1 PROGRAM FUNKCJONALNO-UŻYTKOWY Kompleks basenowy przy ul. Bursaki, Krosno OBIEKT: ZAMAWIAJĄCY: Kompleks basenowy ul. Bursaki 29, Krosno Jednostka ewidencyjna: m.krosno miasto, Obręb: 0005 Śródmieście Kategoria obiektu: V, VIII, XIV, XVII Gmina Miasto Krosno ul. Lwowska 28, Krosno OPRACOWAŁ: KROSNO, lipiec 2016 r

2 ZAKRES ROBÓT BUDOWLANYCH OBJĘTYCH PRZEDMIOTEM ZAMÓWIENIA - NAZWY I KODY(CPV): Roboty budowlane Usługi inżynieryjne w zakresie projektowania, Przygotowanie terenu pod budowę Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne, Roboty budowlane w zakresie budowy wypoczynkowych, sportowych, kulturalnych, hotelowych i restauracyjnych obiektów budowlanych, Roboty instalacyjne wodno-kanalizacyjne i sanitarne, Roboty instalacyjne elektryczne, Roboty budowlane w zakresie budowy rurociągów, ciągówkomunikacyjnych i linii energetycznych Roboty w zakresie kształtowania placów zabaw, Instalowanie ogrodzeń, płotów i sprzętu ochronnego, Różne meble i wyposażenie

3 I. CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest: - zaprojektowanie i budowa kompleksu trzech basenów kąpielowych w technologii ze stali nierdzewnej wraz z systemem uzdatniania wody i przynależną im infrastrukturą techniczną, - budowa obiektów kubaturowych zaplecza kąpieliska, dróg, ciągów pieszych, placu zabaw, ogrodzenia sieci kanalizacji sanitarnej, deszczowej, wodociągowej, ciepłowniczej, elektrycznej silno- i słaboprądowej, oświetlenia terenu, CCTV, nagłośnienia, ukształtowanie terenu oraz zieleń i elementymałej architektury, wykonywane według projektu CentrrumRekreacyjno Sportowego (CRS), na którego realizację Zamawiający posiada pozwolenie na budowę, zlokalizowanych w Krośnie przy ul. Bursaki Aktualne uwarunkowania wykonania przedmiotu zamówienia. Na podstawieniniejszegoprogramu Funkcjonalno Użytkowego orazzgodniezwymaganiamizadania inwestycyjnego, określonymi w opracowaniu PROJEKT BUDOWLANY CENTRUM REKREACYJNO-SPORTOWEGO PRZY UL. BURSAKI W KROŚNIE wykonanym przez Pracownię Projektową BAUREN RENKE Piotr z siedzibą w Rybniku z kwietnia 2009 r., zadaniem Wykonawcy będzie: a) opracowanie projektów budowlanych i wykonawczych: - trzech basenów kąpielowych w technologii ze stali nierdzewnej o wymiarach zewnętrznych i kształcie niecek basenowych odpowiadającym basenom w projekcie budowlanym CRS, - systemu uzdatniania wody w technologii filtracji ciśnieniowej ze złożem okrzemkowym, - pompowni dla basenów oraz istniejącej zjeżdżalni, -instalacji obiegu wody pomiędzy basenami, stacją uzdatnienia, pompowniami oraz zbiornikami wyrównawczymi, -instalacji elektrycznych zasilająco sterujących i kontrolnych dla urządzeń basenowych, stacji uzdatniania wody i popowni, - elektronicznego systemu sterowania i kontroli stacją uzdatniania wody, systemami obiegu wody i urządzeniami atrakcji basenowych wraz oprogramowaniem, - instalacji oświetlenia niecek basenowych - przybasenowych brodzików podprysznicowych ze stali nierdzewnej (w miejsce zaprojektowanych w projekcie CRS brodzików żelbetowych wyłożonych płytkami), - zbiorników wyrównawczych i pompowni (w razie konieczności wprowadzenia zmian do zaprojektowanych w projekciecrs podziemnych żelbetowych monolitycznych zbiorników i pompowni) b) szczegółowych specyfikacji technicznych wykonania i odbioru robót budowlanychobjętych opracowaniem projektowym, c) wykonanie kompletu robót budowlanych w zakresie tzw. pod klucz oraz uzyskanie założonych i wymaganych efektów (parametrów użytkowych, technicznych, technologicznych, jakościowych, wizualnych, estetycznych i funkcjonalnych, eksploatacyjnych), które wynikają z : - PFU, -Projektu Budowlanego CRS -warunków pozwolenia na budowę, -warunków technicznych gestorów sieci i dostawców mediów, - przedmiarów, kosztorysów i specyfikacji technicznych wykonania i odbioru robót budowlanychoraz innych wydanych uzgodnień oraz celu jakiego chce osiągnąć Zamawiający oraz zgodnych z przepisami obowiązującego prawa, d) uzyskanie pozwolenia na użytkowanie obiektu, innych wymaganych opinii i badań. e) uruchomienie wszystkich obiektów kubaturowych wraz ze wszystkimi ich elementami, instalacjami i urządzeniami, f) uruchomienie wszystkich basenów wraz z całym wyposażeniem służącym rekreacji a także wraz ze wszystkimi instalacjami, urządzeniami i zbiornikami służącymi do ich prawidłowego działania, g) wyposażenie kompleksu basenowego i wszystkich jego obiektów wchodzących w zakres inwestycji wg niniejszego PFU, Projektu budowlanego oraz zgodnie z obowiązującymi przepisami bez konieczności dodatkowego wyposażania ze strony użytkownika. Wyposażenie w szczególności powinno obejmować instrukcje ogólne i stanowiskowe w szczególności w zakresie: instrukcji ogólnych użytkownika obiektu i urządzeń technologicznych (m.in. technologii basenowej), instrukcji dla użytkowania urządzeń i wyposażenia ruchomego, instrukcji bhp, instrukcji p. poż. dla całego kompleksu, w tym scenariusza ewakuacji obiektów,

4 h) obsługi technicznej wykonanych instalacji w tym instalacji uzdatniania wody oraz wentylacji mechanicznejprzez okres wynikający z udzielonej gwarancji, począwszy od daty przekazania obiektu do użytkowania. Obsługa powinna obejmować zapewnienie dostaw materiałów eksploatacyjnych w tym: środków chemicznych do uzdatniania wody basenowej oraz filtrów powietrza w instalacjach wentylacyjnych. Wprowadzenie ewentualnych zmian do przyjętych rozwiązaniach w niniejszym PFU oraz Projekcie Budowlanym należy uzgodnić z Zamawiającym. Wykonawca musi liczyć się z sytuacją, że rodzaje robót i ilości wymagane wniniejszym programie funkcjonalnoużytkowym do zaprojektowania są orientacyjne i mogą ulec zmianie poopracowaniu dokumentacji wykonawczej i nie może to mieć wpływu na zmianęzaoferowanej ceny wykonania kompleksu oraz dokumentacji projektowej. Rozwiązania szczegółowe, które wpłyną na zwiększenie zakresu robót stanowią ryzykowykonawcy i nie będą traktowane jako roboty dodatkowe. Wynagrodzenie nie ulega zmianie za konieczność wykonaniadodatkowych opracowań projektowych. Wysokość wynagrodzenia Wykonawcy, a wkonsekwencji umowy obejmuje wszelkie dodatkowe koszty, jakie mogą być związane zwypełnieniem przez Wykonawcę warunków i wymogów wynikających z umowy, 1.2. Ogólne właściwości funkcjonalno użytkowe 1) Opis stanu istniejącego Administracyjnie, działki będące przedmiotem opracowania całości zamierzenia inwestycyjnego, zlokalizowane są w województwie podkarpackim, miejscowości Krosno, ograniczone: od południa terenami prywatnymi, od zachodu terenami lodowiska, od północy korytem rzeki Wisłok, od wschodu terenami kortów tenisowych. Obecnie na tym terenie zlokalizowany jest ośrodek sportowy z basenami otwartymi. Teren działki uzbrojony jest w infrastrukturę techniczną, między innymi; wodociąg, sieć energetyczną z transformatorem, kanalizację ogólnospławną. Teren działki jest lekko opadający w kierunku rzeki Wisłok. W skład terenu objętego pracami niniejszego opracowania wchodzą następujące działki: część działki 1717, 1727/2, część 1723, część działki 1721 Teren jest częściowo utwardzony jezdniami z płyt betonowych oraz jezdniami asfaltowymi (komunikacja kołowa), a częściowo porośnięty zielenią. Działka ma kształt nieregularny. Powierzchnia terenu jest lekko nachylona w kierunku północnym, maksymalna różnica terenu pomiędzy ul. Bursaki a północno-zachodnią granicą działki wynosi ok. 2m. W oparciu o aktualną mapę sytuacyjno - wysokościową stwierdza się, że na przedmiotowym terenie znajduje się napowietrzna linia energetyczna ( w części północno-wschodniej ), gazociąg, wodociąg, oraz sieć kanalizacji ogólnospławnej. Na terenie znajduje się roślinność trawiasta oraz częściowo teren porośnięty jest drzewami i krzewami. 2) Opis ogólnyzagospodarowania terenu Kompleks basenów otwartych został zlokalizowany w centrum projektowanej inwestycji, a wokół niego od strony południowej, zachodniej i wschodniej usytuowano budynki zaplecza. Baseny są otoczone deptakami nawiązującym kształtem do wyglądu basenów, zakończonymi zielenią średnią (krzewy) natomiast wokół nich pozostawiono plac porośnięty zielenią niską (trawa) dla osób korzystających z kąpieliska. Przy basenie pełnowymiarowym D1 pozostaje bez zmian istniejąca zjeżdżalnia wraz z przylegającym do niej brodzikiem.budynki zaplecza usytuowano równolegle w stosunku do kształtu basenów, a ich kształt względem siebie jest zbliżony. Są one otoczone ciągami pieszymi oraz wstawkami zieleni niskiej (trawa).boisko do piłki siatkowej zaprojektowano w północno-centralnej części działki inwestycyjnej w miejscu oddalonym od projektowanych basenów, aby osoby korzystające z tego typu rekreacji nie przeszkadzały osobom wypoczywającym na placu przy basenach. W centrum działki inwestycyjnej w pobliżu ciągu komunikacji pieszej, który prowadzi do bramy wejściowej kompleksu basenów, zlokalizowano plac zabaw dla dzieci, na którym zachowano strefy bezpieczeństwa poszczególnych elementów placu zabaw z myślą o bezpieczeństwie dzieci.

5 Przedmiot zamówienia : wykonanie zagospodarowania terenu na bazie układu poszczególnych nowych elementów zespołu basenowego, rozbiórka basenu olimpijskiego i budowa nowego basenu wielofunkcyjnego, budowa basenu rekreacyjnego z atrakcjami, budowa brodzika dla dzieci z atrakcjami, rozbiórka budynków zaplecza basenu olimpijskiego, budowa siedmiu budynków zaplecza basenów poprawa istniejącego zespołu basenowego w zakresie programu atrakcji basenowych, dostosowanie zespołu basenowego dla potrzeb osób niepełnosprawnych dostosowanie poszczególnych obiektów,utwardzeń, dojść i przestrzeni publicznej chodnika dla osób niepełnosprawnych poprzezeliminację barier architektonicznych terenu, a także poprzez odpowiednie wyposażeniesanitarne obiektów. Budowa boiska do piłki siatkowej budowa elementów małej architektury takich jak: -estetyczne kosze na śmieci, trwale połączonych z gruntem uniemożliwiających ich kradzież -ławki odporne na działanie czynników atmosferycznych, łatwych w utrzymaniu czystości i trwale zamocowanych w sposób uniemożliwiający kradzież. Materiały dopuszczalne- stal nierdzewna, beton architektoniczny -tablice informacyjne dla potrzeb oznakowania pionowego z informacjami o obiektach i regulaminem kompleksu ogrodzenie terenu wykonanie utwardzonych dojść i chodników komunikacyjnych pieszej wewnątrz obszaru kompleksu 1.3 Charakterystyczne parametry określające wielkość obiektów będących przedmiotem zamówienia 1) Niecki basenowe(podlegające zmianom projektowym) - basen rekreacyjno - sportowy (symbol D 1) podstawowe parametry: Powierzchnia lustra wody 1050,00 m 2 Głębokość 1,10 do 1,80 m Szerokość 21,00 m Długość 50,00 m - brodzik dla dzieci (symbol D 2) podstawowe parametry: Powierzchnia lustra wody 166,2 m 2 Głębokość 0,30 m Szerokość 14,98/15,88 m Długość 9,00/17,75 m - basen rekreacyjny (symbol D 3) podstawowe parametry: Powierzchnia lustra wody 550,63 m 2 Głębokość 0,60 do 1,35 m Szerokość 26,14 m Długość 41,12 m 2) zbiorniki (podlegające zmianom projektowym w przypadku konieczności dostosowania ich do wprowadzonychrozwiązań projektowych basenów) - zbiornik wyrównawczy (symbol D 4.1) - zbiornik wyrównawczy (symbol D 4.2) - zbiornik pomp (symbol D 4.3.1) - zbiornik wyrównawczy (symbol D 4.3.2) - zbiornik (symbol D 4.4)

6 - komora pompowni wody ze zjeżdżalni (D 4.5) podstawowe parametry podziemnych żelbetowych zbiorników retencyjnych: D4.1 D4.2 D4.3.1 D4.3.2 D4.4 D4.5 Powierzchnia zabudowy [m 2 ] 106,25 25,62 22,61 128,0 31,92 8,28 Głębokość [m] 1,9 2,05 2,05 2,0 1,90 1,60 Szerokość [m] 8,5 4,1 3,4 8,00 3,8 2,3 Długość [m] 12,5 6,25 6,65 16,0 8,4 3,6 Poziom posadowienia wzgl.[m] -2,75-2,75-2,75-2,75-2,75-2,75 3) Budynki kubaturowe - budynek stacji uzdatniania wody (symbol B 4)(podlegające zmianom projektowym w przypadku konieczności dostosowania ich do wprowadzonych rozwiązań projektowych basenów) podstawowe parametry budynku (dla jednego obiektu): Powierzchnia użytkowa 259,21 m 2 Kubatura 1425,62 m 3 Powierzchnia całkowita 295,00 m 2 Powierzchnia zabudowy 295,00 m 2 Wysokość 5,84 m Szerokość 9,85 m Długość 29,95 m Dach dwuspadowy - budynek szatniowo-sanitarny (symbol B 3) parametry budynku : Powierzchnia użytkowa 238,59 m 2 Kubatura 1388,37 m 3 Powierzchnia całkowita 280,20 m 2 Powierzchnia zabudowy 280,20 m 2 Wysokość 5,84 m Szerokość 9,85 m Długość 29,95 m Dach dwuspadowy - budynek gastronomiczno kasowy (symbol B 5) podstawowe parametry budynku (dla jednego obiektu): Powierzchnia użytkowa 261,90 m 2 Kubatura 1467,86 m 3 Powierzchnia całkowita 307,9 m 2 Powierzchnia zabudowy 307,9 m 2 Wysokość 5,84 m Szerokość 9,85 m Długość 29,95 m Dach dwuspadowy - budynek szatniowo-sanitarny (symbol B 6) parametry budynku (dla jednego obiektu): Powierzchnia użytkowa 238,59 m 2 Kubatura 1388,37 m 3 Powierzchnia całkowita 280,20 m 2 Powierzchnia zabudowy 280,20 m 2 Wysokość 5,84 m

7 Szerokość 9,85 m Długość 29,95 m Dach dwuspadowy - budynek zaplecza kortów tenisowych (symbol B 7) podstawowe parametry budynku (dla jednego obiektu): Powierzchnia użytkowa 250,02 m 2 Kubatura 1419,37 m 3 Powierzchnia całkowita 292,50 m 2 Powierzchnia zabudowy 292,50 m 2 Wysokość 5,84 m Szerokość 9,85 m Długość 29,95 m Dach dwuspadowy - hotel (symbol B 8) podstawowe parametry budynku : - restauracja (symbol B 9) podstawowe parametry budynku : Powierzchnia użytkowa 235,57 m 2 Kubatura 1415,87 m 3 Powierzchnia całkowita 291,1 m 2 Powierzchnia zabudowy 291,1 m 2 Wysokość 5,84 m Szerokość 9,85 m Długość 29,95 m Dach dwuspadowy Powierzchnia użytkowa 254,64 m 2 Kubatura 1418,12 m 3 Powierzchnia całkowita 292,0 m 2 Powierzchnia zabudowy 292,0 m 2 Wysokość 5,84 m Szerokość 9,85 m Długość 29,95 m Dach dwuspadowy 4) Zagospodarowanie terenu wraz z infrastrukturą towarzyszącą - boisko do piłki siatkowej plażowej (symbol D 5) - śmietnik (symbol B 14) - plac zabaw dziecięcych (symbol E 5) PROJEKTOWANY BILANS TERENU KOMPLEKSU BASENÓW: Powierzchnia zabudowy projektowanych budynków (kostka 8cm) 2139,15 m 2 Nawierzchnia pieszo-jezdna (kostka 8cm) 2630,50 m 3 Plaża wokół basenów 2459,60 m 2 Chodniki (kostka 8cm) 1712,60 m 2 Nawierzchnia utwardzona żwirowa 17,10 m 2 Nawierzchnia boiska do siatkówki plażowej (piasek) 720 m 2

8 Powierzchnia basenów 2057,10 m 2 Zieleń m 2 Plac zabaw 255,95 m Szczegółowe właściwości funkcjonalno użytkowe wyrażone we wskaźnikach powierzchniowokubaturowych ustalone zgodnie z Polską Normą PN-ISO 9836:1997 Właściwości użytkowe w budownictwie. Określenie wskaźników powierzchniowych i kubaturowych Niecki basenowe wymagania ogólne Budowa systemowych niecek basenowych ze stali szlachetnej CrNi Materiały Materiały i elementy konstrukcyjne niecek basenowych wykonać w całości ze stali szlachetnej nierdzewnej zgodnie z PN-EN część 2. Powierzchnia Powierzchnie widoczne wykonać z walcówki o gładkiej jasnej powierzchni (gołej) 2B wg PN-EN W miejscach, w których jest to wymagane, należy wykonać powierzchnię szlifowaną ziarnem nie mniejszym jak 400. Spoiny pozostają bez obróbki mechanicznej. W miejscach, w których jest to wymagane, spoiny czołowe należy wygładzić przez szlifowanie. Pozostałe spoiny obrobić przez szczotkowanie oraz trawienie chemiczne. W obszarze krawędzi przelewowej basenu wszystkie spoiny od strony wody należy wygładzić przez szlifowanie. Na wewnętrznej powierzchni niecek niedopuszczalne jest stosowanie powłok PCW oraz okładzin foliowych lub ceramicznych. Wykonanie robót spawalniczych Połączenia spawane wykonać się w zakresie stosowanych dodatków spawalniczych, fachowej obróbki wstępnej materiałów, jak również fachowego przeprowadzania procesu spawania zgodnie z PN-EN ISO , PN-EN 287 część 1 (PN-EN ISO ). Zakład produkcyjny musi dysponować własnym technologiem spawania z dyplomem Europejskiego Inżyniera Spawalnictwa, oraz uprawnionymi spawaczami dla uwzględnianych robót, certyfikatem zgodności z wymaganiami jakości dotyczącymi spawania materiałów metalowych wg PN-EN ISO wystawionym przez niezależną instytucję certyfikującą jak również poświadczenie instytucji szkoleniowo badawczej w zakresie techniki spawalniczej w kwestii kwalifikacji producenta niecek ze stali nierdzewnej dotyczących spawania konstrukcji stalowych zgodnie z DIN Niecki basenów i elementy konstrukcyjne Spoiny wykonać zgodnie z PN-EN ISO 25817,PN-EN ISO 15607, PN-EN ISO 15609, PN-EN ISO 15614, PN-EN ISO 15610, PN-EN ISO i PN-EN ISO jako spawane łukowo w osłonie gazów ochronnych (argon) przy ustalonych parametrach spawania. Wszelkie połączenia śrubowe wykonać przy zastosowaniu elementów złącznych ze stali nierdzewnej w gatunku A4. Zakład produkcyjny, w którym wytwarzane są konstrukcje modułów niecek musi posiadać certyfikat Zakładowej Kontroli Produkcji wg wymagań norm z serii PN-EN Brak przetopu spoiny w grani, jak również karby są niedopuszczalne. Wszystkie spoiny są wykonywane z osłoną grani wg wymagań normy. Jako materiał dodatkowy stosować dodatek spawalniczy tego samego rodzaju. Spawanie rur Jednostronne spawanie rurociągów przeprowadzać z odpowiednią osłoną grani. Przestrzega się przy tym następujących norm: PN-EN ISO PN-EN ISO PN-EN ISO PN-EN ISO 14343

9 Spoiny połączeń rura/rura, rura/zawinięcie obwodowe obrzeża wykonać jako przetopioną spoinę czołową z osłoną grani. Obszary antypoślizgowe Obszarami antypoślizgowymi są: wszelkie powierzchnie stref poruszania się na boso o szerokości powyżej 100mm, ruszt rynien przelewowych, stopnie schodów i drabinek, dna niecek basenów do nauki pływania, wielofunkcyjnych oraz pozostałych o głębokości wody do 2,20m, pokrywa kanałów dennych oraz ssawnych przy głębokości wody do 2,20m. Zachowane są własności antypoślizgowe, wymagane wg PN-EN :2012. Producent niecek musi przedstawić świadectwa badań właściwości antypoślizgowych dla wymienionych wyżej obszarów, które potwierdzają spełnienie wymagań odporności na ślizganie dla klasy oceny 24º. Antypoślizgowe wytłoczenia powierzchniowe podłóg, drabinek, schodów, ścian szczytowych basenów sportowych itp. są realizowane jednakowo pod względem wzoru i wykonania. Średnica tłoczonej wypustki wynosi 10mm, rozstaw prostokątny, odległość osiowa 20mm w obu kierunkach, wysokość wytłoczenia min 1,5 mm. Z powodu ryzyka wystąpienia naprężeń powodujących odkształcenia powierzchni blach jak i osłabienia własności antykorozyjnych, niedopuszczalne jest uzyskiwanie powierzchni antypoślizgowych przez piaskowanie oraz nanoszenie dodatkowych powłok. Wykonanie barwienia. Wszelkie oznaczenia w dnie, krawędziach schodów i ewentualnie wysp wykonać metodą trawienia elektrochemicznego na kolor RAL5011, dopuszczalnie RAL5008, bezpośrednio na powierzchni barwionych elementów. Nie dopuszcza się oznaczenia ww. elementów wyposażenia niecek innymi metodami. Normy, wytyczne, ustawy Realizacja przewidzianych w zakresie projektu robót montażowych do wykonania musi spełniać wszystkie normy i przepisy prawa, a w szczególności: PN-EN : Wyposażenie basenów pływackich. Część 1: Ogólne wymagania bezpieczeństwa i metody badań. PN-EN : Wyposażenie basenów pływackich - Część 2: Dodatkowe szczegółowe wymagania bezpieczeństwa i metody badań drabin, schodów drabinowych i poręczy, PN-EN A2: Wyposażenie basenów pływackich Część 3: Dodatkowe szczegółowe wymagania bezpieczeństwa i metody badań urządzeń basenowych przeznaczonych do wymiany wody, PN-EN Wyposażenie basenów pływackich Część 5: Dodatkowe szczegółowe wymagania bezpieczeństwa i metody badań lin torowych, PN-EN : Wyposażenie basenów pływackich Część 8: Dodatkowe szczegółowe wymagania bezpieczeństwa i metody badań właściwości rekreacyjnych wody, DIN Wymagania w zakresie Antypoślizgowe wykładziny podłogowe WYMAGANIA SANITARNO-HIGIENICZNE DLA KRYTYCH PŁYWALNI opracowanie: mgr inż. Czesław Sokołowski, oparte na DIN 19643, Rozporządzenia Rady Ministrów z dn w sprawie określenia bezpieczeństwa osób przebywających w górach, pływających, kąpiących się i uprawiających sporty wodne. (Dz. U. 57 poz. 358). PN-EN Stale odporne na korozję -- Część 2: Warunki techniczne dostawy blach cienkich/grubych i taśm ze stali nierdzewnych ogólnego przeznaczenia PN-EN Wykonanie konstrukcji stalowych i aluminiowych -- Część 1: Zasady oceny zgodności elementów konstrukcyjnych PN-EN Wykonanie konstrukcji stalowych i aluminiowych -- Część 2: Wymagania techniczne dotyczące konstrukcji stalowych Dyrektywa Rady Europy z dnia 21 grudnia 1988 r. w sprawie zbliżenia przepisów ustawowych, wykonawczych i administracyjnych Państw Członkowskich odnoszących się do wyrobów budowlanych (89/106/EWG) zmieniona dyrektywą 93/68/EWG i rozporządzeniami nr: 1882/2003, 305/2011, 568/2014, 574/2014 Dyrektywa (UE) nr 305/2011 Parlamentu Europejskiego i Rady z dnia 9 marca 2011r - dyrektywa o wyrobach budowlanych) Potwierdzenie spełnienia istotnych wymagań

10 Dostawca niecek basenowych na potwierdzenie, że oferowane dostawy i roboty budowlane w zakresie realizacji niecek basenowych ze stali nierdzewnej odpowiadają wymaganiom określonym w powyższych normach, wytycznych i ustawach powinien dysponować następującymi dokumentami producenta wyposażenia oraz konstrukcji niecek basenowych: Atest Higieniczny Państwowego Zakładu Higieny w Warszawie dla niecek ze stali nierdzewnej basenów kąpielowych i solankowych, Atest Higieniczny Państwowego Zakładu Higieny w Warszawie dla wyposażenia niecek basenów ze stali nierdzewnej jak zjeżdżalnie, słupki, pasy torów pływackich trawione elektrochemicznie, fontanny, wodospady, krzesełka i wejścia dla niepełnosprawnych, Świadectwo kontroli właściwości antypoślizgowych blach tłoczonych powierzchniowo o grubościach odpowiednio wg zastosowania: 1,5mm, 2mm, 2,5mm, wg wymagań PN-EN :2012 potwierdzające spełnienie najwyższej klasy oceny 24º, wystawione przez akredytowaną jednostkę certyfikującą, Świadectwo kontroli właściwości antypoślizgowych blach tłoczonych powierzchniowo o grubościach odpowiednio wg zastosowania: 1,5mm, 2mm, 2,5mm, wg DIN potwierdzających spełnienie wymagań w obszarze zastosowań C, wystawione przez akredytowaną jednostkę certyfikującą, Świadectwo kontroli właściwości antypoślizgowych blach tłoczonych powierzchniowo, 3 typy: gładka, trawiona elektrochemicznie o grubości 1,5 mm, 2 mm oraz szlifowana, trawiona elektrochemicznie o grubości 2,5 mm, wg wymagań PN-EN :2011, potwierdzające spełnienie najwyższej klasy oceny 24º, wystawione przez akredytowaną jednostkę certyfikującą, Certyfikat Instytutu Spawalnictwa w zakresie techniki spawalniczej kwalifikujący producenta niecek ze stali nierdzewnej do spawania konstrukcji ze stali szlachetnej CrNi zgodnie z DIN , klasa D, w zakresie: spawanie łukowe ręczne, spawanie w osłonie gazu aktywnego, spawanie robotem spawalniczym w osłonie gazu aktywnego, spawanie elektrodą wolframową w osłonie gazów obojętnych, kondensatorowe zgrzewanie doczołowe kołków z zajarzeniem ostrzowym. Certyfikat zgodności z wymaganiami jakości dotyczącymi spawania materiałów metalowych wg PN-EN ISO , wydany przez niezależną, akredytowaną jednostkę certyfikującą, Certyfikat akredytowanej jednostki certyfikującej potwierdzający zgodność zakładowej kontroli produkcji na podstawie dyrektywy (UE) nr 305/2011 Parlamentu Europejskiego i Rady w zakresie nośnych elementów i zestawów konstrukcyjnych do stalowych konstrukcji nośnych do EXC2 zgodnie z normą EN oraz uprawniający do umieszczenia znaku CE zgodnie z warunkami ZA.3.2 do ZA.3.5 normy PN-EN Świadectwo kontroli właściwości antypoślizgowych potwierdzające pozytywny wynik badania antypoślizgowości rusztów rynny przelewowej wg PN-EN :2012 (spełnienie klasy oceny 24º) oraz DIN (spełnienie wymagań w obszarze zastosowań C), wystawione przez akredytowaną jednostkę certyfikującą, Świadectwo kontroli właściwości antypoślizgowych potwierdzające pozytywny wynik badania antypoślizgowości pokryw urządzeń do zasysania wody wg PN-EN :2012 (spełnienie klasy oceny 24º) oraz DIN (spełnienie wymagań w obszarze zastosowań C), wystawione przez akredytowaną jednostkę certyfikującą, Sprawozdania kontrolne potwierdzające zgodność zastosowanych urządzeń basenowych do wymiany wody z wymaganiami norm PN-EN :2012, PN-EN A2: w szczególności takich jak: kanały ssawne, kanały denne, urządzenia poboru wody do analizy, odpływy denne, Sprawozdania kontrolne dla ww. urządzeń potwierdzają spełnienie wymagań norm w zakresie zabezpieczenia przed zakleszczeniem włosów przy założonych parametrach pracy. Certyfikat TÜV lub innej akredytowanej jednostki certyfikującej działającej na terenie UE, dotyczący kluczowych - z punktu widzenia bezpieczeństwa użytkowania niecek basenowych - urządzeń, które zostały wyszczególnione w powyższej liście, obowiązkowo opatrzony znakiem dowodzącym, że oprócz wykonania testów przedstawionych urządzeń na zgodność z wymaganiami norm, zakład produkcyjny jest również stale monitorowany przez jednostkę certyfikującą. Sprawozdanie kontrolne potwierdzające zgodność zastosowanych drabinek w niszy z wymaganiami norm PN-EN :2012 oraz PN-EN :2002, wystawione przez akredytowaną jednostkę certyfikującą, Sprawozdanie kontrolne potwierdzające zgodność zastosowanych leżanek rurowych z wymaganiami norm PN-EN :2012 oraz PN-EN A2: , wystawione przez akredytowaną jednostkę certyfikującą,

11 Dokumenty wymienione powyżej powinny być wystawione przez akredytowaną jednostkę certyfikującą, czyli międzynarodowe, znane i uznane laboratorium, ośrodek badawczy itp., które posiada akredytację różnych instytucji w wielu dziedzinach gospodarki i przemysłu oraz obszarach badań, np. Polskiego Centrum Akredytacji i jest zdolne do przeprowadzenia prób i testów, których wyniki są miarodajne i wiarygodne. Wymaga się od producenta niecek przedłożenia min. 3 raportów z przeprowadzenia prób barwienia w nieckach ze stali nierdzewnej jego produkcji, o powierzchni lustra wody nie mniejszej niż 300 m² każda, zgodnie z normą PN-EN , potwierdzających prawidłowy przebieg barwienia i odbarwienia wody wraz z załączoną dokumentacją fotograficzną lub video. Próby mają być przeprowadzone w obecności przedstawiciela uprawnionej jednostki certyfikującej, który powinien potwierdzić ich poprawność i zgodność z obowiązującą normą. Wymagane powyżej dokumenty muszą być wystawione na bezpośredniego producenta kompletnego systemu niecek basenowych ze stali nierdzewnej Wszystkie wymienione powyżej dokumenty należy przedłożyć na żądanie zamawiającego do kontroli i oceny pod względem spełnienia wymagań, w celu uzyskania akceptacji inwestora dotyczącej wyboru wykonawcy niecek basenowych ze stali nierdzewnej. Odbiór, przejęcie, uruchomienie próbne Szczelność: Całą konstrukcję poddać kontroli szczelności spoin metodą penetracyjną. Kontrola powinna zostać potwierdzona przez osobę z certyfikatem kompetencji wg normy PN-EN ISO 9712 w zakresie badań penetracyjnych (PT) stopień 2. Wymiary: Wykonać zgodnie z projektem niecek. Niwelacja krawędzi przelewowej: Krawędź przelewowa na całym obwodzie wykonać w tolerancji +/- 2mm. Utrzymanie tolerancji należy potwierdzić protokołem z pomiaru wykonanego przez niezależnego od producenta niecek geodetę. Cyrkulacja wody basenowej: Wykonawca stacji technologii uzdatniania wody basenowej powinien potwierdzić skuteczność cyrkulacji wody basenowej na podstawie próby barwienia przeprowadzanej według normy PN EN , we współpracy z dostawcą niecki basenowej. Próbę barwienia wykonać w ramach czynności odbiorowych. Protokół z próby barwienia stanowi element dokumentacji odbiorowej. Dokumenty: Do odbioru przekazać instrukcję obsługi i dokumentację basenu (rysunki powykonawcze, atesty, wymagane certyfikaty itp.) Sprzęt: Podczas szkolenia przekazać obsłudze basenu skrzynkę serwisową zawierającą: zestaw do pomiaru zawartości chloru w celu umożliwienia regularnej kontroli koncentracji chloru w wodzie basenowej, oraz podstawowe materiały i narzędzia niezbędne do prawidłowego wykonywania czynności konserwacyjnych. Ponadto przekazać obsłudze narzędzie ułatwiające demontaż i montaż pokryw kanałów dennych. Przesyłanie wzorów, analiza porównawcza, równoważność produktów, Wymienione poniżej wzory są odniesieniem dla wymaganego standardu wykonania podstawowych elementów konstrukcji i wyposażenia niecek: Powierzchnia antypoślizgowa dna, gr. blachy 1,5 mm, wym. próbki 20 x 28 cm Ruszt rynny przelewowej o powierzchni antypoślizgowej dł. próbki 50 cm Pokrywy kanału dennego o powierzchni antypoślizgowej z dyszami wlotowymi w wykonaniu zgodnym ze wzorem przekazanym do certyfikacji dł. próbki 15 cm Trawione elektrochemicznie oznakowanie krawędzi stopnia schodów dł. próbki: 28 cm Piktogram wym. próbki :15 x 15 cm

12 W przypadku oceny równoważności z projektem ofertowanego systemu niecek basenowych ze stali nierdzewnej, wymaga się przedłożenia wymienionego powyżej kompletu próbek oraz udostępnienia szczegółowych kart technicznych każdorazowo u inwestora bądź jego prawomocnego przedstawiciela w celu wykonania analizy porównawczej. Obliczenia statyczno-wytrzymałościowe ścian niecki należy przedłożyć każdorazowo u inwestora bądź jego prawomocnego przedstawiciela celem weryfikacji poprawności zastosowanych rozwiązań konstrukcyjnych. Zamawiający zgodnie z art. 29 ust. 3 ustawy Pzp, dopuszcza stosowanie produktów równoważnych. Wszelkie wymienione w specyfikacji produkty pochodzące od konkretnych producentów, określają minimalne parametry jakościowe i cechy użytkowe, jakim muszą odpowiadać towary, aby spełnić wymagania stawiane przez Zamawiającego i stanowią wyłącznie wzorzec jakościowy przedmiotu zamówienia. Poprzez zapis dot. minimalnych wymagań parametrów jakościowych, Zamawiający rozumie wymagania towarów zawarte w ogólnie dostępnych źródłach, katalogach, stronach internetowych producentów. Operowanie przykładowymi nazwami producenta, ma jedynie na celu doprecyzowanie poziomu oczekiwań Zamawiającego w stosunku do określonego rozwiązania. Tak więc posługiwanie się nazwami producentów / produktów ma wyłącznie charakter przykładowy. Zamawiający, przy opisie przedmiotu zamówienia, wskazując oznaczenie konkretnego producenta (dostawcy) lub konkretny produkt, dopuszcza jednocześnie produkty równoważne o parametrach jakościowych i cechach użytkowych, co najmniej na poziomie parametrów wskazanego produktu, uznając tym samym każdy produkt o wskazanych parametrach lub lepszych. W takiej sytuacji Zamawiający wymaga złożenia stosownych dokumentów, uwiarygodniających te materiały lub urządzenia. Będą one podlegały ocenie Zamawiającego, który sporządzi stosowną opinię. Opinia ta będzie podstawą do podjęcia przez Zamawiającego decyzji o akceptacji produktów równoważnych lub odrzuceniu oferty z powodu ich nierównoważności. Decyzja o zaakceptowaniu bądź odrzuceniu producenta równoważnego musi zapaść w formie pisemnej przed podjęciem zobowiązań umownych z proponowanym producentem niecek basenowych Roboty montażowo-budowlane przy realizacji basenów ze stali szlachetnej CrNi : Uwagi ogólne Poniższe roboty dotyczą montażu basenów, gdzie wszystkie powierzchnie mające bezpośredni kontakt z wodą, konstrukcja wsporcza (statyczne usztywnienie i podparcie), jak i pozostałe elementy konstrukcji w całości wykonywane są ze stali szlachetnej kwasoodpornej. Konstrukcja składa się ze ścian bocznych przenoszących obciążenia statyczne, podpartych na górze i na dole (patrz też zakotwienie bocznych ścian) i dna ukształtowanego jako swobodna powierzchnia metalowa. Grupy konstrukcyjne, składające się na grupy robót, basenu ze stali szlachetnej to: niecka basenu elementy wbudowane basenu hydraulika basenu osprzęt basenu szczegółowe wyposażenie instalacyjne i rekreacyjne Wymagania odnośnie grup konstrukcyjnych Szczelna konstrukcja basenu powstaje w wyniku montażu grup konstrukcyjnych za pomocą spawania łukowego w osłonie gazów ochronnych. Obrzeże basenu, które jako element budowlany mieści się pomiędzy plażą a powierzchnią wody stanowi istotną część konstrukcyjną, jako miejsce przejściowe pomiędzy obszarami pełniącymi różne funkcje, a także różnymi materiałami i ma do spełnienia następujące zadania: odprowadzanie przelewającej się wody (funkcja przelewu górnego) w trakcie normalnego użytkowania basenu (czynna technologia uzdatniania wody), zamocowanie różnych elementów wbudowanych, połączenie niecki z plażą poprzez wyprofilowanie zewnętrznej krawędzi obrzeża niecki Przekazanie projektów Na etapie projektu wykonawczego uzgodnić, opracować i przekazać projektantom branż stykających się niecka basenową tj. konstrukcyjnej, technologii uzdatniania wody basenowej i elektrycznej odpowiednie rysunki zawierające

13 wszystkie niezbędne informacje do prawidłowego zaprojektowania połączeń z niecką basenową, odpowiednio do lokalnej sytuacji. Dostawa i montaż Dostarczyć i fachowo zmontować wszystkie części basenu w zakresie ujętym w projekcie włącznie z dostawą do określonego miejsca przeznaczenia, rozładunkiem i osadzeniem (transportowe urządzenia pomocnicze, np. użycie żurawia). Zorganizować personel montażowy włącznie z pomocnikami i wszystkimi urządzeniami niezbędnymi do wykonania robót związanych z obróbką blachy i robót spawalniczych. Zakotwienie Zakotwienie elementów konstrukcyjnych ze stali szlachetnej do konstrukcji budowlanej wykonać na stałe za pomocą kotew rozprężnych ze stali nierdzewnej gat. A4 lub w razie konieczności wklejanych, przy czym należy pamiętać o przygotowaniu we właściwym czasie ewentualnych elementów wbudowanych. Roboty towarzyszące wykonywane przez prowadzącego budowę Przygotowanie we właściwym czasie planów inwentaryzacyjnych lub danych pomiarowych w celu poprawnego sporządzenia dokumentacji wykonawczej basenu. Sprawdzenie pod względem statycznym nośności gruntu, odpowiednio do wybranego wariantu posadowienia niecki basenu. Osadzenie przygotowanych przez dostawcę basenu elementów wbudowanych ze stali szlachetnej, jak marki, przepusty w obiektach betonowych itp. Wykonanie wymaganego otworowania w ścianach lub wycięć w ławach fundamentowych. Wykonanie okablowania i włączenie do instalacji elektrycznej wymagających tego elementów wyposażenia niecek, Wypełnienie wysp kruszywem o ziarnistości 2-6mm oraz wykonanie górnej warstwy z wylewki betonowej zatartej na gładko, łącznie z odwonieniem. Nawiezienie i zagęszczenie grubej na co najmniej 20 cm warstwy tłucznia o ziarnistości 8/32 mm ze zdolnością do odprowadzania wody, położenie na tym włókniny oddzielającej i drobnego kruszywa łamanego o ziarnistości 2-6 mm na grubości ok. 5 cm i zagęszczenie, wyrównanie zgodnie z wymaganym przebiegiem powierzchni dna basenu (dostosowane w czasie do przebiegu montażu). Próbkę kruszywa przed zastosowaniem przekazać do zatwierdzenia producentowi niecek. Jeżeli ze względu na miejscowe warunki nie jest możliwe nawiezienie i przygotowanie podbudowy dna wg powyższych wymagań, należy wykonać wylewkę betonową zatartą na gładko. Parametry techniczne dotyczące niecki basenowej ze stali nierdzewnej: Pozycja niecki basenu obejmuje ściany boczne, rynny przelewowe, odpowiednie mocowania elementów ścian oraz dno niecki basenu. Z tych elementów powstaje szczelna niecka basenu. Materiał: Nierdzewna stal szlachetna, materiał nr , o ile w obrębie poszczególnych pozycji nie wymaga się innych materiałów. Przy czym niedopuszczalne jest wykonanie konstrukcji nośnej niecki z materiału o niższych własnościach antykorozyjnych niż ze względu wymaganą wysoką odporność konstrukcji niecki na korozyjne oddziaływanie środowiska zewnętrznego. Skład chemiczny (w %) głównych gatunków stali wykorzystanych w projekcie wg PN-EN : Oznaczenie stali C węgiel Si krzem Mn mangan P fosfor max max S siarka N azot Cr chrom Cu miedź - - Mo molibden Ni nikiel Grubość materiału: wymagania minimalne

14 ściana: konstrukcje usztywniające: rynna: dno: 2,5 mm 2,0 mm 2,0 mm 1,5 mm Powierzchnia: blachy ścian do dna: od strony wody stal szlifowana (ziarno 400) rynna: stal walcowana, gładka jasna dno: stal walcowana, gładkie jasna spoiny: tylko w rejonie krawędzi przelewowej szlifowane Wykonanie ścian niecki basenu. Ściany niecki basenu z gładkiej blachy usztywnić tak, aby przejęły parcie wody/gruntu względnie występujące obciążenia pionowe. Ma to być konstrukcja sztywna przenosząca wszystkie obciążenia w miejsca kotwienia do konstrukcji żelbetowej. W obszarach o głębokości wody powyżej 1,40 m zastosować biegnący wokół stopień spoczynkowy na wysokości 1,20 poniżej poziomu lustra wody, o szerokości stopnia: 100 mm. Ściana niecki basenu opada poniżej stopnia spoczynkowego pionowo aż do dna niecki. Ściany niecki przeznaczone do przyłączenia rynny przelewowej (rynna fińska) wykonać z krawędzią przelewową o szerokości wg projektu, nachyloną pod kątem 25 do wnętrza niecki. Ma ona służyć jako przelew do stałego i równomiernego odprowadzania wody powierzchniowej z niecki do rynny przelewowej. Odchylenie krawędzi przelewowej od poziomu na całym obwodzie niecki basenu nie może przekraczać ±2 mm. Ściany niecki bez przyłączenia rynny przelewowej zakończyć w zależności od potrzeb: grzbietem w formie prostokątnej o szerokości 60mm z krawędziami zaokrąglonymi promieniem R 10mm, zaokrągleniem wykonanym z rury o średnicy zewnętrznej ø84mm. Ścianę niecki w tym miejscu wykonać 10, 15 lub 50 cm powyżej lustra wody, względnie do miejsca połączenia z sąsiednim elementem konstrukcyjnym. Połączenia narożne wykonać są pod kątem nie mniejszym jak 90 i promieniu nie mniejszym jak 25 mm. Wykonanie rynny przelewowej. Rynny przelewowe zewnętrzne (fińskie, ewentualnie typu Wiesbaden; wg załączonych rysunków): Dobrać odpowiednią głębokość i ukształtowanie rynien przelewowych w celu zapewnienia równomiernego rozpływu wody wewnątrz rynny do otworów wylotowych w taki sposób, aby zapobiec zalaniu zewnętrznego otoczenia niecki. Prowadzenie wody od krawędzi przelewu do rynny przelewowej musi być stałe i równomierne. W celu prawidłowego odprowadzania wody (strumienia szerokiego i wąskiego) do otworów wylotowych w narożach rynny przelewowej typu fińskiego umieścić płyty kierujące (kierownice). Głębokość rynny oraz kształt i ilość wylotów dobrać na drodze obliczeń hydraulicznych odpowiednio do wielkości odprowadzanego strumienia wody. Koryto rynny typu fińskiego w górnej części jest spięte kątownikami w położeniu litery v w celu podniesienia komfortu korzystania z basenu poprzez ograniczenie hałaśliwości pracy rynny. Wykończenie zewnętrznej strony rynny wykonać w formie wywinięcia stalowego korpusu rynny uzyskując płaski grzbiet o szerokości 45 mm zlicowany z posadzką. Okrągłe części rynny wykonać jako takie. Zaokrągleń nie wolno zastępować kształtami wielokątów.

15 Wykonanie zakotwienia ściany bocznej. Ściany niecki usztywnić są żebrami w formie U-profili o rozstawie max. 50 cm. W górnej części zamocować do konstrukcji żelbetowej, w rejonie użebrowania rynny przelewowej. W części dolnej mocować na przedłużeniu profili usztywniających ściany bezpośrednio do fundamentu. Dolne zakotwienie przeciwko działaniu sił poziomych naporu hydrostatycznego, bądź względnie parcia gruntu zrealizować poprzez przyspawanie profili usztywniających do elementu pośredniego zakotwionego do fundamentu (wykonać zgodne z załączonymi przekrojami ścian) a następnie zabetonowanie profili usztywniających. Górne zakotwienie rozwiązać w dwojaki sposób w zależności od sposobu posadowienia niecki. W obiektach otwartych gdzie niecka jest posadowiona na fundamencie i jest obsypywana, obciążenia górne są przenoszone za pomocą podpór ukośnych względnie prostopadłych do fundamentu (ława bądź płyta fundamentowa wykonanie według załączonych przekrojów). Natomiast w przypadku obiektów krytych gdzie zaprojektowano podbasenie, górne mocowanie zrealizować poprzez przyspawanie konstrukcji wsporczej rynny przelewowej do zakotwionych w konstrukcji płyty plaży płytek mocujących (wg załączonego rysunku). Wykonanie dna niecki basenu. Podział powierzchni dna poprzez rozmieszczenie blach dennych w połączeniu z systemem hydraulicznym jest bardzo ważnym elementem robót. Blachy denne z nierdzewnej stali szlachetnej ułożyć na min. 2-centymetrową zakładkę i połączyć konstrukcyjnie między sobą oraz do wywinięcia ścian bocznych poprzez spawanie. Dotyczy to również przyspawania do kanałów dennych oraz elementów wbudowanych w dnie niecki. Blachy denne we wszystkich nieckach do głębokości 2,20 m muszą posiadać własności antypoślizgowe wg PN-EN :2012 uzyskane poprzez tłoczenie powierzchniowe. Wszystkie powierzchnie muszą spełniać wymagania w zakresie najwyższej klasy oceny 24º tejże normy. Tłoczone blachy denne ułożyć w ten sposób, aby uzyskać wymaganą estetykę poprzez zachowanie geometrycznej ciągłości tłoczonych wypustek antypoślizgowych we wszystkich kierunkach. Wykonanie oznaczenia linii rozdziału torów pływackich. Linię rozdziału torów pływackich w dnie niecki basenu oraz na ścianach szczytowych wykonać metodą trawienia elektrochemicznego na kolor RAL5008, dopuszczalnie RAL5011, bezpośrednio na płytach dennych. Wymiarowanie wg przepisów FINA.

16 Parametry techniczne dotyczące elementów wbudowanych niecki basenowej ze stali nierdzewnej: Wykonanie schodów niecki basenu. Schody niecki do poziomu lustra wody wykonać, jako zamkniętą ze wszystkich stron konstrukcję spawaną zgodnie z wymaganiami statycznymi. Wysokość pomiędzy poszczególnymi stopniami musi być równa, stopień najwyższy musi znajdować się na wysokości max 17mm pod lustrem wody. Stopnie należy wykonać, jako bezpieczne przy stąpaniu antypoślizgowe powierzchnie płaskie. Usztywnić je tak, aby nie mogły się odkształcać w sposób trwały. Przednie krawędzie stopni trwale oznaczyć poprzez trawienie elektrochemicznie na kolor RAL5011, dopuszczalnie RAL5008 w formie pasów o szerokości 5cm w płaszczyźnie pionowej oraz 5cm w płaszczyźnie poziomej wzdłuż krawędzi stopni. Schody z więcej niż dwoma stopniami wyposażyć w co najmniej jedną poręcz. Na schodach o szerokości większej niż 1,5 m zastosować co najmniej 2 poręcze. Poręcze od strony ściany bocznej niecki basenowej należy wykonać z zabezpieczeniem bocznym. Poręcze należy wykonać z materiału W celu podniesienia odporności na agresywne środowisko hali basenowej wszystkie poręcze w basenach krytych wykończyć powierzchniowo poprzez elektropolerowanie. Przekrój poręczy: średnica ø40mm Wykonanie drabinki w niecce basenu. Drabinkę wykonać w formie zamkniętej ze wszystkich stron i wspawanej w ścianę drabinki niszowej. Jej stopnie należy ukształtować w procesie gięcia, dzięki czemu ich górne i dolne krawędzie są bezpiecznie zaokrąglone nie dopuszcza się wykonania na tych krawędziach żadnych połączeń spawanych. Drabinki muszą posiadać wymiary główne zgodne z PN-EN :2002. Drabinki prowadzą do stopnia spoczynkowego lub do dna. Odstęp pomiędzy stopnicami wynosi

17 30cm. Najwyższy stopień o powierzchni antypoślizgowej jest umiejscowiony na poziomie lustra wody. Głębokość niszy wynosi minimum 14cm. Szerokość niszy minimum 60cm. Poręcze wykonać jako niesymetryczne w możliwie prostej formie bez zbędnych wygięć, odchylane w kierunku wyjścia z basenu. Wysokość niższej z dwóch poręczy wynosi minimum 75 cm nad obejściem, wysokość poręczy wyższej jest 20cm większa. Rozstaw poręczy od strony wody 50-55cm a od strony plaży 70-80cm (odległość między osiami). Poręcze zamocować na obrzeżu niecki basenu za pośrednictwem jednego ceownika z dwoma gniazdami dla każdej poręczy. Poręcze wykonać z materiału W celu podniesienia odporności na agresywne środowisko hali basenowej wszystkie poręcze w basenach krytych wykończyć powierzchniowo poprzez elektropolerowanie. Przekrój poręczy: średnica ø40mm Parametry techniczne dotyczące systemu hydraulicznego niecki basenowej ze stali nierdzewnej: Materiał: Materiał na blachy: nierdzewna stal szlachetna, materiał nr Materiał na rury: nierdzewna stal szlachetna, materiał nr o ile w obrębie poszczególnych pozycji nie zastosowano innych materiałów Wykonanie: Grubość materiału minimum: Powierzchnia: 2,0 mm stal walcowana, gładka jasna Przepływ pionowy za pomocą kanałów dennych: W celu doprowadzenia czystej wody przewidzieć w dnie basenu kanały denne z demontowanymi pokrywami (możliwość konserwacji i czyszczenia) wyposażonymi w specjalne dysze wlotowe wytłoczone bezpośrednio w powierzchni pokrywy, rozmieszczone nierównomiernie wzdłuż całej długości kanału w celu zapewnienia maksymalnie równomiernego rozprowadzania wody uzdatnionej, zgodnie z obliczeniami hydraulicznymi wszystkie elementy ze stali szlachetnej. W obszarach, które nie są objęte kanałami dennymi zastosować dysze punktowe o takim samym wykonaniu. Elementy kanałów dennych należy wykonać w taki sposób, aby były w jednej płaszczyźnie z dnem niecki basenu (nie mogą wystawać). Profil kanału dennego wykonać w taki sposób aby zapewnić równomierny dopływ wody uzdatnionej na całej długości kanału dennego. Wykonanie oraz dopuszczalne parametry przepływu muszą być zgodne z wymaganiami norm PN-EN :2012 oraz PN-EN A2: i gwarantować pozytywny wynik próby barwienia. Uszczelnienie pomiędzy kanałem dennym a pokrywą wykonać za pomocą uszczelki elastycznej, odpornej na działanie wody uzdatnianej chlorem. Pokrywy kanałów dennych do głębokości wody 2,20 m mają powierzchnię antypoślizgową wykonaną tak samo jak powierzchnia dna. Wykonać je w kształcie łatwo demontowalnych podłużnych przykryć. Mocowania pokryw zaprojektować w taki sposób, aby możliwe było łatwe ich otwieranie również po latach eksploatacji. Pokrywę rewizyjną należy zamocować do kanału dennego za pomocą bezśrubowego szybkiego zamknięcia, które umożliwia obsłudze basenu szybkie i łatwe otwieranie i zamykanie, również, gdy basen jest napełniony.

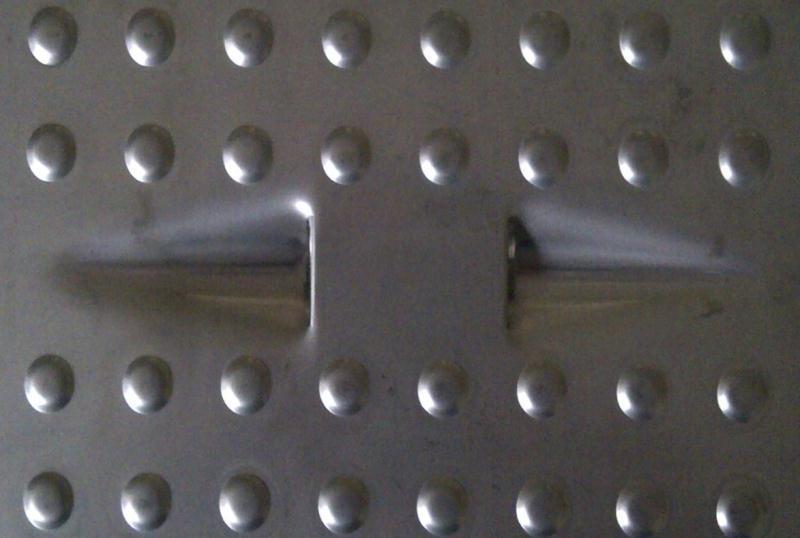

18 Dysze wlotowe: Elementy wlotowe wykonać bezpośrednio w pokrywach kanału dennego napływowego jako specjalnie profilowane otwory. Nie mogą się one składać z elementów rozłącznych oraz nie mogą wystawać powyżej płaszczyzny dna. Rozmieszczenie dysz wlotowych dobrać w taki sposób, aby nie powstawały tzw. strefy martwe wymiany wody basenowej. Rozmieszczenie powinno wynikać z zasady ciągłości strugi, i gwarantować zachowanie tych samych warunków hydraulicznych dla każdej dyszy na całej długości kanału. Ciśnienie przed dyszami wlotowymi może wynosić maksymalnie 3m słupa wody. Parametry techniczne dotyczące osprzętu niecki basenowej ze stali nierdzewnej: Wykonanie rusztu rynien przelewowych Szczeble rusztu dobrać zgodnie z wymaganiami hydraulicznymi i statycznymi. Cała konstrukcja z zapasem musi przejąć obciążenia pionowe osób po nich stąpających. Ruszt musi być odporny na działanie temperatur, wody basenowej i promieniowania UV. Szczeble rusztu od strony wierzchu mają mieć powierzchnię antypoślizgową wg wymagań normy PN-EN (spełnienie klasy oceny 24º). Należy je rozmieścić prostopadle do osi rynny przelewowej. Szczeble powinny być modułowo łączone na wcisk oraz stabilizowane poprzez skręcenie dwoma

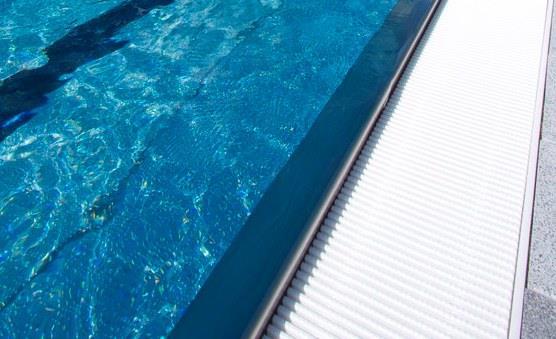

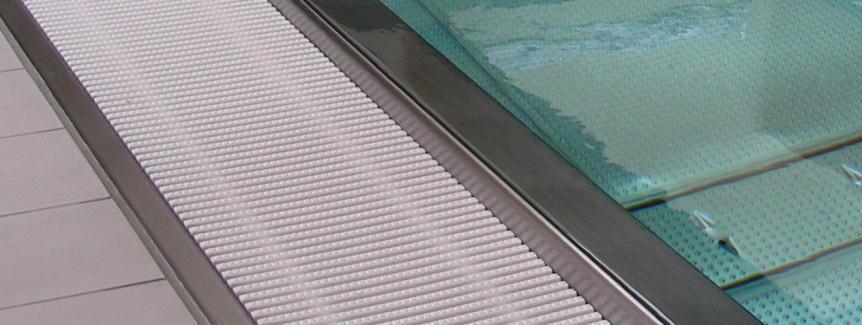

19 nierdzewnymi gwintowanymi prętami spinającymi o średnicy min. Ø3mm. Szerokość szczebla może wynosić max. 10mm, odstęp pomiędzy szczeblami maks. 8mm. Dla potrzeb konserwacji rusztu oraz rynny zapewnić możliwość demontażu, przy czym długość modułów rusztu musi wynosić max 1 m. Wszystkie narożniki, niezależnie od kąta rozwarcia są przykryte elementami rusztu wykonanymi w tej samej formie i z tego samego materiału co elementy rusztu przykrywające proste odcinki rynien. Elementy narożne mają zachowywać ten sam układ biegu szczebli co liniowy ruszt, powinny być zacięte po dwusiecznej narożnego kąta oraz powinny zapewniać taką samą przepustowość wody co liniowe jego odcinki. Materiał rusztu: polipropylen (PP) łącznie ze wszystkimi wykończeniami naroży, niezależnie od kąta rozwarcia ścian niecki. Nie dopuszcza się wykonania rusztów z innych materiałów, np. PCW. Wykonanie tabliczek z oznakowaniem niecki basenu Tabliczki z tworzywa sztucznego wykonać jako piktogram, dwuwarstwowy akryl, płyta podstawowa biała, grubość 3,2mm, płyta górna błękitna lub czerwona. Oznaczenie w formie grawerowanego w górnej warstwie piktogramu plus grawerowany wiersz informujący o głębokości wody, wielkość pisma ok. 45mm. Tabliczka z zaokrąglonymi narożnikami, mocowana przez cztery otwory mocujące specjalnymi śrubami grzybkowymi (płaskie okrągłe) do rusztu rynny przelewowej w specjalnie wyfrezowanym na głębokość grubości tabliczki miejscu w taki sposób, aby uniknąć niebezpiecznego wystawania tabliczek ponad wierzch rusztu. Wielkość tablicy: 150 x 150 mm Parametry techniczne dotyczące szczegółowego wyposażenia instalacyjnego niecek basenowych ze stali nierdzewnej: Opisy dotyczące wykonania technicznego wyposażenia instalacyjnego są zawarte poszczególnych pozycjach Minimalne wymagania dotyczące równoważności w zakresie niecek basenowych ze stali nierdzewnej. Dokumentacja projektowa określa wymagania formalne oraz konkretne technologie a także konkretne urządzenia i materiały producenta niecek basenowych. Oznacza to, że mogą być zrealizowane jedynie technologie, urządzenia i materiały o nie niższym standardzie i nie gorszych parametrach technicznych niż określone w dokumentacji a w szczególności posiadające: Nie niższą jakość, estetykę i parametry eksploatacyjne, Wymiary gabarytowe nie powodujące zmian w dokumentacji, zwłaszcza budowlano-konstrukcyjnej obiektu, Nie gorsze szczegółowe rozwiązania techniczne podnoszące komfort eksploatacji, Nie gorsze szczegółowe rozwiązania techniczne gwarantujące wymaganą cyrkulację wody basenowej, Nie gorsze szczegółowe rozwiązania techniczne gwarantujące wysokie bezpieczeństwo użytkowania niecek basenowych, Nie gorsze szczegółowe rozwiązania materiałowe zapewniające wysoką odporność na oddziaływanie środowiska basenowego, Nie gorsze parametry obróbki wykończeniowej powierzchni, Nie gorsze odwzorowanie kolorów wymaganych miejsc barwionych elektrochemicznie,

20 Nie niższą żywotność w użytkowaniu, Nie gorszą gwarancję i rękojmię, Nie gorszy serwis istniejący w Polsce, potwierdzony pozytywnymi referencjami otrzymanymi od zarządców przynajmniej trzech porównywalnych obiektów zrealizowanych na terenie Polski w ciągu ostatnich pięciu lat wystawionymi na producenta zastosowanych niecek basenowych, Gwarancję dostaw części zużywających się i zamiennych nie krótszą niż 10 lat. Przynajmniej taki zestaw certyfikatów wystawionych na producenta niecek potwierdzających spełnienie istotnych wymagań norm związanych jak wyszczególniony w opisie technicznym produktu. Zmiana technologii na równoważną wiąże się z udokumentowaniem przez Wykonawcę jej równoważności z zaprojektowaną oraz wymaga uzyskania akceptacji projektanta niecek basenowych. Do zatwierdzenia produktu równoważnego oprócz przedłożenia wymaganych dokumentów wymagana jest analiza porównawcza oraz wykonanie dokumentacji warsztatowej i przedstawienie jej do akceptacji zespołowi autorskiemu. Nie wyraża się zgody na wykonanie niecek przez firmę nie posiadającą doświadczenia w montażu i produkcji niecek ze stali nierdzewnej. Dopuszcza się tylko firmy posiadające wieloletnie doświadczenie w realizacji niecek ze stali nierdzewnej. Nie można mieszać różnych technologii. Należy stosować technologie systemowe tylko jednego producenta. Wykonawca składający ofertę na wykonawstwo inwestycji powinien szczegółowo zapoznać się z dokumentacją i wszelkie ewentualne niejasności wyjaśnić przed złożeniem oferty, aby w niej ująć wszystkie niezbędne koszty realizacyjne warunkujące prawidłowe wykonanie niecek basenowych zgodnie ze wszystkimi wymaganiami projektu. Dokumentacja projektowa zawiera część opisową, specyfikacje techniczne, część rysunkową oraz przedmiary kosztorysowe. W każdym przypadku zaistnienia rozbieżności pomiędzy projektem wykonawczym i przedmiarami kosztorysowymi nadrzędne jest to co stanowi projekt wykonawczy. Dostawca niecek w ofercie na wykonawstwo inwestycji ma ująć wszystkie koszty: dostawy i montażu niecek basenowych z wyspecyfikowanym wyposażeniem wraz ze wszystkimi robotami montażowymi (ślusarskimi i spawalniczymi) oraz wszystkimi kosztami, które są bezpośrednio lub pośrednio z nimi związanymi, odbiorów technicznych przejściowych i końcowych wraz z wszystkimi czynnościami i kosztami z tymi odbiorami związanymi, przekazania do użytkowania wraz z niezbędnymi szkoleniami oraz instruktażami i wszystkimi kosztami związanymi. Ponadto oferent w ofercie o wykonawstwo ma obowiązek ująć także koszty, które wynikają ze wszystkich przywołanych w dokumentacji wymagań technicznych wykonania i odbioru robót budowlano montażowych jak też koszty, które wynikają z obowiązujących przepisów prawa budowlanego, państwowych i lokalnych przepisów administracyjnych a także wynikające z dobrej praktyki wykonawcy. Szczegółowy zakres wymagań dotyczących wykonawców inwestycji określi dodatkowo Specyfikacja istotnych warunków zamówienia, która będzie obowiązywała w przetargu ogłoszonym przez Inwestora. Wymagania techniczne dotyczące ograniczenia agresywnego oddziaływania otoczenia na zewnętrzne elementy niecki. Wszystkie materiały stykające się z zewnętrznymi elementami niecki muszą być zatwierdzone przez dostawcę niecek basenowych każdorazowo przed ich zastosowaniem. W przypadku kruszywa przeznaczonego do wykonania ostatniej warstwy podbudowy pod blachy denne jaki i do ewentualnego obsypywania niecek, należy przekazać do badań jego próbkę dostawcy niecek z odpowiednim wyprzedzeniem. W przypadku niecek montowanych w układzie z podbaseniem, w celu ograniczenia oddziaływania agresywnych oparów wody basenowej należy bezwzględnie zastosować w pomieszczeniach technicznych wokół niecek następujące rozwiązania: zbiorniki wyrównawcze, szczelnie zamknięte, z instalacją odpowietrzania wyprowadzoną na zewnątrz budynku, wszelkie odwodnienia i kanały ściekowe odprowadzające zużytą wodę basenową do kanalizacji możliwie szczelnie zamknięte a kratki ściekowe o możliwie małej powierzchni, w rozwiązaniu ograniczającym parowanie, maksymalnie oddalone od elementów basenu ze stali szlachetnej, unikać lokalizacji kanałów wentylacyjnych odprowadzających zużyte powietrze z hali basenowej w bezpośrednim sąsiedztwie niecek w podbaseniu. wymagana jest wentylacja mechaniczna pomieszczenia technicznego wokół niecek, wymuszona, nawiewno-wywiewna, stale działająca o wydajności 2 w/h (zalecany odzysk ciepła). Wszelkie przejścia z pomieszczenia technicznego wokół niecek do innych pomieszczeń technicznych muszą być zamykane w sposób szczelny (zalecane stosowanie drzwi z mechanizmem samozamykającym).

21 1.4.2 Niecka basenu rekreacyjno sportowego (D 1) Basen ze stali szlachetnej MZB Niecka basenu Niecka basenu rekreacyjno sportowego MZB Niecka basenu wielofunkcyjnego ze stali nierdzewnej z atrakcjami powietrzno-wodnymi oraz z częścią do pływania. Konstrukcja i materiał jak opisano powyżej. Materiał: Stal nierdzewna Maksymalna zawartość chlorków (Cl-): w wodzie o temperaturze do 30 C wynosi: w wodzie o temperaturze do 35 C wynosi: 500mg/l 400mg/l Elementy wbudowane Schody do niecki, 1,00 kpl. Wykonanie jak opisano powyżej, średnia szerokość biegu schodów 1,50 m, 7-cio stopniowe, wymiar stopni ok. 15,5/3,12 cm 2,00 szt. Poręcz schodów wejściowych (od str. wody). dla schodów 7-stopniowych, z polerowanej, giętej rury ze stali szlachetnej, z zabezpieczeniem bocznym na wysokości kolan. Podparcie musi trwale wytrzymać wymagane obciążenie. Długość: ok. 2,24 m.

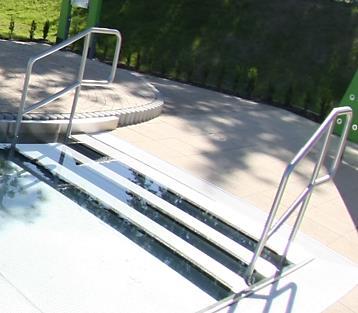

22 2,00 szt. Poręcz schodów wejściowych (od str. ściany). dla schodów 7-stopniowych, z polerowanej, giętej rury ze stali szlachetnej, z zabezpieczeniem bocznym na wysokości kolan. Podparcie musi trwale wytrzymać wymagane obciążenie. Długość: ok. 2,24 m. 2,00 szt. Drabinka, w niszy ściany z poręczami. Wykonana jak opisano w ogólnych wymaganiach technicznych, zejście do niecki basenu mocowane na stałe w ścianie niecki, Najwyższy stopień na poziomie lustra wody, poręcze niesymetryczne wg PN-EN

23 4,00 szt. Podwodna ławeczka, prosta z rozdziałem powietrza. w specjalnym wykonaniu, jako "Ławeczka rurowa". Konstrukcja rurowa ze szlifowanych rur ze stali szlachetnej według przekroju schematycznego z systemem rozdziału powietrza dla 7 miejsc siedzących jak opisano powyżej. Łącznie z orurowaniem wg planu, z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , PN 10, otwór wg PN- EN do 0,5m poza nieckę ze stali szlachetnej. Podstawę wyliczenia i wykonania prowadzenia przewodów powietrza oraz przekrojów stanowi wartość 25 m3/h powietrza na m. Dł. max.: 6,00mb. 2,00 kpl. System hydrauliki Kanał denny wlotowy łącznie z bezśrubową pokrywą jak opisano powyżej. Kanał łącznie z wymaganym orurowaniem zasilającym oraz orurowaniem odprowadzającym wodę do studzienki spustowej niecki, z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , PN 10, otwór wg PN- EN , do 0,5 m poza nieckę ze stali szlachetnej Wymiary zestawcze: szerokość w świetle: 200 mm; wysokość w świetle: wg wymagań hydraulicznych

24 1,00 kpl. Pokrywa serwisowa, bezśrubowa kanału dennego Umiejscowienie wg potrzeb. Umożliwia demontaż pokrywy całego kanału w celu czyszczenia. Zamocowana przy pomocy bezśrubowego szybkiego zamknięcia, które pozwala obsłudze basenu na szybkie i łatwe otwieranie i zamykanie, również, gdy basen jest napełniony. 1,00 kpl. Dysza denna, wlotowa łącznie z bezśrubową pokrywą łącznie z wymaganym orurowaniem zasilającym oraz orurowaniem odprowadzającym wodę do studzienki spustowej niecki, z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , PN 10, otwór wg PN-EN , do 0,5 m poza nieckę ze stali szlachetnej. Pokrywa zamocowana przy pomocy bezśrubowego szybkiego zamknięcia, które pozwala obsłudze basenu na szybkie i łatwe otwieranie i zamykanie, również, gdy basen jest napełniony. Wymiary zestawcze: szer. w świetle: 200 mm; wys. w świetle: wg wymagań hydraulicznych Dysza ścienna R1½, wlotowa 1,00 kpl. do doprowadzenia świeżej wody do niecki basenowej, wbudowana w ścianę boczną niecki basenowej ze stali szlachetnej zgodnie z wymaganiami hydraulicznymi, składająca się ze szczelnie wspawanej, mufy ze stali nierdzewnej, wkładki gwintowanej R1½, nakrętki zaciskowej i obrotowej dyszy kulkowej 12/19/25 mm (zgodnie z wymaganiami hydraulicznymi), względnie korka uszczelniającego R 1½ z tworzywa sztucznego w kolorze białym (np. na czas zimowania). Zawiera niezbędne łączniki i orurowanie, wg planu. 1,00 kpl. Odpływ rynny przelewowej w przebiegu rynny, w przebiegu prostych i okrągłych zewnętrznych rynien przelewowych, łącznie z orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN200 PN 10, otwór wg PN-EN do 0,5 m poza nieckę ze stali szlachetnej: 1,00 kpl. Zestaw narzędzi do demontażu pokrywy kanału dennego ze stali nierdzewnej do łatwego montażu i demontażu pokryw kanału dennego. Wykonanie wg wymagań technicznych i indywidualnych rozwiązań kanałów dennych.

25 1,00 kpl. Wyposażenie instalacyjne Kanał ssawny 1,25 m z bezśrubową pokrywą Kanał o dł. 1,25 m do bezpiecznego odprowadzania wody z niecki do atrakcji, składający się z wbudowanej w dno niecki blachy krawędziowanej w kształcie litery U ze stali szlachetnej z kotwami betonowymi i śrubowymi, z poprzeczką wpuszczaną dystansową, pokrywa kanału z blachy perforowanej w kształcie pudełka, otwór okrągły 8 mm, na równym poziomie z dnem niecki, orurowanie z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN150, PN 10, otwór wg PN-EN do 0,5 m poza nieckę ze stali szlachetnej. Pokrywa zamocowana przy pomocy bezśrubowego szybkiego zamknięcia, które pozwala obsłudze basenu na szybkie i łatwe otwieranie i zamykanie, również, gdy basen jest napełniony. Wykonanie zgodnie z normą PN-EN , potwierdzone zaświadczeniem TÜV o zgodności zastosowanych urządzeń basenowych do wymiany wody z wymaganiami norm PN-EN , PN-EN ,00 kpl. Odpływ z niecki do przyłączenia rury DN 150 z bezśrubową pokrywą 1,00 kpl Urządzenie do poboru wody chlorowanej DN 50 do opróżniania niecki basenu, składająca się ze skrzynki ze stali nierdzewnej z kotwami, pokrywa z blachy perforowanej na równym poziomie z dnem (podwaliną) niecki, ok. 28 x 28 cm, otwór okrągły 8 mm łącznie z orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN 150, PN 10, otwór wg PN-EN do 0,5 m poza nieckę ze stali szlachetnej. Pokrywa zamocowana przy pomocy bezśrubowego szybkiego zamknięcia, które pozwala obsłudze basenu na szybkie i łatwe otwieranie i zamykanie, również, gdy basen jest napełniony. Wykonanie zgodnie z normą PN-EN , potwierdzone zaświadczeniem TÜV o zgodności zastosowanych urządzeń basenowych do wymiany wody z wymaganiami norm PN-EN , PN-EN do rury wodociągowej pomiarowej, składające się z mocowanej śrubami tarczy z blachy perforowanej ze stali szlachetnej oraz orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN 50, PN 10, otwór wg PN EN do 0,5 m poza nieckę ze stali szlachetnej, łącznie z zatyczką uszczelniającą od strony niecki DN50 (na okres zimy lub przeprowadzania próby ciśnieniowej). Wykonanie zgodnie z normą PN-EN , potwierdzone zaświadczeniem TÜV o zgodności zastosowanych urządzeń basenowych do wymiany wody z wymaganiami norm PN-EN , PN-EN Zawór wód gruntowych 1,00 szt. do zabezpieczenia opróżnionej niecki w obszarze wody gruntowej, składający się z korpusu podstawowego, z czterema nogami mocowanymi do fundamentu, sito zgrubne i pokrywa z

26 uszczelką specjalną, otwierający się przy wystąpieniu wód gruntowych, w innych warunkach zamykający się pod wpływem ciśnienia wody niecki. Wyposażenie niecki basenu Ruszt rynny, prosty, biały 1,00 kpl. jak opisano powyżej. Narożniki rusztu ze skosem 143,00 mb jak opisano powyżej. Wykonanie narożników rusztu ze złączem na ukos, styk pod kątem 90. 4,00 szt. Piktogram "Dla osób nieumiejących pływać" Tabliczka z oznaczeniem "Dla osób nieumiejących pływać" 1,00 kpl. Piktogram "Nie skakać do wody z krawędzi basenu" Tabliczka z oznaczeniem "Nie skakać do wody z krawędzi basenu"

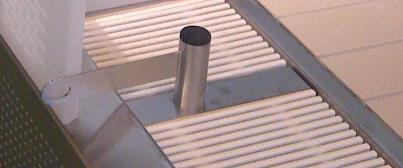

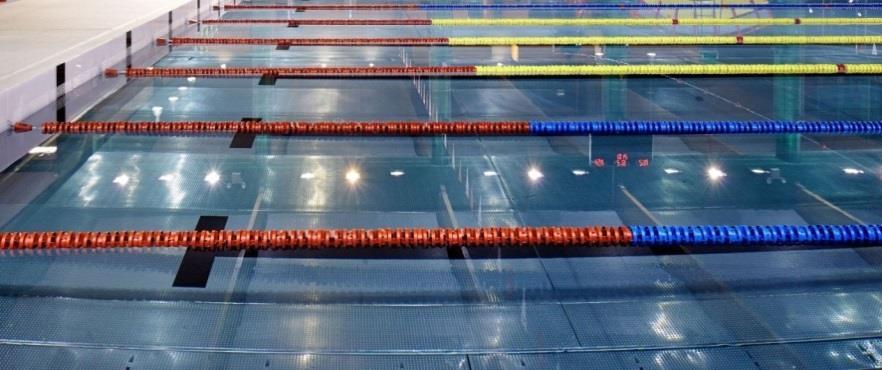

27 Mocowanie lin torowych w rynnie 1,00 kpl. Mocowanie lin kompletne, składa się z tulei wtykowej z mocowaniem oraz wyciąganego mocowania liny. Tuleja ze stali szlachetnej na poziomie rusztu rynny przelewowej. Otwór gniazda zamknięty zatyczką z tworzywa sztucznego na równym poziomie. Stabilne mocowanie w górnym obszarze rynny przelewowej. Mocowanie lin ze szlifowanej rury ze stali szlachetnej o średnicy 48,3 mm z uchwytem (uszkiem) na linę, górny koniec zamknięty, dolny koniec nacięty na ukos. 6,00 szt. Mocowanie lin torowych w ścianie Mocowanie liny kompletne, bezpieczne, umiejscowione w niszy ściany. Liny torowe, 25m 6,00 szt. wg FINA, składają się z liny ze stali szlachetnej o średnicy 4 mm, z nasuniętymi na całej długości zębatymi elementami z polipropylenu o dużej wytrzymałości, koloru żółty/niebieski/zielony wg FINA, łamiącymi fale, bezpiecznymi (nie powodującymi obrażeń) oraz z pływakami od strony wewnętrznej, które utrzymują linę w 50% nad lustrem wody, dwa haki mocujące ze stali szlachetnej, ścisk do liny bezpieczny, zamknięty w pływającej kuli.

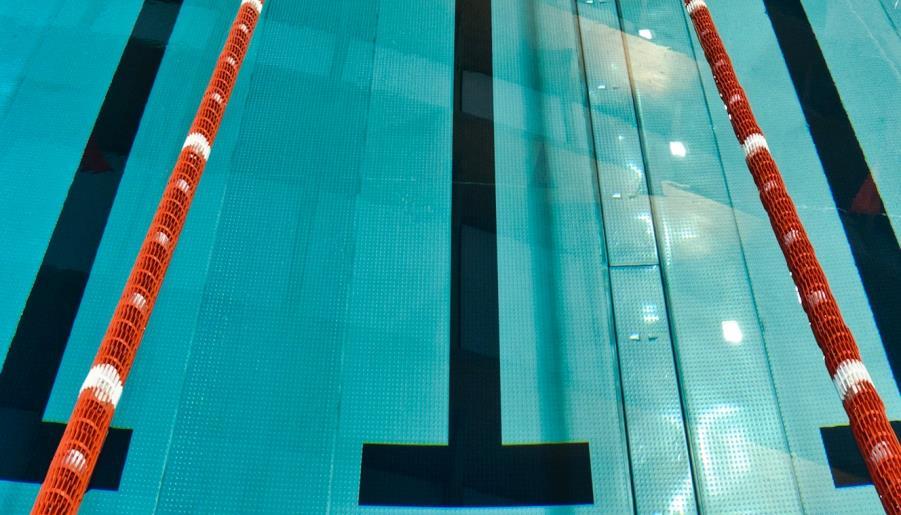

28 Pasy torów pływackich 6,00 szt. Oznaczenie torów pływackich na dnie barwiony elektrochemicznie, wymiary wg wymagań FINA, trwale naniesione metodą trawienia elektrochemicznego na kolor RAL5008, (dopuszczalnie RAL5011) Bęben do nawijania liny 1,00 kpl. do nawijania jednej liny dzielącej tory o długości 50 m lub dwóch lin dzielących tory o długości 25 m, z dwóch połączonych za pomocą osi sześcioramieniowych kół z rury ze stali szlachetnej, czop wózka bębna, średnica bębna 1,0 m, szerokość bębna 60 cm 2,00 szt. Wózek bębna do nawijania liny do nawijania i rozwijania liny dzielącej tory na i z bębna oraz do transportu, pasujący do standardowych drzwi, z rury ze stali szlachetnej z łożyskowanymi rolkami gumowymi 1,00 szt Wyposażenie rekreacyjne niecki basenu D1 Grzybek wodny Ø 2,0m z rurą mocującą Wykonany z włókna szklanego, odporny na działanie promieni UV i chloru, kolor wg palety kolorów RAL. Rura mocująca ze szlifowanej stali nierdzewnej o średnicy 206 mm, w górnej części połączona śrubami z koroną grzybka, w dolnej zespawana na stałe z elementem mocującym. Wys. korony: 360 mm; wys. całkowita: 2670 mm, wys. przejścia, ok.: 2255 mm; wraz z orurowaniem, z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN 200, PN 10, otwór wg PN-EN do 0,5 m poza nieckę ze stali szlachetnej.

29 1,00 szt. Kosz do gry Rura nośna dla siatki do siatkówki składa się z dwóch szlifowanych rur ze stali nierdzewnej, umieszczonej między nimi ponad lustrem wody tablicy do gry w koszykówkę wraz z obręczami. Całość z niezbędnych wyposażeniem. Rury ze stali nierzewnej, spełniające funkcję podporową tablicy do gry w koszykówkę, mocowanymi śrubami do fundamentu surowego oraz szczelnie spawane w płytę dna niecki ze stali nierdzewnej. 1,00 kpl ze szlifowanej rury ze stali szlachetnej o średnicy 156 mm, stabilnie zakotwiona w obszarze dna niecki basenowej, na górnym końcu z uchwytem (uchem) liny i wypukłym pokryciem, ok. 105 cm nad lustrem wody, całkowita wysokość według wymagań statycznych Siatki do siatkówki 2,00 szt. siatka do siatkówki z lin polipropylenowych ze wzmocnieniem na obrzeżach. Wymiary 600 x 80cm, 1,00 szt. Ławka powietrzna 12st siedzisko 300m3/h, moc 5,5kW np. SC40C550T do masażu ciała powietrzem. Atrakcja zasilana 1 dmuchawą o wydajności Huśtawka wodna 1 szt (dodatkowa jak w D3 nie przedstawiona na rysunku koncepcyjnymbasenu) Bramka do piłki wodnej, konstrukcja ze stali nierdzewnej -- 1 kpl Bloki startowe pływackie ze stali nierdzewnej 6 kpl

30 1.4.3 Niecka basenu rekreacyjnego (D 3) Basen ze stali szlachetnej ERB Niecka basenu Niecka basenu rekreacyjnego ERB Niecka basenu wielofunkcyjnego ze stali nierdzewnej z atrakcjami powietrzno-wodnymi oraz z częścią do pływania. Konstrukcja i materiał jak opisano powyżej. Materiał: Stal nierdzewna Maksymalna zawartość chlorków (Cl-): w wodzie o temperaturze do 30 C wynosi: w wodzie o temperaturze do 35 C wynosi: 500mg/l 400mg/l 1,00 kpl. Elementy wbudowane Schody do niecki, Wykonanie jak opisano powyżej, średnia szerokość biegu schodów 1,50 m, 6-cio stopniowe, wymiar stopni ok. 14,7/32,0 cm 1,00 szt. Poręcz schodów wejściowych (od str. wody). dla schodów 6-stopniowych, z polerowanej, giętej rury ze stali szlachetnej, z zabezpieczeniem bocznym na wysokości kolan. Podparcie musi trwale wytrzymać wymagane obciążenie. Długość: ok. 2,08 m.

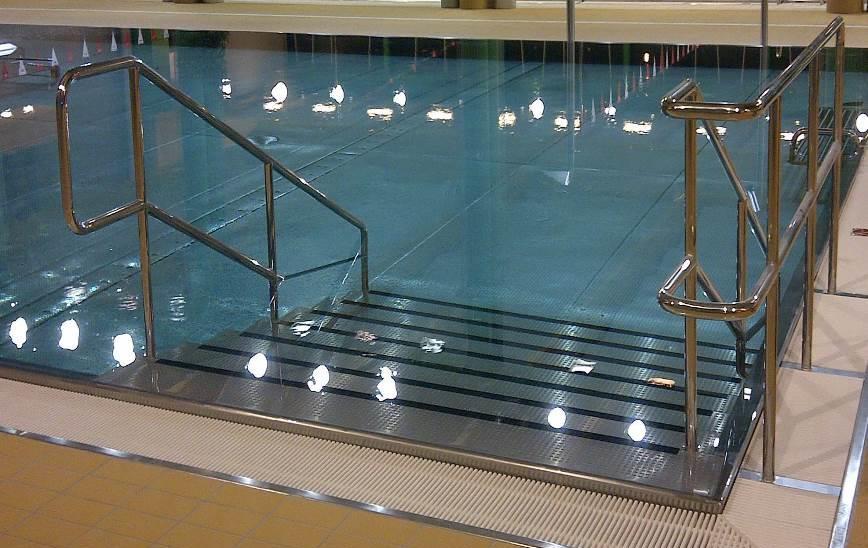

31 2,00 szt. Schody do niecki, Wykonanie jak opisano powyżej, średnia szerokość biegu schodów 1,50 m, 7-cio stopniowe, wymiar stopni ok. 15,5/31,2 cm 1,00 szt. Poręcz schodów wejściowych (od str. wody). dla schodów 7-stopniowych, z polerowanej, giętej rury ze stali szlachetnej, z zabezpieczeniem bocznym na wysokości kolan. Podparcie musi trwale wytrzymać wymagane obciążenie. Długość: ok. 2,24 m.

32 2,00 szt. Schody do niecki, Wykonanie jak opisano powyżej, średnia szerokość biegu schodów 1,50 m, 8-cio stopniowe, wymiar stopni ok. 16,0/30,7 cm 1,00 szt. Poręcz schodów wejściowych (od str. wody). dla schodów 8-stopniowych, z polerowanej, giętej rury ze stali szlachetnej, z zabezpieczeniem bocznym na wysokości kolan. Podparcie musi trwale wytrzymać wymagane obciążenie. Długość: ok. 2,61 m.

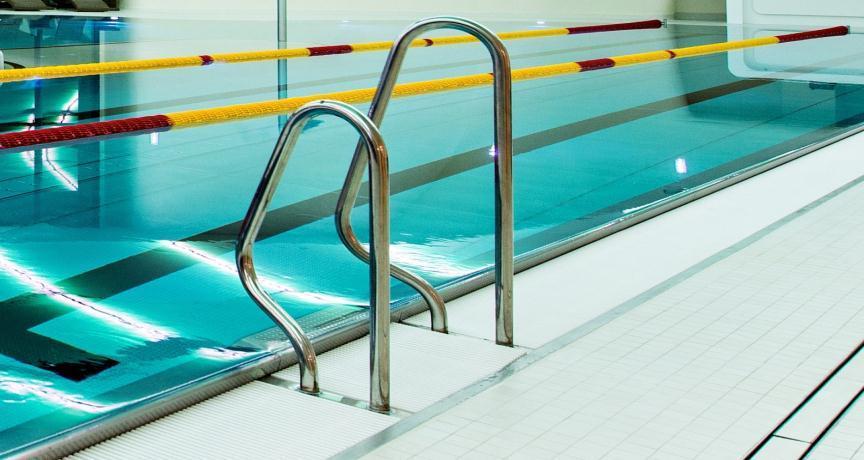

33 2,00 szt. Drabinka, w niszy ściany z poręczami. Wykonana jak opisano w ogólnych wymaganiach technicznych, zejście do niecki basenu mocowane na stałe w ścianie niecki, Najwyższy stopień na poziomie lustra wody, poręcze niesymetryczne wg PN-EN ,00 szt. Podwodna ławeczka, zaokrąglona z rozdziałem powietrza. w specjalnym wykonaniu, jako "Ławeczka rurowa". Konstrukcja rurowa ze szlifowanych rur ze stali szlachetnej według przekroju schematycznego z systemem rozdziału powietrza dla 7 miejsc siedzących jak opisano powyżej. Łącznie z orurowaniem wg planu, z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , PN 10, otwór wg PN-EN do 0,5m poza nieckę ze stali szlachetnej. Podstawę wyliczenia i wykonania prowadzenia przewodów powietrza oraz przekrojów stanowi wartość 25 m3/h powietrza na m. Dł. max.: 6,00mb.

34 4,00 kpl. Podwodna leżanka, prosta z rozdziałem powietrza z liniowym zagłówkiem. w specjalnym wykonaniu, jako "Leżanka rurowa". Konstrukcja rurowa ze szlifowanych rur ze stali szlachetnej według przekroju schematycznego z systemem rozdziału powietrza dla 6 miejsc leżących jak opisano powyżej, wraz z zagłówkiem (podporą karku) na długości leżanki, mocowanym w rynnie przelewowej. Łącznie z orurowaniem wg planu, z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , 2 x DN 65, PN 10, otwór wg PN- EN do 0,5m poza nieckę ze stali szlachetnej. Podstawę wyliczenia i wykonania prowadzenia przewodów powietrza oraz przekrojów stanowi wartość 60 m3/h powietrza. Dł. max.: 6,00mb. 1,00 kpl. Huśtawka wodna, huśtawka wodna zaokrąglona ze stali nierdzewnej. Konstrukcja i materiał jak opisano powyżej. Wykonanie, jako szczelnie spawana, obustronna ściana działowa o samonośnej konstrukcji ze szlifowanej stali nierdzewnej. Mocowana do wcześniej przygotowanej płyty fundamentowej wzgl. ławy fundamentowej. Materiał: Stal nierdzewna Górna krawędź huśtawki zakończona bezpiecznie, zaokrąglona. Wymiary i wykonanie wg rysunku, średnica wew.: Ø3,0m, gł. wody: 1,20m, wys. ściany nad lustrem wody: 0,5m. 1,00 szt. System hydrauliki Kanał denny wlotowy łącznie z bezśrubową pokrywą

35 jak opisano powyżej. Kanał łącznie z wymaganym orurowaniem zasilającym oraz orurowaniem odprowadzającym wodę do studzienki spustowej niecki, z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , PN 10, otwór wg PN-EN , do 0,5 m poza nieckę ze stali szlachetnej Wymiary zestawcze: szerokość w świetle: 200 mm; wysokość w świetle: wg wymagań hydraulicznych 1,00 kpl. Pokrywa serwisowa, bezśrubowa kanału dennego Umiejscowienie wg potrzeb. Umożliwia demontaż pokrywy całego kanału w celu czyszczenia. Zamocowana przy pomocy bezśrubowego szybkiego zamknięcia, które pozwala obsłudze basenu na szybkie i łatwe otwieranie i zamykanie, również, gdy basen jest napełniony. 1,00 kpl. Dysza denna, wlotowa łącznie z bezśrubową pokrywą łącznie z wymaganym orurowaniem zasilającym oraz orurowaniem odprowadzającym wodę do studzienki spustowej niecki, z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , PN 10, otwór wg PN-EN , do 0,5 m poza nieckę ze stali szlachetnej. Pokrywa zamocowana przy pomocy bezśrubowego szybkiego zamknięcia, które pozwala obsłudze basenu na szybkie i łatwe otwieranie i zamykanie, również, gdy basen jest napełniony. Wymiary zestawcze: szer. w świetle: 200 mm; wys. w świetle: wg wymagań hydraulicznych 1,00 kpl. Odpływ rynny przelewowej w przebiegu rynny, w przebiegu prostych i okrągłych zewnętrznych rynien przelewowych, łącznie z orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN200 PN 10, otwór wg PN-EN do 0,5 m poza nieckę ze stali szlachetnej: 1,00 kpl. Zestaw narzędzi do demontażu pokrywy kanału dennego ze stali nierdzewnej do łatwego montażu i demontażu pokryw kanału dennego. Wykonanie wg wymagań technicznych i indywidualnych rozwiązań kanałów dennych. 1,00 kpl.

36 Wyposażenie instalacyjne Kanał ssawny 1,25 m z bezśrubową pokrywą Kanał o dł. 1,25 m do bezpiecznego odprowadzania wody z niecki do atrakcji, składający się z wbudowanej w dno niecki blachy krawędziowanej w kształcie litery U ze stali szlachetnej z kotwami betonowymi i śrubowymi, z poprzeczką wpuszczaną dystansową, pokrywa kanału z blachy perforowanej w kształcie pudełka, otwór okrągły 8 mm, na równym poziomie z dnem niecki, orurowanie z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN150, PN 10, otwór wg PN-EN do 0,5 m poza nieckę ze stali szlachetnej. Pokrywa zamocowana przy pomocy bezśrubowego szybkiego zamknięcia, które pozwala obsłudze basenu na szybkie i łatwe otwieranie i zamykanie, również, gdy basen jest napełniony. Wykonanie zgodnie z normą PN-EN , potwierdzone zaświadczeniem TÜV o zgodności zastosowanych urządzeń basenowych do wymiany wody z wymaganiami norm PN- EN , PN-EN ,00 kpl. Odpływ z niecki do przyłączenia rury z bezśrubową pokrywą do opróżniania niecki basenu, składająca się ze skrzynki ze stali nierdzewnej z kotwami, pokrywa z blachy perforowanej na równym poziomie z dnem (podwaliną) niecki, ok. 28 x 28 cm, otwór okrągły 8 mm łącznie z orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , PN 10, otwór wg PN-EN do 0,5 m poza nieckę ze stali szlachetnej. Pokrywa zamocowana przy pomocy bezśrubowego szybkiego zamknięcia, które pozwala obsłudze basenu na szybkie i łatwe otwieranie i zamykanie, również, gdy basen jest napełniony. Wykonanie zgodnie z normą PN-EN , potwierdzone zaświadczeniem TÜV o zgodności zastosowanych urządzeń basenowych do wymiany wody z wymaganiami norm PN-EN , PN-EN ,00 kpl Urządzenie do poboru wody chlorowanej DN 50 do rury wodociągowej pomiarowej, składające się z mocowanej śrubami tarczy z blachy perforowanej ze stali szlachetnej oraz orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN 50, PN 10, otwór wg PN EN do 0,5 m poza nieckę ze stali szlachetnej, łącznie z zatyczką uszczelniającą od strony niecki DN50 (na okres zimy lub przeprowadzania próby ciśnieniowej). Wykonanie zgodnie z normą PN-EN , potwierdzone zaświadczeniem TÜV o zgodności zastosowanych urządzeń basenowych do wymiany wody z wymaganiami norm PN-EN , PN-EN ,00 szt Wyposażenie niecki basenu D3 Ruszt rynny, prosty, biały jak opisano powyżej. 53,00 mb Ruszt rynny, zaokrąglony biały jak opisano powyżej.

37 64,00 mb Narożniki rusztu ze skosem jak opisano powyżej. Wykonanie narożników rusztu ze złączem na ukos, styk pod kątem 90. 5,00 szt. Piktogram "Dla osób nieumiejących pływać" Tabliczka z oznaczeniem "Dla osób nieumiejących pływać" 1,00 kpl. Piktogram "Nie skakać do wody z krawędzi basenu" Tabliczka z oznaczeniem "Nie skakać do wody z krawędzi basenu" 1,00 kpl Wyposażenie rekreacyjne niecki basenu D 3 Grzybek wodny Ø 2,0m z rurą mocującą Wykonany z włókna szklanego, odporny na działanie promieni UV i chloru, kolor wg palety kolorów RAL. Rura mocująca ze szlifowanej stali nierdzewnej o średnicy 206 mm, w górnej części połączona śrubami z koroną grzybka, w dolnej zespawana na stałe z elementem mocującym. Wys. korony: 360 mm; wys. całkowita: 2670 mm, wys. przejścia, ok.: 2255 mm; wraz z orurowaniem, z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN 200, PN 10, otwór wg PN-EN do 0,5 m poza nieckę ze stali szlachetnej.

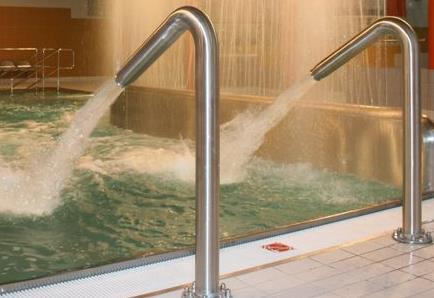

38 1,00 szt. Masaż karku wąski Ø80 z kołnierzem mocującym ze szlifowanej rury ze stali szlachetnej o średnicy 104 mm, łuk 20 w dół, na nasadzie 80 mm, na dolnym końcu kołnierz DN 100, PN 10, kołnierz mocujący, jako rura nasadowa ze stali szlachetnej z obustronnym kołnierzem wywiniętym DN 100, PN 10, otwór wg PN-EN , spawany do krawędzi niecki poprzez wspornik, złącze śrubowe z nakrętką kołpakową, wysokość armatki wodnej 1,10 m, występ ok. 54 cm. Nasadę należy wykonać ze względu na dopuszczalne zaokrąglenia na końcu wylotowym, zgodnie z wymaganiami PN-EN ,00 szt. Masaż karku szeroki 400/15 z kołnierzem mocującym ze szlifowanej rury ze stali szlachetnej o średnicy 104 mm, łuk 17 w dół, na nasadzie 400/15 mm, na dolnym końcu kołnierz DN 100, PN 10, kołnierz mocujący, jako rura nasadowa ze stali szlachetnej z obustronnym kołnierzem wywiniętym DN 100, PN 10, otwór wg DIN EN , spawany do krawędzi niecki poprzez wspornik, złącze śrubowe z nakrętką kołpakową, wysokość prysznica-rury 1,45 m, ujście ok. 1,20 m nad lustrem wody, występ ok. 83 cm. Nasadę należy wykonać ze względu na dopuszczalne zaokrąglenia na końcu wylotowym, zgodnie z wymaganiami EN

39 2,00 szt. Punkt masażu R 1 1/2" z układem ssania powietrza składający się z 5 dysz punktowych, wspawanych w ścianę niecki, mufy ze stali szlachetnej lub kątownika ze stali szlachetnej R 1 1/2" oraz orurowania wg planu z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN 80, PN 10, otwór wg PN-EN do 0,5 m poza zewnętrzną krawędź niecki ze stali szlachetnej, element podstawowy z nakrętką zaciskającą oraz dyszą iniektorową o szerokości w świetle 25 mm oraz zatyczką uszczelniającą R 1 1/2 z tworzywa sztucznego białą lub czerwoną (na okres zimy), klucz montażowy, przewód wlotowy powietrza prowadzony nad lustrem wody lub z zaworem przeciwzwrotnym. 1,00 kpl Gejzer powietrzny ø300 składa się z umieszczonego na dnie niecki okrągłego zbiornika ze stali szlachetnej z trzema nogami, mocowanymi śrubami do żelbetowego fundamentu, ze znajdującej się na tym samym poziomie, uszczelnionej i zamocowanej śrubami dyszy wielootworowej ze stali szlachetnej, łącznie z orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN 100, PN 10, otwór wg PN-EN do 0,5 m poza nieckę ze stali szlachetnej.

40 2,00 szt. Dysza kanału sztucznej rzeki z układem ssania powietrza, według wymagań hydraulicznych, jako umieszczona w niszy bezpieczeństwa obracająca się we wszystkie strony kula kratowa z polipropylenu biała, z dyszą iniektorową, po zewnętrznej stronie niszy rura z kołnierzem wywiniętym DN 150, PN 10, otwór wg PN-EN do 0,5 m poza nieckę ze stali szlachetnej, do przewodu zasilającego, przewód wlotowy powietrza prowadzony nad lustrem wody lub z zaworem przeciw zwrotnym, łącznie z pokrywą z o-ringiem do ochrony na czas zimowania. 1,00 kpl. Dodatkowa obudowa dyszy kanału sztucznej rzeki. dodatkowy element korpusu niecki basenowej, usytuowany na zewnętrznej stronie ściany działowej jako uformowana obudowa ze stali nierdzewnej zakrywająca elementy orurowania oraz dysz rwącej rzeki. Wykonanie od wymaganej wysokości do dna niecki basenowej. Całość konstrukcji ze szlifowanej blachy ze stali nierdzewnej. Obudowa spełnia jednocześnie funkcję podwodnego półwyspu do siedzenia. 1,00 kpl.

41 1.4.4 Niecka brodzika dla dzieci (D 2) Basen ze stali szlachetnej KPB Niecka basenu Niecka brodzika dla dzieci Niecka brodzika dla dzieci, z wyposażeniem instalacyjnym oraz atrakcjami. Konstrukcja i materiał jak opisano powyżej. Materiał: Stal nierdzewna Maksymalna zawartość chlorków (Cl-): w wodzie o temperaturze do 30 C wynosi: w wodzie o temperaturze do 35 C wynosi: 500mg/l 400mg/l 1,00 kpl. Elementy wbudowane Schody do niecki, Wykonanie jak opisano powyżej, szerokość biegu schodów ok 6 m, 2-stopniowe. 1,00 szt. Poręcz schodów wejściowych (od str. ściany) dla schodów 3-stopniowych, z polerowanej, giętej rury ze stali szlachetnej, z zabezpieczeniem bocznym na wysokości kolan. Podparcie musi trwale wytrzymać wymagane obciążenie. Długość: ok. 0,5 mb. 2,00 szt. Poręcz schodów wejściowych (dzieląca)

42 dla schodów 2-stopniowych, z polerowanej, giętej rury ze stali szlachetnej, z zabezpieczeniem bocznym na wysokości kolan. Podparcie musi trwale wytrzymać wymagane obciążenie. Długość: ok. 0,5 mb. 1,00 szt. Kanał denny wlotowy łącznie z bezśrubową pokrywą jak opisano powyżej. Kanał łącznie z wymaganym orurowaniem zasilającym oraz orurowaniem odprowadzającym wodę do studzienki spustowej niecki, z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , PN 10, otwór wg PN-EN , do 0,5 m poza nieckę ze stali szlachetnej Wymiary zestawcze: szerokość w świetle: 200 mm; wysokość w świetle: wg wymagań hydraulicznych 1,00 kpl. Pokrywa serwisowa, bezśrubowa kanału dennego Umiejscowienie wg potrzeb. Umożliwia demontaż pokrywy całego kanału w celu czyszczenia. Zamocowana przy pomocy bezśrubowego szybkiego zamknięcia, które pozwala obsłudze basenu na szybkie i łatwe otwieranie i zamykanie, również, gdy basen jest napełniony. 1,00 kpl. Dysza denna, wlotowa łącznie z bezśrubową pokrywą łącznie z wymaganym orurowaniem zasilającym oraz orurowaniem odprowadzającym wodę do studzienki spustowej niecki, z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , PN 10, otwór wg PN-EN , do 0,5 m poza nieckę ze stali szlachetnej. Pokrywa zamocowana przy pomocy bezśrubowego szybkiego zamknięcia, które pozwala obsłudze basenu na szybkie i łatwe otwieranie i zamykanie, również, gdy basen jest napełniony. Wymiary zestawcze: szer. w świetle: 200 mm; wys. w świetle: wg wymagań hydraulicznych 1,00 kpl. Odpływ rynny przelewowej w przebiegu rynny w przebiegu prostych i okrągłych zewnętrznych rynien przelewowych, łącznie z orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , PN 10, otwór wg PN-EN do 0,5 m poza nieckę ze stali szlachetnej. 1,00 kpl. Wyposażenie instalacyjne Odpływ z niecki do przyłączenia rury DN 80 z bezśrubową pokrywą do opróżniania niecki basenu, składająca się ze skrzynki ze stali nierdzewnej z kotwami, pokrywa z blachy perforowanej na równym poziomie z dnem (podwaliną) niecki, ok. 28 x 28 cm, otwór okrągły 8 mm łącznie z orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN 80, PN 10, otwór wg PN-EN do 0,5 m poza nieckę ze stali szlachetnej. Pokrywa zamocowana przy pomocy bezśrubowego szybkiego zamknięcia, które pozwala obsłudze basenu na szybkie i łatwe otwieranie i zamykanie, również, gdy basen jest napełniony. Wykonanie zgodnie z normą PN-EN , potwierdzone zaświadczeniem TÜV o zgodności zastosowanych urządzeń basenowych do wymiany wody z wymaganiami norm PN-EN , PN-EN ,00 szt. Urządzenie do poboru wody chlorowanej Stołek do siedzenia

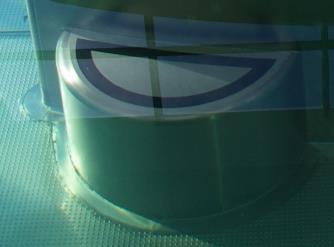

43 Stołek do siedzenia ze stali nierdzewnej wraz z wbudowanym urządzeniem do poboru wody do pomiaru zawartości chloru, średnica 306mm, forma cylindryczna do lustra wody, obudowa boczna wykonana z częściowo perforowanej, giętej blachy ze stali nierdzewnej. Całość wraz orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN 50, PN 10, otwór wg PN-EN do 0,5 m poza nieckę ze stali szlachetnej, łącznie z zatyczką uszczelniającą od strony niecki DN 50 (na okres zimy lub przeprowadzania próby ciśnieniowej). Wykonanie zgodnie z normą PN-EN , potwierdzone zaświadczeniem TÜV o zgodności zastosowanych urządzeń basenowych do wymiany wody z wymaganiami norm PN-EN , PN-EN ,00 szt Wyposażenie niecki basenu D-2 Ruszt rynny, prosty, biały jak opisano powyżej. 7,00 mb. Narożniki rusztu ze skosem jak opisano powyżej. Wykonanie narożników rusztu ze złączem na ukos, styk pod kątem 90. 4,00 szt. Ruszt rynny, zaokrąglony biały jak opisano powyżej. 46,00 mb Piktogram "Dla osób nieumiejących pływać" jak opisano powyżej tabliczka z oznaczeniem "Dla osób nieumiejących pływać". 1,00 kpl. Piktogram "Nie skakać do wody z krawędzi basenu" jak opisano powyżej tabliczka z oznaczeniem "Nie skakać do wody z krawędzi basenu".

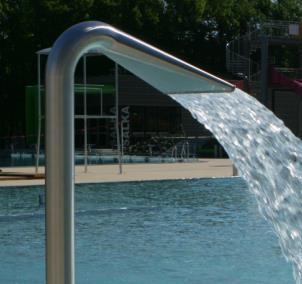

44 1,00 kpl Wyposażenie rekreacyjne basenu D-2 Dzwonek wodny z mocowaniem Dzwonek wodny z kołnierzem mocującym ze szlifowanej rury ze stali szlachetnej o średnicy 114 mm oraz płytą odporową biegnącej wokół zasłony wodnej, na dole spawana z kołnierzem mocującym, wysokość całkowita ok. 1,30 m, łącznie z orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN 100, PN 10, otwór wg DIN EN do 0,5 m poza nieckę ze stali szlachetnej. 2,00 szt. Jeż wodny ø 256 mm ze stali szlachetnej, średnica 256 mm, o kształcie cylindrycznym do lustra wody, na górze półkula z odpowiednimi otworami, na dole kołnierz mocujący szczelnie mocowany śrubami, łącznie z orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym ze stali nierdzewnej , DN 50, PN 10, otwór wg PN-EN do 0,5 m poza nieckę ze stali szlachetnej. 2,00 szt.

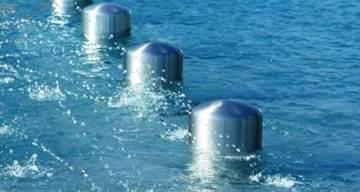

45 Stołek do siedzenia ø306 Stołek do siedzenia ze stali nierdzewnej o średnicy 306 mm, Do powierzchni lustra wody w kształcie cylindra, wykończone elementem płaskim. 5,00 szt. Zjeżdżalnia dla dzieci Smok jako zjeżdżalnia dla dzieci w formie smoka, z wzmocnionego włókna szklanego (w specjalnym wykonaniu), materiał GfK, wielokolorowa. W komplecie wbudowane schody wejściowe, długość ślizgu ok. 6 m. Włącznie z mocowaniem w dnie niecki. Wymiary: długość: 230 cm szerokość: 75 cm wysokość: 125 cm waga: 60 kg Produkt: firma POL-GLASS lub równoważny 1,00 szt. Zjeżdżalnia zewnętrzna dla dzieci np. Astrapool ( wg projektu CRS) 1 kpl Zjeżdżalnia zewnętrzna dla dzieci np. Astrapool ( wg projektu CRS) 1 kpl Ławeczka wewnątrzbrodzikowa z rur nierdzewnych ( wg projektu CRS) 1 kpl Ławeczka przybrodzikowa łuk., średnica 3,5 m konstr. nierdzewna ze szczeblinami HPL dł. 3,5 m ( wg projektu CRS) 1 kpl Parasol słoneczny przybrodzikowy o średnicy 5 m ( wg projektu CRS) 1 kpl Podziemne żelbetowe zbiorniki retencyjne (D 2) - zbiornik wyrównawczy (symbol D 4.1) - zbiornik wyrównawczy (symbol D 4.2) - zbiornik pomp (symbol D 4.3.1) - zbiornik wyrównawczy (symbol D 4.3.2) - zbiornik (symbol D 4.4) - komora pompowni wody ze zjeżdżalni (D 4.5)
