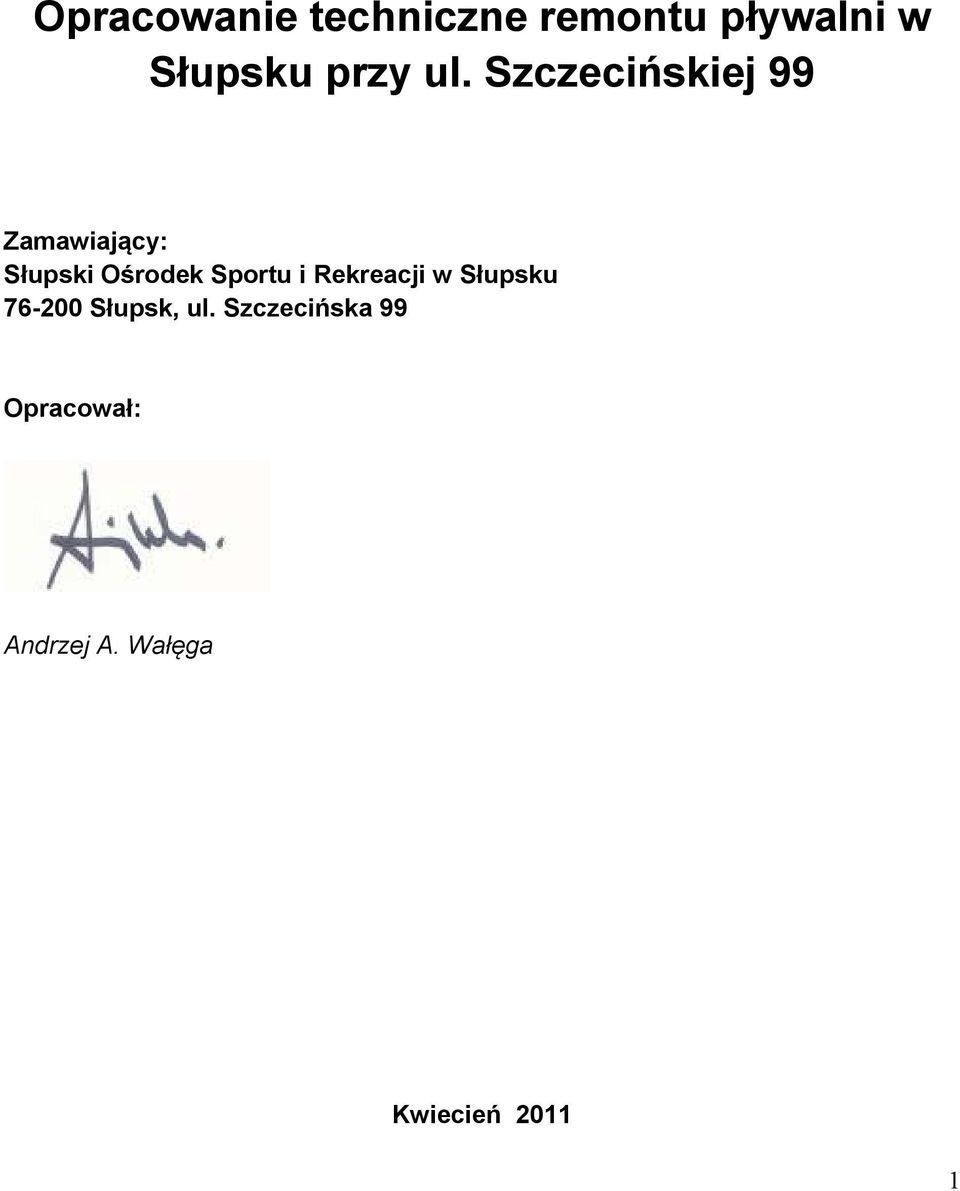

1 Opracowanie techniczne remontu pływalni w Słupsku przy ul. Szczecińskiej 99 Zamawiający: Słupski Ośrodek Sportu i Rekreacji w Słupsku Słupsk, ul. Szczecińska 99 Opracował: Andrzej A. Wałęga Kwiecień

2 SPIS TREŚCI 1. Podstawa opracowania 2. Stan istniejący i zakres remontu 3. Opis robót 3.1 Wymiana okładziny niecki 3.2 Ułożenie okładziny z płytek ceramicznych plaży basenowej 3.3 Remont stacji uzdatniania wody basenowej 4. Opis standardu wykonania niecki basenowej ze stali nierdzewnej 316L 4.1 Materiały 4.2 Powierzchnia 4.3 Wykonanie robót spawalniczych 4.4 Niecki basenów i elementy konstrukcyjne. 4.5 Spawanie rur 4.6 Obszary antypoślizgowe 4.7 Normy, wytyczne, ustawy 4.8 Wymagane dokumenty 4.9 Odbiór, przejęcie, uruchomienie próbne 5. Wymagania techniczne dotyczące robót budowlanych przy budowie basenów ze stali nierdzewnej CrNi 5.1 Uwagi ogólne 5.2 Wymagania odnośnie grup konstrukcyjnych 5.3 Przekazanie projektów 5.4 Dostawa i montaż 5.5 Zakotwienie 5.6 Koszty przygotowania placu budowy 5.7 Koszty zużycia energii 5.8 Roboty wykonywane przez prowadzącego budowę 6. Wymagania i wytyczne techniczne dotyczące niecki basenu 6.1 Wytyczne dotyczące wykonania ścian niecki basenu 6.2 Wytyczne dotyczące wykonania rynny przelewowej. 6.3 Wytyczne dotyczące wykonania zakotwienia ściany bocznej. 6.4 Wytyczne dotyczące wykonania dna niecki basenu. 6.5 Wytyczne dotyczące wykonania oznaczenia pasów torów pływackich. 6.6 Wymagania techniczne dotyczące schodów niecki basenu 6.7 Wymagania techniczne dotyczące systemu hydraulicznego niecki basenu 6.8 Przepływ pionowy za pomocą kanałów dennych 6.9 Dysze wlotowe 7. Wymagania techniczne dotyczące osprzętu niecki basenu 7.1 Wytyczne dotyczące wykonania rusztu rynien przelewowych 7.2 Wytyczne dotyczące wykonania tabliczek z oznakowaniem niecki basenu 2

3 8. Specyfikacja wyposażenia instalacyjnego i technicznego 8.1 Wyposażenie niecki basenu 8.2 Wyposażenie instalacyjne Załączniki do opracowania: 1. Szkic rozmieszczenia elementów remontowanej stacji uzdatniania wody 2. Rzut poziomy niecki 3. Przekrój niecki 4. Książka przedmiarów 3

4 1. Podstawa opracowania: 1.1 Umowa o wykonanie dzieła 1.2 Wytyczne i konsultacje z Inwestorem 2. Stan istniejący i zakres remontu Stan istniejący: Niecka basenu sportowego zlokalizowana jest w budynku pływalni w Słupsku przy ul. Szczecińskiej 99. Konstrukcje niecki wykonano w technologii żelbetowej. Izolacje przeciwwodną niecki wykonano z: powłoki bitumicznej i okładziny ceramicznej. W 2001 r. dodatkowo nieckę uszczelniono folia basenową ułożona ją na okładzinę ceramiczną. W dniu dzisiejszym wykonane powłoki przeciwwodne są nieszczelne. Nieszczelność wynika z powodu upłynięcia ich terminu użytkowania w agresywnym środowisku (woda basenowa z chlorem). W związku z powyższym istnieje konieczność wymiany izolacji przeciwwodnej i okładziny niecki basenu na nową, a także wykonanie remontu opisanego w poniższym zakresie. Inwestor wybrał okładzinę z stali nierdzewnej, która łączy cechy izolacji przeciwwodnej i okładziny ceramicznej. Zakres remontu: 1) Wymiana okładziny niecki basenu sportowego przez zastosowanie stali nierdzewnej, 2) Wykonanie nowej okładziny ceramicznej plaży wokół niecki basenu sportowego o powierzchni ok. 300 m 2 z płytek antypoślizgowych o odporności na ślizganie dla klasy C wg DIN dla stref poruszania się boso, użytkowanych na mokro) w kolorze beżowym, 3) Remont stacji uzdatniania wody dla basenu sportowego wg szkicu i zestawienia elementów. 3. Opis robót : 3.1 Wymiana okładziny niecki : a) roboty rozbiórkowe: kanałów przelewowych z płytek systemowych oraz betonu polegające na usunięciu płytek oraz skuciu murków zlokalizowanych wzdłuż dłuższych krawędzi niecki basenowej, b) przygotowanie odpowiednio wyprofilowanego dna niecki pod konstrukcję stalową, wykonać wg projektu konstrukcyjnego niecki stalowej, należy wykonać podbudowę z chudego betonu grubości ok. 20 cm, w której zagłębione będą kanały oraz dysze napływowe ze stali nierdzewnej stanowiące element systemu hydraulicznego niecki basenowej, c) wykonanie dylatacji konstrukcyjnej, zastosować należy dylatację pomiędzy stropem nad podbaseniem a ścianami betonowymi niecki basenowej wzdłuż krawędzi przelewowych basenu, 4

5 d) wykonanie otworów w stropie w celu podłączenia nowych rynien przelewowych polegający na przewierceniu otworów w stropie nad podbaseniem dla przeprowadzenia przez nie króćców stalowych odpływów z rynien przelewowych, e) montaż niecki ze stali nierdzewnej zgodnie z wytycznymi opisu standardu wykonania niecki basenowej ze stali szlachetnej 316L. 3.2 Ułożenie okładziny z płytek ceramicznych plaży basenowej: a) przygotowanie podłoża : polegające na usunięciu istniejącej okładziny ceramicznej na posadzce wokół basenu (powierzchnia ok. 300 m 2 ) oraz wyrównaniu i uszczelnieniu posadzki pod nową okładzinę, b) wykonanie przejść szczelnych dla rur odprowadzających wodę z odwodnienia liniowego zainstalowanego w posadzce plaży basenowej wokół niecki, c) ułożenie antypoślizgowej okładziny ceramicznej dostosowanej do kolorystyki hali basenowej zgodnie z wymaganiami zamawiającego do oraz wykonanie spoinowania, d) uszczelnienie miejsca styku stali z płytkami przez zastosowanie elastycznej spoiny odpornej na działanie wody basenowej (wody z chlorem) 3.3 Remont stacji uzdatniania wody basenowej: a) wykonanie odpływów z rynien przelewowych do zbiornika retencyjnego, przewody wykonać należy z rur PVC minimum PN 6. Połączenia rurociągów wykonać należy jako klejone, kołnierzowe lub łączone na gwint w zależności od typu połączenia. b) wymiana dwóch pomp obiegowych, nowe pompy obiegowe dobrać pod względem wydajności do instalacji wyposażonej w dwa filtry ciśnieniowe o średnicy 2200 mm. Należy zastosować pompy pionowe z wbudowanym na ssaniu łapaczem włosów, wykonane z żeliwa / stali kwasoodpornej. Montaż pomp wykonać zgodnie z wymaganiami producentów dotyczącymi ich instalowania. Wszystkie pompy muszą posiadać aprobatę techniczną stwierdzającą przydatność do stosowania. Pompy muszą posiadać atest higieniczny Państwowego Zakładu Higieny. c) wykonanie kolektora w obrębie pomp mającego na celu umożliwienie naprzemiennej pracy pomp, tzn. każda z pomp może zasilać obydwa filtry. Zastosować należy armaturę dostosowaną do wymaganych parametrów pracy: ciśnienie min. 0,6MPa i temperaturę do 45 o C. Zawory kulowe i zwrotne do DN80 wykonane powinny być z PVC, przepustnice - ze stopu aluminium lub PVC, klapy zwrotne z PVC lub stali nierdzewnej. Na rurociągach mających kontakt z wodą basenową stosować jako uszczelnienia - EPDM. Armatura musi mieć atest higieniczny Państwowego Zakładu Higieny. d) wykonanie rurociągu na odcinku od pomp obiegowych do filtrów, przewody wykonać należy z rur PVC minimum PN 6. Połączenia rurociągów wykonać 5

6 należy jako klejone, kołnierzowe lub łączone na gwint w zależności od typu połączenia. e) wykonanie rurociągów zasilających kanały napływowe w basenie, przewody wykonać należy z rur PVC minimum PN 6. Połączenia rurociągów wykonać należy jako klejone, kołnierzowe lub łączone na gwint w zależności od typu połączenia. Zastosować należy armaturę dostosowaną do wymaganych parametrów pracy: ciśnienie min. 0,6MPa i temperaturę do 45 o C. Zawory kulowe i zwrotne do DN80 wykonane powinny być z PVC, przepustnice - ze stopu aluminium lub PVC, klapy zwrotne z PVC lub stali nierdzewnej. Na rurociągach mających kontakt z wodą basenową stosować jako uszczelnienia - EPDM. Armatura musi mieć atest higieniczny Państwowego Zakładu Higieny. f) wykonanie podłączenia wymienników ciepła, przewody wykonać należy z rur PVC minimum PN 10. Połączenia rurociągów wykonać należy jako klejone, kołnierzowe lub łączone na gwint w zależności od typu połączenia. Zastosować należy armaturę dostosowaną do wymaganych parametrów pracy: ciśnienie min. 0,6MPa i temperaturę do 70 o C. Zawory kulowe i zwrotne do DN80 wykonane powinny być z PVC, przepustnice - ze stopu aluminium lub PVC, klapy zwrotne z PVC lub stali nierdzewnej. Na rurociągach mających kontakt z wodą basenową stosować jako uszczelnienia - EPDM. Armatura musi mieć atest higieniczny Państwowego Zakładu Higieny. g) wykonanie odwodnienia posadzki stacji uzdatniania wody polegające na posadowieniu odwodnień liniowych, zbiorczego kanału odpływowego oraz studzienki wyposażonej w pompę. Lokalizacja wymienionych elementów wg schematu rozmieszczenia elementów modernizowanej stacji uzdatniania wody basenowej h) włączenie istniejących urządzeń kontrolno-pomiarowych i dozujących do nowej części instalacji technologicznej. Przewody transportu środków chemicznych wykonać z rur PE zbrojonych. Przewody muszą mieć atest higieniczny Państwowego Zakładu Higieny. 4. Opis standardu wykonania niecki basenowej ze stali nierdzewnej 316L 4.1 Materiały Materiały i elementy konstrukcyjne obiektu basenowego wykonać, ze stali szlachetnej nierdzewnej zgodnie z PN-EN część Powierzchnia Powierzchnie widoczne należy wykonać z walcówki o gładkiej jasnej powierzchni (gołej) 2B wg PN-EN W miejscach, w których jest to wymagane, należy wykonać powierzchnię szlifowaną ziarnem 400. Spoiny pozostają zasadniczo bez obróbki mechanicznej. W miejscach, w których jest to wymagane, spoiny czołowe należy wygładzić przez szlifowanie, jednak nie dotyczy to spoin pachwinowych. W obszarze krawędzi przelewowej basenu wszystkie spoiny od strony wody należy wygładzić przez szlifowanie. Niedopuszczalne jest stosowanie powłok PCW oraz okładzin foliowych. 6

7 4.3 Wykonanie robót spawalniczych Wykonywanie połączeń spawanych należy potwierdzić w zakresie stosowanych dodatków spawalniczych, fachowej obróbki wstępnej materiałów, jak również fachowego przeprowadzania procesu spawania zgodnie z PN-EN 729-2, PN-EN 287 część 1. Należy wnieść dowód posiadania przez jednostkę wykonawczą własnego technologa spawania oraz podać uprawnienia spawaczy dla uwzględnianych robót. 4.4 Niecki basenów i elementy konstrukcyjne. Spoiny należy wykonać zgodnie z PN-EN 25817, PN-EN 288, PN-EN i PN-EN 439 jako spawane łukowo w osłonie gazów ochronnych (argon) przy ustalonych parametrach spawania. Powstałe przez niepełną osłonę gazem ochronnym warstwy zgorzeliny należy usunąć poprzez wytrawienie. Brak przetopu spoiny w grani, jak również karby są niedopuszczalne. Wszystkie spoiny należy wykonać z osłoną grani wg normy. Jako materiał dodatkowy należy zastosować dodatek spawalniczy tego samego rodzaju. 4.5 Spawanie rur Jednostronne spawanie rurociągów należy przeprowadzić z odpowiednią osłoną grani. Należy przestrzegać przy tym następujących norm: PN-EN PN-EN PN-EN 439 PN-EN Spoiny połączeń rura/rura, rura/zawinięcie obwodowe obrzeża należy wykonać jako przetopioną spoinę czołową z osłoną grani. 4.6 Obszary antypoślizgowe Obszarami antypoślizgowymi są: ruszt rynien przelewowych, stopnie schodów, dna niecek basenów do nauki pływania, wielofunkcyjnych lub też niecki z odpowiednią głębokością wody (do 2,20 m) pokrywa kanału w dnie przy głębokości wody do 2,20m. Należy zachować własności antypoślizgowe, wymagane wg PN-EN Należy przedstawić świadectwo badań właściwości antypoślizgowych dla wykładzin podłogowych dla stref poruszania się na boso, użytkowanych na mokro, potwierdzające spełnienie wymagań odporności na ślizganie dla klasy oceny 24º. Antypoślizgowe wytłoczenia powierzchniowe podłóg, drabinek, schodów itp. należy zrealizować jednakowo pod względem wzoru i wykonania. 4.7 Normy, wytyczne, ustawy Realizacja przewidzianych do wykonania robót budowlanych winna spełniać wszystkie normy i przepisy prawa, w szczególności: 7

8 PN-EN Wyposażenie basenów pływackich. Część 1: Ogólne wymagania bezpieczeństwa i metody badań. PN-EN : Wyposażenie basenów pływackich - Część 2: Dodatkowe szczegółowe wymagania bezpieczeństwa i metody badań drabin, schodów drabinowych i poręczy, PN-EN : Wyposażenie basenów pływackich Część 3: Dodatkowe szczegółowe wymagania bezpieczeństwa i metody badań urządzeń basenowych przeznaczonych do wymiany wody, PN-EN :2001- Wyposażenie basenów pływackich Część 4: Dodatkowe szczegółowe wymagania bezpieczeństwa i metody badań słupków startowych, PN-EN : Wyposażenie basenów pływackich Część 5: Dodatkowe szczegółowe wymagania bezpieczeństwa i metody badań lin torowych, PN-EN : Wyposażenie basenów pływackich Część 8: Dodatkowe szczegółowe wymagania bezpieczeństwa i metody badań właściwości rekreacyjnych wody, DIN Wymagania w zakresie Antypoślizgowe wykładziny podłogowe WYMAGANIA SANITARNO-HIGIENICZNE DLA KRYTYCH PŁYWALNI opracowanie: mgr inż. Czesław Sokołowski, oparte na EN-19643, Rozporządzenia Rady Ministrów z dn w sprawie określenia bezpieczeństwa osób przebywających w górach, pływających, kąpiących się i uprawiających sporty wodne. (Dz. U. 57 poz. 358). Przepisy dotyczące bezpieczeństwa i higieny pływalni krytych i otwartych PKWiU Konstrukcje stalowe PN-EN stale nierdzewne - techniczne warunki dostaw 4.8 Wymagane dokumenty Dostawca niecek basenowych ze stali nierdzewnej ma obowiązek przedstawienia następujących dokumentów: Wykaz minimum dwóch zrealizowanych obiektów w zakresie dostawy i montażu niecek basenowych ze stali nierdzewnej, spawanych, bez powłok PCW oraz okładzin foliowych, o powierzchni lustra wody każdego z nich nie mniejszej niż 300 m2, wykonanych w technologii elektrochemicznego trawienia pasów torów pływackich w dnie i na ścianach nawrotowych. Wykaz może obejmować jedynie realizacje, które miały miejsce w okresie ostatnich pięciu lat, a jeżeli okres prowadzenia działalności jest krótszy - w tym okresie, z podaniem daty i miejsca wykonania wraz z załączonymi referencjami potwierdzającymi, że roboty te zostały wykonane należycie, Atest Higieniczny Państwowego Zakładu Higieny w Warszawie dla niecek ze stali nierdzewnej basenów kąpielowych i solankowych, Atest Higieniczny Państwowego Zakładu Higieny w Warszawie dla wyposażenia niecek basenów ze stali nierdzewnej jak zjeżdżalnie, 8

9 słupki, pasy torów pływackich trawione elektrochemicznie, fontanny, wodospady, krzesełka i wejścia dla niepełnosprawnych, Świadectwo badania antypoślizgowości powierzchni blach profilowanych o grubościach odpowiednio wg zastosowania: 1,5mm, 2mm, 2,5mm, wg wymagań PN-EN potwierdzające spełnienie najwyższej klasy oceny 24º, Poświadczenie instytucji szkoleniowo badawczej w zakresie techniki spawalniczej w kwestii kwalifikacji producenta niecek ze stali nierdzewnej dotyczących spawania konstrukcji stalowych zgodnie z DIN : , Certyfikat zgodności z wymaganiami jakości dotyczącymi spawania materiałów metalowych wg PN-EN ISO Świadectwo badania antypoślizgowości powierzchni podestów słupków startowych wg PN-EN (spełnienie klasy oceny 24º) oraz DIN (spełnienie wymagań w obszarze zastosowań C), Świadectwo badania antypoślizgowości rusztów rynny przelewowej wg PN-EN (spełnienie klasy oceny 24º) oraz DIN (spełnienie wymagań w obszarze zastosowań C), Świadectwo badania antypoślizgowości perforowanej blachy osłon urządzeń do zasysania wody wg DIN (spełnienie wymagań w obszarze zastosowań C), Zaświadczenie TÜV o zgodności zastosowanych urządzeń basenowych do wymiany wody z wymaganiami norm PN-EN :2001, PN-EN :2001 w szczególności takich jak: o kanały ssawne, o urządzenia poboru wody do analizy, o odpływy denne, Zaświadczenie TÜV o zgodności słupków startowych z wymaganiami norm PN-EN :2001, oraz PN-EN :2001. Zaświadczenie TÜV o zgodności płyt nawrotowych z wymaganiami norm PN-EN :2001, PN-EN :2001, oraz wymaganiami FINA Wymienione powyżej dokumenty należy przedłożyć każdorazowo u zamawiającego do kontroli i oceny pod względem spełnienia wymagań, przed podpisaniem umowy z dostawcą niecek basenowych ze stali nierdzewnej, po rygorem jej unieważnienia. 4.9 Odbiór, przejęcie, uruchomienie próbne Szczelność: Cała konstrukcja podlega kontroli szczelności metodą penetracyjną. Wymiary: W przypadku basenów sportowych wymiary muszą zostać potwierdzone protokołem biura geodezyjnego. Niwelacja: Należy ją potwierdzić protokołem biura geodezyjnego. 9

10 Hydraulika basenowa: Hydraulikę basenową należy potwierdzić na podstawie próby barwienia wody według wytycznych właściwego urzędu odbioru we współpracy z eksploatatorem stacji uzdatniania wody. Pozostałe dokumenty: Do odbioru wymagane jest przekazanie instrukcji obsługi i dokumentacji basenu (rysunki, plany inspekcji), jak również zestaw do pomiaru zawartości chloru w celu regularnej kontroli koncentracji chloru w wodzie basenowej. Wymagane jest również potwierdzenie własności antypoślizgowych przez atest uprawnionej jednostki kontrolnej. Przesyłanie wzorów Wymienione poniżej wzory należy przedłożyć każdorazowo u prawomocnego przedstawiciela inwestora do kontroli i oceny pod względem spełnienia wymagań, przed podpisaniem umowy z dostawcą niecek basenowych ze stali nierdzewnej po rygorem jej unieważnienia. Powierzchnia antypoślizgowa dna Pasy torów pływackich trawionych elektrochemicznie Ruszt rynny przelewowej o powierzchni antypoślizgowej Pokrywy kanału dennego o powierzchni antypoślizgowej z dyszami wlotowymi Piktogram 5. Wymagania techniczne dotyczące robót budowlanych przy budowie basenów ze stali nierdzewnej CrNi : 5.1 Uwagi ogólne Poniższe roboty dotyczą wznoszenia basenów, przy których powierzchnie mające bezpośredni kontakt z wodą, statyczne usztywnienie i podparcie, jak również cała konstrukcja wykonywane są ze stali szlachetnej nierdzewnej. Konstrukcja składa się ze ścian bocznych przenoszących obciążenia statyczne, podpartych na górze i na dole (patrz też zakotwienie bocznych ścian) i dna ukształtowanego jako nie napięta powierzchnia metalowa. Grupy konstrukcyjne, składające się na grupy robót, basenu ze stali szlachetnej to: 01. niecka basenu 02. elementy wbudowane basenu 03. hydraulika basenu 04. wyposażenie basenu 05. wyposażenie instalacyjne 06. urządzenia rekreacyjne 5.2 Wymagania odnośnie grup konstrukcyjnych 10

11 Zadania, które mają do spełnienia grupy konstrukcyjne, przedstawione są każdorazowo w uwagach wstępnych. Szczelna konstrukcja basenu powstaje w wyniku montażu grup konstrukcyjnych za pomocą spawania łukowego w osłonie gazów ochronnych. Obrzeże basenu, które jako element budowlany mieści się pomiędzy plażą a powierzchnią wody stanowi istotną część konstrukcyjną, jako miejsce przejściowe pomiędzy obszarami pełniącymi różne funkcje, a także różnymi materiałami i ma do spełnienia następujące zadania: odprowadzanie przelewającej się wody (funkcja przelewu bocznego) w trakcie użytkowania basenu, zamocowanie różnych elementów wbudowanych, 5.3 Przekazanie projektów Opracowanie i przekazanie wszystkich niezbędnych do realizacji zadania szczegółowych projektów wykonawczych, a przede wszystkim połączeń elementów konstrukcyjnych ze stali szlachetnej z konstrukcją budowlaną, odpowiednio do lokalnej sytuacji. Wszystkie projekty należy przekazać i przedstawicielowi inwestora w ilości 3 egz. do aprobaty/dopuszczenia, każdorazowo przed rozpoczęciem realizacji robót. 5.4 Dostawa i montaż Dostawa i fachowy montaż wszystkich części basenu w zakresie ujętym w dokumentacji kontraktowej włącznie z dostawą do określonego miejsca przeznaczenia, rozładunkiem i osadzeniem (transportowe urządzenia pomocnicze, np. użycie żurawia). Organizacja personelu montażowego włącznie z pomocnikami i wszystkimi urządzeniami niezbędnymi do wykonania robót związanych z obróbką blachy i robót spawalniczych. 5.5 Zakotwienie Zakotwienie elementów konstrukcyjnych ze stali szlachetnej do konstrukcji budowlanej na gotowo, przy czym należy pamiętać o przygotowaniu we właściwym czasie ewentualnych elementów wbudowanych. 5.6 Koszty przygotowania placu budowy Koszty przygotowania placu budowy dla zespołu wykonującego roboty w stali szlachetnej należy wliczyć do ceny ryczałtowej. 5.7 Koszty zużycia energii Koszty zużycia energii zaliczają się zgodnie z procedurą rozłożenia kosztów do ceny kosztów własnych, tak samo ubezpieczenie budowy zawarte przez inwestora. 11

12 5.8 Roboty wykonywane przez prowadzącego budowę Przygotowanie we właściwym czasie planów inwentaryzacyjnych lub danych pomiarowych w celu poprawnego sporządzenia dokumentacji warsztatowej basenu Sprawdzenie pod względem statycznym odpowiednio do wybranego wariantu wbudowania niecki basenu nośności niecki żelbetowej. Osadzenie przygotowanych przez dostawcę basenu elementów wbudowanych ze stali szlachetnej, jak podłoża do przyspawania, przepusty w obiektach betonowych itp. Wykonanie wymaganych wycięć Wyprofilowanie dna basenu poprzez wykonanie wylewki betonowej gr. 20 cm 6. Wymagania i wytyczne techniczne dotyczące niecki basenu : Pozycja niecki basenu obejmuje ściany boczne, rynny przelewowe, odpowiednie zakotwienia elementów ścian oraz dno niecki basenu. Z tych elementów powstaje szczelna niecka basenu. Powierzchnie ścian i dna, które odejmuje się w związku z montażem elementów wbudowanych, np. schodów, ławek, kanałów dennych itp., należy w tych pozycjach uwzględnić, tzn. należy je w tych pozycjach wyliczyć. Materiał: Nierdzewna stal szlachetna, materiał nr o ile w obrębie poszczególnych pozycji nie wymaga się odrębnie innych materiałów Powierzchnia: blachy ścian do dna: rynna: dno: spoiny: szlifowane od strony wody szlifowane stal walcowana, gładka jasna stal walcowana, gładkie jasna tylko w obszarze obrzeża basenu 6.1 Wytyczne dotyczące wykonania ścian niecki basenu. Ściany niecki basenu z gładkiej blachy należy tak usztywnić, aby przyjęły one parcie wody względnie występujące obciążenia pionowe oraz aby obciążenia te były odprowadzane poprzez górne i dolne zakotwienia. Ściany czołowe niecek basenów sportowych należy wykonać do głębokości wody 0,8m jako anty poślizgowe powierzchnie nawrotu. W obszarach o głębokości wody powyżej 1,35 m należy przewidzieć biegnący wokół stopień spoczynkowy na wysokości 1,20 poniżej poziomu lustra wody, o szerokości stopnicy minimum 0,10 m. Ściana niecki basenu 12

13 opada poniżej stopnia spoczynkowego pionowo aż do dna niecki. Nie zezwala się na ukształtowanie stopnia spoczynkowego w formie wspornika. Ściany niecki przeznaczone do przyłączenia zewnętrznej rynny przelewowej (rynna fińska) należy wykonać z krawędzią przelewową wyprofilowaną wewnątrz pod kątem ok. 30 jako przelew do stałego i równomiernego odprowadzania wody powierzchniowej. Odchylenie krawędzi przelewowej od poziomu na obwodzie niecki basenu nie może przekraczać ±2 mm. Połączenia narożne należy wykonywać pod kątem < 90 i promieniu > 25 mm. 6.2 Wytyczne dotyczące wykonania rynny przelewowej. Należy zapewnić równomierny odpływ wody wewnątrz rynny do otworów wylotowych. Należy zapobiec zalaniu krawędzi niecki wodą gromadzącą się w rynnie przelewowej. Prowadzenie wody od krawędzi przelewu do rynny przelewowej musi być stałe i równomierne. Przypisana do danej niecki powierzchnia wylotowa rynny przelotowej musi mieć spadek 12. W celu prawidłowego odprowadzania wody (strumienia szerokiego i wąskiego) należy umieścić w narożach rynny przelewowej płyty kierujące (zwrotne). Kształt odpływu rynny przelewowej do odprowadzania wody należy dostosować do wielkości tego strumienia wody, który ma być odprowadzany. Przyłączenie zewnętrznej strony rynny należy wykonać za pomocą profilu z tworzywa sztucznego lub kształtowanej stali szlachetnej odpowiednio do załączonych przekrojów ścian. 6.3 Wytyczne dotyczące wykonania zakotwienia ściany bocznej. Ściany niecki usztywnione żebrami są zasadniczo kotwione na górnej i dolnej krawędzi. Dolne i górne zakotwienie przeciwko działaniu sił pionowych następuje poprzez odpowiednie mocowanie do istniejącej konstrukcji ścian niecki basenowej. 6.4 Wytyczne dotyczące wykonania dna niecki basenu. Podział powierzchni dna poprzez rozmieszczenie blach dennych w połączeniu z systemem hydraulicznym jest z punktu formalnego bardzo ważnym elementem robót. Blachy denne z nierdzewnej stali szlachetnej należy ułożyć, na co najmniej 2- centymetrową zakładkę i zespawać oraz w sposób pewny połączyć konstrukcyjnie ze ścianami bocznymi. Dotyczy to również przyłączy do kanałów dennych oraz elementów wbudowanych niecki. Blachy denne są tłoczone powierzchniowo i mają własności antypoślizgowe. 6.5 Wytyczne dotyczące wykonania oznaczenia pasów torów pływackich. Pasy torów pływackich w dnie i na ścianach nawrotowych niecki basenu sportowego należy wykonać metodą trawienia elektrochemicznego na kolor kobaltowo niebieski, bezpośrednio na płytach dennych i na ścianach nawrotowych. Nie dopuszcza się wykonania pasów torów pływackich poprzez malowanie lub naspawanie ich na wspomniane wyżej obszary niecki 13

14 basenowej. Na żądanie zamawiającego należy przedstawić do wglądu próbki ww. elementów. Wymiarowanie wg przepisów FINA. 6.6 Wymagania techniczne dotyczące schodów niecki basenu Wytyczne dotyczące wykonania drabinki w niecce basenu. Należy wykonać 4 drabinki. Drabinki należy wykonać, jako przymocowane na stałe do ściany niecki w formie drabinki rurowej. Drabinki winny posiadać wymiary główne zgodne z PN-EN Drabinki prowadzą do stopnia spoczynkowego lub do dna. Odstęp pomiędzy stopnicami 30 cm. Najwyższy stopień na wysokości górnej krawędzi lustra wody. Wysokość niższej z dwóch poręczy różnej wysokości minimum 75 cm nad plażą, wysokość poręczy wyższej 20 cm wyżej. Poręcze należy trwale zakotwić na obrzeżu niecki basenu. Część podpory, stanowiąca łuk uchwytu od strony niecki nie może wystawać nad krawędź niecki i/lub odstawać od krawędzi niecki o więcej niż 15 cm. Przekrój poręczy średnica: minimum 3,8 cm, maksymalnie 5 cm 6.7 Wymagania techniczne dotyczące systemu hydraulicznego niecki basenu Materiał: Materiał na blachy: Materiał na rury: nierdzewna stal szlachetna, materiał nr nierdzewna stal szlachetna, materiał nr o ile w obrębie poszczególnych pozycji nie wymaga się odrębnie innych materiałów Wykonanie: Grubość materiału minimum: Powierzchnia: 2,0 mm stal walcowana, gładka jasna 6.8 Przepływ pionowy za pomocą kanałów dennych: W celu doprowadzenia czystej wody należy przewidzieć w dnie basenu kanały denne z demontowanymi pokrywami (możliwość konserwacji i czyszczenia) oraz dysze wlotowe wszystko ze stali szlachetnej, a w obszarach, które nie są zakryte kanałami dennymi dysze punktowe o takim samym wykonaniu. Elementy kanałów dennych należy wykonać w taki sposób, aby były w jednej płaszczyźnie z dnem niecki basenu (nie mogą wystawać). Uszczelnienie pomiędzy kanałem dennym a pokrywą należy wykonać za pomocą uszczelki elastycznej, odpornej na działanie wody zawierającej 14

15 chlor. Pokrycie kanałów dennych należy wykonać w zależności od głębokości wody materiałami takimi samymi jak powierzchnia dna niecki basenu w kształcie łatwo montowanych podłużnych pasów. Należy zwrócić uwagę na odpowiednią wytrzymałość na deformację pokrycia kanałów dennych. Blachy kryjące winny być więc wygięte do dołu. Przewidywany profil uszczelniający musi być zaciśnięty od góry. Należy go przewidzieć wokół każdego elementu kryjącego. Mocowania pokryw należy wybrać tak, aby możliwe było łatwe ich otwieranie również po latach. 6.9 Dysze wlotowe: Elementy wlotowe należy wykonać w całości ze stali nierdzewnej w taki sposób, aby były w jednej płaszczyźnie z dnem niecki basenu (nie mogą wystawać). Rozmieszczenie dysz wlotowych należy wybrać w taki sposób, aby nie powstawały strefy martwe. Rozmieszczenie to musi nastąpić według zasady równych warunków hydraulicznych dla każdej dyszy, wobec czego nie jest wymagane wstawianie pojedynczych dysz. Ciśnienie przed dyszami wlotowymi może wynosić maksymalnie 3m słupa wody. Wymiar przekrojów wylotu dysz należy ustalić odpowiednio do ilości tłoczonej wody oraz wymaganej odległości wyrzutu. Dysze należy przewidzieć z blachami maskującymi. Nie może istnieć możliwość wyciągnięcia ich przez osoby do tego nieupoważnione. 7 Wymagania techniczne dotyczące osprzętu niecki basenu 7.1 Wytyczne dotyczące wykonania rusztu rynien przelewowych Pręty rusztu należy dobrać zgodnie z wymaganiami hydraulicznymi i statycznymi. Cała konstrukcja musi przyjmować powstające obciążenia ruchome. Ruszt musi być odporny na działanie temperatur oraz wody basenowej i promieniowania UV. Pręty rusztu muszą mieć od strony górnej powierzchnię anty poślizgową i należy je rozmieścić w poprzek do rynny przelewowej. Szerokość pręta maks. 10 mm, odstęp pomiędzy prętami maks. 8 mm. W celu czyszczenia rusztu i rynny ruszt musi być posiadać możliwość demontażu, przy czym długość elementów rusztu należy planować na ok. 1 m. Materiał rusztu: polipropylen (PP) 7.2 Wytyczne dotyczące wykonania tabliczek z oznakowaniem niecki basenu Tabliczki z tworzywa sztucznego wykonane jako piktogram, dwuwarstwowy akryl, płyta podstawowa biała, grubość 3,2 mm, płyta górna błękitna lub czerwona. Płyta podstawowa biała, piktogram plus grawerowany wiersz, wielkość pisma ok. 45 mm, z zaokrąglonymi rogami, mocowana przez cztery otwory mocujące i specjalne śruby grzybkowe (płaskie okrągłe) do rusztu rynny przelewowej. Wielkość tablicy: ok. 150 x 150 mm 15

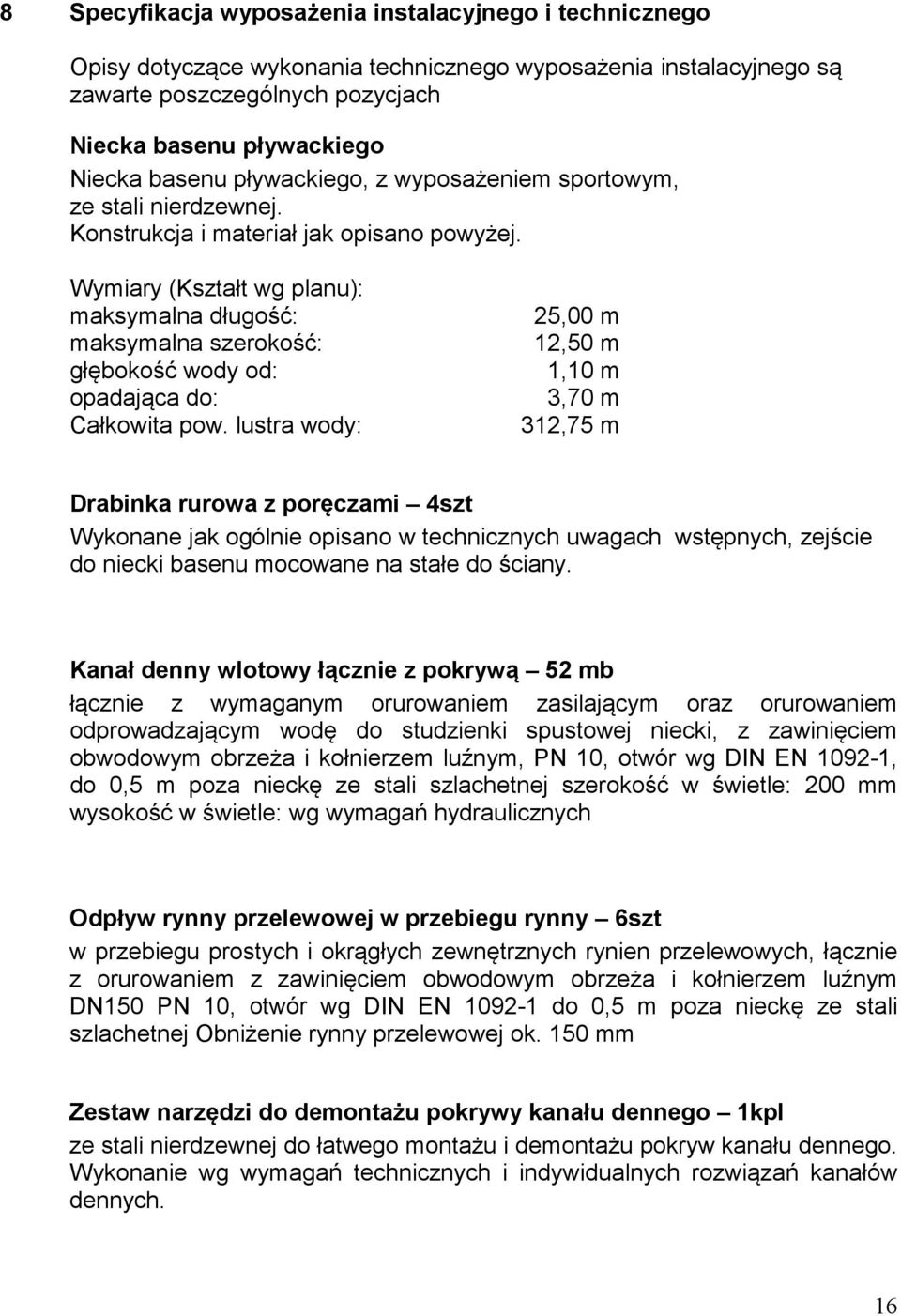

16 8 Specyfikacja wyposażenia instalacyjnego i technicznego Opisy dotyczące wykonania technicznego wyposażenia instalacyjnego są zawarte poszczególnych pozycjach Niecka basenu pływackiego Niecka basenu pływackiego, z wyposażeniem sportowym, ze stali nierdzewnej. Konstrukcja i materiał jak opisano powyżej. Wymiary (Kształt wg planu): maksymalna długość: maksymalna szerokość: głębokość wody od: opadająca do: Całkowita pow. lustra wody: 25,00 m 12,50 m 1,10 m 3,70 m 312,75 m Drabinka rurowa z poręczami 4szt Wykonane jak ogólnie opisano w technicznych uwagach wstępnych, zejście do niecki basenu mocowane na stałe do ściany. Kanał denny wlotowy łącznie z pokrywą 52 mb łącznie z wymaganym orurowaniem zasilającym oraz orurowaniem odprowadzającym wodę do studzienki spustowej niecki, z zawinięciem obwodowym obrzeża i kołnierzem luźnym, PN 10, otwór wg DIN EN , do 0,5 m poza nieckę ze stali szlachetnej szerokość w świetle: 200 mm wysokość w świetle: wg wymagań hydraulicznych Odpływ rynny przelewowej w przebiegu rynny 6szt w przebiegu prostych i okrągłych zewnętrznych rynien przelewowych, łącznie z orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym DN150 PN 10, otwór wg DIN EN do 0,5 m poza nieckę ze stali szlachetnej Obniżenie rynny przelewowej ok. 150 mm Zestaw narzędzi do demontażu pokrywy kanału dennego 1kpl ze stali nierdzewnej do łatwego montażu i demontażu pokryw kanału dennego. Wykonanie wg wymagań technicznych i indywidualnych rozwiązań kanałów dennych. 16

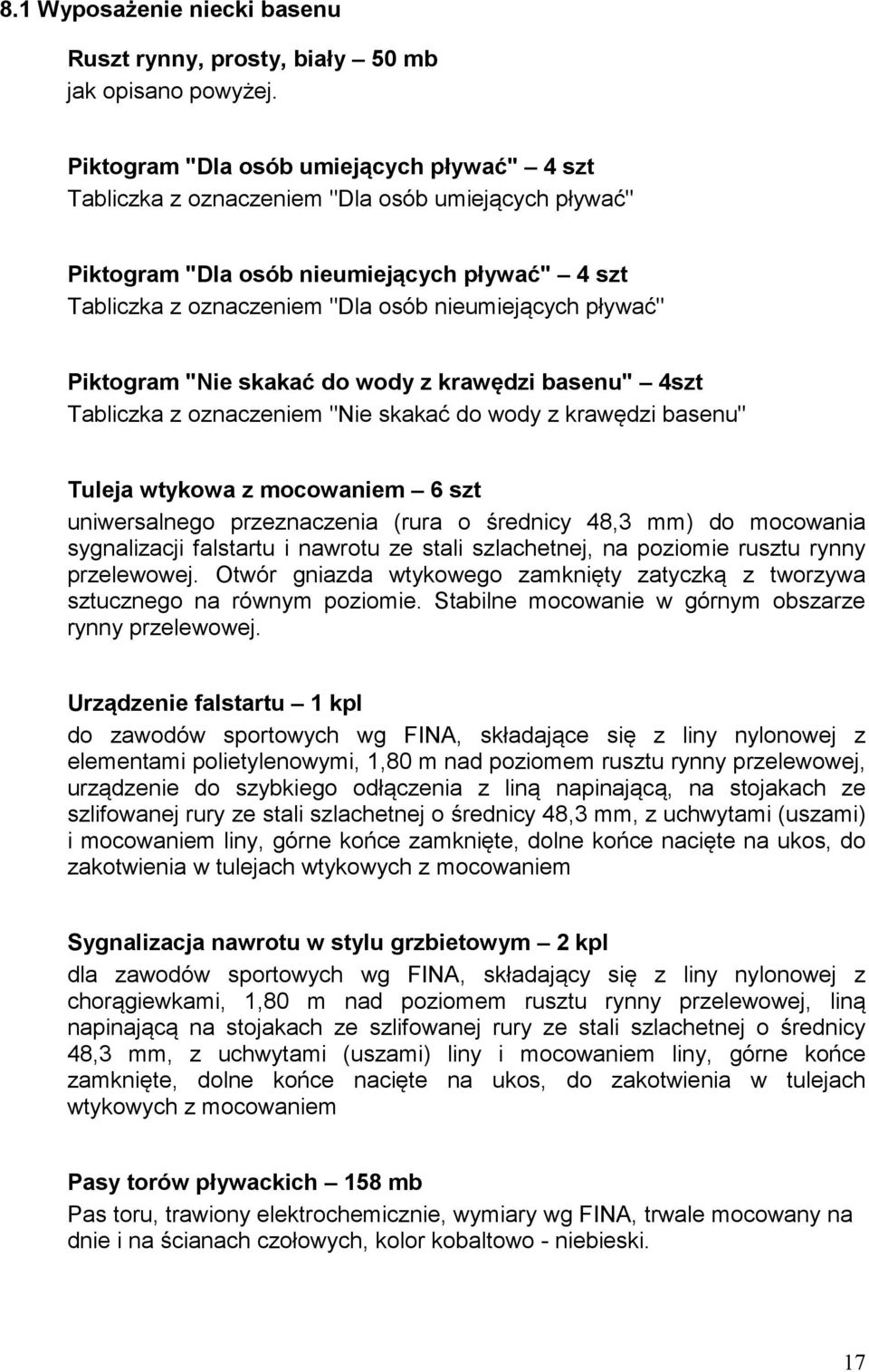

17 8.1 Wyposażenie niecki basenu Ruszt rynny, prosty, biały 50 mb jak opisano powyżej. Piktogram "Dla osób umiejących pływać" 4 szt Tabliczka z oznaczeniem "Dla osób umiejących pływać" Piktogram "Dla osób nieumiejących pływać" 4 szt Tabliczka z oznaczeniem "Dla osób nieumiejących pływać" Piktogram "Nie skakać do wody z krawędzi basenu" 4szt Tabliczka z oznaczeniem "Nie skakać do wody z krawędzi basenu" Tuleja wtykowa z mocowaniem 6 szt uniwersalnego przeznaczenia (rura o średnicy 48,3 mm) do mocowania sygnalizacji falstartu i nawrotu ze stali szlachetnej, na poziomie rusztu rynny przelewowej. Otwór gniazda wtykowego zamknięty zatyczką z tworzywa sztucznego na równym poziomie. Stabilne mocowanie w górnym obszarze rynny przelewowej. Urządzenie falstartu 1 kpl do zawodów sportowych wg FINA, składające się z liny nylonowej z elementami polietylenowymi, 1,80 m nad poziomem rusztu rynny przelewowej, urządzenie do szybkiego odłączenia z liną napinającą, na stojakach ze szlifowanej rury ze stali szlachetnej o średnicy 48,3 mm, z uchwytami (uszami) i mocowaniem liny, górne końce zamknięte, dolne końce nacięte na ukos, do zakotwienia w tulejach wtykowych z mocowaniem Sygnalizacja nawrotu w stylu grzbietowym 2 kpl dla zawodów sportowych wg FINA, składający się z liny nylonowej z chorągiewkami, 1,80 m nad poziomem rusztu rynny przelewowej, liną napinającą na stojakach ze szlifowanej rury ze stali szlachetnej o średnicy 48,3 mm, z uchwytami (uszami) liny i mocowaniem liny, górne końce zamknięte, dolne końce nacięte na ukos, do zakotwienia w tulejach wtykowych z mocowaniem Pasy torów pływackich 158 mb Pas toru, trawiony elektrochemicznie, wymiary wg FINA, trwale mocowany na dnie i na ścianach czołowych, kolor kobaltowo - niebieski. 17

18 8.2 Wyposażenie instalacyjne Odpływ z niecki do przyłączenia rury DN szt do opróżniania niecki basenu, składająca się ze skrzynki ze stali nierdzewnej z betonowymi kotwami, pokrywa z blachy perforowanej na równym poziomie z dnem (podwaliną) niecki, ok. 28 x 28 cm, otwór okrągły 8 mm łącznie z orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym DN 150, PN 10, otwór wg DIN EN do 0,5 m poza nieckę ze stali szlachetnej. Wykonanie zgodnie z normą PN-EN :2001, potwierdzone zaświadczeniem TÜV o zgodności zastosowanych urządzeń basenowych do wymiany wody z wymaganiami norm PN-EN :2001, PN-EN :2003 Urządzenie do poboru wody chlorowanej DN 50 1 szt do rury wodociągowej pomiarowej, składające się z mocowanej śrubami tarczy z blachy perforowanej ze stali szlachetnej oraz orurowaniem z zawinięciem obwodowym obrzeża i kołnierzem luźnym DN 50, PN 10, otwór wg DIN EN do 0,5 m poza nieckę ze stali szlachetnej, łącznie z zatyczką uszczelniającą od strony niecki DN 50 (na okres zimy lub przeprowadzania próby ciśnieniowej). Wykonanie zgodnie z normą PN-EN :2001, potwierdzone zaświadczeniem TÜV o zgodności zastosowanych urządzeń basenowych do wymiany wody z wymaganiami norm PN-EN :2001, PN-EN :
