TV LCD Sony chassis SE-1 i SE-1T

Transkrypt

1 wego [ TT31 ] i włączyć ją zmieniając ustawienie z OFF na ON. Uwaga! Po zakończeniu czynności serwisowych należy sprawdzić, czy informacja ECS zniknęła z ekranu. Jeśli informacja ECS jest nadal widoczna, należy wybrać opcję trybu testowego [ TT31 ] i wyłączyć ją zmieniając ustawienie z ON na OFF Nacisnąć na pilocie przycisk [ MENU ], aby wyświetlić menu pokazane na rysunku 3. BACKLIGHT HDMI SOUND IFADJUST ERROR MENU TV LCD Sony chassis SE-1 i SE-1T Aktualizacja oprogramowania i opis metod operowania danymi. Porada wyjaśnia, w jaki sposób można zaktualizować wersję oprogramowania w telewizorach skonstruowanych na bazie chassis SE-1 i SE-1T. W tym celu należy postępować zgodnie z procedurą opisaną poniżej. 1. Uzupełnienie pakietu oprogramowania 1.1. Włączyć telewizor głównym wyłącznikiem zasilania Zaprogramować pilot użytkownika RM-ED007 do pracy w trybie serwisowym Nacisnąć jednocześnie i przytrzymać przez co najmniej 3 sekundy następujące przyciski na pilocie: [ OSD ] => [ 5 ] => [ ]. Schematycznie pokazano tę operację na rysunku 1. i+ (ON SCREEN DISPLAY) 5 (CYFRA 5) (PROG ) Rys Nacisnąć dwukrotnie przycisk wyboru wejścia sygnału wideo, który obecnie działa jako przycisk aktywujący tryb testowy. W prawym górnym rogu ekranu powinien pojawić się komunikat TT. Na ekranie wyświetlane będą również inne informacje o statusie telewizora, przykładowo pokazane na rysunku 2. Jeśli wśród tych informacji nie pojawią się litery ECS, należy umożliwić komunikację ECS poprzez wybranie opcji trybu testo- ECS 26 AEP TT _ NORM DDC Rys. 2 DCMS SE1 v0.18 Mar06 FACTORY DATA: SERIAL NUMBER: 0004 *** *** WORKING TIME: 3:50 Rys W wyświetlonym na ekranie menu sprawdzić wersję oprogramowania telewizora, ponieważ ta informacja jest istotna dla podjęcia decyzji o tym co musi zostać zaktualizowane w urządzeniu. 2. Wymagania Uaktualnienie do najnowszej wersji pakietu oprogramowania, zawiera następujące elementy składowe oprogramowania Plik oprogramowania głównego mikrokontrolera (pokazane w menu trybu testowego TT jako v ****, który wymaga następujących elementów do uaktualnienia: interfejs TL3 Jig ( ), zwierający również kabel USB i kabel programowania, dostępny port USB, procesor Pentium III 130MHz, plik SE1_VCTP_*.ZIP lub SE1T_*.ZIP zawierający najnowszą wersję oprogramowania głównego mikrokontrolera, system operacyjny Windows zawierający program HyperTerminal Ustawienia pamięci NVM mogą być zmieniane przy użyciu pliku maski NVM: plik SE1_*.eep lub SE1T_*.eep, interfejs TL3 Jig ( ), w tym kabel USB i kabel programowania, dostępny port USB, procesor Pentium III 130MHz, plik SE1_VCTP_*.zip lub SE1T_*.zip zawierający dane NEW NVM i pliki maski. plik Code2.exe zawierający programu kodu do zapisu w pamięci nieulotnej Wersja 2. cyfrowego oprogramowania, pokazane w menu Digital jako *.*** : jeśli nośnik pamięci Memory Stick Pro nie jest obsługiwany, należy użyć zwykłego nośnika pamię-

2 ci Memory Stick, jeśli pamięć Memory Stick sformatowana w systemie Windows nie jest obsługiwana, należy użyć formatowania karty Memory Stick, do poleceń używać kliknięcia prawym klawiszem, plik SE1_MS_*.ZIP lub SE1T_MS_*.ZIP. 3. Sterowniki Płytka TL3 jest rodzajem interfejsu USB oferującym takie funkcje jak plug & play i hot swapping. Sterownik USB może być pobrany ze strony ftdichip.com. Na stronie głównej tej witryny internetowej należy wybrać Drivers VCP i pobrać odpowiedni sterownik VCP (Virtual COM Port) dla urządzenia FT232, odpowiadający używanemu systemowi operacyjnemu. Możliwe jest również pobranie i rozpakowanie pliku DRIVER_USB_TL3.ZIP (dostępnego w serwisie) do katalogu plików tymczasowych. Gdy tylko płytka interfejsu TL3 zostanie podłączona przez port USB, system operacyjny rozpozna nowe urządzenie. Należy wówczas zainstalować go, postępując zgodnie z instrukcjami systemu Windows. W razie potrzeby, skierować przeszukiwanie do lokalizacji, gdzie plik został tymczasowo rozpakowany. 4. Zmontowanie zestawu do aktualizacji oprogramowania 4.1. W tylnej pokrywie telewizora znajdują się małe zdejmowane drzwiczki, które umożliwia dostęp do gniazda serwisowego. W pobliżu gniazda CAM jest zdejmowana osłona dająca dostęp do gniazda MS rys. 4. Rys Wzmocnić dostarczony kabel płaski przymocowując do niego kawałek twardego plastiku (na przykład z płytki drukowanej) od dolnej strony patrz rysunek 5. Dzięki temu pokrywa tylna nie musi być zdejmowana. STRONA GÓRNA STRONA DOLNA Rys Aktualizacja oprogramowania głównego mikrokontrolera Rys. 6

3 5.1. Na dysku komputera PC w partycji C utworzyć katalog C:\SE1 lub C:\SE1T" i rozpakować do niego plik SE1_VCTP_V*.ZIP lub SE1T_*.ZIP Ustawić wszystkie przełączniki na płytce interfejsu TL3 w tej samej pozycji, pokazanej na rysunku Uruchomić program komunikacyjny ogólnego przeznaczenia HyperTerminal zawarty w systemie operacyjnym Windows rys Skonfigurować program HyperTerminal w sposób opisany poniżej: Utworzyć nowe połączenie New Connection rys. 8. Rys. 7 Rys. 10 a następnie nacisnąć przycisk Send ( Wyślij ). Rys. 8 W polu Connect using ( Połącz używając ) wybrać port szeregowy, do którego podłączony jest interfejs TL3. Rys. 11 Rys. 9 Wprowadzić prawidłowe ustawienia portu COM jak pokazano na rysunku 10. Wejść w zakładkę Transfer ( Przenoszenie ) => Send File ( Wyślij plik ), a następnie wybrać w niej rozpakowany na komputerze plik SE1(T)_*.BIN. W polu Protocol ( Protokół ) wybrać Xmodem, Rozpocząć przesyłanie plików przez przełączenie przełącznika MAIN FLASH (pokazanego na rysunku 12) na płycie TL3 w pozycję ON i ponownie powracając do pozycji OFF. Po zakończeniu transferu plików, pojawi się na ekranie komunikat HyperTerminal i telewizor zostanie automatycznie zresetowany. 6. Aktualizacja danych pamięci NVM 6.1. Rozpakować pliki SE1_VCTP_* zip lub SE1T_*.zip do katalogu C:\SE1 lub C:\SE1T Ustawić wszystkie przełączniki na płytce interfejsu

4 w tej samej pozycji (tak jak na rysunku Wyłączyć telewizor Podłączyć płaski kabel do złącza serwisowego (magistrala ECS) Włączyć telewizor Uruchomić aplikację CODE2.EXE poprzez dwukrotne kliknięcie na ikonę pokazaną na rysunku 13. Rys Zapis danych do pamięci NVM 7.1. Wybrać zakładkę File ( Plik ), a z wyświetlonej listy polecenie Write NVM Image[File ->NVM](W) ( Zapisz obraz NVM [Plik -> NVM] (W)]) i opcję [With verify read ] ( Ze sprawdzeniem odczytu ) rys. 15. Code2 Rys. 13 W przypadku prawidłowej konfiguracji, pojawią się dane z podłączonego urządzenia, jak pokazano na rysunku 14. Rys. 15 Rys. 14

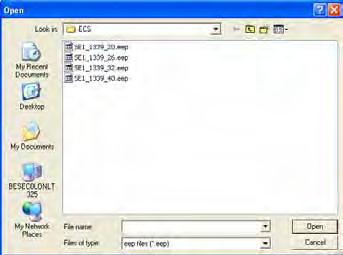

5 7.2. Wybrać odpowiedni plik EEP z folderu C:\SE1 (T) powstałych po rozpakowaniu plików SE1_ VCTP_****.ZIP lub SE1T_***.ZIP. Należy zauważyć, że w nazwach plików EEP, grupa czterech cyfr wskazuje wersję, natomiast grupa dwóch cyfr oznacza rozmiar ekranu telewizora. Przykładowe pliki pokazano na rysunku Po wybraniu Yes ( Tak ) otwiera się okno, w którym można wybrać plik Adjust_all.vma rysunek 18. Plik ten zakłada maskę na konkretne dane modelu, takie jak balans bieli, ustawienia osobiste, itp. i zachowuje je w pamięci NVM jako ustawienia fabryczne Okno NVM Access Setting ( Ustawienia dostępu do NVM ) dostarcza informacji o lokalizacji zapisanych danych. Bez zmieniania czegokolwiek należy zatwierdzić to okno klikając przycisk OK rysunek 19. Rys Gdy zostanie zakończony proces zapisu pojawia się komunikat Write completed ( Zapis zakończony ) rysunek 20. Należy zatwierdzić to okno klikając przycisk OK. Rys Po wybraniu odpowiedniego pliku EEP i kliknięciu w polecenie Open ( Otwórz ), kolejne okno oferuje wybór użycia pliku maski lub nie rys. 17. Celem tego pliku jest ochrona wartości skorygowanych w pamięci NVM przed zastąpieniem (nadpisaniem). Rys Po wybraniu No ( Nie ) dane pamięci NVM są zastępowane przez początkowe (inicjalizacyjne) dane z wybranego pliku. W ten sposób ustawione dane dla urządzenia są tracone. Rys Jak przechowywane dane NVM są zawieszone w części pamięci, nowe dane pamięci zostają wpisane do pamięci NVM przez naciśnięcie przycisku MAIN RST na płytce interfejsu TL3. Inną metodą jest wyłączenie telewizora, odłączenie od niego interfejsu TL3 i ponowne włączenie telewizora wyłącznikiem sieciowym. Po wejściu do menu trybu serwisowego należy sprawdzić, czy odpowiedni plik został zaktualizowany. 8. Aktualizacja oprogramowania cyfrowego Digital Software 8.1. Umieścić plik SE1_MS * lub SE1T_MS* do folderu tymczasowego. Następnie kliknąć nazwę pliku, aby rozpocząć rozpakowanie programem Win- Zip. Nacisnąć przycisk [ Extract ] i wybrać gniazdo nośnika pamięci Memory Stick, aby rozpakować do niego wszystkie pliki rys. 21. Rys. 18 Rys Wybrać Removable Disk ( Dysk wymienny ) nośnik pamięci Memory Stick, aby rozpocząć proces

6 sekund), wyłączyć telewizor, wyjąć kartę pamięci Memory Stick z gniazda telewizora, ponownie włączyć telewizor; w menu użytkownika User Menu wybrać kolejno Digital Set-up => Technical Set-up => System Information aby sprawdzić, czy oprogramowanie cyfrowe zostało zaktualizowane do wersji *** (na przykład 407). Rys. 22 ekstrakcji rys Na karcie pamięci Memory Stick zostanie utworzony folder z plikami pokazanymi na rysunku 23. Pierwsze trzy pliki i nazwy katalogów są tworzone przez aparat cyfrowy (patrz punkt 2.3). W chassis SE-1 i SE-1T oprogramowanie cyfrowe bazuje na chassis WAX2, w związku z czym nie należy się martwić nazwą utworzonego folderu: wax2_mheg. Rys Folder wax2_mheg powinien mieć strukturę pokazaną na rysunku 24. Rys Gdy wszystko jest zgodne z powyższymi wskazówkami, nośnik pamięci Memory Stick jest gotowy do rozpoczęcia aktualizacji cyfrowej części oprogramowania modeli TV z chassis SE-1. Postępować należy zgodnie ze wskazówkami podanymi poniżej: włączyć zasilanie telewizora, wybrać cyfrowy tryb pracy, odłączyć kabel zasilający lub wyłączyć telewizor, umieścić kartę pamięci Memory Stick w gnieździe znajdującym się w pobliżu czytnika kart PCMCIA (wcześniej należy zdjąć pokrywę zasłaniającą to gniazdo), ponownie podłączyć przewód zasilający lub włączyć zasilanie telewizora,. poczekaj na wyświetlanie znaków OSD (około 40
