1 DOKUMENTACJA TECHNICZNA Nazwa inwestycji: Zakres rzeczowy inwestycji: Branża: Adres obiektu budowlanego: REMONT DROGI POWIATOWEJ 1489K SĘKOWA ROZDZIELE W KM Odbudowa umocnień brzegowych potoku Męcianka zabezpieczających koronę drogi powiatowej 1489K Sękowa-Rozdziele DROGOWA Województwo: małopolskie Powiat: gorlicki Miejscowość: Sękowa Inwestor: Powiatowy Zarząd Drogowy w Gorlicach ul. Michalusa Gorlice Funkcja: Tytuł, imię, nazwisko Nr uprawnień podpis Projektował: mgr inż. Wacław Dubiel PDK/BO/0169/03 Opracował: mgr inż. Dominik Nigborowicz mgr inż. Paweł Świniarski Lipiec 2018 r. Egz. Nr...

2 SPIS ZAWARTOŚCI: DOKUMENTACJA TECHNICZNA... 1 SPIS ZAWARTOŚCI:... 2 OPIS TECHNICZNY DANE OGÓLNE OPIS STANU ISTNIEJĄCEGO DOKUMENTACJA FOTOGRAFICZNA OPIS STANU PROJEKTOWANEGO UWAGI KOŃCOWE... 6 CZĘŚĆ RYSUNKOWA... 7 ZAŁĄCZNIKI... 8 OŚWIADCZENIE... 9 KOPIA UPRAWNIEŃ I PRZYNALEŻNOŚCI DO IZBY

3 OPIS TECHNICZNY 1. DANE OGÓLNE 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt remontu drogi powiatowej 1489K Sękowa Rozdziele w km do polegający na odbudowie zniszczonych umocnień brzegowych potoku Męcianka, zabezpieczających bezpośrednio koronę drogi Podstawa opracowania Umowa z Inwestorem Obowiązujące rozporządzenia, normy i wytyczne w zakresie projektowania dróg, Uzgodnienia z Inwestorem, Wizja lokalna i pomiary w terenie Cel i zakres opracowania Opracowaniem objęto drogę powiatową nr 1489K Sękowa-Rozdziele i jej zabezpieczenie przed meandrem potoku Męcianka. W projekcie zawarto zakres prac przewidzianych do wykonania w ramach odbudowy umocnień. 2. OPIS STANU ISTNIEJĄCEGO Przedmiotowa droga zlokalizowana jest w powiecie gorlickim, w miejscowości Sękowa. Droga została gruntownie przebudowana w 2006 r., kiedy wykonano również zabezpieczenie korpusu drogowego od strony rzeki konstrukcją oporową z koszy gabionowych posadowionych w korycie rzeki na materacu siatkowo kamiennym. Rozwiązanie zostało wykonane w dwóch wariantach tj. dla odcinka koryta potoku Męcianka przylegającego bezpośrednio do drogi materac gabionowy został podparty oczepem żelbetowym i zabezpieczony narzutem z dużych głazów kamiennych, z kolei odcinek potoku meandrujący w kierunku północnym od drogi nie posiadał oczepu żelbetowego a materac gabionowy zabezpieczono tylko narzutem kamiennym. Odcinek z drugim rozwiązaniem został podmyty przez wody powodziowe w 2010 r. Konstrukcja z koszy siatkowo-kamiennych utraciła stabilność, przez co nie spełnia swojej roli i należy ją odbudować wg rozwiązania przyjętego dla odcinka umocnień przylegających bezpośrednio do drogi. Odbudowa realizowana będzie na działkach ewidencyjnych: - Gmina SĘKOWA [jednostka ewidencyjna _2], - Miejscowość SĘKOWA [obręb 0012], działka ewidencyjna 1201/1 1201/2 1204/2 1205/5 3797/1 3

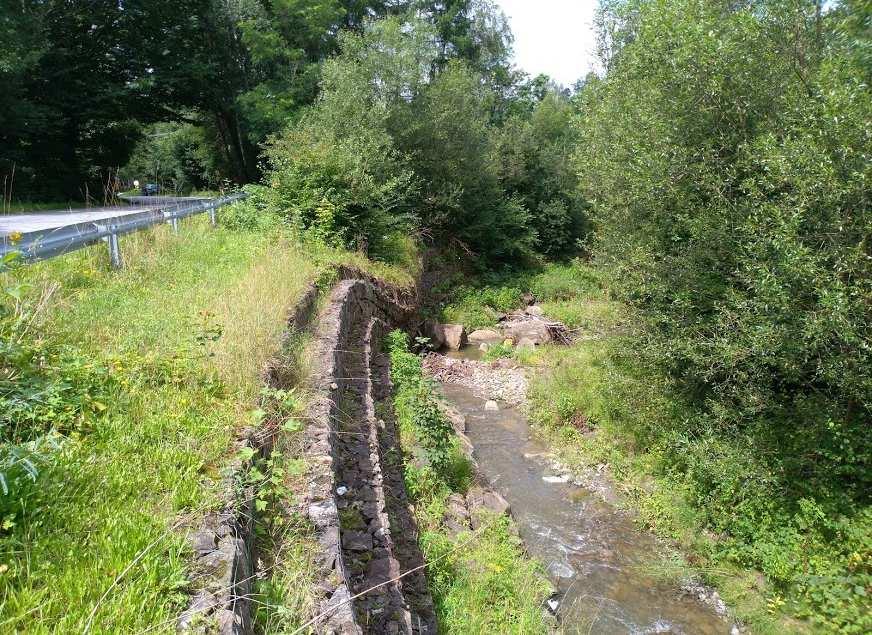

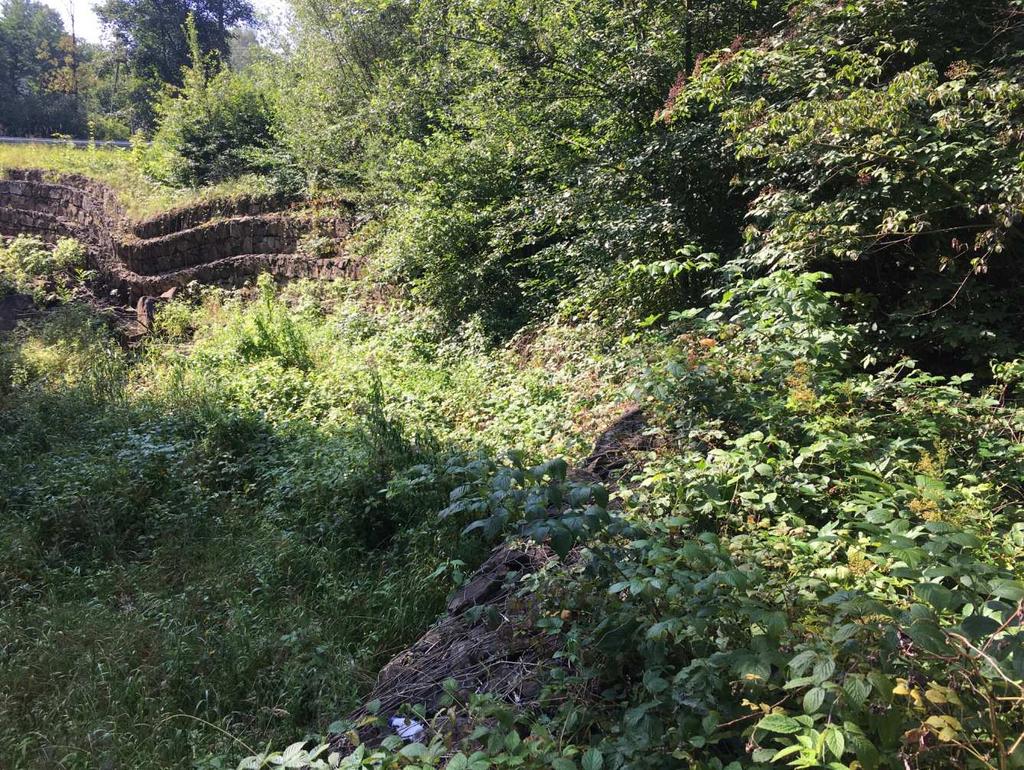

4 3. DOKUMENTACJA FOTOGRAFICZNA Widok uszkodzonych koszy siatkowo-kamiennych od strony wschodniej początek zakresu robót (w dole ochronny narzut kamienny wymagający kliniowania) Widok uszkodzonych koszy siatkowo-kamiennych od strony północnej koniec zakresu robót 4

5 4. OPIS STANU PROJEKTOWANEGO 4.1. Odbudowa umocnień z koszy siatkowo-kamiennych Do budowy umocnień należy użyć koszy siatkowych, wykonanych z siatki stalowej o sześciokątnych oczkach i podwójnym splocie drutów (niedopuszczalne jest użycie siatki o pojedynczym splocie - ogrodzeniowej). Drut stalowy cynkowo-aluminiowy lub z grubym ocynkiem i dodatkową powłoką z PCW. Kosze powinny być łączone drutem o tym samym zabezpieczeniu antykorozyjnym jak drut z którego wykonana jest siatka, lub zszywkami ocynkowanymi. Dla zastosowanego wyrobu należy przedstawić Deklarację Zgodności z odpowiednią Aprobatą Techniczną. Wymiary koszy: zgodnie z rysunkami w dokumentacji projektowej Wymiary oczka siatki; 8 x 10 cm Grubość drutu 2,7 mm Powłoki antykorozyjne stop cynkowo-aluminiowy 95%Zn 5%Al lub gruby ocynk (min.230 g/m2 ) + pwołoka PCW. Kosze wypełnić materiałem kamiennym z istniejących gabionów Geowłóknina Na styku koszy lub materacy z gruntem należy ułożyć geowłókninę techniczną z polipropylenu o następujących parametrach: Wodoprzepuszczalność (przy obciążeniu 2 kpa) Gramatura (w przypadku geowłókniny igłowanej) Wytrzymałość na rozciąganie Wytrzymałość na przebicie (CBR) min. 2,0 x 10-3 m/s min. 400 g/m2 min. 14,5 kn/m min. 2,0 kn Materiał powinien być odporny na działanie wszystkich naturalnie występujących w gruncie i wodzie związków alkalicznych, kwasów, oraz oleju i benzyny Oczep żelbetowy Zaprojektowano podparcie koszy siatkowo-kamiennych od strony potoku w formie oczepu żelbetowego na rzędzie słupów. Słupy wykonać jako wiercone Φ30 do głębokości 1,7m. Oczep i słupy projektuje się z betonu klasy C25/30 i stali AIIIN B500SP. Słupy i oczep zazbroić prętami 4 Φ12 i wypuścić pręty kotwione w belce Narzut kamienny Narzut kamienny wykonać z dużych głazów - nie mniejszych niż 50 cm. Kamienie winny być układane i klinowane między sobą, nie dopuszcza się klinowania drobnymi okruchami, jedynie kamieniem 30 50cm. Nachylenie skarpy narzutu winno być 1:2,5 minimum i łagodniejsze, najlepiej zmienne na długości. Przestrzenie między głazami wypełnić rumoszem skalnym lub masą ziemno-skalną. Na zakończeniu zakresu robót wykonać odbudowę gurtu o wymiarach 0,5x1,0x4,0m z kamienia przelanego betonem. 5

6 5. UWAGI KOŃCOWE Roboty związane z odbudową koszy siatkowo-kamiennych wykonać bez ingerencji w koryto potoku Męcianka. Nasyp drogowy za gabionami zagęścić do wskaźnika min. Is=0.95 Wszystkie roboty budowlane winny być prowadzone zgodnie z przepisami techniczno budowlanymi, obowiązującymi Polskimi Normami oraz zasadami wiedzy technicznej i przepisami BHP i pod nadzorem osoby do tego uprawnionej, przy użyciu wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania w budownictwie. Opracował: mgr inż. Wacław Dubiel 6

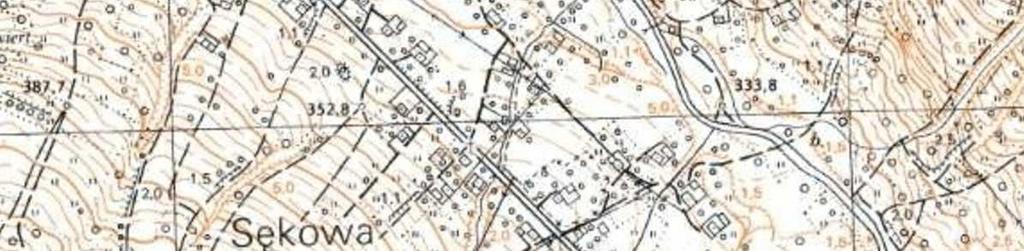

7 CZĘŚĆ RYSUNKOWA 7

8

9

10

11

12

13

14 ZAŁĄCZNIKI 8

15

16

17 Specjalne obszary ochrony siedlisk Stan na: Legenda: Obszary specjalnej ochrony ptaków

18

19 OŚWIADCZENIE Autor dokumentacji projektowej oświadcza, że: dokumentacja techniczna REMONTU DROGI POWIATOWEJ 1489K SĘKOWA ROZDZIELE W KM jest wykonana zgodnie z obowiązującymi przepisami, zasadami wiedzy technicznej, kompletny z punktu widzenia celu któremu ma służyć oraz został wykonany prawidłowo i może być skierowany do realizacji. Funkcja: Tytuł, imię, nazwisko Nr uprawnień Branża Pieczęć i podpis Data Projektant: mgr inż. Wacław Dubiel PDK/BO/0169/03 drogowa r. 9
