Projektowana charakterystyka energetyczna budynku

Transkrypt

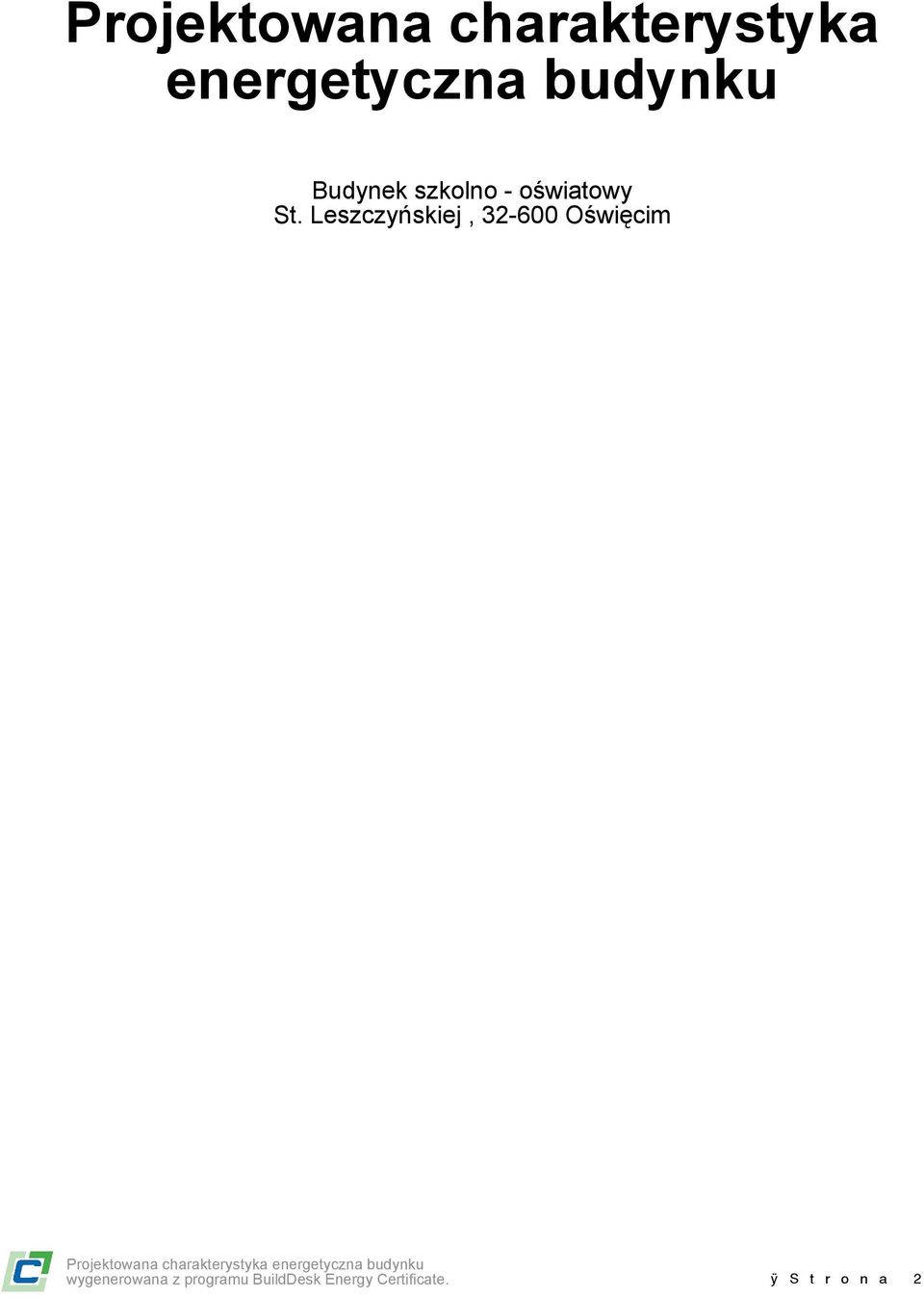

1 Projektowana charakterystyka energetyczna budynku Budynek szkolno - oświatowy St. Leszczyńskiej, Oświęcim

2 . Budynek oceniany Rodzaj budynku Inwestor Adres budynku Całość/Część budynku Liczba lokali użytkowych Powierzchnia użytkowa (Af, m²) Kubatura budynku m³ Obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną EP - budynek oceniany 175,25 kwh/(m²rok) Wg wymagań WT2008 budynek nowy ² Wg wymagań WT2008 budynek przebudowany ² Zapotrzebowanie na energię pierwotną: Budynek oceniany: Budynek nowy wg wymagań WT2008: Budynek modernizowany wg wymagań WT2008: Zapotrzebowanie na energię użytkową do ogrzewania: Zapotrzebowanie na całkowitą energię użytkową Zapotrzebowanie na energię końcową: Współczynnik strat mocy cieplnej przez przenikanie przez wszystkie przegrody zewnętrzne: Współczynnik strat mocy cieplnej na wentylacje: Roczne zapotrzebowanie na energię pierwotną przez system grzewczy i wentylacyjny: Roczne zapotrzebowanie na energię pierwotną przez system do podgrzania ciepłej wody: EP = 175,25 [kwh/m² rok] EP = 207,31 [kwh/m² rok] EP = 238,40 [kwh/m² rok] EUCO = 26,89 [kwh/m² rok] EU = 82,20 [kwh/m² rok] EK = 62,15 [kwh/m² rok] Htr = 448,98 [W/K] Hve = 468,19 [W/K] QP,H = 26605,84 [kwh/rok] QP,W = 11684,72 [kwh/rok]

3 . Parametry przegród budowlanych Przegrody zewnętrzne Lp. Symbol przegrody Opis ściany Wsp. U [W/m²K] ΔU [W/m²K] Powierzchnia brutto/netto [m²] 1 SZ_1 Ściana zewnętrzna płyta warstwowa 0,189 0, ,20 / 285,56 2 DCH_1 Stropodach 0,236 0, ,89 / 526,89 3 SZ_2 Ściana 25_zewnętrzna 0,233 0,000 6,93 / 6, PG_2_pod antersolą PG_1 sala gimnastyczna Podłoga na gruncie pod antersolą 0,364 0,000 89,23 / 89,23 Podłoga na gruncie sala gimnastyczna 0,377 0, ,42 / 450,42 Stolarka otworowa Lp. Nazwa przegrody Opis przegrody Wsp. U [W/m²K] Wsp. C Wsp. g Powierzchnia [m²] 1 O42 Okno na pięciokomorowym profilu PCV z szybą 1,0 1,400 0,70 0,75 106,61 2 D_1 Drzwi wejściowe 1,500 0,00 0,00 9,04 Ogrzewanie Zapotrzebowanie na energię użytkową QH,nd Zapotrzebowanie na energię końcową dla potrzeb grzewczych QK,H 20380,96 [kwh/rok] 23554,72 [kwh/rok] Dla budynku - instalacja 1 System ogrzewania Gazowy kocioł Schafer DCN 550 Nośnik energii końcowej Średnia sezonowa sprawność wytworzenia nośnika ciepła z energii dostarczonej do granicy bilansowej budynku ηh,g Średnia sezonowa sprawność akumulacji ciepła w elementach pojemnościowych systemu grzewczego budynku ηh,s Paliwo/źródło energii: Gaz ziemny 0,92 1,00 Średnia sezonowa sprawność transportu nośnika ciepła w obrębie budynku ηh,d 0,95 Średnia sezonowa sprawność regulacji i wykorzystania ciepła w obrębie budynku ηh,e 0,99 Średnia sezonowa sprawność całkowita systemu grzewczego ηh,tot 0,87 Wentylacja Typ wentylacji Budynek z wentylacją mechaniczną nawiewno-wywiewną działającą okresowo Lokal/strefa - 1 Skuteczność odzysku ciepła z powietrza wywiewanego ηoc 0,50 Skuteczność gruntowego powietrznego wymiennika ciepła ηgwc 0,00 Strumień powietrza wentylacji naturalnej kanałowej VO Strumień powietrza nawiewanego mechanicznie VSU 1800,00 [m³/h] 1800,00 [m³/h]

4 . Strumień powietrza wywiewanego mechanicznie Vex Współczynnik strat ciepła na wentylację Hve 1800,00 [m³/h] 468,19 [W/K] Ciepła woda użytkowa Zapotrzebowanie ciepła użytkowego do podgrzania c.w.u. QW,nd Zapotrzebowanie na energię końcową dla potrzeb wytworzenia ciepłej wody QK,W 2652,90 [kwh/rok] 3894,91 [kwh/rok] Dla budynku - instalacja 1 System przygotowania c.w.u. Nośnik energii końcowej Elektryczny podgrzewacz akumulacyjny (z zasobnikiem bez strat) Energia elektryczna: Produkcja mieszana * Średnia sezonowa sprawność instalacji wytworzenia, dystrybucji i instalacji c.w.u. ηw,tot 0,68 Średnia sezonowa sprawność wytworzenia nośnika ciepła z energii dostarczonej do granicy bilansowej budynku ηw,g 0,99 Średnia sezonowa sprawność transportu ciepłej wody w obrębie budynku ηh,d 0,80 Średnia sezonowa sprawność akumulacji ciepłej wody w elementach pojemnościowych systemu ciepłej wody ηh,s 0,86 Instalacje chłodzenia Lokal - Sala gimnastyczna Brak instalacji chłodzenia Materiały izolacyjne zastosowane w projekcie Lp. Przegroda Materiał izolacyjny λ [W/mK] grubość [cm] 1 Ściana zewnętrzna płyta warstwowa Płyta warstwowa PWS-S Stropodach Styropian - w innych przypadkach Stropodach Płyta styropianowa PS Ściana 25_zewnętrzna Styropian Austrotherm EPS 040 Fasada Podłoga na gruncie pod antersolą Styropian XPS Bilans mocy urządzeń elektrycznych Lp. System Opis urządzenia Moc [kw] Czas działania [h] Zapotrzebowanie [kwh] 1 CO 2 CO Pompy obiegowe ogrzewania w budynku o powierzchni ponad 250 [m²] z grzejnikami członowymi lub płytowymi, granica ogrzewania 10 [ C] Naped pomocniczy i regulacja kotła do ogrzewania w budynku o powierzchni ponad 250 [m²] oświetlenie Wewnętrzna instalacja oświetleniowa Podsumowanie parametrów energetycznych

5 . Roczne zapotrzebowanie na energię końcową przez system grzewczy i wentylacyjny do ogrzewania i wentylacji QK,H Roczne zapotrzebowanie na energię końcową przez system do podgrzania ciepłej wody QK,W Roczne zapotrzebowanie na energię końcową przez system oświetlenia wbudowanego QK,L Roczne zapotrzebowanie na energię końcową dla budynku QK Wskaźnik rocznego zapotrzebowania na energię końcową dla budynku EK (bez chłodzenia i oświetlenia) Wskaźnik rocznego zapotrzebowania na energię końcową dla budynku EK Wskaźnik rocznego zapotrzebowania na energię pierwotną dla budynku EP Wskaźnik rocznego zapotrzebowania na energię pierwotną dla budynku EP wg wymagań WT2008 dla budynku nowego Wskaźnik rocznego zapotrzebowania na energię pierwotną dla budynku EP wg wymagań WT2008 dla budynku przebudowywanego 23554,72 [kwh/rok] 3894,91 [kwh/rok] 13038,39 [kwh/rok] 40488,02 [kwh/rok] 62,15 [kwh/m² rok] 91,67 [kwh/m²rok] 175,25 [kwh/m²rok] 207,31 [kwh/m²rok] 238,40 [kwh/m²rok]

6 . Komentarz
