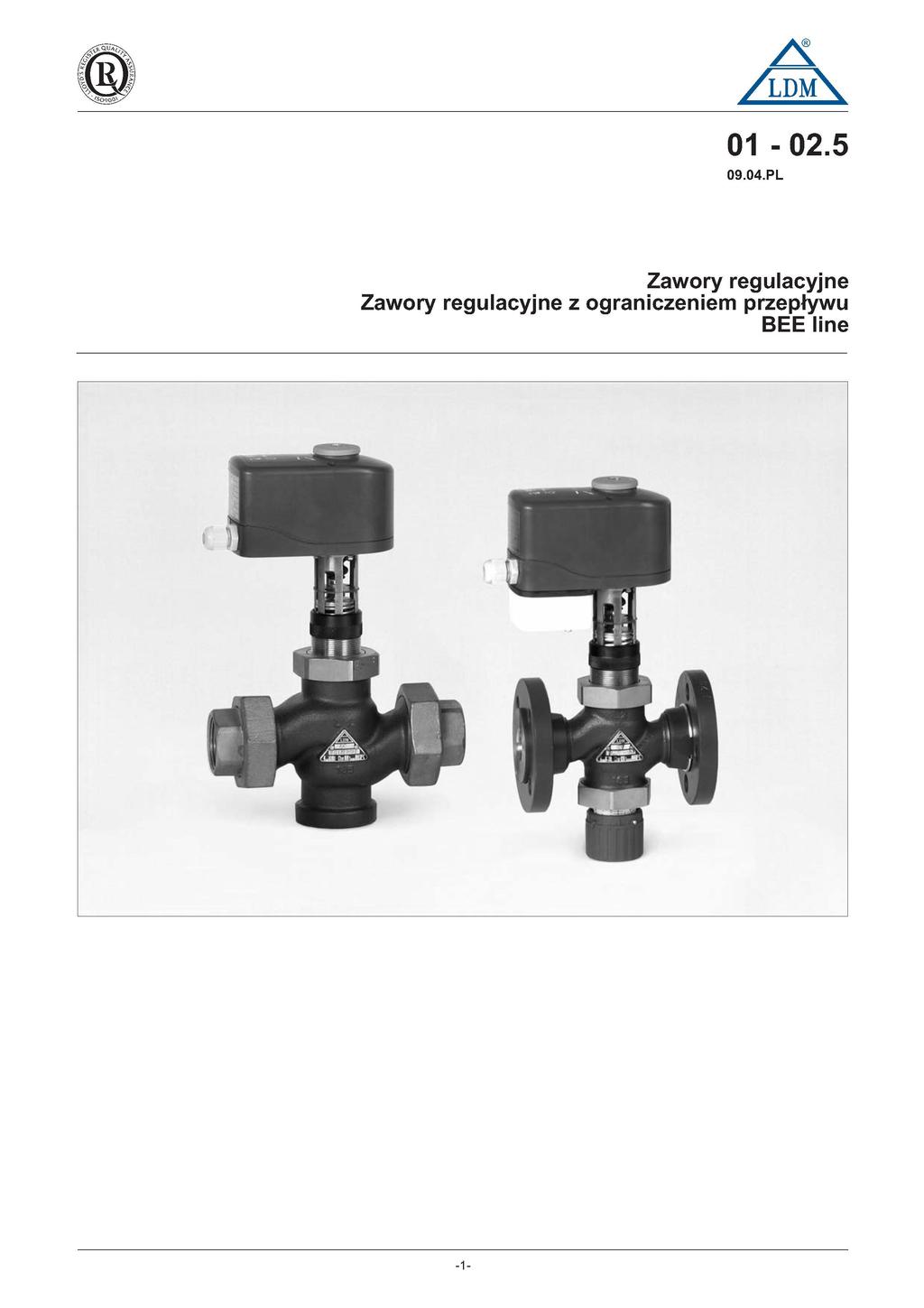

1 PL Zawory regulacyjne Zawory regulacyjne z ograniczeniem przepływu BEE line -1-

2 /LDM\ Charakterystyka przepływu zaworów Obliczenie współczynnika Kv Kv/Kv Praktyczne obliczenia wykonuje się uwzględniając parametry obwodów regulacyjnych i warunki robocze medium według wzorów przedstawionych poniżej. Zawór regulacyjny powi nien być dobrany tak, aby był zdolny do regulacji przepływu minimalnego przy danych warunkach roboczych. Należy sprawdzić, czy najmniejszy przepływ może być jeszcze regulowany Warunkiem jest, że regulacyjność zaworu r > Kvs / Kvmin 0.5 Biorąc pod uwagę ewentualność wystąpienia 10% tolerancji ujemnej wykonania wartości Kv w stosunku do Kvs i żądania możliwości regulacji w obszarze przepływu maksymalnego (obniżanie i zwiększenie przepływu) producent zaleca wybie ranie wartości Kvs zaworu regulacyjnego większej niż maksymalna wartość robocza Kv: Kvs = 1.1 ^1.3 Kv Jednocześnie należy zwrócić uwagę jak znaczny bezpieczny dodatek zawarty jest w wartości Qmax, który może spowodo wać przewymiarowanie zaworu. 0 Spadek ciśnienia Spadek ciśnienia p>p1/ A p = p1/ Ap<p1/ p=p1/ gaz 511 i Ap.p Qn 511.p1 p Dla poprawnego doboru charakterystyki regulacyjnej zaworu należy sprawdzić, jakie skoki zawór osiąga w przewidy wanych warunkach pracy. To sprawdzenie zaleca producent wykonać przynajmniej dla minimalnego, nominalnego i ma ksymalnego przepływu. Orientacyjnym punktem przy doborze charakterystyki jest zasada, aby, jeżeli jest to możliwe, ominąć pierwszy iostatni5 10%skok zaworu. Dla obliczenia skoku przy różnych warunkach pracy i pojedyńczych charakterystykach można skorzystać z firmowego programu do obliczenia zaworów VENTILY. Program służy do kompletnej propozycji zaworu od obliczenia wartości współczynnika Kv aż do określenia konkretnego typu zaworu włącznie z napędem. Wielkości i jednostki Kv Kvmin Kvs Q Qn p1 p ps Ap P1 Pn T1 r Jednostki m3.h1 m3.h1 m3.h1 m3.h1 m3.h1 Nm3.h-1 MPa MPa MPa MPa kg.m3 kg.nm3 K - 1 H/H1 Dławnica sprawdzonej konstrukcji, wyposażona w elementy uszczelniające wykonane z jakościowej gumy EPDM, przez naczona jest dla mediów o temperaturze roboczej od + do +150oC. Dławnica odznacza się niezawodnością i dużą trwałością. Te właściwości umożliwiają zastosowanie jej w aplikacjach bez konserwacji. Główną zaletą tej dławnicy są niewielkie siły tarcia, zdolność uszczelnienia w obu kierunkach (i przy podciśnieniu w zaworze) i trwałość przekraczającą cykli. Propozycja charakterystyki ze względu naskokzaworu Oznaczenie Kv 0.9 Dławnice-O-pierścieńEPDM Q P1 1 Ap Kv = 0.1 S - LDMspline charakterystyka Kv/Kv= (H/H) (H/H) (H/H) (H/H) (H/H) (H/H)6 Wzory do obliczenia Kv Ciecz S/ 0.3 Nazwa wielkości Współczynnik przepływu Współczynnik przepływu przy skoku znamionowym Współczynnik przepływu przy minimalnym przepływie Znamionowy wpółczynnik przepływu Objętościowe natężenie przepływu w warunkach roboczych (T1, p1) Objętościowe natężenie przepływu w warunkach normalnych (0oC, MPa) Ciśnienie absolutne przed zaworem Ciśnienie absolutne za zaworem Ciśnienie absolutne pary nasyconej dla temperatury (T1) Spadek ciśnienia na zaworze (Ap = p1 - p) Gęstość czynnika w stanie roboczym (T1, p1 ) Gęstość gazu w warunkach normalnych (0o C, MPa) Absolutna temperatura czynnika przed zaworem (T1= 73 + t1) Regulacyjność --

3 Dobór dwudrogowego cyjnego zaworu regula- Określenie autorytetu zaworu Dane:medium woda, 115 C, ciśnienie statyczne w miejscu przyłączenia 600 kpa (6 bar), Ap DYSP =0 kpa (0, bar), APRUROCAG =7 kpa (0,07bar),Ap ODBIORNIK =15 kpa (0,15 bar), przepływ nominalny Q N0M = 3,5 m 3. h 1,przepływ minimalny Q mn =0Am\h\ ApDYSP = Ap ZAWÓR + Ap = kpa (0, bar) ODBIORNIK Kv= Q sa= 3,5 + = Ap 8,5 RUROCIĄG A/0, m3. h Ap ZAWÓR V rzawoi Bezpieczny = ApDYSP-Ap zapas uwzględniający tolerancję wykonania (przy ODBIORNIK założeniu, że przepływ Q -Ap nie jest przewymiarowany): RUROCIĄG Kvs = (1,1 do1,3). Kv = (1,1 do 1,3).8,5 = 9,1 do 10,7m 3. h Z seryjnie produkowanego zakresu wartości Kvs należy dobrać najbliszą wartość Kvs, tj. Kvs = 10 m 3. h 1. Tej wartości odpowiada średnica DN 5. Dobieramy zawór gwintowany PN 5, z żeliwa sferoidalnego o numerze typowym: RV1 R 31 5/150-5/T i według potrzeb regulacji dobieramy odpowiedni napęd. Określenie spadku ciśnienia dobranego zaworu przy pełnym otwarciu i danym przepływie a = APzflwóRH1QQ=^3 = APzAWÓRHO 0 przy czym zalecana wartość ą powinna być większa lub równa wartości 0,3 tzn., że wartość autorytetu dobranego zaworu jest poprawna. Uwaga: obliczenie autorytetu zaworu regulacyjnego należy wykonać w stosunku do spadku ciśnienia zaworu w stanie zamkniętym, więc do ciśnienia dyspozycyjnego Ap DYSP przy zerowym przepływie. Nie więc w stosunku do ciśnienia pompy APPOMPA, ponieważ Ap DYSP < Ap P0MPA spowodowany spadkami ciśnienia w sieciach aż do miejscia przyłączenia obiegu regulowanego. W tym przypadku po prostu bierzemy pod uwagę Ap D Ap D Ap D Sprawdzenie regulacyjności Należy wykonać również obliczenie dla przepływu minimalnego Q MIN =0, m 3.h -1. Temu przepływowi odpowiadają spadki ciśnienia Ap RUR0CIĄGQMIN =0,3 kpa, Ap ODBIORNIK QMIN =0,9 kpa. APzAwoRQMiN = 0-0,3-0,9 = 38,8 = 39 kpa. Q.MIN - 0, Kv= = 0,6 m 3. h vap v0,39 1 ZAWÓR QMIN Potrzebna regulacyjność Kvs 10 r = Kv MIN 0,6 = 15,6 powinna być mniejsza niż podawana regulacyjność zaworu r = 50, tzn. wartość dobranego zaworu jest poprawna. Ap a Kvs 3J5 10 0,13 bar (1,3 kpa) W taki sposób obliczony spadek ciśnienia zaworu regulacyjnego, powinien być wzięty pod uwagę przy obliczeniu hydraulicznym sieci. Typowy shemat układu regulacji z zastosowaniem dwudrogowego, regulacyjnego zaworu *^ r^ ZAWÓR < t Notatka: Szczegółowe informację dotyczące obliczeń zaworów LDM podane są w instrukcji do obliczenia zaworów Wszystkie wyżej wymienione wzory ważne są w przypadku kiedy medium jest wodą. Dokładne obliczenie można wykonać za pomocą programu do obliczenia zaworów VENTILY, który również zawiera obliczenia sprawdzające,i jestdodyspozycji bezpłatnie na żądanie. -3-

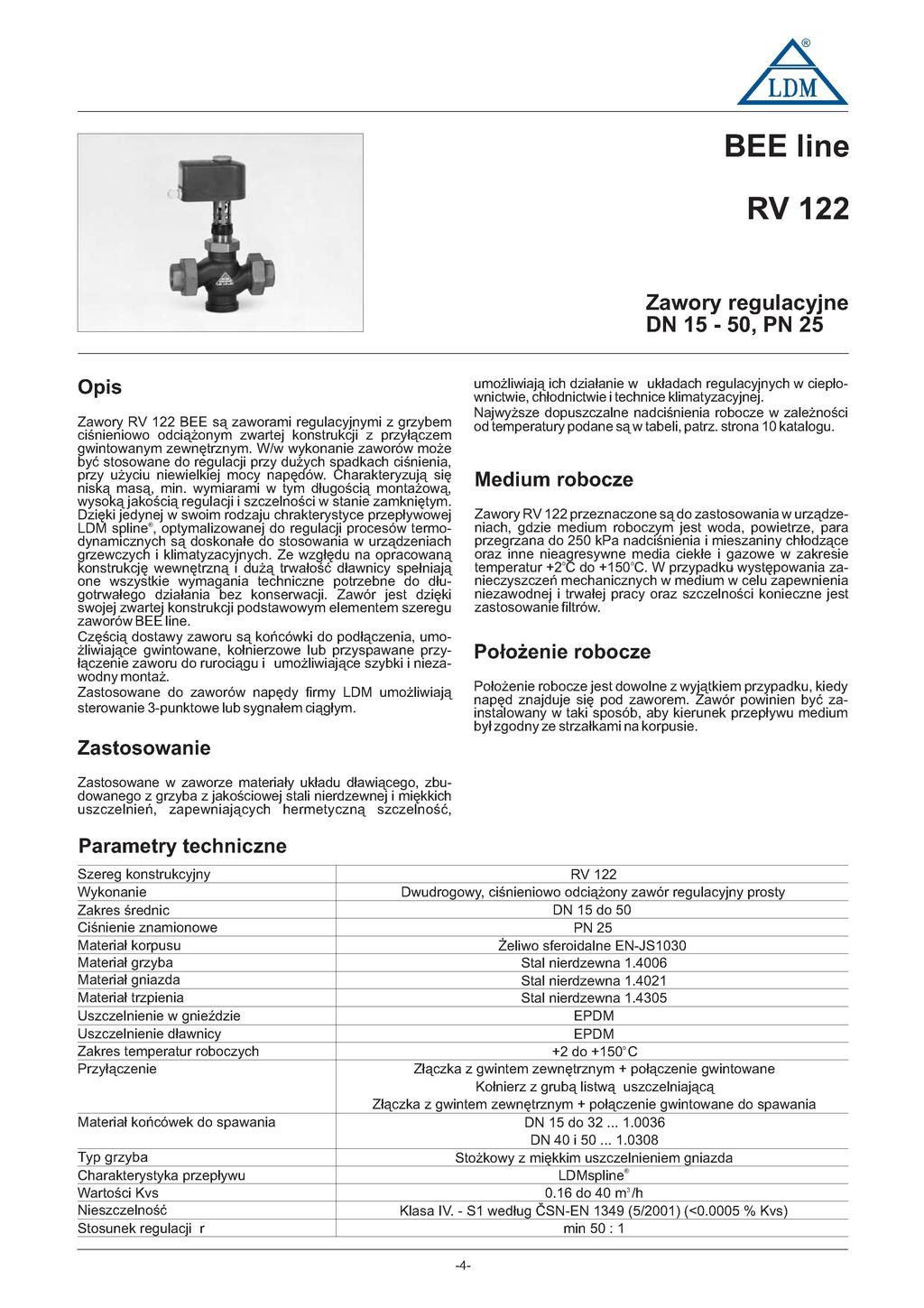

4 J BEE line RV 1 Zawory regulacyjne DN 15-50, PN 5 umożliwiają ich działanie w układach regulacyjnych w ciepło wnictwie, chłodnictwie i technice klimatyzacyjnej. Najwyższe dopuszczalne nadciśnienia robocze w zależności od temperatury podane są w tabeli, patrz. strona 10 katalogu. Opis Zawory RV 1 BEE są zaworami regulacyjnymi z grzybem ciśnieniowo odciążonym zwartej konstrukcji z przyłączem gwintowanym zewnętrznym. W/w wykonanie zaworów może być stosowane do regulacji przy dużych spadkach ciśnienia, przy użyciu niewielkiej mocy napędów. Charakteryzują się niską masą, min. wymiarami w tym długością montażową, wysoką jakością regulacji i szczelności w stanie zamkniętym. Dzięki jedynej w swoim rodzaju chrakterystyce przepływowej LDM spline, optymalizowanej do regulacji procesów termo dynamicznych są doskonałe do stosowania w urządzeniach grzewczych i klimatyzacyjnych. Ze wzgłędu na opracowaną konstrukcję wewnętrzną i dużą trwałość dławnicy spełniają one wszystkie wymagania techniczne potrzebne do dłu gotrwałego działania bez konserwacji. Zawór jest dzięki swojej zwartej konstrukcji podstawowym elementem szeregu zaworów BEE line. Częścią dostawy zaworu są końcówki do podłączenia, umo żliwiające gwintowane, kołnierzowe lub przyspawane przy łączenie zaworu do rurociągu i umożliwiające szybki i nieza wodny montaż. Zastosowane do zaworów napędy firmy LDM umożliwiają sterowanie 3-punktowe lub sygnałem ciągłym. Medium robocze ZaworyRV1przeznaczonesądozastosowaniawurządzeniach, gdzie medium roboczym jest woda, powietrze, para przegrzana do 50 kpa nadciśnienia i mieszaniny chłodzące oraz inne nieagresywne media ciekłe i gazowe w zakresie temperatur +oc do +150oC. W przypadkuo występowania zanieczyszczeń mechanicznych w medium w celu zapewnienia niezawodnej i trwałej pracy oraz szczelności konieczne jest zastosowanie filtrów. Położenie robocze Położenie robocze jest dowolne z wyjątkiem przypadku, kiedy napęd znajduje się pod zaworem. Zawór powinien być za instalowany w taki sposób, aby kierunek przepływu medium był zgodny ze strzałkami nakorpusie. Zastosowanie Zastosowane w zaworze materiały układu dławiącego, zbu dowanego z grzyba z jakościowej stali nierdzewnej i miękkich uszczelnień, zapewniających hermetyczną szczelność, Parametry techniczne Szereg konstrukcyjny Wykonanie Zakres średnic Ciśnienie znamionowe Materiał korpusu Materiał grzyba Materiał gniazda Materiał trzpienia Uszczelnienie w gnieździe Uszczelnienie dławnicy Zakres temperatur roboczych Przyłączenie Materiał końcówek do spawania Typ grzyba Charakterystyka przepływu Wartości Kvs Nieszczelność Stosunek regulacji r RV1 Dwudrogowy, ciśnieniowo odciążony zawór regulacyjny prosty DN 15 do 50 PN 5 Żeliwo sferoidalne EN-JS1030 Stal nierdzewna Stal nierdzewna 1.01 Stal nierdzewna EPDM EPDM + do +150o C Złączka z gwintem zewnętrznym + połączenie gwintowane Kołnierz z grubą listwą uszczelniającą Złączka z gwintem zewnętrznym + połączenie gwintowane do spawania DN 15 do D N 0 i Stożkowy z miękkim uszczelnieniem gniazda LDMspline 0. do 0 m3 /h Klasa IV. - S1 według ČSN-EN 139 (5/001) (< % Kvs) min 50 : 1 --

5 Wymiary i masy zaworów RV 1/T z połączeniem gwintowanym i RV 1/W z przyłączeniem do spawania DN L L V V A Rp1/ Rp3/ Rp1 Rp 1 1/ Rp1 1/ Rp B C G1 G 1 1/ G 1 1/ G G 1/ G 3/ D M N F H 11 P m 1/T kg m 1/W kg Zawory RV 1/T z połączeniem gwintowanym Zawory RV 1/W z połączeniem do spawania -5-

6 Wymiary i masy zaworów RV 1/F z połączeniem kołnierzowym DN L V V D D D a f 3 3 n 0d H 11 P 1/F kg Zawory RV 1/F w wykonaniu kołnierzowym z grubą listwą uszczelniającą -6-

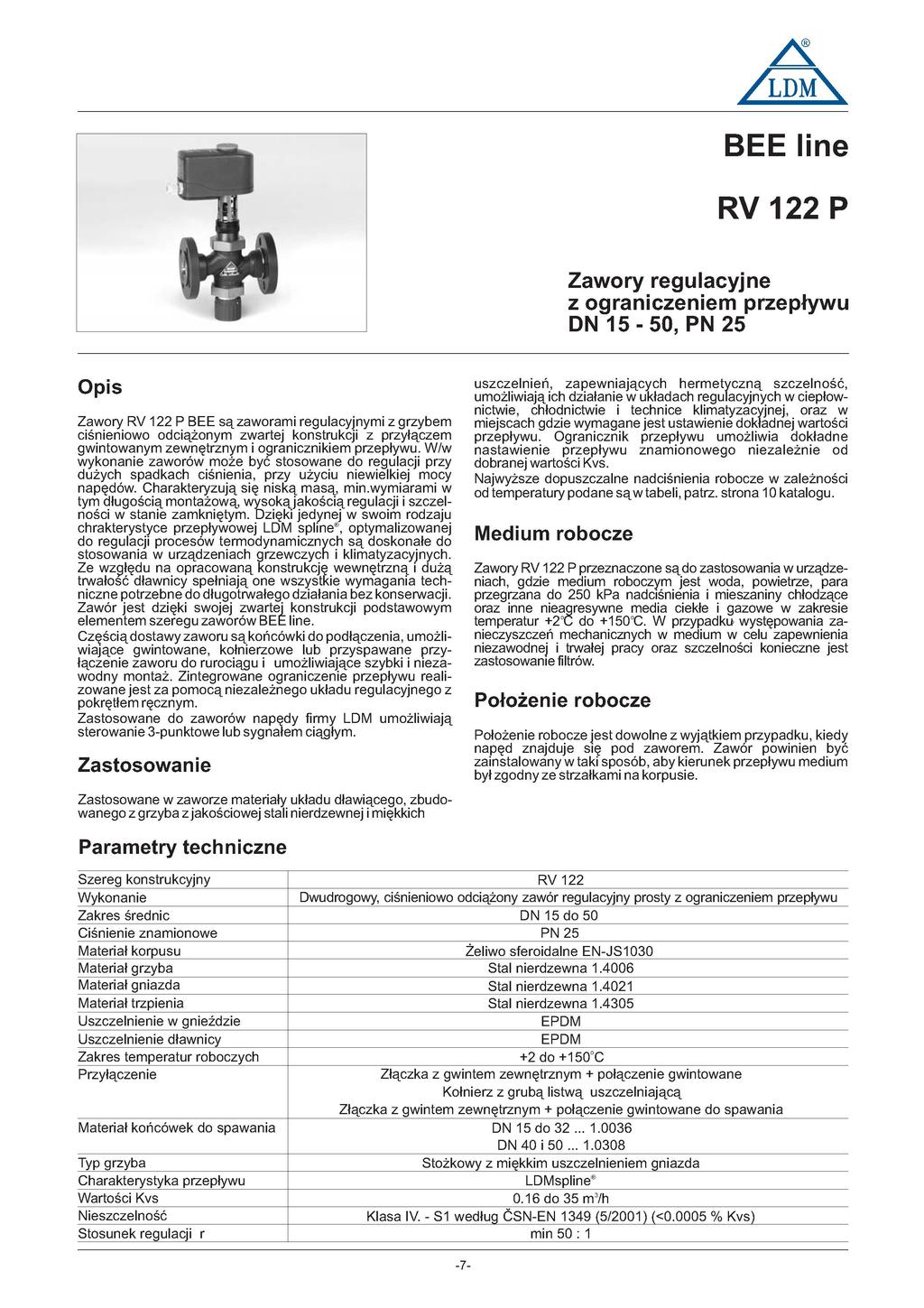

7 /LDM\ BEE line RV 1 P Zawory regulacyjne z ograniczeniem przepływu DN 15-50, PN 5 uszczelnień, zapewniających hermetyczną szczelność, umożliwiają ich działanie w układach regulacyjnych w ciepłow nictwie, chłodnictwie i technice klimatyzacyjnej, oraz w miejscach gdzie wymagane jest ustawienie dokładnej wartości przepływu. Ogranicznik przepływu umożliwia dokładne nastawienie przepływu znamionowego niezależnie od dobranej wartości Kvs. Najwyższe dopuszczalne nadciśnienia robocze w zależności od temperatury podane są w tabeli, patrz. strona 10 katalogu. Opis Zawory RV 1 P BEE są zaworami regulacyjnymi z grzybem ciśnieniowo odciążonym zwartej konstrukcji z przyłączem gwintowanym zewnętrznym i ogranicznikiem przepływu. W/w wykonanie zaworów może być stosowane do regulacji przy dużych spadkach ciśnienia, przy użyciu niewielkiej mocy napędów. Charakteryzują się niską masą, min.wymiarami w tym długością montażową, wysoką jakością regulacji i szczel ności w stanie zamkniętym. Dzięki jedynej w swoim rodzaju chrakterystyce przepływowej LDM spline, optymalizowanej do regulacji procesów termodynamicznych są doskonałe do stosowania w urządzeniach grzewczych i klimatyzacyjnych. Ze wzgłędu na opracowaną konstrukcję wewnętrzną i dużą trwałość dławnicy spełniają one wszystkie wymagania tech niczne potrzebnedodługotrwałego działania bez konserwacji. Zawór jest dzięki swojej zwartej konstrukcji podstawowym elementemszeregu zaworówbeeline. Częścią dostawy zaworusąkońcówkidopodłączenia, umożli wiające gwintowane, kołnierzowe lub przyspawane przy łączenie zaworu do rurociągu i umożliwiające szybki i nieza wodny montaż. Zintegrowane ograniczenie przepływu reali zowane jest za pomocą niezależnego układu regulacyjnego z pokrętłem ręcznym. Medium robocze Zawory RV 1 P przeznaczone są do zastosowania w urządze niach, gdzie medium roboczym jest woda, powietrze, para przegrzana do 50 kpa nadciśnienia i mieszaniny chłodzące oraz inne nieagresywne media ciekłe i gazowe w zakresie temperatur +oc do +150oC. W przypadkuo występowania zanieczyszczeń mechanicznych w medium w celu zapewnienia niezawodnej i trwałej pracy oraz szczelności konieczne jest zastosowanie filtrów. Położenie robocze Zastosowane do zaworów napędy firmy LDM umożliwiają sterowanie 3-punktowe lub sygnałem ciągłym. Położenie robocze jest dowolne z wyjątkiem przypadku, kiedy napęd znajduje się pod zaworem. Zawór powinien być zainstalowany w taki sposób, aby kierunek przepływu medium był zgodnyze strzałkamina korpusie. Zastosowanie Zastosowane w zaworze materiały układu dławiącego, zbudo wanego z grzyba z jakościowej stali nierdzewnej i miękkich Parametry techniczne Szereg konstrukcyjny Wykonanie Zakres średnic Ciśnienie znamionowe Materiał korpusu Materiał grzyba Materiał gniazda Materiał trzpienia Uszczelnienie w gnieździe Uszczelnienie dławnicy Zakres temperatur roboczych Przyłączenie Materiał końcówek do spawania Typ grzyba Charakterystyka przepływu Wartości Kvs Nieszczelność Stosunek regulacji r RV1 Dwudrogowy, ciśnieniowo odciążony zawór regulacyjny prosty z ograniczeniem przepływu DN 15 do 50 PN 5 Żeliwo sferoidalne EN-JS1030 Stal nierdzewna Stal nierdzewna 1.01 Stal nierdzewna EPDM EPDM + do +150oC Złączka z gwintem zewnętrznym + połączenie gwintowane Kołnierz z grubą listwą uszczelniającą Złączka z gwintem zewnętrznym + połączenie gwintowane do spawania DN 15 do D N 0 i Stożkowy z miękkim uszczelnieniem gniazda LDMspline 0. do 35 m3/h Klasa IV. - S1 według ČSN-EN 139 (5/001) (< % Kvs) min 50 : 1-7-

8 Wymiary i masy zaworów RV 1 P../T z połączeniem gwintowanym i RV 1 P../W z przyłączeniem do spawania DN L L V1 119 V A Rp1/ Rp3/ Rp1 Rp 1 1/ Rp 1 1/ Rp Zawory RV 1 P../T z połączeniem gwintowanym B C G1 G 1 1/ G 1 1/ G G 1/ G 3/ D M N F H 11 P m m 1 P../T1 P../W kg kg Zawory RV 1 P../W z połączeniem do spawania -8-

9 Wymiary i masy zaworów RV 1 P../F z połączeniem kołnierzowym DN L V V D D D a f 3 3 n 0d H 11 P m 1 P../F kg Zawory RV 1 P../F w wykonaniu kołnierzowym z grubą listwą uszczelniającą -9-

10 Schemat zestawienia kompletnego numeru typowego zaworów RV 1 (BEE) 1. Zawór. Oznaczenie typowe 3. Funkcja. Wykonanie 5. Materiał korpusu 6. Charakteryst. przepływu 7. Kvs 8. Ciśnienie znamion. PN 9. Maks. temperatura o C 10. Średnica znamion. DN 11. Przyłączenie Zawór regulacyjny Ciśnieniowo odciążony z gwintem zewnętrznym Zawór regulacyjny Zawór regulacyjny z ograniczeniem przepływu Dwudrogowe Żeliwo sferoidalne EN-JS1030 LDMspline Nr. kolumny według tabeli współczynników Kvs PN oc DN 15 do 50 Połączenie gwintowane Kołnierz PN 5 z grubą listwą uszczelniającą Połączenie gwintowane do spawania Notatka: Wymiary przyłączeniowe kołnierzy dla PN 5, PN i PN 10 są w zakresie DN 15 do 50 zgodne. XX XXX RV 1 X R P XX XX 3 X XX 5 XXX 150 XX / X XX T F W Przykład zamówienia : RV 1 R 31 5/150-5/T Ze wzgłędu na jednoznaczność pojedyńczych wykonań, zawory mogą być zamawiane za pomocą kodu : Przykład: BEE DN 5/T BEE DN 3/F BEE DN 3P/F BEE DN /W zawór dwudrogowy DN 5 z połączeniem gwintowanym zawór dwudrogowy DN 3, kołnierzowy zawór dwudrogowy z ograniczeniem przepływu DN 3, kołnierzowy zawór dwudrogowy DN 15 z połączeniem do spawania Współczynniki przepływu Kvs i różnice ciśnień DN (.0)* 0.0 (35.0)* Kvs [m 3 /godz] * Wartości w nawiasach obowiązują dla wykonania zaworu z ograniczeniem przepływu 8 0. Apmax MPa Dostarczane typy napędów LDM Napęd elektryczny ANT11 AC i 30 V, sterowanie 3-punktowe i 0-10V DC Maksymalne nadciśnienia robocze [MPa] Materiał Żeliwo sferoidalne EN-JS1030 PN Temperatura [ o C ]

11 RV 1 P - zależność wartości Kvs w stosunku do nastawy ogranicznika.6.5 DN15/Kvs, "-" ' DN15/Kvs1,6 1. *: / 1 / / ' DN15/Kvs1,~ i i _ DNTEW Cvs0^63; _ / i DN15/Kvs0, 0.3 _ DN15J Kv0,5 I DN15/KV Wartość na skali ogranicznika -11-

12 RV 1 P - zależność wartości Kvs w stosunku do nastawy ogranicznika j i I! DN50/l\vs s ^ \ DN0/Kvs DN3/Kvs / / DN5/Kvs [_ DN0/Kvs6, Wartość na skali ogranicznika -1-

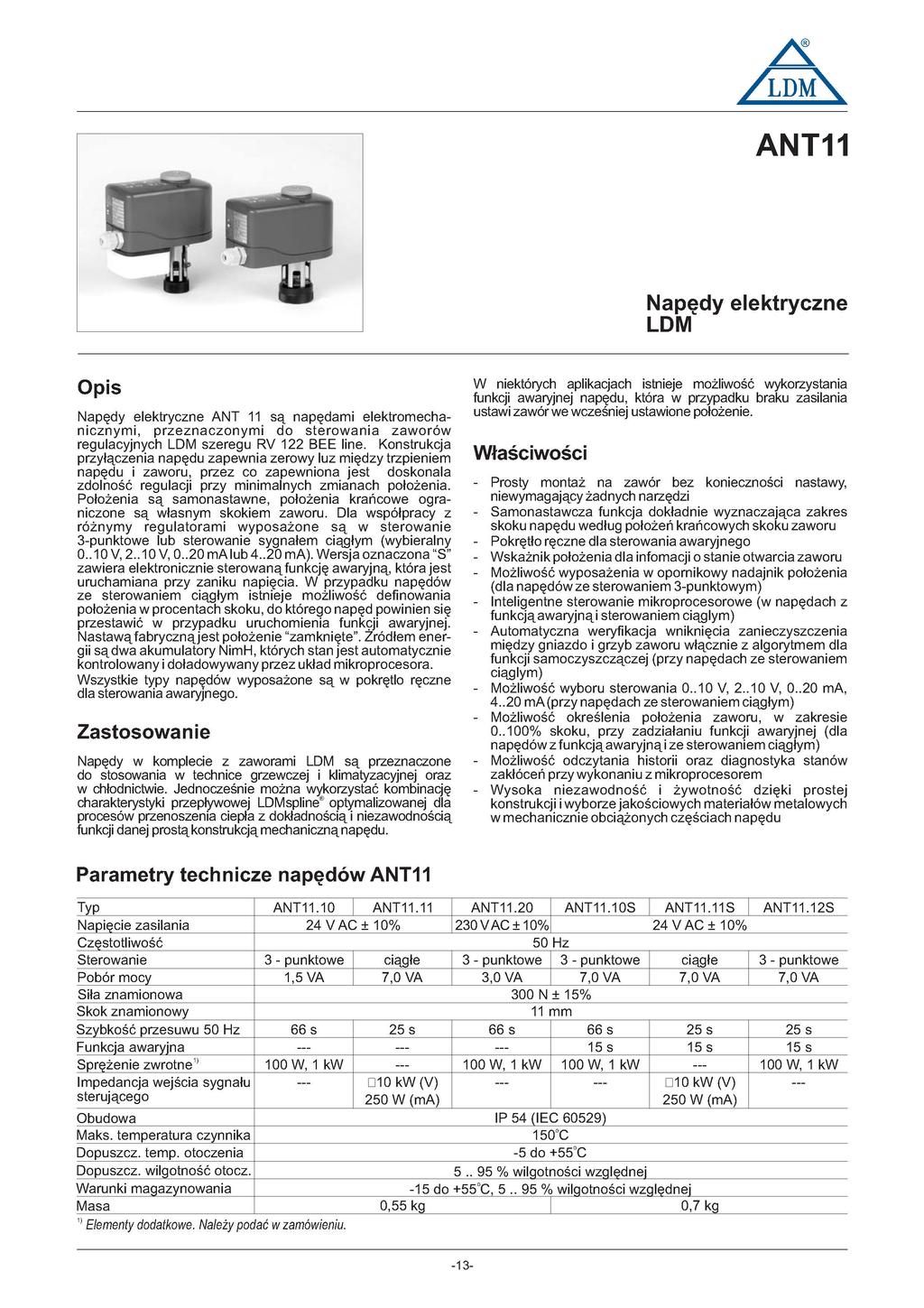

13 /LDM\, ANT11 Napędy elektryczne LDM Opis Napędy elektryczne ANT 11 są napędami elektromecha nicznymi, przeznaczonymi do sterowania zaworów regulacyjnych LDM szeregu RV 1 BEE line. Konstrukcja przyłączenia napędu zapewnia zerowy luz między trzpieniem napędu i zaworu, przez co zapewniona jest doskonala zdolność regulacji przy minimalnych zmianach położenia. Położenia są samonastawne, położenia krańcowe ogra niczone są własnym skokiem zaworu. Dla współpracy z różnymy regulatorami wyposażone są w sterowanie 3-punktowe lub sterowanie sygnałem ciągłym (wybieralny V,..10 V, 0..0 malub..0 ma). Wersja oznaczona S zawiera elektronicznie sterowaną funkcję awaryjną, która jest uruchamiana przy zaniku napięcia. W przypadku napędów ze sterowaniem ciągłym istnieje możliwość definowania położenia w procentach skoku, do którego napęd powinien się przestawić w przypadku uruchomienia funkcji awaryjnej. Nastawą fabryczną jest położenie zamknięte. Żródłem ener gii są dwa akumulatory NimH, których stan jest automatycznie kontrolowanyi doładowywany przez układ mikroprocesora. Wszystkie typy napędów wyposażone są w pokrętlo ręczne dla sterowania awaryjnego. Zastosowanie Napędy w komplecie z zaworami LDM są przeznaczone do stosowania w technice grzewczej i klimatyzacyjnej oraz w chłodnictwie. Jednocześnie można wykorzystać kombinację charakterystyki przepływowej LDMspline optymalizowanej dla procesów przenoszenia ciepła z dokładnością i niezawodnością funkcji danej prostą konstrukcją mechaniczną napędu. W niektórych aplikacjach istnieje możliwość wykorzystania funkcji awaryjnej napędu, która w przypadku braku zasilania ustawi zawór we wcześniej ustawione położenie. Właściwości - Prosty montaż na zawór bez konieczności nastawy, niewymagający żadnych narzędzi - Samonastawcza funkcja dokładnie wyznaczająca zakres skoku napędu według położeń krańcowych skoku zaworu - Pokrętło ręczne dla sterowania awaryjnego - Wskażnik położenia dla infomacjiostanie otwarcia zaworu - Możliwość wyposażenia w opornikowy nadajnik położenia (dla napędówzesterowaniem3-punktowym) - Inteligentne sterowanie mikroprocesorowe (w napędach z funkcją awaryjną i sterowaniem ciąglym) - Automatyczna weryfikacja wniknięcia zanieczyszczenia między gniazdo i grzyb zaworu włącznie z algorytmem dla funkcji samoczyszczączej (przy napędach ze sterowaniem ciąglym) - Możliwość wyboru sterowania V,..10 V, 0..0 ma,..0 ma(przy napędach zesterowaniem ciągłym) - Możliwość określenia położenia zaworu, w zakresie 0..% skoku, przy zadziałaniu funkcji awaryjnej (dla napędów z funkcją awaryjną i ze sterowaniem ciągłym) - Możliwość odczytania historii oraz diagnostyka stanów zakłóceń przy wykonaniu z mikroprocesorem - Wysoka niezawodność i żywotność dzięki prostej konstrukcji iwyborze jakościowych materiałów metalowych w mechanicznie obciążonych częściach napędu Parametry technicze napędów ANT11 Typ ANT11.10 ANT11.11 Napięcie zasilania V AC ± 10% Częstotliwość Sterowanie 3 - punktowe ciągłe Pobór mocy 7,0 VA 1,5 VA Siła znamionowa Skok znamionowy Szybkość przesuwu 50 Hz 66 s 5 s -Funkcja awaryjna Sprężenie zwrotne1) -- W, 1 kw Impedancja wejścia sygnału --10 kw (V) sterującego 50 W (ma) Obudowa Maks. temperatura czynnika Dopuszcz. temp. otoczenia Dopuszcz. wilgotność otocz. Warunki magazynowania Masa 1) Elementy dodatkowe. Należy aćpod w zamówieniu. ANT11.0 ANT11.10S ANT11.11S ANT11.1S 30 VAC ± 10% V AC ± 10% 50 Hz 3 - punktowe 3 - punktowe ciągłe 3 - punktowe 3,0 VA 7,0 VA 7,0 VA 7,0 VA 300 N ± 15% s 66 s 5 s 5 s --15 s 15 s 15 s -- W, 1 kw W, 1 kw W, 1 kw -10 kw (V) --50 W (ma) IP 5 (IEC 6059) 150oC -5 do +55oC % wilgotności względnej -15 do +55oC, % wilgotności względnej 0,55 kg 0,7 kg -13-

14 Elementy dodatkowe Opornikowy nadajnik położenia 0.. Q. lub 0..0 Q. (tylko dla napędów ze sterowaniem 3-punktowym) Nastawczy wyłącznik położenia PS1 (tylko dla napędów 3-punktowych bez funkcji awaryjnej) Schemat połączenia siłowników Notatka: ANT11... zawór jest zamykany wysuwaniem się trzpienia ANT11.0 Sterowanie 3-punktowe, 30 V / 50 Hz ANT11.10 Sterowanie 3-punktowe, V / 50 Hz ANT11.11 Sterowanie V, V / 50 Hz PS1 ) 0 1 ',, V h 0 1 r MZ M j- \S) V MO [ U 1 N 11 U1 J f PS1 V 0 1 V h J 0 1 r MZ MO U 1 N 11 U1 [ M f\/) V Listwa zaciskowa X1 1 5 V V N ANT11.10S, ANT11.1S Sterowanie 3-punktowe, V / 50 Hz, funkcja awaryjna Listwa zaciskowa X1 1 1 ANT11.11S Sterowanie V, V / 50 Hz, MO wyłącznik momentowy dla położenia "O" funkcja awryjna MZ wyłącznik momentowy dla położenia "Z" M silniczek V nadajnik W lub 0W X1 1 Listwa zaciskowa 51 1 zacisk funkcji awaryjnej 11, 1 zaciski sygnalizacji położeń krańcowych (maks. obciążenie 0,5 A) Wymiary napędu A B C ANT11.xx
