1 PRZEDSIĘBIORSTWO WIELOBRANŻOWE K a N a D Rok założenia 1991 INŻYNIERIA I ORGANIZACJA RUCHU DROGOWEGO PROJEKTY BUDOWLANO-WYKONAWCZE P.W. KANAD inż. Michał Namysłowski Bytom, ul. Kwiatowa 10 NIP fax/tel , , tel p.w.kanad@interia.pl NAZWA INWESTYCJI Budowa zewnętrznej sieci oświetlenia parkowego do 1 kv oraz z budową przyłącza, w ramach zadania pn.: Utworzenie parku rekreacyjno-sportowego Promenada wraz z zagospodarowaniem Trójkąta Trzech Cesarzy i budową wieży widokowej. ADRES INWESTYCJI GMINA MYSŁOWICE, OBRĘB DZIAŁKI: 2430/111, 1225/119, 1228/131, 684/8, 3302/13, 530/15 KATEGORIA OBIEKTU BUDOWLANEGO - VIII, XXVI CHARAKTERYSTYKA INWESTYCJI URZĄD MIASTA MYSŁOWICE ul. Powstańców Mysłowice INWESTOR PROJEKT BUDOWLANY STADIUM DOKUMENTACJI PROJEKT ELEKTRYCZNY BRANŻA ZESPÓŁ PROJEKTOWY mgr inż. Kamil BRUDNY nr uprslk/ie/9400/16. uprawnienia do proj. instalacji elekt. bez ograniczeń. Wrzesień 2016 r.

2 ZAWARTOŚĆ DOKUMENTACJI 1. CZĘŚĆ OGÓLNA Przedmiot opracowania Inwestor Usytuowanie przedsięwzięcia Cel i zakres opracowania Podstawa projektowania Wpływ na Środowisko Geotechniczne Warunki Posadowienia CZĘŚĆ PROJEKTOWA Zasilanie Obwody odbiorcze zasilone zostały w układzie TT Oświetlenie Roboty ziemne Oświadczenia projektantów

3 1. CZĘŚĆ OGÓLNA 1.1 Przedmiot opracowania Przedmiot opracowania stanowi część elektryczna inwestycji. projektu budowlanego 1.2 Inwestor Niniejsze opracowanie wykonano na zlecenie Inwestora : URZĄD MIASTA MYSŁOWICE ul. Powstańców Mysłowice 1.3 Usytuowanie przedsięwzięcia Inwestycja jest zlokalizowana w Gminie Mysłowice. 1.4 Cel i zakres opracowania Celem opracowania jest wykonanie przebudowy sieci oświetlenia ulicznego oraz sieci elektroenergetycznej. W zakres opracowania wchodzi: - przebudowa sieci kablowych linii zasilających, - przebudowa słupów oświetlenia ulicznego, - budowa słupów oświetlenia fotowoltaicznego. 1.5 Podstawa projektowania Wytyczne wykonania przekazane przez Inwestora Wizje lokalne w terenie wraz z pomiarami geodezyjnymi, Projekt zagospodarowania terenu, Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. z dnia 14 maja 1999 r, poz. 430), Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie (Dz. U. z dnia 3 sierpnia 2000 r, poz. 735), 3

4 Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z dnia 16 września 2004 r,poz. 2072) z późniejszymi zmianami, Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 3 listopada 1998 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z dnia 20 listopada 1998 r, poz. 906) z późniejszymi zmianami, Rozporządzenie Ministra Infrastruktury z dnia r., w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z dnia r. Poz. 462) Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z dnia 5 grudnia 2003 r, poz. 2016) z późniejszymi zmianami, Ustawa z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (Dz. U. z dnia 10 maja 2003 r, poz. 717) z późniejszymi zmianami, Ustawa z dnia 14 listopada 2003 r. o zmianie ustawy o drogach publicznych oraz o zmianie niektórych innych ustaw (Dz. U. z dnia 24 listopada 2003 r, poz. 1953) z późniejszymi zmianami PN-76/E-05125, SEP N-E-004 ź PN-76/E-05125, ź PN-CEN/TR /1-4, 1.6 Wpływ na Środowisko Brak oddziaływania projektowanej inwestycji na środowisko naturalne i istniejące tereny zieleni. 1.7 Geotechniczne Warunki Posadowienia W obszarze projektowanym istnieją proste warunki gruntowe klasyfikujące przedmiotowy obiekt typu linia oświetlenia ulicznego do pierwszej kategorii geotechnicznej. Fundamenty projektowanych słupów oświetleniowych stanowią prefabrykaty typu F-150 o wymiarach 300x300x1500 wkopywane w ziemię na głębokość 150cm. 4

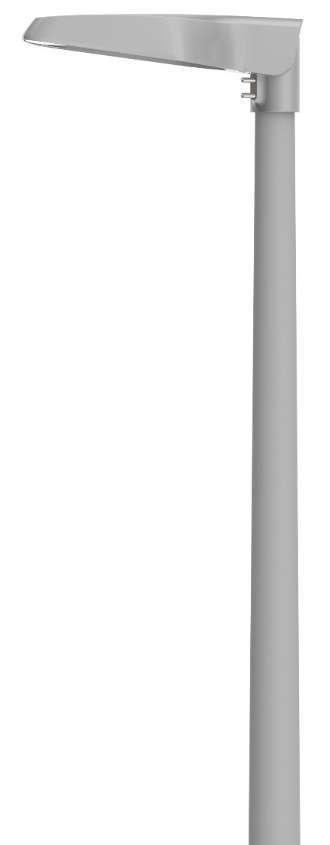

5 2. CZĘŚĆ PROJEKTOWA 2.1 Zasilanie - typ sieci -TT - napięcie zasilania - Un-230/400ACV, - kabel zasilający YAKXS 4x35mm2, - ochrona przeciwporażeniowa zerowanie, Projektowane urządzenia elektryczne związane z oświetleniem ulicznym zostaną podpięte do sieci nn oświetlenia ulicznego kablem YAKY 4x35 mm 2. Rozliczenie za zużytą energię z Tauron odbywać się będzie na zasadach dotychczasowych Obwody odbiorcze zasilone zostały w układzie TT Wszystkie części metalowe stosowanych urządzeń muszą zostać trwale połączone z przewodem PE. W zakresie uziomu projektuje się położenie płaskownika FeZn 20x4mm w trasach wykopu i podłączenia do niego listew uziemiających wszystkich złączy oraz części metalowych słupów oświetlenia. Przewód łączący uziom z listwą PE musi posiadać izolację oraz przekrój min. 16 mm2. Przewód musi być wykonany z miedzi. Wszelkie połączenia w ziemi muszą być trwałe i zabezpieczone przed wpływem wilgoci. Przebieg linii kablowych, rozmieszczenie słupów oświetlenia ulicznego przedstawia rysunek PZT. Dla oświetlenia ulicy przyjęto stalowe słupy oświetleniowe wykonane na fundamencie prefabrykowanym. Wszystkie słupy należy wykonać zgodnie z rysunkiem na stronie 11 opisu technicznego. 5

6 2.2 Oświetlenie Projektowane punkty oświetleniowe charakteryzujące się parametrem IP66 lub o równoważnych, zgodnie ze schematem ideowym. Projektuje się następujące obwody: Obwód nr 1 S01-S12 - długość linii kablowej 380 mb, YAKXS 4X35 mm2, Wysokość zawieszenia oprawy oświetleniowej 7,00 m. Moc oprawy 29 W LED R01-R14 Słupy z oświetleniem fotowoltaicznym, Wysokość zawieszenia oprawy oświetleniowej 5,00 m. P01-P08 Słupy z oświetleniem fotowoltaicznym, Wysokość zawieszenia oprawy oświetleniowej 5,00 m. Projektowane punkty oświetleniowe mocy LED 29 W charakteryzujące się parametrem IP66 lub o równoważnych parametrach dla ciągu zasilone zostaną przelotowo podłączone w układzie 1 fazowych podłączeń przemiennych kablem typu YAKXS 4x35mm2. Oprawy oświetleniowe będą zamontowane na ocynkowanych i pokrytych farba poliwinylową koloru INOX na słupach stalowych o wys. ok. 7,00 i 5,00 m z listwą uziemiającą. Co trzecią kolejną lampę należy podłączyć do tej samej fazy. Słupy zostaną posadowione w poboczu drogi w odstępach ok metrowych z wykorzystaniem fundamentów prefabrykowanych typu F-150. Kabel zasilający YAKXS 4x35mm2 należy wprowadzić do słupów i wykonać połączenie przelotowo z zastosowaniem złączek IZK1+PE. Części metalowe słupów należy podłączyć z przewodem PE. W słupach źródła świetlne należy podłączyć z przewodami skrajnymi kablem YKY 3x2,5mm2 z zastosowaniem zabezpieczenia 4A. Słupy zostaną przymocowane do prefabrykowanych fundamentów F150 śrubami 4xM24 w rozstawie 220x220. Fundament słupa stanowi dwudzielny żelbetowy prefabrykat o wymiarach 300x300x1500. Słupy skrajne należy dodatkowo uziemić. Wartość tego uziemienia nie może przekraczać 10 ohm. 6

7 2.3 Roboty ziemne Kable zasilające ułożone zostaną w ziemi na głębokości 0,70 m na podsypce z piasku o grubości 0,10 m w rurze osłonowej DVK/DVR 110/50 w kolorze niebieskim przykryte warstwą piasku o grubości 0,10 m i gruntem rodzimym o grubości 0,15 m, a następnie przykryta taśmą koloru niebieskiego z tworzywa sztucznego. Całość wykopu przykryta zostanie gruntem rodzimym, zagęszczonym warstwami. Przy prowadzeniu prac ziemnych należy wykonać przekopy kontrolne co 5m na całej długości trasy kabla. W przypadku stwierdzenia istnienia urządzeń podziemnych należy zwrócić się do właścicieli sieci o nadzór techniczny oraz ułożyć rury ochronne A110PS wg ustaleń z właścicielami tych urządzeń. - min. odległość pionowa 0,5m, - rura ochronna powinna wystawać co najmniej po 0,5m z każdej strony urządzenia kolidującego. Przed wprowadzeniem kabla w rury ochronne należy pozostawić jego zapas w celu umożliwienia ewentualnego odsunięcia od miejsca kolizji. Przy pracach ziemnych należy obowiązkowo stosować przepisy normy dotyczącej układania kabli PN-76/E oraz pozostałe przepisy dotyczące zbliżeń i kolizji innych urządzeń podziemnych. Po zakończeniu wszelkich prac ziemnych należy teren budowy przywrócić do stanu pierwotnego. 7

8 Uwagi końcowe Nadzór nad prowadzonymi pracami należy zlecić kierownikowi robót elektrycznych ze strony inwestora. Przed przystąpieniem do przebudowy harmonogram prac należy uzgodnić z generalnym wykonawcą. Przed przystąpieniem do robót należy wykonać ręcznie odkrywki kontrolne celem dokładnej lokalizacji urządzeń uzbrojenia podziemnego występującego w terenie. W trakcie prac budowlanych należy bezwzględnie przestrzegać warunków zawartych w uzgodnieniach z właścicielami urządzeń uzbrojenia podziemnego i nadziemnego. Wszystkie prace należy wykonywać zgodnie z obowiązującymi przepisami BHP, pod nadzorem osoby posiadającej uprawnienia budowlane, zachowując zasadę starannego wykonania robót. Zastosowane materiały muszą posiadać świadectwa i atesty dopuszczające do stosowania w budownictwie. W obrębie projektowanej przebudowy może znaleźć się w nie zinwentaryzowane uzbrojenie podziemne. 8

9 Oprawa oświetleniowa spełnia następujące wymagania: 1) Oprawa oświetleniowa a) musi posiadać znak CE b) musi posiadać certyfikat potwierdzający wykonanie jej zgodnie z normami europejskimi nadany przez niezależne laboratorium badawcze, posiadające akredytację na terenie Unii Europejskiej, np. certyfikat ENEC. c) przy ustawieniu 0 o w stosunku do podłoża, nie może emitować światła w górną półprzestrzeń zgodnie z Rozporządzeniem Komisji Europejskiej nr 245/2009 z dnia 18 marca 2009 (DZ Urzędowy UE z dnia r.) d) musi spełniać wymogi bezpieczeństwa fotobiologicznego lamp i systemów lampowych IEC e) moc opraw nie może być większa jak podana w projekcie z uwzględnieniem mocy sterowników, f) musi spełniać wymogi II klasy ochronności. g) musi zapeniać rozsył światła spełniający wymagania projektu h) Stopień szczelności oprawy nie może być mniejszy niż IP 66, i) Zakres temperatur pracy od -30 o do +35 o j) Oprawa jest wyposażona w unikatowe oznakowanie identyfikacyjne w postaci kodu kreskowego/kodu QR pozwalające Wykonawcy/Zamawiającemu na szybką identyfikację wszystkich parametrów oprawy, takich jak typ optyki, typ układu zasilającego, moc znamionową, datę produkcji itd.) za pomocą smartfonu i darmowej aplikacji mobilnej dostępnej na platformach dystrybucji cyfrowej takich jak Google Play. 2) Korpus oprawy wykonany ma spełniać następujące wymagania a) ma być wykonany z ciśnieniowego odlewu aluminium, bez zewnętrznego użebrowania, który stanowi jednocześnie radiator oprawy b) Korpus oprawy ma być jednobryłowy, kompaktowy w kształcie (widok z góry) zbliżonym do kwadratu c) ma być pomalowana proszkowo w kolorze RAL d) źródło światła - panel LED ma być osłonięty płaską szybą ze szkła hartowanego o IK nie gorszym jak 08. 3) Zintegrowany z oprawą uchwyt montażowy musi umożliwiać a) montaż oprawy zarówno na wysięgniku jak i na słupie o średnicy mm b) regulację położenia oprawy w zakresie 0 o do +20 o ze skokiem 5 o dla montażu na słupie i w zakresie - 20 o do +15 o dla montażu na wysięgniku. 4) Oprawa ma być wyposażona w panel LED o następujących cechach: a) Temperatura barwowa- naturalna biel 4000K+/- 100K b) Co najmniej h pracy do L80B10 ( po upływie godzin świecenia co najmniej 90% populacji opraw musi emitować strumień świetlny nie mniejszy 80% strumienia nominalnego oprawy) c) Każda dioda w panelu led musi być wyposażona w indywidualną soczewkę pozwalającą emitować światło równomiernie na całą oświetlaną przez oprawę powierzchnię d) Soczewki mają być wykonane z materiału o wysokiej przepuszczalności PC odpornego na promieniowanie UV e) Deklarowany strumień świetlny oprawy ma być nie niższy niż podany w projekcie. Strumień ma być mierzony w temperaturze otoczenia oprawy nie mniejszej niż 25 o C f) Panel LED musi umożliwiać jego wymianę bez wykonywania połączeń lutowanych 5) Oprawa ma być wyposażona w układ zasilający o następujących cechach: a) układ zasilający ma posiadać trwałość nie gorszą niż zasilany z niego panel LED. b) układ zasilający ma zabezpieczać źródło światła przed przepięciami o napięciu, co najmniej 6kV c) układ zasilający ma być wyposażony wewnętrzny czujnik temperatury zabezpieczający oprawę LED przed przegrzaniem. d) układ zasilający ma być wyposażony w zewnętrzny interfejs służący do połączenia oprawy z zewnętrznym komputerem w celu zmian parametrów oświetlenia oraz czynności serwisowych e) układ zasilający ma być wyposażony w funkcję utrzymania stałego strumienia świetlnego w czasie f) układ zasilający ma mieć możliwość zaprogramowania 5-stopniowej autonomicznej redukcji mocy 9

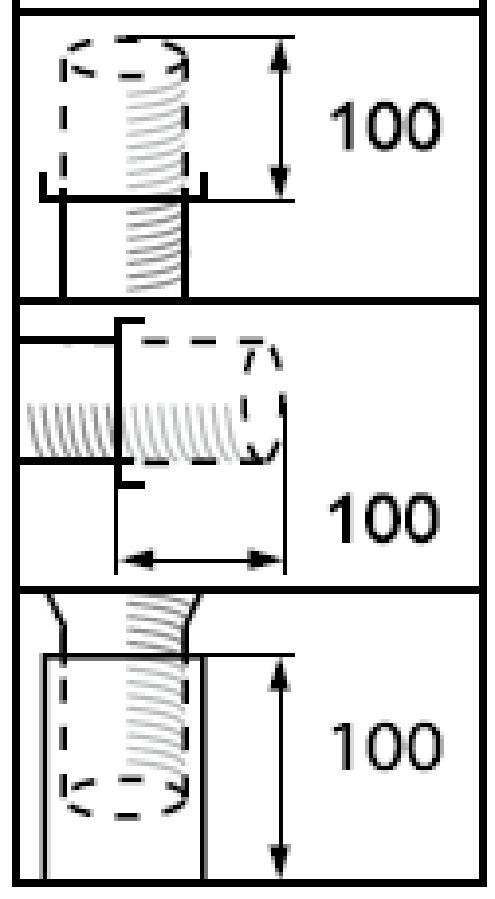

10 6) Sterownik zainstalowany w oprawie ma umożliwiać następujące funkcje: a) Ma umożliwiać auto lokalizację oprawy w przestrzeni oraz jej autokonfigurację w systemie zarządzania oświetleniem b) Ma umożliwiać synchronizację wewnętrznego zegara z zewnętrznego źródła czasu c) Ma umożliwiać pracę autonomiczną i przechowywania rocznego harmonogramu pracy w pamięci oprawy ( z uwzględnieniem dni charakterystycznych, dni roboczych, weekendowych i świat) d) Ma umożliwiać bezproblemową pracę z przypadku, gdy oprawy są załączane /wyłączane przez podanie/ zdjęcie napięcia z poziomu szafki oświetleniowej. e) Ma być wyposażony w wyłącznik pozwalający na załączanie/wyłączanie opraw ręcznie z poziomu systemu zarządzania oświetleniem oraz automatycznie na podstawie wirtualnego zegara astronomicznego i na podstawie pomiaru zmian natężenia światła dziennego między zachodem a wschodem słońca, gdy napięcie jest podawane na oprawę bez przerwy. f) Ma komunikować się dwustronnie z oprawą g) Ma zapewnić pomiar energii elektrycznej zużywanej przez oprawę h) Ma zapewnić chwilowe pomiary mocy, napięcia, prądu współczynnika mocy oprawy, natężenia światła zewnętrznego i) Ma zapewnić pozyskanie informacji o godzinach załączenia/wyłączenia/ redukcji oprawy j) Ma rejestrować czas pracy oprawy k) Ma umożliwiać bezprzewodową komunikację z wykorzystywanym w UM Mysłowice systemem zarządzania oświetleniem CityTouch Dopuszcza się rozwiązania równoważne, spełniające powyższe kryteria, oraz dające wyniki nie gorsze jak uzyskane w projekcie oświetleniowym przy identycznych założeniach projektowych. W przypadku zastosowania wyrobów równoważnych do oferty należy dołączyć obliczenia oświetleniowe potwierdzające dobór opraw. 10

11 11

12 3. Oświadczenia projektantów PRZEDSIĘBIORSTWO WIELOBRANŻOWE K a N a D Rok założenia 1991 INŻYNIERIA I ORGANIZACJA RUCHU DROGOWEGO PROJEKTY BUDOWLANO-WYKONAWCZE P.W. KANAD inż. Jerzy Namysłowski Bytom, ul. Kwiatowa 10 NIP fax/tel , tel p.w.kanad@interia.pl Gliwice, dnia r. O Ś W I A D C Z E N I E W nawiązaniu do art.20 ust 4 ustawy z dnia 7 lipca 1994r. Prawo budowlane oświadczam, że w/w projekt budowlany w zakresie instalacji, sieci i urządzeń elektrycznych nie koliduje z innymi sieciami infrastruktury technicznej, a projekt opracowany został w sposób zgodny z wymaganiami aktualnych norm, przepisów oraz z zasadami wiedzy technicznej. Projektant:... 12
