EKOLOGICZNE AGREGATY WODY LODOWEJ

Transkrypt

1 EKOLOGICZNE AGREGATY WODY LODOWEJ Seria VCG Seria VCGV 63 kw do 635 kw 292 kw do 646 kw

2

3 SPIS TREŚCI / CONTENT 1. Charakterystyka ogólna General characteristics Dane techniczne seria VCG Technical data VCG series Schematy seria VCG Schemes VCG series Dane modułów hydraulicznych seria VCG Hydraulic module data VCG series Dane techniczne seria VCGV Technical data VCGV series Schematy seria VCGV Schemes VCGV series Dane modułów hydraulicznych seria VCGV Hydraulic module data VCGV series Wymiary Dimensions Współczynniki korekcyjne Correction data Zakres temperatur pracy Operating temperature range

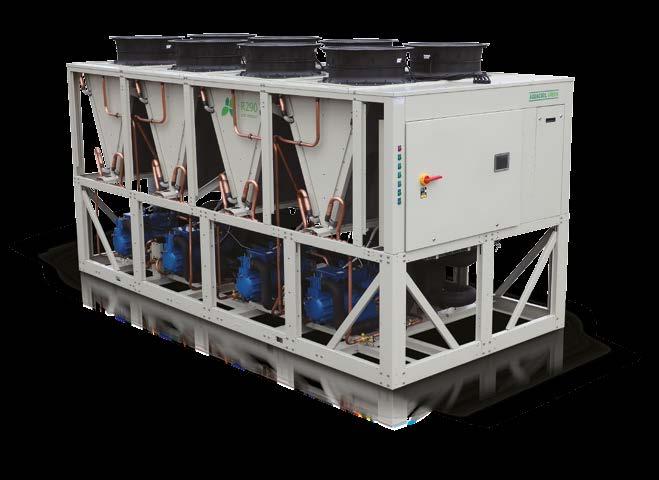

4 CHARAKTERYSTYKA OGÓLNA Ekologiczne agregaty wody lodowej z czynnikiem R290 do zastosowań w klimatyzacji. Konstrukcja Samonoœna rama wykonana ze stali ocynkowanej, pokryta powłoką poliestrową nakładaną proszkowo. Sprężarki Półhermetyczne sprężarki tłokowe z wziernikiem oleju oraz zabezpieczeniem elektronicznym z termistorami w uzwojeniach silnika w serii VCG. Sprężarki œrubowe z integralnym odolejaczem i bezstopniową regulacją wydajnoœci w serii VCGV. Parownik W urządzeniach zastosowano wymienniki płytowe z dwoma niezależnymi obiegami chłodniczymi i jednym obiegiem wody. Parowniki są izolowane. Dla bezpieczeństwa zamontowano presostat różnicowy wyłączający sprężarki w przypadku braku cyrkulacji wody. Skraplacz Wymienniki - w postaci bloków aluminiowych typu microchannel o bardzo małej pojemnoœci czynnika. Bloki umieszczone w konstrukcji noœnej w układzie V są odpowiednio połączone w zależnoœci od zapotrzebowania obiegów chłodniczych. Wentylatory - osiowe najnowszej konstrukcji z zabezpieczeniem przeciwprzeciążeniowym i regulacją prędkoœci obrotowej za pomocą regulatorów napięciowych, IP54. Obieg chłodniczy Każda jednostka ma dwa (VCG 290 i obiegi) niezależne obiegi chłodnicze. Każdy z nich zawiera: filtr osuszacz, wziernik, elektroniczny zawór rozprężny, zawory serwisowe. Zabezpieczenia: presostaty HP i LP, termostat przeciwzamrożeniowy parownika. GENERAL CHARACTERISTICS Eco liquid chillers with R290 refrigerant for application in air conditioning. Structure Self-supporting frame made of galvanized steel and protected with polyester powder paint. Compressors Semihermetic piston compressors with an oil sight glass and electronic protection with thermistors in motor wiring within VCG units. Compact screw compressors with an integral oil separator and step-less capacity control system in VCGV units. Evaporator Brazed plate heat exchanger with two independent refrigeration circuits and one water circuit in all units. Evaporators are insulated with flexible close - cell lining. A differential pressure switch installed for added safety in a case of no water flow. Condenser Heat exchangers - aluminium microchannel blocks with a very small internal volume. Coils are mounted in a V shape position within a robust structure and connected according to the need of refrigeration circuits. Fans - the latest technology AC axial fans with thermal overload protection and a function of speed control by means of electronic voltage regulator, IP54. Refrigeration circuit Each unit has two (VCG 290 and circuits) independent refrigeration circuits. Each circuit is equipped with filter drier,sight glass, electronic expansion valve, service valves. Protection devices - high pressure switch, low pressure switch, anti-freeze protection. 2

5 Szafa zasilająco-sterująca Odporna na warunki pogodowe, o stopniu ochrony IP54, zawiera: wyłącznik bezpieczeństwa, bezpieczniki główne, styczniki sprężarek, styczniki i bezpieczniki wentylatorów, transformator pomocniczy oraz sterownik elektroniczny. Oznaczenia modeli Przykład VCG 210 H P S seria 2 wielkoœć 3 wersja głoœnoœci 4 moduł hydrauliczny 5 wyposażenie opcjonalne Wersja głoœnoœci H Wersja standardowa L Wersja o obniżonej głoœnoœci sprężarki w osłonach wygłuszających, wentylatory o niższej prędkoœci obrotowej. Moduł hydrauliczny P/2P, PH/2PH Podstawowy moduł hydrauliczny zawiera pompę pojedynczą - P lub podwójną - 2P (druga pompa - rezerwowa), naczynie wzbiorcze, manometr, zawór bezpieczeństwa, zawór odcinający. PH pompa o większym sprężu. Rurociąg jest izolowany. ZP/Z2P, ZPH/Z2PH Wersja z modułem hydraulicznym P/2P i izolowanym zbiornikiem buforowym, dostępna dla serii VCG. Wyposażenie opcjonalne E Wentylatory EC I Inwerterowa reg. prędk. went. C Karta zegara czasu rzeczywistego R Karta RS 485 komunikacji Modbus M Manometry HP/ LP A Wibroizolatory O Odzysk ciepła przegrzania B Boczne panele osłonowe T Parowniki płaszczowo- rurowe S Zestaw rozruchu zimowego X Zabezpieczenie epoksydowe lamel skraplacza S Soft start sprężarek G Grzałka parownika K Grzałka modułu hydraulicznego Electric box Resistant to atmospheric conditions, protection class IP 54. Main components: emergency switch, main fuses, contactors of the compressors, contactors and fuses of the fans, auxiliary transformer and microprocessor controller. Model designation Example VCG 210 H P S series 2 size 3 noise level version 4 hydraulic module 5 optional equipment Noise level version H Standard version L Low noise version compressors in sound jackets, low speed condenser fans (or fans with low noise level). Hydraulic module P/2P, PH/2PH Basic hydraulic kit includes single pump P or double pump 2P (the other pump is a standby one), expansion vessel, pressure gauge, safety valve, shut-off valve. PH pump with higher head pressure. Piping is insulated. ZP/Z2P, ZPH/Z2PH Version with a basic hydraulic kit P/2P and an insulated inertial storage tank, available for VCG series Optional equipment E EC fans I Inverter for fan speed control C Real time clock card R RS 485 card for Modbus comm. M HP, LP pressure gauges A Anti- vibration mounts O Heat recovery (partial) B Side protection panels T Shell&tube evaporators S Winter start-up kit X Epoxy protection of condenser fins S Soft start of compressors G External heater for evaporator K Heater for hydro module 3

6 DANE TECHNICZNE SERIA VCG ZE SPRĘŻARKAMI TŁOKOWYMI PÓŁHERMETYCZNYMI TECHNICAL DATA VCG SERIES WITH PISTON SEMIHERMETIC COMPRESSORS Model VCG Wyd.chłodnicza/Cooling capacity kw 62,9 87,5 106,7 138,5 152,6 Pobór mocy całk./total power input (H) kw 18,8 27,5 34,0 42,6 46,8 Pobór mocy całk./total power input (L) kw 20,2 26,8 33,3 41,2 45,4 Pobór prądu całk./total current input (H) A 33,0 61,1 65,3 75,2 81,4 Pobór prądu całk./total current input (L) A 35,2 60,4 64,6 73,8 80,0 EER H 3,34 3,18 3,14 3,25 3,26 EER L 3,12 3,27 3,21 3,36 3,36 Czynnik chłodniczy/refrigerant type R290 Zasilanie/Electrical supply f/v/hz 3 ~ /400V/50Hz Iloœć sprężarek/number of compressors n 2 Iloœć obiegów chłodn./number of circuits n 2 Iloœć stopni regulacji/capacity steps n 2 4 Załadunek czynnika/refrigerant charge kg Dane sprężarki/compressors Maks. prąd pracy/max. absorbed current A 21,6 35,9 36,9 42,8 47,0 Prąd rozruchu/max. locked current 1 A 59,1 87,5 118,3 144,5 144,5 Pobór mocy/absorbed power kw 17,9 24,5 31,0 36,7 40,9 Pobór prądu/absorbed current A 30,8 56,0 60,2 65,0 71,2 Dane skraplacza/condenser data Iloœć wentylatorów/number of fans n 2 4 Wersja H/Version H Głoœnoœć z 10m/Sound pressure db(a) Przepływ powietrza nom./nom. air flow m 3 /h Maks. pobór mocy/max. absorbed power kw 0,9 3,0 3,0 5,9 5,9 Maks. prąd/max. absorbed current A 2,2 5,1 5,1 10,2 10,2 Masa/Weight kg Wersja L/Version L Głoœnoœć z 10 m/ Sound pressure db(a) Przepływ powietrza nom./nom. air flow m 3 /h Maks. pobór mocy/max. absorbed power kw 2,3 2,3 2,3 4,5 4,5 Maks. prąd/max. absorbed current A 4,4 4,4 4,4 8,8 8,8 Masa/Weight kg Parownik płytowy/plate evaporator Iloœć/Q-ty 1 Przepływ chłodziwa/coolant flow rate m 3 /h 10,8 14,6 18,5 24,0 25,2 Spadek ciœnienia/pressure drop kpa 15,7 27,0 19,5 19,5 20,7 Pojemnoœć wodna/water content l 6,4 8,3 10,1 13,5 13,9 Przyłącza hydr./water connections DN Długoœć/Length mm 2900 Szerokoœć/Width mm Wysokoœć/Height mm max 2650 Woda/water +12/+7 o C, temp. otoczenia/ambient temp.+35 o C 1 Dla pojedynczej sprężarki/for single a compressor 4

7 DANE TECHNICZNE SERIA VCG ZE SPRĘŻARKAMI TŁOKOWYMI PÓŁHERMETYCZNYMI TECHNICAL DATA VCG SERIES WITH PISTON SEMIHERMETIC COMPRESSORS Model VCG Wyd.chłodnicza/Cooling capacity kw 182,6 211,3 262,7 292,9 365,1 Pobór mocy całk./total power input (H) kw 58,1 66,2 90,2 89,6 116,1 Pobór mocy całk./total power input (L) kw 56,7 70,3 88,1 95,0 113,4 Pobór prądu całk./total current input (H) A 101,2 120,1 165,2 157,4 202,5 Pobór prądu całk./total current input (L) A 99,8 126,7 163,1 166,1 199,7 EER H 3,15 3,19 2,91 3,27 3,14 EER L 3,22 3,01 2,98 3,08 3,22 Czynnik chłodniczy/refrigerant type R290 Zasilanie/Electrical supply f/v/hz 3 ~ /400V/50Hz Iloœć sprężarek/number of compressors n 2 4 Iloœć obiegów chłodn./number of circuits n 2 4 Iloœć stopni regulacji/capacity steps n 4 Załadunek czynnika/refrigerant charge kg Dane sprężarki/compressors Maks. prąd pracy/max. absorbed current A 61,0 74,0 99,8 47,0 61,0 Prąd rozruchu/max. locked current 1 A 159,2 188,2 326,0 144,5 159,2 Pobór mocy/absorbed power kw 52,2 63,5 81,3 86,0 104,3 Pobór prądu/absorbed current A 91,0 113,4 149,8 148,4 182,0 Dane skraplacza/condenser data Iloœć wentylatorów/number of fans n Wersja H/Version H Głoœnoœć z 10m/Sound pressure db(a) Przepływ powietrza nom./nom. air flow m 3 /h Maks. pobór mocy/max. absorbed power kw 5,9 2,7 8,9 3,6 11,8 Maks. prąd/max. absorbed current A 10,2 6,7 15,4 9,0 20,5 Masa/Weight kg Wersja L/Version L Głoœnoœć z 10 m/sound pressure db(a) Przepływ powietrza nom./nom. air flow m 3 /h Maks. pobór mocy/max. absorbed power kw 4,5 6,8 6,8 9,0 9,0 Maks. prąd /Max. absorbed current A 8,8 13,3 13,3 17,7 17,7 Masa/Weight kg Parownik płytowy/plate evaporator Iloœć/Q-ty 1 2 Przepływ chłodziwa/coolant flow rate m 3 /h 30,8 36,1 44,3 50,3 60,2 Spadek ciœnienia/pressure drop kpa 22,5 26,7 26,7 27,2 26,0 Pojemnoœć wodna/water content l 16,8 22,2 27,7 13,9 16,8 Przyłącza hydr./water connections DN Długoœć/Length mm Szerokoœć/Width mm 2280 Wysokoœć/Height mm max 2650 Woda/water +12/+7 o C, temp. otoczenia/ambient temp.+35 o C 1 Dla pojedynczej sprężarki/for single a compressor 5

8 SCHEMATY SERIA VCG / SCHEMES VCG SERIES Obieg chłodniczy / Refrigeration circuit Obieg hydrauliczny / Hydraulic circuit 1. Sprężarki 2. Presostat HP 3. Presostat LP 4. Manometr z zaw. odc. 5. Zawór odcinający 6. Zawór odcinający 7. Skraplacz 8. Wentylator 9. Reg. prędkoœci went. 10. Zawór odcinający 11. Filtr osuszacz 12. Wziernik 13. Elektroniczny zawór rozprężny 14. Parownik 1. Compressors 2. High pressure switch 3. Low pressure switch 4. Pressure gauge with shut-off valve 5. Shut-off valve 6. Shut-off valve 7. Condenser 8. Fan 9. Fan speed controller 10. Shut-off valve 11. Filter - drier 12. Sight-glass 13. Electronic expansion valve 14. Evaporator 1. Naczynie wzbiorcze 2. Zawór odcinający 3. Pompa 4. Czujnik temperatury 5. Czujnik temperatury 6. Parownik 7. Presostat różnicowy 8. Odpowierznik 9. Manometr z zaw. odc. 10. Zawór bezpieczeństwa 11. Zbiornik buforowy 12. Zawór spustowy 1. Expansion vessel 2. Shut-off valve 3. Pump 4. Temperature probe 5. Temperature probe 6. Evaporator 7. Differential pressure switch 8. Bleed valve 9. Pressure gauge with shut-off valve 10. Safety valve 11. Buffer tank 12. Drainage valve DANE MODUŁÓW HYDRAULICZNYCH SERIA VCG HYDRAULIC MODULES DATA VCG SERIES Model VCG Pojemn. zbiornika Water tank volume Pojemn. naczynia wzb. Expansion vessel vol. Wersja/ Version ZP, ZPH Z2P, Z2PH Dowolna Any Przepływ nom. pompy Pump - nom. flow rate P, PH m 3 /h Wysokoœć podnoszenia* Pump head pressure* P PH kpa (mh 2 O) 180 (18) 275 (28) 166 (17) 265 (27) 157 (16) 255 (26) 157 (16) 294 (30) 154 (15) 290 (29) 194 (19,8) 314 (32) 182 (18,6) 304 (31) 186 (19) 314 (32) 178 (18,2) 216 (31) 210 (21,4) 284 (29) Moc silnika pompy Pump - power input P 1,5 1,5 1,5 2,2 2, ,5 kw PH 3,0 3,0 3,0 4,0 4,0 5,5 5, P, PH Masa Weight 2P, 2PH kg ZP, ZPH Z2P, Z2PH * UWAGA. Wartoœć sprężu dyspozycyjnego stanowi różnicę pomiędzy wysokoœcią podnoszenia pompy i spadkiem ciœnienia na parowniku * NOTE. The disposable static pressure value is the difference between the pump head and the pressure drop on the evaporator 6

9 DANE TECHNICZNE SERIA VCGV ZE SPRĘŻARKAMI ŚRUBOWYMI TECHNICAL DATA VCGV SERIES WITH SCREW COMPRESSORS Model VCGV Wyd. chłodnicza /Cooling capacity kw 292,2 354,4 387,6 440,2 Pobór mocy /Absorbed power kw 101,5 116,3 134,2 151,9 Pobór prądu/absorbed current A 167,7 197,3 225,9 247,5 EER 2,88 3,05 2,89 2,90 Czynnik chłodniczy/refrigerant typ R290 Zasilanie/Electrical supply f/v/ Hz 3/400V/50Hz Iloœć sprężarek/number of compressors n 2 Iloœć obiegów chłodn./number of circuits n 2 Regulacja wydajnoœci/capacity control n bezstopniowa/ stepless Załadunek czynnika/refrigerant charge kg Dane sprężarek/compressors data Maks. prąd pracy/max. absorbed current A Prąd rozruchu/max. locked current 1 A Pobór mocy/absorbed power (H) kw 94,7 106,1 123,9 142,5 Pobór prądu/absorbed current (H) A 154,4 174,4 203,0 229,8 Iloœć wentylatorów/number of fans n 6 8 Przepływ powietrza nom./nom. air flow m 3 /h Maks. pobór mocy/max. absorbed power kw 6,8 10,3 10,3 9,4 Maks. prąd/max. absorbed current A 13,3 22,9 22,9 17,7 Parownik płytowy/plate evaporator szt./pcs 1 2 Przepływ chłodziwa/coolant flow rate m 3 /h 50,3 60,9 67,1 75,7 Spadek ciœnienia/pressure drop kpa 22,9 23,7 23,9 34,1 Pojemnoœć wodna/water content l 34,7 42,5 47,2 48,4 Wersja H/Version H Głoœnoœć/Sound pressure db(a) Wersja L/Version L Głoœnoœć/Sound pressure db(a) Przyłącza hydr./water connections DN 125 Długoœć/Length mm Szerokoœć/Width mm 2280 Wysokoœć/Height mm max 2780 Masa/Weight kg Woda/water +12/+7 o C, temp. otoczenia/ambient temp.+35 o C 1 Dla pojedynczej sprężarki/for single a compressor 7

10 DANE TECHNICZNE SERIA VCGV ZE SPRĘŻARKAMI ŚRUBOWYMI TECHNICAL DATA VCGV SERIES WITH SCREW COMPRESSORS Model VCVG Wyd. chłodnicza/cooling capacity kw 494,2 523,8 563,0 645,8 Pobór mocy/absorbed power kw 160,4 172,9 191,8 233,0 Pobór prądu/absorbed current A 269,9 290,1 322,5 386,3 EER 3,08 3,03 2,94 2,77 Czynnik chłodniczy/refrigerant typ R290 Zasilanie/Electrical supply f/v/ Hz 3/400V/50Hz Iloœć sprężarek/number of compressors2 n 2 Iloœć obiegów chłodn./number of circuits n 2 Regulacja wydajnoœci/capacity control n bezstopniowa/ stepless Załadunek czynnika/refrigerant charge kg Dane sprężarek/compressors Maks. prąd pracy/max. absorbed current A Prąd rozruchu/max. locked current 1 A Pobór mocy/absorbed power (H) kw 146,8 159,2 178,1 219,3 Pobór prądu/absorbed current (H) A 239,4 259,6 292,0 355,8 Iloœć wentylatorów/number of fans n 8 Przepływ powietrza nom./nom. air flow m 3 /h Maks. pobór mocy/max. absorbed power kw 13,7 13,7 13,7 13,7 Maks. prąd/max. absorbed current A 30,5 30,5 30,5 30,5 Parownik płytowy / Plate evaporator szt./pcs 2 Przepływ chłodziwa/coolant flow rate m 3 /h 85,0 90,7 97,4 111,8 Spadek ciœnienia/pressure drop kpa 34,3 34,9 35,1 36,1 Pojemnoœć wodna/water content l 54,8 58,0 62,8 72,6 Wersja H/Version H Głoœnoœć/Sound pressure db(a) Wersja L/Version L Głoœnoœć/Sound pressure db(a) Przyłącza hydr./water connections DN 150 Długoœć/Length mm 5000 Szerokoœć/Width mm 2280 Wysokoœć/Height mm max 2780 Masa/Weight kg Woda/water +12/+7 o C, temp. otoczenia/ambient temp.+35 o C 1 Dla pojedynczej sprężarki/for single a compressor 8

11 SCHEMATY SERIA VCGV / SCHEMES VCGV SERIES Obieg chłodniczy / Refrigeration circuit Obieg hydrauliczny / Hydraulic circuit 1. Sprężarki 2. Presostat HP 3. Presostat LP 4. Manometr z zaw. odc. 5. Zawór odcinający 6. Zawór odcinający 7. Skraplacz 8. Wentylator 9. Reg. prędkoœci went. 10. Zawór odcinający 11. Filtr osuszacz 12. Wziernik 13. Elektroniczny zawór rozprężny 14. Parownik 1. Compressors 2. High pressure switch 3. Low pressure switch 4. Pressure gauge with shut-off valve 5. Shut-off valve 6. Shut-off valve 7. Condenser 8. Fan 9. Fan speed controller 10. Shut-off valve 11. Filter - drier 12. Sight-glass 13. Electronic expansion valve 14. Evaporator 1. Naczynie wzbiorcze 2. Zawór odcinający 3. Pompa 4. Czujnik temperatury 5. Czujnik temperatury 6. Parownik 7. Presostat różnicowy 8. Odpowierznik 9. Manometr z zaw. odc. 10. Zawór bezpieczeństwa 1. Expansion vessel 2. Shut-off valve 3. Pump 4. Temperature probe 5. Temperature probe 6. Evaporator 7. Differential pressure switch 8. Bleed valve 9. Pressure gauge with shut-off valve 10. Safety valve DANE MODUŁÓW HYDRAULICZNYCH SERIA VCGV HYDRAULIC MODULES DATA VCGV SERIES Model VCVG Wersja/ Version Pojemn. naczynia wzb. Expansion vessel vol. DowolnaAny dm Przepływ nom. pompy Pump - nom. flow rate P, PH m 3 /h Wysokoœć podnoszenia* Pump head pressure* P PH kpa (mh 2 O) 178 (18,2) 216 (31) 210 (21,4) 284 (29) 192 (19,6) 279 (28,5) 225 (23) 274 (28) 221 (22,5) 271 (27,7) 216 (22) 269 (27,4) 196 (20) 267 (27) 206 (21) 284 (29) Moc silnika pompy Pump - power input P 4 5,5 5,5 7,5 7,5 7,5 7,5 11,0 kw PH ,0 15,0 P, PH Masa Weight 2P, 2PH kg ZP, ZPH Z2P, Z2PH * UWAGA. Wartoœć sprężu dyspozycyjnego stanowi różnicę pomiędzy wysokoœcią podnoszenia pompy i spadkiem ciœnienia na parowniku * NOTE. The disposable static pressure value is the difference between the pump head and the pressure drop on the evaporator 9

12 WYMIARY / DIMENSIONS VCG 60 VCG 100 VCG 130 VCG max max VCG 210 VCG ~ 2280 VCG 290 VCG ~ 2280 max max ~

13 VCGV 290 VCGV VCGV 440 VCGV 640 max max

14 WSPÓŁCZYNNIKI KOREKCYJNE / CORRECTION FACTORS % wagowy glikolu etylenowego/ Ethylene glycol percentage by weight Temperatura zamarzania / Freezing point Temperatura bezpieczna / Safe point -2-3,9-6,5-8,9-11,8-15, , Współczynnik wydajnoœci chłodniczej K1 / Cooling capacity coefficient Współczynnik poboru mocy sprężarki / Compressor power input coefficient Współczynnik przepływu przez parownik / Flow rate coefficient Współczynnik oporu przepływu / Pressure drop coefficient % wagowy glikolu propylenowego/ Propylene glycol percentage by weight Temperatura zamarzania / Freezing point Temperatura bezpieczna / Safe point Współczynnik wydajnoœci chłodniczej K1 / Cooling capacity coefficient Współczynnik poboru mocy sprężarki / Compressor power input coefficient Współczynnik przepływu przez parownik / Flow rate coefficient Współczynnik oporu przepływu / Pressure drop coefficient ZAKRES TEMPERATUR PRACY / OPERATING RANGE Temperatura wlotowa wody / Water inlet temperature Temperatura wylotowa wody / Water outlet temperature Temperatura otoczenia / Ambient temperature Max o C 15 Min o C 5 Max o C 11 Min o C 0 2 Max o C 43 Min o C Dla niższych temperatur otoczenia prosimy o kontakt z PPH COOL / For lower ambient temperature pls. contact PPH COOL 2 Dla roztworów niezamarzających / For brines 12
