1 HERU 50 LP EC HERU 50 LP EC Centrala wentylacyjna z odzyskiem ciepła, niskim profilu i podłączeniem bocznym. Zaprojektowany specjalnie do nawiewu i usuwania powietrza z odzyskiem ciepła (FTX). Przeznaczona do wentylacji domów jednorodzinnych, biur i innych pomieszczeń z restrykcyjnymi wymaganiami. ysoki odzysk ciepła 82%, niskie zużycie energii (SFP), niski poziomom hałasu, wysoka niezawodność oraz czyste powietrze w pomieszczeniach. Unikalna konstrukcja minimalizuje ryzyko powstawania mostków termicznych. Jednostka jest sterowana bezprzewodowym pilotem. Jest wyposażona w gniazda komunikacyjne protokołu Modbus (RS485). Przepływ powietrza odbywa się za pomocą dwóch cichych wentylatorów promieniowych z silnikami EC i wirnikami z łopatkami wygiętymi do przodu. entylatory są podłączone za pomocą szybkozłączy i są łatwe w demontażu celem czyszczenia. Regeneracyjny, niehigroskopijny, aluminiowy rotacyjny wymiennik obrotowy umiejscowiony w centrum jednostki. ymiennik obrotowy może być wyjęty celem czyszczenia. Filtry panelowe klasy F7 zarówno w sekcji nawiewu jak i wywiewu w standardzie. Filtr można łatwo wymienić. Zintegrowane sterowanie grzaniem i chłodzeniem. Model z możliwością podłączenia nagrzewnicy elektrycznej. Jest zbudowana z podwójnej warstwy blachy stalowej ocynkowanej, z izolacją pomiędzy. Do montażu w ciepłych pomieszczeniach, na przykład w pralni lub schowku albo nad sufitem podwieszanym. standardzie występuje wersja prawostronna. UG! Produkty HERU są objęte gwarancją pod warunkiem, że używane wyposażenie/akcesoria np. filtry, są wyłącznie dostarczane przez firmę OSTBERG. 1

2 YKRESY ork Point ydatek (m³/h) 181 Ciśnienie statyczne (Pa) 104 Moc () 77.6 Prędkość (r.p.m.) 2110 Prąd () ydajność (%) 83 SFP (k/m3/s) 1.55 Napięcie ()

3 DNE KUSTYCZNE Tot Nawiewu Lw k 2k 4k 8k ywiewu Lw Otoczenia Lw ork Point ydatek (m³/h) 181 Ciśnienie statyczne (Pa) 104 Moc () 77.6 Prędkość (r.p.m.) 2110 Prąd () ydajność (%) 83 SFP (k/m3/s) 1.55 Napięcie ()

4 DNE TECHNICZNE HERU 50 LP EC R HERU 50 LP EC L HERU 50 LP EC CR HERU 50 LP EC CL Parameter alue Unit alue Unit alue Unit alue Unit Napięcie Faza 1 ~ 1 ~ 1 ~ 1 ~ Częstotliwość 50 Hz 50 Hz 50 Hz 50 Hz Moc Moc, wentylatory Moc nagrzewnica Prąd Prąd, wentylator Prąd nagrzewnica Prędkość 3400 r.p.m r.p.m r.p.m r.p.m. Poziom ciśnienia akustycznego w odl. 3 m aga 46 kg 46 kg 45 kg 45 kg Klasa ochrony, silnik IP IP IP IP Przyłącza kanałów 125 mm 125 mm 125 mm 125 mm Maks. ydatek 223 m³/h 223 m³/h 223 m³/h 223 m³/h Maks. Ciśnienie 529 Pa 529 Pa 529 Pa 529 Pa Zakres napięcia

5 ECODESIGN Parameter alue Unit (a) Manufacturer Östberg (b) Model code HERU 50 LP EC (c) SEC value 33.5 kh/m2 B (d) Declared type RU / BU (e) Type of drive ariable speed drive (f) Type of heat recovery Regenerative (g) Thermal efficiency 82 % (h) Max. flow rate (@100Pa) 183 m3/h (i) Power at max. flow rate 78 k (j) Sound power level 44 db Lw (k) Reference flow rate 0.0 m3/s (l) Reference pressure difference 50 Pa (m) SPI 0.45 /(m3/h) (n) Type of control Central demand control SEC class (o) External (internal) leakage rate 2,25 (N/) % (p) Mixing rate N/ (q) isual filter warning In remote control (r) Instruction supply/exhaust grilles See manual (s) Disassembly instructions (t) irflow sensitivity N/ (u) ir tightness N/ m/s (v) EC 1065 kh (w) HS average 4457 kh HS warm 2016 kh HS cold 8720 kh 5

6 SCHEMT POŁĄCZEŃ 6

7 7

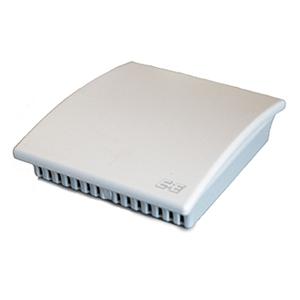

8 YMIRY 8
