Regulacja podpionowa podpora optymalnej hydrauliki instalacji. Zawory regulacyjne i równoważące

Transkrypt

1 Regulacja podpionowa podpora optymalnej hydrauliki instalacji Zawory regulacyjne i równoważące

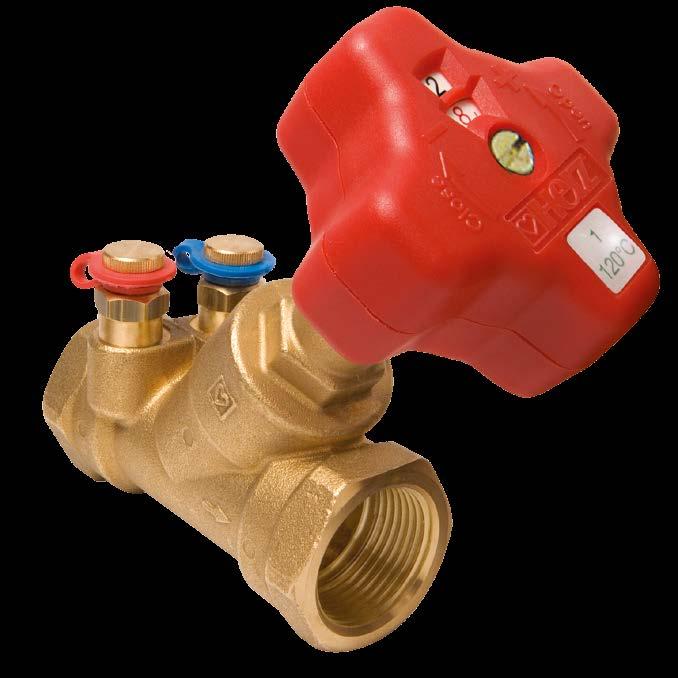

2 Ogrzewanie, klimatyzacja Przelotowe zawory regulacyjne HERZ ze stałą wartością kvs, figura skośna kvs DN Przelotowy zawór regulacyjny z kryzą pomiarową figura skośna, niewznoszący się trzpień, mufa x mufa, z mosiądzu CR, wykonanie żółte, nastawa wstępna poprzez ograniczenie skoku grzybka, uszczelnienie trzpienia za pomocą podwójnego O-ringu, cyfrowy wskaźnik nastawy w okienku pokrętła, zamontowane 2 zawory pomiarowe do pomiaru różnicy ciśnienia. Zawory pomiarowe długie lub zawory pomiarowe z zaworami spustowymi oddzielnie do zamówienia. Adaptery i złącza zaciskowe do rur miedzianych oraz z tworzywa sztucznego oddzielnie do zamówienia (DN 1 i DN 20). Maks. temperatura robocza 120 C. Maks. ciśnienie robocze 20 bar. 2, ,46 1 LF ,88 1 MF , , , , M 33, Przelotowy zawór regulacyjny z kryzą pomiarową i przyłączem do rurki impulsowej figura skośna, niewznoszący się trzpień, mufa x mufa, z mosiądzu CR, wykonanie żółte, nastawa wstępna poprzez ograniczenie skoku grzybka, uszczelnienie trzpienia za pomocą podwójnego O-ringu, cyfrowy wskaźnik nastawy w okienku pokrętła, zamontowane 2 zawory pomiarowe do pomiaru różnicy ciśnienia. Zawory pomiarowe długie lub zawory pomiarowe z zaworami spustowymi oddzielnie do zamówienia. Adaptery i złącza zaciskowe do rur miedzianych oraz z tworzywa sztucznego oddzielnie do zamówienia (DN 1 i DN 20). Maks. temperatura robocza 120 C. Maks. ciśnienie robocze 20 bar. 0,48 1 LF ,88 1 MF , , , , , ML 33, Przelotowy zawór regulacyjny z kryzą pomiarową figura skośna, niewznoszący się trzpień, mufa x mufa, z mosiądzu CR, wykonanie żółte, nastawa wstępna poprzez ograniczenie skoku grzybka, uszczelnienie trzpienia za pomocą podwójnego O-ringu, cyfrowy wskaźnik nastawy w okienku pokrętła. Adaptery i złącza zaciskowe do rur miedzianych oraz z tworzywa sztucznego oddzielnie do zamówienia (DN 1 i DN 20). Maks. temperatura robocza 120 C. Maks. ciśnienie robocze 20 bar. 2, , , , , R 4017 H Przelotowy zawór regulacyjny z kryzą pomiarową figura skośna, niewznoszący się trzpień, mufa x mufa, z mosiądzu CR, wykonanie żółte, nastawa wstępna poprzez ograniczenie skoku grzybka, uszczelnienie trzpienia za pomocą podwójnego O-ringu, cyfrowy wskaźnik nastawy w okienku pokrętła, nawiercone 2 otwory z wkręconymi korkami. Możliwość zastosowania króćców pomiarowych jako wyposażenie dodatkowe. Adaptery i złącza zaciskowe do rur miedzianych oraz z tworzywa sztucznego oddzielnie do zamówienia (DN 1 i DN 20). Maks. temperatura robocza 120 C. Maks. ciśnienie robocze 20 bar. 33, , , , , , ,

3 Ogrzewanie, klimatyzacja Przelotowe zawory regulacyjne HERZ z możliwością pomiaru różnicy ciśnienia, figura prosta kvs DN STRÖMAX-M, przelotowy zawór regulacyjny z możliwością pomiaru różnicy ciśnienia, figura prosta, z charakterystyką liniową, z zaworami pomiarowymi. Wykonanie żółte, z mosiądzu odpornego na wypłukiwanie cynku, mufa x mufa, niewznąszący się trzpień, uszczelnienie trzpienia za pomocą podwójnego O-ringu. Nastawa wstępna poprzez ograniczenie skoku grzybka, cyfrowy wskaźnik nastawy wstępnej umieszczony w pokrętle zaworu. 2 zawory pomiarowe (2 0284) zamontowane po obu stronach pokrętła. Plomba nastawy wstępnej oraz znacznik nastawy wstępnej w komplecie. Adaptery i złącza zaciskowe do rur miedzianych oraz z tworzywa sztucznego oddzielnie do zamówienia (DN 1 i DN 20). 0,93 1 LF ,49 1 MF , , , , , , M STRÖMAX STRÖMAX-ML, przelotowy zawór regulacyjny z możliwością pomiaru różnicy ciśnienia, figura prosta, z charakterystyką liniową, z zaworami pomiarowymi. Wykonanie żółte, z mosiądzu CR, mufa x mufa, niewznąszący się trzpień, uszczelnienie trzpienia za pomocą podwójnego O-ringu. Nastawa wstępna poprzez ograniczenie skoku grzybka, cyfrowy wskaźnik nastawy wstępnej umieszczony w pokrętle zaworu. 2 zawory pomiarowe zamontowane po obu stronach pokrętła (jeden z możliwością podłączenia rurki impulsowej). Adaptery i złącza zaciskowe do rur miedzianych oraz z tworzywa sztucznego oddzielnie do zamówienia (DN 1 i DN 20). Maks. temperatura robocza 130 C. Maks. ciśnienie robocze 16 bar. 2, , ,93 1 LF ,49 1 MF , , , , , , ML 2, , R STRÖMAX-R STRÖMAX-R, przelotowy zawór regulacyjny, figura prosta, Wykonanie żółte, z mosiądzu odpornego na wypłukiwanie cynku, mufa x mufa, niewznąszący się trzpień, uszczelnienie trzpienia za pomocą podwójnego O-ringu. Nastawa wstępna poprzez ograniczenie skoku grzybka, cyfrowy wskaźnik nastawy wstępnej umieszczony w pokrętle zaworu. DN 1 - DN 0: 2 nawiercone otwory 1/4 z korkami DN 6 - DN 80: 2 nawiercone otwory 3/8 z korkami Plomba nastawy wstępnej oraz znacznik nastawy wstępnej w komplecie. Zawór spustowy 276 oddzielnie do zamówienia. Przyłącza zaciskowe: DN 1: adapter i złączka zaciskowa 3/4. DN 20: adapter i złączka zaciskowa 3/4. Adaptery i złączki oddzielnie do zamówienia. 6, , , , , , , ,

4 Zawory regulacyjne HERZ Ogrzewanie, klimatyzacja, instalacje solarne kvs DN Zawór regulacyjny, figura prosta z zaworami pomiarowymi, gwint zewnętrzny Korpus wykonany z mosiądzu odpornego na wypłukiwanie cynku, do hydraulicznego równoważenia instalacji chłodniczych (np. fancoile). 2 zawory pomiarowe (0284) zamontowane po obu stronach pokrętła. Nastawa wstępna za pomocą ograniczenia skoku grzybka. Przyłącze z gwintem zewnętrznym. 3, , Zawór regulacyjny, figura prosta z zaworami pomiarowymi, gwint wewnętrzny Rp Korpus wykonany z mosiądzu odpornego na wypłukiwanie cynku, do hydraulicznego równoważenia instalacji chłodniczych (np. fancoile). 2 zawory pomiarowe (0284) zamontowane po obu stronach pokrętła. Nastawa wstępna za pomocą ograniczenia skoku grzybka. Przyłącze z gwintem wewnętrznym. 3, , Zawór regulacyjny do instalacji solarnych STRÖMAX-4216 z przyłączem do lutowania. Maks. temperatura robocza 200 C. Przyłącze do lutowania dla DN 1, 1 mm. Przyłącze do lutowania dla DN 20, 22 mm. 3, , Zawory regulacyjne HERZ-AS-T-90 z końcówkami pomiarowymi Zawór regulacyjny AS-T-90, figura prosta za zaworami pomiarowymi, z gwintem wewnętrznym Rp Wykonanie żółte, mosiądz odporny na wypłukiwanie cynku, wkładka z nastawą wstępną AS-T-90 do hydraulicznej regulacji w instalacjach klimatyzacyjnych (np. fancoile). 2 zawory pomiarowe 0284 do pomiaru różnicy ciśnienia zamontowane. Nastawa wstępna za pomocą klucza nastawczego (oddzielnie do zamówienia). Przyłącze rurowe z gwintem wewnętrznym Rp 1/2. DN AS-T AS-T-90 Zawór regulacyjny AS-T-90, figura prosta za zaworami pomiarowymi, z gwintem zewnętrznym Wykonanie żółte, mosiądz odporny na wypłukiwanie cynku, wkładka z nastawą wstępną AS-T-90 do hydraulicznej regulacji w instalacjach klimatyzacyjnych (np. fancoile). 2 zawory pomiarowe 0284 do pomiaru różnicy ciśnienia zamontowane. Nastawa wstępna za pomocą klucza nastawczego (oddzielnie do zamówienia). Przyłącze rurowe z gwintem zewnętrznym 3/4 do złączy zaciskowych. złącza zaciskowe do rur miedzianych oraz z tworzywa sztucznego oddzielnie do zamówienia

5 Ogrzewanie, klimatyzacja Przelotowe zawory regulacyjne HERZ z możliwością pomiaru różnicy ciśnienia, figura skośna kvs DN 4117 M STRÖMAX-M STRÖMAX-M, przelotowy zawór regulacyjny z możliwością pomiaru różnicy ciśnienia, figura skośna z zaworami pomiarowymi Wykonanie żółte, mufa x mufa, uszczelnienie trzpienia za pomocą O-ringu, nastawa wstępna za pomocą ograniczenia skoku grzybka. Uszczelnienie wkładki w korpusie zaworu za pomocą O-ringu. Posiada funkcję odcięcia. DN 1 - DN 20: 2 nawiercone otwory 1/4 z zaworami pomiarowymi, 1 nawiercony otwór 1/4 z wkręconym korkiem DN 2 - DN 0: 2 nawiercone otwory 1/4 z zaworami pomiarowymi, 2 nawiercone otwory 1/4 z wkręconymi korkami DN 6 - DN 80: 2 nawiercone otwory 1/4 z zaworami pomiarowymi, 2 nawiercone otwory 3/8 z wkręconymi korkami Zawory spustowe 276 oddzielnie do zamówienia. Przyłącza zaciskowe: DN 1: model uniwersalny ze specjalnymi mufami do rur gwintowanych i przyłączy zaciskowych. DN 20: adapter i złączka zaciskowa 3/4. Adaptery i złączki oddzielnie do zamówienia. * LF Minimum kv 0,12. 4,7* 1LF , , , , , , , , Przelotowe zawory regulacyjne HERZ, figura skośna kvs DN STRÖMAX-R, przelotowy zawór regulacyjny, figura skośna Wykonanie żółte, mufa x mufa, uszczelnienie trzpienia za pomocą O-ringu, nastawa wstępna za pomocą ograniczenia skoku grzybka. Uszczelnienie wkładki w korpusie zaworu za pomocą O-ringu. Zawory spustowe 276 oddzielnie do zamówienia. Posiada funkcję odcięcia. Przyłącza zaciskowe: DN 1: model uniwersalny ze specjalnymi mufami do rur gwintowanych i przyłączy zaciskowych. DN 20: adapter i złączka zaciskowa 3/4. Adaptery i złączki oddzielnie do zamówienia. 4, , , , , , , R STRÖMAX-R 4117 MR STRÖMAX-MR STRÖMAX-MR, przelotowy zawór regulacyjny, figura skośna Wykonanie żółte, mufa x mufa, uszczelnienie trzpienia za pomocą O-ringu, nastawa wstępna za pomocą ograniczenia skoku grzybka. Uszczelnienie wkładki w korpusie zaworu za pomocą O-ringu. Posiada funkcję odcięcia. DN 1 - DN 20: 3 nawiercone otwory 1/4 z wkręconymi korkami DN 2 - DN 0: 4 nawiercone otwory 1/4 z wkręconymi korkami Zawory spustowe 276 oddzielnie do zamówienia. Przyłącza zaciskowe: DN 1: model uniwersalny ze specjalnymi mufami do rur gwintowanych i przyłączy zaciskowych. DN 20: adapter i złączka zaciskowa 3/4. Adaptery i złączki oddzielnie do zamówienia. 133, , , , , , , Trzpień zaworu: Przy zaworach regulacyjnych HERZ wznoszący się trzpień zaworu uszczelniony jest w sposób trwały i pewny za pomocą podwójnego O-ringu, co zapewnia lekką, płynną pracę zaworu. Uszczelnienie gniazda zaworu jest uszczelnieniem metalicznym, co wyklucza możliwość poślizgu. Informacje dotyczące armatury spustowej HERZ 0276 do zaworów regulacyjnych przelotowych przedstawione są na stronie 100 i 128. Informacje dotyczące zaworów pomiarowych HERZ 0284 do urządzeń pomiarowych HERZ 8900 i 8904 przedstawione są na stronie 98 i

6 Ogrzewanie, klimatyzacja Zawory regulacyjne HERZ z przyłączem bagnetowym kvs DN 4017 M 4017 R Przelotowy zawór regulacyjny HERZ z charakterystyką liniową i kryzą pomiarową do pomiaru różnicy ciśnienia, figura skośna Korpus wykonany z mosiądzu odpornego na wypłukiwanie cynku, cyfrowy wskaźnik nastawy w okienku pokrętła, uszczelnienie trzpienia za pomocą podwójnego O-ringu. Nastawa wstępna poprzez ograniczenie skoku grzybka, 2 zawory pomiarowe (1 0284) do pomiaru różnicy ciśnienia. Możliwość zamontowania zaworów pomiarowych w wykonaniu długim, zaworów spustowych lub zaworów pomiarowych ze spustem (oddzielnie do zamówienia). W zestawie z przyłączem bagnetowym do rur miedzianych i stalowych miękkich. Przelotowy zawór regulacyjny HERZ z charakterystyką liniową, figura skośna Korpus wykonany z mosiądzu odpornego na wypłukiwanie cynku, cyfrowy wskaźnik nastawy w okienku pokrętła, uszczelnienie trzpienia za pomocą podwójnego O-ringu. Nastawa wstępna poprzez ograniczenie skoku grzybka. W zestawie z przyłączem bagnetowym do rur miedzianych i stalowych miękkich. 2,00 2,00 0,2 0,2 0,9 0,9 3,60 6,0 13,30 18,0 33,00 2,00 2,00 3,60 6,0 13,30 18,0 33, x x 1 1 LF - 1 x 1 1 LF - 18 x 1 1 MF - 1 x 1 1 MF - 18 x x x 1, x 1, x 1, 0-4 x 1, 1-1 x x x x 1, x 1, x 1, 0-4 x 1, C C C C C C C C C C C C C C C C C C Regulatory różnicy ciśnienia l/h DN Przył FIX-TS Regulator różnicy ciśnienia 4002 FIX TS Nastawa różnicy ciśnienia stała 23 KPa, wykonanie kompaktowe, korpus z mosiądzu odpornego na wypłukiwanie cynku, przyłącze z gwintem zewnętrznym DN 1 i DN 20 ze stożkiem, DN 2 do DN 0 z uszczelnieniem płaskim, wbudowana wkładka do współpracy z siłownikami lub napędami termicznymi. Przyłącza i złączki należy zamawiać oddzielnie. W zestawie z rurką impulsową o długości 1 m. Napędy i siłowniki nie wchodzą w zakres dostawy / / ½ ¾ ¾

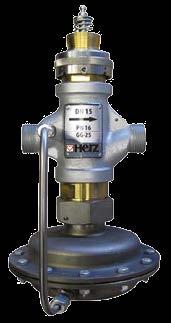

7 Ogrzewanie, klimatyzacja Regulatory różnicy ciśnienia l/h DN Przył FIX Regulator różnicy ciśnienia 4007 z gwintem wewnętrznym Regulator proporcjonalny, figura prosta, do instalacji dwururowych z grzejnikowymi zaworami termostatycznymi. Różnica ciśnienia -30 kpa, nastawiana płynnie. Wykonanie żółte, obustronna mufa gwintowana, dołączona rurka impulsowa o długości 1 m. Regulator różnicy ciśnienia 4007 Fix FWW z gwintem wewnętrznym Regulator proporcjonalny, figura prosta, do instalacji dwururowych z grzejnikowymi zaworami termostatycznymi. Różnica ciśnienia 23 kpa, stała. Wykonanie żółte, obustronna mufa gwintowana, dołączona rurka impulsowa o długości 1 m. Regulator różnicy ciśnienia - 30 kpa Zakres regulacji różnicy ciśnienia - 30 kpa, wykonanie kompaktowe, korpus z mosiądzu odpornego na wypłukiwanie cynku, przyłącze z gwintem zewnętrznym, DN 1 i DN 20 ze stożkiem, DN 2 do DN 0 z uszczelnieniem płaskim. W zestawie z rurką impulsową o długości 1 m. Przyłącza i złączki należy zamawiać oddzielnie. Regulator różnicy ciśnienia - 60 kpa Zakres regulacji różnicy ciśnienia 2-60 kpa, wykonanie kompaktowe, korpus z mosiądzu odpornego na wypłukiwanie cynku, przyłącze z gwintem zewnętrznym, DN 1 i DN 20 ze stożkiem, DN 2 do DN 0 z uszczelnieniem płaskim. W zestawie z rurką impulsową o długości 1 m. Przyłącza i złączki należy zamawiać oddzielnie. Regulator różnicy ciśnienia 4002 FIX Nastawa różnicy ciśnienia stała 23 KPa, wykonanie kompaktowe, korpus z mosiądzu odpornego na wypłukiwanie cynku, przyłącze z gwintem zewnętrznym, DN 1 i DN 20 ze stożkiem, DN 2 do DN 0 z uszczelnieniem płaskim. Przyłącza i złączki należy zamawiać oddzielnie. W zestawie rurka impulsowa o długości 1 m / / ¼ ½ ½ / / ¼ ½ ½ / /4 1½ 1¾ 2 3 /8 3/ /4 1½ 1¾ / / /4 1½ 1¾ 2 3 /

8 Ogrzewanie, klimatyzacja Komplety przewodowe HERZ do dwururowego systemu ogrzewania l/h Przył. DN 400 FWW Zmontowany moduł HERZ do podłączeń na pionach grzewczych w systemach dwururowych Składowe kompletu: - kulowe zawory odcinające - zawory spustowe - filtr - regulator różnicy ciśnienia - zawory pomiarowe Regulator różnicy ciśnienia utrzymuje stałą różnicę ciśnienia w układzie 23 kpa. Ciśnienie znamionowe: PN 16 Maks. temperatura pracy: 130 C dla DN 2 i 32. Maks. temperatura pracy: 110 C dla DN 40 i 0. Medium: woda grzewcza zgodnie z PN 93/C-04607, ÖNORM H19. Dopuszcza się stosowanie glikolu etylenowego lub propylenowego w roztworze do 0 % / / Zawory nadmiarowe różnicy ciśnienia HERZ l/h DN Zawór nadmiarowy różnicy ciśnienia, figura prosta Jednoczęściowy korpus metalowy, niklowany, przyłącze z gwintem zewnętrznym, z uszczelnieniem płaskim. Przyłącza i złączki oddzielnie do zamówienia Zawór nadmiarowy różnicy ciśnienia, figura kątowa Jednoczęściowy korpus metalowy, niklowany, przyłącze z gwintem zewnętrznym, z uszczelnieniem płaskim. Przyłącza i złączki oddzielnie do zamówienia Regulatory przepływu HERZ l/h DN Przył Regulator przepływu Wykonanie kompaktowe, korpus z mosiądzu odpornego na wypłukiwanie cynku, przyłącze z gwintem zewnętrznym, DN 1 i DN 20 ze stożkiem, DN 2 do DN 0 z uszczelnieniem płaskim, 2 zawory pomiarowe do podłączenia miernika. Przyłącza i złączki należy zamawiać oddzielnie / / ½ ¾ /

9 Ogrzewanie, klimatyzacja Regulatory przepływu Kombiventil l/h DN Przył M SMART 4006 R SMART 4006 M 4006 R Regulator przepływu HERZ - Kombiventil Wykonanie kompaktowe, korpus z mosiądzu odpornego na wypłukiwanie cynku, przyłącze z gwintem zewnętrznym ze stożkiem, 2 zawory pomiarowe do podłączenia miernika oraz wbudowana wkładka do współpracy z napędami i siłownikami; przyłącze M 28 x 1,, skok 4,0 mm. Przyłącza i złączki należy zamawiać oddzielnie. Napędy i siłowniki nie wchodzą w zakres dostawy J. w. lecz bez zaworów pomiarowych Regulator przepływu HERZ Kombiventil Wykonanie kompaktowe, korpus z mosiądzu odpornego na wypłukiwanie cynku, przyłącze z gwintem zewnętrznym DN 1 i DN 20 ze stożkiem, DN 2 do DN 0 z uszczelnieniem płaskim, 2 zawory pomiarowe do podłączenia miernika oraz wbudowana wkładka do współpracy z napędami i siłownikami; przyłącze M 28 x 1,, skok 4,0 mm. Przyłącza i złączki należy zamawiać oddzielnie. Napędy i siłowniki nie wchodzą w zakres dostawy J. w. lecz bez zaworów pomiarowych LF 3/ / MF 3/ LF 3/ / MF 3/ / / ½ ¾ / / / ½ ¾ / Regulatory przepływu Kombiventil kvs DN Regulator przepływu HERZ - Kombiventil z żeliwa szrego 2 z gwintem zewnętrznym z uszczelnieniem płaskim, PN 16 przeznaczony do regulacji przepływu w instalacjach grzewczych i wody zimnej, maks różnica ciśnienia 10 bar, maks różnica ciśnienia na dławiku 0,2 bar, zakres temperatury pracy C do 130 C. Materiał uszczelniający grzybek FPM, trzpień, gniazdo 1.407, , , rurka impulsowa , membrana EPDM. 1, F , F F , F

10 Zawory regulacyjne i równoważące HERZ, V Ogrzewanie, klimatyzacja l/h DN 7217 V Zawór regulacyjny i równoważący HERZ, figura skośna z wbudowaną kryzą pomiarową, korpus zaworu z mosiądzu odpornego na wypłukiwanie cynku, gwint przyłączeniowy M 28 x 1,, skok 4,0 mm, nastawa wstępna kvs 0,4-3,9, do regulacji instalacji grzewczych i chłodniczych. Złącza zaciskowe oddzielnie do zamówienia. Klucz nastawczy oddzielnie do zamówienia. Osprzęt: siłownik termiczny lub głowica termostatyczna oddzielnie do zamówienia. 1, ,47 1 LF ,00 1 MF , Zawory regulacyjne i równoważące HERZ, V l/h DN V Zawory regulacyjne Zawór regulacyjny i równoważący HERZ, figura skośna do regulacji przy dużych przepływach, korpus z mosiądzu odpornego na wypłukiwanie cynku, z wkładką termostatyczną odciążoną ciśnieniowo, z nastawą wstępną. Do współpracy z napędem M 28 x 1, o regulacji ciągłej lub 2-punktowej, skok 4,0 mm. Dwa zawory pomiarowe zamontowane są po obu stronach zaworu. Przyłącze rurowe z gwintem wewnętrznym. Napędy oraz klucz do nastawy wstępnej oddzielnie do zamówienia. l/h DN V V FV FV Termostatyczny zawór regulacyjny TS-98-V, figura prosta z zaworami pomiarowymi, gwint wewnętrzny Rp Korpus wykonany z mosiądzu odpornego na wypłukiwanie cynku, wkładka termostatyczna z bezstopniową nastawą wstępną TS-98-V, do regulacji hydraulicznej w instalacjach chłodniczych (np. fancoile). Dwa zawory pomiarowe 0284 zamontowane po obu stronach zaworu termostatycznego. Nastawy wstępnej dokonuje się za pomocą klucza nastawczego ( ), oddzielnie do zamówienia. Przyłącze do rur z mufą gwintowaną Rp 1/2. Termostatyczny zawór regulacyjny TS-98-V, figura prosta z zaworami pomiarowymi, gwint zewnętrzny Korpus wykonany z mosiądzu odpornego na wypłukiwanie cynku, wkładka termostatyczna z bezstopniową nastawą wstępną TS-98-V, do regulacji hydraulicznej w instalacjach chłodniczych (np. fancoile). Dwa zawory pomiarowe 0284 zamontowane po obu stronach zaworu termostatycznego. Nastawy wstępnej dokonuje się za pomocą klucza nastawczego ( ), oddzielnie do zamówienia. Przyłącze do rur z gwintem zewnętrznym 3/4 do przyłączy zaciskowych (oddzielnie do zamówienia). Termostatyczny zawór regulacyjny TS-99-FV, figura prosta z zaworami pomiarowymi, gwint wewnętrzny Rp Korpus wykonany z mosiądzu odpornego na wypłukiwanie cynku, wkładka termostatyczna z bezstopniową nastawą wstępną TS-98-V, do regulacji hydraulicznej w instalacjach chłodniczych (np. fancoile). Dwa zawory pomiarowe 0284 zamontowane po obu stronach zaworu termostatycznego. Nastawy wstępnej dokonuje się za pomocą klucza nastawczego ( ), oddzielnie do zamówienia. Przyłącze do rur z mufą gwintowaną Rp 1/2. Termostatyczny zawór regulacyjny TS-99-FV, figura prosta z zaworami pomiarowymi, gwint zewnętrzny Korpus wykonany z mosiądzu odpornego na wypłukiwanie cynku, wkładka termostatyczna z bezstopniową nastawą wstępną TS-98-V, do regulacji hydraulicznej w instalacjach chłodniczych (np. fancoile). Dwa zawory pomiarowe 0284 zamontowane po obu stronach zaworu termostatycznego. Nastawy wstępnej dokonuje się za pomocą klucza nastawczego ( ), oddzielnie do zamówienia. Przyłącze do rur z gwintem zewnętrznym 3/4 do przyłączy zaciskowych (oddzielnie do zamówienia)., , , , , , ,

11 Zawór strefowy Ogrzewanie, klimatyzacja kvs DN Zawór strefowy, figura prosta Regulacja za pomocą siłowników i głowic termostatycznych. Przyłącze grzejnikowe z uszczelnieniem stożkowym. Model uniwersalny ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. Możliwość wymiany wkładki termostatycznej za pomocą HERZ- Changefix. wint przyłączeniowy M 28 x 1,. Zawór mieszający do podnoszenia temperatury powrotu 2, Teplomix, termostatyczny zawór regulacyjny 3-drogowy w wykonaniu żółtym, uszczelnienie płaskie Zawór 3-drogowy mieszający Teplomix z wkładką termostatyczną o regulacji ciągłej, nastawa temperatury ustawiona fabrycznie. Do podnoszenia temperatury powrotu przy urządzeniach kotłowych bez wykorzystania dodatkowej energii. Zamontowany korek 3/8 do armatury spustowej. Maksymalna temperatura pracy 110 C. Modele ze stałym bajpasem, temp. ok. 61 C. J.w. lecz z funkcją całkowitego zamknięcia bajpasu. Temp. ok C (przeciek maks. ok. 10 %) RD Regulacyjne zawory dwudrogowe kulowe z dźwignią kvs DN Regulacyjny zawór dwudrogowy kulowy HERZ z gwintem wewnętrznym, PN 40 do precyzyjnej regulacji, bez straty przecieku, z ciągłą regulacją, do instalacji zimnej i ciepłej wody oraz powietrza w układach zamkniętych, PN 40, kula z równoprocentową charakterystyką liniową. Trzpień z dużą płaszczyzną poślizgu, pierścień teflonowy, wysoki współczynnik nastawczy 00:1, niski moment obrotowy w O-ringu samouszczelniającym. wint wewnętrzny Rp wg. ISO 7/1, korpus z mosiądzu DZR (odpornego na wypłukiwanie cynku), kula z mosiądzu DZR, chromowana i polerowana. Uszczelnienie osi za pomocą podwójnego O-ringu z EPDM. Napęd nastawczy 7712 oddzielnie do zamówienia. Regulacyjne zawory dwudrogowe kulowe bez dźwigni , produktowa 6 Regulacyjny zawór dwudrogowy kulowy HERZ z gwintem wewnętrznym, PN 40 do precyzyjnej regulacji, bez straty przecieku, z ciągłą regulacją, do instalacji zimnej i ciepłej wody oraz powietrza w układach zamkniętych, PN 40, kula z równoprocentową charakterystyką liniową. Trzpień z dużą płaszczyzną poślizgu, pierścień teflonowy, wysoki współczynnik nastawczy 00:1, niski moment obrotowy w O-ringu samouszczelniającym. wint wewnętrzny Rp wg. ISO 7/1, korpus z mosiądzu DZR (odpornego na wypłukiwanie cynku), kula z mosiądzu DZR, chromowana i polerowana. Uszczelnienie osi za pomocą podwójnego O-ringu z EPDM. Napęd nastawczy 7712 oddzielnie do zamówienia , Dźwignia do zaworu regulacyjnego kulowego HERZ Napęd ręczny HERZ Do zaworów regulacyjnych kulowych HERZ 2117, gdy nie przewiduje się zastosowania na zaworze napędu elektrycznego. Średnica

12 Zawory 3-drogowe mieszające z pokrętłem Ogrzewanie, klimatyzacja kvs DN Zawór 3-drogowy mieszający z gwintem wewnętrznym. Korpus i kula z mosiądzu odpornego na wypłukiwanie cynku, uszczelnienie z EPDM. Temperatura medium -10 C do 110 C. PN 10. Napęd nastawczy oddzielnie do zamówienia , produktowa 6 Zawory 4-drogowe mieszające z pokrętłem kvs DN Zawór 4-drogowy mieszający z gwintem wewnętrznym. Korpus i kula z mosiądzu odpornego na wypłukiwanie cynku, uszczelnienie z EPDM. Temperatura medium -10 C do 110 C. PN 10. Napęd nastawczy oddzielnie do zamówienia , Zawory 3-drogowe mieszające i rozdzielające kvs DN Zawór 3-drogowy mieszający i rozdzielający do regulacji ciągłej w instalacji wody zimnej i ciepłej. Z napędem działa jako regulator nastawczy z możliwością wyboru charakterystyki. Trzpień ze stali nierdzewnej, grzybek zaworu z mosiądzu ze wzmocnionym uszczelnieniem teflonowym. Dławnica z mosiądzu z O-ringiem z EPDM. Montaż w dowolnej pozycji, poziomej lub pionowej. Korpus w wykonaniu żółtym z odlewu mosiężnego z 3 gwintami zewnętrznymi, uszczelnienie płaskie, bez półśrubunków przyłączeniowych. Napęd nastawczy X/X oddzielnie do zamówienia , Zawór odwrotny (normalnie zamknięty) kvs DN 7760 RD Zawór termostyczny o odwrotnym działaniu (normalnie zamknięty), figura prosta korpus zaworu z mosiądzu niklowanego, trzpień z nierdzewnej stali szlachetnej, uszczelki EPDM. Maks. temperatura robocza 120 C Min. temperatura robocza -20 C Maks. ciśnienie robocze 16 bar. Maks. różnica ciśnień 1,6 bar. Przyłącza z gwintem zewnętrznym ze stożkiem do przyłączy zaciskowych. wint przyłączeniowy termostatu M 28 x 1,. CALIS-TS-RD - zawory trójdrogowe termostatyczne, rozdział 100% kvs DN CALIS-TS-RD - zawór trójdrogowy, rozdział 100% z uszczelnieniem płaskim, bez przyłączy, z kołpakiem gwintowanym. Przyłącza do rur oddzielnie do zamówienia. 2, , , , , RD 6,

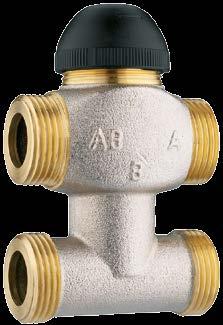

13 Małe zawory termostatyczne Ogrzewanie, klimatyzacja kvs DN Zawór termostatyczny HERZ, figura prosta, gwint przyłączeniowy M 30 x 1, Zawór regulacyjny ze stopniową wartością kvs, stosowany do klimatyzacji pomieszczeń. Przeznaczony do regulacji przepływu, 2 x gwint zewnętrzny z uszczelnieniem płaskim. łowica termostatyczna z czujnikiem powierzchniowym oddzielnie do zamówienia. 0, , , , , , , , Małe zawory termostatyczne 3-drogowe kvs DN Termostatyczny zawór trójdrogowy bez bajpasu, mieszająco-rozdzielający Zastosowanie w instalacjach grzewczych i chłodniczych, do regulacji wydajności cieplnej nagrzewnic lub chłodnic powietrznych i wymienników ciepła. Skok 3,7 mm, gwint przyłączeniowy M 30 x 1,, trzy przyłącza z gwintem zewnętrznym, z uszczelnieniem płaskim. łowica termostatyczna z czujnikiem powierzchniowym oddzielnie do zamówienia. 0, , , , , , , Małe zawory termostatyczne 3-drogowe z bajpasem kvs DN Termostatyczny zawór trójdrogowy z bajpasem, mieszająco-rozdzielający Zastosowanie w instalacjach grzewczych i chłodniczych, do regulacji wydajności cieplnej nagrzewnic lub chłodnic powietrznych i wymienników ciepła. Skok 3,7 mm, gwint przyłączeniowy M 30 x 1,, cztery przyłącza z gwintem zewnętrznym, z uszczelnieniem płaskim. łowica termostatyczna z czujnikiem powierzchniowym oddzielnie do zamówienia. 0, , , , , , ,

14 Ogrzewanie, klimatyzacja Napędy ręczne do zaworów 3-drogowych Napęd ręczny HERZ do zaworów 3-drogowych 4037, nie może współpracować z napędem nastawczym Metalowy kołpak zamykający Metalowy kołpak zamykający z mosiądzu, do zamykania mechanicznego zaworów regulacyjnych 7217 V, V, 4006, M 28 x 1,. Wykonanie żółte

15 Osprzęt Obudowa izolacyjna EPP (rozprężony polipropylen), kolor antracytowy/czarny albo srebrno-szary, B2 zgodnie z DIN 4102 i E według DIN EN , ciężar ok. 4 kg/m³, wbudowane geometryczne zamknięcie. Do przelotowych zaworów regulacyjnych 4017 M, 4017 R. Obudowa izolacyjna EPP (rozprężony polipropylen), kolor antracytowy/czarny albo srebrno-szary, B2 zgodnie z DIN 4102 i E według DIN EN , ciężar ok. 4 kg/m³, wbudowane geometryczne zamknięcie. Do regulatorów różnicy ciśnienia Osprzęt DN Obudowa izolacyjna EPP (rozprężony polipropylen), kolor antracytowy/czarny albo srebrno-szary, B2 zgodnie z DIN 4102 i E według DIN EN , ciężar ok. 4 kg/m³, wbudowane geometryczne zamknięcie. Do zaworów kulowych 2201 i Osprzęt do regulatorów różnicy ciśnień 4007, 4002 Zawór kulowy do rurki impulsowej Przyłącze gz x gw 1/8 1/ Rurka impulsowa do regulatora różnicy ciśnienia z zaworem kulowym 1/8 1,0 m Rurka impulsowa do regulatora różnicy ciśnienia z nyplem 1/8 x 1/4. 1,0 m , m Rurka impulsowa do regulatora różnicy ciśnienia z nyplem 1/8 x 1/4. 2,0 m Kołpak blokujący HERZ Do regulatorów różnicy ciśnienia 4002, materiał tworzywo sztuczne czarne, z otworami do przymocowania plomby i drutu Nypel do rurki impulsowej 1/8 x 1/4 1/8 x 1/ Nypel do rurki impulsowej 1/8 x 1/8 1/8 x 1/

16 Kryzy pomiarowe Osprzęt DN kvs Kryza pomiarowa HERZ LF ze zmniejszoną wartością kvs, do pomiaru różnicy ciśnienia przy małych przepływach, pozostałe wykonanie jak poniżej. 1 LF 0, Kryza pomiarowa HERZ MF z wartością kvs = 1,1, do pomiaru różnicy ciśnienia przy średnich przepływach, pozostałe wykonanie jak poniżej. 1 MF 1, Zawory pomiarowe HERZ Kryza pomiarowa HERZ, 2 zawory pomiarowe, wejście z gwintem wewnętrznym, wyjście z gwintem zewnętrznym. PN 20, zakres -20 do 110 C Korpus z mosiądzu odpornego na wypłukiwanie cynku, do hydraulicznej regulacji instalacji chłodniczych i fancoili. 2 zawory pomiarowe (0284). Kryza pomiarowa HERZ ze stali nierdzewnej, maks. temperatura robocza 120 C, maks. ciśnienie robocza 16 bar. Dane eksploatacyjne i wartości kv odpowiadają BS , , , , , , , , , Śr. Szybkozłączny zawór pomiarowy do zaworów HERZ-STRÖMAX (wykonanie od 2004 r.), wykonanie żółte, kołpak niebieski (powrót), do podłączenia czujnika ciśnienia. 1/ Szybkozłączny zawór pomiarowy do zaworów HERZ-STRÖMAX (wykonanie od 2004 r.), wykonanie żółte, kołpak czerwony (zasilanie), do podłączenia czujnika ciśnienia. 1/ Szybkozłączny zawór pomiarowy do zaworów HERZ-STRÖMAX do wody pitnej (wykonanie od 2004 r.), wykonanie żółte, kołpak niebieski (powrót), do podłączenia czujnika ciśnienia. 1/ Szybkozłączny zawór pomiarowy do zaworów HERZ-STRÖMAX do wody pitnej (wykonanie od 2004 r.), wykonanie żółte, kołpak czerwony (zasilanie), do podłączenia czujnika ciśnienia. 1/ Szybkozłączny zawór pomiarowy do zaworów HERZ-STRÖMAX, wykonanie żółte, kołpak niebieski (powrót), do podłączenia czujnika ciśnienia, figura wydłużona do zaworów z izolacją grubości do 40 mm. 1/ Szybkozłączny zawór pomiarowy do zaworów HERZ-STRÖMAX, wykonanie żółte, kołpak czerwony (zasilanie), do podłączenia czujnika ciśnienia, figura wydłużona do zaworów z izolacją grubości do 40 mm. 1/ Zawór pomiarowy HERZ ze spustem wykonanie żółte, kołpak czerwony (zasilanie). 1/ Zawór pomiarowy HERZ ze spustem wykonanie żółte, kołpak niebieski (powrót). 1/ Szybkozłączny zawór pomiarowy długi ze spustem, kołpak niebieski. 1/ Szybkozłączny zawór pomiarowy długi ze spustem, kołpak czerwony. 1/

17 Osprzęt Przyrządy pomiarowe Komputerowy przyrząd pomiarowy HERZ Elektroniczny miernik z wbudowanym czujnikiem ciśnienia do pomiaru różnicy ciśnienia i przepływu na przelotowych zaworach regulacyjnych, z bezpośrednim wyświetlaczem wartości mierzonych. Zakres pomiarowy 0-10 bar, maks. ciśnienie 12 bar, przyłącze do drukarki i komputera poprzez USB, klasa ochrony IP 6, pamięć do pomiarów. W zestawie z osprzętem: 2 przewody pomiarowe z szybkozłączką i filtrem, adapterem do węża, oprogramowaniem i instrukcją na płycie CD. Czujnik ciśnienia i adapter przedłużający , bateria Li/Ion, moc baterii wystarczy na ok. 12 godzin. Komputerowy przyrząd pomiarowy HERZ Smart-2 Elektroniczny miernik do pomiaru różnicy ciśnienia i przepływu na przelotowych zaworach regulacyjnych w urządzeniach grzewczych i wody zimnej, składający się z części czujnikowej i komputera. Przeniesienie danych możliwe za pomocą bluetootha. Pamięć danych przechowuje informacje na temat wartości pomiarowych. W zestawie z ładowarką i przewodami przyłączeniowymi z szybkozłączką. Oprogramowanie i instrukcja obsługi na płycie CD, czujnik ciśnienia i adapter przedłużający w skrzynce. Moc baterii wystarczy na ok. 3 godzin, ładowanie sieciowe 230 V lub USB. Średnia temperatura -30 do +120 ºC, maks. różnica ciśnienia 10 bar. Komputerowy przyrząd pomiarowy HERZ Smart-4 Wykonanie jak , z dodatkowymi funkcjami: - osprzęt do pomiaru temperatury - korekta wyników pomiaru przy zastosowaniu środka przeciw zamarzaniu - graficzne przedstawienie zachowanych danych pomiarowych Komplet części zamiennych do przyrządu pomiarowego HERZ filtry i 2 uszczelki do przewodu pomiarowego Zawory pomiarowe Średnica Szybkozłączny zawór pomiarowy z przyłączem do rurki impulsowej wykonanie żółte, kołpak niebieski (powrót) do podłączenia czujnika ciśnienia. 1/ Szybkozłączny zawór pomiarowy z przyłączem do rurki impulsowej wykonanie żółte, kołpak czerwony (zasilanie) do podłączenia czujnika ciśnienia. 1/ Osprzęt HERZ do komputerowych przyrządów pomiarowych Zestaw czujników ciśnienia do szybkozłącznych zaworów pomiarowych Zestaw adapterów pomiarowych do zaworów HERZ-STRÖMAX z zaworami pomiarowymi 0280, 0282 i 0283, produkowanych do roku Adapter przedłużający do szybkozłącznych zaworów pomiarowych 1 komplet = 2 sztuki kpl. Plomba nastawy wstępnej do STRÖMAX-M/R do zamaskowania śruby mocującej pokrętło, przy zdjęciu ulega uszkodzeniu. Znacznik nastawy wstępnej przywieszka z tworzywa sztucznego do oznaczenia stopnia nastawy wstępnej, do montażu na zaworze lub przewodzie rurowym

18 Osprzęt Osprzęt wintowany korek wykonanie żółte, mosiądz odporny na wypłukiwanie cynku, uszczelnienie typu O-ring. Średnica 1/ / Zawór spustowy z obrotowym przyłączem do węża wykonanie żółte, przyłącze do węża oddzielnie do zamówienia. 1/ / Przyłącze do węża wykonanie żółte, nakrętka i tuleja do węża. 3/ / / Klucze i narzędzia Klucz uniwersalny do otwierania zabezpieczenia przed kradzieżą 92 oraz zaworów pomiarowych zamontowanych w starszych wykonaniach STRÖMAX-M Klucze i narzędzia Klucz do nastawy wstępnej do 7217 V. M 28 x 1, Klucz do nastawy wstępnej do regulatorów przepływu HERZ 4001 od 2009 roku, regulatorów różnicy ciśnienia HERZ 4002 od 2009 roku, regulatorów przepływu HERZ-Kombiventil 4006 oraz zaworów HERZ 7217 V

19 Części zamienne Wkładki Wkładka termostatyczna do zaworów strefowych HERZ Wymiana pod ciśnieniem za pomocą HERZ-Changefix. 3/ Wkładka termostatyczna do CALIS-TS. Wymiana pod ciśnieniem za pomocą HERZ- Changefix. 1/2 3/ do CALIS-TS-3-D 1/2 3/ do CALIS-TS-E-3-D (niemożliwa wymiana pod ciśnieniem) 3/ Wkładka termostatyczna do małych zaworów HERZ 7760, niemożliwa wymiana pod ciśnieniem. Wkładka termostatyczna do małych zaworów 3-drogowych HERZ 7762/63, niemożliwa wymiana pod ciśnieniem. Wkładka termostatyczna do zaworów HERZ 7217-V, niemożliwa wymiana pod ciśnieniem. kvs 0, kvs 0, kvs 0, kvs 1, kvs 1, kvs 2, kvs 3, kvs 4, kvs 0, kvs 0, kvs 1, kvs 1, kvs 2, kvs 4, kvs, LF MF Zespół O-ringu HERZ do STRÖMAX-M, R Zespół O-ringu, żółty 20 sztuk komór O-ringu, 1 klucz rowkowy do STRÖMAX-M i STRÖMAX-R

20 Części zamienne Wkładki do zaworów skośnych HERZ w wykonaniu aktualnym od 2004 roku DN Śr. Wkładka do przelotowych zaworów regulacyjnych STRÖMAX-M i STRÖMAX-R w nowym wykonaniu, z uszczelnieniem typu O-ring między wkładką a korpusem zaworu M, 4117 R 1 1/ / ¼ ½ ½ Wkładka do przelotowych zaworów regulacyjnych STRÖMAX-M i STRÖMAX-R w nowym wykonaniu, z uszczelnieniem typu O-ring między wkładką a korpusem zaworu M, 4017 R 1 1/ LF 1/ MF 1/ / ¼ ½ Pokrętła Średnica Pokrętło w wykonaniu do 2011 roku ze śrubą mocującą, do STRÖMAX-M und STRÖMAX-R. 1/ ½, Pokrętło uniwersalne w wykonaniu od 2012 roku ze śrubą mocującą, do STRÖMAX-M, STRÖMAX-R, 412, / Pokrętło czerwone, do DN DN

21 Wkładki do zaworów skośnych HERZ w wykonaniu w latach Części zamienne DN Śr. Wkładka do przelotowych zaworów regulacyjnych STRÖMAX-M i STRÖMAX-R z uszczelnieniem klingeritowym między wkładką a korpusem zaworu M, 4117 R 1 1/ / ¼ ½ ½ Zawory pomiarowe w wykonaniu do 2004 roku Średnica Zawór pomiarowy do STRÖMAX-M, STRÖMAX-MF i STRÖMAX-MFS figura prosta, wykonanie żółte. 1/ Zawór pomiarowy do STRÖMAX-M figura kątowa, wykonanie żółte. 1/ Zawór pomiarowy do STRÖMAX-M figura prosta, wykonanie żółte. M 14 x 1, Armatura spustowa HERZ w wykonaniu do 2004 roku Średnica Zawór spustowy z pokrętłem wykonanie żółte, z uszczelnieniem klingeritowym. 1/ / wintowany korek wykonanie żółte, z uszczelnieniem klingeritowym. 1/ /

22 Części zamienne Wkładki do regulatorów różnicy ciśnienia HERZ 4007 DN Śr. Wkładka do regulatora różnicy ciśnienia. 4007, 4207 R 1 1/2 20 3/ ¼ ½ Wkładki do zaworów o figurze prostej DN Śr. Wkładka w wykonaniu do 2011 roku do przelotowych zaworów regulacyjnych STRÖMAX-M i STRÖMAX-R M, 4217 R, 4218 MF 1 1/2 20 3/ ¼ ½ ½ Wkładka w wykonaniu od 2012 roku do przelotowych zaworów regulacyjnych STRÖMAX-M i STRÖMAX-R. 1 1/2 20 3/ M, 4217 R ¼ ½ ½ Pokrętła Średnica Pokrętło ze śrubą mocującą, do zaworów STRÖMAX-M, STRÖMAX-R i STRÖMAX-MF. 1/2 1½
