INSTRUKCJA MONTAŻU I OBSŁUGI ZESTAWU MIESZAJĄCEGO Laser Series z pompą Wilo RS KU 15/60
|
|
- Wanda Lewandowska
- 8 lat temu
- Przeglądów:
Transkrypt

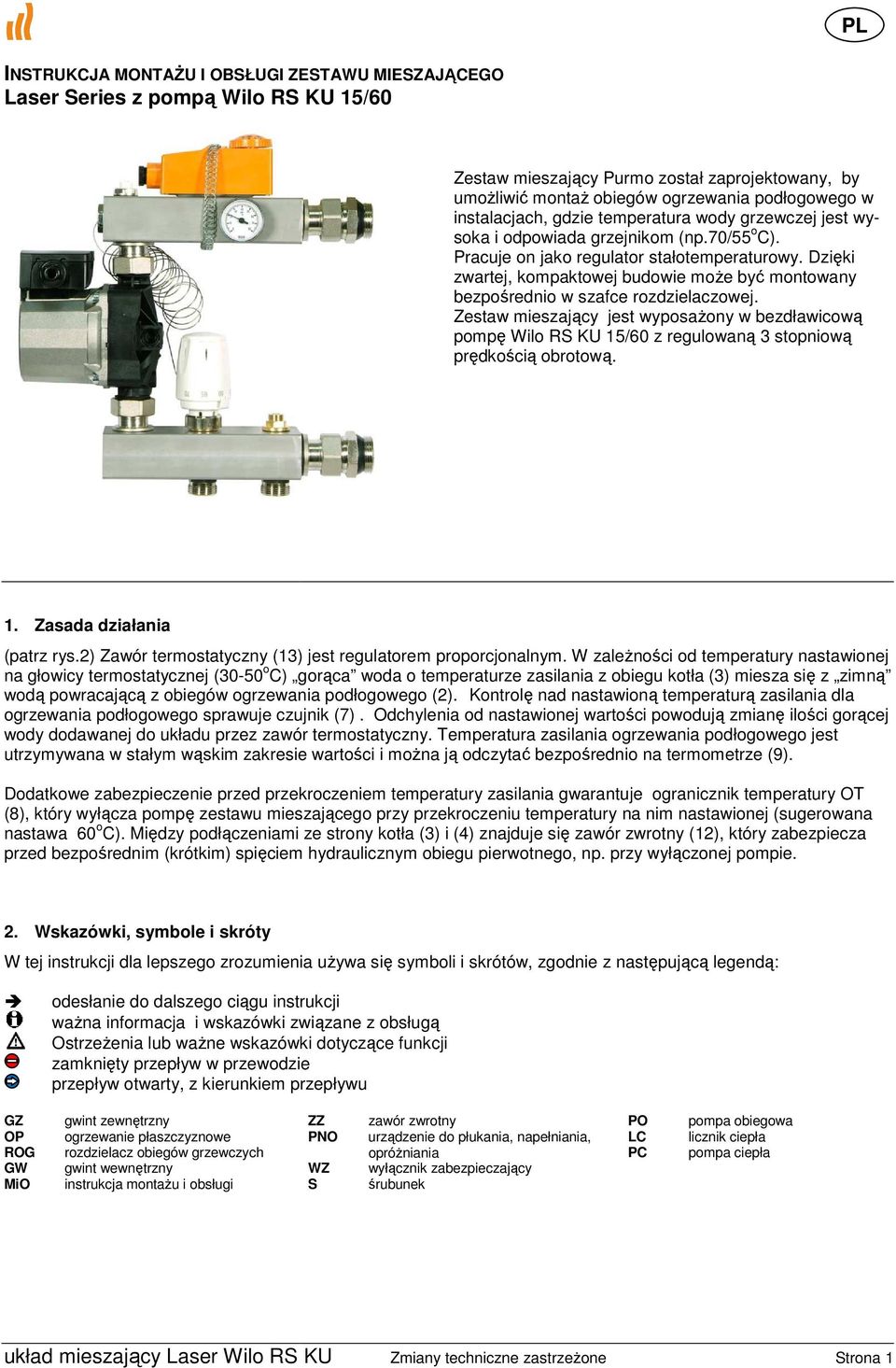

1 INSTRUKCJA MONTAŻU I OBSŁUGI ZESTAWU MIESZAJĄCEGO Laser Series z pompą Wilo RS KU /60 Zestaw mieszający urmo został zaprojektowany, by umożliwić montaż obiegów ogrzewania podłogowego w instalacjach, gdzie temperatura wody grzewczej jest wysoka i odpowiada grzejnikom (np.70/55 o C). racuje on jako regulator stałotemperaturowy. Dzięki zwartej, kompaktowej budowie może być montowany bezpośrednio w szafce rozdzielaczowej. Zestaw mieszający jest wyposażony w bezdławicową pompę Wilo RS KU /60 z regulowaną 3 stopniową prędkością obrotową. 1. Zasada działania (patrz rys.2) Zawór termostatyczny (13) jest regulatorem proporcjonalnym. W zależności ż od temperatury nastawionej na głowicy termostatycznej (30-50 o C) gorąca woda o temperaturze zasilania z obiegu kotła (3) miesza się z zimną wodą powracającą z obiegów ogrzewania podłogowego (2). Kontrolę nad nastawioną ą temperaturą zasilania dla ogrzewania podłogowego sprawuje czujnik (7). Odchylenia od nastawionej wartości powodują zmianę ilości gorącej wody dodawanej do układu przez zawór termostatyczny. Temperatura zasilania ogrzewania podłogowego jest utrzymywana w stałym wąskim zakresie wartości i można ją odczytać bezpośrednio na termometrze (). Dodatkowe zabezpieczenie przed przekroczeniem temperatury zasilania gwarantuje ogranicznik temperatury OT (8), który wyłącza pompę zestawu mieszającego przy przekroczeniu temperatury na nim nastawionej (sugerowana nastawa 60 o C). Między podłączeniami ze strony kotła (3) i (4) znajduje się zawór zwrotny (12), który zabezpiecza przed bezpośrednim (krótkim) spięciem hydraulicznym obiegu pierwotnego, np. przy wyłączonej pompie. 2. Wskazówki, symbole i skróty W tej instrukcji dla lepszego zrozumienia zumienia używa się symboli i skrótów, zgodnie z następującą legendą: odesłanie do dalszego ciągu instrukcji ważna informacja i wskazówki związane z obsługą Ostrzeżenia lub ważne wskazówki dotyczące funkcji zamknięty przepływ w przewodzie przepływ otwarty, z kierunkiem przepływu GZ O ROG GW MiO gwint zewnętrzny ogrzewanie płaszczyznowe rozdzielacz obiegów grzewczych gwint wewnętrzny instrukcja montażu i obsługi ZZ NO WZ S zawór zwrotny urządzenie do płukania, napełniania, opróżniania wyłącznik zabezpieczający śrubunek O LC C pompa obiegowa licznik ciepła pompa ciepła układ mieszający Laser Wilo RS KU Zmiany techniczne zastrzeżone Strona 1
2 3. Ostrzeżenia rzed przystąpieniem pieniem do pracy wyjąć wtyczkę z gniazdka / odłączyć urządzenie od napięcia! Wszystkie prace związane z montażem i podłączaniem przewodów elektrycznych zestawu mieszającego można prowadzić wyłącznie wtedy, gdy przewody nie są pod napięciem. odłączenia i uruchomienia urządzenia mogą dokonać wyłącznie wykwalifikowane osoby z uprawnieniami. Trzeba stosować ć się do obowiązujących przepisów bezpieczeństwa, przede wszystkim do VDE 00. L 4. Elementy zestawu 1: zasilanie ogrzewania płaszczyznowego (1 GZ) 2: powrót ogrzewania płaszczyznowego (1 GZ) 3: zasilanie z obiegu pierwotnego (3/4 GZ) 4: powrot z obiegu pierwotnego (3/4 GZ) 5: pompa obiegu ogrzewania płaszczyznowego Wilo RS/6-3KU 6: głowica termostatyczna 7: czujnik zanurzeniowy temperatury zasilania 8: ogranicznik temperatury zasilania/czujnik bezpieczeńtwa : termometr temperatury zasilania : zawór odcinająco-regulacyjny 11: zawór odpowietrzający 12: zawór zwrotny 13: zawór termostatyczny z nastawą wstępną 5. Montaż i podłączenie elektryczne 5.1. Montaż zestawu mieszającego na rozdzielaczu Zestaw mieszający przeznaczony jest do montażu wyłącznie po lewej stronie rozdzielacza na rozdzielaczu obiegów grzewczych o kolektorach zakończonych 1 GW bez uszczelki lub 1 GZ z uszczelnieniem płaskim. (w zestawie są nyple 1 z uszczelką) Odległości osi kolektorów rozdzielacza 2 mm. odczas montażu trzeba zwrócić ć uwagę na to, by nie uszkodzić lub załamać kabli pompy i wyłącznika bezpieczeńpoddane naprężeniom rozciągającym. Aby stwa jak również kapilary czujnika. Jednocześnie kable nie mogą być właściwie podłączyć zasilanie i powrót trzeba postępować zgodnie z niniejsza instrukcją oraz załączonymi schema- tami:(rys.2 i ). rys.2 układ mieszający Laser Wilo RS KU Zmiany techniczne zastrzeżone Strona 2

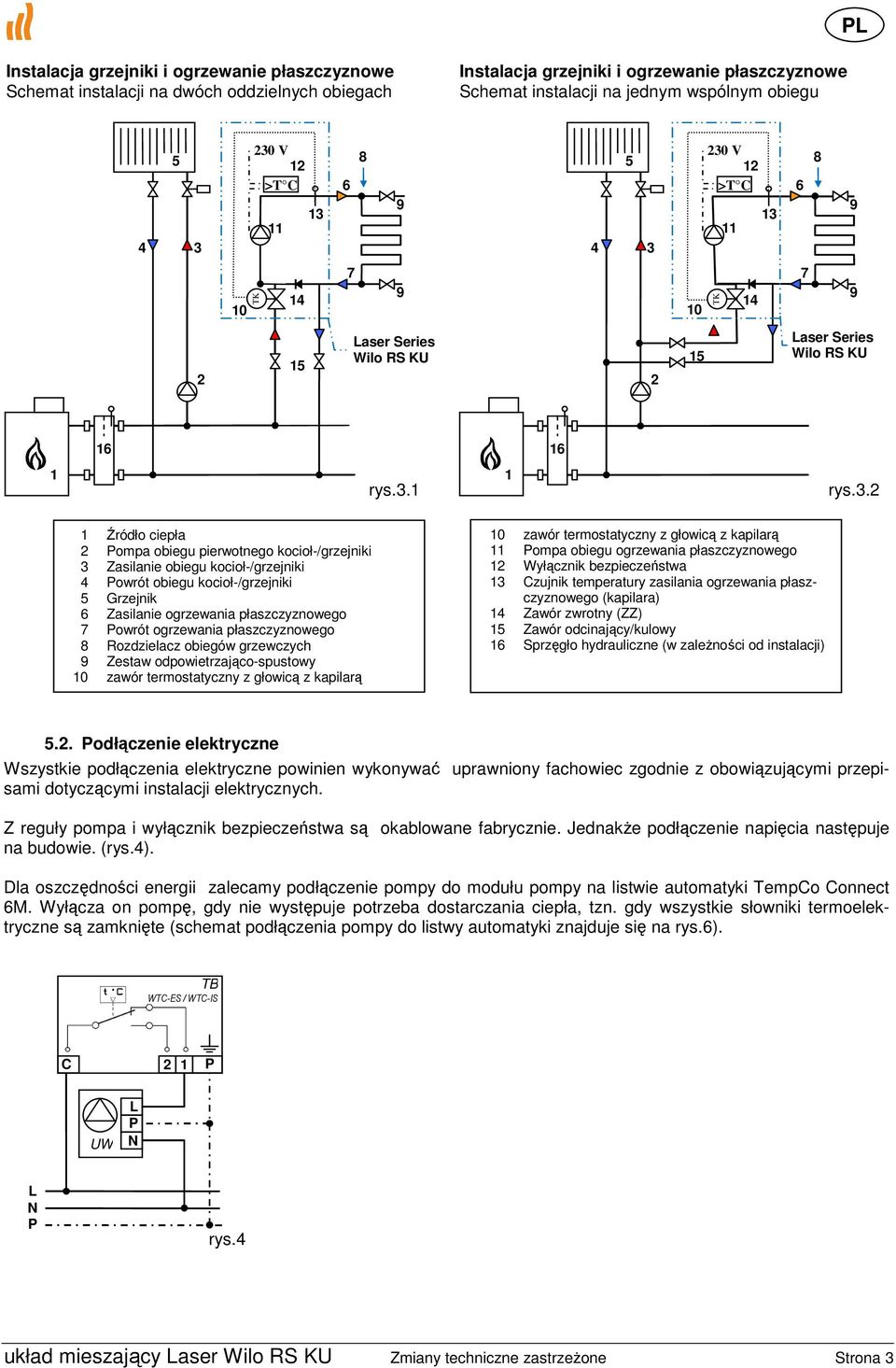

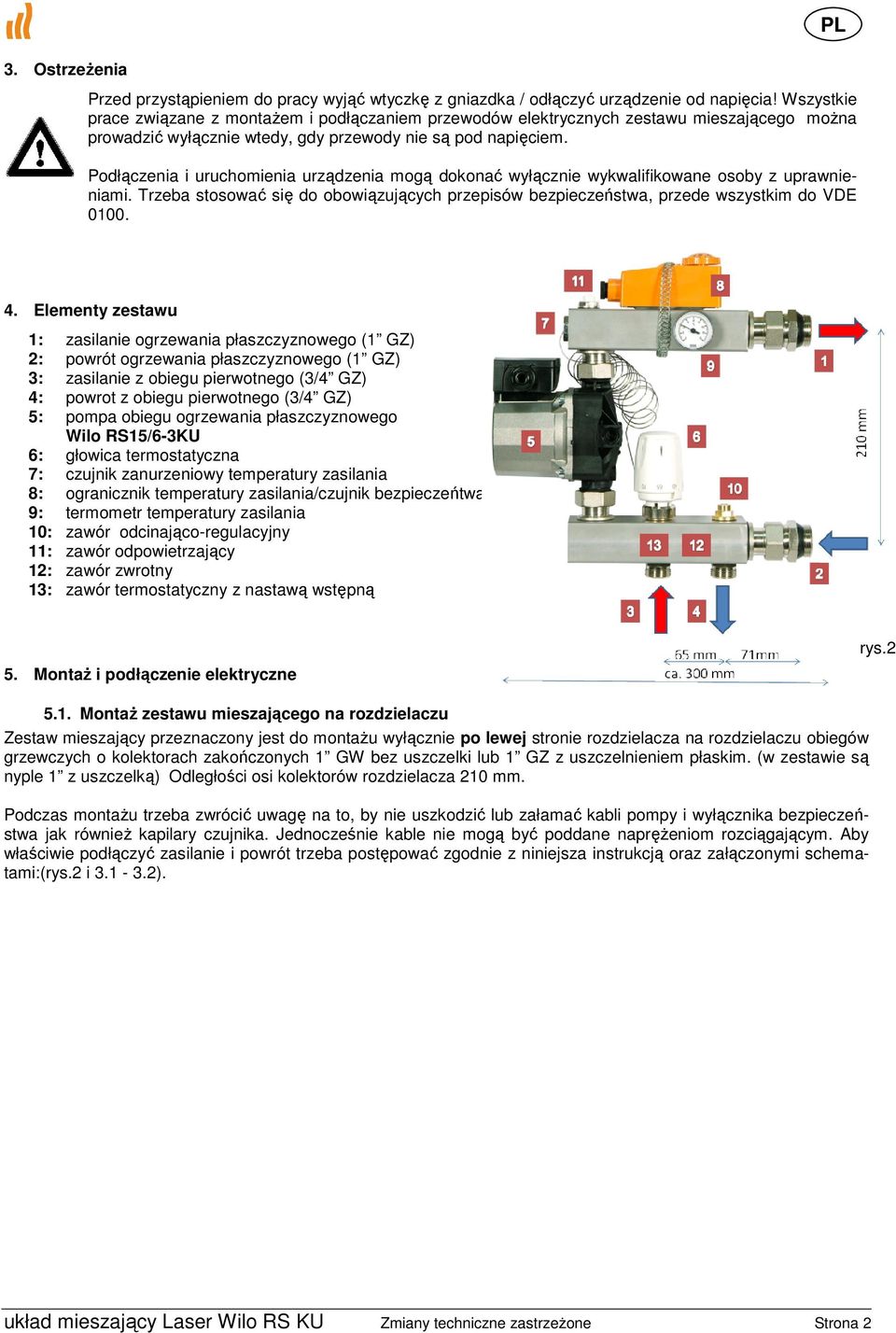

3 Instalacja grzejniki i ogrzewanie płaszczyznowe Schemat instalacji na dwóch oddzielnych obiegach Instalacja grzejniki i ogrzewanie płaszczyznowe Schemat instalacji na jednym wspólnym obiegu V 12 >T C V 12 >T C Laser Series Wilo RS KU 2 Laser Series Wilo RS KU rys rys Źródło ciepła 2 ompa obiegu pierwotnego kocioł-/grzejniki 3 Zasilanie obiegu kocioł-/grzejniki 4 owrót obiegu kocioł-/grzejniki 5 Grzejnik 6 Zasilanie ogrzewania płaszczyznowego 7 owrót ogrzewania płaszczyznowego 8 Rozdzielacz obiegów grzewczych Zestaw odpowietrzająco-spustowy zawór termostatyczny z głowicą z kapilarą zawór termostatyczny z głowicą z kapilarą 11 ompa obiegu ogrzewania płaszczyznowego 12 Wyłącznik bezpieczeństwa 13 Czujnik temperatury zasilania ogrzewania płaszczyznowego (kapilara) Zawór zwrotny (ZZ) Zawór odcinający/kulowy 16 Sprzęgło hydrauliczne (w zależności od instalacji) 5.2. odłączenie elektryczne Wszystkie podłączenia elektryczne powinien wykonywać uprawniony fachowiec zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Z reguły pompa i wyłącznik bezpieczeństwa są okablowane fabrycznie. Jednakże podłączenie napięcia następuje na budowie. (rys.4). Dla oszczędności energii zalecamy podłączenie pompy do modułu pompy na listwie automatyki TempCo Connect 6M. Wyłącza on pompę, gdy nie występuje potrzeba dostarczania ciepła, tzn. gdy wszystkie słowniki termoelektryczne są zamknięte (schemat podłączenia pompy do listwy automatyki znajduje się na rys.6). TB WTC-ES / WTC-IS C 2 1 UW L EN E L N E rys.4 układ mieszający Laser Wilo RS KU Zmiany techniczne zastrzeżone Strona 3

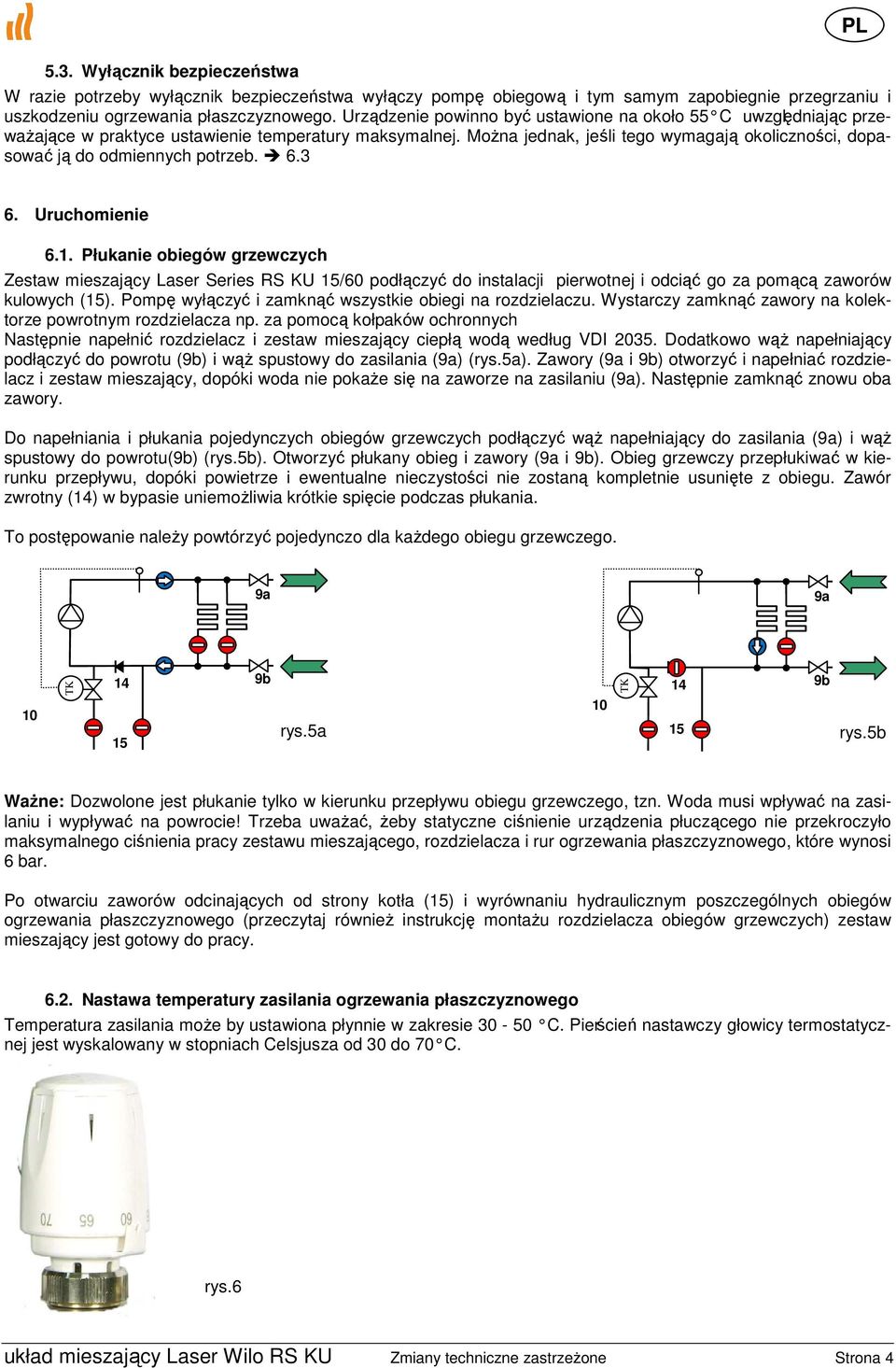

4 5.3. Wyłącznik bezpieczeństwa W razie potrzeby wyłącznik bezpieczeństwa wyłączy pompę obiegową i tym samym zapobiegnie przegrzaniu i uszkodzeniu ogrzewania płaszczyznowego. Urządzenie powinno być ustawione na około 55 C uwzględniając przeważające w praktyce ustawienie temperatury maksymalnej. Można jednak, jeśli tego wymagają okoliczności, dopasować ją do odmiennych potrzeb Uruchomienie 6.1. łukanie obiegów grzewczych Zestaw mieszający Laser Series RS KU /60 podłączyć do instalacji pierwotnej i odciąć go za pomącą zaworów kulowych (). ompę wyłączyć i zamknąć wszystkie obiegi na rozdzielaczu. Wystarczy zamknąć zawory na kolektorze powrotnym rozdzielacza np. za pomocą kołpaków ochronnych Następnie napełnić rozdzielacz i zestaw mieszający ciepłą wodą według VDI Dodatkowo wąż napełniający podłączyć do powrotu (b) i wąż spustowy do zasilania (a) (rys.5a). Zawory (a i b) otworzyć i napełniać rozdzielacz i zestaw mieszający, dopóki woda nie pokaże się na zaworze na zasilaniu (a). Następnie zamknąć znowu oba zawory. Do napełniania i płukania pojedynczych obiegów grzewczych podłączyć wąż napełniający do zasilania (a) i wąż spustowy do powrotu(b) (rys.5b). Otworzyć płukany obieg i zawory (a i b). Obieg grzewczy przepłukiwać w kierunku przepływu, dopóki powietrze i ewentualne nieczystości nie zostaną kompletnie usunięte z obiegu. Zawór zwrotny () w bypasie uniemożliwia krótkie spięcie podczas płukania. To postępowanie należy powtórzyć pojedynczo dla każdego obiegu grzewczego. a a b rys.5a b rys.5b Ważne: Dozwolone jest płukanie tylko w kierunku przepływu obiegu grzewczego, tzn. Woda musi wpływać na zasilaniu i wypływać na powrocie! Trzeba uważać, żeby statyczne ciśnienie urządzenia płuczącego nie przekroczyło maksymalnego ciśnienia pracy zestawu mieszającego, rozdzielacza i rur ogrzewania płaszczyznowego, które wynosi 6 bar. o otwarciu zaworów odcinających od strony kotła () i wyrównaniu hydraulicznym poszczególnych obiegów ogrzewania płaszczyznowego (przeczytaj również instrukcję montażu rozdzielacza obiegów grzewczych) zestaw mieszający jest gotowy do pracy Nastawa temperatury zasilania ogrzewania płaszczyznowego Temperatura zasilania może by ustawiona płynnie w zakresie C. ierścień nastawczy głowicy termostatycznej jest wyskalowany w stopniach Celsjusza od 30 do 70 C. rys.6 układ mieszający Laser Wilo RS KU Zmiany techniczne zastrzeżone Strona 4

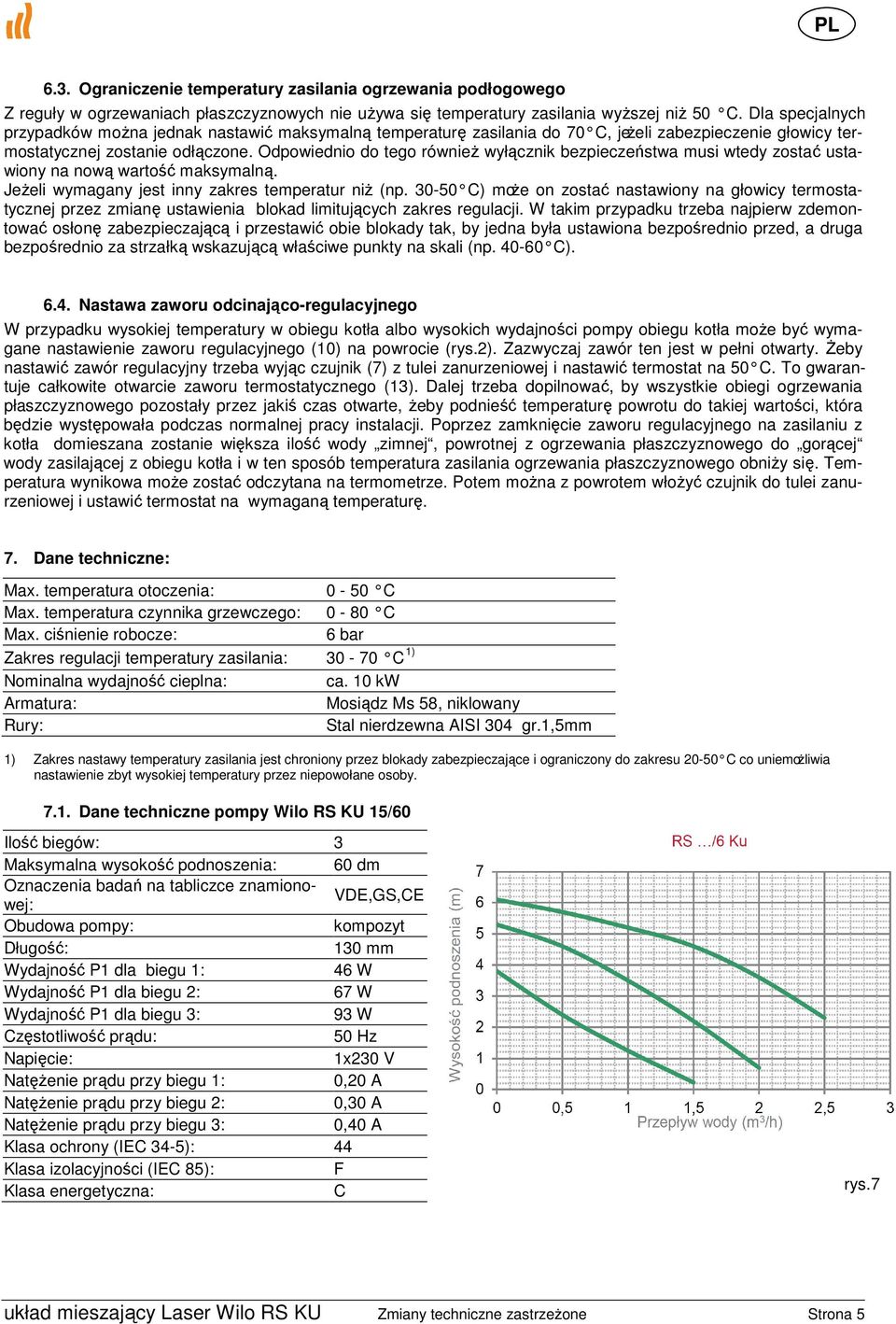

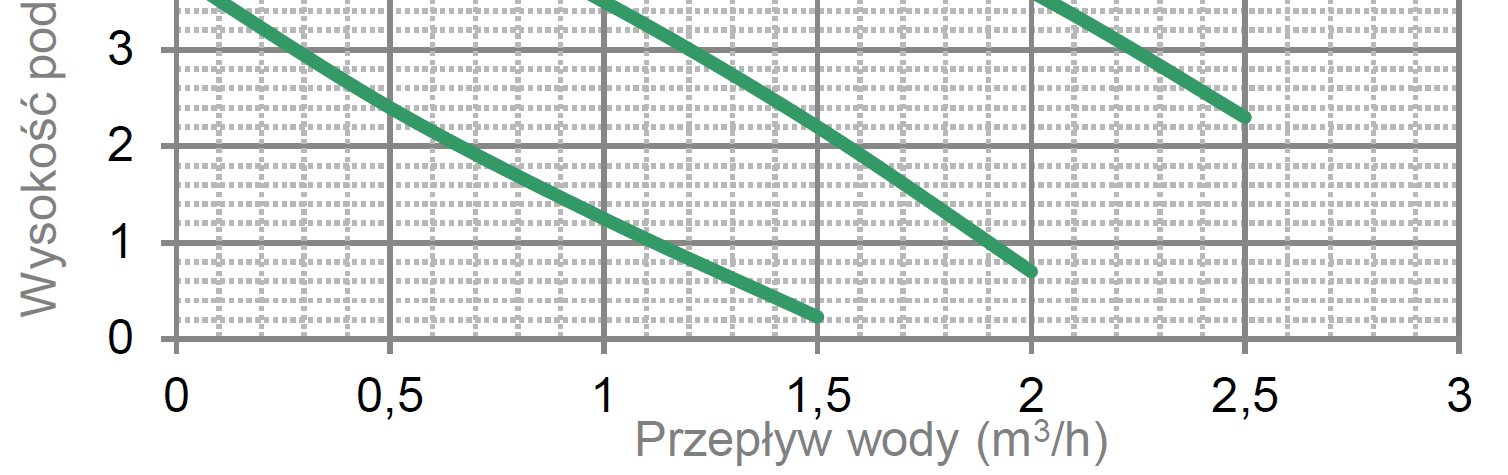

5 6.3. Ograniczenie temperatury zasilania ogrzewania podłogowego Z reguły w ogrzewaniach płaszczyznowych nie używa się temperatury zasilania wyższej niż 50 C. Dla specjalnych przypadków można jednak nastawić maksymalną temperaturę zasilania do 70 C, jeżeli zabezpieczenie głowicy termostatycznej zostanie odłączone. Odpowiednio do tego również wyłącznik bezpieczeństwa musi wtedy zostać ustawiony na nową wartość maksymalną. Jeżeli wymagany jest inny zakres temperatur niż (np C) może on zostać nastawiony na głowicy termostatycznej przez zmianę ustawienia blokad limitujących zakres regulacji. W takim przypadku trzeba najpierw zdemontować osłonę zabezpieczającą i przestawić obie blokady tak, by jedna była ustawiona bezpośrednio przed, a druga bezpośrednio za strzałką wskazującą właściwe punkty na skali (np C) Nastawa zaworu odcinająco-regulacyjnego W przypadku wysokiej temperatury w obiegu kotła albo wysokich wydajności pompy obiegu kotła może być wymagane nastawienie zaworu regulacyjnego () na powrocie (rys.2). Zazwyczaj zawór ten jest w pełni otwarty. Żeby nastawić zawór regulacyjny trzeba wyjąc czujnik (7) z tulei zanurzeniowej i nastawić termostat na 50 C. To gwarantuje całkowite otwarcie zaworu termostatycznego (13). Dalej trzeba dopilnować, by wszystkie obiegi ogrzewania płaszczyznowego pozostały przez jakiś czas otwarte, żeby podnieść temperaturę powrotu do takiej wartości, która będzie występowała podczas normalnej pracy instalacji. oprzez zamknięcie zaworu regulacyjnego na zasilaniu z kotła domieszana zostanie większa ilość wody zimnej, powrotnej z ogrzewania płaszczyznowego do gorącej wody zasilającej z obiegu kotła i w ten sposób temperatura zasilania ogrzewania płaszczyznowego obniży się. Temperatura wynikowa może zostać odczytana na termometrze. otem można z powrotem włożyć czujnik do tulei zanurzeniowej i ustawić termostat na wymaganą temperaturę. 7. Dane techniczne: Max. temperatura otoczenia: 0-50 C Max. temperatura czynnika grzewczego: 0-80 C Max. ciśnienie robocze: 6 bar Zakres regulacji temperatury zasilania: C 1) Nominalna wydajność cieplna: ca. kw Armatura: Mosiądz Ms 58, niklowany Rury: Stal nierdzewna AISI 304 gr.1,5mm 1) Zakres nastawy temperatury zasilania jest chroniony przez blokady zabezpieczające i ograniczony do zakresu C co uniemożliwia nastawienie zbyt wysokiej temperatury przez niepowołane osoby Dane techniczne pompy Wilo RS KU /60 Ilość biegów: 3 Maksymalna wysokość podnoszenia: 60 dm Oznaczenia badań na tabliczce znamionowej: VDE,GS,CE Obudowa pompy: kompozyt Długość: 130 mm Wydajność 1 dla biegu 1: 46 W Wydajność 1 dla biegu 2: 67 W Wydajność 1 dla biegu 3: 3 W Częstotliwość prądu: 50 Hz Napięcie: 1x230 V Natężenie prądu przy biegu 1: 0,20 A Natężenie prądu przy biegu 2: 0,30 A Natężenie prądu przy biegu 3: 0,40 A Klasa ochrony (IEC 34-5): 44 Klasa izolacyjności (IEC 85): F Klasa energetyczna: C rys.7 układ mieszający Laser Wilo RS KU Zmiany techniczne zastrzeżone Strona 5

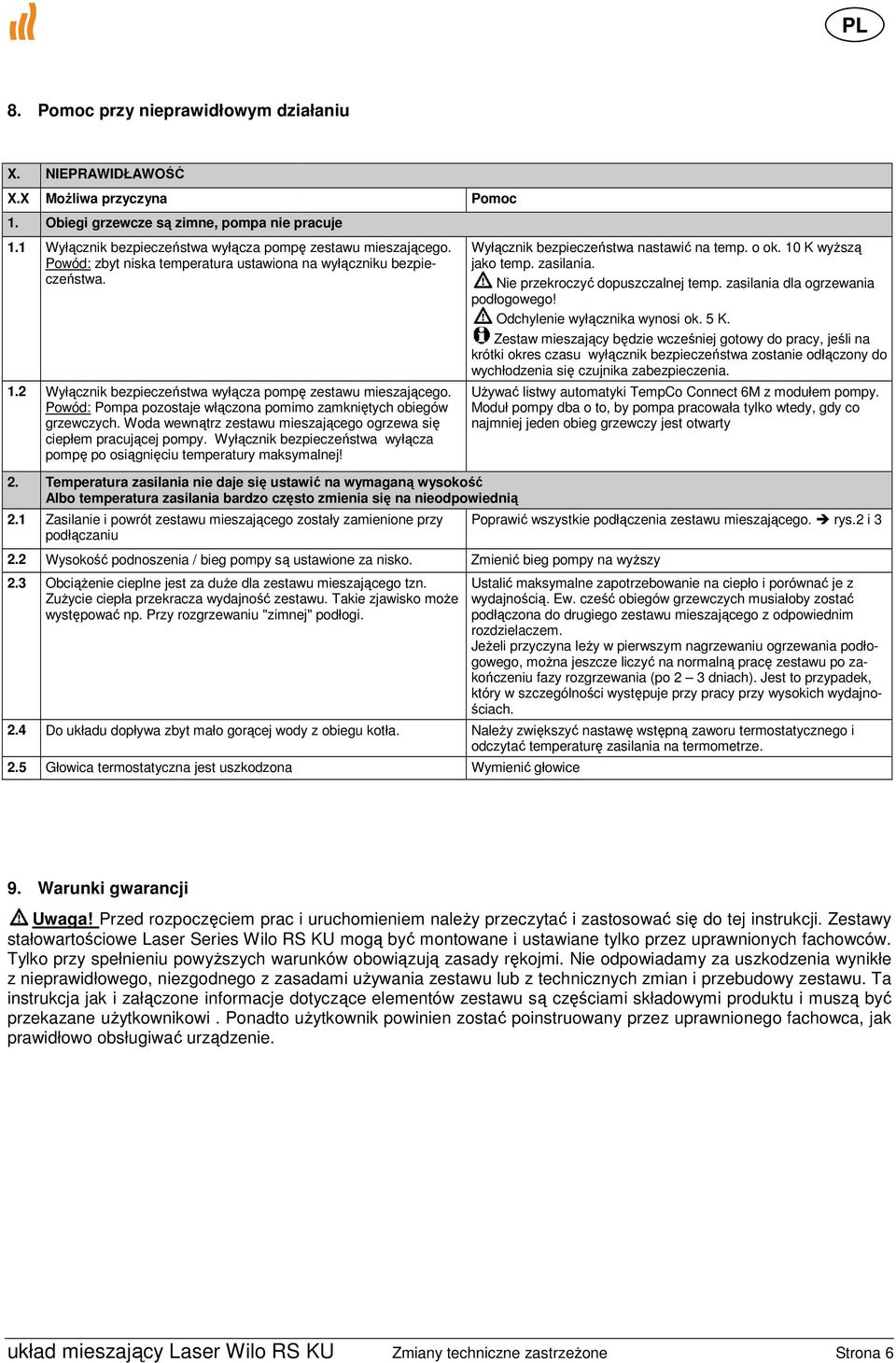

6 8. omoc przy nieprawidłowym działaniu X. NIERAWIDŁAWOŚĆ X.X Możliwa przyczyna 1. Obiegi grzewcze są zimne, pompa nie pracuje 1.1 Wyłącznik bezpieczeństwa wyłącza pompę zestawu mieszającego. owód: zbyt niska temperatura ustawiona na wyłączniku bezpieczeństwa. 1.2 Wyłącznik bezpieczeństwa wyłącza pompę zestawu mieszającego. owód: ompa pozostaje włączona pomimo zamkniętych obiegów grzewczych. Woda wewnątrz zestawu mieszającego ogrzewa się ciepłem pracującej pompy. Wyłącznik bezpieczeństwa wyłącza pompę po osiągnięciu temperatury maksymalnej! omoc Wyłącznik bezpieczeństwa nastawić na temp. o ok. K wyższą jako temp. zasilania. Nie przekroczyć dopuszczalnej temp. zasilania dla ogrzewania podłogowego! Odchylenie wyłącznika wynosi ok. 5 K. Zestaw mieszający będzie wcześniej gotowy do pracy, jeśli na krótki okres czasu wyłącznik bezpieczeństwa zostanie odłączony do wychłodzenia się czujnika zabezpieczenia. Używać listwy automatyki TempCo Connect 6M z modułem pompy. Moduł pompy dba o to, by pompa pracowała tylko wtedy, gdy co najmniej jeden obieg grzewczy jest otwarty 2. Temperatura zasilania nie daje się ę ustawić na wymaganą wysokość Albo temperatura zasilania bardzo często zmienia się na nieodpowiednią 2.1 Zasilanie i powrót zestawu mieszającego zostały zamienione przy podłączaniu oprawić wszystkie podłączenia zestawu mieszającego. rys.2 i Wysokość podnoszenia / bieg pompy są ą ustawione za nisko. Zmienić bieg pompy na wyższy 2.3 Obciążenie cieplne jest za duże dla zestawu mieszającego tzn. Zużycie ciepła przekracza wydajność zestawu. Takie zjawisko może występować np. rzy rozgrzewaniu "zimnej" podłogi. Ustalić maksymalne zapotrzebowanie na ciepło i porównać je z wydajnością. Ew. cześć obiegów grzewczych musiałoby zostać podłączona do drugiego zestawu mieszającego z odpowiednim rozdzielaczem. Jeżeli przyczyna leży w pierwszym nagrzewaniu ogrzewania podło- gowego, można jeszcze liczyć ć na normalną pracę zestawu po za- kończeniu fazy rozgrzewania (po 2 3 dniach). Jest to przypadek, który w szczególności występuje przy pracy przy wysokich wydajno- ściach. 2.4 Do układu dopływa zbyt mało gorącej wody z obiegu kotła. Należy zwiększyć nastawę ę wstępną zaworu termostatycznego i odczytać temperaturę zasilania na termometrze. 2.5 Głowica termostatyczna jest uszkodzona Wymienić głowice. Warunki gwarancji Uwaga! rzed rozpoczęciem ciem prac i uruchomieniem należy przeczytać i zastosować ć się do tej instrukcji. Zestawy stałowartościowe Laser Series Wilo RS KU mogą być montowane i ustawiane tylko przez uprawnionych fachowców. Tylko przy spełnieniu powyższych warunków obowiązują zasady rękojmi. Nie odpowiadamy za uszkodzenia wynikłe z nieprawidłowego, niezgodnego z zasadami używania zestawu lub z technicznych zmian i przebudowy zestawu. Ta instrukcja jak i załączone informacje dotyczące elementów zestawu są częściami ciami składowymi produktu i muszą być przekazane użytkownikowi. onadto użytkownik powinien zostać poinstruowany przez uprawnionego fachowca, jak prawidłowo obsługiwać urządzenie. układ mieszający Laser Wilo RS KU Zmiany techniczne zastrzeżone Strona 6

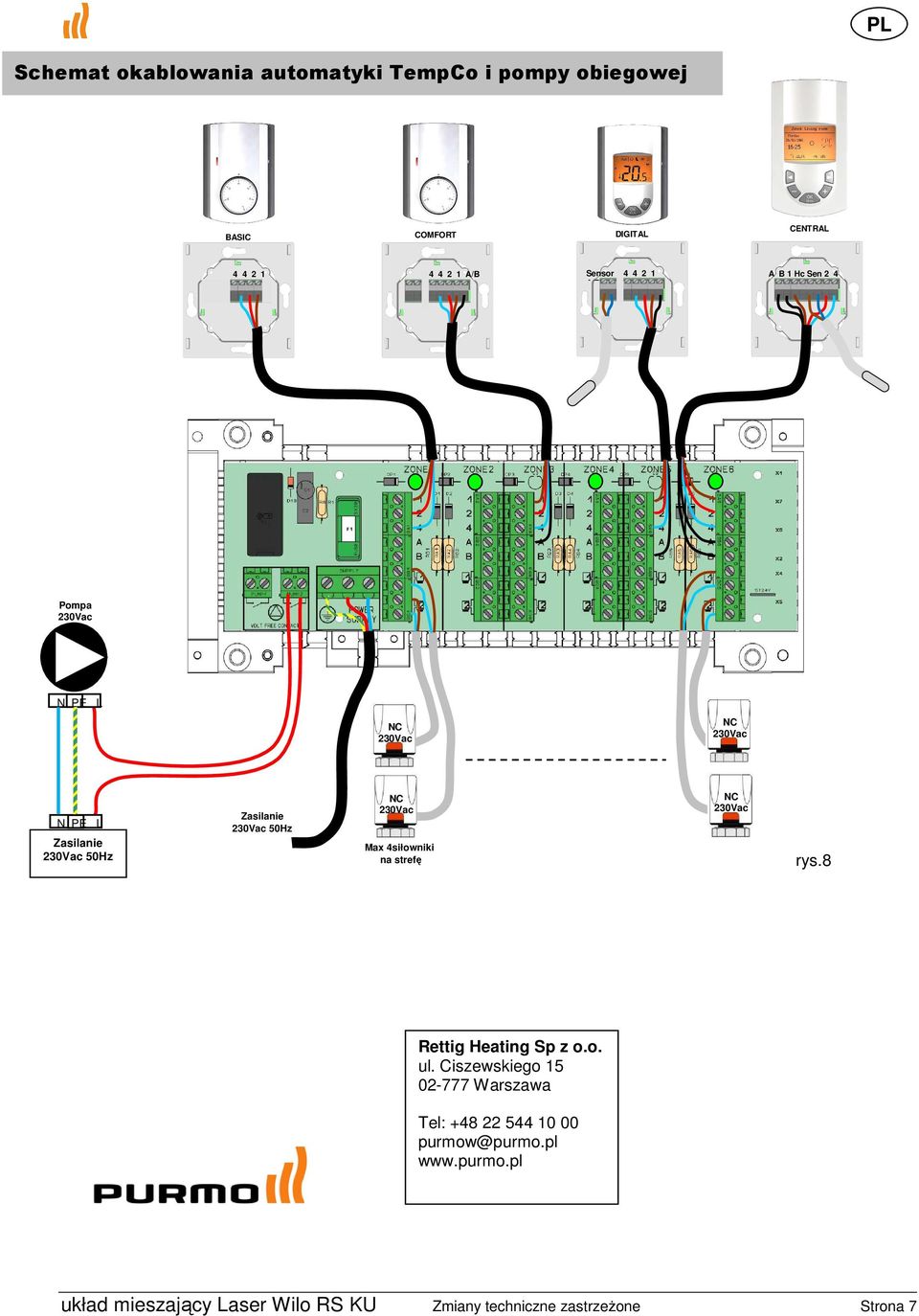

7 Schemat okablowania automatyki TempCo i pompy obiegowej Schemat okablowania automatyki TempCo i pompy obiegowej BASIC COMFORT DIGITAL CENTRAL A/B Sensor A/B A B 1 Hc Sen 2 4 ompa 50Hz N E L N E L Zasilanie 50Hz Zasilanie 50Hz Max 4siłowniki na strefę rys.8 Rettig Heating Sp z o.o. ul. Ciszewskiego Warszawa Tel: purmow@purmo.pl układ mieszający Laser Wilo RS KU Zmiany techniczne zastrzeżone Strona 7
