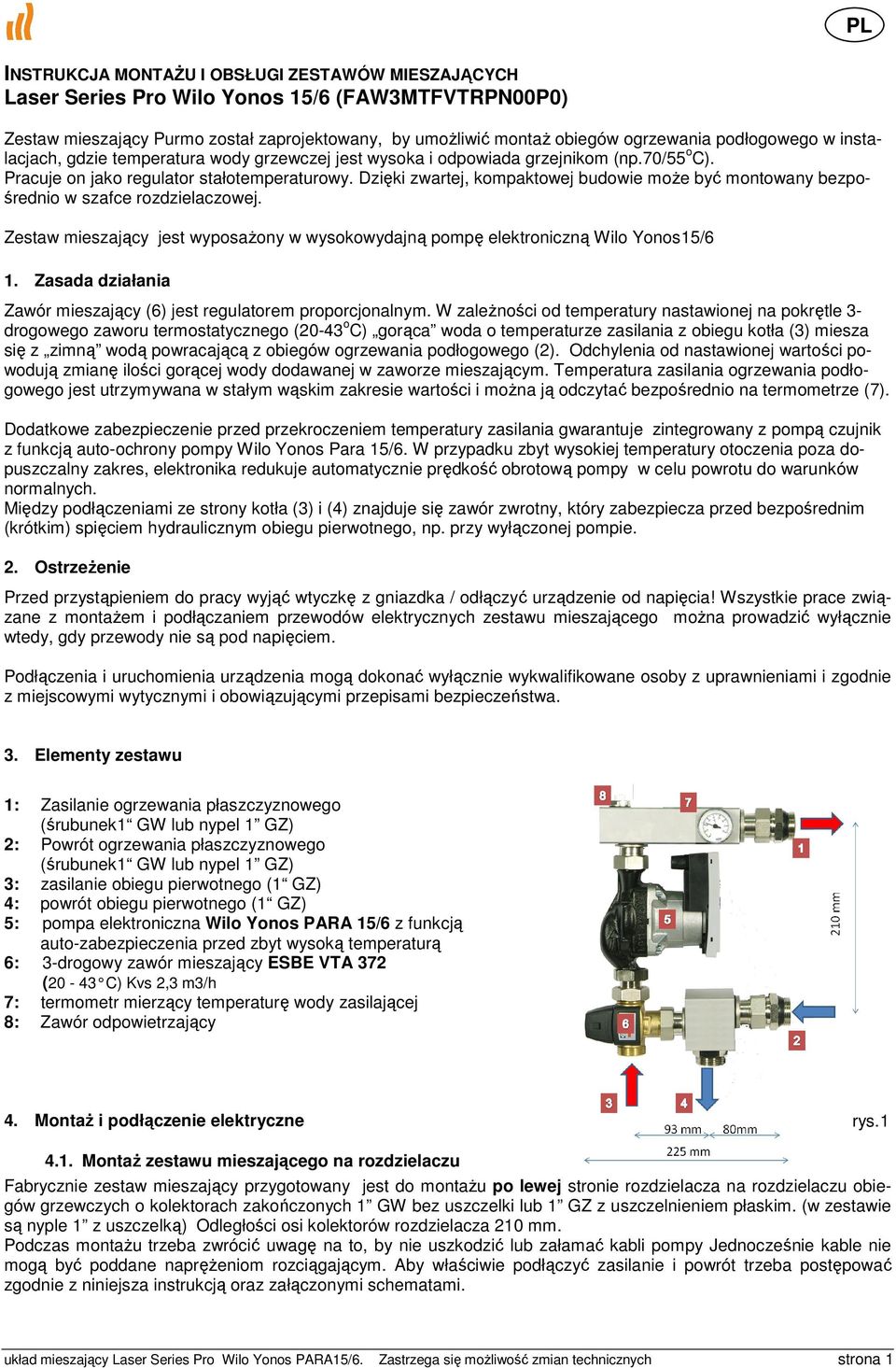

INSTRUKCJA MONTAŻU I OBSŁUGI ZESTAWÓW MIESZAJĄCYCH Laser Series Pro Wilo Yonos 15/6 (FAW3MTFVTRPN00P0)

Wielkość: px
Rozpocząć pokaz od strony:

Download "INSTRUKCJA MONTAŻU I OBSŁUGI ZESTAWÓW MIESZAJĄCYCH Laser Series Pro Wilo Yonos 15/6 (FAW3MTFVTRPN00P0)"

Transkrypt

1 INSTRUKCJA MONTAŻU I OBSŁUGI ZESTAWÓW MIESZAJĄCYCH Laser Series Pro Wilo Yonos 15/6 (FAW3MTFVTRPN00P0) Zestaw mieszający Purmo został zaprojektowany, by umożliwić montaż obiegów ogrzewania podłogowego w instalacjach, gdzie temperatura wody grzewczej jest wysoka i odpowiada grzejnikom (np.70/55 o C). Pracuje on jako regulator stałotemperaturowy. Dzięki zwartej, kompaktowej budowie może być montowany bezpo- 1. Zasada działania średnio w szafce rozdzielaczowej. Zestaw mieszający jest wyposażony w wysokowydajną pompę elektroniczną Wilo Yonos15/6 Zawór mieszający (6) jest regulatorem proporcjonalnym. W zależności od temperatury nastawionej na pokrętle 3- drogowego zaworu termostatycznego (20-43 o C) gorąca woda o temperaturze zasilania z obiegu kotła (3) miesza się z zimną wodą powracającą ą z obiegów ogrzewania podłogowego (2). Odchylenia od nastawionej wartości po- wodują zmianę ilości gorącej wody dodawanej w zaworze mieszającym. Temperatura zasilania ogrzewania podłoć bezpośrednio na termometrze (7). Dodatkowe zabezpieczenie przed przekroczeniem temperatury zasilania gwarantuje zintegrowany z pompą czujnik gowego jest utrzymywana w stałym wąskim zakresie wartości i można ją odczytać z funkcją auto-ochrony ochrony pompy Wilo Yonos Para 15/6. W przypadku zbyt wysokiej temperatury otoczenia poza do- puszczalny zakres, elektronika redukuje automatycznie prędkość obrotową pompy w celu powrotu do warunków normalnych. Między podłączeniami ze strony kotła (3) i (4) znajduje się zawór zwrotny, który zabezpiecza przed bezpośrednim (krótkim) spięciem hydraulicznym obiegu pierwotnego, np. przy wyłączonej pompie. 2. Ostrzeżenie Przed przystąpieniem do pracy wyjąć ć wtyczkę z gniazdka / odłączyć urządzenie od napięcia! Wszystkie prace zwią- zane z montażem i podłączaniem przewodów elektrycznych zestawu mieszającego można prowadzić wyłącznie wtedy, gdy przewody nie są pod napięciem. Podłączenia i uruchomienia urządzenia mogą dokonać wyłącznie wykwalifikowane osoby z uprawnieniami i zgodnie z miejscowymi wytycznymi i obowiązującymi przepisami bezpieczeństwa. 3. Elementy zestawu 1: Zasilanie ogrzewania płaszczyznowego (śrubunek1 GW lub nypel 1 GZ) 2: Powrót ogrzewania płaszczyznowego (śrubunek1 GW lub nypel 1 GZ) 3: zasilanie obiegu pierwotnego (1 GZ) 4: powrót obiegu pierwotnego (1 GZ) 5: pompa elektroniczna Wilo Yonos PARA 15/6 z funkcją auto-zabezpieczenia przed zbyt wysoką temperaturą 6: 3-drogowy zawór mieszający ESBE VTA 372 (20-43 C) Kvs 2,3 m3/h 7: termometr mierzący temperaturę ę wody zasilającej 8: Zawór odpowietrzający 4. Montaż i podłączenie elektryczne rys Montaż zestawu mieszającego na rozdzielaczu Fabrycznie zestaw mieszający przygotowany jest do montażu po lewej stronie rozdzielacza na rozdzielaczu obie- gów grzewczych o kolektorach zakończonych 1 GW bez uszczelki lub 1 GZ z uszczelnieniem płaskim. (w zestawie są nyple 1 z uszczelką) Odległości osi kolektorów rozdzielacza 210 mm. Podczas montażu trzeba zwrócić uwagę na to, by nie uszkodzić lub załamać kabli pompy Jednocześnie kable nie mogą być poddane naprężeniom rozciągającym. Aby właściwie podłączyć zasilanie i powrót trzeba postępować zgodnie z niniejsza instrukcją oraz załączonymi schematami. układ mieszający Laser Series Pro Wilo Yonos PARA15/6. Zastrzega się możliwość zmian technicznych strona 1

2 Uwaga! Zestaw mieszający Laser Series Pro można zamontować zarówno z lewej, jak i z prawej strony rozdzielacza. W celu zamontowania rozdzielacza po prawej stronie należy wykonać następujące czynności: Odkręć nieznacznie śrubunek pomiędzy zaworem 3-drogowym, a sześciennym elementem Przekręć element sześcienny o 90 st. zgodnie z ruchem wskazówek zegara. Zamień miejscami korek zaślepiający z nyplem podłączeniowym 1" GZ, tak aby podłączenie powrotu do instalacji wypadło na dole. Użyj wykręconego korka do zaślepienia drugiego otworu. Dokręć odkręcony wcześniej śrubunek mocujący sześcienny element z zaworem 3-drożnym. Zamknij zawór 3-drożny kręcąc pokrętłem do końca zgodnie z ruchem wskazówek zegara. Zdejmij pokrętło zaworu 3-drożnego wyciągając je z gniazda i włóż z powrotem, pamiętając o ustawieniu właściwej skali (przy pełnym zamknięciu zaworu cyfra 6, musi się znajdować na godzinie 9:00) Zamontuj zestaw na rozdzielaczu, pamiętając, aby zawory odpowietrzająco-spustowe wykręcić i wkręcić po drugiej stronie rozdzielacza. Będą one niezbędne do odpowietrzenia i napełnienia obwodów grzewczych. Odpowietrzając i napełniając obwody grzewcze zastosuj się do instrukcji rozdzielaczy Laser Series dostarczanej w komplecie z każdym egzemplarzem Podłączenie elektryczne Wszystkie podłączenia elektryczne powinien wykonywać uprawniony fachowiec zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Z reguły pompa jest okablowana fabrycznie. Jednakże podłączenie napięcia następuje na budowie. Dla oszczędności energii zalecamy podłączenie pompy do modułu pompy na listwie automatyki TempCo Connect 6M. Wyłącza on pompę, gdy nie występuje potrzeba dostarczania ciepła, tzn. gdy wszystkie słowniki termoelektryczne są zamknięte (schemat podłączenia pompy do listwy automatyki znajduje się na rys.6). 5. Uruchomienie 5.1. Płukanie obiegów grzewczych Zestaw mieszający Laser Series Pro należy podłączyć do instalacji pierwotnej i odciąć go np. za pomącą zaworów kulowych Kod art. FBWAMVNO44F440P0. Pompę wyłączyć i zamknąć wszystkie obiegi na rozdzielaczu. Wystarczy zamknąć zawory powrotne na kolektorze rozdzielacza np. za pomocą kołpaków ochronnych. 9a 9a TK 10 9b TK 10 9b 15 rys. 2a 15 rys. 2b Następnie napełnić rozdzielacz i zestaw mieszający ciepłą wodą według VDI Dodatkowo wąż napełniający podłączyć do powrotu (9b) i wąż spustowy do zasilania (9a) (rys.2a). Zawory (9a i 9b) otworzyć i napełniać rozdzielacz i zestaw mieszający, dopóki woda nie pokaże się na zaworze na zasilaniu (9a). Następnie zamknąć znowu oba zawory. Do napełniania i płukania pojedynczych obiegów grzewczych podłączyć wąż napełniający do zasilania (9a) i wąż spustowy do powrotu(9b) (rys.2b). Otworzyć płukany obieg i zawory (9a i 9b). Obieg grzewczy przepłukiwać w kierunku przepływu, dopóki powietrze i ewentualne nieczystości nie zostaną kompletnie usunięte z obiegu. Ważne: Dozwolone jest płukanie tylko w kierunku przepływu obiegu grzewczego, tzn. Woda musi wpływać na zasilaniu i wypływać na powrocie! Trzeba uważać, żeby statyczne ciśnienie urządzenia płuczącego nie przekroczyło maksymalnego ciśnienia pracy zestawu mieszającego, rozdzielacza i rur ogrzewania płaszczyznowego, które wynosi 6 bar. Po otwarciu zaworów odcinających od strony kotła (15) i wyrównaniu hydraulicznym poszczególnych obiegów ogrzewania płaszczyznowego (przeczytaj również instrukcję montażu rozdzielacza obiegów grzewczych) zestaw mieszający jest gotowy do pracy. układ mieszający Laser Series Pro Wilo Yonos PARA15/6. Zastrzega się możliwość zmian technicznych strona 2

3 5.2. Nastawa temperatury zasilania ogrzewania podłogowego A Temperatura zasilania może być ustawiona płynnie w zakresie C. Pierścień nastawczy (A) 3-drogowego zaworu mieszającego ESBE VTA 372 jest wyskalowany 1 6. Odpowiadające skali temperatury przedstawia poniższa tabela: C 25 C 29 C 34 C 38 C 43 C PL rys.3 Zadaną temperaturę należy sprawdzić termometrem na górnej belce układu mieszającego. Temperatura powinna być sprawdzana przynajmniej raz w roku, aby upewnić się, że zawór działa właściwie. 6. Dane techniczne Max. temperatura otoczenia: 0-70 C Max. temperatura czynnika grzewczego: 0-90 C Max. ciśnienie robocze: 6 bar Zakres regulacji temperatury zasilania: C Nominalna wydajnośc cieplna: ca. 10 kw 1) Armatura ESBE: Mosiądz DZW CW602N Rury: Stal nierdzewna AISI 304 1) zależnie od systemowej temperatury, pojemności wodnej instalacji i strat ciśnienia 6.1. Dane techniczne pompy Wilo Yonos Para 15/6 Maksymalna wysokość podnoszenia: 6,2 m Dopuszczenia na tabliczce znamionowej: VDE,GS,CE Obudowa pompy: żeliwo Wysokość: 130 mm Wydajność P1: 3-45 W Częstotliwość: 50/60 Hz Napięcie: 1x230 V Max. ciśnienie pracy pompy : 6 bar Klasa ochrony: IP 44 Klasa izolacyjności (IEC 85): F Klasa energetyczna: A 6.2. Ustawienia pompy Pompa obsługiwana jest za pomocą czerwonego pokrętła. Poprzez obrót czerwonego pokrętła mogą być wybrane odpowiednie tryby regulacji. Należy obrócić, wybrać odpowiedni tryb regulacji i wprowadzić nastawę różnicy ciśnienia. rys.4 układ mieszający Laser Series Pro Wilo Yonos PARA15/6. Zastrzega się możliwość zmian technicznych strona 3

4 Proporcjonalna różnica ciśnienia ( p-v): rys. 5a Dla trybu regulacji p-v czerwone pokrętło należy obrócić w lewo od pozycji środkowej. Różnica ciśnienia wytwarzana przez pompę dostosowuje sie do odpowiedniej różnicy ciśnienia wartości nastawy. Ten rodzaj regulacji jest przeznaczony dla instalacji grzewczej z grzejnikami. Stała różnica ciśnienia (Δp-c): rys. 5b Dla trybu regulacji p-c czerwone pokrętło należy obrócić w prawo od pozycji środkowej. Nastawiona wartość różnicy ciśnienia H jest utrzymywana w dopuszczalnym zakresie przepływu na poziomie stałej zadanej wartości, aż do maksymalnej charakterystyki (rys. 5b). Wilo zaleca ten rodzaj regulacji dla obwodów ogrzewania podłogowego. p-v Δp-c rys.5b rys.5b Odpowietrzanie: Należy napełnić i odpowietrzyć instalację w sposób prawidłowy. Jeżeli konieczne jest odpowietrzenie przestrzeni wirnika, można ręcznie aktywować procedurę odpowietrzania ustawiając czerwone pokrętło na symbolu procedury odpowietrzania (pozycja środkowa) funkcja odpowietrzania uruchamia się po 3 sekundach. Funkcja odpowietrzania trwa 10 minut i w trakcie jej trwania pierścień LED-owy wokół czerwonego pokrętła miga kolorem zielonym. Pompa pracuje na przemian z wysoką i niską prędkością obrotową w celu ułatwienia koncentracji pęcherzyków powietrza i dalej usunięcia go poprzez odpowietrznik z instalacji. Proces odpowietrzania może być w dowolnym momencie przerwany przez obrót czerwonego pokrętła. Po 10 minutach pompa zatrzymuje się i przechodzi automatycznie do trybu pracy p-c max. Jeżeli pompa ma pracować w innym trybie i na innej nastawie wysokości podnoszenia, wartości te należy na pompie ustawić. układ mieszający Laser Series Pro Wilo Yonos PARA15/6. Zastrzega się możliwość zmian technicznych strona 4

5 7. Rozwiązywanie problemów X. PROBLEM X.X Możliwa przyczyna Rozwiązanie 1. Nie można uzyskać żądanej temperatury zasilania ogrzewania podłogowego lub temperatura zasilania znacznie się różni 1.1 Zestaw mieszający jest zamontowany odwrotnie zasilanie/powrót Sprawdź czy wszystko jest poprawnie podłączone. (zasilanie z kotła) 1.2 Wysokość podnoszenia pompy jest zbyt niska Zwiększ prędkość obrotową pompy. 1.3 Moc ogrzewania jest niewystarczająco duża w stosunku do zapotrzebowania i wydajności układu mieszającego. Przypadek ten może się także pojawić na początku wygrzewania zimnej podłogi 2. Problem z pompą Określ maksymalne zapotrzebowanie na ciepło i porównaj z nominalną mocą układu mieszającego. Przyczyną może być pierwsze wygrzewanie zimnej podłogi. Po 2-3 dniach sytuacja powinna się unormować 2.1 Niestabilna praca Wyjmij głowicę pompy i sprawdzić, czy są jakieś ciała obce lub zabrudzenia w obudowie pompy. W razie konieczności wymienić pompę 2.2 Awaria. Zablokowany silnik patrz Automatyczne odpowietrzanie Pompa powróci do normalnej pracy po 10min 8. Warunki gwarancji Uwaga! Przed rozpoczęciem prac i uruchomieniem należy przeczytać i zastosować się do tej instrukcji. Zestawy stałowartościowe Laser Series Pro Wilo Yonos PARA15/6 mogą być montowane i ustawiane tylko przez uprawnionych fachowców. Tylko przy spełnieniu powyższych warunków obowiązują zasady rękojmi. Nie odpowiadamy za uszkodzenia wynikłe z nieprawidłowego, niezgodnego z zasadami używania zestawu lub z technicznych zmian i przebudowy zestawu. Ta instrukcja jak i załączone informacje dotyczące elementów zestawu są częściami składowymi produktu i muszą być przekazane użytkownikowi. Ponadto użytkownik powinien zostać poinstruowany przez uprawnionego fachowca, jak prawidłowo obsługiwać urządzenie. układ mieszający Laser Series Pro Wilo Yonos PARA15/6. Zastrzega się możliwość zmian technicznych strona 5

6 Schemat okablowania automatyki TempCo i pompy obiegowej BASIC COMFORT DIGITAL CENTRAL A/B Sensor A/B A B 1 Hc Sen 2 4 Pompa 50Hz N PE N PE Zasilanie 50Hz Zasilanie 50Hz Max 4siłowniki na strefę rys.6 Rettig Heating Sp z o.o. ul. Ciszewskiego Warszawa Tel: układ mieszający Laser Series Pro Wilo Yonos PARA15/6. Zastrzega się możliwość zmian technicznych strona 6

INSTRUKCJA MONTAŻU I OBSŁUGI ZESTAWU MIESZAJĄCEGO Laser Series z pompą Wilo RS KU 15/60

INSTRUKCJA MONTAŻU I OBSŁUGI ZESTAWU MIESZAJĄCEGO Laser Series z pompą Wilo RS KU 15/60 INSTRUKCJA MONTAŻU I OBSŁUGI ZESTAWU MIESZAJĄCEGO Laser Series z pompą Wilo RS KU /60 Zestaw mieszający urmo został zaprojektowany, by umożliwić montaż obiegów ogrzewania podłogowego w instalacjach, gdzie
