1 REGULACJA KM REGULACJA KM UKŁAD REGULACJI KM DOKUMENTACJA TECHNICZNA INSTRUKCJA UŻYTKOWANIA

2 111 SPIS TREŚCI 1.INFORMACJE OGÓLNE 2 2.ELEMENTY SKŁADOWE REGULACJI KM 2 3.ELEMENTY SKŁADOWE UKŁADU REGULACJI KM SCHEMAT HUDRAULICZNY PODŁĄCZENIA ZAWORU SRX3D Z NAGRZEWNICĄ LEO + KM LISTA POTRZEBNYCH NARZĘDZI 4 4.SCHEMAT PODŁĄCZENIOWY DRV KM SCHEMAT PODŁĄCZENIOWY DRV KM Z WENTYLATORAMI UVO H1.4, H SCHEMAT PODŁĄCZENIOWY DRV KM Z WENTYLATORAMI UVO H5.0, H.7.8, H11, OPISY PRZEWODÓW USTAWIANIE ADRESU DRV ŁĄCZENIE MODUŁÓW DRV PODŁĄCZENIE BMS 7 5.MONTAŻ PODŁĄCZNIENIE WENTYLATORA MONTAŻ USZCZELEK MONTAŻ NAGRZEWNICY DO KOMORY MIESZANIA MONTAŻ PRZYLGOWEJ CZUJKI TEMPERATURY CZYNNIKA GRZEWCZEGO T MONTAŻ CZUJKI POWIETRZA ŚWIEŻEGO T MONTAŻ CZUJKA POWIETRZA NAWIEWANEGO T MONTAŻ SIŁOWNIKA SP MONTAŻ DRV KM MONTAŻ PRZEWODÓW INFORMACJE OGÓLNE Do komór mieszania LEO KM dostępny jest układ regulacji KM. Stosowany jest jako samodzielny zestaw zasilająco sterująco zabezpieczający dla jednej nagrzewnicy wodnej współpracującej z komorą mieszania. Podstawowe jego funkcje: modulowana lub 3-stopniowa regulacja wentylatora ( zależności od modelu nagrzewnicy LEO M lub LEO V), zabezpieczenie przeciwzamrożeniowe, płynna regulacja temperatury powietrza nawiewanego, bilans, nadciśnienie lub podciśnienie względem wentylatorów dachowych, programator tygodniowy, możliwość obsługi do 31 urządzeń w SYSTEMIE za pomocą 1 sterownika, możliwość podłączenia do BMS, możliwość podłączenia centrali detekcji gazu. 2. ELEMENTY SKŁADOWE REGULACJI KM SP 0-10 Siłownik przepustnic ze sprężyną powrotną o działaniu ciągłym, sterowany sygnałem analogowym 0-10V. Zasilanie: AC 24V 50/60Hz, DC24V Przewody: 4 x 0,5mm 2 Pobór mocy: 2,5W praca, 1W spoczynek Stopień ochrony: IP54 Zakres temperatury pracy: -30 o C +50 o C Zestaw KMFB 3 x PT-1000 Czujnik temperatury: T1 - Powietrza zewnętrzna, T3 - Powietrza nawiewanego do pomieszczenia, T5 - Czynnika grzewczego. Samoprzylepny zacisk kablowy P1 (służy do montażu czujnika powietrza nawiewanego T3) 1- Przewód trzyżyłowy zasilający wentylator typu M 2- Przewód czterożyłowy sterujący wentylatorem typu M 3- Przewód pięciożyłowy zasilająco-sterujący do wentylatora typu V 2

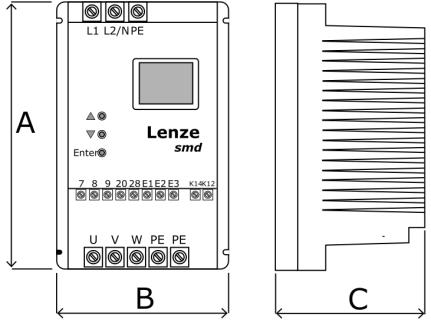

3 3. ELEMENTY SKŁADOWE UKŁADU REGULACJI KM DRV KM - Szafa sterownicza Jest to układ sterujący przeznaczony do współpracy z jednym urządzeniem LEO KM. Zasilanie: 230V/50Hz; Stopień ochrony: IP54 Temperatura pracy: o C Zestaw KMFB SRX3d 1/2 w zestawie KMFB S Zawór trójdrogowy z siłownikiem Zasilanie: 230V Max temp. czynnika grzewczego: 120 C Max. ciśnienie robocze: 16bar Stopień ochrony: IP42 Kvs: (A-AB) 1,6 m3/h; (B-AB) 1,0 m3/h Gwint: zewnętrzny 1/2 SRX3d 3/4 w zestawie KMFB Zawór trójdrogowy z siłownikiem Zasilanie: 230V Max temp. czynnika grzewczego: 120 C Max. ciśnienie robocze: 16bar Stopień ochrony: IP42 Kvs: (A-AB) 3,5 m3/h; (B-AB) 2,5 m3/h Gwint: zewnętrzny 3/4 T-box Inteligentny sterownik z wyświetlaczem dotykowym. Zasilanie: 24V Zakres regulacji temperatury: C Zakres regulacji obrotów: % Zakres temperatury pracy: C Czujnik temperatury: wewnętrzny / zewnętrzny PT Stopień ochrony: IP20 Szczegółowe informacje dotyczące współpracy sterownika z Zestawem KMFB zawarte są w DTR T-box" FAL 0-25 Przemiennik częstotliwości 0,25kW do UVO H1.4 Zasilanie falownika: 230V Moc: 0,25kW Prąd: 3,4A Masa: 0,5kg Wymiary (A/B/C): 93/146/83mm należy nastawić parametry falownika: C01=0, C34=0, C18=3. FAL 0-75 Przemiennik częstotliwości 0,75kW do UVO H3.0 Zasilanie falownika: 230V Moc: 0,75kW Prąd: 9,0A Masa: 0,9kg Wymiary (A/B/C): 93/146/120mm należy nastawić parametry falownika: C01=0, C34=0, C18=2. 3

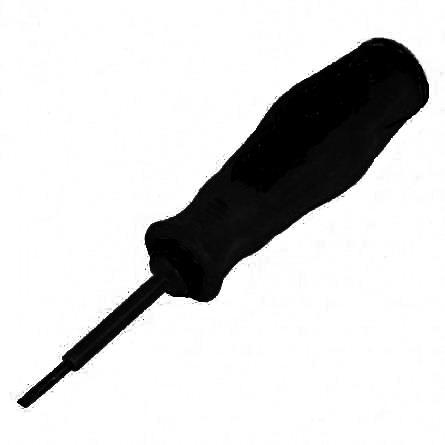

4 3.1 SCHEMAT HUDRAULICZNY PODŁĄCZENIA ZAWORU SRX3D Z NAGRZEWNICĄ LEO + KM ZK- zawór odcinający ZO- zawór odpowietrzający ZD- zawór odwadniający FS- filtr siatkowy ZR- zawór równoważący KP- przewody elastyczne SRX3d- zawór 3-drogowy z siłownikiem 3-punktowym (SRX3d wchodzi w skład automatyki zestaw KMFB) 3.2 LISTA POTRZEBNYCH NARZĘDZI Klucz płaski / nasadowy 13 mm Klucz imbusowy SW-5 Wkrętak krzyżowy PH2 Wkrętak izolowany płaski 4mm 4

5 4. SCHEMAT PODŁĄCZENIOWY DRV KM 4.1 SCHEMAT PODŁĄCZENIOWY DRV KM Z WENTYLATORAMI UVO H1.4, H

6 4.2 SCHEMAT PODŁĄCZENIOWY DRV KM Z WENTYLATORAMI UVO H5.0, H.7.8, H11,0 6

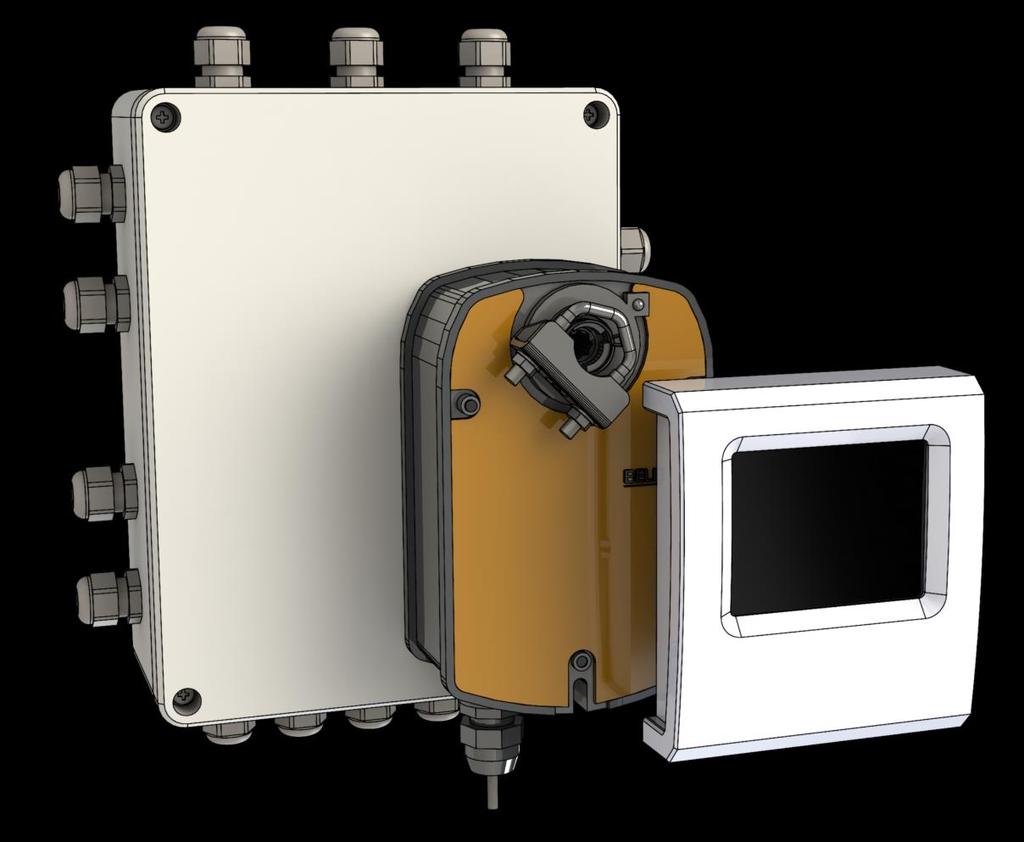

7 4.3 OPISY PRZEWODÓW 1. Zasilanie 230/50Hz wentylatora nagrzewnicy wodnej LEO M (podłączenie OMY min. 3x0,75mm 2 ), 2. Sterowanie wentylatora nagrzewnicy wodnej LEO M (podłączenie OMY min. 4x0,75mm 2 ), 3. Presostat filtrów PF (podłączenie OMY min. 2x0,5mm 2 ), w przypadku braku podłączenia presostatu należy zewrzeć złączki, 4. Styk zabezpieczenia termicznego wentylatora dachowego TK (OMY min. 2x0,5mm 2 ), w przypadku braku podłączenia wentylatora dachowego należy zewrzeć złączki, 5. Podłączenie centrali detekcji gazu (podłączenie OMY min. 4x0,5mm 2 ), 6. Styk zezwolenia na start falownika (podłączenie LIYCY min. 2x0,5mm 2 ), sterowanie wentylatora dachowego (LIYCY min. 2x0,5mm 2 ), 7. T5 - Przylgowa czujka PT-1000 czynnika grzewczego (podłączenie LIYCY min. 2x0,5mm 2 (ekranowany)), 8. T4 - Czujka PT-1000 powietrza recyrkulacyjnego; w zestawie, domyślnie podłączony(podłączenie LIYCY min. 2x0,5mm 2 (ekranowany)), 9. T3 - Czujka PT-1000 powietrza nawiewanego (podłączenie LIYCY min. 2x0,5mm 2 (ekranowany)), 10. T1 - Czujka PT-1000 powietrza świeżego (podłączenie LIYCY min. 2x0,5mm 2 (ekranowany)), 11. Siłownik przepustnic SP 0-10 (podłączenie LIYCY min. 4x0,5mm 2 ), 12. T-box inteligentny sterownik z ekranem dotykowym (Połączenie przewodem LIYCY-P min. 2x2x0,5 mm 2 ; połączenie 1:1 - skręcone pary przewodów A i B), 13. Złącze IN - złącze wejściowe portu komunikacyjnego RS-485 (Połączenie przewodem LIYCY-P min. 2x2x0,5 mm 2 ; połączenie 1:1 - zalecane skręcone pary przewodów A i B), 14. Złącze OUT złącze wyjściowe portu komunikacyjnego RS-485 (Połączenie przewodem LIYCY-P min. 2x2x0,5 mm 2 ; połączenie 1:1 - zalecane skręcone pary przewodów A i B), 15. Siłownik zaworu SRX3d (podłączenie LIYCY min. 3x0,5mm 2 ), L1- otwarcie zaworu (czarny), L2- zamknięcie zaworu (brązowy), 16. Wentylator nagrzewnicy wodnej LEO V (podłączenie OMY min. 5x1,0mm 2 ) max. prąd 3A, 17. Zasilanie wentylatora UVO H1.4 przy braku podłączania z falownikiem- praca 100% (podłączenie OMY min. 3x1,0mm 2 ) max. prąd 3A, 18. Zasilanie 230/50Hz (podłączenie OMY min. 3x1,0mm 2 ), 19. Dip-switch SW2, 20. Dip-switch SW1 ustawianie adresu modułu DRV. Przekroje przewodów dobrano na obciążalność prądową długotrwałą dla ułożenia B1 wg projektu normy PN-IEC oraz na graniczną dopuszczalną wartość prądów przetężeniowych zgodnie z normą PN-91/E05009/473 pkt [idn IEC (1977)]. Ze względu na długość przewodów (powyżej 100m), inny sposób ich ułożenia oraz inne wytyczne należy zweryfikować podane przekroje. 4.4 USTAWIANIE ADRESU DRV Przy podłączaniu modułów DRV do sterownika T-box lub systemu BMS konieczne jest binarne ustawienie adresu na przełączniku DIP-switch SW1 (20). Każdy moduł sterujący DRV podłączony do Systemu FLOWAIR musi mieć nadany indywidualny adres. W celu ustawienia adresu należy przy wyłączonym napięciu ustawić adres urządzenia (zgodnie z tabelą), a następnie włączyć zasilanie. 4.5 ŁĄCZENIE MODUŁÓW DRV Możliwe jest łączenie do 31 modułów DRV. Umożliwia to obsługę do 31 urządzeń, kompatybilnych z Systemem FLOWAIR, za pomocą jednego sterownika T-box. UWAGA: Przełącznik Dip-switch SW2 (19) w ostatnim z podłączonych modułów DRV musi być ustawiony w pozycji górnej (T120). We wszystkich pozostałych modułach DRV przełącznik Dip-switch SW2 (19) musi się znajdować w pozycji dolnej. UWAGA: Gdy układ składa się z jednego modułu DRV przełącznik Dip-switch SW2 (19) również musi się znajdować w pozycji górnej (T120). 4.6 PODŁĄCZENIE BMS Moduł sterujący DRV umożliwia podłączenia układu do systemu zarządzania budynkiem BMS (Building Management System) UWAGA: Podłączenie należy wykonać przewodem LIYCY- P min. 2x2x0,5 mm2 do złączek DRV IN BMS 7

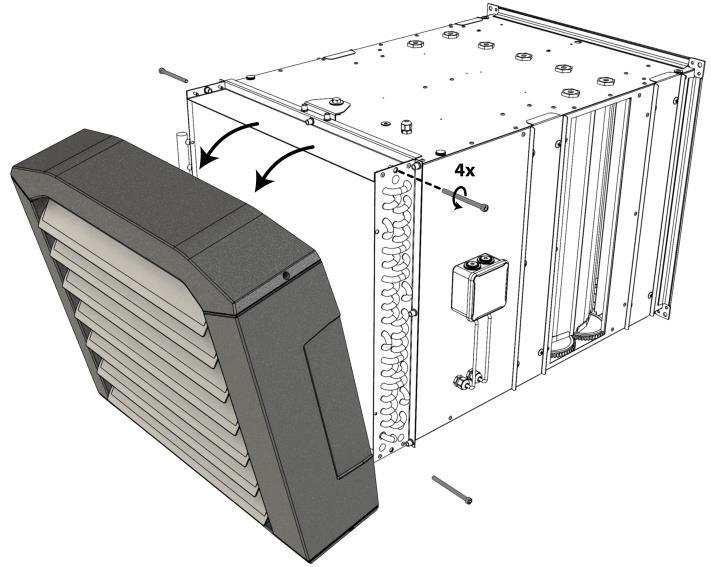

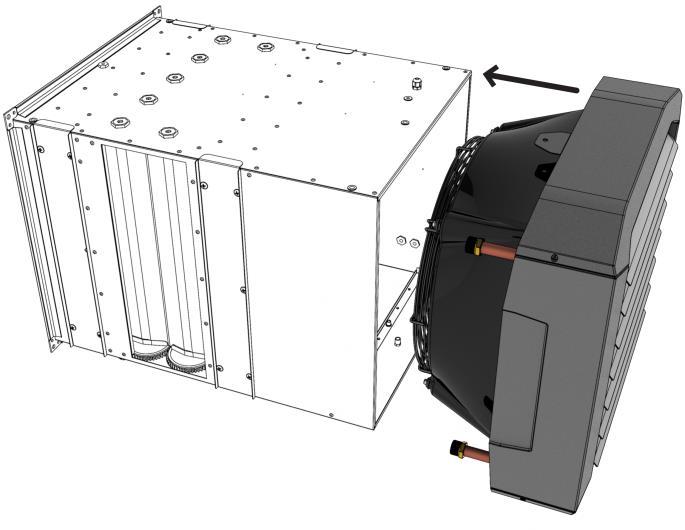

8 1 5. MONTAŻ 5.1 PODŁĄCZNIENIE WENTYLATORA FB V FB M 5.2 MONTAŻ USZCZELEK 4x 4x 5.3 MONTAŻ NAGRZEWNICY DO KOMORY MIESZANIA 2x 8

9 5.4 MONTAŻ PRZYLGOWEJ CZUJKI TEMPERATURY CZYNNIKA GRZEWCZEGO T5 *czujnik temperatury czynnika grzewczego T5 należy montować na powrocie czynnika grzewczego z wymiennika. 5.5 MONTAŻ CZUJKI POWIETRZA ŚWIEŻEGO T1 9

10 5.6 MONTAŻ CZUJKA POWIETRZA NAWIEWANEGO T3 P1 10

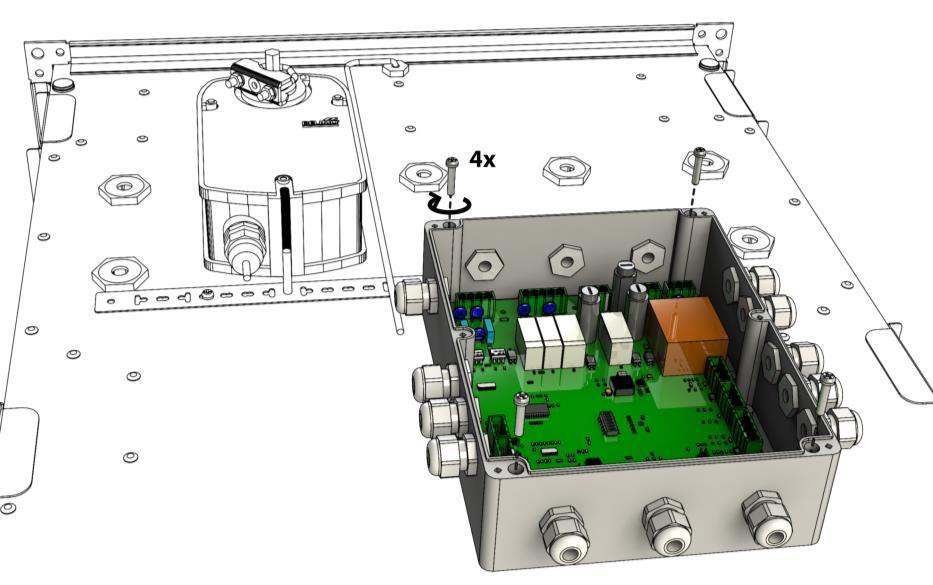

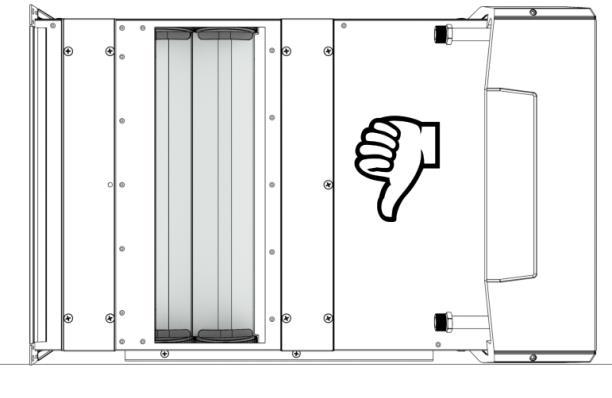

11 5.7 MONTAŻ SIŁOWNIKA SP MONTAŻ DRV KM 11

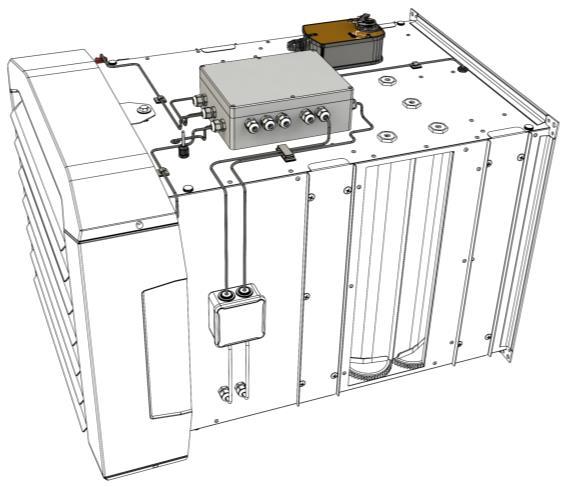

12 5.9 MONTAŻ PRZEWODÓW * * *1 przewód dla nagrzewnic typu V; 2 przewody dla nagrzewnic typu M; **po zakończeniu instalacji automatyki KM należy uruchomić układ sterowania, a następnie zdjąć zasilanie i upewnić się że sprężyna powrotna siłownika zamknęła przepustnice świeżego powietrza. W przypadku gdy słychać działanie sprężyny, a przepustnice nie zamykają się, oznacza to, że siłownik został zamontowany niezgodnie z kierunkiem jego obrotów. 12
