Instrukcja montażu i eksploatacji. Zasobniki energii WES 660-A-C(-K) i WES 910-A-C(-K) /

Transkrypt

1 /

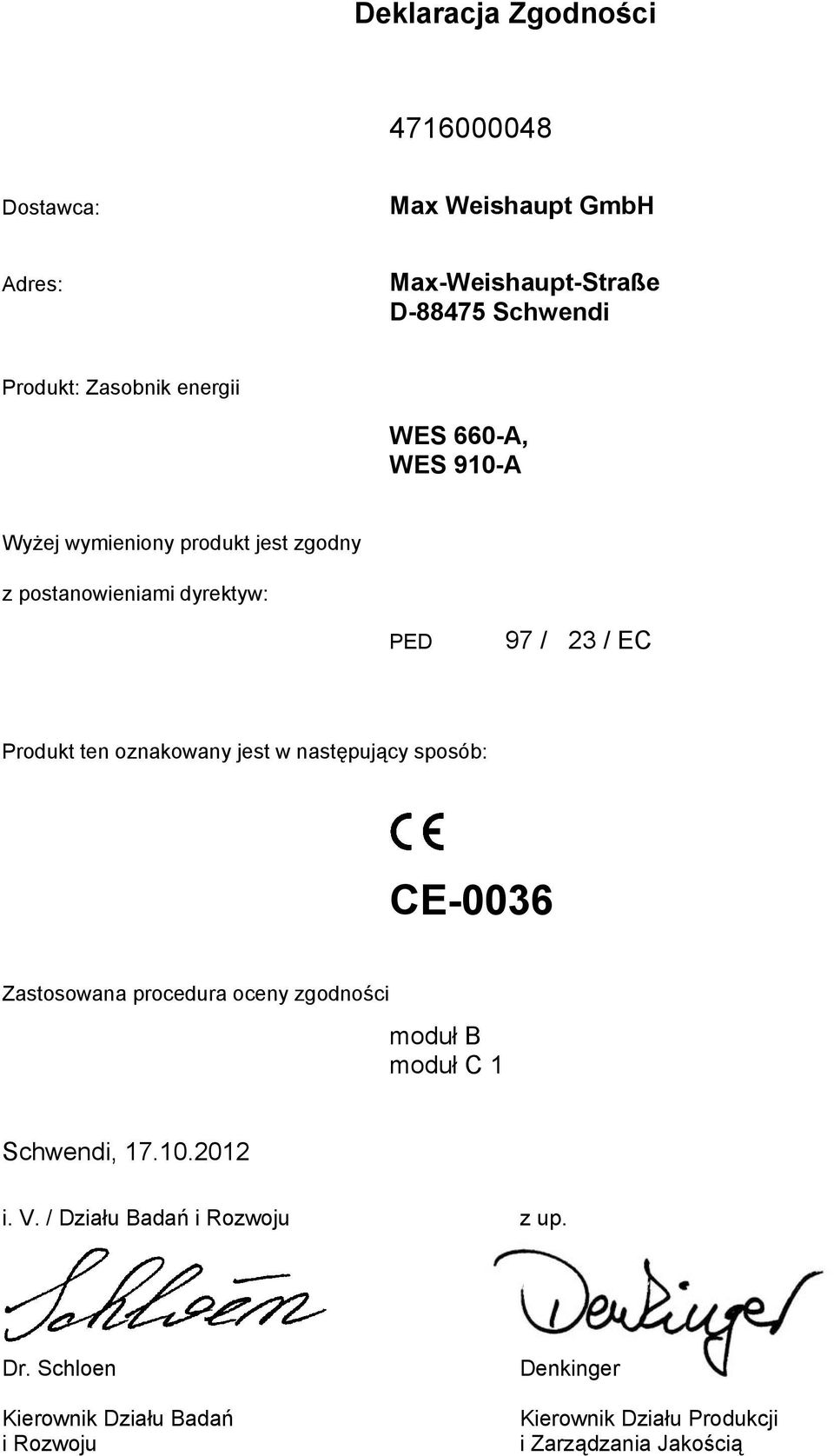

2 Deklaracja Zgodności Sprachschlüssel Dostawca: Max Weishaupt GmbH Adres: Max-Weishaupt-Straße D Schwendi Produkt: Zasobnik energii WES 660-A, WES 910-A Wyżej wymieniony produkt jest zgodny z postanowieniami dyrektyw: PED 97 / 23 / EC Produkt ten oznakowany jest w następujący sposób: CE-0036 Zastosowana procedura oceny zgodności moduł B moduł C 1 Schwendi, i. V. / Działu Badań i Rozwoju z up. Dr. Schloen Kierownik Działu Badań i Rozwoju Denkinger Kierownik Działu Produkcji i Zarządzania Jakością

3 1 Wskazówki dla użytkownika Prowadzenie użytkownika Symbole Przeznaczenie instrukcji Rękojmia i odpowiedzialność Zasady bezpieczeństwa Użytkowanie zgodne z przeznaczeniem Środki bezpieczeństwa Normalna eksploatacja Połączenia elektryczne Usuwanie materiałów użytych do czyszczenia urządzenia Opis produktu Klucz do oznaczania typu urządzenia Numer seryjny Zasada działania Dane techniczne Dopuszczenie Moc Ciśnienie robocze Temperatura robocza Dopuszczalne warunki otoczenia Wpływ na środowisko naturalne/recykling Warunki higieniczne Pojemność Wymiary Ciężar Montaż Warunki dotyczące montażu Ustawienie zasobnika energii Montaż czujnika temperatury Instalacja Wymagania Podłączenie hydrauliczne Połączenie zasobników w kaskadę (tylko wersja -K) Montaż izolacji Uruchomienie Regulacja Wyłączenie Konserwacja Wskazówki dotyczące konserwacji Czyszczenie zasobnika bez grzałki zanurzeniowej Czyszczenie zasobnika z grzałką zanurzeniową Przepłukiwanie wymiennika ciepła wody użytkowej / La 3-50

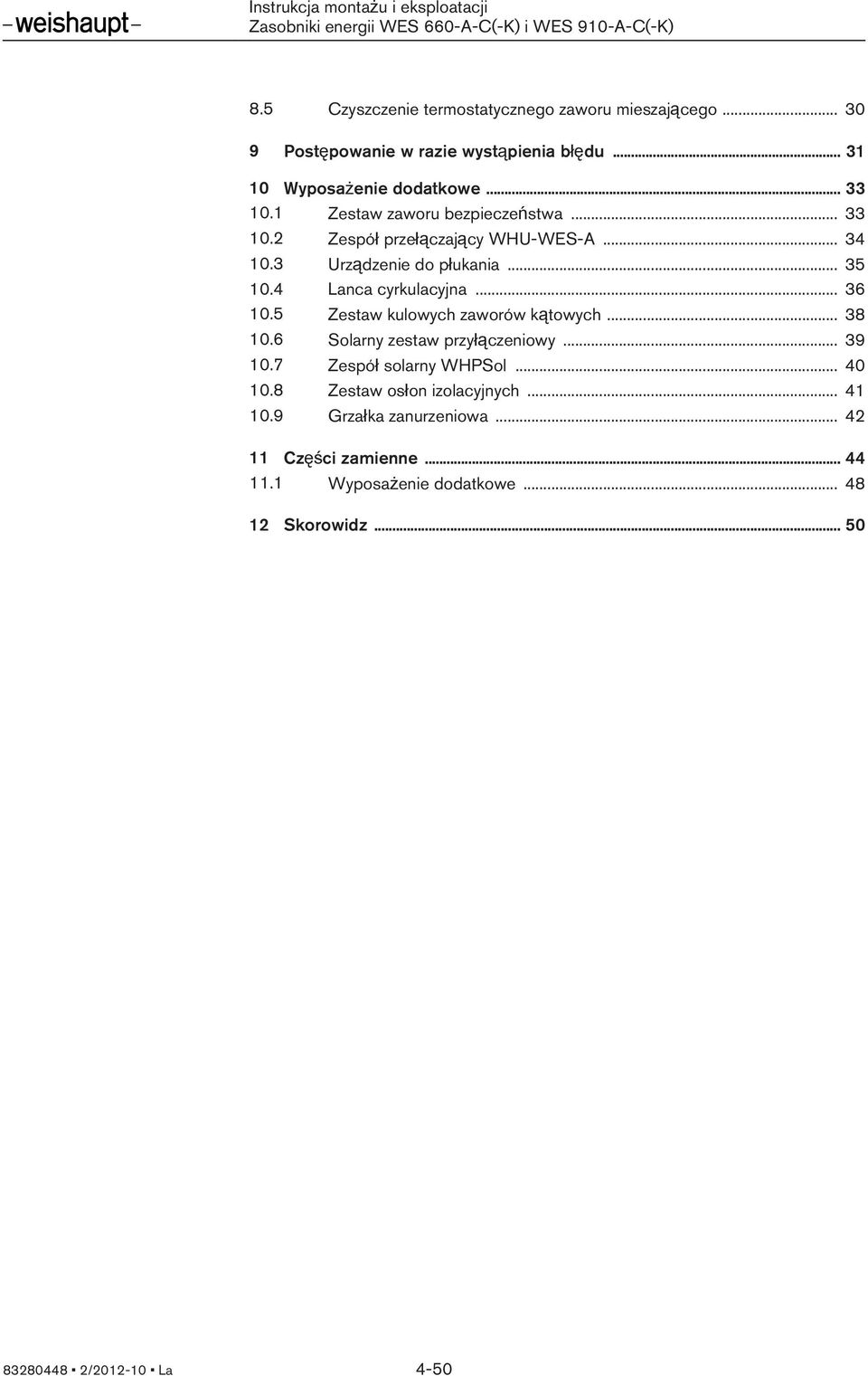

4 8.5 Czyszczenie termostatycznego zaworu mieszającego Postępowanie w razie wystąpienia błędu Wyposażenie dodatkowe Zestaw zaworu bezpieczeństwa Zespół przełączający WHU-WES-A Urządzenie do płukania Lanca cyrkulacyjna Zestaw kulowych zaworów kątowych Solarny zestaw przyłączeniowy Zespół solarny WHPSol Zestaw osłon izolacyjnych Grzałka zanurzeniowa Części zamienne Wyposażenie dodatkowe Skorowidz / La 4-50

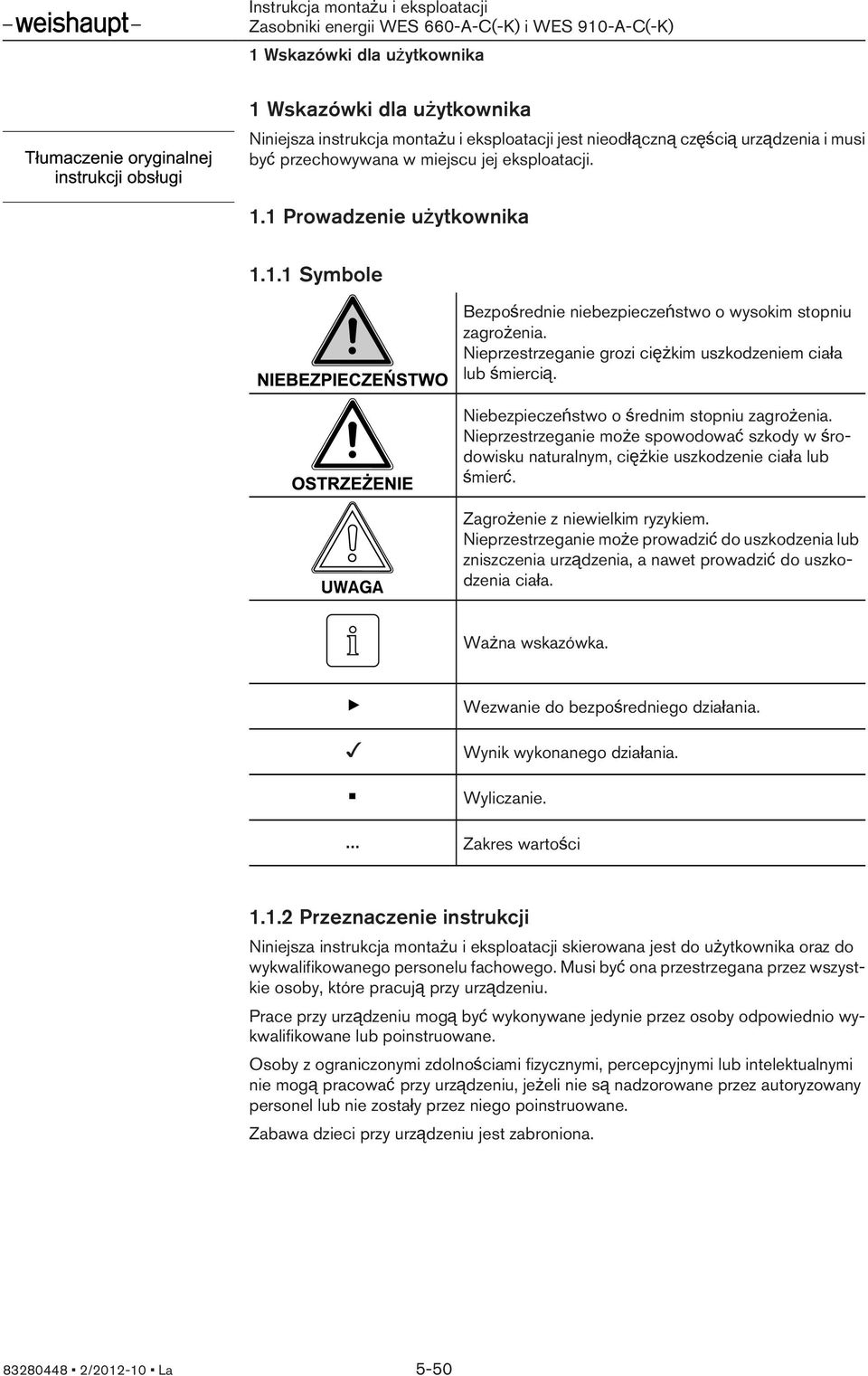

5 1 Wskazówki dla użytkownika 1 Wskazówki dla użytkownika Niniejsza instrukcja montażu i eksploatacji jest nieodłączną częścią urządzenia i musi być przechowywana w miejscu jej eksploatacji. 1.1 Prowadzenie użytkownika Symbole Bezpośrednie niebezpieczeństwo o wysokim stopniu zagrożenia. Nieprzestrzeganie grozi ciężkim uszkodzeniem ciała lub śmiercią. Niebezpieczeństwo o średnim stopniu zagrożenia. Nieprzestrzeganie może spowodować szkody w środowisku naturalnym, ciężkie uszkodzenie ciała lub śmierć. Zagrożenie z niewielkim ryzykiem. Nieprzestrzeganie może prowadzić do uszkodzenia lub zniszczenia urządzenia, a nawet prowadzić do uszkodzenia ciała. Ważna wskazówka. Wezwanie do bezpośredniego działania. Wynik wykonanego działania. Wyliczanie. Zakres wartości Przeznaczenie instrukcji Niniejsza instrukcja montażu i eksploatacji skierowana jest do użytkownika oraz do wykwalifikowanego personelu fachowego. Musi być ona przestrzegana przez wszystkie osoby, które pracują przy urządzeniu. Prace przy urządzeniu mogą być wykonywane jedynie przez osoby odpowiednio wykwalifikowane lub poinstruowane. Osoby z ograniczonymi zdolnościami fizycznymi, percepcyjnymi lub intelektualnymi nie mogą pracować przy urządzeniu, jeżeli nie są nadzorowane przez autoryzowany personel lub nie zostały przez niego poinstruowane. Zabawa dzieci przy urządzeniu jest zabroniona / La 5-50

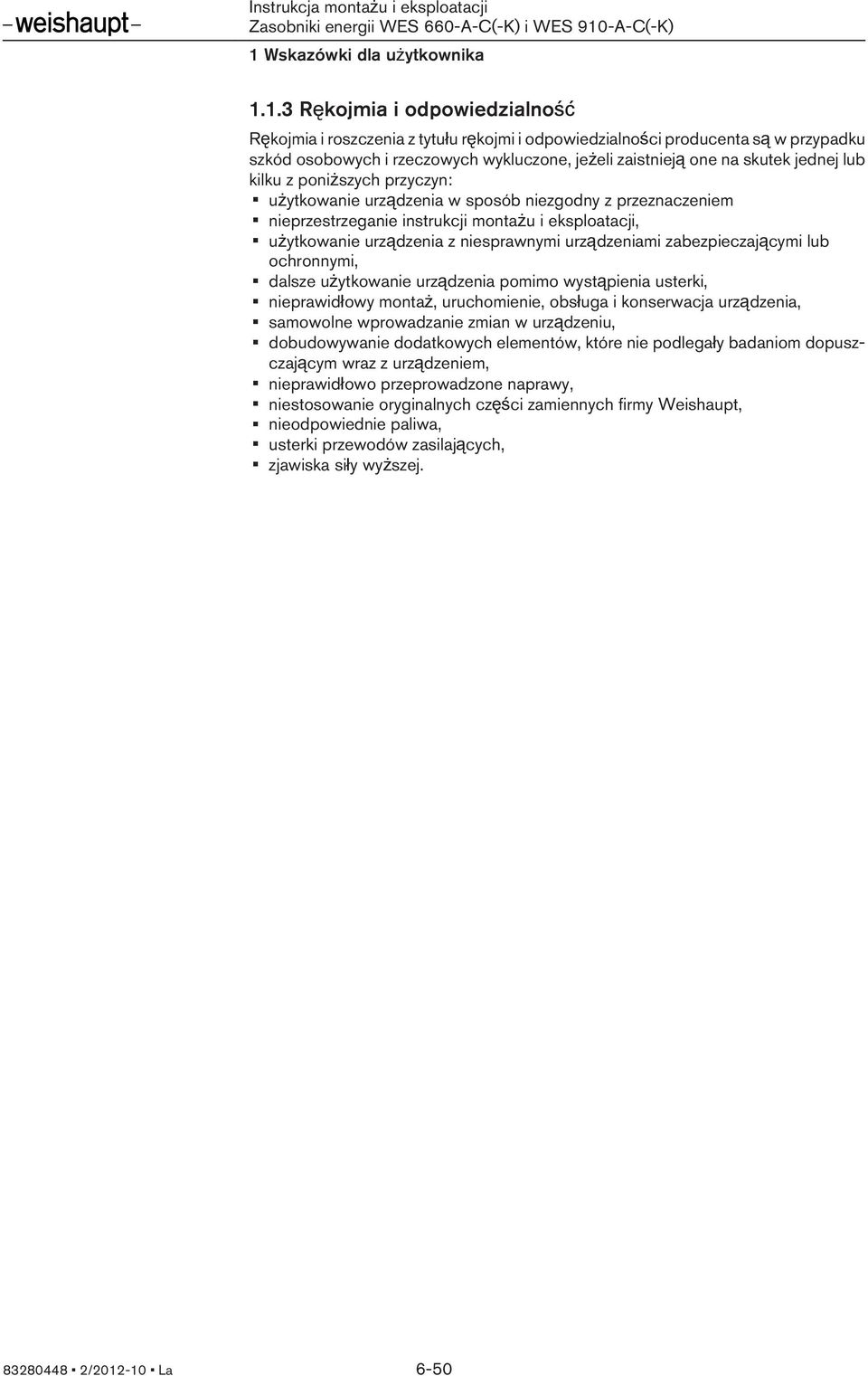

6 1 Wskazówki dla użytkownika Rękojmia i odpowiedzialność Rękojmia i roszczenia z tytułu rękojmi i odpowiedzialności producenta są w przypadku szkód osobowych i rzeczowych wykluczone, jeżeli zaistnieją one na skutek jednej lub kilku z poniższych przyczyn: użytkowanie urządzenia w sposób niezgodny z przeznaczeniem nieprzestrzeganie instrukcji montażu i eksploatacji, użytkowanie urządzenia z niesprawnymi urządzeniami zabezpieczającymi lub ochronnymi, dalsze użytkowanie urządzenia pomimo wystąpienia usterki, nieprawidłowy montaż, uruchomienie, obsługa i konserwacja urządzenia, samowolne wprowadzanie zmian w urządzeniu, dobudowywanie dodatkowych elementów, które nie podlegały badaniom dopuszczającym wraz z urządzeniem, nieprawidłowo przeprowadzone naprawy, niestosowanie oryginalnych części zamiennych firmy Weishaupt, nieodpowiednie paliwa, usterki przewodów zasilających, zjawiska siły wyższej / La 6-50

7 2 Zasady bezpieczeństwa 2 Zasady bezpieczeństwa 2.1 Użytkowanie zgodne z przeznaczeniem Zasobniki są przeznaczone do: podgrzewania wody użytkowej wg rozporządzenia w sprawie wymagań dotyczących jakości wody przeznaczonej do spożycia przez ludzi, podgrzewania wody grzewczej wg VDI Zasobnik energii jest przeznaczony wyłącznie do pracy w zamkniętych pomieszczeniach. Pomieszczenie instalacji zasobnika musi spełniać wymagania miejscowych przepisów oraz być zabezpieczone przed zamarzaniem. Nieprawidłowe użytkowanie może spowodować: zagrożenia dla zdrowia i życia użytkownika lub osób trzecich, szkody w urządzeniu lub innych przedmiotach. 2.2 Środki bezpieczeństwa Bezzwłocznie usuwać usterki mogące niekorzystnie wpłynąć na stan bezpieczeństwa urządzenia Normalna eksploatacja Wszystkie tabliczki na urządzeniu muszą być utrzymywane w stanie czytelnym, Wymagane prace regulacyjne, konserwacyjne i kontrolne należy przeprowadzać terminowo Połączenia elektryczne W razie konieczności wykonania prac przy elementach pod napięciem należy: przestrzegać przepisów zapobiegania nieszczęśliwym wypadkom przy pracy BGV A3 oraz przepisów miejscowych, stosować narzędzia zgodne z normą EN Usuwanie materiałów użytych do czyszczenia urządzenia Użyte materiały winny być usunięte w sposób zgodny z przepisami BHP i ochrony środowiska. Należy przy tym przestrzegać miejscowych przepisów / La 7-50

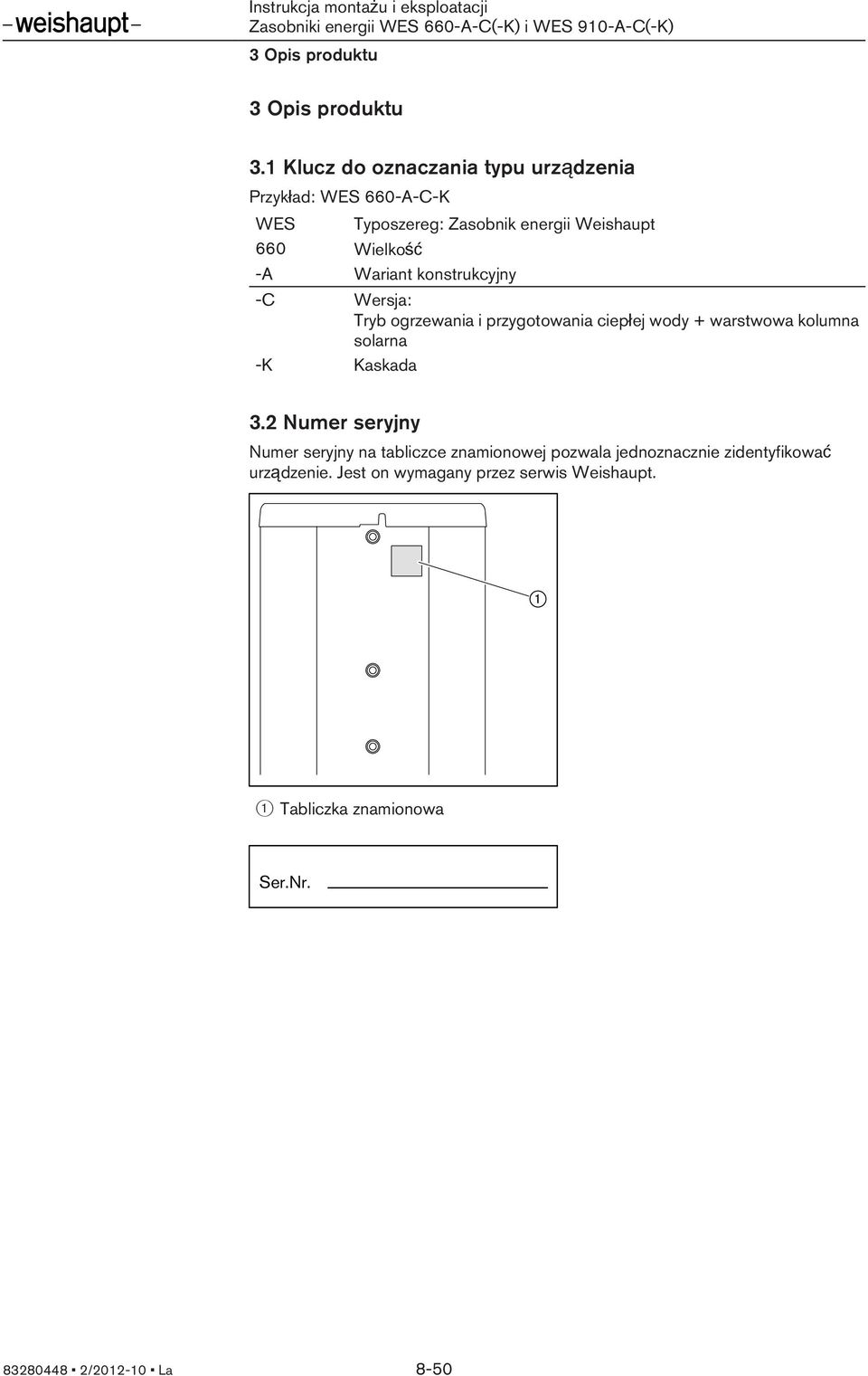

8 3 Opis produktu 3 Opis produktu 3.1 Klucz do oznaczania typu urządzenia Przykład: WES 660-A-C-K WES Typoszereg: Zasobnik energii Weishaupt 660 Wielkość -A Wariant konstrukcyjny -C Wersja: Tryb ogrzewania i przygotowania ciepłej wody + warstwowa kolumna solarna -K Kaskada 3.2 Numer seryjny Numer seryjny na tabliczce znamionowej pozwala jednoznacznie zidentyfikować urządzenie. Jest on wymagany przez serwis Weishaupt. 1 Tabliczka znamionowa Ser.Nr / La 8-50

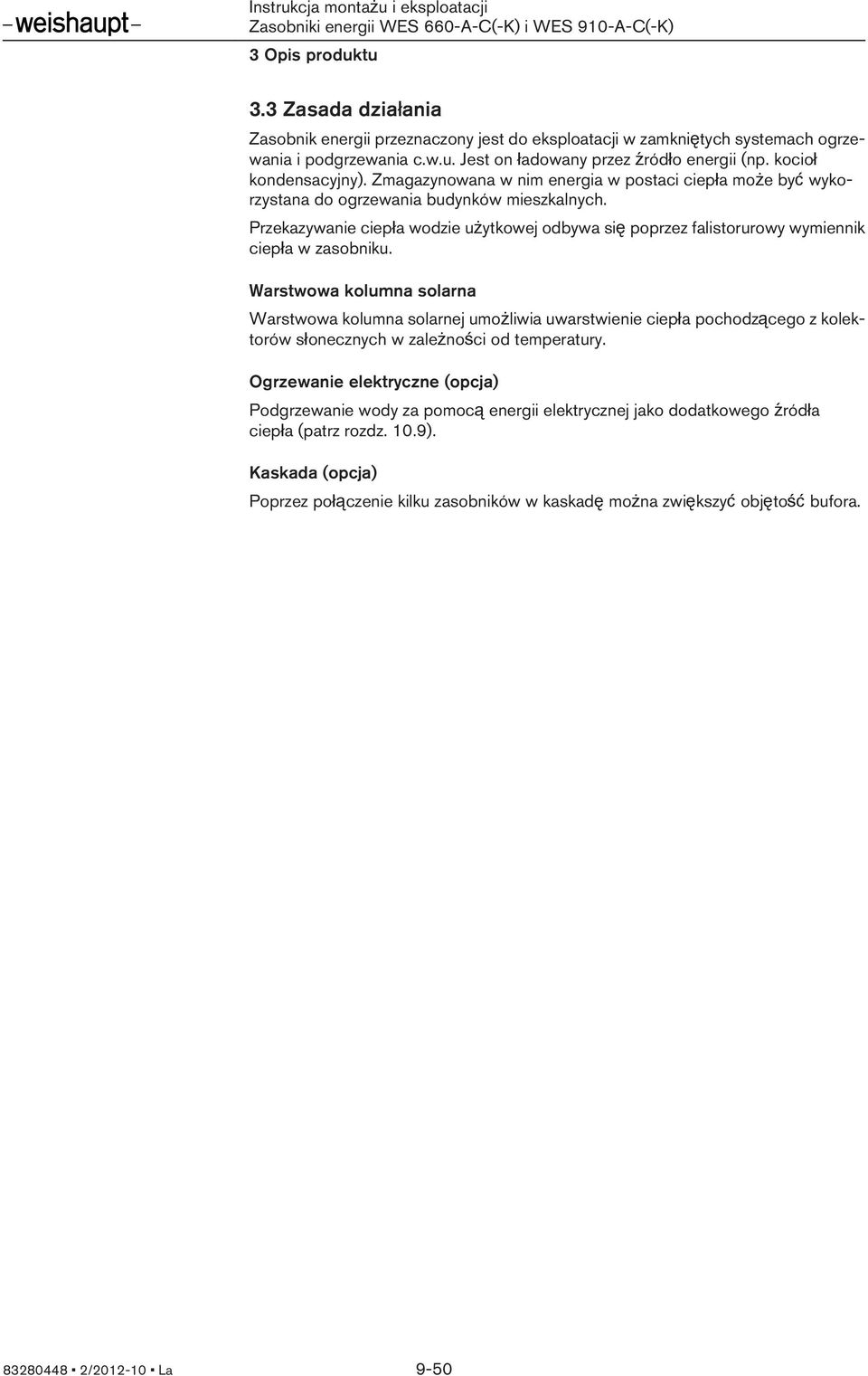

9 3 Opis produktu 3.3 Zasada działania Zasobnik energii przeznaczony jest do eksploatacji w zamkniętych systemach ogrzewania i podgrzewania c.w.u. Jest on ładowany przez źródło energii (np. kocioł kondensacyjny). Zmagazynowana w nim energia w postaci ciepła może być wykorzystana do ogrzewania budynków mieszkalnych. Przekazywanie ciepła wodzie użytkowej odbywa się poprzez falistorurowy wymiennik ciepła w zasobniku. Warstwowa kolumna solarna Warstwowa kolumna solarnej umożliwia uwarstwienie ciepła pochodzącego z kolektorów słonecznych w zależności od temperatury. Ogrzewanie elektryczne (opcja) Podgrzewanie wody za pomocą energii elektrycznej jako dodatkowego źródła ciepła (patrz rozdz. 10.9). Kaskada (opcja) Poprzez połączenie kilku zasobników w kaskadę można zwiększyć objętość bufora / La 9-50

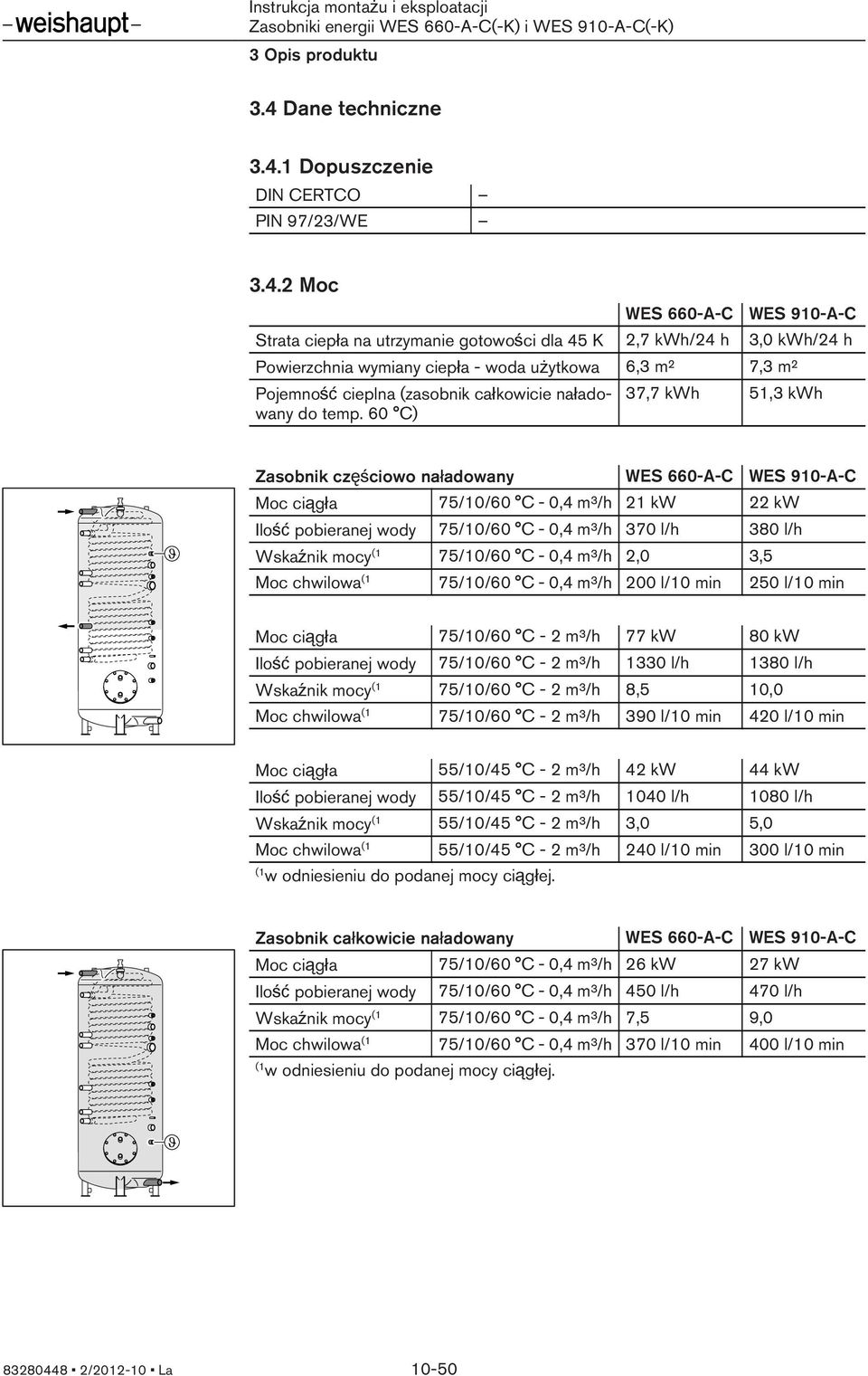

10 3 Opis produktu 3.4 Dane techniczne Dopuszczenie DIN CERTCO PIN 97/23/WE Moc WES 660-A-C WES 910-A-C Strata ciepła na utrzymanie gotowości dla 45 K 2,7 kwh/24 h 3,0 kwh/24 h Powierzchnia wymiany ciepła - woda użytkowa 6,3 m² 7,3 m² Pojemność cieplna (zasobnik całkowicie naładowany do temp. 60 C) 37,7 kwh 51,3 kwh Zasobnik częściowo naładowany WES 660-A-C WES 910-A-C Moc ciągła 75/10/60 C - 0,4 m³/h 21 kw 22 kw Ilość pobieranej wody 75/10/60 C - 0,4 m³/h 370 l/h 380 l/h Wskaźnik mocy (1 75/10/60 C - 0,4 m³/h 2,0 3,5 Moc chwilowa (1 75/10/60 C - 0,4 m³/h 200 l/10 min 250 l/10 min Moc ciągła 75/10/60 C - 2 m³/h 77 kw 80 kw Ilość pobieranej wody 75/10/60 C - 2 m³/h 1330 l/h 1380 l/h Wskaźnik mocy (1 75/10/60 C - 2 m³/h 8,5 10,0 Moc chwilowa (1 75/10/60 C - 2 m³/h 390 l/10 min 420 l/10 min Moc ciągła 55/10/45 C - 2 m³/h 42 kw 44 kw Ilość pobieranej wody 55/10/45 C - 2 m³/h 1040 l/h 1080 l/h Wskaźnik mocy (1 55/10/45 C - 2 m³/h 3,0 5,0 Moc chwilowa (1 55/10/45 C - 2 m³/h 240 l/10 min 300 l/10 min (1 w odniesieniu do podanej mocy ciągłej. Zasobnik całkowicie naładowany WES 660-A-C WES 910-A-C Moc ciągła 75/10/60 C - 0,4 m³/h 26 kw 27 kw Ilość pobieranej wody 75/10/60 C - 0,4 m³/h 450 l/h 470 l/h Wskaźnik mocy (1 75/10/60 C - 0,4 m³/h 7,5 9,0 Moc chwilowa (1 75/10/60 C - 0,4 m³/h 370 l/10 min 400 l/10 min (1 w odniesieniu do podanej mocy ciągłej / La 10-50

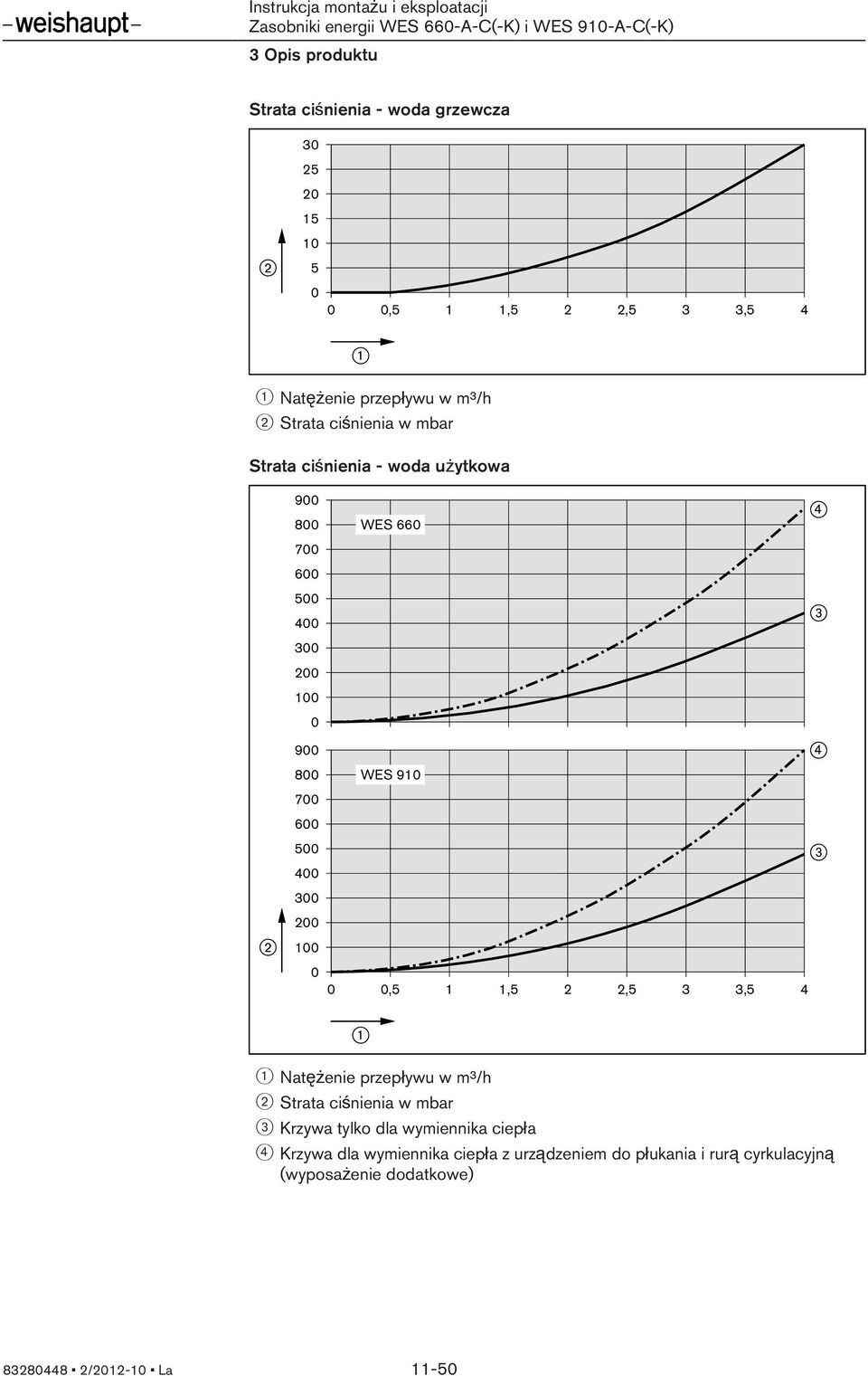

11 3 Opis produktu Strata ciśnienia - woda grzewcza ,5 1 1,5 2 2,5 3 3,5 4 1 Natężenie przepływu w m³/h 2 Strata ciśnienia w mbar Strata ciśnienia - woda użytkowa WES 660 WES 910 0,5 1 1,5 2 2,5 3 3,5 4 1 Natężenie przepływu w m³/h 2 Strata ciśnienia w mbar 3 Krzywa tylko dla wymiennika ciepła 4 Krzywa dla wymiennika ciepła z urządzeniem do płukania i rurą cyrkulacyjną (wyposażenie dodatkowe) / La 11-50

12 3 Opis produktu Strata ciśnienia - system solarny ,5 1 1,5 2 1 Natężenie przepływu w m³/h 2 Strata ciśnienia w mbar Ciśnienie robocze Woda grzewcza Woda użytkowa Medium systemu solarnego maks. 3 bar maks. 8 bar maks. 10 bar Temperatura robocza Woda grzewcza maks. 111 C Woda użytkowa maks. 110 C Medium systemu solarnego maks. 120 C Dopuszczalne warunki otoczenia Temperatura podczas pracy C Temperatura podczas transportu / składowania C Wilgotność względna powietrza maks 80 %, bez kondensacji Wpływ na środowisko naturalne/recykling Materiały, z których wykonano zasobnik nie zawierają Cr6, ołowiu, FCKW Warunki higieniczne Wszystkie elementy mające kontakt z wodą użytkową są całkowicie wolne od niklu Pojemność WES 660-A-C(-K) WES 910-A-C(-K) Całkowita pojemność znamion. 654 l 903 l Pojemność znamion. (c.w.u.) 41 l 46 l Pojemność wody grzewczej 611 l 855 l Medium systemu solarnego 1,8 l 1,8 l / La 12-50

13 3 Opis produktu Wymiary WES 600-A-C i WES 910-A-C d2 d1 h3 h1 h2 WES 660-A WES 910-A 1 Przyłącze ciepłej wody 1670 mm 1800 mm q Przyłącze zimnej wody 625 mm 570 mm 3 Zasilanie kotła na paliwa stałe 1405 mm 1520 mm 8 Powrót kotła na paliwa stałe z systemem solarnym 570 mm 530 mm 0 Powrót kotła na paliwa stałe bez systemu solarnego 115 mm 125 mm e Zasilanie kotła do c.w.u. (cwu) 1850 mm 1990 mm r Zasilanie obiegu grzewczego 1340 mm 1480 mm t Zasilanie kotła do obiegu grzewczego (ObG) 1250 mm 1390 mm z Powrót kotła cwu / ObG 900 mm 1060 mm u Powrót obiegu grzewczego 700 mm 790 mm o Powrót systemu solarnego 333 mm 333 mm p Zasilanie systemu solarnego 475 mm 475 mm h1 Wysokość zasobnika bez izolacji 1957 mm 2107 mm h2 Wysokość całkowita 2000 mm 2150 mm h3 Wymiar po przekątnej 2000 mm 2125 mm d1 Średnica zasobnika bez izolacji 700 mm 790 mm d2 Średnica całkowita 900 mm 990 mm / La 13-50

14 3 Opis produktu Ciężar WES 660-A WES 910-A Ciężar własny (bez opakowania) 205 kg 236 kg / La 14-50

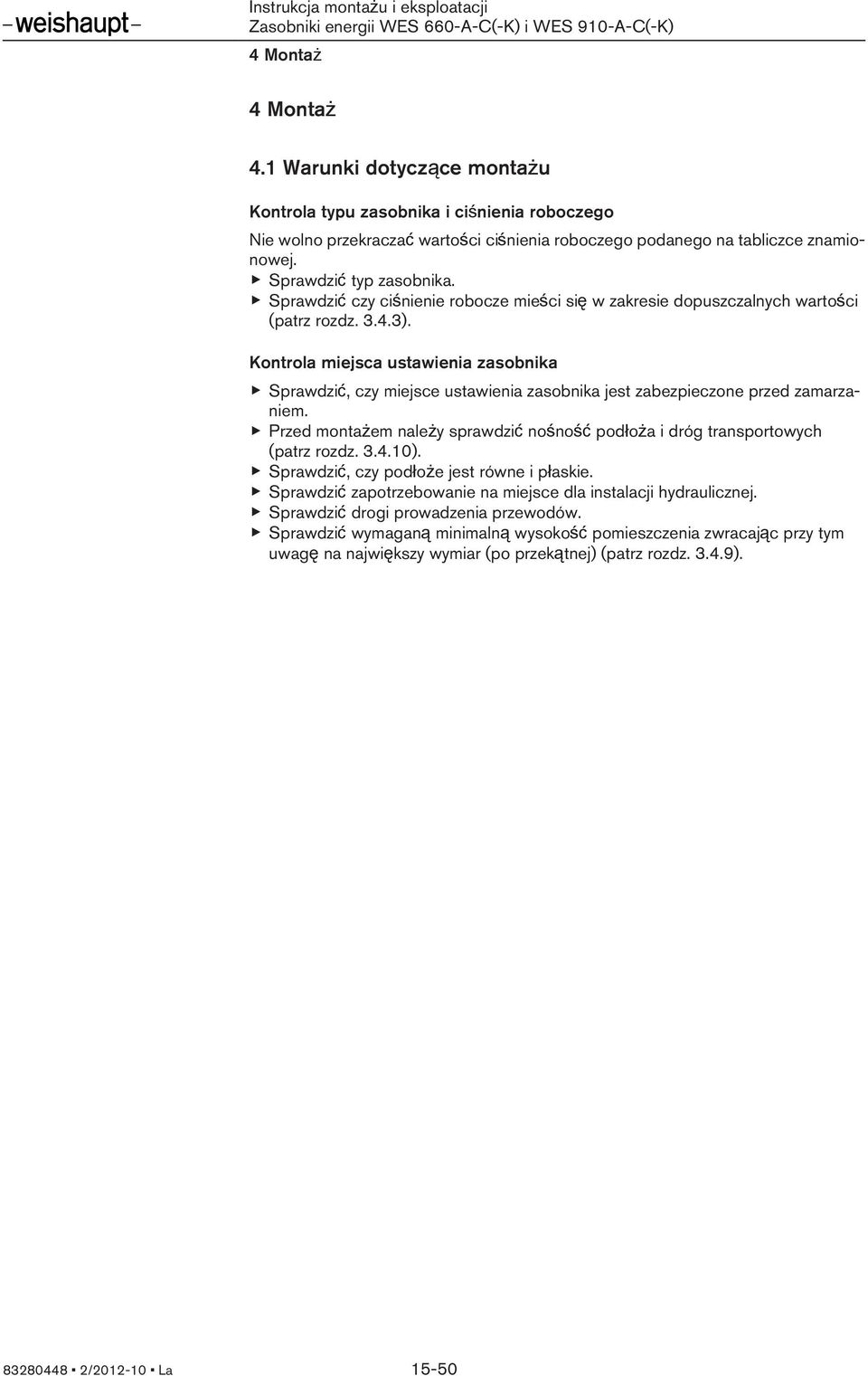

15 4 Montaż 4 Montaż 4.1 Warunki dotyczące montażu Kontrola typu zasobnika i ciśnienia roboczego Nie wolno przekraczać wartości ciśnienia roboczego podanego na tabliczce znamionowej. Sprawdzić typ zasobnika. Sprawdzić czy ciśnienie robocze mieści się w zakresie dopuszczalnych wartości (patrz rozdz ). Kontrola miejsca ustawienia zasobnika Sprawdzić, czy miejsce ustawienia zasobnika jest zabezpieczone przed zamarzaniem. Przed montażem należy sprawdzić nośność podłoża i dróg transportowych (patrz rozdz ). Sprawdzić, czy podłoże jest równe i płaskie. Sprawdzić zapotrzebowanie na miejsce dla instalacji hydraulicznej. Sprawdzić drogi prowadzenia przewodów. Sprawdzić wymaganą minimalną wysokość pomieszczenia zwracając przy tym uwagę na największy wymiar (po przekątnej) (patrz rozdz ) / La 15-50

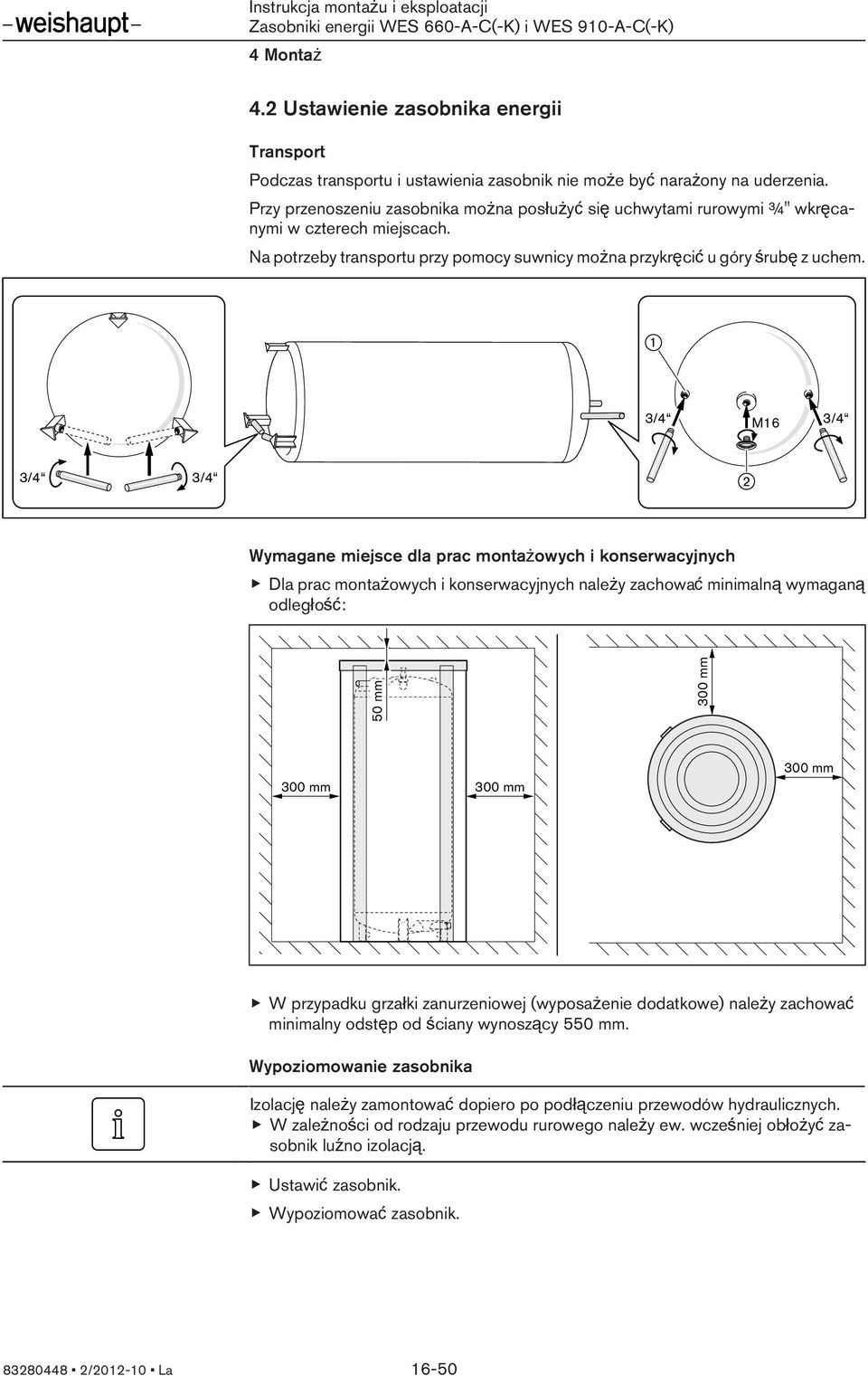

16 4 Montaż 4.2 Ustawienie zasobnika energii Transport Podczas transportu i ustawienia zasobnik nie może być narażony na uderzenia. Przy przenoszeniu zasobnika można posłużyć się uchwytami rurowymi ¾" wkręcanymi w czterech miejscach. Na potrzeby transportu przy pomocy suwnicy można przykręcić u góry śrubę z uchem. 3/4 3/4 M16 3/4 3/4 Wymagane miejsce dla prac montażowych i konserwacyjnych Dla prac montażowych i konserwacyjnych należy zachować minimalną wymaganą odległość: 50 mm 300 mm 300 mm 300 mm 300 mm W przypadku grzałki zanurzeniowej (wyposażenie dodatkowe) należy zachować minimalny odstęp od ściany wynoszący 550 mm. Wypoziomowanie zasobnika Izolację należy zamontować dopiero po podłączeniu przewodów hydraulicznych. W zależności od rodzaju przewodu rurowego należy ew. wcześniej obłożyć zasobnik luźno izolacją. Ustawić zasobnik. Wypoziomować zasobnik / La 16-50

17 4 Montaż 4.3 Montaż czujnika temperatury W zależności od źródła ciepła na potrzeby układu regulacji stosuje się różne czujniki temperatury. Źródło ciepła WTU Ni 1000 WTC System solarny, kocioł na paliwa stałe (WRSol / WCM-SOL) Typ czujnika temperatury NTC 5 kω / NTC 12 kω NTC 5 kω Posmarować czujnik pastą termoprzewodzącą i umieścić go w odpowiedniej tulei zanurzeniowej. 2 Czujnik temperatury ciepłej wody (B3) Czujnik temperatury w górnej części zasobnika (TO1 / TO2) 4 Czujnik temperatury w górnej części bufora (B10) Dodatkowy czujnik temperatury w górnej części zasobnika (TOZ) 6 Czujnik temperatury w dolnej części zasobnika buforowego (B11) 7 Dodatkowy czujnik temperatury w dolnej części zasobnika (TUZ) ö Czujnik regeneracyjny (R13) - pompa ciepła 9 Czujnik temperatury w dolnej części zasobnika (T2) Czujnik temperatury w dolnej części zasobnika (TU1 / TU2) / La 17-50

18 5 Instalacja 5 Instalacja 5.1 Wymagania Woda grzewcza musi spełniać wymagania rozporządzenia VDI 2035 lub porównywalnych przepisów miejscowych. 5.2 Podłączenie hydrauliczne Należy przepłukać wymiennik ciepła. Usunięte zostaną ciała obce. W razie potrzeby zamontować wyposażenie dodatkowe (patrz rozdz. 10). Podłączyć przewody przyłączeniowe instalacji grzewczej. Podłączyć przewody przyłączeniowe instalacji wody użytkowej przy uwzględnieniu miejscowych przepisów (np. DIN 1988, EN 806). Nieużywane króćce przyłączeniowe należy zamknąć zaślepkami. Solarny wymiennik ciepła Solarny wymiennik ciepła można podłączyć dopiero po zamontowaniu izolacji. Urządzenie spustowe W najniższym punkcie zasobnika należy zamontować zawór spustowy. Zawór bezpieczeństwa Podczas doboru zaworu należy przestrzegać danych producenta. Wymagania dotyczące zaworu bezpieczeństwa: Między zasobnikiem a zaworem bezpieczeństwa nie może być zamontowany zawór odcinający, Zawór bezpieczeństwa powinien zadziałać najpóźniej przy maksymalnie dopuszczalnym ciśnieniu roboczym zasobnika. Przewód wydmuchowy zaworu bezpieczeństwa Przewód wydmuchowy: powinien mieć maksymalnie 4 m długości (dla dwóch kolan), powinien mieć maksymalnie 2 m długości (dla trzech kolan), musi być zabezpieczony przed zamarzaniem, musi być tak poprowadzony, aby ujście było widoczne. Przewód wydmuchowy musi być poprowadzony ze spadkiem. Należy umieścić tabliczkę z napisem: "Podczas ogrzewania zasobnika ze względów bezpieczeństwa może wydobywać się woda z przewodu wydmuchowego. Nie zamykać wylotu!". Termostatyczny zawór mieszający OSTRZEŻENIE Niebezpieczeństwo poparzenia gorącą wodą W przypadku podłączonego systemu solarnego lub kotła na paliwa stałe ciepła woda może spowodować poparzenia. Zamontować termostatyczny zawór mieszający na wyjściu ciepłej wody / La 18-50

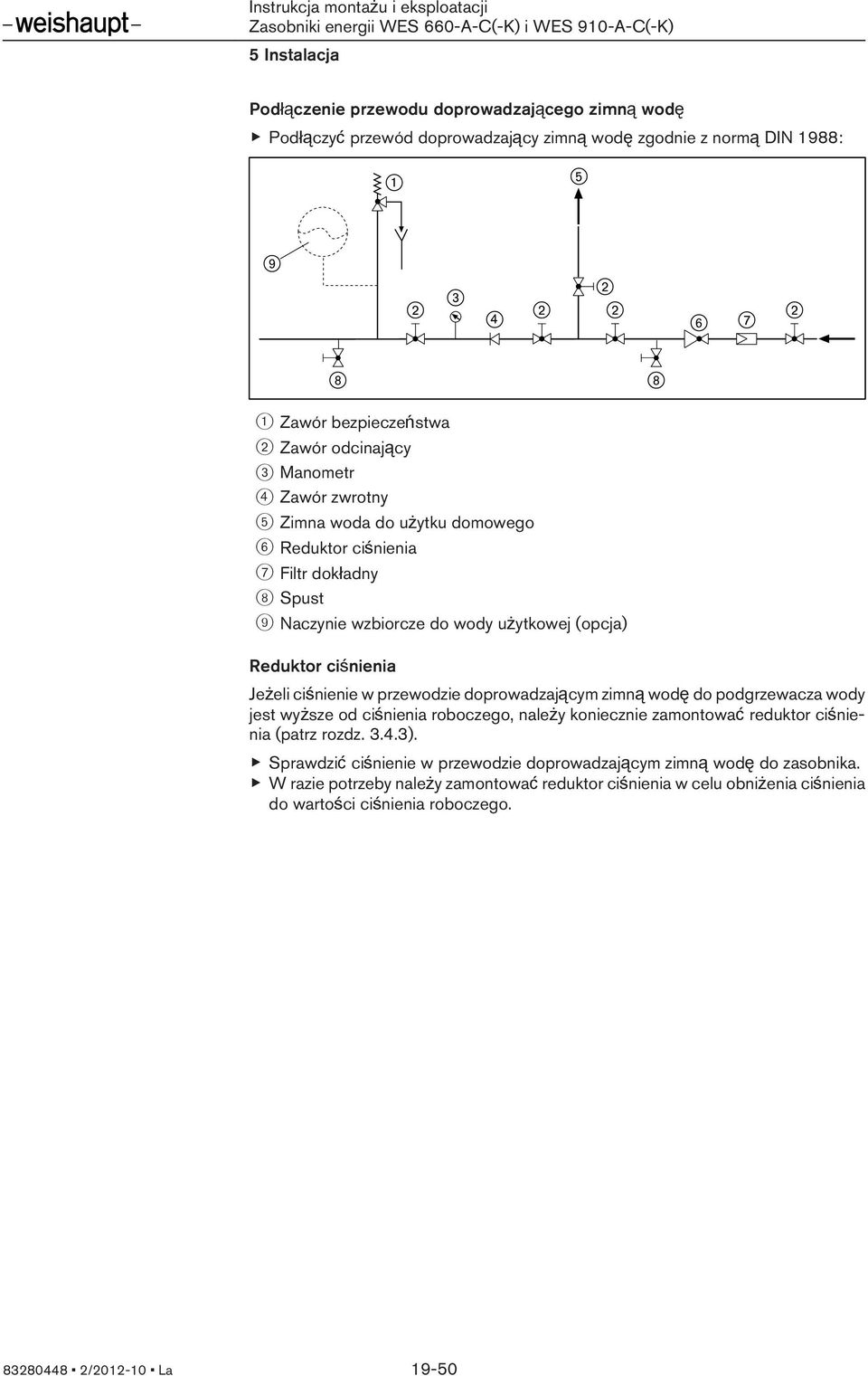

19 5 Instalacja Podłączenie przewodu doprowadzającego zimną wodę Podłączyć przewód doprowadzający zimną wodę zgodnie z normą DIN 1988: 1 Zawór bezpieczeństwa 2 Zawór odcinający 3 Manometr 4 Zawór zwrotny 5 Zimna woda do użytku domowego 6 Reduktor ciśnienia 7 Filtr dokładny 8 Spust 9 Naczynie wzbiorcze do wody użytkowej (opcja) Reduktor ciśnienia Jeżeli ciśnienie w przewodzie doprowadzającym zimną wodę do podgrzewacza wody jest wyższe od ciśnienia roboczego, należy koniecznie zamontować reduktor ciśnienia (patrz rozdz ). Sprawdzić ciśnienie w przewodzie doprowadzającym zimną wodę do zasobnika. W razie potrzeby należy zamontować reduktor ciśnienia w celu obniżenia ciśnienia do wartości ciśnienia roboczego / La 19-50

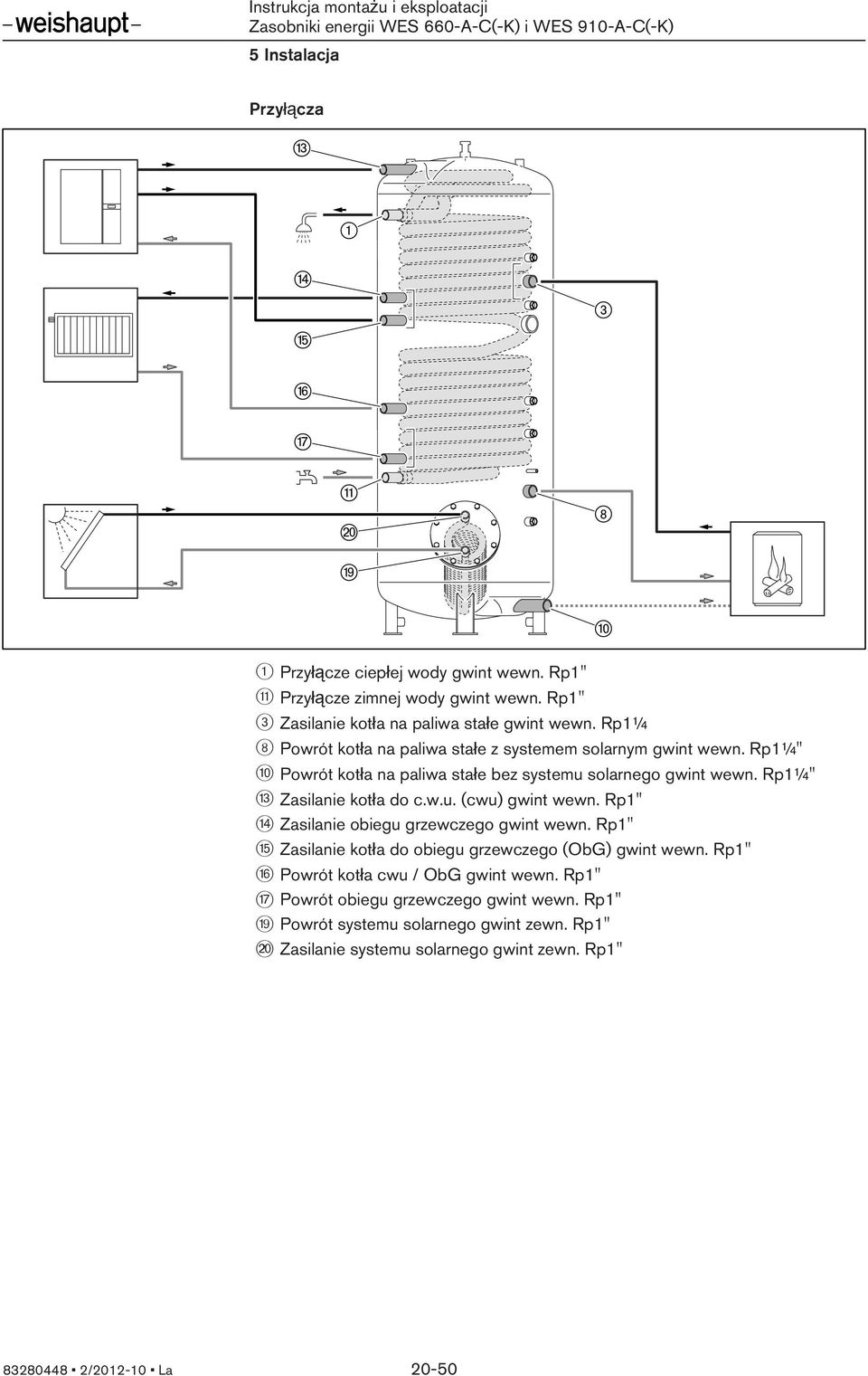

20 5 Instalacja Przyłącza 1 Przyłącze ciepłej wody gwint wewn. Rp1" q Przyłącze zimnej wody gwint wewn. Rp1" 3 Zasilanie kotła na paliwa stałe gwint wewn. Rp1¼ 8 Powrót kotła na paliwa stałe z systemem solarnym gwint wewn. Rp1¼" 0 Powrót kotła na paliwa stałe bez systemu solarnego gwint wewn. Rp1¼" e Zasilanie kotła do c.w.u. (cwu) gwint wewn. Rp1" r Zasilanie obiegu grzewczego gwint wewn. Rp1" t Zasilanie kotła do obiegu grzewczego (ObG) gwint wewn. Rp1" z Powrót kotła cwu / ObG gwint wewn. Rp1" u Powrót obiegu grzewczego gwint wewn. Rp1" o Powrót systemu solarnego gwint zewn. Rp1" p Zasilanie systemu solarnego gwint zewn. Rp1" / La 20-50

21 5 Instalacja 5.3 Połączenie zasobników w kaskadę (tylko wersja -K) Ustawić ogrzewany zasobnik centralnie w kaskadzie. Wykonać izolację cieplną przewodu kaskadowego w miejscu instalacji. Zastosować możliwie krótki przewód kaskadowy unikając przy tym syfonowania. WES 660 WES przyłącza kaskadowe gwint wewn. Rp1½ 4 przyłącza kaskadowe gwint wewn. Rp1½ 5.4 Montaż izolacji Umieścić pod zasobnikiem izolację dna / La 21-50

22 5 Instalacja Nadać izolacji zaokrąglony kształt i obłożyć nią zasobnik. Naciągnąć szyny mocujące 1 do ostatniego zaczepu na listwę z zaczepami. Niewykorzystywane przyłącza zamknąć zaślepkami z izolacji cieplnej. Jeżeli konieczne będą dodatkowe przyłącza, wyłamać fragment listwy maskującej 2 w miejscu perforacji. Połączyć szyny mocujące 1 z listwami maskującymi 2. Włożyć izolację cieplną i nałożyć pokrywę / La 22-50

23 5 Instalacja Włożyć izolację cieplną 1. Zamontować uchwyty 2 osłony solarnego zestawu przyłączeniowego. Nasunąć osłonę solarnego zestawu przyłączeniowego 3 na uchwyty. Nakleić tabliczkę znamionową / La 23-50

24 6 Uruchomienie 6 Uruchomienie Przepłukać wodą przewody oraz wymiennik ciepła wody użytkowej. Napełnić wodą wymiennik ciepła wody użytkowej. Napełnić zasobnik wodą. Przeprowadzić kontrolę szczelności. Zmniejszyć ciśnienie w instalacji do wartości ciśnienia roboczego i ją odpowietrzyć. Otworzyć zawór spustowy ciepłej wody i sprawdzić, czy: wymiennik ciepła wody użytkowej jest napełniony wodą, zawór odcinający przewód zimnej wody jest otworzony. W razie wyposażenia zasobnika w grzałkę zanurzeniową (opcja) należy ustawić temperaturę. Podgrzać zasobnik przy zamkniętych punktach poboru wody i obserwować wzrost ciśnienia. Sprawdzić gotowość do pracy zaworu bezpieczeństwa z pomocą pompki powietrznej. Sprawdzić wszystkie przyłącza pod kątem szczelności / La 24-50

25 6 Uruchomienie 6.1 Regulacja Sprawdzić, czy dławiki 1 i 2 zespołu przełączającego WHU-WES są całkowicie otwarte. W przypadku pracy z WTC należy sprawdzić ustawienia parametrów (zob. instrukcja montażu i eksploatacji WTC). Sprawdzić różnicę temperatur źródła ciepła, w razie potrzeby ustawić konieczne objętościowe natężenie przepływu poprzez regulację prędkości obrotowej pompy. Zbyt duże natężenie przepływu podczas ładowania zasobnika może spowodować zakłócenie stanu uwarstwienia termicznego. Z tego powodu natężenie przepływu może wynosić maks. 2,5 m³/h. Jeżeli objętościowe natężenie przepływu jest pomimo minimalnej prędkości obrotowej pompy nadal zbyt duże, należy: zredukować natężenie przepływu przy pomocy zespołu przełączającego WHU- WES. Ładowanie ciepłej wody: dławik 1 Tryb ogrzewania: dławik / La 25-50

26 7 Wyłączenie 7 Wyłączenie W razie zagrożenia zamarzaniem należy: W razie potrzeby wyłączyć zasilanie grzałki zanurzeniowej. Zamknąć zawór dopływu zimnej wody i opróżnić wymiennik ciepła wody użytkowej. Opróżnić zasobnik przy pomocy zaworu spustowego. Pozostawić otwarty zawór spustowy do czasu ponownego uruchomienia / La 26-50

27 8 Konserwacja 8 Konserwacja 8.1 Wskazówki dotyczące konserwacji Użytkownik winien przynajmniej raz na 2 lata zlecać konserwację instalacji. Prace konserwacyjne mogą być wykonywane wyłącznie przez firmę wyspecjalizowaną w tej dziedzinie z wykwalifikowanym personelem fachowym. Dla zapewnienia regularnych przeglądów firma Weishaupt zaleca zawarcie umowy serwisowej. Przed każdą konserwacją należy: Przed rozpoczęciem prac poinformować użytkownika instalacji. Odłączyć instalację od zasilania elektrycznego i zabezpieczyć wyłącznik przed niepowołanym ponownym włączeniem. Zamknąć zawór dopływu zimnej wody. Po każdej konserwacji należy: Otworzyć zawór dopływu zimnej wody. Napełnić wodą i odpowietrzyć wymiennik ciepła wody użytkowej. Przeprowadzić kontrolę szczelności. Przeprowadzić kontrolę działania. 8.2 Czyszczenie zasobnika bez grzałki zanurzeniowej Należy przestrzegać zasad dotyczących konserwacji (patrz rozdz. 8.1). Usunąć osady poprzez krótkotrwałe otwarcie zaworu spustowego. W razie potrzeby uzupełnić wodę obserwując przy tym ciśnienie w instalacji. Uruchomić urządzenie (zob. rozdz. 6) / La 27-50

28 8 Konserwacja 8.3 Czyszczenie zasobnika z grzałką zanurzeniową NIEBEZPIECZEŃSTWO Niebezpieczeństwo utraty życia w wyniku porażenia prądem Podczas wykonywania prac pod napięciem może dojść do porażenia prądem. Przed przystąpieniem do wszelkich prac należy odłączyć urządzenie od zasilania elektrycznego. Zabezpieczyć przed niepowołanym ponownym włączeniem. Należy przestrzegać zasad dotyczących konserwacji (patrz rozdz. 8.1). Opróżnić zasobnik. Wymontować grzałkę zanurzeniową (opcja) (patrz rozdz. 10.9). Wyczyścić elementy grzejne przy pomocy materiałów o nieostrych krawędziach. Sprawdzić izolację elementów grzejnych pod kątem uszkodzeń, w razie potrzeby wymienić grzałkę zanurzeniową. Uruchomić urządzenie (patrz rozdz. 6) / La 28-50

29 8 Konserwacja 8.4 Przepłukiwanie wymiennika ciepła wody użytkowej UWAGA Niebezpieczeństwo uszkodzeń w wyniku zamkniętego zaworu nadciśnieniowego Wymiennik ciepła wody użytkowej może ulec zniszczeniu. Po przepłukaniu ponownie otworzyć zawory kulowe 2 i 3. Zamknąć przyłącze ciepłej 2 i zimnej wody 3. Podłączyć urządzenie do płukania Otworzyć przyłącza do przepłukiwania 1. Wyczyścić wymiennik ciepła wody użytkowej kwaskiem cytrynowym przy uwzględnieniu zaleceń producenta. Przepłukać wymiennik ciepła czystą wodą użytkową. Zamknąć przyłącza do przepłukiwania 1 i odłączyć urządzenie do płukania. Otworzyć przyłącze ciepłej 2 i zimnej wody / La 29-50

30 8 Konserwacja 8.5 Czyszczenie termostatycznego zaworu mieszającego Zawór spustowy ciepłej wody jest otworzony. Kilkakrotnie otworzyć i zamknąć termostatyczny zawór mieszający. Osady wapienne zostaną usunięte. Jeżeli osady nie zostaną usunięte, należy w razie potrzeby wymienić zawór mieszający. Ponownie ustawić zawór mieszający / La 30-50

31 9 Postępowanie w razie wystąpienia błędu 9 Postępowanie w razie wystąpienia błędu Objawy Przyczyna Środki zaradcze Nieszczelność zasobnika Wadliwa instalacja Sprawdzić poprawność działania i montażu zaworu bezpieczeństwa. Nieszczelność kołnierza Dokręcić śruby. Wymienić uszczelkę. Nieszczelność zaślepek Ponownie uszczelnić zaślepkę. Nieszczelność przyłączy rurowych Odłączyć i ponownie uszczelnić przyłącze. Nieszczelność zbiornika Powiadomić biuro lub przedstawicielstwo regionalne firmy Weishaupt. Zawór bezpieczeństwa ogrzewania przepuszcza, wzrost ciśnienia w układzie ogrzewania Ciągłe kapanie z zaworu bezpieczeństwa dla ciepłej wody Wypływ rdzawej wody z kurka czerpalnego Zbyt długi czas nagrzewania Przedłużający się czas nagrzewania Zbyt niska temperatura ciepłej wody Zbyt mała ilość ciepłej wody użytkowej Nieszczelność wymiennika ciepła wody użytkowej w zasobniku Nieszczelność gniazda zaworu Zbyt wysokie ciśnienie wody Korozja w rurociągach Pozostałości wiórów stalowych po pracach montażowych w zasobniku Zbyt mała ilość wody w obiegu pierwotnym Kamień kotłowy na elementach grzejnych zespołu grzejnego ogrzewania elektrycznego Regulator zbyt wcześnie wyłącza nagrzewanie Niewystarczająca moc źródła ciepła Zabrudzony termostatyczny zawór mieszający Zawór zwrotny w przewodzie cyrkulacji nie zamyka się Kamień kotłowy w wymienniku ciepła wody użytkowej Kamień kotłowy w zaworze zwrotnym na przewodzie doprowadzającym zimną wodę Powiadomić biuro lub przedstawicielstwo regionalne firmy Weishaupt. Skontrolować gniazdo zaworu pod kątem osadów kamienia kotłowego. Wymienić zawór bezpieczeństwa. Skontrolować ciśnienie zimnej wody. W razie potrzeby wymienić uszkodzony reduktor ciśnienia. Wymienić elementy uszkodzone na skutek korozji. Dokładnie przepłukać przewody i wymiennik ciepła wody użytkowej. Dokładnie przepłukać przewody i wymiennik ciepła wody użytkowej. Ustawić większe natężenie przepływu. Usunąć kamień kotłowy z elementów grzejnych, w razie potrzeby wymienić ogrzewanie elektryczne (patrz rozdz. 8.3). Sprawdzić działanie regulatora. Sprawdzić i w razie potrzeby dostosować moc źródła ciepła. Kilkakrotnie otworzyć i zamknąć zawór mieszający oraz dokonać jego ponownej nastawy. Sprawdzić zawór zwrotny i w razie potrzeby go wymienić. Przepłukać rury faliste przy pomocy urządzenia do płukania (patrz rozdz. 8.4). Wyczyścić zawór zwrotny / La 31-50

32 9 Postępowanie w razie wystąpienia błędu Objawy Przyczyna Środki zaradcze Grzałka zanurzeniowa nie działa Brak zasilania elektrycznego Sprawdzić zasilanie elektryczne. Sprawdzić i ewentualnie wymienić bezpiecznik zewnętrzny F10. Brak ciepłej wody Brak zasilania elektrycznego elementu grzejnego Zamknięty zawór kulowy urządzenia do płukania do zimnej wody Sprawdzić ogranicznik temperatury bezpieczeństwa (STB), w razie potrzeby odblokować lub wymienić (patrz rozdz. 10.9). Sprawdzić działanie regulatora temperatury ciepłej wody, w razie potrzeby wymienić. Otworzyć zawór kulowy i w razie potrzeby zaplombować / La 32-50

33 10 Wyposażenie dodatkowe 10 Wyposażenie dodatkowe 10.1 Zestaw zaworu bezpieczeństwa Uszczelnić i wkręcić podwójny nypel 3. Zamontować uszczelkę 2 i podłączyć zawór bezpieczeństwa / La 33-50

34 10 Wyposażenie dodatkowe 10.2 Zespół przełączający WHU-WES-A Wykręcić korek zamykający 1 z zestawu zaworu bezpieczeństwa. Uszczelnić i wkręcić podwójny nypel 3. Zamontować uszczelki 2 i podłączyć zespół przełączający. t Zasilanie kotła do obiegu grzewczego (ObG) gwint wewn. Rp1" z Powrót kotła cwu / ObG gwint wewn. Rp1" / La 34-50

35 10 Wyposażenie dodatkowe 10.3 Urządzenie do płukania Uszczelnić i wkręcić podwójny nypel 3. Zamontować uszczelki 2 i podłączyć urządzenie do płukania. 1 Przyłącze ciepłej wody gwint wewn. Rp1" q Przyłącze zimnej wody gwint wewn. Rp1" / La 35-50

36 10 Wyposażenie dodatkowe 10.4 Lanca cyrkulacyjna WHI-T-ZEA T T Lanca cyrkulacyjna w połączeniu z urządzeniem do płukania Odkręcić śrubę zamykającą 2 urządzenia do płukania. Podłączyć lancę cyrkulacyjną zwracając przy tym uwagę na prawidłowe osadzenie O-ringu / La 36-50

37 10 Wyposażenie dodatkowe Lanca cyrkulacyjna bez urządzenia do płukania Uszczelnić i wkręcić podwójny nypel 2. Zamontować uszczelkę 3 i podłączyć trójnik 4. Podłączyć lancę cyrkulacyjną zwracając przy tym uwagę na prawidłowe osadzenie O-ringu 5. 1 Przyłącze ciepłej wody gwint wewn. Rp1" / La 37-50

38 10 Wyposażenie dodatkowe 10.5 Zestaw kulowych zaworów kątowych Uszczelnić i wkręcić podwójny nypel 2. Zamontować uszczelki 1 i podłączyć zawór kulowy. r Zasilanie obiegu grzewczego gwint wewn. Rp1" u Powrót obiegu grzewczego gwint wewn. Rp1" / La 38-50

39 10 Wyposażenie dodatkowe 10.6 Solarny zestaw przyłączeniowy Do solarnego zestawu przyłączeniowego można podłączyć zespół solarny (patrz rozdz. 10.7). W takim przypadku należy zamontować profil mocujący 4 i zdjąć pokrywę 1. Jeżeli solarny przewód systemowy jest bezpośrednio podłączony do solarnego zestawu przyłączeniowego, wówczas profil mocujący jest niepotrzebny i należy ponownie założyć pokrywę 1. Zdjąć pokrywę 1. Zamontować uszczelki 2 i podłączyć rury 3 nie dokręcając jeszcze nakrętek złączkowych. Wyrównać rury i zamontować profil mocujący 4 bezpośrednio nad miejscem zagięcia.* Dokręcić nakrętki złączkowe. Wykonać w pokrywie 1 dwa otwory i nałożyć pokrywę na rury.** Włożyć izolację cieplną 5 i osłonę solarnego zestawu przyłączeniowego 6. * ** * * * Tylko w przypadku, gdy zespół solarny jest podłączony bezpośrednio ** Tylko w przypadku, gdy solarny przewód systemowy jest podłączony bezpośrednio / La 39-50

40 10 Wyposażenie dodatkowe 10.7 Zespół solarny WHPSol W przypadku zamontowania zespołu solarnego WHPSol na zasobniku konieczne jest zastosowanie solarnego zestawu przyłączeniowego (patrz rozdz. 10.6). Ułożyć izolację cieplną 1 za zespołem solarnym. Później nie będzie już możliwości zamontowania tylnej izolacji cieplnej. Zamontować zespół solarny wyposażony w pierścień zacinający 3 i nakrętką złączkową 4. W razie potrzeby zamontować listwę ozdobną (patrz rozdz. 10.8). Podłączyć system solarny, w razie potrzeby zastosować tuleję podporową 6. Docisnąć izolację cieplną 1 do przodu i unieruchomić elementami dystansowymi 2 (zakres dostawy listwy ozdobnej). Zamontować izolację cieplną / La 40-50

41 10 Wyposażenie dodatkowe 10.8 Zestaw osłon izolacyjnych Na górnym profilu pokrywy można zamontować regulator solarny (WRSol ) lub moduł WCM. W leżących wewnątrz kanałach kablowych można poprowadzić oddzielnie przewody bezpiecznego i niskiego napięcia. Montaż zestawu osłon izolacyjnych Wyrównać tylne osłony izolacyjne 1 względem solarnego zespołu pompowego 4. Przymocować osłony izolacyjne 1 śrubami 2 i podkładkami 3 do izolacji zasobnika (śruby tylko lekko dokręcić). Jeżeli ma być zamontowany regulator solarny (WRSol ) lub moduł WCM: Włożyć element mocujący 5 oraz przedziurawić odpowiednie otwory i nawiercić na głębokość 5 mm. Wyciąć przepust kablowy 6. Przewody można wyprowadzić na zewnątrz. Zamontować regulator. WRSol... / WCM-... WCM-... WRSol / La 41-50

42 10 Wyposażenie dodatkowe 10.9 Grzałka zanurzeniowa Jeżeli w zasobniku zamontowana jest grzałka zanurzeniowa, należy ją zabezpieczyć zgodnie z normą DIN EN Montaż grzałki zanurzeniowej Prace związane z zasilaniem elektrycznym winny być wykonywane wyłącznie przez wykwalifikowanych elektryków. Należy przy tym przestrzegać miejscowych przepisów. NIEBEZPIECZEŃSTWO UWAGA Niebezpieczeństwo utraty życia w wyniku porażenia prądem Podczas wykonywania prac pod napięciem może dojść do porażenia prądem. Przed przystąpieniem do wszelkich prac należy odłączyć urządzenie od zasilania elektrycznego. Zabezpieczyć przed niepowołanym ponownym włączeniem. Niebezpieczeństwo uszkodzenia na skutek zbyt wysokiej temperatury Może dojść wówczas do uszkodzenia grzałek elektrycznych. Przed uruchomieniem ogrzewania elektrycznego należy napełnić zasobnik wodą. Opróżnić zasobnik. Wykręcić zaślepkę. Uszczelnić i wkręcić przedłużenie 1. Zamontować uszczelkę 2 i odchylić lekko grzałki. Wkręcić grzałkę zanurzeniową 3 nie obracając przy tym obudowy. Napełnić i odpowietrzyć zasobnik. Przeprowadzić kontrolę szczelności. Podłączyć grzałkę zanurzeniową. Podłączyć zasilanie elektryczne. Ustawić temperaturę. Nagrzać zasobnik i skontrolować temperaturę wyłączenia / La 42-50

43 10 Wyposażenie dodatkowe Temperaturowy ogranicznik bezpieczeństwa (STB) Zadaniem ogranicznika STB jest wyłączenie grzania w przypadku uszkodzenia regulatora temperatury lub pracy na sucho. Usunąć usterkę. Wyciągnąć zaślepkę 1. Nacisnąć przycisk deblokady 2. STB został odblokowany / La 43-50

44 11 Części zamienne 11 Części zamienne / La 44-50

45 11 Części zamienne Poz. Nazwa Nr zamówien Pokrywa WES 660-A WES 910-A Izolacja pokrywy WES 660-A WES 910-A Listwa maskująca III WES 660-A WES 910-A Izolacja cieplna - część 1 WES 660-A WES 910-A Listwa maskująca I WES 660-A WES 910-A Izolacja cieplna - część 3 WES 660-A WES 910-A Listwa maskująca II WES 660-A WES 910-A Izolacja cieplna - część 2 WES 660-A WES 910-A Izolacja dna WES 660-A WES 910-A Zestaw pokrywy kołnierza WES-A Izolacja kołnierza WES-A Zestaw wsporników Pokrywa do zestawu pokrywy kołnierza WES-A Pokrywa kołnierza WES-A / La 45-50

46 11 Części zamienne * / La 46-50

47 11 Części zamienne Poz. Nazwa Nr zamówien Korek zamykający G2 z gwintem M Uszczelka 42,5 x 57 x 3 EPDM Łańcuch kulkowy o długości 300 mm Element rury warstwowej WES-A Łącznik rury warstwowej WES-A Dolny element rury warstwowej WES-A* Element przyłączeniowy rury warstwowej WES-A Spinka prosta D3 x Uszczelka zbiornika zanurzeniowego z tworzywa szt WES660/910-A 2.10 Pierścień uszczelniający do zbiornika zanurzeniowego z tworzywa szt Zbiornik zanurzeniowy z tworzywa szt. kpl WES660/910-A 2.12 Uszczelka 278 x 205 x Wymiennik ciepła z kołnierzem WES 660/910-A * Tylko WES 660-A / La 47-50

48 11 Części zamienne Wyposażenie dodatkowe / La 48-50

49 11 Części zamienne Poz. Nazwa Nr zamówien Zestaw zaworu bezpieczeństwa WES-A 3 bar Zespół przełączający instalacji hydraulicznej WHU-WES-A 3.03 Zestaw kulowych zaworów kątowych do WES Urządzenie do płukania WSE Lanca cyrkulacyjna do urządzenia do płukania Lanca cyrkulacyjna bez urządzenia do płukania Zespół solarny WHPSol 20-7 EA WHPSol EA Solarny zestaw przyłączeniowy WES-A Listwa ozdobna WES-A Zespół grzejny do WES-A WEH 4,5 kw WEH 6,0 kw / La 49-50

50 12 Skorowidz C Ciężar...14 Ciśnienie robocze...12 Części zamienne...45 Czujniki temperatury...17 Czyszczenie... 27, 28 Czyszczenie zasobnika...27 D Dławiki...25 Dopuszczalne warunki otoczenia...12 G Grzałka zanurzeniowa...42 Grzałki zanurzeniowe...43 I Ilość pobieranej wody...10 Izolacja...21 K Klucz do oznaczania typu urządzenia... 8 Konserwacja...27 L Lanca cyrkulacyjna... 36, 37 M Moc...10 Moc chwilowa...10 Moc ciągła...10 Montaż...15 Montaż: wymagane miejsce dla prac montażowych i konserwacyjnych...16 N Natężenie przepływu... 11, 12, 25 Numer fabryczny... 8 Numer seryjny... 8 O Odpowiedzialność... 6 Ogranicznik temperatury bezpieczeństwa...43 Osłona...21 P Podłączenie hydrauliczne...18 Podłączenie systemu solarnego...39 Pojemność...12 Pojemność cieplna...10 Pojemność znamionowa...12 Połączenia elektryczne...42 Pompa solarna...40 Postępowanie w razie wystąpienia błędu...31 Powrót...20 Przedział czasowy konserwacji...27 Przerwa w pracy...26 Przewód doprowadzający zimną wodę...19 Przewód kaskadowy...21 Przyłącza... 20, 21 Przyłącze ciepłej wody... 20, 35, 37 Przyłącze zimnej wody... 20, 35 R Recykling...12 Reduktor ciśnienia...19 Rękojmia... 6 S Składowanie...12 Solarny zestaw przyłączeniowy...39 Strata ciepła na utrzymanie gotowości...10 Strata ciśnienia... 11, 12 Ś Środki bezpieczeństwa... 7 T Tabliczka znamionowa... 8 Temperatura...12 Temperatura robocza...12 Temperaturowy ogranicznik bezpieczeństwa...43 Transport... 12, 16 U Uruchomienie...24 Urządzenie do płukania...35 Usuwanie materiałów użytych do czyszczenia... 7 W Wersja -K...21 Wpływ na środowisko naturalne...12 Wskaźnik mocy...10 Wyłączenie...26 Wymiary...13 Wymiennik ciepła...10 Wyposażenie dodatkowe...42 Z Zagrożenie zamarzaniem...26 Zapotrzebowanie miejsca...13 Zasilanie...20 Zasobnik energii... 7 Zawór bezpieczeństwa... 18, 33 Zawór spustowy...18 Zespół pompowy...40 Zespół przełączający / La 50-50
