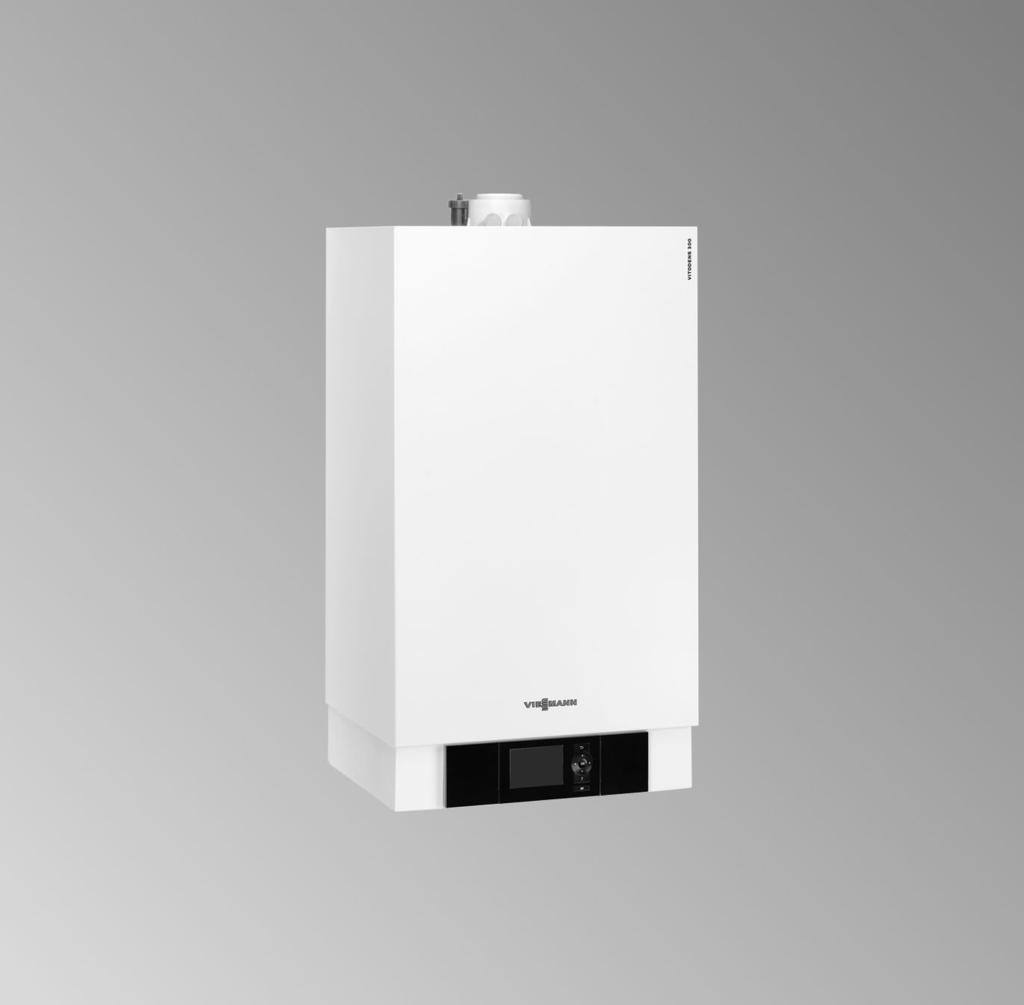

VIESMANN. Instrukcja montażu. System spalin. dla wykwalifikowanego personelu. System spalin. do kotłów kondensacyjnych

Transkrypt

1 Instrukcja montażu dla wykwalifikowanego personelu VIESMNN System spalin do kotłów kondensacyjnych System spalin 9/014 Po montażu usunąć!

2 Wskazówki dotyczące bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Grupa docelowa Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy instalacji gazowej mogą wykonywać wyłącznie instalatorzy posiadający odpowiednie uprawnienia. Prace przy podzespołach elektrycznych mogą wykonywać wyłącznie wykwalifikowani elektrycy. przepisów zrzeszeń zawodowo-ubezpieczeniowych, stosownych i aktualnych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE. a ÖNORM, EN, ÖVGW-TR: gaz, ÖVGW-TRF i ÖVE c SEV, SUV, SVGW, SVTI, SWKI, VKF oraz dyrektywa EKS 194: gaz płynny, część Prace przy instalacji Odłączyć instalację od źródła napięcia (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić brak napięcia. Zabezpieczyć instalację przed ponownym włączeniem. Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Przepisy Podczas prac należy przestrzegać ustawowych przepisów dotyczących bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie środowiska,

3 Spis treści Prace montażowe Ogólne wskazówki montażowe... 4 Uzgodnienie z rejonowym mistrzem kominiarskim... 4 Wytyczne projektowe... 4 Zabezpieczenie temperatury spalin... 4 Wskazówki montażowe... 4 Wymagane środki pomocnicze... 5 Montaż tulei przesuwnej spaliny/powietrze dolotowe... 6 Kontrola szczelności... 7 ertyfikacja systemu spalin/powietrza dolotowego... 7 ertyfikacja systemu... 8 Przeprowadzenie przez szyb... 9 Wskazówki montażowe... 9 Sztywny przewód spalin Elastyczny przewód spalin Przyłączenie do komina niewrażliwego na działanie wilgoci... 8 Pionowe przepusty przez dachy ukośne lub płaskie Montaż Przyłącze na ścianie zewnętrznej Montaż Prowadzenie na ścianie zewnętrznej Montaż

4 Ogólne wskazówki montażowe Uzgodnienie z rejonowym mistrzem kominiarskim Przed rozpoczęciem prac przy instalacji spalinowej firma instalatorska powinna porozumieć się z odpowiedzialnym rejonowym mistrzem kominiarskim. Uzgodnienia zawarte z rejonowym mistrzem kominiarskim powinny zostać udokumentowane. Wytyczne projektowe Przed montażem sprawdzić, czy nie została przekroczona maks. możliwa długość przewodu. Maks. możliwe długości przewodów w połączeniu z zastosowaną wytwornicą ciepła: Wytyczne projektowe systemów spalin Zabezpieczenie temperatury spalin Przewody spalin są dopuszczone do stosowania w przypadku temperatur spalin nie przekraczających 10º. W przypadku kotłów kondensacyjnych firmy Viessmann konstrukcja urządzenia gwarantuje, że nie zostanie przekroczona najwyższa dopuszczalna temperatura spalin. Wskazówki montażowe Przegląd podzespołów dla danego sposobu ułożenia dotyczy także wolnostojących kotłów kondensacyjnych. Przewody spalin powinny w miarę możliwości być krótkie i z małą ilością kolanek. Poziome przewody łączące ułożyć z nachyleniem wynoszącym 3 (ok. 50 mm/m) w kierunku do wytwornicy ciepła. Podwiesić lub podeprzeć przewody w odstępie ok. 1 m. by uniknąć uszkodzeń i nieszczelności, odłączyć system spalin od generatorów drgań (np. instalacji wentylacyjnych). Sprawdzić ułożenie uszczelek we wszystkich mufach. Wszystkie uszczelki należy przed montażem nasmarować środkiem adhezyjnym. Stosować tylko załączone uszczelki specjalne. 4

5 Ogólne wskazówki montażowe (ciąg dalszy) Mufy wtykowe znajdujące się na drodze spalin powinny być zawsze skierowane w kierunku przepływu. Należy stosować wyłącznie podzespoły należące do systemu spalin Viessmann. Lekko obracając, połączyć rury ze sobą. Po zamontowaniu przewód spaliny/ powietrze dolotowe można w razie potrzeby skrócić. Uruchomić dopiero wtedy, gdy spełnione są następujące warunki: drogi spalin są drożne, instalacja spalinowa pracująca w nadciśnieniu jest szczelna po stronie spalin, otwory do wystarczającego zaopatrzenia w powietrze do spalania są otwarte i nie można ich zamknąć, przestrzegane są obowiązujące przepisy w zakresie konstrukcji i uruchomienia instalacji spalinowych. Niebezpieczeństwo Nieszczelne lub zatkane instalacje lub niewystarczający dopływ powietrza do spalania powodują zatrucia zagrażające życiu i zdrowiu wskutek obecności dwutlenku węgla w spalinach. Zapewnić zgodne z przepisami działanie instalacji spalinowej. Otwory do doprowadzania powietrza do spalania nie mogą być zamykane. Wymagane środki pomocnicze Lina do opuszczenia systemu spalin w przewodzie kominowym (długość: wysokość komina plus 3 m) Piła i pilnik do skracania i ścinania krawędzi kształtek rurowych Wiertarka do zamocowania pokrywy przewodu kominowego i szyny wsporczej 5

6 Ogólne wskazówki montażowe (ciąg dalszy) Montaż tulei przesuwnej spaliny/powietrze dolotowe Wskazówka Przy pomocy mufy przesuwnej można wyrównać odstęp o ok. 45 mm. Przed montażem należy odpowiednio wyrównać różnicę w długości rury wlotowej Wsunąć kształtkę rurową w mufę wlotowego odcinka podzespołu spaliny/powietrze dolotowe.. Dalszy odcinek rury SP skrócić w taki sposób, aby odległość między kształtką rurową i rurą SP wynosiła 10 mm. 3. Nasunąć mufę przesuwną na dalszy odcinek rury spalin. 4. Otworzyć pierścień samouszczelniający i nasunąć na dalszy odcinek przewodu spaliny/powietrze dolotowe. 5. Przesunąć do tyłu mufę przesuwną i wsunąć w rurę wlotową spalin. 6. Wyrównać pierścień samouszczelniający i zamknąć zamki napinające. 6

7 Ogólne wskazówki montażowe (ciąg dalszy) Kontrola szczelności Instalacje spalinowe przeprowadzone przez przewód kominowy powinny zostać po zakończonym montażu sprawdzone pod kątem szczelności przez rejonowego mistrza kominiarskiego. W przypadku przewodów spalin z nadciśnieniem w budynkach bez dopływu powietrza do spalania (zasysanie powietrza do spalania z pomieszczenia technicznego) konieczna jest próba ciśnieniowa. W celu przeprowadzenia próby ciśnieniowej urządzenie kontrolne ciśnienia doprowadza powietrze do uszczelnionego od góry i dołu przewodu spalin do momentu wytworzenia się ciśnienia 00 Pa. Utrzymując to ciśnienie, stwierdza się następnie, jaka ilość powietrza wydostaje się na zewnątrz przez miejsca nieszczelne. Ilość wycieku wynosząca poniżej 0,006 l/(s x m ), w odniesieniu do wewnętrznej powierzchni, oznacza, że przewód spalin jest wystarczająco szczelny. W przypadku przewodów spalin z nadciśnieniem w budynkach z dopływem powietrza do spalania (zasysanie powietrza do spalania z zewnątrz) szczelność przewodu spalin może zostać sprawdzona przez pomiar zawartości O w powietrzu do spalania (pomiar szczeliny pierścieniowej). Przewód spalin jest wystarczająco szczelny, jeżeli zawartość O w powietrzu do spalania nie przekracza podanych wartości referencyjnych. Wartość referencyjna określana jest po samowyrównaniu urządzenia pomiarowego: dla przewodów spalin posiadających dopuszczenie budowlane 0,4% obj. dla innych przewodów spalin 0,% obj. Wskazówka Przestrzegać przepisów krajowych. ertyfikacja systemu spalin/powietrza dolotowego System spalin/powietrza dolotowego posiada certyfikat E wg EN i jest dopuszczony do eksploatacji (patrz wytyczne projektowe dot. systemów spalin). 7

8 Ogólne wskazówki montażowe (ciąg dalszy) ertyfikacja systemu ertyfikacja systemu zgodnie z dyrektywą UE/009/14/WE dotyczącą urządzeń gazowych w połączeniu z przewodami spalin z polipropylenu, firmy Skoberne. Vitocaldens -F Vitocrossal 00, typ M Vitocrossal 300, typ U3 Vitocrossal 300, typ M3 Vitocrossal 300, typ T3, T3U Vitodens 050-W Vitodens100-E, 100-W, 111-W Vitodens 00-W Vitodens -F Vitodens -W Vitodens 4-F Vitodens 300-W Vitodens 333-F Vitodens 343-F Vitoladens 300- Vitoladens 300-T Vitoladens 300-W Vitoladens 333-F Vitorondens 00-T Vitorondens -F Vitosolar 00-F Vitosolar 300-F Vitosorp 00-F Vitotwin 300-W Vitovalor 300-P E-0085O0306 E-0085Q001 E-0085N0570 E-0085N0569 E-0085Q057 E0085P009 E-0085T009 E-0085R043, E-0085N0050 E-0085U0051, E-0085N0050 E-0085R043, E-0085N0050 E-0085U0051, E-0085N0050 E-0085R0433, E-0085M0463 E-0085U005, E-0085M0463 E-0085U005, E-0085M0463 E-0035S104, E-0035O106 E-0035O107 E-0035M11, E0035O107 E-0035M11, E0035O107 E-0035L10 E-0035L10 E-0085M0184 E0035O107 E0085O0146 E-0085M0150 E-0085P008 8

9 Ogólne wskazówki montażowe (ciąg dalszy) Wskazówka Naklejkę ertyfikacja systemu i Instalacja spalinowa firmy... nakleić w dobrze widocznym miejscu w pobliżu instalacji spalinowej lub kotła grzewczego. Naklejki znajdują się w dokumentacji technicznej. Przeprowadzenie przez szyb Wskazówki montażowe Przed montażem odpowiedzialny rejonowy mistrz kominiarski powinien sprawdzić, czy przewidziany do użytku przewód kominowy jest odpowiedni i czy posiada wymagane zezwolenie. W celu obserwacji, czyszczenia i kontroli ciśnienia (o ile to konieczne) w pomieszczeniu musi się znajdować co najmniej jeden otwór rewizyjny wbudowany w instalację spalinową. Jeżeli od strony dachu nie ma dostępu do przewodu spalin, należy zamontować dalszy otwór rewizyjny za drzwiczkami wyczystkowymi komina na poddaszu. W celu umożliwienia obserwowania wentylacji komina na cokole przewodu kominowego należy uwzględnić otwór rewizyjny. Odpływ kondensatu z przewodu spalin kotła grzewczego musi być zapewniony przez odpowiednie nachylenie wynoszące min. 3 (ok. 50 mm/m). Instalacja spalinowa musi być wyprowadzona ponad dach. Występ dachu równoległy do nachylenia dachu 400 mm zgodnie z FeuVo. 9

10 Przeprowadzenie przez szyb (ciąg dalszy) Sztywny przewód spalin Eksploatacja z zasysaniem powietrza do spalania z zewnątrz Powietrze dolotowe Spaliny Otwór rewizyjny Element przyłączeniowy kotła Pakiet podstawowy szybu W skład wchodzą: Kolano wsporcze Szyna wsporcza Pokrywa szybu Dystans (5 szt.) 3 Rura spalin Długość m Długość 1 m Długość 0,5 m Kolano spalin (do zastosowania w szybach murowanych) 30 lub 15 4 Kształtka rewizyjna, prosta 5 Kształtka rewizyjna SP, prosta 6 Osłona ścienna spaliny/powietrze dolotowe 7 Rura SP Długość 1 m Długość 0,5 m 8 Kolano SP 87 lub x 45 albo Trójnik rewizyjny SP albo Kolano rewizyjne SP 9 Mufa przesuwna SP Obejma mocująca dapter SP 7 60/100 mm do 7 80/15 mm 10

11 Przeprowadzenie przez szyb (ciąg dalszy) Eksploatacja z zasysaniem powietrza do spalania z pomieszczenia technicznego E D Element przyłączeniowy kotła Pakiet podstawowy szybu W skład wchodzą: Kolano wsporcze Szyna wsporcza Pokrywa szybu Dystans (5 szt.) 3 Rura spalin Długość m Długość 1 m Długość 0,5 m Kolano spalin (do zastosowania w szybach murowanych) 30 lub 15 4 Kształtka rewizyjna, prosta 5 Kolano odprowadzania spalin 87 lub x 45 albo Trójnik rewizyjny 87 6 Osłona nawiewu Zestaw uzupełniający 7 60 mm do 7 80 mm Wentylacja komina Spaliny Otwór rewizyjny D Otwór nawiewny E Powietrze dolotowe 11

12 Przeprowadzenie przez szyb (ciąg dalszy) Eksploatacja z zasysaniem powietrza do spalania z pomieszczenia technicznego z dopływem powietrza do spalania przez zespół wentylacyjny Możliwa tylko z wymiarem systemowym 60 i 80. Łącznik do przewodu kominowego wykonany został w systemie spaliny/ powietrze dolotowe (SP). Powietrze do spalania zostaje pobierane bezpośrednio z pomieszczenia przez otwór leżący u wlotu komina (osłona ścienna zespołu wentylacyjnego). Pomieszczenie powinno posiadać określony przepisami TRGI 008 wystarczający dopływ powietrza do spalania, zapewniony przez zespół pomieszczeń, z których czerpane jest powietrze zasilające: minimalna kubatura pomieszczeń należących do zespołu wentylacyjnego wynosi 4 m 3 na każdy kw znamionowej mocy cieplnej otwory w drzwiach łączących o powierzchni min. 150 cm 1

13 Przeprowadzenie przez szyb (ciąg dalszy) E D Powietrze dolotowe Spaliny Wentylacja komina D Otwór na zespół wentylacyjny E Otwór rewizyjny 1 Element przyłączeniowy kotła Pakiet podstawowy szybu W skład wchodzą: Kolano wsporcze Szyna wsporcza Pokrywa szybu Dystans (5 szt.) 3 Rura spalin Długość m Długość 1 m Długość 0,5 m Kolano spalin (do zastosowania w szybach murowanych) 30 lub 15 4 Kształtka rewizyjna, prosta 5 Kształtka rewizyjna SP, prosta 6 Osłona ścienna zespołu wentylacyjnego SP 7 Rura SP Długość 1 m Długość 0,5 m 8 Kolano SP 87 lub x 45 albo Trójnik rewizyjny SP albo Kolano rewizyjne SP 13

14 Przeprowadzenie przez szyb (ciąg dalszy) Montaż D 01. Przy pomocy wiertarki w tylnej ścianie przewodu kominowego nawiercić otwór 7 1 mm do zamocowania szyny wsporczej. 0. Wsunąć szynę wsporczą w otwór i zamocować przy przedniej ścianie przewodu kominowego, używając śrub lub zaprawy murarskiej. 03. Nałożyć kolano wsporcze i zamocować przy pomocy kołka w otworze szyny wsporczej. Ø Zamocować linę montażową na zewnątrz przy najniższej rurze pionowej. 05. Zależnie od wielkości przewodu kominowego co do 5 m oraz przy każdej kształtce (np. kształtka rewizyjna lub kolano) umieścić dystans D. Zagięte końce skierować do góry. 06. Nanieść środek adhezyjny i połączyć rury, skręcając je lekko ze sobą. 07. Opuścić rury w głąb przewodu kominowego przy pomocy liny montażowej. 08. Usunąć linę montażową i wsunąć najniższą rurę w kolano wsporcze. 14

15 Przeprowadzenie przez szyb (ciąg dalszy) 345 H F G K 09. Najwyższa rura E powinna kończyć się ok. 50 mm poniżej górnej krawędzi przewodu kominowego. 10. Zamocować dolną część pokrywy przewodu kominowego F. E Wymiary systemowe 60 do 100 mm 360 F G H K 11. Wymiary systemowe 60 do 100 mm: Założyć rurę G zamykającą. Wskazówka Rura zamykająca G nie może być skracana ze względu na ciężar. E Wymiary systemowe 15 do 00 mm Wymiary systemowe 15 do 00 mm: Skrócić ostatnią rurę G (bez mufy). Rura musi zostać w miarę szczelnie zakończona nakładaną osłoną kołnierzową przed wpływami atmosferycznymi H. 500 F G H K 1. Nałożyć osłonę kołnierzową H przed wpływami atmosferycznymi i zamocować linę zabezpieczającą K przy dolnym elemencie E Wymiar systemowy 50 mm 15

16 Przeprowadzenie przez szyb (ciąg dalszy) Montaż przewodu łączącego M L 1. Przy eksploatacji z zasysaniem powietrza do spalania z zewnątrz: Ostatnią rurę nawiewu L przewodu łączącego skrócić na tyle, aby sięgała ściany wewnętrznej przewodu kominowego. N O. Eksploatacja z zasysaniem powietrza do spalania z zewnątrz: Założyć osłonę ścienną spaliny/ powietrze dolotowe M i nasunąć na otwór przewodu kominowego. Eksploatacja z zasysaniem powietrza do spalania z pomieszczenia technicznego: Nałożyć osłonę nawiewu N i nasunąć na otwór przewodu kominowego. Wskazówka Powstała szczelina służy do wentylacji przewodu kominowego. Dodatkowa kratka nawiewna nie jest wymagana. Eksploatacja z zasysaniem powietrza do spalania z pomieszczenia technicznego z dopływem powietrza do spalania przez zespół wentylacyjny: Nałożyć rurę spalin na kolanko wsporcze. Nałożyć osłonę ścienną zespołu wentylacyjnego O i zamocować przy przewodzie kominowym. 16

17 Przeprowadzenie przez szyb (ciąg dalszy) Montaż metalowej pokrywy przewodu kominowego Do układania przewodu spalin z tworzywa sztucznego w dwuciągowym przewodzie kominowym w połączeniu z wytwornicą ciepła na paliwa stałe. Średnica metalowej końcówki wchodzącej do przewodu kominowego musi być większa niż średnica rury spalin. Jeśli zajdzie potrzeba, zastosować dołączone w wyposażeniu przedłużenie ze stali nierdzewnej. 80± Najwyższa rura powinna kończyć się ok. 80 mm poniżej górnej krawędzi przewodu kominowego.. Nałożyć metalową kształtkę rurową. W razie potrzeby zastosować przedłużenie (wyposażenie dodatkowe). 3. Założyć pokrywę i zamocować do przewodu kominowego za pomocą dołączonych elementów montażowych. 17

18 Przeprowadzenie przez szyb (ciąg dalszy) Przedłużenie ze stali nierdzewnej w połączeniu z przygotowaną przez inwestora pokrywą przewodu kominowego x D Ø D Pokrywa szybu jako wspólna płyta odpływowa (tarcza Meidingera) musi zostać przygotowana przez inwestora. 400 Przedłużenie komina z materiału odpornego na pożar sadzy Przedłużenie ze stali nierdzewnej Pokrywa szybu (w zakresie obowiązków inwestora) 18

19 Przeprowadzenie przez szyb (ciąg dalszy) Elastyczny przewód spalin Eksploatacja z zasysaniem powietrza do spalania z zewnątrz 19 qp867 Powietrze dolotowe Spaliny Otwór rewizyjny Element przyłączeniowy kotła Opakowanie podstawowe przewodu kominowego (przewód elastyczny) W skład wchodzą: Kolano wsporcze Elementy przyłączeniowe Szyna wsporcza Pokrywa szybu Dystans (5 szt.) 3 Kształtka rewizyjna, prosta (do montażu w elastycznym przewodzie spalin) 4 Elastyczny przewód spalin 5 Łącznik do łączenia nadmiernych długości elastycznego przewodu spalin Narzędzie do wciągania z liną o długości 0 m 6 Kształtka rewizyjna SP, prosta 7 Osłona ścienna 8 Rura SP Długość 1 m Długość 0,5 m 9 Kolano SP 87 lub x 45 albo Trójnik rewizyjny SP albo Kolano rewizyjne SP qp Mufa przesuwna SP dapter SP 7 60/100 mm do 7 80/15 mm 19

20 Przeprowadzenie przez szyb (ciąg dalszy) Eksploatacja z zasysaniem powietrza do spalania z pomieszczenia technicznego E D Wentylacja komina Spaliny Otwór rewizyjny D Otwór nawiewny E Powietrze dolotowe Element przyłączeniowy kotła Pakiet podstawowy przewodu kominowego (przewód elastyczny) W skład wchodzą: Kolano wsporcze Elementy przyłączeniowe Szyna wsporcza Pokrywa szybu Dystans (5 szt.) 3 Kształtka rewizyjna, prosta (do montażu w elastycznym przewodzie spalin) 4 Elastyczny przewód spalin 5 Łącznik do łączenia nadmiernych długości elastycznego przewodu spalin Narzędzie do wciągania z liną o długości 0 m 6 Kształtka rewizyjna, prosta 7 Rura spalin Długość 1 m Długość 0,5 m 8 Kolano odprowadzania spalin 87 lub x 45 albo Trójnik rewizyjny 87 9 Osłona nawiewu Zestaw uzupełniający 7 60 mm do 7 80 mm 0

21 Przeprowadzenie przez szyb (ciąg dalszy) Montaż Niebezpieczeństwo by uniknąć zakłóceń w funkcjonowaniu instalacji, ustawić elastyczny przewód spalin maks. pod kątem 45 od pionu. Podczas montażu nie przeciągać elastycznego przewodu spalin przez ostre krawędzie. Zależnie od wielkości przewodu kominowego w odstępach maks. m zamontować elementy dystansowe. Przed i po każdej zmianie kierunku oraz przy każdej kształtce rewizyjnej umieścić po jednym dystansie. Przewód spalin nie może przylegać do ściany przewodu kominowego. Wskazówki! Przewód spalin należy wciągać wyłącznie od góry do dołu. Przestrzegać kierunku przepływu (strzałka na podzespołach). Montaż szyny wsporczej w przewodzie kominowym 1. Przy pomocy wiertarki w tylnej ścianie przewodu kominowego nawiercić otwór 7 1 mm do zamocowania szyny wsporczej. Ø 1. Wsunąć szynę wsporczą w otwór i zamocować przy przedniej ścianie przewodu kominowego, używając śrub lub zaprawy murarskiej. 1

22 Przeprowadzenie przez szyb (ciąg dalszy) Montaż kształtki rewizyjnej, łącznika lub elementu przyłączeniowego D 1. Elastyczny przewód spalin należy przyciąć pod kątem prostym, zachowując czystość.. Zablokować łącznik pierścienia montażowego w 3. wpuście elastycznego przewodu spalin. 4. Tak daleko nasunąć kształtkę rewizyjną, złączkę lub element przyłączeniowy D na pierścień montażowy, aż zostaną zablokowane. 3. Włożyć uszczelkę do pierwszego wpustu elastycznego przewodu spalin.

23 Przeprowadzenie przez szyb (ciąg dalszy) Montaż narzędzia do wciągania i wciąganie elastycznego przewodu spalin 01. Lekko spłaszczyć końcówkę elastycznego przewodu spalin. Włożyć płytkę narzędzia do wciągania do trzeciego wpustu przewodu. 0. Nasunąć końcówkę stożkową na elastyczny przewód spalin. Koniec przewodu musi być całkowicie zakryty. 03. Przymocować linkę do pętli na narzędziu do wciągania. E 04. Założyć dystans D na przewód spalin (zakrzywione końce w kierunku przepływu spalin). E D 05. Ułożyć załączone opaski mocujące na przewody E wokół pierścienia dystansu D i mocno dokręcić. 06. Wciągnąć do przewodu kominowego elastyczny przewód spalin od góry w dół. Nie prowadzić przewodu po ostrych krawędziach. 07. Zdjąć narzędzie do wciągania z przewodu. 3

24 Przeprowadzenie przez szyb (ciąg dalszy) F 08. Zamontować element przyłączeniowy F na przewodzie spalin (patrz strona ). G 09. Nałożyć kolanko wsporcze G i zamocować przy pomocy kołka w otworze szyny wsporczej. 10. Posmarować element przyłączeniowy F środkiem adhezyjnym i włożyć do kolanka wsporczegog. 4

25 Przeprowadzenie przez szyb (ciąg dalszy) Montaż pokrywy przewodu kominowego z tworzywa sztucznego H G F E D 1. Przeprowadzić elastyczny przewód spalin przez pokrywę przewodu kominowego.. Obciąć elastyczny przewód spalin 00 mm nad krawędzią przewodu kominowego. 3. Założyć dolną część pokrywy na przewód kominowy, a następnie zamocować. 4. Tylko w przypadku 7 60 i 80 mm: Założyć pierścień redukcyjny na dolną część pokrywy przewodu kominowego. 5. Zablokować łącznik pierścienia montażowego D w 3. wpuście elastycznego przewodu spalin. Patrz strona Włożyć uszczelkęe do pierwszego wpustu elastycznego przewodu spalin. 7. Wsunąć rurę zamykającąf tak daleko na pierścień montażowy D, aż zostanie zablokowana. 8. Zawiesić linę zabezpieczającą G w otworze pokrywy przewodu kominowego. 9. Założyć daszek wentylacyjny H na rurę zamykającą F i zablokować pokrywę szybu. 5

26 Przeprowadzenie przez szyb (ciąg dalszy) Montaż metalowej pokrywy przewodu kominowego 1. Przeprowadzić elastyczny przewód spalin przez uchwyt. G F E D. Założyć uchwyt na przewód kominowy. 3. Obciąć przewód spalin ok. 50 mm nad powierzchnią mocowania. 4. Elastyczny przewód spalin pociągnąć do góry tak daleko, aby móc zamontować pierścień montażowy. Włożyć pierścień montażowy do trzeciego wpustu elastycznego przewodu spalin. Patrz strona. 5. Włożyć uszczelkęd do pierwszego wpustu elastycznego przewodu spalin. 6. Wsunąć element przejściowye na pierścień montażowy, aż zostanie zablokowany. ~50 7. Włożyć rurę zamykającą F do elementu przejściowego E. 8. Założyć daszek wentylacyjny G na rurę zamykającą F i zamocować. 6

27 Przeprowadzenie przez szyb (ciąg dalszy) Montaż przewodu łączącego 1. Przy eksploatacji z zasysaniem powietrza do spalania z zewnątrz: Ostatnią rurę nawiewu przewodu łączącego skrócić na tyle, aby sięgała ściany wewnętrznej przewodu kominowego. D. Eksploatacja z zasysaniem powietrza do spalania z zewnątrz: Założyć osłonę ścienną spaliny/ powietrze dolotowe i nasunąć na otwór przewodu kominowego. Eksploatacja z zasysaniem powietrza do spalania z pomieszczenia technicznego: Nałożyć osłonę nawiewu i nasunąć na otwór przewodu kominowego. Wskazówka Powstała szczelina służy do wentylacji przewodu kominowego. Dodatkowa kratka nawiewna nie jest wymagana. Eksploatacja z zasysaniem powietrza do spalania z pomieszczenia technicznego z dopływem powietrza do spalania przez zespół wentylacyjny: Założyć rurę spalin na kolanko wsporcze, założyć osłonę ścienną zespołu wentylacyjnego D i zamocować przy przewodzie kominowym. 7

28 Przyłączenie do komina niewrażliwego na działanie wilgoci Zgodnie z normą kotły kondensacyjne mogą zostać przyłączone do kominów niewrażliwych na wilgoć, jeżeli producent komina jest w stanie udokumentować taką możliwość na podstawie parametrów spalin wytwornicy ciepła. Należy przy tym uwzględnić warunki instalacji (np. temperaturę na powrocie wody grzewczej, wykonanie łącznika, etc.). Jako element redukcyjny prowadzący od przewodu spalin do komina FU można zastosować np. adapter wtykowy firmy Schiedel lub adapter firmy Plewa. 8

29 Przyłączenie do komina niewrażliwego na (ciąg dalszy) 43 1 Element przyłączeniowy kotła Rura spalin Długość m Długość 1 m Długość 0,5 m 3 Kształtka rewizyjna, prosta 4 Kolano odprowadzania spalin 87 lub x 45 albo Trójnik rewizyjny 87 F 1 D E dapter wtykowy Spaliny Wentylacja komina D Komin niewrażliwy na działanie wilgoci E Otwór rewizyjny F Powietrze dolotowe 9

30 Pionowe przepusty przez dachy ukośne lub płaskie Przy przepuście dachowym przez niewymontowane poddasze system spaliny/powietrze dolotowe musi być zabezpieczony przed mechanicznym uszkodzeniem przez dodatkową metalową rurę (TRGI 008). 3 1 a Powietrze dolotowe Spaliny Jeśli więcej przepustów dachowych jest umieszczonych obok siebie: zachować minimalny odstęp wynoszący 1,5 m od siebie nawzajem i od innych elementów (np. okien dachowych) zgodnie z TRGI 008. Uwzględnić odległość wylotu spalin ponad dachem (patrz rys.). W przypadku znamionowej mocy cieplnej 50 kw konieczne jest przedłużenie ponad pokrycie dachowe (patrz strona 33). Znamionowa moc kw cieplna a (min.) mm Element przyłączeniowy kotła Przepust dachowy SP 3 Przepusty rurowe dla dachówki holenderskiej firmy Klöber Dopasowaną dachówkę holenderską firmy Klöber zapewnia inwestor. albo Uniwersalna dachówka holenderska albo Płaski kołnierz dachowy 4 Kształtka rewizyjna SP, prosta 5 Mufa przesuwna SP 6 Kolano SP 87 lub x 45 Rura SP Długość 1 m Długość 0,5 m 7 Obejma mocująca dapter SP 7 60/100 mm do 7 80/15 mm 30

31 Pionowe przepusty przez dachy ukośne lub płaskie (ciąg dalszy) Montaż Przepust dachowy SP 3 7! Uwaga Przepisowe długości montażowe przejść przez dach muszą zostać zachowane. Nie skracać przepustu dachowego poza dachem. Dla przepustu rurowego dla dachówki holenderskiej założyć uniwersalną dachówkę lub kołnierz płaski, kierując się zaleceniami producenta. Na pokrycie dachowe należy założyć płaski kołnierz dachowy zgodnie z wytycznymi dotyczącymi dachów płaskich. Średnica przepustu przez strop (min. średnica): 105 mm (wymiar systemowy 60) 130 mm (wymiar systemowy 80) 160 mm (wymiar systemowy 100). Dopiero po całkowitym zakończeniu montażu należy przy pomocy obejmy przymocować przepust do konstrukcji dachowej. Założyć przepust dachowy od góry na dachówkę lub na płaski kołnierz dachowy. Przyłączyć od dołu przewód łączący spaliny/powietrze dolotowe. 6 31

32 Pionowe przepusty przez dachy ukośne lub płaskie (ciąg dalszy) Konstrukcja dachu zgodnie z wytyczną dla dachów płaskich D E F D G Odcinek izolacji D Odcinek wentylacji nawiewnej E Izolacja cieplna F Izolacja G Sufit H Przewód odprowadzania spalin H Płaski kołnierz dachowy Warstwa żwirowa 3

33 Pionowe przepusty przez dachy ukośne lub płaskie (ciąg dalszy) Montaż przedłużenia ponad pokrycie dachowe Wymiar systemowy 60 i 80 3x 1. Włożyć rurę wewnętrzną przedłużenia ponad pokrycie dachowe do przepustu dachowego i zamocować 3 będącymi na wyposażeniu śrubami. 3x. Włożyć czarną kształtkę rurową do przepustu dachowego i zamocować 3 będącymi na wyposażeniu śrubami. D 3. Założyć przepust dachowy z przedłużeniem ponad pokrycie dachowe na przewód spaliny/ powietrze dolotowe. 4. Zamocować przedłużenie ponad pokrycie dachowe o dł. 1 m, używając dołączonej obejmy D i lin 33

34 Pionowe przepusty przez dachy ukośne lub płaskie (ciąg dalszy) Wymiar systemowy Nałożyć górną część przepustu dachowego.. Nałożyć przedłużenie ponad pokrycie dachowe na przepust. 3. Nałożyć górną część na przedłużenie. Wskazówka W przypadku przedłużenia o dł. 1 m zamocować przepust dachowy linami. Liny można zamocować do przedłużenia. Przyłącze na ścianie zewnętrznej Wskazówka rak zastosowania dla Vitocrossal i Vitoladens. W przewodzie spaliny/powietrze dolotowe musi być zamontowany otwór rewizyjny do obserwacji i czyszczenia. 34 Zalecenie: W celu ułatwienia montażu przewodu spaliny/powietrze dolotowe zalecamy zastosowanie tulei przesuwnej spaliny/powietrze dolotowe. Łącznik należy ułożyć z nachyleniem wynoszącym min. 3 (ok. 50 mm/m).

35 Przyłącze na ścianie zewnętrznej (ciąg dalszy) Powietrze dolotowe Spaliny 1 Element przyłączeniowy kotła Przyłącze na ścianie zewnętrznej spaliny/powietrze dolotowe (wraz z osłonami murowymi) 3 Kratka osłonowa 4 Rura SP Długość 1 m Długość 0,5 m 5 Kolano SP 87 lub x 45 albo Trójnik rewizyjny SP albo Kolano rewizyjne SP 6 Kształtka rewizyjna SP, prosta 7 Mufa przesuwna SP Obejma mocująca dapter SP 7 60/100 mm do 7 80/15 mm 35

36 Przyłącze na ścianie zewnętrznej (ciąg dalszy) Montaż System spaliny/powietrze dolotowe 7 60/100 mm i 7 80/15 mm a c b System spaliny/ 60/100 80/15 powietrze dolotowe (7mm) a (mm) b (mm) c (mm)

37 Przyłącze na ścianie zewnętrznej (ciąg dalszy) System spaliny/powietrze dolotowe 7 100/150 mm 1. Wykonać przebicie w murze (min. średnica): 105 mm (wymiar systemowy 60) 130 mm (wymiar systemowy 80) 160 mm (wymiar systemowy 100). Wsunąć przyłącze na ścianie zewnętrznej z osłoną ścienną do otworu z murze. 3. Nasunąć wewnętrzną osłonę ścienną. 4. Jeżeli przyłącze na ścianie zewnętrznej znajduje się w obszarze dróg komunikacyjnych m powyżej poziomu gruntu, przykręcić kratkę osłonową. 5. Podłączyć przewód łączący SP od wewnątrz i ułożyć z nachyleniem wynoszącym min. 3 (ok. 50 mm/m) w kierunku kotła grzewczego. 37

38 Prowadzenie na ścianie zewnętrznej qe qp qr 7 qr 3 m qp qq qw 1 Element przyłączeniowy kotła Trójnik rewizyjny spaliny/powietrze dolotowe, 87 albo Kolano rewizyjne spaliny/powietrze dolotowe, 87 3 Mufa przesuwna SP 4 Rura SP Długość 1,95 m Długość 1 m Długość 0,5 m 5 Osłona ścienna 6 Obejma mocująca 7 Kształtka rewizyjna SP, prosta Zestaw do ściany zewnętrznej z: 8 kolanem SP, 87 lub kolanem do ściany zewnętrznej, Spaliny Powietrze dolotowe Uskok w prowadzeniu na ścianie zewnętrznej przy niewielkim występie dachu 9 Element wlotowy powietrza SZ qp Rura spaliny/powietrze dolotowe lub rura ściany zewnętrznej Długość 1,95 m Długość 1 m Długość 0,5 m qq Przepust dachowy SP (przy dużym występie dachu) qw Uniwersalna dachówka holenderska albo Przepust rurowy do dachówki holenderskiej firmy Klöber Dopasowaną dachówkę holenderską firmy Klöber zapewnia inwestor. qe Element końcowy do ściany zewnętrznej (przy niewielkim występie dachu) 38

39 Prowadzenie na ścianie zewnętrznej (ciąg dalszy) qr Kolano SP, 45 lub kolano SZ, 45 albo Kolano spaliny/powietrze dolotowe, 30 lub kolano do ściany zewnętrznej, 30 dapter SP 7 60/100 mm do 7 80/15 mm Montaż 1. Wykonać przebicie w murze (min. średnica): 105 mm (wymiar systemowy 60) 130 mm (wymiar systemowy 80) 160 mm (wymiar systemowy 100).. Nałożyć z zewnątrz kolano ściany zewnętrznej8 z osłoną ścienną 5 w przepuście w wymurowaniu. 3. Zamontować element wlotowy powietrza9 możliwie blisko kolana wsporczego Zamocować osłonę ścienną od wewnątrz Podłączyć przewód łączący SP od wewnątrz i ułożyć z nachyleniem wynoszącym min. 3 (ok. 50 mm/m) w kierunku kotła grzewczego. 6. Zamontować podzespoły przy pomocy obejm dla ściany zewnętrznej 6 w stałych odstępach od tej ściany. Obejmy dla ściany zewnętrznej 6 zakładać w odstępach wynoszących maks. m. 7.! Uwaga Przepisowe długości montażowe przejść przez dach muszą zostać zachowane. Nie skracać przepustu dachowego poza dachem. Przepust dachowy Zastosować dachówkę uniwersalną lub wentylacyjną z przepustem rurowym. Zastosować przesuwną tuleję spaliny/powietrze dolotowe 3 poniżej przepustu dachowego. Przepust rurowy w przypadku dachówek firmy Klöber lub uniwersalnych dachówek holenderskich należy zamontować według zaleceń producenta. Założyć przepust dachowy od góry na dachówkę. Przyłączyć przewód do ściany zewnętrznej od dołu. 39

40 Prowadzenie na ścianie zewnętrznej (ciąg dalszy) Uskok w prowadzeniu na ścianie zewnętrznej przy niewielkim występie dachu Kondygnacja z kolanem 45 qr: zamontować kształtkę rewizyjną spaliny/powietrze dolotowe 7. Kondygnacja z kolanem 30 qr: kształtka rewizyjna spaliny/powietrze dolotowe 7 nie jest konieczna. Nałożyć element końcowy do ściany zewnętrznej qe 40 Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (801) (3) mail: serwis@viessmann.pl Zmiany techniczne zastrzeżone!
