1 Przemienniki częstotliwości PowerFlex 755T Niska zawartość harmonicznych, tryb regeneracji energii i wspólne zasilanie DC

2 Przemienniki częstotliwości PowerFlex 755T Nowe zaawansowane rozwiązanie.elastyczne sterowanie. Aplikacja optymalnego rozwiązania napędowego AC zapewniająca racjonalizację zarządzania zasobami i czasem produkcji stanowi ważną kwestię w osiągnięciu celów. Jako światowy lider rozwiązań napędowych, Rockwell Automation na bazie najnowszego przemiennika częstotliwości Allen-Bradley PowerFlex zapewni efektywną pomoc w osiągnięciu sukcesu. Przemienniki PowerFlex 755T rozwiązania redukujące wyższe harmoniczne, z możliwością pracy generatorowej i wspólną szyną zasilającą DC przyczyniają się do zmniejszenia kosztów energii i zwiększenia produktywności. Są to pierwsze przemienniki oferujące technologię TotalFORCE, zapewniającą wyjątkowe sterowanie silnikami poprzez precyzyjne i adaptacyjne algorytmy pozycjonowania, kontroli prędkości i momentu obrotowego. Przemienniki PowerFlex 755TL zapewniają kompensację wyższych harmonicznych i korektę współczynnika mocy dzięki zastosowaniu technologii AFE (Active Front End). Przemienniki PowerFlex 755TR,wykorzystując technologię AFE, dają możliwość pracy generatorowej. W celu optymalizacji projektu systemu napędowego i poboru mocy, rozwiązania z przemiennikami PowerFlex 755TM umożliwiają wybór z szeregu gotowych konfiguracji dla układów zasilania falownikówze wspólnej szyny DC z możliwością pracy generatorowej. Technologia TotalFORCE Nowe rozwiązania dla zastosowań automatyki Przemienniki PowerFlex 755T zapewniają też funkcjonalności aplikacyjne występujące w przemiennikach serii PowerFlex 750, ale z nowymi korzyściami wynikającymi z zastosowania sprawdzonej technologii FORCE. Oferują również innowacyjne korzyści, niespotykane w żadnych innych przemiennikach AC. Najważniejszą jest wprowadzenie technologii TotalFORCE, która wspiera aplikację w osiągnięciu większej wydajności i jakości oraz redukcji czasu i kosztów przestojów. Większa wydajność aplikacji Dzięki doskonałemu monitoringowi, przemiennik bardzo dokładnie realizuje zadaną wartość referencyjną. Ponadto przemienniki skutecznie eliminują zakłócenia powstające przy nagłych zmianach obciążenia, umożliwiając utrzymanie płynnej pracy aplikacji. Wyższa jakość wyrobów końcowych Dzięki dużej szybkości przetwarzania, przemienniki zapewniają bardzo precyzyjne sterowanie pozycją, prędkością i momentem, maksymalizująć powtarzalność wyrobów końcowych. Ponadto, wysoka dokładność momentu pozwala utrzymywać regulację prędkości w bardzo wymagających aplikacjach z kontrolą naciągu. Redukcja przestojów maszyn Przemienniki PowerFlex 755T w sposób ciągły monitorują pracę, śledząc stan komponentów elektrycznych i silników, dostarczając do układu sterowania informacje diagnostyczne. Dzięki tym informacjom, można przewidzieć awarie i podjąć działania zapobiegające nieplanowanym przestojom. Sterowanie adaptacyjne automatycznie kompensuje zmiany obciążenia, ułatwiając utrzymanie efektywności danej aplikacji. 2

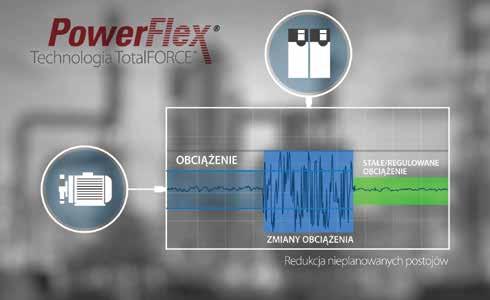

3 Mocno wyróżniająca się technologia zastosowana w PowerFlex 755T pomaga zoptymalizować produktywność: Szybsze wykrywanie i usuwanie usterek Większa niezawodność i łatwiejsza obsługa Elastyczność aplikacji Technologia TotalFORCE łączy wysokowydajne sterowanie silnikami, możliwości zaawansowanego automatycznego monitoringu i nowoczesną platformę cyfrową, co składa się na dużą wydakność, precyzję i reaktywność przemienników AC. Sterowanie adaptacyjne to krótszy czas przekazania do eksploatacji i mniejsze zużycie mechaniczne przy jednocześnie lepszym działaniu aplikacji Obserwator obciążenia - Automatycznie kompensuje zmiany w układach mechanicznych - Przydatny w aplikacjach ze zmieniającą się w czasie pracy bezwładnością - Zmniejsza potrzebę ręcznej regulacji Adaptacyjny filtr nadążny - Pomaga wydłużyć czas sprawności aplikacji, blokując szkodliwe wibracje i rezonans - Automatycznie adaptuje się do zmian częstotliwości w czasie - Stosowany jako wskaźnik w proaktywnym monitorowaniu pracy maszyn 3

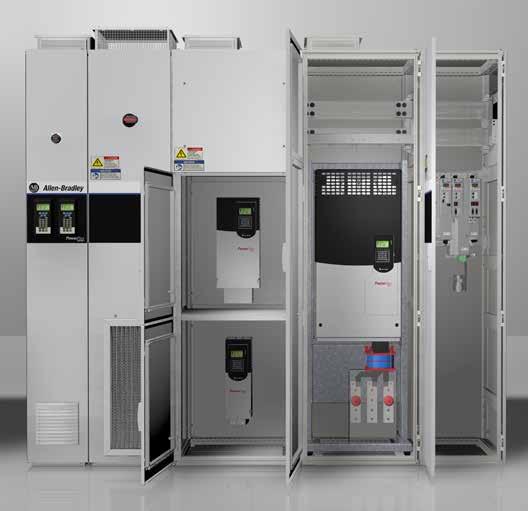

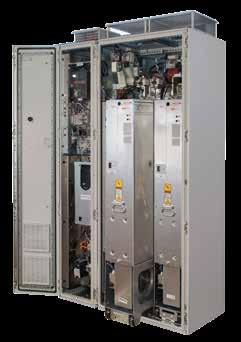

4 Nowatorska konstrukcja Swoboda i prostota instalacji i serwisowania Przemienniki PowerFlex 755T mają modułową budowę, co przyśpiesza i ułatwia instalację i serwisowanie. Dzięki takiemu podejściu uzyskuje się wygodny dostęp do kompaktowych modułów, które łatwiej się instaluje, demontuje i serwisuje. Wystarczy raz podłączyć przewody do przemiennika. W razie potrzeby wysunięcia zespołów zasilania i filtrowania, przewody zasilania mogą pozostawać podłączone. Wiodąca na rynku gęstość mocy osiągnięta dzięki optymalnemu upakowaniu komponentów mocy, zapewniająca mniejsze wymiary posadowienia. Wysuwana konstrukcja ułatwia instalację i obsługę zespołów zasilania i filtrowania. Konstrukcja modułowa umożliwia wygodny dostęp do kluczowych komponentów, usprawniając serwisowanie. Wózek serwisowy pozwala jednej osobie na łatwy montaż i demontaż modułu, co ułatwia instalację i konserwację. Zastosowanie uniwersalnego wyposażenia w przemiennikach PowerFlex 755T to mniej zapasowych części w magazynie. Wbudowane komponenty, np. filtry du/dt redukują wymaganą przestrzeń instalacyjną. Opcjonalne przepusty kablowe umożliwiają wpuszczenie przewodó od góry szafy. Architektura sprzętowa oparta na gniazdach instalacyjnych daje swobodę w wyborze do pięciu kart opcjonalnych, umożliwiając rozbudowę aplikacji w przyszłości. Proaktywne podejście do poprawy czasu sprawności 4 Posiadanie prawidłowych informacji o stanie systemu może być krytyczne dla redukcji czasu przestojów i zwiększenia produktywności. Przemienniki PowerFlex 755T zapewniają proaktywne dostarczanie danych diagnostycznych, stale monitorują stan napędów i porównują bieżące parametry z ustawieniami aplikacji. Te informacje są z powrotem przesyłane do układu sterowania funkcjonalność zapewniana przez naszą opatentowaną technologię TotalFORCE. PowerFlex 755T stale monitorują pracę, porównują bieżące parametry komponentów przemienników i stan silników z zadanymi ustawieniami i podają informację zwrotną do układu sterowania Umiejętność przemienników do automatycznego powiadamiania umożliwia podjęcie proaktywnych środków i redukuje nieplanowane przestoje Możliwość opracowania efektywnego planu serwisowego z wykorzystaniem informacji dostarczonych przez przemiennik Opatentowane algorytmy planują pozostały czas sprawności użytkowej komponentów przemienników np. wentylatorów, kondensatorów szyny zasilania czy filtrów LCL, tranzystorów IGBT, styków przekaźników i na tej podstawie można w razie potrzeby podjąć działania zapobiegawcze. Dostęp do tych krytycznych informacji pomaga poprawić produktywność Funkcja ciągłej ochrony kondensatorów monitoruje stan kondensatorów, wykorzystując informację zwrotną rzeczywistego prądu na kondensatorze. W razie wykrycia nietypowych warunków, przemiennik zostanie odstawiony, a wyłącznik otwarty. Nietypowe warunki obejmują wysoki prąd na kondensatorze i/lub obniżenie pojemności, co może prowadzić do rychłego uszkodzenia kondensatora Moduł filtrujący szyny DC pomaga utrzymać wartość napięcia na szynie DC w zakresie specyfikacji przemiennika Mechanizm podtrzymania zasilania w przypadku zaniku napięcia pozwala na kontynuację pracy odbiorników. Poprzez regulację napięcia na szynie DC niezależnie od stanu napięcia zasilania AC, mechanizm podtrzymania zasilania pozwala skrócić czas przestojów System kontroli termicznej zapewni, że moduły mocy nie przekroczą maksymalnej temperatury dopuszczalnej. Zmniejszenie wpływu przeciążeń cieplnych komponentów konstrukcyjnych mocy przemienników pozwala zwiększyć niezawodność i trwałość przemienników

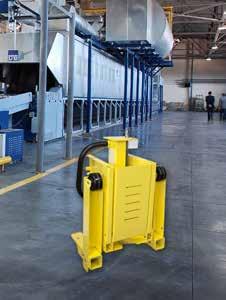

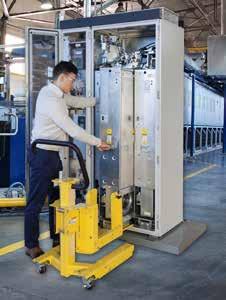

5 Konstrukcja wysuwana ułatwia instalację i serwisowanie, poprzez możliwość całkowitego wyciągnięcia modułu z szafy dającej dużo wolnej przestrzeni na oprzewodowanie za przemiennikiem. Oprzewodowanie zasilające może pozostać podłączone nawet po wysunięciu modułu. Wózek serwisowy składa się do niewielkich rozmiarów ułatwiając transport Wygodny wózek serwisowy to wyjątkowy element w obsłudze i instalacji.odmiennie niż w niektórych dużych systemach przemienników AC wymagających dwóch osób i dźwigu przy instalacji lub demontażu, w przemiennikach PowerFlex 755T stosuje się solidne, ale kompaktowe wózki, które może obsługiwać jeden pracownik. 1 Zaawansowany monitoring i diagnostyka predykcyjna 1 Sygnalizacja i informacja zwrotna o przepaleniu bezpiecznika 2 Pomiar i monitoring czasu pracy 3 System kontroli temperatury Możliwość prognozowania pozostałego czasu sprawności m.in. wentylatorów, kondensatorów szyny i filtrów LCL, tranzystorów IGBT i styków przekaźników 2 Modułowa budowa ułatwia wymianę części. Rzeczywiście, wymiana wentylatora zabiera tylko dwie minuty i to bez skomplikowanych narzędzi. 5

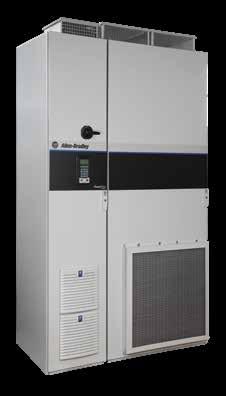

6 Przemienniki PowerFlex 755TL i PowerFlex 755TR Przemienniki PowerFlex 755TL zapewniają kompensację wyższych harmonicznych i korektę współczynnika mocy dzięki zastosowaniu technologii AFE (Active Front End). Przez redukcję niekorzystnych skutków zniekształceń harmonicznych, przemienniki poprawiają wydajność energetyczną, redukują koszty energii i minimalizują kwestie związane z dystrybucją energii. Przemienniki Powerflex 755TR dają dodatkową korzyść z możliwości pracy generatorowej. Możliwość pracy generatorowej przemiennika PowerFlex 755TR przyczynia się do ograniczenia zużycia energii, poprzez jej zwrot do źródła zasilania zamiast jej strat w postaci ciepła, w rezultacie całe rozwiązanie jest bardziej efektywne energetycznie. Korzyści z ograniczenia wyższych harmonicznych Niższe harmoniczne w połączeniu z korektą współczynnika mocy ograniczają konieczność przewymiarowywania systemu zasilania elektrycznego. Zmniejszone zniekształcenia harmoniczne ułatwiają zminimalizować zakłócenia przenoszone do innych urządzeń Spełnia wymagania normy IEEE 519 (całkowite zniekształcenia harmoniczne nie przekraczają 5%) Korzyści z pracy generatorowej Przemiennik zwraca energię do źródła zasilania, co jest rozwiązaniem o wiele większej sprawności energetycznej niż hamowanie rezystancyjne. Unikanie niepotrzebnego rozpraszania energii.zamiast tego wykorzystanie energii dla innych aplikacji. Nie potrzeba rezystorów hamujących i układów chłodzenia, a to oznacza mniejsze koszty optrzewodowania, instalacji i utrzymania ruchu. Inne korzyści z przemienników PowerFlex 755TL i PowerFlex 755TR Wbudowane komponenty to mniejsza wymagana powierzchnia instalacyjna i wiodąca na rynku gęstość mocy. Możliwość kontynuowania pracy podczas większości rodzajów zakłóceń zasilania, dzięki mechanizmowi podtrzymania zasilania. Do konfigurowania i programowania przekształtnika zasilania AC i falownika wystarczy jeden interfejs: oprogramowanie Studio 5000 Logix Designer lub Connected Components Workbench. Standardowo wbudowane podwójne gniazda EtherNet/IP dają swobodę w topologii i prostszą integrację w środowisku Logix Zaawansowany monitoring i diagnostyka predykcyjna Modułowa konstrukcja kluczowych komponentów z łatwym dostępem. Ułatwia to serwisowanie i obniża koszty i czas serwisu Moduł wstępnego ładowania AC reguluje prąd wejściowy AC ze źródła zasilania, istotnie ograniczając obciążenie komponentów mocy w momencie rozruchu. Filtr LCL to moduł o szerokości 230 mm, którego celem jest redukcja wyższych harmonicznych i minimalizacja zniekształceń prądu do sieci. Przekształtnik zasilania AC moduł o szerokości 230 mm pobierający energię z linii AC bez zniekształceń harmonicznych i przekształcający ją w energię DC. W PowerFlex 755TR służy również do zwrotu odzyskanej energii do sieci AC. Falownik po stronie silnikowej to moduł o szerokości 230 mm, który reguluje napięcie i prąd silnika. Obudowy IP21/IP54 są odpowiednie do stosowania w różnych warunkach środowiskowych. Panel kart sterowania i rozszerzeń to platforma odpowiedzialna za sterowanie silnikami, sterowanie systemem i komunikację. W pięciu wolnych gniazdach można zainstalować opcjonalne moduły we/wy, bezpieczeństwa i sprzężenia zwrotnego. 6

7 Przemienniki PowerFlex 755TL dla ograniczenia wyższych harmonicznych Przemienniki PowerFlex 755TR dla rozwiązań pracy generatorowej 400/480 V: kw / KM 400/480 V: kw / KM 600/690 V: kw / KM 600/690 V: kw / KM 7

8 System PowerFlex 755TM dla rozwiązań na wspólnej szynie Systemy przemienników PowerFlex 755TM wybierz spośród kilku gotowych konfiguracji systemu napędowego uwzględniających układy zasilania ze wspólną szyną z możliwością pracy generatorowej i falowniki na wspólnej szynie, aby zoptymalizować własny projekt systemu i zużycie energii. System ze wspólną szyną oferuje takie zalety, jak swoboda projektowa, optymalizacja przepływu energii i mniejsze koszty instalacyjne. Systemy PowerFlex 755TM z ograniczeniem wyższych harmonicznych i możliwością pracy generatorowej. Zgrupowane zasilanie wielu silników zapewnia efektywność dystrybucji energii w trybach pracy generatorowej i silnikowej. Optymalizacja wykorzystania przestrzeni, uproszczona instalacja i mniej potrzebnego sprzętu dzięki falownikom zasilanym ze wspólnej szyny DC. Eliminuje konieczność indywidualnego zasilania każdego przemiennika. Krótszy jest czas instalacji, mniejsze koszty robocizny i oprzewodowania. Szyna DC wbudowana w każdy moduł umożliwia łatwe podłączenie modułów sąsiednich. Zintegrowana szyna sterująca w każdej jednostce to efektywny rozdział zasilania pomocniczego w całym szeregu szaf. Układ wspólnej szyny DC pozwala na podłączenie różnych typów przeminników częstotliwości, serwonapędów oraz innych komponentów mocy do tej samej szyny DC. Konstrukcja umożliwiająca koordynację wielu silników Spełnia wymagania normy IEEE 519 (całkowite zniekształcenia harmoniczne nie przekraczają 5%) Redukcja zniekształceń harmonicznych może poprawić sprawność energetyczną i zmniejszyć do minimum kwestie rozdziału energii Nie ma potrzeby stosowania zewnętrznych wielofazowych transformatorów lub filtrów, a to oznacza mniejsze koszty okablowania, robocizny, instalacji i utrzymania Przemiennik zwraca energię do źródła zasilania, co jest rozwiązaniem o wiele większej sprawności energetycznej niż hamowanie rezystancyjne. Unikanie niepotrzebnego rozpraszania energii.zamiast tego wykorzystanie energii dla innych aplikacji. Przez upakowanie falowników i układów zasilania na wspólnej szynie w różnych konfiguracjach i z różnymi parametrami znamionowymi, można zoptymalizować gęstość energii przy małej, wiodącej w branży powierzchni instalacyjnej. Do wspólnej szyny DC można podłączyć dodatkowe falowniki Obsługuje silniki o niższych mocach znamionowych Do wyboru przemienniki PowerFlex753, PowerFlex 755 i Kinetix

9 Zasilacz szyny z funkcją pracy generatorowej 5 Falowniki zasilane ze wspólnej szyny Moduł wstępnego ładowania AC reguluje prąd wejściowy AC ze źródła zasilania, istotnie ograniczając obciążenie komponentów mocy w momencie rozruchu. Filtr LCL to moduł o szerokości 230 mm, którego celem jest redukcja wyższych harmonicznych i minimalizacja zniekształceń prądu do sieci. Przekształtnik zasilania AC moduł o szerokości 230 mm pobierający energię z linii AC bez zniekształceń harmonicznych i przekształcający ją w energię DC. Zapewnia także pracę generatorową przemiennika. Falownik po stronie silnikowej to moduł o szerokości 230 mm, który reguluje napięcie i prąd silnika. Obudowy IP21/IP54 są odpowiednie do stosowania w różnych warunkach środowiskowych Panel kart sterowania i rozszerzeń to platforma odpowiedzialna za sterowanie silnikami, sterowanie systemem i komunikację. W pięciu wolnych gniazdach można zainstalować opcjonalne moduły we/wy, bezpieczeństwa i sprzężenia zwrotnego. Wymagana jest konsola sterowania dla każdego falownika zasilanego z szyny wspólnej i konsola sterowania dla zasilacza szyny z funkcją pracy generatorowej. Moduł wstępnego ładowania AC reguluje prąd wejściowy AC ze źródła zasilania, istotnie ograniczając obciążenie komponentów mocy w momencie rozruchu. Umożliwia także separację falownika od szyny DC na czas wykonywania czynności serwisowych lub konserwacyjnych. Konstrukcja wysuwana ułatwia instalację i obsługę serwisową, poprzez możliwość całkowitego wyciągnięcia modułu uzyskano dużo wolnej przestrzeni na oprzewodowanie za przemiennikiem. Przewody zasilające mogą pozostać podłączone nawet po wysunięciu przemiennika. Falowniki zasilane ze wspólnej szyny Zasilacze szyny z funkcją pracy generatorowej 400/480 V: kw / KM 400/480 V: kw / KM 600/690 V: kw / KM 600/690 V: kw / KM 9

10 Przemienniki PowerFlex 755T pomagają w uzyskaniu najwyższej wydajności Sterowanie Mechanizm podtrzymania zasilania: reguluje napięcie na szynie DC niezależnie od poziomu napięcia AC, utrzymując maszyny w ruchu podczas zaników lub wahań zasilania. Sterowanie adaptacyjne: obserwator obciążenia i adaptacyjne dostrajanie monitorują parametry maszyn i automatycznie kompensują zmiany obciążenia, aby pomóc osiągnąć wysoką wydajność. Dostępne są różne tryby sterowania napędu: sterowanie prędkością, momentem i położeniem dedykowane do wielu różnych aplikacji. Do wyboru wysokowydajne algorytmy sterowania silnikiem z technologią TotalFORCE: sterowanie zorientowane polowo, wektorem strumienia, wektorowe bezczujnikowe, U/f i ekonomizer. Funkcje szczególne dla aplikacji: TorqProve w zastosowaniach dźwignicowych System kontroli temperatury: monitoruje temperaturę w module zasilania, zapobiegając przekroczeniu maksymalnej temperatury dopuszczalnej Diagnostyka predykcyjna: monitoruje pozostały czas trwałości użytkowej wentylatorów, styków przekaźnikowych, urządzeń mocy i kondensatorów Komunikacja Wbudowany podwójny port EtherNet/IP. Dostępne opcje dla: ControlNet, DeviceNet, PROFIBUS DP, PROFINET Sprzężenie zwrotne Opcje sprzężenia zwrotnego uniwersalnego, opcje sprzężenia dla jednego lub dwóch enkoderów Opcja uniwersalnego sprzężenia zwrotnego obejmuje dwa kanały sprzężenia z enkoderem. Obsługiwane są enkodery przyrostowe, EnDat, Hiperface, SSI i BiSS W razie utraty sprzężenia zwrotnego następuje automatyczne przełączenie na dodatkowy enkoder lub przejście w tryb pracy bez enkodera Oszczędność energii Praca generatorowa Korekcja współczynnika mocy Wspólne funkcje Nowe przemienniki PowerFlex 755T mają część funkcji takich samych, jak w istniejących na rynku przemiennikach PowerFlex serii 750, dzięki temu praca z nimi jest łatwiejsza. Architektura sprzętowa oparta na gniazdach instalacyjnych daje swobodę w wyborze do pięciu kart opcjonalnych, umożliwiając rozbudowę aplikacji w przyszłości. Do wyboru łatwe w użyciu narzędzia do programowania Premier Integration z Studio 5000 Logix Designer Zaprojektowany dla ułatwienia instalacji i konserwacji Sprzęt Obudowy: IP21 lub IP54 Opatentowana konstrukcja sprzętowa oparta na gniazdach instalacyjnych pozwala na opcjonalne moduły we/wy, komunikacyjne, obwodów bezpieczeństwa i sprzężenia zwrotnego. Dostępne jest pomocnicze zasilanie układów sterowania Wszystkie płytki drukowane z ochronną powłoką lakierniczą Układ AFE z funkcją pracy generatorowej lub bez takiej funkcji. Opcja wbudowanych filtrów du/dt ograniczających zjawisko odbicia fali. Opcja wspólnej szyny zasilającej DC przemiennika PowerFlex 755TM o obciążalności do 4700 A. Sygnalizacja i informacja zwrotna o przepaleniu bezpiecznika Programowanie i uruchomienia Przyspieszenie konfiguracji i uproszczenie programowania przy wyborze łatwego w użyciu oprogramowania Studio 5000 Logix Designer Connected Components Workbench Możliwość użycia lokalnych i zdalnych konsoli HIM PowerFlex Możliwość aktualizacji oprogramowania w pamięci flash *PowerFlex oferują Premier Integration, to krótszy czas potrzebny na konfigurację i optymalizację danej aplikacji.premier Integration to wyjątkowe doświadczenie integracji urządzeń sterujących silnikami Allen-Bradley na platformie sterowania Allen Bradley Logix.Użycie tylko jednego narzędzia Studio 5000 Logix Designer pozwala skrócić czas programowania, ułatwia rozruch i przekazanie do eksploatacji i usprawnia diagnostykę. Więcej informacji na ten temat znajduje się w publikacji IMCPI-WP001A-EN-E Opcje bezpieczeństwa Służą do ochrony pracowników i mienia równocześnie redukując czas przestojów, umożliwiają szybsze wznowienie pracy po zdarzeniu związanym z bezpieczeństwem. Opcja bezpiecznego wyłączenia momentu Safe Torque-Off jest idealna do zastosowań związanych z zapewnieniem bezpieczeństwa, wymagających zdjęcia momentu napędowego z silnika bez odłączania zasilania przemiennika. Powrót do pracy po zadziałaniu systemu bezpieczeństwa następuje szybko, a ponadto ze względu na mniejszą liczbę powtarzających się rozruchów urządzenia zużywają się wolniej. Dostępna opcja wbudowana konstrukcyjnie (SIL 3, Ple, CAT 3) lub do pracy w sieci EtherNet/IP (SIL3, Ple, CAT 3) Monitoring prędkości bezpiecznej to rozwiązanie dla aplikacji wymagających dostępu do strefy niebezpiecznej przy pracy z ograniczonym ruchem. Pozwala w bezpieczny sposób monitorować i sterować prędkością w aplikacji, co umożliwia operatorowi kontynuację produkcji lub prace serwisowe bez konieczności zatrzymywania maszyny (SIL3, Ple, CAT 4). 10

11 Rockwell Automation Usługi i pomoc techniczna Rockwell Automation służy wszechstronną ofertą usług, najlepiej dopasowanych do potrzeb każdej firmy. Uzupełnij inwestycję w przemienniki PowerFlex 755T o dodatkowe usługi dostarczane na poziomie spełniającym potrzeby: Rozruch i przekazanie do eksploatacji Nasi specjaliści ds. obsługi w terenie o bogatym doświadczeniu pomogą w przekazaniu do eksploatacji i rozruchu nowego sprzętu, co z kolei skróci czas od integracji do rozruchu. W naszym standardowym procesie sprawdzamy, czy zostały spełnione wszystkie niezbędne kryteria mechaniczne, elektryczne i środowiskowe i czy podjęto właściwe kroki w kwestii prawidłowego działania urządzeń Szkolenia z przemienników Uzyskanie maksymalnej wydajności personelu dzięki szkoleniom doskonalenia umiejętności, w których wyjaśniane są koncepcje i techniki pomocne w prawidłowej instalacji przemienników i diagnostyce konkretnych awarii Zdalna pomoc techniczna Pomoc techniczna TechConnect SM umożliwia nieograniczony bezpośredni dostęp do specjalistów pomocy technicznej Dostęp do Bazy Wiedzy Rockwell Automation zasoby online zawierające informacje techniczne, pomocy, uwagi techniczne, aktualizacje oprogramowania, powiadomienia em o produktach i usługach i inne. Parts Management Agreement (PMA) Umożliwia szybki dostęp do części zamiennych Rockwell Automation przy jednoczesnym obniżeniu kosztów operacyjnych na utrzymanie ruchu i zarządzanie magazynem Bierzemy w posiadanie i zarządzanie magazynem części zamiennych po stałej opłacie miesięcznej lub kwartalnej Zdalny monitoring i analiza Wgląd w pracę zautomatyzowanych maszyn w przedsiębiorstwie to kluczowa kwestia w optymalizacji eksploatacji i zapobieganiu kosztownym przestojom. Aby skrócić czas przestojów w przedsiębiorstwie, Rockwell Automation udostępnia usługę zdalnego monitoringu i analiz z wykorzystaniem narzędzi do wizualizacji sprzęgniętych z centrum pomocy technicznej obsługiwanej przez specjalistów z Rockwell Automation, którzy monitorują urządzenia i pomogą w utrzymaniu ich w ruchu. Usługi zdalnego i skalowalnego monitoringu w czasie rzeczywistym zbierają, organizują i normalizują dane i umożliwiają wgląd dzięki wydajnym narzędziom wizualizacji i analitycznych z tablicami Centrum pomocy technicznej obsługiwane przez specjalistów z Rockwell Automation monitoruje w czasie rzeczywistym dane, pomagając utrzymać produkcję na najwyższym poziomie W razie awarii lub alarmu, inżynier zdalnego centrum pomocy technicznej Rockwell kontaktuje się z Wami w celu zdiagnozowania i rozwiązania problemu i pomoże wrócić do produkcji Usługa obejmuje m.in. automatyczne pobranie danych z czarnej skrzynki w razie awarii, śledzenie konserwacji zapobiegawczej i śledzenie krytycznych wskaźników diagnostycznych Aby uzyskać więcej informacji na temat naszych usług i związanych z nimi dostępnych opcji, prosimy skontaktować się z lokalnym przedstawicielem RockwellAutomation. Zintegrowana pomoc techniczna Zintegrowana pomoc techniczna to możliwość wyboru odpowiedniego poziomu zdalnej pomocy technicznej i usług na miejscu w celu wsparcia potrzeb przedsiębiorstwa. Zmniejszenie obciążenia personelu i niższe całkowite koszty cyklu życia zasobów dzięki umowie rocznego gwarantowanego wsparcia. Poziomy pomocy technicznej oparte są na modelu warstwowym wg ceny. Możliwość wyboru usługi TechConnect, która spełni potrzeby firmy i uzyskanie wsparcia naszego personelu przy diagnozowaniu awarii, rozwiązywaniu problemów i w kwestiach związanych z instalacją i eksploatacją Przy usługach na miejscu, możliwość również wyboru czasu reakcji przedstawiciela oddelegowanego do danej lokalizacji Dzięki Parts Management Agreement można skrócić czasy przestojów i zmniejszyć koszty nieplanowanych napraw 11

12 Specyfikacja techniczna Przemienniki PowerFlex 755TL Przemienniki PowerFlex 755TR Systemy modułowy przemienników PowerFlex 755TM Wartości znamionowe napięcia 400 V Wartości znamionowe napięcia 480 V Wartości znamionowe napięcia 600 V Wartości znamionowe napięcia 690 V Komunikacja Opcje bezpieczeństwa Znamionowe temperatury otoczenia Temperatura przechowywania Wilgotność względna Technologia TotalFORCE Sterowanie silnikiem Szerokość pasma regulacji sterowania silnikowego* Normy i certyfikaty Sprawność Zakres częstotliwości wyjściowej Dokładność regulacji momentu Kategoria EMC Wysokość n.p.m. Wstrząsy i wibracje kw kw KM KM KM KM kw kw Wbudowany podwójny port EtherNet/IP. ControlNet DeviceNet PROFIBUS DP Falownik zasilany ze wspólnej szyny: kw Zasilacze na szynie z funkcją pracy generatorowej: kw Falownik zasilany ze wspólnej szyny: KM Zasilacze na szynie z funkcją pracy generatorowej: KM Falownik zasilany ze wspólnej szyny: KM Zasilacze na szynie z funkcją pracy generatorowej: kw Falownik zasilany ze wspólnej szyny: kw Zasilacze na szynie z funkcją pracy generatorowej: kw PROFINET Bezpieczne wyłączanie momentu Monitor prędkości bezpiecznej -20 C...40 C C przy obniżeniu wartości znamionowych C ( F) Eksploatacja: 0 95% bez kondensacji Sterowanie wektorem strumienia, wektorowe bezczujnikowe, U/f, wektorem pola i Economizer DNV ABS Lloyd s Register ATEX IEC ISA Szerokość pasma regulatora prędkości 300 Hz (1885 radianów na sekundę) Szerokość pasma regulatora położenia 207 Hz (1301 radianów na sekundę) SEMI F47 Norma sejsmiczna AC156 UL (culus) CAN/CSA Znak RCM 97% przy znamionowym prądzie** Znak EAC Znak UkrSepro KCC Znak CE ODVA EtherNet/IP Hz przy nośniku 1,33 khz Hz przy nośniku 2 khz Hz przy nośniku 4 khz Powyżej 5% prędkości podstawowej silnika: 2% momentu znamionowego Poniżej 5% prędkości podstawowej silnika: 5% momentu znamionowego C3 przy uziemieniu bezpośrednim 1000 m bez obniżenia wartości znamionowych; do 5000 m z obniżeniem wartości znamionowych Główny układ zasilania, przemiennik z opcją szafy aparatowej przemieszczenie 1,000 mm (0,040 cala), szczytowo 1 g 12 * Dla -3 db (pętla zamknięta) ** Znamionowe sprawności wszystkich przemienników mogą się różnić w zależności od warunków eksploatacyjnych i wartości znamionowych produktu podanych przez producenta.

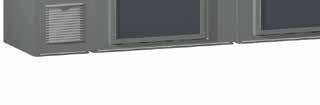

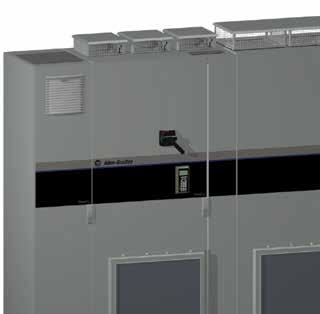

13 Pole rozdzielcze wejściowe Przemiennik 755TR Pole rozdzielcze wyjściowe Wysokość Łączna szerokość Głębokość Wymiary w milimetrach i (calach). Ciężar podano w kilogramach i (funtach). Przemienniki PowerFlex 755TL i PowerFlex 755TR PowerFlex 755TL i 755TR Przemiennik PowerFlex 755TR Napięcie wejściowe Dobór dla normalnych warunków przeciążeniowych kw KM KM kw kw KM KM kw kw KM KM kw kw KM KM kw kw KM KM kw Szerokość Przemiennik Łączna szerokość przemiennik z opcjonalnymi polami rozdzielczymi z polem wejściowym z polem wyjściowym z obydwoma polami 1200 (47,2) * 1600 (63,0) * 2000 (78,7) * 2400 (94,5) * 3200 (126,0) 3600 (141,7) 3600 (141,7) 4000 (157,5) 3800 (149,6) 4600 (181,1) 4600 (181,1) 5400 (212,6) 4600 (181,1) 5400 (212,6) 5400 (212,6) 6200 (244,1) Głębokość Wysokość Waga IP21 IP54 IP21 IP (26,6) 675 (26,6) 675 (26,6) 675 (26,6) 675 (26,6) 720 (28,3) 720 (28,3) 720 (28,3) 720 (28,3) 720 (28,3) * Opcjonalne pole rozdzielcze nie jest potrzebne w przypadku wprowadzania przewodów zasilających od góry. Opcjonalne pola rozdzielcze wejściowe i wyjściowe ułatwiają instalację. Opcjonalne pola rozdzielcze wejściowe i wyjściowe umożliwiają elastyczne wprowadzenie i wyprowadzanie przewodów zasilających od góry (83,9) 2132 (83,9) 2132 (83,9) 2132 (83,9) 2132 (83,9) 2291 (90,2) 2291 (90,2) 2291 (90,2) 2291 (90,2) 2291 (90,2) bez filtra 861,8 (1900) 1360,8 (3000) 2925,7 (6450) 3447,3 (7600) 4286,0 (9450) z filtrem 920,8 (2030) 1419,7 (3130) 3043,6 (6710) 3565,2 (7860) 4463,3 (9840) 13

14 Pole sterowania Falownik zasilany ze wspólnej szyny Pole rozdzielcze wyjściowe Wysokość Falownik zasilany ze wspólnej szyny znajduje się na prawo od zasilacza wspólnej szyny. Łączna szerokość Głębokość Dla każdego silnika należy wybrać jeden falownik. Każdy falownik wymaga konsoli sterowania. W polu sterowania można zainstalować do dwóch konsoli. Falownik wspólnej szyny PowerFlex 755TM Wymiary w milimetrach i (calach). Ciężar podano w kilogramach i (funtach). Napięcie wejściowe Dobór dla normalnych warunków przeciążeniowych kw KM KM kw kw KM KM kw kw KM KM kw kw KM KM kw kw KM KM kw Pole sterowania* Szerokość Głębokość Wysokość Waga Pole przemiennika Pole rozdzielcze na wyjściu IP21 IP54 IP21 IP54 Bezpiecznik DC Wstępne ładowanie obwodu DC 300 (11,8) 400 (15,7) 400 (15,7) 675 (26,6) 720 (28,3) 2132 (83,9) 2291 (90,2) 250,0 (551) 286,0 (630) 300 (11,8) 600 (23,6) 400 (15,7) 675 (26,6) 720 (28,3) 2132 (83,9) 2291 (90,2) 499,0 (1100) 571,5 (1260) 300 (11,8) 800 (31,5) 400 (15,7) 675 (26,6) 720 (28,3) 2132 (83,9) 2291 (90,2) 748,4 (1650) 857,3 (1890) 300 (11,8) 1200 (47,2) 800 (31,5) 675 (26,6) 720 (28,3) 2132 (83,9) 2291 (90,2) 997,9 (2200) 300 (11,8) 1400 (55,1) 800 (31,5) 675 (26,6) 720 (28,3) 2132 (83,9) 2291 (90,2) 1247,4 (2750) 1143,1 (2520) 1428,8 (3150) * Każdy falownik wymaga konsoli sterowania.w polu sterowania można zainstalować dwie konsole. Opcjonalne pola rozdzielcze wyjściowe umożliwiają elastyczne wyprowadzenie przewodów zasilających od góry. 14

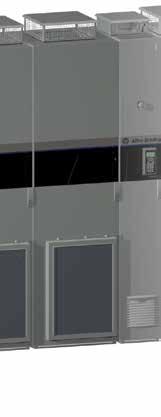

15 Wysokość Pole rozdzielcze wejściowe Wspólna szyna zasilająca Głębokość Łączna szerokość Zasilanie wspólną szyną znajduje się na lewo od falownika zasilanego z wspólnej szyny. Zasilacze wspólnej szyny z pracą generatorową PowerFlex 755TM Wymiary w milimetrach i (calach). Ciężar podano w kilogramach i (funtach). Napięcie wejściowe Dobór dla normalnych warunków przeciążeniowych kw kw kw kw kw kw kw kw kw kw kw kw kw kw kw kw kw kw kw kw Szerokość wspólnej szyny zasilającej Szerokość z opcjonalnym polem wejściowym Głębokość Wysokość Waga IP21 IP54 IP21 IP54 z filtrem bez filtra 1000 (39,4) * 675 (26,6) 720 (28,3) 2132 (83,9) 2291 (90,2) 648,6 (1430) 589,7 (1300) 1400 (55,1) * 675 (26,6) 720 (28,3) 2132 (83,9) 2291 (90,2) 920,8 (2030) 861,8 (1900) 2400 (94,5) 2800 (110,2) 675 (26,6) 720 (28,3) 2132 (83,9) 2291 (90,2) 2600 (102,4) 3200 (126,0) 3400 (133,9) 675 (26,6) 720 (28,3) 2132 (83,9) 2291 (90,2) 4000 (157,5) 675 (26,6) 720 (28,3) 2132 (83,9) 2291 (90,2) 2295,2 (5060) 2567,3 (5660) 3216,0 (7090) 2177,2 (4800) 2449,4 (5400) 3039,1 (6700) * Opcjonalne pole rozdzielcze nie jest potrzebne w przypadku wprowadzania przewodów zasilających od góry. Opcjonalne pola rozdzielcze wejściowe umożliwiają elastyczne wprowadzenie przewodów zasilających od góry. 15

16 Rockwell Automation Services Globalna pomoc techniczna. Adres lokalny. Poczucie bezpieczeństwa. Aby zapewniać potrzebne zasoby we właściwym czasie i miejscu, Rockwell Automation dysponuje zintegrowaną, globalną siecią certyfikowanych zgodnie z normą ISO centrów napraw i wymian, specjalistów serwisowych w terenie, ośrodków szkoleniowych uznanych przez IACET, certyfikowanych centrów telefonicznego wsparcia technicznego i narzędzi online. Spełniamy bieżące potrzeby techniczne klientów Zdalne wsparcie i monitorowanie Usługi szkoleniowe Usługi świadczone u klienta Usługi naprawcze Wsparcie na poziomie produktu, systemu i aplikacji w czasie rzeczywistym Zasoby i narzędzia online bez ograniczeń Forum do czatu i wsparcia na żywo Bezpieczne monitorowanie i diagnostyka urządzeń oraz alarmy Kursy prowadzone przez wykładowcę i komputerowe lub internetowe Wirtualne sale szkoleniowe Ocena szkoleń Stanowiska robocze i pomoce stanowiskowe Inżynieria elementów wbudowanych Konserwacja profilaktyczna Migracje i konwersje Rozruch i przekazanie do eksploatacji Regeneracja produktu Usługi naprawcze w pełnym zakresie marek i produktów automatyki przemysłowej Roczne umowy remontowe Zapewnij maksymalną wydajność swojej automatyki Zarządzanie aktywami MRO Kompleksowe planowanie gospodarki zasobami Usługi w zakresie niezawodności Monitorowanie gwarancji Szybki dostęp do globalnego magazynu części zapasowych Wydłużanie cyklu życia i migracje Installed Base Evaluation Identyfikacja ryzyka przestarzałości Umowy świadczenia usług w zakresie wsparcia w całym cyklu życia w celu ograniczenia ryzyka produkcyjnego Usługi w zakresie sieci i zabezpieczeń Usługi dot. trwałości użytkowej układów sterowania Zarządzanie konwergencją sieci Technologia zabezpieczeń, usługi w zakresie polityki i procedur Usługi w zakresie bezpieczeństwa Oceny bezpieczeństwa i działania korygujące Projektowanie bezpieczeństwa, usługi integracyjne i walidacyjne Zapraszamy do odwiedzenia Centrum Wsparcia Technicznego Rockwell Automation pod adresem Na stronie można uzyskać informacje i pomoc techniczną, jak również: Przeczytać uwagi techniczne/aplikacyjne Zarejestrować się w celu otrzymywania powiadomień o produktach/usługach Pobrać poprawki do oprogramowania Zadać pytanie, skorzystać z czatu na żywo, forum i o wiele więcej Zapraszamy do odwiedzenia strony wsparcia technicznego pod adresem na której można wybrać kraj i uzyskać informacje o lokalnej pomocy technicznej. Connect with us. Allen-Bradley, Connected Components Workbench, Installed Base Evaluation, LISTEN. THINK. SOLVE, PowerFlex, Rockwell Software, Studio 5000 Logix Designer, TechConnect, TorqProve, TotalFORCE są znakami towarowymi Rockwell Automation, Inc. ControlNet, DeviceNet i EtherNet/IP są znakami towarowymi ODVA, Inc. PROFIBUS jest znakiem towarowym PROFIBUS & PROFINET International. Znaki towarowe nienależące do Rockwell Automation są własnością odpowiednich firm. Publikacja 755T-BR001C-PL-P - kwiecień Rockwell Automation, Inc. Wszelkie prawa zastrzeżone. Wydrukowano w USA.
