1 Pomoce techniczne dla osób z uszkodzonym słuchem Prof. dr hab. Bogdan Szczepankowski Uniwersytet Kardynała Stefana Wyszyńskiego / Społeczna Akademia Nauk / Fundacja F-TPG

2 Pomoce techniczne dla osób z uszkodzonym słuchem indywidualne aparaty słuchowe implanty kostne, ślimakowe i pniowe urządzenia wspomagające nauczanie dzieci z uszkodzonym słuchem urządzenia techniczne stosowane w miejscach publicznych urządzenia osobistego użytku ułatwiające życie i wspomagające proces rehabilitacji

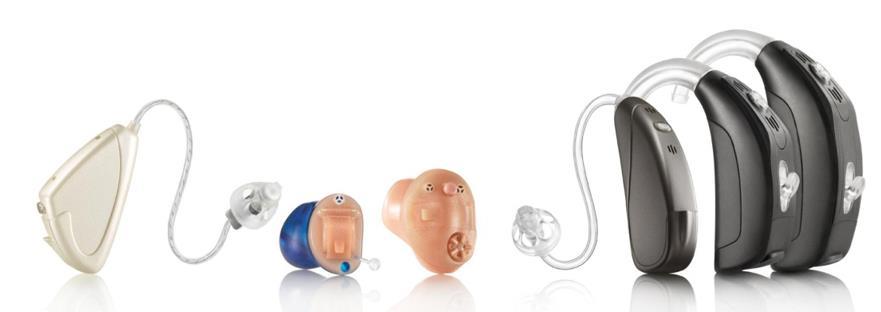

3 Aparaty słuchowe i implanty

4 Najprostszy aparat słuchowy przyłożona do ucha otwarta dłoń poprawia słuch o ok. 5 decybeli

5 Historia aparatów słuchowych Pierwsze aparaty trąbki słuchowe, tuby konwersacyjne, słuchawki naturalne itp. (XVIII-XIX wiek) aparaty słuchowe elektryczne z mikrofonem węglowym ( ) aparaty słuchowe lampowe ze wzmacniaczem elektroakustycznym ( ) aparaty słuchowe tranzystorowe pudełkowe analogowe ( ) aparaty tranzystorowe zauszne analogowe ( ) aparaty tranzystorowe wewnątrzuszne analogowe ( ) aparaty słuchowe zauszne i wewnątrzuszne cyfrowe (od 1995 r.)

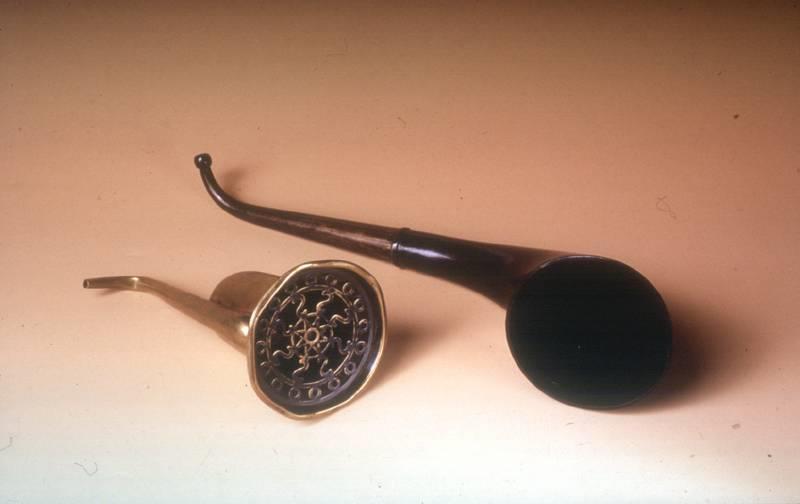

6 Trąbki słuchowe (XVIII-XIX w.)

7 Tuby konwersacyjne (XIX wiek)

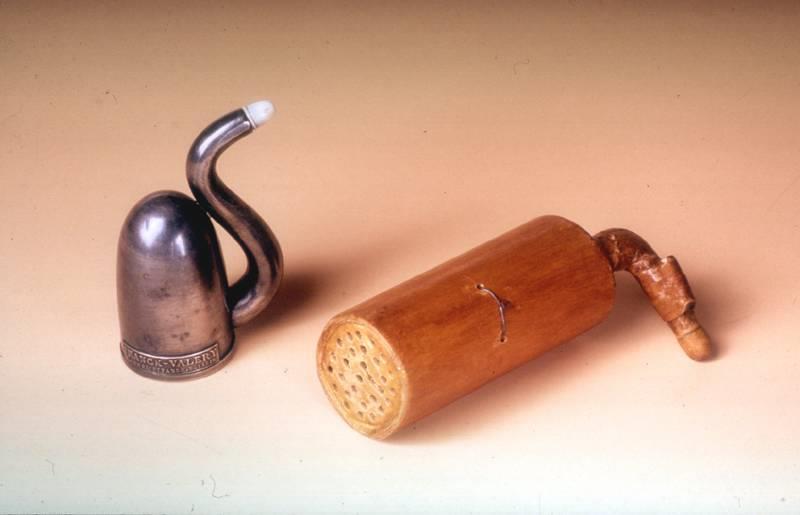

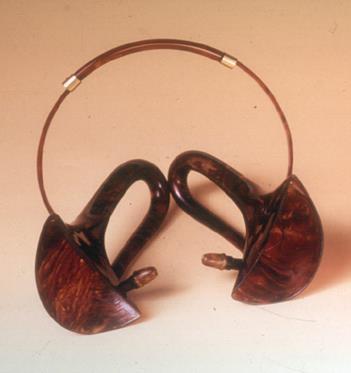

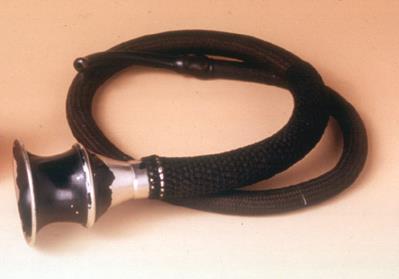

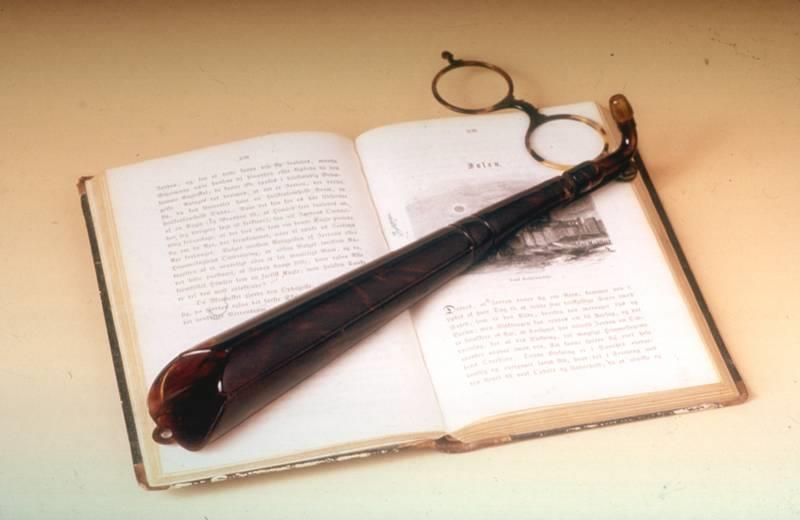

8 Słuchawki naturalne (XIX wiek) J.G.Itard i jego słuchawki z 1821 r.

9 Aleksander Graham Bell ( ) fizyk i nauczyciel dzieci głuchych, dążąc do wynalezienia pierwszego w historii aparatu słuchowego niechcący wynalazł... telefon. Było to w 1876 roku.

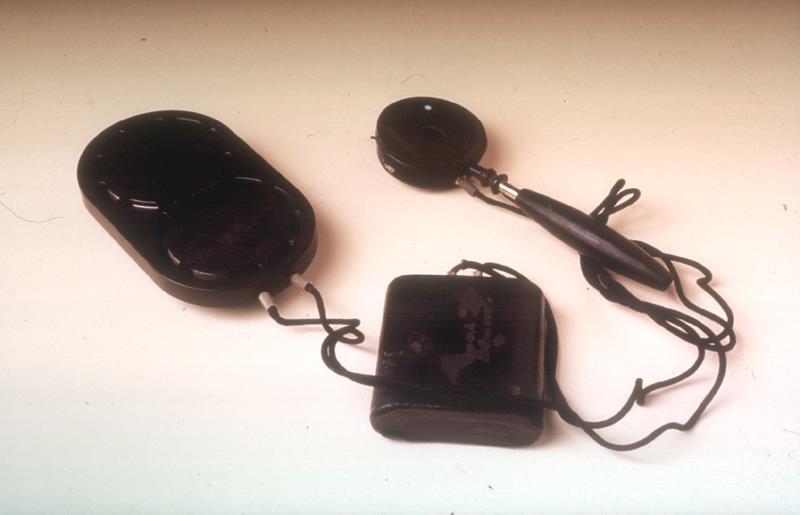

10 Węglowe aparaty słuchowe wg pomysłu A.G.Bella były produkowane do lat czterdziestych XX wieku w USA i w Europie

11 Miller Reese Hutchison Miller Reese Hutchison ( ), amerykański inżynier, był twórcą pierwszych aparatów słuchowych wzmacniających dźwięki. Swój pierwszy aparat słuchowy, o podobnej technologii jak aparaty Bella opracował ok r. W 1906 r. stworzył pierwszy przenośny węglowy aparat słuchowy, który nazwał Acousticon. Jedną z pierwszych użytkowniczek jego aparatów była królowa Danii Aleksandra.

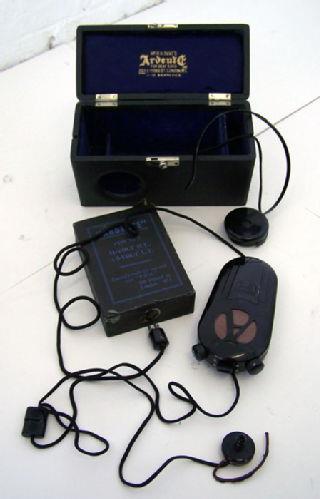

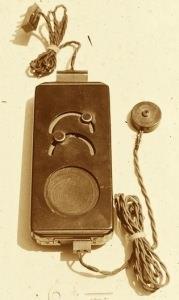

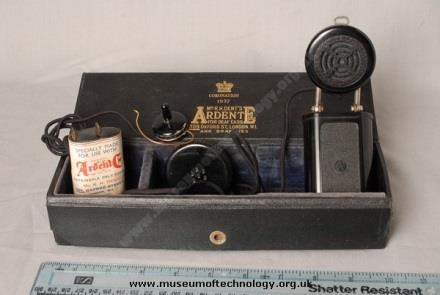

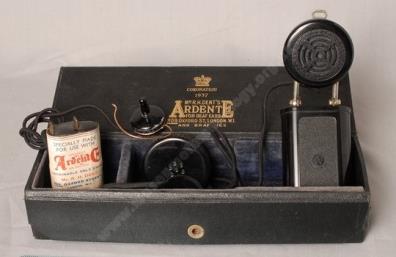

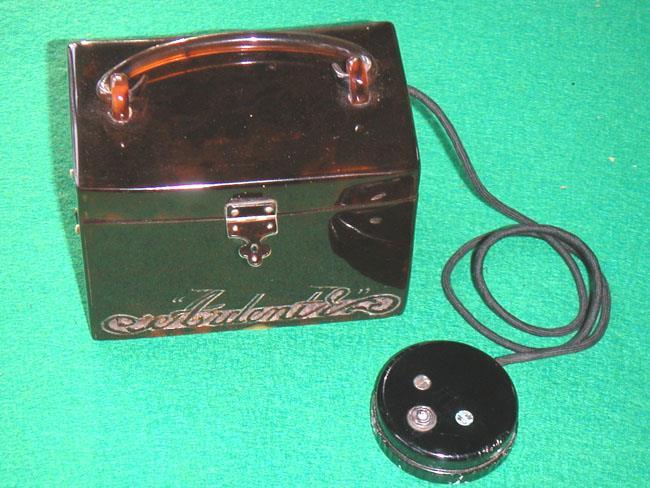

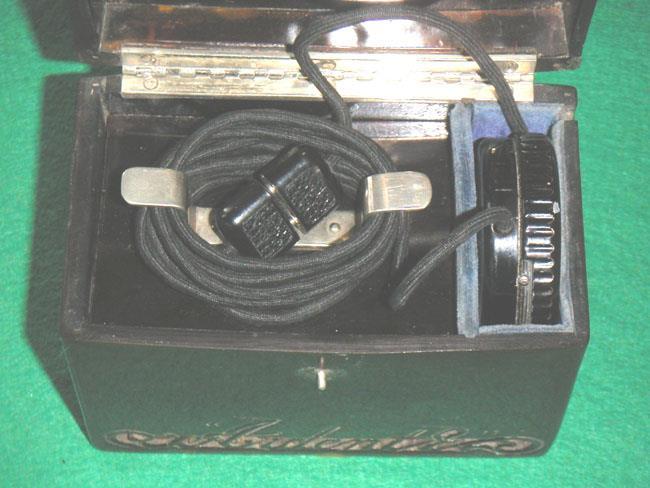

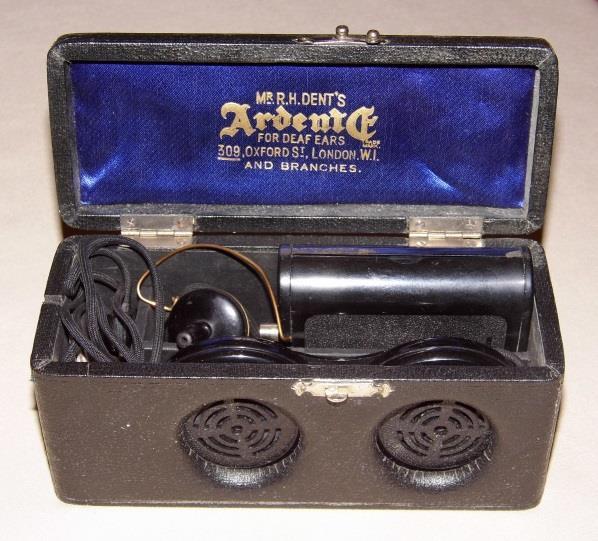

12 Angielskie aparaty słuchowe węglowe Ardente z lat

13 Jeden z pierwszych aparatów słuchowych lampowych z 1924 r. Pierwsze aparaty słuchowe lampowe pojawiły się po wynalezieniu próżniowej lampy elektronowej. Początkowo jednak nie były przyjazne dla użytkownika.

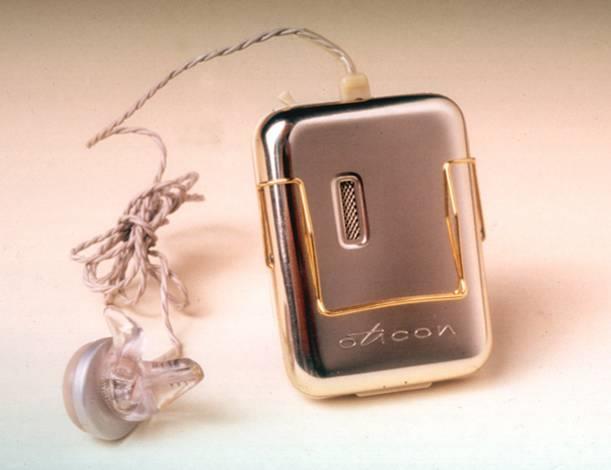

14 Lampowy aparat słuchowy Oticon z 1946 r. Próżniowe lampy elektronowe Stopniowo postępowała miniaturyzacja

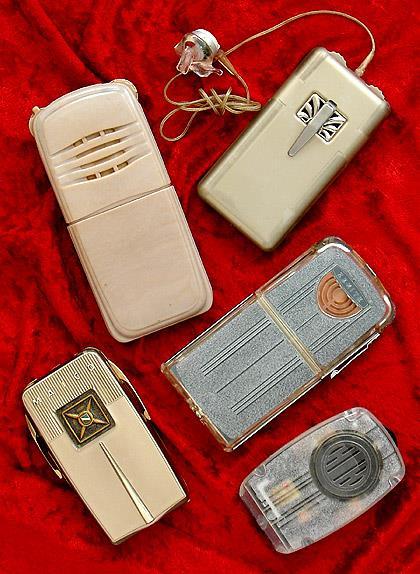

15 Lampowe aparaty słuchowe z lat pięćdziesiątych XX wieku

16 Mój pierwszy aparat słuchowy Acousticon z 1949 roku Był to aparat lampowy, ale już stosunkowo niewielki. Nosiło się go przy pasku lub w kieszeni, słuchawka noszona w uchu była połączona z aparatem kablem elektrycznym.

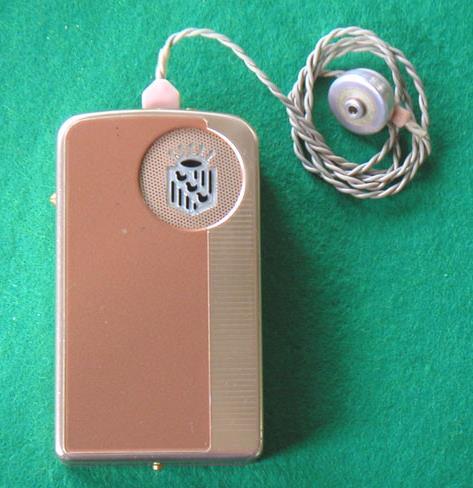

17 Lampowy aparat słuchowy z końca lat pięćdziesiątych XX wieku

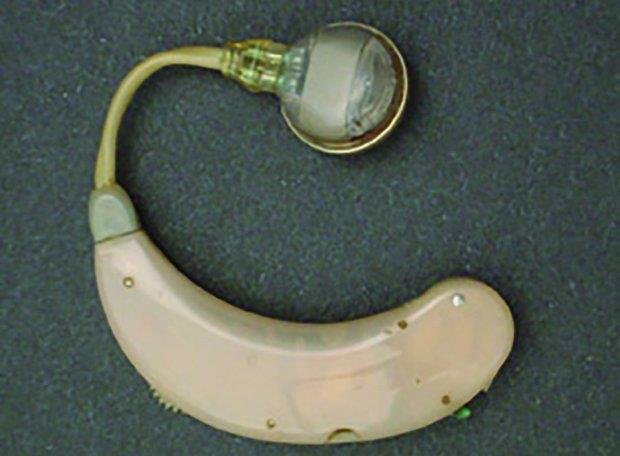

18 Pierwsze aparaty zauszne Pierwszy aparat słuchowy mieszczący się za uchem nazwany Diplomat, został wyprodukowany przez amerykańską firmę Zenith w 1956 r. Zamiast lamp zastosowano w nim 4 tranzystory germanowe. Aparat ten był jednak dość duży (ponad 7 cm długości).

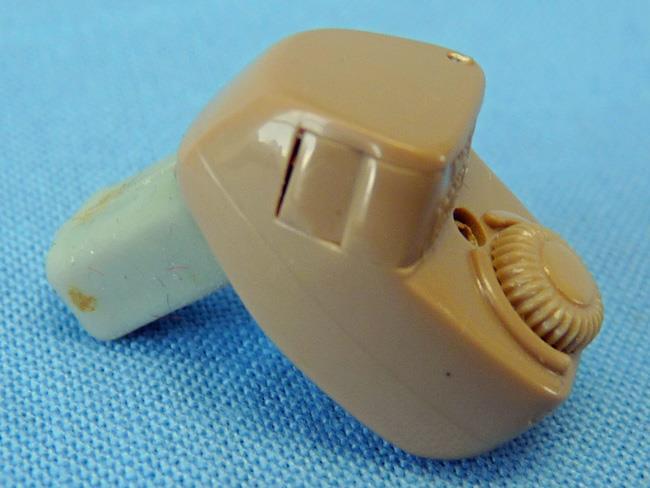

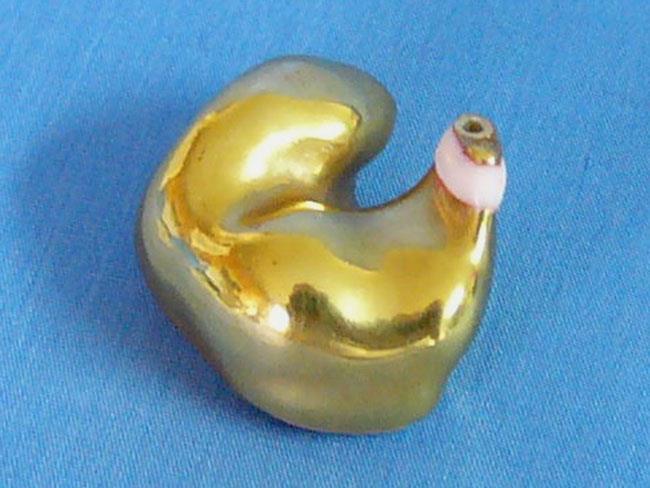

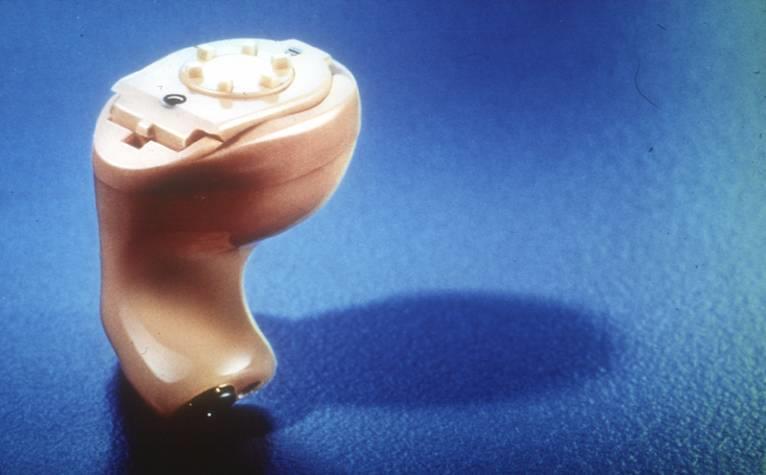

19 Pierwsze aparaty wewnątrzuszne pojawiły się w latach sześćdziesiątych XX wieku, także w Europie (Oticon). Acousticon (USA) Maico (USA) Earmaster (USA) Oticon (Dania)

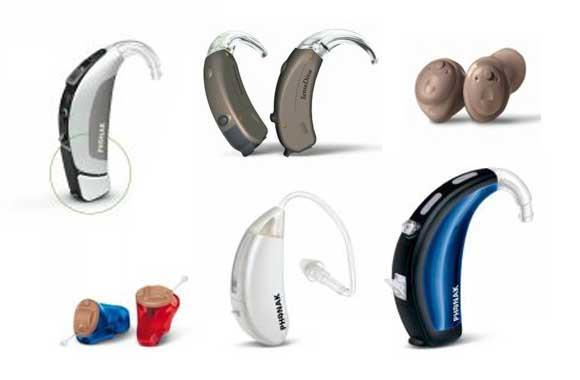

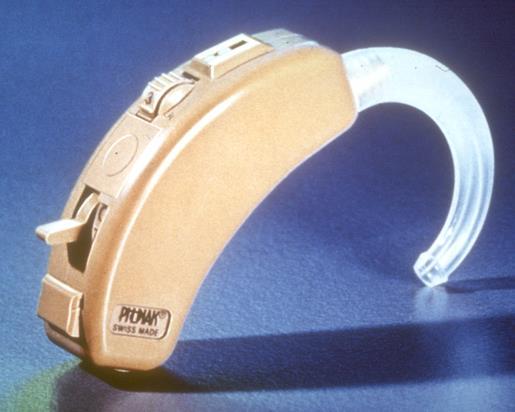

20 Współczesne aparaty słuchowe zazwyczaj są umieszczane za uchem lub bezpośrednio w małżowinie usznej

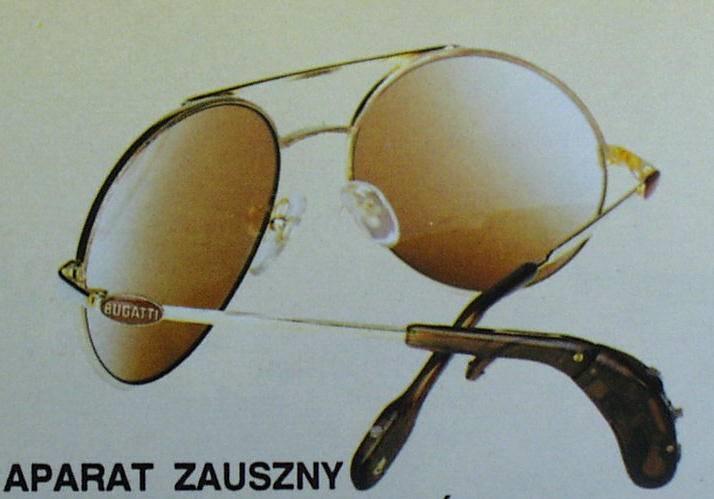

21 Aparat słuchowy w okularach W OPRAWIE OKULAROWEJ Aparat słuchowy zauszny może być zamontowany w okularach za pomocą specjalnego adaptera

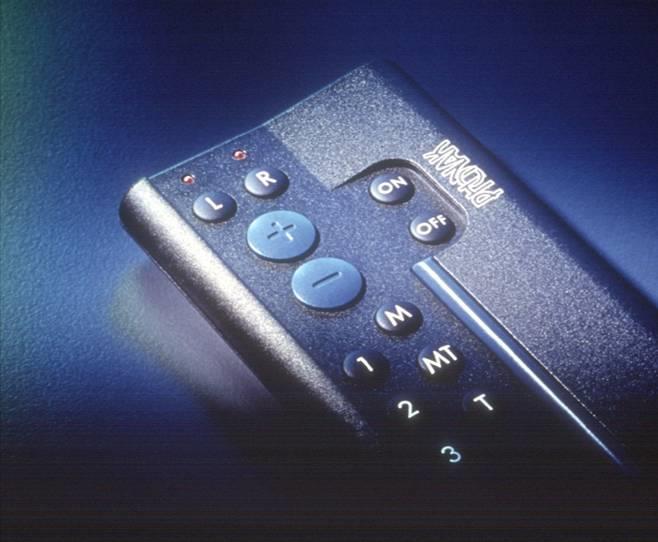

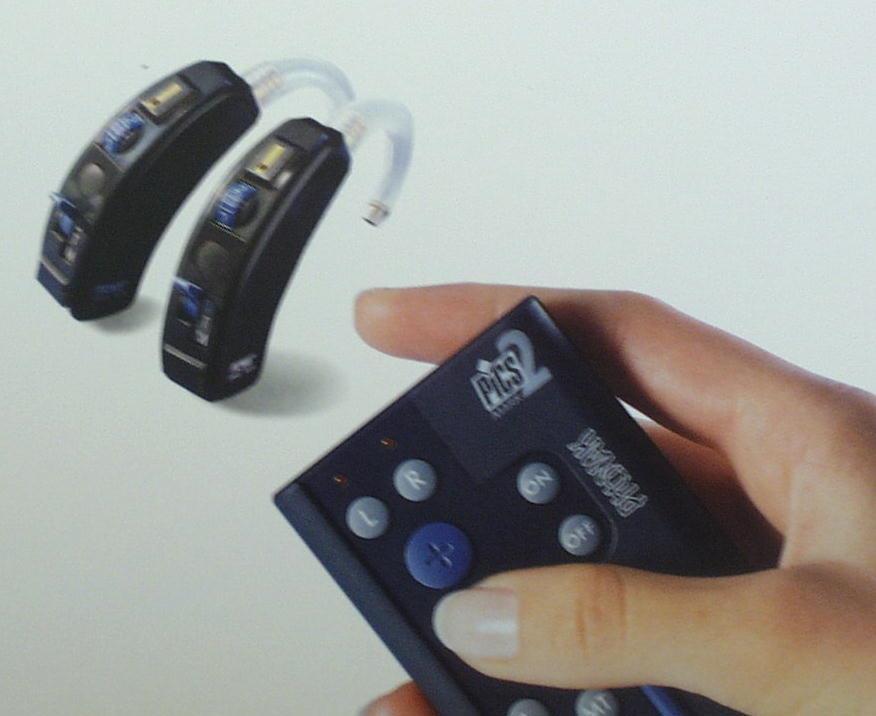

22 Aparaty słuchowe dla osób starszych i niepełnosprawnych mogą być sterowane za pomocą pilota

23 Współczesny cyfrowy aparat słuchowy Aparaty nowej generacji mają słuchawkę we wkładce usznej, a więc znacznie bliżej błony bębenkowej niż w typowym aparacie zausznym. Dzięki temu odbiór jest znacznie lepszy. Słuchawka jest połączona z aparatem cienkim przewodem elektrycznym.

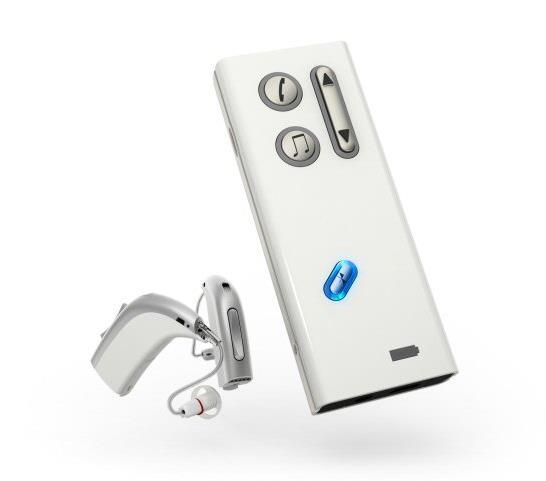

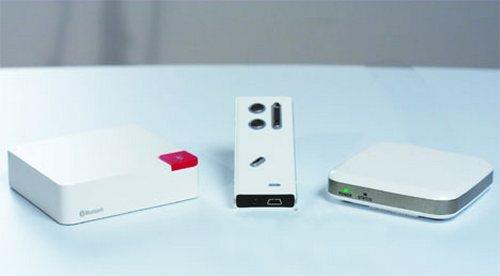

24 Streamer wynalazek XXI wieku Streamer to lekkie, noszone na szyi urządzenie pozwalające na łączenie aparatów słuchowych z innymi urządzeniami, takimi jak: telewizor telefon domowy i komórkowy mikrofon bezprzewodowy odtwarzacz mp3 komputer Streamer pełni również funkcję pilota do aparatów słuchowych

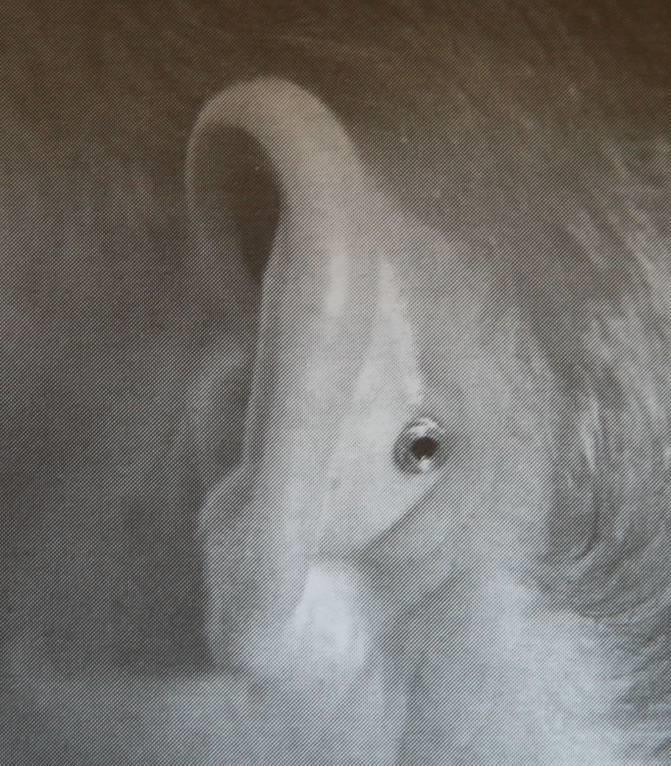

25 Aparat słuchowy Retro X z implantem Aparat słuchowy Retro X jest wyposażony w tytanowy dźwiękowód wszczepiany w tkanki i dochodzący do kanału słuchowego

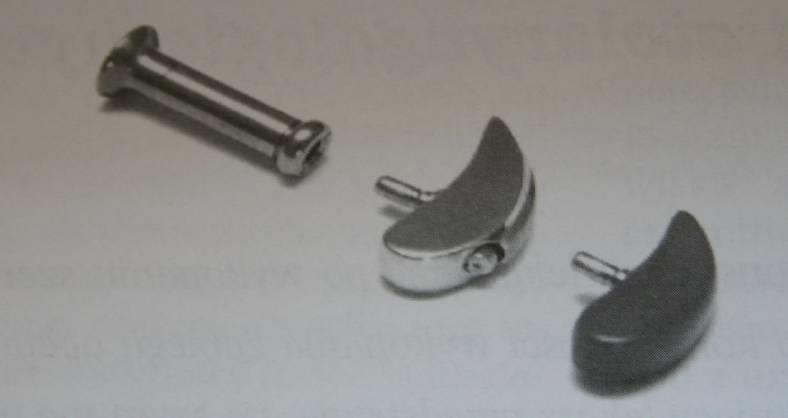

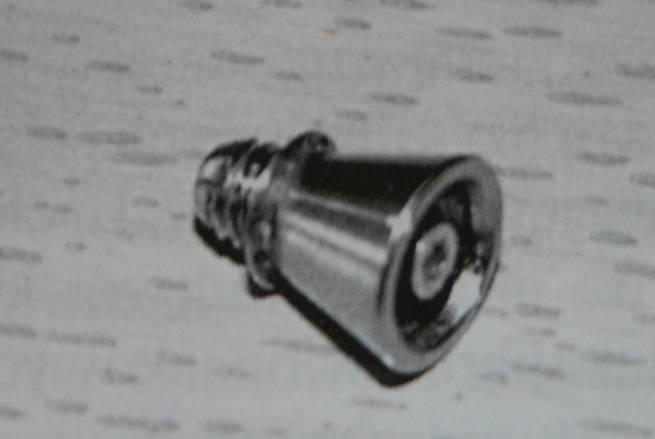

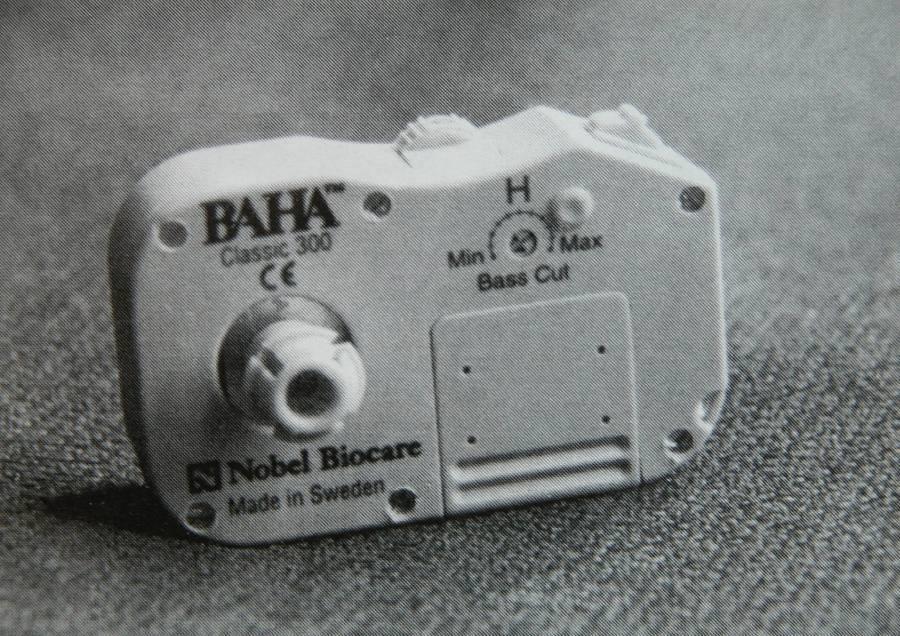

26 Aparat słuchowy BAHA z implantem Aparat BAHA jest wyposażony w śrubę tytanową zakotwiczaną w kości skroniowej

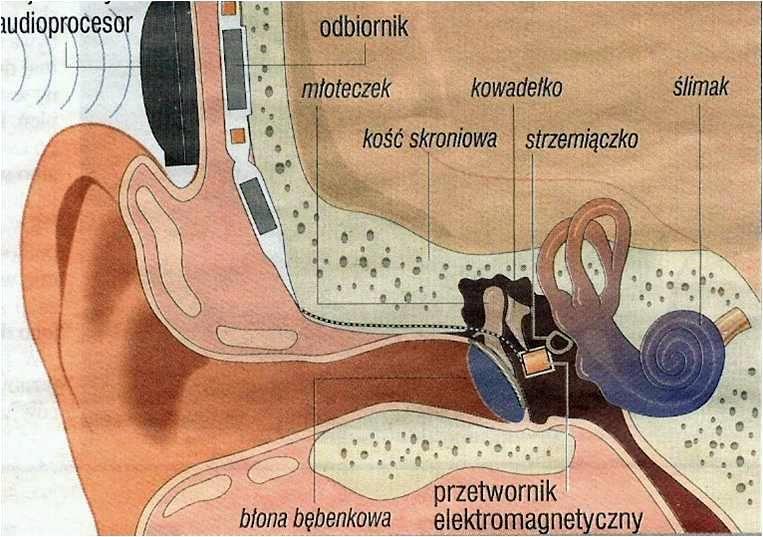

27 Implant ucha środkowego przekazuje wzmocniony dźwięk bezpośrednio do układu kosteczek słuchowych

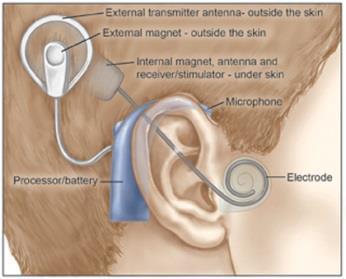

28 Implant ślimakowy Wszczepione do ślimaka elektrody umożliwiają przekazywanie informacji dźwiękowej, niestety jeszcze w sposób niedoskonały

29 Implant pniowy

30 Urządzenia wspomagające nauczanie dzieci z uszkodzonym słuchem

31 Tak to wyglądało jeszcze 30 lat temu

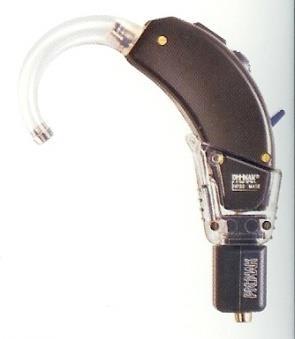

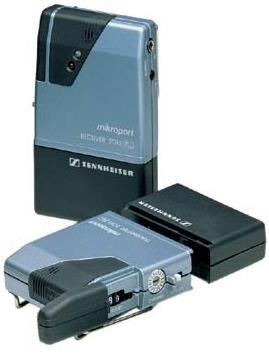

32 System FM umożliwia łączność pomiędzy nauczycielem a uczniem Nauczyciel korzysta z nadajnika z mikrofonem, a uczniowie mają odbiorniki przekazujące głos nauczyciela do ich aparatów słuchowych

33 Schemat systemu FM

34 Programy komputerowe Istnieje coraz więcej programów komputerowych wspomagających rewalidację, komunikowanie się oraz naukę mowy i języka

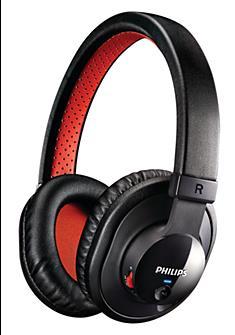

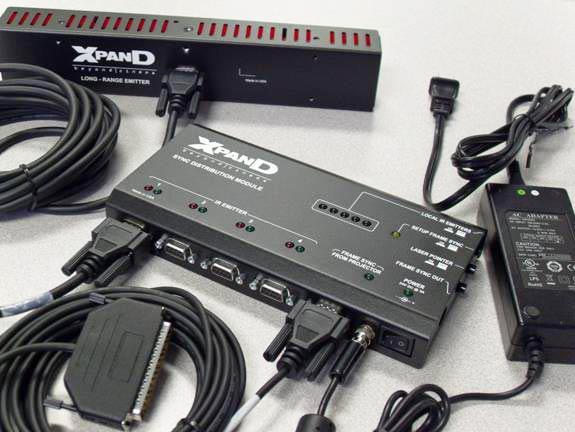

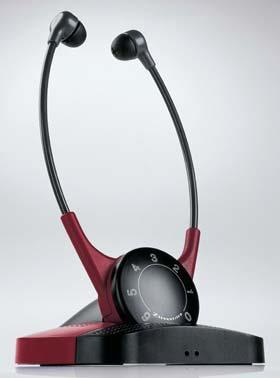

35 Urządzenia na podczerwień Zestaw urządzeń z promiennikiem podczerwieni może być zainstalowany w sali konferencyjnej. Odbiór dźwięku jest możliwy przez aparaty słuchowe lub specjalne słuchawki.

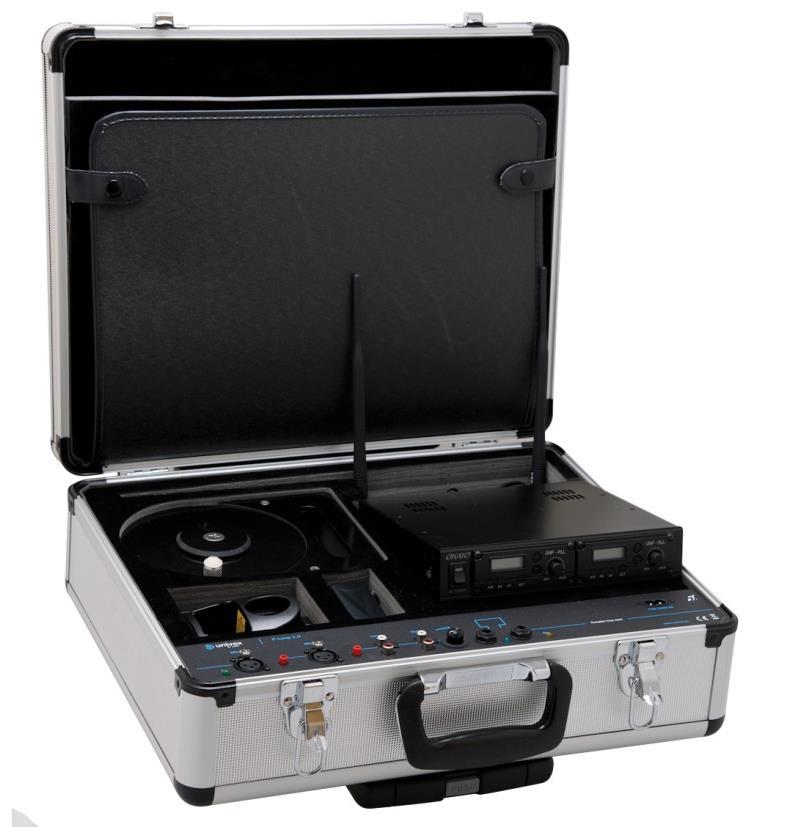

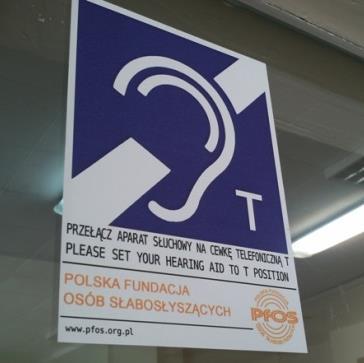

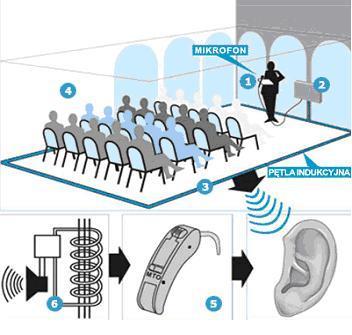

36 Pętle indukcyjne Zestaw przenośny do małych sal konferencyjnych i klas szkolnych. U góry po lewej piktogram informacyjny.

37 Urządzenia osobistego użytku

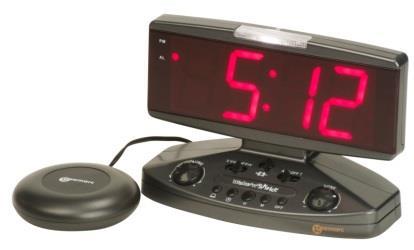

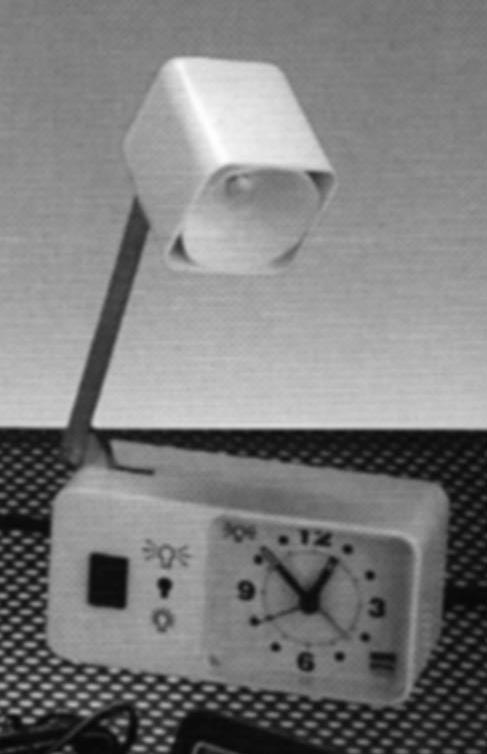

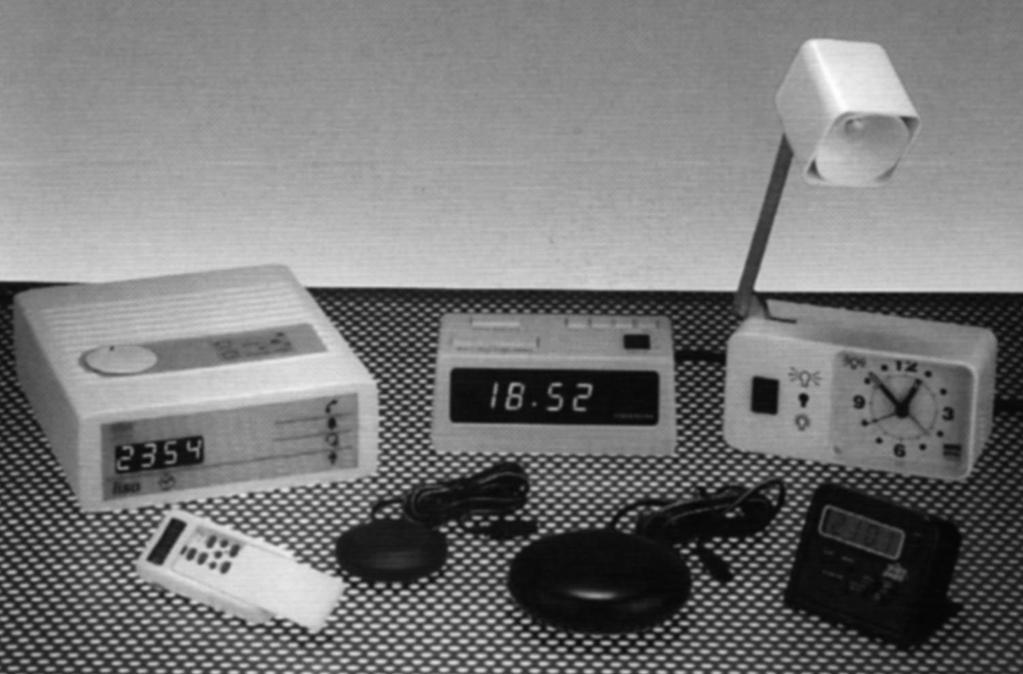

38 Budziki dla osób niesłyszących Budziki dla osób niesłyszących są wyposażone w alarm świetlny lub wibracyjny

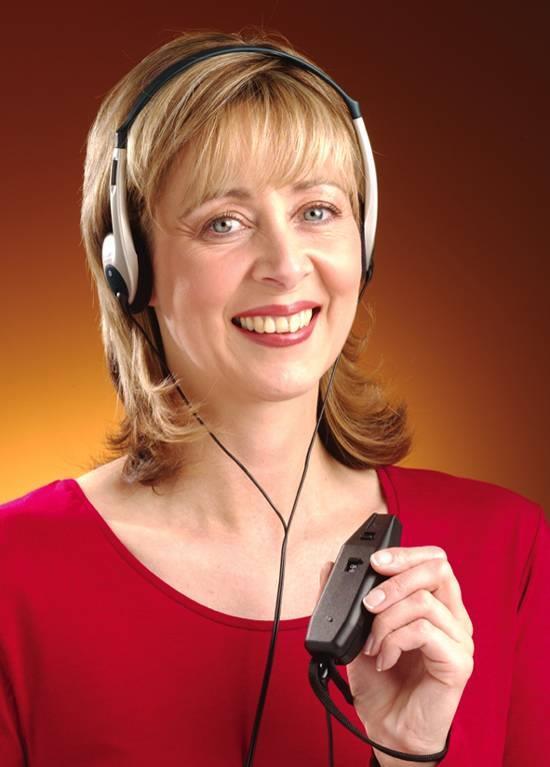

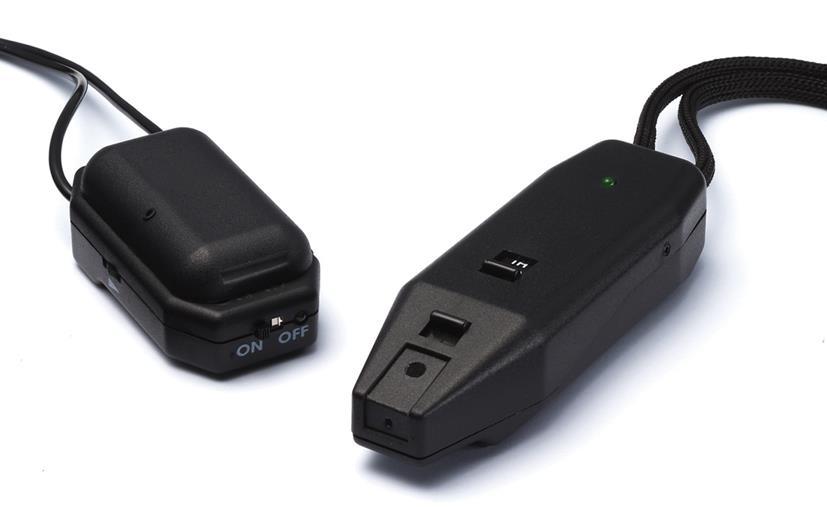

39 Indywidualny system FM Conversor z mikrofonem kierunkowym

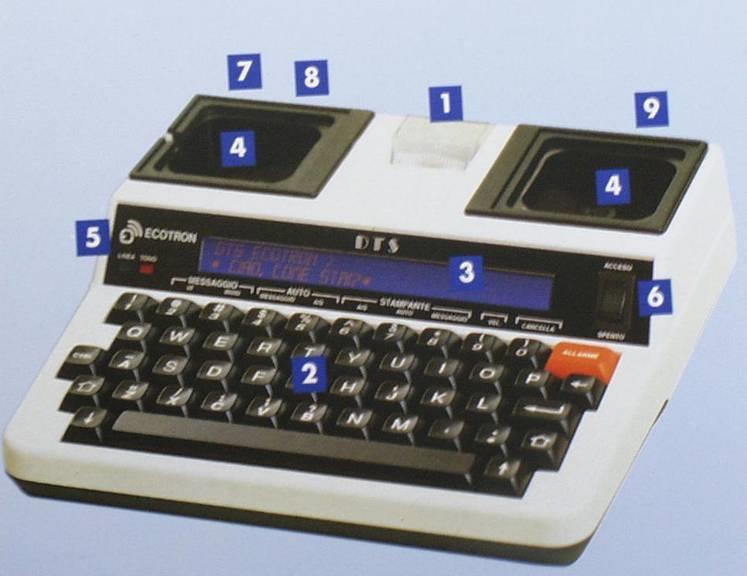

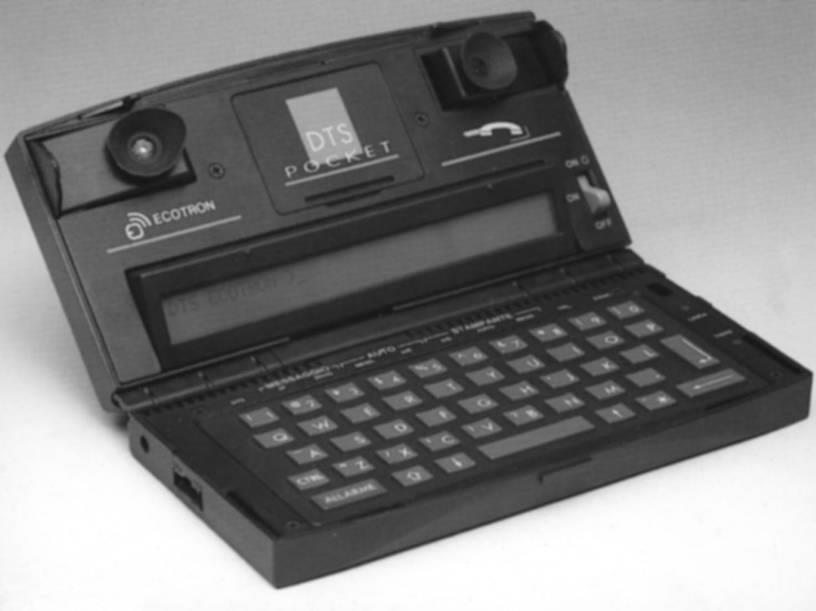

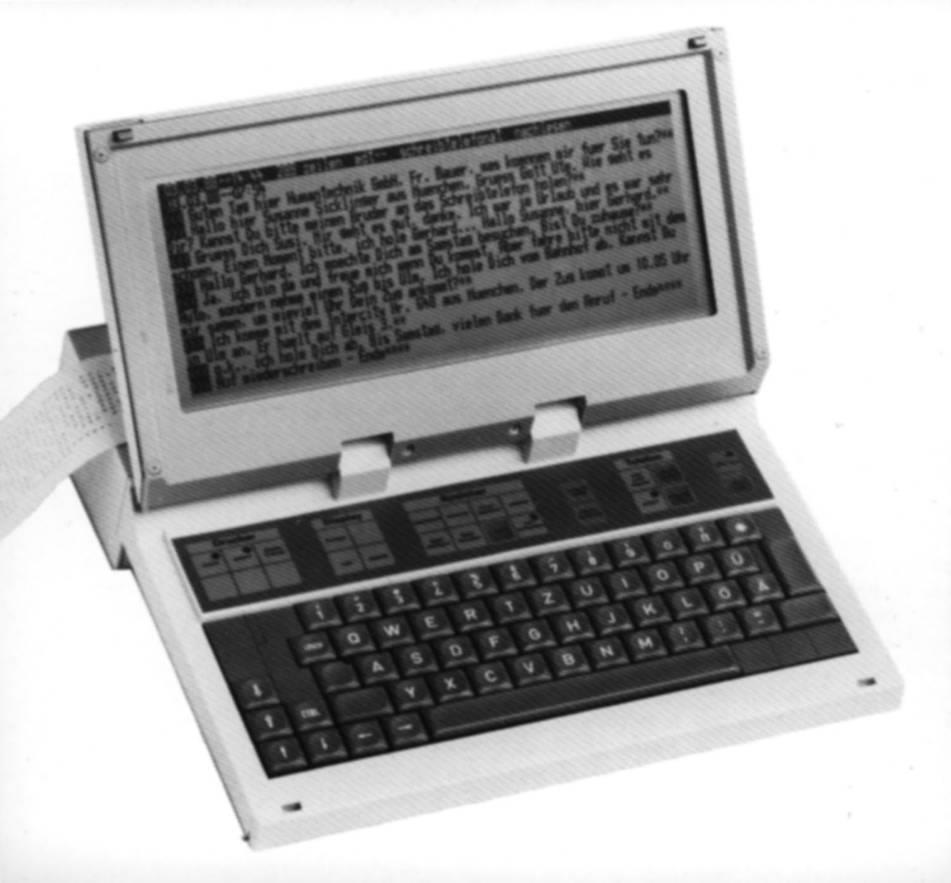

40 Tekstofon ciekawostka historyczna Wynaleziony w USA w 1965 roku przez wiele lat umożliwiał przesyłanie tekstów pisanych, widocznych równocześnie na ekranach u obu rozmówców. Dziś został zastąpiony przez łączność za pośrednictwem internetu.

41 Telefon uniwersalny Telefon uniwersalny ze wzmacniaczem akustycznym i klawiaturą alfanumeryczną może być wykorzystywany zarówno przez osoby słyszące, niedosłyszące jak i niesłyszące.

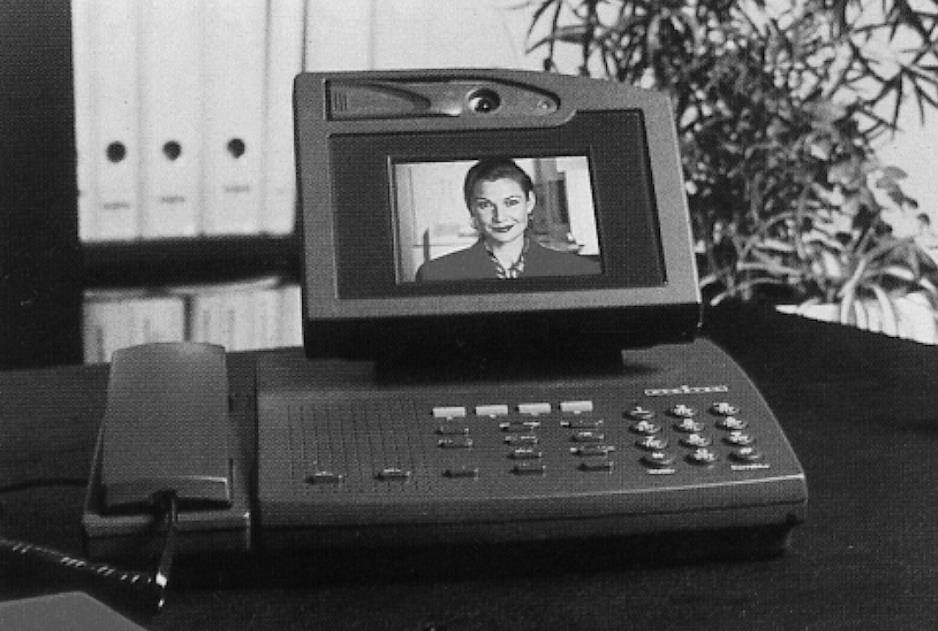

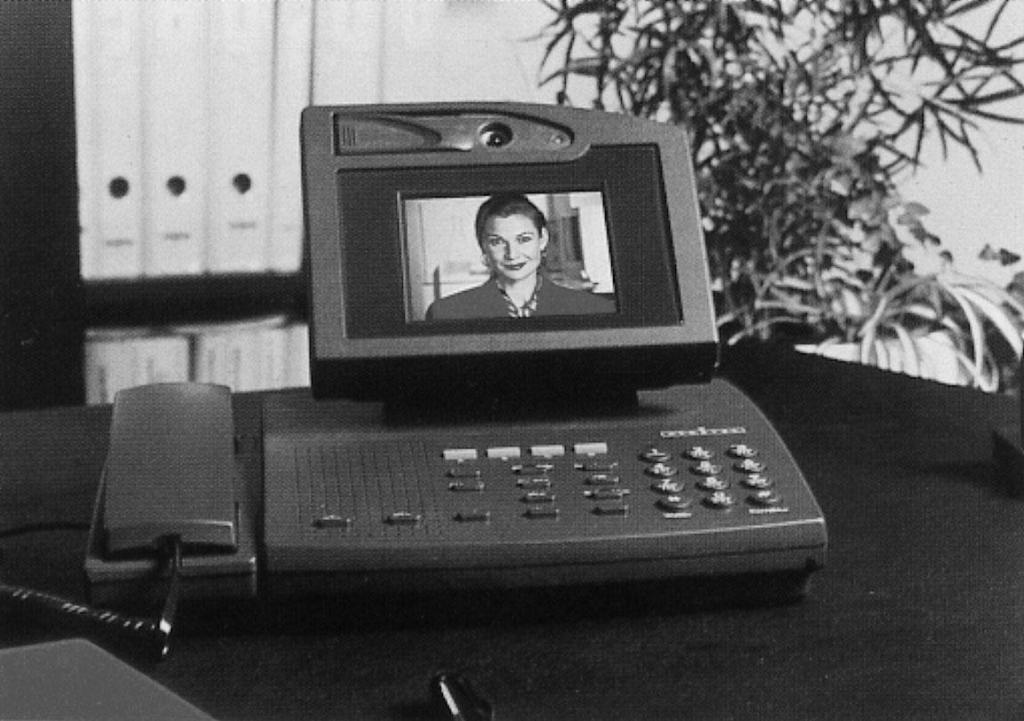

42 WI D E O TE LE F O N Wideotelefon miał umożliwiać osobom niesłyszącym porozumiewanie się za pomocą języka migowego

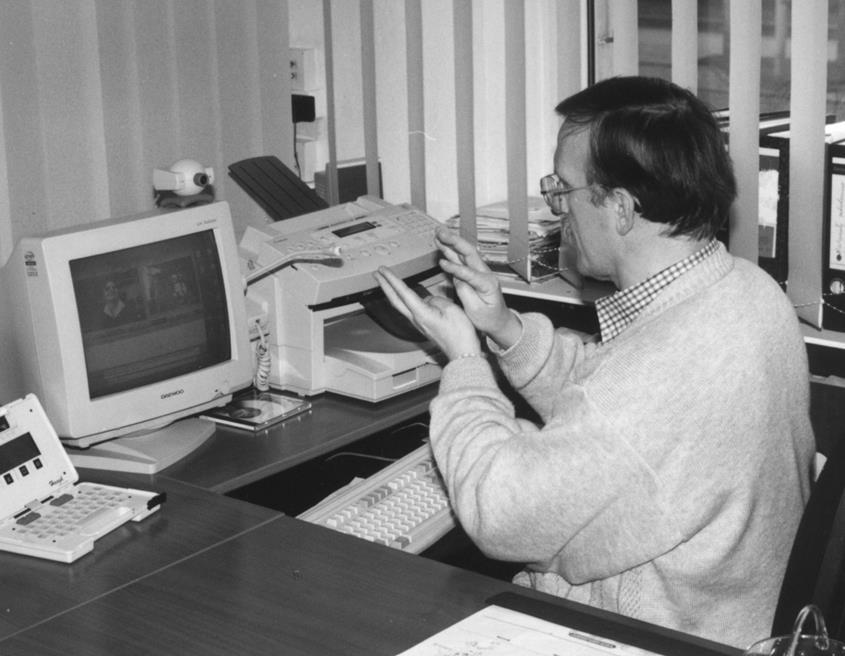

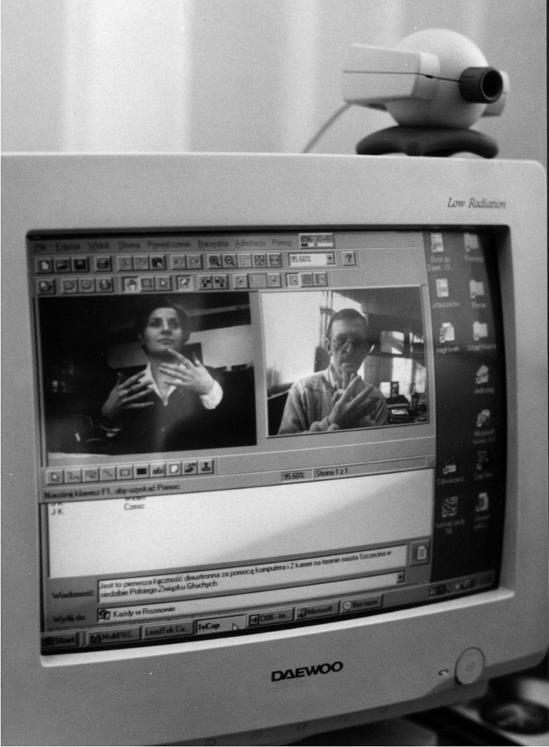

43 Porozumiewanie się przez internet Korzystając z odpowiednich programów można porozumiewać się na odległość w języku migowym za pośrednictwem internetu, można również korzystać z tłumacza języka migowego

44 Tłumacz języka migowego on-line w przypadku konieczności porozumienia się z osobą niesłyszącą, gdy nie ma w pobliżu tłumacza języka migowego można skorzystać z usługi wideotłumaczenia po połączeniu się przez internet z tłumaczem osoba głucha nawiązuje z nim kontakt migowy tłumacz przekłada wypowiedzi osoby słyszącej na język migowy oraz wypowiedzi migowe osoby głuchej na język foniczny rozmowa przebiega w zasadzie bez problemów.

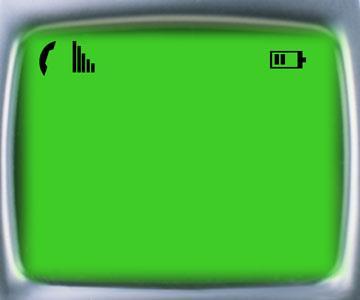

45 Telefony komórkowe zrobiły karierę wśród niesłyszących dzięki opcji SMS spotkajmy się teraz, gdzie jesteś?

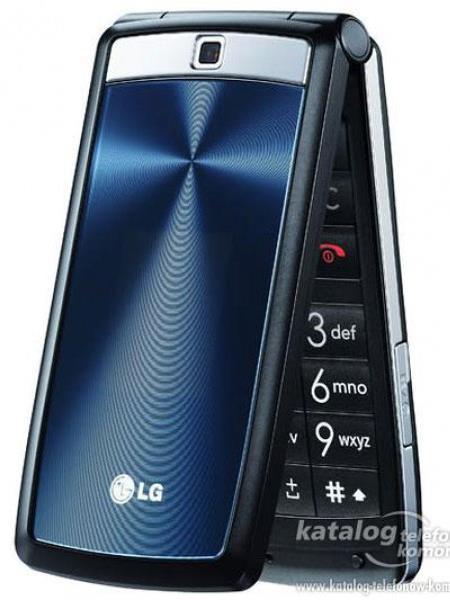

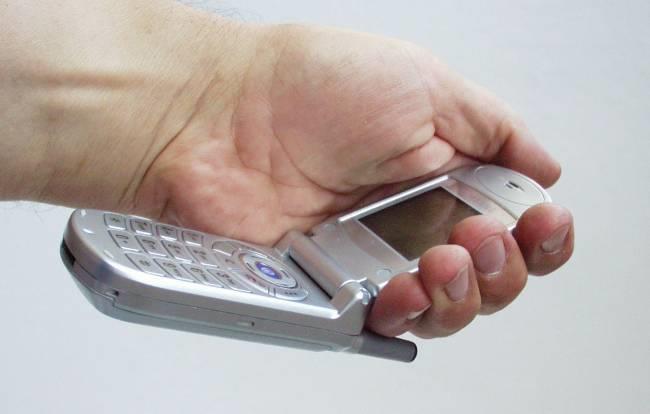

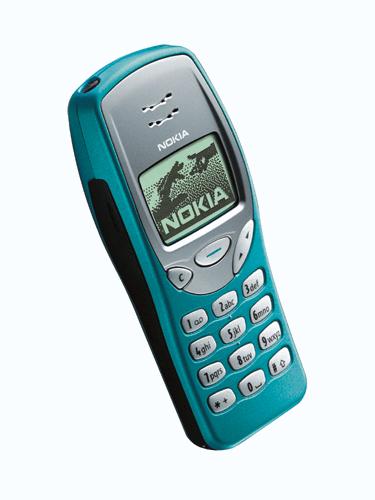

46 Telefony komórkowe dla osób niedosłyszących Nieodpowiedni (zakłócenia) Odpowiedni (brak zakłóceń) Najlepiej jednak wybrać sobie dowolny telefon i dokupić streamer, umożliwiający rozmowę bez zakłóceń w każdych warunkach

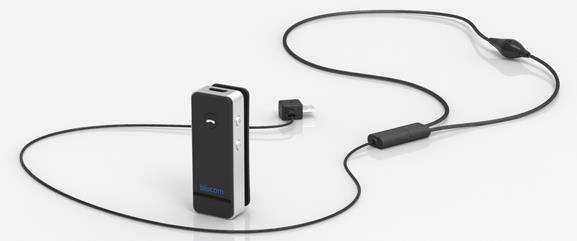

47 Urządzenie dla osób niedosłyszących ułatwiające rozmowy przez telefon komórkowy Osobista pętla indukcyjna współpracująca ze wszystkimi typami aparatów słuchowych i telefonem komórkowym wyposażonym w Bluetooth

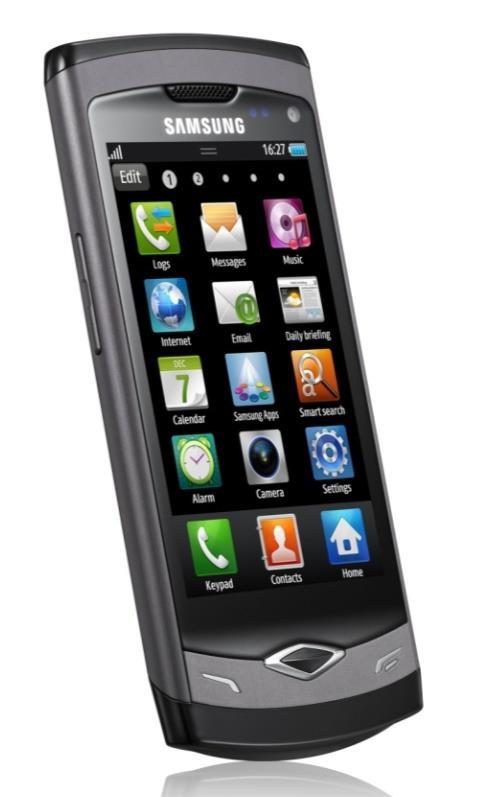

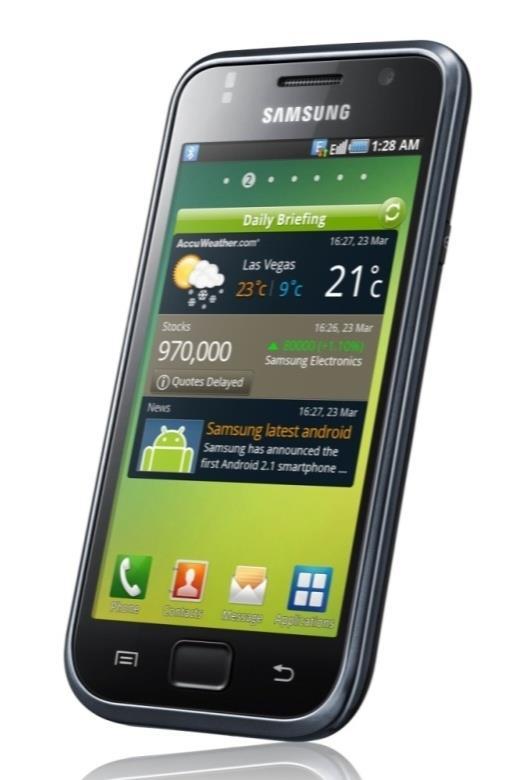

48 Wizualizacja danych Smartfony umożliwiają odbieranie bardzo wielu informacji wizualnych, a w niektórych przypadkach także rozmowę w języku migowym oraz tłumaczenie on-line.

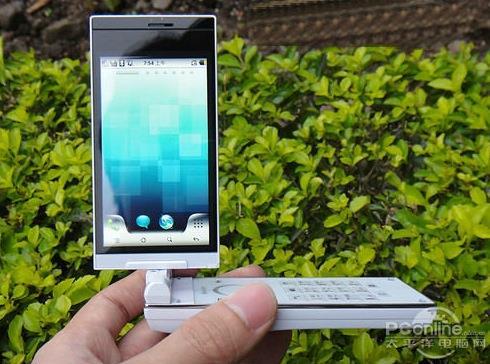

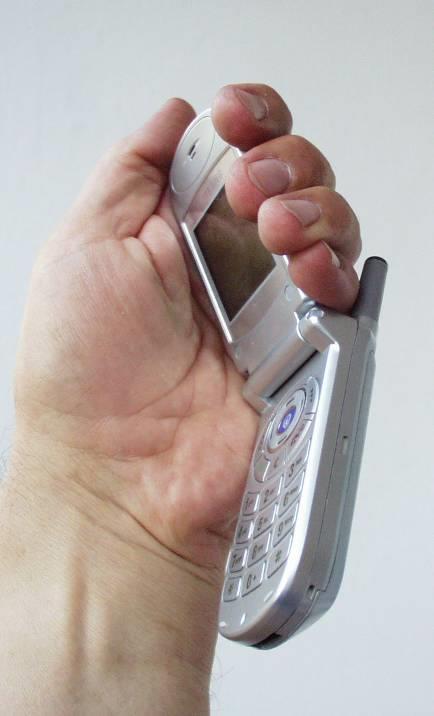

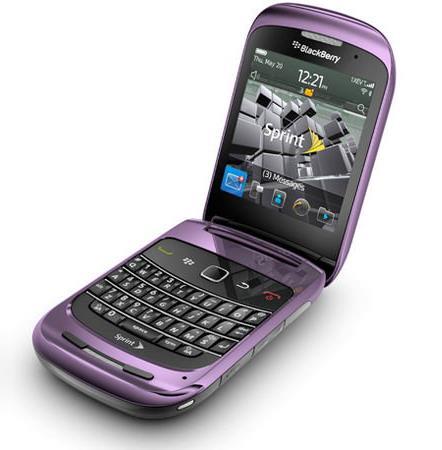

49 Obecnie niemal wszyscy producenci oferują telefony nie zakłócające aparatów słuchowych, ale do smartfonów potrzebny jest streamer

50 Projektowanie uniwersalne

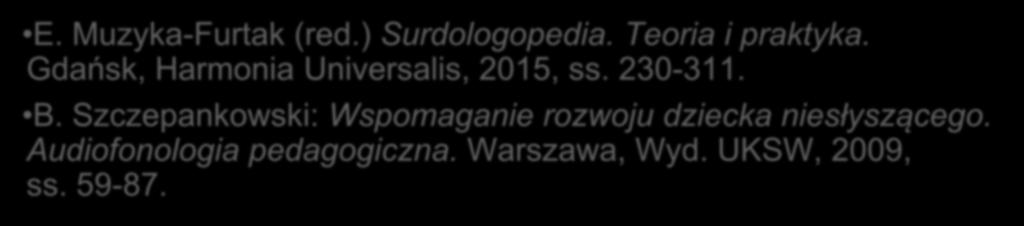

51 Więcej można znaleźć w literaturze: E. Muzyka-Furtak (red.) Surdologopedia. Teoria i praktyka. Gdańsk, Harmonia Universalis, 2015, ss B. Szczepankowski: Wspomaganie rozwoju dziecka niesłyszącego. Audiofonologia pedagogiczna. Warszawa, Wyd. UKSW, 2009, ss Ilustracje do slajdów pochodzą z literatury i internetu

52 Dziękujemy za uwagę! Zapraszamy do współpracy. Prof. dr hab. Bogdan Szczepankowski
