1 Intelligent Drivesystems, Worldwide Services KOMPAKTOWA PRZETWORNICA CZĘSTOTLIWOŚCI DO ZDECENTRALIZOWANYCH ZASTOSOWAŃ PL NORDAC BASE PRZETWORNICA CZĘSTOTLIWOŚCI SK 180E NORDAC BASE SK 180E

2 ŁATWE WDRAŻANIE RODZINA PRODUKTÓW NORDAC BASE RoHS 2011/65/EU NORDAC BASE Zalety stosowania przetwornicy częstotliwości do sterowania silnikiem elektrycznym są oczywiste. Oprócz typowych funkcji podstawowych, takich jak regulacja prędkości obrotowej i komunikacja z układami sterowania, nowoczesne przetwornice częstotliwości oferują np. funkcje automatycznego pozycjonowania i funkcje bezpieczeństwa. Tym niemniej w wielu zastosowaniach nie wykorzystuje się w pełni ogromnego zakresu funkcji nowoczesnych przetwornic częstotliwości. Aby wypełnić lukę, która powstała między prostymi softstartami silników i zaawansowanymi urządzeniami, firma NORD opracowała kompaktową przetwornicę częstotliwości. Koncentruje się ona na ważnych funkcjach technologii pomp i techniki transportu (PI / regulacja prędkości obrotowej, oszczędność energii, komunikacja z urządzeniami peryferyjnymi), co powoduje istotne oszczędności już w momencie zakupu urządzeń techniki napędowej. 2 NORDAC BASE SK 180E

3 n Wszystkie powszechnie stosowane funkcje napędu n Prąd upływowy <16 ma n Jednolita struktura parametrów n Praca samodzielna (wbudowany zasilacz 24 V) n 3 wejścia cyfrowe i 2 wyjścia cyfrowe n 2 wejścia analogowe (można je stosować do zadanych wartości prądu lub napięcia bądź można skonfigurować jako wejścia cyfrowe np. czujników) n 4 zestawy parametrów, przełączane online n Regulator procesu / regulator PI n Funkcja oszczędzania energii: Automatyczna adaptacja strumienia magnesującego Opcjonalnie n Wbudowany interfejs AS-i n Powszechnie stosowane moduły magistralowe n Moduły WE/WY n Złącza systemu (np. Harting HAN 10E) n Wariant dla strefy ATEX 22-3D n Różne opcje obsługowe (przełączniki, potencjometry lub moduły do parametryzacji) oszczędzania energii n Automatyczna adaptacja strumienia magnesującego dla zastosowań w zakresie pomp/wentylatorów n Duży efekt oszczędzania energii n Łatwość ustawiania za pomocą parametrów Filtr sieciowy EMC klasy C1 n We wszystkich urządzeniach 230 V/400 V jest wbudowany filtr sieciowy. n Idealny do aplikacji w środowisku mieszkalnym dzięki zgodności z klasą C1 (w przypadku montażu na silniku) lub z klasą C2 (w przypadku montażu naściennego z kablem silnika o długości do 5 m) n Dzięki niskiemu prądowi upływowemu (<16mA) nadaje się do dla pracy z wyłącznikami różnicowo-prądowymi czułymi na każdy rodzaj prądu Regulator procesu, regulator PI n Wszystkie urządzenia NORDAC BASE mają wbudowane wejścia analogowe. n Możliwość osobnego ustawiania udziału członu P i I n Regulacja wysokiej jakości. NORDAC BASE SK 180E 3

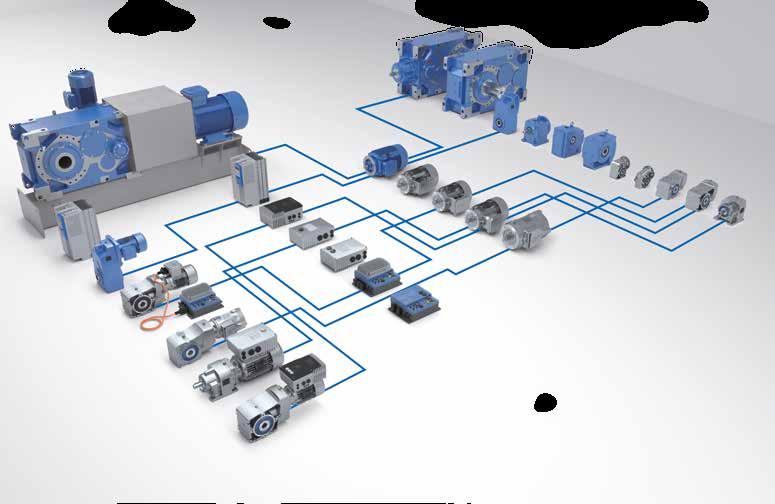

4 NORD ELECTRONIC DRIVESYSTEMS CENTRALNA I ZDECENTRALIZOWANA ELEKTRONIKA PRZETWORNICA CZĘSTOTLIWOŚCI NORDAC Zalety n Skalowalna funkcjonalność elastyczność wyposażenia i działania n Największe na rynku momenty obrotowe do każdego zadania napędowego n Łatwość uruchomienia i obsługi (opcjonalne / zależne od urządzenia) n POSICON zintegrowany tryb pozycjonowania i praca synchroniczna n Funkcjonalność PLC związana z techniką napędową n Eksploatacja silników asynchronicznych i synchronicznych n Funkcja oszczędzania energii przy obciążeniu częściowym n Wysoka jakość regulacji dzięki sterowaniu wektorem prądu n Praca 4-kwadrantowa n Wewnętrzny prostownik hamowania do sterowania hamulcem silnikowym n Sterowanie i zamknięty układ regulacji n STO i SS1 wbudowane bezpieczeństwo funkcjonalne n Wbudowany filtr sieciowy w celu spełnienia przepisów EMC n Kompatybilność z systemami magistralowymi znajdującymi się na rynku n Narzędzia do obsługi i parametryzacji oraz prosta struktura parametrów NORDAC PRO SK 500E NORDAC FLEX SK 200E NORDAC BASE SK 180E Przetwornica częstotliwości do wszystkich zadań napędowych: duży zakres mocy i funkcjonalna możliwość rozszerzenia za pomocą wtykanych modułów opcjonalnych. Ciepło jest optymalnie odprowadzane dzięki różnym koncepcjom chłodzenia. Zdecentralizowany napęd o elastycznych możliwościach montażowych. Skalowalna funkcjonalność i elastyczność konfiguracji. Łatwa instalacja i konserwacja dzięki różnym możliwościom podłączania i łatwego przekazywania parametrów przez wymienną pamięć EEPROM. Ekonomiczny zdecentralizowany wariant do prostych zadań napędowych. Małe koszty instalacji i wytrzymała konstrukcja zapewniająca łatwy montaż poza szafą sterowniczą. Przetwornica częstotliwości n Zakres mocy do 160 kw n Montaż w szafie sterowniczej n IP20 Przetwornica częstotliwości n Zakres mocy do 22 kw n Montaż na ścianie lub na silniku n IP55, IP66 Przetwornica częstotliwości n Zakres mocy do 2,2 kw n Montaż na ścianie lub na silniku n IP55, IP66, IP69K NORDAC START SK 135E Zdecentralizowany, nie podlegający zużyciu elektroniczny rozrusznik silnika zapewniający łagodny rozruch. Wewnętrzna ochrona silnika i praca rewersyjna gwarantują elastyczną integrację w systemie. Rozrusznik silnika n Zakres mocy do 7,5 kw n Montaż na ścianie lub na silniku n IP55, IP66, IP69K 4 NORDAC BASE SK 180E

5 NAPĘDOWA Przetwornica częstotliwości n Zakres mocy do 7,5 kw n Montaż w miejscu eksploatacji n IP55, IP65 Rozrusznik silnika n Zakres mocy do 3 kw n Montaż w miejscu eksploatacji n IP65 Dystrybutor polowy do elastycznej, zdecentralizowanej instalacji. Elastyczne wyposażenie i działanie możliwość dowolnego konfigurowania zależnie od wymagań i aplikacji. Dostępny jako przetwornica częstotliwości i rozrusznik silnika. Szybkie uruchomienie dzięki różnym możliwościom podłączania. Uproszczony serwis systemu dzięki wbudowanemu wyłącznikowi konserwacyjnemu i możliwości lokalnej obsługi ręcznej. NORDAC LINK SK 250E NORDAC LINK SK 155E NORD DRIVESYSTEMS KOMPLETNE ROZWIĄZANIA NAPĘDOWE OD JEDNEGO PRODUCENTA Rozwiązania napędowe Silniki Reduktory Elektronika napędowa n Reduktory o dużej sprawności n Silniki efektywne energetycznie n Przetwornice częstotliwości i rozruszniki silnika do montażu w miejscu eksploatacji lub w szafie sterowniczej NORDAC BASE SK 180E 5

6 LICZY SIĘ TO, CO JEST W ŚRODKU BOGATE WYPOSAŻENIE PODSTAWOWE Monitor obciążenia n Monitorowanie momentu obrotowego pod obciążeniem w funkcji częstotliwości wyjściowej n Indywidualne dopasowanie monitorowania obciążenia do ochrony przed przeciążeniem urządzenia w określonych zakresach częstotliwości Dostępność we wszystkich urządzeniach Funkcja oszczędzania energii n Maksymalna sprawność przy obciążeniu częściowym n Zredukowane koszty eksploatacji dzięki oszczędności energii do 60% n Łatwość ustawiania Dostępność we wszystkich urządzeniach Funkcjonalność mechanizmu podnoszenia n Wysokiej jakości sterowanie wektorem prądu gwarantujące szybkie i dokładne podejmowanie obciążenia n Zintegrowany czoper hamowania do przekierowywania energii generatorowej do rezystora hamowania (rezystor hamowania opcjonalny) n System zarządzania hamulcami do optymalnego sterowania elektromechanicznym hamulcem zatrzymującym gwarantujący bezzużyciowe przełączanie hamulca (przez opcjonalny moduł SK CU4-MBR) Dostępność we wszystkich urządzeniach 6 NORDAC BASE SK 180E

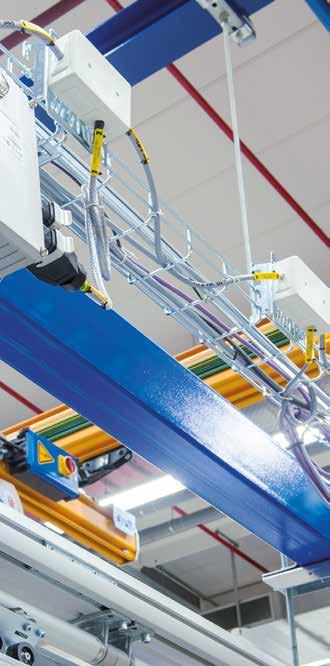

7 Regulator procesu, regulator PI n Sprzężenie zwrotne i nadzorowanie wartości rzeczywistych w celu realizacji zamkniętego obwodu regulacji (np. regulacja przepływu, regulacja kompensacyjna) n Możliwość osobnego ustawiania udziału członu P i I Dostępność we wszystkich urządzeniach Tryb pracy urządzenie główne / urządzenie podrzędne n Sterowanie jednej lub kilku przetwornic podrzędnych przez przetwornicę główną n Komunikacja przez USS lub CANopen za pomocą słowa sterującego i wartości zadanych Dostępność we wszystkich urządzeniach Wygoda obsługi n Łatwe dopasowanie do systemów komunikacyjnych dzięki opcjonalnym interfejsom (wewnętrznym / zewnętrznym). n Szybka i prosta diagnostyka dzięki dobrze widocznym wskaźnikom LED. n Dostępne różne opcje modułów przenośnych do wyświetlania, obsługi i parametryzacji n Łatwa obsługa i parametryzacja dzięki logicznej strukturze parametrów i intuicyjnemu rozmieszczeniu elementów obsługowych. Dostępność we wszystkich urządzeniach NORDAC BASE SK 180E 7

8 WSZECHSTRONNOŚĆ I TRWAŁOŚĆ MAŁE URZĄDZENIA O DUŻYCH MOŻLIWOŚCIACH PLC Inteligentna elektronika napędowa z wbudowaną funkcjonalnością PLC odciąża nadrzędny układ sterowania systemu. Pozwala to na modułową strukturę systemu. Dane użytkowe mogą być analizowane przez PLC w czasie rzeczywistym, aby np. zoptymalizować możliwości diagnostyczne. Funkcjonalność PLC pozwala na reagowanie w aplikacji w zależności od sytuacji. n Możliwość programowania PLC za pomocą narzędzia NORD CON (IEC , Tekst Strukturalny ST i Lista Instrukcji IL) Brak opłat licencyjnych i innych kosztów w okresie użytkowania. n Łatwość integracji funkcji sterowania dostosowanych do wymagań klienta za pomocą PLC. Analiza danych z czujników i sterowanie aktuatorami zastępuje sterowanie maszynami i napędami. n Dostępność bloków funkcyjnych Motion Control do sterowania przemieszczeniami w oparciu o standard PLCopen. Zastosowania n Kontrola / sterowanie jednym urządzeniem lub kilkoma urządzeniami przez przetwornicę częstotliwości Dostępność we wszystkich urządzeniach Nowoczesne systemy automatyzacji Interfejs AS-i Nowoczesne systemy automatyzacji muszą spełniać różne wymagania, których ekonomiczna realizacja zależy od wyboru odpowiedniego systemu magistralowego i odpowiednich komponentów napędowych. W dolnej warstwie polowej ekonomicznym rozwiązaniem jest interfejs AS-i, który umożliwia podłączenie binarnych czujników i aktuatorów. W tym wrażliwym na koszty obszarze dla produktów serii NORDAC BASE są dostępne wersje (SK 190E), które zapewniają odpowiednie rozwiązanie przez wbudowany interfejs AS-i. Napięcie zasilające (moc) jest doprowadzone osobno przez odpowiednie zaciski. Napięcie sterujące przetwornicy częstotliwości jest wytwarzane przez wbudowany zasilacz. Dodatkowy przewód AUX (czarny) nie jest konieczny. Dostępność w SK 190E Moc (230 V / 400 V) Urządzenie SK... Profil urządzenia podrzędnego Typ urządzenia podrzędnego Napięcie sterujące Wejścia/ wyjścia Konfiguracja przez parametry 190E S-7.A. Urządzenie podrzędne A/B Wewnętrzny zasilacz 4/4 8 NORDAC BASE SK 180E

9 Systemy napędowe zgodne z ATEX Strefa 22 3D Urządzenie NORDAC BASE może zostać zmodyfikowane w sposób umożliwiający pracę w obszarach zagrożonych wybuchem. Dzięki temu można eksploatować przetwornicę częstotliwości w strefie zagrożenia (ATEX 22-3D). Zalety takiego rozwiązania są oczywiste: n kompaktowy zespół napędowy n brak kosztownych urządzeń ochronnych n brak przewodów silnikowych n optymalna kompatybilność EMC n dopuszczalne charakterystyki 50 Hz / 87 Hz n zakres regulacji do 100 Hz lub 3000 obr/min W zależności od obszaru zastosowania (nieprzewodzące lub przewodzące pyły) modyfikacje obejmują m.in. wymianę przezroczystego przyłącza diagnostycznego na wersję z aluminium i szkła. Należy pamiętać, że eksploatacja urządzenia w strefie zagrożenia jest dozwolona wyłącznie z wbudowanymi akcesoriami (moduły SK CU4, wewnętrzne rezystory hamowania) lub specjalnie dopuszczonymi do stosowania (potencjometr ATEX SK ATX-POT ). Dla modułów SK TU4 istnieją wyjątki dokładnie opisane w instrukcji urządzenia. Inne akcesoria (np. zewnętrzne rezystory hamowania, złącza wtykowe) nie są dopuszczone do stosowania w strefie zagrożenia. Dopuszczenie n zgodnie z 2014/34/UE n strefa ATEX 22-3D wersja dla nieprzewodzących pyłów: IP55 wersja dla przewodzących pyłów: IP66 Dostępność we wszystkich urządzeniach NORDAC BASE SK 180E 9

10 PERFEKCYJNA OCHRONA STOPIEŃ OCHRONY IP69K Firma NORD wprowadziła nowe rozwiązania (dotyczące materiałów i obróbki) dla powierzchni silników, reduktorów i komponentów, oferując pakiet ochronny o niezwykłej odporności na typowe środki czyszczące stosowane w procesach czyszczenia w przemyśle spożywczym, chemicznym i farmaceutycznym. Normy dla przemysłu spożywczego, chemicznego i farmaceutycznego wymagają intensywnych i skutecznych procesów mycia i dezynfekcji. Metody czyszczenia za pomocą silnie działających detergentów są stale rozwijane, zwiększając wymagania w odniesieniu do konstrukcji higienicznej Sealed Surface Conversion System i odporności na korozję. Aby zapobiec zniszczeniu materiału przez środki czyszczące i dezynfekujące, konstrukcja i powłoka maszyn przeznaczonych do tych zastosowań musi być gładka i zapewniać maksymalną łatwość czyszczenia w ręcznych i zautomatyzowanych procesach czyszczenia. Motoreduktory, rozruszniki silników i przetwornice częstotliwości o gładkiej powierzchni, uszlachetnionej metodą nsd tuph spełniają wymagania dotyczące odporności na zużycie i łatwości czyszczenia. System nsd tuph firmy NORD DRIVESYSTEMS Group jest perfekcyjnym rozwiązaniem przeznaczonym do trudnych zastosowań i ekstremalnych warunków. n Przemysł napojów i przemysł spożywczy n Mleczarnie, zakłady przetwórstwa mięsa, drobiu i owoców morza, piekarnie n Przemysł farmaceutyczny n Zakłady wodociągowe i oczyszczalnie ścieków n Myjnie samochodowe n Obszary morskie i przybrzeżne System nsd tuph firmy NORD DRIVESYSTEMS Group stanowi alternatywę dla lakierowania wielowarstwowego i stali szlachetnej w środowiskach zagrożonych korozją. n Zgodny z normą FDA Titel 21 CFR n Powierzchnie łatwe w czyszczeniu n Niewrażliwy na kwasy i ługi (szerszy zakres ph) n Brak korozji podpowierzchniowej, nawet po uszkodzeniu n Brak złuszczeń n Odporność na korozję, zapobieganie korozji stykowej n Wolny od chromianów 10 NORDAC BASE SK 180E

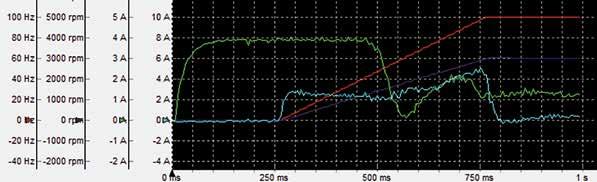

11 DIALOG SPECJALISTÓW OPROGRAMOWANIE NORD CON W ZESTAWIE Tunelowanie parametrów przez magistralę systemową Oprogramowanie NORD CON Magistrala polowa (np. Profibus) Magistrala systemowa Do budowy ekonomicznych i przyjaznych dla użytkownika zespołów napędowych istotnie przyczyniają się magistralowe zewnętrzne moduły rozszerzeń firmy NORD. Mogą one działać jako bramy między poziomem magistrali polowej i poziomem magistrali systemowej NORD, a jeden moduł magistrali może sterować maks. 4 przetwornicami częstotliwości. Tunelowanie parametrów umożliwia dostęp do wszystkich zestawów danych przetwornic częstotliwości. Jeżeli nie jest konieczny oddzielny dostęp do wszystkich przetwornic częstotliwości, można sterować w trybie Broadcast znacznie większą liczbą urządzeń. NORD CON jest bezpłatnym programem obsługowym służącym do sterowania, parametryzacji i diagnostyki wszystkich przetwornic częstotliwości NORD i rozruszników silników. Sterowanie Wirtualny panel obsługi umożliwia, analogicznie do SimpleBox (opcjonalne urządzenie do obsługi i parametryzacji), wyświetlanie wartości roboczych, parametryzację i sterowanie podłączoną przetwornicą częstotliwości lub rozrusznikiem silnika. Parametryzacja Za pomocą wygodnego interfejsu użytkownik może przeglądać i zmieniać wszystkie dostępne parametry. Dzięki opcji drukowania są generowane listy parametrów kompletne lub wyłącznie z wartościami odbiegającymi od ustawień fabrycznych. Gotowe zestawy danych można przechowywać w komputerze osobistym / laptopie, archiwizować w celu przyszłego wykorzystania lub przesyłać pocztą elektroniczną. Diagnostyka Funkcja oscyloskopu programu NORD CON jest bardzo pomocnym narzędziem umożliwiającym optymalizację systemów napędowych. Wykresy liniowe umożliwiają rejestrację i analizę wszystkich parametrów napędu (prąd, moment obrotowy itd.). Na podstawie wyników możliwe jest idealne ustawienie parametrów analizowanego napędu. Programowanie PLC Do tworzenia, edycji i zarządzania programem PLC służy edytor PLC. Za pomocą tego edytora można również testować programy PLC (usuwać błędy z programów) i przenosić do przetwornicy częstotliwości. Obsługiwane są języki programowania Tekst Strukturalny i Lista Instrukcji zgodnie z IEC NORDAC BASE SK 180E 11

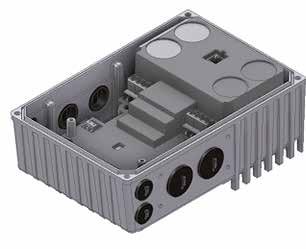

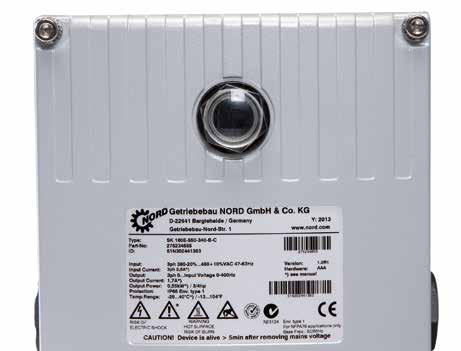

12 CAŁA OFERTA PRZEGLĄD WSZYSTKICH WARIANTÓW URZĄDZEŃ podstawowe SK 180E Wielkość ,25-2,2 kw SK 190E Wielkość ,25-2,2 kw Możliwość montażu na silniku i na ścianie 1 Magistrala energetyczna - przekazywanie przewodów zasilających 2 Magistrala komunikacyjna dla różnych urządzeń 2 Bezczujnikowe sterowanie wektorem prądu (sterowanie ISD) Czoper hamowania (opcjonalny rezystor hamowania) (od wielkości 2) Interfejs diagnostyczny RS 232, RS przełączalne zestawy parametrów Kompletny zakres funkcji jak w przypadku przetwornicy w szafie sterowniczej Parametry wstępnie ustawione na wartości standardowe Skalowalne wartości wskaźników Automatyczne określanie parametrów silnika Funkcja oszczędzania energii (automatyczna adaptacja strumienia magnesującego) Filtr sieciowy klasy C1, w przypadku montażu na silniku Filtr sieciowy klasy C1, w przypadku montażu naściennego Bogaty zestaw funkcji monitorowania Monitor obciążenia Regulator procesu / regulator PI Funkcjonalność PLC Eksploatacja silników synchronicznych (PMSM) Dopasowanie do pracy w sieci IT za pomocą zworki Opcje Wszystkie powszechnie stosowane systemy magistralowe System zarządzania mechanicznym hamulcem zatrzymującym Funkcjonalność mechanizmu podnoszenia Wbudowany interfejs AS-i Wewnętrzny zasilacz 24 V do zasilania karty sterującej Wewnętrzne / zewnętrzne rezystory hamowania (wielkość 2) Warianty przełączników i potencjometrów Złącza wtykowe do podłączania przewodów sterujących, silnikowych i zasilających 1 Montaż naścienny: konieczny zestaw do montażu naściennego (patrz strona 16) Montaż na silniku: może być potrzebny adapter do podłączenia do skrzynki zaciskowej silnika. 2 Bezpośrednie podłączenie do listwy zaciskowej lub za pomocą systemowego złącza wtykowego (patrz strona 26) dostępny seryjnie opcjonalny niedostępny 12 NORDAC BASE SK 180E

13 FUNKCJE SENSORYCZNE PRZYŁĄCZA STERUJĄCE NA PRZETWORNICY CZĘSTOTLIWOŚCI SK 180E SK 190E Zaciski sterujące Komunikacja Wielkość ,25-2,2 kw Liczba wejść cyfrowych (DIN) 3 3 Liczba wyjść cyfrowych (DOUT) 2 2 Liczba wejść analogowych (AIN) TF (PTC) RS 485 / RS232 RJ12 AS-i Przyłącze zacisków Zaciski przyłączeniowe i sterujące Komunikacja 1 0(2) - 10 V, 0(4) - 20 ma Uwaga Za pomocą modułów opcjonalnych można uzupełnić zaciski sterujące (WE/WY, system zarządzania hamulcem). Panel stanu i diagnostyki Za przezroczystymi złączami śrubowymi znajduje się interfejs RJ12 do podłączenia narzędzia diagnostycznego i narzędzia do parametryzacji (np. komputera z oprogramowaniem NORD CON, panelu ParameterBox). Interfejs umożliwia programową analizę, diagnostykę, parametryzację i monitorowanie napędu podczas uruchamiania lub serwisu. Oprócz wyświetlania stanu roboczego i stanu gotowości diody LED sygnalizują w zakodowany sposób aktualny stopień przeciążenia, ostrzeżenia i komunikaty o usterkach NORDAC BASE SK 180E 13

14 DANE TECHNICZNE AKCESORIA 14 NORDAC BASE SK 180E

15 CZY MOŻE BYĆ JESZCZE WIĘCEJ? Urządzenie można optymalnie dopasować do specjalnych zadań napędowych. Firma NORD udostępnia szeroki asortyment opcjonalnych modułów, które w zależności od typu można wbudować do adaptera przyłączeniowego urządzenia, zamontować na przetwornicy częstotliwości lub w jej pobliżu. Obsługa i parametryzacja Przetwornicę częstotliwości można sterować i parametryzować w różny sposób. Zależnie od wymagań firma NORD oferuje różne opcje, aby spełnić wymagania operatora lub osoby dokonującej uruchomienia. Można wybrać proste przełączniki i potencjometry, kompaktowe panele obsługowe lub komfortowe moduły do parametryzacji. Strona i Rezystory hamowania Wbudowany czoper hamowania (tylko wielkość 2) pozwala na bezpośrednie podłączenie rezystora hamowania. Rezystor hamowania umożliwia dynamiczne hamowanie i odprowadzanie nadmiaru energii. Strona Komunikacja Komunikacja z przetwornicą częstotliwości może odbywać się w różny sposób. W prostych zastosowaniach wystarczające jest przesyłanie poleceń sterujących przez wbudowane analogowe i cyfrowe WE/WY. Opcjonalnie można je rozszerzyć o moduły (SK CU4-) lub dobudowywane (SK TU4-), które zawierają dodatkowe WE/WY lub powszechnie stosowane interfejsy magistrali polowej. Strona Montaż naścienny Przetwornica częstotliwości jest przewidziana do montażu na silniku. Alternatywnie można zamontować przetwornicę częstotliwości i moduły opcjonalne niezależnie od siebie za pomocą zestawu do montażu naściennego w pobliżu napędu. Strona Pozostałe akcesoria Uzupełnieniem oferty akcesoriów są np. złącza wtykowe do przyłączy sterujących i przyłączy zasilania. Strona NORDAC BASE SK 180E 15

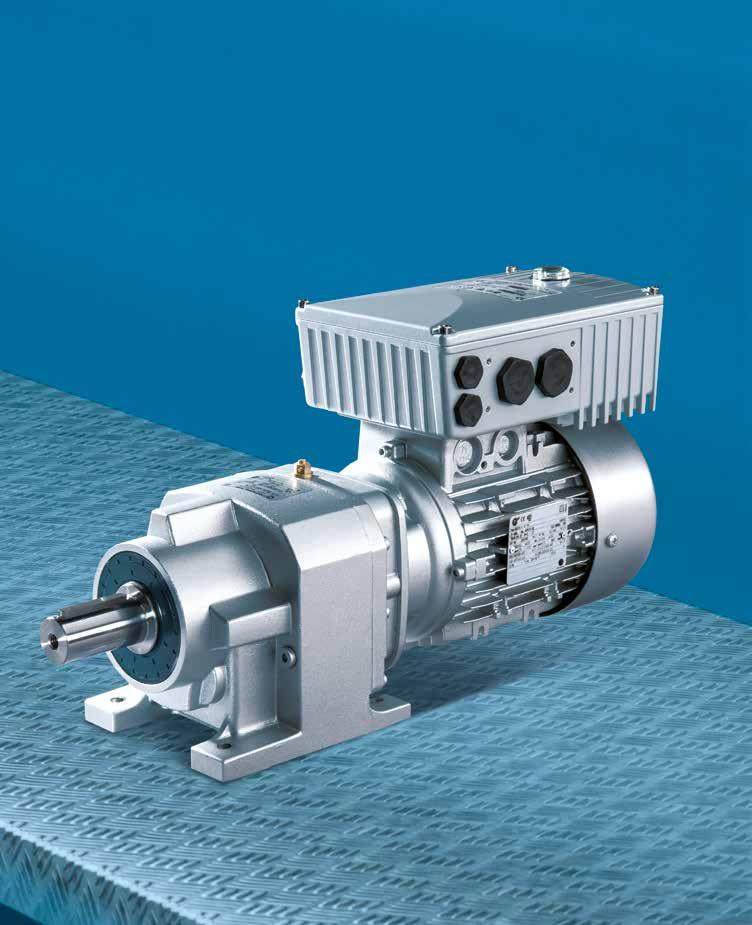

16 RÓŻNORODNE MOŻLIWOŚCI MONTAŻU Montaż na silniku Przetwornicę częstotliwości można zamontować bezpośrednio do podstawy skrzynki zaciskowej silnika (motoreduktora), dzięki czemu tworzy perfekcyjny zespół łączący technikę napędową i regulacyjną. Przetwornica bezpośrednio zamontowana na silniku w pełni pokazuje swoje nadzwyczajne zalety: kompaktowe wymiary całego napędu, praktycznie natychmiastowa gotowość do pracy po podłączeniu zasilania dzięki możliwości fabrycznej wstępnej konfiguracji zespołu napędowego, optymalna kompatybilność EMC dzięki krótkim przewodom lub rezygnacji z kabla silnika. Montaż naścienny Alternatywnie do montażu na silniku można zamontować urządzenie w pobliżu silnika za pomocą opcjonalnego zestawu do montażu naściennego. Zestaw do montażu naściennego SK TIE4 WMK 1 umożliwia łatwe zamontowanie przetwornicy częstotliwości w pobliżu silnika. Jest wykonany ze stali szlachetnej i jest dostępny dla wersji urządzeń IP55 / IP66. Dostępne są również warianty do pracy w obszarach zagrożonych wybuchem (strefa ATEX 22 3D). Zestaw do montażu naściennego należy zamontować bezpośrednio pod przetwornicą częstotliwości i jest dostępny dla wszystkich wielkości przetwornic. Dostępny jest również wariant z powierzchnią uszlachetnioną metodą nsd tuph, który zapewnia stopień ochrony IP69K. Przetwornica częstotliwości 1 dla wielkości Oznaczenie Przetwornica częstotliwości do montażu na silniku lub na ścianie Numer art. Wielkość 1, 2 SK TIE4-WMK Wielkość 1, 2 SK TIE4-WMK-1-C Wielkość 1, 2 SK TIE4-WMK-1-NSD Zewnętrzne moduły rozszerzeń 3 Typ: SK TU4- SK TIE4-WMK-TU Montaż WMK na przetwornicy częstotliwości 2 H = zwiększenie całkowitej wysokości urządzenia w przypadku montażu za pomocą zestawu do montażu naściennego 3 Montaż WMK do adaptera przyłączeniowego zewnętrznego modułu rozszerzeń H L B SK TIE4-WMK-1 Montaż naścienny SK TIE4-WMK-TU Montaż na silniku 16 NORDAC BASE SK 180E

17 Materiał Wbudowany wentylator Osiągany stopień ochrony Ciężar Wymiary L x B x H 2 [mm] Stal szlachetna - IP55 0,6 205 x 95 x 4 Uwzględnić zmniejszenie mocy na skutek braku strumienia powietrza Stal szlachetna - IP66 0,6 205 x 95 x 4 chłodzącego silnik Stal szlachetna IP69K 0,6 205 x 95 x 4 Uwagi Uszlachetnianie powierzchni nsd tuph pokrywy skrzynki zaciskowej Stal szlachetna - IP66 0,4 155 x 85 x 3 Zewnętrzny moduł rozszerzeń na urządzeniu NORDAC BASE lub montaż naścienny Montaż naścienny Montaż na silniku NORDAC BASE SK 180E 17

18 OBSŁUGA I PARAMETRYZACJA MODUŁY OBSŁUGOWE I MODUŁY DO PARAMETRYZACJI Typ Oznaczenie Numer art. Oprogramowanie do obsługi i parametryzacji Wersja przenośna NORD CON ParameterBox SK PAR-3H SK PAR-3E SimpleControlBox SK CSX-3H SK CSX-3E Panel obsługi SK POT SK POT Simple Setpoint Box SK SSX-3A Kabel przejściowy RJ12-SUB-D Zestaw przyłączeniowy SK TIE4-RS232-USB NORDAC BASE SK 180E

19 / OPROGRAMOWANIE Wersja Montaż w szafie sterowniczej Montaż naścienny Stopień ochrony IP54 IP54 (przednia strona) Opis Oprogramowanie do obsługi i parametryzacji oraz wspomagania uruchamiania i analizy błędów elektronicznej techniki napędowej firmy NORD. Nazwy parametrów w 14 językach Nadaje się do obsługi i parametryzacji, ekran LCD (podświetlany), wyświetlacz tekstowy w 14 językach, bezpośrednie sterowanie maks. 5 urządzeń, pamięć dla 5 zestawów danych, komfortowy panel obsługi z przyciskami, komunikacja przez RS485, zawiera kabel przyłączeniowy o długości 2 m. Nadaje się do obsługi i parametryzacji, ekran LCD (podświetlany), wyświetlacz tekstowy w 14 językach, bezpośrednie sterowanie maks. 5 urządzeń, pamięć dla 5 zestawów danych, komfortowy panel obsługi z przyciskami, do montażu w drzwiach szafy sterowniczej. Uwagi Bezpłatne pobranie: Podłączenie w celu wymiany danych z NORD CON do komputera przez RS232 (USB 2.0), zawiera kabel przyłączeniowy o długości 1 m, 4,5 30 V DC / 1,3 W Zasilanie np. bezpośrednio przez przetwornicę częstotliwości Podłączenie w celu wymiany danych z NORD CON do komputera przez RS232 (USB 2.0), zawiera kabel przyłączeniowy o długości 1 m, 4,5 30 V DC / 1,3 W Zasilanie np. bezpośrednio przez przetwornicę częstotliwości IP54 Nadaje się do obsługi i parametryzacji, 4-pozycyjny 7-segmentowy wyświetlacz LED, bezpośrednie sterowanie urządzenia, komfortowy panel obsługi z przyciskami, zawiera kabel przyłączeniowy o długości 2 m. Parametry elektryczne: 4,5 30 V DC / 1,3 W zasilanie np. bezpośrednio przez przetwornicę częstotliwości IP54 (przednia strona) Nadaje się do obsługi i parametryzacji, 4-pozycyjny 7-segmentowy wyświetlacz LED, bezpośrednie sterowanie urządzenia, komfortowy panel obsługi z przyciskami. Parametry elektryczne: 4,5 30 V DC / 1,3 W zasilanie np. bezpośrednio przez przetwornicę częstotliwości IP66 IP66 Nadaje się do obsługi, potencjometr 0 100% (0 10 V), przełącznik Lewo - Wył. - Prawo, zawiera kabel przyłączeniowy o długości 3 m. Nadaje się do obsługi, potencjometr 0 100% (0 10 V), przełącznik Lewo - Wył. - Prawo, zawiera kabel przyłączeniowy o długości 20 m. IP54 Nadaje się do obsługi i parametryzacji, 4-pozycyjny 7-segmentowy wyświetlacz, bezpośrednie sterowanie urządzenia, 3 tryby pracy, komfortowy panel obsługi z przyciskam. Do podłączenia przetwornicy częstotliwości do interfejsu szeregowego komputera przez SUB-D9 Do podłączenia przetwornicy częstotliwości do interfejsu szeregowego komputera przez USB 2.0 Parametry elektryczne: 19,2 28,8 V DC, 35 ma, zasilanie np. bezpośrednio przez przetwornicę częstotliwości, komunikacja przez RS485 lub IO- Link Długość: ok. 3 m Składa się z kabla przejściowego RJ12-SUB-D9 i przetwornika RS232 na USB Długość: ok. 3 m + 0,5 m NORDAC BASE SK 180E 19

20 INTERFEJSY DO KOMUNIKACJI MAGISTRALA POLOWA I ROZSZERZENIA WE/WY Typ Oznaczenie Numer art. Rozszerzenie WE/WY SK CU4-IOE SK CU4-IOE2-C* SK CU4-IOE SK CU4-IOE-C* SK TU4-IOE SK TU4-IOE-C SK TU4-IOE-M SK TU4-IOE-M12-C SK CU4-PBR SK CU4-PBR-C* SK TU4-PBR SK TU4-PBR-C SK TU4-PBR-M SK TU4-PBR-M12-C SK CU4-CAO SK CU4-CAO-C* SK TU4-CAO SK TU4-CAO-C SK TU4-CAO-M SK TU4-CAO-M12-C SK CU4-DEV mm SK CU4-DEV-C* SK TU4-DEV SK TU4-DEV-C mm 99 mm 1 1 Głębokość inna w wariantach z przednimi przyłączami. SK TU4-DEV-M SK TU4-DEV-M12-C * Wersja z lakierowanymi płytkami, w celu stosowania w urządzeniach IP6X 20 NORDAC BASE SK 180E

21 Montaż na urządzeniu Montaż Dobudowa lub montaż odsunięty Stopień ochrony IP20 IP20 IP55 IP66 IP55 IP66 Liczba wejść Liczba wyjść Opis Uwagi 2+2 **cyfrowe 2 analogowe 2 cyfrowe 2 analogowe 4 cyfrowe 2 analogowe 4 cyfrowe 2 analogowe 4 cyfrowe 2 analogowe 4 cyfrowe 2 analogowe 2 analogowe 1 analogowe 2 cyfrowe 1 analogowe 2 cyfrowe 1 analogowe 2 cyfrowe 1 analogowe 2 cyfrowe 1 analogowe Przetwarzanie sygnałów z czujników i aktuatorów, podłączenie za pomocą listwy zaciskowej Podłączenie sygnałów cyfrowych alternatywnie przez przednie okrągłe złącze wtykowe M12 (tylko moduły M12) Sygnały analogowe: IN / OUT: 0(2) V lub 0(4) ma Sygnały analogowe: IN: -10 V V lub 0(4) ma OUT: 0(2) V lub 0(4) ma Moduły SK TU4 z odpowiednim adapterem przyłączeniowym SK TI4-TU-BUS / SK TI4-TU-BUS-C IP20 2 cyfrowe IP55 4 cyfrowe 2 cyfrowe IP66 4 cyfrowe 2 cyfrowe IP55 4 cyfrowe 2 cyfrowe Interfejs jako brama do bezpośredniego przyłączenia maks. 4 urządzeń do magistrali polowej typu PROFIBUS DP. Podłączenie sygnałów cyfrowych alternatywnie przez przednie okrągłe złącze wtykowe M12 (tylko moduły M12) Szybkość transmisji: maksymalnie 12 Mbd Protokół: DPV 0 i DPV 1 Moduły SK TU4 z odpowiednim adapterem przyłączeniowym SK TI4-TU-BUS / SK TI4-TU-BUS-C IP66 4 cyfrowe 2 cyfrowe IP20 IP55 2 cyfrowe 4 cyfrowe 2 cyfrowe Interfejs jako brama do bezpośredniego przyłączenia maks. 4 urządzeń do magistrali polowej typu CANopen. Podłączenie sygnałów IP66 4 cyfrowe 2 cyfrowe cyfrowych alternatywnie przez przednie okrągłe złącze wtykowe M12 IP55 4 cyfrowe 2 cyfrowe (tylko moduły M12) IP66 4 cyfrowe 2 cyfrowe Szybkość transmisji: maksymalnie 1 Mbd Protokół: DS 301 i DS 402 Moduły SK TU4 z odpowiednim adapterem przyłączeniowym SK TI4-TU-BUS / SK TI4-TU-BUS-C 2 cyfrowe IP55 4 cyfrowe 2 cyfrowe IP66 4 cyfrowe 2 cyfrowe IP55 4 cyfrowe 2 cyfrowe IP66 4 cyfrowe 2 cyfrowe Interfejs jako brama do bezpośredniego przyłączenia maks. 4 urządzeń do magistrali polowej typu DeviceNet. Podłączenie sygnałów cyfrowych alternatywnie przez przednie okrągłe złącze wtykowe M12 (tylko moduły M12) Szybkość transmisji: maksymalnie 500 kbd Profil: AC-Drive i NORD-AC Moduły SK TU4 z odpowiednim adapterem przyłączeniowym SK TI4-TU-BUS / SK TI4-TU-BUS-C ** Wejścia analogowe mogą być stosowane alternatywnie jako wejścia analogowe lub cyfrowe. NORDAC BASE SK 180E 21

22 INTERFEJSY DO KOMUNIKACJI ROZSZERZENIA PRZEMYSŁOWEGO ETHERNETU Typ Oznaczenie Numer art. SK CU4-ECT SK CU4-ECT-C* SK TU4-ECT SK TU4-ECT-C SK CU4-EIP SK CU4-EIP-C* SK TU4-EIP SK TU4-EIP-C SK CU4-POL SK CU4-POL-C* SK TU4-POL SK TU4-POL-C SK CU4-PNT SK CU4-PNT-C* SK TU4-PNT SK TU4-PNT-C SK TU4-PNT-M SK TU4-PNT-M12-C SK TI4-TU-BUS Adapter przyłączeniowy 95 mm SK TI4-TU-BUS-C Zestawu do montażu naściennego SK TIE4-WMK-TU mm 99 mm 1 1 Głębokość inna w wariantach z przednimi przyłączami. * Wersja z lakierowanymi płytkami, w celu stosowania w urządzeniach IP6X 22 NORDAC BASE SK 180E

23 Montaż na urządzeniu Montaż Dobudowa lub montaż odsunięty Stopień ochrony Liczba wejść Liczba wyjść IP20 2 cyfrowe - IP55 8 cyfrowych 2 cyfrowe IP66 8 cyfrowych 2 cyfrowe IP20 2 cyfrowe - IP55 8 cyfrowych 2 cyfrowe IP66 8 cyfrowych 2 cyfrowe Opis Interfejs jako brama do bezpośredniego przyłączenia maks. 4 urządzeń do magistrali polowej typu EtherCAT. Podłączenie przewodu magistrali przez przednie okrągłe złącze wtykowe M12 (tylko moduły TU4). Interfejs jako brama do bezpośredniego przyłączenia maks. 4 urządzeń do magistrali polowej typu EtherNet / IP. Podłączenie przewodu magistrali przez przednie okrągłe złącze wtykowe M12 (tylko moduły TU4). Uwagi Szybkość transmisji: maksymalnie 100 Mbd, CoE (CAN over EtherCat), moduł SK CU4: obniżenie wartości znamionowych (patrz specyfikacja) Moduły SK TU4 z odpowiednim adapterem przyłączeniowym SK TI4-TU-BUS / SK TI4-TU-BUS-C Szybkość transmisji: maksymalnie 100 Mbd, moduł SK CU4: obniżenie wartości znamionowych (patrz specyfikacja) Moduły SK TU4 z odpowiednim adapterem przyłączeniowym SK TI4-TU-BUS / SK TI4-TU-BUS-C IP20 2 cyfrowe - IP55 8 cyfrowych 2 cyfrowe IP66 8 cyfrowych 2 cyfrowe Interfejs jako brama do bezpośredniego przyłączenia maks. 4 urządzeń do magistrali polowej typu POWERLINK. Podłączenie przewodu magistrali przez przednie okrągłe złącze wtykowe M12 (tylko moduły TU4). Szybkość transmisji: maksymalnie 100 Mbd, moduł SK CU4: obniżenie wartości znamionowych (patrz specyfikacja) Moduły SK TU4 z odpowiednim adapterem przyłączeniowym SK TI4-TU-BUS / SK TI4-TU-BUS-C IP20 2 cyfrowe - IP55 8 cyfrowych 2 cyfrowe IP66 8 cyfrowych 2 cyfrowe IP55 8 cyfrowych 2 cyfrowe IP66 8 cyfrowych 2 cyfrowe IP55 Interfejs jako brama do bezpośredniego przyłączenia maks. 4 urządzeń do magistrali polowej typu PROFINET IO. Podłączenie przewodu magistrali przez przednie złącze RJ45 lub okrągłe złącze wtykowe M12 (tylko moduły TU4). Adapter przyłączeniowy dla interfejsów magistralowych lub rozszerzeń WE/WY typu SK TU4-... (IP55) Szybkość transmisji: maksymalnie 100 Mbd, Klasa zgodności B i C, moduł SK CU4: obniżenie wartości znamionowych (patrz specyfikacja) Moduły SK TU4 z odpowiednim adapterem przyłączeniowym SK TI4-TU-BUS / SK TI4-TU-BUS-C IP66 Adapter przyłączeniowy dla interfejsów magistralowych lub rozszerzeń WE/WY typu SK TU4-... (IP66) IP66 Do odsuniętego montażu modułów typu SK TU4... z SK TI4-TU- NORDAC BASE SK 180E 23

24 OBSŁUGA POTENCJOMETRY I PRZEŁĄCZNIKI Typ Oznaczenie Numer art. Adapter potencjometru SK CU4-POT Przełącznik SK TIE4-SWT Potencjometr Konwerter wartości zadanej SK TIE4-POT SK ATX-POT SK CU4-REL SK CU4-REL-C* Elektroniczny prostownik hamowania SK CU4-MBR SK CU4-MBR-C* SK TU4-MSW Wyłącznik konserwacyjny SK TU4-MSW-C SK TU4-MSW-RG SK TU4-MSW-RG-C Adapter przyłączeniowy SK TI4-TU-MSW SK TI4-TU-MSW-C Zestawu do montażu naściennego SK TIE4-WMK-TU * Wersja z lakierowanymi płytkami, w celu stosowania w urządzeniach IP6X 24 NORDAC BASE SK 180E

25 Montaż Montaż na urządzeniu Dobudowa Montaż odsunięty Stopień ochrony Opis IP66 Przełącznik i potencjometr Uwagi Przełącznik: WŁ P - WYŁ. - WŁ L, potencjometr 10 kω IP66 Przełącznik WŁ P - WYŁ. - WŁ L IP66 Potencjometr Potencjometr 10 kω IP66 Potencjometr IP20 po 2 AIN / AOUT, 2 DIN / przekaźnik Potencjometr 10 kω, dopuszczony do stosowania w strefie ATEX 22 3D Przetwornik sygnałów analogowych V na 0 10 V, 2 x zestyk przełączny - wyjścia przekaźnika 1 A ( 30 V), sterowane przez wejście cyfrowe IP V / 400 V, maks. 0,5 A Bezpośrednie sterowanie i zasilanie elektromechanicznego hamulca zatrzymującego IP55 1~ V / 3~ V, 16 A IP66 1~ V / 3~ V, 16 A IP55 1~ V / 3~ V, 16 A IP66 1~ V / 3~ V, 16 A Wyłącznik do odłączania urządzenia od sieci, czarne pokrętło z odpowiednim adapterem przyłączeniowym SK TI4-TU-MSW / SK TI4-TU-MSW-C Wyłącznik do odłączania urządzenia od sieci, czerwone / żółte pokrętło z odpowiednim adapterem przyłączeniowym SK TI4-TU-MSW / SK TI4-TU-MSW-C IP55 IP66 Adapter przyłączeniowy dla wyłącznika konserwacyjnego typu SK TU4-... (IP55) Adapter przyłączeniowy dla wyłącznika konserwacyjnego typu SK TU4-... (IP66) IP66 Do odsuniętego montażu modułów typu SK TU4... z SK TI4-TU- NORDAC BASE SK 180E 25

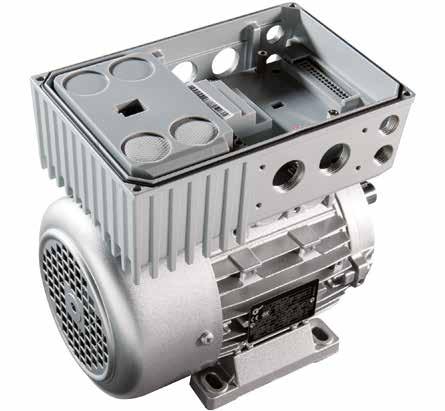

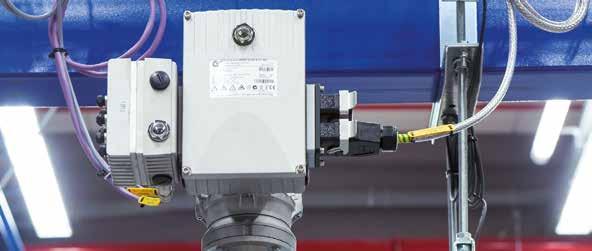

26 PERFEKCYJNE PODŁĄCZENIA DZIĘKI SYSTEMOWYM ZŁĄCZOM WTYKOWYM Stosowanie opcjonalnych złączy wtykowych dla przyłączy zasilania i przyłączy sterujących umożliwia nie tylko bardzo szybką wymianę zespołu napędowego w trakcie serwisu, ale również minimalizację możliwości wystąpienia błędu instalacji podczas podłączania urządzenia. Dzięki złączom została udoskonalona struktura magistrali energetycznej i komunikacyjnej. Poniżej zestawiono typowe wersje złączy wtykowych. (Miejsca montażu, patrz strona 30/31) Złącza wtykowe dla przyłączy zasilania Dla przyłączy silnika lub zasilania są dostępne złącza wtykowe różnych producentów. Typ Dane Oznaczenie Numer art. Wejście zasilania 500 V, 16 A SK TIE4-HAN10E-M1B-LE Wejście zasilania 500 V, 16 A SK TIE4-HAN10E-M2B-LE Wejście zasilania 500 V, 16 A SK TIE4-HANQ8-K-LE-MX Wejście zasilania 500 V, 20 A SK TIE4-QPD_3PE-K-LE Wyjście zasilania 500 V, 16 A SK TIE4-HAN10E-M2B-LA Wyjście zasilania 500 V, 16 A SK TIE4-HANQ8-K-LA-MX Wyjście silnika 500 V, 16 A SK TIE4-HAN10E-M2B-MA Wyjście silnika 500 V, 16 A SK TIE4-HANQ8-K-MA-MX Wejście zasilania + wyjście silnika lub zasilania 400 V, 16 A SK TIE4-2HANQ5-K-LE-LA NORDAC BASE SK 180E

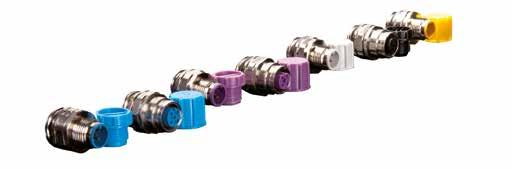

27 Złącza wtykowe dla przyłączy sterujących Dostępne są różne okrągłe złącza wtykowe M12 w postaci wtyków lub gniazd. Złącza wtykowe są przewidziane do montażu w złączu śrubowym M16 urządzenia i można je ustawiać w dowolny sposób. Stopień ochrony (IP67) złączy wtykowych obowiązuje tylko po przykręceniu. Osłony odpowiadają wersji kolorystycznej korpusów złączy wtykowych z tworzywa sztucznego. Do montażu w złączu śrubowym M12 i M20 są dostępne odpowiednie elementy redukcyjne / rozszerzające. Typ Wersja Oznaczenie Numer art. Magistrala systemowa IN Wtyk SK TIE4 M12 SYSS Magistrala systemowa OUT Gniazdo SK TIE4 M12 SYSM Czujniki / aktuatory Gniazdo SK TIE4 M12 INI Czujniki / aktuatory Wtyk SK TIE4 M12 INP Sygnał analogowy Gniazdo SK TIE4 M12 ANA Interfejs AS-i Wtyk SK TIE4 M12 ASI CANopen / DeviceNet IN Wtyk SK TIE4 M12 CAO CANopen / DeviceNet OUT Gniazdo SK TIE4 M12 CAO-OUT Ethernet Gniazdo SK TIE4 M12 ETH PROFIBUS (IN + OUT) Wtyk + gniazdo SK TIE4 M12 PBR Rozszerzenie przyłącza M12 - M16 SK TIE4 M12 M Redukcja przyłącza M20 M16 SK TIE4 M20 M NORDAC BASE SK 180E 27

28 MIEJSCA MONTAŻU SYSTEMOWYCH ZŁĄCZY WTYKOWYCH Systemowe złącza wtykowe Przetwornice częstotliwości i adaptery przyłączeniowe zewnętrznych modułów rozszerzeń oferują różne złącza śrubowe, które można stosować do montażu przepustów kablowych i systemowych złączy wtykowych. Dzięki wkręcanym elementom redukcyjnym lub rozszerzającym można dodatkowo dopasować przekrój kabla zależnie od potrzeb. Otwarta przetwornica częstotliwości L P 4 5 3(A) 3(B) Gniazda modułów opcjonalnych (położenie po prawej P lub po lewej L stronie, patrząc w kierunku wentylatora silnika) 3 L/P 2 x złącze śrubowe M25 (A/B) 4 L/P złącze śrubowe M16 5 L/P złącze śrubowe M16 Montaż złączy wtykowych dla przyłączy zasilania odbywa się w pozycjach 3 (P lub L). 28 NORDAC BASE SK 180E

29 Adapter przyłączeniowy zewnętrznego modułu rozszerzeń 5L P Gniazda opcjonalne SK TI4-TU złącze śrubowe M16 2 złącze śrubowe M16 3 złącze śrubowe M16 4 złącze śrubowe M16 5 L/P złącze śrubowe M20 NORDAC BASE SK 180E 29

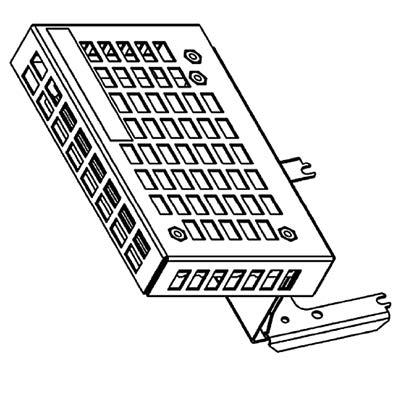

30 REZYSTORY HAMOWANIA (TYLKO DLA URZĄDZEŃ W WERSJI WEWNĘTRZNEJ I ZEWNĘTRZNEJ Wewnętrzne rezystory hamowania SK BRI4 Wewnętrzne rezystory hamowania są przewidziane do zastosowań, w których występują niewielkie lub tylko sporadyczne i krótkotrwałe operacje hamowania (np. urządzenie transportujące, urządzenia mieszające). Ponadto umożliwiają zastosowanie przetwornicy częstotliwości w bardzo ograniczonych warunkach przestrzennych lub w obszarze zagrożonym wybuchem (patrz strona 9). Wewnętrzne rezystory hamowania są przewidziane do montażu w przetwornicy częstotliwości o wielkości 2. Urządzenia zapewniają miejsce dla jednego rezystora hamowania. Nominalna moc ciągła jest ograniczona do 25% ze względów termicznych. Wyposażenie w rezystor hamowania należy podać podczas zamawiania! Późniejsze uzupełnienie wyposażenia jest niemożliwe. Wewnętrzne rezystory hamowania Typ przetwornicy SK 180E / SK190E 1/3~ 230 V 3~ 400 V A do A A do A Typ rezystora Numer art. SK BRI SK BRI Zewnętrzne rezystory hamowania SK BRE4 Zewnętrzne rezystory hamowania (IP67) są przewidziane do zastosowań, w których występują dłuższe (mechanizmy podnoszenia), częste (napędy taktowane) lub intensywne (zastosowania w zakresie pozycjonowania o wysokiej dynamice) operacje hamowania. Są montowane bezpośrednio na przetwornicy częstotliwości. Zwykle mogą mieć wysoką temperaturę powierzchni (>70 C), co wyklucza ich zastosowanie w obszarze zagrożonym wybuchem. Uwaga Podane tutaj rezystory hamowania są zaprojektowane do typowych zastosowań ze sporadycznie występującymi operacjami hamowania. W razie wątpliwości lub w zastosowaniach o zwiększonej mocy hamowania (mechanizmy podnoszenia) zalecamy specjalne zaprojektowanie rezystora hamowania. W tym celu należy zwrócić się bezpośrednio do oddziału firmy NORD DRIVESYSTEMS Group. Zewnętrzne rezystory hamowania Typ przetwornicy SK 180E / SK190E 1/3~ 230 V 3~ 400 V A do A A do A Typ rezystora Numer art. SK BRE alternatywnie: SK BRE SK BRE alternatywnie: SK BRE NORDAC BASE SK 180E

31 O WIELKOŚCI 2) Rezystancja [Ω] Moc ciągła 1 [W] Pobór energii 2 [kws] / 25% 1, / 25% 1,0 1 Redukcja mocy ciągłej rezystora hamowania do 25% mocy znamionowej. 2 Dopuszczalny maks. jednokrotnie w ciągu 10 s Rezystancja [Ω] Moc ciągła [W] Pobór energii 1 [kws] L [mm] B [mm] H [mm] , , , , H B L 1 Dopuszczalny maks. jednokrotnie w ciągu 120 s NORDAC BASE SK 180E 31

32 PRZETWORNICA CZĘSTOTLIWOŚCI NORDAC BASE 1~ V, 1 / 3~ V I 3~ V Częstotliwość wyjściowa 0, ,0 Hz Typ przetwornicy SK 180E... Napięcie zasilające Napięcie wyjściowe Częstotliwość impulsowania Typ. przeciążalność 3, ,0 khz 200% przez 3,5 s 150% przez 60 s 1 ~ 115 V O (-C) O (-C) O (-C) 1 ~ V -/+10% Hz 3 ~ AC 0 V do dwukrotnego napięcia zasilającego Sprawność przetwornicy częstotliwości Temperatura otoczenia > 95 % -25 C C (S1-100% ED), -25 C C (S3-70% ED 10 min) 1~/3 ~ V O (-C) B (-C) B (-C) B (-C) B (-C) 1/3 ~ V, -/+ 10% Hz 3 ~ AC 0 V do napięcia zasilającego Stopień ochrony Procedury IP66 Procedury IP69K Regulacja i sterowanie Kontrola temperatury silnika IP55 opcjonalnie IP66 opcjonalnie IP69K n Pokryte elementy aluminiowe n Pokryte płytki drukowane n Test podciśnieniowy n Jak IP66 n Uszlachetnianie powierzchni nsd tuph Bezczujnikowe sterowanie wektorem prądu (ISD), charakterystyka liniowa U/f I 2 t silnika PTC / przełącznik bimetalowy 3 ~ 400 V B (-C) B (-C) B (-C) B (-C) B (-C) B (-C) B (-C) B (-C) 3 ~ V, -20% / +10%, Hz 3 ~ AC 0 V do napięcia zasilającego Prąd upływowy < 16 ma 32 NORDAC BASE SK 180E

33 Znamionowa moc silnika Typ. prąd wejściowy [kw] [hp] 1~rms[A] 3~rms[A] Znamionowy prąd wyjściowy rms[a] Ciężar [kg] Wymiary LxBxH[mm] 0,25 1/3 9,1 1,7 2,9 221 x 154 x ok ,37 1/2 11,0 2,1 2,9 221 x 154 x ok ,55 3/4 14,3 3,0 2,9 221 x 154 x ok , ,4 3,7 2,9 221 x 154 x ok ,25 1/3 4,5 3,2 1,7 2,9 221 x 154 x ok ,37 1/2 5,7 3,8 2,2 2,9 221 x 154 x ok ,55 3/4 7,2 4,8 3,0 2,9 221 x 154 x ok , ,6 7,0 4,0 4,1 254 x 165 x ok ,1 1 1/2 14,0 9,2 5,5 4,1 254 x 165 x ok ,25 1/3 2,0 1,2 2,9 221 x 154 x ok ,37 1/2 2,3 1,5 2,9 221 x 154 x ok ,55 3/4 2,6 1,7 2,9 221 x 154 x ok ,75 1 3,2 2,3 2,9 221 x 154 x ok ,1 1 1/2 4,1 3,1 2,9 221 x 154 x ok ,5 2 6,0 4,0 4,1 254 x 165 x ok ,2 3 7,0 5,5 4,1 254 x 165 x ok. 123 H B L NORDAC BASE SK 180E 33

34 NORD DRIVESYSTEMS KOMPLETNE ROZWIĄZANIA NAPĘDOWE OD JEDNEGO PRODUCENTA DER ANTRIEB n Bezpieczny n Elastyczny n Globalny Reduktor n Wzmocnione łożyskowanie n Cicha praca n Wysoka gęstość mocy Silnik n Duża efektywność n Globalne standardy n Wszystkie warunki stosowania Elektronika napędowa n Wysoka jakość regulacji n Łatwe uruchamianie n Programowalne funkcje n Szeroki zakres mocy n Elastyczne kompletne rozwiązania n Wysoka efektywność systemu 34 NORDAC BASE SK 180E

35 NORD DRIVESYSTEMS GROUP Główna siedziba i centrum technologiczne w pobliżu Hamburga Produkty mechaniczne Reduktory Produkty elektryczne Silniki Produkty elektroniczne Przetwornice częstotliwości, rozruszniki silników i dystrybutory polowe Innowacyjne rozwiązania napędowe dla ponad 100 gałęzi przemysłu 7 wiodących technologicznie zakładów produkcyjnych wytwarza reduktory, silniki, przetwornice częstotliwości itd. również dla kompletnych systemów napędowych. Produkcja reduktorów Produkcja silników Produkcja przetwornic Oddziały i partnerzy dystrybucyjni w 89 krajach na 5 kontynentach zapewniają lokalne zaopatrzenie, montaż, wsparcie techniczne i obsługę klientów. Powyższa mapa służy jedynie do celów informacyjnych i w swoim zamierzeniu nie została opracowana do celów prawnych i nie może być w tych celach stosowana. Dlatego nie ponosimy odpowiedzialności za zgodność z prawem, prawidłowość i kompletność. Ponad 3600 pracowników na całym świecie tworzy rozwiązania dostosowane do wymagań klientów. NORDAC BASE SK 180E 35

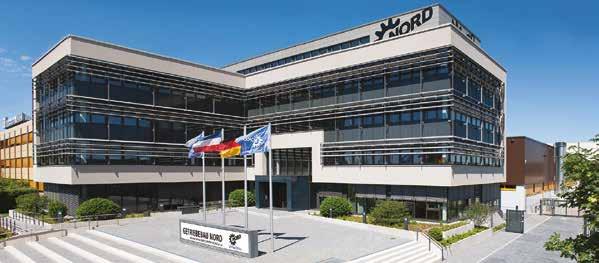

36 NORD DRIVESYSTEMS Group Główna siedziba i centrum technologiczne w Bargteheide pod Hamburgiem Innowacyjne rozwiązania napędowe dla ponad 100 gałęzi przemysłu Produkty mechaniczne Reduktory płaskie, walcowe, stożkowe i ślimakowe Produkty elektryczne Silniki IE2/IE3/IE4 Produkty elektroniczne centralne i zdecentralizowane przetwornice częstotliwości, rozruszniki silników i dystrybutory polowe 7 wiodących technologicznie zakładów produkcyjnych dla wszystkich komponentów napędowych Oddziały i partnerzy dystrybucyjni w 89 krajach na 5 kontynentach zapewniają lokalne zaopatrzenie, montaż, wsparcie techniczne i obsługę klientów. Ponad 3600 pracowników na całym świecie tworzy rozwiązania dostosowane do wymagań klientów. DE Getriebebau NORD GmbH & Co. KG, Getriebebau-Nord-Str. 1, Bargteheide, Deutschland Tel. +49 (0) / 289-0, Faks +49 (0) / , info@nord.com PL Nord Napędy sp. z o.o., ul. Krakowska 58, Wieliczka Tel , Faks , biuro@nord.com Members of the NORD DRIVESYSTEMS Group F3018 nr art /3717
