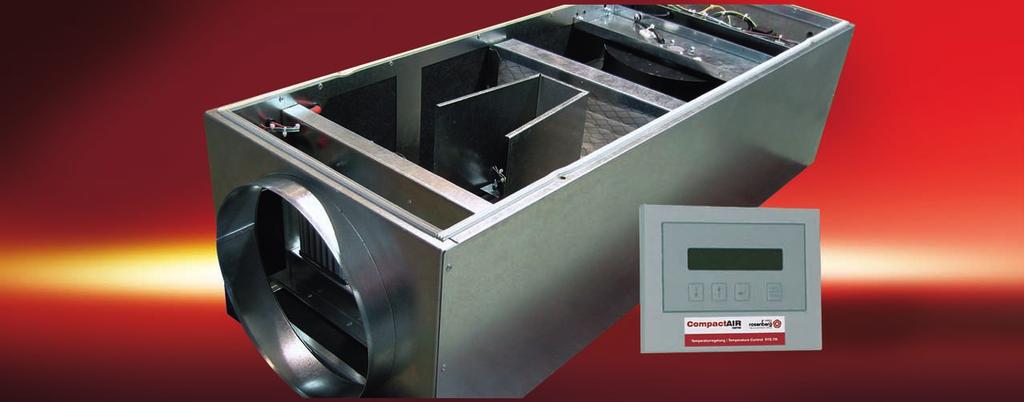

1 CompactAIR CENTER Agregat grzewczo-wentylacyjny Rosenberg Klima Polska Sp. z o.o. Al. Krakowska 90a, S kocin Stary k./w-wy Raszyn Tel.: (022) do 75 Faks: (022) biuro@rosenberg.pl

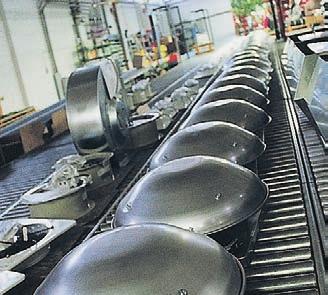

2 PREZENTACJA GRUPY ROSENBERG Siedziba Od 1981 roku siedziba firmy Rosenberg Ventilatoren GmbH oraz g ówny zak ad produkcyjny znajduje si w miejscowoêci Künzelsau-Gaisbach w po udniowych Niemczech. Pozosta e zak ady mieszczà si w Glaubitz oraz Waldmünchen-Niemcy, na W grzech, w Czechach, W oszech i Francji. Certyfikat DIN EN ISO 9001 i EUROVENT oraz cz onkostwo w Stowarzyszeniu Producentów Urzàdzeƒ Wentylacyjnych RAL, potwierdzajà doêwiadczenie firmy Rosenberg oraz jej wiedz dotyczàcà projektowania i produkcji urzàdzeƒ wentylacyjnych. Przedsi biorstwo z charakterem Rozwój Nieustanny przep yw informacji od i do klienta daje mo liwoêç ju w fazie planowania dok adnie przystosowaç produkt do jego oczekiwaƒ. CAD opatki wirników, silniki i obudowy projektowane sà przy pomocy najnowszych programów wspomagajàcych projektowanie i produkcj. Produkcja seryjna Wykwalifikowana kadra pracownicza oraz sterowane komputerowo maszyny sà najwa niejszymi elementami w naszej seryjnej produkcji. Szeroki profil produkcji Zintegrowana produkcja uniezale nia nas od dostawców, pomaga sprawnie rozwiàzywaç problemy i gwarantuje szybkà realizacj dostaw. Ca a produkcja silników, wentylatorów i central wentylacyjnych odbywa si w zak adach Rosenberg Ventilatoren GmbH. Tradycyjne metody produkcji Mimo zaawansowanej technologii i automatyzacji produkcji nie jest mo liwe wyeliminowanie tradycyjnych metod wytwarzania dla osiàgni cia wysokiej jakoêci produktu. Gwarantowana jakoêç Dobór wentylatora zale y od wielu czynników. Jego wielkoêç musi odpowiadaç zadanej wydajnoêci powietrza, spr u i poziomowi ha asu. Dysponujemy w asnym laboratorium badawczym. Pomiary wydajnoêci Wszystkie typy wentylatorów badane sà w trzech komorach testowych zgodnie z normà DIN Produkcja silników Nasze samodzielnie skonstruowane nawijarki uzwojeƒ silników umo liwiajà ich wykonywanie nowoczesnà metodà skrzyde kowà. Badanie ha asu Pomiary poziomu ha asu wykonywane sà w komorze bezechowej z wykorzystaniem najnowoczeêniejszych systemów pomiarowych firmy Brüel & Kjaer.

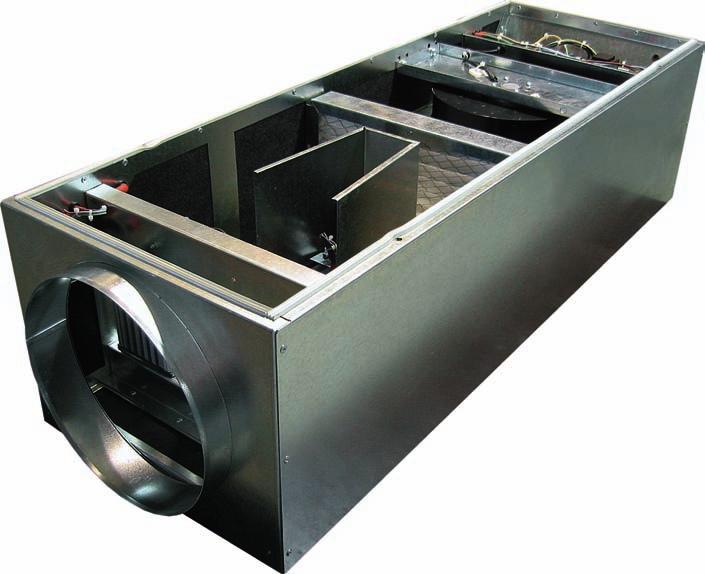

3 CompactAIR CENTER Izolacja akustyczna Dêwi koch onne p yty z we ny mineralnej o powierzchni odpornej na Êcieranie. Filtr W urzàdzeniu zastosowano trwa e filtry dzia kowe klasy G4. W ofercie znajdujà si równie filtry przeciwpy owe klasy F7. Obudowa Funkcjonalna konstrukcja sk adajàca si z zewn trznego i wewn trznego p aszcza z ocynkowanej blachy stalowej oraz zawartej pomi dzy nimi 20 mm warstwy izolacji z niepalnej i t umiàcej dêwi ki we ny mineralnej. Uk ad sterujàcy Umo liwia pod àczenie: Regulatora RTE-TR z wykorzystaniem magistrali (BUS) Wentylatora wywiewnego Przepustnicy nawiewnej z si ownikiem ze spr ynà powrotnà Zaworu trójdrogowego Zewn trznego sygna u sterujàcego Monta Do wielkoêci 280 przewidziano po 2 gwintowane otwory monta owe M8 w Êcianach czo owych od strony wlotu i wylotu, natomiast od wielkoêci 3 po 4 otwory. Wentylator ze swobodnym wlotem W urzàdzeniu zastosowano kompaktowe, wysokosprawne i bezobs ugowe wentylatory z wirnikami z ocynkowanej blachy stalowej (wielkoêci 200/280) i aluminium (wielkoêci 3/356). Monta : Agregat CompactAIR mo na zamontowaç za pomocà dost pnych w handlu Êrub M8 oraz odpowiednich zawiesi lub wsporników wykorzystujàc specjalnie do tego celu przewidziane gwintowane otwory znajdujàce si w obudowie. Pozycja monta u jest dowolna, musi jednak umo liwiaç otwieranie pokrywy serwisowej! Do pod àczenia agregatu do systemu kana ów s u à obejmy monta owe, które znacznie redukujà przenoszenie dêwi ków. Przyk ad monta u w pozycji pionowej 3

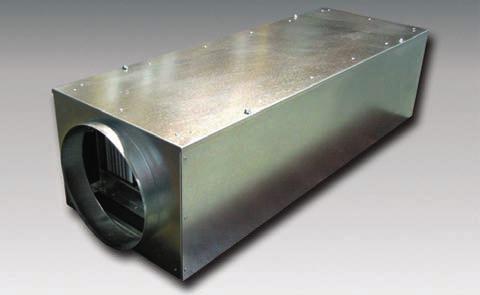

4 Niepowtarzalne w aêciwoêci agregatu grzewczo-wentylacyjnego CompactAIR znajdujà zastosowanie w instalacjach, w których wymagane sà ma e i Êrednie wydajnoêci powietrza przy wysokich oporach przep ywu. Oto jego zalety: WielofunkcyjnoÊç wentylacja, filtracja, ogrzewanie. KompaktowoÊç umo liwia idealne dostosowanie do uk adu instalacji. Dêwi koch onna konstrukcja obudowa z podwójnej, ocynkowanej blachy stalowej wype nionej 20 mm warstwà we ny mineralnej zapewniajàcà znacznà redukcj ha asu. Bezobs ugowy wentylator wirnik wentylatora wielkoêci 200/280 wykonywany jest z ocynkowanej blachy stalowej natomiast wielkoêç 3/356 wykonywana jest z aluminium. Wszystkie wentylatory posiadajà ko a wirnikowe z opatkami wygi tymi do ty u i nap dzane sà silnikami z wirujàcà obudowà. Silniki zabezpieczono termokontaktami a zastosowane o yska toczne nie wymagajà obs ugi. atwa wymiana filtra umieszczony w prowadnicach filtr G4 daje si atwo wymieniaç. Komfortowe ciep o ceramiczny element grzejny z samoczynnà regulacjà typu pó przewodnikowego PTC posiada niskà temperatur powierzchniowà nie powodujàc spalania kurzu. Urzàdzenie dost pne tak- e w wersji z nagrzewnicà wodnà. Ekonomiczna regulacja kompaktowy sterownik umo liwia atwà regulacj temperatury nawiewu oraz wydajnoêç przep ywu. Znak CE zgodny z Dyrektywà o KompatybilnoÊci Elektromagnetycznej 89/336/EWG. Dane techniczne WielkoÊç Nr artyku u WydajnoÊç przep ywu Moc Zasilanie Moc Pràd Masa Proponowany nagrzewnicy nagrzewnicy wentylatora wentylatora agregatu wentylator agregatu agregatu wywiewny 200 PTC 2,4 F m 3 /h 2,4 kw 1*230V 0,12 kw 0,5 A 26 kg Z 160 E1 200 PTC 4,8 F m 3 /h 4,8 kw 3*400V 0,12 kw 0,5 A 26 kg Z 160 E1 280 PTC F m 3 /h 7,2 kw 3*400V 0,25 kw 1,05 A 37 kg Z 250 E1 3 PTC F m 3 /h 9,6 kw 3*400V 0,26 kw 1,2 A 53 kg Z 315 E1 3 WW F m 3 /h 14,0 kw 1*230V 0,31 kw 1,4 A 52 kg Z 315 E1 356 WW F m 3 /h 24,5 kw 1*230V 0,56 kw 2,6 A 80 kg Z 3 E1 Dane akustyczne 356 WW 3 WW 3 PTC 280 PTC 200 PTC L W(A) L W(A)2 db(a) L W(A)5 db(a) L W(A)6 db(a) L W(A)2 db(a) L W(A)5 db(a) L W(A)6 db(a) L W(A)2 db(a) L W(A)5 db(a) L W(A)6 db(a) L W(A)2 db(a) L W(A)5 db(a) L W(A)6 db(a) L W(A)2 db(a) L W(A)5 db(a) L W(A)6 db(a) Moc akustyczna: L W(A)2 do otoczenia L W(A)5 na wlocie na wylocie L W(A)6 Poziom ciênienia akustycznego mo e zostaç wyznaczony tylko w przybli eniu, gdy wp yw warunków otoczenia mo e prowadziç do znacznych b dów. L P(A) = L W(A) DL L a = bez odbicia dêwi ku b = z odbiciem dêwi ku 4

5 80 Przyrost temperatury/ WydajnoÊç przep ywu 2,4 kw 9,6 kw 4,8 kw 14,0 kw 7,2 kw 24,5 kw t [ K] Komfortowe ciep o Elektryczna nagrzewnica PTC Ceramiczna nagrzewnica elektryczna z pó przewodnikowym sterowaniem typu PTC to nowa generacja elementów grzejnych zapewniajàcych wydajne ogrzewanie dzi ki automatycznej regulacji temperatury. Funkcja samoczynnej regulacji zapewnia dostosowanie mocy grzewczej do zmian wydajnoêci przep ywu. Wykluczenie spalania kurzu na powierzchni elementów grzejnych zapobiega zagro eniu zdrowia oraz zwi ksza bezpieczeƒstwo p.po. WydajnoÊç przep ywu [m 3 /h] Zabezpieczenie przed przegrzaniem zapewnia wbudowany ogranicznik temperatury. Nagrzewnica wodna Element grzejny z aluminiowymi lamelami. Króciec zasilajàcy i powrotny z gwintem zewn trznym 3/4". Wbudowany termostat przeciwzamro eniowy. CompactAIR 200 PTC CompactAIR 280 PTC db(a) db(a) 900 CompactAIR 3 PTC/WW CompactAIR 356 WW db(a) db(a) Charakterystyki dla filtra przeciwpy owego klasy F7 5

6 Wymiary H Wymiary w mm WielkoÊç 200 L H B ød ød L WielkoÊç 280 WielkoÊç B WielkoÊç Regulacja Regulator obrotów i temperatury RTE-TE (IP 42) Nr art.: H dla agregatów z nagrzewnicà elektrycznà PTC i wodnà WW Wymiary: 152x127x38 mm. Dostarczane w standardzie: zewn trzny, pomieszczeniowy czujnik temperatury (II) oraz czujnik temperatury powietrza nawiewanego (I) dla agregatów z nagrzewnicà wodnà. Regulator temperatury z wyêwietlaczem komunikatów tekstowych o stanach pracy i zak óceniach. 5-biegowa regulacja pr dkoêci wentylatorów. Mo liwoêç sterowania maks. 4 agregatami za pomocà jednego regulatora. Zawór trójdrogowy z si ownikiem dla 3 WW Nr art.: H Pod àczenia Êrubowe, 3 szt., DN 15, 3/4" Zawór trójdrogowy VRG 3 15/2,5 Si ownik Sygna sterowania 0-10V, 24V, 50 Hz Zawór trójdrogowy z si ownikiem dla 356 WW Nr art.: H Pod àczenia Êrubowe, 3 szt., DN 15, 3/4" Zawór trójdrogowy VRG 3 15/4 Si ownik Sygna sterowania 0-10V, 24V, 50 Hz Akcesoria Obejmy monta owe (1 para) WielkoÊç Nr art.: Redukujà przenoszenie ha asu 200/200 mm F na system kana ów wentylacyjnych. 280/280 mm F /3 mm F Przepustnice zwrotne WielkoÊç Nr art.: Samoczynne przepustnice do monta u 200/200 mm F na wlocie i wylocie agregatu. 280/280 mm F /3 mm F Filtry zapasowe WielkoÊç Nr art.: Klasa filtrów G4 200/200 mm V /280 mm V /3 mm V Klasa filtrów F7 200/200 mm V /280 mm V /3 mm V31-3 6

7 PRODUKTY GRUPY ROSENBERG Wentylatory kana owe do kana ów o przekroju ko owym. Wyst pujà równie w wersji izolowanej akustycznie z uchylnà klapà rewizyjnà. ogólna wentylacja budynków mieszkalnych i przemys owych. Wentylatory promieniowe z nap dem bezpoêrednim lub pasowym. Obudowa spiralna lub prostokàtna z galwanizowanej blachy stalowej. instalacje klimatyzacyjne, pomieszczenia sterylne, kuchnie i gastronomia, przemys. Wentylatory kana owe do kana ów o przekroju prostokàtnym Wyst pujà równie w wersji izolowanej akustycznie oraz z uchylnà klapà rewizyjnà. ogólna wentylacja budynków mieszkalnych i przemys owych. Wentylatory dachowe z pionowym lub poziomym wyrzutem. Obudowa wykonywana z aluminium odpornego na korozj. Dost pne w wersji z obudowà izolowanà akustycznie lub obudowà uchylnà. wentylacja wyciàgowa budynków mieszkalnych, biurowych i przemys owych. Wentylatory dachowe DVWN do 120 C nap dzane silnikami konwencjonalnymi typu IEC. Obudowa wykonywana z aluminium odpornego na korozj. Dost pne w wersji z izolowanà obudowà. instalacje wyciàgowe hal przemys owych, kuchni, gara y parkingowych, budynków gospodarczych. Wentylatory dachowe oddymiajàce DVWB (400 C/120 min.) nap dzane wysokotemperaturowymi silnikami. Wykonane zgodnie z normà PN-EN , odpornoêç ogniowa F400. Obudowa wykonywana z aluminium odpornego na korozj. instalacje przeciwpo arowe, budynki biurowe, przemys owe, supermarkety, gara e. Wentylatory osiowe do monta u w przegrodach lub instalacjach kana owych. Ârednica wirnika: od 200 do 1000 mm. wentylacja budynków, hal przemys owych i szklarni, instalacje klimatyzacyjne, ch odnicze i grzewcze. Wentylatory osiowe do monta u w przegrodach lub instalacjach kana owych. Ârednica wirnika: od 200 do 1000 mm. wentylacja budynków, hal przemys owych i szklarni, instalacje klimatyzacyjne, ch odnicze i grzewcze. Wentylatory osiowe AND Wyposa one w wirnik wykonany z odlewu aluminiowego z opatkami o zmiennym kàcie natarcia. Monta w pozycji poziomej lub pionowej. w instalacjach wymagajàcych ciênieƒ do 830 Pa i wydajnoêci powietrza m 3 /h. Wentylatory do okapów kuchennych Obudowa z ocynkowanej blachy stalowej izolowana akustycznie. Odporne na temperatur przep ywajàcego powietrza do 100 C. Otwierane drzwi rewizyjne. du e kuchnie restauracyjne, przemys. Wentylatory chemoodporne z nap dem bezpoêrednim, jednowlotowe. Obudowa wykonywana z trudnopalnego polipropylenu PPs. Króçce przy àczeniowe zgodne z DIN. Ko o wirnikowe o wysokiej sprawnoêci Êrodowiska agresywne w galwanizerniach, przemys chemiczny, laboratoria. Wentylatory przeciwwybuchowe zgodne z dyrektywà ATEX 94/9/CE Dost pne typy wentylatorów: kana owe dachowe osiowe promieniowe Aparaty grzewczo-wentylacyjne z wymiennikami ciep a typu Cu-Al. Do monta u podsufitowego lub Êciennego. Podwójne zabezpieczenie antykorozyjne obudowy. Du y wybór akcesoriów. hale przemys owe, magazynowe i sklepowe, salony samochodowe. Kurtyny powietrzne Windbox du ej wydajnoêci. Przystosowane do monta u poziomego i pionowego. Wersje: z nagrzewnicà elektrycznà, wodnà i zimne. Êrednie i du e lokale z du ym nat eniem ruchu pieszego, bramy przemys owe, ch odnie. Regulatory i wy àczniki do regulacji stopniowej i bezstopniowej pr dkoêci obrotowej wentylatorów. Z zabezpieczeniem termicznym silników równie w wersji Ex. wentylatory i centrale wentylacyjne, urzàdzenia filtracyjne do pomieszczeƒ sterylnych. VENDUX 2000 Jednokana owy, uniwersalny system wentylacji pomieszczeƒ mieszkalnych. Poziom dêwi ku 38 db(a) przy wydajnoêci 60 m 3 /h. wyciàg powietrza z mieszkaƒ lub domów jednorodzinnych. Centrale podwieszane WydajnoÊç do m 3 /h. Przeznaczone do monta u w przestrzeniach mi dzystropowych (wys. obudowy 358 mm). do wentylacji pomieszczeƒ biurowych, sklepowych, restauracji i barów. Centrale kompaktowe WydajnoÊç od do m 3 /h. okablowane (Plug & Play) posiadajà wymienniki ciep a wysokiej sprawnoêci odpowiadajà normom VDI 6022 i DIN 1946 sklepy, budynki biurowe i mieszkalne. Centrale AIRBOX Wyposa one sà w wentylatory z nap dem bezpoêrednim lub pasowym. Konstrukcja modu owa z zastosowaniem stalowych profili àczonych aluminiowymi lub stalowymi naro nikami. W wykonaniu standardowym dost pne sà do wydajnoêci m 3 /h. W specjalnym wykonaniu wg specyfikacji klienta. Produkty ECOFIT i ETRI Zak ady Ecofit oferujà szeroki asortyment silników z wirujàcà obudowà i wentylatorów do mocy 300 W. Firma ETRI produkuje silniki i kompaktowe wentylatory osiowe do zastosowaƒ w przemyêle elektronicznym.
