Implanty Subkrestalne TS

Transkrypt

1 Implanty Subkrestalne TS 2015

2 Istotne Różnice Wklęsłe wiertła w systemie CAS KIT podczas zabiegu tworzą stożek kostny skutecznie chroniący membranę.

3 CAS KIT Podniesienie dna zatoki szczękowej: szybko, bez bólu, bez opuchlizny. 3

4 Siła spokoju malizacja zaników kości brzeżnej dzięki subkrestalnemu osadzeniu implantów. 4

5 W implantolgii wszystko jest ważne, a o sukcesie systemu implantologicznego decyduje najsłabsze ogniwo w całym procesie leczenia implantoprotetycznego. zisiaj wiemy dużo więcej niż 20 lat temu, kiedy to satysfakcjonowało nas samo wgojenie implantu. Kształt implantów, biomimetyka, czy aktywna powierzchnia, to tylko podstawa na której my zbudowaliśmy dużo więcej. Wyróżnia nas szeroka oferta, jeśli chodzi o ilość rozwiązań protetycznych oraz produktowe dopasowanie do sytuacji u pacjenta, a nie odwrotnie. Implanty Osstem dostępne są na polskim rynku od blisko 10 lat, podczas których potwierdziły swoją skuteczność, trwałość i funkcjonalność rozwiązań protetycznych, zdobywając jednocześnie zaufanie tysięcy lekarzy i pacjentów. W tym czasie stworzyliśmy perfekcyjny system dystrybucyjny, który od 2011 roku wsparty jest działalnością programu AIC - drugą co do wielkości organizacją szkolącą lekarzy implantologów na świecie. Zapraszamy do naszego katalogu produktowego 2015 zaznaczając, że zawiera on tylko wybraną część naszej oferty. OSSTEM TS Implanty Subkrestalne Co przede wszystkim wyróżnia system OSSTEM TS? subkrestalne osadzenie implantu które jest najlepszą gwarancją na długotrwałe i bezproblemowe utrzymanie w kości i w otoczeniu zdrowej tkanki miękkiej. Aby było to możliwe - kształt implantu musi być do tego dostosowany między innymi poprzez zastosowanie tzw otwartego gwintu; implant umieszczony subkrestalnie wymaga specjalnego kształtu śrub gojących i innego profilu łączników; optymalna mikro i makrostruktura: połączono w niej różne procesy technologiczne dla szybkiej ossteointegracji tworząc powierzchnie SA skracającą czas gojenia do 6-8 tygodni; unikalny kształt w połączeniu z powierzchnią SA umożliwia płynne zagłębianie w kości i zmianę toru implantacji dla optymalnego podparcia protetyki; dzięki nano obróbce tytanu implanty TS gwarantują najwyższy wskaźnik sukcesu implantologicznego potwierdzonego gwarancją typu lifetime. Evidence-based Medicine - prowadzimy jedne z najbardziej rozbudowanych badań nad naszymi implantami. 5

6 Kurs implantologiczny Rozpocznij pracę z najlepszym systemem na rynku. Bezpieczna wysokość biologiczna. owane implanty TS. na i estetyczna protetyka bezbłędnie naśladuje naturę. Implanty TS to centrum podpory pracy protetycznej dlatego pozycjonujemy je dostosowując do planu protetycznego i anatomii pacjenta. Naturalne osie korzeni - rysunek niżej - kreski zielone - są drogowskazem dla osi implantów. Korzystanie z przenośnika pozwala prawidłowo ocenić kąty i pozycję implantu względem zębów sąsiadujących i przeciwstawnych. Implanty TS zostały specjalnie zaprojektowane do swobodnego zagłębiania w kości 3,5 mm wysokości pomiędzy krawędzią implantu a wierzchem śluzówki - suma tkanki twardej i miękkiej - to najlepszy naturalny opatrunek dla implantu i gwarancja długotrwałych efektów estetycznych poprzez narastanie i utrzymanie kości. Skutecznym sposobem na ocenienie prawidłowego zagłębienia impla jest dokręcenie 5 mm śruby gojącej - powinna wystawać nie więcej niż powyżej śluzówki. Jeśli wystaje więcej należy pogłębić implant w kośc źle dobrze Warto Wiedzieć Więcej 6

7 ntu TS 1,5 mm i. 7

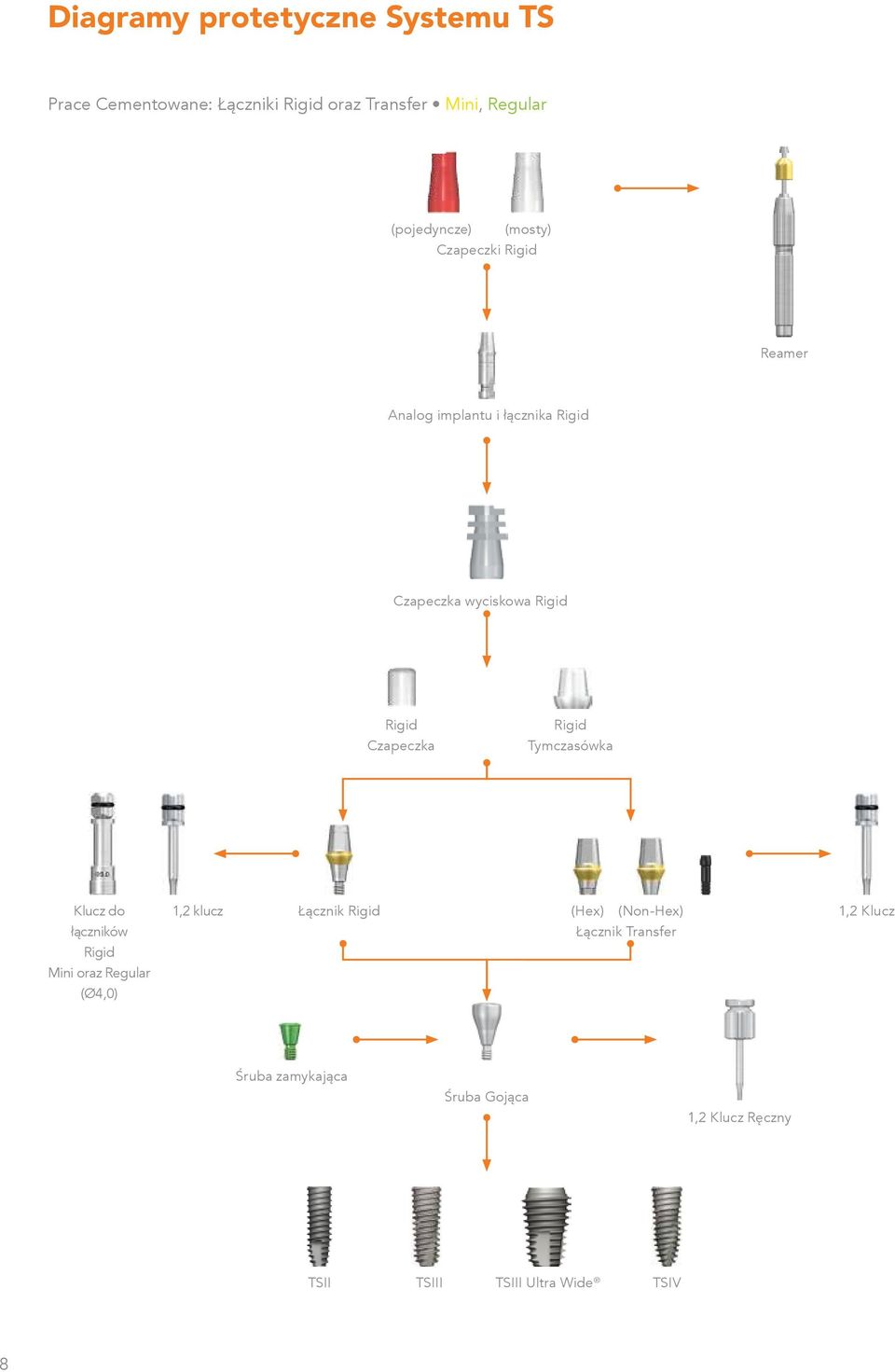

8 iagramy protetyczne Systemu TS Prace Cementowane: Łączniki Rigid oraz Transfer, (pojedyncze) (mosty) Czapeczki Rigid Reamer Analog implantu i łącznika Rigid Czapeczka wyciskowa Rigid Rigid Czapeczka Rigid Tymczasówka Klucz do łączników Rigid oraz (Ø4,0) klucz Łącznik Rigid () (Non-) Klucz Łącznik Transfer Śruba zamykająca Śruba Gojąca Klucz Ręczny TSII TSIII TSIII Ultra Wide TSIV 8

9 Prace Cementowane: Łączniki Proste Transfer, Kątowe, ZioCera, ZioCera Kątowe, GoldCast, FreeForm ST, FreeForm Prace Przykręcane: ZioCera, ZioCera Kątowe, GoldCast, Tymczasowe, Śruba EbonyGold Śruba Ti () (Non-) Łącznik Transfer (Typ A) (Typ B) (Non-) Łącznik Kątowy () (Non-) () (Non-) () (Non-) () (Non-) GoldCast/NP-CAST SmartFit FreeForm/ ZioCera CA CAM FreeForm ST () (Non-) Tymczasowy Analog aboratoryjny () (Non-) Transfer Wyciskowy do łyżki otwartej () (Non-) Transfer Wyciskowy do łyżki zamkniętej Rejestrator Zwarcia (Zgryzu) Śruba Zamykająca Śruba Gojąca Klucz Ręczny TSII TSIII TSIII Ultra Wide TSIV 9

10 iagramy protetyczne Systemu TS Prace przykręcane i łączone klejone: Convertible Abutment, Śruba EbonyGold Cylinder Prosty Cylinder Kątowy Cylinder GoldCast Cylinder Plastikowy Cylinder Tymczasowy Analog aboratoryjny Convertible Transfer Wyciskowy Convertible łyżka otwarta Transfer Wyciskowy Convertible łyżka zamknięta Klucz do rozmiaru Ø4,0: O-Ring Klucz do rozmiaru Ø4,8; Ø6,0: Octa Łącznik Convertible Czapeczka Ochronna Convertible Śruba Zamykająca Śruba Gojąca Klucz (ręczny) TSII TSIII TSIII Ultra Wide TSIV 10

11 Stabilizacja Protez Całkowitych: Łączniki Kulowe lub OCATOR, Gumki Podwyższone Gumki aboratoryjna Stopień retencji Odchylenie 0-20 Stopień retencji Odchylenie Niska retencja Czapeczka Klucz albo Wysoka retencja Obrączka Podkładka i Czapeczka O-Ring albo Plus OCATOR Klucz Montażowy O-Ring System albo System OCATOR Analog aboratoryjny O-Ring Analog aboratoryjny OCATOR Transfer Wyciskowy Klucz O-Ring Łącznik Kulowy OCATOR Łącznik OCATOR Klucz Śruba Zamykająca Śruba Gojąca Klucz (ręczny) TSII TSIII TSIII Ultra Wide TSIV 11

12 Rzeczywiste rozmiary implantów TS Ø 3,5 TSII SA ,5 3,5 3,5 2,6 2,0 10,0 3,5 3,5 2,6 2,5 11,5 3,5 3,5 2,6 2,5 13,0 3,5 3,5 2,6 2,5 15,0 3,5 3,5 2,6 2,5 TSIII SA & TSIII SA Ultra Wide ,5 3,8 3,4 2,5 1,3 Ø 3,5 10 3,8 3,3 2,5 1,3 11,5 3,8 3,2 2,5 1,3 13,0 3,8 3,2 2,5 1,3 15,0 3,8 3,1 2,5 1,3 Ø 4,0 TSIV SA ,45 3,8 1,8 2,0 8,5 4,45 3,9 1,8 3,0 10,0 4,45 4,0 1,8 4,0 11,5 4,45 4,0 1,8 5,0 13,0 4,45 4,0 1,8 6,0 Ø 4, ,0 4,2 4,2 2,9 1,5 8,5 4,2 4,2 2,9 2,0 10,0 4,2 4,2 2,9 2,5 11,5 4,2 4,2 2,9 2,5 13,0 4,2 4,2 2,9 2,5 15,0 4,2 4,2 2,9 2,5 Ø 4, ,0 4,3 4,0 2,8 1,0 8,5 4,3 3,9 2,8 1,3 10,0 4,2 3,8 2,8 1,3 11,5 4,2 3,7 2,8 1,3 13,0 4,2 3,7 3,1 4,0 15,0 4,2 3,7 3,1 5,0 Ø 4, ,0 4,85 4,0 2,0 2,0 8,5 4,85 4,2 2,0 3,0 10,0 4,85 4,3 2,0 4,0 11,5 4,85 4,3 2,0 5,0 13,0 4,85 4,3 2,0 6, Ø 4, ,0 4,4 4,4 3,1 1,5 8,5 4,4 4,4 3,1 2,0 10,0 4,4 4,4 3,1 2,5 11,5 4,4 4,4 3,1 3,0 13,0 4,4 4,4 3,1 3,0 15,0 4,4 4,4 3,1 3,0 Ø 4, ,0 4,7 4,4 3,1 1,0 8,5 4,6 4,3 3,1 1,3 10,0 4,6 4,2 3,1 1,3 11,5 4,6 4,1 3,1 1,3 13,0 4,6 4,1 3,5 4,0 15,0 4,6 4,1 3,5 5,0 Ø 5, ,0 5,3 4,3 2,2 2,0 8,5 5,3 4,6 2,2 3,0 10,0 5,3 4,7 2,2 4,0 11,5 5,3 4,7 2,2 5,0 13,0 5,3 4,6 2,2 6, Ø5, ,0 4,9 4,9 3,3 2,0 8,5 4,9 4,9 3,3 2,0 10,0 4,9 4,9 3,3 2,5 11,5 4,9 4,9 3,3 3,0 13,0 4,9 4,9 3,3 3,0 15,0 4,9 4,9 3,3 3,0 Ø5, ,0 5,1 4,9 3,7 1,0 7,0 5,1 4,9 3,7 1,0 8,5 5,1 4,8 3,7 1,3 10,0 5,1 4,8 3,7 1,3 11,5 5,1 4,7 3,7 1,3 13,0 5,1 4,8 4,0 4,0 15,0 5,1 4,7 4,0 5,0 Ø6, ,0 6,0 5,5 4,5 1,4 7,0 6,0 5,2 4,3 1,5 8,5 6,0 5,1 4,2 2,5 10,0 6,0 5,1 4,2 3,0 11,5 5,9 5,0 4,2 4,0 13,0 5,9 5,0 4,2 5,0 Ø 7, ,0 6,8 6,4 5,4 1,4 7,0 6,8 6,0 5,2 1,5 8,5 6,8 5,9 5,1 2,5 10,0 6,8 5,8 5,1 3,0 11,5 6,8 5,7 5,0 4,0 13,0 6,8 5,7 4,9 5,0 12

13 Tajemnica Sukcesu powierzchni implantów TS Średnica Łącznika System TS powierzchnia SA Powierzchnia SA: Sandblasted with alumina and Acid etched - piaskowana i wytrawiana kwasami w celu uzyskania optymalnej chropowatości i najwyższej czystości. optymalna mikro i makrostruktura: połączono w niej różne procesy technologiczne dla szybkiej ossteointegracji; umożliwia ostateczne obciążenie pracą protetyczną już w 6 tygodni po implantacji; w połączeniu z unikalnym kształtem umożliwia płynne zagłębianie w kości; dzięki nano obróbce tytanu implanty TS gwarantują najwyższy wkaźnik sukcesu implantologicznego potwierdzonego gwarancją typu lifetime. Implanty TS mają o 45 procent większą powierzchnię styku z kością od porównywalnych implantów na rynku. Więcej szczegółów dotyczących produktów firmy Osstem i niezależnych badań naukowych, dostępnych jest bezpośrednio w naszym biurze i u naszych przedstawicieli. Blokowanie () RBM SA Średnica 13

14 TSII SA Klucz Klucz Implant Ø 3,5 Implant Ø 4,0/4,5/5,0 TS II SA to następca niezwykle popularnego implantu GS II. TSII SA - Implant Cylindryczny TS II to implant cylindryczny o aktywnej powierzchni SA. Przeznaczony jest do każdego rodzaju kości jednakże najlepiej sprawdza się w kości klasy 1 i 2. Zaletą walcowych implantów jest brak możliwości zmiany toru implantacji, a więc duże bezpieczeństwo zabiegu. Najważniejsze zalety implantu TSII: Aktywny gwint: 0,8mm skok x 0,2mm gwint x podwójny zwój; brak mikrogwintu umożliwia zagłębianie implantu poniżej warstwy kortykalnej; kształt zoptymalizowany pod aktywną powierzchnię SA; wysoka stabilizacja pierwotna nawet podczas instalacji implantu z niskim momentem siły. Szczelność połączenia: potwierdzone badaniami na uniwersytecie frankfurckim szczelne połączenie stożkowe; połączenie za pomocą 11 stożka Morse a z indeksacją heksem umożliwia łatwy i pewny montaż prac protetycznych. Kondensacja kości: aktywny i otwarty gwint zapobiega kondensacji kości, która długofalowo zmniejsza szanse ossteointegracji. Najnowsze badania dowodzą, że nadmierne zagęszczanie kości dookoła implantu podczas instalacji tzw. kondensacja, ma negatywny wpływ na procesy waskularyzacji i w okresie około 2 lat po zabiegu wpływa na zwiększoną częstotliwość występowania nekrozy kości. Walcowy kształt: prosty kształt walca uniemożliwia zmianę ścieżki implantacji; prosty i przejrzysty protokół chirurgiczny. Implanty TS II posiadają dwie platformy protetyczne MINI - o średnicy całkowitej implantu 3,5 mm oraz REGUAR - wszystkie pozostałe. Komponenty protetyczne do implantów MINI - oznaczone są w katalogu kolorem żółtym, pozostałe zielonym. Komponenty systemu TS pasują do wszystkich implantów TS oraz poprzednich systemów GS. Standardowo zalecamy zagłębienie subkrestalne implantu co najmniej 0,5 mm. Oczywiście głębokość osadzenia ustalana jest indywidualnie i zależy od wielu czynników. przed instalacją implantu zalecamy zluzowanie śruby przenośnika; wszystkie prace protetyczne oraz przenośniki i śruby gojące obsługujemy kluczem ; śrubę zamykającą montujemy z siłą: 5-8 Ncm. maksymalna siła dokręcania implantu: 40 Ncm 14

15 8,5 Średnica Ø 3,5mm Ø 3,5 Ø 2, , ,1 Platforma Ø 3,5 7-8,5 TS2M3508S 10 TS2M3510S 11,5 TS2M3511S 13 TS2M3513S 15 TS2M3515S 7 8,5 Średnica Ø 4,0mm Ø 4,2 Ø 2, , ,5 Platforma Regulat Ø 4,0 7 TS2S4007S 8,5 TS2S4008S 10 TS2S4010S 11,5 TS2S4011S 13 TS2S4013S 15 TS2S4015S 7 8,5 Średnica Ø 4,5mm Ø 4,4 Ø 3, , ,5 Platforma Ø 4,5 7 TS2S4507S 8,5 TS2S4508S 10 TS2S4510S 11,5 TS2S4511S 13 TS2S4513S 15 TS2S4515S 7 8,5 Średnica Ø 5,0mm Ø 4,9 Ø 3, , ,5 Platforma Ø5,0 7 TS2S5007S 8,5 TS2S5008S 10 TS2S5010S 11,5 TS2S5011S 13 TS2S5013S 15 TS2S5015S Opakowanie zawiera implant, przenośnik oraz śrubę zamykającą. 15

16 TSIII SA Klucz Klucz Implant Ø 3,5 Implant Ø 4,0/4,5/5,0 Implant TS III SA jest najpopularniejszym obecnie implantem firmy Osstem. To bestseller na większości rynków, najczęściej wybierany produkt przez doświadczonych implantologów. TSIII SA - Implant Stożkowy TS III to implant stożkowy o agresywnym gwincie i wybitnej stabilizacji pierwotnej. Przeznaczony do każdego rodzaju kości, a jego szczególne cechy pokazują pełnię swoich możliwości w kości 2, 3 i 4. Implant ten umożliwia zmianę toru implantacji podczas zabiegu. Najważniejsze zalety implantu TSIII: Podwójny gwint: implant jest samogwintujący i samonacinający kość; najwyższa stabilizacja pierwotna, nawet w bardzo miękkiej kości. Otwarty gwint: zapobiega nekrozie i nie zaciąga blaszki wyrostka. Korkociąg: wybitne zdolności do samozagłębiania się implantu umożliwiają korektę głębokości osadzenia implantu podczas zabiegu; możliwość zmiany osi implantacji bezpośrednio podczas zabiegu. Implantacja z natychmiastowym obciążeniem kształt i powierzchnia implantu umożliwiają stosowanie go w przypadku implantacji z jednoczesnym obciążeniem a wysoką stabilizację pierwotną uzyskujemy bez używania dużej siły podczas implantacji. Szczelność połączenia: potwierdzone badaniami na uniwersytecie frankfurckim szczelne połączenie stożkowe; połączenie za pomocą 11 stożka Morse a z indeksacją heksem umożliwia łatwy i pewny montaż prac protetycznych. Implanty TS III posiadają dwie platformy protetyczne MINI - o średnicy całkowitej implantu 3,5 mm oraz REGUAR - wszystkie pozostałe. Komponenty protetyczne do implantów MINI, oznaczone są w katalogu kolorem żółtym, pozostałe zielonym. Komponenty systemu TS pasują do wszystkich implantów TS oraz poprzednich systemów GS. Standardowo zalecamy zagłębienie subkrestalne implantu co najmniej 0,5 mm. Oczywiście głębokość osadzenia ustalana jest indywidualnie i zależy od wielu czynników. przed instalacją implantu zalecamy zluzowanie śruby przenośnika; wszystkie prace protetyczne oraz przenośniki i śruby gojące obsługujemy kluczem ; śrubę zamykającą montujemy z siłą: 5-8 Ncm; maksymalna siła dokręcania implantu: 40 Ncm. 16

17 Średnica Ø 3,5mm Ø 2,5 8,5 10 Ø 3,7 11, ,1 Platforma Ø 3,5 7-8,5 TS3M3508S 10 TS3M3510S 11,5 TS3M3511S 13 TS3M3513S 15 TS3M3515S 7 Średnica Ø 4,0mm Ø 2,8 8,5 10 Ø 4,2 11, ,5 Platforma Ø 4,0 7 TS3S4007S 8,5 TS3S4008S 10 TS3S4010S 11,5 TS3S4011S 13 TS3S4013S 15 TS3S4015S 7 Średnica Ø 4,5mm Ø 3,1 8,5 10 Ø 4,6 11, ,5 Platforma Ø 4,5 7 TS3S4507S 8,5 TS3S4508S 10 TS3S4510S 11,5 TS3S4511S 13 TS3S4513S 15 TS3S4515S Short 6 7 Średnica Ø 5,0mm Ø 3,7 8,5 10 Ø 5,1 11, ,5 Platforma Ø5,0 6 TS3S5006S 7 TS3S5007S 8,5 TS3S5008S 10 TS3S5010S 11,5 TS3S5011S 13 TS3S5013S 15 TS3S5015S Opakowanie zawiera implant, przenośnik oraz śrubę zamykającą. 17

18 TSIV SA Klucz Implant TS IV o aktywnej powierzchni SA jest idealnym uzupełnieniem systemu CAS KIT firmy Osstem. Powstał w związku ze zwiększoną ilością zabiegów podniesienia dna zatoki szczękowej oraz implantacji bezpośrednio po uzupełnieniu braków kostnych. Implant ma najwyższą stabilizację pierwotną. Najważniejsze zalety implantu TSIV: możliwość instalacji implantu w miękkiej kości po użyciu wyłącznie wiertła 2.0; instalacja przy jednoczesnym podniesieniu zatoki; samogwintujący i samozagłębiający się kształt implantu umożliwia implantację w bardzo miękkiej kości, a także bezpośrednio po zabiegach augmentacyjnych przy użyciu biomateriałów; wspólna platforma protetyczna z pozostałymi implantami systemu TS. Szczelność połączenia: potwierdzone badaniami na uniwersytecie frankfurckim szczelne połączenie stożkowe; połączenie za pomocą 11 stożka Morse a z indeksacją heksem umożliwia łatwy i pewny montaż prac protetycznych. Implant Ø 4,0/4,5/5,0 Implant TS IV SA jest specjalistycznym implantem przeznaczonym do miękkiej kości, zabiegów wykonywanych jednocześnie z podniesieniem dna zatoki szczękowej oraz wszekiego rodzaju implantacji połaczonych z augmentacją. Implant do zadań specjalnych. TSIV SA - Implant Stożkowy Implanty TSIV posiadają jedną platformę protetyczną REGUAR. Komponenty protetyczne do implantów TSIV oznaczone są w katalogu kolorem zielonym. Komponenty systemu TS pasują do wszystkich implantów TS oraz poprzednich systemów GS. Standardowo zalecamy zagłębienie subkrestalne implantu co najmniej 0,5 mm. Oczywiście głębokość osadzenia ustalana jest indywidualnie i zależy od wielu czynników. przed instalacją implantu zalecamy zluzowanie śruby przenośnika; wszystkie prace protetyczne oraz przenośniki i śruby gojące obsługujemy kluczem ; śrubę zamykającą montujemy z siłą: 5-8 Ncm; maksymalna siła dokręcania implantu: 40 Ncm. 18

19 Średnica Ø 4,0mm Ø 4,45 Ø 1,8 7 8, ,5 13 2,5 Platforma Ø 4,0 (skok 0,8) 7 TS4S4007S 8,5 TS4S4008S 10 TS4S4010S 11,5 TS4S4011S 13 TS4S4013S Średnica Ø 4,5mm Ø 4,85 Ø 2,0 7 8, ,5 13 2,5 Platforma Ø 4,5 (skok 1,0) 7 TS4S4507S 8,5 TS4S4508S 10 TS4S4510S 11,5 TS4S4511S 13 TS4S4513S Średnica Ø 5,0mm Ø 5,3 2,5 Platforma Ø 2,2 Ø5,0 (skok ) 7 TS4S5007S 8,5 TS4S5008S 10 TS4S5010S 11,5 TS4S5011S 13 TS4S5013S 7 8, ,5 13 Opakowanie zawiera implant, przenośnik oraz śrubę zamykającą. 19

20 TSIII SA Ultra Wide Klucz Implant Ø 6,0/7,0 TS III SA Ultra Wide to uzupełnienie lini implantów TSIII o dwie dodatkowe średnice. TSIII SA Ultra Wide - Implant Stożkowy Szeroki TSIII SA Ultra Wide są przeznaczone do zabiegów natychmiastowej implantacji po ekstrakcji, a także do uzupełnień po eksplantacji oraz w szerokim wyrostku w odcinku bocznym. Najważniejsze zalety implantu TSIII SA Ultra Wide: instalacja za pomocą standardowej kasety chirurgicznej powiększonej o dodatkowe wiertła; aby korzystać z tej samej platformy protetycznej, co pozostałe implanty linii TS - implanty Ultra Wide mają zmieniony kształt rantu; implanty Ultra Wide mają niezwykle wysoką stabilizację pierwotną; maksymalna siła instalacji: 40 Ncm; zalecamy instalację 1 mm poniżej wyrostka kostnego. Short 6 Średnica Ø 6,0mm Ø 4,2 Ø 6,0 7 8, ,5 13 2,5 Ø 6,0 6 TS3S6006S 7 TS3S6007S 8,5 TS3S6008S 10 TS3S6010S 11,5 TS3S6011S 13 TS3S6013S Short 6 Średnica Ø 7,0mm Ø 5,1 Ø 6,8 7 8, ,5 13 2,5 Ø 7,0 6 TS3S7006S 7 TS3S7007S 8,5 TS3S7008S 10 TS3S7010S 11,5 TS3S7011S 13 TS3S7013S Opakowanie zawiera implant, przenośnik oraz śrubę zamykającą. 20

21 Śruby Gojące Ø 4,0 Ø 4,5 3,0 4,0 5,0 7,0 Ø 4,0 TSA403M TSA404M TSA405M TSA407M Ø 4,5 TSA453M TSA454M TSA455M TSA457M zawsze używaj klucza do dokręcenia śruby gojącej; siła dokręcania: 5-8 Ncm; 11 szczelne i samohamujące połączenie stożkowe. Ø 4,0 Ø 5,0 Ø 6,0 Ø 7,0 3,0 4,0 5,0 7,0 Ø 4,0 TSA403R TSA404R TSA405R TSA407R Ø 5,0 TSA503R TSA504R TSA505R TSA507R Ø 6,0 TSA603R TSA604R TSA604R TSA604R Ø 7,0 TSA703R TSA704R TSA705R TSA707R Jak dobrać łącznik na podstawie śruby gojącej? Śruba gojąca () Łącznik () 1 2 lub 3 3 lub 4 > 5 Jeśli masz problem z wyborem odpowiedniej śruby gojącej, kieruj się prostymi zasadami: średnice śruby dobieramy do pozycji implantu (zęba); śruba powinna wystawać 1 mm powyżej śluzówki. Uwaga! Śruba gojąca o wyskości 5 mm jest doskonałą miarką prawidłowej głebokości osadzenia implantu w kości. Bezpośrednio po wkręceniu implantu dokręć śrubę gojącą i sprawdź czy wystaje 1 mm powyżej śluzówki - jeśli wystaje więcej niż 2 mm pogrąż implant lub rozważ jego wymianę na krótszy rozmiar. 21

22 Implanty jednofazowe MS to system implantów o zmniejszonych średnicach do stosowania w trudnych przypadkach wąskiego wyrostka, a także do stabilizacji protez całkowitych oraz uzupełnień tymczasowych. Implanty te są mało inwazyjne i nisko traumatyczne, a ich kształt umożliwia korektę toru implantacji, zabiegi przezśluzówkowe oraz z natychmiastowe obciążenie protetyczne. Średnice to 2,5 mm oraz 3 mm. Po więcej informacji zapraszamy na naszą stronę internetową. Krajem o największej ilości implantacji na 10 tysięcy mieszkańców jest Korea Południowa. Firma Osstem posiada ponad połowę tego rynku (tyle samo, co pozostałe kilkadziesiąt koreańskich firm) i jest także jednym z liderów sprzedaży w większości krajów. Na świecie istnieją setki firm implantologicznych, ale tylko kilka z nich, w tym Osstem kontroluje zdecydowaną większość globalnego rynku. W Stanach Zjednoczonych Ameryki oraz w Kanadzie nasze produkty znane są pod nazwą iossen. Nasze fabryki zlokalizowane są w USA, Niemczech i Korei Południowej. W październiku 2014 otwarzyliśmy czwartą i jednocześnie najnowocześniejszą fabrykę w mieście Busan. 22

23 Łączniki Rigid Prace Cementowane Ø 4,0 Ø 4,0 Ø 4,5 : 4,0 Ø 4,5 : 5,5 : 7,0 4,0 5,5 7,0 1,0 GSRA4410 GSRA4411 2,0 GSRA4420 GSRA4421 3,0 GSRA4430 GSRA4431 4,0 GSRA4440 GSRA4451 5,0 GSRA4450 GSRA4441 1,0 GSRA4610 GSRA4611 2,0 GSRA4620 GSRA4621 3,0 GSRA4630 GSRA4631 4,0 GSRA4640 GSRA4641 5,0 GSRA4650 GSRA4651 1,0 GSRA4710 GSRA4711 2,0 GSRA4720 GSRA4721 3,0 GSRA4730 GSRA4731 4,0 GSRA4740 GSRA4741 5,0 GSRA4750 GSRA4751 : 4,0 : 5,5 : 7,0 Jednoczęściowy łącznik ze zintegrowaną śrubą; One Abutment One Time w praktyce; 11 szczelne i samohamujące połączenie stożkowe; Utwardzona powierzchnia na złoty kolor zapewnia doskonałe estetyczne rezultaty; Asymetryczna konstrukcja; Ø4,0: klucz standarowy; Ø4,5: klucz Outer river lub hex mm; Siła dokręcania: 30 Ncm. Uwaga! Łączniki Rigid to kwintesencja techniki - one abutment one time. Polecamy używanie ich bezpośrednio po instalacji implantu - odpowiedni dobór łącznika umożliwia ominięcie etapu śruby gojącej i instalacje pracy tymczasowej bezpośrednio na łączniku rigid za pomocą dołączonej czapeczki zatrzaskowej, na której można zbudować samodzielnie koronę. W takim przypadku pobieranie wycisków do pracy ostatecznej odbywa sie już z poziomu łącznika. 23

24 Łączniki Rigid : 4,0 Ø 4,0 Ø 4,5 : 5,5 : 7,0 Ø 4,0 Ø 4,5 1,0 GSRAS4410 GSRAS4411 2,0 GSRAS4420 GSRAS4421 4,0 3,0 GSRAS4430 GSRAS4431 4,0 GSRAS4440 GSRAS4441 5,0 GSRAS4450 GSRAS4451 1,0 GSRAS4610 GSRAS4611 2,0 GSRAS4620 GSRAS4621 5,5 3,0 GSRAS4630 GSRAS4631 4,0 GSRAS4640 GSRAS4641 5,0 GSRAS4650 GSRAS4651 1,0 GSRAS4710 GSRAS4711 2,0 GSRAS4720 GSRAS4721 7,0 3,0 GSRAS4730 GSRAS4731 4,0 GSRAS4740 GSRAS4741 5,0 GSRAS4750 GSRAS4751 : 4,0 Ø 5,0 : 4,0 Ø 6,0 : 5,5 : 5,5 : 7,0 : 7,0 Ø 5,0 Ø 6,0 4,0 5,5 7,0 1,0 GSRA5410 GSRA6410 2,0 GSRA5420 GSRA6420 3,0 GSRA5430 GSRA6430 4,0 GSRA5440 GSRA6440 5,0 GSRA5450 GSRA6450 1,0 GSRA5610 GSRA6610 2,0 GSRA5620 GSRA6620 3,0 GSRA5630 GSRA6630 4,0 GSRA5640 GSRA6640 5,0 GSRA5650 GSRA6650 1,0 GSRA5710 GSRA6710 2,0 GSRA5720 GSRA6720 3,0 GSRA5730 GSRA6730 4,0 GSRA5740 GSRA6740 5,0 GSRA5750 GSRA6750 Ø 7,0 5,5 1,0 GSRA7610 2,0 GSRA7620 3,0 GSRA7630 4,0 GSRA7640 5,0 GSRA7650 : 4,0 Ø 7,0 : 5,5 : 7,0 Jednoczęściowy łącznik ze zintegrowaną śrubą; One Abutment One Time w praktyce; 11 szczelne i samohamujące połączenie stożkowe; Utwardzona powierzchnia na złoty kolor zapewnia doskonałe estetyczne rezultaty; Asymetryczna konstrukcja; Ø4,0: klucz standarowy; Ø4,5; Ø5,0; Ø6,0: klucz Outer river lub hex mm; Ø7,0: hex mm; Siła dokręcania: 30 Ncm. : 5,5 * Każdy łącznik Rigid jest bezpłatnie zaopatrzony w czapeczkę do prac tymczasowych 24

25 Łączniki Rigid Czapeczka Ochronna : 4,0 : 5,5 : 7,0 / Ø 4,0 Ø 4,5 4,0 GSRPC440 GSRPC441 5,5 GSRPC460 GSRPC461 7,0 GSRPC470 GSRPC471 Ø 5,0 Ø 6,0 Ø 7,0 4,0 GSRPC540 GSRPC640-5,5 GSRPC560 GSRPC660 GSRPC760 7,0 GSRPC570 GSRPC670 - Idealna do osłony łącznika lub odbudowy tymczasowej bezpośrednio w gabinecie; Posiada system antyrotacyjny. Czapeczka Retrakcyjna / Ø 4,0 Ø 4,5 4,0 GSRRC440 GSRRC441 5,5 GSRRC460 GSRRC461 7,0 GSRRC470 GSRRC471 : 4,0 : 5,5 : 7,0 Ø 5,0 Ø 6,0 Ø 7,0 4,0 GSRRC540 GSRRC640-5,5 GSRRC560 GSRRC660 GSRRC760 7,0 GSRRC570 GSRRC670 - Transfer Wyciskowy / Ø 4,0 Ø 4,5 4,0 GSRIC440 GSRIC441 5,5 GSRIC460 GSRIC461 7,0 GSRIC470 GSRIC471 : 4,0 : 5,5 : 7,0 Ø 5,0 Ø 6,0 Ø 7,0 4,0 GSRIC540 GSRIC640-5,5 GSRIC560 GSRIC660 GSRIC760 7,0 GSRIC570 GSRIC670 - o wycisków z poziomu łącznika; Kolory dopasowane do średnic: 4,0mm (żólte), 5,5mm (szare), 7,0mm (niebieskie). 25

26 Łączniki Rigid Czapeczki Modelujące / Typ Ø 4,0 Ø 4,5 pojedyncza GSRP400S GSRP450S most GSRP400B GSRP450B Typ Ø 5,0 Ø 6,0 Ø 7,0 pojedyncza GSRP500S GSRP600S GSRP700S most GSRP500B GSRP600B GSRP700B Praca Pojedyncza Most Przeznaczone do pracy na rigid analogach; Antyrotacyjne: czerwone, rotacyjne: Polecamy do obróbki Reamer. Rigid Analogi aboratoryjne / Ø 4,0 Ø 4,5 4,0 GSRA440 GSRA441 5,5 GSRA460 GSRA461 7,0 GSRA470 GSRA471 : 4,0 : 5,5 : 7,0 Ø 5,0 Ø 6,0 Ø 7,0 4,0 GSRA540 GSRA640-5,5 GSRA560 GSRA660 GSRA760 7,0 GSRA570 GSRA670 - Kolory dopasowane do średnic: 4,0mm (żólty), 5,5mm (szary), 7,0mm (niebieski) 26

27 Łączniki Proste Transfer Prace Cementowane Ø 4,5 : 5,5 Non- : 5,5 Ø 4,5 Non- 1,0 GSTA4611 GSTA4611N 2,0 GSTA4621 GSTA4621N 5,5 3,0 GSTA4631 GSTA4631N 4,0 GSTA4641 GSTA4641N 5,0 GSTA4651 GSTA4651N 1,0 GSTA4711 GSTA4711N 2,0 GSTA4721 GSTA4721N 7,0 3,0 GSTA4731 GSTA4731N 4,0 GSTA4741 GSTA4741N 5,0 GSTA4751 GSTA4751N Śruba EbonyGold GSABSM Łączniki są pakowane w zestawie razem ze śrubami montażowymi. Przeznaczone do wykonywania prac cementowanych; 11 szczelne i samohamujące połączenie stożkowe; Antyrotacyjna indeksacja za pomocą hexa; okręcanie za pomocą klucza mm; Siły dokręcania: 20Ncm (), 30Ncm (); Łączniki utwardzone są azotkiem tytanu w tzw części przeziernej. Zapewnia to doskonałe efekty estetyczne oraz optymalizuje długofalowe przyleganie tkanek miękkich; W przypadku standardowej instalacji naszych implantów 0,5 mm poniżej poziomu kości, zalecamy używanie łączników o wysokości śluzówki () 3,0 i wysokości całkowitej 5,5. Idealny dobór wysokości łączników uzależniony jest jednak od wielu czynników. Zdecydowanie zalecamy używanie śrub laboratoryjnych podczas przygotowania prac protetycznych. Śruby sprzedawane wraz z łącznikami służą wyłącznie do ich montażu u pacjenta. 27

28 Łączniki Proste Transfer Prace Cementowane Ø 4,5 Non- Ø 4,5 Non- 1,0 GSTAS4611 GSTAS4611N 2,0 GSTAS4621 GSTAS4621N 5,5 3,0 GSTAS4631 GSTAS4631N 4,0 GSTAS4641 GSTAS4641N 5,0 GSTAS4651 GSTAS4651N 1,0 GSTAS4711 GSTAS4711N 2,0 GSTAS4721 GSTAS4721N 7,0 3,0 GSTAS4731 GSTAS4731N 4,0 GSTAS4741 GSTAS4741N 5,0 GSTAS4751 GSTAS4751N Śruba EbonyGold GSABSS Ø 5,0 Non- Ø 5,0 Non- 1,0 GSTA5410 GSTA5410N 2,0 GSTA5420 GSTA5420N 4,0 3,0 GSTA5430 GSTA5430N 4,0 GSTA5440 GSTA5440N 5,0 GSTA5450 GSTA5450N 1,0 GSTA5610 GSTA5610N 2,0 GSTA5620 GSTA5620N 5,5 3,0 GSTA5630 GSTA5630N 4,0 GSTA5640 GSTA5640N 5,0 GSTA5650 GSTA5650N 1,0 GSTA5710 GSTA5710N 2,0 GSTA5720 GSTA5720N 7,0 3,0 GSTA5730 GSTA5730N 4,0 GSTA5740 GSTA5740N 5,0 GSTA5750 GSTA5750N Śruba EbonyGold GSABSS Łączniki są pakowane w zestawie razem ze śrubami montażowymi. Uwaga! Przy wyborze odpowiedniego łącznika transfer, proszę kierować się zasadą utrzymania prawidłowej odległości pracy protetycznej od krawędzi implantu. Sugerujemy uzyskanie informacji na temat użytej śruby gojącej. Jako standardową wysokość łącznika transfer uznajemy 3,0. Przykładowe spasowanie łącznika transfer 2,0. W tym przypadku odpowiedni byłby łącznik o 4,0. 28

29 Łączniki Proste Transfer Prace Cementowane Ø 6,0 Non- Ø 6,0 Non- 1,0 GSTA6410 GSTA6410N 2,0 GSTA6420 GSTA6420N 4,0 3,0 GSTA6430 GSTA6430N 4,0 GSTA6440 GSTA6440N 5,0 GSTA6450 GSTA6450N 1,0 GSTA6610 GSTA6610N 2,0 GSTA6620 GSTA6620N 5,5 3,0 GSTA6630 GSTA6630N 4,0 GSTA6640 GSTA6640N 5,0 GSTA6650 GSTA6650N 1,0 GSTA6710 GSTA6710N 2,0 GSTA6720 GSTA6720N 7,0 3,0 GSTA6730 GSTA6730N 4,0 GSTA6740 GSTA6740N 5,0 GSTA6750 GSTA6750N Śruba EbonyGold GSABSS Ø 7,0 Ø 7,0 Non- 1,0 GSTA7610 GSTA7610N 2,0 GSTA7620 GSTA7620N 5,5 3,0 GSTA7630 GSTA7630N 4,0 GSTA7640 GSTA7640N 5,0 GSTA7650 GSTA7650N Śruba EbonyGold GSABSS Non- Łączniki są pakowane w zestawie razem ze śrubami montażowymi. Śruby aboratoryjne Kod GSABSM GSABSS Śruby laboratoryjne są oznaczone kolorem zgodnie z platformą protetyczną. 29

30 Analogi i Transfery Wyciskowe Analogi aboratoryjne Code GSTA350 GSTA400 Jednorazowy analog implantu do wykonania modelu laboratoryjnego. Rejestratory Zwarcia Transfery Wyciskowe do łyżki otwartej Ø 4,5 Ø 5,5 4,0 GSBIM4504S GSBIS5504S 6,0 GSBIM4506S GSBIS5506S 8,0 GSBIM4508S GSBIS5508S 10,0 GSBIM4510S GSBIS5510S 12,0 GSBIM4512S GSBIS5512S Niezawodna pomoc w określeniu wysokości zwarcia; Oszczędza czas poprzez zmniejszenie ilości przymiarek u pacjenta; okręcany kluczem hex ; 2 sztuki w opakowaniu. Guide Pin () Guide Pin () Typ Ø 4, Non- GSPIM4011 GSPIM4011N 0 - GSPGPM100 5,0 - GSPGPM150* Non- GSPIM4015 GSPIM4015N 0 - GSPGPM100 5,0 - GSPGPM150* : 11 : 11 : 15 : 15 Typ Ø 4,0 Ø 5,0 Ø 6,0 Ø 7,0 11 Guide Pin () 15 Guide Pin () GSPIS4011 GSPIS5011 GSPIS6011 GSPIS7011 Non- GSPIS4011N GSPIS5011N GSPIS6011N GSPIS7011N 0 - GSPGPR100 5,0 - GSPGPR150* GSPIS4015 GSPIS5015 GSPIS6015 GSPIS7015 Non- GSPIS4015N GSPIS5015N GSPIS6015N GSPIS7015N 0 - GSPGPR100 5,0 - GSPGPR150* Unikalny, opracowany przez firmę Osstem asymetryczny kształt transferu z dziurką zapewnia niespotykaną w innych systemach stabilność i precyzję pobierania wycisku; Średnicę i wysokość transferu dobieramy do pozycji implantu oraz do średnicy przyszłej pracy protetycznej; Transfery posiadają wyraźnie oznaczoną co 1 mm wysokość śluzówki - pierwsza (gruba) linia oznacza poziom implantu; W opakowaniu znajduje się Transfer i Śruba Pin. 30

31 Transfery Wyciskowe do łyżki zamkniętej Typ Ø 4,0 11 GSTIM4011 Non- GSTIM4011N 14 GSTIM4014 Non- GSTIM4014N Non- : 11 Non- : 14 Typ Ø 4,0 Ø 5,0 Ø 6,0 Ø 7, GSTIS4011 GSTIS5011 GSTIS6011 GSTIS7011 Non- GSTIS4011N GSTIS5011N GSTIS6011N GSTIS7011N GSTIS4014 GSTIS5014 GSTIS6014 GSTIS7014 Non- GSTIS4014N GSTIS5014N GSTIS6014N GSTIS7014N Non- : 11 Non- : 14 W pełni asymetryczny kształt gwarantujący precyzję pobrania wycisku; Wysokość i średnicę dobieramy do pozycji implantu i wielkości przyszłej pracy protetycznej; wie wersje - z hexem i bez; W opakowaniu znajduje się kompletny transfer ze śrubą. Łączniki Tymczasowe Tytanowe Non- Typ Ø 4,0 1,0 3,0 Śruba Ti Non- Non- GSTTA4010 GSTTA4010N GSTTA4030 GSTTA4030N GSABSMT Typ Ø 4,5 1,0 3,0 Śruba Ti Non- Non- GSTTA4510 GSTTA4510N GSTTA4530 GSTTA4530N GSABSST Non- Przeznaczone do prac tymczasowych wykonane z tytanu; wie wysokości śluzówki dla lepszego dobrania; 11 szczelne i samohamujące połączenie stożkowe; Montaż kluczem mm; Siła dokręcania: 20Ncm (), 20Ncm (); W opakowaniu znajduje się łącznik i śruba Ti; Nie zalecamy korygowania łącznika w ustach pacjenta oraz wykonywania prac tymczasowych na przenośnikach. 31

32 Łączniki Kątowe Transfer Prace Cementowane Ø 4,5 (Typ A) 30 (Typ B) 17 (Non-) Typ Ø 4,5 (Typ A) GSAA4520MA 2,0 (Typ B) GSAA4520MB Non- GSAA4520MN (Typ A) GSAA4540MA 4,0 (Typ B) GSAA4540MB Non- GSAA4540MN Śruba EbonyGold GSABSM Ø 5,0 Typ Ø 5,0 Ø 6,0 2,0 4,0 (Typ A) GSAA5020A GSAA6020A (Typ B) GSAA5020B GSAA6020B Non- GSAA5020N GSAA6020N (Typ A) GSAA5040A GSAA6040A (Typ B) GSAA5040B GSAA6040B Śruba EbonyGold Non- GSAA5040N GSAA6040N GSABSS (Typ A) Ø 6,0 (Typ A) (Typ B) (Typ B) (Non-) (Non-) Anatomiczny kąt pomiędzy osią implantu a osią łącznika wynosi 17 ; 11 szczelne i samohamujące połączenie stożkowe; Pokryte azotkiem tytanu na kolor złoty dla lepszej estetyki i trwałości przylegania tkanek miękkich; 2 typy ustawienia hexu (A: 0, B: 30 ); okręcanie za pomocą klucza mm; Siły dokręcania: 20 Ncm (), 30 Ncm (); W przypadku wątpliwości co do wyboru własciwego łącznika zalecamy użycie zestawu próbników laboratoryjnych Selector. Łączniki są pakowane w zestawie razem ze śrubami montażowymi. Próbniki aboratoryjne Selector Typ Ø 4,5 Ø 5,0 Ø 6,0 2,0 4,0 (Typ A) GSAAS4520MA GSAAS5020A GSAAS6020A (Typ B) GSAAS4520MB GSAAS5020B GSAAS6020B (Typ A) GSAAS4540MA GSAAS5040A GSAAS6040A (Typ B) GSAAS4540MB GSAAS5040B GSAAS6040B Próbniki aboratoryjne są dokładnym odwzorowaniem łączników kątowych - umożliwiają dobranie właściwego łącznika kątowego na modelu laboratoryjnym. Występują pojedynczo oraz w formie zestawu Selector Set. 32

33 Łączniki Cyrkonowe Prace Cementowane i Przykręcane Łączniki Proste Ø 4,5 Non- (N) Ø 4,5 Ø 5,5 Ø 6,5 N N N Ø 4,5 Typ Non- 7,0 3,5 GSZAM4535 GSZAM4535N 5,0 GSZAM4550 GSZAM4550N Śruba EbonyGold GSASM Ø 4,5 Typ Non- 7,0 3,5 GSZAS4535 GSZAS4535N 5,0 GSZAS4550 GSZAS4550N Ø 5,5 Typ Non- 7,0 3,5 GSZAS5535 GSZAS5535N 5,0 GSZAS5550 GSZAS5550N Ø 6,5 Typ Non- 7,0 3,5 GSZAS6535 GSZAS6535N 5,0 GSZAS6550 GSZAS6550N Śruba EbonyGold GSASR Zalecane przy pracach o szczególnie wysokich wymaganiach estetycznych; 11 szczelne i samohamujące połączenie stożkowe; okręcanie za pomocą klucza mm; Siły dokręcania: 20 Ncm (), 30 Ncm (). Łączniki są pakowane w zestawie razem ze śrubami montażowymi. Łączniki Kątowe Ø 5,5 Ø 6,5 Non- 17 Łączniki są pakowane w zestawie razem ze śrubami montażowymi. Ø 5,5 Typ Non- 9,0 3,0 GS17ZAS5530 GS17ZAS5530N 4,0 - - Ø 6,5 Typ Non- 9,0 Śruba EbonyGold 3, ,0 GS17ZAS6540 GS17ZAS6540N GSASR ostępne wyłącznie dla platformy ; 11 szczelne i samohamujące połączenie stożkowe; 2 wysokości śluzówki; Anatomiczny kąt pomiędzy osią implantu a osią łącznika wynosi 17 ; okręcanie za pomocą klucza mm; Siła dokręcania: 30 Ncm (). 33

34 Łączniki do wypalania. Prace Cementowane i Przykręcane na stopach szlachetnych GO CAST Ø 4,0 Typ Ø 4,0 Ø 4,5 Non- 10 1,0 3,0 Non- Non- Śruba EbonyGold GSGA4010S GSGA4010B GSGA4030S GSGA4030B GSABSM Łączniki do pełnej indywidualizacji w procesie wypalania wyłącznie na metalach szlachetnych; 11 szczelne i samohamujące połączenie stożkowe; Temperatura topnienia Au/Pt/Pd C; okręcanie za pomocą klucza mm; Siły dokręcania: 20 Ncm (), 30 Ncm (); W opakowaniu znajduje się łącznik oraz śruba EbonyGold. Typ Ø 4,5 10 1,0 Non- 3,0 Non- Śruba EbonyGold GSGA4510S GSGA4510B GSGA4530S GSGA4530B GSABSS Non- Prace Cementowane i Przykręcane na stopach nie szlachetnych NP CAST Ø 4,0 Typ Ø 4,0 10 1,0 Non- 3,0 Non- Śruba EbonyGold GSNA4010S GSNA4010B GSNA4030S GSNA4030B GSABSM Ø 4,5 Non- Łączniki do pełnej indywidualizacji w procesie wypalania wyłącznie na metalach nieszlachetnych; 11 szczelne i samohamujące połączenie stożkowe; Temperatura topnienia dostosowana do używanego stopu. Zalecamy kontakt z biurem przed pierwszym użyciem; okręcanie za pomocą klucza mm; Siły dokręcania: 20 Ncm (), 30 Ncm (); W opakowaniu znajduje się łącznik oraz śruba EbonyGold. 10 Non- Typ Ø 4,5 1,0 GSNA4510S Non- GSNA4510B 3,0 GSNA4530S Non- GSNA4530B Śruba EbonyGold GSABSS 34

35 Nowości Łącznik tymczasowy tytan + peek 5,0 hex Ø 4,5 TSQTA4550 Ø 5,5 TSQTA5550 5,0 Non- TSQTA4550N TSQTA5550N Non- 5 Łącznik do indywidualizacji nawet bezpośrednio w ustach pacjenta; Można go pozostawić w ustach do 180 dni; Siła dokręcania: 20Ncm. Prace przykręcane a także typu all on 4 Multi Prosty Prace przykręcane 5.0 TSMA5050M TSMA5050 Multi abutment; Zalecany do wielopunktowych prac przykręcanych; o wykonania korony zalecamy US Esthetic low cylinder; o montażu niezbędny jest klucz: TS Multi Abutment Outer river (MAO); Siła dokręcania: 30Ncm Multi Abutment Outer river - klucz Ø 4 Gwarantuje precyzyjny montaż łącznika. Pasuje tylko do Multi Abutmentu 2.4 Ø 4,8 Ø TSMA5010M TSMA TSMA5020M TSMA TSMA5030M TSMA TSMA5040M TSMA5040 Multi Kątowy Prace przykręcane kąt Ø 4.8 Ø GS17MAM4820 GS17MAS GS17MAM4830 GS17MAS GS17MAM4840 GS17MAS GS30MAM4830 GS30MAS GS30MAM4840 GS30MAS GS30MAM4850 GS30MAS4850 EbonyGold śruba GSMABSM GSMABSS Multi Angled Abutment plus śruba Ebony Gold; o wykonania korony zalecamy US Esthetic low cylinder (Non-hex); Siła dokręcania: 20Ncm () 30Ncm (). A A kod MAO 35

36 Łączniki do Indywidualizacji FreeForm ST Łączniki FreeForm ST do prac cementowanych Ø 4,0 Typ Ø 4,0 1,5 GSFAM4015 Non- GSFAM4015N 3,0 GSFAM4030 Non- GSFAM4030N Śruba EbonyGold GSABSM Non- Ø 4,0 Ø 5,0 Non- Non- Ø 6,0 Ø 7,0 Non- Non- Typ Ø 4,0 Ø 5,0 Ø 6,0 Ø 7,0 1,5 3,0 GSFA4015 GSFA5015 GSFA6015 GSFA7015 Non- GSFA4015N GSFA5015N GSFA6015N GSFA7015N GSFA4030 GSFA5030 GSFA6030 GSFA7030 Non- GSFA4030N GSFA5030N GSFA6030N GSFA7030N Śruba Ebony- Gold GSABSS Łączniki do indywidualizacji: przeznaczone do nietypowej lini śluzówki lub konieczności znacznej korekty łącznika; 11 szczelne i samohamujące połączenie stożkowe; Antyrotacyjna indeksacja za pomocą hexa; okręcanie za pomocą klucza mm; Siły dokręcania: 20Ncm (), 30Ncm () Łączniki utwardzone są azotkiem tytanu w tzw. części przeziernej. Zapewnia to doskonałe efekty estetyczne oraz optymalizuje długofalowe przyleganie tkanek miękkich; W opakowaniu znajduje się łącznik oraz śruba EbonyGold. 36

37 Łączniki do Indywidualizacji FreeForm Łączniki FreeForm do prac cementowanych Ø 4,0 Typ Ø 4,0 1,5 GS25FA4015 Non- GS25FA4015N 3,0 GS25FA4030 Non- GS25FA4030N Śruba EbonyGold GSABSM Non- Ø 5,5 Ø 7,0 Non- Non- Typ Ø 5,5 Ø 7,0 1,5 3,0 Śruba EbonyGold GS25FA5515 GS25FA7015 Non- GS25FA5515N GS25FA7015N GS25FA5530 GS25FA7030 Non- GS25FA5530N GS25FA7030N GSABSS Łączniki do indywidualizacji: przeznaczone do nietypowej lini śluzówki lub konieczności znacznej korekty łącznika nawet do kąta 30 ; 11 szczelne i samohamujące połączenie stożkowe; Antyrotacyjna indeksacja za pomocą hexa; okręcanie za pomocą klucza mm; Siły dokręcania: 20Ncm (), 30Ncm () Łączniki utwardzone azotkiem tytanu w tzw. części przeziernej. Zapewnia to doskonałe efekty estetyczne oraz optymalizuje długofalowe przyleganie tkanek miękkich; W opakowaniu znajduje się łącznik oraz śruba EbonyGold. 37

38 Łączniki SmartFit Prace Cementowane Całkowicie indywidualny łącznik CA/CAM; 11 szczelne i samohamujące połączenie stożkowe; okręcanie za pomocą klucza mm; Siła dokręcania: 20 Ncm (), 30 Ncm () Wskazania: 1. uża różnica pomiędzy osią implantu a osią pracy protetycznej, a także duży kąt implantacji (max. 30 ); 2. Nieregularny kształt wyrostka lub śluzówki; 3. Bardzo wysokie oczekiwania estetyczne. 4. Nieosiowe prace wielopunktowe. Producent: 1. eutsche Osstem Gmb; 2. Czas wykonania: do 14 dni; Wiecej informacji na stronie: 38

39 Łączniki Convertible Łącznik Convertible do prac przykręcanych i łączonych Ø 4,0 1,0 GSCA4010 2,0 GSCA4020 3,0 GSCA4030 4,0 GSCA4040 Ø 4,0 Ø 5,0 Ø 6,0 1,0 GSCAS4010 GSCA5010 GSCA6010 2,0 GSCAS4020 GSCA5020 GSCA6020 3,0 GSCAS4030 GSCA5030 GSCA6030 4,0 GSCAS4040 GSCA5040 GSCA6040 5,0 - GSCA5050 GSCA6050 Łącznik przejściowy convertible zapewnia szczelność połączenia z implantem i jednocześnie umożliwia wyprowadzenie dużych konstrukcji protetycznych powyżej poziomu śluzówki; 11 szczelne i samohamujące połączenie stożkowe; Łącznik 4,0 mm dokręcamy za pomocą klucza O-Ring a średnice 5,0 mm oraz 6,0 mm za pomocą klucza Octa; W opakowaniu znajduje się łącznik i przenośnik łącznika; Siła dokręcania: 30 Ncm. Convertible Cylinder Prosty Ø 4,0 Ø 4,0 Ø 5,0 Ø 6,0 7,0 GSCC4070T() GSCC4070TN(Non-) GSCC5070T (Octa) Śruba EbonyGold GSFSM GSFSR GSCC6070T (Octa) Cylinder prosty dokręcany do łącznika convertible; Montaż za pomocą klucza ; W opakowaniu znajduje się cyliner i śruba montażowa EbonyGold; Siła dokręcania: 20 Ncm. Convertible Cylinder Kątowy Ø 4,0 Ø 4,0 Ø 5,0 Ø 6,0 7,0 GS17AC4080T() GS17AC4080TN(Non-) GS17AC5080T (Octa) Śruba EbonyGold GSFSM GSFSR GS17AC6080T (Octa) Cylinder kątowy 17 dokręcany do łącznika convertible; Montaż za pomocą klucza ; Anatomiczny kąt pomiędzy osią implantu a osią łącznika wynosi 17 ; W opakowaniu znajduje się cyliner i śruba montażowa EbonyGold; Siła dokręcania: 20 Ncm. 39

40 Convertible Cylindry do Wypalania Convertible GoldCast Cylinder Ø 4,0 Ø 4,0 Ø 5,0 Ø 6,0 12 GSGC400() GSGC400N(Non-) GSGC500 (Octa) Śruba EbonyGold GSFSM GSFSR GSGC600 (Octa) Przeznaczony do prac przykręcanych na łączniku przejściowym Convertible - odpowiednia średnica cylindra do średnicy łącznika; Łączniki do pełnej indywidualizacji w procesie wypalania wyłącznie na metalach szlachetnych; la Ø4,0 wersja z systemem rotacyjnym lub bez; Temperatura topnienia Au/Pt/Pd C; okręcanie kluczem mm; Siły dokręcania: 20 Ncm; W opakowaniu znajduje się łącznik oraz śruba EbonyGold. Convertible Tymczasowy Cylinder Ø 4,0 Ø 4,0 Ø 5,0 Ø 6,0 10 GSCTC400() GSCTC400N(Non-) GSCTC500 (Octa) Śruba EbonyGold GSFSM GSFSR GSCTC600 (Octa) Przeznaczony do prac przykręcanych na łączniku przejściowym Convertible - odpowiednia średnica cylindra do średnicy łącznika; Wyłącznie do prac tymczasowych; la Ø4,0 wersja z systemem rotacyjnym lub bez; okręcanie kluczem mm; Siły dokręcania: 20 Ncm; W opakowaniu znajduje się łącznik oraz śruba EbonyGold. Convertible Plastik Cylinder Ø 4,0 Ø 4,0 Ø 5,0 Ø 6,0 10 GSCP400() GSCP400N(Non-) GSCP500 (Octa) Śruba EbonyGold GSFSM GSFSR GSCP600 (Octa) Przeznaczony do prac przykręcanych na łączniku przejściowym Convertible - odpowiednia średnica cylindra do średnicy łącznika; Łączniki do pełnej indywidualizacji w procesie wypalania wyłącznie na metalach nieszlachetnych; la Ø4,0 wersja z systemem rotacyjnym lub bez; okręcanie kluczem mm; Siły dokręcania: 20 Ncm; W opakowaniu znajduje się łącznik oraz śruba EbonyGold. 40

41 Transfer Wyciskowy z poziomu łącznika Convertible do łyżki otwartej octa Ø 4,0 Ø 4,0 Ø 5,0 Ø 6,0 Kod GSPIC400 GSPIC500 GSPIC600 () (Octa) (Octa) Pin () 0 GSCGP400S GSCGP500S 5 GSCGP400* GSCGP500* okładność i precyzja spasowania; Asymetryczny kształt; Opakowanie zawiera Transfer i Śrubę Pin. Transfer Wyciskowy z poziomu łącznika Convertible do łyżki zamkniętej octa Ø 4,0 Ø 4,0 Ø 5,0 Ø 6,0 GSTIC400 GSTIC500 GSTIC600 Kod () (Octa) (Octa) okładność i precyzja spasowania; Asymetryczny kształt; Opakowanie zawiera Transfer i Śrubę. 41

42 Convertible Czapeczka Ochronna Ø 4,0 Ø 4,0 Ø 5,0 Ø 6,0 Kod GSCC400 () GSCC500 (Non-Octa) GSCC600 (Non-Octa) Śruba EbonyGold GSFSM GSFSR Przeznaczone do ochrony łącznika w ustach pacjenta podczas procesu gojenia; Obsługa kluczem mm; W opakowaniu znajduje się czapeczka i śruba EbonyGold; Siła dokręcania: 20 Ncm. Analog aboratoryjny Convertible Ø 4,0 Ø 4,0 Ø 5,0 Ø 6,0 Kod GSCA400 GSCA500 GSCA600 o wykonywania modeli z analogiem z poziomu łącznika; Różne średnice całkowite dopasowane do średnicy łącznika a nie implantu. Czapeczka Convertible do polerowania łącznika Ø 4,0 Ø 4,0 Ø 5,0 Ø 6,0 Kod GSCPC400 () GSCPC500 (Octa) GSCPC600 (Octa) 42

43 Łączniki Kulowe Łączniki Kulowe (O-Ring Set) o stabilizacji protez całkowitych Ø 3,5 Ø 3,5 1,0 GSSAM3510O GSSA3510O 2,0 GSSAM3520O GSSA3520O 3,0 GSSAM3530O GSSA3530O 4,0 GSSAM3540O GSSA3540O 5,0 GSSAM3550O GSSA3550O 6,0 GSSAM3560O GSSA3560O Łączniki kulowe to najlepszy i najpopularniejszy system stabilizowania protez całkowitych; 11 szczelne i samohamujące połączenie stożkowe; O-Ringi posiadają różną retencję: żółte (4N), pomarańczowe (6N); Zalecamy spasowywanie O-Ringów w protezie bezpośrednio u pacjenta; Kompensacja kąta ustawienia implantów 20 ; Siła dokręcania łącznika: 30 Ncm; W opakowaniu jest łącznik, 3 o-ringi i czapeczka. Łączniki Kulowe (albo Set) o stabilizacji protez całkowitych Ø 3,5 Ø 3,5 1,0 GSSAM3510 GSSA3510 2,0 GSSAM3520 GSSA3520 3,0 GSSAM3530 GSSA3530 4,0 GSSAM3540 GSSA3540 5,0 GSSAM3550 GSSA3550 6,0 GSSAM3560 GSSA3560 Modyfikacja systemu kulkowego o zestaw o zmiennej retencji z możliwością samodzielnej regulacji; 11 szczelne i samohamujące połączenie stożkowe; Kompensacja kąta ustawienia implantów 20 ; Siła dokręcania łącznika: 30 Ncm; W opakowaniu jest łącznik i kompletny zestaw dalbo. 43

44 Zestaw: Czapeczki do łączników do stabilizacji protez Kod OARCS Czapeczka wklejona w protezę dokładnie utrzymuje O-Ring; Zalecamy okresową wymianę O-Ringów, co 6 miesięcy; W zestawie: Czapeczka + O-Ring laboratoryjny, O-Ring o niskiej retencji, O-Ring o wysokiej retencji. Zestaw: Obrączki do łączników do stabilizacji protez Kod OARS Obrączka do O-Ringu ma mniejszą wysokość całkowitą od czapeczki; Zalecamy wymianę okresowo O-Ringów co 6 miesięcy; W zestawie: Obrączka + O-Ring laboratoryjny, O-Ring o niskiej retencji, O-Ring o wysokiej retencji. Zestaw O-Ringów aboratoryjnych Kod OAO100S O-Ring dla laboratorium do pracy na modelu; Opakowanie: O-Ring 5 sztuk. Zestaw O-Ringów o niskiej retencji Kod OAO400S O-Ringi o niskiej retencji (ca. 4N); Opakowanie: O-Ring 5 sztuk. 44

45 Zestaw O-Ringów o wysokiej retencji Kod OAO600S O-Ringi o wysokiej retencji (ca. 6N); Opakowanie: O-Ring 5 sztuk. Analog aboratoryjny Łącznika Kulowego Kod OA Kopia implantu wraz z łącznikiem O-Ring. Pierwszy na świecie kompletny podręcznik implantologii, oparty o najnowszą wiedzę oraz doświadczenie zebrane przez firmę Osstem. 466 stronicowy podręcznik udostępniamy całkowicie bezpłatnie na naszej stronie w formie pdf lub zapraszamy do nabycia w naszej firmie w wersji książkowej. Wydawnictwo w języku angielskim. 45

46 OCATOR - system łączników OCATOR Łączniki 1,5mm Ø 3,7 Ø 3,7 1,0 GCA3510M GCA4010S 2,0 GCA3520M GCA4020S 3,0 GCA3530M GCA4030S 4,0 GCA3540M GCA4040S 5,0 GCA3550M GCA4050S 1,5mm System zatrzasków do stabilizacji protez na implantach; 11 szczelne i samohamujące połączenie stożkowe; Możliwość 40 różnicy w kącie osadzenia 2 implantów; Wysoka stabilność dzięki różnym gumkom 6 N, 12 N, 22 N; Montaż za pomocą klucza Core Tool OCATOR ; Siła dokręcania: 30 Ncm. OCATOR Zestaw montażowy Kod MPS Czapeczka, dystanser, czarna czapeczka laboratoryjna, czapeczki retencyjne : niebieska, różowa, przezroczysta; Zestaw dla 2 łączników OCATOR.. ; OCATOR Gumki 0-20 Kod RM06S Retencja ca. 6N; w zestawie 4 sztuki. Kod RM12S Retencja ca. 12N; w zestawie 4 sztuki. Kod RM22S Retencja ca. 22N; w zestawie 4 sztuki. 46

47 OCATOR Podwyższone Gumki Kod EM06S Retencja ca. 6N; W zestawie 4 sztuki. Kod EM12S Retencja ca. 12N; W zestawie 4 sztuki. OCATOR Gumki aboratoryjne Kod BPS o pracy laboratoryjnej; W zestawie 4 sztuki. OCATOR ystanser Kod BSS W zestawie 20 sztuk. OCATOR Transfer Wyciskowy Kod ICS o pobierania wycisków za pomocą łyżki zamkniętej; W zestawie 4 sztuki. OCATOR Analog aboratoryjny Kod A40S W zestawie 4 sztuki. 47

48 OCATOR Klucz montażowy Code CCT Orginalny klucz OCATOR o montażu gumek. OCATOR Klucz do Łącznika Typ Krótki ługi Code TWS TW Klucz do montażu łączników OCATOR 2 wersje długości. Implanty to tylko część oferty firmy Osstem i iossen. Zapraszamy do zapoznania się z naszymi produktami do regeneracji tkanek, a także katalogiem narzędzi chirurgicznych. Zapraszamy również do kontaktu z naszym biurem, przedstawicielami regionalnymi oraz na naszą stronę internetową. 48

49 Kaseta chirurgiczna Taper KIT Przeznaczona do stożkowych implantów Ø2,0 Twist TE2008C01 TE2010C01 TE2011C01 TE2013C01 TE2015FNC01 Ø3,0 Twist 33011C FNC02 Ø3,5 Taper TP3C3507 TP3C3508 TP3C3510 TP3C3511 TP3C3513 TP3C3515 Ø4,0 Taper TP3C4007 TP3C4008 TP3C4010 TP3C4011 TP3C4013 TP3C4015 Ø4,5 Taper TP3C4507 TP3C4508 TP3C4510 TP3C4511 TP3C4513 TP3C4515 Ø5,0 Taper TP3C5007 TP3C5008 TP3C5010 TP3C5011 TP3C5013 TP3C5015 Guide AGC NoMount river (klucz z poziomu implantu) GSNM32 GSNM35 SideCut OSM20 TS Fixture river (klucz ręczny) GSMF GSRG rill Extension (przedłużka) AE Torque Wrench (Raczeta dynamometryczna) TW30B epth Gauge (głębokościomierz) AG Parallel Pin APP400: 2 Szt. APP500: 2 Szt. and river (klucz ręczny) A12S A12 Torque river (wkładka do raczety) TR12S TR12 Simple Mount river (wkładka) ASMS ASM Simple Mount Extension (wkładka) ASMES ASME Removal Tool for Mount (klucz do przenośnika) RFR Taper Cortical TC4C35 TC4C40 TC4C45 TC4C50 Open Wrench (uchwyt do przenośników) ASOW 49
