1 System SPI - część protetyczna ver. 2.0 Warszawa Michał Parfieńczyk, C.Witt i Spółka michal.parfienczyk@gmail.com

2 Kaseta protetyczna SPI Wszystkie instrumenty są zorganizowane i przechowywane w oddzielnych silikonowych mankietach Piktogramy pozwalają na łatwą identyfikacje

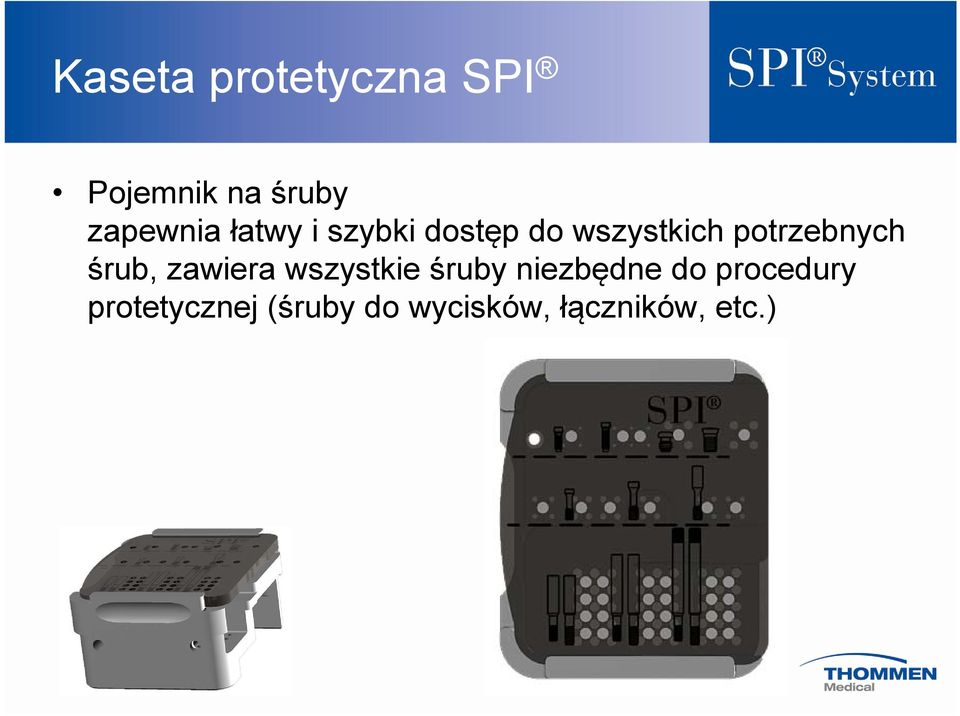

3 Kaseta protetyczna SPI Pojemnik na śruby zapewnia łatwy i szybki dostęp do wszystkich potrzebnych śrub, zawiera wszystkie śruby niezbędne do procedury protetycznej (śruby do wycisków, łączników, etc.)

4 Połączenie implantu z łącznikiem Koncept Systemu SPI Wewnętrzny hexagon 3mm Zewnętrzny pierścień stabilizujący

5 Połączenie implantu z łącznikiem Koncept Systemu SPI Estetyka i długoczasowy sukces ostatecznej odbudowy jest w dużym stopniu zdeterminowany przez połączenie implant-łącznik: Wewnętrzne heksagonalne połączenie Zewnętrzny pierścień stabilizujący na platformie implantu SPI ELEMENT, SPI ONETIME i SPI CONTACT Łączniki SPI dla uzupełnień cementowanych, przykręcanych i hybrydowych

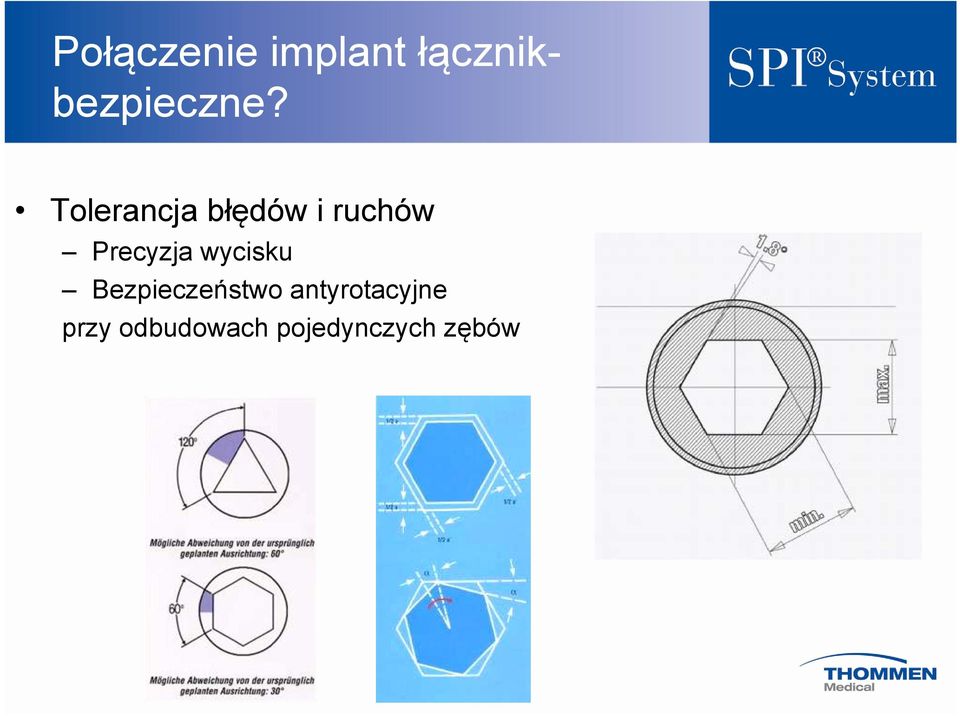

6 Połączenie implant łącznikbezpieczne? Tolerancja błędów i ruchów Precyzja wycisku Bezpieczeństwo antyrotacyjne przy odbudowach pojedynczych zębów

7 Koncept Systemu SPI 60 kąt śruby 60 zewnętrzne podparcie Wewnętrzny heksagon 3mm

8 Koncept Systemu SPI Produkcja z wysoką precyzją Minimalna mikroprzestrzeń pomiędzy platformą implantu, a łącznikiem Redukcja ryzyka zasiedlenia przez bakterie

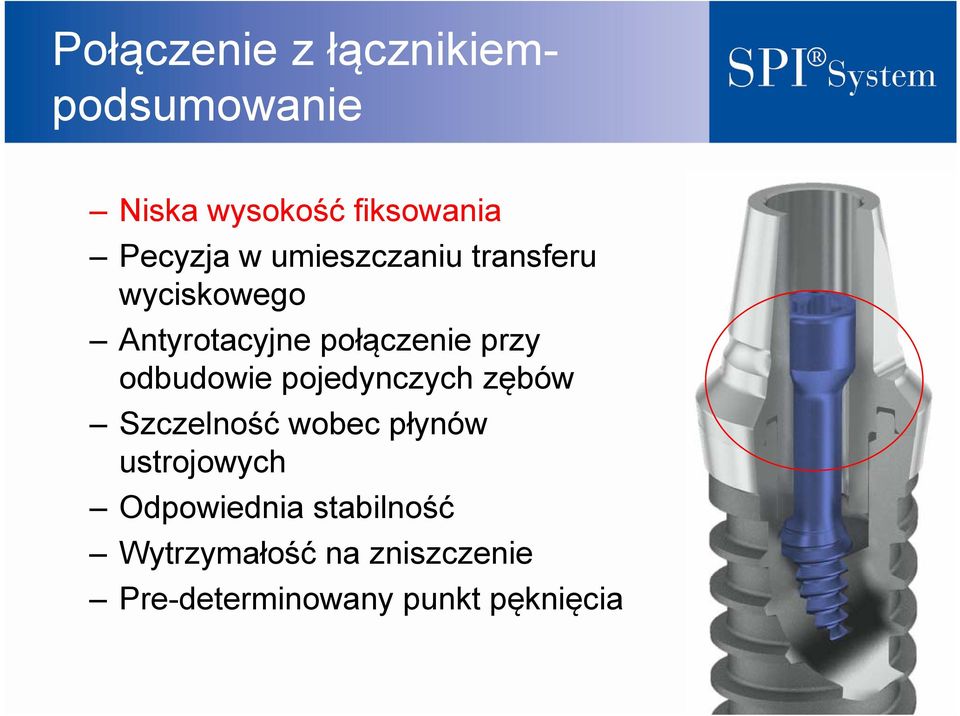

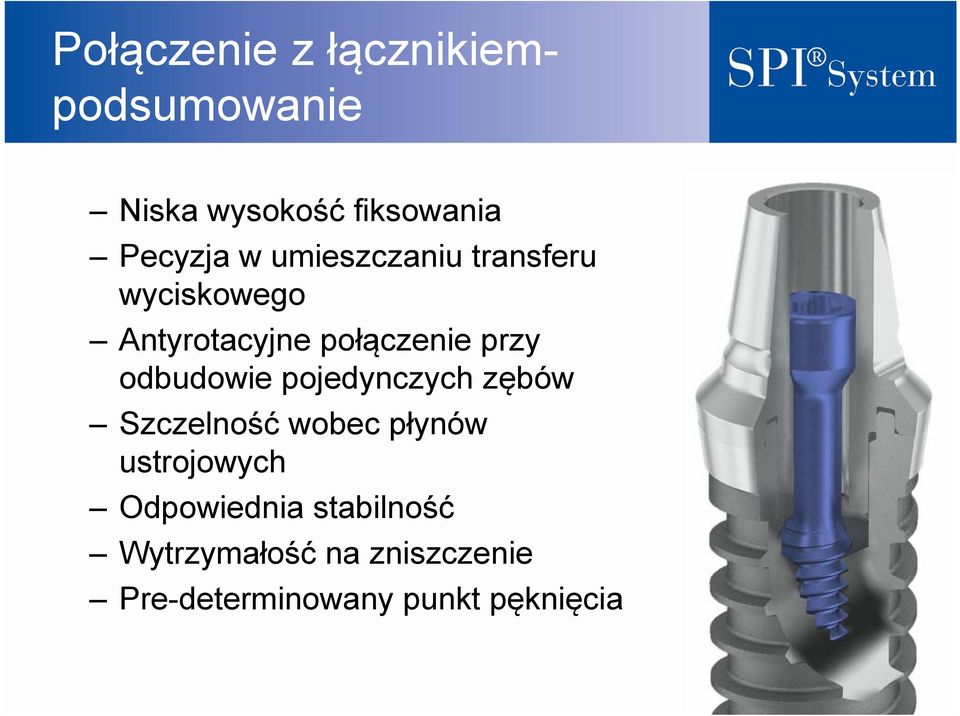

9 Połączenie z łącznikiempodsumowanie Niska wysokość fiksowania Pecyzja w umieszczaniu transferu wyciskowego Antyrotacyjne połączenie przy odbudowie pojedynczych zębów Szczelność wobec płynów ustrojowych Odpowiednia stabilność Wytrzymałość na zniszczenie Pre-determinowany punkt pęknięcia

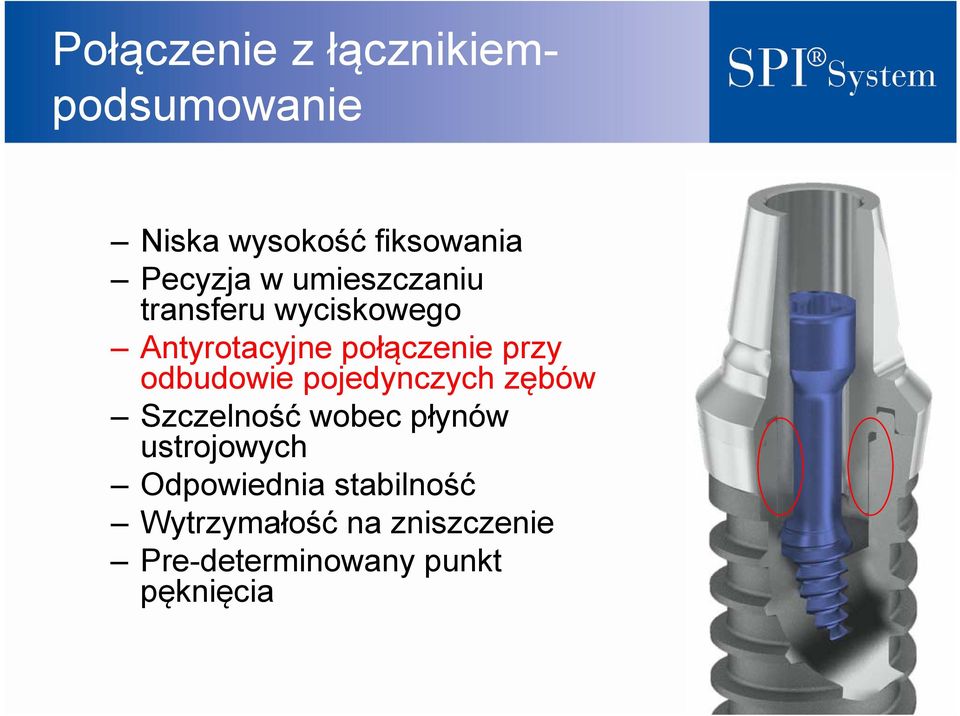

10 Połączenie z łącznikiempodsumowanie Niska wysokość fiksowania Pecyzja w umieszczaniu transferu wyciskowego Antyrotacyjne połączenie przy odbudowie pojedynczych zębów Szczelność wobec płynów ustrojowych Odpowiednia stabilność Wytrzymałość na zniszczenie Pre-determinowany punkt pęknięcia

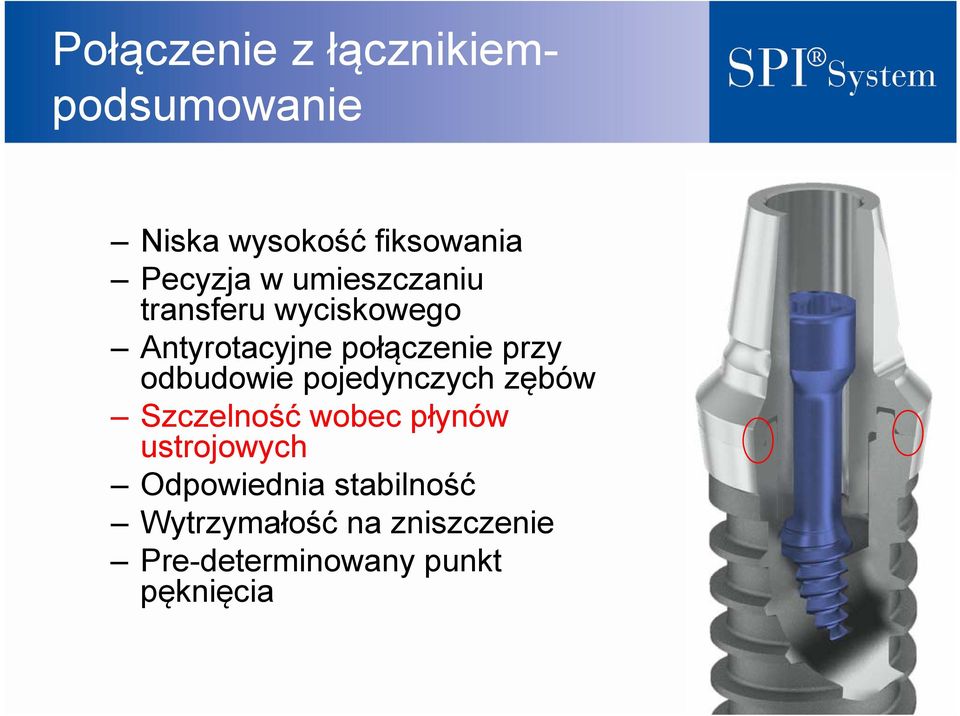

11 Połączenie z łącznikiempodsumowanie Niska wysokość fiksowania Pecyzja w umieszczaniu transferu wyciskowego Antyrotacyjne połączenie przy odbudowie pojedynczych zębów Szczelność wobec płynów ustrojowych Odpowiednia stabilność Wytrzymałość na zniszczenie Pre-determinowany punkt pęknięcia

12 Połączenie z łącznikiempodsumowanie Niska wysokość fiksowania Pecyzja w umieszczaniu transferu wyciskowego Antyrotacyjne połączenie przy odbudowie pojedynczych zębów Szczelność wobec płynów ustrojowych Odpowiednia stabilność Wytrzymałość na zniszczenie Pre-determinowany punkt pęknięcia

13 Połączenie z łącznikiempodsumowanie Niska wysokość fiksowania Pecyzja w umieszczaniu transferu wyciskowego Antyrotacyjne połączenie przy odbudowie pojedynczych zębów Szczelność wobec płynów ustrojowych Odpowiednia stabilność Wytrzymałość na zniszczenie Pre-determinowany punkt pęknięcia

14 Połączenie z łącznikiempodsumowanie Small installation height for optimal prosthetic flexibility Precision of the position transfer (Impression) Rotational safety for single tooth replacement Sealing against body fluids Adequate mechanical stability Sufficient strength against fatigue Predetermined breaking point in cases of excessive load

15 Połączenie z łącznikiempodsumowanie Niska wysokość fiksowania Pecyzja w umieszczaniu transferu wyciskowego Antyrotacyjne połączenie przy odbudowie pojedynczych zębów Szczelność wobec płynów ustrojowych Odpowiednia stabilność Wytrzymałość na zniszczenie Pre-determinowany punkt pęknięcia

16 Połączenie z łącznikiempodsumowanie Niska wysokość fiksowania Pecyzja w umieszczaniu transferu wyciskowego Antyrotacyjne połączenie przy odbudowie pojedynczych zębów Szczelność wobec płynów ustrojowych Odpowiednia stabilność Wytrzymałość na zniszczenie Pre-determinowany punkt pęknięcia

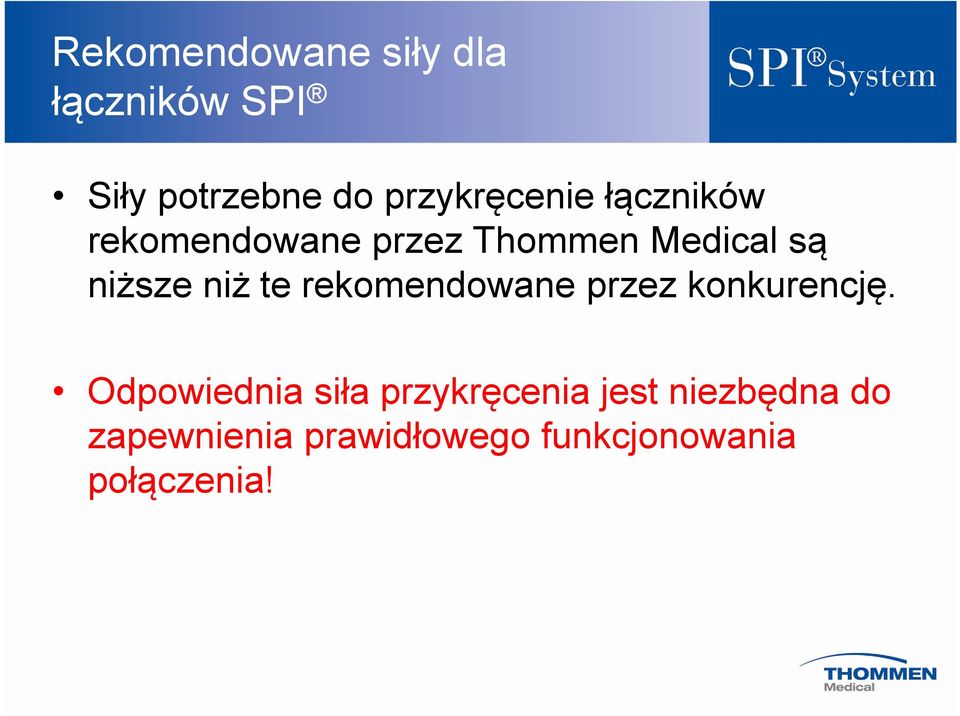

17 Rekomendowane siły dla łączników SPI Siły potrzebne do przykręcenie łączników rekomendowane przez Thommen Medical są niższe niż te rekomendowane przez konkurencję. Odpowiednia siła przykręcenia jest niezbędna do zapewnienia prawidłowego funkcjonowania połączenia!

18 Rekomendowane siły dla łączników SPI Dlaczego system SPI potrzebuje mniejsze siły do przykręcani śrub? F Stabilizacja wobec lateralnego obciążenia

19 Rekomendowane siły dla łączników SPI Dlaczego system SPI potrzebuje mniejsze siły do przykręcani śrub? Stożkowe fiksowanie śruby zabezpiecza przed ruchami bocznymi śruby konkurencji

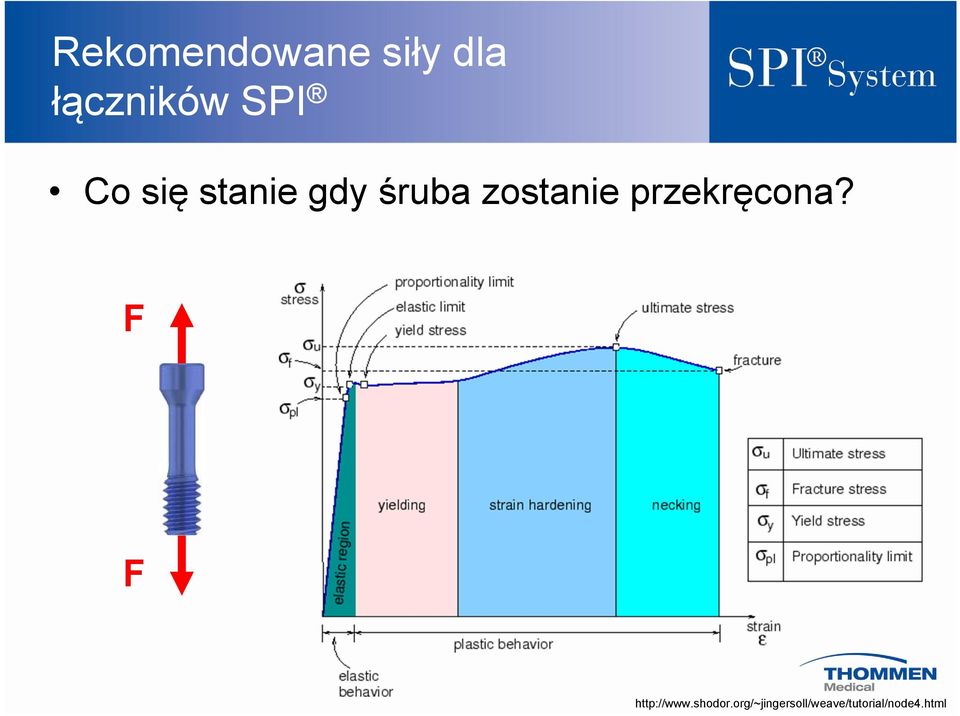

20 Rekomendowane siły dla łączników SPI Co się stanie gdy śruba zostanie przekręcona? F F

21 Podsumowanie Heksagonalne wnętrze Bardzo dobre osadzenie łącznika Stabilizacja na boczne przeciążenia Niska siła potrzebna do przykręcenia ze względu na kształt śruby

22

23 Pobieranie wycisku z poziomu implantu

24 Pobieranie wycisku z poziomu implantu Technika otwartej łyżki

25

26 Pobieranie wycisku z poziomu implantu Technika otwartej łyżki

27 Pobieranie wycisku z poziomu implantu Technika łyżki zamkniętej

28 Pobieranie wycisku z poziomu implantu Technika łyżki zamkniętej

29 Pobieranie wycisku z poziomu implantu Obie metody prowadzą do otrzymania dokładnego modelu

30 Analogi Tytanowe Oznaczone kolorami

31 Pobieranie wycisku z poziomu implantu

32 Pobieranie wycisku z poziomu implantu Metoda z łyżką zamkniętą

33 Pobieranie wycisku z poziomu implantu

34 Pobieranie wycisku z poziomu implantu

35 8 rodzajów łączników w tym 6 do odbudowy ostatecznej

36 Rodzaje łączników SPI SELECTION do planowania leczenia SPI TEMPORARY dla odbudów tymczasowych SPI EASY dla cementowanych uzupełnień protetycznych SPI VARIO, VARIO T i VARIOmulti dla przykręcanych uzupełnień protetycznych SPI RETAIN dla protez hybrydowych SPI ART dla odbudów o wysokiej estetyce

37 SPI SELECTION do planowania przypadku Szybka i odpowiednia weryfikacja właściwego łącznika, bez konieczności wykorzystywania drogich ostatecznych łączników Przeznaczone do sterylizacji Proste potwierdzenie zgodności w zgryzie

38 SPI SELECTION do planowania przypadku

39 SPI TEMPORARY do odbudowy tymczasowej SPI TEMPORARY do odbudowy tymczasowej

40 SPI TEMPORARY do odbudowy tymczasowej Mogą być wykorzystane bezpośrednio przez lekarza lub przez technika Są razem ze śrubą do modelowania Szczególnie do zastosowania w obszarze estetycznym Dostępne z heksagonalną lub owalną końcówką

41 SPI VARIO dla mostów przykręcanych okluzyjnie Okluzyjnie przykręcane odbudowy (korony & mosty) Dla platform 3,5mm 4,0mm 4,5mm 5,0mm 6,0mm

42 SPI VARIO T do transwersalnie przykręcanych koron Transwersalnie przykręcane łączniki dają możliwość wykonania łatwo demontowalnych uzupełnień bez estetycznych ograniczeń Nie ma okluzyjnie widocznej śruby

43 SPI VARIOmulti dla przykręcanych okluzyjnie mostów Rozwiązanie dla wielopunktowych mostów koncepcja System, który jest mniej wrażliwy na błędy i różnice kątów wynikające z pozycjonowania i implantów

44 SPI VARIOmulti dla przykręcanych okluzyjnie mostów Ø H 2.2mm Ø Implant platform SPI VARIOmulti

45 SPI VARIOmulti dla przykręcanych okluzyjnie mostów System dla wielopunktowych mostów 3 różne wysokości szyjek dla implantów o średnicach Ø 3.5, 4.0, 4.5 and 5.0 mm 0.8 mm 2.0 mm 3.0 mm SPI VARIOmulti

46 SPI VARIOmulti dla przykręcanych okluzyjnie mostów Jedna średnica protetyczna, niezależnie od platformy (4,8 mm) PF Ø3.5 PF Ø4.0 PF Ø4.5 PF Ø5.0

47 SPI VARIOmulti dla przykręcanych okluzyjnie mostów Jednoczęściowy łącznik z uchwytem przeznaczonym do jego umieszczenia SPI VARIOmulti

48 SPI VARIOmulti dla przykręcanych okluzyjnie mostów SPI VARIOmulti Plastikowy cylinder pomocny w umieszczaniu łącznika Dokręcany za pomocą wkrętaka MONO

49 SPI VARIO T do transwersalnie przykręcanych koron Dla platform: 3,5mm 4,5mm 5,0mm 6,0mm

50 SPI RETAIN do protez hybrydowych Duży wybór łączników Od korzystnych cenowo zatrzasków kulkowych, przez odbudowy na belkach i łączniki do indywidualizacji ZEST LOCATOR

51 SPI RETAIN zatrzaski kulkowe Protezy hybrydowe Platformy: 4,0mm 4,5mm 5,0mm

52 SPI RETAIN do protezy hybrydowych Zatrzaski kulkowe Korzystne cenowo Proste rozwiązanie

53 SPI RETAIN odbudowy na belce Protezy hybrydowe Platformy 3,5mm 4,0mm 4,5mm 5,0mm

54 SPI RETAIN Abutments belka Model z analogami 1. Czapeczka tytanowa 2. Śruba okluzyjna 3. Czapeczka złota

55 SPI RETAIN łącznik do indywidualizacji Protezy hybrydowe Korony i mosty Platformy 3,5mm 4,0mm 4,5mm 5,0mm 6,0mm

56 SPI RETAIN łącznik do indywidualizacji

57 SPI ART z tlenku cyrkonu Dwie podstawowe formy W pełni indywidualizowany łącznik Kompatybilne z systemem łączników SPI EASY Prefabrykowane części pomocnicze Bez dodatkowych śrub Dla implantów SPI ELEMENT, SPI CONTACT, SPI ONETIME Dla platform: 3,5mm 4,5mm 5,0mm

58 Aspekty kliniczne postępowania protetycznego na przykładzie łączników SPI EASY Prezentacja: Patric Walder, Thommen Medical Tłumaczenie: Michał Parfieńczyk, C. Witt i Spółka

59 Odbudowa protetyczna na łącznikach SPI EASY W gabinecie Krok 1: Odkręcenie śruby zamykającej lub śruby gojącej Płukanie i suszenie wnętrza implantu

60 Odbudowa protetyczna na łącznikach SPI EASY Mit freundlicher Genehmigung Prof. A. Zöllner, D

61 Odbudowa protetyczna na łącznikach SPI EASY W gabinecie Krok 2: Wybór odpowiedniego łącznika Przykręcenie łącznika implantu za pomocą śruby łącznika 25 Ncm (4.0 mm to 6.0 mm dla platformyø) 15 Ncm (3.5 mm dla platformy Ø).

62 Odbudowa protetyczna na łącznikach SPI EASY Mit freundlicher Genehmigung Prof. A. Zöllner, D

63 Odbudowa protetyczna na łącznikach SPI EASY W gabinecie Krok 3: Umieszczenie transferu wyciskowego korespondującego z łącznikiem

64 Odbudowa protetyczna na łącznikach SPI EASY Mit freundlicher Genehmigung Prof. A. Zöllner, D

65 Odbudowa protetyczna na łącznikach SPI EASY W gabinecie Krok 4: Pobieranie wycisku Nie potrzeba łyżki indywidualnej Elastomerowy materiał wyciskowy Transfer wyciskowy EASY nie może być sterylizowany Po związaniu masy wyciskowej, zdjęcie łyżki wyciskowej

66 Odbudowa protetyczna na łącznikach SPI EASY Mit freundlicher Genehmigung Prof. A. Zöllner, D

67 Odbudowa protetyczna na łącznikach SPI EASY Łączniki EASY są dostępne w zestawach ze wszystkimi potrzebnymi komponentami (również dostępnymi oddzielnie) Oznaczone kolorem, snap-on impression caps dla szybkiego i dokładnego pobierania wycisku na poziomie łącznika Precyzyjne analogi

68 Odbudowa protetyczna na łącznikach SPI EASY W gabinecie Krok 5: Przed cementowaniem kanał śruby musi być wypełniony łatwo usuwalnym materiałem (wosk, gutaperka itp.) Do fiksowania osłonki tymczasowej należy użyć cementu tymczasowego Osłonka tymczasowa EASY jest zrobiona z polimeryzowalnej żywicy (PMMA)

69 Odbudowa protetyczna na łącznikach SPI EASY Mit freundlicher Genehmigung Prof. A. Zöllner, D

70 Odbudowa protetyczna na łącznikach SPI EASY Mit freundlicher Genehmigung Prof. A. Zöllner, D

71 Odbudowa protetyczna na łącznikach SPI EASY Mit freundlicher Genehmigung Prof. A. Zöllner, D

72 Odbudowa protetyczna na łącznikach SPI EASY W pracowni technika Krok 6: Umieszczenie analogu EASY w transferze wyciskowym Wykonanie modelu roboczego w standardowej procedurze

73 Odbudowa protetyczna na łącznikach SPI EASY Mit freundlicher Genehmigung Prof. A. Zöllner, D

74 Odbudowa protetyczna na łącznikach SPI EASY Mit freundlicher Genehmigung Prof. A. Zöllner, D

75 Odbudowa protetyczna na łącznikach SPI EASY Mit freundlicher Genehmigung Prof. A. Zöllner, D

76 Odbudowa protetyczna na łącznikach SPI EASY W gabinecie Krok 7: Umieszczenie uzupełnienia ostatecznego Przed cementowaniem kanał śruby łącznika musi być wypełniony łatwo usuwalnym materiałem (wosk, gutaperka, itp.)

77 Odbudowa protetyczna na łącznikach SPI EASY Mit freundlicher Genehmigung Prof. A. Zöllner, D

78 Wybór produktów EASY Abutment- zestaw: 1 łącznik EASY 1 śruba łącznika 1 transfer wyciskowy EASY 1 analog EASY 1 czapeczka wyciskowa dla korony EASY 1 czapeczka wyciskowa dla mostu EASY 1 osłonka tymczasowa EASY Wszystkie elementy dostępne są także osobno!

79 Koniec Uwagi dotyczące tłumaczenia proszę wysyłać: Michał Parfieńczyk,
