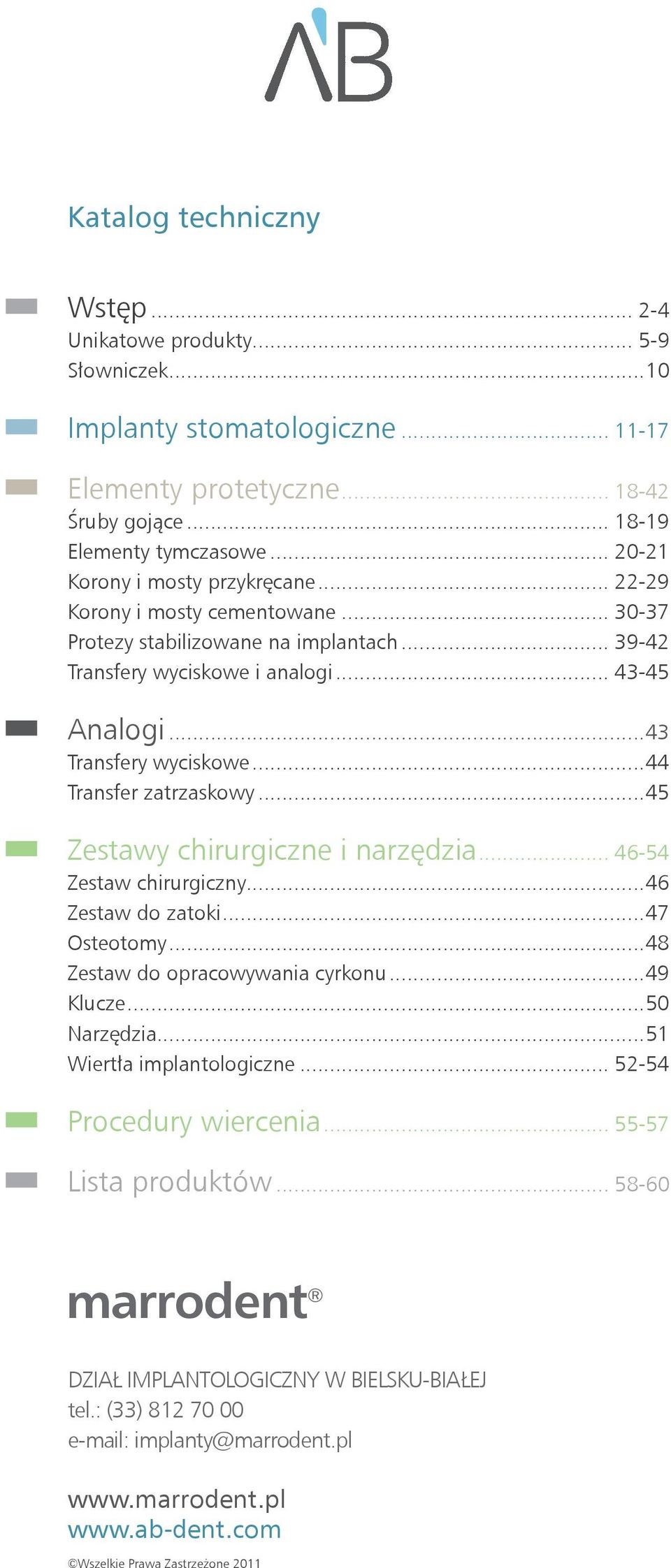

1 Katalog techniczny Wstęp Unikatowe produkty Słowniczek...10 Implanty stomatologiczne Elementy protetyczne Śruby gojące Elementy tymczasowe Korony i mosty przykręcane Korony i mosty cementowane Protezy stabilizowane na implantach Transfery wyciskowe i analogi Analogi...43 Transfery wyciskowe...44 Transfer zatrzaskowy...45 Zestawy chirurgiczne i narzędzia Zestaw chirurgiczny...46 Zestaw do zatoki...47 Osteotomy...48 Zestaw do opracowywania cyrkonu...49 Klucze...50 Narzędzia...51 Wiertła implantologiczne Procedury wiercenia Lista produktów marrodent ZIAŁ IMPLANTOLOGICZNY W BIELSKU-BIAŁEJ tel.: (33) implanty@marrodent.pl Wszelkie Prawa Zastrzeżone 2011

2 Nasza reputacja nie wzięła się znikąd Międzynarodowa reputacja AB ental evices nie jest przypadkowa rośnie stopniowo i równomiernie od ponad 20 lat. Jest rezultatem planowania linii produktów dla implantologii stomatologicznej, na bazie najnowszych badań klinicznych, z użyciem materiałów najwyższej jakości, wytworzonych według najwyższych standardów dokładnie zaspakajających oczekiwania naszych klientów. Jakość jest najważniejsza Jakość i precyzja wykonania produktów AB ental evices jest potwierdzona atestami i zatwierdzona przez Europejskie Jednostki Certyfikujące ENB (CE 0473 na projekt, wyrób i procedury kontroli implantów stomatologicznych i elementów protetycznych), oraz zrzeszenie AMAR w kraju rodzimym (Izrael), jak również posiada certyfikaty ISO 13485:2003 oraz ISO 9001:2008. Nasze produkty są dopuszczone do obrotu przez FA, Health Canada oraz Federację Rosyjską. AB ental evices posiada wpis do Rejestru Produktów Leczniczych, Wyrobów Medycznych i Produktów Biobójczych numer PL/R/ zezwalający na obrót i używanie w Polsce. la entystów... Specjaliści wybierają AB ental, ponieważ wiedzą, że precyzja tych wyrobów pozwala darzyć je najwyższym zaufaniem i dlatego, że wsparcie AB ental nie kończy się na dostawie, ale jest ciągłym procesem aktualizowania linii produktów do rehabilitacji narządów żucia zgodnie z najnowszymi zdobyczami współczesnej wiedzy, sesji szkoleniowych i innych form wsparcia. dla Pacjentów Pacjenci są usatysfakcjonowani stosowaniem przez lekarzy produktów AB ental, gdyż rezultaty terapii spełniają ich oczekiwania. Pełne zaangażowanie W tym katalogu AB ental evices ma przyjemność przedstawić gamę nowych, innowacyjnych produktów dla implantologii stomatologicznej. Potwierdzamy tym samym nasze pełne zaangażowanie i wysiłek w to, aby każdy z elementów systemu był nieporównywalną wartością i że nasze dążenia w służeniu rodzinie użytkowników systemu są niezłomne. 2

3 IMPLANTOLOGIA Implantologia to esencja stomatologii rekonstrukcyjnej zapewniająca funkcjonalne i estetyczne odtworzenie utraconych zębów. ługotrwałe badania pokazują, że właściwie umiejscowione i zaopatrzone protetycznie implanty przywracają funkcję narządów żucia porównywalnie z posiadaniem naturalnego uzębienia. Stąd bez wątpienia implantologia zyskuje swoją wysoką popularność w świecie stomatologów. Stop tytanu materiał z wyboru Wszystkie implanty AB ental evices są wykonane ze stopu tytanu Ti-6Al-4V Eli zgodnie z normą ASTM-F Tytan udowodnił, że z wielu powodów jest idealnym materiałem na implanty, ale najważniejsza jest jego zdolność do pełnej integracji z kością. Poza biozgodnością posiada zalety mechaniczne (sztywność, trwałość) i może być precyzyjnie obrabiany z dokładnością mierzoną w mikrometrach. zięki temu implanty mogą być wytwarzane w szerokiej gamie zapewniając zarówno optymalny dobór dla każdego pacjenta w zależności od rozmiarów oraz stanu zdrowia kości i dziąseł danej osoby, jak i możliwość uzyskania optymalnej stabilizacji. Powierzchnia zewnętrzna Porowata powierzchnia implantów sprzyja stabilności biomechanicznej. Piaskowanie biomateriałami zewnętrznej powierzchni implantu to unikalna i nowatorska technologia. Porowatość powierzchni tytanowego implantu determinuje poziom integracji tego implantu z kością. Obróbka powierzchni wspiera proces szybkiego formowania tkanki kostnej na styku kość / implant, zapewniając optymalne połączenie implantu z kością. Proces uszlachetniania polega na piaskowaniu pod dużym ciśnieniem powierzchni implantu cząsteczkami fosforanu trójwapniowego. Taki proces zwielokrotnia powierzchnię osteointegracji i daje idealną strukturę dla połączenia implant-kość. Zapewnia również czystość powierzchni, bez śladów zanieczyszczeń. Wszystkie implanty AB ental evices przechodzą taki proces, uzyskując idealną strukturę powierzchni. 10µM 50µM Obraz piaskowanej powierzchni w mikroskopie skaningowym 3

4 Odbudowa protetyczna AB ental evices oferuje najszerszą gamę elementów i osprzętu do odbudowy protetycznej zębów, zapewniając rozwiązania spełniające wymagania wszystkich przypadków klinicznych Państwa pacjentów. Elementy protetyczne pasują do wszystkich implantów z wewnętrznym sześciokątem. Filary mogą być stosowane do wszystkich implantów switch-platform. Wszystkie filary mają wewnętrzny gwint, który zabezpiecza przed poluzowaniem połączenia, wzmacnia kołnierz filaru oraz pozwala na łatwy demontaż. zięki precyzyjnemu połączeniu filaru z implantem, zaprojektowanemu tak, aby wytrzymywało naprężenia przy nagryzaniu, zyskujemy pewność sukcesu na długie lata użytkowania. W celu odbudowy protetycznej na implantach dwuczęściowych (I2, I5, I6B) usuń śrubę zamykającą lub gojącą. Moment z jakim dokręcamy elementy protetyczne (klucz dynamometryczny T8c) to 30 Ncm. Jeśli do implantów I6 i I7 stosujesz dodatkowe elementy przykręcane śrubą, to nie przekraczaj momentu 20 Ncm. Sterylność Implanty AB ental evices poddawane są rygorystycznym procedurom sterylizacji promieniami Gamma o natężeniu 2,5mrad zgodnie z wytycznymi zawartymi w przepisach Sterylizacja urządzeń medycznych dopuszczanie i rutynowa kontrola sterylizacji napromiennej EN552 z 1994 roku. Wyrywkowa kontrola sterylności odbywa się z zastosowaniem procedur ESP24 dla urządzeń medycznych (metoda filtracji membranowej). Gotowe, sterylne produkty przechodzą dodatkowy test bio-obciążeniowy ISO , potwierdzający sterylność. Identyfikacja Każdy produkt AB ental evices posiada numer partii, który łączy go z kartą identyfikacyjną - zawierającą dane z każdego etapu produkcji. Lekarz otrzymuje dwie identyczne etykiety: jedną do karty pacjenta, a drugą do dokumentacji medycznej. Testy obciążeniowe Wytrzymałość mechaniczna (testy zmęczeniowe) implantów AB ental evices badana jest zgodnie ze specjalnymi wytycznymi do kontroli produktów Klasy II: Wszczepy Śródkostne w Kształcie Korzeni i Filary: Wytyczne dla Przemysłu i FA w Labolatorium Metalurgicznym Technion Research and evelopment Foundation. Badania potwierdziły wysoką wytrzymałość i odporność implantów AB ental evices na obciążenia mechaniczne i ekstremalne warunki przeciążeń. Gwarancja AB ental evices na swoje produkty udziela 15 lat gwarancji, pod warunkiem stosowania ich zgodnie z załączonymi instrukcjami i według procedur podanych przez producenta. 4

5 Unikatowe produkty AB ental evices Implanty rowkowane Implanty I2, I5 i I7 mają wyraźne rowkowania szyjki. To innowacyjne rozwiązanie zwiększa stabilizację i zapewnia: zwiększoną powierzchnię, pełny gwint na całej długości implantu, szybką i mocną integrację z kością, bardzo wysoki poziom stabilizacji pierwotnej, zapobiega przyszłej resorpcji kości, zapewnia lepszy rozkład obciążeń i długotrwałe powodzenie leczenia. Krótkie implanty Krótkie implanty udowodniły swoją skuteczność. Implanty I5 o średnicach 4,5 mm, 5 mm i 6 mm i implanty I7 wszystkich średnic dostępne są w specjalnym wykonaniu długości 6 mm. Główne zalety to: doskonała stabilizacja pierwotna w rzadkiej kości, głęboki i ostry gwint umożliwia samonawiercanie i samogwintowanie, nacięcia w szyjce implantu zapobiegają resorpcji kości, szczególnie zalecane do kości miękkiej i o średniej gęstości, możliwość implantacji bez podnoszenia dna zatoki szczękowej jak i nad kanałem nerwu zębodołowego dolnego, bez dodatkowych zabiegów sterowanej regeneracji kości. ługie implanty Ekstra długie implanty śrubowe I2 dostępne w długościach 18 i 20 mm. Implanty dostępne są w średnicy 4,2 mm. Typ implantu I2-4,2/18 i I2-4,2/20. Implanty I6B I6B to wąskie implanty z wymiennym filarem kulkowym. Jedyny dostępny cienki implant z wymiennymi elementami protetycznymi. ostępne w średnicach 3 i 3,2 mm. Główne zalety to: odpowiednie do natychmiastowego obciążenia, idealne do zastosowania w wąskim wyrostku, przy niewielkich odstępach między zębami/implantami, jako implanty pomocnicze przy pracach tymczasowych, optymalne dla średniej i gęstej kości, wybór łączników kulkowych o różnych wysokościach w zależności od wysokości dziąsła, możliwość wymiany filarów z kulką w przypadku ich wytarcia, możliwość wykonania jednolitego oprotezowania na implantach różnych typów. P2-I6B P3-I6B P4S-I6B P5-I6B, 1-3 5

6 Podwójna platforma - Całkowita Stabilizacja! * * Chronione patentem AB ental evices AB ental evices przedstawia opatentowane rozwiązanie dla mostów przykręcanych na nierównolegle wszczepionych implantach. ział Badań i Rozwoju AB ental evices stworzył niską platformę implantu oraz specjalne elementy protetyczne umożliwiając zapewnienie toru wprowadzania i mocowania pracy protetycznej do nierównoległych implantów. Implant jest skonstruowany tak, że posiada dwie platformy protetyczne. Głębsza (z wewnętrznym sześciokątem 1,8 mm) pasuje do wszystkich elementów antyrotacyjnych. Płytsza (0,2 mm) przystosowana jest do filarów nie-blokujących (bez sześciokąta). P12 Flat Connection Łączniki do niskiej platformy * * Chronione patentem AB ental evices Zespół Badań i Rozwoju AB ental evices opracował implant z niską platformą protetyczną, dodatkową dla standardowego rozwiązania z wewnętrznym sześciokątem. Łącznik z niską platformą umieszczany jest w płytkim gnieździe implantu i przykręcany. Rozwiązanie to zapewnia maksymalną powierzchnię styku. Nowa technologia pozwala na krótki tor wprowadzania uzupełnień protetycznych. * Szczegółowe wyjaśnienia w animacjach dostępnych na i Przenośnik implantu z zatrzaskiem Przenośnikiem można wkręcać implant w każdym typie kości. Nie jest przykręcony do implantu, ma specjalny zatrzask i można go łatwo wyjąć. W sześciokątnej główce umieszczona jest gumowa uszczelka typu o-ring, dzięki której pewnie trzyma się w grzechotce. Przenośnik pasuje zarówno do klucza dynamometrycznego (T8c), jak i do klucza do kątnicy. Górny sześciokąt w przenośniku odpowiada dokładnie położeniu sześciokąta w implancie, co pozwala na zaplanowanie dokładnego ustawienia elementów protetycznych. System AB ental ma teraz jedną platformę protetyczną (średnicy 3,75 mm) do wszystkich implantów. Firma w dalszym ciągu oferuje na zamówienie elementy do szerokiej platformy (średnicy 4,5 mm). 6

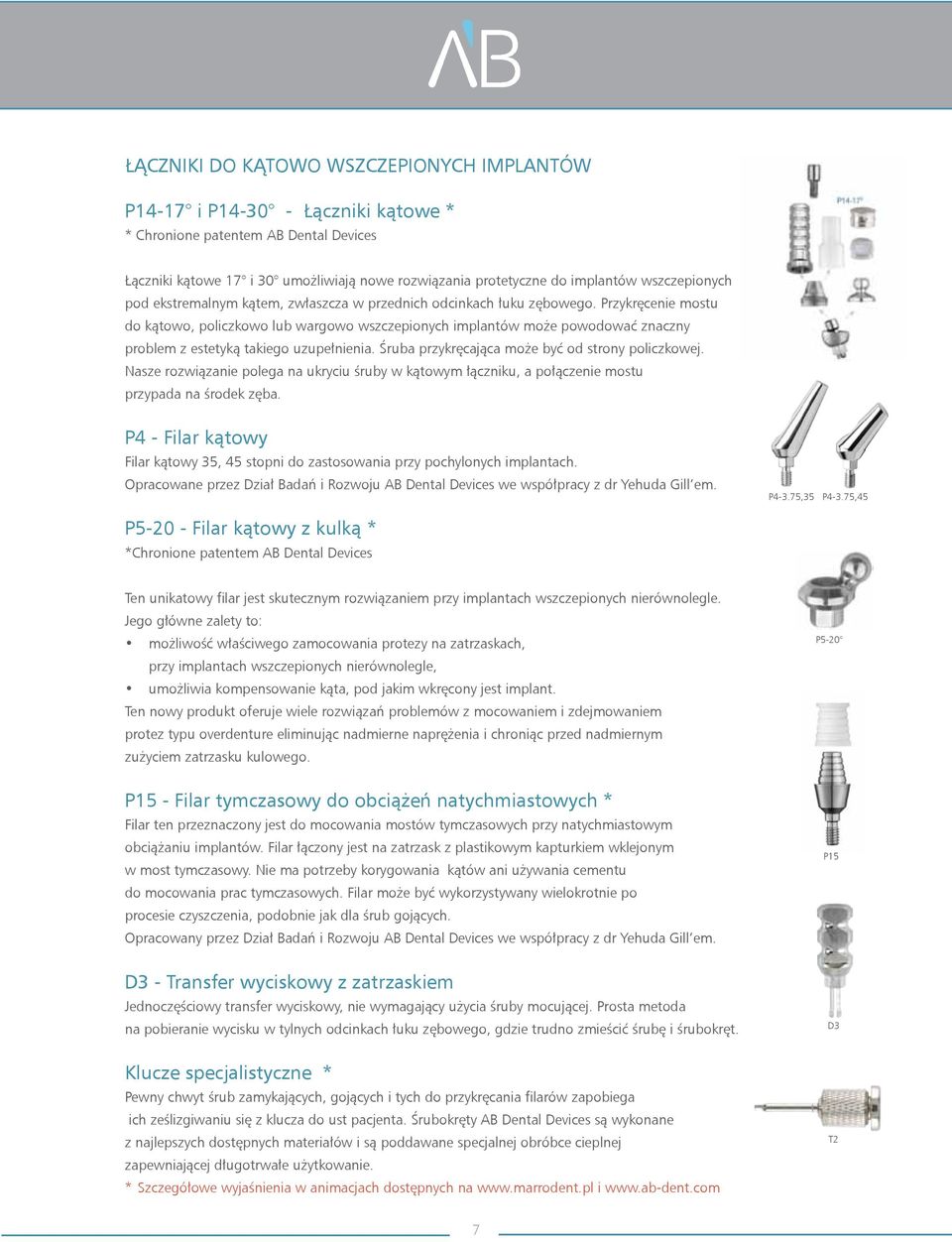

7 ŁĄCZNIKI O KĄTOWO WSZCZEPIONYCH IMPLANTÓW P14-17 i P Łączniki kątowe * * Chronione patentem AB ental evices Łączniki kątowe 17 i 30 umożliwiają nowe rozwiązania protetyczne do implantów wszczepionych pod ekstremalnym kątem, zwłaszcza w przednich odcinkach łuku zębowego. Przykręcenie mostu do kątowo, policzkowo lub wargowo wszczepionych implantów może powodować znaczny problem z estetyką takiego uzupełnienia. Śruba przykręcająca może być od strony policzkowej. Nasze rozwiązanie polega na ukryciu śruby w kątowym łączniku, a połączenie mostu przypada na środek zęba. P4 - Filar kątowy Filar kątowy 35, 45 stopni do zastosowania przy pochylonych implantach. Opracowane przez ział Badań i Rozwoju AB ental evices we współpracy z dr Yehuda Gill em. P4-3.75,35 P4-3.75,45 P Filar kątowy z kulką * *Chronione patentem AB ental evices Ten unikatowy filar jest skutecznym rozwiązaniem przy implantach wszczepionych nierównolegle. Jego główne zalety to: możliwość właściwego zamocowania protezy na zatrzaskach, przy implantach wszczepionych nierównolegle, umożliwia kompensowanie kąta, pod jakim wkręcony jest implant. Ten nowy produkt oferuje wiele rozwiązań problemów z mocowaniem i zdejmowaniem protez typu overdenture eliminując nadmierne naprężenia i chroniąc przed nadmiernym zużyciem zatrzasku kulowego. P5-20 P15 - Filar tymczasowy do obciążeń natychmiastowych * Filar ten przeznaczony jest do mocowania mostów tymczasowych przy natychmiastowym obciążaniu implantów. Filar łączony jest na zatrzask z plastikowym kapturkiem wklejonym w most tymczasowy. Nie ma potrzeby korygowania kątów ani używania cementu do mocowania prac tymczasowych. Filar może być wykorzystywany wielokrotnie po procesie czyszczenia, podobnie jak dla śrub gojących. Opracowany przez ział Badań i Rozwoju AB ental evices we współpracy z dr Yehuda Gill em. 3 - Transfer wyciskowy z zatrzaskiem Jednoczęściowy transfer wyciskowy, nie wymagający użycia śruby mocującej. Prosta metoda na pobieranie wycisku w tylnych odcinkach łuku zębowego, gdzie trudno zmieścić śrubę i śrubokręt. Klucze specjalistyczne * Pewny chwyt śrub zamykających, gojących i tych do przykręcania filarów zapobiega ich ześlizgiwaniu się z klucza do ust pacjenta. Śrubokręty AB ental evices są wykonane z najlepszych dostępnych materiałów i są poddawane specjalnej obróbce cieplnej zapewniającej długotrwałe użytkowanie. * Szczegółowe wyjaśnienia w animacjach dostępnych na i P15 3 T2 7

8 Perfect Fit - Filar Trzeciej generacji * * Chronione patentem A.B. ental evices Uzyskanie Perfekcyjnego Połączenia implantu z filarem protetycznym. A.B. ental evices stale dążąc do doskonałości przedstawia opatentowany filar trzeciej generacji. Technologia Perfect Fit jest innowacyjnym rozwiązanie dla elementów protetycznych z sześciokątem. Technologia ta zapewnia bardziej bezpieczne rozwiązania, niż obecnie dostępne na rynku. Sześciokąt ma na swoich bokach wycięte wąziutkie rowki. Kształt ten nadaje filarowi elastyczność, która skutkuje zwiększoną powierzchnią kontaktu między sześciokątem filaru a sześciokątem implantu. Zastosowany materiał - tytan - dodatkowo zwiększa sprężystość filaru, zapewniając perfekcyjne połączenie z implantem. Zgodnie ze sformułowanym przez Newton a prawem, przenoszenie obciążeń z jednego obiektu na drugi możliwe jest tylko wtedy, jeśli zapewniony jest całkowity styk obu obiektów. Nasz opatentowany na całym świecie filar pozwala na całkowite przeniesienie sił żucia na implant, a nie na filar (jak zwykle to ma miejsce). Implant jest tak skonstruowany, aby mógł przenosić tego rodzaju duże siły (80 kg/cm 2 ), czego nie można powiedzieć o śrubie, nieprzystosowanej do takich obciążeń. Podstawowe zalety to: - całkowite zabezpieczenie przed odkręcaniem się i łamaniem śrub - szczelne przyleganie, w granicach 5 mikrometrów filaru i sześciokątnego gniazda implantu Rozwiązanie to zapewnia wysoki odsetek długoterminowego powodzenia! Perfect Fit Kiedy filar jest przykręcony śrubą do implantu generuje to wewnętrzne siły: śruba jest rozciągana poprzez naprężenia (T), filar jest dociskany poprzez łeb śruby (Fh), a z drugiej strony naprężenia na gwincie wynikające z dociągnięcia śruby, ciągną implant do góry (Ft). Taki rozkład sił skutkuje powstaniem interaktywnej siły (Fr), działającej między stożkowym pierścieniem w dolnej części filaru, a stożkowym wgłębieniem w górnej części gniazda implantu (rys.1). Taka konstrukcja jest odporna tylko na działanie sił pionowych. rys. 1 rys. 2 Rys.2 ilustruje w jaki sposób implant reaguje na siły generowane przy bocznych obciążeniach filaru. Nałożone siły F1 i F2 równoważą boczną siłę F. latego też, zewnętrzny sześciokąt elementu protetycznego musi idealnie pasować do sześciokąta wewnątrz implantu. Każdy, minimalny nawet luz będzie powodował bardzo duże obciążenie śruby, co doprowadzi do jej wygięcia, złamania lub też wydłużenia (rozciągnięcia), skutkującego poluzowaniem się elementu protetycznego w gnieździe implantu. 8

9 Tym niemniej, jakkolwiek niepożądany, pewien luz jest niezbędny, aby można było wsunąć filar w gniazdo implantu. Naszym rozwiązaniem tego problemu jest system Perfect Fit. Zewnętrzny wymiar sześciokąta w filarze Perfect Fit jest minimalnie większy, niż wymiar sześciokąta w gnieździe implantu. Natomiast mikroszczeliny w bocznych ściankach sześciokąta, podczas wkładania filaru w implant delikatnie uginają się do wewnątrz, umożliwiając wsunięcie szerszego filaru do gniazda implantu. Po wsunięciu filar stabilnie trzyma się w gnieździe implantu, dając nam dwie wolne ręce do przykręcenia śruby, czy też wykonania innych niezbędnych czynności. okręcenie śruby stwarza bardzo ścisłe połączenie zewnętrznych ścianek sześciokąta filaru protetycznego z wewnętrznymi ściankami sześciokąta w gnieździe implantu. Chronione patentem A.B. ental evices Wyjmowanie filarów Perfect Fit emontaż filaru Perfect Fit przykręconego do implantu wymaga użycia specjalnego narzędzia, ponieważ nawet po odkręceniu śruby filar jest mocno zakotwiczony. Po całkowitym odkręceniu i wyjęciu śruby mocującej wkręcamy w jej miejsce śrubę-ściągacz (T4) i zgodnie z rys. 4 wkręcając śrubę-ściągacz wysuwamy filar z implantu otwory w śrubie mocującej, jak i w śrubie ściągaczu są identyczne, używamy więc tego samego klucza. Po wyjęciu filaru należy wykręcić z niego śrubę-ściągacz i ponownie wkręcić śrubę mocującą. Wysoka dokładność wykonania zarówno szyjki filaru jak i gniazda implantu gwarantuje długotrwałe, bezproblemowe połączenie obu elementów. gwint ściągający punkt podparcia rys. 4 9

10 Słowniczek Platforma 1 implant Filar Perfect Fit powierzchnia styku pomiędzy implantem a filarem Perfect Fit *P - mocowane na wcisk (oznakowane podwójną linią na filarze) W szeroki N wąski H sześciokątny S stopień sq. kwadrat A kątowy 10 implantów Konstrukcja numeru katalogowego Implanty Symbol implantu Średnica ługość nr kat (mm) L (mm) I , 10, 4 x 10 implantów Jak otwierać fiolkę 10

11 Implanty stomatologiczne

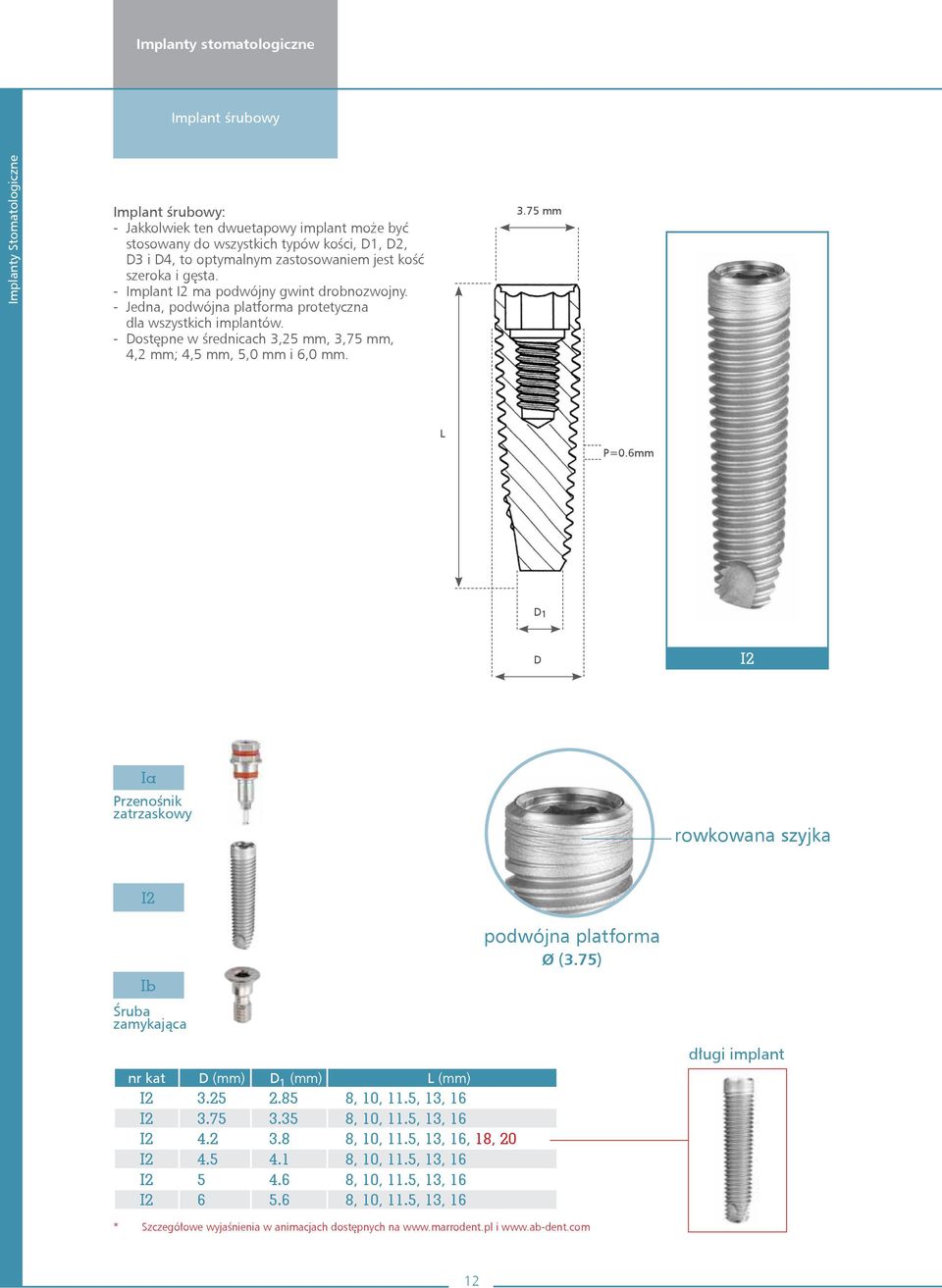

12 Implanty stomatologiczne Implant śrubowy Implanty Stomatologiczne Implant śrubowy: - Jakkolwiek ten dwuetapowy implant może być stosowany do wszystkich typów kości, 1, 2, 3 i 4, to optymalnym zastosowaniem jest kość szeroka i gęsta. - Implant I2 ma podwójny gwint drobnozwojny. - Jedna, podwójna platforma protetyczna dla wszystkich implantów. - ostępne w średnicach 3,25 mm, 3,75 mm, 4,2 mm; 4,5 mm, 5,0 mm i 6,0 mm mm L P=0.6mm 1 I2 Ia Przenośnik zatrzaskowy rowkowana szyjka I2 Ib Śruba zamykająca podwójna platforma Ø (3.75) nr kat (mm) 1 (mm) L (mm) I , 10, 11.5, 13, 16 I , 10, 11.5, 13, 16 I , 10, 11.5, 13, 16, 18, 20 I , 10, 11.5, 13, 16 I , 10, 11.5, 13, 16 I , 10, 11.5, 13, 16 długi implant * Szczegółowe wyjaśnienia w animacjach dostępnych na i 12

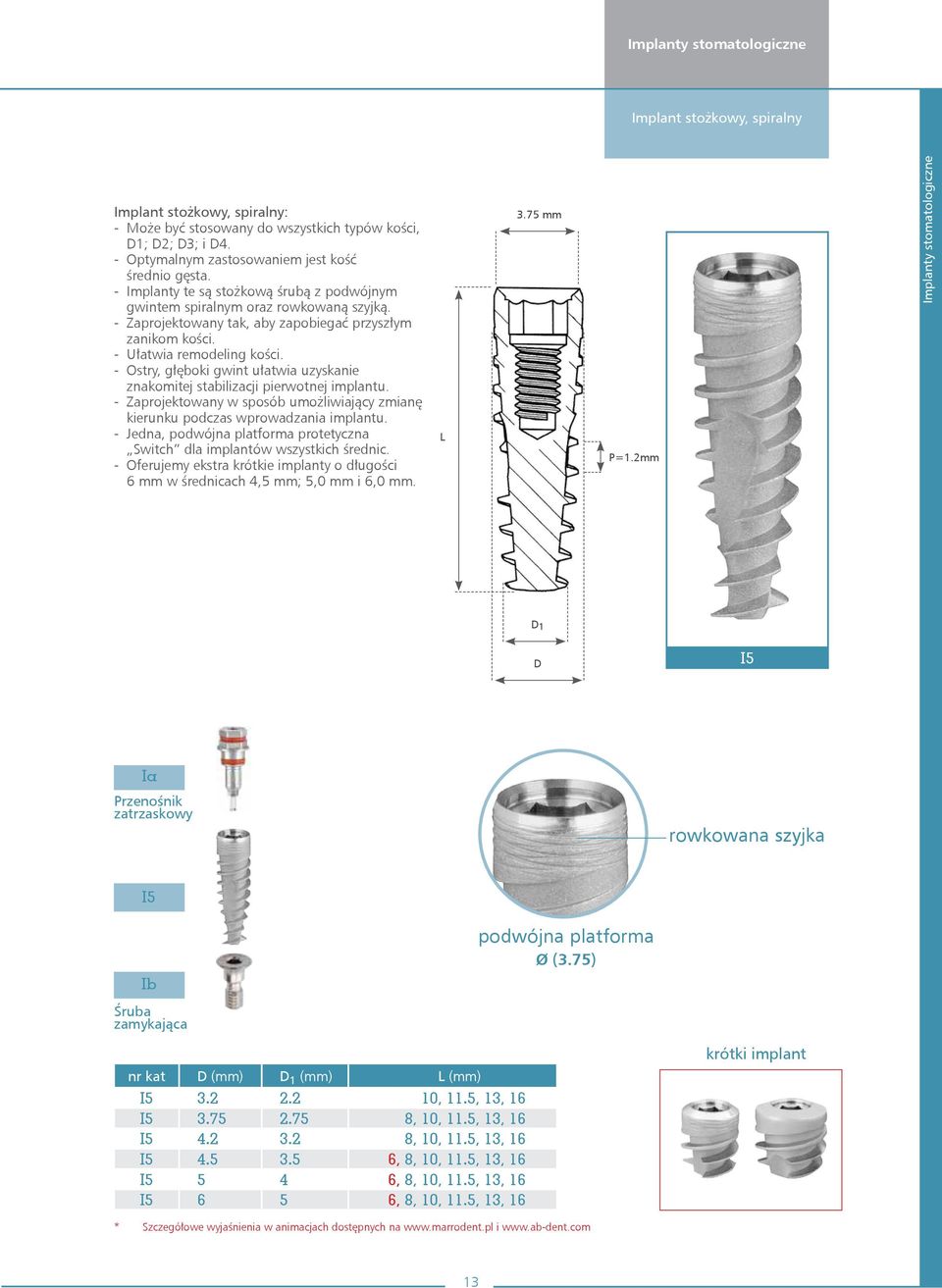

13 Implanty stomatologiczne Implant stożkowy, spiralny Implant stożkowy, spiralny: - Może być stosowany do wszystkich typów kości, 1; 2; 3; i 4. - Optymalnym zastosowaniem jest kość średnio gęsta. - Implanty te są stożkową śrubą z podwójnym gwintem spiralnym oraz rowkowaną szyjką. - Zaprojektowany tak, aby zapobiegać przyszłym zanikom kości. - Ułatwia remodeling kości. - Ostry, głęboki gwint ułatwia uzyskanie znakomitej stabilizacji pierwotnej implantu. - Zaprojektowany w sposób umożliwiający zmianę kierunku podczas wprowadzania implantu. - Jedna, podwójna platforma protetyczna Switch dla implantów wszystkich średnic. - Oferujemy ekstra krótkie implanty o długości 6 mm w średnicach 4,5 mm; 5,0 mm i 6,0 mm. L 3.75 mm P=1.2mm Implanty stomatologiczne 1 I5 Ia Przenośnik zatrzaskowy rowkowana szyjka I5 Ib Śruba zamykająca podwójna platforma Ø (3.75) nr kat (mm) 1 (mm) L (mm) I , 11.5, 13, 16 I , 10, 11.5, 13, 16 I , 10, 11.5, 13, 16 I , 8, 10, 11.5, 13, 16 I , 8, 10, 11.5, 13, 16 I , 8, 10, 11.5, 13, 16 krótki implant * Szczegółowe wyjaśnienia w animacjach dostępnych na i 13

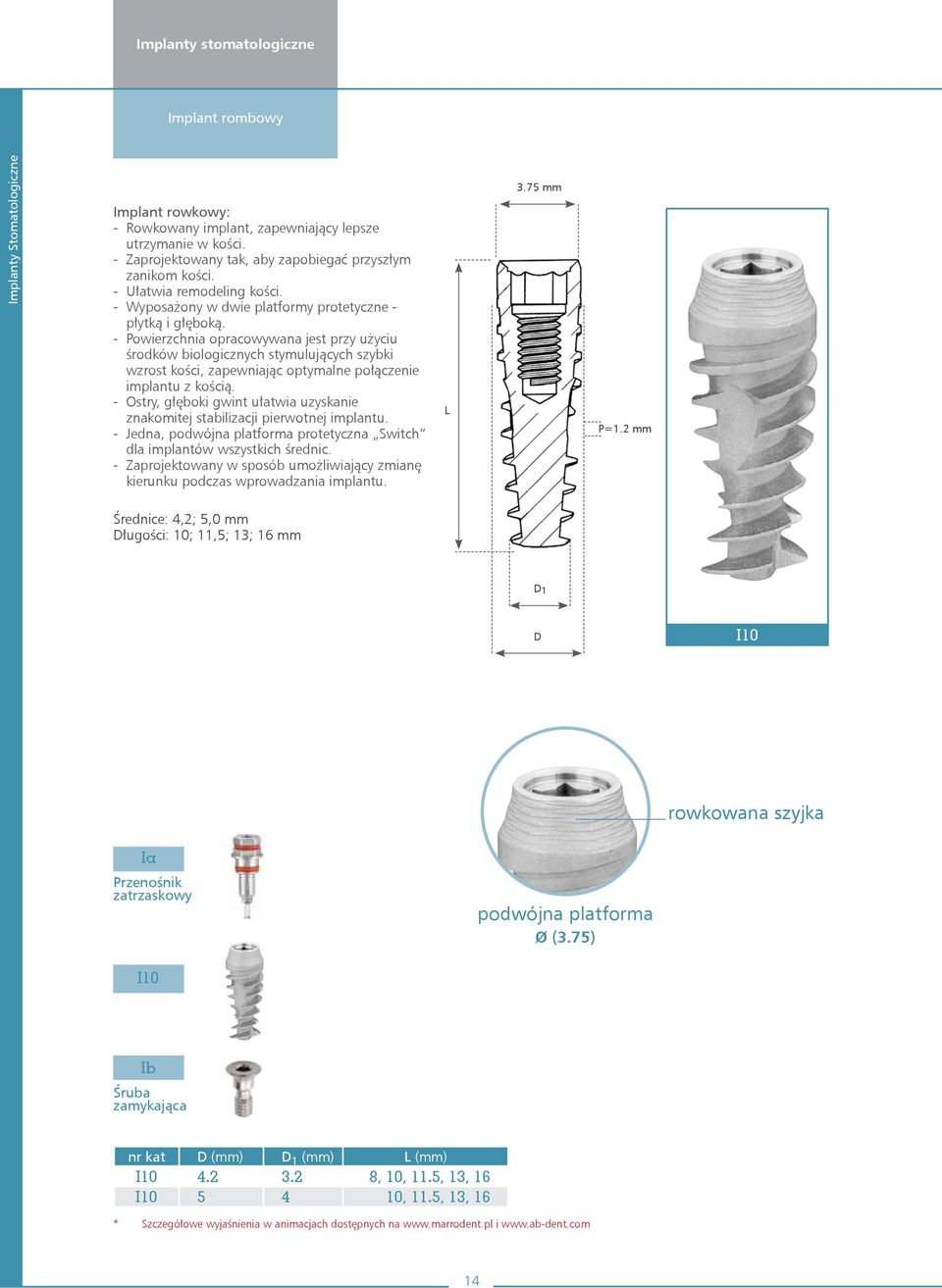

14 Implanty stomatologiczne Implant rombowy Implanty Stomatologiczne Implant rowkowy: - Rowkowany implant, zapewniający lepsze utrzymanie w kości. - Zaprojektowany tak, aby zapobiegać przyszłym zanikom kości. - Ułatwia remodeling kości. - Wyposażony w dwie platformy protetyczne - płytką i głęboką. - Powierzchnia opracowywana jest przy użyciu środków biologicznych stymulujących szybki wzrost kości, zapewniając optymalne połączenie implantu z kością. - Ostry, głęboki gwint ułatwia uzyskanie znakomitej stabilizacji pierwotnej implantu. - Jedna, podwójna platforma protetyczna Switch dla implantów wszystkich średnic. - Zaprojektowany w sposób umożliwiający zmianę - kierunku podczas wprowadzania implantu. L 3.75 mm P=1.2 mm Średnice: 4,2; 5,0 mm ługości: 10; 11,5; 13; 16 mm 1 I10 rowkowana szyjka Ia Przenośnik zatrzaskowy podwójna platforma Ø (3.75) I10 Ib Śruba zamykająca nr kat (mm) 1 (mm) L (mm) I , 10, 11.5, 13, 16 I , 11.5, 13, 16 * Szczegółowe wyjaśnienia w animacjach dostępnych na i 14

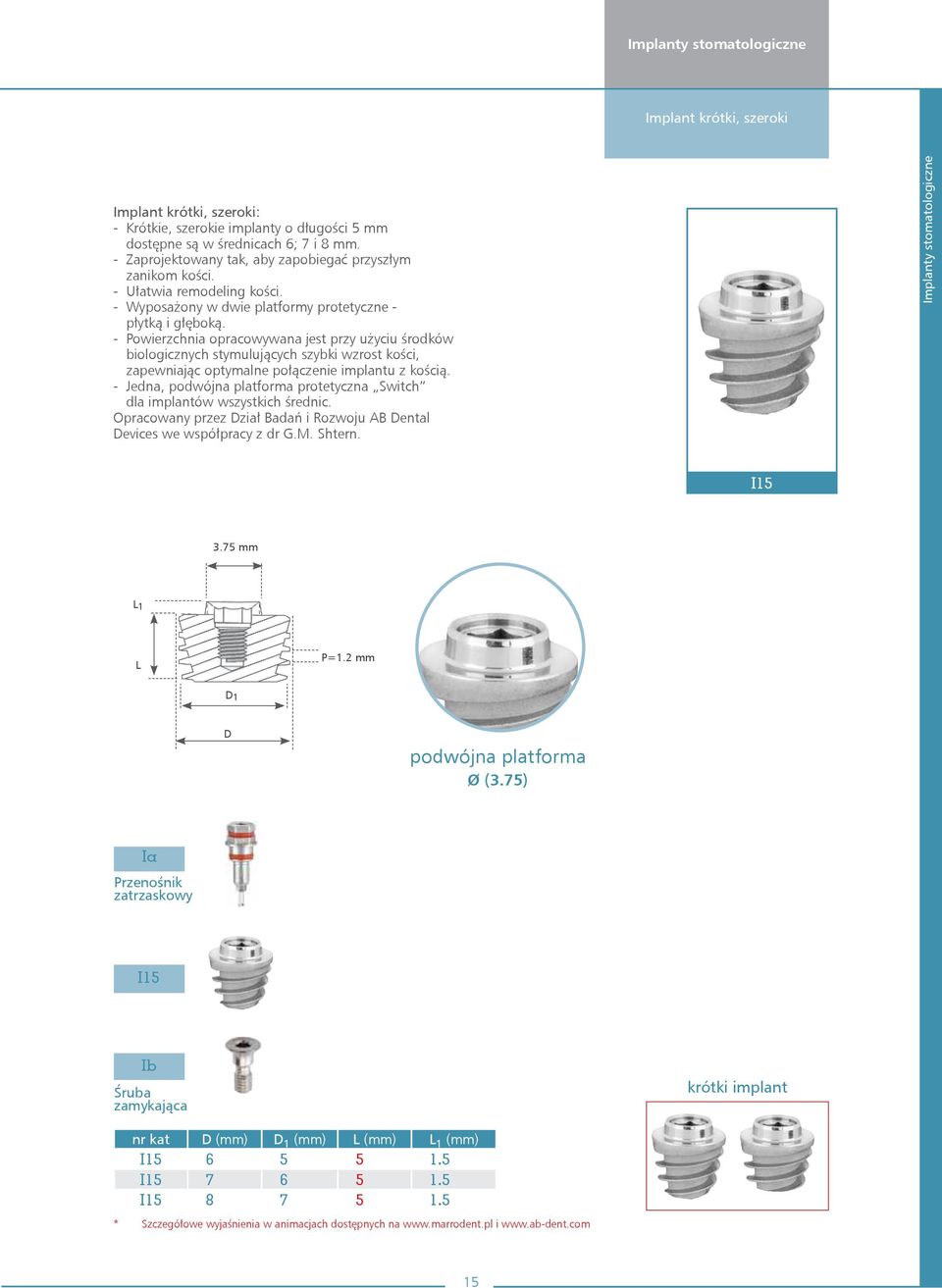

15 Implanty stomatologiczne Implant krótki, szeroki Implant krótki, szeroki: - Krótkie, szerokie implanty o długości 5 mm dostępne są w średnicach 6; 7 i 8 mm. - Zaprojektowany tak, aby zapobiegać przyszłym zanikom kości. - Ułatwia remodeling kości. - Wyposażony w dwie platformy protetyczne - płytką i głęboką. - Powierzchnia opracowywana jest przy użyciu środków biologicznych stymulujących szybki wzrost kości, zapewniając optymalne połączenie implantu z kością. - Jedna, podwójna platforma protetyczna Switch dla implantów wszystkich średnic. Opracowany przez ział Badań i Rozwoju AB ental evices we współpracy z dr G.M. Shtern. Implanty stomatologiczne I mm L 1 L P=1.2 mm 1 podwójna platforma Ø (3.75) Ia Przenośnik zatrzaskowy I15 Ib Śruba zamykająca krótki implant nr kat (mm) 1 (mm) L (mm) L 1 (mm) I I I * Szczegółowe wyjaśnienia w animacjach dostępnych na i 15

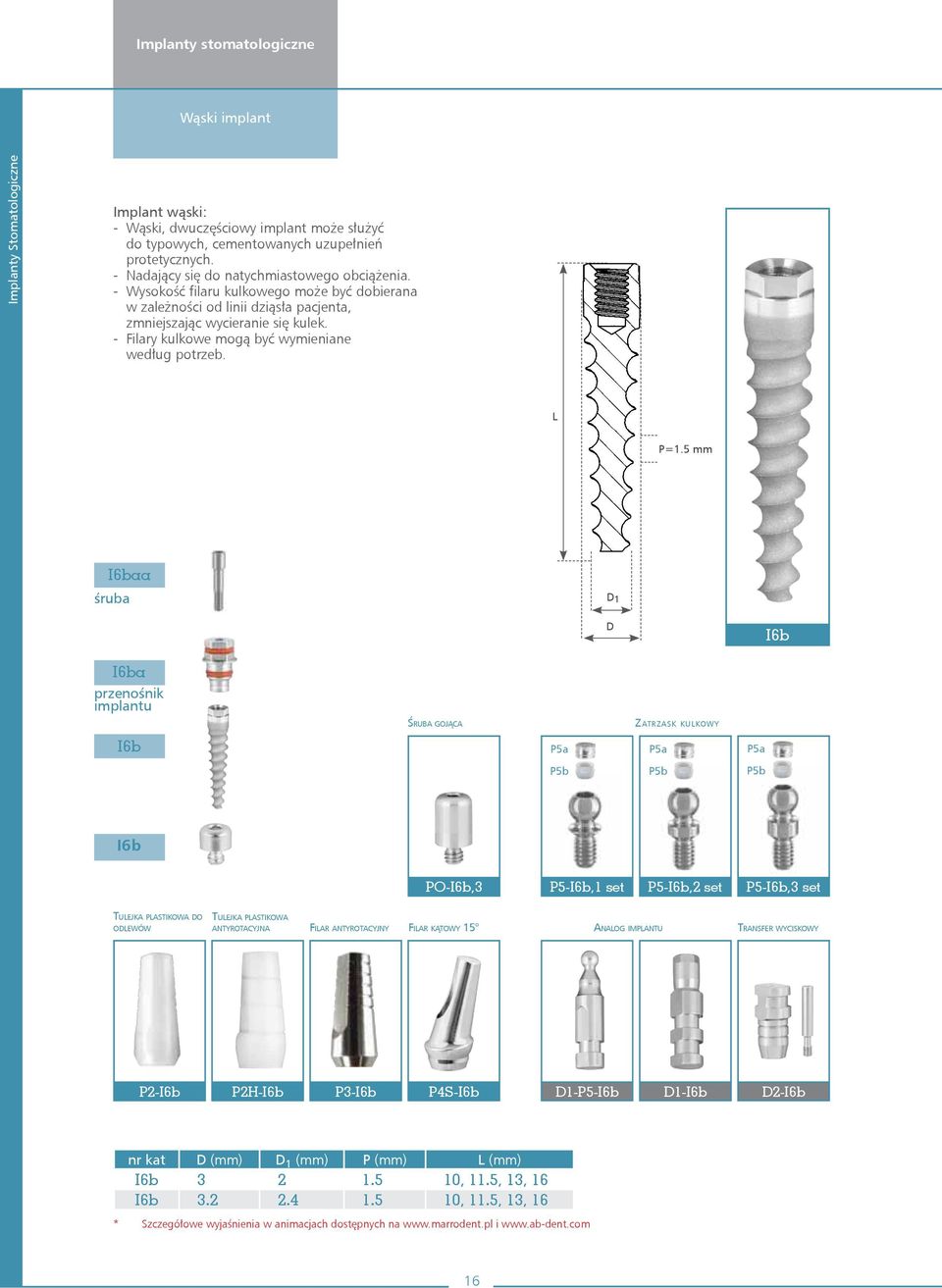

16 Implanty stomatologiczne Wąski implant Implanty Stomatologiczne Implant wąski: - Wąski, dwuczęściowy implant może służyć do typowych, cementowanych uzupełnień protetycznych. - Nadający się do natychmiastowego obciążenia. - Wysokość filaru kulkowego może być dobierana w zależności od linii dziąsła pacjenta, zmniejszając wycieranie się kulek. - Filary kulkowe mogą być wymieniane według potrzeb. L P=1.5 mm I6baa śruba 1 I6b I6ba przenośnik implantu Śruba gojąca Zatrzask kulkowy I6b P5a P5a P5a P5b P5b P5b I6b PO-I6b,3 P5-I6b,1 set P5-I6b,2 set P5-I6b,3 set Tulejka plastikowa do odlewów Tulejka plastikowa antyrotacyjna Filar antyrotacyjny Filar kątowy 15 Analog implantu Transfer wyciskowy P2-I6b P2H-I6b P3-I6b P4S-I6b 1-P5-I6b 1-I6b 2-I6b nr kat (mm) 1 (mm) P (mm) L (mm) I6b , 11.5, 13, 16 I6b , 11.5, 13, 16 * Szczegółowe wyjaśnienia w animacjach dostępnych na i 16

17 Implanty stomatologiczne Implant zintegrowany - wąski Implant zintegrowany - wąski: - Jednoczęściowa kombinacja wąskiego stożkowego implantu z filarem protetycznym. - Przeznaczony do wąskiego wyrostka zębodołowego, w miejscach o odpowiedniej wysokości wyrostka. - Nadający się do natychmiastowego obciążenia. - Optymalne zastosowanie w kości średniogęstej i gęstej. 2,4 mm 2,4 mm 3/3,2 mm Implanty stomatologiczne 16b I6 I7a przenośnik implantu Analog implantu Transfer wyciskowy do implantu zintegrowanego I6 L P=1,5 mm nr kat (mm) 1 (mm) P (mm) L (mm) I6b , 13, 16 I , 13, 16 I , 11.5, 13, 16 I , 11.5, 13, 16 * Szczegółowe wyjaśnienia w animacjach dostępnych na i 17

18 Implanty stomatologiczne Implant spiralny zintegrowany Implanty Stomatologiczne Implant spiralny zintegrowany: - Jednoczęściowy implant składający się ze stożkowego implantu spiralnego i zintegrowanego elementu protetycznego. - Nadający się do natychmiastowego obciążenia. - Optymalne zastosowanie w kości średniogęstej i gęstej. - Możliwości odbudowy protetycznej ograniczają się do prac cementowanych. - o dyspozycji bardzo krótkie implanty o długości 6 mm, w średnicach 3,75; 4,2; 5,0 i 6,0 mm. L P=1.2 mm 1 I7 I7a przenośnik implantu I7 nr kat (mm) 1 (mm) L (mm) L 1 I , 11.5, 13, I , 8, 10, 11.5, 13, I , 8, 10, 11.5, 13, I , 8, 10, 11.5, 13, I , 8, 10, 11.5, 13, * Szczegółowe wyjaśnienia w animacjach dostępnych na i 18

19 elementy protetyczne * Filary protetyczne mają wewnętrzny gwint * Jedna, podwójna platforma protetyczna dla wszystkich implantów

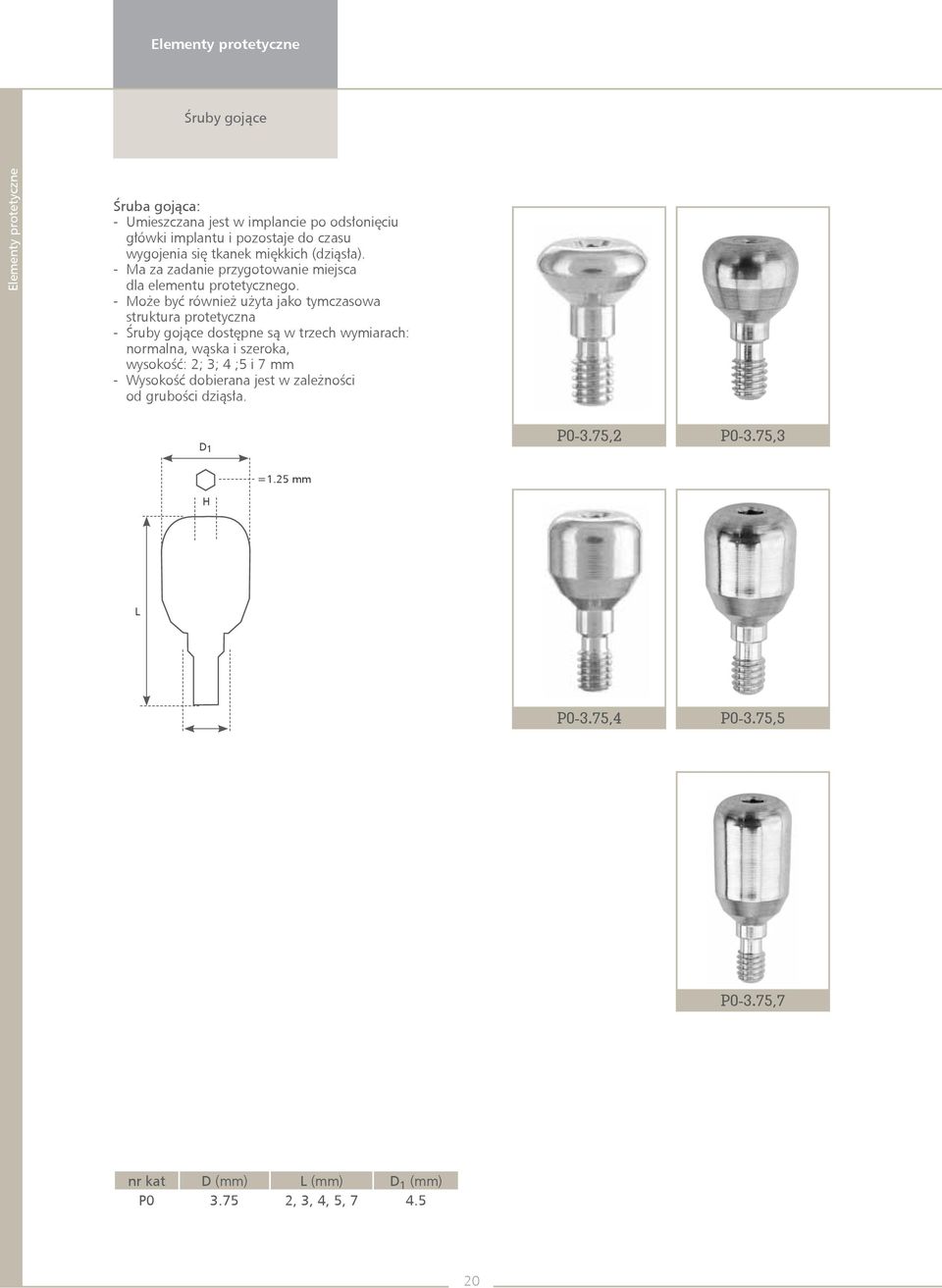

20 Elementy protetyczne Śruby gojące Elementy protetyczne Śruba gojąca: - Umieszczana jest w implancie po odsłonięciu główki implantu i pozostaje do czasu wygojenia się tkanek miękkich (dziąsła). - Ma za zadanie przygotowanie miejsca dla elementu protetycznego. - Może być również użyta jako tymczasowa struktura protetyczna - Śruby gojące dostępne są w trzech wymiarach: normalna, wąska i szeroka, wysokość: 2; 3; 4 ;5 i 7 mm - Wysokość dobierana jest w zależności od grubości dziąsła. 1 P0-3.75,2 P0-3.75,3 =1.25 mm H L P0-3.75,4 P0-3.75,5 P0-3.75,7 nr kat (mm) L (mm) 1 (mm) P , 3, 4, 5,

21 Elementy protetyczne Śruba gojąca - szeroka Śruby gojące: - ostępne są w trzech wymiarach: normalna, wąska i szeroka, - Wysokość: 2; 3; 4 ;5 i 7 mm - Wysokość dobierana jest w zależności od grubości dziąsła. Elementy protetyczne 1 P0W-3.75,5 =1.25 mm H L Śruba gojąca - wąska Platforma 3,75 mm P0N-3.75,3 P0N-3.75,5 nr kat (mm) L (mm) 1 (mm) P0W P0N , 5, P0N-3.75,7 21

22 Elementy tymczasowe Filary do prac tymczasowych Elementy protetyczne Filary do prac tymczasowych: - Filary nieblokujące (bez sześciokąta) służące do natychmiastowego obciążania mostami tymczasowymi i protezami. - Plastikowa nakładka jest mocowana zatrzaskowo do filaru. P ,1 P ,2 1 L P ,3 P ,4 (1) twarda P15a nakładka zatrzaskowa (2) standard P ,5 P ,7 P15b (3) miękka filar do prac tymczasowych nr kat (mm) L (mm) 1 (mm) P , 2, 3, 4, 5, * Szczegółowe wyjaśnienia w animacjach dostępnych na i 22

23 Elementy tymczasowe Filary tymczasowe PEEK Filary tymczasowe wykonane z PEEK: Polimer PEEK-CLASSIX jest wysokowydajnym, biokompatybilnym tworzywem termoplastycznym, przeznaczonym do zastosowań medycznych. PEEK jest idealnym materiałem do użytku w medycynie ogólnej, a w szczególności w stomatologii. Elementy protetyczne 1. Filar prosty - P3S-Peek, ze stopniem 1-3 mm 2. Filar kątowy - P4S-Peek, 15 i 25, ze stopniem 1-3 mm odatkowe zalety: Jeden z najbardziej odpornych chemicznie polimerów Stanowi idealną kombinację wytrzymałości, sztywności i odporności Bio-zgodny Estetyczny Łatwy do opracowania w ustach pacjenta Niska przewodność elektryczna P3S-Peek-1 P3S-Peek-2 P3S-Peek-3 α P4S-Peek,15-1 P4S-Peek,15-2 P4S-Peek,15-3 L 1 L L 2 P4S-Peek,25-1 P4S-Peek,25-2 P4S-Peek,25-3 = 1.25 mm 2 mm 3 mm 2 mm 3 mm nr kat (mm) α L (mm) L 1 (mm) L 2 (mm) P3S-Peek , 2, 3 9 2, 3, 4 P4S-Peek, , 2, 3 9 2, 3, 4 P4S-Peek, , 2, 3 9 2, 3, 4 P3a P4a 23

24 Korony i mosty przykręcane Tulejki plastikowe Elementy protetyczne Tulejki plastikowe: - Tulejki plastikowe do odlewów, bez wewnętrznego gwintu. - ostępne z sześciokątem lub bez. - Tulejki z sześciokątem przeznaczone są do tworzenia odbudowy na pojedynczych implantach jak również pod korony lub mosty wsparte na filarach. - Tulejki bez sześciokąta stosowane są do zespolonych prac wielopunktowych. P2NH-3.75,15 L P2N-3.75,15 H = 1.25 mm 6 mm 7 mm 2 mm 3 mm P2WH-3.75,9 P3aL P3a nr kat (mm) L (mm) P2NH P2N P2WH

25 Korony i mosty przykręcane Filary anatomiczne do odlewów Filary anatomiczne do odlewów: 1. Filar prosty - P2-P3S, ze stopniem 1-3 mm 2. Filar kątowy 15 i 25 - P2-P3S, ze stopniem 1-3 mm odatkowe zalety: Wygoda Oszczędność czasu okładność Estetyka Elementy protetyczne P2-P3S-1 P2-P3S-2 P2-P3S-3 2 mm 3 mm P3a α P2-P4S,15-1 P2-P4S,15-2 P2-P4S,15-3 L 1 L L 2 = 1.25 mm P2-P4S,25-1 P2-P4S,25-2 P2-P4S, mm 3 mm P4a nr kat (mm) α L (mm) P2-P3S , 2, 3 P2-P4S, , 2, 3 P2-P4S, , 2, 3 25

26 Korony i mosty przykręcane Filar plastikowy do odlewów z podstawą tytanową Elementy protetyczne Filar plastikowy do odlewów z podstawą tytanową lub złotą. - Platforma switch. Zaleta: okładne dopasowanie do implantu ułatwia modelowanie. L L 1 P9-3.75,11 Filar plastikowy do odlewów z podstawą złotą Cecha złota H = 1.25 mm P9HG-3.75,11 6 mm 7 mm 2 mm 3 mm P3aL P3a Cecha złota nr kat (mm) L (mm) L 1 (mm) P P9HG P9G P9G-3.75,11 26

27 Korony i mosty przykręcane Filar estetyczny z sześciokątem Filar estetyczny z sześciokątem: - Filar ten ma w górnej części sześciokąt zewnętrzny, natomiast plastikowa tulejka ma sześciokąt wewnętrzny, przeznaczony do stabilizacji filaru. - Filar wymaga zastosowania specjalnych kluczy: T1-1,8 lub T2-1,8. Elementy protetyczne P6H-3.75,0.5 P6H-3.75,1.5 P6H-3.75,3 = 1.25 mm H = 1.8 mm L P6aL P6a P6H-3.75,4 P6H-3.75,6 1.8 mm Tulejka tytanowa Tulejka plastikowa Bez sześciokąta Z sześciokątem Bez sześciokąta T1-1.8,9 T1-1.8,15 P6H-b/T P6H-b/H P6H-b Nakładka gojąca Analog łącznika Transfer wyciskowy nr kat (mm) L (mm) H (mm) P6H , 1.5, 3, 4, P0-P6H 1-P6H 2-P6H 27

28 Korony i mosty przykręcane Filar estetyczny - antyrotacyjny Elementy protetyczne Filar estetyczny - antyrotacyjny: - Filar P7 ma sześciokąt z obu stron. - Tulejka plastikowa mocowana jest do górnego sześciokąta. - Tulejka plastikowa jest dostępna z sześciokątem - wewnętrznym lub bez. - Filar wykorzystywany jest do odbudowy protetycznej na pojedynczym implancie, do mostów przykręcanych do podwyższenia platformy protetycznej przy protezach ruchomych przykręcanych jak również do belki. Zalety: - Połączenie uzupełnienia protetycznego jedną śrubą (tylko przy mostach przykręcanych). - ostępne w trzech wysokościach: 1; 2 i 3 mm. P7-3.75,1 P7-3.75,2 L P7-3.75,3 = 1.25 mm Tulejka plastikowa Z sześciokątem Bez sześciokąta P7a-1 P7a-2 P7a-3 nr kat (mm) L (mm) P , 2, 3 P7b/H P7b 28

29 Korony i mosty przykręcane Łącznik kątowy P14 - Łącznik kątowy - Wykonany z tytanu łącznik kątowy, stosowany przy kątowo wszczepionych implantach. - Umożliwia mocowanie oprotezowania w przypadku nierównolegle wszczepionych implantów. - Podstawa mocowana jest w odpowiedniej pozycji w sześciokątnym gnieździe implantu. - Górny stożek niweluje brak równoległości. - Wyciski pobierane są z poziomu łącznika. - Nadbudowa protetyczna przykręcana jest do stożków. - ostępne z platformą Switch 3,75 mm. Elementy protetyczne o dyspozycji dwa wykonania kątowe - 17 i 30 - w dwóch różnych wysokościach - 1 i 3 mm dla każdego kąta. α P ,17-1 P , L L 1 P ,30-1 P ,30-3 Tulejka tytanowa Tulejka plastikowa Tulejka złota Nakładka gojąca = 1.25 mm Bez sześciokąta Bez sześciokąta Bez sześciokąta P14a Górna śruba P14c Stożek P14b/T P14b Kulka P14b/G P0-P14 Transfer wyciskowy P14e Podstawa łącznika = 1.25 mm P14d P5-P14,1 P5-P14,2 2-P14 Podstawa Stożek Analog łącznika nr kat (mm) α L (mm) 1 (mm) L 1 (mm) P P P P P14+E P14C 1-P14 * Szczegółowe wyjaśnienia w animacjach dostępnych na i 29

30 Korony i mosty przykręcane Łącznik prosty Elementy protetyczne P16 - Łącznik prosty - Wykonany z tytanu łącznik prosty, stosowany jest głównie w połączeniu z łącznikami P14, w tych implantach, które zostały wszczepione zgodnie z osią długą zębów. - Umożliwia to wykonanie jednolitego oprotezowania w przypadku implantów wszczepionych pod różnymi kątami jak i równolegle. - Wyciski pobierane są z poziomu łącznika. - Nadbudowa protetyczna przykręcana jest do stożków. - ostępne z platformą Switch 3,75 mm. - o dyspozycji w trzech wysokościach: 1; 2 i 3 mm. P ,1 1 P ,2 P ,3 L P ,4 P ,5 Nakładka gojąca Analog łącznika Transfer wyciskowy P0-P14 1-P14 2-P14 = 1.25 mm Tulejka tytanowa Tulejka plastikowa Tulejka złota Bez sześciokąta Z sześciokątem Bez sześciokąta P14a nr kat (mm) 1 (mm) L (mm) P , 2, 3, 4, 5 P14b/T * Szczegółowe wyjaśnienia w animacjach dostępnych na i P14b P14b/G 30

31 Korony i mosty przykręcane Łącznik do niskiej platformy Łącznik do niskiej platformy: - Ten unikatowy łącznik dopasowany jest do płaskiego gniazda naszych innowacyjnych implantów z podwójną platformą. - Przeznaczony jest do prac przykręcanych na wielu implantach wprowadzonych pod różnymi kątami. - olna część łącznika jest bardzo niska i lekko stożkowa, umożliwiając uzyskanie toru wprowadzania pracy protetycznej na znacznie nierównoległe implanty. - ostępny jest również filar z niską platformą do prac tymczasowych (P12-3,75-T). - Przedłużka (P12-3,75c) może służyć jako element przejściowy między niską platformą, a standardowym gniazdem implantu z wewnętrznym sześciokątem. - W systemie również transfer wyciskowy (2-P12) oraz analog (1-P12). L 1 Przedłużka P12C-3.75 Elementy protetyczne Łącznik do niskiej platformy Tymczasowy łącznik do niskiej platformy P P T-L P T = 1.25 mm Analog łącznika Transfer wyciskowy ługa śruba P12a P12Ca nr kat (mm) L (mm) 1 (mm) P P12T P12TL P12C * Szczegółowe wyjaśnienia w animacjach dostępnych na i 2-P12 2-p12Ca 31

32 Korony i mosty cementowane Filar nie-blokujący (bez sześciokąta) Elementy protetyczne Filar nie-blokujący: - Gwintowany filar nie ma sześciokąta ani też śruby. - Przeznaczony jest do uzupełnień stałych, opartych na dwóch lub większej ilości implantów z użyciem suprastruktury metalowej = 1.25 mm H P1-3.75,9 P1-3.75,13 L P1H-3.75,9 P1H-3.75,13 nr kat (mm) L (mm) 1 (mm) P P P1H P1H

33 Korony i mosty cementowane Filar antyrotacyjny Filar antyrotacyjny: - Prosty filar tytanowy z sześciokątem. - Standardowo dostarczany z krótką śrubą, na życzenie może być dostarczony z długą. - ostępny również w wykonaniu Perfect Fit (*P). - Filar występuje w pięciu odmianach: Normalny - standard 9 mm, również 5 i 7 mm Szeroki - jeśli potrzebna jest szeroka podstawa, głównie do zębów przedtrzonowych i trzonowych. Wąski - jeśli dysponujemy ograniczoną przestrzenią na przykład między dwoma zębami lub implantami, zazwyczaj w przednim odcinku łuku zębowego Przedłużony - podstawa filaru podwyższona o 3 mm powyżej poziomu kości, stosowane przy grubym dziąśle lub jeśli implant wszczepiony jest bardzo głęboko ługi - jeśli implant wszczepiony jest bardzo głęboko. P3-3.75,5 Elementy protetyczne 1 L P3-3.75,7 P3-3.75,9 H = 1.25 mm 6 mm 7 mm 2 mm 3 mm P3aL P3a P3-3.75,12 P3-3.75,15 nr kat (mm) L (mm) 1 (mm) P , 7, 9, 12, P3-P* , 7, 9, 12, ostępny również w wykonaniu Perfect Fit (*P). * Szczegółowe wyjaśnienia w animacjach dostępnych na i 33

34 Korony i mosty cementowane Filar antyrotacyjny - wąski Elementy protetyczne Filar antyrotacyjny - wąski: - Prosty filar tytanowy z sześciokątem. - ostępny w trzech długościach. - Stosowany, jeśli dysponujemy ograniczoną przestrzenią na przykład między dwoma zębami lub implantami, zazwyczaj w przednim odcinku łuku zębowego P3N-3.75,5 L P3N-3.75,7 H = 1.25 mm P3N-3.75,9 6 mm 7 mm 2 mm 3 mm P3aL P3a nr kat (mm) L (mm) P3N , 7, 9 P3N-P* , 7, 9 ostępny również w wykonaniu Perfect Fit (*P). * Szczegółowe wyjaśnienia w animacjach dostępnych na i 34

35 Korony i mosty cementowane Filar antyrotacyjny - szeroki Filar antyrotacyjny - szeroki: - Prosty filar tytanowy z sześciokątem. - Wysokość: 9 i 12 mm - Standardowo dostarczany z krótką śrubą, na życzenie może być dostarczony z długą. - ostępny również w wykonaniu Perfect Fit (*P). - Stosowany jeśli potrzebna jest szeroka podstawa, głównie do zębów przedtrzonowych i trzonowych. Elementy protetyczne P3W-3.75,9 P3W-3.75,12 1 H = 1.25 mm L 6 mm 7 mm 2 mm 3 mm P3aL P3a nr kat (mm) L (mm) 1 (mm) P3W P3W-P* P3W ostępny również w wykonaniu Perfect Fit (*P). * Szczegółowe wyjaśnienia w animacjach dostępnych na i 35

36 Korony i mosty cementowane Filar antyrotacyjny - anatomiczny Elementy protetyczne Fitlar antyrotacyjny - anatomiczny: - Prosty filar tytanowy z sześciokątem. - Standardowo dostarczany z krótką śrubą, na życzenie może być dostarczony z długą. - ostępny również w wykonaniu Perfect Fit (*P). - Anatomiczny - podstawa filaru podwyższona od 1 do 3 mm powyżej poziomu kości, stosowane przy grubym dziąśle lub jeśli implant -- wszczepiony jest bardzo głęboko. - Stopień odwzorowuje linię dziąsła. P3S-3.75,1 P3S-3.75,2 P3S-3.75,3 1 H = 1.25 mm 9 mm 6 mm 7 mm 2 mm 3 mm L P3aL P3a nr kat (mm) L (mm) 1 (mm) P3S , 2, P3S-P* , 2, ostępny również w wykonaniu Perfect Fit (*P). * Szczegółowe wyjaśnienia w animacjach dostępnych na i 36

37 Korony i mosty cementowane Filar kątowy Filar kątowy: - Kątowy filar tytanowy z sześciokątem. - Oferowany w wykonaniu 15 ; 25 ; 35 i Filary 15 i 25 występują również w wykonaniu Perfect Fit (*P) Filar kątowy - długi: - Stosowany jeśli implant wszczepiony jest bardzo głęboko. Elementy protetyczne α P4-3.75,15 P4-3.75,25 L P4-3.75,35 P4-3.75,45 = 1.25 mm 2 mm 3 mm Filar kątowy - długi P4a nr kat (mm) α L (mm) P P4-P* P P4-P* P4L P4L-P* P P ostępny również w wykonaniu Perfect Fit (*P). * Szczegółowe wyjaśnienia w animacjach dostępnych na i P4L-3.75,15 37

38 Korony i mosty cementowane Filar kątowy anatomiczny Elementy protetyczne Kątowy filar anatomiczny: - ostępny jest do podwójnej platformy 3,75 mm. - Oferowany w wykonaniu 15 oraz 25, wysokość stopnia 1 lub 3 mm. - Najniższy punkt umieszczony jest od strony policzkowej, co zapewnia idealną estetykę uzupełnienia protetycznego. P4S-3.75,1 P4S-3.75,3 α = 1.25 mm 2 mm 3 mm P4S-3.75,25-1 L 1 P4a nr kat (mm) α L (mm) P4S º 1 P4S-P* º 1 P4S º 3 P4S-P* º 3 P4S º 1 P4S º 3 P4S-3.75,25-3 ostępny również w wykonaniu Perfect Fit (*P). * Szczegółowe wyjaśnienia w animacjach dostępnych na i 38

39 Korony i mosty cementowane Filar cyrkonowy Filar cyrkonowy: - Anatomiczny filar znacznie skracający czas pracy technika protetyka. - Zapewnia idealną estetykę uzupełnienia protetycznego. - Wykonany z 99,8% dwutlenku cyrkonu zapewnia właściwą wytrzymałość i przewidywalny rezultat pracy 9 mm Elementy protetyczne L P3SZ-3.75,1 H α = 1.25 mm 2 mm 3 mm P3a L 1 P4SZ-3.75,1 = 1.25 mm 2 mm 3 mm P4a nr kat (mm) α L (mm) 1 (mm) P3SZ º P4SZ º

40 marrodent NOWOCZESNA STOMATOLOGIA CYFROWA LAVA C.O.S. wyciski cyfrowe komfort pacjenta perfekcyjna protetyka Umów się na prezentację urządzenia Rafał Topolewski Konsultant d/s stomatologii cyfrowej telefon:

41 Protezy stabilizowane na implantach Filary z kulką Filary z kulką: - Struktura zatrzaskowa, stabilizująca protezy ruchome. - Filar dostępny jest w różnych wysokościach: 1; 2; 3; 4; 5 i 6 mm, dobieranych w zależności od wysokości dziąsła. - Zestaw składa się filaru, metalowej obudowy i silikonowego zatrzasku. - Zatrzaski silikonowe oferowane są w trzech stopniach twardości, od 1-3 od najtwardszej do miękkiej. - Filar zatrzaskowy zapewnia dokładne połączenie - implantu z protezą. Elementy protetyczne B P5-3.75,1 set P5-3.75,2 set = 1.25 mm H L P5-3.75,3 set P5-3.75,4 set P5a Obudowa metalowa P5b (1-3) Zatrzask silikonowy (1) twarda (2) standard (3) miękka P5c (1-5) Filar z kulką P5d Podkładka ochronna P5-3.75,5 set P5-3.75,6 set nr kat (mm) L (mm) B (mm) P , 2, 3, 4, 5,

42 Protezy stabilizowane na implantach Filary z kulką - kątowe Elementy protetyczne Filary z kulką - kątowe: - Wielofunkcyjny, kątowy filar z kulką, składający się z korpusu i śruby mocującej. - Struktura zatrzaskowa, stabilizująca protezy ruchome. - Filar dostępny jest w czterech wysokościach: 1; 2; 3; i 5 mm, dobieranych w zależności od wysokości dziąsła. - Zestaw składa się filaru, metalowej obudowy i silikonowego zatrzasku. - Zatrzaski silikonowe oferowane są w trzech stopniach twardości, od 1-3 od najtwardszej do miękkiej. - Filar zatrzaskowy zapewnia dokładne połączenie implantu z protezą. α B P5-3.75,20-1 set L P5-3.75,20-2 set P5a Obudowa metalowa P5b (1-3) Zatrzask silikonowy (1) twarda (2) standard (3) miękka P5-3.75,20-3 set P5c Śruba (1-5) P5d Korpus filaru P5d Podkładka ochronna P5-3.75,20-5 set nr kat (mm) L (mm) B (mm) α P , 2, 3, º * Szczegółowe wyjaśnienia w animacjach dostępnych na i 42

43 Protezy stabilizowane na implantach Lokator Lokator: System lokatorów przeznaczony jest do stabilizacji na implantach protez całkowitych i częściowych. Łącznik typu lokator dzięki niskiemu profilowi, podwójnej retencji, tolerancji odchylenia i zdolności do samo-centrowania zwiększa możliwości stosowania protez ruchomych. Wszystkie te cechy pozwalają pacjentowi na łatwe umieszczanie protezy, bez konieczności zwracania uwagi na jej dokładne ustawienie. P ,0 P ,1 Elementy protetyczne odatkowe zalety: Podwójna retencja ułatwia wkładanie i wyjmowanie protezy Bardzo niskie Pozwala na korekcję kąta do 20 P25a Obudowa metalowa Zestaw kątowy Zestaw prosty P ,2 P ,3 P25b/10-1 Zatrzask silikonowy (1) twarda P25b/20-1 Zatrzask silikonowy P25b/10-2 Zatrzask silikonowy (2) standard P25b/20-2 Zatrzask silikonowy P25b/10-3 Zatrzask silikonowy (3) miękka P25b/20-3 Zatrzask silikonowy P ,4 P ,5 P25d Podkładka ochronna P25-c/21 P ,6 P ,7 P25-c/15 Klucze T25-B emontaż nr kat (mm) L (mm) P , 1, 2, 3, 4, 5, 6, 7 Montaż 43

44 Protezy stabilizowane na implantach Lokator AB Elementy protetyczne Lokator AB: System lokatorów przeznaczony jest do stabilizacji na implantach protez całkowitych i częściowych. Łącznik typu lokator dzięki niskiemu profilowi, podwójnej retencji, tolerancji odchylenia i zdolności do samo-centrowania zwiększa możliwości stosowania protez ruchomych. Wszystkie te cechy pozwalają pacjentowi na łatwe umieszczanie protezy, bez konieczności zwracania uwagi na jej dokładne ustawienie. = 1.25 mm P ,0 P ,1 odatkowe zalety: Podwójna retencja ułatwia wkładanie i wyjmowanie protezy Bardzo mała wysokość Pozwala na korekcję kąta do 20 P25a Obudowa metalowa Zestaw kątowy Zestaw prosty P ,2 P ,3 P25b/10-1 Zatrzask silikonowy (1) twarda P25b/20-1 Zatrzask silikonowy P25b/10-2 Zatrzask silikonowy P25b/10-3 Zatrzask silikonowy (2) standard (3) miękka P25b/20-2 Zatrzask silikonowy P25b/20-3 Zatrzask silikonowy P ,4 P ,5 P25d Podkładka ochronna emontaż Klucze T25-B P ,6 P ,7 Montaż nr kat (mm) L (mm) P , 1, 2, 3, 4, 5, 6, 7, 8 P ,8 44

45 Elementy protetyczne Transfery wyciskowe i analogi Elementy protetyczne 45

46 Transfery wyciskowe i analogi Analogi Transfery wyciskowe i analogi Analogi: Wykonane ze stali nierdzewnej, do opracowywania modeli w pracowni protetycznej. I2 I I6 1-I6 I6B I6B 1-I6B 1-P5-I6B P14 P16 P6H 1-P14 1-P6H 46

47 Transfery wyciskowe i analogi Transfery wyciskowe Transfery wyciskowe: - Wykonane ze stali nierdzewnej. - o stosowania zarówno z łyżką zamkniętą (krótkie śruby) jak i otwartą (długie śruby). Wąski Normalny ługi I2 I5 I2 I5 Transfery wyciskowe i analogi Transfery nie-blokujące służą do pobierania wycisków z niskiej platformy, przy nierównoległych implantach. 2N-3.75, , ,15 2N-3.75,15 L I2 I5 2-P12 = 1.25 mm I6B I6 16 mm 7 mm 2-I6B 2-I6 2a1 2a nr kat (mm) L (mm) ,15 2-P I I6B P P6H P14 P16 2-P14 P6H 2-P6H 47

48 Transfery wyciskowe i analogi Transfer zatrzaskowy Transfery wyciskowe i analogi Transfer zatrzaskowy: - Transfer zatrzaskowy, bez śruby mocującej. - Przeznaczony do łyżki zamkniętej, zapewniając wysoką dokładność wycisku. - Nie ma potrzeby wyjmowania i wkładania transferu do wycisku, pozostaje w masie wyciskowej w czasie całej procedury. I2 I5 Ważne: - o zastosowania tylko przy równoległych implantach! (Nie zastępuje całkowicie standardowego transferu 2). - Szczególnie przydatny w przestrzeniach bocznych, gdzie często jest bardzo ograniczone miejsce dla klucza. 3N-3.75, ,9 L 3N-3.75, ,15 nr kat (mm) L (mm) ,15 3N ,15 48

49 Zestawy chirurgiczne i narzędzia

50 Zestaw chirurgiczny Zestawy chirurgiczne i narzędzia zestaw mały zestaw średni zestaw wierteł TK/S Mały zestaw narzędzi szerokość: 8 cm długość: 10 cm wysokość: 5 cm TK/M Średni zestaw narzędzi * Szczegółowe wyjaśnienia w animacjach dostępnych na i szerokość: 14 cm długość: 19 cm wysokość: 5 cm TK/ Zestaw chirurgiczny zawierający 30 wierteł implantologicznych ze stoperami. Zestaw wierteł chirurgicznych zawiera osobne wiertło dla implantu o każdej długości i średnicy. Zestaw wierteł umożliwia operatorowi bardzo wygodną i praktyczną procedurę wiercenia. Średnica każdego wiertła określona jest kolorowym kodem, jak również laserowym oznakowaniem w dolnej części wiertła. ługość wiertła ograniczona jest średnicą części walcowatej, jak również określona laserowym oznakowaniem. szerokość: 8 cm długość: 10 cm wysokość: 5 cm 50

51 Zestaw do zatoki TK/Sinus TK/Sinus Zestaw do podnoszenia dna zatoki szczękowej Zestawy chirurgiczne i narzędzia szerokość: 17 cm długość: 23 cm wysokość: 4 cm Tsinus-0 Tsinus-1 Tsinus-2 Tsinus-3 Tsinus-4 Tsinus-5 Tsinus-6 Tsinus-7 51

52 Osteotomy Zestawy chirurgiczne i narzędzia Osteotomy proste Osteotomy odgięte TK/Osteo Osteotomy proste zestaw osteotomów T-ost T-ost T-ost T-ost T-ost szerokość: 17 cm długość: 23 cm wysokość: 4 cm TK/ A Osteo Osteotomy odgięte T-ost/A T-ost/A T-ost/A T-ost/A T-ost/A szerokość: 17 cm długość: 23 cm wysokość: 4 cm 52

53 Zestaw do opracowywania cyrkonu AB Shine AB Shine: Nasza nowa linia AB Shine jest wyjątkowym zestawem wierteł do opracowywania cyrkonu, zapobiegających jego pękaniu. Różne gradacje nasypu dają wiertłom wysoką chropowatość. Pozwala to na utrzymanie niskiej temperatury podczas pracy. Różnorodność wierteł zapewnia swobodę wyboru: PR15 - wiertło szczelinowe do opracowywania powierzchni interproxymalnych K2; PR2 - Uniwersalne wiertła do opracowywania wszystkich powierzchni A3; A4 - Kulki do opracowania górnych krawędzi filaru T2; E5; E7 - Wiertła do pracy powyżej poziomu anatomicznego Zestawy chirurgiczne i narzędzia A4 A3 T2 K2 E7 PR2 PR15 E5 53

54 Klucze Zestawy chirurgiczne i narzędzia Profesjonalne narzędzia implantologiczne Profesjonalne narzędzia implantologiczne: Narzędzia A.B.ental evice s wykonane są z nierdzewnej stali, poddawanej dodatkowej obróbce termicznej. Proces ten utwardza narzędzia i zapobiega ich szybkiemu zużyciu. Klucze w wyjątkowy sposób chwytają śruby, chroniąc je przed ześlizgnięciem się do ust pacjenta Klucze do śrub i łączników Klucze ręczne do śrub i łączników Klucze do wkręcania implantów T1-1.2,9 T1-1.2,15 T2-1.2,9 T2-1.2,15 T3-2.4,9 T3-2.4,18 T3a T1-1.8,9 T1-1.8,15 T2-1.8,9 T2-1.8,15 T3-I6-L T3-16B-S T3-16B-L T3-16B-18 Klucze do kątnicy do implantów Klucze do kątnicy do śrub Wskaźniki równoległości Śruba - ściągacz T5-2.4,20 T5-2.4,25 T5-1.2,21 T5-1.2,26 TP-17 TP-23 T4 54

55 Narzędzia Profesjonalne narzędzia implantologiczne Klucz z grzechotką Klucz dynamometryczny - nastawny 8 mm 10 mm 11.5 mm 13 mm 16 mm Głębokościomierz Ø 2.7 mm Uchwyt Zestawy chirurgiczne i narzędzia 16 mm 10 mm 11.5 mm 13 mm 8 mm Ø 1.9 mm T8 T8c T9 T10 Młotek Uchwyt do filarów Klucz dla techników Wycinak do śluzówki 2.5 mm mm. Ø 4.2 mm. T11 T12 T13 T17 55

56 Wiertła Wiertła implantologiczne Zestawy chirurgiczne i narzędzia Wiertła: Średnica każdego wiertła określona jest kolorowym kodem, jak również laserowym oznakowaniem w górnej części wiertła. Znaczniki długości walcowane są na cylindrycznej części wierteł, jak również oznakowane laserowo. ostępne są wiertła z chłodzeniem wewnętrznym Wiertło znacznikowe Wiertło pilotujące Wiertło Wiertło Wiertło TM-1.9 TP-2.0 T-2.5 T-2.8 T-3.2 Wiertło Wiertło Wiertło Wiertło Przedłużacz wiertła (dodaje 14 mm) 16 mm 13 mm 11.5 mm 10 mm 8 mm 6 mm T-3.65 T-4.0 T-4.5 T-5.5 T-E 56

57 Wiertła Krótkie wiertła ostępne z chłodzeniem wewnętrznym Wiertła krótkie Wiertła długie Wiertło pilotujące Wiertło Wiertło Wiertło Wiertło Wiertło Wiertło Zestawy chirurgiczne i narzędzia 11.5 mm 10 mm 8 mm 6 mm TPS-2.0 TS-2.5 TS-2.8 TS-3.2 TS-3.65 TS-4.2 TS-5.2 ługie wiertła Wiertło Wiertło Wiertło Wiertło 20 mm 18 mm 16 mm TL-2.5 TL-3.2 TL-3.6 TL

58 Wiertła Zestawy chirurgiczne i narzędzia Wiertła stożkowe Pogłębiacze Trepany Wiertła stożkowe 16 mm 13 mm 11.5 mm 10 mm 8 mm 6 mm TC-2.2 TC-2.7 TC-3.3 TC-3.7 TC-4.0 TC-4.5 TC-5.5 Pogłębiacze fl 4.1 fl 5.8 fl 3.6 fl 4.8 TCS TCS-5-6 Trepany 16 mm 13 mm 11.5 mm 10 mm 8 mm 6 mm Ø 3.0/4.0 Ø 4.0/5.0 Ø 5.0/6.0 TIT-3.0 TIT-4.0 TIT
