1 Stoły operacyjne serii 7000 Seria 7000 Doskonały balans 1

2 Seria 7000 Elektrohydrauliczne stoły operacyjne Dr. Max serii 7000 Wyszukany design, najwyższa jakość i technologia zapewniają, że stół Dr. Max serii 7000 nie tylko gwarantuje satysfakcję wynikającą z jegoużytkowania, ale oferuje też coś więcej Przeczytaj ten materiał i odkryj tajemnice stołu Dr. Max Skontaktuj się z nami a zapoznamy Cię ze szczegółami. Przetestuj go, będziesz chciał z nim być na zawsze. 2

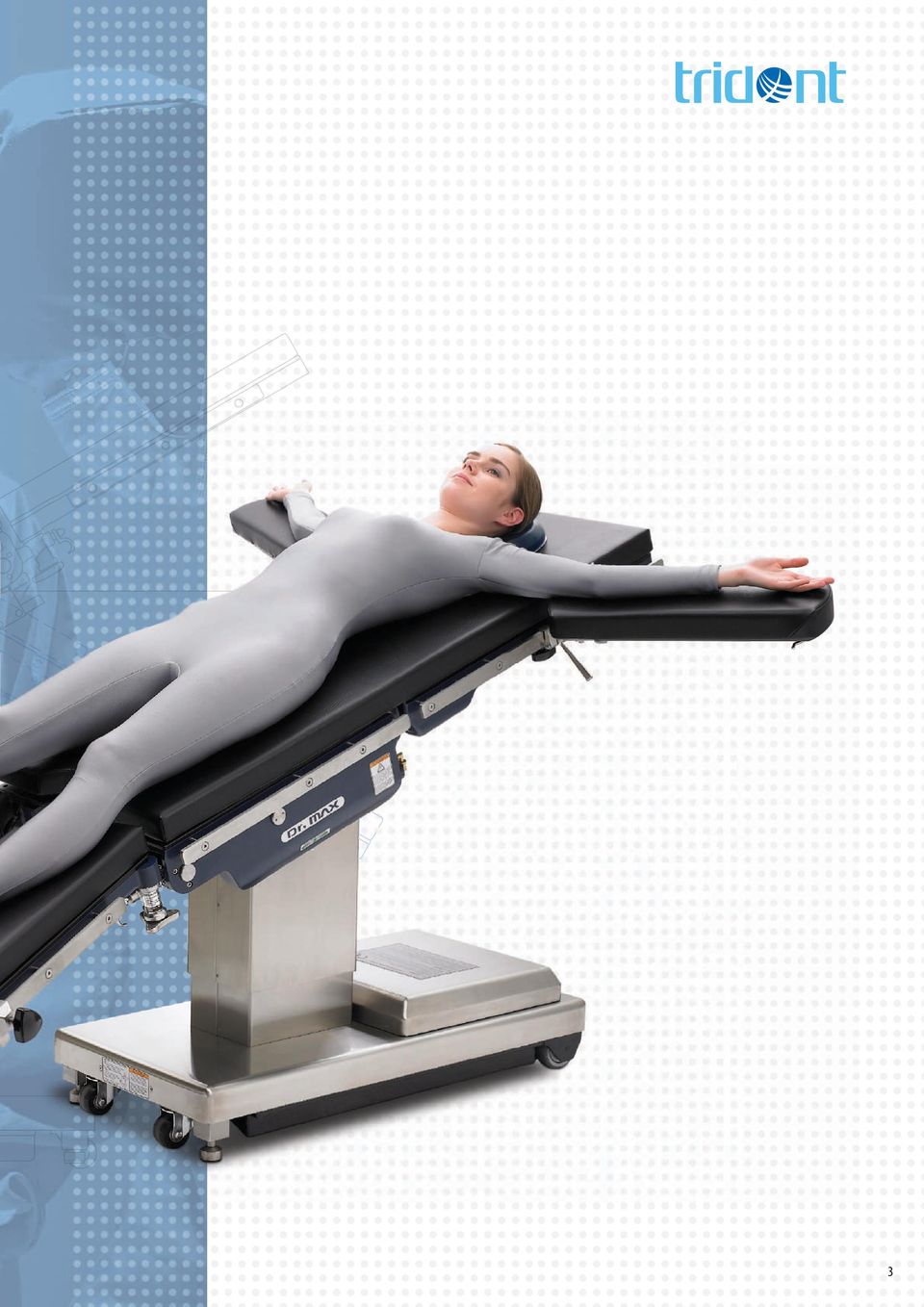

3 3

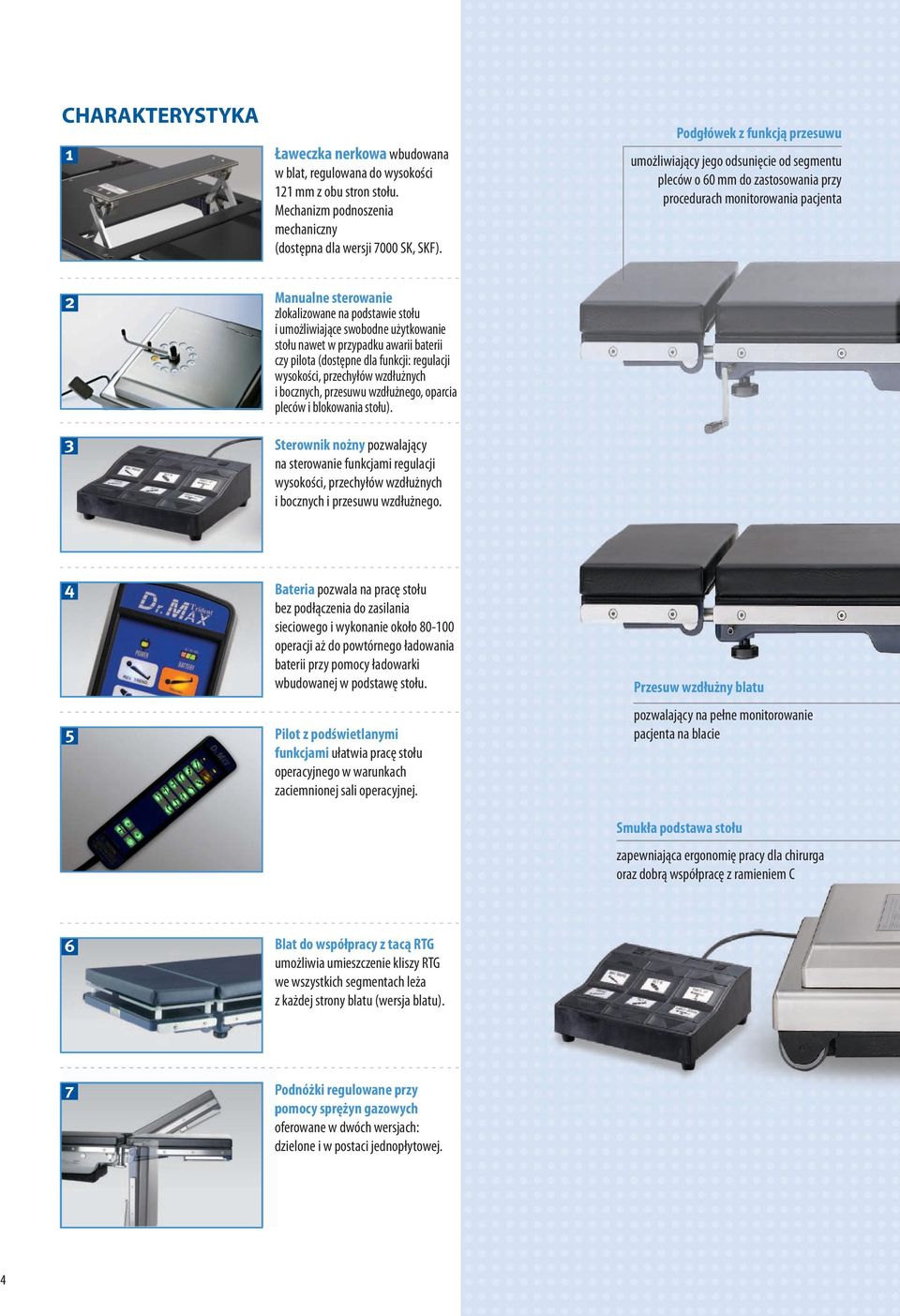

4 CHARAKTERYSTYKA 1 Ławeczka nerkowa wbudowana w blat, regulowana do wysokości 121 mm z obu stron stołu. Mechanizm podnoszenia mechaniczny (dostępna dla wersji 7000 SK, SKF). Podgłówek z funkcją przesuwu umożliwiający jego odsunięcie od segmentu pleców o 60 mm do zastosowania przy procedurach monitorowania pacjenta 2 3 Manualne sterowanie zlokalizowane na podstawie stołu i umożliwiające swobodne użytkowanie stołu nawet w przypadku awarii baterii czy pilota (dostępne dla funkcji: regulacji wysokości, przechyłów wzdłużnych i bocznych, przesuwu wzdłużnego, oparcia pleców i blokowania stołu). Sterownik nożny pozwalający na sterowanie funkcjami regulacji wysokości, przechyłów wzdłużnych i bocznych i przesuwu wzdłużnego. 4 5 Bateria pozwala na pracę stołu bez podłączenia do zasilania sieciowego i wykonanie około operacji aż do powtórnego ładowania baterii przy pomocy ładowarki wbudowanej w podstawę stołu. Pilot z podświetlanymi funkcjami ułatwia pracę stołu operacyjnego w warunkach zaciemnionej sali operacyjnej. Przesuw wzdłużny blatu pozwalający na pełne monitorowanie pacjenta na blacie Smukła podstawa stołu zapewniająca ergonomię pracy dla chirurga oraz dobrą współpracę z ramieniem C 6 Blat do współpracy z tacą RTG umożliwia umieszczenie kliszy RTG we wszystkich segmentach leża z każdej strony blatu (wersja blatu). 7 Podnóżki regulowane przy pomocy sprężyn gazowych oferowane w dwóch wersjach: dzielone i w postaci jednopłytowej. 4

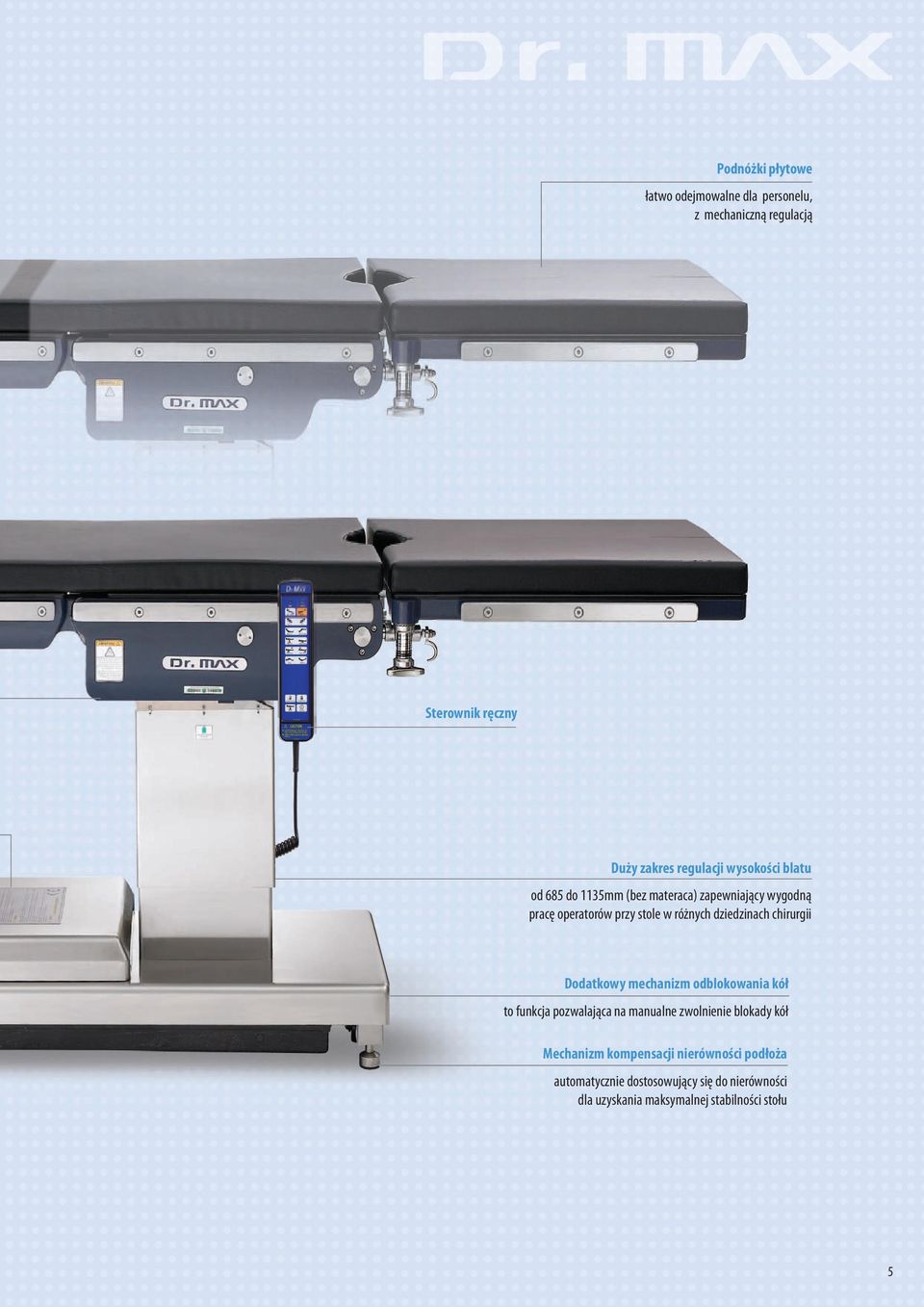

5 Podnóżki płytowe łatwo odejmowalne dla personelu, z mechaniczną regulacją Sterownik ręczny Duży zakres regulacji wysokości blatu od 685 do 1135mm (bez materaca) zapewniający wygodną pracę operatorów przy stole w różnych dziedzinach chirurgii Dodatkowy mechanizm odblokowania kół to funkcja pozwalająca na manualne zwolnienie blokady kół Mechanizm kompensacji nierówności podłoża automatycznie dostosowujący się do nierówności dla uzyskania maksymalnej stabilności stołu 5

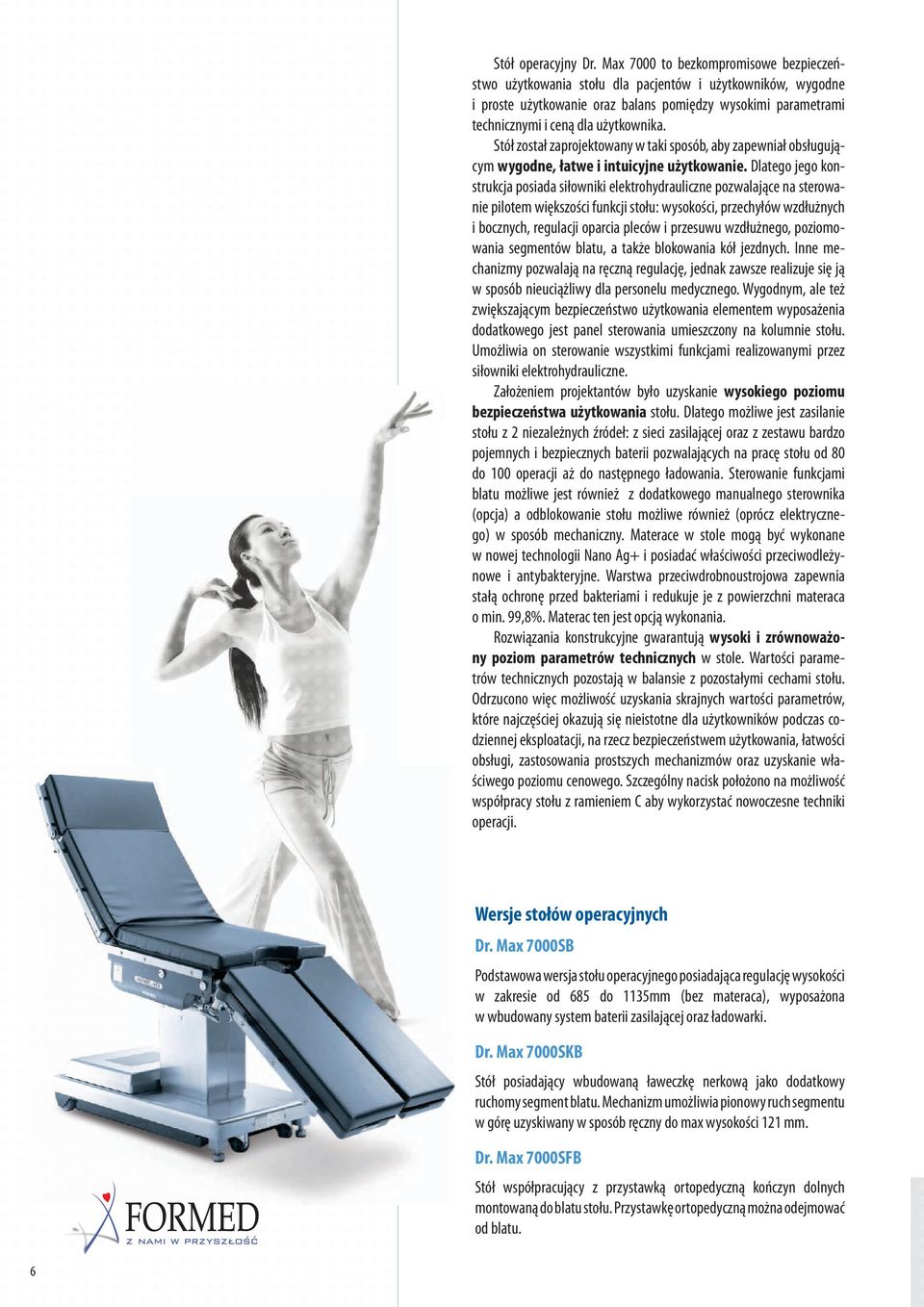

6 Stół operacyjny Dr. Max 7000 to bezkompromisowe bezpieczeństwo użytkowania stołu dla pacjentów i użytkowników, wygodne i proste użytkowanie oraz balans pomiędzy wysokimi parametrami technicznymi i ceną dla użytkownika. Stół został zaprojektowany w taki sposób, aby zapewniał obsługującym wygodne, łatwe i intuicyjne użytkowanie. Dlatego jego konstrukcja posiada siłowniki elektrohydrauliczne pozwalające na sterowanie pilotem większości funkcji stołu: wysokości, przechyłów wzdłużnych i bocznych, regulacji oparcia pleców i przesuwu wzdłużnego, poziomowania segmentów blatu, a także blokowania kół jezdnych. Inne mechanizmy pozwalają na ręczną regulację, jednak zawsze realizuje się ją w sposób nieuciążliwy dla personelu medycznego. Wygodnym, ale też zwiększającym bezpieczeństwo użytkowania elementem wyposażenia dodatkowego jest panel sterowania umieszczony na kolumnie stołu. Umożliwia on sterowanie wszystkimi funkcjami realizowanymi przez siłowniki elektrohydrauliczne. Założeniem projektantów było uzyskanie wysokiego poziomu bezpieczeństwa użytkowania stołu. Dlatego możliwe jest zasilanie stołu z 2 niezależnych źródeł: z sieci zasilającej oraz z zestawu bardzo pojemnych i bezpiecznych baterii pozwalających na pracę stołu od 80 do 100 operacji aż do następnego ładowania. Sterowanie funkcjami blatu możliwe jest również z dodatkowego manualnego sterownika (opcja) a odblokowanie stołu możliwe również (oprócz elektrycznego) w sposób mechaniczny. Materace w stole mogą być wykonane w nowej technologii Nano Ag+ i posiadać właściwości przeciwodleżynowe i antybakteryjne. Warstwa przeciwdrobnoustrojowa zapewnia stałą ochronę przed bakteriami i redukuje je z powierzchni materaca o min. 99,8%. Materac ten jest opcją wykonania. Rozwiązania konstrukcyjne gwarantują wysoki i zrównoważony poziom parametrów technicznych w stole. Wartości parametrów technicznych pozostają w balansie z pozostałymi cechami stołu. Odrzucono więc możliwość uzyskania skrajnych wartości parametrów, które najczęściej okazują się nieistotne dla użytkowników podczas codziennej eksploatacji, na rzecz bezpieczeństwem użytkowania, łatwości obsługi, zastosowania prostszych mechanizmów oraz uzyskanie właściwego poziomu cenowego. Szczególny nacisk położono na możliwość współpracy stołu z ramieniem C aby wykorzystać nowoczesne techniki operacji. Wersje stołów operacyjnych Dr. Max 7000SB Podstawowa wersja stołu operacyjnego posiadająca regulację wysokości w zakresie od 685 do 1135mm (bez materaca), wyposażona w wbudowany system baterii zasilającej oraz ładowarki. Dr. Max 7000SKB Stół posiadający wbudowaną ławeczkę nerkową jako dodatkowy ruchomy segment blatu. Mechanizm umożliwia pionowy ruch segmentu w górę uzyskiwany w sposób ręczny do max wysokości 121 mm. Dr. Max 7000SFB Stół współpracujący z przystawką ortopedyczną kończyn dolnych montowaną do blatu stołu. Przystawkę ortopedyczną można odejmować od blatu. 6

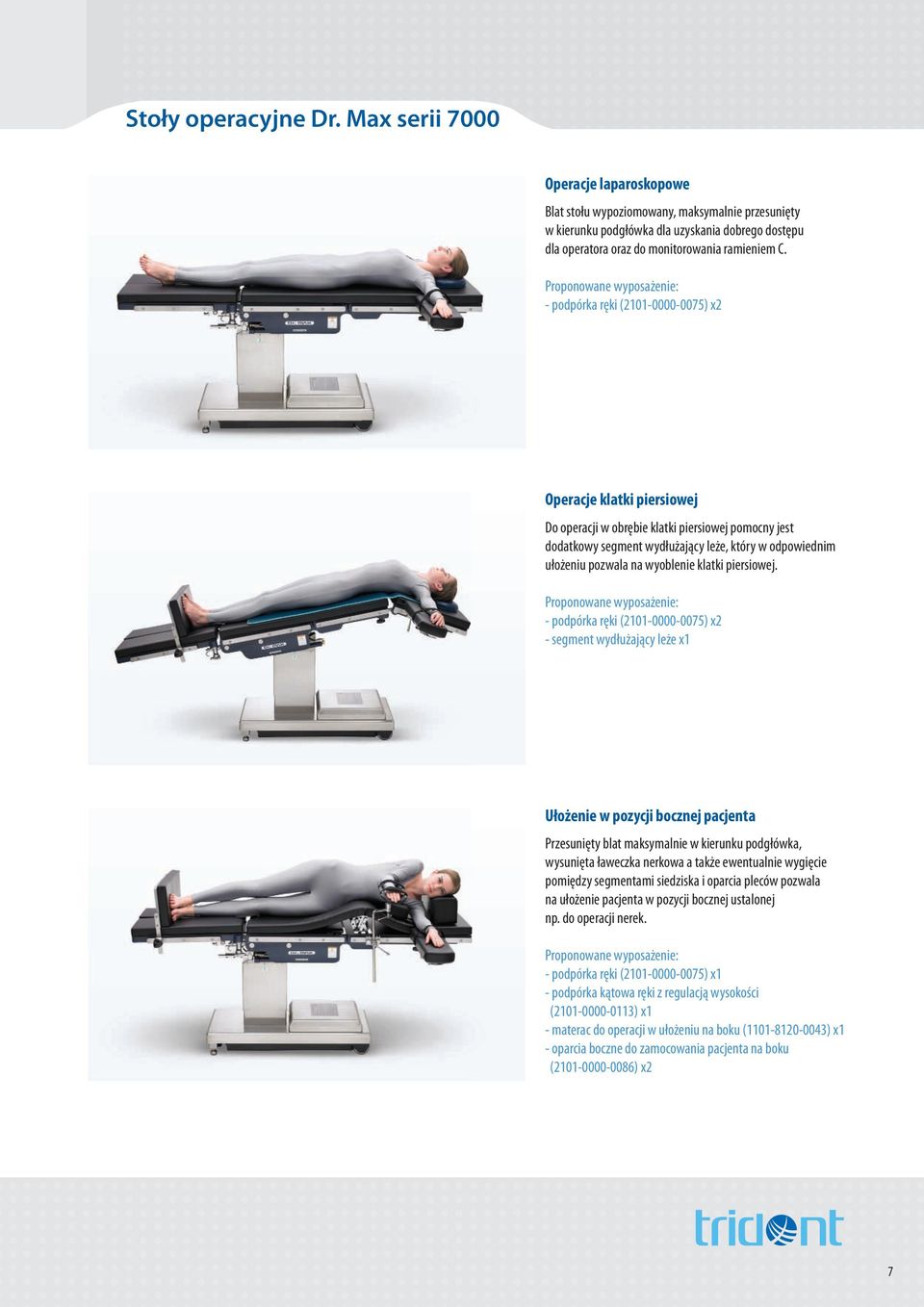

7 Stoły operacyjne Dr. Max serii 7000 Operacje laparoskopowe Blat stołu wypoziomowany, maksymalnie przesunięty w kierunku podgłówka dla uzyskania dobrego dostępu dla operatora oraz do monitorowania ramieniem C. Operacje klatki piersiowej Do operacji w obrębie klatki piersiowej pomocny jest dodatkowy segment wydłużający leże, który w odpowiednim ułożeniu pozwala na wyoblenie klatki piersiowej. - segment wydłużający leże x1 Ułożenie w pozycji bocznej pacjenta Przesunięty blat maksymalnie w kierunku podgłówka, wysunięta ławeczka nerkowa a także ewentualnie wygięcie pomiędzy segmentami siedziska i oparcia pleców pozwala na ułożenie pacjenta w pozycji bocznej ustalonej np. do operacji nerek. - podpórka ręki ( ) x1 - podpórka kątowa ręki z regulacją wysokości ( ) x1 - materac do operacji w ułożeniu na boku ( ) x1 - oparcia boczne do zamocowania pacjenta na boku ( ) x2 7

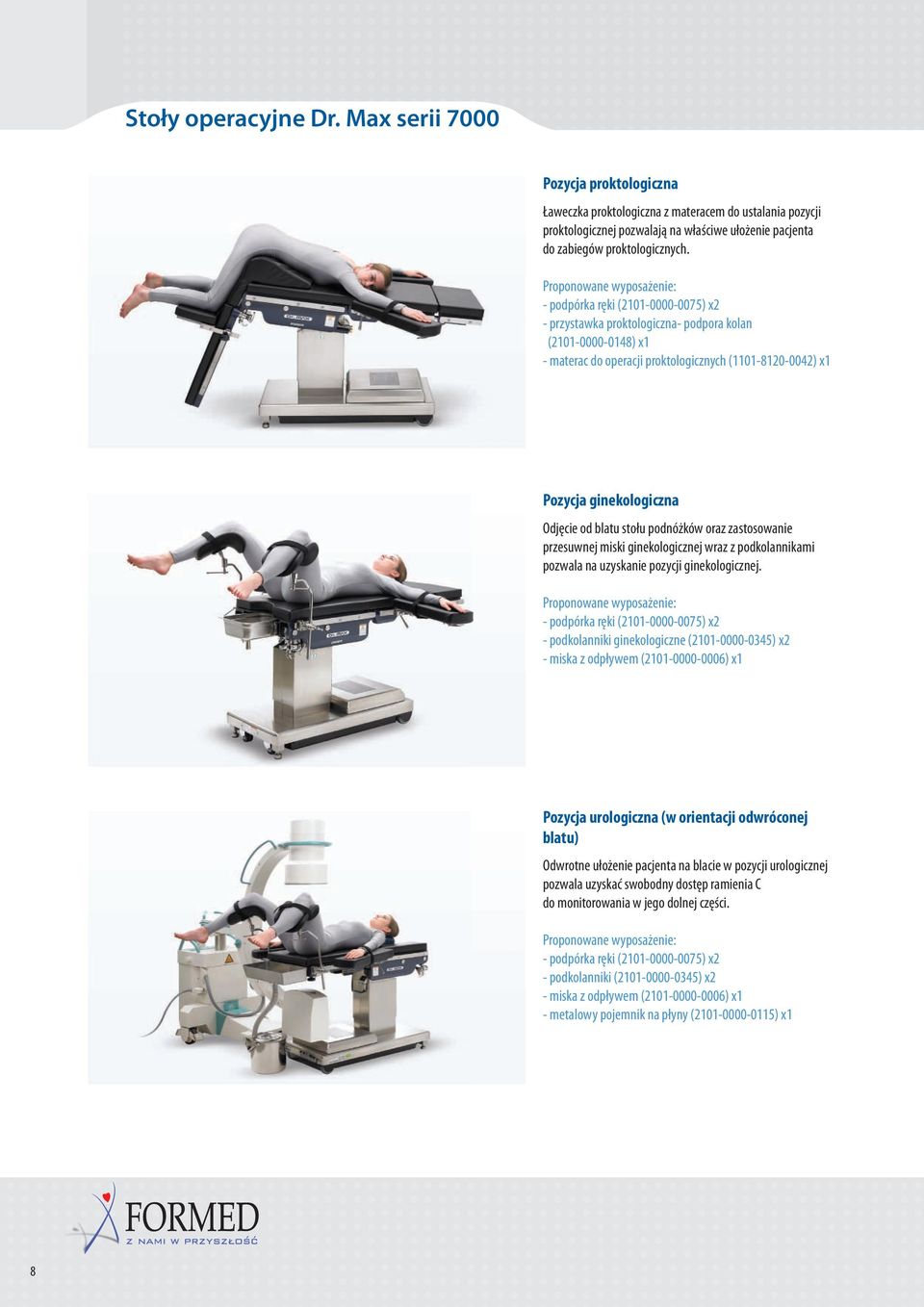

8 7 Stoły operacyjne Dr. Max serii 7000 Pozycja proktologiczna Ławeczka proktologiczna z materacem do ustalania pozycji proktologicznej pozwalają na właściwe ułożenie pacjenta do zabiegów proktologicznych. - przystawka proktologiczna- podpora kolan ( ) x1 - materac do operacji proktologicznych ( ) x1 - Pozycja ginekologiczna Odjęcie od blatu stołu podnóżków oraz zastosowanie przesuwnej miski ginekologicznej wraz z podkolannikami pozwala na uzyskanie pozycji ginekologicznej. - podkolanniki ginekologiczne ( ) x2 - miska z odpływem ( ) x1 7 Pozycja urologiczna (w orientacji odwróconej blatu) Odwrotne ułożenie pacjenta na blacie w pozycji urologicznej pozwala uzyskać swobodny dostęp ramienia C do monitorowania w jego dolnej części. - podkolanniki ( ) x2 - miska z odpływem ( ) x1 - metalowy pojemnik na płyny ( ) x1-8

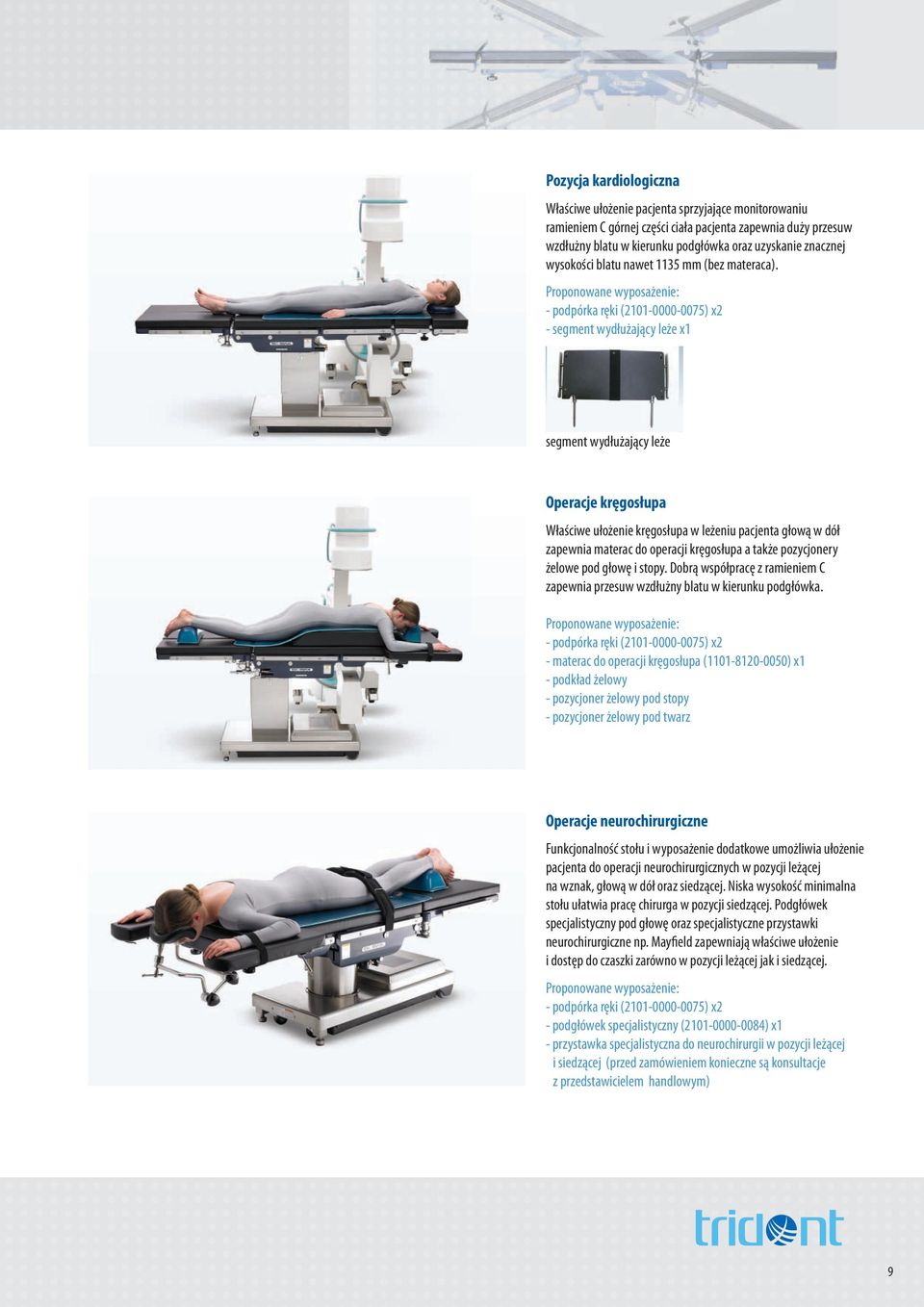

9 Pozycja kardiologiczna Właściwe ułożenie pacjenta sprzyjające monitorowaniu ramieniem C górnej części ciała pacjenta zapewnia duży przesuw wzdłużny blatu w kierunku podgłówka oraz uzyskanie znacznej wysokości blatu nawet 1135 mm (bez materaca). - segment wydłużający leże x1 segment wydłużający leże Operacje kręgosłupa Właściwe ułożenie kręgosłupa w leżeniu pacjenta głową w dół zapewnia materac do operacji kręgosłupa a także pozycjonery żelowe pod głowę i stopy. Dobrą współpracę z ramieniem C zapewnia przesuw wzdłużny blatu w kierunku podgłówka. - materac do operacji kręgosłupa ( ) x1 - podkład żelowy - pozycjoner żelowy pod stopy - pozycjoner żelowy pod twarz Operacje neurochirurgiczne Funkcjonalność stołu i wyposażenie dodatkowe umożliwia ułożenie pacjenta do operacji neurochirurgicznych w pozycji leżącej na wznak, głową w dół oraz siedzącej. Niska wysokość minimalna stołu ułatwia pracę chirurga w pozycji siedzącej. Podgłówek specjalistyczny pod głowę oraz specjalistyczne przystawki neurochirurgiczne np. Mayfield zapewniają właściwe ułożenie i dostęp do czaszki zarówno w pozycji leżącej jak i siedzącej. - podgłówek specjalistyczny ( ) x1 - przystawka specjalistyczna do neurochirurgii w pozycji leżącej i siedzącej (przed zamówieniem konieczne są konsultacje z przedstawicielem handlowym) 9

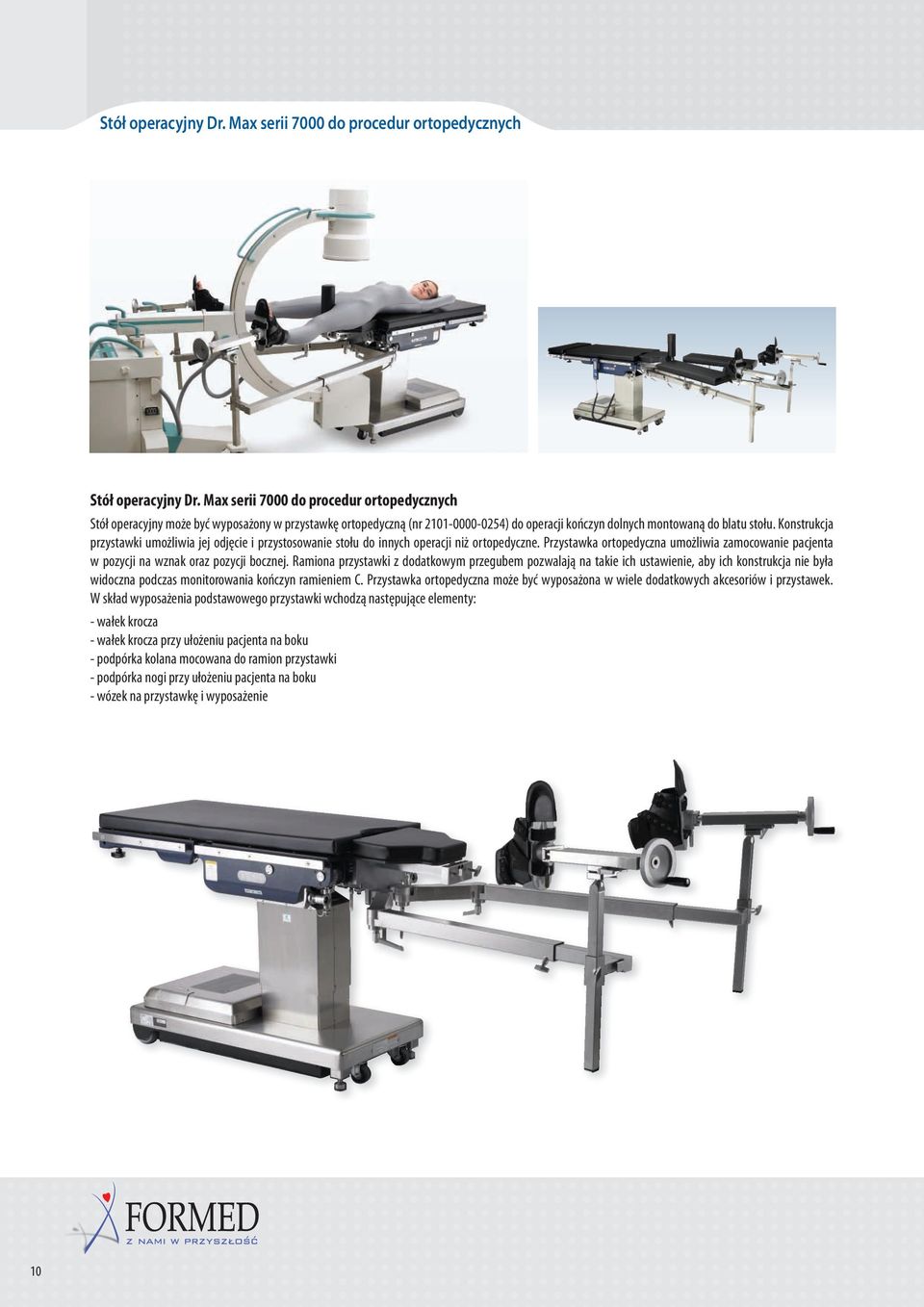

10 Stół operacyjny Dr. Max serii 7000 do procedur ortopedycznych Stół operacyjny Dr. Max serii 7000 do procedur ortopedycznych Stół operacyjny może być wyposażony w przystawkę ortopedyczną (nr ) do operacji kończyn dolnych montowaną do blatu stołu. Konstrukcja przystawki umożliwia jej odjęcie i przystosowanie stołu do innych operacji niż ortopedyczne. Przystawka ortopedyczna umożliwia zamocowanie pacjenta w pozycji na wznak oraz pozycji bocznej. Ramiona przystawki z dodatkowym przegubem pozwalają na takie ich ustawienie, aby ich konstrukcja nie była widoczna podczas monitorowania kończyn ramieniem C. Przystawka ortopedyczna może być wyposażona w wiele dodatkowych akcesoriów i przystawek. W skład wyposażenia podstawowego przystawki wchodzą następujące elementy: - wałek krocza - wałek krocza przy ułożeniu pacjenta na boku - podpórka kolana mocowana do ramion przystawki - podpórka nogi przy ułożeniu pacjenta na boku - wózek na przystawkę i wyposażenie 10

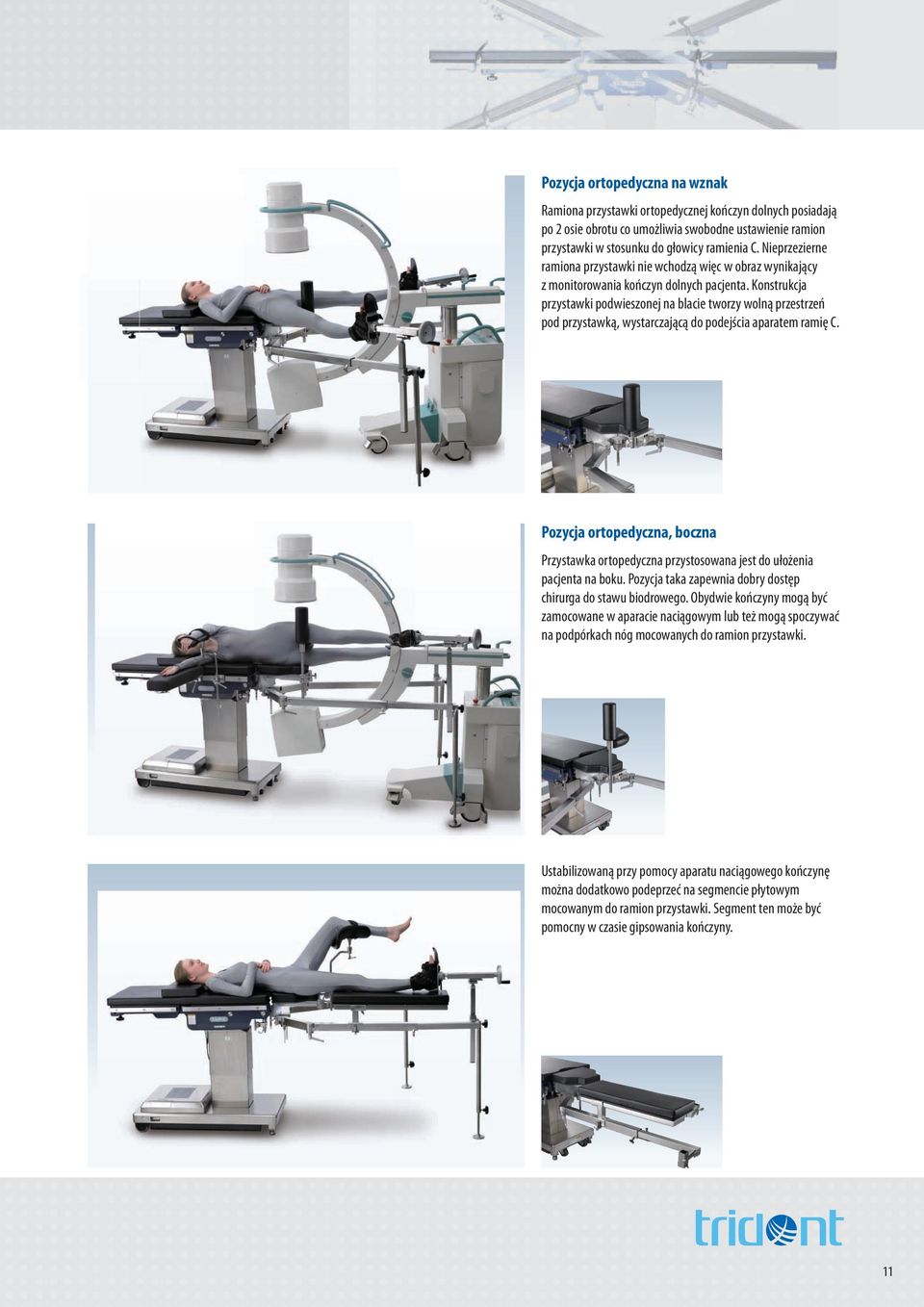

11 Pozycja ortopedyczna na wznak Ramiona przystawki ortopedycznej kończyn dolnych posiadają po 2 osie obrotu co umożliwia swobodne ustawienie ramion przystawki w stosunku do głowicy ramienia C. Nieprzezierne ramiona przystawki nie wchodzą więc w obraz wynikający z monitorowania kończyn dolnych pacjenta. Konstrukcja przystawki podwieszonej na blacie tworzy wolną przestrzeń pod przystawką, wystarczającą do podejścia aparatem ramię C. Pozycja ortopedyczna, boczna Przystawka ortopedyczna przystosowana jest do ułożenia pacjenta na boku. Pozycja taka zapewnia dobry dostęp chirurga do stawu biodrowego. Obydwie kończyny mogą być zamocowane w aparacie naciągowym lub też mogą spoczywać na podpórkach nóg mocowanych do ramion przystawki. Ustabilizowaną przy pomocy aparatu naciągowego kończynę można dodatkowo podeprzeć na segmencie płytowym mocowanym do ramion przystawki. Segment ten może być pomocny w czasie gipsowania kończyny. 11

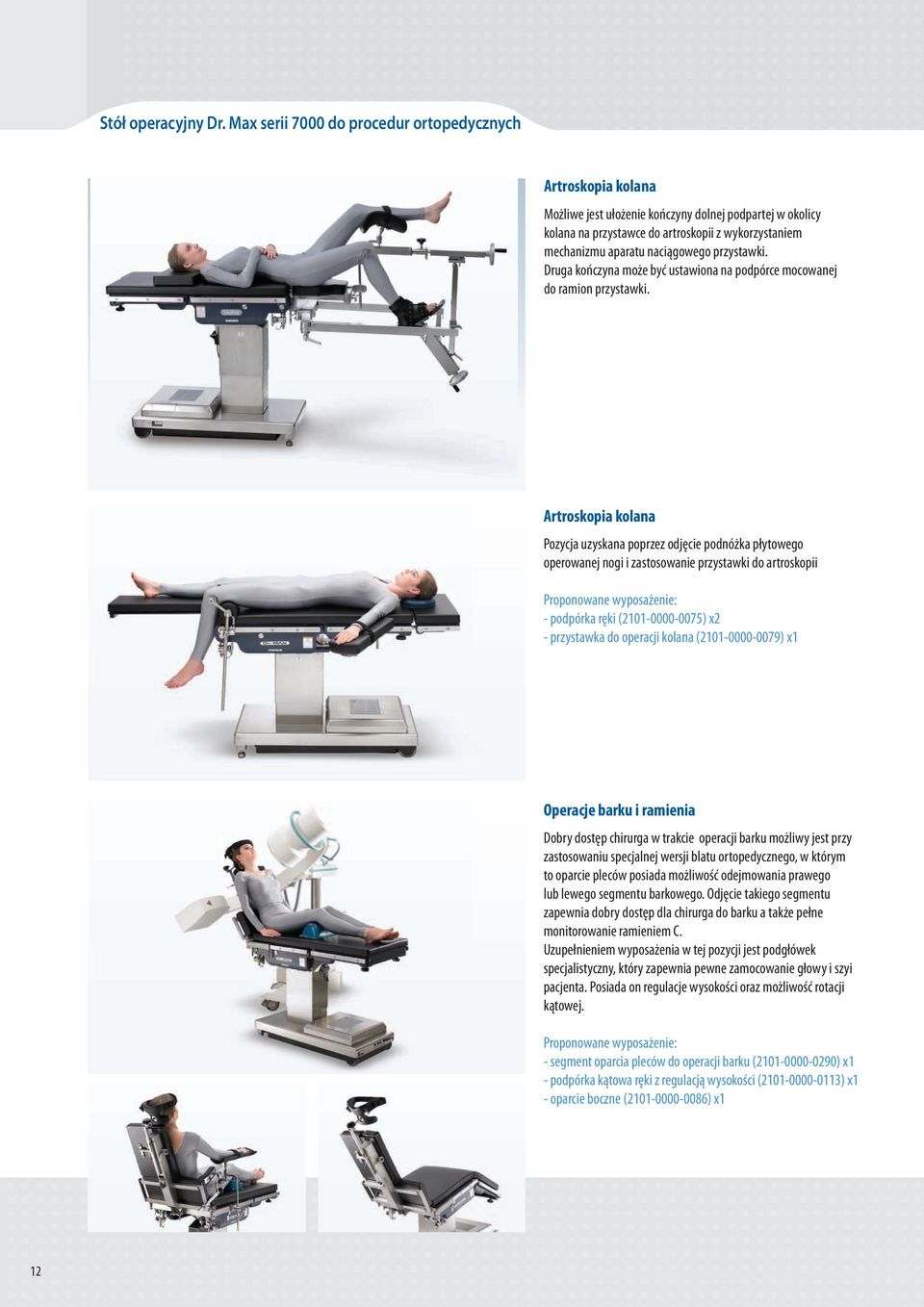

12 Stół operacyjny Dr. Max serii 7000 do procedur ortopedycznych Artroskopia kolana Możliwe jest ułożenie kończyny dolnej podpartej w okolicy kolana na przystawce do artroskopii z wykorzystaniem mechanizmu aparatu naciągowego przystawki. Druga kończyna może być ustawiona na podpórce mocowanej do ramion przystawki. Artroskopia kolana Pozycja uzyskana poprzez odjęcie podnóżka płytowego operowanej nogi i zastosowanie przystawki do artroskopii - przystawka do operacji kolana ( ) x1 Operacje barku i ramienia Dobry dostęp chirurga w trakcie operacji barku możliwy jest przy zastosowaniu specjalnej wersji blatu ortopedycznego, w którym to oparcie pleców posiada możliwość odejmowania prawego lub lewego segmentu barkowego. Odjęcie takiego segmentu zapewnia dobry dostęp dla chirurga do barku a także pełne monitorowanie ramieniem C. Uzupełnieniem wyposażenia w tej pozycji jest podgłówek specjalistyczny, który zapewnia pewne zamocowanie głowy i szyi pacjenta. Posiada on regulacje wysokości oraz możliwość rotacji kątowej. - segment oparcia pleców do operacji barku ( ) x1 - podpórka kątowa ręki z regulacją wysokości ( ) x1 - oparcie boczne ( ) x1 12

13 Wózek do przystawki ortopedycznej Przystawkę ortopedyczną można umieścić na specjalnym wózku do przewozu przystawki. Umożliwia on także przechowywanie innych, drobnych elementów przystawki. Dostosowując wysokość blatu stołu do wysokości przystawki spoczywającej na wózku można bez wysiłku zamontować przystawkę w gniazdach montażowych stołu. Wyposażenie standardowe wchodzące w skład przystawki Wałek krocza Wałek krocza do ułożenia na boku Podpórka kolana Podpórka nogi Wózek na przystawkę i wyposażenie Uchwyt mocujący Uchwyt do mocowania wałka krocza Uchwyt do mocowania podpórki nogi Wyposażenie opcjonalne do przystawki Podkolannik Podpora ramion przystawki Y Segment płytowy mocowany do ramion przystawki (lewy) Segment płytowy mocowany do ramion przystawki (prawy) Uchwyt do mocowania segmentu płytowego (lewy) Uchwyt do mocowania segmentu płytowego (prawy)

14 PARAMETRY TECHNICZNE 1. NA-parametr niedostępny 2. Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu GÓRA DÓŁ 1413

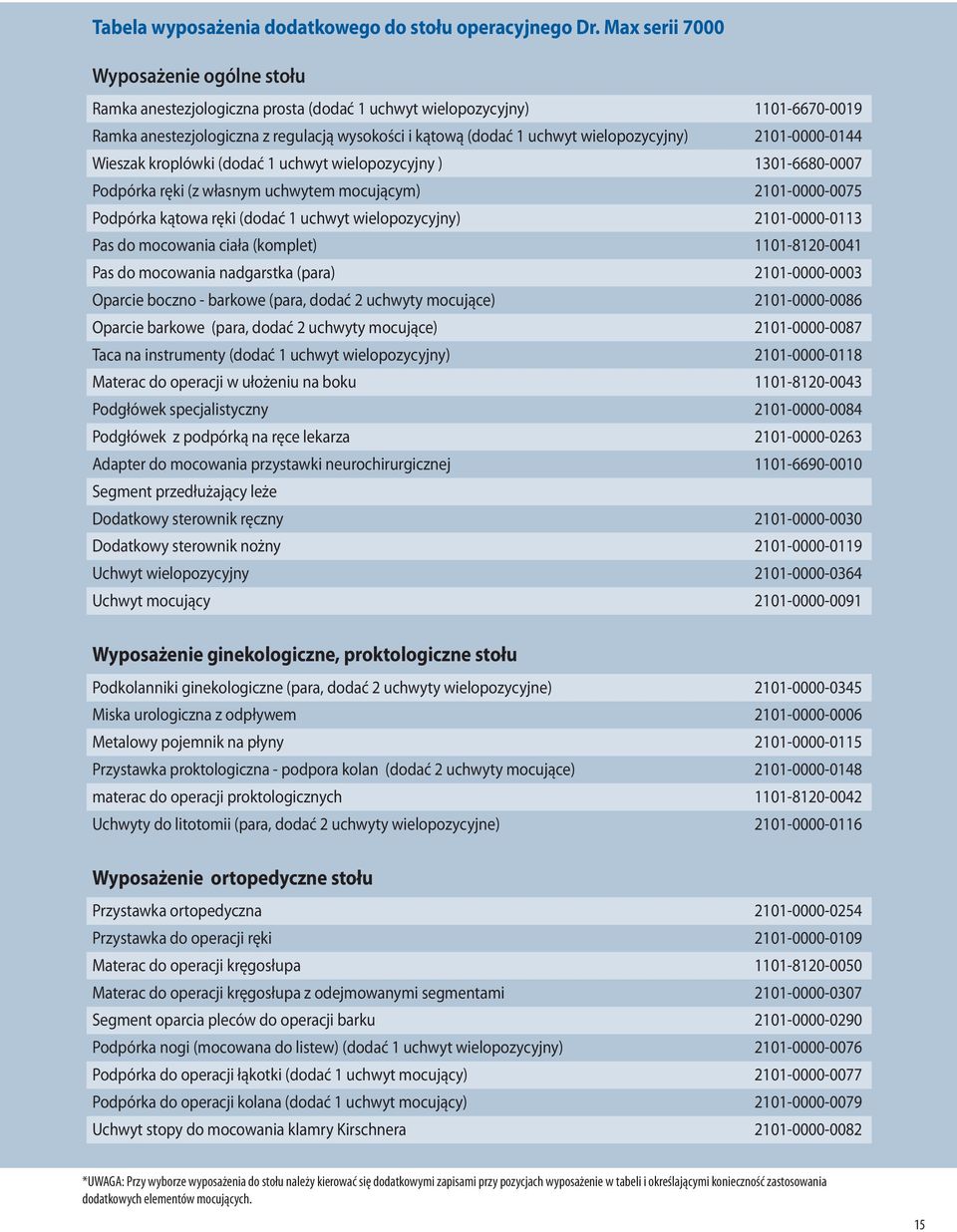

15 Tabela wyposażenia dodatkowego do stołu operacyjnego Dr. Max serii 7000 Wyposażenie ogólne stołu Ramka anestezjologiczna prosta (dodać 1 uchwyt wielopozycyjny) Ramka anestezjologiczna z regulacją wysokości i kątową (dodać 1 uchwyt wielopozycyjny) Wieszak kroplówki (dodać 1 uchwyt wielopozycyjny ) Podpórka ręki (z własnym uchwytem mocującym) Podpórka kątowa ręki (dodać 1 uchwyt wielopozycyjny) Pas do mocowania ciała (komplet) Pas do mocowania nadgarstka (para) Oparcie boczno - barkowe (para, dodać 2 uchwyty mocujące) Oparcie barkowe (para, dodać 2 uchwyty mocujące) Taca na instrumenty (dodać 1 uchwyt wielopozycyjny) Materac do operacji w ułożeniu na boku Podgłówek specjalistyczny Podgłówek z podpórką na ręce lekarza Adapter do mocowania przystawki neurochirurgicznej Segment przedłużający leże Dodatkowy sterownik ręczny Dodatkowy sterownik nożny Uchwyt wielopozycyjny Uchwyt mocujący Wyposażenie ginekologiczne, proktologiczne stołu Podkolanniki ginekologiczne (para, dodać 2 uchwyty wielopozycyjne) Miska urologiczna z odpływem Metalowy pojemnik na płyny Przystawka proktologiczna - podpora kolan (dodać 2 uchwyty mocujące) materac do operacji proktologicznych Uchwyty do litotomii (para, dodać 2 uchwyty wielopozycyjne) Wyposażenie ortopedyczne stołu Przystawka ortopedyczna Przystawka do operacji ręki Materac do operacji kręgosłupa Materac do operacji kręgosłupa z odejmowanymi segmentami Segment oparcia pleców do operacji barku Podpórka nogi (mocowana do listew) (dodać 1 uchwyt wielopozycyjny) Podpórka do operacji łąkotki (dodać 1 uchwyt mocujący) Podpórka do operacji kolana (dodać 1 uchwyt mocujący) Uchwyt stopy do mocowania klamry Kirschnera *UWAGA: Przy wyborze wyposażenia do stołu należy kierować się dodatkowymi zapisami przy pozycjach wyposażenie w tabeli i określającymi konieczność zastosowania dodatkowych elementów mocujących. 15
