1 STOŁY operacyjne

2

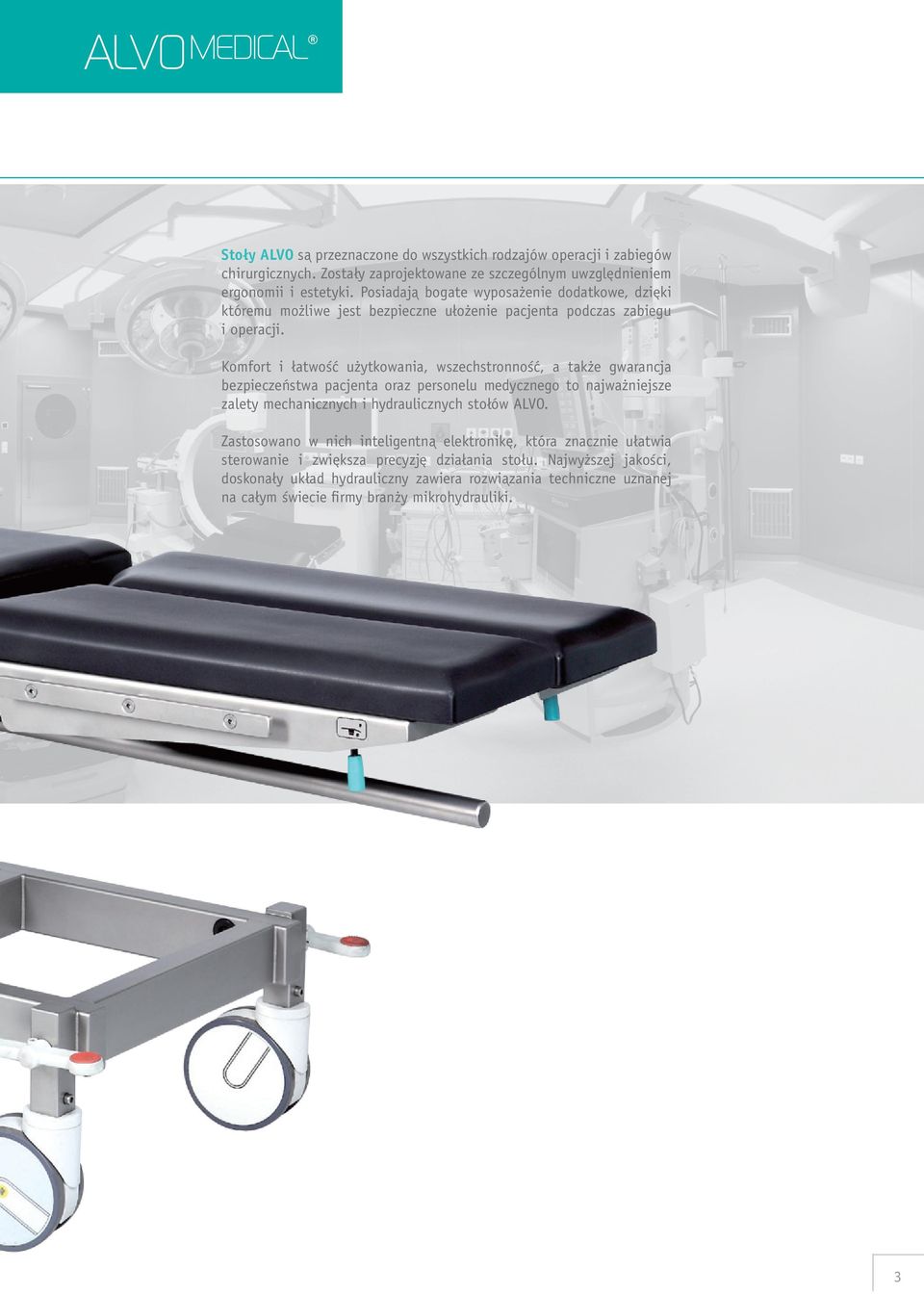

3 Stoły ALVO są przeznaczone do wszystkich rodzajów operacji i zabiegów chirurgicznych. Zostały zaprojektowane ze szczególnym uwzględnieniem ergonomii i estetyki. Posiadają bogate wyposażenie dodatkowe, dzięki któremu możliwe jest bezpieczne ułożenie pacjenta podczas zabiegu i operacji. Komfort i łatwość użytkowania, wszechstronność, a także gwarancja bezpieczeństwa pacjenta oraz personelu medycznego to najważniejsze zalety mechanicznych i hydraulicznych stołów ALVO. Zastosowano w nich inteligentną elektronikę, która znacznie ułatwia sterowanie i zwiększa precyzję działania stołu. Najwyższej jakości, doskonały układ hydrauliczny zawiera rozwiązania techniczne uznanej na całym świecie firmy branży mikrohydrauliki. 3

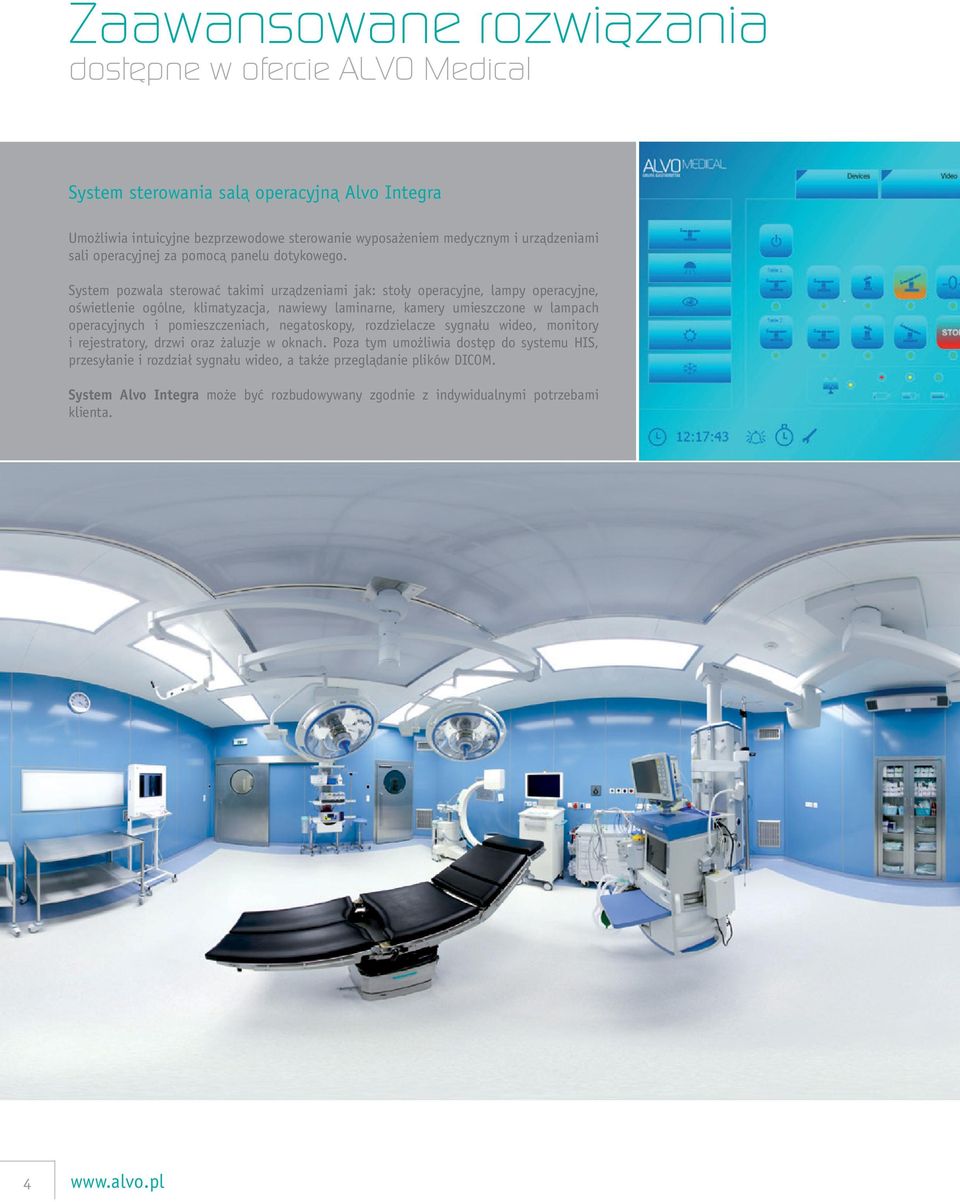

4 Zaawansowane rozwiązania dostępne w ofercie ALVO Medical System sterowania salą operacyjną Alvo Integra Umożliwia intuicyjne bezprzewodowe sterowanie wyposażeniem medycznym i urządzeniami sali operacyjnej za pomocą panelu dotykowego. System pozwala sterować takimi urządzeniami jak: stoły operacyjne, lampy operacyjne, oświetlenie ogólne, klimatyzacja, nawiewy laminarne, kamery umieszczone w lampach operacyjnych i pomieszczeniach, negatoskopy, rozdzielacze sygnału wideo, monitory i rejestratory, drzwi oraz żaluzje w oknach. Poza tym umożliwia dostęp do systemu HIS, przesyłanie i rozdział sygnału wideo, a także przeglądanie plików DICOM. System Alvo Integra może być rozbudowywany zgodnie z indywidualnymi potrzebami klienta. 4

5 Powłoka przeciwdrobnoustrojowa BioCote Powłoka biocote jest nakładana na materace stołów operacyjnych, panele do zabudowy blokow operacyjnych, meble, sprzęt i wyposażenie podczas ich produkcji. Powłoka BioCote zapewnia stałą ochronę przed bakteriami (w tym gronkowcem złocistym odpornym na metycylinę, grzybami, pleśnią, salmonellą, pałeczką okrężnicy i legionellą). W technologii powłoki BioCote wykorzystane zostały jony srebra, dzięki czemu warstwa przeciwdrobnoustrojowa hamuje wzrost 99,9% bakterii i działa przez 24 godziny na dobę. Co ważne BioCote nie jest wymywany z podłoża i nie traci aktywności zachowuje swe właściwości przez cały okres użytkowania. System haków samonaciągowych Pozwala na optymalne wykorzystanie cięcia operacyjnego i zapewnia dobry dostęp w obrębie pola operacyjnego. Przeznaczony jest do zabiegów w górnej części jamy brzusznej. Zastosowanie: duże zabiegi wykonywane z powodu stanów chorobowych obejmujących dolny odcinek przełyku, przeponę, żołądek, dwunastnicę, jelito cienkie, jelito grube, wątrobę, drogi żółciowe, trzustkę, śledzionę, układ moczowy; zabiegi wykonywane w przestrzeni pozaotrzewnowej; zabiegi chirurgii urazowej wykonywane z dojścia przezbrzusznego; zabiegi ginekologiczne wykonywane z cięcia podłużnego. Wszystkie elementy systemu są wykonane z wysokiej jakości stali kwasoodpornej, dzięki czemu spełniają wyjątkowe wymagania bezpieczeństwa i higieny niezbędne na sali operacyjnej. 5

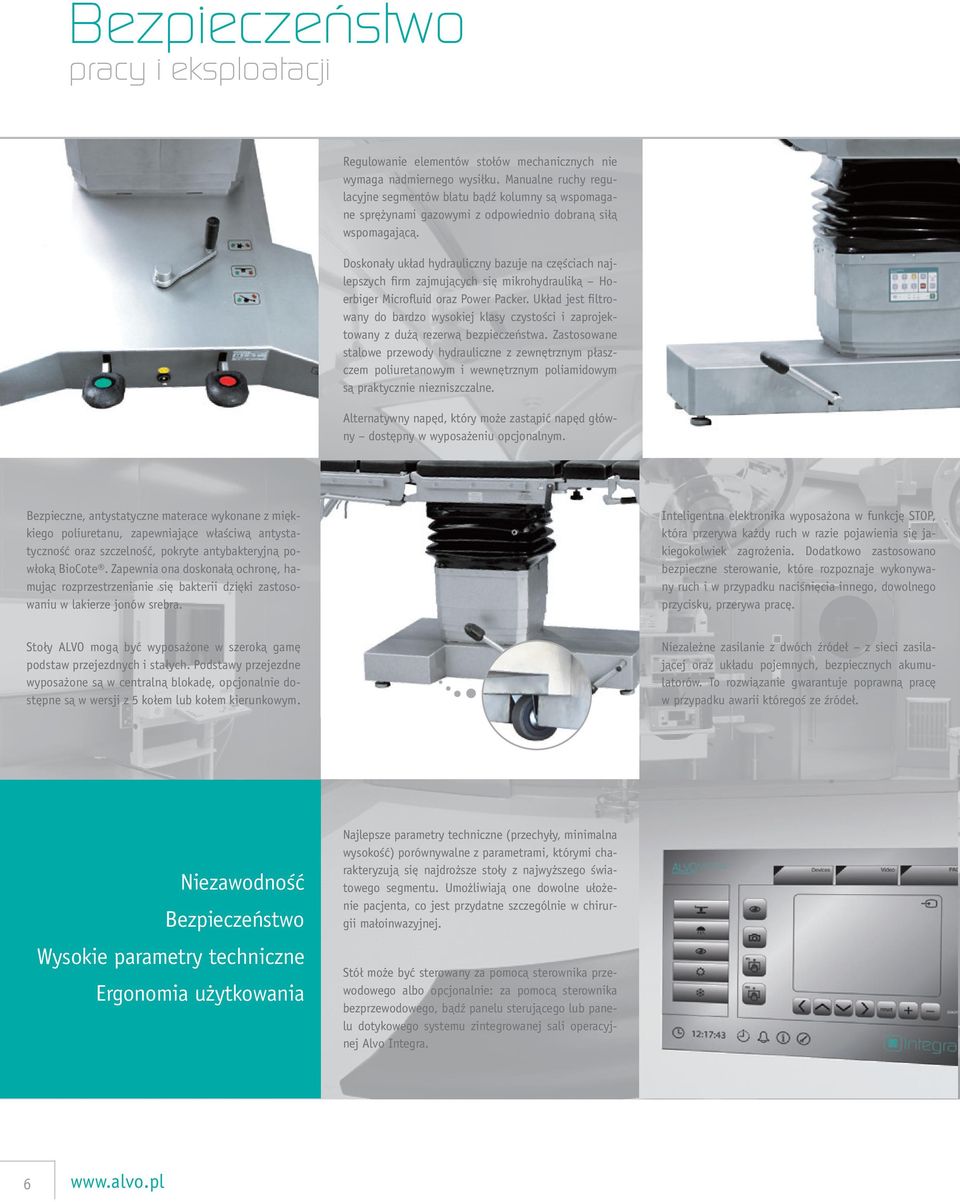

6 Bezpieczeństwo pracy i eksploatacji Regulowanie elementów stołów mechanicznych nie wymaga nadmiernego wysiłku. Manualne ruchy regulacyjne segmentów blatu bądź kolumny są wspomagane sprężynami gazowymi z odpowiednio dobraną siłą wspomagającą. Doskonały układ hydrauliczny bazuje na częściach najlepszych firm zajmujących się mikrohydrauliką Hoerbiger Microfluid oraz Power Packer. Układ jest filtrowany do bardzo wysokiej klasy czystości i zaprojektowany z dużą rezerwą bezpieczeństwa. Zastosowane stalowe przewody hydrauliczne z zewnętrznym płaszczem poliuretanowym i wewnętrznym poliamidowym są praktycznie niezniszczalne. Alternatywny napęd, który może zastąpić napęd główny dostępny w wyposażeniu opcjonalnym. Bezpieczne, antystatyczne materace wykonane z miękkiego poliuretanu, zapewniające właściwą antystatyczność oraz szczelność, pokryte antybakteryjną powłoką BioCote. Zapewnia ona doskonałą ochronę, hamując rozprzestrzenianie się bakterii dzięki zastosowaniu w lakierze jonów srebra. Inteligentna elektronika wyposażona w funkcję STOP, która przerywa każdy ruch w razie pojawienia się jakiegokolwiek zagrożenia. Dodatkowo zastosowano bezpieczne sterowanie, które rozpoznaje wykonywany ruch i w przypadku naciśnięcia innego, dowolnego przycisku, przerywa pracę. Stoły ALVO mogą być wyposażone w szeroką gamę podstaw przejezdnych i stałych. Podstawy przejezdne wyposażone są w centralną blokadę, opcjonalnie dostępne są w wersji z 5 kołem lub kołem kierunkowym. Niezależne zasilanie z dwóch źródeł z sieci zasilającej oraz układu pojemnych, bezpiecznych akumulatorów. To rozwiązanie gwarantuje poprawną pracę w przypadku awarii któregoś ze źródeł. Niezawodność Bezpieczeństwo Wysokie parametry techniczne Ergonomia użytkowania Najlepsze parametry techniczne (przechyły, minimalna wysokość) porównywalne z parametrami, którymi charakteryzują się najdroższe stoły z najwyższego światowego segmentu. Umożliwiają one dowolne ułożenie pacjenta, co jest przydatne szczególnie w chirurgii małoinwazyjnej. Stół może być sterowany za pomocą sterownika przewodowego albo opcjonalnie: za pomocą sterownika bezprzewodowego, bądź panelu sterującego lub panelu dotykowego systemu zintegrowanej sali operacyjnej Alvo Integra. 6

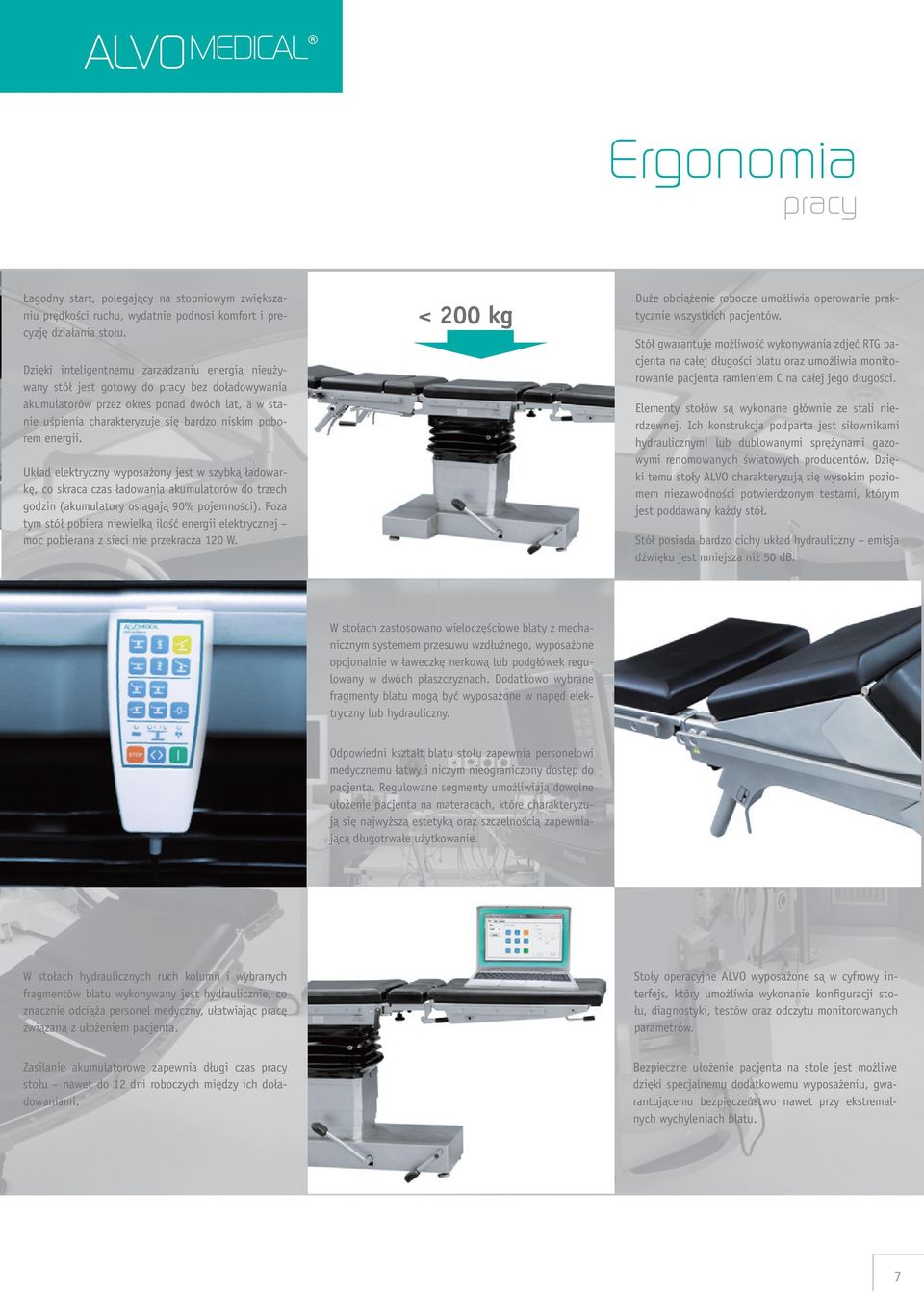

7 Ergonomia pracy Łagodny start, polegający na stopniowym zwiększaniu prędkości ruchu, wydatnie podnosi komfort i precyzję działania stołu. Dzięki inteligentnemu zarządzaniu energią nieużywany stół jest gotowy do pracy bez doładowywania akumulatorów przez okres ponad dwóch lat, a w stanie uśpienia charakteryzuje się bardzo niskim poborem energii. Układ elektryczny wyposażony jest w szybką ładowarkę, co skraca czas ładowania akumulatorów do trzech godzin (akumulatory osiągają 90% pojemności). Poza tym stół pobiera niewielką ilość energii elektrycznej moc pobierana z sieci nie przekracza 120 W. < 200 kg Duże obciążenie robocze umożliwia operowanie praktycznie wszystkich pacjentów. Stół gwarantuje możliwość wykonywania zdjęć RTG pacjenta na całej długości blatu oraz umożliwia monitorowanie pacjenta ramieniem C na całej jego długości. Elementy stołów są wykonane głównie ze stali nierdzewnej. Ich konstrukcja podparta jest siłownikami hydraulicznymi lub dublowanymi sprężynami gazowymi renomowanych światowych producentów. Dzięki temu stoły ALVO charakteryzują się wysokim poziomem niezawodności potwierdzonym testami, którym jest poddawany każdy stół. Stół posiada bardzo cichy układ hydrauliczny emisja dźwięku jest mniejsza niż 50 db. W stołach zastosowano wieloczęściowe blaty z mechanicznym systemem przesuwu wzdłużnego, wyposażone opcjonalnie w ławeczkę nerkową lub podgłówek regulowany w dwóch płaszczyznach. Dodatkowo wybrane fragmenty blatu mogą być wyposażone w napęd elektryczny lub hydrauliczny. Odpowiedni kształt blatu stołu zapewnia personelowi medycznemu łatwy i niczym nieograniczony dostęp do pacjenta. Regulowane segmenty umożliwiają dowolne ułożenie pacjenta na materacach, które charakteryzują się najwyższą estetyką oraz szczelnością zapewniającą długotrwałe użytkowanie. W stołach hydraulicznych ruch kolumn i wybranych fragmentów blatu wykonywany jest hydraulicznie, co znacznie odciąża personel medyczny, ułatwiając pracę związaną z ułożeniem pacjenta. Stoły operacyjne ALVO wyposażone są w cyfrowy interfejs, który umożliwia wykonanie konfiguracji stołu, diagnostyki, testów oraz odczytu monitorowanych parametrów. Zasilanie akumulatorowe zapewnia długi czas pracy stołu nawet do 12 dni roboczych między ich doładowaniami. Bezpieczne ułożenie pacjenta na stole jest możliwe dzięki specjalnemu dodatkowemu wyposażeniu, gwarantującemu bezpieczeństwo nawet przy ekstremalnych wychyleniach blatu. 7

8 Pozycje ułożenia pacjenta Pozycja boczna Pozycja boczna Pozycja ginekologiczno-urologiczna Pozycja ginekologiczno-urologiczna Pozycja kardiologiczno-naczyniowa Pozycja do laparoskopii Pozycja ogólna Pozycja do operacji głowy i szyi 8

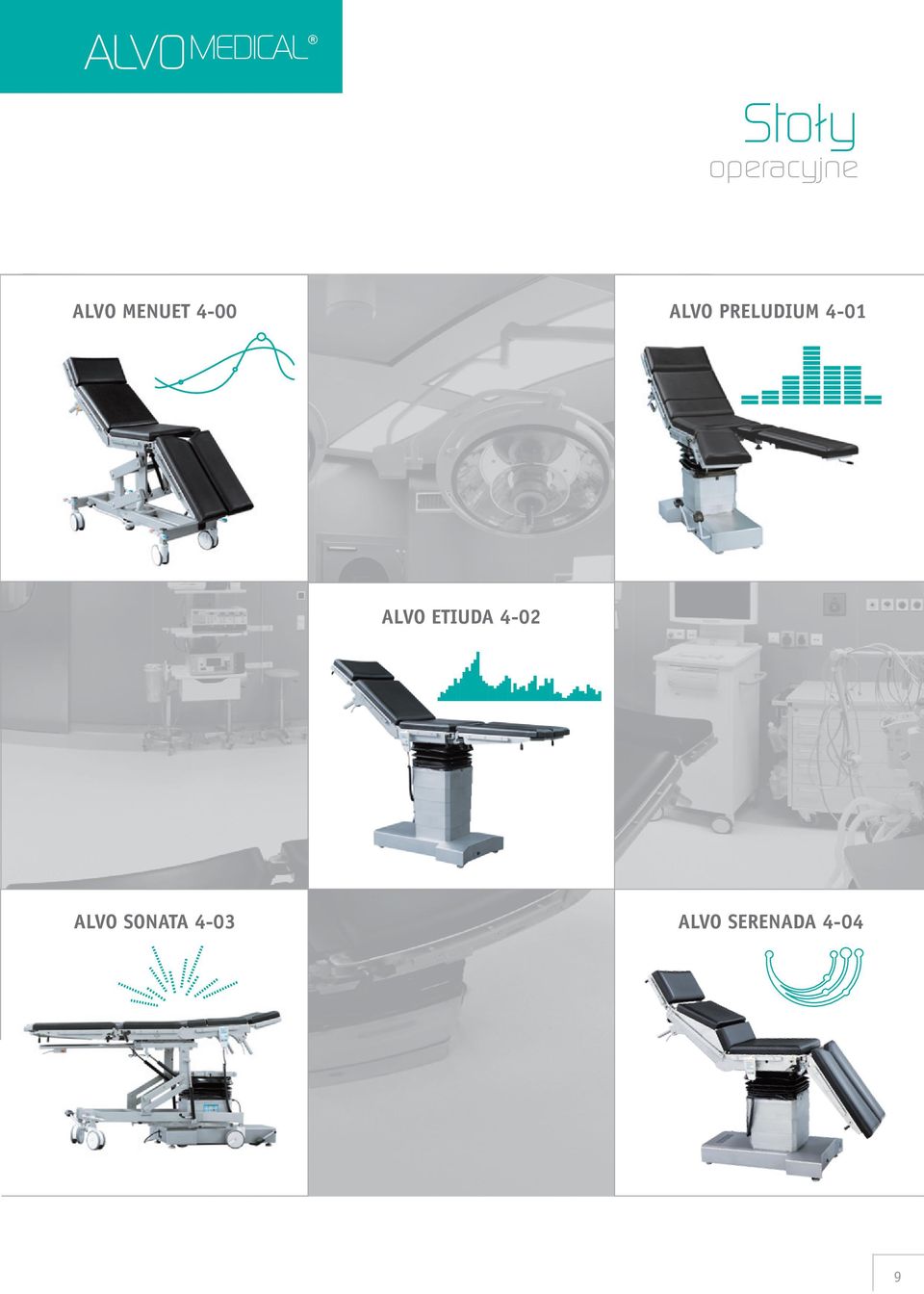

9 Stoły operacyjne ALVO MENUET 4-00 ALVO PRELUDIUM 4-01 ALVO ETIUDA 4-02 ALVO SONATA 4-03 ALVO SERENADA

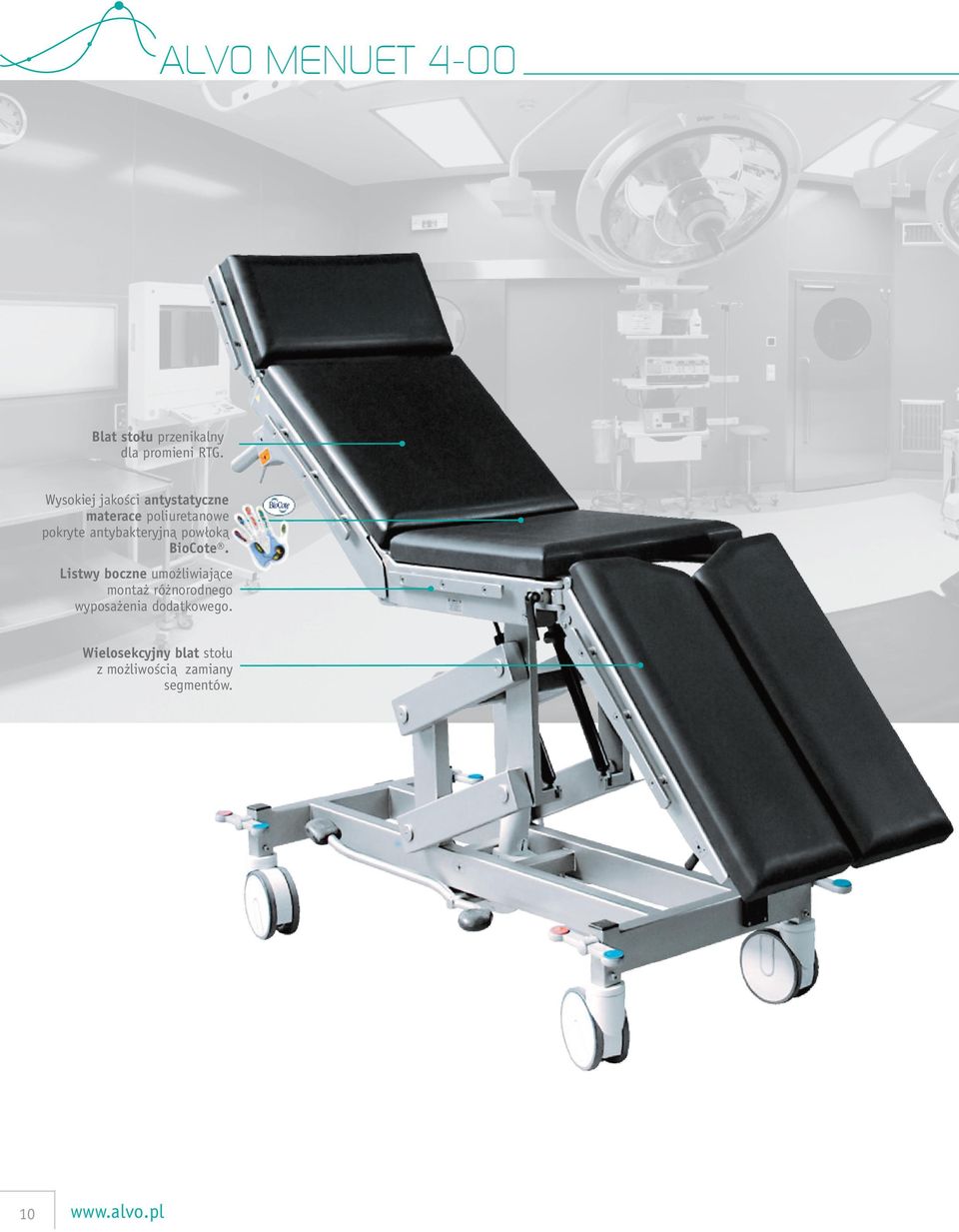

10 ALVO MENUET 4-00 Blat stołu przenikalny dla promieni RTG. Wysokiej jakości antystatyczne materace poliuretanowe pokryte antybakteryjną powłoką BioCote. Listwy boczne umożliwiające montaż różnorodnego wyposażenia dodatkowego. Wielosekcyjny blat stołu z możliwością zamiany segmentów. 10

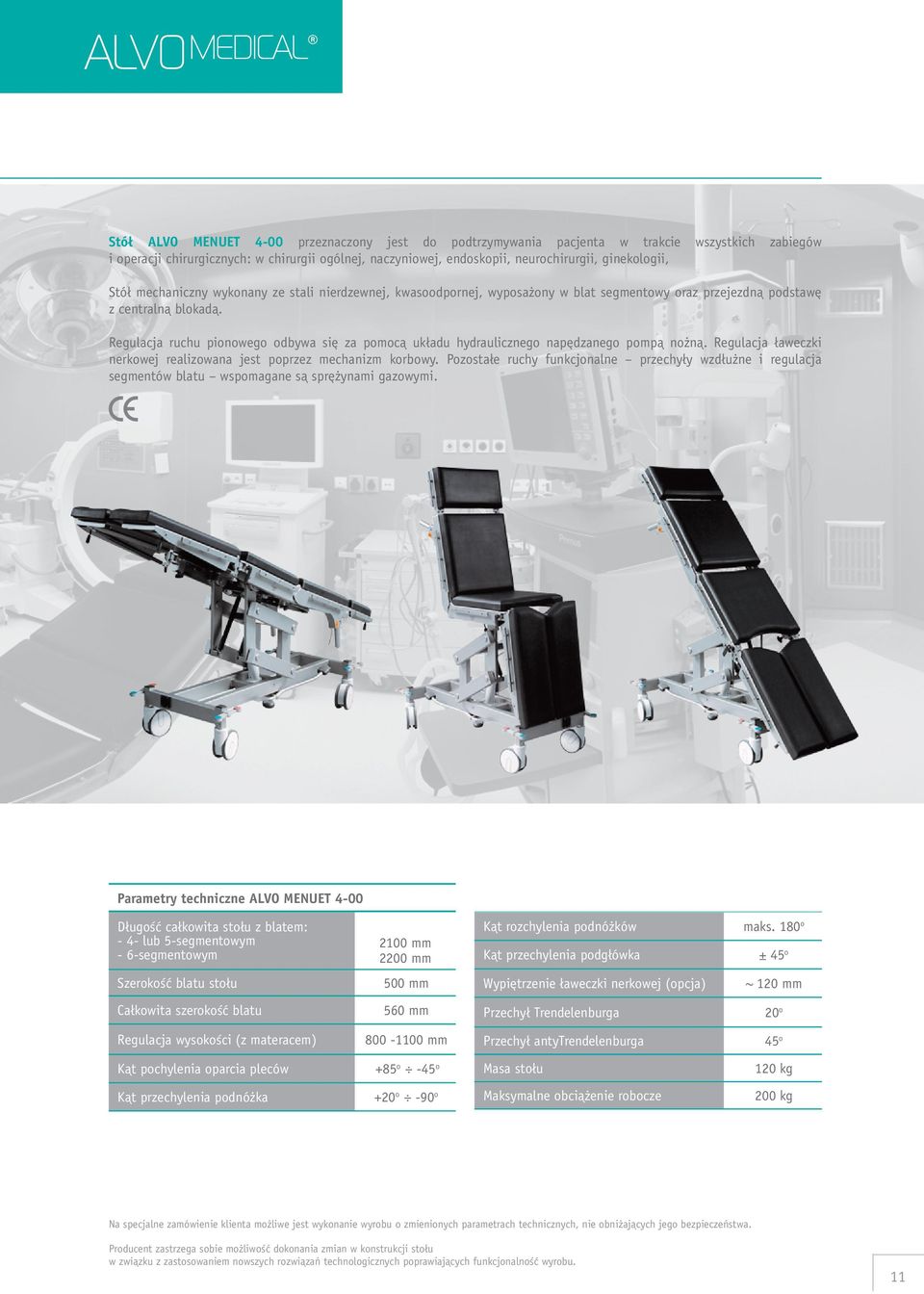

11 Stół ALVO MENUET 4-00 przeznaczony jest do podtrzymywania pacjenta w trakcie wszystkich zabiegów i operacji chirurgicznych: w chirurgii ogólnej, naczyniowej, endoskopii, neurochirurgii, ginekologii, Stół mechaniczny wykonany ze stali nierdzewnej, kwasoodpornej, wyposażony w blat segmentowy oraz przejezdną podstawę z centralną blokadą. Regulacja ruchu pionowego odbywa się za pomocą układu hydraulicznego napędzanego pompą nożną. Regulacja ławeczki nerkowej realizowana jest poprzez mechanizm korbowy. Pozostałe ruchy funkcjonalne przechyły wzdłużne i regulacja segmentów blatu wspomagane są sprężynami gazowymi. Parametry techniczne ALVO MENUET 4-00 Długość całkowita stołu z blatem: - 4- lub 5-segmentowym - 6-segmentowym 2100 mm 2200 mm Kąt rozchylenia podnóżków Kąt przechylenia podgłówka maks. 180 o ± 45 o Szerokość blatu stołu 500 mm Wypiętrzenie ławeczki nerkowej (opcja) ~ 120 mm Całkowita szerokość blatu 560 mm Przechył Trendelenburga 20 o Regulacja wysokości (z materacem) mm Przechył antytrendelenburga 45 o Kąt pochylenia oparcia pleców +85 o -45 o Masa stołu 120 kg Kąt przechylenia podnóżka +20 o -90 o Maksymalne obciążenie robocze 200 kg Na specjalne zamówienie klienta możliwe jest wykonanie wyrobu o zmienionych parametrach technicznych, nie obniżających jego bezpieczeństwa. Producent zastrzega sobie możliwość dokonania zmian w konstrukcji stołu w związku z zastosowaniem nowszych rozwiązań technologicznych poprawiających funkcjonalność wyrobu. 11

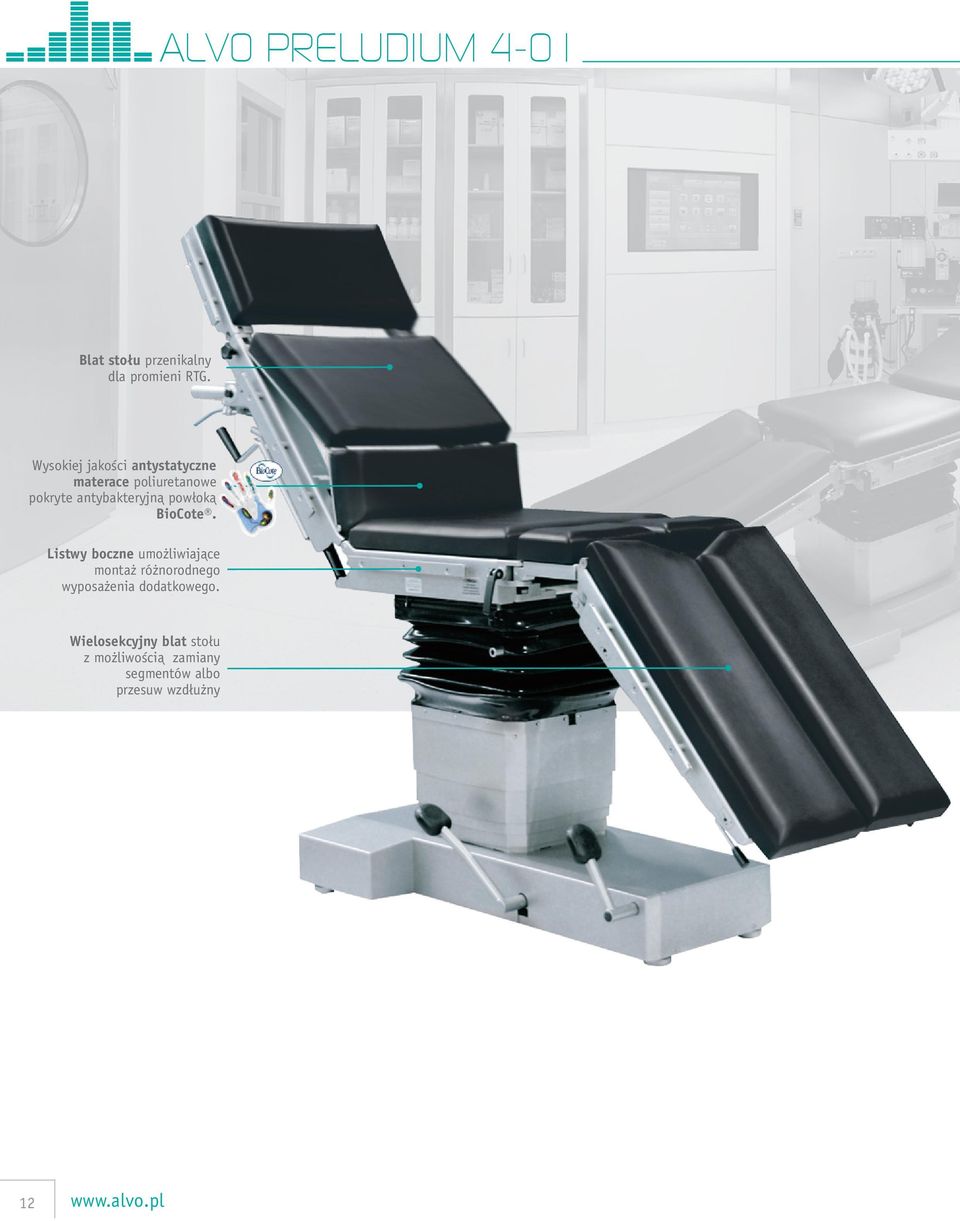

12 ALVO PRELUDIUM 4-01 Blat stołu przenikalny dla promieni RTG. Wysokiej jakości antystatyczne materace poliuretanowe pokryte antybakteryjną powłoką BioCote. Listwy boczne umożliwiające montaż różnorodnego wyposażenia dodatkowego. Wielosekcyjny blat stołu z możliwością zamiany segmentów albo przesuw wzdłużny 12

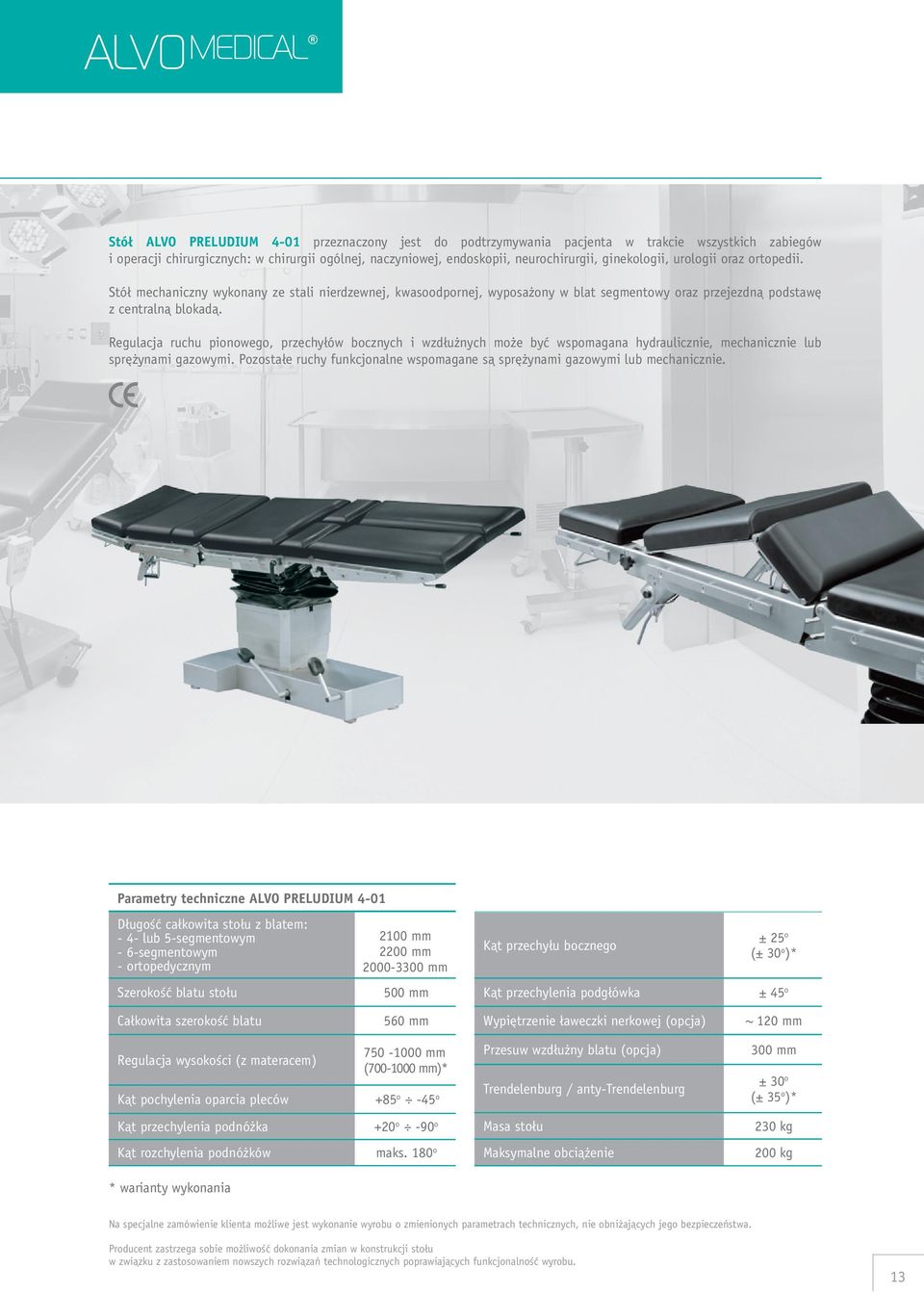

13 Stół ALVO PRELUDIUM 4-01 przeznaczony jest do podtrzymywania pacjenta w trakcie wszystkich zabiegów i operacji chirurgicznych: w chirurgii ogólnej, naczyniowej, endoskopii, neurochirurgii, ginekologii, urologii oraz ortopedii. Stół mechaniczny wykonany ze stali nierdzewnej, kwasoodpornej, wyposażony w blat segmentowy oraz przejezdną podstawę z centralną blokadą. Regulacja ruchu pionowego, przechyłów bocznych i wzdłużnych może być wspomagana hydraulicznie, mechanicznie lub sprężynami gazowymi. Pozostałe ruchy funkcjonalne wspomagane są sprężynami gazowymi lub mechanicznie. Parametry techniczne ALVO PRELUDIUM 4-01 Długość całkowita stołu z blatem: - 4- lub 5-segmentowym - 6-segmentowym - ortopedycznym Szerokość blatu stołu 2100 mm 2200 mm mm 500 mm Kąt przechyłu bocznego Kąt przechylenia podgłówka ± 25 o (± 30 o )* ± 45 o Całkowita szerokość blatu 560 mm Wypiętrzenie ławeczki nerkowej (opcja) ~ 120 mm Regulacja wysokości (z materacem) mm ( mm)* Kąt pochylenia oparcia pleców +85 o -45 o Kąt przechylenia podnóżka Kąt rozchylenia podnóżków * warianty wykonania +20 o -90 o maks. 180 o Przesuw wzdłużny blatu (opcja) Trendelenburg / anty-trendelenburg Masa stołu Maksymalne obciążenie 300 mm ± 30 o (± 35 o )* 230 kg 200 kg Na specjalne zamówienie klienta możliwe jest wykonanie wyrobu o zmienionych parametrach technicznych, nie obniżających jego bezpieczeństwa. Producent zastrzega sobie możliwość dokonania zmian w konstrukcji stołu w związku z zastosowaniem nowszych rozwiązań technologicznych poprawiających funkcjonalność wyrobu. 13

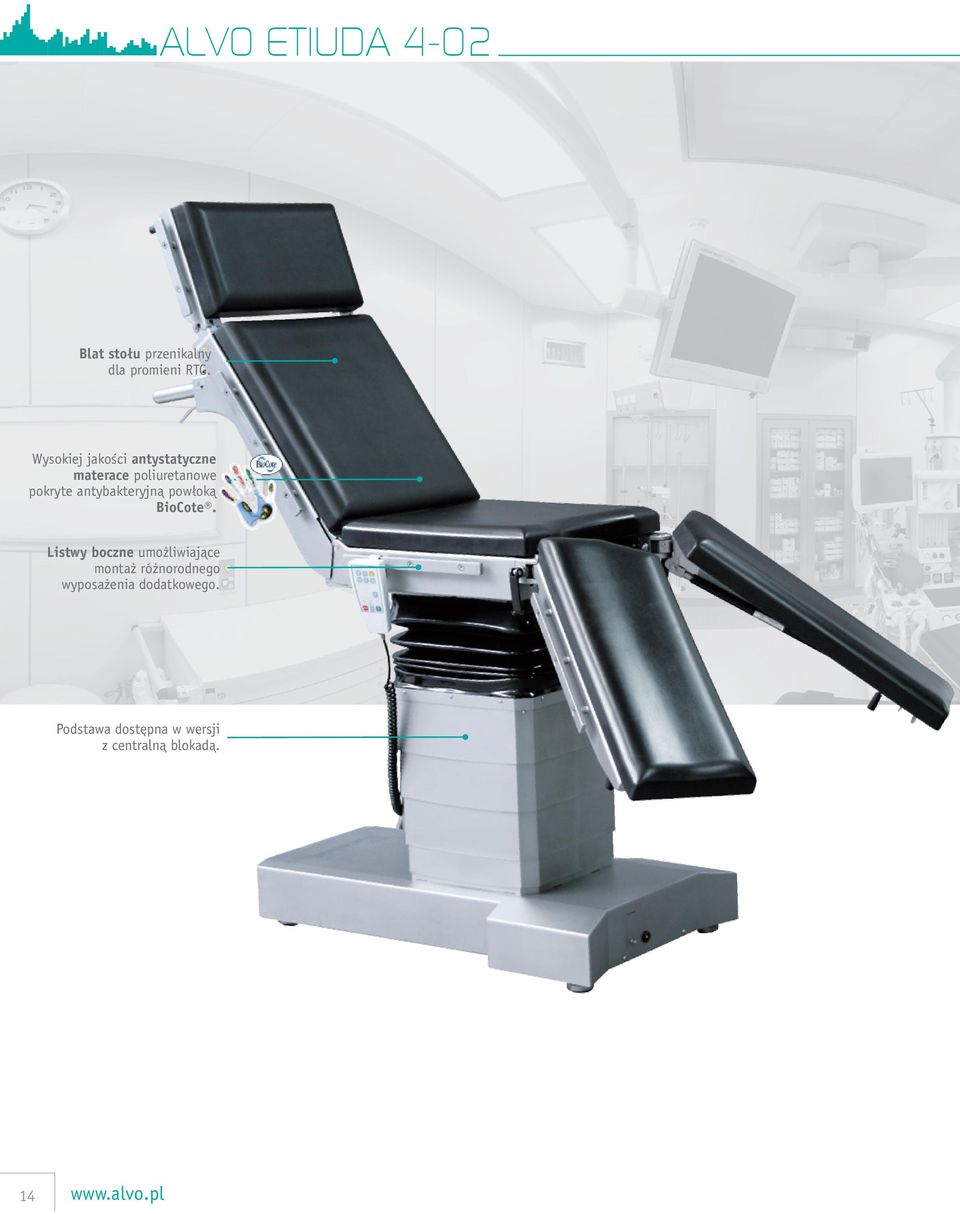

14 ALVO ETIUDA 4-02 Blat stołu przenikalny dla promieni RTG. Wysokiej jakości antystatyczne materace poliuretanowe pokryte antybakteryjną powłoką BioCote. Listwy boczne umożliwiające montaż różnorodnego wyposażenia dodatkowego. Podstawa dostępna w wersji z centralną blokadą. 14

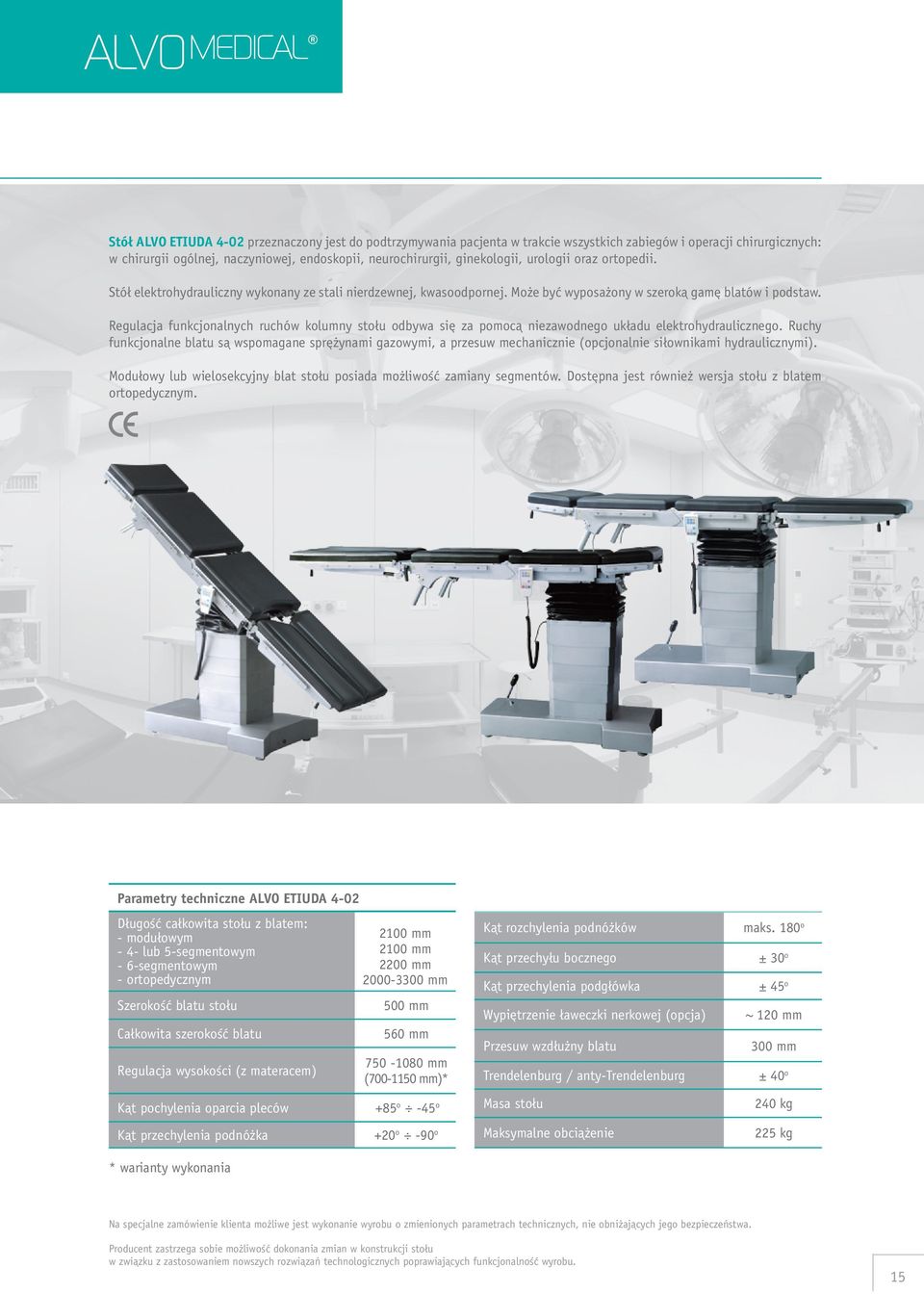

15 Stół ALVO ETIUDA 4-02 przeznaczony jest do podtrzymywania pacjenta w trakcie wszystkich zabiegów i operacji chirurgicznych: w chirurgii ogólnej, naczyniowej, endoskopii, neurochirurgii, ginekologii, urologii oraz ortopedii. Stół elektrohydrauliczny wykonany ze stali nierdzewnej, kwasoodpornej. Może być wyposażony w szeroką gamę blatów i podstaw. Regulacja funkcjonalnych ruchów kolumny stołu odbywa się za pomocą niezawodnego układu elektrohydraulicznego. Ruchy funkcjonalne blatu są wspomagane sprężynami gazowymi, a przesuw mechanicznie (opcjonalnie siłownikami hydraulicznymi). Modułowy lub wielosekcyjny blat stołu posiada możliwość zamiany segmentów. Dostępna jest również wersja stołu z blatem ortopedycznym. Parametry techniczne ALVO ETIUDA 4-02 Długość całkowita stołu z blatem: - modułowym - 4- lub 5-segmentowym - 6-segmentowym - ortopedycznym Szerokość blatu stołu Całkowita szerokość blatu Regulacja wysokości (z materacem) 2100 mm 2100 mm 2200 mm mm 500 mm 560 mm mm ( mm)* Kąt pochylenia oparcia pleców +85 o -45 o Kąt przechylenia podnóżka * warianty wykonania +20 o -90 o Kąt rozchylenia podnóżków Kąt przechyłu bocznego Kąt przechylenia podgłówka Wypiętrzenie ławeczki nerkowej (opcja) Przesuw wzdłużny blatu Trendelenburg / anty-trendelenburg Masa stołu Maksymalne obciążenie maks. 180 o ± 30 o ± 45 o ~ 120 mm 300 mm ± 40 o 240 kg 225 kg Na specjalne zamówienie klienta możliwe jest wykonanie wyrobu o zmienionych parametrach technicznych, nie obniżających jego bezpieczeństwa. Producent zastrzega sobie możliwość dokonania zmian w konstrukcji stołu w związku z zastosowaniem nowszych rozwiązań technologicznych poprawiających funkcjonalność wyrobu. 15

16 ALVO SONATA 4-03 Listwy boczne umożliwiające montaż różnorodnego wyposażenia dodatkowego. Blat stołu przenikalny dla promieni RTG. Podstawa dostępna w wersji płaskiej, obrotowej oraz przejezdnej z mechaniczną blokadą przejazdu. Wysokiej jakości antystatyczne materace poliuretanowe pokryte antybakteryjną powłoką BioCote. 16

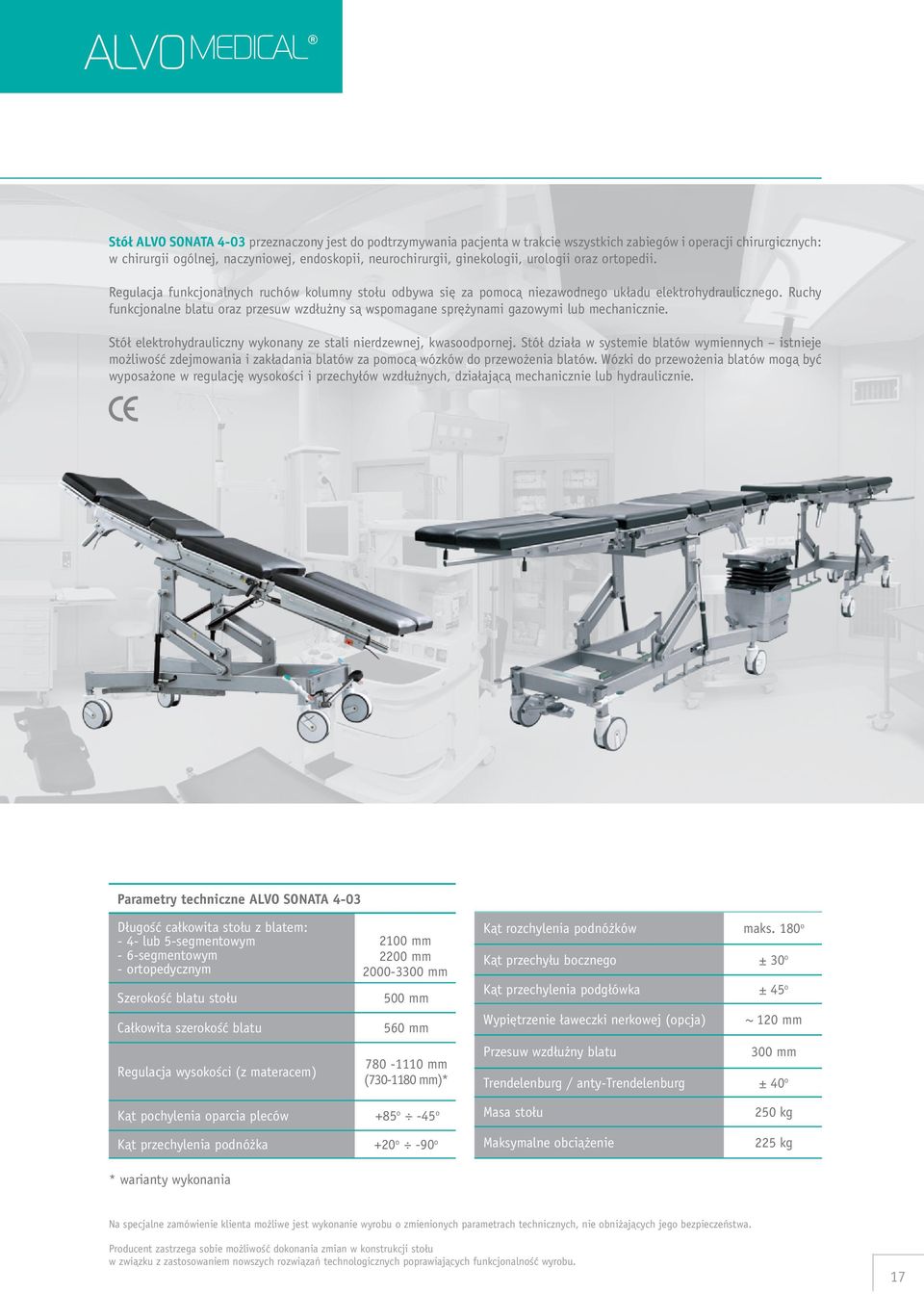

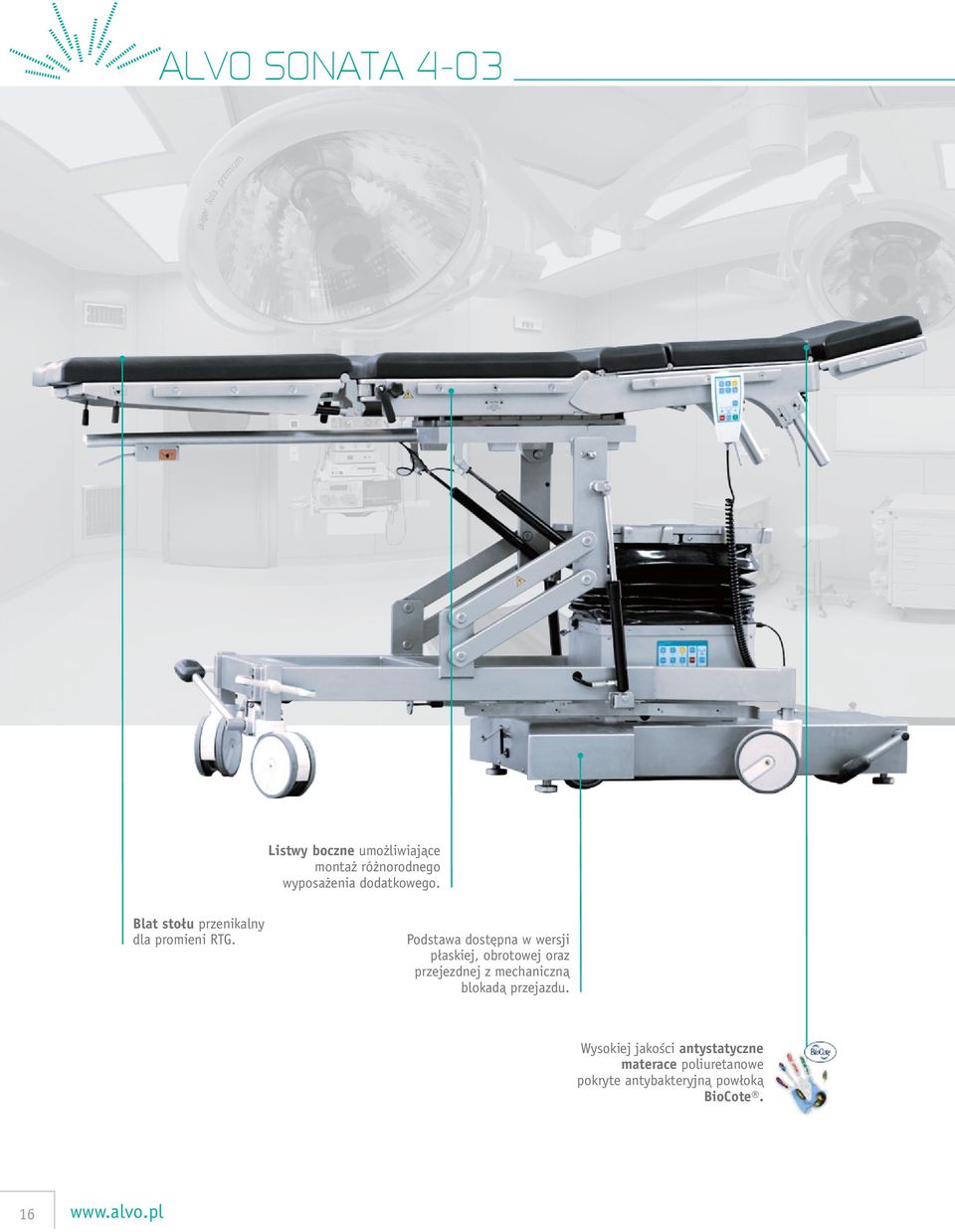

17 Stół ALVO SONATA 4-03 przeznaczony jest do podtrzymywania pacjenta w trakcie wszystkich zabiegów i operacji chirurgicznych: w chirurgii ogólnej, naczyniowej, endoskopii, neurochirurgii, ginekologii, urologii oraz ortopedii. Regulacja funkcjonalnych ruchów kolumny stołu odbywa się za pomocą niezawodnego układu elektrohydraulicznego. Ruchy funkcjonalne blatu oraz przesuw wzdłużny są wspomagane sprężynami gazowymi lub mechanicznie. Stół elektrohydrauliczny wykonany ze stali nierdzewnej, kwasoodpornej. Stół działa w systemie blatów wymiennych istnieje możliwość zdejmowania i zakładania blatów za pomocą wózków do przewożenia blatów. Wózki do przewożenia blatów mogą być wyposażone w regulację wysokości i przechyłów wzdłużnych, działającą mechanicznie lub hydraulicznie. Parametry techniczne ALVO SONATA 4-03 Długość całkowita stołu z blatem: - 4- lub 5-segmentowym - 6-segmentowym - ortopedycznym Szerokość blatu stołu Całkowita szerokość blatu 2100 mm 2200 mm mm 500 mm 560 mm Kąt rozchylenia podnóżków Kąt przechyłu bocznego Kąt przechylenia podgłówka Wypiętrzenie ławeczki nerkowej (opcja) maks. 180 o ± 30 o ± 45 o ~ 120 mm Regulacja wysokości (z materacem) mm ( mm)* Przesuw wzdłużny blatu Trendelenburg / anty-trendelenburg 300 mm ± 40 o Kąt pochylenia oparcia pleców +85 o -45 o Masa stołu 250 kg Kąt przechylenia podnóżka +20 o -90 o Maksymalne obciążenie 225 kg * warianty wykonania Na specjalne zamówienie klienta możliwe jest wykonanie wyrobu o zmienionych parametrach technicznych, nie obniżających jego bezpieczeństwa. Producent zastrzega sobie możliwość dokonania zmian w konstrukcji stołu w związku z zastosowaniem nowszych rozwiązań technologicznych poprawiających funkcjonalność wyrobu. 17

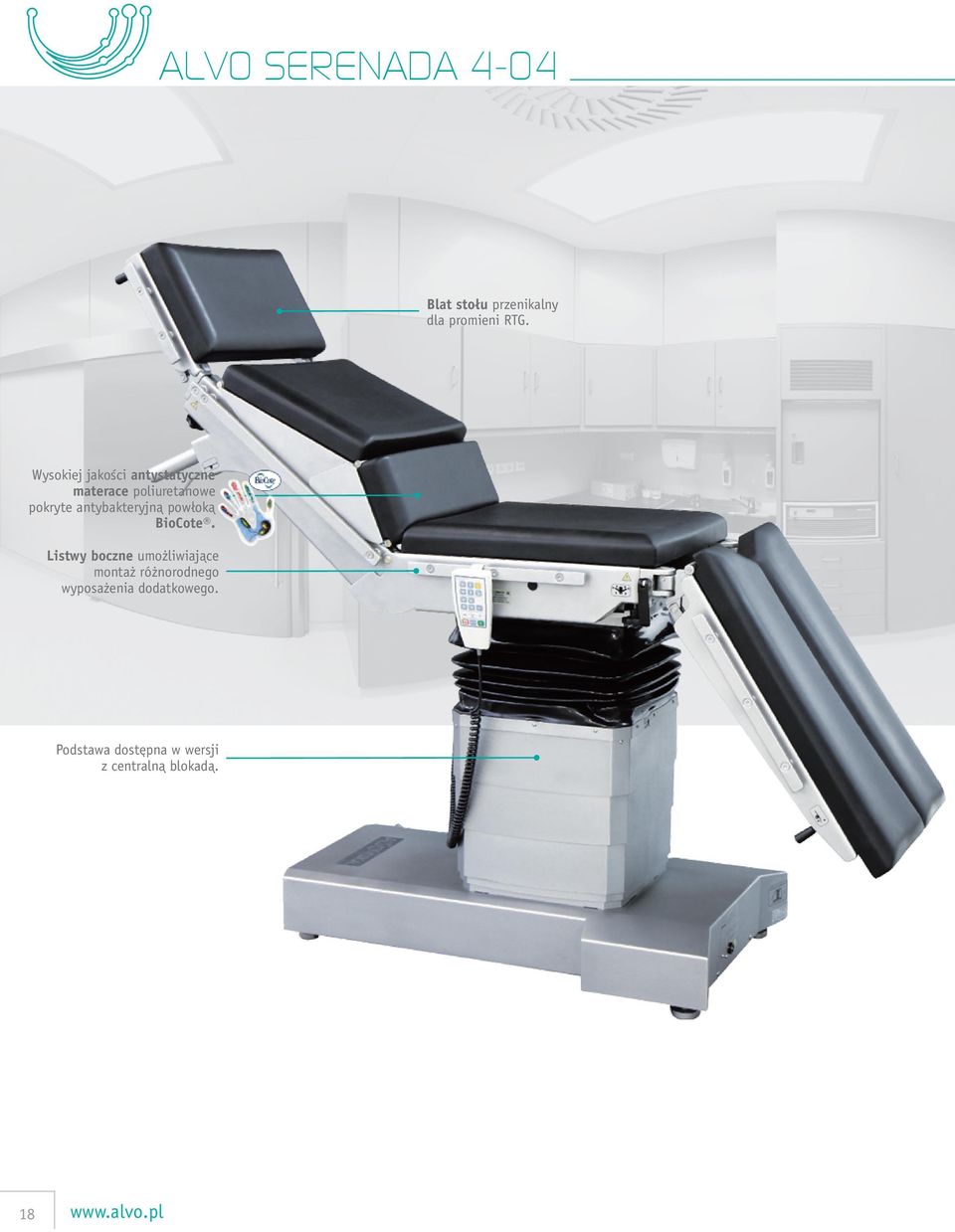

18 ALVO SERENADA 4-04 Blat stołu przenikalny dla promieni RTG. Wysokiej jakości antystatyczne materace poliuretanowe pokryte antybakteryjną powłoką BioCote. Listwy boczne umożliwiające montaż różnorodnego wyposażenia dodatkowego. Podstawa dostępna w wersji z centralną blokadą. 18

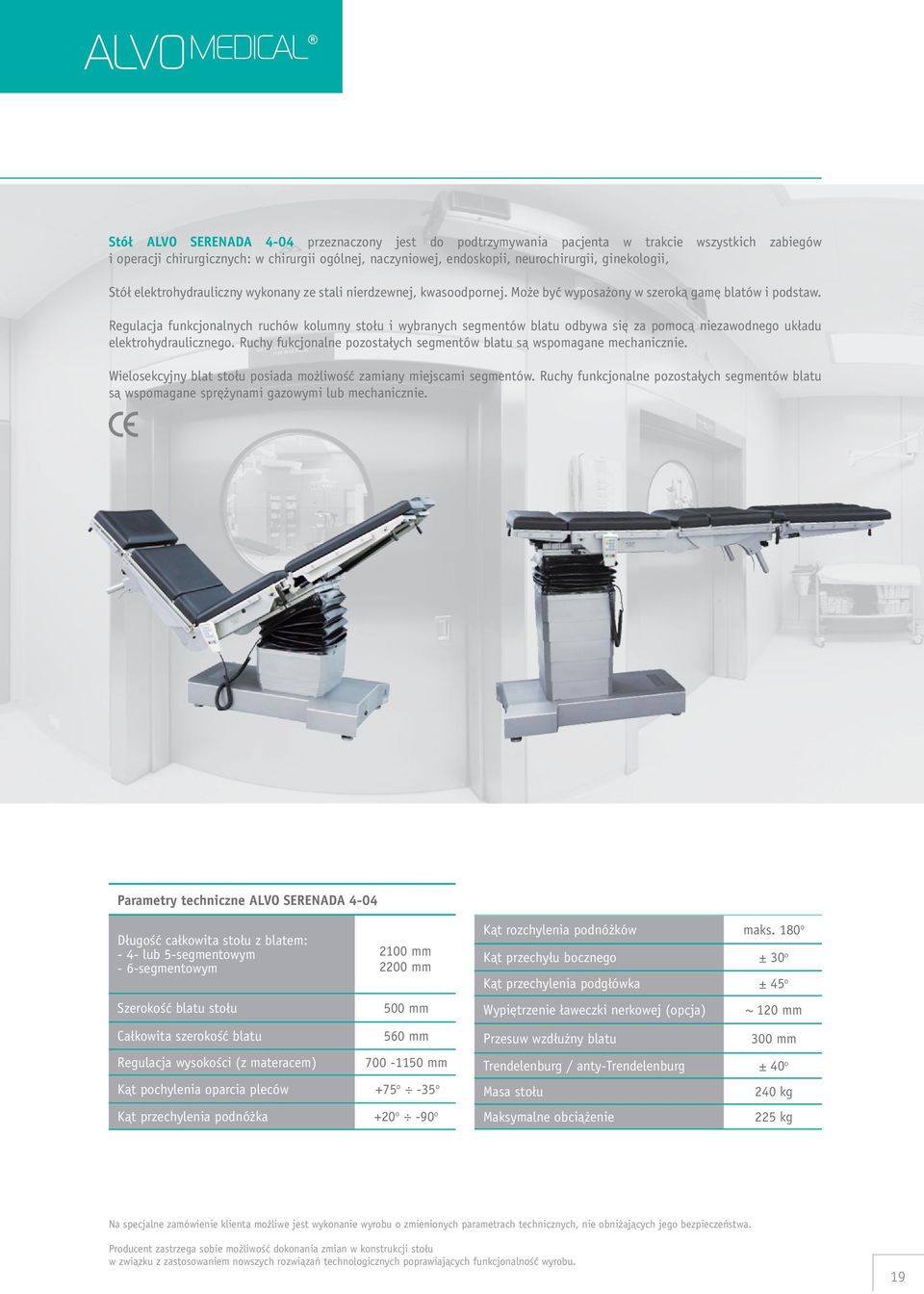

19 Stół ALVO SERENADA 4-04 przeznaczony jest do podtrzymywania pacjenta w trakcie wszystkich zabiegów i operacji chirurgicznych: w chirurgii ogólnej, naczyniowej, endoskopii, neurochirurgii, ginekologii, Stół elektrohydrauliczny wykonany ze stali nierdzewnej, kwasoodpornej. Może być wyposażony w szeroką gamę blatów i podstaw. Regulacja funkcjonalnych ruchów kolumny stołu i wybranych segmentów blatu odbywa się za pomocą niezawodnego układu elektrohydraulicznego. Ruchy fukcjonalne pozostałych segmentów blatu są wspomagane mechanicznie. Wielosekcyjny blat stołu posiada możliwość zamiany miejscami segmentów. Ruchy funkcjonalne pozostałych segmentów blatu są wspomagane sprężynami gazowymi lub mechanicznie. Parametry techniczne ALVO SERENADA 4-04 Długość całkowita stołu z blatem: - 4- lub 5-segmentowym - 6-segmentowym Szerokość blatu stołu Całkowita szerokość blatu Regulacja wysokości (z materacem) 2100 mm 2200 mm 500 mm 560 mm mm Kąt pochylenia oparcia pleców +75 o -35 o Kąt przechylenia podnóżka +20 o -90 o Kąt rozchylenia podnóżków Kąt przechyłu bocznego Kąt przechylenia podgłówka Wypiętrzenie ławeczki nerkowej (opcja) Przesuw wzdłużny blatu Trendelenburg / anty-trendelenburg Masa stołu Maksymalne obciążenie maks. 180 o ± 30 o ± 45 o ~ 120 mm 300 mm ± 40 o 240 kg 225 kg Na specjalne zamówienie klienta możliwe jest wykonanie wyrobu o zmienionych parametrach technicznych, nie obniżających jego bezpieczeństwa. Producent zastrzega sobie możliwość dokonania zmian w konstrukcji stołu w związku z zastosowaniem nowszych rozwiązań technologicznych poprawiających funkcjonalność wyrobu. 19

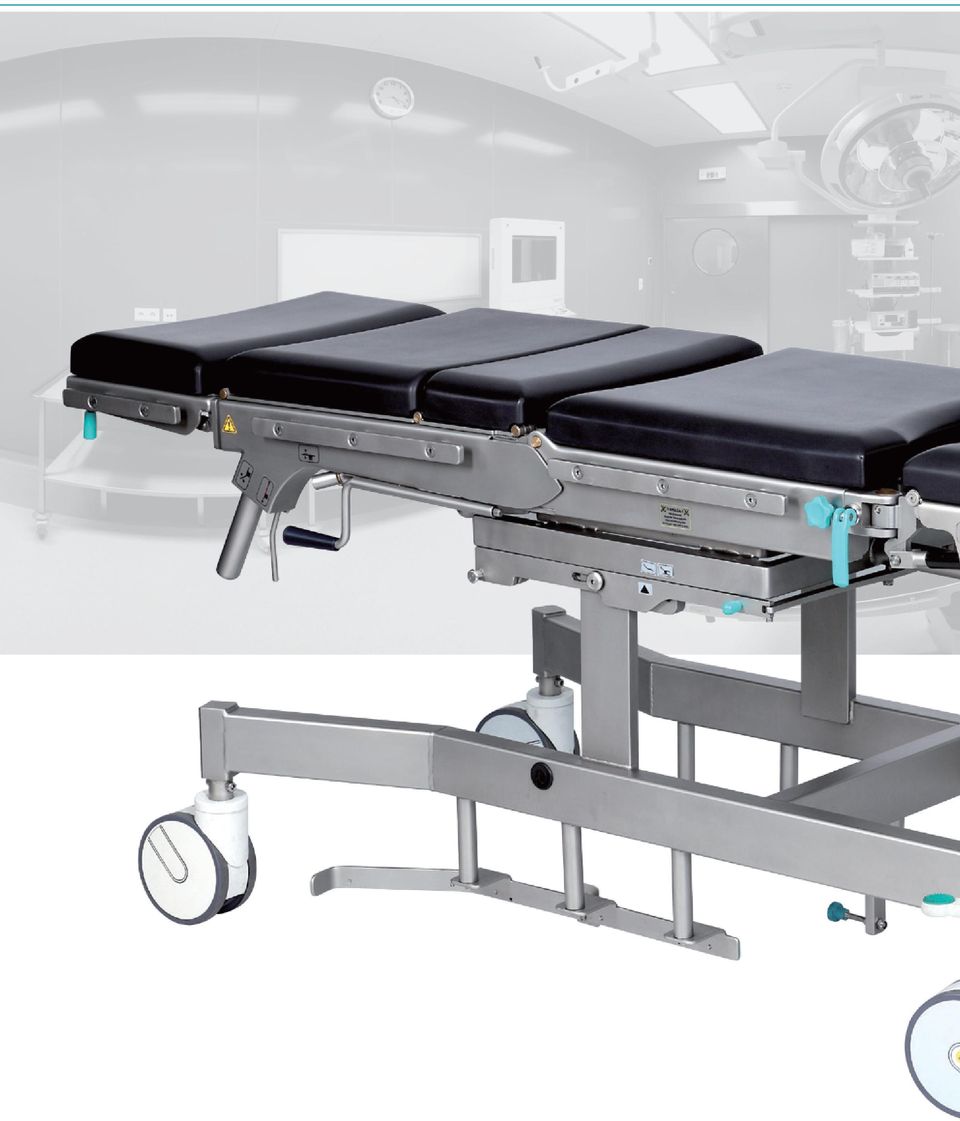

20 Blaty Blat 4-segmentowy Konstrukcja nośna blatu wykonana ze stali nierdzewnej, kwasoodpornej jest w całości przenikalna dla promieni RTG. Segmenty blatu zostały wyposażone w bezpieczne, antystatyczne materace wykonane z miękkiego poliuretanu, pokryte antybakteryjną powłoką BioCote. Blat 5-segmentowy Konstrukcja nośna blatu wykonana ze stali nierdzewnej, kwasoodpornej jest w całości przenikalna dla promieni RTG. Segment oparcia pleców wyposażony w ławeczkę nerkową. Segmenty blatu posiadają bezpieczne, antystatyczne materace wykonane z miękkiego poliuretanu, pokryte antybakteryjną powłoką BioCote. Blat 6-segmentowy Konstrukcja nośna blatu wykonana ze stali nierdzewnej, kwasoodpornej jest w całości przenikalna dla promieni RTG. Segment oparcia pleców wyposażony został w ławeczkę nerkową, a wydłużone segmenty podnóżków w dodatkowe materace. Segmenty blatu posiadają bezpieczne, antystatyczne materace wykonane z miękkiego poliuretanu, pokryte antybakteryjną powłoką BioCote. 20

21 Blat modułowy Konstrukcja nośna blatu wykonana ze stali nierdzewnej, kwasoodpornej jest w całości przenikalna dla promieni RTG. Stół posiada możliwość zamiany miejscami segmentów siedziska, podnóżków i podgłówka. Segmenty blatu wyposażone są w bezpieczne, antystatyczne materace wykonane z miękkiego poliuretanu, pokryte antybakteryjną powłoką BioCote. Blat ortopedyczny Konstrukcja nośna blatu wykonana jest ze stali nierdzewnej, kwasoodpornej. Blat wyposażony został w zintegrowaną przystawkę ortopedyczną z możliwością demontażu jej ramion. Segment oparcia posiada boczne materace z możliwością demontażu i podgłówek specjalistyczny. Segmenty blatu wyposażone są w bezpieczne, antystatyczne materace wykonane z miękkiego poliuretanu, pokryte antybakteryjną powłoką BioCote. 21

22 Podstawy Podstawa przejezdna Ergonomiczna podstawa przejezdna w kształcie litery T o dobrych właściwościach jezdnych uzyskanych dzięki 3 kołom. Podstawa posiada centralną blokadę uruchamianą dźwignią nożną, gwarantując pewne blokowanie stołu za pomocą 4 wysuwanych stopek. Stopki stołu posiadają regulację wysokości. Cztery koła antystatyczne zapewniające pewne odprowadzenie ładunków statycznych ze stołu. Podstawa przejezdna z dużymi kołami Ergonomiczna podstawa przejezdna na czterech dużych podwójnych kołach, umożliwiająca wsunięcie stóp operatora. Podstawa wyposażona w centralną blokadę uruchamianą dźwignią nożną, z możliwością blokady jazdy na wprost. Dwa koła antystatyczne, zapewniające pewne odprowadzenie ładunków statycznych ze stołu. Wycięcie w podstawie ułatwia dostęp do pacjenta w trakcie zabiegów ginekologicznych czy urologicznych. 22

23 Podstawa obrotowa Ergonomiczna podstawa stała z możliwością obrotu o 330 stopni, zapewniająca komfortową pracę personelu medycznego. Kształt podstawy umożliwia pełne, bezkolizyjne wykorzystywanie ramienia C ze stołem i ułatwia dostęp personelowi medycznemu do pacjenta w trakcie operacji. Mechaniczny system blokowania obrotu stołu uruchamiany za pomocą dźwigni nożnej. Podstawa płaska Ergonomiczna podstawa płaska zapewniająca komfortową pracę personelu medycznego. Kształt podstawy umożliwia pełen dostęp ramienia C do stołu bez kolizji z podstawą. Stół przemieszczany za pomocą wózka transportowego. 23

24 Akcesoria do stołów operacyjnych Mobilna podstawa pod wyposażenie Mobilna podstawa pod wyposażenie przystawki ortopedycznej Wózek do montażu przystawki ortopedycznej Wózek do transportu blatów i stołu ALVO Sonata Wózek do transportu blatów Wózek do transportu blatów z regulacją wysokości Wózek do transportu blatów z regulacją wysokości i przechyłów wzdłużnych Podpora pod kolano Podpora kątowa Podpora pod rękę Uchwyt ręki Uchwyt uda 24

25 Uchwyt podudzia Oparcie boczne Oparcie barkowe Wałek podporowy do operacji łękotki Wałek boczny Oparcie łonowe Pas podudzia Pas uda Pas brzuszny Pas ręki Pas ręki do ekranu anestetycznego Przystawka do operacji kolana 25

26 Akcesoria do stołów operacyjnych Przystawka ginekologiczna Przystawka urologiczna Przystawka proktologiczna Przystawka do operacji ręki Podpora do operacji ręki Podpora klatki piersiowej Podpora nogi niedzielona Podpora nogi dzielona Podgłówek z regulowanym rozstawem Podgłówek specjalistyczny Przystawka do artroskopii barku segment przedlużający 26

27 Ekran anestetyczny Ekran anestetyczny z regulowaną szerokością Uchwyt kroplówki Uchwyt przewodów Blat na narzędzia Blat na narzędzia z kątową podpórką Strzemiona litotomiczne Uchwyt wielopozycyjny Uchwyt jednopozycyjny Uchwyt na kasetę RTG Szyna boczna Materace specjalne 27

28 Akcesoria do stołów operacyjnych Materace żelowe Materace podgrzewane Przystawka ortopedyczna z wyposażeniem Element przystawki ortopedycznej podpórka prętowa Element przystawki ortopedycznej podpora nogi Element przystawki ortopedycznej aparaty naciągowe Element przystawki ortopedycznej wałek oporowy Przystawka do operacji kolana do przystawki ortopedycznej Wspornik biodra do pozycji bocznej Podgłówek z szeroką płytą Podgłówek uchylany w dwóch płaszczyznach Podpora rąk dla operatora Uchwyt woreczka Wspornik kolana do pozycji bocznej Podpórki ramion przystawki Parawan anestetyczny 28

29 Materace żelowe Dodatkowe wyposażenie dla blatu stołu zabezpieczające pacjenta przed powstawaniem odleżyn. Wykonane z żelu silikonowego pokrytego antystatyczną folią poliuretanową. 29

30 Stoły parametry techniczne Parametry techniczne ALVO MENUET 4-00 ALVO PRELUDIUM 4-01 ALVO ETIUDA 4-02 ALVO SONATA 4-03 ALVO SERENADA 4-04 Długość całkowita stołu z blatem modułowym 4- lub 5-segmentowym 6-segmentowym ortopedycznym 2100 mm 2200 mm 2100 mm 2200 mm mm 2100 mm 2100 mm 2200 mm mm 2100 mm 2200 mm mm 2100 mm 2200 mm Szerokość blatu stołu 500 mm 500 mm 500 mm 500 mm 500 mm Całkowita szerokość blatu 560 mm 560 mm 560 mm 560 mm 560 mm Regulacja wysokości (z materacem) mm mm ( mm)* mm ( mm)* mm ( mm)* mm Kąt pochylenia oparcia pleców +85 o -45 o +85 o -45 o +85 o -45 o +85 o -45 o +75 o -35 o Kąt przechylenia podnóżka +20 o -90 o +20 o -90 o +20 o -90 o +20 o -90 o +20 o -90 o Kąt rozchylenia podnóżków maks. 180 o maks. 180 o maks. 180 o maks. 180 o maks. 180 o Kąt przechyłu bocznego - ± 25 o (± 30 o )* ± 30 o ± 30 o ± 30 o Kąt przechylenia podgłówka ± 45 o ± 45 o ± 45 o ± 45 o ± 45 o Wypiętrzanie ławeczki nerkowej (opcja) ~ 120 mm ~ 120 mm ~ 120 mm ~ 120 mm ~ 120 mm Przesuw wzdłużny blatu 300 mm* 300 mm 300 mm 300 mm Trendelenburg / anty-trendelenburg 20 o / 45 o ± 30 o (± 35 o )* ± 40 o ± 40 o ± 40 o Masa stołu 120 kg 230 kg 240 kg 250 kg 240 kg Maksymalne obciążenie 200 kg 200 kg 225 kg 225 kg 225 kg Zasilanie 24 V 24 V 24 V Akumulatory (szczelne, bezobsługowe) 12 V, 7 Ah, 2 sztuki 12 V, 7 Ah, 2 sztuki 12 V, 7 Ah, 2 sztuki Czas ładowania akumulatorów < 12 h < 12 h < 12 h Czas pracy bez ładowania akumulatorów ok. 60 operacji ok. 60 operacji ok. 60 operacji Rodzaj pracy przerywana 2/18 min. przerywana 2/18 min. przerywana 2/18 min. Ładowarka akumulatorów wbudowana wbudowana wbudowana Zasilanie ładowarki 230 V ~50/60 Hz 230 V ~50/60 Hz 230 V ~50/60 Hz Pobór prądu z sieci 0,5 A/230 V 0,5 A/230 V 0,5 A/230 V Okres używania 10 lat 10 lat 10 lat 10 lat 10 lat Stopień ochrony przed wpływem środowiska IP-X4 IP-X4 IP-X4 Klasa ochrony przed porażeniem elektrycznym I I I Typ części aplikacji B B B 30 * warianty wykonania

31 31
