Stoły operacyjne FENIX OT-01 VIVAX OT-02

Transkrypt

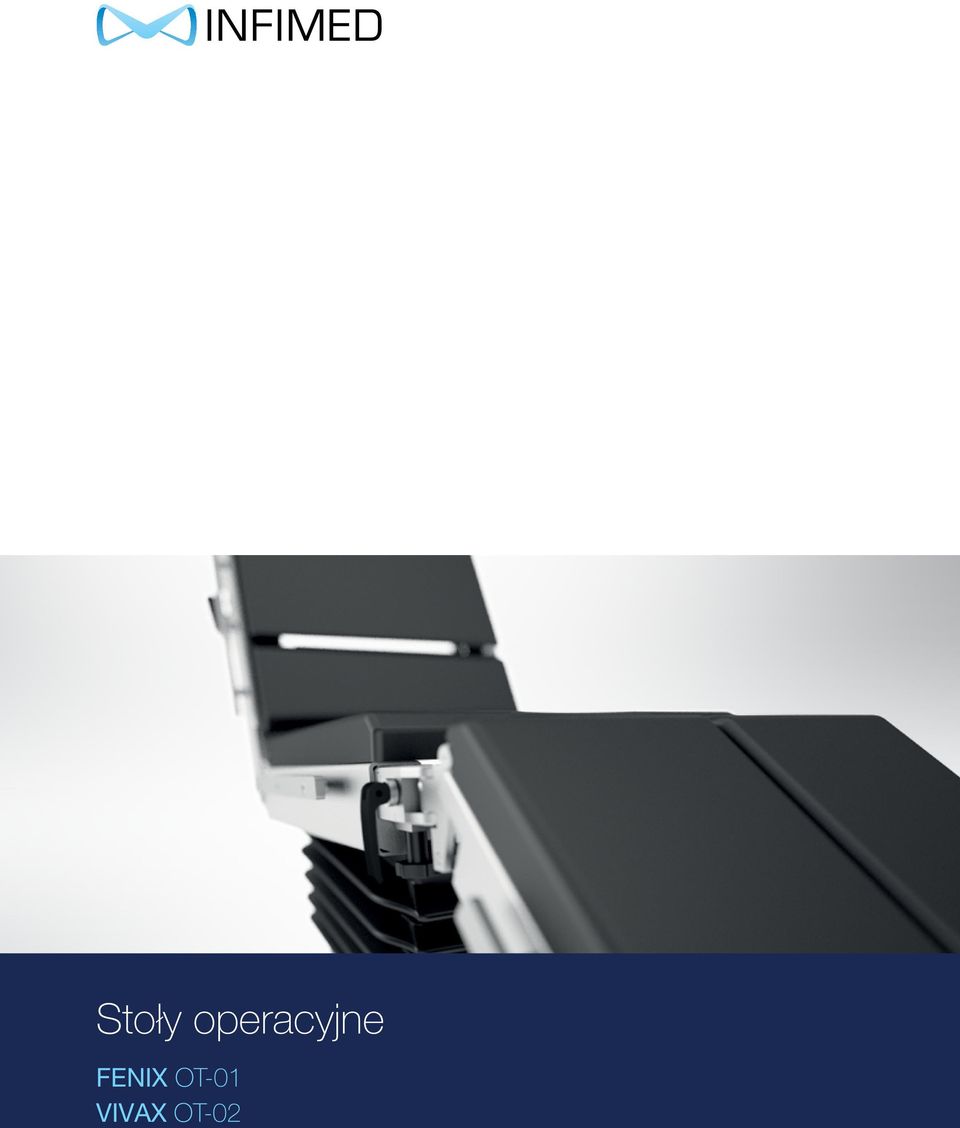

1 Stoły operacyjne FENIX OT-01 VIVAX OT-02

2 FENIX i VIVAX Stoły operacyjne Jakość Racjonalne ceny Uniwersalność Doskonała jakość za rozsądną cenę, uniwersalność i funkcjonalność zapewniają komfort obsługi podczas codziennych operacji. Szeroka gama blatów i podstaw, wraz z dodatkowymi akcesoriami sprawiają, że stoły przystosowane są do prostych i specjalistycznych operacji chirurgicznych. Możliwości i zakresy regulacji spełniają wymagania stawiane przez nowoczesne, uniwersalne stoły operacyjne. 2

3 OT-01 / OT-02 Konstrukcja Standardowa podstawa w kształcie litery T z trzema kołami antystatycznymi, z centralną blokadą nożną. Opcjonalnie dostępna podstawa ułatwiająca manewrowanie i lepszy dostęp do pola operacyjnego dzięki zastosowaniu 4 antystatycznych kół o średnicy 125 mm. Układ jezdny z centralną blokadą nożną oraz kołem kierunkowym. Poszczególne elementy blatu oraz osłony kolumny i podstawy stołu wykonane z matowionej stali nierdzewnej, co czyni powierzchnię gładką i higieniczną. Osłony odporne na uderzenia, łatwe do czyszczenia, odporne na wnikanie cieczy co minimalizuje ryzyko zakażenia. Najwyższej jakości materace antystatyczne, wykonane z pianki poliuretanowej o grubości 50 mm. Łatwo odejmowalne, bezszwowe, zapewniają maksymalną higienę i zapobiegają zakażeniom. Blat 6-sekcyjny Blat 5-sekcyjny Blat 4-sekcyjny 3

4 394 FENIX i VIVAX Stoły operacyjne Prześwietlalność Wielosekcyjne blaty stołu (4, 5 lub 6 sekcji), są w pełni prześwietlalne dla promieni RTG za pomocą ramienia C. Doskonałe zobrazowanie pacjenta zapewnione jest poprzez wbudowany tunel na kasetę RTG na całej długości blatu (oprócz podnóżków), umożliwiający założenie kasety zarówno od strony głowy jak i nóg, możliwość zamiany segmentów podgłówka z podnóżkami oraz przesuw blatu (350 mm) Tunel na kasetę RTG i możliwość prześwietlania ramieniem C Możliwość prześwietlania tylko ramieniem C Kolumna stołu: brak możliwości prześwietlania ramieniem C Opis schematów 4 Blat stołu przesunięty w stronę głowy, zamienione segmenty podnóżków z podgłówkiem

5 OT-01 / OT Blat stołu przesunięty w stronę głowy Blat stołu przesunięty w stronę nóg 5

6 VIVAX Stół operacyjny Pozycja Trendelenburga Podniesione oparcie pleców, opuszczone podnóżki Sterowanie Zasilanie bateryjne, ładowarka wbudowana w podstawę stołu. Unikalne oprogramowanie zapewniająca płynne i precyzyjne ruchy stołu operacyjnego. Elektro-hydrauliczny system sterujący, z rozwiązaniami technicznymi światowego lidera wśród dostawców mikro-hydrauliki. Odporny na uderzenia sterownik ręczny z wizualnym wskaźnikiem poziomu naładowania baterii, pozwalający na łatwe, intuicyjne sterowanie. Opcjonalnie dostępny bezprzewodowy sterownik ręczny. Opcjonalnie dostępny panel kontrolny umiejscowiony na kolumnie podstawy. Opcjonalnie dostępny sterownik nożny. Opcjonalnie dostępny naścienny panel kontrolny (system OPERA). System sterowania INFIMED OPERA Panel boczny Sterownik ręczny 6

7 OT-02 Podniesiona ławeczka nerkowa Pozycja Fotelowa Opcjonalnie dostępny mechaniczno-hydrauliczny napęd alternatywny, który może być używany w przypadku uszkodzenia pilota ręcznego, uszkodzenia napędu lub głównego system kontrolnego. Zakres ruchów stołu sterowanych z pilota ręcznego: - Zmiana wysokości, - Przechyły blatu: boczne i wzdłużne (Trendelenburg oraz anty-trendelenburg), - Przechyły oparcia pleców oraz ławeczki nerkowej (opcja), - Przesuw wzdłużny (opcja). Kąty przechyłu 40 dla Trendelenburga / anty-trendelenburga oraz 30 dla przechyłów bocznych czynią stół idealnym rozwiązaniem dla zabiegów małoinwazyjnych. Zakres ruchów stołu sterowanych mechanicznie lub wspomaganych sprężynami gazowymi. - Przechyły oparcia pleców i kąta nachylenia ławeczki nerkowej, - Przechyły i odwodzenie podnóżków, - Przechyły podgłówka, - Przesuw wzdłużny. Panel sterujący boczny na osłonie kolumny 7

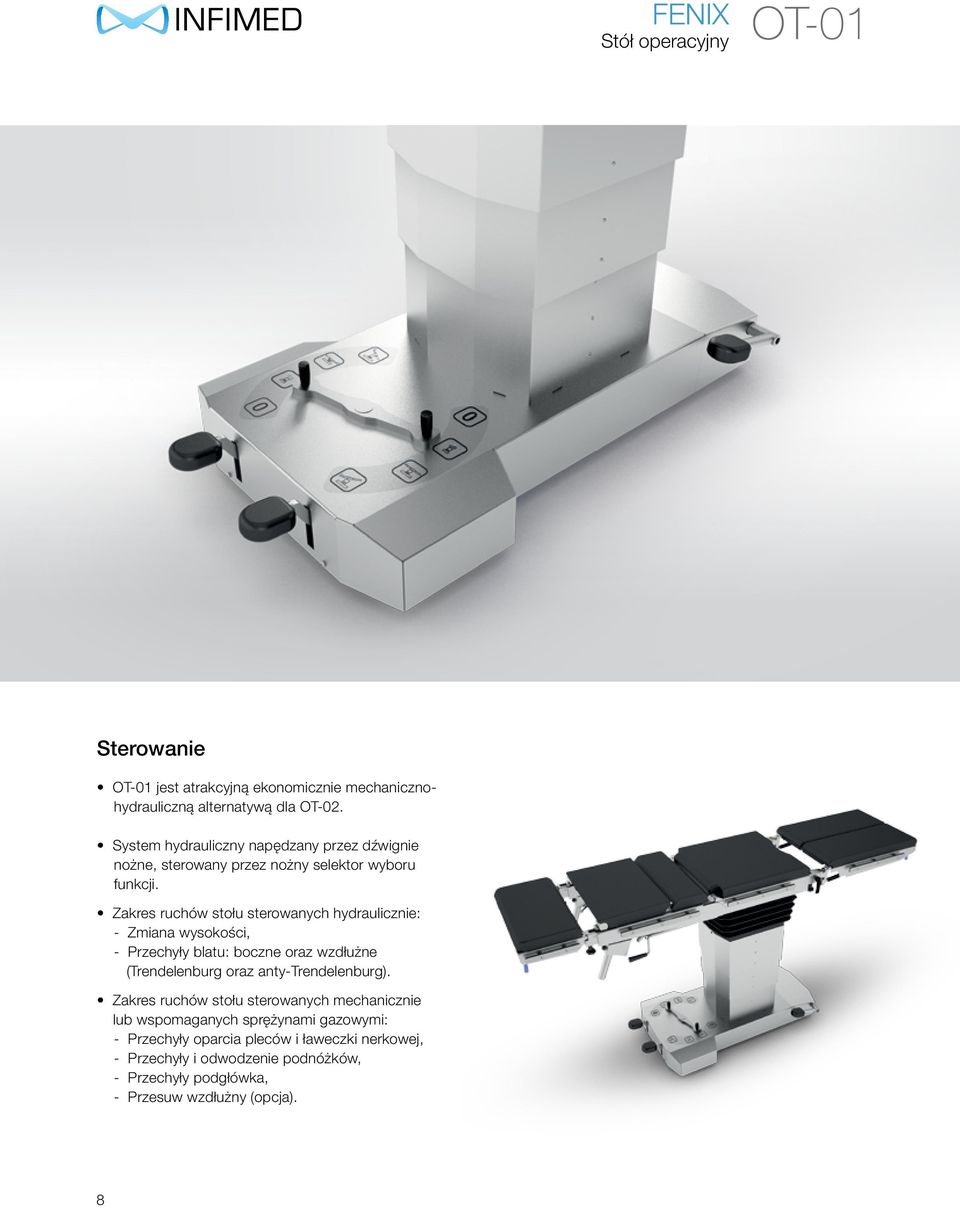

8 FENIX Stół operacyjny OT-01 Sterowanie OT-01 jest atrakcyjną ekonomicznie mechanicznohydrauliczną alternatywą dla OT-02. System hydrauliczny napędzany przez dźwignie nożne, sterowany przez nożny selektor wyboru funkcji. Zakres ruchów stołu sterowanych hydraulicznie: - Zmiana wysokości, - Przechyły blatu: boczne oraz wzdłużne (Trendelenburg oraz anty-trendelenburg). Zakres ruchów stołu sterowanych mechanicznie lub wspomaganych sprężynami gazowymi: - Przechyły oparcia pleców i ławeczki nerkowej, - Przechyły i odwodzenie podnóżków, - Przechyły podgłówka, - Przesuw wzdłużny (opcja). 8

9 Zakres ruchów Regulacja wysokości dla VIVAX Pozycje Trendelenburg and Anty-Trendelenburg Regulacja wysokości dla FENIX - czarny kolor: FENIX, - niebieski kolor: VIVAX - kolor niebieski: opcjonalny, zwiększony skok kolumny Regulacja oparcia pleców Przechyły boczne Regulacja podgłowka I podnóżków - czarny kolor: regulacja przy pomocy sprężyn gazowych - niebieski kolor: elektrohydrauliczna regulacja Przesuw wzdłużny Regulacja kąta ławeczki nerkowej Pozycja Flex dla VIVAX i FENIX (elektrohydrauliczna regulacja oparcia pleców) 18 Pozycja Flex dla VIVAX Pozycja Reflex dla VIVAX i FENIX Pozycja Reflex dla VIVAX (elektrohydrauliczna regulacja oparcia pleców) 9

10 Akcesoria Przykłady wyposażenia dodatkowego do stołów operacyjnych INFIMED Opis Symbol Opis Symbol Uchwyt mocujący jednopozycyjny EB-01 Przystawka urologiczna - miska ES-06 Uchwyt mocujący wielopozycyjny EB-02 Podstawa mobilna na wyposażenie ES-07 Podkolannik EB-03 Podpora do operacji ręki ES-08 Podpórka kątowa ręki EB-04 Uchwyt przewodów ES-09 Podpórka pod rękę prosta EB-05 Blat na narzędzia ES-10 Uchwyt uda EB-06 Taca na kasetę RTG ES-11 Oparcie boczno-barkowe EB-07 Podpora klatki piersiowej ES-12 Wałek podporowy EB-08 Przystawka do artroskopii kolana ES-13 Ekran anestezjologiczny EB-09 Przystawka ortopedyczna z dwoma aparatami naciągowymi EO-01 Ekran anestezjologiczny z regulowaną szerokością EB-10 Podpórka prętowa Podpórka nogi Podpórka do gipsowania EO-02 EO-03 EO-04 Wieszak kroplówki Uchwyt ręki/podudzia Pas podnóża z klamrą Pas uda z klamrą EB-11 EB-12 ES-01 ES-02 Uchwyt pięty Zaczep uchwytu stopy Uchwyt podpórek do przystawki Przystawka do operacji kolana do przystawki ortopedycznej (bez aparatu) Wspornik biodra do pozycji bocznej Wyposażenie dodatkowe do przystawki ortopedycznej EO-05 EO-06 EO-07 EO-08 EO-09 Pas tułowia z klamrą ES-03 Podpory ramion przystawki EO-10 Pas ręki - nadgarstka ES-04 Przystawka do operacji ręki EO-20 Przystawka ginekologiczna - miska ES-05 Podgłówek specjalistyczny z regulowanym rozstawem EN-01 10

11 Parametry techniczne Parametry techniczne operacyjnych stołów INFIMED VIVAX Długość całkowita stołu z blatem 4 lub 5 segmentowym Długość całkowita stołu z blatem 6 segmentowym Szerokość blatu stołu Całkowita szerokość blatu (z listwami bocznymi) Standardowy zakres regulacji wysokości (z materacem) Poszerzony zakres regulacji wysokości (z materacem) OT mm 2200 mm 500 mm 560 mm 730 mm 1080 mm 700 mm 1150 mm* Regulacja kąta przechyłu bocznego ± 30 Regulacja kąta przechyłu Trendelenburga / anty-trendelenburga ± 40 Regulacja kąta przechyłu oparcia pleców (pneumatyczna) - 45 ; +85 Opcjonalna regulacja kąta przechyłu oparcia pleców (elektro-hydrauliczna) - 55 ; +75 * Regulacja kąta przechyłu podnóżka - 90 ; +25 Regulacja kąta rozchylenia podnóżków 180 Regulacja kąta przechyłu podgłówka ± 45 Opcjonalne wypiętrzanie ławeczki nerkowej (elektro-hydrauliczne) Przesuw wzdłużny (mechaniczny), opcjonalny (elektro-hydrauliczny) Masa stołu Zasilanie Akumulatory (szczelne, bezobsługowe) Czas ładowania akumulatorów Ładowarka akumulatorów Zasilanie ładowarki Pobór prądu z sieci Maksymalne obciążenie robocze Stopień ochrony przed wpływem środowiska Klasa ochrony przed porażeniem elektrycznym Typ części aplikacyjnej Parametry techniczne operacyjnych stołów INFIMED FENIX Długość całkowita stołu z blatem 4 lub 5 segmentowym Długość całkowita stołu z blatem 6 segmentowym Szerokość blatu stołu Całkowita szerokość blatu (listwami bocznymi) Zakres regulacja wysokości (z materacem) ~120 mm 350 mm 250 kg 24 V 12V, 7Ah, 2 szt. Maksymalnie do 5 h Wbudowana 230V ~ 50/60Hz 1 A / 230 V 250 kg IP-X4 I B OT mm 2200 mm 500 mm 560 mm mm Regulacja kąta przechyłu bocznego ± 30 Regulacja kąta przechyłu Trendelenburga / anty-trendelenburga ± 30 Regulacja kąta przechyłu oparcia pleców - 45 ; +85 Regulacja kąta przechyłu podnóżka - 90 ; +25 Regulacja kąta rozchylenia podnóżków max 180 Regulacja kąta przechyłu podgłówka ± 45 Wypiętrzanie ławeczki nerkowej (mechaniczne), dla blatów 5 i 6 sekcyjnych Opcjonalny przesuw wzdłużny (mechaniczny) Masa stołu Maksymalne obciążenie robocze ~120 mm 350 mm 240 kg 200 kg * Dodatkowe wersje wykonania 11

12 Przedstawiciel na terenie Polski adres tel/fax MTC Medical Trading Company Sp. z o.o. ul. Kościuszki 68, Żywiec marketing@mtc-medical.com.pl adres tel/fax www INFIMED Sp. z o.o. ul. Kabaty 1, Żywiec, Polska office@infimed.pl NIP REGON KRS Sąd Rejonowy w Bielsku-Białej, VIII Wydział Gospodarczy Krajowego Rejestru Sądowego. Wysokość Kapitału Zakładowego: PLN bank SWIFT Bank Spółdzielczy w Węgierskiej Górce POLUPLPR PLN PL EUR PL USD EN ISO 13485:2012 EN ISO 9001: Na specjalne życzenie klienta możliwe jest wyprodukowanie stołu operacyjnego ze zmienionymi parametrami technicznymi, które to zmiany nie wpływają na bezpieczeństwo wyrobu. Szczegóły podane w katalogu są poprawne w momencie wydruku. InfiMed Sp. Z o.o. zastrzega sobie prawo do dokonania zmian mających na celu rozwój wyrobu. INFIMED 2013/C-Tables-PL-v1.1
