1 Lotniczy POLSKIE skaning TOWARZYSTWO laserowy jako Ÿród³o INFORMACJI danych dla PRZESTRZENNEJ SIP nadleœnictwa ROCZNIKI GEOMATYKI 2007 m TOM V m ZESZYT 3 19 LOTNICZY SKANING LASEROWY JAKO RÓD O DANYCH DLA SYSTEMU INFORMACJI PRZESTRZENNEJ NADLEŒNICTWA AIRBORNE LASER SCANNING AS A SOURCE OF DATA FOR GIS IN FOREST DISTRICS Marcin Chirrek 1, Agata Wencel 1, Pawe³ Strzeliñski 1, Krzysztof Stereñczak 2, Micha³ Zasada 2, Tomasz Zawi³a-NiedŸwiecki 3 1 Zak³ad Dendrometrii i Nauki o Produkcyjnoœci Lasu, Katedra Urz¹dzania Lasu, Wydzia³ Leœny, Akademia Rolnicza w Poznaniu, 2 Katedra Urz¹dzania Lasu, Geomatyki i Ekonomiki Lesnictwa, Wydzia³ Leœny, SGGW 3 Wydzia³ Leœny, Uniwersytet Nauk Stosowanych w Eberswalde (Niemcy) S³owa kluczowe: lotniczy skaning laserowy, system informacji przestrzennej, leœnictwo Keywords: airborne laser scanner, GIS, forestry Wstêp Podstawowym Ÿród³em danych w systemach informacji przestrzennej (SIP) nadleœnictw s¹ bazy Systemu Informatycznego Lasów Pañstwowych (SILP). Istniej¹ce bazy wymagaj¹ sta³ej aktualizacji i weryfikacji. Zale nie od wymaganej dok³adnoœci Ÿród³ami danych dla SIP s¹ dane opisowe powstaj¹ce w trakcie prac urz¹dzeniowych, pomiary geodezyjne lub pomiary wykorzystuj¹ce technologiê pozycjonowania satelitarnego (GPS). Dane z operatu urz¹dzeniowego nie s¹ jedynym Ÿród³em zasilaj¹cym bazy opisowe. Oprócz nich wykorzystuje siê informacje z operatów siedliskowych, programów ochrony przyrody, planów zagospodarowania przestrzennego gmin oraz z innych dostêpnych dla danego terenu opracowañ (Olenderek i in., 2000). Obecnie, zgodnie z obowi¹zuj¹cymi przepisami, zdecydowana wiêkszoœæ z tych informacji jest pozyskiwana w sposób tradycyjny, bazuj¹cy na pomiarach i obserwacjach bezpoœrednich. Pomimo, e coraz czêœciej w badaniach przyrodniczych wykorzystuje siê tak e dane teledetekcyjne (g³ównie w zakresie ortofotomapy oraz typowych analiz zwi¹zanych z ocen¹ wybranych parametrów opisuj¹cych drzewostany), to jednak sytuacja ta dotyczy g³ównie parków narodowych (Zawi³a-NiedŸwiecki, Strzeliñski, 2006). W grupie metod teledetekcyjnych, bazuj¹cych na technologii lidarowej, du ¹ popularnoœæ w ostatnim dziesiêcioleciu zyska³ lotniczy skaner laserowy (ang. ALS Airborne Laser Scanner). Du e korzyœci wynikaj¹ce z zastosowania tej techniki sk³aniaj¹ do podjêcia próby jej wykorzystywania przy zasilaniu baz danych SIP w Lasach Pañstwowych. G³ówny atut

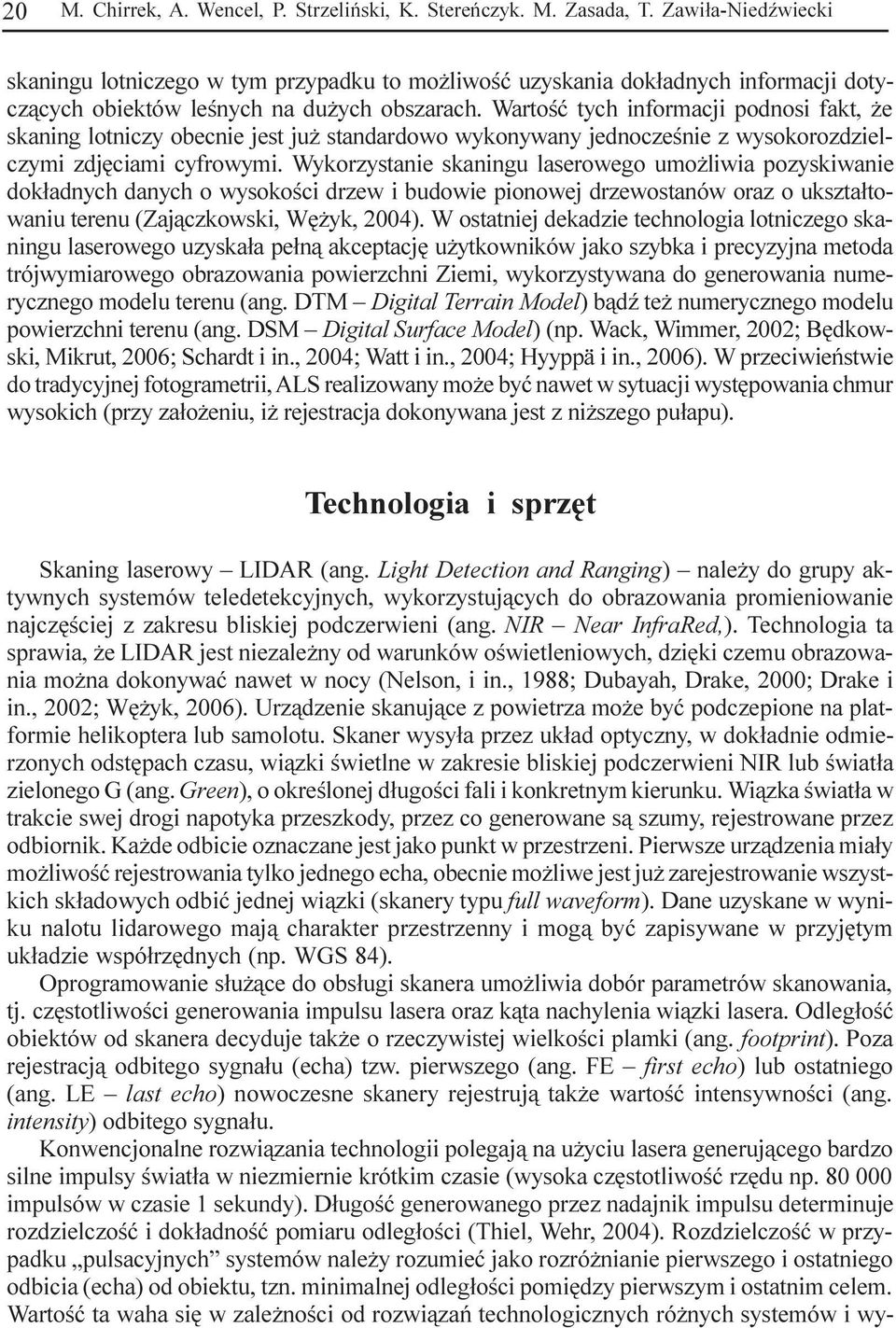

2 20 M. Chirrek, A. Wencel, P. Strzeliñski, K. Stereñczyk. M. Zasada, T. Zawi³a-NiedŸwiecki skaningu lotniczego w tym przypadku to mo liwoœæ uzyskania dok³adnych informacji dotycz¹cych obiektów leœnych na du ych obszarach. Wartoœæ tych informacji podnosi fakt, e skaning lotniczy obecnie jest ju standardowo wykonywany jednoczeœnie z wysokorozdzielczymi zdjêciami cyfrowymi. Wykorzystanie skaningu laserowego umo liwia pozyskiwanie dok³adnych danych o wysokoœci drzew i budowie pionowej drzewostanów oraz o ukszta³towaniu terenu (Zaj¹czkowski, Wê yk, 2004). W ostatniej dekadzie technologia lotniczego skaningu laserowego uzyska³a pe³n¹ akceptacjê u ytkowników jako szybka i precyzyjna metoda trójwymiarowego obrazowania powierzchni Ziemi, wykorzystywana do generowania numerycznego modelu terenu (ang. DTM Digital Terrain Model) b¹dÿ te numerycznego modelu powierzchni terenu (ang. DSM Digital Surface Model) (np. Wack, Wimmer, 2002; Bêdkowski, Mikrut, 2006; Schardt i in., 2004; Watt i in., 2004; Hyyppä i in., 2006). W przeciwieñstwie do tradycyjnej fotogrametrii, ALS realizowany mo e byæ nawet w sytuacji wystêpowania chmur wysokich (przy za³o eniu, i rejestracja dokonywana jest z ni szego pu³apu). Technologia i sprzêt Skaning laserowy LIDAR (ang. Light Detection and Ranging) nale y do grupy aktywnych systemów teledetekcyjnych, wykorzystuj¹cych do obrazowania promieniowanie najczêœciej z zakresu bliskiej podczerwieni (ang. NIR Near InfraRed,). Technologia ta sprawia, e LIDAR jest niezale ny od warunków oœwietleniowych, dziêki czemu obrazowania mo na dokonywaæ nawet w nocy (Nelson, i in., 1988; Dubayah, Drake, 2000; Drake i in., 2002; Wê yk, 2006). Urz¹dzenie skanuj¹ce z powietrza mo e byæ podczepione na platformie helikoptera lub samolotu. Skaner wysy³a przez uk³ad optyczny, w dok³adnie odmierzonych odstêpach czasu, wi¹zki œwietlne w zakresie bliskiej podczerwieni NIR lub œwiat³a zielonego G (ang. Green), o okreœlonej d³ugoœci fali i konkretnym kierunku. Wi¹zka œwiat³a w trakcie swej drogi napotyka przeszkody, przez co generowane s¹ szumy, rejestrowane przez odbiornik. Ka de odbicie oznaczane jest jako punkt w przestrzeni. Pierwsze urz¹dzenia mia³y mo liwoœæ rejestrowania tylko jednego echa, obecnie mo liwe jest ju zarejestrowanie wszystkich sk³adowych odbiæ jednej wi¹zki (skanery typu full waveform). Dane uzyskane w wyniku nalotu lidarowego maj¹ charakter przestrzenny i mog¹ byæ zapisywane w przyjêtym uk³adzie wspó³rzêdnych (np. WGS 84). Oprogramowanie s³u ¹ce do obs³ugi skanera umo liwia dobór parametrów skanowania, tj. czêstotliwoœci generowania impulsu lasera oraz k¹ta nachylenia wi¹zki lasera. Odleg³oœæ obiektów od skanera decyduje tak e o rzeczywistej wielkoœci plamki (ang. footprint). Poza rejestracj¹ odbitego sygna³u (echa) tzw. pierwszego (ang. FE first echo) lub ostatniego (ang. LE last echo) nowoczesne skanery rejestruj¹ tak e wartoœæ intensywnoœci (ang. intensity) odbitego sygna³u. Konwencjonalne rozwi¹zania technologii polegaj¹ na u yciu lasera generuj¹cego bardzo silne impulsy œwiat³a w niezmiernie krótkim czasie (wysoka czêstotliwoœæ rzêdu np impulsów w czasie 1 sekundy). D³ugoœæ generowanego przez nadajnik impulsu determinuje rozdzielczoœæ i dok³adnoœæ pomiaru odleg³oœci (Thiel, Wehr, 2004). Rozdzielczoœæ w przypadku pulsacyjnych systemów nale y rozumieæ jako rozró nianie pierwszego i ostatniego odbicia (echa) od obiektu, tzn. minimalnej odleg³oœci pomiêdzy pierwszym i ostatnim celem. Wartoœæ ta waha siê w zale noœci od rozwi¹zañ technologicznych ró nych systemów i wy-

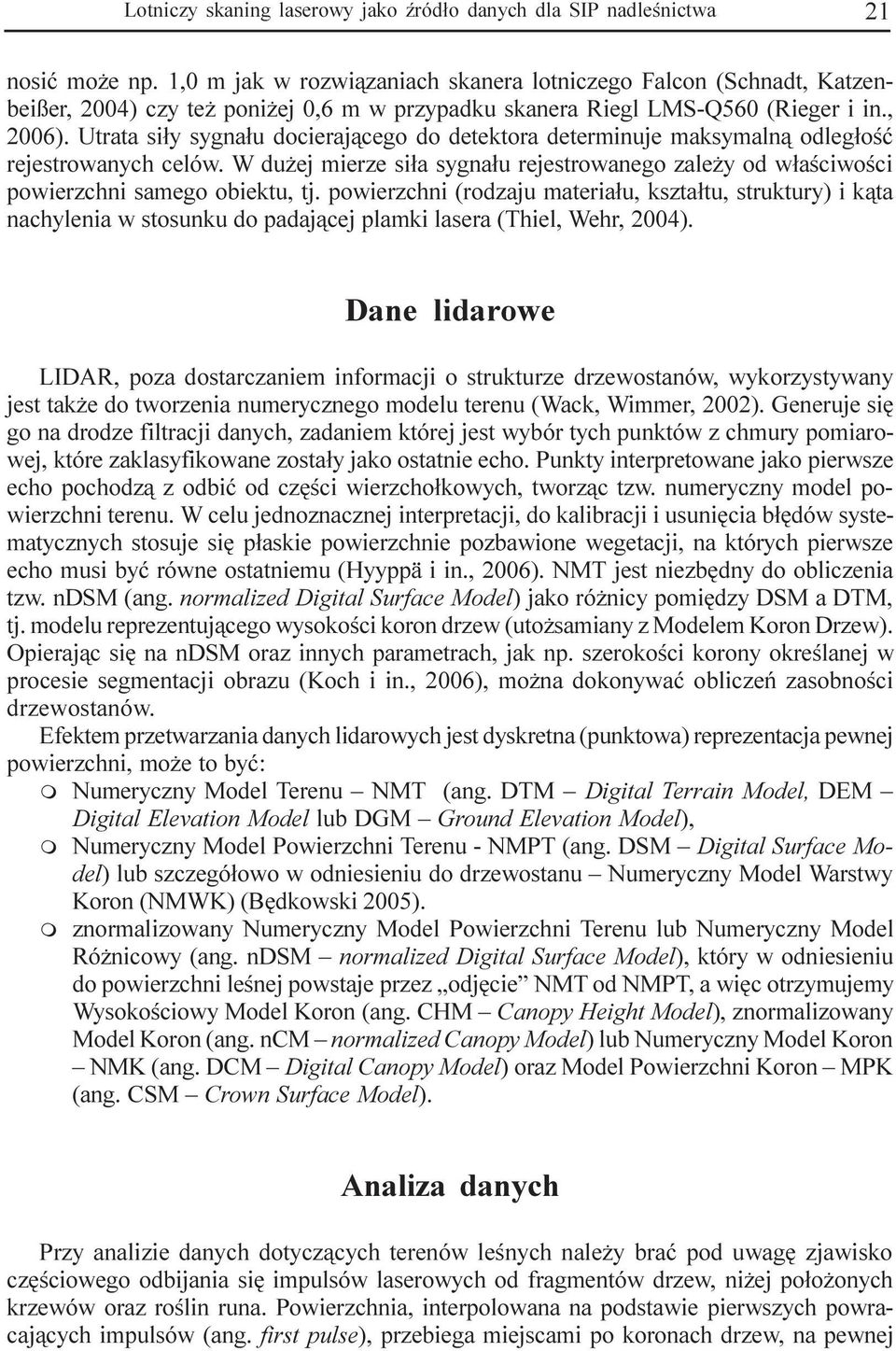

3 Lotniczy skaning laserowy jako Ÿród³o danych dla SIP nadleœnictwa 21 nosiæ mo e np. 1,0 m jak w rozwi¹zaniach skanera lotniczego Falcon (Schnadt, Katzenbeißer, 2004) czy te poni ej 0,6 m w przypadku skanera Riegl LMS-Q560 (Rieger i in., 2006). Utrata si³y sygna³u docieraj¹cego do detektora determinuje maksymaln¹ odleg³oœæ rejestrowanych celów. W du ej mierze si³a sygna³u rejestrowanego zale y od w³aœciwoœci powierzchni samego obiektu, tj. powierzchni (rodzaju materia³u, kszta³tu, struktury) i k¹ta nachylenia w stosunku do padaj¹cej plamki lasera (Thiel, Wehr, 2004). Dane lidarowe LIDAR, poza dostarczaniem informacji o strukturze drzewostanów, wykorzystywany jest tak e do tworzenia numerycznego modelu terenu (Wack, Wimmer, 2002). Generuje siê go na drodze filtracji danych, zadaniem której jest wybór tych punktów z chmury pomiarowej, które zaklasyfikowane zosta³y jako ostatnie echo. Punkty interpretowane jako pierwsze echo pochodz¹ z odbiæ od czêœci wierzcho³kowych, tworz¹c tzw. numeryczny model powierzchni terenu. W celu jednoznacznej interpretacji, do kalibracji i usuniêcia b³êdów systematycznych stosuje siê p³askie powierzchnie pozbawione wegetacji, na których pierwsze echo musi byæ równe ostatniemu (Hyyppä i in., 2006). NMT jest niezbêdny do obliczenia tzw. ndsm (ang. normalized Digital Surface Model) jako ró nicy pomiêdzy DSM a DTM, tj. modelu reprezentuj¹cego wysokoœci koron drzew (uto samiany z Modelem Koron Drzew). Opieraj¹c siê na ndsm oraz innych parametrach, jak np. szerokoœci korony okreœlanej w procesie segmentacji obrazu (Koch i in., 2006), mo na dokonywaæ obliczeñ zasobnoœci drzewostanów. Efektem przetwarzania danych lidarowych jest dyskretna (punktowa) reprezentacja pewnej powierzchni, mo e to byæ: m Numeryczny Model Terenu NMT (ang. DTM Digital Terrain Model, DEM Digital Elevation Model lub DGM Ground Elevation Model), m Numeryczny Model Powierzchni Terenu - NMPT (ang. DSM Digital Surface Model) lub szczegó³owo w odniesieniu do drzewostanu Numeryczny Model Warstwy Koron (NMWK) (Bêdkowski 2005). m znormalizowany Numeryczny Model Powierzchni Terenu lub Numeryczny Model Ró nicowy (ang. ndsm normalized Digital Surface Model), który w odniesieniu do powierzchni leœnej powstaje przez odjêcie NMT od NMPT, a wiêc otrzymujemy Wysokoœciowy Model Koron (ang. CHM Canopy Height Model), znormalizowany Model Koron (ang. ncm normalized Canopy Model) lub Numeryczny Model Koron NMK (ang. DCM Digital Canopy Model) oraz Model Powierzchni Koron MPK (ang. CSM Crown Surface Model). Analiza danych Przy analizie danych dotycz¹cych terenów leœnych nale y braæ pod uwagê zjawisko czêœciowego odbijania siê impulsów laserowych od fragmentów drzew, ni ej po³o onych krzewów oraz roœlin runa. Powierzchnia, interpolowana na podstawie pierwszych powracaj¹cych impulsów (ang. first pulse), przebiega miejscami po koronach drzew, na pewnej

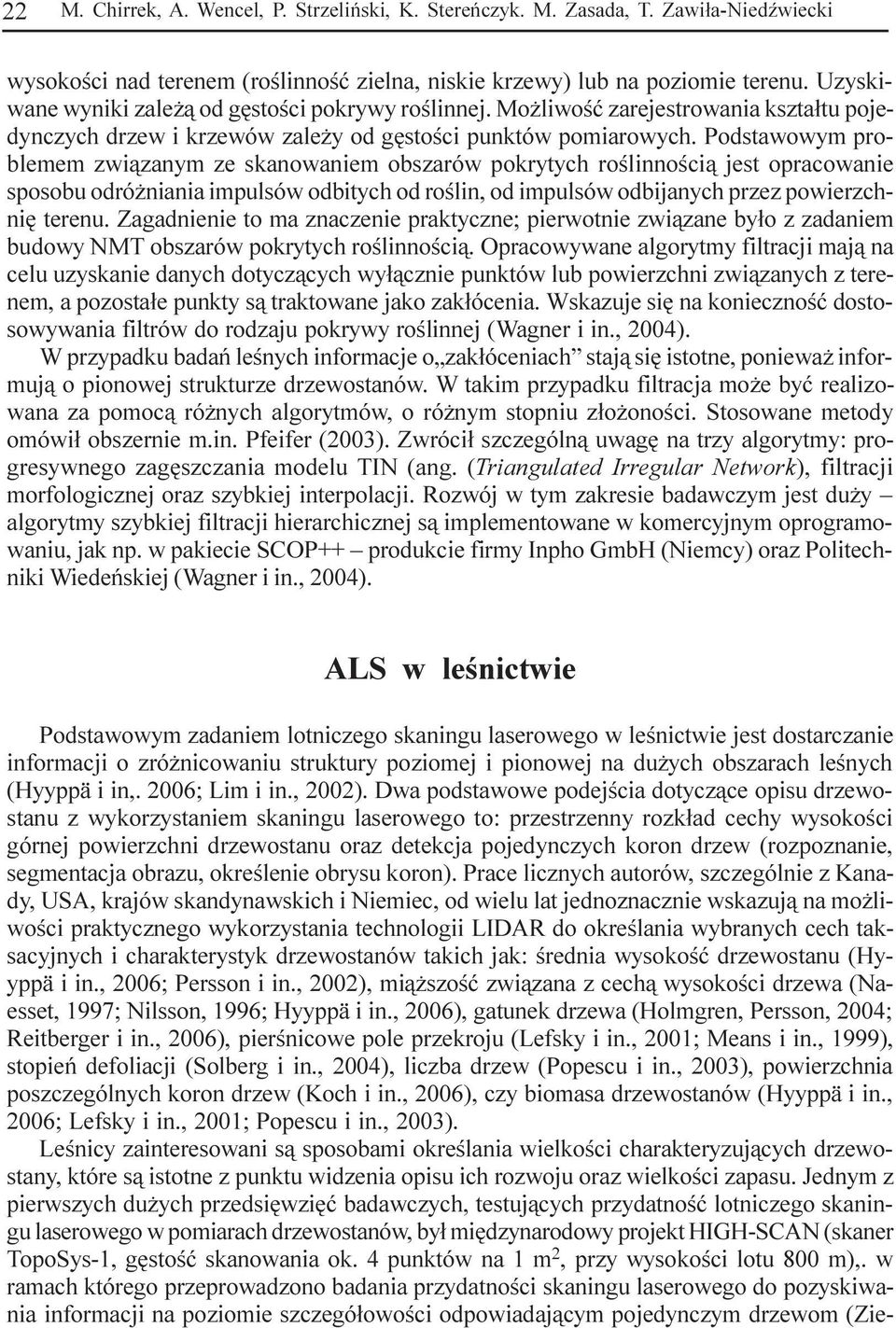

4 22 M. Chirrek, A. Wencel, P. Strzeliñski, K. Stereñczyk. M. Zasada, T. Zawi³a-NiedŸwiecki wysokoœci nad terenem (roœlinnoœæ zielna, niskie krzewy) lub na poziomie terenu. Uzyskiwane wyniki zale ¹ od gêstoœci pokrywy roœlinnej. Mo liwoœæ zarejestrowania kszta³tu pojedynczych drzew i krzewów zale y od gêstoœci punktów pomiarowych. Podstawowym problemem zwi¹zanym ze skanowaniem obszarów pokrytych roœlinnoœci¹ jest opracowanie sposobu odró niania impulsów odbitych od roœlin, od impulsów odbijanych przez powierzchniê terenu. Zagadnienie to ma znaczenie praktyczne; pierwotnie zwi¹zane by³o z zadaniem budowy NMT obszarów pokrytych roœlinnoœci¹. Opracowywane algorytmy filtracji maj¹ na celu uzyskanie danych dotycz¹cych wy³¹cznie punktów lub powierzchni zwi¹zanych z terenem, a pozosta³e punkty s¹ traktowane jako zak³ócenia. Wskazuje siê na koniecznoœæ dostosowywania filtrów do rodzaju pokrywy roœlinnej (Wagner i in., 2004). W przypadku badañ leœnych informacje o zak³óceniach staj¹ siê istotne, poniewa informuj¹ o pionowej strukturze drzewostanów. W takim przypadku filtracja mo e byæ realizowana za pomoc¹ ró nych algorytmów, o ró nym stopniu z³o onoœci. Stosowane metody omówi³ obszernie m.in. Pfeifer (2003). Zwróci³ szczególn¹ uwagê na trzy algorytmy: progresywnego zagêszczania modelu TIN (ang. (Triangulated Irregular Network), filtracji morfologicznej oraz szybkiej interpolacji. Rozwój w tym zakresie badawczym jest du y algorytmy szybkiej filtracji hierarchicznej s¹ implementowane w komercyjnym oprogramowaniu, jak np. w pakiecie SCOP++ produkcie firmy Inpho GmbH (Niemcy) oraz Politechniki Wiedeñskiej (Wagner i in., 2004). ALS w leœnictwie Podstawowym zadaniem lotniczego skaningu laserowego w leœnictwie jest dostarczanie informacji o zró nicowaniu struktury poziomej i pionowej na du ych obszarach leœnych (Hyyppä i in,. 2006; Lim i in., 2002). Dwa podstawowe podejœcia dotycz¹ce opisu drzewostanu z wykorzystaniem skaningu laserowego to: przestrzenny rozk³ad cechy wysokoœci górnej powierzchni drzewostanu oraz detekcja pojedynczych koron drzew (rozpoznanie, segmentacja obrazu, okreœlenie obrysu koron). Prace licznych autorów, szczególnie z Kanady, USA, krajów skandynawskich i Niemiec, od wielu lat jednoznacznie wskazuj¹ na mo liwoœci praktycznego wykorzystania technologii LIDAR do okreœlania wybranych cech taksacyjnych i charakterystyk drzewostanów takich jak: œrednia wysokoœæ drzewostanu (Hyyppä i in., 2006; Persson i in., 2002), mi¹ szoœæ zwi¹zana z cech¹ wysokoœci drzewa (Naesset, 1997; Nilsson, 1996; Hyyppä i in., 2006), gatunek drzewa (Holmgren, Persson, 2004; Reitberger i in., 2006), pierœnicowe pole przekroju (Lefsky i in., 2001; Means i in., 1999), stopieñ defoliacji (Solberg i in., 2004), liczba drzew (Popescu i in., 2003), powierzchnia poszczególnych koron drzew (Koch i in., 2006), czy biomasa drzewostanów (Hyyppä i in., 2006; Lefsky i in., 2001; Popescu i in., 2003). Leœnicy zainteresowani s¹ sposobami okreœlania wielkoœci charakteryzuj¹cych drzewostany, które s¹ istotne z punktu widzenia opisu ich rozwoju oraz wielkoœci zapasu. Jednym z pierwszych du ych przedsiêwziêæ badawczych, testuj¹cych przydatnoœæ lotniczego skaningu laserowego w pomiarach drzewostanów, by³ miêdzynarodowy projekt HIGH-SCAN (skaner TopoSys-1, gêstoœæ skanowania ok. 4 punktów na 1 m 2, przy wysokoœci lotu 800 m),. w ramach którego przeprowadzono badania przydatnoœci skaningu laserowego do pozyskiwania informacji na poziomie szczegó³owoœci odpowiadaj¹cym pojedynczym drzewom (Zie-

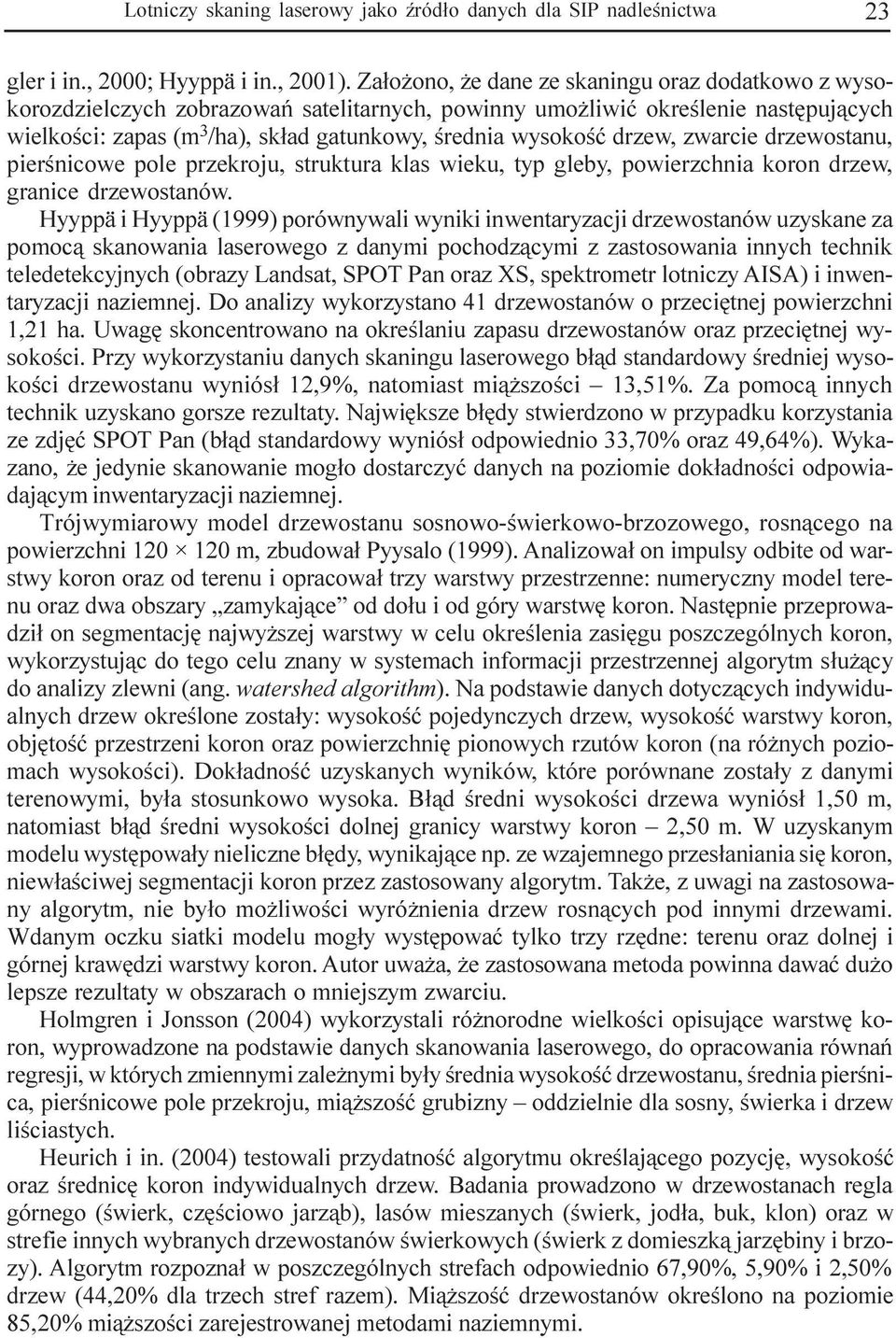

5 Lotniczy skaning laserowy jako Ÿród³o danych dla SIP nadleœnictwa 23 gler i in., 2000; Hyyppä i in., 2001). Za³o ono, e dane ze skaningu oraz dodatkowo z wysokorozdzielczych zobrazowañ satelitarnych, powinny umo liwiæ okreœlenie nastêpuj¹cych wielkoœci: zapas (m 3 /ha), sk³ad gatunkowy, œrednia wysokoœæ drzew, zwarcie drzewostanu, pierœnicowe pole przekroju, struktura klas wieku, typ gleby, powierzchnia koron drzew, granice drzewostanów. Hyyppä i Hyyppä (1999) porównywali wyniki inwentaryzacji drzewostanów uzyskane za pomoc¹ skanowania laserowego z danymi pochodz¹cymi z zastosowania innych technik teledetekcyjnych (obrazy Landsat, SPOT Pan oraz XS, spektrometr lotniczy AISA) i inwentaryzacji naziemnej. Do analizy wykorzystano 41 drzewostanów o przeciêtnej powierzchni 1,21 ha. Uwagê skoncentrowano na okreœlaniu zapasu drzewostanów oraz przeciêtnej wysokoœci. Przy wykorzystaniu danych skaningu laserowego b³¹d standardowy œredniej wysokoœci drzewostanu wyniós³ 12,9%, natomiast mi¹ szoœci 13,51%. Za pomoc¹ innych technik uzyskano gorsze rezultaty. Najwiêksze b³êdy stwierdzono w przypadku korzystania ze zdjêæ SPOT Pan (b³¹d standardowy wyniós³ odpowiednio 33,70% oraz 49,64%). Wykazano, e jedynie skanowanie mog³o dostarczyæ danych na poziomie dok³adnoœci odpowiadaj¹cym inwentaryzacji naziemnej. Trójwymiarowy model drzewostanu sosnowo-œwierkowo-brzozowego, rosn¹cego na powierzchni m, zbudowa³ Pyysalo (1999). Analizowa³ on impulsy odbite od warstwy koron oraz od terenu i opracowa³ trzy warstwy przestrzenne: numeryczny model terenu oraz dwa obszary zamykaj¹ce od do³u i od góry warstwê koron. Nastêpnie przeprowadzi³ on segmentacjê najwy szej warstwy w celu okreœlenia zasiêgu poszczególnych koron, wykorzystuj¹c do tego celu znany w systemach informacji przestrzennej algorytm s³u ¹cy do analizy zlewni (ang. watershed algorithm). Na podstawie danych dotycz¹cych indywidualnych drzew okreœlone zosta³y: wysokoœæ pojedynczych drzew, wysokoœæ warstwy koron, objêtoœæ przestrzeni koron oraz powierzchniê pionowych rzutów koron (na ró nych poziomach wysokoœci). Dok³adnoœæ uzyskanych wyników, które porównane zosta³y z danymi terenowymi, by³a stosunkowo wysoka. B³¹d œredni wysokoœci drzewa wyniós³ 1,50 m, natomiast b³¹d œredni wysokoœci dolnej granicy warstwy koron 2,50 m. W uzyskanym modelu wystêpowa³y nieliczne b³êdy, wynikaj¹ce np. ze wzajemnego przes³aniania siê koron, niew³aœciwej segmentacji koron przez zastosowany algorytm. Tak e, z uwagi na zastosowany algorytm, nie by³o mo liwoœci wyró nienia drzew rosn¹cych pod innymi drzewami. Wdanym oczku siatki modelu mog³y wystêpowaæ tylko trzy rzêdne: terenu oraz dolnej i górnej krawêdzi warstwy koron. Autor uwa a, e zastosowana metoda powinna dawaæ du o lepsze rezultaty w obszarach o mniejszym zwarciu. Holmgren i Jonsson (2004) wykorzystali ró norodne wielkoœci opisuj¹ce warstwê koron, wyprowadzone na podstawie danych skanowania laserowego, do opracowania równañ regresji, w których zmiennymi zale nymi by³y œrednia wysokoœæ drzewostanu, œrednia pierœnica, pierœnicowe pole przekroju, mi¹ szoœæ grubizny oddzielnie dla sosny, œwierka i drzew liœciastych. Heurich i in. (2004) testowali przydatnoœæ algorytmu okreœlaj¹cego pozycjê, wysokoœæ oraz œrednicê koron indywidualnych drzew. Badania prowadzono w drzewostanach regla górnego (œwierk, czêœciowo jarz¹b), lasów mieszanych (œwierk, jod³a, buk, klon) oraz w strefie innych wybranych drzewostanów œwierkowych (œwierk z domieszk¹ jarzêbiny i brzozy). Algorytm rozpozna³ w poszczególnych strefach odpowiednio 67,90%, 5,90% i 2,50% drzew (44,20% dla trzech stref razem). Mi¹ szoœæ drzewostanów okreœlono na poziomie 85,20% mi¹ szoœci zarejestrowanej metodami naziemnymi.

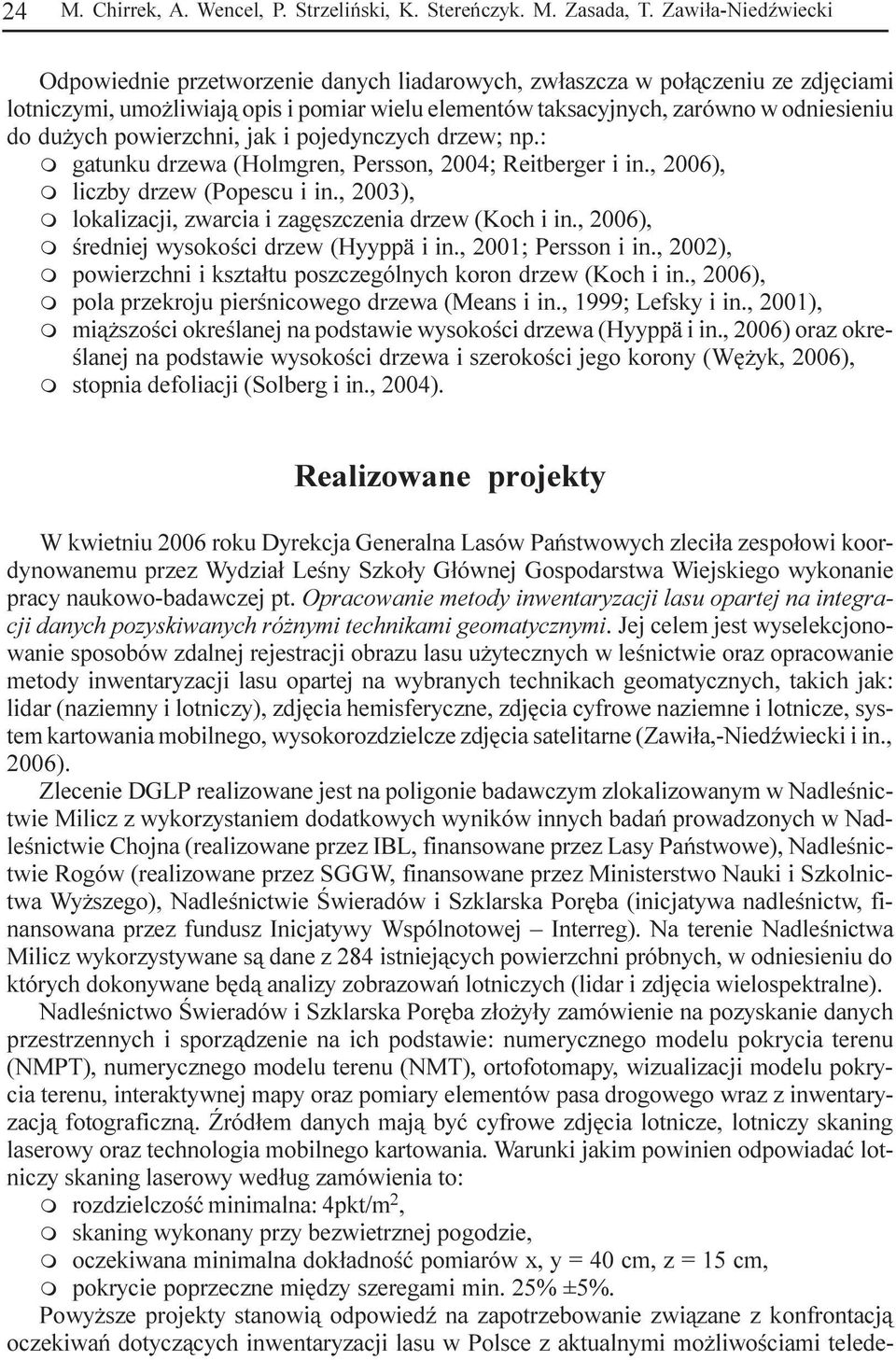

6 24 M. Chirrek, A. Wencel, P. Strzeliñski, K. Stereñczyk. M. Zasada, T. Zawi³a-NiedŸwiecki Odpowiednie przetworzenie danych liadarowych, zw³aszcza w po³¹czeniu ze zdjêciami lotniczymi, umo liwiaj¹ opis i pomiar wielu elementów taksacyjnych, zarówno w odniesieniu do du ych powierzchni, jak i pojedynczych drzew; np.: m gatunku drzewa (Holmgren, Persson, 2004; Reitberger i in., 2006), m liczby drzew (Popescu i in., 2003), m lokalizacji, zwarcia i zagêszczenia drzew (Koch i in., 2006), m œredniej wysokoœci drzew (Hyyppä i in., 2001; Persson i in., 2002), m powierzchni i kszta³tu poszczególnych koron drzew (Koch i in., 2006), m pola przekroju pierœnicowego drzewa (Means i in., 1999; Lefsky i in., 2001), m mi¹ szoœci okreœlanej na podstawie wysokoœci drzewa (Hyyppä i in., 2006) oraz okreœlanej na podstawie wysokoœci drzewa i szerokoœci jego korony (Wê yk, 2006), m stopnia defoliacji (Solberg i in., 2004). Realizowane projekty W kwietniu 2006 roku Dyrekcja Generalna Lasów Pañstwowych zleci³a zespo³owi koordynowanemu przez Wydzia³ Leœny Szko³y G³ównej Gospodarstwa Wiejskiego wykonanie pracy naukowo-badawczej pt. Opracowanie metody inwentaryzacji lasu opartej na integracji danych pozyskiwanych ró nymi technikami geomatycznymi. Jej celem jest wyselekcjonowanie sposobów zdalnej rejestracji obrazu lasu u ytecznych w leœnictwie oraz opracowanie metody inwentaryzacji lasu opartej na wybranych technikach geomatycznych, takich jak: lidar (naziemny i lotniczy), zdjêcia hemisferyczne, zdjêcia cyfrowe naziemne i lotnicze, system kartowania mobilnego, wysokorozdzielcze zdjêcia satelitarne (Zawi³a,-NiedŸwiecki i in., 2006). Zlecenie DGLP realizowane jest na poligonie badawczym zlokalizowanym w Nadleœnictwie Milicz z wykorzystaniem dodatkowych wyników innych badañ prowadzonych w Nadleœnictwie Chojna (realizowane przez IBL, finansowane przez Lasy Pañstwowe), Nadleœnictwie Rogów (realizowane przez SGGW, finansowane przez Ministerstwo Nauki i Szkolnictwa Wy szego), Nadleœnictwie Œwieradów i Szklarska Porêba (inicjatywa nadleœnictw, finansowana przez fundusz Inicjatywy Wspólnotowej Interreg). Na terenie Nadleœnictwa Milicz wykorzystywane s¹ dane z 284 istniej¹cych powierzchni próbnych, w odniesieniu do których dokonywane bêd¹ analizy zobrazowañ lotniczych (lidar i zdjêcia wielospektralne). Nadleœnictwo Œwieradów i Szklarska Porêba z³o y³y zamówienie na pozyskanie danych przestrzennych i sporz¹dzenie na ich podstawie: numerycznego modelu pokrycia terenu (NMPT), numerycznego modelu terenu (NMT), ortofotomapy, wizualizacji modelu pokrycia terenu, interaktywnej mapy oraz pomiary elementów pasa drogowego wraz z inwentaryzacj¹ fotograficzn¹. ród³em danych maj¹ byæ cyfrowe zdjêcia lotnicze, lotniczy skaning laserowy oraz technologia mobilnego kartowania. Warunki jakim powinien odpowiadaæ lotniczy skaning laserowy wed³ug zamówienia to: m rozdzielczoœæ minimalna: 4pkt/m 2, m skaning wykonany przy bezwietrznej pogodzie, m oczekiwana minimalna dok³adnoœæ pomiarów x, y = 40 cm, z = 15 cm, m pokrycie poprzeczne miêdzy szeregami min. 25% ±5%. Powy sze projekty stanowi¹ odpowiedÿ na zapotrzebowanie zwi¹zane z konfrontacj¹ oczekiwañ dotycz¹cych inwentaryzacji lasu w Polsce z aktualnymi mo liwoœciami telede-

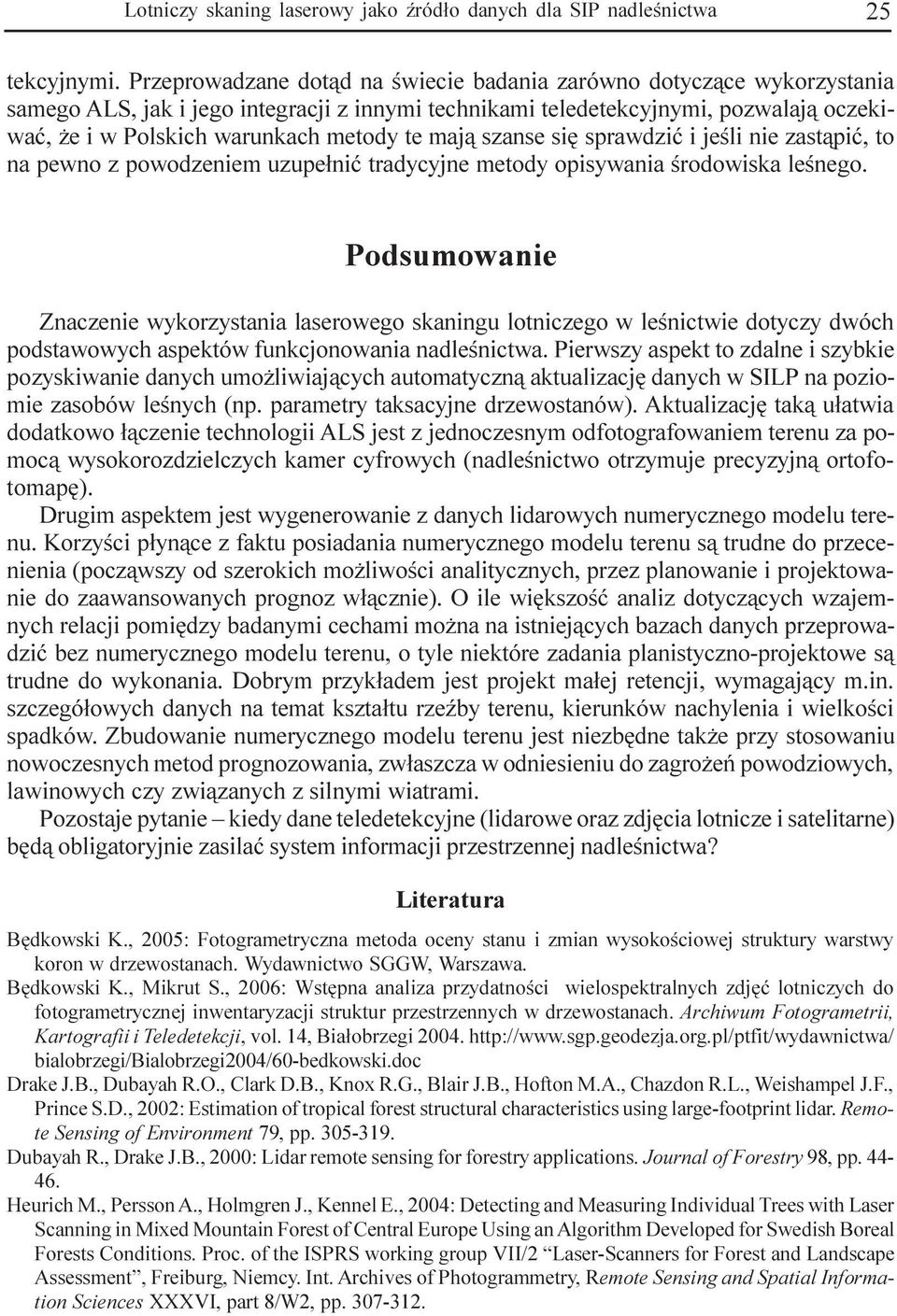

7 Lotniczy skaning laserowy jako Ÿród³o danych dla SIP nadleœnictwa 25 tekcyjnymi. Przeprowadzane dot¹d na œwiecie badania zarówno dotycz¹ce wykorzystania samego ALS, jak i jego integracji z innymi technikami teledetekcyjnymi, pozwalaj¹ oczekiwaæ, e i w Polskich warunkach metody te maj¹ szanse siê sprawdziæ i jeœli nie zast¹piæ, to na pewno z powodzeniem uzupe³niæ tradycyjne metody opisywania œrodowiska leœnego. Podsumowanie Znaczenie wykorzystania laserowego skaningu lotniczego w leœnictwie dotyczy dwóch podstawowych aspektów funkcjonowania nadleœnictwa. Pierwszy aspekt to zdalne i szybkie pozyskiwanie danych umo liwiaj¹cych automatyczn¹ aktualizacjê danych w SILP na poziomie zasobów leœnych (np. parametry taksacyjne drzewostanów). Aktualizacjê tak¹ u³atwia dodatkowo ³¹czenie technologii ALS jest z jednoczesnym odfotografowaniem terenu za pomoc¹ wysokorozdzielczych kamer cyfrowych (nadleœnictwo otrzymuje precyzyjn¹ ortofotomapê). Drugim aspektem jest wygenerowanie z danych lidarowych numerycznego modelu terenu. Korzyœci p³yn¹ce z faktu posiadania numerycznego modelu terenu s¹ trudne do przecenienia (pocz¹wszy od szerokich mo liwoœci analitycznych, przez planowanie i projektowanie do zaawansowanych prognoz w³¹cznie). O ile wiêkszoœæ analiz dotycz¹cych wzajemnych relacji pomiêdzy badanymi cechami mo na na istniej¹cych bazach danych przeprowadziæ bez numerycznego modelu terenu, o tyle niektóre zadania planistyczno-projektowe s¹ trudne do wykonania. Dobrym przyk³adem jest projekt ma³ej retencji, wymagaj¹cy m.in. szczegó³owych danych na temat kszta³tu rzeÿby terenu, kierunków nachylenia i wielkoœci spadków. Zbudowanie numerycznego modelu terenu jest niezbêdne tak e przy stosowaniu nowoczesnych metod prognozowania, zw³aszcza w odniesieniu do zagro eñ powodziowych, lawinowych czy zwi¹zanych z silnymi wiatrami. Pozostaje pytanie kiedy dane teledetekcyjne (lidarowe oraz zdjêcia lotnicze i satelitarne) bêd¹ obligatoryjnie zasilaæ system informacji przestrzennej nadleœnictwa? Literatura Bêdkowski K., 2005: Fotogrametryczna metoda oceny stanu i zmian wysokoœciowej struktury warstwy koron w drzewostanach. Wydawnictwo SGGW, Warszawa. Bêdkowski K., Mikrut S., 2006: Wstêpna analiza przydatnoœci wielospektralnych zdjêæ lotniczych do fotogrametrycznej inwentaryzacji struktur przestrzennych w drzewostanach. Archiwum Fotogrametrii, Kartografii i Teledetekcji, vol. 14, Bia³obrzegi bialobrzegi/bialobrzegi2004/60-bedkowski.doc Drake J.B., Dubayah R.O., Clark D.B., Knox R.G., Blair J.B., Hofton M.A., Chazdon R.L., Weishampel J.F., Prince S.D., 2002: Estimation of tropical forest structural characteristics using large-footprint lidar. Remote Sensing of Environment 79, pp Dubayah R., Drake J.B., 2000: Lidar remote sensing for forestry applications. Journal of Forestry 98, pp Heurich M., Persson A., Holmgren J., Kennel E., 2004: Detecting and Measuring Individual Trees with Laser Scanning in Mixed Mountain Forest of Central Europe Using an Algorithm Developed for Swedish Boreal Forests Conditions. Proc. of the ISPRS working group VII/2 Laser-Scanners for Forest and Landscape Assessment, Freiburg, Niemcy. Int. Archives of Photogrammetry, Remote Sensing and Spatial Information Sciences XXXVI, part 8/W2, pp

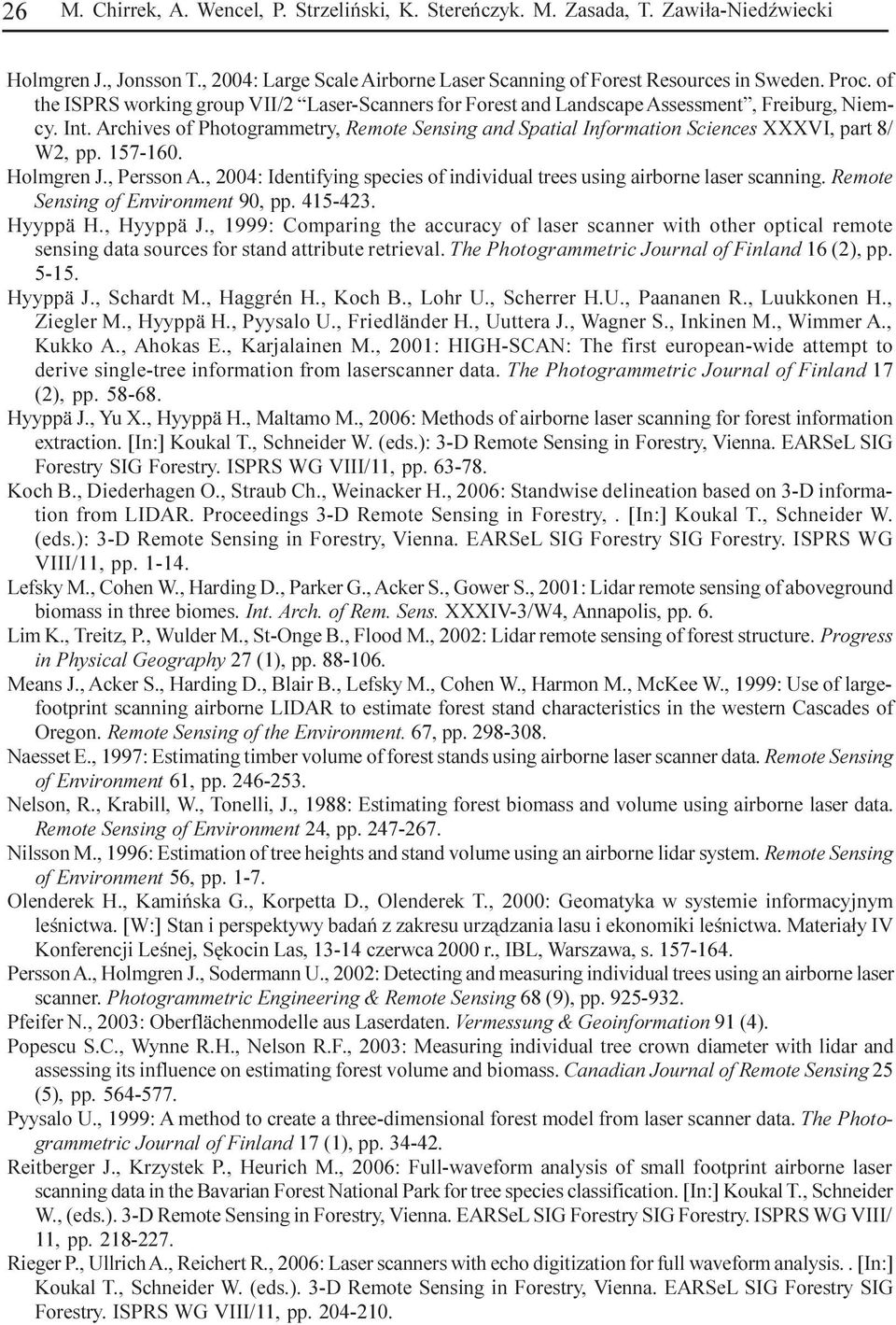

8 26 M. Chirrek, A. Wencel, P. Strzeliñski, K. Stereñczyk. M. Zasada, T. Zawi³a-NiedŸwiecki Holmgren J., Jonsson T., 2004: Large Scale Airborne Laser Scanning of Forest Resources in Sweden. Proc. of the ISPRS working group VII/2 Laser-Scanners for Forest and Landscape Assessment, Freiburg, Niemcy. Int. Archives of Photogrammetry, Remote Sensing and Spatial Information Sciences XXXVI, part 8/ W2, pp Holmgren J., Persson A., 2004: Identifying species of individual trees using airborne laser scanning. Remote Sensing of Environment 90, pp Hyyppä H., Hyyppä J., 1999: Comparing the accuracy of laser scanner with other optical remote sensing data sources for stand attribute retrieval. The Photogrammetric Journal of Finland 16 (2), pp Hyyppä J., Schardt M., Haggrén H., Koch B., Lohr U., Scherrer H.U., Paananen R., Luukkonen H., Ziegler M., Hyyppä H., Pyysalo U., Friedländer H., Uuttera J., Wagner S., Inkinen M., Wimmer A., Kukko A., Ahokas E., Karjalainen M., 2001: HIGH-SCAN: The first european-wide attempt to derive single-tree information from laserscanner data. The Photogrammetric Journal of Finland 17 (2), pp Hyyppä J., Yu X., Hyyppä H., Maltamo M., 2006: Methods of airborne laser scanning for forest information extraction. [In:] Koukal T., Schneider W. (eds.): 3-D Remote Sensing in Forestry, Vienna. EARSeL SIG Forestry SIG Forestry. ISPRS WG VIII/11, pp Koch B., Diederhagen O., Straub Ch., Weinacker H., 2006: Standwise delineation based on 3-D information from LIDAR. Proceedings 3-D Remote Sensing in Forestry,. [In:] Koukal T., Schneider W. (eds.): 3-D Remote Sensing in Forestry, Vienna. EARSeL SIG Forestry SIG Forestry. ISPRS WG VIII/11, pp Lefsky M., Cohen W., Harding D., Parker G., Acker S., Gower S., 2001: Lidar remote sensing of aboveground biomass in three biomes. Int. Arch. of Rem. Sens. XXXIV-3/W4, Annapolis, pp. 6. Lim K., Treitz, P., Wulder M., St-Onge B., Flood M., 2002: Lidar remote sensing of forest structure. Progress in Physical Geography 27 (1), pp Means J., Acker S., Harding D., Blair B., Lefsky M., Cohen W., Harmon M., McKee W., 1999: Use of largefootprint scanning airborne LIDAR to estimate forest stand characteristics in the western Cascades of Oregon. Remote Sensing of the Environment. 67, pp Naesset E., 1997: Estimating timber volume of forest stands using airborne laser scanner data. Remote Sensing of Environment 61, pp Nelson, R., Krabill, W., Tonelli, J., 1988: Estimating forest biomass and volume using airborne laser data. Remote Sensing of Environment 24, pp Nilsson M., 1996: Estimation of tree heights and stand volume using an airborne lidar system. Remote Sensing of Environment 56, pp Olenderek H., Kamiñska G., Korpetta D., Olenderek T., 2000: Geomatyka w systemie informacyjnym leœnictwa. [W:] Stan i perspektywy badañ z zakresu urz¹dzania lasu i ekonomiki leœnictwa. Materia³y IV Konferencji Leœnej, Sêkocin Las, czerwca 2000 r., IBL, Warszawa, s Persson A., Holmgren J., Sodermann U., 2002: Detecting and measuring individual trees using an airborne laser scanner. Photogrammetric Engineering & Remote Sensing 68 (9), pp Pfeifer N., 2003: Oberflächenmodelle aus Laserdaten. Vermessung & Geoinformation 91 (4). Popescu S.C., Wynne R.H., Nelson R.F., 2003: Measuring individual tree crown diameter with lidar and assessing its influence on estimating forest volume and biomass. Canadian Journal of Remote Sensing 25 (5), pp Pyysalo U., 1999: A method to create a three-dimensional forest model from laser scanner data. The Photogrammetric Journal of Finland 17 (1), pp Reitberger J., Krzystek P., Heurich M., 2006: Full-waveform analysis of small footprint airborne laser scanning data in the Bavarian Forest National Park for tree species classification. [In:] Koukal T., Schneider W., (eds.). 3-D Remote Sensing in Forestry, Vienna. EARSeL SIG Forestry SIG Forestry. ISPRS WG VIII/ 11, pp Rieger P., Ullrich A., Reichert R., 2006: Laser scanners with echo digitization for full waveform analysis.. [In:] Koukal T., Schneider W. (eds.). 3-D Remote Sensing in Forestry, Vienna. EARSeL SIG Forestry SIG Forestry. ISPRS WG VIII/11, pp

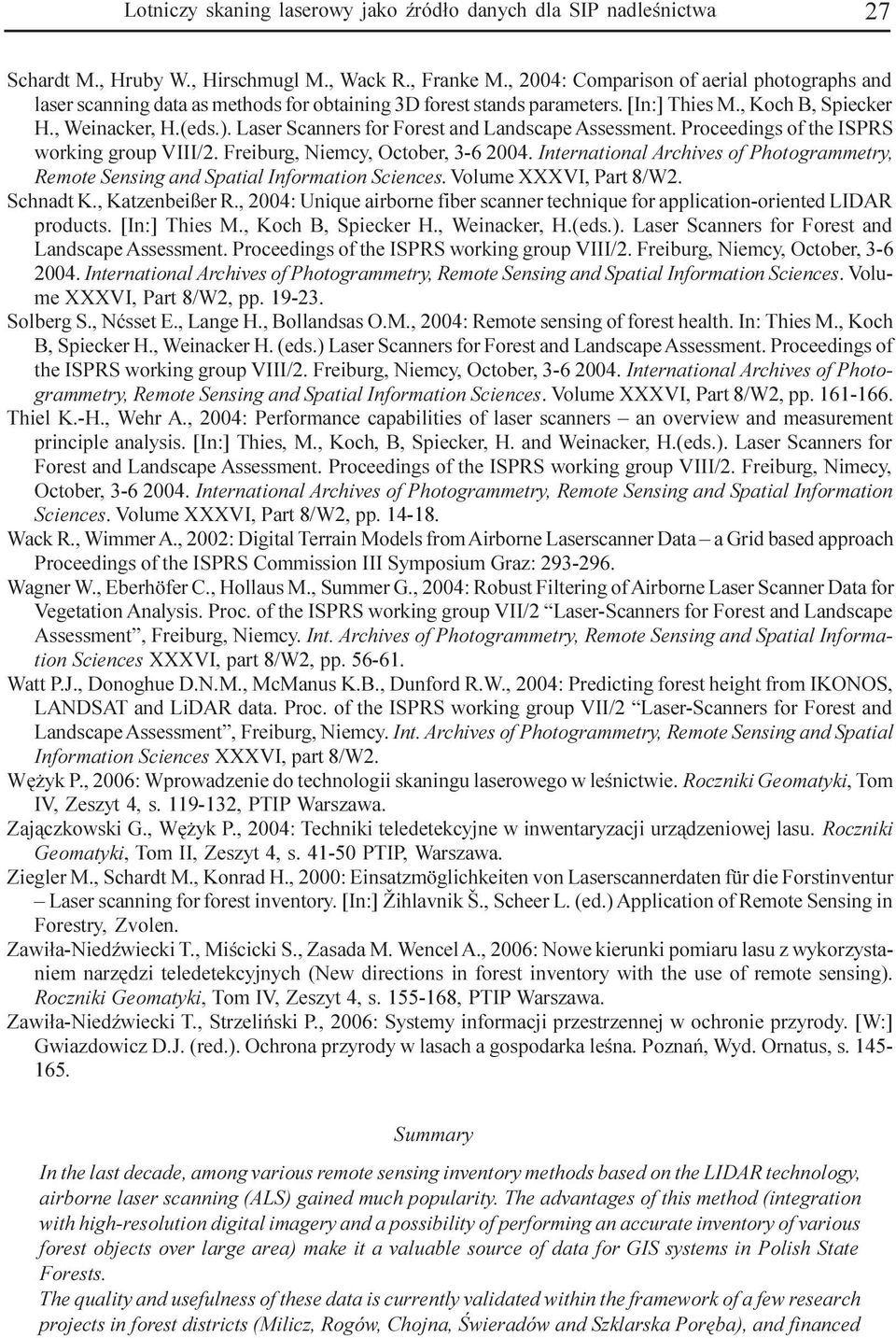

9 Lotniczy skaning laserowy jako Ÿród³o danych dla SIP nadleœnictwa 27 Schardt M., Hruby W., Hirschmugl M., Wack R., Franke M., 2004: Comparison of aerial photographs and laser scanning data as methods for obtaining 3D forest stands parameters. [In:] Thies M., Koch B, Spiecker H., Weinacker, H.(eds.). Laser Scanners for Forest and Landscape Assessment. Proceedings of the ISPRS working group VIII/2. Freiburg, Niemcy, October, International Archives of Photogrammetry, Remote Sensing and Spatial Information Sciences. Volume XXXVI, Part 8/W2. Schnadt K., Katzenbeißer R., 2004: Unique airborne fiber scanner technique for application-oriented LIDAR products. [In:] Thies M., Koch B, Spiecker H., Weinacker, H.(eds.). Laser Scanners for Forest and Landscape Assessment. Proceedings of the ISPRS working group VIII/2. Freiburg, Niemcy, October, International Archives of Photogrammetry, Remote Sensing and Spatial Information Sciences. Volume XXXVI, Part 8/W2, pp Solberg S., Næsset E., Lange H., Bollandsas O.M., 2004: Remote sensing of forest health. In: Thies M., Koch B, Spiecker H., Weinacker H. (eds.) Laser Scanners for Forest and Landscape Assessment. Proceedings of the ISPRS working group VIII/2. Freiburg, Niemcy, October, International Archives of Photogrammetry, Remote Sensing and Spatial Information Sciences. Volume XXXVI, Part 8/W2, pp Thiel K.-H., Wehr A., 2004: Performance capabilities of laser scanners an overview and measurement principle analysis. [In:] Thies, M., Koch, B, Spiecker, H. and Weinacker, H.(eds.). Laser Scanners for Forest and Landscape Assessment. Proceedings of the ISPRS working group VIII/2. Freiburg, Nimecy, October, International Archives of Photogrammetry, Remote Sensing and Spatial Information Sciences. Volume XXXVI, Part 8/W2, pp Wack R., Wimmer A., 2002: Digital Terrain Models from Airborne Laserscanner Data a Grid based approach Proceedings of the ISPRS Commission III Symposium Graz: Wagner W., Eberhöfer C., Hollaus M., Summer G., 2004: Robust Filtering of Airborne Laser Scanner Data for Vegetation Analysis. Proc. of the ISPRS working group VII/2 Laser-Scanners for Forest and Landscape Assessment, Freiburg, Niemcy. Int. Archives of Photogrammetry, Remote Sensing and Spatial Information Sciences XXXVI, part 8/W2, pp Watt P.J., Donoghue D.N.M., McManus K.B., Dunford R.W., 2004: Predicting forest height from IKONOS, LANDSAT and LiDAR data. Proc. of the ISPRS working group VII/2 Laser-Scanners for Forest and Landscape Assessment, Freiburg, Niemcy. Int. Archives of Photogrammetry, Remote Sensing and Spatial Information Sciences XXXVI, part 8/W2. Wê yk P., 2006: Wprowadzenie do technologii skaningu laserowego w leœnictwie. Roczniki Geomatyki, Tom IV, Zeszyt 4, s , PTIP Warszawa. Zaj¹czkowski G., Wê yk P., 2004: Techniki teledetekcyjne w inwentaryzacji urz¹dzeniowej lasu. Roczniki Geomatyki, Tom II, Zeszyt 4, s PTIP, Warszawa. Ziegler M., Schardt M., Konrad H., 2000: Einsatzmöglichkeiten von Laserscannerdaten für die Forstinventur Laser scanning for forest inventory. [In:] Žihlavnik Š., Scheer L. (ed.) Application of Remote Sensing in Forestry, Zvolen. Zawi³a-NiedŸwiecki T., Miœcicki S., Zasada M. Wencel A., 2006: Nowe kierunki pomiaru lasu z wykorzystaniem narzêdzi teledetekcyjnych (New directions in forest inventory with the use of remote sensing). Roczniki Geomatyki, Tom IV, Zeszyt 4, s , PTIP Warszawa. Zawi³a-NiedŸwiecki T., Strzeliñski P., 2006: Systemy informacji przestrzennej w ochronie przyrody. [W:] Gwiazdowicz D.J. (red.). Ochrona przyrody w lasach a gospodarka leœna. Poznañ, Wyd. Ornatus, s Summary In the last decade, among various remote sensing inventory methods based on the LIDAR technology, airborne laser scanning (ALS) gained much popularity. The advantages of this method (integration with high-resolution digital imagery and a possibility of performing an accurate inventory of various forest objects over large area) make it a valuable source of data for GIS systems in Polish State Forests. The quality and usefulness of these data is currently validated within the framework of a few research projects in forest districts (Milicz, Rogów, Chojna, Œwieradów and Szklarska Porêba), and financed

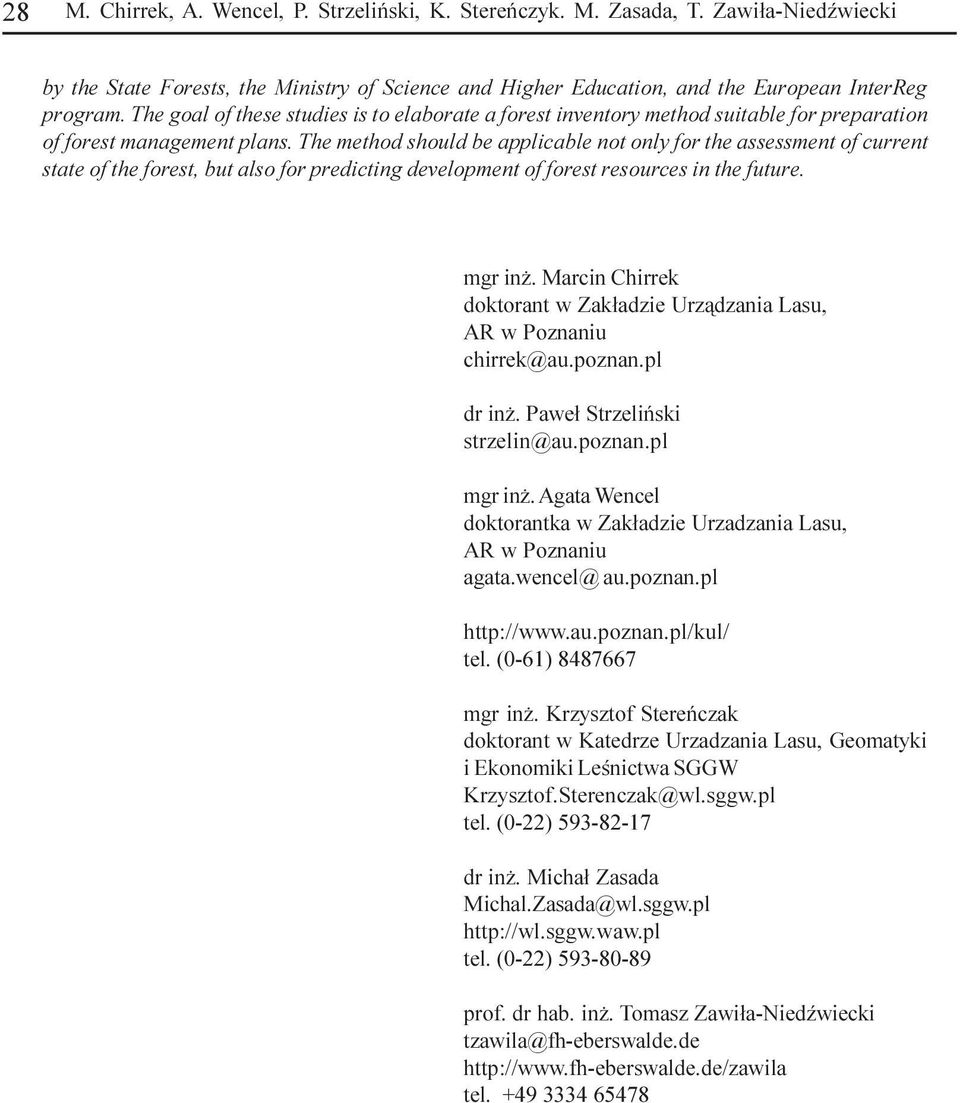

10 28 M. Chirrek, A. Wencel, P. Strzeliñski, K. Stereñczyk. M. Zasada, T. Zawi³a-NiedŸwiecki by the State Forests, the Ministry of Science and Higher Education, and the European InterReg program. The goal of these studies is to elaborate a forest inventory method suitable for preparation of forest management plans. The method should be applicable not only for the assessment of current state of the forest, but also for predicting development of forest resources in the future. mgr in. Marcin Chirrek doktorant w Zak³adzie Urz¹dzania Lasu, AR w Poznaniu chirrek@au.poznan.pl dr in. Pawe³ Strzeliñski strzelin@au.poznan.pl mgr in. Agata Wencel doktorantka w Zak³adzie Urzadzania Lasu, AR w Poznaniu agata.wencel@ au.poznan.pl tel. (0-61) mgr in. Krzysztof Stereñczak doktorant w Katedrze Urzadzania Lasu, Geomatyki i Ekonomiki Leœnictwa SGGW Krzysztof.Sterenczak@wl.sggw.pl tel. (0-22) dr in. Micha³ Zasada Michal.Zasada@wl.sggw.pl tel. (0-22) prof. dr hab. in. Tomasz Zawi³a-NiedŸwiecki tzawila@fh-eberswalde.de tel
