SonicLine Końcówki dźwiękowe o szerokim spektrum zastosowania. SonicLine doskonałe końcówki dźwiękowe

Transkrypt

1 SonicLine Końcówki dźwiękowe o szerokim spektrum zastosowania. SonicLine doskonałe końcówki dźwiękowe

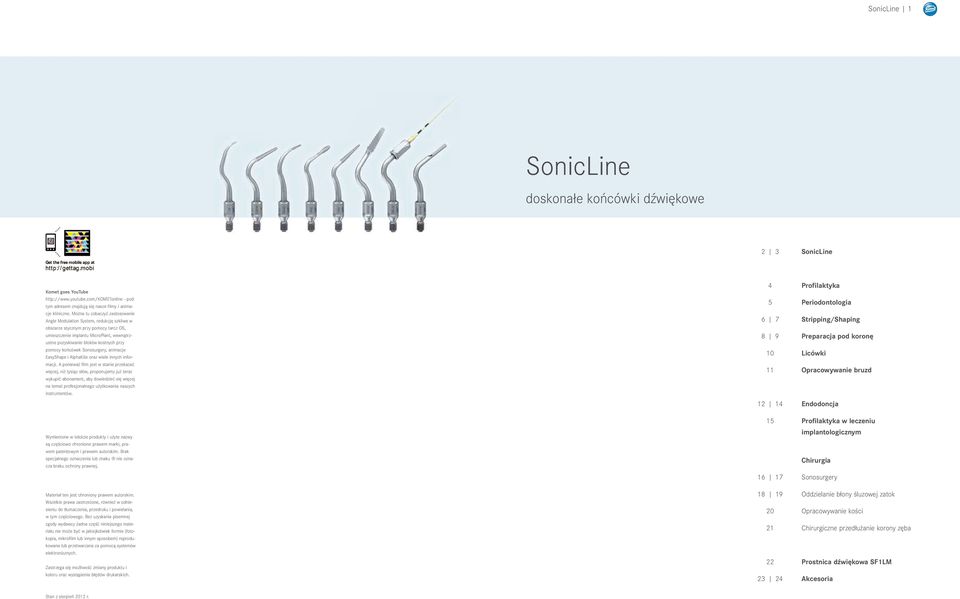

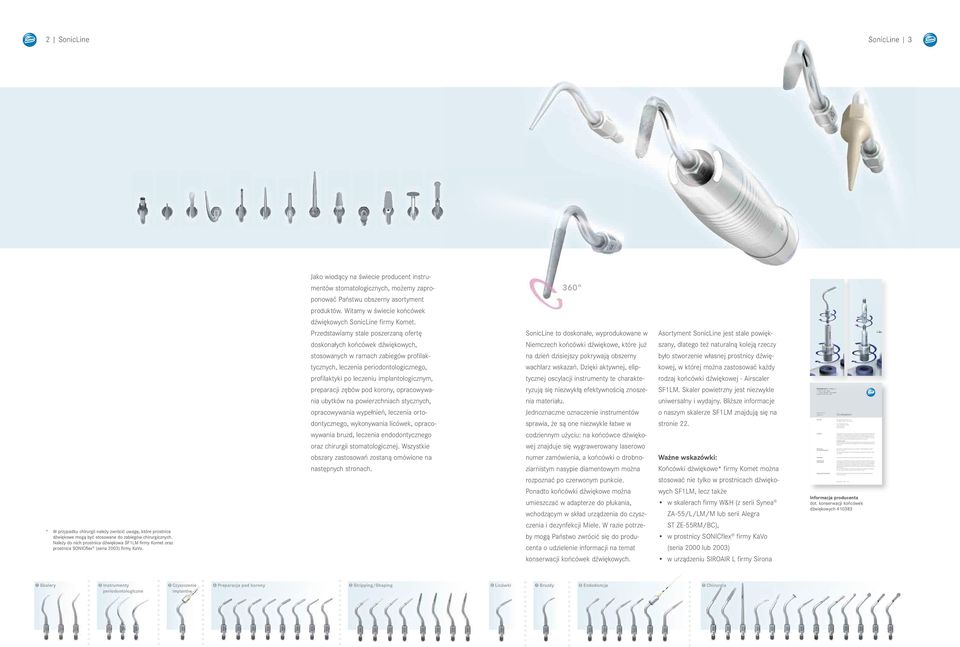

2 SonicLine 1 SonicLine doskonałe końcówki dźwiękowe 2 3 SonicLine Komet goes YouTube - pod tym adresem znajdują się nasze filmy i animacje kliniczne. Można tu zobaczyć zastosowanie Angle Modulation System, redukcję szkliwa w obszarze stycznym przy pomocy tarcz OS, umieszczenie implantu MicroPlant, wewnątrzustne pozyskiwanie bloków kostnych przy pomocy końcówek Sonosurgery, animacje EasyShape i AlphaKite oraz wiele innych informacji. A ponieważ film jest w stanie przekazać więcej, niż tysiąc słów, proponujemy już teraz wykupić abonament, aby dowiedzieć się więcej na temat profesjonalnego użytkowania naszych instrumentów. Wymienione w tekście produkty i użyte nazwy są częściowo chronione prawem marki, prawem patentowym i prawem autorskim. Brak specjalnego oznaczenia lub znaku nie oznacza braku ochrony prawnej. Materiał ten jest chroniony prawem autorskim. Wszelkie prawa zastrzeżone, również w odniesieniu do tłumaczenia, przedruku i powielania, w tym częściowego. Bez uzyskania pisemnej zgody wydawcy żadna część niniejszego materiału nie może być w jakiejkolwiek formie (fotokopia, mikrofilm lub innym sposobem) reprodukowana lub przetwarzana za pomocą systemów elektronicznych. Zastrzega się możliwość zmiany produktu i koloru oraz wystąpienia błędów drukarskich. 4 Profilaktyka 5 Periodontologia 6 7 Stripping/Shaping 8 9 Preparacja pod koronę 10 Licówki 11 Opracowywanie bruzd Endodoncja 15 Profilaktyka w leczeniu implantologicznym Chirurgia Sonosurgery Oddzielanie błony śluzowej zatok 20 Opracowywanie kości 21 Chirurgiczne przedłużanie korony zęba 22 Prostnica dźwiękowa SF1LM Akcesoria Stan z sierpień 2012 r.

3 Hersteller: Produkte: Begrenzung der Wiederaufbereitung: Arbeitsplatz: Aufbewahrung und Transport: Reinigung und Desinfektion: Gebr. Brasseler GmbH & Co. KG Trophagener Weg Lemgo Tel.: +49 (0) Fax: +49 (0) Diese Herstellerinformation gilt für alle von Gebr. Brasseler gelieferten Schallspitzen und Kühladapter. Je nach Anwendungsbereich sind diese der Risikogruppe Semikritisch B (z. B. Spitzen für die Prophylaxe, Fissurenbearbeitung, Approximalflächenbearbeitung, Kavitäten-, Veneer- bzw. Kronenstumpfpräparation) bzw. Kritisch B (z. B. Spitzen für chirurgische, parodontologische oder endodontische Maßnahmen) zuzuordnen. Wichtiger Hinweis: Bei der Reinigung von Schallspitzen und Kühladaptern ist besondere Sorgfalt erforderlich! Unsteril gelieferte Schallspitzen und Kühladapter sind vor dem erstmaligen Gebrauch aufzubereiten. Das Ende der Produktlebensdauer wird von Verschleiß und Beschädigung durch den Gebrauch bestimmt. Häufiges Wiederaufbereiten hat keine leistungsbeeinflussenden Auswirkungen auf diese Instrumente. Hygienewirksame Maßnahmen gemäß länderspezifischer Vorgaben sind einzuhalten. Schallspitzen und Kühladapter unmittelbar nach der Anwendung am Patienten in den mit einem geeigneten Reinigungs-/Desinfektionsmittel (z. B. Komet DC1/alkalisch, aldehydfrei) befüllten Fräsator geben. Das Einlegen verhindert das Antrocknen von Rückständen (Proteinfixierung). Schallspitzen und Kühladapter beim Einlegen schräg halten, um das Eindringen der Flüssigkeit in die Hohlräume zu gewährleisten. Es wird empfohlen, die Wiederaufbereitung der Instrumente spätestens eine Stunde nach Anwendung vorzunehmen. Der Transport der Instru mente zum Aufbereitungsort sollte im Fräsator erfolgen. Gemäß Empfehlung des Robert Koch-Instituts (RKI) erfolgt die weitere Aufbereitung bevorzugt maschinell. Schallspitzen Seite 1 von V0_HInfo_DE_Schallspitzen.indd :35 2 SonicLine SonicLine 3 * W przypadku chirurgii należy zwrócić uwagę, które prostnice dźwiękowe mogą być stosowane do zabiegów chirurgicznych. Należy do nich prostnica dźwiękowa SF1LM firmy Komet oraz prostnica SONICflex (seria 2003) firmy KaVo. Jako wiodący na świecie producent instrumentów stomatologicznych, możemy zaproponować Państwu obszerny asortyment produktów. Witamy w świecie końcówek dźwiękowych SonicLine firmy Komet. Przedstawiamy stale poszerzaną ofertę doskonałych końcówek dźwiękowych, stosowanych w ramach zabiegów profilaktycznych, leczenia periodontologicznego, profilaktyki po leczeniu implantologicznym, preparacji zębów pod korony, opracowywania ubytków na powierzchniach stycznych, opracowywania wypełnień, leczenia ortodontycznego, wykonywania licówek, opracowywania bruzd, leczenia endodontycznego oraz chirurgii stomatologicznej. Wszystkie obszary zastosowań zostaną omówione na następnych stronach. 360 SonicLine to doskonałe, wyprodukowane w Niemczech końcówki dźwiękowe, które już na dzień dzisiejszy pokrywają obszerny wachlarz wskazań. Dzięki aktywnej, eliptycznej oscylacji instrumenty te charakteryzują się niezwykłą efektywnością znoszenia materiału. Jednoznaczne oznaczenie instrumentów sprawia, że są one niezwykle łatwe w codziennym użyciu: na końcówce dźwiękowej znajduje się wygrawerowany laserowo numer zamówienia, a końcówki o drobnoziarnistym nasypie diamentowym można rozpoznać po czerwonym punkcie. Ponadto końcówki dźwiękowe można umieszczać w adapterze do płukania, wchodzącym w skład urządzenia do czyszczenia i dezynfekcji Miele. W razie potrzeby mogą Państwo zwrócić się do producenta o udzielenie informacji na temat konserwacji końcówek dźwiękowych. Asortyment SonicLine jest stale powiększany, dlatego też naturalną koleją rzeczy było stworzenie własnej prostnicy dźwiękowej, w której można zastosować każdy rodzaj końcówki dźwiękowej - Airscaler SF1LM. Skaler powietrzny jest niezwykle uniwersalny i wydajny. Bliższe informacje o naszym skalerze SF1LM znajdują się na stronie 22. Ważne wskazówki: Końcówki dźwiękowe* firmy Komet można stosować nie tylko w prostnicach dźwiękowych SF1LM, lecz także w skalerach firmy W&H (z serii Synea ZA-55/L/LM/M lub serii Alegra ST ZE-55RM/BC), w prostnicy SONICflex firmy KaVo (seria 2000 lub 2003) w urządzeniu SIROAIR L firmy Sirona 08/2012 Gebr. Brasseler Germany Printed in Germany V0 Herstellerinformation zur Wiederaufbereitung von resterilisierbaren Instrumenten gemäß DIN EN ISO Stand: 08/12 Revision: 0 Schallspitzen Informacja producenta dot. konserwacji końcówek dźwiękowych Skalery 2 Instrumenty 3 Czyszczenie periodontologiczne implantów 4 Preparacja pod korony 5 Stripping/Shaping 6 Licówki 7 Bruzdy 8 Endodoncja 9 Chirurgia

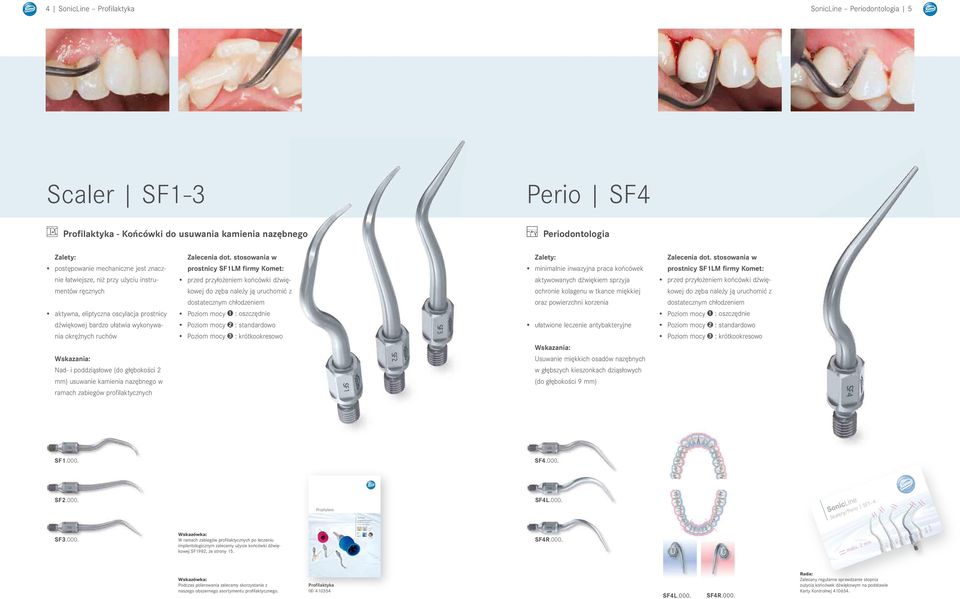

4 410354VO_Prophylaxebroschüre_d_gb.indd :20 4 SonicLine Profilaktyka SonicLine Periodontologia 5 Scaler SF1-3 ª Profilaktyka - Końcówki do usuwania kamienia nazębnego Perio SF4 Periodontologia postępowanie mechaniczne jest znacznie łatwiejsze, niż przy użyciu instrumentów ręcznych aktywna, eliptyczna oscylacja prostnicy dźwiękowej bardzo ułatwia wykonywania okrężnych ruchów Nad- i poddziąsłowe (do głębokości 2 mm) usuwanie kamienia nazębnego w ramach zabiegów profilaktycznych Zalecenia dot. stosowania w prostnicy SF1LM firmy Komet: przed przyłożeniem końcówki dźwiękowej do zęba należy ją uruchomić z dostatecznym chłodzeniem Poziom mocy 1 : oszczędnie Poziom mocy 2 : standardowo Poziom mocy 3 : krótkookresowo minimalnie inwazyjna praca końcówek aktywowanych dźwiękiem sprzyja ochronie kolagenu w tkance miękkiej oraz powierzchni korzenia ułatwione leczenie antybakteryjne Usuwanie miękkich osadów nazębnych w głębszych kieszonkach dziąsłowych (do głębokości 9 mm) Zalecenia dot. stosowania w prostnicy SF1LM firmy Komet: przed przyłożeniem końcówki dźwiękowej do zęba należy ją uruchomić z dostatecznym chłodzeniem Poziom mocy 1 : oszczędnie Poziom mocy 2 : standardowo Poziom mocy 3 : krótkookresowo SF SF Head Unterk. 28,5 SF Prophylaxe. Prophylaxe Ausgewählte Produkte für die Prophylaxe in der Zahnmedizin 1. 3er 2. 3er SF4L.000. SonicLine Skalery/Perio SF1 4 SF4R SF4L SF Wskazówka: W ramach zabiegów profilaktycznych po leczeniu implantologicznym zalecamy użycie końcówki dźwiękowej SF1982, ze strony 15. SF4R.000. maks. 2 mm SF1 SF2 SF3 SF4 3. 3er Wskazówka: Podczas polerowania zalecamy skorzystanie z naszego obszernego asortymentu profilaktycznego. Profilaktyka é SF4L.000. SF4R.000. Rada: Zalecany regularne sprawdzanie stopnia zużycia końcówek dźwiękowym na podstawie Karty Kontrolnej

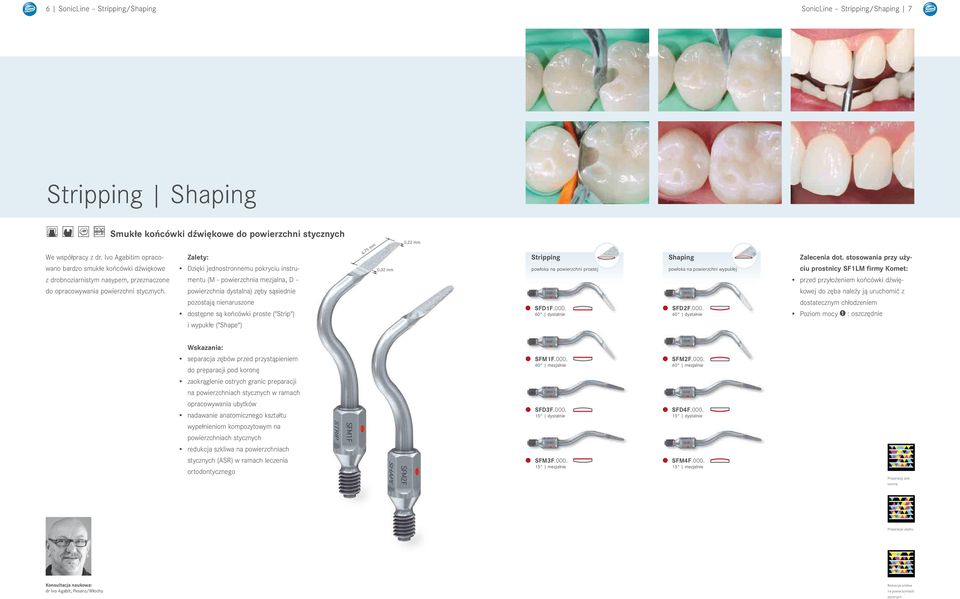

5 6 SonicLine Stripping/Shaping SonicLine Stripping/Shaping 7 Stripping Shaping å º Smukłe końcówki dźwiękowe do powierzchni stycznych We współpracy z dr. Ivo Agabitim opraco- 4,75 mm 0,22 mm Stripping Shaping Zalecenia dot. stosowania przy uży- wano bardzo smukłe końcówki dźwiękowe Dzięki jednostronnemu pokryciu instru- 0,32 mm powłoka na powierzchni prostej powłoka na powierzchni wypukłej ciu prostnicy SF1LM firmy Komet: z drobnoziarnistym nasypem, przeznaczone mentu (M - powierzchnia mezjalna, D przed przyłożeniem końcówki dźwię- do opracowywania powierzchni stycznych. powierzchnia dystalna) zęby sąsiednie kowej do zęba należy ją uruchomić z pozostają nienaruszone dostępne są końcówki proste ("Strip") SFD1F dystalnie SFD2F dystalnie dostatecznym chłodzeniem Poziom mocy 1 : oszczędnie i wypukłe ("Shape") separacja zębów przed przystąpieniem do preparacji pod koronę SFM1F mezjalnie SFM2F mezjalnie zaokrąglenie ostrych granic preparacji na powierzchniach stycznych w ramach opracowywania ubytków nadawanie anatomicznego kształtu SFD3F dystalnie SFD4F dystalnie wypełnieniom kompozytowym na powierzchniach stycznych redukcja szkliwa na powierzchniach stycznych (ASR) w ramach leczenia ortodontycznego SFM3F mezjalnie SFM4F mezjalnie Preparacja pod koronę Preparacja ubytku Konsultacja naukowa: dr Ivo Agabit, Pesaro/Włochy Redukcja szkliwa na powierzchniach stycznych

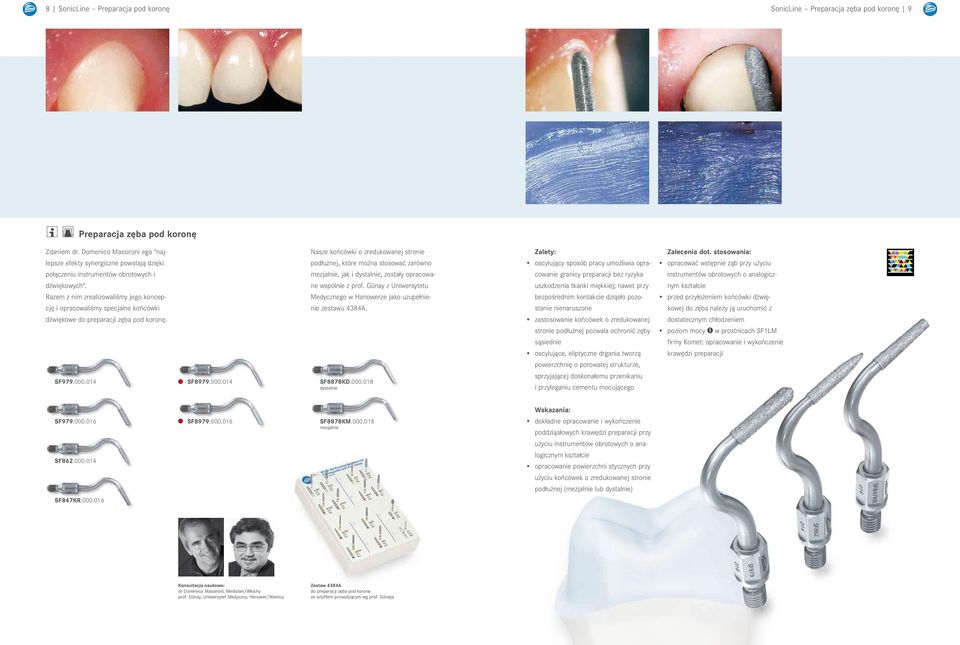

6 8 SonicLine Preparacja pod koronę SonicLine Preparacja zęba pod koronę 9 Ω Preparacja zęba pod koronę Zdaniem dr. Domenico Massironi ego "najlepsze efekty synergiczne powstają dzięki połączeniu instrumentów obrotowych i dźwiękowych". Razem z nim zrealizowaliśmy jego koncepcję i opracowaliśmy specjalne końcówki dźwiękowe do preparacji zęba pod koronę. SF SF Nasze końcówki o zredukowanej stronie podłużnej, które można stosować zarówno mezjalnie, jak i dystalnie, zostały opracowane wspólnie z prof. Günay z Uniwersytetu Medycznego w Hanowerze jako uzupełnienie zestawu 4384A. SF8878KD dystalnie oscylujący sposób pracy umożliwia opracowanie granicy preparacji bez ryzyka uszkodzenia tkanki miękkiej; nawet przy bezpośrednim kontakcie dziąsło pozostanie nienaruszone zastosowanie końcówek o zredukowanej stronie podłużnej pozwala ochronić zęby sąsiednie oscylujące, eliptyczne drgania tworzą powierzchnię o porowatej strukturze, sprzyjającej doskonałemu przenikaniu i przyleganiu cementu mocującego Zalecenia dot. stosowania: opracować wstępnie ząb przy użyciu instrumentów obrotowych o analogicznym kształcie przed przyłożeniem końcówki dźwiękowej do zęba należy ją uruchomić z dostatecznym chłodzeniem poziom mocy 1 w prostnicach SF1LM firmy Komet: opracowanie i wykończenie krawędzi preparacji SF SF SF SF8878KM mezjalnie dokładne opracowanie i wykończenie poddziąsłowych krawędzi preparacji przy użyciu instrumentów obrotowych o analogicznym kształcie opracowanie powierzchni stycznych przy użyciu końcówek o zredukowanej stronie podłużnej (mezjalnie lub dystalnie) SF847KR Konsultacja naukowa: dr Domenico Massironi, Mediolan/Włochy prof. Günay, Uniwersytet Medyczny, Hanower/Niemcy Zestaw 4384A do preparacji zęba pod koronę ze sztyftem prowadzącym wg prof. Günaya

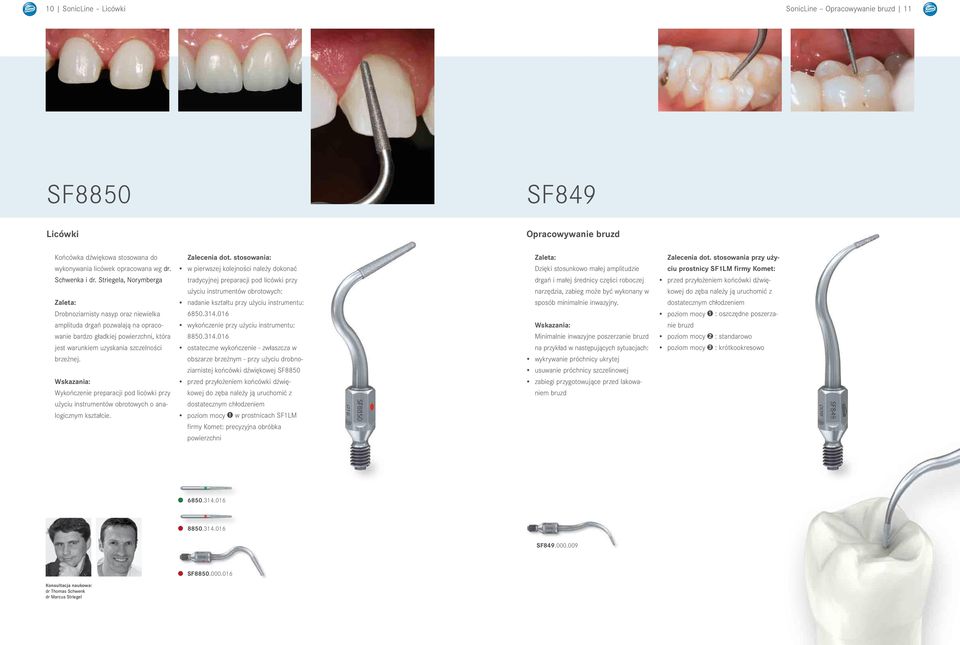

7 10 SonicLine Licówki SonicLine Opracowywanie bruzd 11 SF8850 SF849 Licówki Opracowywanie bruzd Końcówka dźwiękowa stosowana do wykonywania licówek opracowana wg dr. Schwenka i dr. Striegela, Norymberga Zaleta: Drobnoziarnisty nasyp oraz niewielka amplituda drgań pozwalają na opracowanie bardzo gładkiej powierzchni, która jest warunkiem uzyskania szczelności brzeżnej. Wykończenie preparacji pod licówki przy użyciu instrumentów obrotowych o analogicznym kształcie. Zalecenia dot. stosowania: w pierwszej kolejności należy dokonać tradycyjnej preparacji pod licówki przy użyciu instrumentów obrotowych: nadanie kształtu przy użyciu instrumentu: wykończenie przy użyciu instrumentu: ostateczne wykończenie - zwłaszcza w obszarze brzeżnym - przy użyciu drobnoziarnistej końcówki dźwiękowej SF8850 przed przyłożeniem końcówki dźwiękowej do zęba należy ją uruchomić z dostatecznym chłodzeniem poziom mocy 1 w prostnicach SF1LM firmy Komet: precyzyjna obróbka powierzchni Zaleta: Dzięki stosunkowo małej amplitudzie drgań i małej średnicy części roboczej narzędzia, zabieg może być wykonany w sposób minimalnie inwazyjny. Minimalnie inwazyjne poszerzanie bruzd na przykład w następujących sytuacjach: wykrywanie próchnicy ukrytej usuwanie próchnicy szczelinowej zabiegi przygotowujące przed lakowaniem bruzd Zalecenia dot. stosowania przy użyciu prostnicy SF1LM firmy Komet: przed przyłożeniem końcówki dźwiękowej do zęba należy ją uruchomić z dostatecznym chłodzeniem poziom mocy 1 : oszczędne poszerzanie bruzd poziom mocy 2 : standarowo poziom mocy 3 : krótkookresowo SF SF Konsultacja naukowa: dr Thomas Schwenk dr Marcus Striegel

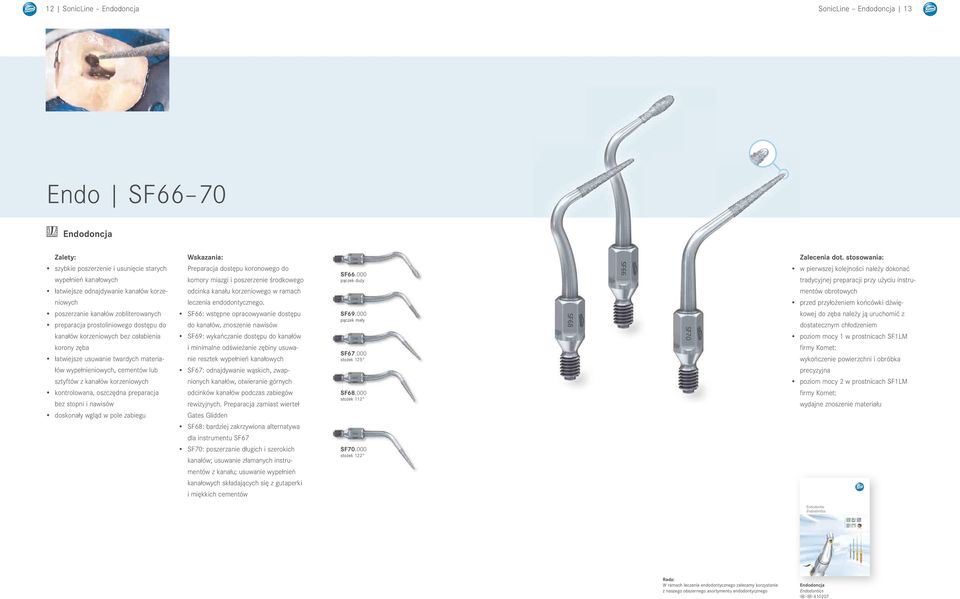

8 410207V0_BRO_DE_EN_Endodontie.indd :05 12 SonicLine Endodoncja SonicLine Endodoncja 13 Endo SF66 70 ƒ Endodoncja szybkie poszerzenie i usunięcie starych wypełnień kanałowych łatwiejsze odnajdywanie kanałów korzeniowych poszerzanie kanałów zobliterowanych preparacja prostoliniowego dostępu do kanałów korzeniowych bez osłabienia korony zęba łatwiejsze usuwanie twardych materiałów wypełnieniowych, cementów lub sztyftów z kanałów korzeniowych kontrolowana, oszczędna preparacja bez stopni i nawisów doskonały wgląd w pole zabiegu Preparacja dostępu koronowego do komory miazgi i poszerzenie środkowego odcinka kanału korzeniowego w ramach leczenia endodontycznego. SF66: wstępne opracowywanie dostępu do kanałów, znoszenie nawisów SF69: wykańczanie dostępu do kanałów i minimalne odświeżanie zębiny usuwanie resztek wypełnień kanałowych SF67: odnajdywanie wąskich, zwapnionych kanałów, otwieranie górnych odcinków kanałów podczas zabiegów rewizyjnych. Preparacja zamiast wierteł Gates Glidden SF68: bardziej zakrzywiona alternatywa dla instrumentu SF67 SF70: poszerzanie długich i szerokich kanałów; usuwanie złamanych instrumentów z kanału; usuwanie wypełnień kanałowych składających się z gutaperki i miękkich cementów SF pączek duży SF pączek mały SF stożek 125 SF stożek 112 SF stożek 122 Zalecenia dot. stosowania: w pierwszej kolejności należy dokonać tradycyjnej preparacji przy użyciu instrumentów obrotowych przed przyłożeniem końcówki dźwiękowej do zęba należy ją uruchomić z dostatecznym chłodzeniem poziom mocy 1 w prostnicach SF1LM firmy Komet: wykończenie powierzchni i obróbka precyzyjna poziom mocy 2 w prostnicach SF1LM firmy Komet: wydajne znoszenie materiału Endodontie Endodontics Rada: W ramach leczenia endodontycznego zalecamy korzystanie z naszego obszernego asortymentu endodontycznego Endodoncja Endodontics é è

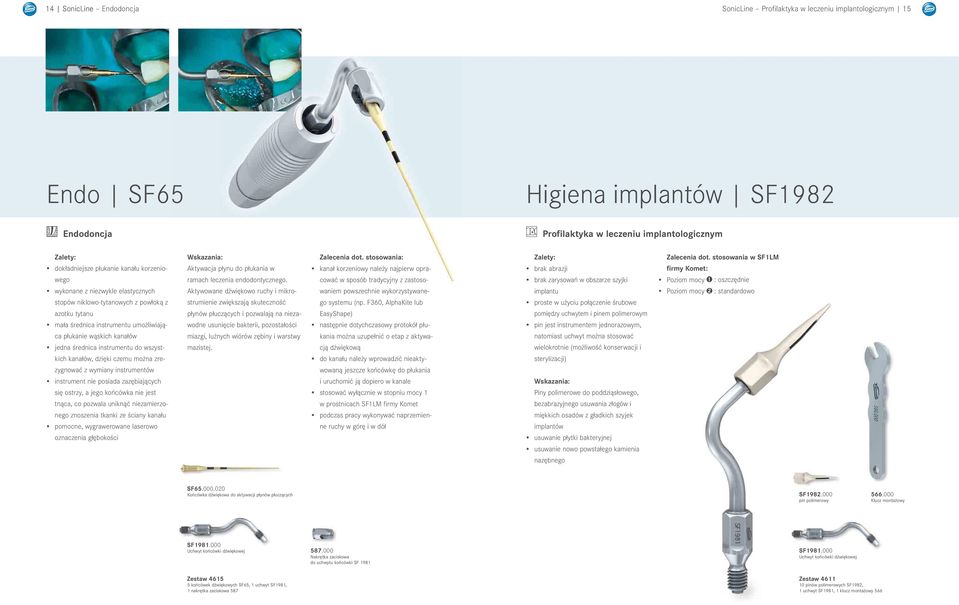

9 14 SonicLine Endodoncja SonicLine Profilaktyka w leczeniu implantologicznym 15 Endo SF65 Higiena implantów SF1982 ƒ Endodoncja ª Profilaktyka w leczeniu implantologicznym dokładniejsze płukanie kanału korzeniowego wykonane z niezwykle elastycznych stopów niklowo-tytanowych z powłoką z azotku tytanu mała średnica instrumentu umożliwiająca płukanie wąskich kanałów jedna średnica instrumentu do wszystkich kanałów, dzięki czemu można zrezygnować z wymiany instrumentów instrument nie posiada zazębiających się ostrzy, a jego końcówka nie jest tnąca, co pozwala uniknąć niezamierzonego znoszenia tkanki ze ściany kanału pomocne, wygrawerowane laserowo oznaczenia głębokości Aktywacja płynu do płukania w ramach leczenia endodontycznego. Aktywowane dźwiękowo ruchy i mikrostrumienie zwiększają skuteczność płynów płuczących i pozwalają na niezawodne usunięcie bakterii, pozostałości miazgi, luźnych wiórów zębiny i warstwy mazistej. Zalecenia dot. stosowania: kanał korzeniowy należy najpierw opracować w sposób tradycyjny z zastosowaniem powszechnie wykorzystywanego systemu (np. F360, AlphaKite lub EasyShape) następnie dotychczasowy protokół płukania można uzupełnić o etap z aktywacją dźwiękową do kanału należy wprowadzić nieaktywowaną jeszcze końcówkę do płukania i uruchomić ją dopiero w kanale stosować wyłącznie w stopniu mocy 1 w prostnicach SF1LM firmy Komet podczas pracy wykonywać naprzemienne ruchy w górę i w dół brak abrazji brak zarysowań w obszarze szyjki implantu proste w użyciu połączenie śrubowe pomiędzy uchwytem i pinem polimerowym pin jest instrumentem jednorazowym, natomiast uchwyt można stosować wielokrotnie (możliwość konserwacji i sterylizacji) Piny polimerowe do poddziąsłowego, bezabrazyjnego usuwania złogów i miękkich osadów z gładkich szyjek implantów usuwanie płytki bakteryjnej usuwanie nowo powstałego kamienia nazębnego Zalecenia dot. stosowania w SF1LM firmy Komet: Poziom mocy 1 : oszczędnie Poziom mocy 2 : standardowo SF Końcówka dźwiękowa do aktywacji płynów płuczących SF pin polimerowy Klucz montażowy SF Uchwyt końcówki dźwiękowej Nakrętka zaciskowa do uchwytu końcówki SF 1981 SF Uchwyt końcówki dźwiękowej Zestaw końcówek dźwiękowych SF65, 1 uchwyt SF1981, 1 nakrętka zaciskowa 587 Zestaw pinów polimerowych SF1982, 1 uchwyt SF1981, 1 klucz montażowy 566

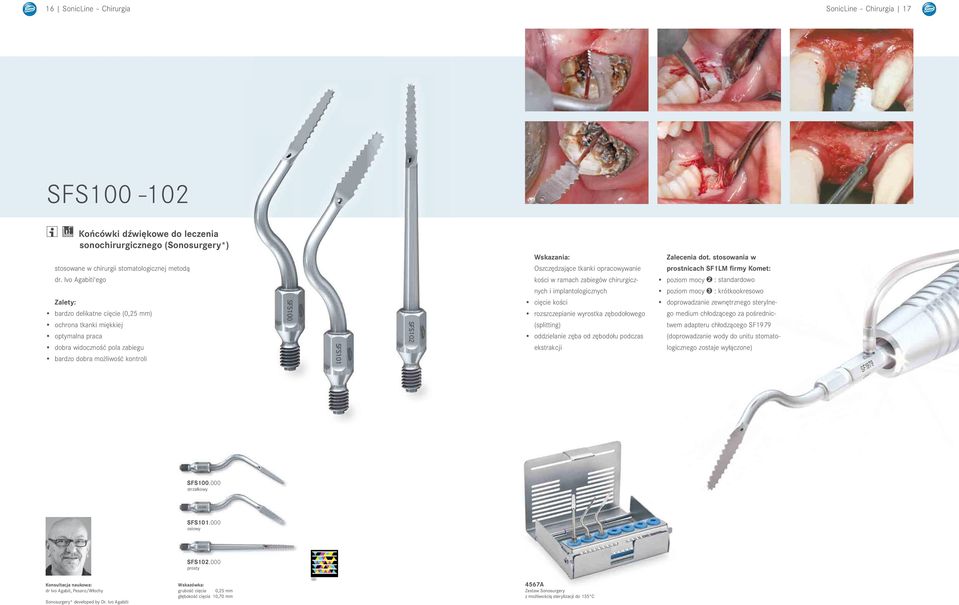

10 16 SonicLine Chirurgia SonicLine Chirurgia 17 SFS Ω Końcówki dźwiękowe do leczenia sonochirurgicznego (Sonosurgery*) stosowane w chirurgii stomatologicznej metodą dr. Ivo Agabiti'ego bardzo delikatne cięcie (0,25 mm) ochrona tkanki miękkiej optymalna praca dobra widoczność pola zabiegu bardzo dobra możliwość kontroli Oszczędzające tkanki opracowywanie kości w ramach zabiegów chirurgicznych i implantologicznych cięcie kości rozszczepianie wyrostka zębodołowego (splitting) oddzielanie zęba od zębodołu podczas ekstrakcji Zalecenia dot. stosowania w prostnicach SF1LM firmy Komet: poziom mocy 2 : standardowo poziom mocy 3 : krótkookresowo doprowadzanie zewnętrznego sterylnego medium chłodzącego za pośrednictwem adapteru chłodzącego SF1979 (doprowadzanie wody do unitu stomatologicznego zostaje wyłączone) SFS strzałkowy SFS osiowy SFS prosty Konsultacja naukowa: dr Ivo Agabit, Pesaro/Włochy Sonosurgery* developed by Dr. Ivo Agabiti Wskazówka: grubość cięcia 0,25 mm głębokość cięcia 10,70 mm è 4567A Zestaw Sonosurgery z możliwością sterylizacji do 135 C

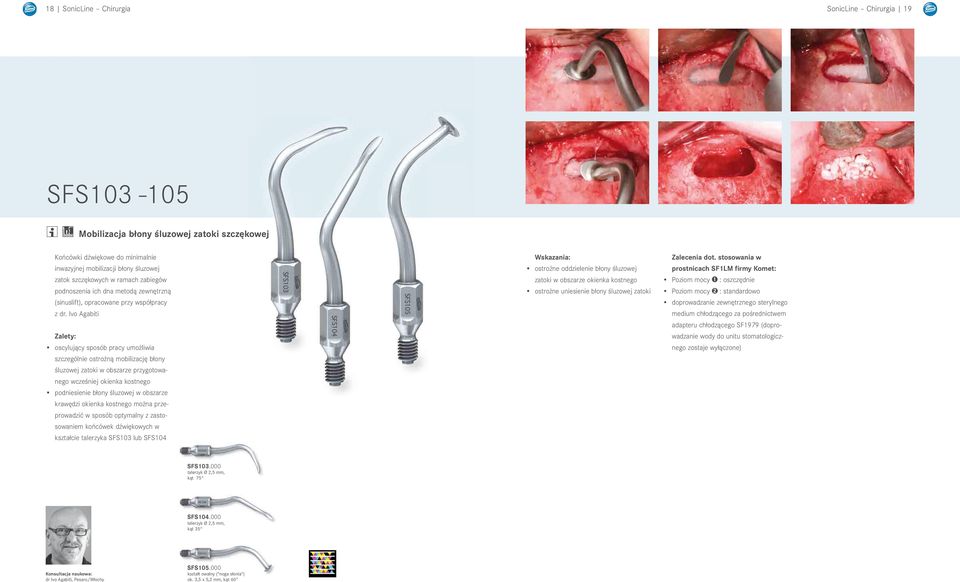

11 18 SonicLine Chirurgia SonicLine Chirurgia 19 SFS Ω Mobilizacja błony śluzowej zatoki szczękowej Końcówki dźwiękowe do minimalnie inwazyjnej mobilizacji błony śluzowej zatok szczękowych w ramach zabiegów podnoszenia ich dna metodą zewnętrzną (sinuslift), opracowane przy współpracy z dr. Ivo Agabiti oscylujący sposób pracy umożliwia szczególnie ostrożną mobilizację błony śluzowej zatoki w obszarze przygotowanego wcześniej okienka kostnego podniesienie błony śluzowej w obszarze krawędzi okienka kostnego można przeprowadzić w sposób optymalny z zastosowaniem końcówek dźwiękowych w kształcie talerzyka SFS103 lub SFS104 ostrożne oddzielenie błony śluzowej zatoki w obszarze okienka kostnego ostrożne uniesienie błony śluzowej zatoki Zalecenia dot. stosowania w prostnicach SF1LM firmy Komet: Poziom mocy 1 : oszczędnie Poziom mocy 2 : standardowo doprowadzanie zewnętrznego sterylnego medium chłodzącego za pośrednictwem adapteru chłodzącego SF1979 (doprowadzanie wody do unitu stomatologicznego zostaje wyłączone) SFS talerzyk Ø 2,5 mm, kąt 75 SFS talerzyk Ø 2,5 mm, kąt 35 Konsultacja naukowa: dr Ivo Agabiti, Pesaro/Włochy SFS kształt owalny ("noga słonia") ok. 3,5 x 5,2 mm, kąt 60

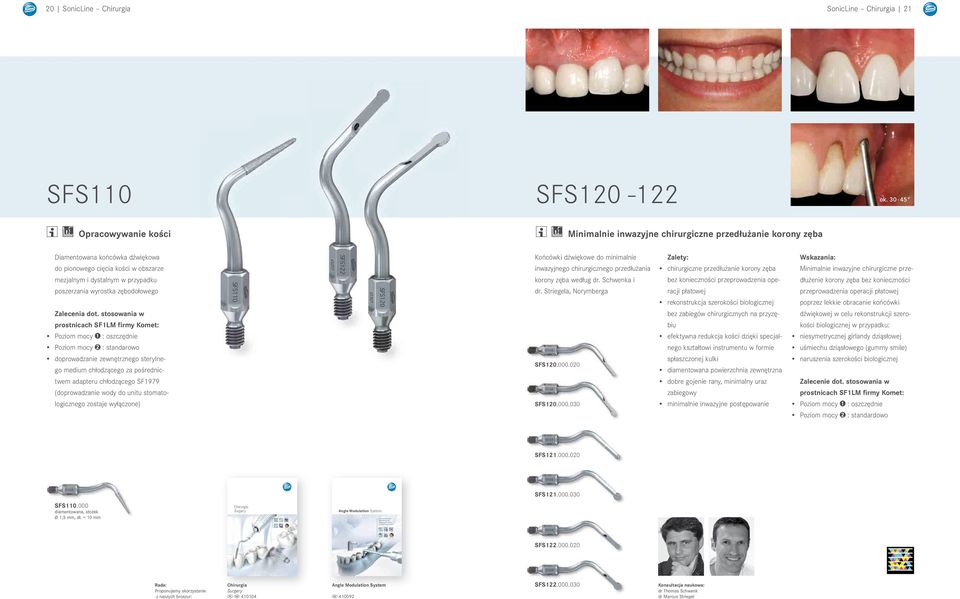

12 410102V0_BRO_DE_EN_Chirurgie.indd : V0_BRO_DE_Angle-Modulation.indd :17 20 SonicLine Chirurgia SonicLine Chirurgia 21 SFS110 SFS ok Ω Opracowywanie kości Ω Minimalnie inwazyjne chirurgiczne przedłużanie korony zęba Diamentowana końcówka dźwiękowa do pionowego cięcia kości w obszarze mezjalnym i dystalnym w przypadku poszerzania wyrostka zębodołowego Zalecenia dot. stosowania w prostnicach SF1LM firmy Komet: Poziom mocy 1 : oszczędnie Poziom mocy 2 : standarowo doprowadzanie zewnętrznego sterylnego medium chłodzącego za pośrednictwem adapteru chłodzącego SF1979 (doprowadzanie wody do unitu stomatologicznego zostaje wyłączone) Końcówki dźwiękowe do minimalnie inwazyjnego chirurgicznego przedłużania korony zęba według dr. Schwenka i dr. Striegela, Norymberga SFS SFS chirurgiczne przedłużanie korony zęba bez konieczności przeprowadzenia operacji płatowej rekonstrukcja szerokości biologicznej bez zabiegów chirurgicznych na przyzębiu efektywna redukcja kości dzięki specjalnego kształtowi instrumentu w formie spłaszczonej kulki diamentowana powierzchnia zewnętrzna dobre gojenie rany, minimalny uraz zabiegowy minimalnie inwazyjne postępowanie Minimalnie inwazyjne chirurgiczne przedłużenie korony zęba bez konieczności przeprowadzenia operacji płatowej poprzez lekkie obracanie końcówki dźwiękowej w celu rekonstrukcji szerokości biologicznej w przypadku: niesymetrycznej girlandy dziąsłowej uśmiechu dziąsłowego (gummy smile) naruszenia szerokości biologicznej Zalecenie dot. stosowania w prostnicach SF1LM firmy Komet: Poziom mocy 1 : oszczędnie Poziom mocy 2 : standardowo SFS SFS SFS diamentowana, stożek Ø 1,5 mm, dł. = 10 mm Chirurgie Surgery Angle Modulation System. zur minimalinvasiven Verbreiterung des Alveolarkamms nach Dr. Ernst Fuchs Schaller SFS Rada: Proponujemy skorzystanie z naszych broszur: Chirurgia Surgery ô è Angle Modulation System é SFS Konsultacja naukowa: dr Thomas Schwenk dr Marcus Striegel

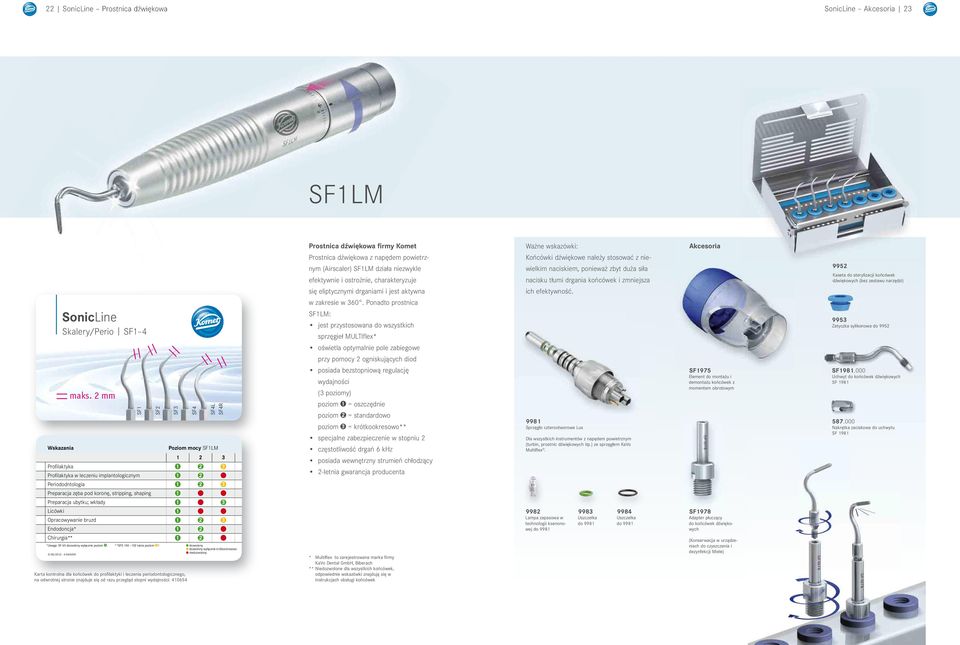

13 22 SonicLine Prostnica dźwiękowa SonicLine Akcesoria 23 SF1LM SonicLine Skalery/Perio SF1 4 maks. 2 mm SF1 SF2 SF3 SF4 SF4L SF4R Wskazania Poziom mocy SF1LM V0_Pruefkarte_Sonicline_PL_90x55.indd :52 Profilaktyka Profilaktyka w leczeniu implantologicznym Periododntologia Preparacja zęba pod koronę, stripping, shaping Preparacja ubytku; wkłady Licówki Opracowywanie bruzd Endodoncja* Chirurgia** *Uwaga: SF 65 dozwolony wyłącznie poziom 1. **SFS także poziom 3! 08/ V0 Karta kontrolna dla końcówek do profilaktyki i leczenia periodontologicznego, na odwrotnej stronie znajduje się od razu przegląd stopni wydajności: dozwolony 0 dozwolony wyłącznie krótkookresowo 0 niedozwolony Prostnica dźwiękowa firmy Komet Prostnica dźwiękowa z napędem powietrznym (Airscaler) SF1LM działa niezwykle efektywnie i ostrożnie, charakteryzuje się eliptycznymi drganiami i jest aktywna w zakresie w 360. Ponadto prostnica SF1LM: jest przystosowana do wszystkich sprzęgieł MULTIflex* oświetla optymalnie pole zabiegowe przy pomocy 2 ogniskujących diod posiada bezstopniową regulację wydajności (3 poziomy) poziom 1 = oszczędnie poziom 2 = standardowo poziom 3 = krótkookresowo** specjalne zabezpieczenie w stopniu 2 częstotliwość drgań 6 khz posiada wewnętrzny strumień chłodzący 2-letnia gwarancja producenta * Multiflex to zarejestrowana marka firmy KaVo Dental GmbH, Biberach ** Niedozwolone dla wszystkich końcówek, odpowiednie wskazówki znajdują się w instrukcjach obsługi końcówek Ważne wskazówki: Końcówki dźwiękowe należy stosować z niewielkim naciskiem, ponieważ zbyt duża siła nacisku tłumi drgania końcówek i zmniejsza ich efektywność Sprzęgło czterootworowe Lux Dla wszystkich instrumentów z napędem powietrznym (turbin, prostnic dźwiękowych itp.) ze sprzęgłem KaVo Multiflex Lampa zapasowa w technologii ksenonowej do 9981 Uszczelka do 9981 Uszczelka do 9981 Akcesoria SF1975 Element do montażu i demontażu końcówek z momentem obrotowym SF1978 Adapter płuczący do końcówek dźwiękowych (Konserwacja w urządzeniach do czyszczenia i dezynfekcji Miele) 9952 Kaseta do sterylizacji końcówek dźwiękowych (bez zestawu narzędzi) 9953 Zatyczka sylikonowa do 9952 SF Uchwyt do końcówek dźwiękowych SF Nakrętka zaciskowa do uchwytu SF V0_Pruefkarte_Sonicline_PL_90x55.indd :52

14 410102V0_BRO_DE_EN_Chirurgie.indd : VO_Prophylaxebroschüre_d_gb.indd : V0_BRO_DE_Angle-Modulation.indd :17 A selection of special instruments for orthodontic treatment V0_BRO_DE_EN_KFO.indd : V0_BRO_DE_EN_Endodontie.indd :05 Hersteller: Produkte: Begrenzung der Wiederaufbereitung: Arbeitsplatz: Aufbewahrung und Transport: Reinigung und Desinfektion: Gebr. Brasseler GmbH & Co. KG Trophagener Weg Lemgo Tel.: +49 (0) Fax: +49 (0) info@brasseler.de Diese Herstellerinformation gilt für alle von Gebr. Brasseler gelieferten Schallspitzen und Kühladapter. Je nach Anwendungsbereich sind diese der Risikogruppe Semikritisch B (z. B. Spitzen für die Prophylaxe, Fissurenbearbeitung, Approximalflächenbearbeitung, Kavitäten-, Veneer- bzw. Kronenstumpfpräparation) bzw. Kritisch B (z. B. Spitzen für chirurgische, parodontologische oder endodontische Maßnahmen) zuzuordnen. Wichtiger Hinweis: Bei der Reinigung von Schallspitzen und Kühladaptern ist besondere Sorgfalt erforderlich! Unsteril gelieferte Schallspitzen und Kühladapter sind vor dem erstmaligen Gebrauch aufzubereiten. Das Ende der Produktlebensdauer wird von Verschleiß und Beschädigung durch den Gebrauch bestimmt. Häufiges Wiederaufbereiten hat keine leistungsbeeinflussenden Auswirkungen auf diese Instrumente. Hygienewirksame Maßnahmen gemäß länderspezifischer Vorgaben sind einzuhalten. Schallspitzen und Kühladapter unmittelbar nach der Anwendung am Patienten in den mit einem geeigneten Reinigungs-/Desinfektionsmittel (z. B. Komet DC1/alkalisch, aldehydfrei) befüllten Fräsator geben. Das Einlegen verhindert das Antrocknen von Rückständen (Proteinfixierung). Schallspitzen und Kühladapter beim Einlegen schräg halten, um das Eindringen der Flüssigkeit in die Hohlräume zu gewährleisten. Es wird empfohlen, die Wiederaufbereitung der Instrumente spätestens eine Stunde nach Anwendung vorzunehmen. Der Transport der Instru mente zum Aufbereitungsort sollte im Fräsator erfolgen. Gemäß Empfehlung des Robert Koch-Instituts (RKI) erfolgt die weitere Aufbereitung bevorzugt maschinell. Schallspitzen Seite 1 von V0_HInfo_DE_Schallspitzen.indd :35 24 SonicLine Akcesoria Akcesoria Ważne wskazówki: doprowadzanie zewnętrznego sterylnego medium chłodzącego za pośrednictwem adapteru do chłodzenia SF1979 (doprowadzanie wody unitu stomatologicznego zostaje wyłączone) Rada: Zachęcamy do skorzystania z naszych broszur: Chirurgie Surgery Angle Modulation System. zur minimalinvasiven Verbreiterung des Alveolarkamms nach Dr. Ernst Fuchs Schaller Endodontie Endodontics Chirurgia Surgery ô è Angle Modulation System é Endodoncja Endodontics é è Head Unterk. 28,5 Herstellerinformation zur Wiederaufbereitung von resterilisierbaren Instrumenten gemäß DIN EN ISO er Zestaw Adapter chłodzący SF1979 Sprzęgło na turbinę z rurkami dla służący do doprowadzania zewnętrznego medium chłodzącego z klu- (Multiflex ) zewnętrznego medium chłodzącego czem montażowym 566 SF Adapter płuczący Uszczelka do 9969 do SF1976 Prophylaxe. Prophylaxe Ausgewählte Produkte für die Prophylaxe in der Zahnmedizin 2. 3er Kieferorthopädie Orthodontics Ausgewählte Produkte für die kieferorthopädische Behandlung Stand: 08/12 Revision: 0 Schallspitzen 3. 3er 08/2012 Gebr. Brasseler Germany Printed in Germany V0 Profilaktyka é Ortodoncja Orthodontics é è Informacja producenta dot. końcówek dźwiękowych ô SF1977 Adapter płuczący do adaptera chłodzącego SF1979 (Konserwacja w urządzeniach do czyszczenia i sterylizacji Miele)

15 Komet Dental Gebr. Brasseler GmbH & Co. KG Trophagener Weg Lemgo Postfach Lemgo Germany Eksport: Telefon +49 (0) Telefax +49 (0) E V00/$ / V0
