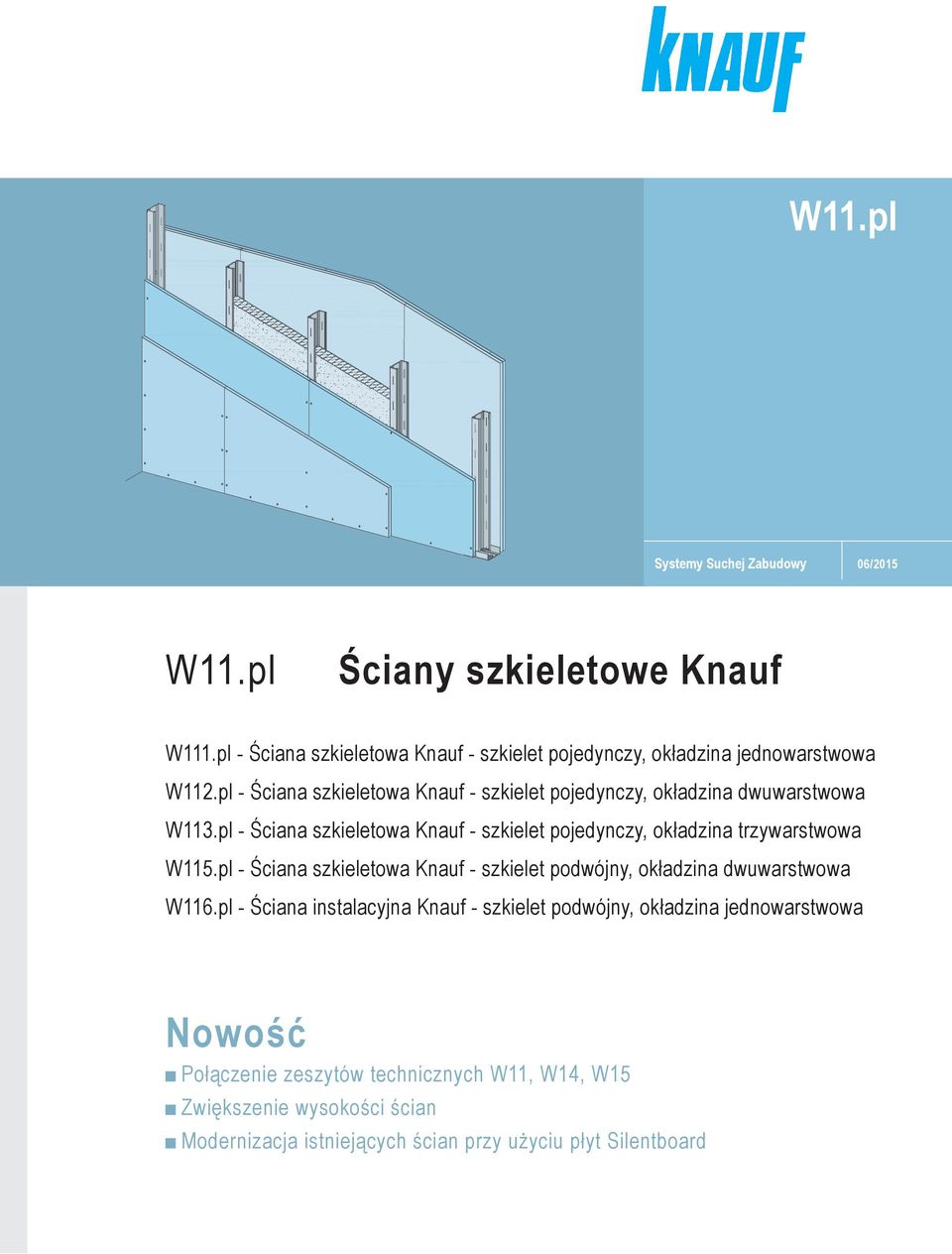

1 W11.pl Systey Suchej Zabudowy 06/2015 W11.pl Ściany szkieletowe Knauf W111.pl Ściana szkieletowa Knauf szkielet pojedynczy, okładzina jednowarstwowa W112.pl Ściana szkieletowa Knauf szkielet pojedynczy, okładzina dwuwarstwowa W113.pl Ściana szkieletowa Knauf szkielet pojedynczy, okładzina trzywarstwowa W115.pl Ściana szkieletowa Knauf szkielet podwójny, okładzina dwuwarstwowa W116.pl Ściana instalacyjna Knauf szkielet podwójny, okładzina jednowarstwowa Nowość Połączenie zeszytów technicznych W11, W14, W15 Zwiększenie wysokości ścian Modernizacja istniejących ścian przy użyciu płyt Silentboard

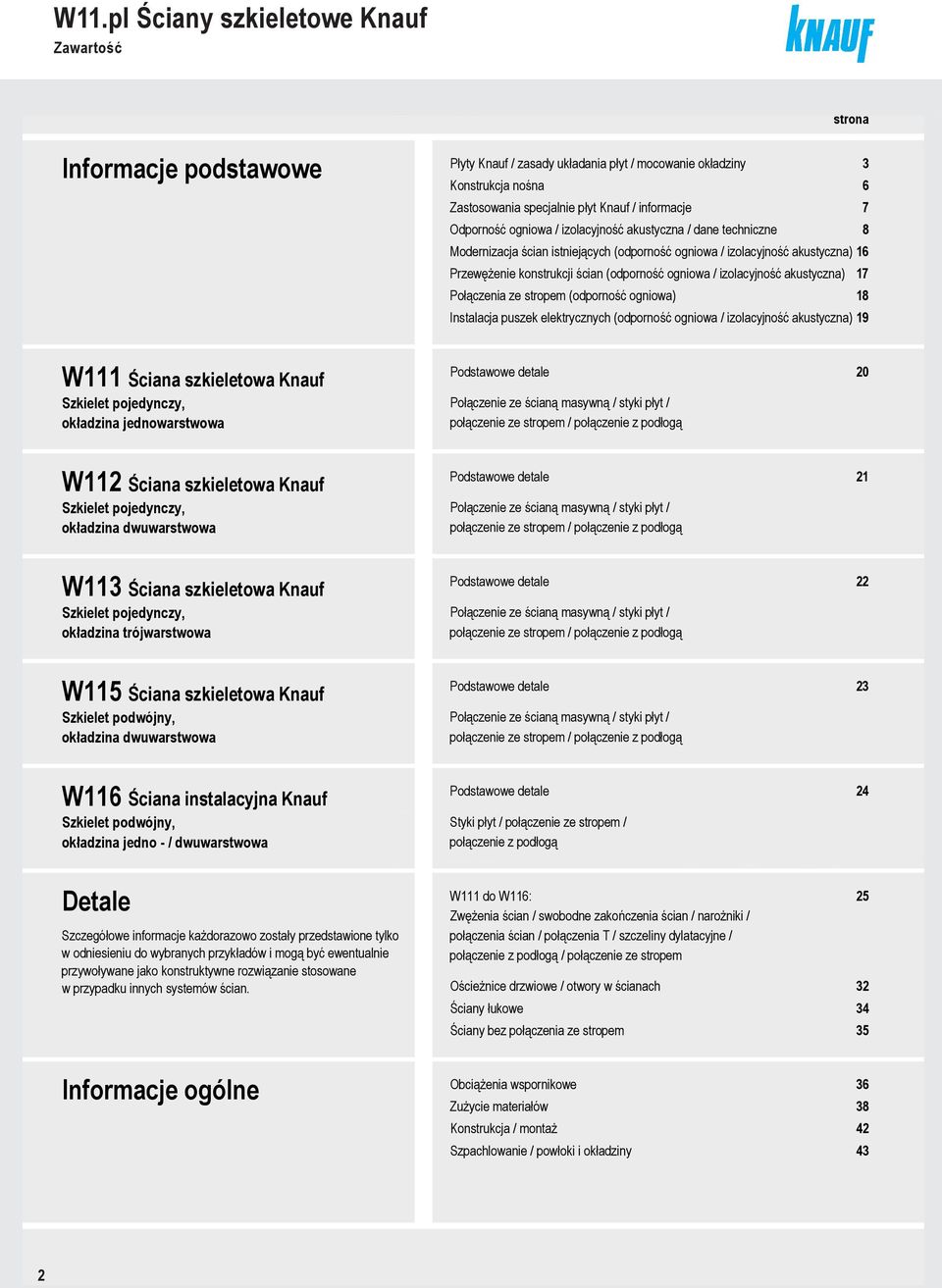

2 W11 Ściany szkieletowe Knauf Zawartość Zawartość strona Inforacje podstawowe Płyty Knauf / zasady układania płyt / ocowanie okładziny 3 Konstrukcja nośna 6 Zastosowania specjalnie płyt Knauf / inforacje 7 Odporność ogniowa / izolacyjność akustyczna / dane techniczne 8 Modernizacja ścian istniejących (odporność ogniowa / izolacyjność akustyczna) 16 Przewężenie konstrukcji ścian (odporność ogniowa / izolacyjność akustyczna) 17 Połączenia ze strope (odporność ogniowa) 18 Instalacja puszek elektrycznych (odporność ogniowa / izolacyjność akustyczna) 19 W111 Szkielet pojedynczy, okładzina jednowarstwowa W112 Szkielet pojedynczy, okładzina dwuwarstwowa W113 Ściana szkieletowa Knauf Ściana szkieletowa Knauf Ściana szkieletowa Knauf Szkielet pojedynczy, okładzina trójwarstwowa Podstawowe detale Połączenie ze ścianą asywną / styki płyt / połączenie ze strope / połączenie z podłogą Podstawowe detale Połączenie ze ścianą asywną / styki płyt / połączenie ze strope / połączenie z podłogą Podstawowe detale Połączenie ze ścianą asywną / styki płyt / połączenie ze strope / połączenie z podłogą W115 Szkielet podwójny, okładzina dwuwarstwowa W116 Ściana szkieletowa Knauf Ściana instalacyjna Knauf Szkielet podwójny, okładzina jedno / dwuwarstwowa Podstawowe detale 23 Połączenie ze ścianą asywną / styki płyt / połączenie ze strope / połączenie z podłogą Podstawowe detale 24 Styki płyt / połączenie ze strope / połączenie z podłogą W111 do W116: Detale Zwężenia ścian / swobodne zakończenia ścian / narożniki / 25 Szczegółowe inforacje każdorazowo zostały przedstawione tylko w odniesieniu do wybranych przykładów i ogą być ewentualnie przywoływane jako konstruktywne rozwiązanie stosowane w przypadku innych systeów ścian. połączenia ścian / połączenia T / szczeliny dylatacyjne / połączenie z podłogą / połączenie ze strope Ościeżnice drzwiowe / otwory w ścianach Ściany łukowe Ściany bez połączenia ze strope Inforacje ogólne Obciążenia wspornikowe Zużycie ateriałów Konstrukcja / ontaż 42 Szpachlowanie / powłoki i okładziny 43 2

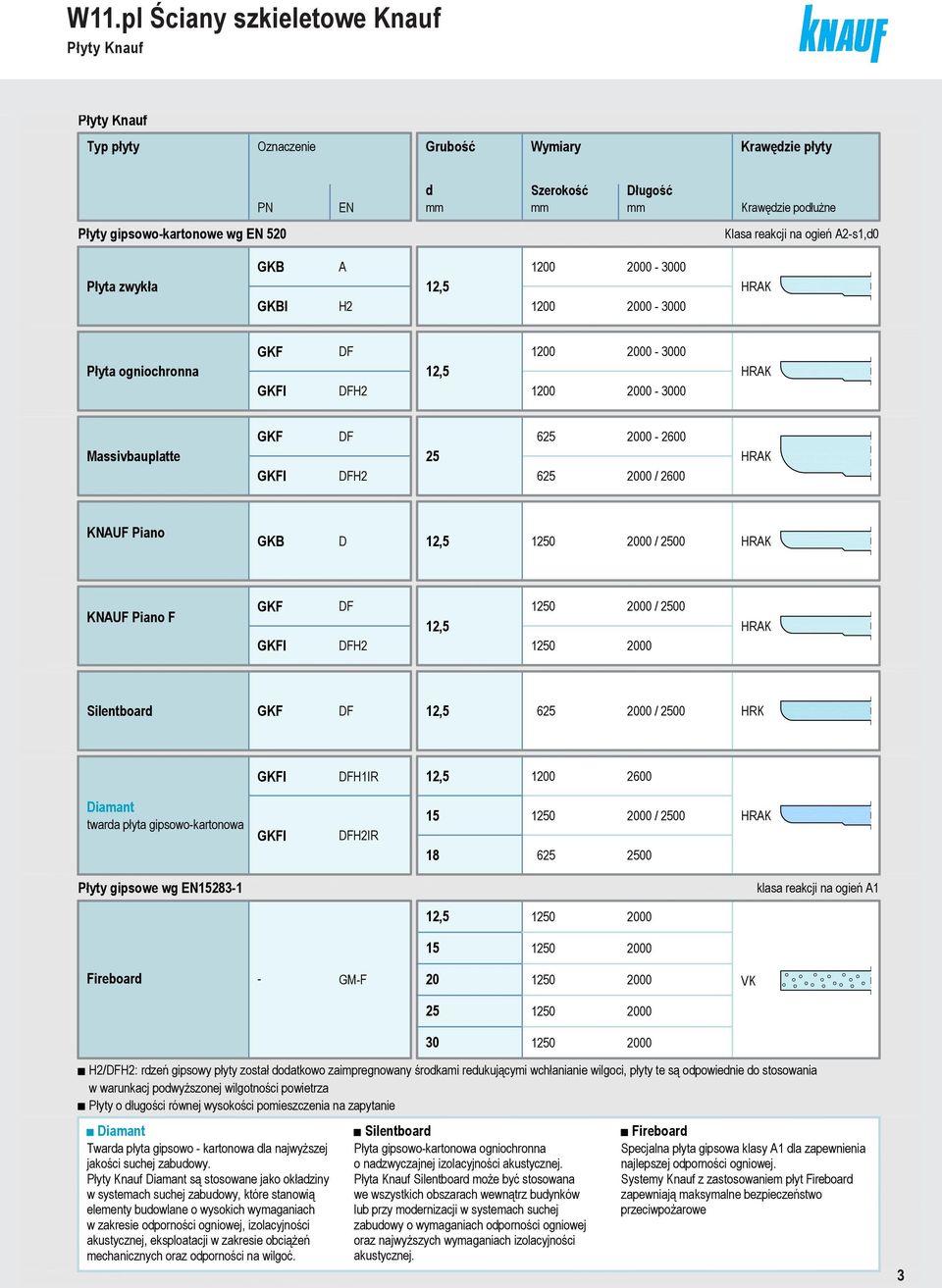

3 W11 Ściany szkieletowe Knauf Płyty Knauf Płyty Knauf Płyty Knauf Typ płyty Oznaczenie Grubość Wyiary Krawędzie płyty PN EN d Szerokość Długość Krawędzie podłużne Płyty gipsowokartonowe wg EN 520 Klasa reakcji na ogień A2s1,d0 GKB A Płyta zwykła 12,5 GKBI H HRAK Płyta ogniochronna GKF GKFI DF DFH2 12, HRAK Massivbauplatte GKF GKFI DF DFH / 2 HRAK KNAUF Piano GKB D 12, / 2500 HRAK KNAUF Piano F GKF GKFI DF DFH2 12, / HRAK Silentboard GKF DF 12, / 2500 HRK GKFI DFH1IR 12, Diaant twarda płyta gipsowokartonowa GKFI DFH2IR / 2500 HRAK Płyty gipsowe wg EN klasa reakcji na ogień A1 12, Fireboard GMF VK H2/DFH2: rdzeń gipsowy płyty został dodatkowo zaipregnowany środkai redukującyi wchłanianie wilgoci, płyty te są odpowiednie do stosowania w warunkacj podwyższonej wilgotności powietrza Płyty o długości równej wysokości poieszczenia na zapytanie Diaant Twarda płyta gipsowo kartonowa dla najwyższej jakości suchej zabudowy. Płyty Knauf Diaant są stosowane jako okładziny w systeach suchej zabudowy, które stanowią eleenty budowlane o wysokich wyaganiach w zakresie odporności ogniowej, izolacyjności akustycznej, eksploatacji w zakresie obciążeń echanicznych oraz odporności na wilgoć. Silentboard Płyta gipsowokartonowa ogniochronna o nadzwyczajnej izolacyjności akustycznej. Płyta Knauf Silentboard oże być stosowana we wszystkich obszarach wewnątrz budynków lub przy odernizacji w systeach suchej zabudowy o wyaganiach odporności ogniowej oraz najwyższych wyaganiach izolacyjności akustycznej. Fireboard Specjalna płyta gipsowa klasy A1 dla zapewnienia najlepszej odporności ogniowej. Systey Knauf z zastosowanie płyt Fireboard zapewniają aksyalne bezpieczeństwo przeciwpożarowe 3

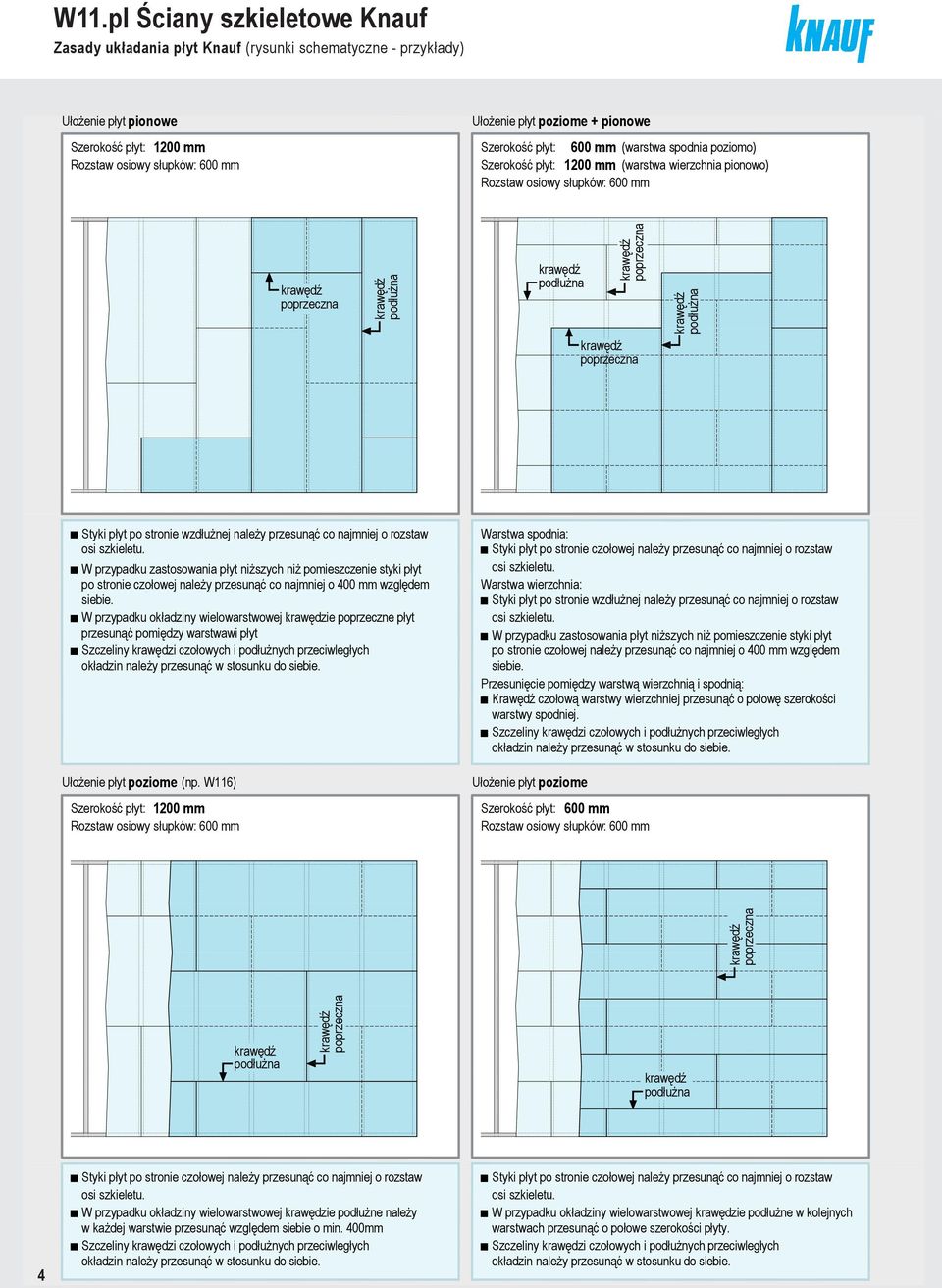

4 W11 Ściany szkieletowe Knauf Zasady układania płyt Knauf (rysunki scheatyczne przykłady) Zasady układania płyt Knauf (rysunki scheatyczne przykłady) Ułożenie płyt pionowe Ułożenie płyt pozioe + pionowe Szerokość płyt: 1200 Szerokość płyt: (warstwa spodnia pozioo) Rozstaw osiowy słupków: Szerokość płyt: 1200 (warstwa wierzchnia pionowo) Rozstaw osiowy słupków: krawędź poprzeczna krawędź podłużna krawędź podłużna krawędź poprzeczna krawędź podłużna krawędź poprzeczna Styki płyt po stronie wzdłużnej należy przesunąć co najniej o rozstaw osi szkieletu. W przypadku zastosowania płyt niższych niż poieszczenie styki płyt po stronie czołowej należy przesunąć co najniej o 400 względe siebie. W przypadku okładziny wielowarstwowej krawędzie poprzeczne płyt przesunąć poiędzy warstwawi płyt Szczeliny krawędzi czołowych i podłużnych przeciwległych okładzin należy przesunąć w stosunku do siebie. Warstwa spodnia: Styki płyt po stronie czołowej należy przesunąć co najniej o rozstaw osi szkieletu. Warstwa wierzchnia: Styki płyt po stronie wzdłużnej należy przesunąć co najniej o rozstaw osi szkieletu. W przypadku zastosowania płyt niższych niż poieszczenie styki płyt po stronie czołowej należy przesunąć co najniej o 400 względe siebie. Przesunięcie poiędzy warstwą wierzchnią i spodnią: Krawędź czołową warstwy wierzchniej przesunąć o połowę szerokości warstwy spodniej. Szczeliny krawędzi czołowych i podłużnych przeciwległych okładzin należy przesunąć w stosunku do siebie. Ułożenie płyt pozioe (np. W116) Ułożenie płyt pozioe Szerokość płyt: 1200 Szerokość płyt: Rozstaw osiowy słupków: Rozstaw osiowy słupków: krawędź poprzeczna krawędź podłużna krawędź poprzeczna krawędź podłużna 4 Styki płyt po stronie czołowej należy przesunąć co najniej o rozstaw osi szkieletu. W przypadku okładziny wielowarstwowej krawędzie podłużne należy w każdej warstwie przesunąć względe siebie o in. 400 Szczeliny krawędzi czołowych i podłużnych przeciwległych okładzin należy przesunąć w stosunku do siebie. Styki płyt po stronie czołowej należy przesunąć co najniej o rozstaw osi szkieletu. W przypadku okładziny wielowarstwowej krawędzie podłużne w kolejnych warstwach przesunąć o połowe szerokości płyty. Szczeliny krawędzi czołowych i podłużnych przeciwległych okładzin należy przesunąć w stosunku do siebie.

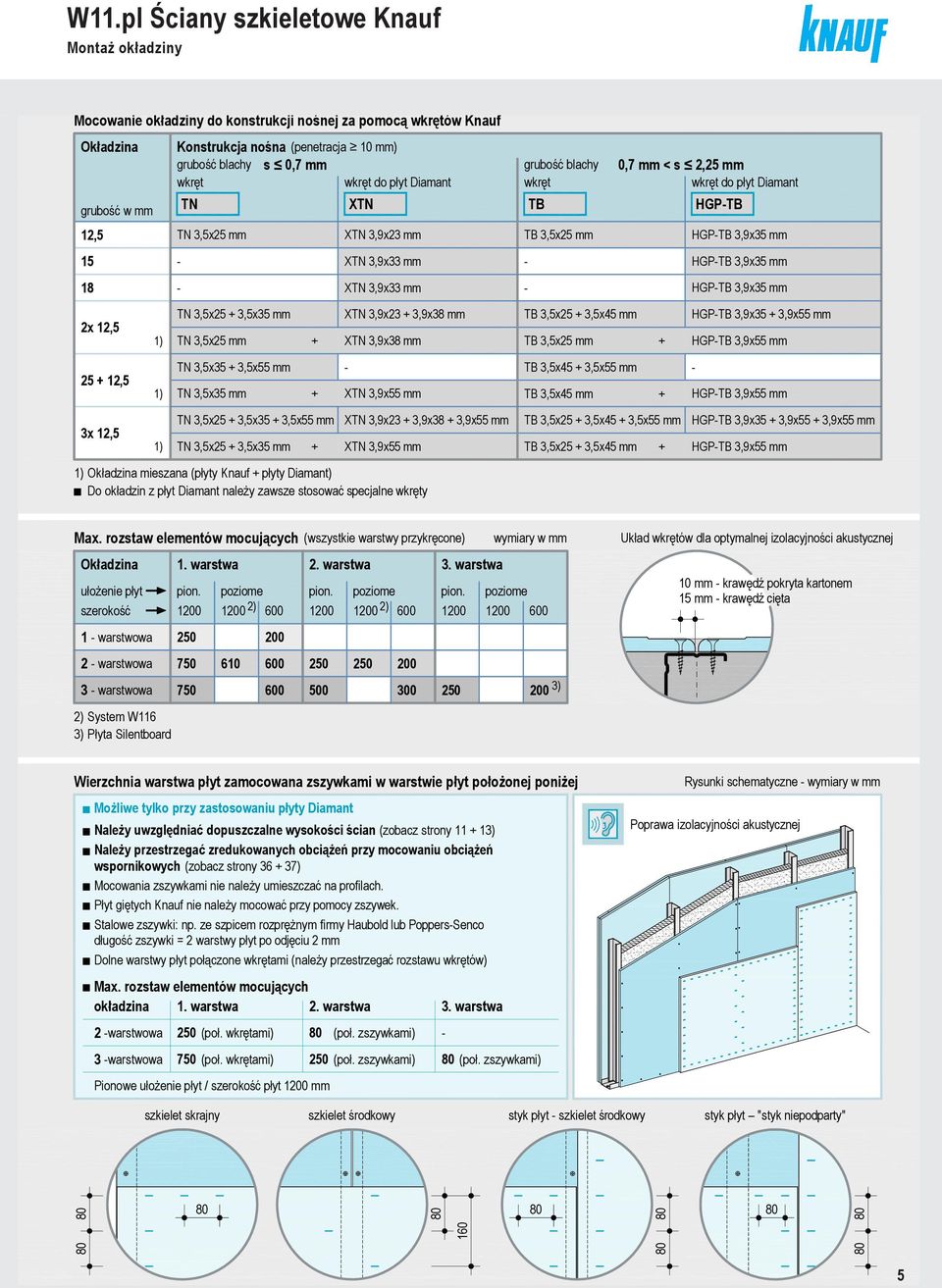

5 W11 Ściany szkieletowe Knauf Montaż okładziny Mocowanie okładziny Mocowanie okładziny do konstrukcji nośnej za poocą wkrętów Knauf Okładzina Konstrukcja nośna (penetracja 10 ) grubość blachy s 0,7 wkręt wkręt do płyt Diaant grubość w TN XTN 12,5 TN 3,5x25 XTN 3,9x23 15 XTN 3,9x33 grubość blachy wkręt TB TB 3,5x25 0,7 < s 2,25 wkręt do płyt Diaant HGPTB HGPTB 3,9x35 HGPTB 3,9x35 18 XTN 3,9x33 HGPTB 3,9x35 2x 12,5 1) TN 3,5x25 + 3,5x35 XTN 3,9x23 + 3,9x38 TB 3,5x25 + 3,5x45 HGPTB 3,9x35 + 3,9x55 TN 3,5x25 + XTN 3,9x38 TB 3,5x25 + HGPTB 3,9x ,5 1) TN 3,5x35 + 3,5x55 TN 3,5x35 + TB 3,5x45 + 3,5x55 XTN 3,9x55 TB 3,5x45 + HGPTB 3,9x55 3x 12,5 TN 3,5x25 + 3,5x35 + 3,5x55 XTN 3,9x23 + 3,9x38 + 3,9x55 TB 3,5x25 + 3,5x45 + 3,5x55 1) TN 3,5x25 + 3,5x35 + XTN 3,9x55 TB 3,5x25 + 3,5x45 + HGPTB 3,9x35 + 3,9x55 + 3,9x55 HGPTB 3,9x55 1) Okładzina ieszana ( + płyty Diaant) Do okładzin z płyt Diaant należy zawsze stosować specjalne wkręty Max. rozstaw eleentów ocujących (wszystkie warstwy przykręcone) wyiary w Okładzina 1. warstwa 2. warstwa 3. warstwa ułożenie płyt pion. pozioe pion. pozioe pion. pozioe szerokość ) ) warstwowa 2 warstwowa 3 warstwowa ) 2) Syste W116 3) Płyta Silentboard Układ wkrętów dla optyalnej izolacyjności akustycznej 10 krawędź pokryta kartone 15 krawędź cięta Wierzchnia warstwa płyt zaocowana zszywkai w warstwie płyt położonej poniżej Możliwe tylko przy zastosowaniu płyty Diaant Należy uwzględniać dopuszczalne wysokości ścian (zobacz strony ) Należy przestrzegać zredukowanych obciążeń przy ocowaniu obciążeń wspornikowych (zobacz strony ) Mocowania zszywkai nie należy uieszczać na profilach. Płyt giętych Knauf nie należy ocować przy poocy zszywek. Stalowe zszywki: np. ze szpice rozprężny firy Haubold lub PoppersSenco długość zszywki = 2 warstwy płyt po odjęciu 2 Dolne warstwy płyt połączone wkrętai (należy przestrzegać rozstawu wkrętów) Max. rozstaw eleentów ocujących okładzina 1. warstwa 2. warstwa 3. warstwa 2 warstwowa 250 (poł. wkrętai) 80 (poł. zszywkai) 3 warstwowa 750 (poł. wkrętai) 250 (poł. zszywkai) 80 (poł. zszywkai) Pionowe ułożenie płyt / szerokość płyt 1200 Rysunki scheatyczne wyiary w Poprawa izolacyjności akustycznej szkielet skrajny szkielet środkowy styk płyt szkielet środkowy styk płyt "styk niepodparty"

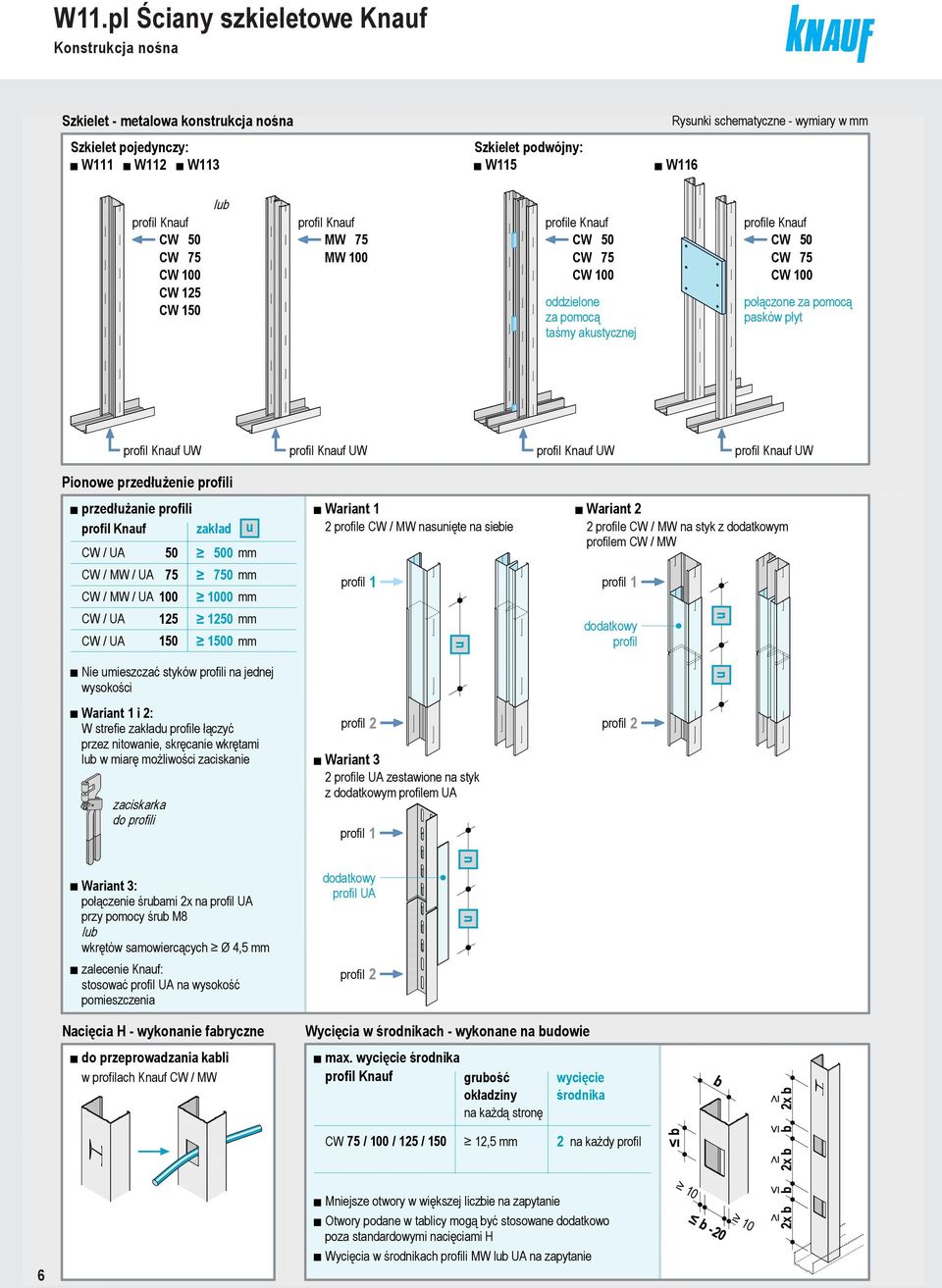

6 W11 Ściany szkieletowe Knauf Konstrukcja nośna Konstrukcja nośna Szkielet etalowa konstrukcja nośna Rysunki scheatyczne wyiary w Szkielet pojedynczy: Szkielet podwójny: W111 W112 W113 W115 W116 profil Knauf CW 50 CW 75 CW 100 CW 125 CW 150 lub profil Knauf profile Knauf profile Knauf MW 75 CW 50 MW 100 CW 50 CW 75 CW 100 oddzielone za poocą taśy akustycznej CW 75 CW 100 połączone za poocą pasków płyt profil Knauf UW profil Knauf UW profil Knauf UW profil Knauf UW Pionowe przedłużenie profili przedłużanie profili profil Knauf zakład u CW / UA CW / MW / UA CW / MW / UA CW / UA CW / UA Nie uieszczać styków profili na jednej wysokości Wariant 1 i 2: W strefie zakładu profile łączyć przez nitowanie, skręcanie wkrętai lub w iarę ożliwości zaciskanie zaciskarka do profili Wariant 1 Wariant 2 2 profile CW / MW nasunięte na siebie 2 profile CW / MW na styk z dodatkowy profile CW / MW profil 1 profil 2 u Wariant 3 2 profile UA zestawione na styk z dodatkowy profile UA profil 1 profil 1 dodatkowy profil profil 2 u u Wariant 3: połączenie śrubai 2x na profil UA przy poocy śrub M8 lub wkrętów saowiercących Ø 4,5 zalecenie Knauf: stosować profil UA na wysokość poieszczenia dodatkowy profil UA profil 2 u u Nacięcia H wykonanie fabryczne Wycięcia w środnikach wykonane na budowie do przeprowadzania kabli w profilach Knauf CW / MW ax. wycięcie środnika profil Knauf grubość okładziny na każdą stronę wycięcie środnika b 2x b CW 75 / 100 / 125 / ,5 2 na każdy profil b b 2x b 6 Mniejsze otwory w większej liczbie na zapytanie Otwory podane w tablicy ogą być stosowane dodatkowo poza standardowyi nacięciai H Wycięcia w środnikach profili MW lub UA na zapytanie 10 b b 2x b

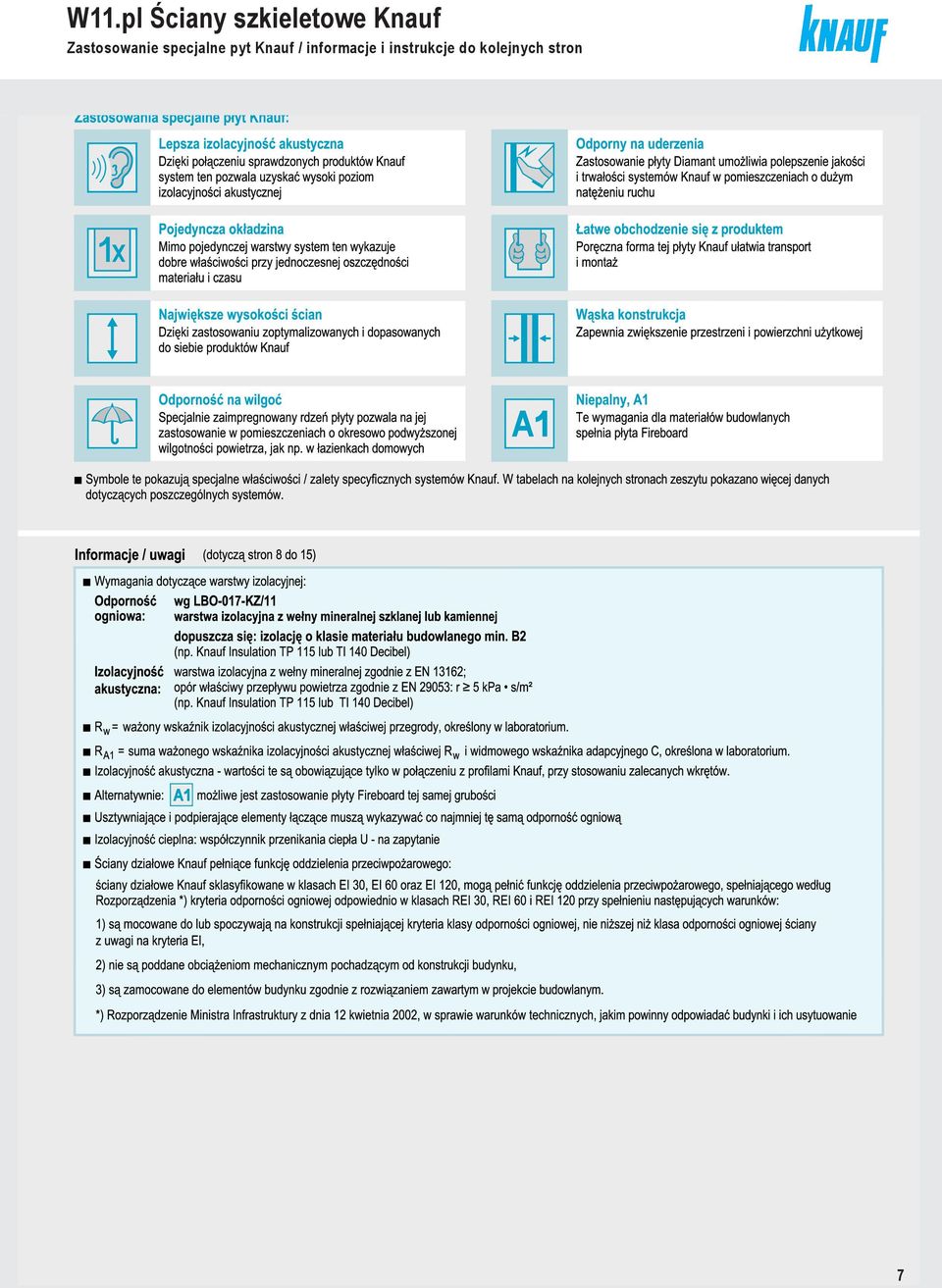

7 Zastosowanie specjalne pyt Knauf / inforacje i instrukcje do kolejnych stron 7

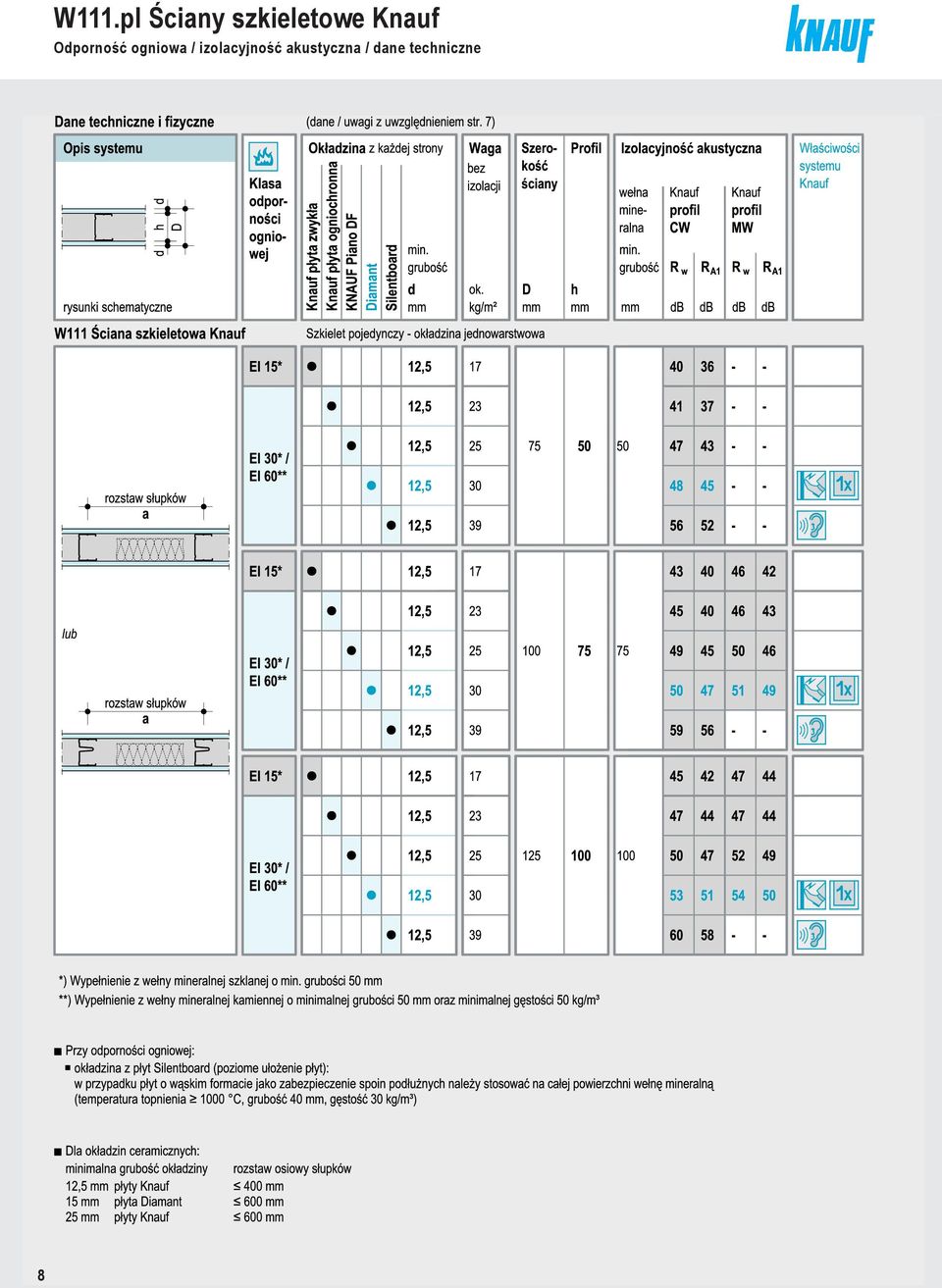

8 8 W111.pl Ściany szkieletowe Knauf Odporność ogniowa / izolacyjność akustyczna / dane techniczne

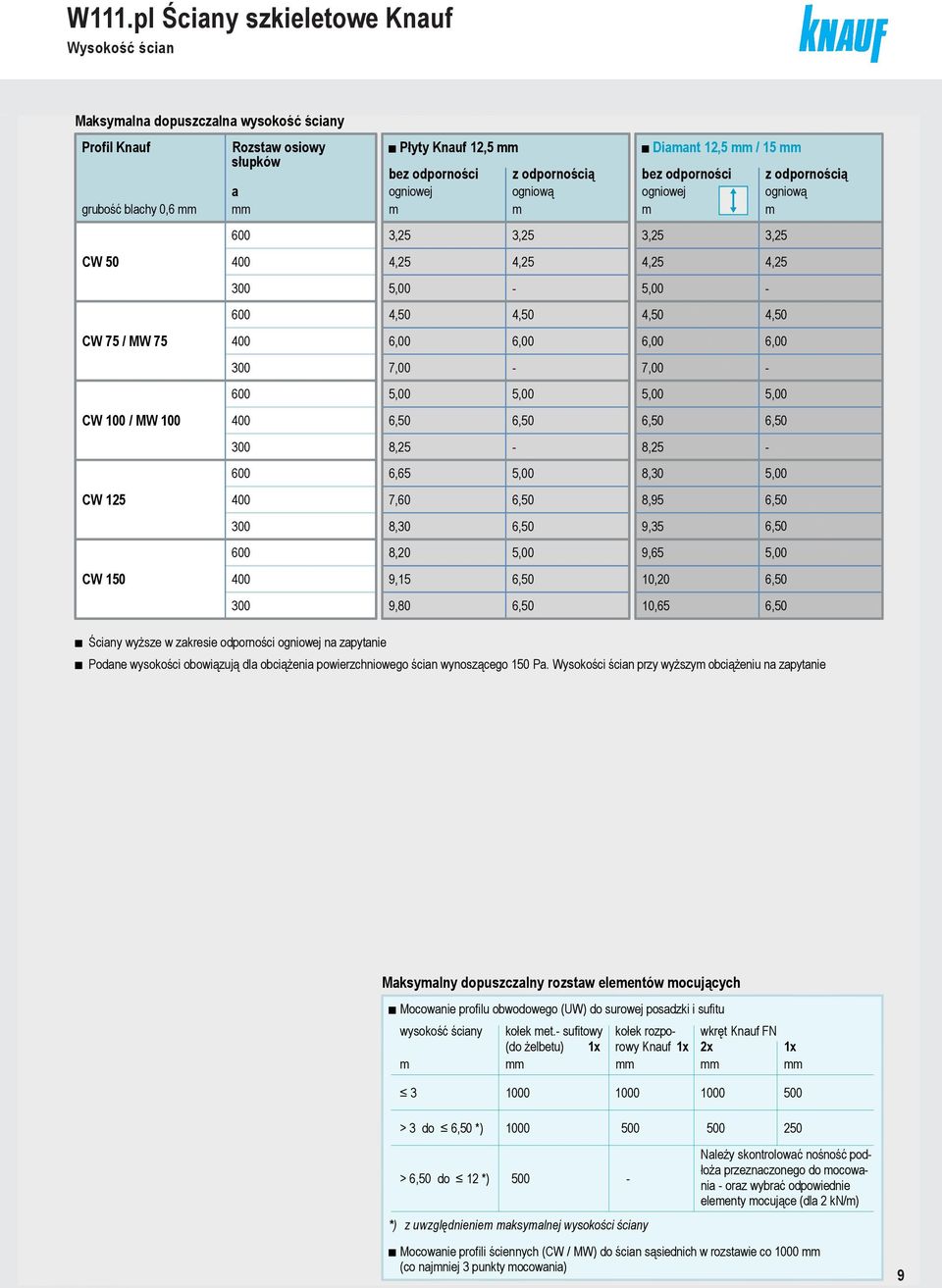

9 W111.pl Ściany szkieletowe Knauf W111 Ściana szkieletowa Knauf Wysokość ścian Wysokość ścian Maksyalna dopuszczalna wysokość ściany Profil Knauf Rozstaw osiowy słupków a grubość blachy 0,6 CW CW 75 / MW CW 100 / MW CW CW Płyty Knauf 12,5 Diaant 12,5 / 15 bez odporności z odpornością bez odporności z odpornością ogniowej ogniową ogniowej ogniową 3,25 3,25 3,25 3,25 4,25 4,25 4,25 4,25 5,00 5,00 4,50 4,50 4,50 4,50 6,00 6,00 6,00 6,00 7,00 7,00 5,00 5,00 5,00 5,00 8,25 8,25 6,65 5,00 8,30 5,00 7,60 8,95 8,30 9,35 8,20 5,00 9,65 5,00 9,15 10,20 9,80 10,65 Ściany wyższe w zakresie odporności ogniowej na zapytanie Podane wysokości obowiązują dla obciążenia powierzchniowego ścian wynoszącego 150 Pa. Wysokości ścian przy wyższy obciążeniu na zapytanie Maksyalny dopuszczalny rozstaw eleentów ocujących Mocowanie profilu obwodowego (UW) do surowej posadzki i sufitu wysokość ściany kołek et. sufitowy kołek rozporowy Knauf 1x 2x wkręt Knauf FN (do żelbetu) 1x 1x *) > 3 do *) > do 12 *) Mocowanie profili ściennych (CW / MW) do ścian sąsiednich w rozstawie co 1000 (co najniej 3 punkty ocowania) 500 z uwzględnienie aksyalnej wysokości ściany Należy skontrolować nośność podłoża przeznaczonego do ocowania oraz wybrać odpowiednie eleenty ocujące (dla 2 kn/) 9

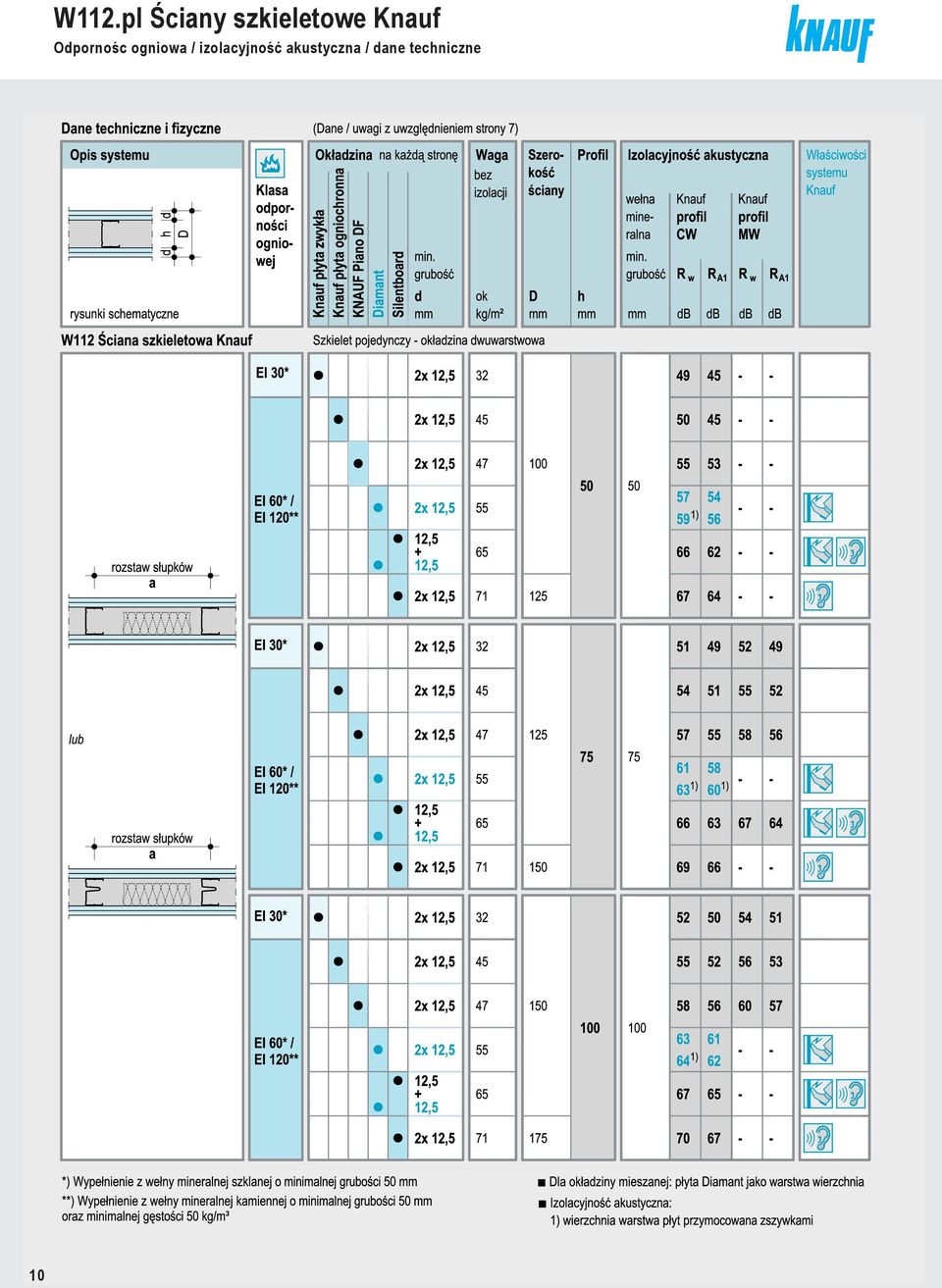

10 10 W112.pl Ściany szkieletowe Knauf Odpornośc ogniowa / izolacyjność akustyczna / dane techniczne

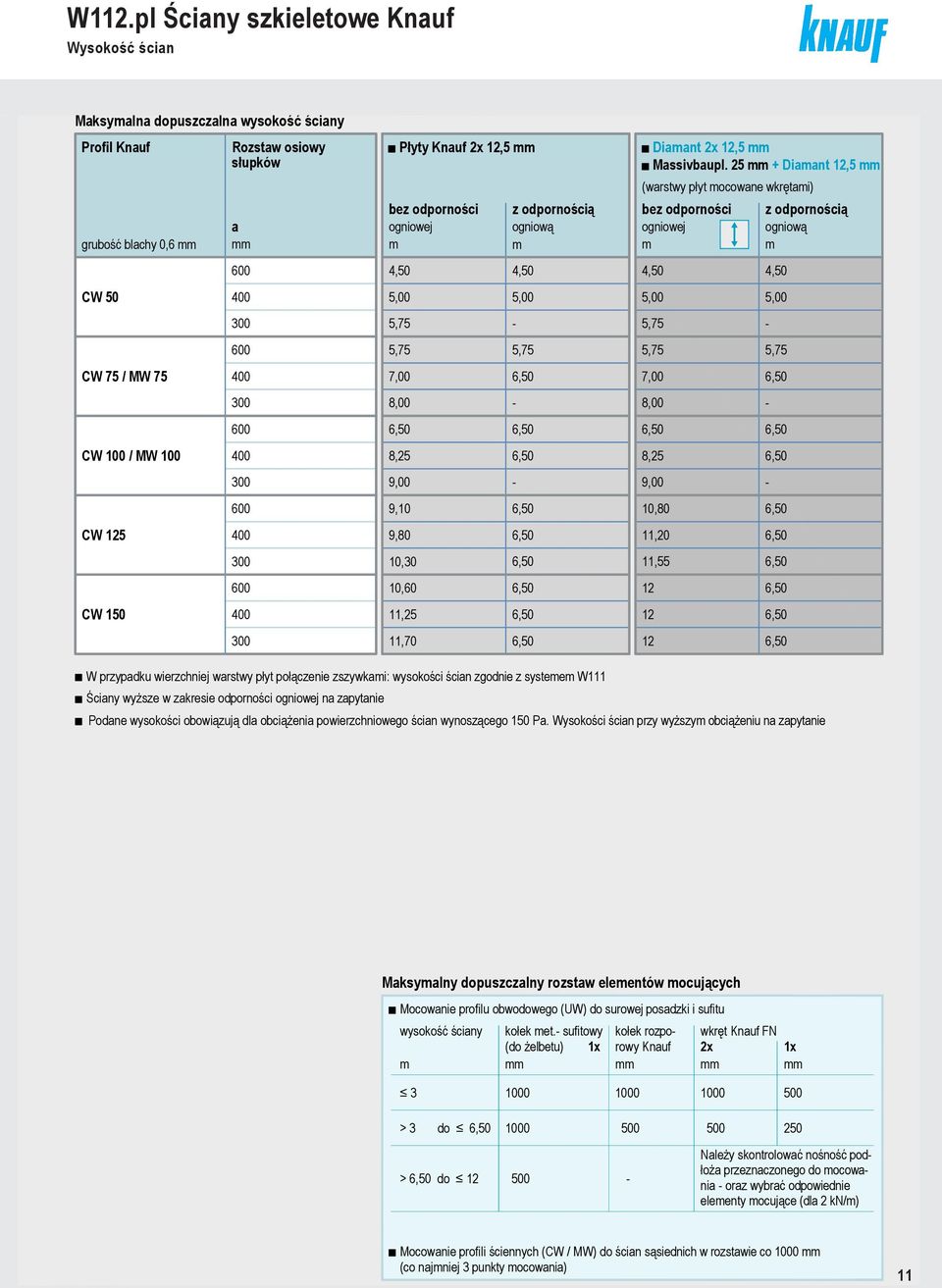

11 W112.pl Ściany szkieletowe Knauf W112 Ściana szkieletowa Knauf Wysokość ścian Wysokość ścian Maksyalna dopuszczalna wysokość ściany Profil Knauf Rozstaw osiowy słupków a grubość blachy 0,6 CW CW 75 / MW CW 100 / MW CW CW Płyty Knauf 2x 12,5 Diaant 2x 12,5 Massivbaupl Diaant 12,5 (warstwy płyt ocowane wkrętai) bez odporności z odpornością bez odporności z odpornością ogniowej ogniową ogniowej ogniową 4,50 4,50 4,50 4,50 5,00 5,00 5,00 5,00 5,75 5,75 5,75 5,75 5,75 5,75 7,00 7,00 8,00 8,00 8,25 8,25 9,00 9,00 9,10 10,80 9,80 11,20 10,30 11,55 10, , ,70 12 W przypadku wierzchniej warstwy płyt połączenie zszywkai: wysokości ścian zgodnie z systee W111 Ściany wyższe w zakresie odporności ogniowej na zapytanie Podane wysokości obowiązują dla obciążenia powierzchniowego ścian wynoszącego 150 Pa. Wysokości ścian przy wyższy obciążeniu na zapytanie Maksyalny dopuszczalny rozstaw eleentów ocujących Mocowanie profilu obwodowego (UW) do surowej posadzki i sufitu wysokość ściany kołek et. sufitowy kołek rozporowy Knauf (do żelbetu) 1x wkręt Knauf FN 2x 1x > 3 do > do Należy skontrolować nośność podłoża przeznaczonego do ocowania oraz wybrać odpowiednie eleenty ocujące (dla 2 kn/) Mocowanie profili ściennych (CW / MW) do ścian sąsiednich w rozstawie co 1000 (co najniej 3 punkty ocowania) 11

12 12 W113.pl Ściany szkieletowe Knauf Odpornośc ogniowa / izolacyjność akustyczna / dane techniczne

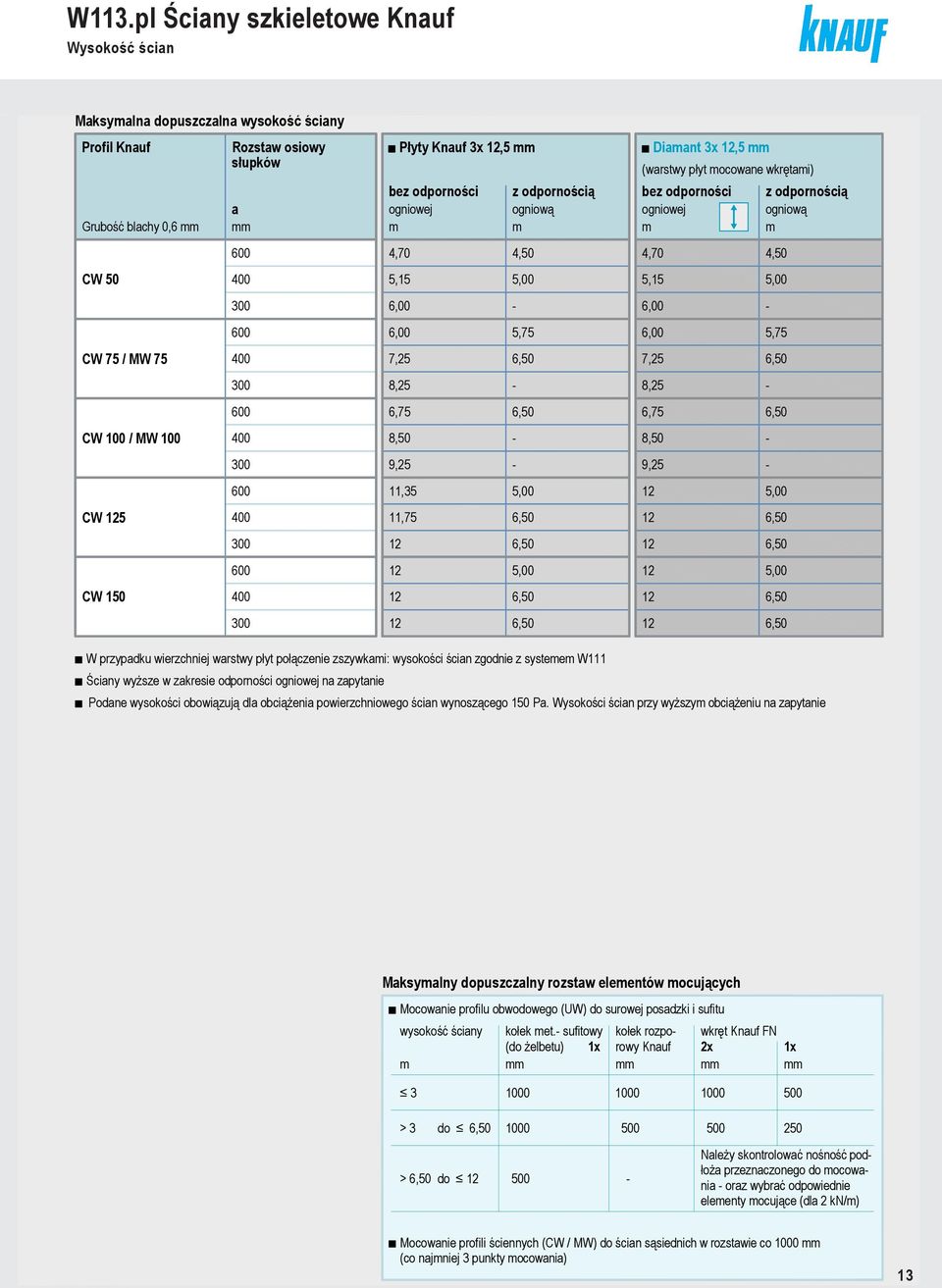

13 W113.pl Ściany szkieletowe Knauf W113 Ściana szkieletowa Knauf Wysokość ścian Wysokości ścian Maksyalna dopuszczalna wysokość ściany Profil Knauf Rozstaw osiowy słupków a Grubość blachy 0,6 CW CW 75 / MW CW 100 / MW CW CW Płyty Knauf 3x 12,5 Diaant 3x 12,5 (warstwy płyt ocowane wkrętai) bez odporności z odpornością bez odporności z odpornością ogniowej ogniową ogniowej ogniową 4,70 4,50 4,70 4,50 5,15 5,00 5,15 5,00 6,00 6,00 6,00 5,75 6,00 5,75 7,25 7,25 8,25 8,25 6,75 6,75 8,50 8,50 9,25 9,25 11,35 5, ,00 11, , , W przypadku wierzchniej warstwy płyt połączenie zszywkai: wysokości ścian zgodnie z systee W111 Ściany wyższe w zakresie odporności ogniowej na zapytanie Podane wysokości obowiązują dla obciążenia powierzchniowego ścian wynoszącego 150 Pa. Wysokości ścian przy wyższy obciążeniu na zapytanie Maksyalny dopuszczalny rozstaw eleentów ocujących Mocowanie profilu obwodowego (UW) do surowej posadzki i sufitu wysokość ściany kołek et. sufitowy kołek rozporowy Knauf (do żelbetu) 1x wkręt Knauf FN 2x 1x > 3 do > do Należy skontrolować nośność podłoża przeznaczonego do ocowania oraz wybrać odpowiednie eleenty ocujące (dla 2 kn/) Mocowanie profili ściennych (CW / MW) do ścian sąsiednich w rozstawie co 1000 (co najniej 3 punkty ocowania) 13

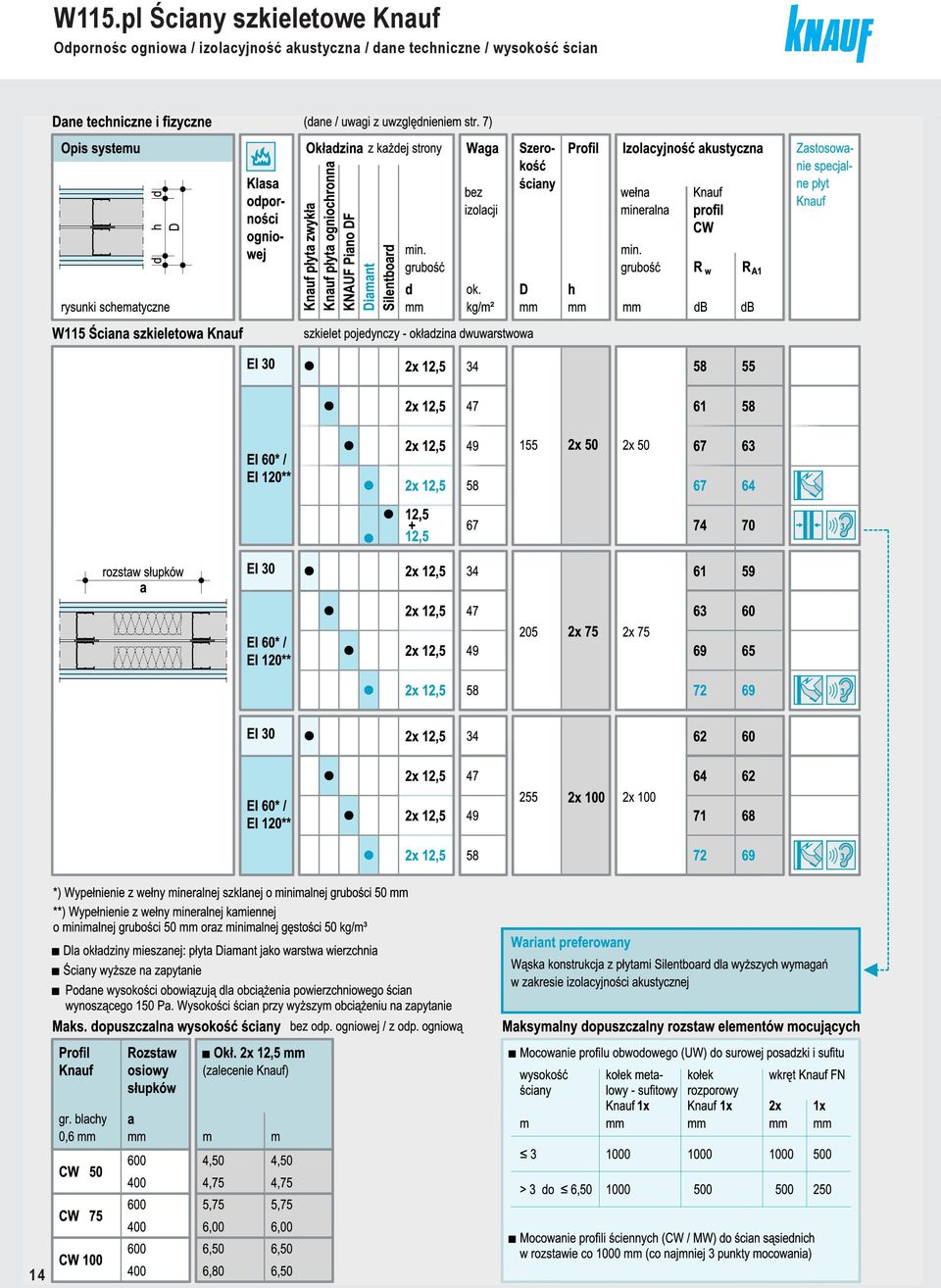

14 14 W115.pl Ściany szkieletowe Knauf Odpornośc ogniowa / izolacyjność akustyczna / dane techniczne / wysokość ścian

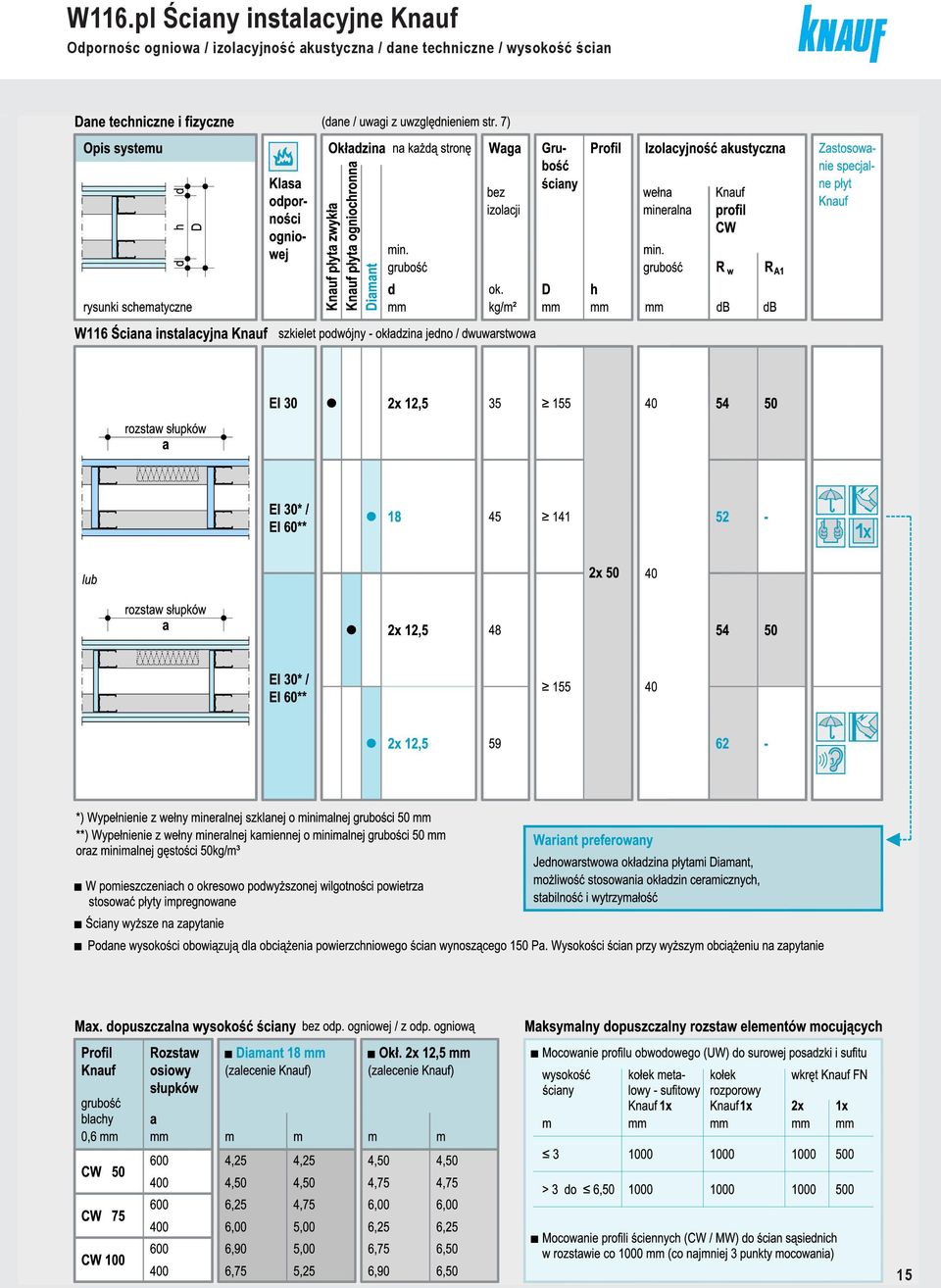

15 W116.pl Ściany instalacyjne Knauf Odpornośc ogniowa / izolacyjność akustyczna / dane techniczne / wysokość ścian 15

16 W11 Ściany szkieletowe Knauf Odporność ogniowa / izolacyjnośc akustyczna odernizacja ścian istniejących Odporność ogniowa / izolacyjność akustyczna odernizacja ścian istniejących Odporność ogniowa: odernizacja ściany szkieletowej za poocą płyty Fireboard A1 Przykład: przekrój pozioy jednostronnie rozstaw osiowy słupków płyta Fireboard Mocowanie dodatkowej okładziny z płyt Fireboard przez przykręcanie do profili (klejenie za poocą Fireboard Spachtel + wkręty gipsgips na zapytanie) stan obecny odernizacja (wyagana grubość okładziny w ) ściana istniejąca do EI30 do EI60 do EI120 okładzina () na każdą stronę warstwa izolacyjna płyta Fireboard płyta Fireboard płyta Fireboard jednostronnie jednostronnie jednostronnie 12,5 A / GKB bez izolacji lub z wełną ineralną w pustej przestrzeni 2x 12,5 2x 15 2x 25 Istniejąca ściana usi odpowiadać wytyczny niniejszego zeszytu technicznego Izolacyjność akustyczna: ontaż dodatkowej okładziny z płyt Silentboard z płytai z przedścianką jako dodatkową okładziną W623 W625 W626 Przykłady: przekroje pozioe płyta Silentboard wełna ineralna profil CD 60x27 gr. 30 np. TP 115 z wieszakie CW 50 wełna ineralna 40 płyta Silentboard akustyczny płyta Silentboard np. TI 140 Decibel Mocowanie płyty Silentboard (układ pozioy) przez przykręcenie do profili Warstwa izolacyjna np. produkt Knauf Insulation stan obecny Istniejąca ściana R w = 51 db okładzina () na każdą stronę profil warstwa izolacyjna () odernizacja (wyagana okładzina inialna grubość w ) Wzrost izolacyjności akustycznej po odernizacji z wykorzystanie płyt układ płyt Silentboard izolac. akust. R w Wzrost izolacyjności akustycznej wykonanie za poocą przedścianki układ przedścianki Silentboard izolac. akust. R w 12,5 + 5 db W623 12, db 2x 12,5 A / GKB x 12,5 12,5 + 12,5 + 7 db + 9 db Dzięki ocowaniu płyt za poocą wkrętów gipsgips ożliwe jest dalsze polepszenie izolacyjności akustycznej, wartości na zapytanie Wykonanie przedścianki zgodnie z zeszyte techniczny W61 Knauf systey suchych tynków i przedścianek W625 W626 W626 + W623 / W625 12,5 2x 12,5 2x 12,5 + 12, db + 18 db + 24 db 16

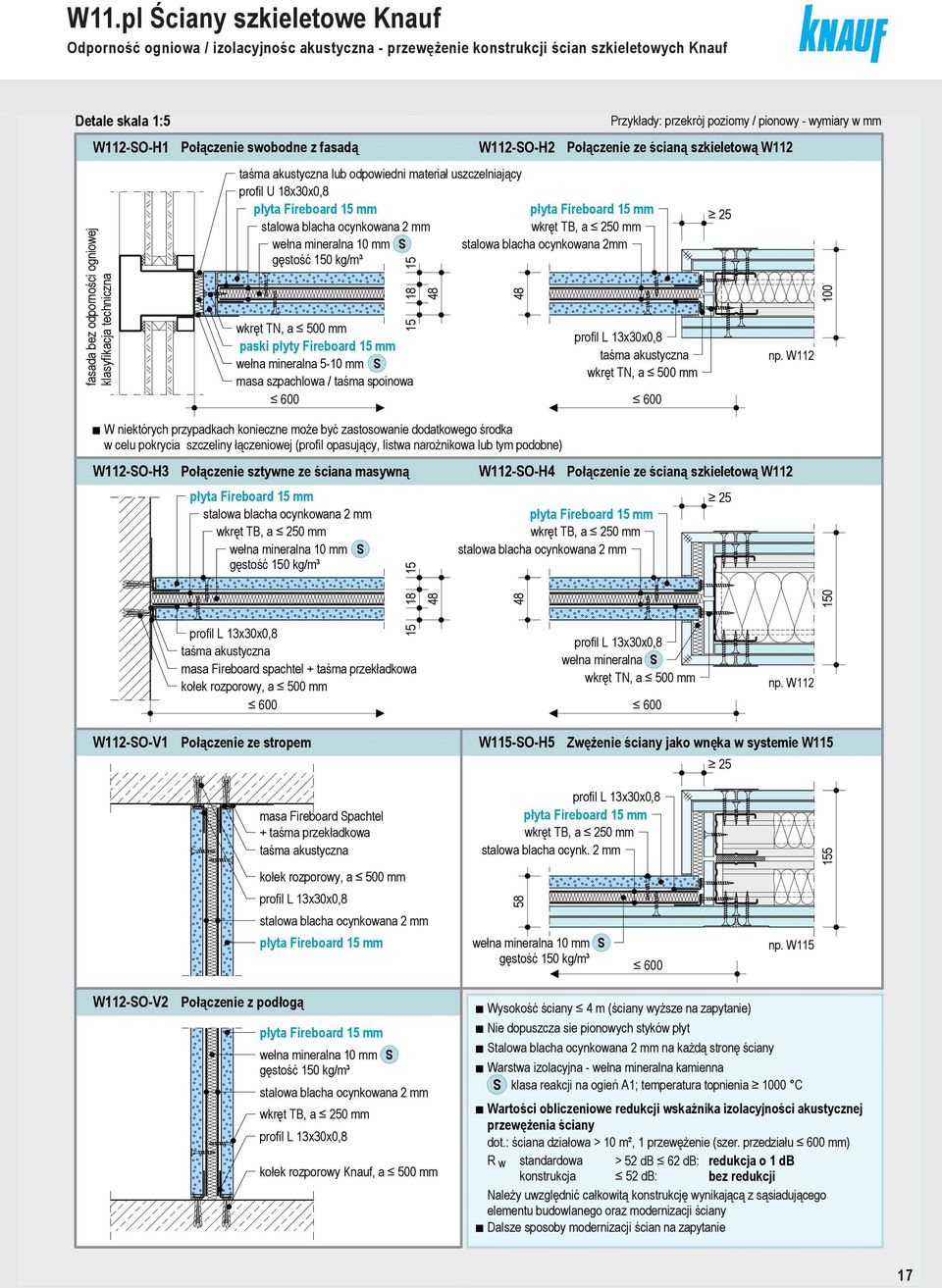

17 W11 Ściany szkieletowe Knauf Odporność ogniowa / izolacyjnośc akustyczna przewężenie konstrukcji ścian szkieletowych Knauf Odporność ogniowa / izolacyjność akustyczna przewężenie konstrukcji ścian szkieletowych Knauf Detale skala 1:5 W112SOH1 fasada bez odporności ogniowej klasyfikacja techniczna Połączenie swobodne z fasadą lub odpowiedni ateriał uszczelniający profil U 18x30x0,8 płyta Fireboard 15 płyta Fireboard 15 stalowa blacha ocynkowana 2 wkręt TB, a 250 wełna ineralna 10 S stalowa blacha ocynkowana 2 gęstość 150 kg/³ wkręt TN, a 500 paski płyty Fireboard 15 wełna ineralna 510 S asa szpachlowa / taśa spoinowa W112SOH2 48 Przykłady: przekrój pozioy / pionowy wyiary w Połączenie ze ścianą szkieletową W112 profil L 13x30x0,8 wkręt TN, a np. W W niektórych przypadkach konieczne oże być zastosowanie dodatkowego środka w celu pokrycia szczeliny łączeniowej (profil opasujący, listwa narożnikowa lub ty podobne) W112SOH3 Połączenie sztywne ze ściana asywną płyta Fireboard 15 stalowa blacha ocynkowana 2 wkręt TB, a 250 wełna ineralna 10 S gęstość 150 kg/³ W112SOH4 płyta Fireboard 15 wkręt TB, a 250 stalowa blacha ocynkowana 2 48 Połączenie ze ścianą szkieletową W profil L 13x30x0,8 asa Fireboard spachtel + taśa przekładkowa kołek rozporowy, a profil L 13x30x0,8 wełna ineralna S wkręt TN, a 500 np. W112 W112SOV1 Połączenie ze strope W115SOH5 Zwężenie ściany jako wnęka w systeie W asa Fireboard Spachtel + taśa przekładkowa kołek rozporowy, a 500 profil L 13x30x0,8 stalowa blacha ocynkowana 2 płyta Fireboard 15 profil L 13x30x0,8 płyta Fireboard 15 wkręt TB, a 250 stalowa blacha ocynk wełna ineralna 10 S gęstość 150 kg/³ np. W W112SOV2 Połączenie z podłogą płyta Fireboard 15 wełna ineralna 10 gęstość 150 kg/³ stalowa blacha ocynkowana 2 wkręt TB, a 250 profil L 13x30x0,8 kołek rozporowy Knauf, a 500 S Wysokość ściany 4 (ściany wyższe na zapytanie) Nie dopuszcza sie pionowych styków płyt Stalowa blacha ocynkowana 2 na każdą stronę ściany Warstwa izolacyjna wełna ineralna kaienna klasa reakcji na ogień A1; teperatura topnienia 1000 C S Wartości obliczeniowe redukcji wskaźnika izolacyjności akustycznej przewężenia ściany dot.: ściana działowa > 10 ², 1 przewężenie (szer. przedziału ) R w standardowa > 52 db 62 db: redukcja o 1 db konstrukcja 52 db: bez redukcji Należy uwzględnić całkowitą konstrukcję wynikającą z sąsiadującego eleentu budowlanego oraz odernizacji ściany Dalsze sposoby odernizacji ścian na zapytanie 17

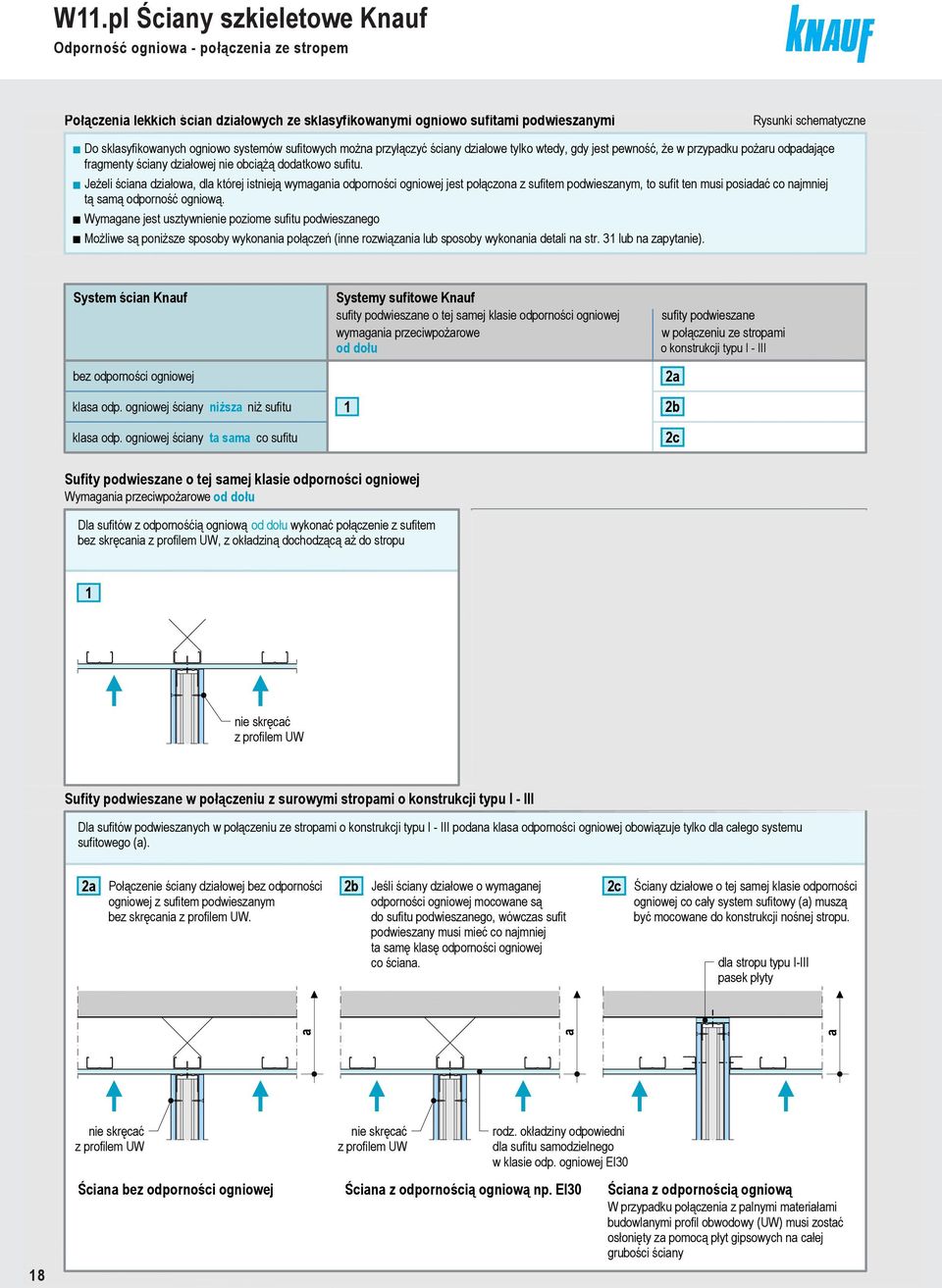

18 W11 Ściany szkieletowe Knauf Odporność ogniowa połączenia ze strope Odporność ogniowa połączenie ze strope Połączenia lekkich ścian działowych ze sklasyfikowanyi ogniowo sufitai podwieszanyi Rysunki scheatyczne Do sklasyfikowanych ogniowo systeów sufitowych ożna przyłączyć ściany działowe tylko wtedy, gdy jest pewność, że w przypadku pożaru odpadające fragenty ściany działowej nie obciążą dodatkowo sufitu. Jeżeli ściana działowa, dla której istnieją wyagania odporności ogniowej jest połączona z sufite podwieszany, to sufit ten usi posiadać co najniej tą saą odporność ogniową. Wyagane jest usztywnienie pozioe sufitu podwieszanego Możliwe są poniższe sposoby wykonania połączeń (inne rozwiązania lub sposoby wykonania detali na str. 31 lub na zapytanie). Syste ścian Knauf bez odporności ogniowej klasa odp. ogniowej ściany niższa niż sufitu klasa odp. ogniowej ściany ta saa co sufitu Systey sufitowe Knauf sufity podwieszane o tej saej klasie odporności ogniowej wyagania przeciwpożarowe od dołu 1 sufity podwieszane w połączeniu ze stropai o konstrukcji typu I III 2a 2b 2c Sufity podwieszane o tej saej klasie odporności ogniowej Wyagania przeciwpożarowe od dołu Dla sufitów z odpornośćią ogniową od dołu wykonać połączenie z sufite bez skręcania z profile UW, z okładziną dochodzącą aż do stropu 1 nie skręcać z profile UW Sufity podwieszane w połączeniu z surowyi stropai o konstrukcji typu I III Dla sufitów podwieszanych w połączeniu ze stropai o konstrukcji typu I III podana klasa odporności ogniowej obowiązuje tylko dla całego systeu sufitowego (a). 2a Połączenie ściany działowej bez odporności 2b Jeśli ściany działowe o wyaganej 2c ogniowej z sufite podwieszany odporności ogniowej ocowane są bez skręcania z profile UW. do sufitu podwieszanego, wówczas sufit podwieszany usi ieć co najniej ta saę klasę odporności ogniowej co ściana. Ściany działowe o tej saej klasie odporności ogniowej co cały syste sufitowy (a) uszą być ocowane do konstrukcji nośnej stropu. dla stropu typu IIII pasek płyty a a a 18 nie skręcać z profile UW nie skręcać z profile UW rodz. okładziny odpowiedni dla sufitu saodzielnego w klasie odp. ogniowej EI30 Ściana bez odporności ogniowej Ściana np. EI30 Ściana W przypadku połączenia z palnyi ateriałai budowlanyi profil obwodowy (UW) usi zostać osłonięty za poocą płyt gipsowych na całej grubości ściany

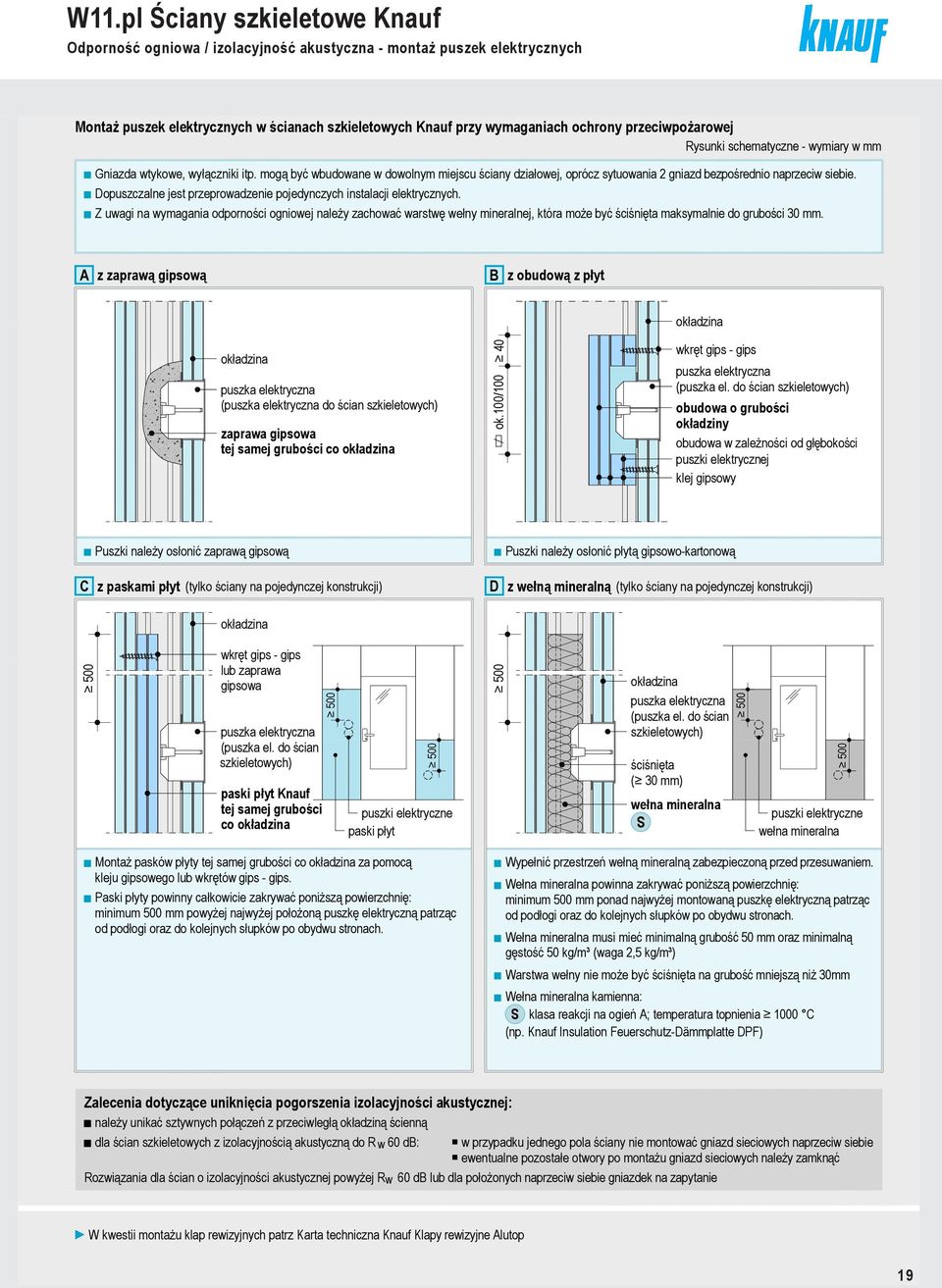

19 W11 Ściany szkieletowe Knauf Odporność ogniowa / izolacyjność akustyczna ontaż puszek elektrycznych Odporność ogniowa / izolacyjność akustyczna ontaż puszek elektrycznych Montaż puszek elektrycznych w ścianach szkieletowych Knauf przy wyaganiach ochrony przeciwpożarowej Rysunki scheatyczne wyiary w Gniazda wtykowe, wyłączniki itp. ogą być wbudowane w dowolny iejscu ściany działowej, oprócz sytuowania 2 gniazd bezpośrednio naprzeciw siebie. Dopuszczalne jest przeprowadzenie pojedynczych instalacji elektrycznych. Z uwagi na wyagania odporności ogniowej należy zachować warstwę wełny ineralnej, która oże być ściśnięta aksyalnie do grubości 30. A z zaprawą gipsową B z obudową z płyt okładzina puszka elektryczna (puszka elektryczna do ścian szkieletowych) zaprawa gipsowa tej saej grubości co okładzina 40 ok.100/100 okładzina wkręt gips gips puszka elektryczna (puszka el. do ścian szkieletowych) obudowa o grubości okładziny obudowa w zależności od głębokości puszki elektrycznej klej gipsowy Puszki należy osłonić zaprawą gipsową Puszki należy osłonić płytą gipsowokartonową C z paskai płyt (tylko ściany na pojedynczej konstrukcji) D z wełną ineralną (tylko ściany na pojedynczej konstrukcji) okładzina 500 wkręt gips gips lub zaprawa gipsowa puszka elektryczna (puszka el. do ścian szkieletowych) paski płyt Knauf tej saej grubości co okładzina puszki elektryczne paski płyt 500 okładzina puszka elektryczna (puszka el. do ścian szkieletowych) ściśnięta ( 30 ) wełna ineralna S puszki elektryczne wełna ineralna Montaż pasków płyty tej saej grubości co okładzina za poocą kleju gipsowego lub wkrętów gips gips. Paski płyty powinny całkowicie zakrywać poniższą powierzchnię: iniu 500 powyżej najwyżej położoną puszkę elektryczną patrząc od podłogi oraz do kolejnych słupków po obydwu stronach. Wypełnić przestrzeń wełną ineralną zabezpieczoną przed przesuwanie. Wełna ineralna powinna zakrywać poniższą powierzchnię: iniu 500 ponad najwyżej ontowaną puszkę elektryczną patrząc od podłogi oraz do kolejnych słupków po obydwu stronach. Wełna ineralna usi ieć inialną grubość 50 oraz inialną gęstość 50 kg/³ (waga 2,5 kg/³) Warstwa wełny nie oże być ściśnięta na grubość niejszą niż 30 Wełna ineralna kaienna: S klasa reakcji na ogień A; teperatura topnienia 1000 C (np. Knauf Insulation FeuerschutzDäplatte DPF) Zalecenia dotyczące uniknięcia pogorszenia izolacyjności akustycznej: należy unikać sztywnych połączeń z przeciwległą okładziną ścienną dla ścian szkieletowych z izolacyjnością akustyczną do R w 60 db: w przypadku jednego pola ściany nie ontować gniazd sieciowych naprzeciw siebie ewentualne pozostałe otwory po ontażu gniazd sieciowych należy zaknąć Rozwiązania dla ścian o izolacyjności akustycznej powyżej R w 60 db lub dla położonych naprzeciw siebie gniazdek na zapytanie W kwestii ontażu klap rewizyjnych patrz Karta techniczna Knauf Klapy rewizyjne Alutop 19

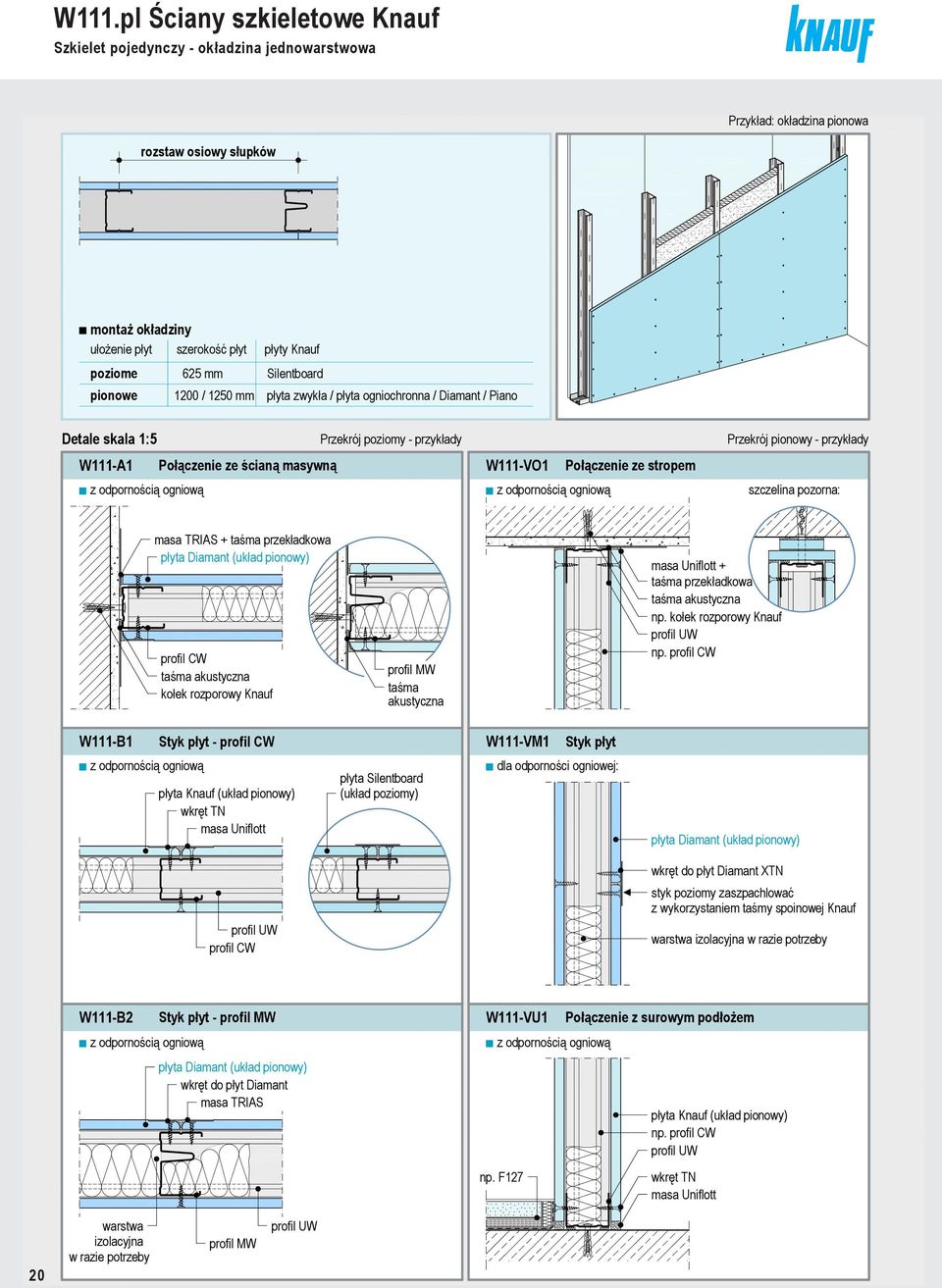

20 W111.pl Ściany szkieletowe Knauf W111 Ściana szkieletowa Knauf Szkielet pojedynczy okładzina jednowarstwowa Szkielet pojedynczy okładzina jednowarstwowa Przykład: okładzina pionowa rozstaw osiowy słupków ontaż okładziny ułożenie płyt szerokość płyt pozioe 625 pionowe 1200 / 1250 Silentboard płyta zwykła / płyta ogniochronna / Diaant / Piano Detale skala 1:5 Przekrój pozioy przykłady W111A1 Połączenie ze ścianą asywną W111VO1 Połączenie ze strope Przekrój pionowy przykłady szczelina pozorna: asa TRIAS + taśa przekładkowa płyta Diaant (układ pionowy) kołek rozporowy Knauf profil MW taśa akustyczna asa Uniflott + taśa przekładkowa np. kołek rozporowy Knauf np. W111B1 Styk płyt W111VM1 Styk płyt płyta Knauf (układ pionowy) wkręt TN asa Uniflott płyta Silentboard (układ pozioy) dla odporności ogniowej: płyta Diaant (układ pionowy) wkręt do płyt Diaant XTN styk pozioy zaszpachlować z wykorzystanie taśy spoinowej Knauf warstwa izolacyjna w razie potrzeby W111B2 Styk płyt profil MW płyta Diaant (układ pionowy) wkręt do płyt Diaant asa TRIAS W111VU1 np. F127 Połączenie z surowy podłoże płyta Knauf (układ pionowy) np. wkręt TN asa Uniflott 20 warstwa izolacyjna w razie potrzeby profil MW

21 W112.pl Ściany szkieletowe Knauf W112 Ściana szkieletowa Knauf Szkielet pojedynczy okładzina dwuwarstwowa Szkielet pojedynczy okładzina dwuwarstwowa Przykład: okładzina pionowa rozstaw osiowy słupków ontaż okładziny ułożenie płyt szerokość płyt pozioo 625 pionowo 1200 /1250 Massivbauplatte (GKF) / Silentboard płyta zwykła / płyta ogniochronna / Diaant / Piano Detale skala 1:5 W112A6 Połączenie ze ścianą asywną asa TRIAS + taśa przekładkowa płyty Diaant (układ pionowy) Przekrój pozioy przykłady W112VO1 Połączenie ze strope Przekrój pionowy przykłady asa Uniflott + taśa przekładkowa np. kołek rozporowy Knauf np. profil MW kołek rozporowy Knauf W112B1 Styk płyt W112VM1 Styk płyt płyta Diaant (układ pionowy) wkręt do płyt Diaant XTN płyty Diaant (układ pionowy) wkręt do płyt Diaant XTN styk pozioy zaszpachlować z wykorzystanie taśy spoinowej Knauf asa Uniflott wkręt TN (układ pionowy) zszywka (zob. str. 5) warstwa izolacyjna w razie potrzeby W112B2 warstwa izolacyjna w razie potrzeby Styk płyt profil MW profil MW W112VU1 np. F231 Połączenie z surowy podłoże (układ pionowy) np. wkręt TN asa Uniflott Massivbauplatte 25 GKF (układ pionowy) płyta Diaant 12,5 (układ pionowy) 21

22 W113.pl Ściany szkieletowe Knauf W113 Ściana szkieletowa Knauf Szkielet pojedynczy okładzina trzywarstwowa Szkielet pojedynczy okładzina trójwarstwowa Przykład: okładzina pionowa rozstaw osiowy słupków ontaż okładziny ułożenie płyt szerokość płyt pozioo 625 pionowo 1200 / 1250 Silentboard płyta ogniochronna / Diaant / Piano Detale skala 1:5 W113A1 Połączenie ze ścianą asywną asa Uniflott + taśa przekładkowa (układ pionowy) Przekrój pozioy przykłady W113VO1 Połączenie ze strope Przekrój pionowy przykłady asa Uniflott + taśa przekładkowa kołek rozporowy Knauf profil MW np. kołek rozporowy Knauf np. W113B1 Styk płyt W113VM1 Styk płyt płyta Diaant (układ pionowy) wkręt do płyt Diaant XTN asa TRIAS płyta Diaant (układ pionowy) (układ pionowy) asa Uniflott wkręt TN warstwa izolacyjna w razie potrzeby zszywka (zobacz str. 5) W113B2 Styk płyt profil MW (układ pionowy) wkręt TN W113VU1 np. F127 Połączenie z surowy podłoże płyty Diaant (układ pionowy) np. wkręt do płyt Diaant XTN asa TRIAS 22 warstwa izolacyjna w razie potrzeby profil MW

23 W115.pl Ściany szkieletowe Knauf W115 Ściana szkieletowa Knauf Szkielet podwójny okładzina dwuwarstwowa Szkielet podwójny okładzina dwuwarstwowa Przykład: okładzina pionowa rozstaw osiowy słupków ontaż okładziny ułożenie płyt szerokość płyt pozioo 625 pionowo 1200 / 1250 Silentboard płyta zwykła / płyta ogniochronna / Diaant / Piano Detale skala 1:5 Przekrój pozioy przykłady W115A1 Połączenie ze ścianą asywną asa TRIAS + taśa przekładkowa W115VO1 Połączenie ze strope Przekrój pionowy przykłady asa Uniflott taśa przekładkowa np. kołek rozporowy Knauf kołek rozporowy Knauf W115B1 Styk płyt W115VM1 Styk płyt odcinki taśy akustycznej co 500 płyta Silentboard (układ pozioy) odcinki taśy akustycznej co 500 asa TRIAS wkręt do płyt Diaant XTN płyty Diaant (układ pionowy) wkręt TN (pionowo) płyta Silentboard (układ pionowy) Rysunek scheatyczny oddzielenie odcinkai saoprzylepnej taśy akustycznej na całą wysokość ściany w rozstawie co 500 W115VU1 np. F126 Połączenie z surowy podłoże warstwa izolacyjna w razie potrzeby (układ pionowy) odcinki taśy akustycznej co 500 wkręt TN asa Uniflott 23

24 W116.pl Ściany instalacyjne Knauf W116 Ściana instalacyjna Knauf Szkielet podwójny okładzina jedno / dwuwarstwowa Szkielet podwójny okładzina jedno / dwuwarstwowa Przykład: płyta Diaant 18, okładzina pozioa rozstaw osiowy słupków Podczas instalacji np. stojaka nośnego pod iskę ustępową do ocowania należy użyć profilu UA Zobacz też zeszyt techniczny Knauf W21 ontaż okładziny ułożenie płyt szerokość płyt pozioo 625 pozioo 1200 Diaant 18 płyta zwykła / płyta ogniochronna / Diaant 12,5 Detale skala 1:5 W116B10 np. wkręt do płyt Diaant XTN (2x 3 szt.) folia w płynie Flächendicht np. klej do płytek Styk płyt Przekrój pozioy przykłady paski płyt Knauf wysokość 300, co ok. 900, grubość zależy od pustej przestrzeni ściany hprofil CW szerokość wkręt do płyt Diaant XTN płyta Diaant 18 (układ pozioy) np. płytki ścienne zal. od wyiarów instalacji h pusta przestrzeń ściany 2x 12,5 (układ pozioy) W116VO10 Połączenie ze strope W116VM1 Styk płyt z ochroną ogniową Przekrój pionowy przykłady asa TRIAS np. kołek rozporowy Knauf warstwa izolacyjna w razie potrzeby płyta Diaant (układ pozioy) płyta Diaant (układ pozioy) wkręt do płyt Diaant XTN np. wkręt do płyt Diaant XTN (2x 3 szt.) paski płyt Knauf, wysokość 300, co ok ok. 900 ok. 900 Połączenie ze ścianą asywną zobacz str. 25 łączenie za pooca pasków płyt Knauf wysokość 300 szerokość zależna od pustej przestrzeni hgrubość: 20 / 18 Diaant h 300 : grubość: 12,5 h > 300 do 500 : (w przypadku łączenia dwuwarstwowego: poszczególne grubości płyt 12,5 ) na całej wysokości ściany w rozstawie co ok. 900 Rysunek scheatyczny W116VU1 z ochroną ogniową Połączenie z surowy podłoże (układ pozioy) folia w płynie Flächendicht taśa uszczelniająca np. F221 połączenie w poieszczeniach o podwyższonej wilgotności powietrza zobacz strona 29

25 a W11.pl Ściany szkieletowe Knauf W11 Ściany szkieletowe Knauf Połączenie ze ścianą asywną / zwężenie ściany / swobodne zakończenia ściany / narożniki Połączenie ze ścianą asywną / zwężenie ściany / swobodne zakończenia ściany / narożniki Detale skala 1:5 W116A1 Poł. ze ścianą as. W116D1 Przewężenie konstr. ściany W112END1 Swobodne zakończenie ściany bez odporności ogniowej asa Uniflott + taśa przekładkowa wkręt TN lub wkręt FN Przekrój pozioy przykłady wkręt TN np. płyta czołowa w razie konieczności stosować narożnik ochronny lub taśę Alux płyta czołowa (przyklejona) krawędź frezowana kołek rozporowy Knauf W112D4 Narożnik profil MW W115D1 Narożnik asa Uniflott np. profil MW wkręt TN lub wkręt FN np. profil MW w razie konieczności stosować narożnik ochronny lub taśę Alux asa TRIAS rozstaw słupków wkręt do płyt Diaant XTN lub wkręt uniwersalny FN płyty Diaant w razie konieczności stosować narożnik ochronny lub taśę Alux W112D2 Narożnik + profil elastyczny W112D3 Narożnik profil elastyczny profil narożnikowy elastyczny asa Uniflott + taśa spoinowa Knauf profil elastyczny asa Uniflott profil narożnikowy elastyczny asa Uniflott + taśa spoinowa Knauf profil narożnikowy elastyczny asa Uniflott narożnik ochronny a narożnik ochronny a a = rozstaw słupków elastyczne profile narożnikowe należy łączyć poprzez zastosowanie profili CW, względnie profili UW. 25

26 W11 Ściany szkieletowe Knauf Połączenia ścienne Połączenia ścienne Detale skala 1:5 Przekroje pozioe przykłady wyiary w W112A7 Połączenie ze ścianą szybu instalacyjnego W112A8 Połączenie z suchyi tynkai bez odporności ogniowej dla izolacyjności tericznej / akustycznej ściana szybu instalacyjnego (np. W628 Typ B) Knauf InTher (W631) np. wkręt TN lub wkręt FN taśa LDS (zobacz W61) przerwa iędzy płytai wypełniona przyścienną taśą dylatacyjną 12 Zobacz też zeszyty techniczne: W62 Przedścianki i ściany szybów instalacyjnych / W61 Knauf systey suchych tynków i przedścianek W112A9 Połączenie przesuwne ze ścianą asywną W112A3 Poł. ruchoe z asywny eleente budowlany np. 50 Knauf suchy tynk (W611) wkręt LN 3,5x9, np. 75 a 500 np. 75 np. 50 a 20 a 20 a a 20 a 20 a 20 a a 20 W112A5 Połączenie z fasadą etalową W112A2 Połączenie przesuwne z fasadą drewnianą bez odporności ogniowej bez odporności ogniowej płyta Knauf warstwa izol. asa Uniflott uszczelnienie trwałe elastyczne np. 50 np. profil MW 100 profil UD wkręt TN pasek odpowiedni eleent ocujący np. wkręt TB paski 20 a a 20 zwężanie ścian z odpornoscią ogniową zobacz strona 17 26

27 W11 Ściany szkieletowe Knauf Połączenia T Połączenia T Detale skala 1:5 W112C1 Połączenie T za poocą profila CW z odpornościa ogniową Przekrój pozioy przykłady W112C4 Połączenie T za poocą profila MW płyty Diaant taśa akustyczna np. wkręt TN lub wkręt FN asa Uniflott warstwa izolacyjna w razie potrzeby np. profil MW wkręt do płyt Diaant XTN lub wkręt uniwersalny FN asa TRIAS płyty Diaant profil MW W115C1 Połączenie T połączenie z profile CW W112C5 Połączenie T połączenie z płytą Diaant bez odporności ogniowej warstwa izolacyjna w razie potrzeby wkręt TN lub wkręt FN asa Uniflott np. wkręt LG 35 rozstaw 250 np. ożliwa tylko płyta Diaant (dodatkowy) W112C2 Połączenie T za poocą profila elastycznego W112C3 Połączenie T za poocą kołka do płyt płyty Diaant asa TRIAS wkręt do płyt Diaant XTN profil narożnikowy elastyczny 200 lub profil narożnikowy wewnętrzny np. kołek do płyt Knauf Hartut, a 1000 asa Uniflott Wskazówka ontażowa: elastyczne profile narożnikowe należy łączyć poprzez zastosowanie profili UW 27

28 W11 Ściany szkieletowe Knauf Szczeliny dylatacyjne Szczeliny dylatacyjne Detale skala 1:5 Przekrój pozioy przykłady wszystkie wyiary w W111BFU2 Szczelina dylatacyjna z profile dylatacyjny W112BFU2 Szczelina dylatacyjna bez odporności ogniowej bez odporności ogniowej wkręt TN płyta Knauf profil dylatacyjny, np. Migua np. warstwa izolacyjna według uznania np. w razie potrzeby należy stosować narożnik ochronny Wyiar w zależności od wyagań i profilu dylatacyjnego a a a in. 20 a 30 rozstaw słupków W111BFU1 Szczelina dylatacyjna W112BFU3 Szczelina dylatacyjna profil MW warstwa izolacyjna w razie potrzeby paski płyt Knauf płyta Knauf np. 50 np. 75 narożnik ochronny w razie potrzeby paski płyt Knauf wkręt TN np. profil MW 75 warstwa izolacji w razie potrzeby np. 50 wkręt LN 3,5x9, a a 20 a a 20 a 20 a 20 a a 20 W112BFU4 Szczelina dylatacyjna sztywne połączenie ścian prowadzi do iejscowego obniżenia poziou izolacyjności akustycznej 50 paski płyt Knauf całkowita grubość 50 sklejone i przykręcone wkrętai gipsgips W115BFU1 Szczelina dylatacyjna profil UD warstwa izolacyjna w razie potrzeby wkręt LN 3,5x9, pasek a 500 paski taśy akustycznej np. 50 a 20 a 20 a a 20 a 20 a 20 a a Zalecenie Knauf w przypadku pustej przestrzeni ściany wynoszącej 50

29 W11 Ściany szkieletowe Knauf Połączenia z podłoże Połączenia z podłoże Detale skala 1:5 Przekrój pionowy przykłady wyiary w W111VU2 Połączenie z suchy jastryche W112VU2 Połączenie z jastryche wylewany bez odporności ogniowej jastrych ciągły zniejsza izolacyjność akustyczną np. płyta Knauf taśa akustyczna wkręt Knauf LG 1) Knauf suchy jastrych np. Brio 18 EPS (F127) np. asa Uniflott kołek rozporowy Knauf 2) jastrych wylewany Knauf izolacja klasa reakcji na ogień in. A2, np. wełna ineralna np. strop betonowy 1) Zniejszyć o połowę rozstaw wkrętów FN wobec danych 2) Zniejszyć o połowę rozstaw ocowań wobec danych z tabeli na stronie 9 z tabeli na stronie 9 W111VU4 Połączenie ze strope drewniany belkowy W112VU3 Zredukowane połączenie z surowy podłoże np. płyta Knauf wkręt Knauf FN 3) pasek o grubości okładziny wełna ineralna Knaufprzyścienna taśa dylatacyjna (teperatura topnienia 1000 C) np. cokół np. jastrych wylewany Knauf aluiniowy zapewniający higieniczną konstrukcję 25 np. asa Fugenfüller Leicht paski o grubości okładziny np. strop betonowy 3) zniejszyć o połowę rozstaw ocowań wobec danych z tabeli na stronie 9 Połączenia w poieszczeniach o podwyższonej wilgotności powietrza bez skali Knauf elastyczny klej do płytek *) folia w płynie Flächendicht uszczelnienie brzegowe folią w płynie wypełnienie spoiny za poocą pianki uszczelnienie spoiny, Knauf Silikon Sanitarny *) folia w płynie Flächendicht Knauf jastrych wylewany np. W116 *) = produkty Knauf Bauprodukte Wszystkie grubości warstw jastrychu suchego i jastrychu wylewanego zgodnie z klasą odporności ogniowej oraz obciążenie użytkowy zobacz też zeszyt techniczny F12 Suchy jastrych / zeszyt F20 Knauf Podłogi konstrukcja i techniki / Karta techniczna K435 Knauf Flächendicht / Flächendichtband 29

30 W11 Ściany szkieletowe Knauf Połączenia ze strope Połączenia ze strope Detale skala 1:5 W111VO2 bez odporności ogniowej Połączenie przesuwne z sufite powieszany dla wyagań izolacyjności akustycznej ściany działowej R w > 45 db: połączenie z sufite wykonać ruchoo analogicznie do detalu W112VO2 lub ulepszyć sufit podwieszany stosując np. warstwę izol. z wełny ineralnej. Przekroje pionowe przykłady wszystkie wyiary w W112VO3 Przesuwne połączenie ze strope bez odporności ogniowej zniejszenie izolacyjności akustycznej o ok. 3 db a a a a 20 in asa szpachlowa Knauf wkręty wkręcane tylko poiędzy słupkai uszczelnienie trwale elastyczne paski płyt Knauf sufit Knauf (np. D112) np. asa Uniflott + taśa przekładkowa W112VO2 Połączenie przesuwne 1) W116VO2 Połączenie przesuwne 1) Inforacje z uwzględnienie tabeli Inforacje z uwzględnienie tabeli a a b 20 a narożnik ochronny w razie potrzeby asa szpachlowa Knauf uszczelnienie trwale elastyczne paski płyt Knauf (wysokość w zależności od ugięcia stropu) własciwy eleent ocujący (nie skręcać z profile UW) np. 20 b a a a uczszczelnienie trwale elastyczne paski płyt Knauf (wysokość w zależności od ugięcia stropu) W115VO2 Połączenie przesuwne 1) Inforacje z uwzględnienie tabeli 20 b a a a uszczelnienie trwale elastyczne paski płyt Knauf (wysokość w zależności od ugięcia stropu) 1) Dane dla połączeń przesuwnych Knauf Syste ax. dopuszczalna bez odporności z odpornością ogniowej ogniową wysokość ściany a b a b W111 1warstwowa W115 2warstwowa W116 1warstwowa W112 2warstwowa *) W113 3warstwowa W116 2warstwowa *) Dopuszczalna wysokość ściany uwzględnia odpowiedni syste ścian (zobacz strony 9 15) Rozwiązania dla większego ugięcia stropu / wyższych ścian na zapytanie 30 Zobacz również zeszyt techniczny D11 Systey sufitowe Knauf z płyt gipsowych

31 W11 Ściany szkieletowe Knauf Połączenia ze strope Połączenia ze strope Detale skala 1:5 W112VO4 Połączenie z sufite podwieszany bez odporności ogniowej dopuszczalna wysokość ściany: 4 (ściany wyższe na zapytanie) Przekrój pionowy przykłady W112VO5 Połączenie z blachą trapezową Konstrukcja z blachy trapezowej z całkowitą okładziną sklasyfikowana zgodnie z technicznyi wyogai odporności ogniowej (np. Knauf Syste K217) sufit Knauf (np. D113) cięgno usztywniające z taśą stalową perforowaną w obszarze wieszaków asa Uniflott + taśa przekładkowa kołek do płyt a 500 asa Uniflott + taśa przekładkowa np. wkręt Knauf FN 1) nie skręcać z profile UW płyt Knauf Sposób ocowania taś szczelinowych na konstrukcji nośnej stropu określa się na budowie W112VO6 Połączenie z sufite podwieszany dopuszczalna wysokość ściany: 4 sufity podwieszane o tej saej klasie odporności ogniowej, działanie ognia od dołu (np. sufit Knauf D112) (ściany wyższe na zapytanie) 1) Grubość blachy trapezowej: t 1,0 nawiercić otwór o Ø 2,0 t 1,5 nawiercić otwór o Ø 3,0 t 2,0 łącznik do blachy trapezowej W112VO7 Połączenie z obudową belek stalowych okładzina wsporników zgodnie z technicznyi wyogai odporności ogniowej (wykonanie wg zeszytu technicznego Knauf K25) profil CD łącznik krzyżowy skręcony z profile CD z obu stron asa Uniflott + taśa przekładkowa wkręt FN nie skręcać z profile UW etalowa podkonstrukcja zaocowana do profilu stalowego nie skręcać z profile UW asa Uniflott + taśa przekładkowa wkręt Knauf FN Należy zapewnić przenoszenie obciążeń poprzez płytę sufitu na sąsiadujące ściany (połączenia brzegowe zaknięte siłowo). Zobacz też zeszyty techniczne: D11 Systey sufitów podwieszanych Knauf / K217 Knauf Okładziny połaci dachowych z blach trapezowych / / K25 Knauf Fireboard Obudowy słupów i belek 31

32 W11 Ściany szkieletowe Knauf Ościeżnice drzwiowe Ościeżnice drzwiowe Ościeżnice drzwiowe etalowa konstrukcja nośna Rysunki scheatyczne Wariant CW wysokość ściany szerokość drzwi ciężar skrzydeł drzwiowych 2,60 0, kg Wariant UA wysokość ściany szerokość drzwi ciężar skrzydeł drzwiowych > 2,60 > 0,885 > 25 kg Przesuwne połączenie ze strope Możliwy wariant UA lub CW kątownik drzwiowy U GÓRY ocowanie za poocą zał. kołków kątownik drzwiowy U GÓRY ocowanie za poocą zał. kołków kątownik drzwiowy U GÓRY ocowanie np. za pooca kołka rozporowego "L" 8/100 kątownik drzwiowy U DOŁU ocowanie za poocą zał. kołków kątownik drzwiowy U DOŁU ocowanie za poocą zał. kołków profil UA najlepiej na wys. poieszczenia (nie na styk) profil UA lub usunąć listwy z tworzywa sztucznego na kątowniku kotwowy do słupa drzwi. alternatywnie: kątownik łączący Knauf do profila UA dla ugięcia stropu ax. 20 Maksyalny ciężar pojedynczego skrzydła drzwiowego Szerokość skrzydła wariant CW 25 kg wariant UA UA 50 UA 75 UA 100 UA 125 UA kg 75 kg 100 kg 125 kg 150 kg 40 kg 60 kg 80 kg 100 kg 120 kg Zalecenie Knauf: W przypadku ścian o podwójny szkielecie należy jako ościeżnice zastosować profile UA Profile ościeżnic drzwiowych (CW / UA) uszą być ok. 40 krótsze niż profile szkieletu. (należy dodatkowo uwzględnić warunki budowlane np. ruchoe połączenia z sufite) W przypadku wykonywania ścian z wykorzystanie profili 125 lub 150: ze względów konstrukcyjnych ożliwe jest zastosowanie jako ościeżnicy wyłącznie profila UA (125/150) z kątownikie łączący do UA 100 kątownik drzwiowy Knauf do profili CW i UA 50 lub 75 lub 100 zestaw zawiera: 4 kątowniki + 10 kołków kątownik łączący Knauf do profila UA 50 lub 75 lub 100 / 125 / 150 Zestaw zawiera: 4 kątowniki + 8 kołków + 8 śrub z nakrętkai i podkładkai konstrukcja otwór drzwiowy okładzina 1 strona ściany okładzina 2 strona ściany nie rozieszczać styków płyt na profilach ościeżnicowych

33 Ościeżnice W11 Ściana drzwiowe szkieletowa / otwory w ścianachknauf Otwory drzwiowe / otwory w ścianach Detale skala 1:5 W112E2 Otwór drzwiowy z profile CW W113E1 Otwór drzwiowy z profile UA wyiar otworu w stanie surowy wkręt TN wyiar otworu w stanie surowy wkręt TB Przekrój pozioy przykłady kątownik drzwiowy jako ościeżnica drzwiowa kątownik drzwiowy profil UA jako ościeżnica drzwiowa W115E1 Otwór drzwiowy z profilai UA W116E1 Otwór drzwiowy z profilai UA wyiar otworu w stanie surowy wkręt TB wyiar otworu w stanie surowy wkręt TB taśa uszczelniająca pasek płyty na całą wysokość drzwi kątownik drzwiowy profil UA jako ościeżnica drzwiowa kątownik drzwiowy profil UA jako ościeżnica drzwiowa W przypadku ocowania ościeżnic poiędzy słupkai pasek płyty usztywnić blachą stalową Dodatkowo należy uwzględnić dane producenta drzwi (np. dopuszczenia w odniesieniu do ochrony przeciwpożarowej, dodatkowe środki konstrukcyjne etc.) Zobacz również kartę techniczną W495P Knauf Syste drzwi przesuwnych Krona Max. otwory w ścianach szkieletowych rozstaw słupków dopuszczalna wysokość ściany odpowiednio do systeu większe szerokości otworów / wyższe ściany na zapytanie drzwi należy ontować zgodnie z wytycznyi ontażowyi Profil CW jako ościeżnica drzwiowa Profil UA jako ościeżnica drzwiowa Rysunki scheatyczne profil UA a a a a a a a a a a a a a a a a rozstaw słupków rozstaw słupków profil UA b b 3a b b b 5a b ściana zaknięta otwór bez ograniczenia wysokości ściana zaknięta ściana zaknięta otwór ściana zaknięta do 3a bez ograniczenia wysokości ściany do 4a wysokość ściany do 5a wysokość ściany 4,00 33

34 W11 Ściany szkieletowe Knauf Ściany łukowe z profili Knauf Sinus Ściany łukowe z profili Knauf Sinus Proień gięcia Płyty Knauf Grubość płyty d 9,5 Proień gięcia gięcie na sucho 6,5 (płyta giętka) A 2000 w kierunku podłużny gięcie na okro ,5 A / DF ,5 Diaant r Łuk wewnętrzny wklęsły t s st r r ron ona c wi a ś i sk doc a z na na d Łuk wewnętrzny wypukły s st r t r o na rona ś w c is i d k oc ana z na d Inne / proienie gięcia na zapytanie Instrukcja gięcia Gięcie tylko w kierunku wzdłużny Gięcie na sucho 1. Płytę Knauf należy powoli wyginać w poprzek na słupkach 2. Zagięcie ocować wkrętai do kolejnych profili. Gięcie na okro 1. Przeciętą płytę gipsową ułożyć na stojaku z profili lub podobny, stroną ściskaną do góry (dla unieożliwienia spłynięcia nadiaru wody). 2. Nakłuć wzdłuż i w poprzek wałkie gwoździowy. 3. Zwilżyć za poocą spryskiwacza lub wałka, pozwolić na kilkuinutowe nasiąknięcie, czynności powtórzyć kilkakrotnie aż do osiągnięcia stanu nasycenia i spłynięcia nadiaru wody. 4. Płytę położyć na przygotowanej forie, wygiąć, unieruchoić taśą saoprzylepną i pozostawić do wyschnięcia. Instalacja profile CW łączyć z profilai Knauf Sinus za poocą zaciskarki rozstaw osiowy profili CW 300 (proień zewnętrzny) rozstaw eleentów ocujących Knauf 300 okładzina pozioa profil Knauf Sinus: Dostępny w szerokościach 50, 75 i 100 ; długość 190. W dowolny iejscu profila ożna uzyskać zakrzywienie o wybrany proieniu poprzez wygięcie łącznika ku górze tak, że w ty iejscu profil staje się elastyczny ożliwe proienie: łącznik Sinus proień zewnętrzny półka taśa wygięta płyta Knauf płyta z odpowiedni docięty proienie, d 12,5 np. łata drewniana do unieruchoienia giętej płyty Detale skala 1:5 W111SO1 szablon Ściana łukowa bez odporności ogniowej połączyć z taśą profilu Sinus za poocą zaciskarki taśę profilu Sinus połączyć z jego półką za poocą zaciskarki np. wkręt TN zgięty łącznik profilu Sinus profil Knauf Sinus szablon Rysunki scheatyczne długość w rozwinięciu w kierunku podłużny kątownik jako oparcie płyty pasek Przekrój pozioy przykład płyta giętka Knauf asa Uniflott + taśa spoinowa Knauf eleent ocujący np. kołek rozporowy Knauf 34

35 W11 Ściany szkieletowe Knauf Syste W111 / W112 bez połączenia ze strope Syste W111 / W112 bez połączenia ze strope Szerokość ściany = rozpiętość profila UA Widok Rysunek scheatyczny profil UA gr. blachy 2 Max. dopuszczalna szerokość ściany okładzina okładzina 12,5 2x 12,5 Detal "A" płyta Knauf profil UA Detal "B" UA UA 75 4,50 5,50 UA 100 Szersze ściany na zapytanie 5 Dopuszczalna wysokość ściany: 4 (ściany wyższe na zapytanie) Profile UA nie ogą się stykać Wyagania odporności ogniowej oraz izolacyjności akustycznej nie ogą być spełnione dla tej konstrukcji ściany np. wysokość ściany szerokość ściany Detale skala 1:5 przekrój pionowy detal Rysunek scheatyczny Ściana szkieletowa bez połączenia ze strope W111 / W112 Detal "B" wysokość ściany 4 wkręt TB profil UA wkręt LB 3,5x9,5 1) przy połączeniu ze ścianą kołek rozporowy Knauf Detal "A" profil UA np. (słupek) profil UA wkręt LB 3,5x9,5 1) kątownik łączący do profila UA ocowanie do profila UA: 2x śruba M8 ocowanie do ściany asywnej: odpowiedni eleent ocujący, dopuszczalne obciążenie całkowite: profil UA 50: 1 kn profil UA 75 / 100: 2 kn przy połączeniu ze ścianą połączenie z podłogą wg W111 / W112 1) Rozstaw eleentów ocujących zgodnie z rozstawe wkrętów LN w tabelach na stronach

36 Obciążenia W11 Ściany wspornikowe szkieletowe Knauf Obciążenia wspornikowe Obciążenia wspornikowe do 15 kg haki X do 24 kg wkręty Knauf LG 25 / LG 35 Max. nośność haków X do 5 kg do 10 kg do 15 kg grubość okładziny 12,5 2x 12,5 wkręt LG 25 LG 35 Max. nośność wkrętów Knauf typ A kg 8 Knauf typ F kg 15 LG LG Min.długość wkrętu: grubość okładziny + grubość wieszanego przediotu Diaant kg do 65 kg kołki do pustych przestrzeni obciążenie rozciągające lub ścinające od 0,4 kn/ lub 0,7 kn/ do 1,5 kn/ trawersy / stojaki Max. nośność kołków rozporowy z two rozporowy rzywa sztuczn. z etalu ø8 lub ø10 wkręt M5 lub M6 grubość okładziny 1) 1) Knauf Hartut wkręt M5 Obciążenie wspornikowe o wartości od 0,4 kn/ lub 0,7 kn/ do 1,5 kn/ długości ściany (np. bojler, toaleta wisząca, uywalka) należy przenieść na konstrukcję budynku za pośrednictwe stojaków 2) lub trawersów 3) 12,5 15 / 18 2x 12,5 2x 15 płyty płyty płyty Knauf Diaant Knauf Diaant Knauf kg kg kg kg kg ) np. Tox Universal, Fischer Universal, Molly Schraubanker Rodzaj i zastosowanie eleentów ocujących haki X: lekkie przedioty: np. obrazy tylko obciążenia ścinające do 15 kg wkręty Knauf LG: lekkie przedioty: np. zabezpieczenia przeciwwywróceniowe regałów obciążenia rozciągające lub ścianające do 24 kg kołek do pustych przestrzeni: większe obciążenia np. poręcze obciążenia wspornikowe: np. szafka kuchenna obciążenia większe łączone do 65 kg Diaant kg W234 Obciążenie wspornikowe Przykłady: W234 Knauf poprzeczka uniwersalna W228 Knauf stojak nośny (profil UA) na wysokość poieszczenia do ocowania np. tablic szkolnych zobacz zeszyt techniczny Knauf W21 2) najlepiej w połączeniu z systee W112, W113, W116 3) np. stojak nośny Fa. Glock GbH (zobacz z uwzględnienie strony 37 Na ścinach z płyt gipsowokartonowych ożna ocować obciążenia wspornikowe w dowolny iejscu (telewizory, szafki) przy zachowaniu zasad opisanych na stronie 37. Należy zawsze uwzględniać raię sił ( 300 ) przy danej wysokości szafki ( 300 i głębokości ). Mocowanie obciążeń wspornikowych odbywa się zawsze za poocą co najniej 2 kołków do pustych przestrzeni (plastikowych lub etalowych) Liczba łączników zależna jest od wyiarów szafki, nośności łączników i grubości okładziny (zobacz przykłady obliczeń na stronie 37) Rozstaw łączników in. 75 (zalecenie Knauf in. 200 ) Szafka wisząca: raię siły 300 wysokość szafki W przypadku ocowania warstwy wierzchniej płyt na zszywki obciążenia ogą być przenoszone tylko przez warstwę wewnętrzną. głębokość szafki szerokość szafki 1200
