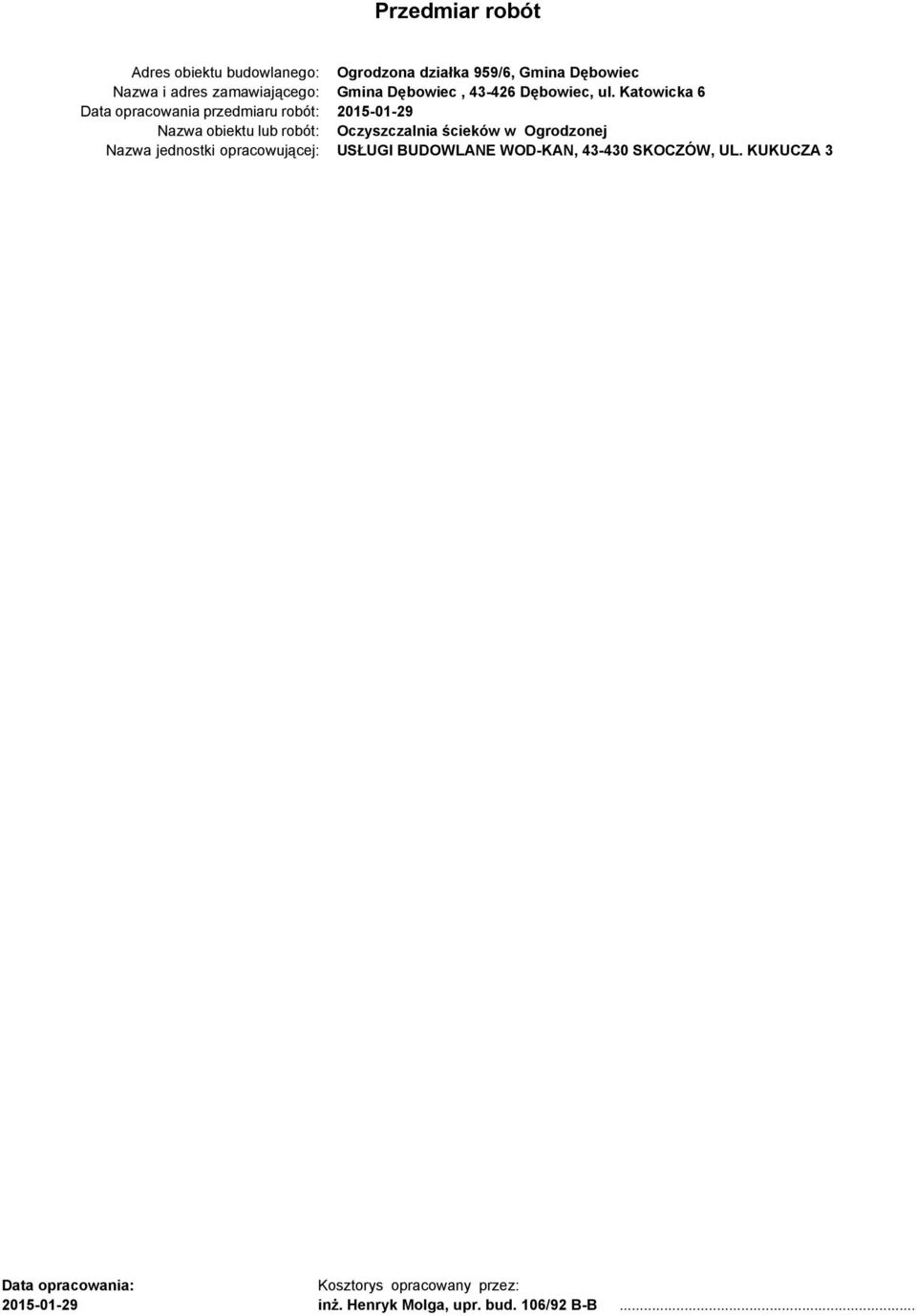

1 Przedmiar robót Adres obiektu budowlanego: Ogrodzona działka 959/6, Gmina Dębowiec Nazwa i adres zamawiającego: Gmina Dębowiec, Dębowiec, ul. Katowicka 6 Data opracowania przedmiaru robót: Nazwa obiektu lub robót: Oczyszczalnia ścieków w Ogrodzonej Nazwa jednostki opracowującej: USŁUGI BUDOWLANE WOD-KAN, SKOCZÓW, UL. KUKUCZA 3 Data opracowania: Kosztorys opracowany przez: inż. Henryk Molga, upr. bud. 106/92 B-B...

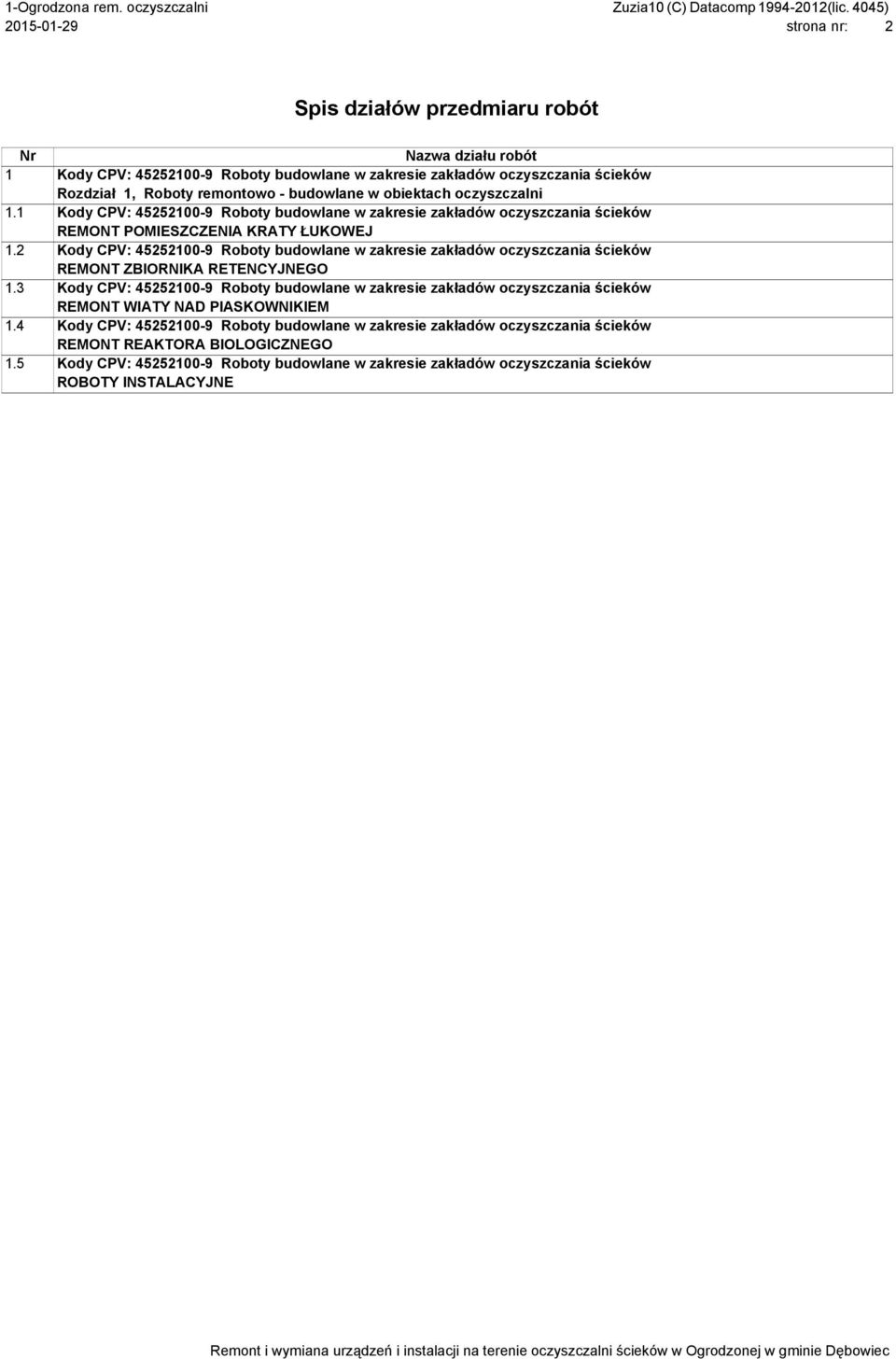

2 strona nr: 2 Spis działów przedmiaru robót Nr Nazwa działu robót 1 Kody CPV: Roboty budowlane w zakresie zakładów oczyszczania ścieków Rozdział 1, Roboty remontowo - budowlane w obiektach oczyszczalni 1.1 Kody CPV: Roboty budowlane w zakresie zakładów oczyszczania ścieków REMONT POMIESZCZENIA KRATY ŁUKOWEJ 1.2 Kody CPV: Roboty budowlane w zakresie zakładów oczyszczania ścieków REMONT ZBIORNIKA RETENCYJNEGO 1.3 Kody CPV: Roboty budowlane w zakresie zakładów oczyszczania ścieków REMONT WIATY NAD PIASKOWNIKIEM 1.4 Kody CPV: Roboty budowlane w zakresie zakładów oczyszczania ścieków REMONT REAKTORA BIOLOGICZNEGO 1.5 Kody CPV: Roboty budowlane w zakresie zakładów oczyszczania ścieków ROBOTY INSTALACYJNE

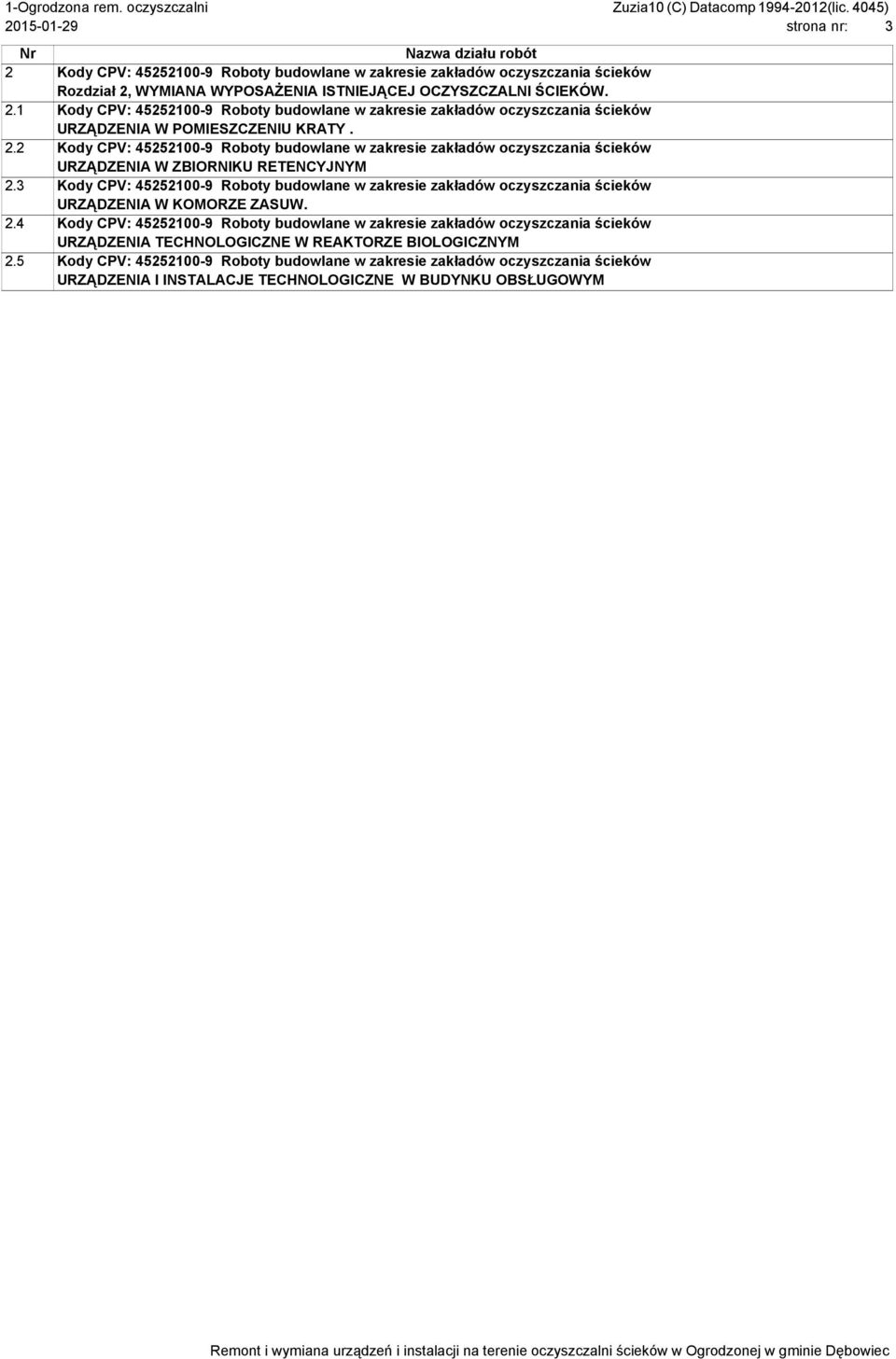

3 Nr Nazwa działu robót 2 Kody CPV: Roboty budowlane w zakresie zakładów oczyszczania ścieków Rozdział 2, WYMIANA WYPOSAŻENIA ISTNIEJĄCEJ OCZYSZCZALNI ŚCIEKÓW. 2.1 Kody CPV: Roboty budowlane w zakresie zakładów oczyszczania ścieków URZĄDZENIA W POMIESZCZENIU KRATY. 2.2 Kody CPV: Roboty budowlane w zakresie zakładów oczyszczania ścieków URZĄDZENIA W ZBIORNIKU RETENCYJNYM 2.3 Kody CPV: Roboty budowlane w zakresie zakładów oczyszczania ścieków URZĄDZENIA W KOMORZE ZASUW. 2.4 Kody CPV: Roboty budowlane w zakresie zakładów oczyszczania ścieków URZĄDZENIA TECHNOLOGICZNE W REAKTORZE BIOLOGICZNYM 2.5 Kody CPV: Roboty budowlane w zakresie zakładów oczyszczania ścieków URZĄDZENIA I INSTALACJE TECHNOLOGICZNE W BUDYNKU OBSŁUGOWYM strona nr: 3

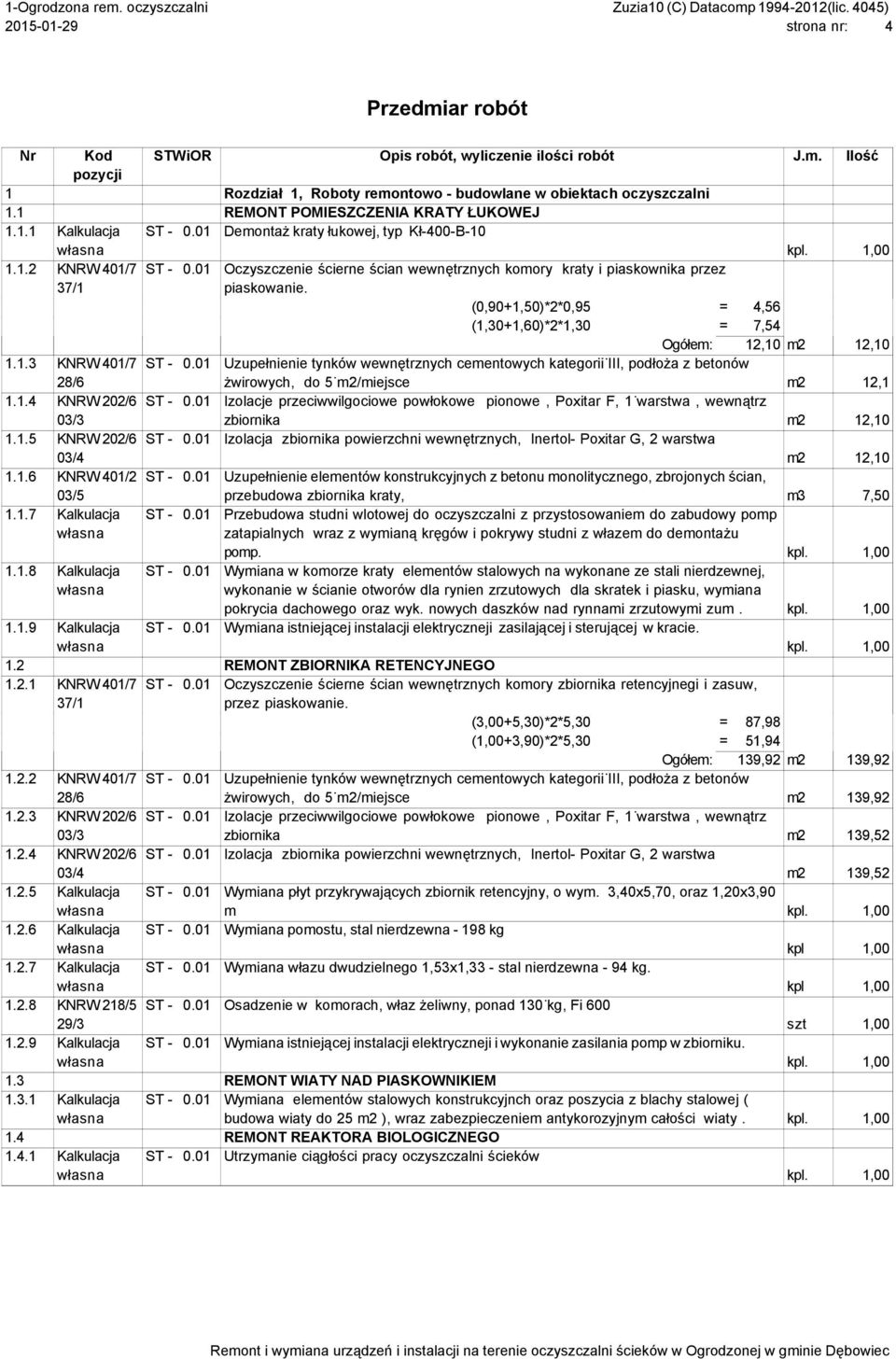

4 strona nr: 4 Przedmiar robót 1 Rozdział 1, Roboty remontowo - budowlane w obiektach oczyszczalni 1.1 REMONT POMIESZCZENIA KRATY ŁUKOWEJ Kalkulacja ST Demontaż kraty łukowej, typ Kł-400-B KNRW 401/7 37/1 ST Oczyszczenie ścierne ścian wewnętrznych komory kraty i piaskownika przez piaskowanie. (0,90+1,50)*2*0,95 = 4,56 (1,30+1,60)*2*1,30 = 7,54 Ogółem: 12,10 m2 12, KNRW 401/7 ST Uzupełnienie tynków wewnętrznych cementowych kategorii III, podłoża z betonów 28/6 żwirowych, do 5 m2/miejsce m2 12, KNRW 202/6 ST Izolacje przeciwwilgociowe powłokowe pionowe, Poxitar F, 1 warstwa, wewnątrz 03/3 zbiornika m2 12, KNRW 202/6 ST Izolacja zbiornika powierzchni wewnętrznych, Inertol- Poxitar G, 2 warstwa 03/4 m2 12, KNRW 401/2 ST Uzupełnienie elementów konstrukcyjnych z betonu monolitycznego, zbrojonych ścian, 03/5 przebudowa zbiornika kraty, m3 7, Kalkulacja ST Przebudowa studni wlotowej do oczyszczalni z przystosowaniem do zabudowy pomp zatapialnych wraz z wymianą kręgów i pokrywy studni z włazem do demontażu pomp Kalkulacja ST Wymiana w komorze kraty elementów stalowych na wykonane ze stali nierdzewnej, wykonanie w ścianie otworów dla rynien zrzutowych dla skratek i piasku, wymiana pokrycia dachowego oraz wyk. nowych daszków nad rynnami zrzutowymi zum Kalkulacja ST Wymiana istniejącej instalacji elektryczneji zasilającej i sterującej w kracie. 1.2 REMONT ZBIORNIKA RETENCYJNEGO KNRW 401/7 37/1 ST Oczyszczenie ścierne ścian wewnętrznych komory zbiornika retencyjnegi i zasuw, przez piaskowanie. (3,00+5,30)*2*5,30 = 87,98 (1,00+3,90)*2*5,30 = 51,94 Ogółem: 139,92 m2 139, KNRW 401/7 ST Uzupełnienie tynków wewnętrznych cementowych kategorii III, podłoża z betonów 28/6 żwirowych, do 5 m2/miejsce m2 139, KNRW 202/6 ST Izolacje przeciwwilgociowe powłokowe pionowe, Poxitar F, 1 warstwa, wewnątrz 03/3 zbiornika m2 139, KNRW 202/6 ST Izolacja zbiornika powierzchni wewnętrznych, Inertol- Poxitar G, 2 warstwa 03/4 m2 139, Kalkulacja ST Wymiana płyt przykrywających zbiornik retencyjny, o wym. 3,40x5,70, oraz 1,20x3,90 m Kalkulacja ST Wymiana pomostu, stal nierdzewna kg kpl 1, Kalkulacja ST Wymiana włazu dwudzielnego 1,53x1,33 - stal nierdzewna - 94 kg. kpl 1, KNRW 218/5 ST Osadzenie w komorach, właz żeliwny, ponad 130 kg, Fi /3 szt 1, Kalkulacja ST Wymiana istniejącej instalacji elektryczneji i wykonanie zasilania pomp w zbiorniku. 1.3 REMONT WIATY NAD PIASKOWNIKIEM Kalkulacja ST Wymiana elementów stalowych konstrukcyjnch oraz poszycia z blachy stalowej ( budowa wiaty do 25 m2 ), wraz zabezpieczeniem antykorozyjnym całości wiaty. 1.4 REMONT REAKTORA BIOLOGICZNEGO Kalkulacja ST Utrzymanie ciągłości pracy oczyszczalni ścieków

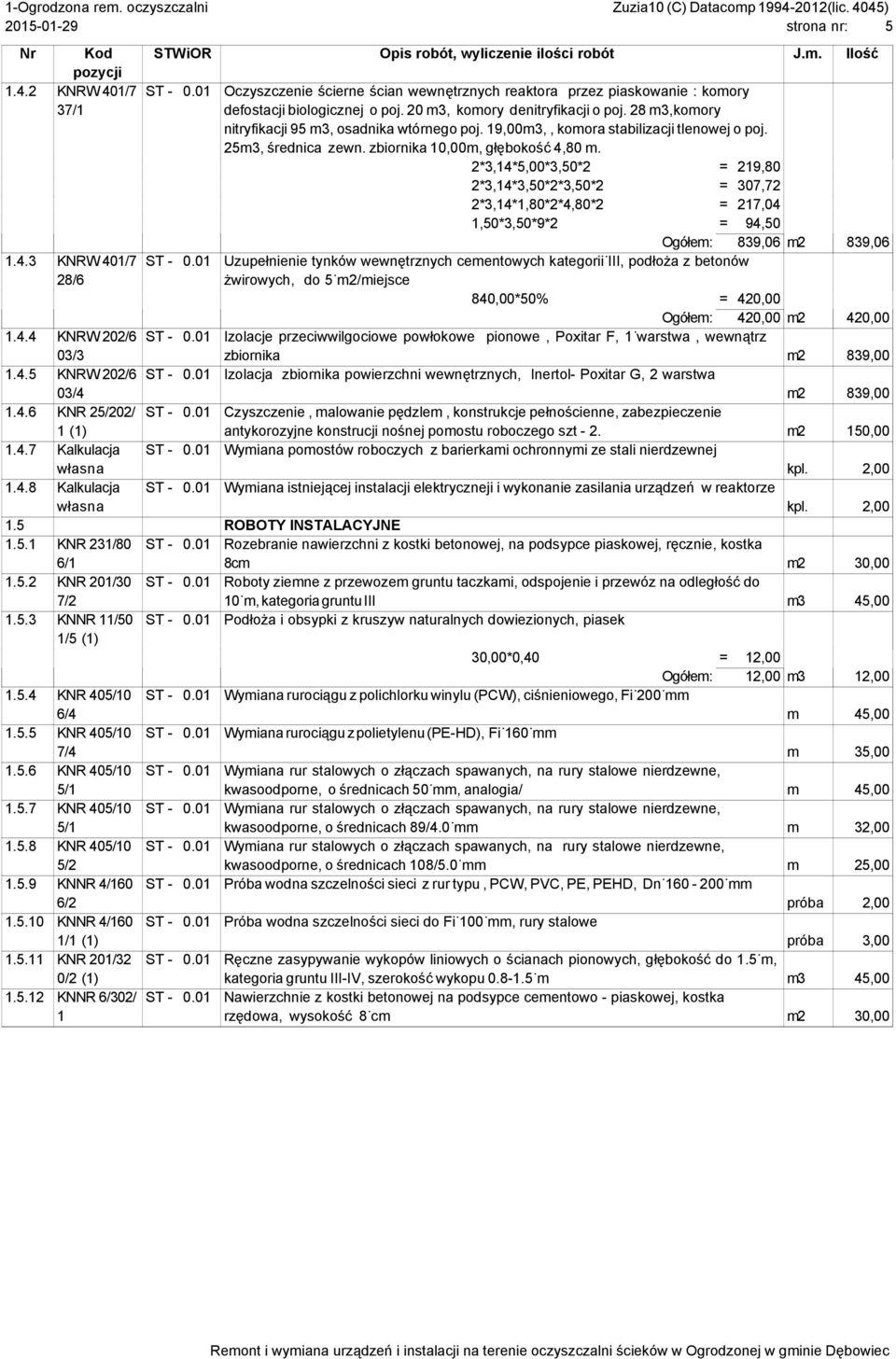

5 strona nr: KNRW 401/7 37/1 ST Oczyszczenie ścierne ścian wewnętrznych reaktora przez piaskowanie : komory defostacji biologicznej o poj. 20 m3, komory denitryfikacji o poj. 28 m3,komory nitryfikacji 95 m3, osadnika wtórnego poj. 19,00m3,, komora stabilizacji tlenowej o poj. 25m3, średnica zewn. zbiornika 10,00m, głębokość 4,80 m. 2*3,14*5,00*3,50*2 = 219,80 2*3,14*3,50*2*3,50*2 = 307,72 2*3,14*1,80*2*4,80*2 = 217,04 1,50*3,50*9*2 = 94,50 Ogółem: 839,06 m2 839, KNRW 401/7 28/6 ST Uzupełnienie tynków wewnętrznych cementowych kategorii III, podłoża z betonów żwirowych, do 5 m2/miejsce 840,00*50% = 420,00 Ogółem: 420,00 m2 420, KNRW 202/6 ST Izolacje przeciwwilgociowe powłokowe pionowe, Poxitar F, 1 warstwa, wewnątrz 03/3 zbiornika m2 839, KNRW 202/6 ST Izolacja zbiornika powierzchni wewnętrznych, Inertol- Poxitar G, 2 warstwa 03/4 m2 839, KNR 25/202/ ST Czyszczenie, malowanie pędzlem, konstrukcje pełnościenne, zabezpieczenie 1 (1) antykorozyjne konstrucji nośnej pomostu roboczego szt - 2. m2 150, Kalkulacja ST Wymiana pomostów roboczych z barierkami ochronnymi ze stali nierdzewnej kpl. 2, Kalkulacja ST Wymiana istniejącej instalacji elektryczneji i wykonanie zasilania urządzeń w reaktorze kpl. 2, ROBOTY INSTALACYJNE KNR 231/80 ST Rozebranie nawierzchni z kostki betonowej, na podsypce piaskowej, ręcznie, kostka 6/1 8cm m2 30, KNR 201/30 ST Roboty ziemne z przewozem gruntu taczkami, odspojenie i przewóz na odległość do 7/2 10 m, kategoria gruntu III m3 45, KNNR 11/50 1/5 (1) ST Podłoża i obsypki z kruszyw naturalnych dowiezionych, piasek 30,00*0,40 = 12,00 Ogółem: 12,00 m3 12, KNR 405/10 ST Wymiana rurociągu z polichlorku winylu (PCW), ciśnieniowego, Fi 200 mm 6/4 m 45, KNR 405/10 ST Wymiana rurociągu z polietylenu (PE-HD), Fi 160 mm 7/4 m 35, KNR 405/10 ST Wymiana rur stalowych o złączach spawanych, na rury stalowe nierdzewne, 5/1 kwasoodporne, o średnicach 50 mm, analogia/ m 45, KNR 405/10 ST Wymiana rur stalowych o złączach spawanych, na rury stalowe nierdzewne, 5/1 kwasoodporne, o średnicach 89/4.0 mm m 32, KNR 405/10 ST Wymiana rur stalowych o złączach spawanych, na rury stalowe nierdzewne, 5/2 kwasoodporne, o średnicach 108/5.0 mm m 25, KNNR 4/160 ST Próba wodna szczelności sieci z rur typu, PCW, PVC, PE, PEHD, Dn mm 6/2 próba 2, KNNR 4/160 ST Próba wodna szczelności sieci do Fi 100 mm, rury stalowe 1/1 (1) próba 3, KNR 201/32 ST Ręczne zasypywanie wykopów liniowych o ścianach pionowych, głębokość do 1.5 m, 0/2 (1) kategoria gruntu III-IV, szerokość wykopu m m3 45, KNNR 6/302/ ST Nawierzchnie z kostki betonowej na podsypce cementowo - piaskowej, kostka 1 rzędowa, wysokość 8 cm m2 30,00

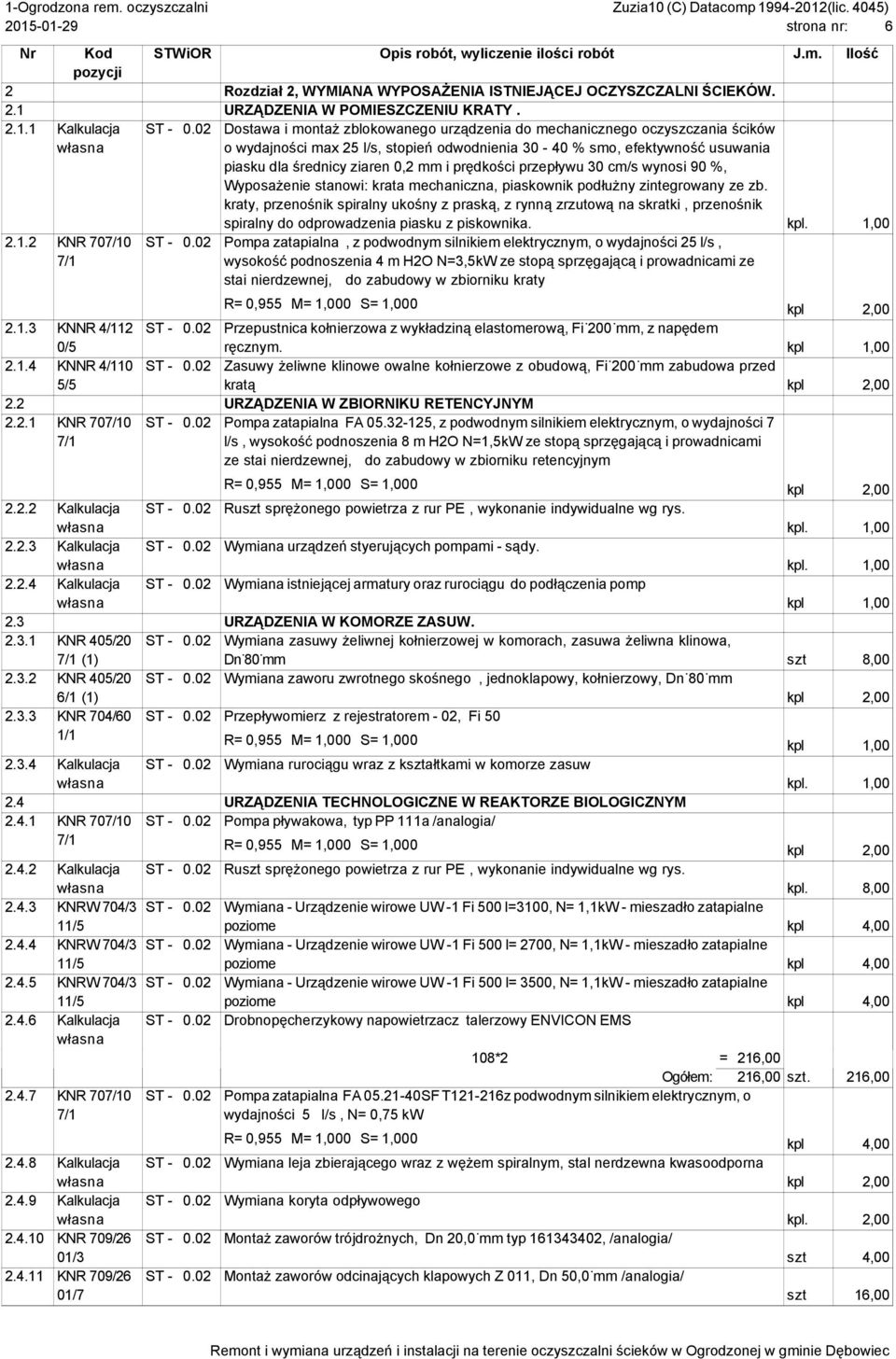

6 strona nr: 6 2 Rozdział 2, WYMIANA WYPOSAŻENIA ISTNIEJĄCEJ OCZYSZCZALNI ŚCIEKÓW. 2.1 URZĄDZENIA W POMIESZCZENIU KRATY Kalkulacja ST Dostawa i montaż zblokowanego urządzenia do mechanicznego oczyszczania ścików o wydajności max 25 l/s, stopień odwodnienia % smo, efektywność usuwania piasku dla średnicy ziaren 0,2 mm i prędkości przepływu 30 cm/s wynosi 90 %, Wyposażenie stanowi: krata mechaniczna, piaskownik podłużny zintegrowany ze zb. kraty, przenośnik spiralny ukośny z praską, z rynną zrzutową na skratki, przenośnik spiralny do odprowadzenia piasku z piskownika KNR 707/10 7/1 ST Pompa zatapialna, z podwodnym silnikiem elektrycznym, o wydajności 25 l/s, wysokość podnoszenia 4 m H2O N=3,5kW ze stopą sprzęgającą i prowadnicami ze stai nierdzewnej, do zabudowy w zbiorniku kraty KNNR 4/112 ST Przepustnica kołnierzowa z wykładziną elastomerową, Fi 200 mm, z napędem 0/5 ręcznym. kpl 1, KNNR 4/110 ST Zasuwy żeliwne klinowe owalne kołnierzowe z obudową, Fi 200 mm zabudowa przed 5/5 kratą 2.2 URZĄDZENIA W ZBIORNIKU RETENCYJNYM KNR 707/10 ST Pompa zatapialna FA , z podwodnym silnikiem elektrycznym, o wydajności 7 7/1 l/s, wysokość podnoszenia 8 m H2O N=1,5kW ze stopą sprzęgającą i prowadnicami ze stai nierdzewnej, do zabudowy w zbiorniku retencyjnym Kalkulacja ST Ruszt sprężonego powietrza z rur PE, wykonanie indywidualne wg rys Kalkulacja ST Wymiana urządzeń styerujących pompami - sądy Kalkulacja ST Wymiana istniejącej armatury oraz rurociągu do podłączenia pomp kpl 1, URZĄDZENIA W KOMORZE ZASUW KNR 405/20 ST Wymiana zasuwy żeliwnej kołnierzowej w komorach, zasuwa żeliwna klinowa, 7/1 (1) Dn 80 mm szt 8, KNR 405/20 ST Wymiana zaworu zwrotnego skośnego, jednoklapowy, kołnierzowy, Dn 80 mm 6/1 (1) KNR 704/60 ST Przepływomierz z rejestratorem - 02, Fi 50 1/1 kpl 1, Kalkulacja ST Wymiana rurociągu wraz z kształtkami w komorze zasuw 2.4 URZĄDZENIA TECHNOLOGICZNE W REAKTORZE BIOLOGICZNYM KNR 707/10 ST Pompa pływakowa, typ PP 111a /analogia/ 7/ Kalkulacja ST Ruszt sprężonego powietrza z rur PE, wykonanie indywidualne wg rys. kpl. 8, KNRW 704/3 ST Wymiana - Urządzenie wirowe UW -1 Fi 500 l=3100, N= 1,1kW - mieszadło zatapialne 11/5 poziome kpl 4, KNRW 704/3 ST Wymiana - Urządzenie wirowe UW -1 Fi 500 l= 2700, N= 1,1kW - mieszadło zatapialne 11/5 poziome kpl 4, KNRW 704/3 ST Wymiana - Urządzenie wirowe UW -1 Fi 500 l= 3500, N= 1,1kW - mieszadło zatapialne 11/5 poziome kpl 4, Kalkulacja ST Drobnopęcherzykowy napowietrzacz talerzowy ENVICON EMS 108*2 = 216,00 Ogółem: 216,00 szt. 216, KNR 707/10 ST Pompa zatapialna FA SF T z podwodnym silnikiem elektrycznym, o 7/1 wydajności 5 l/s, N= 0,75 kw kpl 4, Kalkulacja ST Wymiana leja zbierającego wraz z wężem spiralnym, stal nerdzewna kwasoodporna Kalkulacja ST Wymiana koryta odpływowego kpl. 2, KNR 709/26 ST Montaż zaworów trójdrożnych, Dn 20,0 mm typ , /analogia/ 01/3 szt 4, KNR 709/26 ST Montaż zaworów odcinających klapowych Z 011, Dn 50,0 mm /analogia/ 01/7 szt 16,00

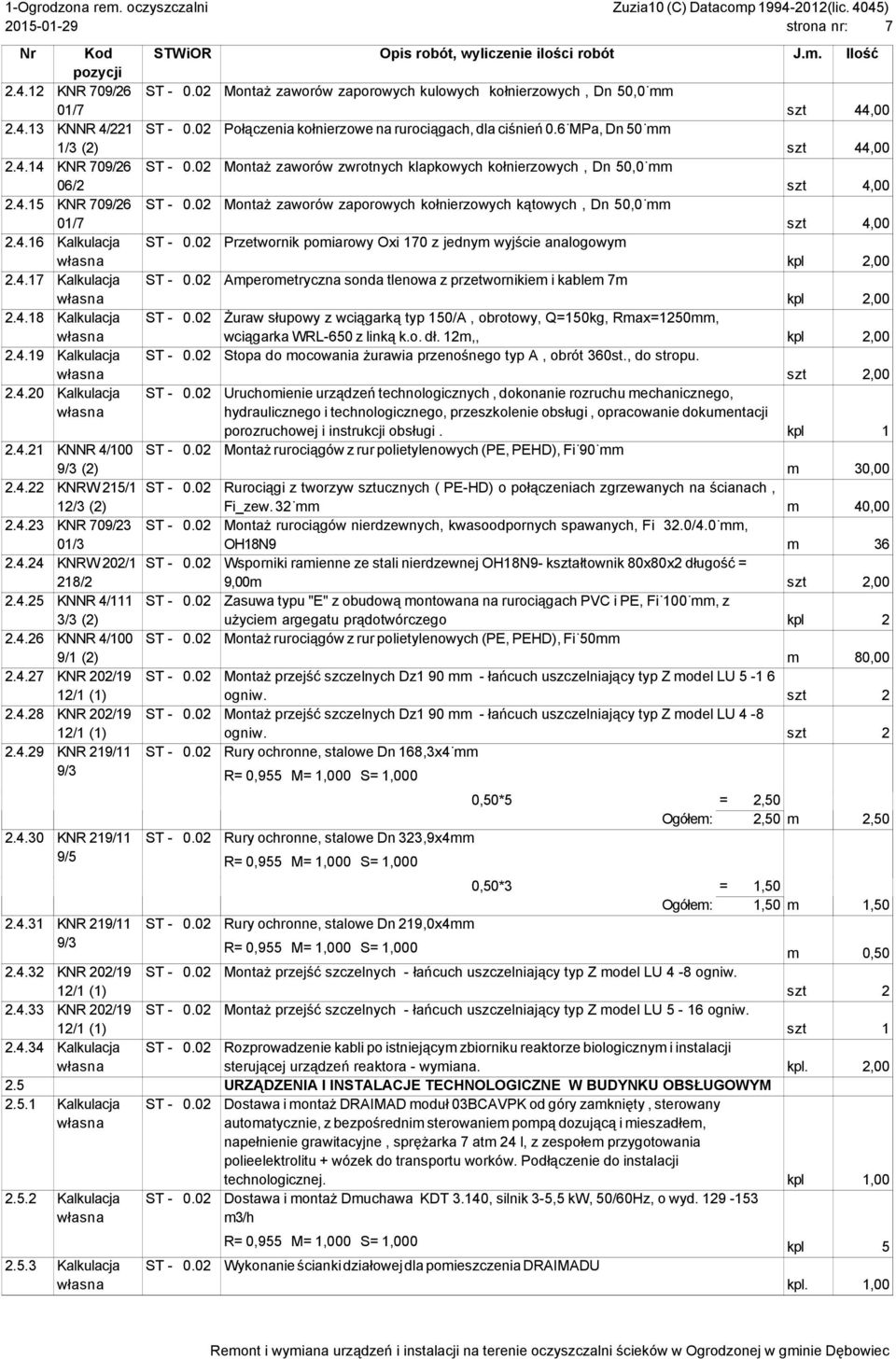

7 strona nr: KNR 709/26 01/7 ST Montaż zaworów zaporowych kulowych kołnierzowych, Dn 50,0 mm szt 44, KNNR 4/221 1/3 (2) ST Połączenia kołnierzowe na rurociągach, dla ciśnień 0.6 MPa, Dn 50 mm szt 44, KNR 709/26 06/2 ST Montaż zaworów zwrotnych klapkowych kołnierzowych, Dn 50,0 mm szt 4, KNR 709/26 01/7 ST Montaż zaworów zaporowych kołnierzowych kątowych, Dn 50,0 mm szt 4, Kalkulacja ST Przetwornik pomiarowy Oxi 170 z jednym wyjście analogowym Kalkulacja ST Amperometryczna sonda tlenowa z przetwornikiem i kablem 7m Kalkulacja ST Żuraw słupowy z wciągarką typ 150/A, obrotowy, Q=150kg, Rmax=1250mm, wciągarka WRL-650 z linką k.o. dł. 12m,, Kalkulacja ST Stopa do mocowania żurawia przenośnego typ A, obrót 360st., do stropu Kalkulacja ST Uruchomienie urządzeń technologicznych, dokonanie rozruchu mechanicznego, hydraulicznego i technologicznego, przeszkolenie obsługi, opracowanie dokumentacji porozruchowej i instrukcji obsługi. kpl KNNR 4/100 9/3 (2) ST Montaż rurociągów z rur polietylenowych (PE, PEHD), Fi 90 mm m 30, KNRW 215/1 12/3 (2) ST Rurociągi z tworzyw sztucznych ( PE-HD) o połączeniach zgrzewanych na ścianach, Fi_zew. 32 mm m 40, KNR 709/23 01/3 ST Montaż rurociągów nierdzewnych, kwasoodpornych spawanych, Fi 32.0/4.0 mm, OH18N9 m KNRW 202/1 218/2 ST Wsporniki ramienne ze stali nierdzewnej OH18N9- kształtownik 80x80x2 długość = 9,00m KNNR 4/111 3/3 (2) ST Zasuwa typu "E" z obudową montowana na rurociągach PVC i PE, Fi 100 mm, z użyciem argegatu prądotwórczego kpl KNNR 4/100 9/1 (2) ST Montaż rurociągów z rur polietylenowych (PE, PEHD), Fi 50mm m 80, KNR 202/19 12/1 (1) ST Montaż przejść szczelnych Dz1 90 mm - łańcuch uszczelniający typ Z model LU ogniw. szt KNR 202/19 12/1 (1) ST Montaż przejść szczelnych Dz1 90 mm - łańcuch uszczelniający typ Z model LU 4-8 ogniw. szt KNR 219/11 9/3 ST Rury ochronne, stalowe Dn 168,3x4 mm 0,50*5 = 2,50 Ogółem: 2,50 m 2, KNR 219/11 9/5 ST Rury ochronne, stalowe Dn 323,9x4mm 0,50*3 = 1,50 Ogółem: 1,50 m 1, KNR 219/11 ST Rury ochronne, stalowe Dn 219,0x4mm 9/3 m 0, KNR 202/19 ST Montaż przejść szczelnych - łańcuch uszczelniający typ Z model LU 4-8 ogniw. 12/1 (1) szt KNR 202/19 ST Montaż przejść szczelnych - łańcuch uszczelniający typ Z model LU 5-16 ogniw. 12/1 (1) szt Kalkulacja ST Rozprowadzenie kabli po istniejącym zbiorniku reaktorze biologicznym i instalacji sterującej urządzeń reaktora - wymiana. kpl. 2, URZĄDZENIA I INSTALACJE TECHNOLOGICZNE W BUDYNKU OBSŁUGOWYM Kalkulacja ST Dostawa i montaż DRAIMAD moduł 03BCAVPK od góry zamknięty, sterowany automatycznie, z bezpośrednim sterowaniem pompą dozującą i mieszadłem, napełnienie grawitacyjne, sprężarka 7 atm 24 l, z zespołem przygotowania polieelektrolitu + wózek do transportu worków. Podłączenie do instalacji technologicznej. kpl 1, Kalkulacja ST Dostawa i montaż Dmuchawa KDT 3.140, silnik 3-5,5 kw, 50/60Hz, o wyd m3/h kpl Kalkulacja ST Wykonanie ścianki działowej dla pomieszczenia DRAIMADU

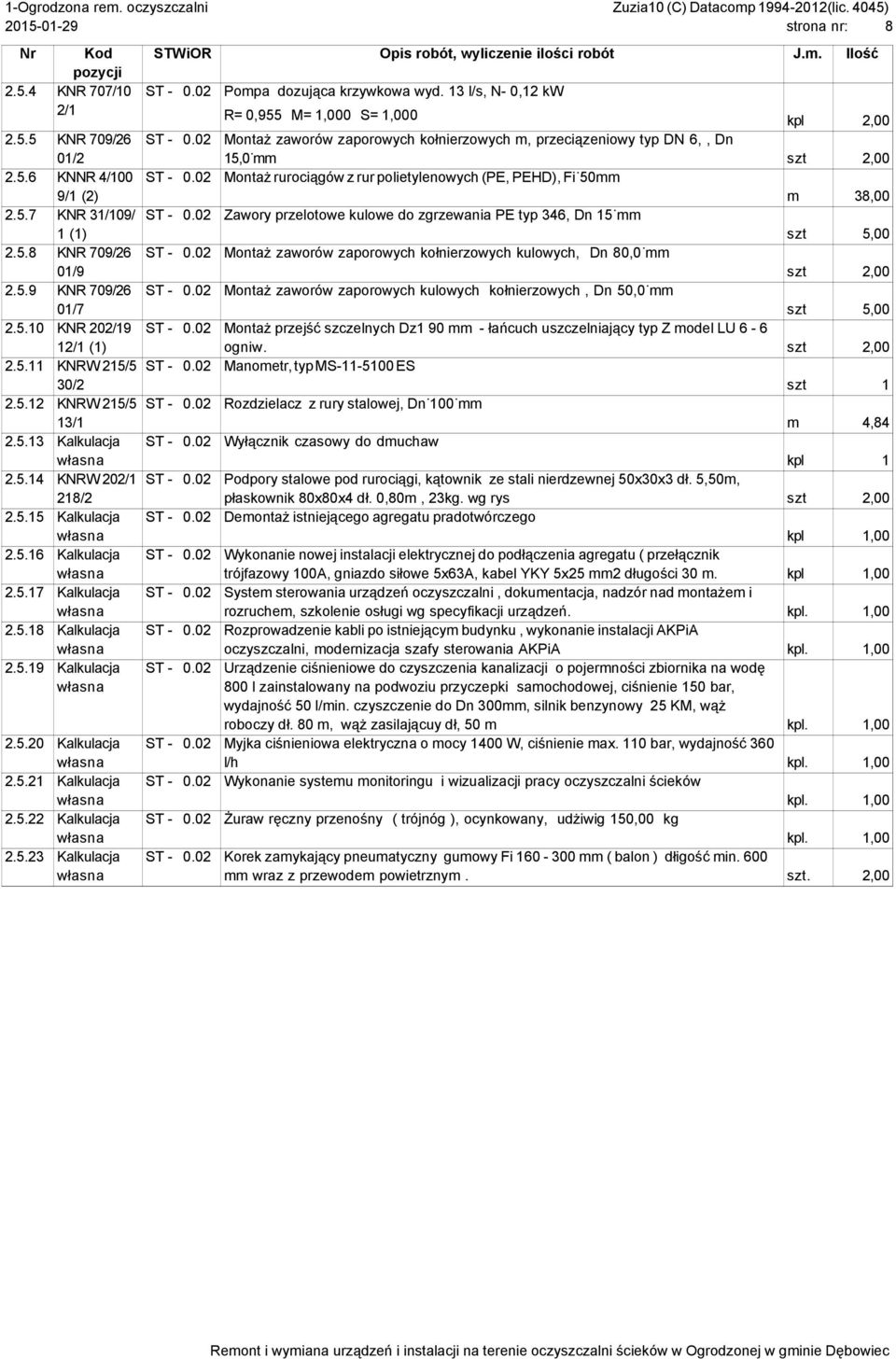

8 strona nr: KNR 707/10 2/1 ST Pompa dozująca krzywkowa wyd. 13 l/s, N- 0,12 kw KNR 709/26 01/2 ST Montaż zaworów zaporowych kołnierzowych m, przeciązeniowy typ DN 6,, Dn 15,0 mm KNNR 4/100 9/1 (2) ST Montaż rurociągów z rur polietylenowych (PE, PEHD), Fi 50mm m 38, KNR 31/109/ 1 (1) ST Zawory przelotowe kulowe do zgrzewania PE typ 346, Dn 15 mm szt 5, KNR 709/26 01/9 ST Montaż zaworów zaporowych kołnierzowych kulowych, Dn 80,0 mm KNR 709/26 01/7 ST Montaż zaworów zaporowych kulowych kołnierzowych, Dn 50,0 mm szt 5, KNR 202/19 12/1 (1) ST Montaż przejść szczelnych Dz1 90 mm - łańcuch uszczelniający typ Z model LU 6-6 ogniw KNRW 215/5 30/2 ST Manometr, typ MS ES szt KNRW 215/5 13/1 ST Rozdzielacz z rury stalowej, Dn 100 mm m 4, Kalkulacja ST Wyłącznik czasowy do dmuchaw kpl KNRW 202/1 218/2 ST Podpory stalowe pod rurociągi, kątownik ze stali nierdzewnej 50x30x3 dł. 5,50m, płaskownik 80x80x4 dł. 0,80m, 23kg. wg rys Kalkulacja ST Demontaż istniejącego agregatu pradotwórczego kpl 1, Kalkulacja ST Wykonanie nowej instalacji elektrycznej do podłączenia agregatu ( przełącznik trójfazowy 100A, gniazdo siłowe 5x63A, kabel YKY 5x25 mm2 długości 30 m. kpl 1, Kalkulacja ST System sterowania urządzeń oczyszczalni, dokumentacja, nadzór nad montażem i rozruchem, szkolenie osługi wg specyfikacji urządzeń Kalkulacja ST Rozprowadzenie kabli po istniejącym budynku, wykonanie instalacji AKPiA oczyszczalni, modernizacja szafy sterowania AKPiA Kalkulacja ST Urządzenie ciśnieniowe do czyszczenia kanalizacji o pojermności zbiornika na wodę 800 l zainstalowany na podwoziu przyczepki samochodowej, ciśnienie 150 bar, wydajność 50 l/min. czyszczenie do Dn 300mm, silnik benzynowy 25 KM, wąż roboczy dł. 80 m, wąż zasilającuy dł, 50 m Kalkulacja ST Myjka ciśnieniowa elektryczna o mocy 1400 W, ciśnienie max. 110 bar, wydajność 360 l/h Kalkulacja ST Wykonanie systemu monitoringu i wizualizacji pracy oczyszczalni ścieków Kalkulacja ST Żuraw ręczny przenośny ( trójnóg ), ocynkowany, udżiwig 150,00 kg Kalkulacja ST Korek zamykający pneumatyczny gumowy Fi mm ( balon ) dłigość min. 600 mm wraz z przewodem powietrznym. szt. 2,00
