1 POWER ENGINEERING KVA 50 HZ rpm

2 S P I S T R E Ś C I GBA/GSA12L - GBA6D-17D GSA22D-65D GSA65D GSL30D-42D GSL30D-42D - GSW15P-22P GSW65D-170D GBL30D-42D GSW65D-560D GSW195D-560D GSW275V-590V GSW275V-590V zespoły w wersji otwartej, chłodzone powietrzem zespoły w wersji otwartej, chłodzone powietrzem zespoły w wersji obudowanej, wyciszonej, chłodzone powietrzem zespoły typu rental zespoły typu rental zespoły w wersji obudowanej, wyciszonej, chłodzone olejem zespoły w wersji otwartej, chłodzone cieczą zespoły w wersji obudowanej, wyciszonej, chłodzone cieczą zespoły w wersji otwartej, chłodzone cieczą zespoły w wersji obudowanej, wyciszonej, chłodzone cieczą Opis paneli sterowania Ręczne panele sterowania Automatyczne panele sterowania Dane techniczne Opcje

3 GRUPA PRAMAC Pramac jest młodą, dynamicznie rozwijającą się grupą przedsiębiorstw, która uzyskała silną pozycję na rynkach światowych dzięki szerokiemu zakresowi produktów podzielonych na cztery działy biznesowe: Handling Systems ręczne wózki paletowe, elektryczne wózki paletowe, wózki paletowe wysokiego podnoszenia z ręcznym lub elektrycznym napędem oraz ręcznym lub elektrycznym podnoszeniem. Power Systems Agregaty prądotwórcze, Motopompy, Agregaty Spawalnicze, Myjki Wysokicisnieniowe. Service and Parts pełna linia części zamiennych i akcesoriów dla wszystkich produktów Pramac oraz dostępna na całym świecie sieć serwisu posprzedażowego. STACJONARNE AGREGATY ŚREDNIEJ I DUŻEJ MOCY Powstanie i rozwój działu stacjonarnych zespołów średniej i dużej mocy jest rezultatem bogatego doświadczenia firmy PRAMAC w branży zasilania awaryjnego oraz pozyskanej w tym zakresie wiedzy technicznej. Dział ten specjalizuje się w produkcji zespołów prądotwórczych w szerokim zakresie mocy kva, przeznaczonych dla różnych rodzajów zastosowań. Gwarancją wysokiej jakości, niezawodności oraz trwałości produktów firmy PRAMAC są umowy handlowe z najlepszym firmami tej branży. Wszystkie modele są zaprojektowane z największą starannością, a posiadana wiedza techniczna, doświadczenie oraz potencjał pozwalają wyjść naprzeciw wszelkim potrzebom klientów oraz umożliwiają stosowanie indywidualnych rozwiązań. Stacjonarne zespoły prądotwórcze dużej i średniej mocy są podzielone na: GenerPower szeroki zakres zespołów prądotwórczych do profesjonalnych zastosowań w zakresie mocy od 6 do 2500 kva PowerOnRent zakres zespołów prądotwórczych od 15kVA do 250kVA szczególnie ukierunkowanych na rynek wynajmu Rozwiązania wykonywane na specjalne zamówienie rozwiązania specjalne do mocy 2500 kva SEKTORY DZIAŁALNOŚCI Przemysłowy: zapewnienie stałego i niezawodnego źródła zasilania. Komunikacja: usługa bezprzerwowego zasilania zapewniająca ochronę sprzętu i danych. Rolnictwo: dostawa mocy poprzez szeroki rodzaj zastosowań. Zastosowanie domowe: dostawa energii w czasie awarii sieci elektrycznej. Agregaty kogeneracyjne: zapewnienie dostawy energii elektrycznej i cieplnej. 3

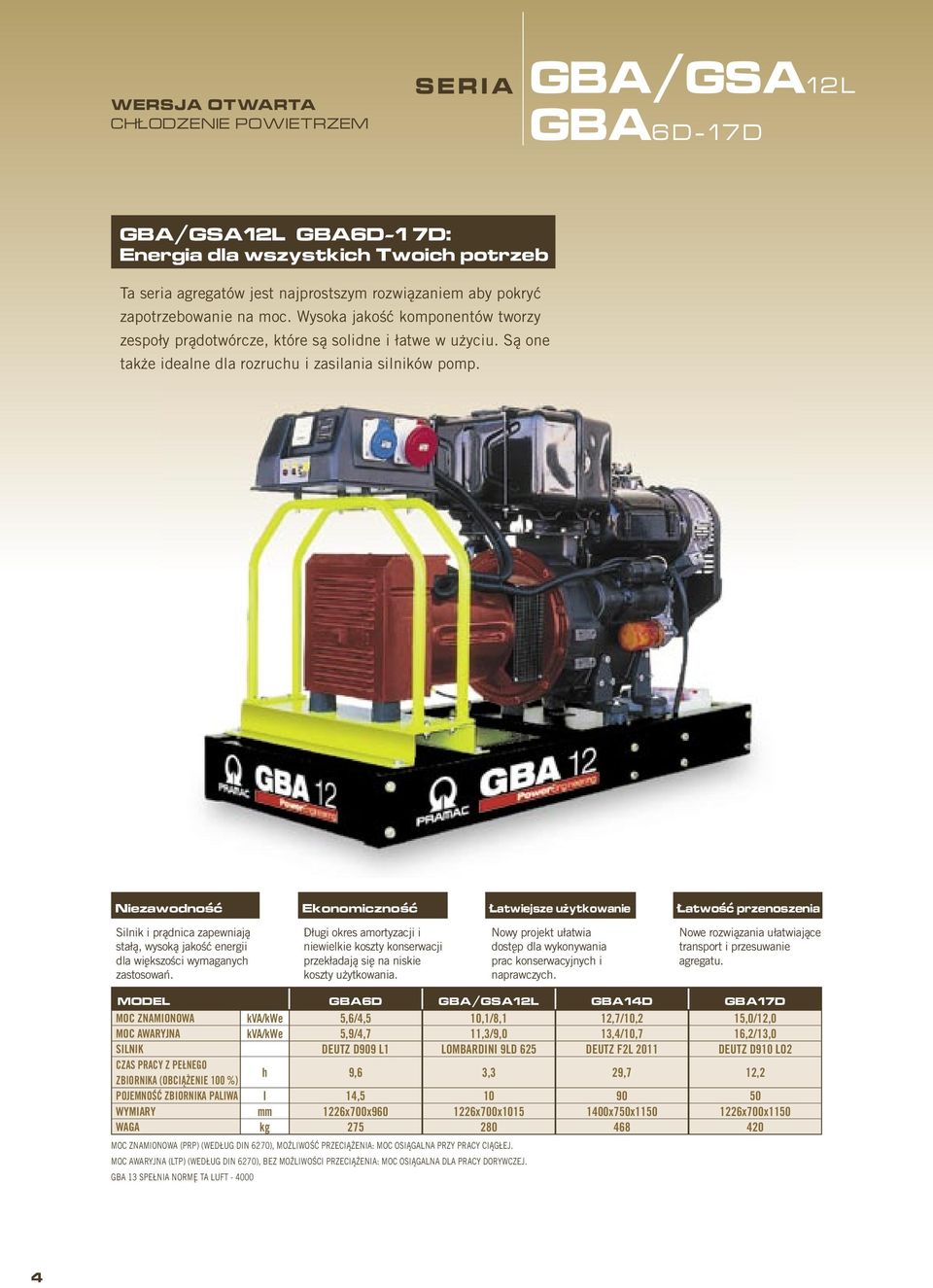

4 WERSJA OTWARTA CHŁODZENIE POWIETRZEM GBA/GSA1 2 L GBA6 D D GBA/GSA12L GBA6D-1 7D: Energia dla wszystkich Twoich potrzeb Ta seria agregatów jest najprostszym rozwiązaniem aby pokryć zapotrzebowanie na moc. Wysoka jakość komponentów tworzy zespoły prądotwórcze, które są solidne i łatwe w użyciu. Są one także idealne dla rozruchu i zasilania silników pomp. Niezawodność Ekonomiczność Łatwiejsze użytkowanie Łatwość przenoszenia Silnik i prądnica zapewniają stałą, wysoką jakość energii dla większości wymaganych zastosowań. Długi okres amortyzacji i niewielkie koszty konserwacji przekładają się na niskie koszty użytkowania. Nowy projekt ułatwia dostęp dla wykonywania prac konserwacyjnych i naprawczych. Nowe rozwiązania ułatwiające transport i przesuwanie agregatu. MODEL GBA6D GBA/GSA12L GBA14D GBA17D MOC ZNAMIONOWA kva/kwe 5,6/4,5 10,1/8,1 12,7/10,2 15,0/12,0 MOC AWARYJNA kva/kwe 5,9/4,7 11,3/9,0 13,4/10,7 16,2/13,0 SILNIK DEUTZ D909 L1 LOMBARDINI 9LD 625 DEUTZ F2L 2011 DEUTZ D910 LO2 CZAS PRACY Z PEŁNEGO ZBIORNIKA (OBCIĄŻENIE 100 %) h 9,6 3,3 29,7 12,2 POJEMNOŚĆ ZBIORNIKA PALIWA I 14, WYMIARY mm 1226x700x x700x x750x x700x1150 WAGA kg MOC ZNAMIONOWA (PRP) (WEDŁUG DIN 6270), MOŻLIWOŚĆ PRZECIĄŻENIA: MOC OSIĄGALNA PRZY PRACY CIĄGŁEJ. MOC AWARYJNA (LTP) (WEDŁUG DIN 6270), BEZ MOŻLIWOŚCI PRZECIĄŻENIA: MOC OSIĄGALNA DLA PRACY DORYWCZEJ. GBA 13 SPEŁNIA NORMĘ TA LUFT

5 WERSJA OTWARTA CHŁODZENIE POWIETRZEM GBA/GSA1 2 L GBA6 D D Łatwe transportowanie Wysoka niezawodność Wzmocniona stalowa rama główna z przykręconymi wspornikami w celu ułatwienia instalacji i załadunku wózkami widłowymi. Bezpieczeństwo i ochrona Wyłącznik główny zabezpiecza przed przeciążeniem Wszystkie metalowe części są podłączone do zewnętrznego punktu uziemiającego. Prądy zakłóceniowe są podłączone do uziemienia dla zapewnienia bezpieczeństwa użytkownika Specjalne zabezpieczenie silnika gwarantuje wyłączenie agregatu w czasie awarii silnika Długi czas pracy zespołu Duża pojemność zbiornika paliwa umożliwia dłuższą pracę bez tankowania (GBA13) Ekonomiczność Bardzo ekonomiczny zespół prądotwórczy złożony z najwyższej jakości komponentów: najlepsze rozwiązanie dla prywatnych zastosowań Wstępny olejowy filtr do oczyszczania powietrza i przedłużenia żywotności filtra właściwego (GBA10-15&GSA10) Silniki nie wymagają częstej konserwacji i charakteryzują się niskim zużyciem paliwa. Zabezpieczenie IP 23 zapewnia ochronę przeciwko wodzie i zanieczyszczeniom Pojemność akumulatora zapewniająca natychmiastowy start silnika Wysoka sprawność prądnic Zintegrowany układ chłodzenia z dodatkowym chłodzeniem głowicy cylindrów poprzez wentylator Poduszki antywibracyjne zapewniają wolną od wibracji pracę zespołu prądotwórczego Łatwiejsze użytkowanie Zbiornik paliwa, zamontowany na silniku ( GBA6-15&GSA10) umożliwia łatwe napełnienie Agregaty są dostarczane jako gotowe do użytkowania, nie wymagają specjalnych fundamentów, mogą być zainstalowane w każdym miejscu Dostępny i prosty w użyciu ręczny panel kontrolny Producent zastrzega sobie prawo zmian modeli oraz parametrów technicznych bez uprzedniego informowania. Modele, wersje oraz elementy towarzyszące mogą zmieniać się w zależności od rynku przeznaczenia. CERTYFIKATY Zakład produkcyjny spełnia normy ISO 9001 / ISO PRODUKT ZGODNY Z EUROPEJSKIMI NORMAMI BEZPIECZEŃSTWA SERWIS Światowy serwis posprzedażowy 12 miesięcy gwarancji Wszystkie zespoły są testowane przed wysyłką. 5

6 WERSJA OTWARTA CHŁODZENIE POWIETRZEM GSA2 2 D D (2)GSA20-60: Właściwe rozwiązanie w czasie awarii sieci elektrycznej Seria poprzez wydłużony czas pracy z pełnego zbiornika zapewnia poczucie bezpieczeństwa i jest niezawodnym i stałym źródłem zasilania podczas awarii sieci elektrycznej. Ekonomiczność Wyd łużony czas pracy Ochrona Bezpieczeństwo Długi okres amortyzacji i niewielkie koszty konserwacji przekładają się na niskie koszty użytkowania. Powiększona pojemność zbiornika paliwa oznacza długi czas pracy zespołu. Zespoły prądotwórcze są zabezpieczone przeciwko nieautoryzowanemu użyciu i minimalizują możliwość wypadków. Zespoły prądotwórcze są zaprojektowane z myślą o bezpieczeństwie użytkownika. MODEL GSA22D GSA30D GSA42D GSA65D MOC ZNAMIONOWA kva/kwe 19,0/15,2 29,0/23,2 39,9/31,9 61,0/48,8 MOC AWARYJNA kva/kwe 20,1/16,1 30,0/24,0 41,0/32,8 62,1/49,7 SILNIK F3L 2011 F4L 2011 F4L 912 GEN F6L 912 GEN CZAS PRACY Z PEŁNEGO ZBIORNIKA (75 % OBCIĄŻENIA) h 25,8 17,2 12,7 22,8 POJEMNOŚĆ ZBIORNIKA PALIWA I WYMIARY (DŁ. X SZER. X WYS.) mm 1400x750x x750x x750x x1000x1620 WAGA kg * W MODELU GSA 30 SILNIK F3L912GEN ZOSTANIE ZASTĄPIONY SILNIKIEM F4L2011 W CIĄGU 2005 ROKU MOC ZNAMIONOWA (PRP) (WEDŁUG ISO 3046) : DOPUSZCZALNA MOC BEZ LIMITU CZASU PRACY, DODATKOWO 5 % ZAPASU MOCY DLA CELÓW REGULACYJNYCH MOC AWARYJNA (LTP) (WEDŁUG ISO 3046) MOC MAKSYMALNA, LIMITOWANY CZAS PRACY DO 500 GODZIN ROCZNIE, W TYM MAKSYMALNIE 300 GODZIN W TRYBIE PRACY CIĄGŁEJ WSZYSTKIE MODELE SPEŁNIAJĄ NORMĘ TA LUFT

7 WERSJA OTWARTA CHŁODZENIE POWIETRZEM GSA2 2 D D Niezawodność Łatwe transportowanie i posadowienie Wysoka zdolność przejęcia obciążenia przez silniki Deutz zapewnia natychmiastowe zasilanie elektryczne. Szybka reakcja na zmiany obciążenia minimalizuje wahania częstotliwości Wysoka sprawność prądnic Stabilne zasilanie gwarantowane przez elektroniczny regulator napięcia nawet przy trudnych warunkach pracy prądnicy Pojemność akumulatora zapewniająca natychmiastowy start silnika Zintegrowany układ chłodzenia z dodatkowym chłodzeniem głowicy cylindrów poprzez wentylator Łatwe użytkowanie Agregaty są dostarczane jako gotowe do użytkowania, nie wymagają specjalnych fundamentów, mogą być zainstalowane w każdym miejscu. Duża liczba opcji dostępna dla każdego sposobu użytkowania. Łatwy dostęp do korka wlewu zbiornika paliwa, zamontowanej na ramie zespołu Wysoka efektywność filtra powietrza z łatwo wymienianym wkładem Ochrona Wzmocniona stalowa rama główna z przykręconymi wspornikami ułatwia instalację i załadunek wózkami widłowymi Zabezpieczenie silnika (elektrozawór) gwarantuje zatrzymanie urządzenia przy awarii silnika. Zabezpieczenie przed kontaktem z gorącymi elementami Poziom emisji spalin zgodny z najbardziej restrykcyjnymi normami Zabezpieczenie przed kontaktem z częściami obracającymi się i wirującymi Przemysłowy tłumik do obniżenia emisji hałasu silnika Długi czas pracy Duża pojemność zbiornika paliwa umożliwia dłuższą pracę bez tankowania Ekonomiczność Silniki charakteryzują się ekonomicznym zużyciem paliwa oraz długimi odstępami czasu pomiędzy kolejnymi przeglądami serwisowymi. Bezszczotkowa konstrukcja prądnicy zapewnia długi okres jej użytkowania Producent zastrzega sobie prawo zmian modeli oraz parametrów technicznych bez uprzedniego informowania. Modele, wersje oraz elementy towarzyszące mogą zmieniać się w zależności od rynku przeznaczenia. CERTYFIKATY Zakład produkcyjny spełnia normy ISO 9001 / ISO PRODUKT ZGODNY Z EUROPEJSKIMI NORMAMI BEZPIECZEŃSTWA SERWIS Światowy serwis posprzedażowy 12 miesięcy gwarancji Wszystkie zespoły są testowane przed wysyłką. 7

8 WERSJA OBUDOWANA, WYCISZONA CHŁODZENIE POWIETRZEM GSA6 5 D GSA 65: Ciche źródło zasilania w czasie braku energii elektrycznej Zgodność z dyrektywą 2000/14/EC (dotyczącą emisji hałasu do środowiska) i wysokie bezpieczeństwo, które minimalizuje ryzyko związane z nieautoryzowanym użyciem i przypadkowym zniszczeniem, czyni tą serię zespołów prądotwórczych odpowiednią dla wszystkich rodzajów zastosowań przemysłowych i mieszkaniowych. Niezawodność Ekonomiczność Łatwiejsze użytkowanie Bezpieczeństwo Silnik i prądnica zapewniają stałą, wysoką jakość energii zasilającej dla większości wymaganych zastosowań. Długi okres amortyzacji i niewielkie koszty konserwacji przekładają się na niskie koszty użytkowania. Dogodna konstrukcja ułatwia dostęp do zespołu podczas prac konserwacyjnych i serwisowych. Zabezpieczenie silnika (elektrozawór) gwarantuje zatrzymanie urządzenia przy awarii silnika. MODEL GSA65D MOC ZNAMIONOWA kva/kwe 61,0/48,8 MOC AWARYJNA kva/kwe 62,1/49,7 SILNIK F6L 912 CZAS PRACY Z PEŁNEGO ZBIORNIKA 9,9 h (PRZY 75% OBCIĄŻENIA) POJEMNOŚĆ ZBIORNIKA PALIWA I 105 POZIOM HAŁASU LWA LWA 97 POZIOM HAŁASU DB(A) db(a) 72 WYMIARY (DŁ. X SZER. X WYS.) mm 2600x1150x1680 WAGA kg 1310 MOC ZNAMIONOWA (PRP) (WEDŁUG ISO 3046): DOPUSZCZALNA MOC BEZ LIMITU CZASU PRACY, DODATKOWO 5 % ZAPASU MOCY DLA CELÓW REGULACYJNYCH MOC AWARYJNA (LTP) (WEDŁUG ISO 3046) MOC MAKSYMALNA, LIMITOWANY CZAS PRACY DO 500 GODZIN ROCZNIE, W TYM MAKSYMALNIE 300 GODZIN W TRYBIE PRACY CIĄGŁEJ WSZYSTKIE MODELE SPEŁNIAJĄ NORMĘ TA LUFT

9 WERSJA OBUDOWANA, WYCISZONA CHŁODZENIE POWIETRZEM GSA6 5 D Łatwe transportowanie i posadowienie Bezpieczeństwo Centralnie zainstalowane ucho transportowe pozwala na łatwe podnoszenie zespołu za pomocą dźwigu Wzmocniona stalowa rama główna z przykręconymi wspornikami ułatwia instalację i załadunek wózkami widłowymi. Niezawodność Silent Wyciszenie Dźwiękoszczelna obudowa skonstruowana z wysokiej jakości stali i materiału tłumiącego dźwięk redukuje emisję hałasu. Tłumik o wysokiej wydajności redukuje do minimum emisję hałasu, co jest szczególnie ważne w miejscach gdzie głośna praca maszyn jest zabroniona Podkładki antywibracyjne zapewniają wolną od wibracji pracę zespołu Chłodzenie silnika jest dodatkowo wspomagane przez wentylator zamontowany w obudowie zespołu Wysoka zdolność przejęcia obciążenia przez silniki Deutz zapewnia natychmiastowe zasilanie elektryczne Silniki reagują szybko na zmiany obciążenia, co zapobiega wahaniom częstotliwości Wysoka sprawność prądnic Stabilne zasilanie gwarantowane przez elektroniczny regulator napięcia nawet przy trudnych warunkach pracy prądnicy Ochrona Wszystkie metalowe części są podłączone do zewnętrznego punktu uziemiającego. Prądy zakłóceniowe są podłączone do uziemienia dla dodatkowego zapewnienia bezpieczeństwa użytkownika Widoczny i łatwo dostępny wyłącznik awaryjny umożliwia szybkie wyłączenie zespołu w sytuacjach zagrożenia Drzwi umożliwiające dostęp do zespołu są wyposażone w zamykane uchwyty Materiały dźwiękochłonne są wysoko ognioodporne Poziom emisji spalin spełnia najbardziej restrykcyjne normy Zabezpieczenie silnika (elektrozawór) gwarantuje zatrzymanie urządzenia przy awarii silnika Łatwiejsze użytkowanie W skład wyposażenia zespołu wchodzi ręczna pompa odprowadzania oleju Dostęp do silnika w celach serwisowych jest ułatwiony dzięki zastosowaniu dużych drzwi Duża liczba opcji umożliwiająca specjalne zastosowania agregatu. Nie wymagają specjalnych fundamentów, mogą być instalowane w dowolnym miejscu. Producent zastrzega sobie prawo zmian modeli oraz parametrów technicznych bez uprzedniego informowania. Modele, wersje oraz elementy towarzyszące mogą zmieniać się w zależności od rynku przeznaczenia. CERTYFIKATY Zakład produkcyjny spełnia normy ISO 9001 / ISO PRODUKT ZGODNY Z EUROPEJSKIMI NORMAMI BEZPIECZEŃSTWA SERWIS Światowy serwis posprzedażowy 12 miesięcy gwarancji Wszystkie zespoły są testowane przed wysyłką. 9

10 WERSJA OTWARTA CHŁODZENIE OLEJEM GSL3 0 D D GSL30-40: Alternatywne źródło zasilania Agregaty serii GSL są doskonałym, łatwym do zainstalowania źródłem zasilania we wszystkich lokalizacjach pozbawionych podłączenia do podstawowego źródła zasilania. Niezawodność Silnik i prądnica zapewniają stałą, wysoką jakość energii zasilającej dla większości wymaganych zastosowań. Łatwiejsze użytkowanie Długi czas pracy Ochrona Dogodna konstrukcja ułatwia dostęp do zespołu podczas prac konserwacyjnych i serwisowych. Duża pojemność zbiornika paliwa zapewnia dłuższy czas pracy zespołu bez tankowania. Zespoły prądotwórcze są zabezpieczone przeciwko nieautoryzowanemu użyciu i zaprojektowane z myślą o bezpieczeństwie użytkownika. MODEL GSL30D GSL42D MOC ZNAMIONOWA kva/kwe 29,0/23,2 39,3/31,4 MOC AWARYJNA kva/kwe 30,0/24,0 41,2/33,0 SILNIK F4M 2011 BF4M 2011 CZAS PRACY Z PEŁNEGO ZBIORNIKA (75 % OBCIĄŻENIA) h 16,9 13,2 POJEMNOŚĆ ZBIORNIKA PALIWA I WYMIARY (DŁ. X SZER. X WYS.) mm 1800x750x x750x1720 WAGA kg MOC ZNAMIONOWA (PRP) (WEDŁUG ISO 3046) : DOPUSZCZALNA MOC BEZ LIMITU CZASU PRACY, DODATKOWO 5 % ZAPASU MOCY DLA CELÓW REGULACYJNYCH MOC AWARYJNA (LTP) (WEDŁUG ISO 3046) MOC MAKSYMALNA, LIMITOWANY CZAS PRACY DO 500 GODZIN ROCZNIE, W TYM MAKSYMALNIE 300 GODZIN W TRYBIE PRACY CIĄGŁEJ WSZYSTKIE MODELE SPEŁNIAJĄ NORMĘ TA LUFT

11 WERSJA OTWARTA CHŁODZENIE OLEJEM GSL3 0 D D Długi czas pracy Ekonomiczność Silniki nie wymagają częstej konserwacji i charakteryzują się niskim zużyciem paliwa Bezszczotkowa prądnica zapewnia długi okres jej użytkowania Niezawodność W silnikach chłodzonych olejem, olej przeznaczony zarówno do chłodzenia jak i smarowania zapobiega powstaniu korozji i kawitacji Wysoka zdolność przejęcia obciążenia przez silniki Deutz zapewnia natychmiastowe zasilanie elektryczne Silniki reagują szybko na zmiany obciążenia, co zapobiega wahaniom częstotliwości Wysoka sprawność prądnic Stabilne zasilanie gwarantowane przez elektroniczny regulator napięcia nawet przy trudnych warunkach pracy prądnicy Podkładki antywibracyjne zapewniają wolną od wibracji pracę zespołu Ułatwienia w użytkowaniu Duża pojemność zbiornika paliwa zapewnia dłuższy czas pracy zespołu bez tankowania Wysoko efektywny filtr powietrza z łatwo wymienialnym wkładem Duża liczba opcji dostępna dla każdego rodzaju specjalnego użycia. Zespoły nie wymagają specjalnych fundamentów, mogą być instalowane w dowolnym miejscu Łatwy dostęp do korka wlewu zbiornika paliwa, zamontowanej na ramie zespołu Ochrona Bezpieczeństwo Wszystkie metalowe części są podłączone do zewnętrznego punktu uziemiającego. Prądy zakłóceniowe są podłączone do uziemienia dla dodatkowego zapewnienia bezpieczeństwa użytkownika Widoczny i łatwo dostępny wyłącznik awaryjny umożliwia szybkie wyłączenie zespołu w sytuacjach zagrożenia Zabezpieczenie przed kontaktem z gorącymi elementami Zabezpieczenie przed kontaktem z wirującymi i ruchomymi częściami silnika Poziom emisji spalin zgodny z najbardziej restrykcyjnymi normami Zabezpieczenie silnika (elektrozawór) gwarantuje zatrzymanie urządzenia przy awarii silnika. Przemysłowy tłumik do obniżenia emisji hałasu silnika Producent zastrzega sobie prawo zmian modeli oraz parametrów technicznych bez uprzedniego informowania. Modele, wersje oraz elementy towarzyszące mogą zmieniać się w zależności od rynku przeznaczenia. CERTYFIKATY Zakład produkcyjny spełnia normy ISO 9001 / ISO PRODUKT ZGODNY Z EUROPEJSKIMI NORMAMI BEZPIECZEŃSTWA SERWIS Światowy serwis posprzedażowy 12 miesięcy gwarancji Wszystkie zespoły są testowane przed wysyłką. 11

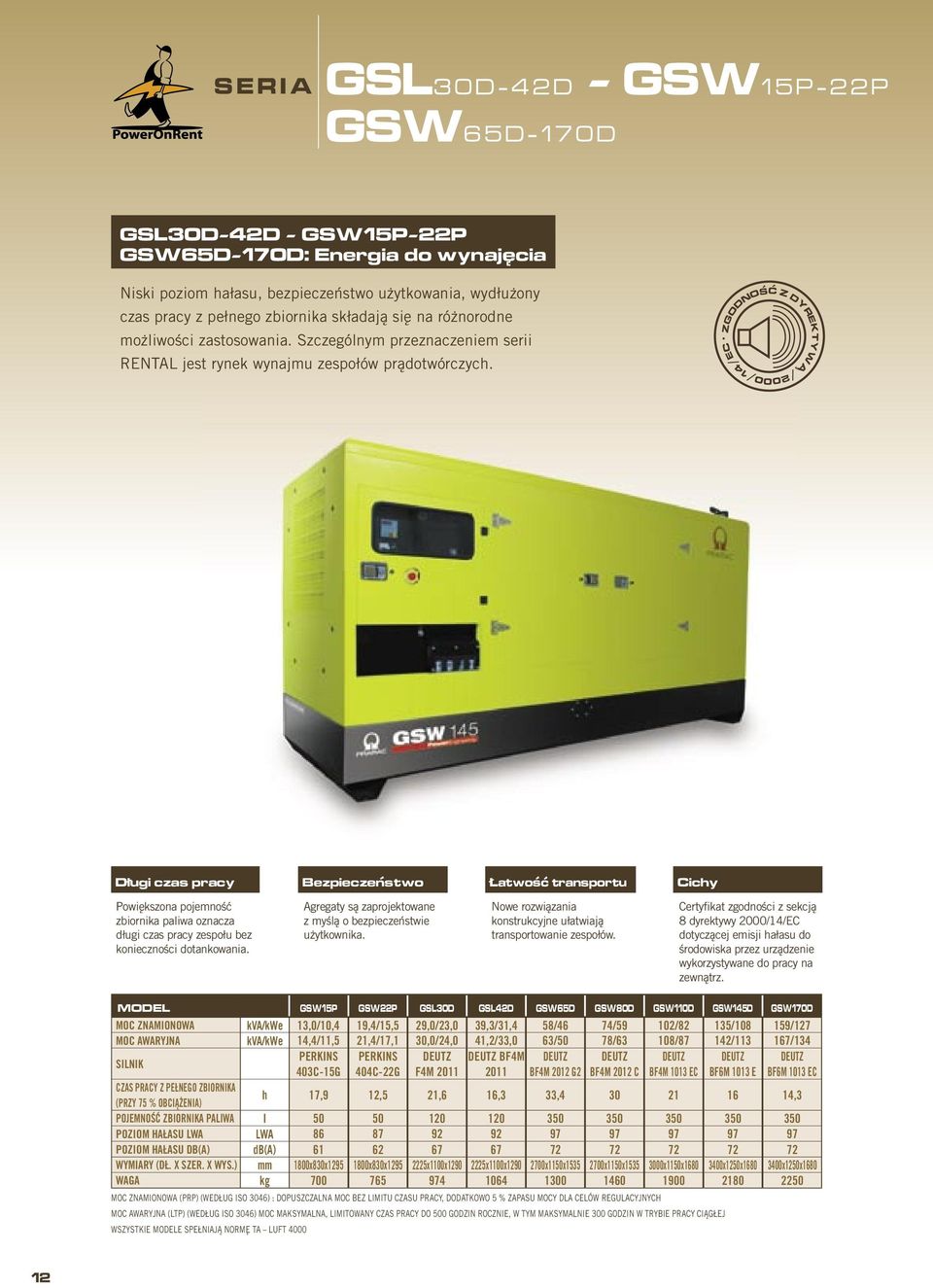

12 GSL3 0 D D - GSW1 5 P P GSW6 5 D D GSL30D-42D - GSW15P-22P GSW65D-170D: Energia do wynajęcia Niski poziom hałasu, bezpieczeństwo użytkowania, wydłużony czas pracy z pełnego zbiornika składają się na różnorodne możliwości zastosowania. Szczególnym przeznaczeniem serii RENTAL jest rynek wynajmu zespołów prądotwórczych. Długi czas pracy Bezpieczeństwo Łatwość transportu Cichy Powiększona pojemność zbiornika paliwa oznacza długi czas pracy zespołu bez konieczności dotankowania. Agregaty są zaprojektowane z myślą o bezpieczeństwie użytkownika. Nowe rozwiązania konstrukcyjne ułatwiają transportowanie zespołów. Certyfikat zgodności z sekcją 8 dyrektywy 2000/14/EC dotyczącej emisji hałasu do środowiska przez urządzenie wykorzystywane do pracy na zewnątrz. MODEL GSW15P GSW22P GSL30D GSL42D GSW65D GSW80D GSW110D GSW145D GSW170D MOC ZNAMIONOWA kva/kwe 13,0/10,4 19,4/15,5 29,0/23,0 39,3/31,4 58/46 74/59 102/82 135/ /127 MOC AWARYJNA kva/kwe 14,4/11,5 21,4/17,1 30,0/24,0 41,2/33,0 63/50 78/63 108/87 142/ /134 SILNIK MOC ZNAMIONOWA (PRP) (WEDŁUG ISO 3046) : DOPUSZCZALNA MOC BEZ LIMITU CZASU PRACY, DODATKOWO 5 % ZAPASU MOCY DLA CELÓW REGULACYJNYCH MOC AWARYJNA (LTP) (WEDŁUG ISO 3046) MOC MAKSYMALNA, LIMITOWANY CZAS PRACY DO 500 GODZIN ROCZNIE, W TYM MAKSYMALNIE 300 GODZIN W TRYBIE PRACY CIĄGŁEJ WSZYSTKIE MODELE SPEŁNIAJĄ NORMĘ TA LUFT 4000 PERKINS 403C-15G PERKINS 404C-22G DEUTZ F4M 2011 DEUTZ BF4M 2011 DEUTZ BF4M 2012 G2 DEUTZ BF4M 2012 C DEUTZ BF4M 1013 EC DEUTZ BF6M 1013 E DEUTZ BF6M 1013 EC CZAS PRACY Z PEŁNEGO ZBIORNIKA (PRZY 75 % OBCIĄŻENIA) h 17,9 12,5 21,6 16,3 33, ,3 POJEMNOŚĆ ZBIORNIKA PALIWA I POZIOM HAŁASU LWA LWA POZIOM HAŁASU DB(A) db(a) WYMIARY (DŁ. X SZER. X WYS.) mm 1800x830x x830x x1100x x1100x x1150x x1150x x1150x x1250x x1250x1680 WAGA kg

13 GSL3 0 D D - GSW1 5 P P GSW6 5 D D Łatwe transportowanie i posadowienie Wzmocniona stalowa rama główna z przykręconymi wspornikami ułatwia instalację i załadunek wózkami widłowymi. Centralnie zainstalowane ucho transportowe pozwala na łatwe podnoszenie zespołu za pomocą dźwigu Niezawodność Stabilne zasilanie gwarantowane przez elektroniczny regulator napięcia nawet przy trudnych warunkach pracy prądnicy W silnikach chłodzonych olejem, olej przeznaczony zarówno do chłodzenia jak i smarowania zapobiega powstaniu korozji i kawitacji Wysoka zdolność przejęcia obciążenia przez silniki Deutz zapewnia natychmiastowe zasilanie elektryczne Długi czas pracy Duża pojemność zbiornika paliwa umożliwia dłuższy czas pracy bez tankowania. Ochrona Bezpieczeństwo Wszystkie metalowe części są podłączone do zewnętrznego punktu uziemiającego. Prądy zakłóceniowe są podłączone do uziemienia dla dodatkowego zapewnienia bezpieczeństwa użytkownika Widoczny i dostępny wyłącznik awaryjny chroni przeciwko nieprawidłowemu użyciu agregatu. Panel sterowania jest chroniony przez zamykane drzwi. Zamykany korek wlewu zbiornika paliwa umiejscowiony w sposób wykluczający łatwy dostęp nieuprawnionych osób. System jednego klucza przeznaczonego do drzwi, zakrętki zbiornika paliwa i startu silnika (GSL) Drzwi umożliwiające dostęp do agregatu są wyposażone w zamykane uchwyty Zabezpieczenie silnika (elektrozawór) gwarantuje zatrzymanie urządzenia przy awarii silnika Poziom emisji spalin zgodny z najbardziej restrykcyjnymi normami Miska zatrzymująca olej zabezpiecza i eliminuje możliwość wycieku oleju i paliwa z agregatu Wyciszenie Dźwiękoszczelna obudowa skonstruowana z wysokiej jakości stali i materiału tłumiącego dźwięk redukuje emisję hałasu. Tłumik o wysokiej wydajności redukuje do minimum emisję hałasu, co jest szczególnie ważne w miejscach gdzie głośna praca maszyn jest zabroniona Podkładki antywibracyjne zapewniają wolną od wibracji pracę zespołu Łatwa konserwacja Dostęp do silnika w celach serwisowych jest ułatwiony dzięki zastosowaniu dużych drzwi Elementy obudowy są całkowicie demontowalne. Umożliwia to łatwy dostęp dla oczyszczania chłodnicy i serwisowania prądnicy W skład wyposażenia agregatu wchodzi ręczna pompka odprowadzania oleju Zewnętrzny wlew paliwa ułatwia tankowanie (GLS/GSW60-160). Producent zastrzega sobie prawo zmian modeli oraz parametrów technicznych bez uprzedniego informowania. Modele, wersje oraz elementy towarzyszące mogą zmieniać się w zależności od rynku przeznaczenia. Zestaw opcjonalny RENTAL Analogowy ręczny panel sterowania Zestaw gniazd Specjalna rama nośna: mocna spawana, rama stalowa, wyposażona w galwanizowane płozy umożliwiające przeciąganie agregatu w terenie. Rama wyposażona w otwory dla podnośnika widłowego Trzy warianty zaworu paliwa dla połączenia do zewnętrznego zbiornika zwiększa niezależność zespołu prądotwórczego oraz umożliwia wydłużony czasu pracy. Specjalna miska zatrzymująca uniemożliwia wydostanie się na zewnątrz do środowiska ewentualnych przecieków paliwa lub oleju Wyłącznik akumulatora: wyłącznik odłączający akumulator od elektrycznych układów nadzoru i sterowania pracą agregatu w czasie postoju, zapobiegający rozładowaniu akumulatora, Specjalny filtr paliwa wychwytujący wodę ze zbiornika paliwa i układu paliwowego, chroniący system wtryskowy przed zanieczyszczeniami. CERTYFIKATY Zakład produkcyjny spełnia normy ISO 9001 / ISO PRODUKT ZGODNY Z EUROPEJSKIMI NORMAMI BEZPIECZEŃSTWA SERWIS Światowy serwis posprzedażowy 12 miesięcy gwarancji Wszystkie zespoły są testowane przed wysyłką. 13

14 WERSJA OBUDOWANA, WYCISZONA CHŁODZENIE OLEJEM GBL3 0 D D GBL30D-42D: Źródło ciągłego zasilania Seria GBL została zaprojektowana, aby odpowiedzieć na specyficzne potrzeby rynku. Zespoły serii GBL znajdują zastosowanie szczególnie na placach budowy gdzie trwałość i niezawodność są wymagane np. do zapewnienia oświetlenia, zasilania urządzeń dźwigowych, betoniarek oraz innych maszyn i urządzeń budowlanych. Niski poziom hałasu sprawia, że seria GBL znajduje również częste zastosowanie w czasie imprez na świeżym powietrzu np. koncertów, pokazów, zawodów sportowych itp. Niezawodność Łatwiejsze użytkowanie Długi czas pracy Wyciszenie Silnik i prądnica zapewniają stałą, wysoką jakość energii zasilającej dla większości wymaganych zastosowań. Nowa konstrukcja ułatwia dostęp podczas prac konserwacyjnych i naprawczych. Powiększona pojemność zbiornika paliwa oznacza długi czas pracy zespołu bez konieczności tankowania. Redukcja poziomu hałasu do minimum. MODEL GBL30D GBL42D MOC ZNAMIONOWA kva/kwe 29,0/23,2 39,3/31,4 MOC AWARYJNA kva/kwe 30,0/24,0 41,2/33,0 SILNIK DEUTZ F4M 2011 BF4M 2011 CZAS PRACY Z PEŁNEGO ZBIORNIKA (PRZY 75 % OBCIĄŻENIA) h 9,6 7,2 POJEMNOŚĆ ZBIORNIKA PALIWA I POZIOM HAŁASU LWA LWA POZIOM HAŁASU DB(A) db(a) WYMIARY (DŁ. X SZER. X WYS.) mm 2000x920x x920x1300 WAGA kg MOC ZNAMIONOWA (PRP) (WEDŁUG ISO 3046) : DOPUSZCZALNA MOC BEZ LIMITU CZASU PRACY, DODATKOWO 5 % ZAPASU MOCY DLA CELÓW REGULACYJNYCH MOC AWARYJNA (LTP) (WEDŁUG ISO 3046) MOC MAKSYMALNA, LIMITOWANY CZAS PRACY DO 500 GODZIN ROCZNIE, W TYM MAKSYMALNIE 300 GODZIN W TRYBIE PRACY CIĄGŁEJ WSZYSTKIE MODELE SPEŁNIAJĄ NORMĘ TA LUFT

15 WERSJA OBUDOWANA, WYCISZONA CHŁODZENIE OLEJEM GBL3 0 D D Łatwe transportowanie i posadowienie Wyciszenie Centralnie zainstalowane ucho transportowe pozwala na łatwe podnoszenie zespołu za pomocą dźwigu Silna konstrukcja obudowy zezwala na piętrowanie agregatów Niezawodność Długi czas pracy Duża pojemność zbiornika paliwa umożliwia dłuższą pracę bez tankowania W silnikach chłodzonych olejem, olej przeznaczony zarówno do chłodzenia jak i smarowania zapobiega powstaniu korozji i kawitacji Wysoka zdolność przejęcia obciążenia przez silniki Deutz zapewnia natychmiastowe zasilanie elektryczne Szybka reakcja na zmiany obciążenia minimalizuje wahania częstotliwości Prądnice o wysokiej sprawności Stabilne zasilanie gwarantowane przez elektroniczny regulator napięcia nawet przy trudnych warunkach pracy prądnicy pojemność akumulatora zapewniająca natychmiastowy start silnika. Dźwiękoszczelna obudowa wykonana z wysokiej jakości stali i materiału tłumiącego dźwięk redukuje emisję hałasu do minimum. Wydajny tłumik dodatkowo redukuje emisję hałasu, co jest szczególnie istotne przy instalacji agregatu w miejscach gdzie głośna praca urządzeń jest zabroniona Podkładki antywibracyjne zapewniają wolną od wibracji pracę zespołu Certyfikat zgodności z sekcją 8 dyrektywy 2000/14/EC dotyczącej emisji hałasu do środowiska przez urządzenie wykorzystywane na zewnątrz. Ochrona Zabezpieczenie silnika (elektrozawór) gwarantuje zatrzymanie urządzenia przy awarii silnika Poziom emisji spalin zgodny z najbardziej restrykcyjnymi normami Drzwi umożliwiające dostęp są wyposażone w zamykane uchwyty. Łatwiejsze użytkowanie Zewnętrzny wlew zbiornika paliwa ułatwia tankowanie Nie wymagają specjalnych fundamentów, mogą być zainstalowane w każdym miejscu. Łatwa konserwacja Optyczny wskaźnik poziomu paliwa ułatwia kontrolę stanu paliwa. Dostęp do silnika w celach serwisowych jest ułatwiony dzięki zastosowaniu dużych drzwi W skład standardowego wyposażenia agregatu wchodzi rurka spustowa oleju Producent zastrzega sobie prawo zmian modeli oraz parametrów technicznych bez uprzedniego informowania. Modele, wersje oraz elementy towarzyszące mogą zmieniać się w zależności od rynku przeznaczenia. CERTYFIKATY Zakład produkcyjny spełnia normy ISO 9001 / ISO PRODUKT ZGODNY Z EUROPEJSKIMI NORMAMI BEZPIECZEŃSTWA SERWIS Światowy serwis posprzedażowy 12 miesięcy gwarancji Wszystkie zespoły są testowane przed wysyłką. 15

16 WERSJA OTWARTA CHŁODZENIE CIECZĄ GSW6 5 D D GSW65D-560D: Energia dla publicznych i przemysłowych zastosowań. Niezawodne komponenty i szeroka gama wyposażenia opcjonalnego sprawia, że agregaty serii GSW są zdolne zaspokoić wiele różnych potrzeb i są odpowiednie dla specyficznych zastosowań jak np. zastosowania telekomunikacyjne. Długi czas pracy Łatwość transportu Ochrona Ekonomiczność Powiększona pojemność zbiornika paliwa oznacza długi czas działania zespołu bez potrzeby tankowania. Konstrukcja ułatwiająca transportowanie zespołu Zespoły prądotwórcze są zabezpieczone przeciwko nieautoryzowanemu użyciu i minimalizują możliwość wypadków. Długi okres amortyzacji i niewielkie koszty konserwacji przekładają się na niskie koszty użytkowania MODEL GSW65D GSW80D GSW110D GSW145D GSW170D GSW195D GSW220D GSW530D GSW560D MOC ZNAMIONOWA kva/kwe 58/46 74/59 102/82 135/ / / / / /407 MOC AWARYJNA kva/kwe 63/50 78/63 108/87 142/ / / / / /437 SILNIK DEUTZ BF4M 2012 G2 BF4M 2012 C BF4M 1013 EC BF6M 1013 E BF6M 1013 EC BF6M 1013 FC G2 BF6M 1013 FC G3 BF8M 1015C G2 BF8M 1015CP CZAS PRACY Z PEŁNEGO ZBIORNIKA (PRZY 75 % OBC.) h 23,4 20,4 14,4 10,4 9,8 8 7,1 8,8 7,5 POJEMNOŚĆ ZBIORNIKA PALIWA I WYMIARY (DŁ. X SZER. X WYS.) mm 2200x1000x x1000x x1000x x1000x x1000x x1100x x1100x x1650x x1500x2120 WAGA kg MOC ZNAMIONOWA (PRP) (WEDŁUG ISO 3046) : DOPUSZCZALNA MOC BEZ LIMITU CZASU PRACY, DODATKOWO 5 % ZAPASU MOCY DLA CELÓW REGULACYJNYCH MOC AWARYJNA (LTP) (WEDŁUG ISO 3046) MOC MAKSYMALNA, LIMITOWANY CZAS PRACY DO 500 GODZIN ROCZNIE, W TYM MAKSYMALNIE 300 GODZIN W TRYBIE PRACY CIĄGŁEJ WSZYSTKIE MODELE SPEŁNIAJĄ NORMĘ TA LUFT

17 WERSJA OTWARTA CHŁODZENIE CIECZĄ GSW6 5 D D Ekonomiczność Długi czas pracy Duża pojemność zbiornika paliwa umożliwia dłuższą pracę bez tankowania Niezawodność Wysoka zdolność przejęcia obciążenia przez silniki Deutz zapewnia natychmiastowe zasilanie elektryczne Szybka reakcja na zmiany obciążenia minimalizuje wahania częstotliwości Prądnice o wysokiej sprawności Stabilne zasilanie gwarantowane przez elektroniczny regulator napięcia nawet przy trudnych warunkach pracy prądnicy Prądnica bezszczotkowa zapewnia jej długie użytkowanie Silniki nie wymagają częstej konserwacji, charakteryzują się niskim zużyciem paliwa Łatwiejsze użytkowanie Zespoły są dostarczane jako gotowe do użytkowania, nie wymagają specjalnego podłoża, mogą być zainstalowane w każdym miejscu. Duża liczba opcji umożliwiająca wykorzystanie agregatu dla specjalnych zastosowań Łatwy dostęp do korka wlewu zbiornika paliwa, zamontowanej na ramie zespołu Wysoka efektywność filtra powietrza z łatwo wymienianym wkładem Ochrona Bezpieczeństwo Widoczny i łatwo dostępny wyłącznik awaryjny umożliwia szybkie wyłączenie zespołu w sytuacjach zagrożenia. Wszystkie metalowe części są podłączone do zewnętrznego punktu uziemiającego. Prądy zakłóceniowe są podłączone do uziemienia dla dodatkowego zapewnienia bezpieczeństwa użytkownika Zabezpieczenie przed kontaktem z gorącymi częściami Zabezpieczenie przed kontaktem z częściami ruchomymi i obracającymi się Poziom emisji spalin zgodny z najbardziej restrykcyjnymi normami. Zabezpieczenie silnika (elektrozawór) gwarantuje zatrzymanie urządzenia przy wystąpieniu awarii silnika. Przemysłowy tłumik do obniżenia emisji hałasu silnika Producent zastrzega sobie prawo zmian modeli oraz parametrów technicznych bez uprzedniego informowania. Modele, wersje oraz elementy towarzyszące mogą zmieniać się w zależności od rynku przeznaczenia. CERTYFIKATY Zakład produkcyjny spełnia normy ISO 9001 / ISO PRODUKT ZGODNY Z EUROPEJSKIMI NORMAMI BEZPIECZEŃSTWA SERWIS Światowy serwis posprzedażowy 12 miesięcy gwarancji Wszystkie zespoły są testowane przed wysyłką. 17

18 WERSJA OBUDOWANA, WYCISZONA CHŁODZENIE CIECZĄ GSW1 9 5 D D GSW195D-560D: Odpowiednia dla specjalnych zastosowań. Zespoły serii GSW są zaprojektowane jako awaryjne źródło zasilania i wykorzystywane w miejscach gdzie występuje potrzeba cichej pracy. Urządzenia są skonstruowane zgodnie z dyrektywą 2000/14/EC zapewniającą niski poziom emisji hałasu. Podobnie jak inne serie Pramac, agregaty te charakteryzują się dużą wytrzymałością i niezawodnością. Niezawodność Silnik i prądnica zapewniają stałą, wysoką jakość energii zasilającej dla większości wymaganych zastosowań. Ekonomiczność Długi okres amortyzacji i niewielkie koszty konserwacji przekładają się na niskie koszty użytkowania. Łatwiejsze użytkowanie Nowa konstrukcja ułatwia dostęp podczas prac konserwacyjnych i naprawczych. Bezpieczeństwo Zespoły prądotwórcze są zaprojektowane z myślą o bezpieczeństwie użytkownika. MODEL GSW195D GSW220D GSW530D GSW560D MOC ZNAMIONOWA kva/kwe 186/ / / /407 MOC AWARYJNA kva/kwe 194/ / / /437 SILNIK DEUTZ BF6M 1013 FC G2 BF6M 1013 FC G3 BF8M 1015C G2 BF8M 1015CP CZAS PRACY Z PEŁNEGO ZBIORNIKA (PRZY 75 % OBCIĄŻENIA) h 8 7,1 8,8 7,5 POJEMNOŚĆ ZBIORNIKA PALIWA I POZIOM HAŁASU LWA LWA POZIOM HAŁASU DB(A) db(a) WYMIARY (DŁ. X SZER. X WYS.) mm 3400x1250x x1250x x1650x x1650x2270 MASA kg MOC ZNAMIONOWA (PRP) (WEDŁUG ISO 3046) : DOPUSZCZALNA MOC BEZ LIMITU CZASU PRACY, DODATKOWO 5 % ZAPASU MOCY DLA CELÓW REGULACYJNYCH MOC AWARYJNA (LTP) (WEDŁUG ISO 3046) MOC MAKSYMALNA, LIMITOWANY CZAS PRACY DO 500 GODZIN ROCZNIE, W TYM MAKSYMALNIE 300 GODZIN W TRYBIE PRACY CIĄGŁEJ WSZYSTKIE MODELE SPEŁNIAJĄ NORMĘ TA LUFT

19 WERSJA OBUDOWANA, WYCISZONA CHŁODZENIE CIECZĄ GSW1 9 5 D D Łatwe transportowanie Wyciszenie Centralnie zamocowane ucho transportowe pozwala na łatwe podnoszenie zespołu za pomocą dźwigu. Niezawodność Ekonomiczność Bezszczotkowa konstrukcja prądnicy zapewnia jej długie użytkowanie Silniki nie wymagają częstej konserwacji, charakteryzują się niskim zużyciem paliwa Wysoka zdolność przejęcia obciążenia przez silniki Deutz zapewnia natychmiastowe zasilanie elektryczne Szybka reakcja na zmiany obciążenia minimalizuje wahania częstotliwości.. Prądnice o wysokiej sprawności Stabilne zasilanie gwarantowane przez elektroniczny regulator napięcia nawet przy trudnych warunkach pracy prądnicy Pojemność akumulatora zapewniająca natychmiastowy start silnika. Ochrona Dźwiękoszczelna obudowa wykonana z wysokiej jakości stali i materiału tłumiącego dźwięk redukuje emisję hałasu do minimum. Wydajny tłumik redukuje dodatkowo emisję hałasu Podkładki antywibracyjne zapewniają wolną od wibracji pracę zespołu Certyfikat zgodności z sekcją 8 dyrektywy 2000/14/EC dotyczącej emisji hałasu do środowiska przez urządzenie wykorzystywane na zewnątrz. Poziom emisji spalin zgodny z najbardziej restrykcyjnymi normami Zabezpieczenie silnika (elektrozawór) gwarantuje zatrzymanie urządzenia w momencie wystąpienia awarii silnika Drzwi dostępu są wyposażone w zamykane uchwyty Materiały dźwiękochłonne są wysoko ognioodporne Bezpieczeństwo Wszystkie metalowe części są podłączone do zewnętrznego punktu uziemiającego. Prądy zakłóceniowe są podłączone do uziemienia dla dodatkowego zapewnienia bezpieczeństwa użytkownika Widoczny i łatwo dostępny wyłącznik awaryjny umożliwia szybkie wyłączenie zespołu w sytuacjach zagrożenia Dostęp do kontroli i zasilania jest chroniony przez zamykane drzwi frontowe. Łatwiejsze użytkowanie Agregat jest wyposażony w ręczną pompę odprowadzania oleju Panele przednie są całkowicie odłączane. Łatwy dostęp dla oczyszczania chłodnicy i serwisowania prądnicy. Punkty serwisowania silnika są dostępne z jednej strony przez duże drzwi. Producent zastrzega sobie prawo zmian modeli oraz parametrów technicznych bez uprzedniego informowania. Modele, wersje oraz elementy towarzyszące mogą zmieniać się w zależności od rynku przeznaczenia. CERTYFIKATY Zakład produkcyjny spełnia normy ISO 9001 / ISO PRODUKT ZGODNY Z EUROPEJSKIMI NORMAMI BEZPIECZEŃSTWA SERWIS Światowy serwis posprzedażowy 12 miesięcy gwarancji Wszystkie zespoły są testowane przed wysyłką. 19

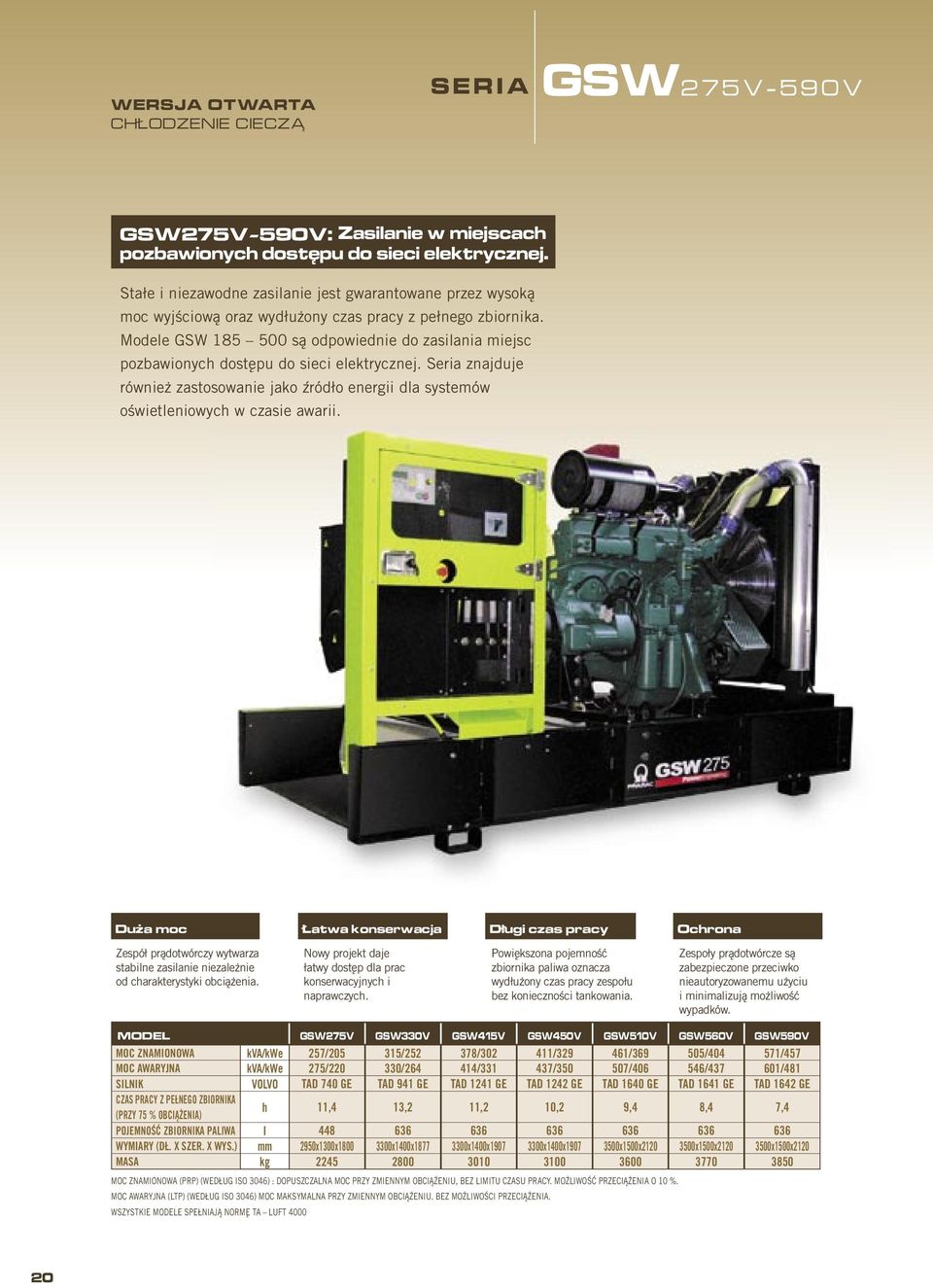

20 WERSJA OTWARTA CHŁODZENIE CIECZĄ GSW2 7 5 V V GSW275V-590V: Zasilanie w miejscach pozbawionych dostępu do sieci elektrycznej. Stałe i niezawodne zasilanie jest gwarantowane przez wysoką moc wyjściową oraz wydłużony czas pracy z pełnego zbiornika. Modele GSW są odpowiednie do zasilania miejsc pozbawionych dostępu do sieci elektrycznej. Seria znajduje również zastosowanie jako źródło energii dla systemów oświetleniowych w czasie awarii. Duża moc Łatwa konserwacja Długi czas pracy Ochrona Zespół prądotwórczy wytwarza stabilne zasilanie niezależnie od charakterystyki obciążenia. Nowy projekt daje łatwy dostęp dla prac konserwacyjnych i naprawczych. Powiększona pojemność zbiornika paliwa oznacza wydłużony czas pracy zespołu bez konieczności tankowania. Zespoły prądotwórcze są zabezpieczone przeciwko nieautoryzowanemu użyciu i minimalizują możliwość wypadków. MODEL GSW275V GSW330V GSW415V GSW450V GSW510V GSW560V GSW590V MOC ZNAMIONOWA kva/kwe 257/ / / / / / /457 MOC AWARYJNA kva/kwe 275/ / / / / / /481 SILNIK VOLVO TAD 740 GE TAD 941 GE TAD 1241 GE TAD 1242 GE TAD 1640 GE TAD 1641 GE TAD 1642 GE CZAS PRACY Z PEŁNEGO ZBIORNIKA (PRZY 75 % OBCIĄŻENIA) h 11,4 13,2 11,2 10,2 9,4 8,4 7,4 POJEMNOŚĆ ZBIORNIKA PALIWA I WYMIARY (DŁ. X SZER. X WYS.) mm 2950x1300x x1400x x1400x x1400x x1500x x1500x x1500x2120 MASA kg MOC ZNAMIONOWA (PRP) (WEDŁUG ISO 3046) : DOPUSZCZALNA MOC PRZY ZMIENNYM OBCIĄŻENIU, BEZ LIMITU CZASU PRACY. MOŻLIWOŚĆ PRZECIĄŻENIA O 10 %. MOC AWARYJNA (LTP) (WEDŁUG ISO 3046) MOC MAKSYMALNA PRZY ZMIENNYM OBCIĄŻENIU. BEZ MOŻLIWOŚCI PRZECIĄŻENIA. WSZYSTKIE MODELE SPEŁNIAJĄ NORMĘ TA LUFT

21 WERSJA OTWARTA CHŁODZENIE CIECZĄ GSW2 7 5 V V Ekonomiczność Niezawodny i dużej mocy Dzięki elektronicznemu regulatorowi obrotów silniki Volvo Penta zapewniają wysoką stabilność napięcia i częstotliwości. Prądnica przystosowana do warunków tropikalnych. Impregnacja żywicami epoksydowymi ochrania uzwojenia nawet w szczególnych warunkach środowiskowych. Wysoka sprawność prądnic. Stabilne zasilanie gwarantowane przez elektroniczny regulator napięcia nawet przy trudnych warunkach pracy prądnicy Nowoczesny, 6 cylindrowy silnik (układ cylindrów liniowy) zapewnia równomierną, pozbawioną wibracji pracę zespołu i niski poziom hałasu Ochrona Zabezpieczenie silnika (elektrozawór) gwarantuje zatrzymanie urządzenia w momencie wystąpienia uszkodzenia silnika. Zabezpieczenie przed kontaktem z gorącymi elementami Poziom emisja spalin zgodny z najbardziej restrykcyjnymi normami. Zabezpieczenie przed kontaktem z częściami obracającymi się i ruchomymi Przemysłowy tłumik do obniżenia emisji hałasu silnika. Długi czas pracy Efektywne spalanie, niewielkie straty wewnętrzne oraz niskie zużycie paliwa Bezszczątkowa konstrukcja prądnicy zapewnia długi okres jej użytkowania Duża pojemność zbiornika paliwa umożliwia dłuższą pracę bez tankowania. Bezpieczeństwo Wszystkie metalowe części są podłączone do zewnętrznego punktu uziemiającego. Prądy zakłóceniowe są podłączone do uziemienia dla dodatkowego zapewnienia bezpieczeństwa użytkownika Widoczny i łatwo dostępny wyłącznik awaryjny umożliwia szybkie wyłączenie zespołu w sytuacjach zagrożenia Łatwiejsze użytkowanie i konserwacja Agregat wyposażony w ręczną pompkę odprowadzania oleju. Dogodny dostęp dla serwisu i punktów konserwacyjnych ułatwia serwisowanie i konserwację urządzenia. Zespoły są dostarczane jako gotowe do użytkowania, nie wymagają specjalnego podłoża, mogą być zainstalowane w każdym miejscu Łatwy dostęp do korka wlewu zbiornika paliwa, zamontowanej na ramie zespołu Producent zastrzega sobie prawo zmian modeli oraz parametrów technicznych bez uprzedniego informowania. Modele, wersje oraz elementy towarzyszące mogą zmieniać się w zależności od rynku przeznaczenia. CERTYFIKATY Zakład produkcyjny spełnia normy ISO 9001 / ISO PRODUKT ZGODNY Z EUROPEJSKIMI NORMAMI BEZPIECZEŃSTWA SERWIS Światowy serwis posprzedażowy 12 miesięcy gwarancji Wszystkie zespoły są testowane przed wysyłką. 21

22 WERSJA OBUDOWANA, WYCISZONA CHŁODZENIE CIECZĄ GSW2 7 5 V V GSW275V-590V: Ciche zasilanie dla publicznych i przemysłowych zastosowań. Niska emisja hałasu (zgodność z dyrektywą 2000/14/EC związaną z emisją hałasu do środowiska), zgodność z normą dla emisji gazów i wysoki stopień bezpieczeństwa (zamykane panele, ognioodporny materiał obudowy) czynią te urządzenia idealnymi zarówno dla publicznych (szpitale, supermarkety, restauracje) jak przemysłowych zastosowań. Długi czas pracy Łatwość transportowania Ochrona Wyciszenie Powiększona pojemność zbiornika paliwa oznacza wydłużony czas pracy bez konieczności tankowania zespołu. Konstrukcja ułatwiająca transportowanie zespołu. Zespoły są zabezpieczone przeciwko nieautoryzowanemu użyciu i minimalizują potencjalne ryzyko wypadków Wysoka efektywność w redukcji hałasu do minimum. MODEL GSW275V GSW330V GSW415V GSW450V GSW510V GSW560V GSW590V MOC ZNAMIONOWA kva/kwe 257/ / / / / / /457 MOC AWARYJNA kva/kwe 275/ / / / / / /481 SILNIK VOLVO TAD 740 GE TAD 941 GE TAD 1241 GE TAD 1242 GE TAD 1640 GE TAD 1641 GE TAD 1642 GE CZAS PRACY Z PEŁNEGO ZBIORNIKA (PRZY 75 % OBC.) h 11,4 13,2 11,2 10,2 9,4 8,4 7,4 POJEMNOŚĆ ZBIORNIKA PALIWA I POZIOM HAŁASU LWA POZIOM HAŁASU 7 M db(a) WYMIARY (DŁ. X SZER. X WYS.) mm 3550x1360x x1460x x1460x x1460x x1560x x1560x x1560x2270 MASA kg MOC ZNAMIONOWA (PRP) (WEDŁUG ISO 3046) : DOPUSZCZALNA MOC PRZY ZMIENNYM OBCIĄŻENIU, BEZ LIMITU CZASU PRACY. MOŻLIWOŚĆ PRZECIĄŻENIA O 10 %. MOC AWARYJNA (LTP) (WEDŁUG ISO 3046) MOC MAKSYMALNA PRZY ZMIENNYM OBCIĄŻENIU. BEZ MOŻLIWOŚCI PRZECIĄŻENIA. WSZYSTKIE MODELE SPEŁNIAJĄ NORMĘ TA LUFT

23 WERSJA OBUDOWANA, WYCISZONA CHŁODZENIE CIECZĄ GSW2 7 5 V V Wyciszenie Dźwiękoszczelna obudowa wykonana z wysokiej jakości stali i materiału tłumiącego dźwięk redukuje emisję hałasu do minimum. Wydajny tłumik zapewnia dodatkową redukcję hałasu Podkładki antywibracyjne zapewniają wolną od wibracji pracę zespołu Certyfikat zgodności z sekcją 8 dyrektywy 2000/14/EC dotyczącą emisji hałasu do środowiska przez urządzenia przeznaczone do użytku zewnętrznego. Niezawodny i o dużej mocy Dzięki elektronicznemu regulatorowi obrotów silniki Volvo Penta zapewniają wysoką stabilność napięcia i częstotliwości. Prądnica przystosowana do warunków tropikalnych. Impregnacja żywicami epoksydowymi ochrania uzwojenia nawet w szczególnych warunkach środowiskowych. Ochrona Zabezpieczenie silnika (elektrozawór) gwarantuje zatrzymanie urządzenia w momencie wystąpienia uszkodzenia silnika. Poziom emisji spalin zgodny z najbardziej restrykcyjnymi normami. Drzwi dostępu są wyposażone w zamykane uchwyty Materiały dźwiękochłonne są wysoko ognioodporne Łatwy transport Centralnie zamocowane ucho transportowe ułatwia podnoszenie jednostki za pomocą dźwigu. Łatwiejsze użytkowanie i konserwacja Dostęp do silnika w celach serwisowych jest ułatwiony dzięki zastosowaniu dużych drzwi Agregat jest wyposażony w pompę odprowadzania oleju. Producent zastrzega sobie prawo zmian modeli oraz parametrów technicznych bez uprzedniego informowania. Modele, wersje oraz elementy towarzyszące mogą zmieniać się w zależności od rynku przeznaczenia. CERTYFIKATY SERWIS Zakład produkcyjny spełnia normy ISO 9001 / ISO PRODUKT ZGODNY Z EUROPEJSKIMI NORMAMI BEZPIECZEŃSTWA Światowy serwis posprzedażowy 12 miesięcy gwarancji Wszystkie zespoły są testowane przed wysyłką. 23

24 PANELE STEROWANIA I K O N T R O L I.

25 PANELE STEROWANIA I KONTROLI OPIS Wersja Prewired Zespół prądotwórczy jest dostarczany bez panelu sterowania i kontroli. Wszystkie sygnały kontrolne i alarmy pochodzące z silnika i prądnicy są wyprowadzone do listwy zaciskowej co ułatwia podłączenie własnego panelu sterowania Jest to idealne rozwiązanie dla rynków i do listwy zastosowań, które wymagają specjalnych paneli sterowania (np. panele synchronizujące). MCP (Ręczne Panele Sterowania). Zespół prądotwórczy jest dostarczany z ręcznym panelem sterowania i kontroli, zamontowanym na urządzeniu. Panel umieszczony jest na ramie zespołu (dla zespołów w wersji otwartej) lub na obudowie (dla zespołów w wersji obudowanej), zawiera ręczną jednostkę sterowania (przycisk / typ klucza startowego), wyłącznik główny, zabezpieczenie różnicowe oraz wszystkie pomocnicze kontrolki i alarmy. Agregat jest wyposażony standardowo w kable mocy pomiędzy prądnicą i wyłącznikiem głównym ACP (Automatyczne Panele Sterowania). Zespół prądotwórczy jest dostarczany z automatycznym panelem sterowania, zamontowanym na urządzeniu. Panel umieszczony jest na ramie zespołu (dla zespołów w wersji otwartej) lub na obudowie (dla zespołów w wersji obudowanej), zawiera automatyczną jednostkę sterowania i kontroli, która uruchamia zespół w przypadku awarii sieci elektrycznej (może on być uruchomiony także ręcznie), wyłącznik główny, zabezpieczenie różnicowe oraz wszystkie pomocnicze kontrolki i alarmy. Agregat jest wyposażony standardowo w kable mocy pomiędzy prądnicą i wyłącznikiem głównym. Wszystkie sygnały kontrolne są wyprowadzone do listwy zaciskowej umieszczonej w panelu sterowania, co umożliwia podłączenie zewnętrznego układu SZR (LTS) AMF (Automatyczny Panel Sterowania wraz z układem SZR). Panel AMF jest wbudowany w metalową szafkę i dostarczony oddzielnie od zespołu prądotwórczego (wolno stojący lub do zamocowania na ścianie). Jest to opcja do zespołu w wersji prewired (bez panelu sterowania). Zawiera automatyczną jednostkę sterowania i kontroli, która uruchamia zespół w przypadku awarii sieci (może on być uruchomiony także ręcznie), dwa styczniki z blokadą elektryczną i mechaniczną (do przełączania obciążenia pomiędzy siecią a zespołem prądotwórczym) oraz wszystkie pomocnicze kontrole i alarmy. Wszystkie kontrole i alarmy są wyprowadzone do listwy zaciskowej umieszczonej w panelu sterowania co umożliwia połączenie z agregatem w wersji prewired (bez panelu). Układ Samoczynnego Załączania Rezerwy (SZR) Panel SZR jest wbudowany w metalową szafkę i dostarczony oddzielnie od zespołu (wolno stojący lub do zamocowania na ścianie). Jest to opcja dla zespołów z automatycznym panelem sterowania (ACP). Układ SZR zawiera dwa styczniki z blokadą elektryczną i mechaniczną (do przełączania obciążenia pomiędzy siecią a zespołem prądotwórczym) oraz wszystkie pomocnicze kontrole. Wszystkie kontrole są wyprowadzone do listwy zaciskowej, co umożliwia podłączenie do automatycznego panelu sterowania zainstalowanego na zespole prądotwórczym. 25

26 R Ę C Z N E P A N E L E STEROWANIA GBA12L/GBA6D-17D WERSJA OTWARTA GSA12L WERSJA OTWARTA GSA 22D-65D / GSL 30D-42D GSW 65D- 170D / GSW195D-220D WERSJA OTWARTA GSA 65D / GSW 65D-80D WERSJA OBUDOWANA GSL30D-42D/GSW15P-22P GSW110D-170D / GSW195D-220D WERSJA OBUDOWANA GBL30D-42D WERSJA OBUDOWANA GSA22D-65D/GSL30D-42D GSW15P-22P/GSW65D-170D WERSJA OTWARTA + OBUDOWANA (OPCJONALNIE) Dostępne gniazda i wyposażenie mogą być modyfikowane w zależności od zróżnicowanych potrzeb rynkowych 26

27 R Ę C Z N E P A N E L E STEROWANIA W Y P O S A Ż E N I E R Ę C Z N Y C H P A N E L I S T E R O WA N I A, T R Z Y FA Z Y, / V, 5 0 H Z SERIES GBA12L GBA6D-17D GSA12L GSA22D-65D (OPEN) GSA65D (SP) GSL30D-42D GSW65D-170D (OPEN) GSL30D-42D GSW15P- 22P GSW65D-170D (SP) GBL 30D-42D (SP) GSW195D 220D (OPEN) GSW195D 220D (SP) Analogowe/ Cyfrowe oprzyrządowanie A A D A D A D A D A A D D Napięcie zespołu prądotwórczego (1 lub 3 fazy) Amperomierz zespołu prądotwórczego (1 lub3 fazy) Miernik częstotliwości - - Licznik godzin Napięcie akumulatora Moc (kva, kw, kvar, cos phi) Poziom paliwa Ciśnienie oleju Temperatura silnika ALARMY Przekroczenie częstotliwości Uszkodzenie ładowarki akumulatora Nieprawidłowe napięcia akumulatora Niski poziom paliwa Niskie ciśnienie oleju Wysoka temperatura silnika - - Zewnętrzne wyłączenie ZABEZPIECZENIA POWODUJĄCE WYŁĄCZENIE ZESPOŁU Nieprawidłowe napięcie prądnicy Przeciążenie Nieprawidłowa częstotliwość Uszkodzenie ładowarki akumulatora Niski poziom paliwa Niskie ciśnienie oleju - Wysoka temperatura - - Wyłącznik główny Zabezpieczenie różnicowe - GNIAZDA Gniazdo Schuko Gniazdo CE jednofazowe Gniazdo CE trójfazowe POZOSTAŁE WYPOSAŻENIE Wyłącznik awaryjny - Tablica rozdzielcza Zdolność zewnętrznego rozruchu : Standard : Opcja ( - ): Niedostępne : Niedostępne dla GSW65D/80D : Niedostępne dla GSW15P/22P Dostępne gniazda i wyposażenie mogą być modyfikowane stosownie do zróżnicowania potrzeb rynkowych 27

28 AUTOMATYCZNE PANELE STEROWANIA GSA12L WERSJA OTWARTA GBL30D-42D WERSJA OBUDOWANA GSA22D-65D/GSL30D-42D/GSW65D-170D/ 195D-220D WERSJA OTWARTA GSA65D/GSW65D-80D WERSJA OBUDOWANA GSL30D-42D/GSW15P-22P/GSW65D-170D 195D-220D WERSJA OBUDOWANA GSW530D-GSW560D WERSJA OTWARTA + OBUDOWANA GSW275V-GSW590V WERSJA OTWARTA + OBUDOWANA UKŁADY SAMOCZYNNEGO ZAŁĄCZANIA REZERWY AUTOMATYCZNE PANELE STEROWANIA WRAZ Z UKŁADAMI SZR GSA12L WERSJA OTWARTA GBL30D-42D WERSJA OBUDOWANA GSA22D-65D/GSL22D-42D/GSW65D-560D GSW195V-560V WERSJA OTWARTA GSA65D/GSL22-42D/GSW15P-22P/GSW65D-170D GSW330D-560D/GSW195V-560V WERSJA OBUDOWANA Dostępne gniazda i wyposażenie mogą być modyfikowane w zależności od zróżnicowanych potrzeb rynkowych 28

29 A C P - A M F PANELE AUTOMATYCZNEGO STEROWANIA WYPOSAŻENIE AUTOMATYCZNYCH PANELI STEROWANIA, TRZY FAZY, 400/230 V, 50HZ SERIA GSA12L GSA22D-65D (OTWARTY) GSA65D (OB.) GSL30D-42D GSW65D-170D 195D-220D (OTW.) GSL30D-42D GSW15P-22P GSW65D-170D GSW195D-220D (OB.) GBL30D-42D GSW530D-560D (OP) (SP) GSW275D-590D (OP) (SP) ACP AMF ACP AMF ACP AMF ACP AMF ACP AMF ACP AMF ACP AMF ACP AMF Analogowe/ Cyfrowe oprzyrządowanie D D D D D D D D D D D D D D D D Napięcie zespołu prądotwórczego (1 lub 3 fazy) Napięcie sieci Amperomierz zespołu prądotwórczego (1 lub3 fazy) Częstotliwość Licznik godzin Napięcie akumulatora Prędkość obrotowa Moc (kva, kw, kvar, cos phi) Poziom paliwa Ciśnienie oleju Temperatura silnika ALARMY Nieprawidłowe napięcie prądnicy Przeciążenie Uszkodzenie ładowarki akumulatora Nieprawidłowe napięcie akumulatora Nieprawidłowa częstotliwość Niski poziom paliwa Niskie ciśnienie oleju Wysoka temperatura - - Błąd startu Zewnętrzne wyłączenie ZABEZPIECZENIA POWODUJĄCE WYŁĄCZENIE ZESPOŁU Nieprawidłowe napięcie prądnicy Przeciążenie Nieprawidłowa częstotliwość Uszkodzenie ładowarki akumulatora Niski poziom paliwa Niskie ciśnienie oleju Wysoka temperatura - - Wyłącznik główny Zabezpieczenie różnicowe GNIAZDA Gniazdo Schuko Gniazdo CE jednofazowe Gniazdo CE trójfazowe POZOSTAŁE WYPOSAŻENIE Wyłącznik awaryjny Alarm akustyczny Detektor fazy Ładowarka akumulatora Zaciski podłączenia zewnętrznego układu SZR (LTS) Układ SZR (LTS) Zdolność zewnętrznego rozruchu : Standard : Dostarczane na życzenie ( - ): Niedostępne Dostępne gniazda i wyposażenie mogą być modyfikowane stosownie do zróżnicowania potrzeb rynkowych. 29
