1 Netdisco Maciej Łabędzki, grudzień 2006

2 Netdisco Narzędzie wspomagające zarządzanie siecią Open Source Web-based Narzędzie Netdisco, Maciej Łabędzki

3 Geneza University of Calofornia, Santa Cruz, 2004; Pierwotnie na NetBSD; Początkowo: łatwe narzędzie do zarządzania portami switch y; Poźniej: śledzenie historii portów, inwentaryzacja sprzętu; Obecnie: odkrywanie topologii sieci, debugowanie sieci; Nazwa: Network Discovery. Narzędzie Netdisco, Maciej Łabędzki

historii portów, inwentaryzacja sprzętu; Obecnie: odkrywanie topologii sieci,

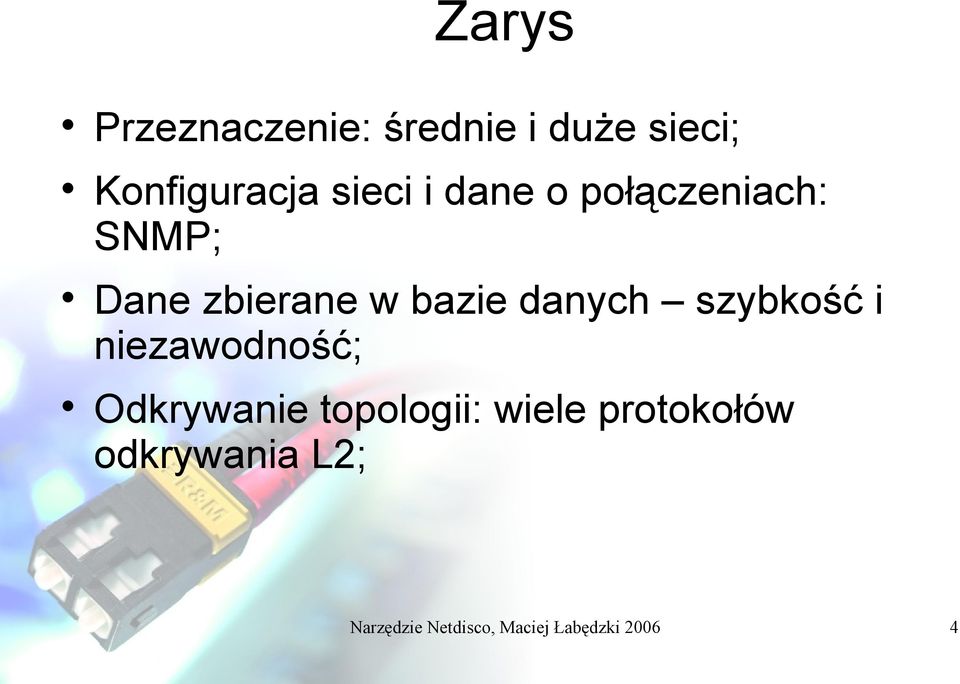

4 Zarys Przeznaczenie: średnie i duże sieci; Konfiguracja sieci i dane o połączeniach: SNMP; Dane zbierane w bazie danych szybkość i niezawodność; Odkrywanie topologii: wiele protokołów odkrywania L2; Narzędzie Netdisco, Maciej Łabędzki

danych szybkość i niezawodność; Odkrywanie topologii: wiele

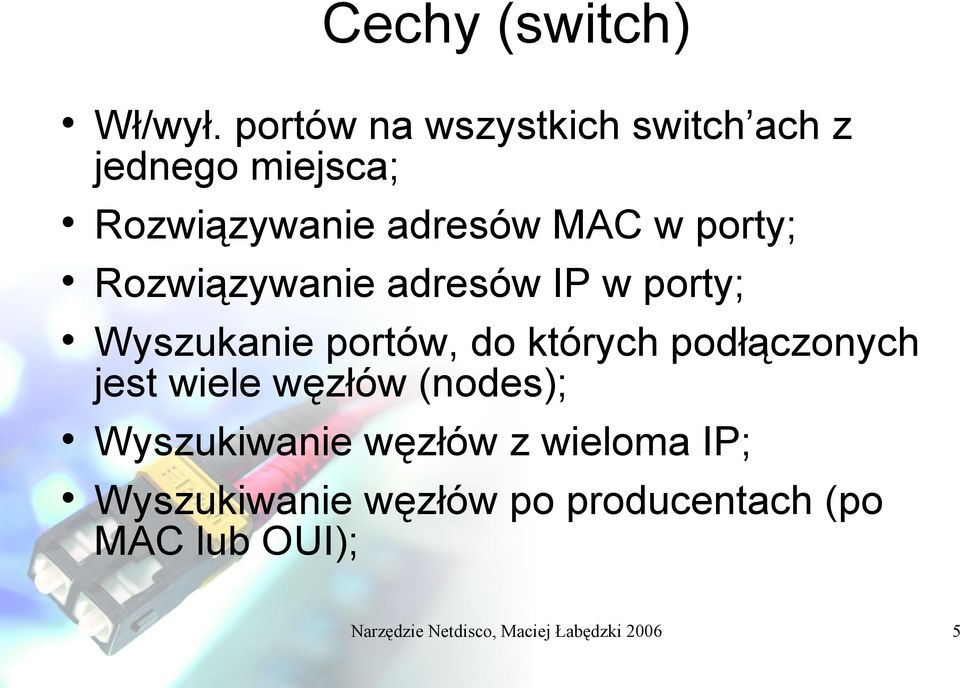

5 Cechy (switch) Wł/wył. portów na wszystkich switch ach z jednego miejsca; Rozwiązywanie adresów MAC w porty; Rozwiązywanie adresów IP w porty; Wyszukanie portów, do których podłączonych jest wiele węzłów (nodes); Wyszukiwanie węzłów z wieloma IP; Wyszukiwanie węzłów po producentach (po MAC lub OUI); Narzędzie Netdisco, Maciej Łabędzki

Rozwiązywanie adresów IP w porty; Wyszukanie portów, do których podłączonych jest

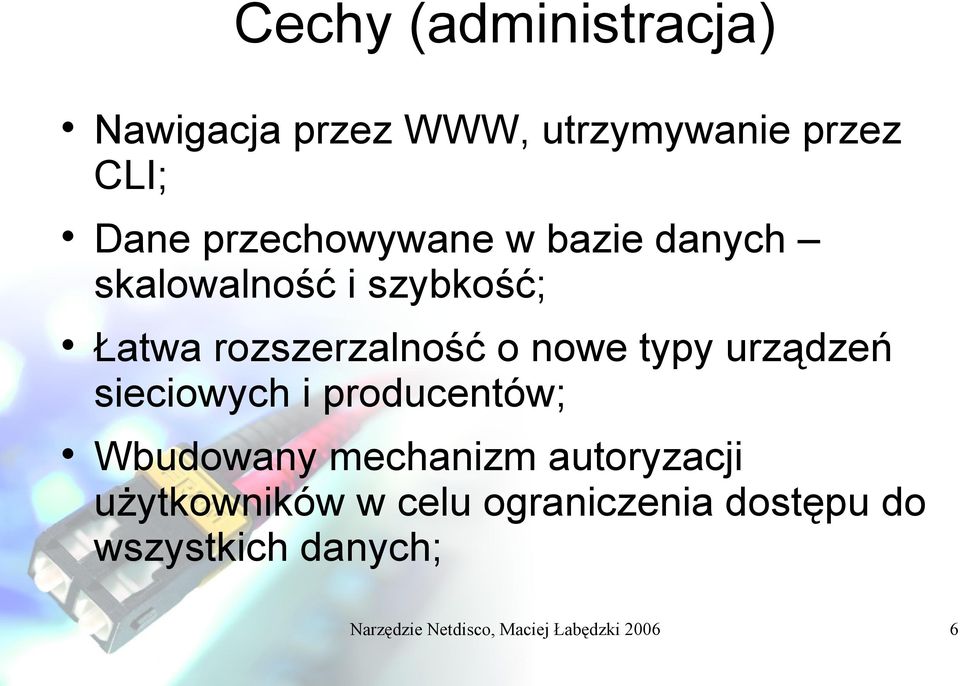

6 Cechy (administracja) Nawigacja przez WWW, utrzymywanie przez CLI; Dane przechowywane w bazie danych skalowalność i szybkość; Łatwa rozszerzalność o nowe typy urządzeń sieciowych i producentów; Wbudowany mechanizm autoryzacji użytkowników w celu ograniczenia dostępu do wszystkich danych; Narzędzie Netdisco, Maciej Łabędzki

typy urządzeń sieciowych i producentów; Wbudowany mechanizm autoryzacji

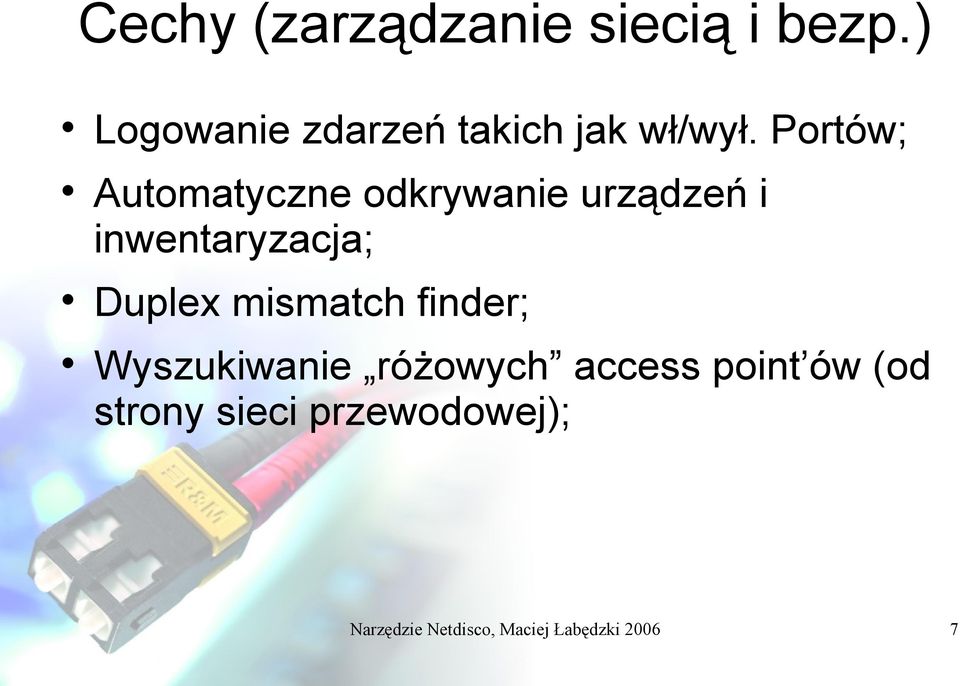

7 Cechy (zarządzanie siecią i bezp.) Logowanie zdarzeń takich jak wł/wył. Portów; Automatyczne odkrywanie urządzeń i inwentaryzacja; Duplex mismatch finder; Wyszukiwanie różowych access point ów (od strony sieci przewodowej); Narzędzie Netdisco, Maciej Łabędzki

8 Cechy (raportowanie) Tworzenie mapy/grafu topologii sieci; Statystyki dot. węzłów aktualnie podłączonych do sieci wraz adresacją; Opcjonalna integracja z bazą danych Pinnacle; Inwentaryzacja urządzeń sieciowych: Ze względu na OS, Ze względu na model, producenta, warstwę OSI, nazwę DNS; Wyszukiwanie węzłów nieposiadających nazw DNS; Narzędzie Netdisco, Maciej Łabędzki

Pinnacle; Inwentaryzacja urządzeń sieciowych: Ze względu na OS, Ze względu na model,

9 Interfejs użytkownika Device search; Device inventory; Node search; Duplex mismatch finder; Administration Panel; Narzędzie Netdisco, Maciej Łabędzki

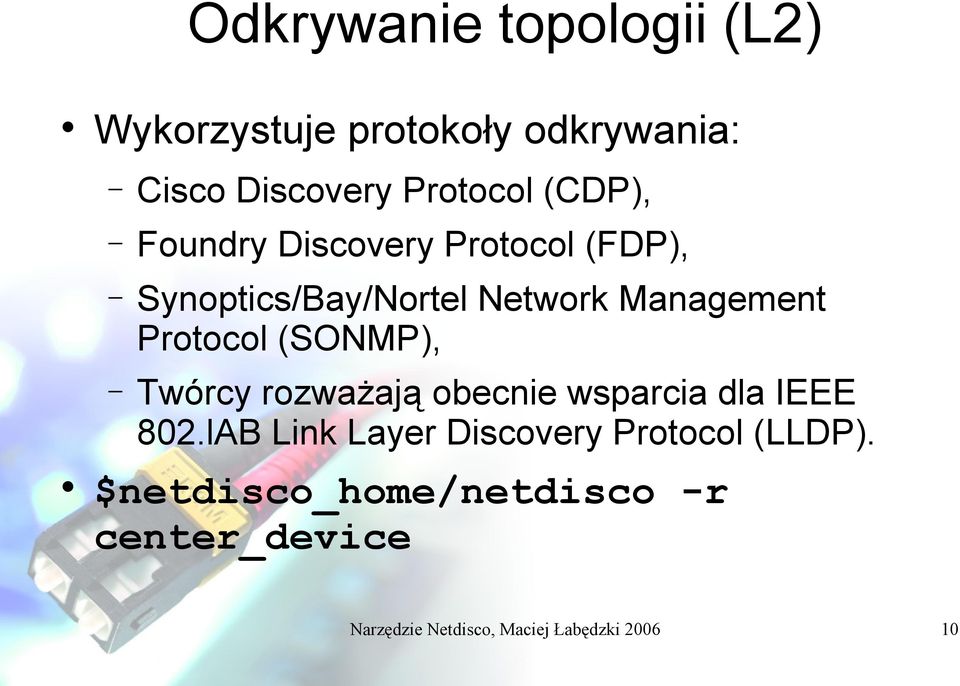

10 Odkrywanie topologii (L2) Wykorzystuje protokoły odkrywania: Cisco Discovery Protocol (CDP), Foundry Discovery Protocol (FDP), Synoptics/Bay/Nortel Network Management Protocol (SONMP), Twórcy rozważają obecnie wsparcia dla IEEE 802.lAB Link Layer Discovery Protocol (LLDP). $netdisco_home/netdisco -r center_device Narzędzie Netdisco, Maciej Łabędzki

(SONMP), Twórcy rozważają obecnie wsparcia dla IEEE 802.

11 Odkrywanie topologii (L3) Informacje o portach router ów i switch y zbierane przy pomocy SNMP; Pobranie adresów MAC podłączonych do portów: $netdisco_home/netdisco m; Pobranie tablic ARP z urządzeń: $netdisco_home/netdisco a; Powiązanie MAC ów z adresami IP. Narzędzie Netdisco, Maciej Łabędzki

$netdisco_home/netdisco m; Pobranie tablic ARP z urządzeń:

12 Wymagania dot. oprogramowania Perl lub nowszy; Net-SNMP moduł Perl a; Postgresql 7.4 lub wyższy; Mason perlowy framework www; Apache httpd oraz mod_perl; GraphViz (opcjonalnie) wizualizacja sieci; Narzędzie Netdisco, Maciej Łabędzki

13 Wymagania sprzętowe Na uniwersytecie Auburn w USA (Alabama) 2 x 1GHz, 1GB RAM, 70GB RAID; Działa od 2 lat; Baza danych uaktualniana raz dziennie; Minimalna konfiguracja. Narzędzie Netdisco, Maciej Łabędzki

lat; Baza danych uaktualniana raz dziennie; Minimalna

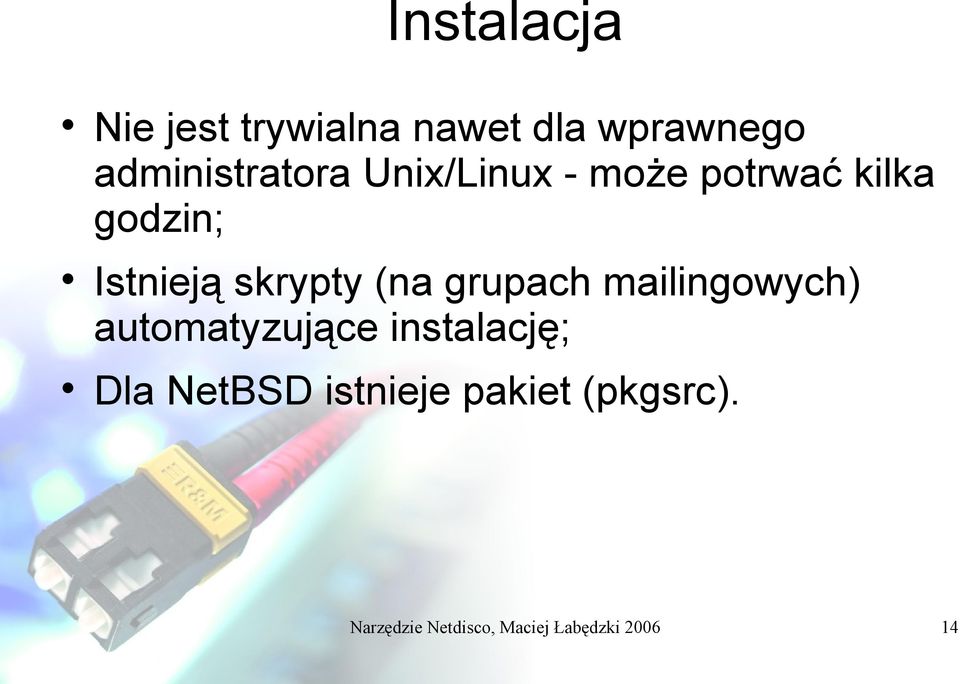

14 Instalacja Nie jest trywialna nawet dla wprawnego administratora Unix/Linux - może potrwać kilka godzin; Istnieją skrypty (na grupach mailingowych) automatyzujące instalację; Dla NetBSD istnieje pakiet (pkgsrc). Narzędzie Netdisco, Maciej Łabędzki

skrypty (na grupach mailingowych) automatyzujące instalację;

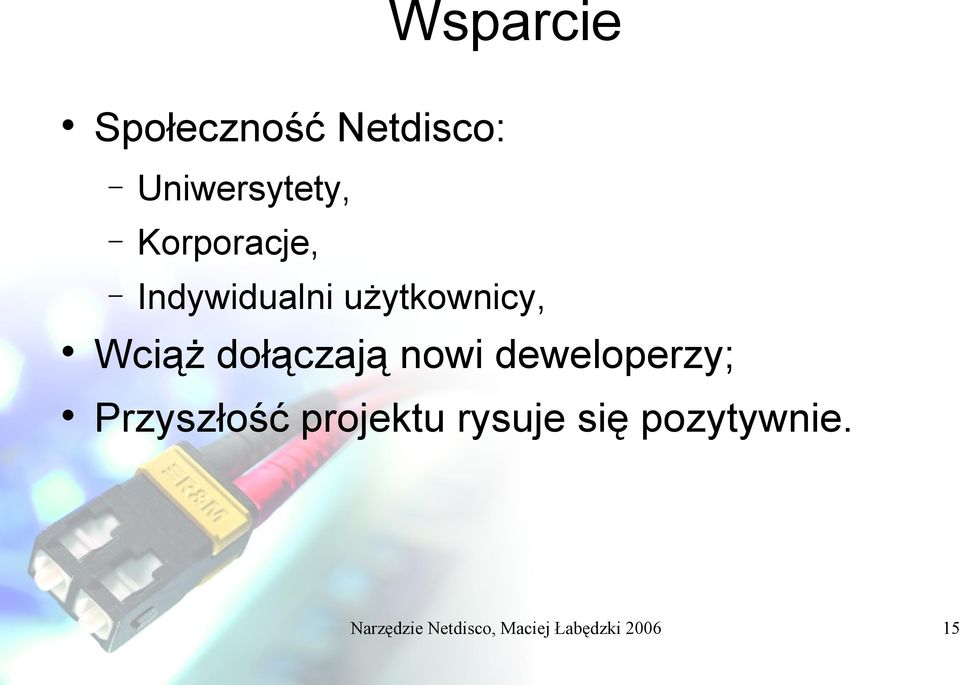

15 Wsparcie Społeczność Netdisco: Uniwersytety, Korporacje, Indywidualni użytkownicy, Wciąż dołączają nowi deweloperzy; Przyszłość projektu rysuje się pozytywnie. Narzędzie Netdisco, Maciej Łabędzki

dołączają nowi deweloperzy; Przyszłość projektu

16 Podsumowanie Darmowy; Duże możliwości: m.in. odkrywanie topologii; Wyszukiwanie specyficznych zjawisk w sieci; Duże wymagania sprzętowe jak każde narzędzie tego typu; Narzędzie Netdisco, Maciej Łabędzki

zjawisk w sieci; Duże wymagania sprzętowe jak każde

17 Źródła [1] -- strona domowa [2] -- demo [3] - artykuł Linux.com

ucsc.edu/netdisco/ -- demo [3] http://www.
