1 DVR FULL HD 2 OWNER S MANUAL DVR FULL HD 2 INSTRUKCJA OBSŁUGI ODWIEDŹ NASZĄ STRONĘ ABY ZAPOZNAĆ SIĘ Z INNYMI PRODUKTAMI TAB, NAVIO, DVR, DVB-T Przed skorzystaniem z urządzenia zapoznaj się z niniejszą instrukcją obsługi oraz zachowaj ją na przyszłość

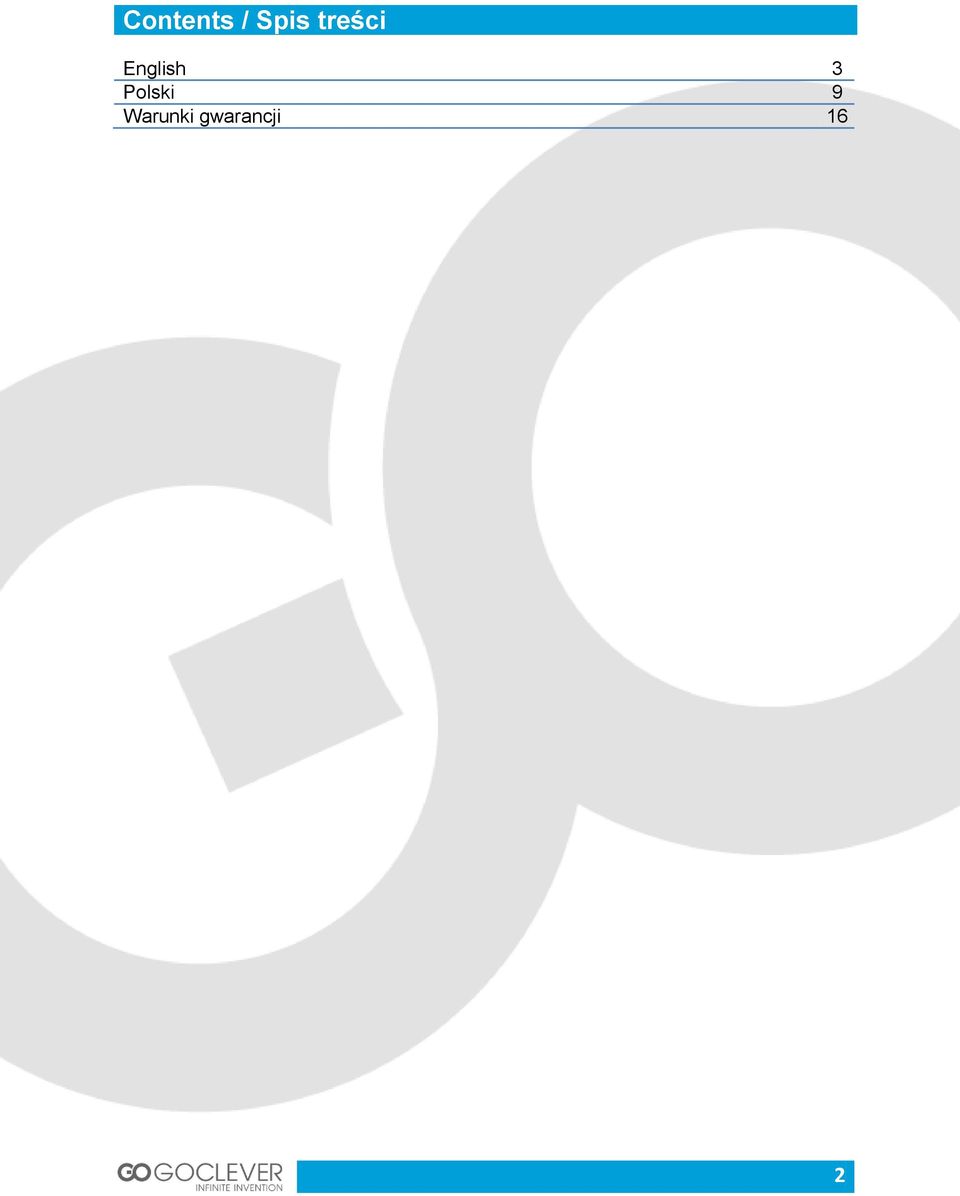

2 Contents / Spis treści English 3 Polski 9 Warunki gwarancji 16 2

3 Introduction This multi-functional high-tech new product includes high-definition video recording, photo - taking, sound recording and external TF card memory, using high-performance, high compression ratio of H.264 video decoding technology, with high-definition multimedia HDMI interface which can transmit high-quality and uncompressed HD videos and multi-channel audio data. Mainly used in in-car recording, improving taking traffic evidences, your daily lives, travels, outdoor activities, and making your life more colorful. Product Features 120-degree A+ grade high-resolution wide-angle lens, is more convenient for various occasions to capture and record the high resolution videos. Built-in 1.0 Mega pixels, 1/3.2 inch low noise and high definition CMOS sensor component, which can capture very clear picture even in dark places. Recording resolutions: 1080P(1920*1080)1080(1440*1080) /720P(1280*720) /WVGA(848*480) /QVGA(320*240). Built-in 2 inch HD screen, its support videos browse and playback. With TV/HDMI interface to connect HD TV. Support real-time,date display and time watermark on the videos. Support cycled recording automatically, it will can be cover old videos when memory is full. Built-in lithium battery, support recording when charging. Built-in microphone/speaker. Support high capacity Micro SD. Support Self-snapshot,it will can be previewed photos via the screen to capture ideal image. Anti-shaking function. Motion detecting recording. 4X digital zoom. Face/Smile detection 3

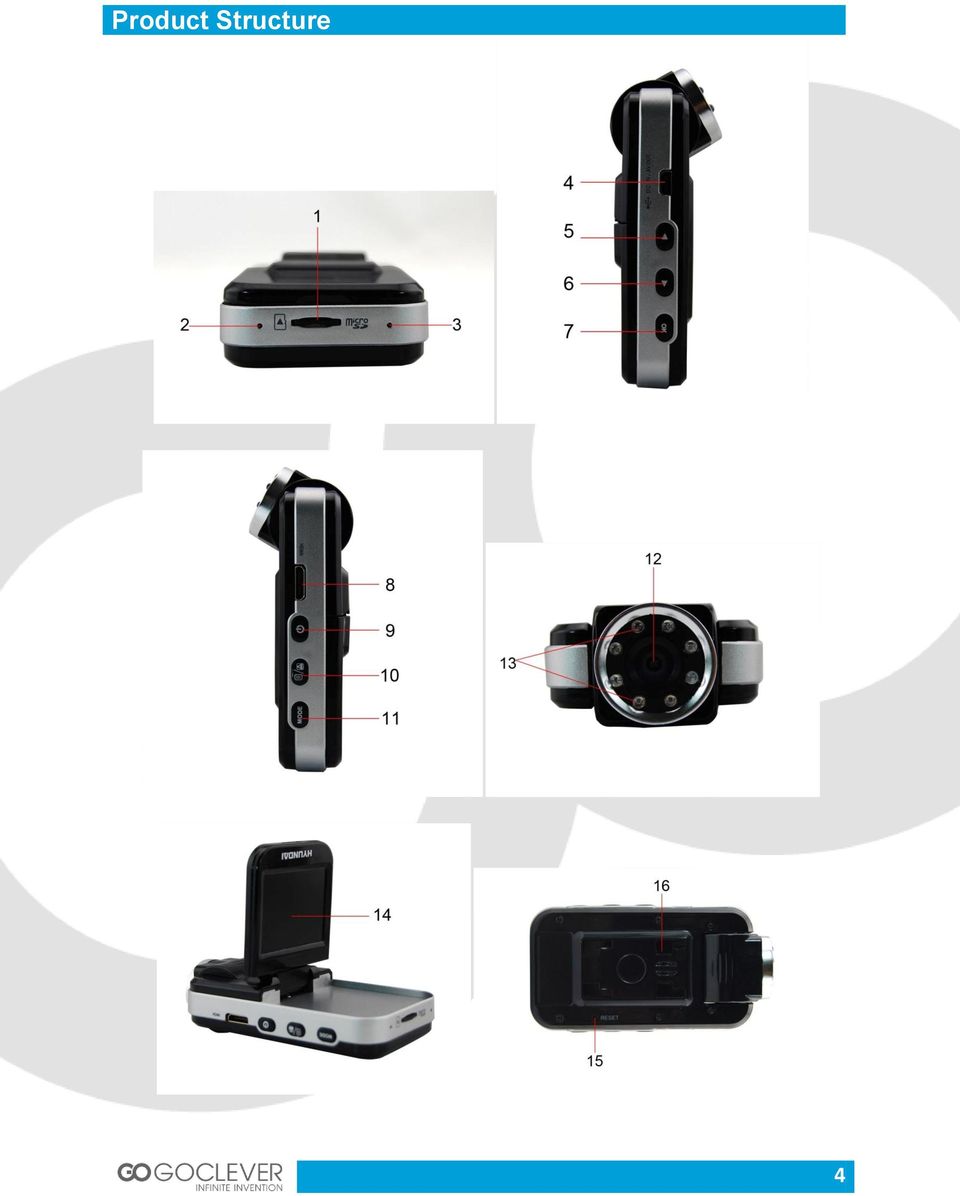

4 Product Structure 4

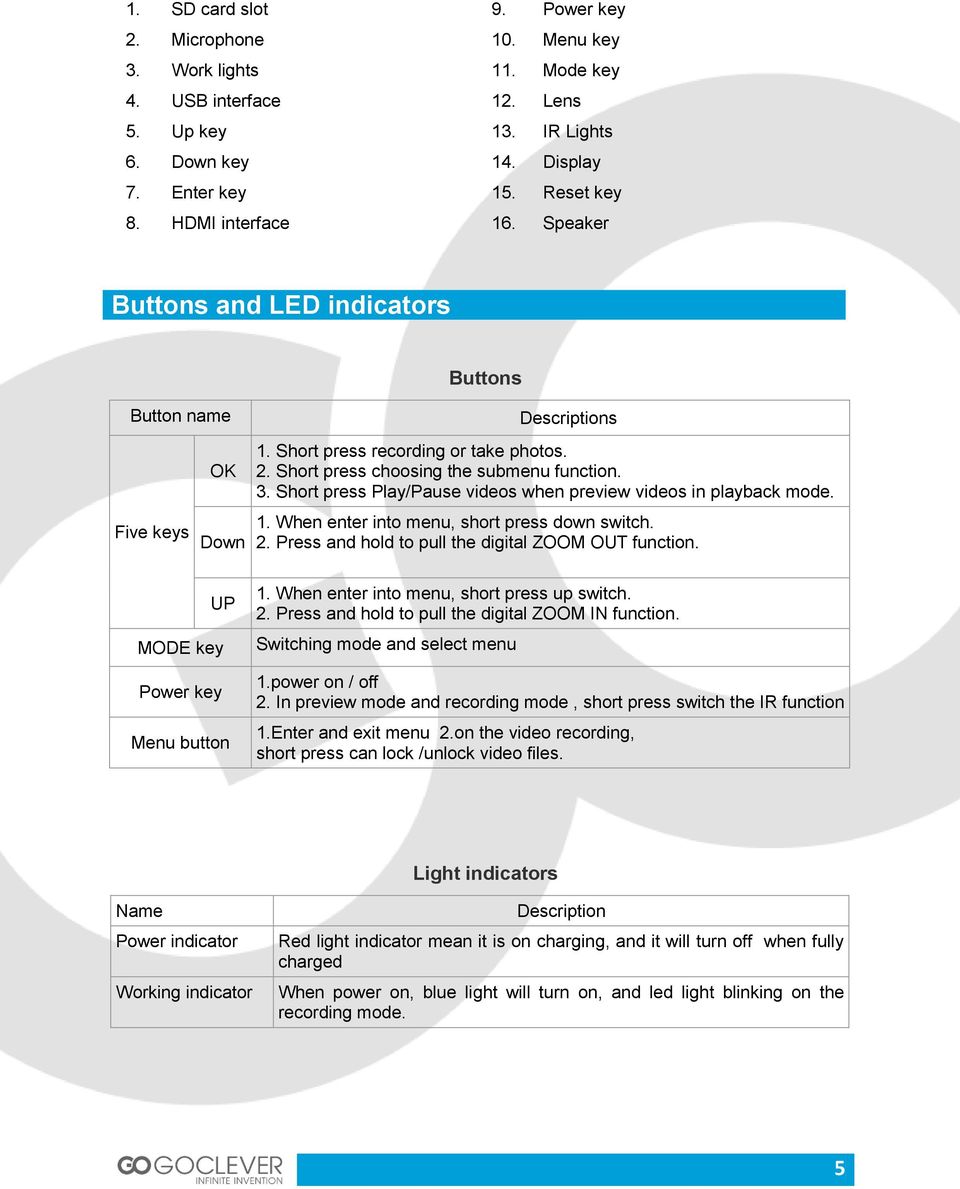

5 1. SD card slot 2. Microphone 3. Work lights 4. USB interface 5. Up key 6. Down key 7. Enter key 8. HDMI interface 9. Power key 10. Menu key 11. Mode key 12. Lens 13. IR Lights 14. Display 15. Reset key 16. Speaker Buttons and LED indicators Buttons Button name OK Five keys Down UP MODE key Power key Menu button Descriptions 1. Short press recording or take photos. 2. Short press choosing the submenu function. 3. Short press Play/Pause videos when preview videos in playback mode. 1. When enter into menu, short press down switch. 2. Press and hold to pull the digital ZOOM OUT function. 1. When enter into menu, short press up switch. 2. Press and hold to pull the digital ZOOM IN function. Switching mode and select menu 1.power on / off 2. In preview mode and recording mode, short press switch the IR function 1.Enter and exit menu 2.on the video recording, short press can lock /unlock video files. Light indicators Name Power indicator Working indicator Description Red light indicator mean it is on charging, and it will turn off when fully charged When power on, blue light will turn on, and led light blinking on the recording mode. 5

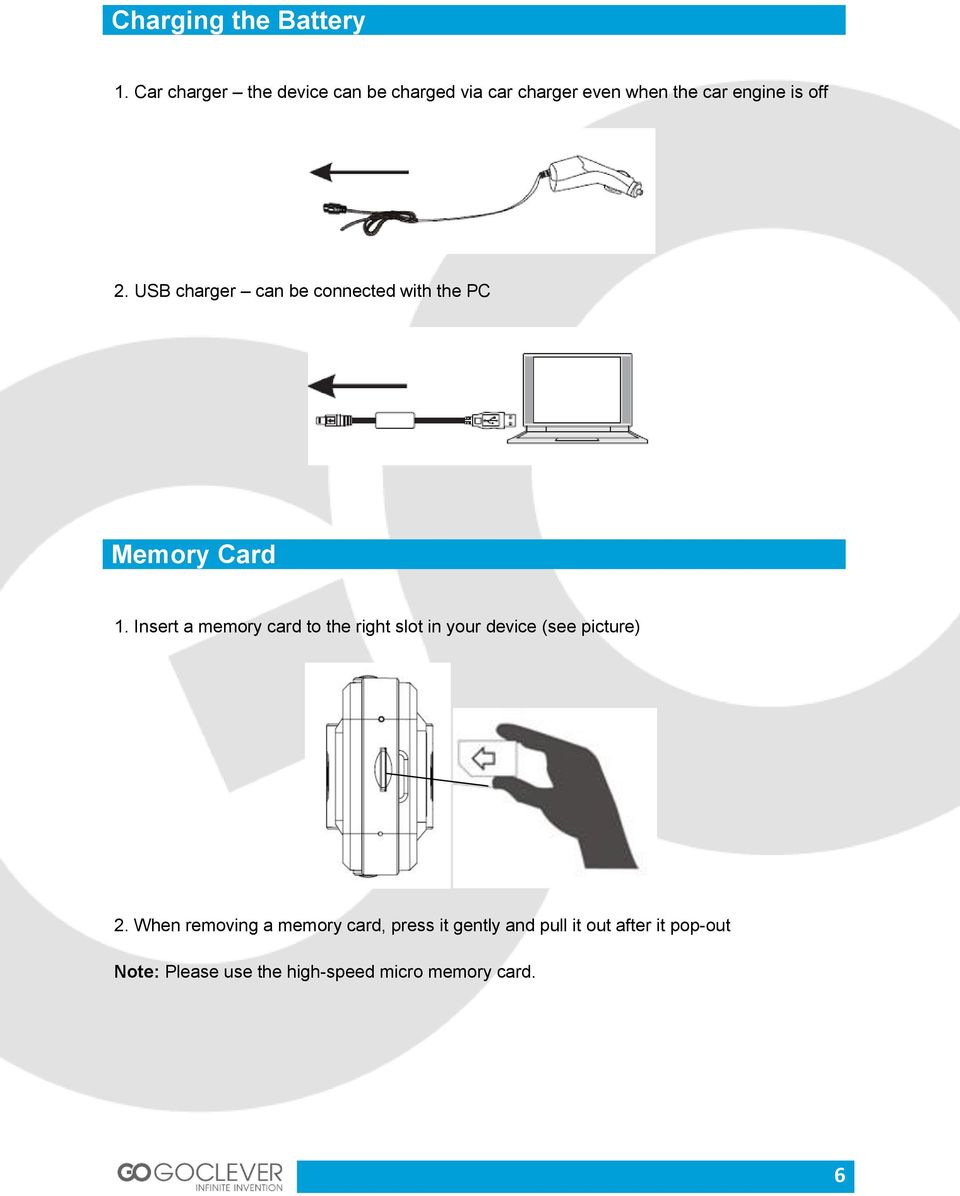

6 Charging the Battery 1. Car charger the device can be charged via car charger even when the car engine is off 2. USB charger can be connected with the PC Memory Card 1. Insert a memory card to the right slot in your device (see picture) 2. When removing a memory card, press it gently and pull it out after it pop-out Note: Please use the high-speed micro memory card. 6

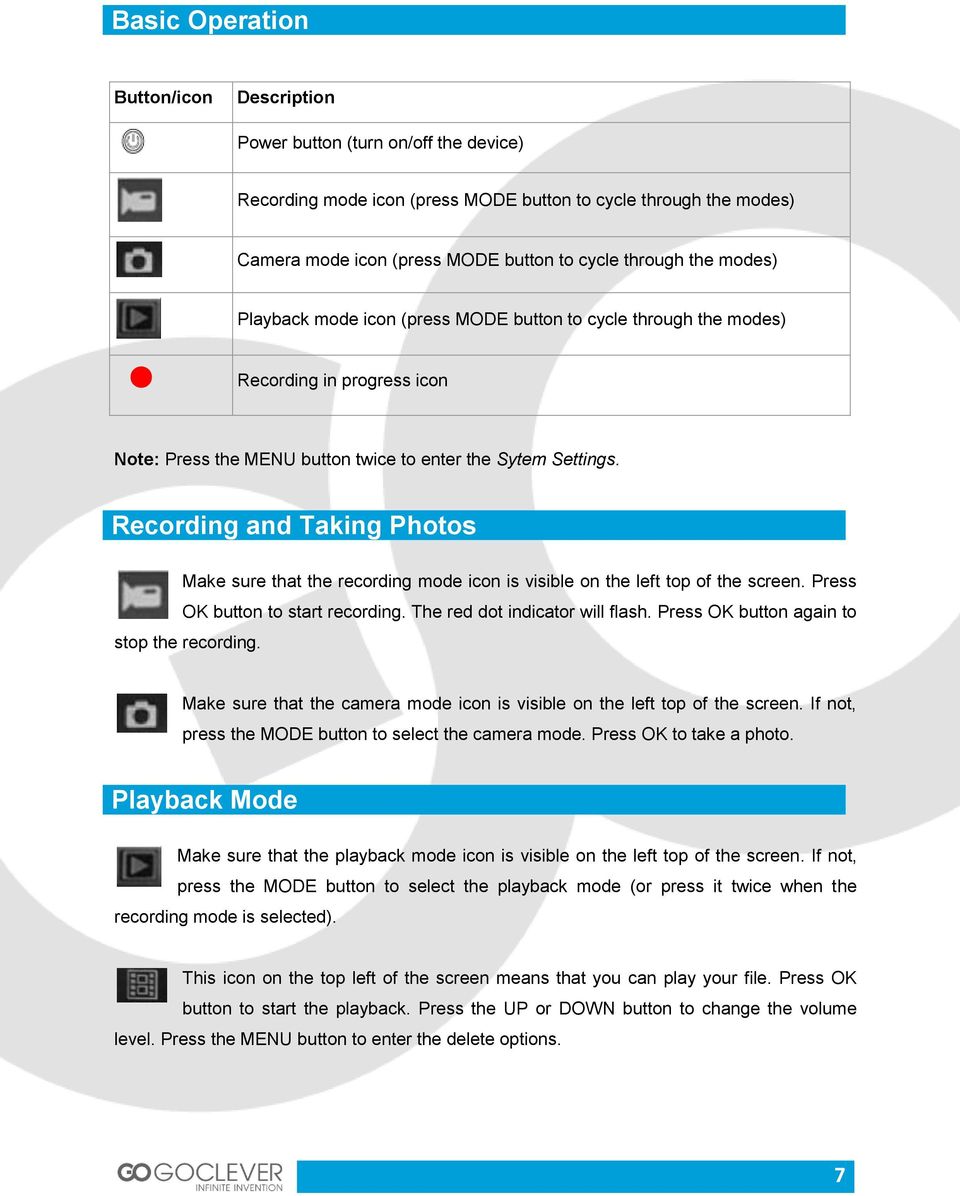

7 Basic Operation Button/icon Description Power button (turn on/off the device) Recording mode icon (press MODE button to cycle through the modes) Camera mode icon (press MODE button to cycle through the modes) Playback mode icon (press MODE button to cycle through the modes) Recording in progress icon Note: Press the MENU button twice to enter the Sytem Settings. Recording and Taking Photos Make sure that the recording mode icon is visible on the left top of the screen. Press OK button to start recording. The red dot indicator will flash. Press OK button again to stop the recording. Make sure that the camera mode icon is visible on the left top of the screen. If not, press the MODE button to select the camera mode. Press OK to take a photo. Playback Mode Make sure that the playback mode icon is visible on the left top of the screen. If not, press the MODE button to select the playback mode (or press it twice when the recording mode is selected). This icon on the top left of the screen means that you can play your file. Press OK button to start the playback. Press the UP or DOWN button to change the volume level. Press the MENU button to enter the delete options. 7

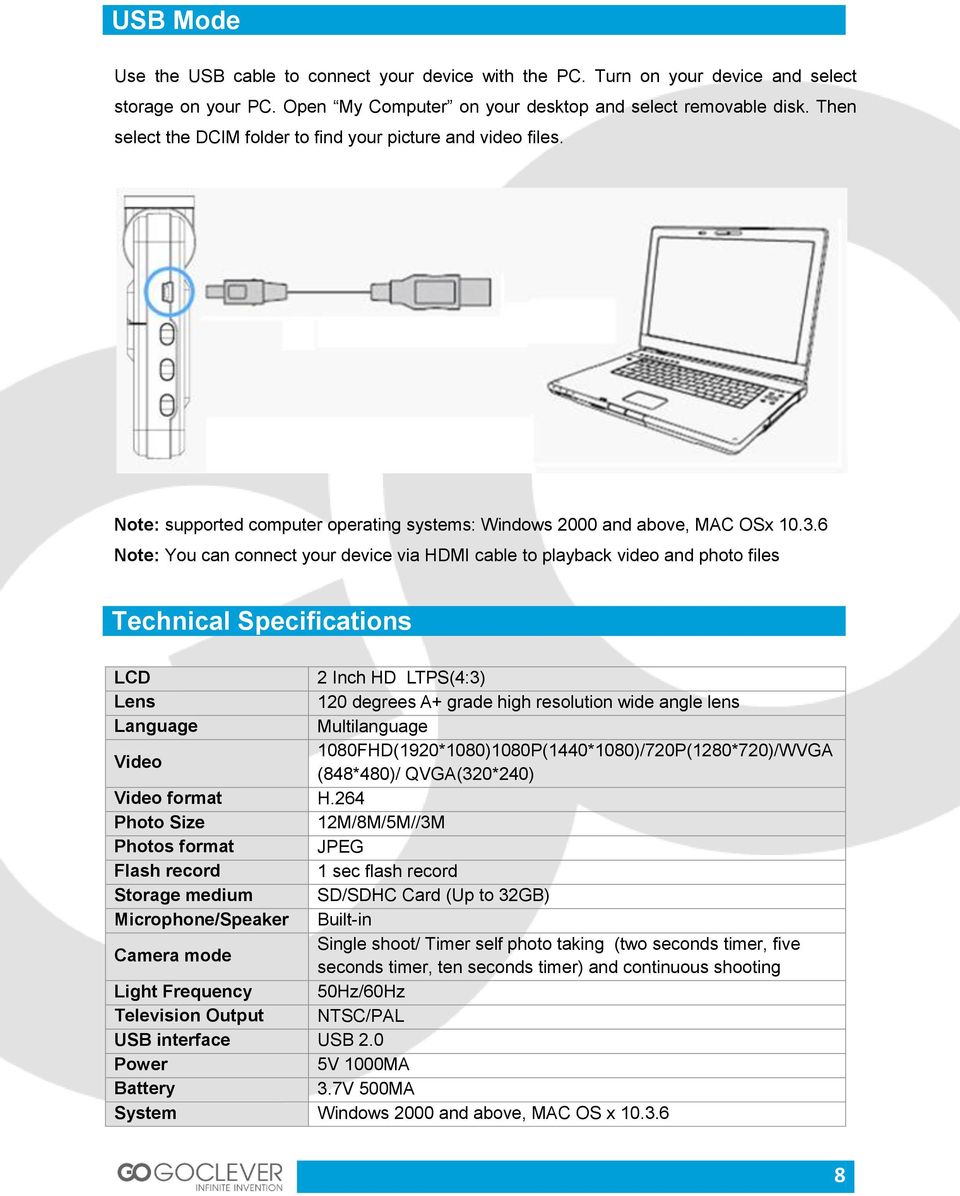

8 USB Mode Use the USB cable to connect your device with the PC. Turn on your device and select storage on your PC. Open My Computer on your desktop and select removable disk. Then select the DCIM folder to find your picture and video files. Note: supported computer operating systems: Windows 2000 and above, MAC OSx Note: You can connect your device via HDMI cable to playback video and photo files Technical Specifications LCD 2 Inch HD LTPS(4:3) Lens 120 degrees A+ grade high resolution wide angle lens Language Multilanguage Video 1080FHD(1920*1080)1080P(1440*1080)/720P(1280*720)/WVGA (848*480)/ QVGA(320*240) Video format H.264 Photo Size 12M/8M/5M//3M Photos format JPEG Flash record 1 sec flash record Storage medium SD/SDHC Card (Up to 32GB) Microphone/Speaker Built-in Camera mode Single shoot/ Timer self photo taking (two seconds timer, five seconds timer, ten seconds timer) and continuous shooting Light Frequency 50Hz/60Hz Television Output NTSC/PAL USB interface USB 2.0 Power 5V 1000MA Battery 3.7V 500MA System Windows 2000 and above, MAC OS x

9 DVR FULL HD 2 INSTRUKCJA OBSŁUGI ODWIEDŹ NASZĄ STRONĘ ABY ZAPOZNAĆ SIĘ Z INNYMI PRODUKTAMI TAB, NAVIO, DVR, DVB-T Przed skorzystaniem z urządzenia zapoznaj się z niniejszą instrukcją obsługi oraz zachowaj ją na przyszłość 9

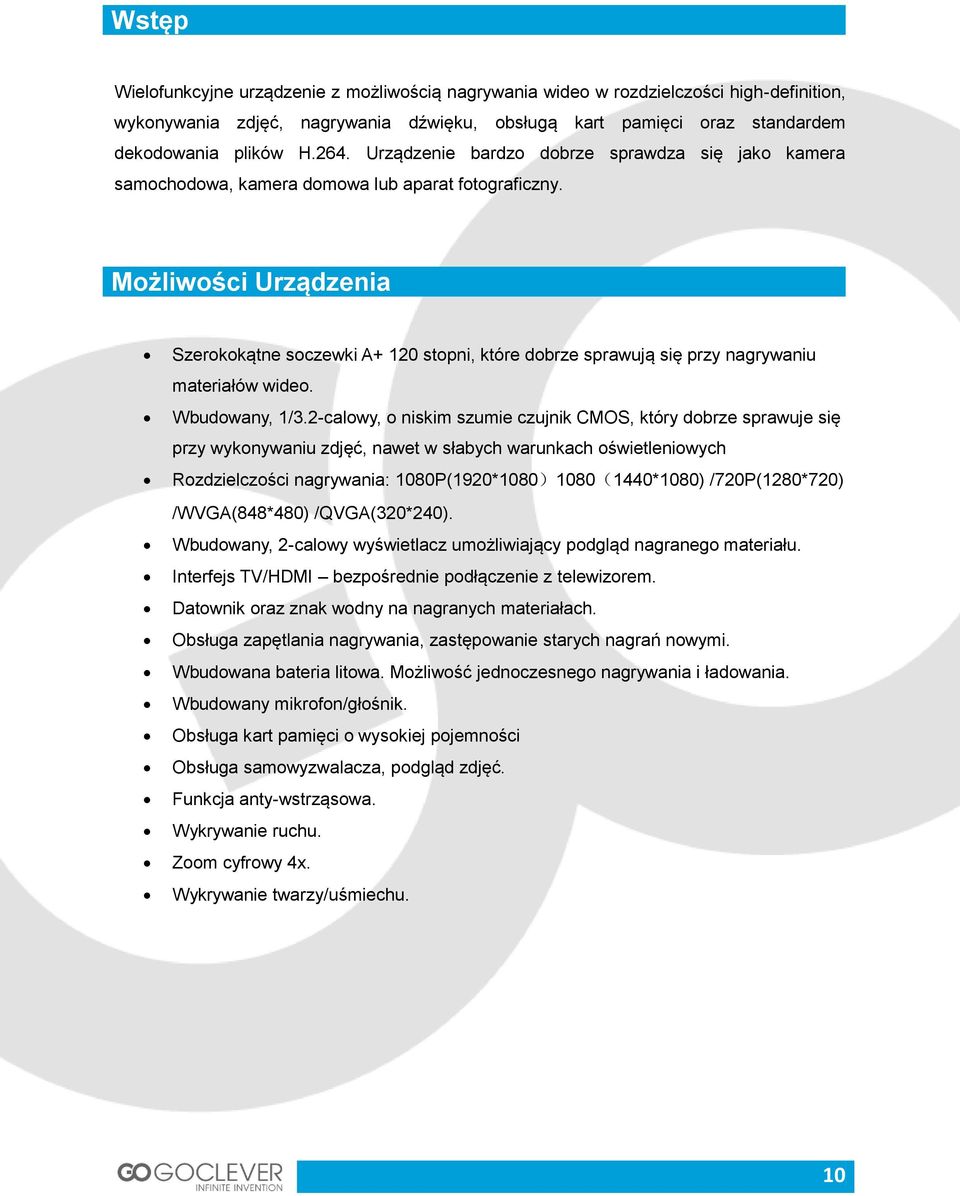

10 Wstęp Wielofunkcyjne urządzenie z możliwością nagrywania wideo w rozdzielczości high-definition, wykonywania zdjęć, nagrywania dźwięku, obsługą kart pamięci oraz standardem dekodowania plików H.264. Urządzenie bardzo dobrze sprawdza się jako kamera samochodowa, kamera domowa lub aparat fotograficzny. Możliwości Urządzenia Szerokokątne soczewki A+ 120 stopni, które dobrze sprawują się przy nagrywaniu materiałów wideo. Wbudowany, 1/3.2-calowy, o niskim szumie czujnik CMOS, który dobrze sprawuje się przy wykonywaniu zdjęć, nawet w słabych warunkach oświetleniowych Rozdzielczości nagrywania: 1080P(1920*1080)1080(1440*1080) /720P(1280*720) /WVGA(848*480) /QVGA(320*240). Wbudowany, 2-calowy wyświetlacz umożliwiający podgląd nagranego materiału. Interfejs TV/HDMI bezpośrednie podłączenie z telewizorem. Datownik oraz znak wodny na nagranych materiałach. Obsługa zapętlania nagrywania, zastępowanie starych nagrań nowymi. Wbudowana bateria litowa. Możliwość jednoczesnego nagrywania i ładowania. Wbudowany mikrofon/głośnik. Obsługa kart pamięci o wysokiej pojemności Obsługa samowyzwalacza, podgląd zdjęć. Funkcja anty-wstrząsowa. Wykrywanie ruchu. Zoom cyfrowy 4x. Wykrywanie twarzy/uśmiechu. 10

11 Budowa Urządzenia 11

12 Pięć przycisków 1. Gniazdo kart SD 2. Mikrofon 3. Dioda 4. Gniazdo USB 5. Przycisk w górę 6. Przycisk w dół 7. Przycisk enter 8. Gniazdo HDMI 9. Przycisk włączenia 10. Przycisk menu 11. Przycisk zmiany trybu mode 12. Soczewka 13. Diody podczerwone 14. Wyświetlacz 15. Przycisk reset 16. Głośnik Przyciski oraz Diody LED Przyciski Nazwa OK W dół Objaśnienie 1. Kliknięcie rozpocznij nagrywanie, wykonaj zdjęcie. 2. Kliknięcie w menu wybranie element menu. 3. Kliknięcie w trybie odtwarzania rozpoczęcie odtwarzania. 1. Kliknięcie w menu przejdź do kolejnego elementu. 2. Przytrzymanie obsługa zoom. W górę 1. Kliknięcie w menu przejdź do poprzedniego elementu. 2. Przytrzymanie obsługa zoom. Przycisk MODE Wybierz tryb, wybierz menu Przycisk zasilania 3. Włącz/wyłącz urządzenie 4. W trybie podglądu/nagrywania włącz/wyłącz diody podczerwone Przycisk menu 1.Wejdź/wyjdź z menu 2. Zablokuj/odblokuj pliki wideo. Diody LED Nazwa Dioda zasilania Dioda pracy urządzenia Objaśnienie Czerwona dioda oznacza ładowanie baterii, wyłączona dioda oznacza zakończone ładowanie Niebieska dioda oznacza włączone urządzenie, pulsująca dioda oznacza nagrywanie w toku 12

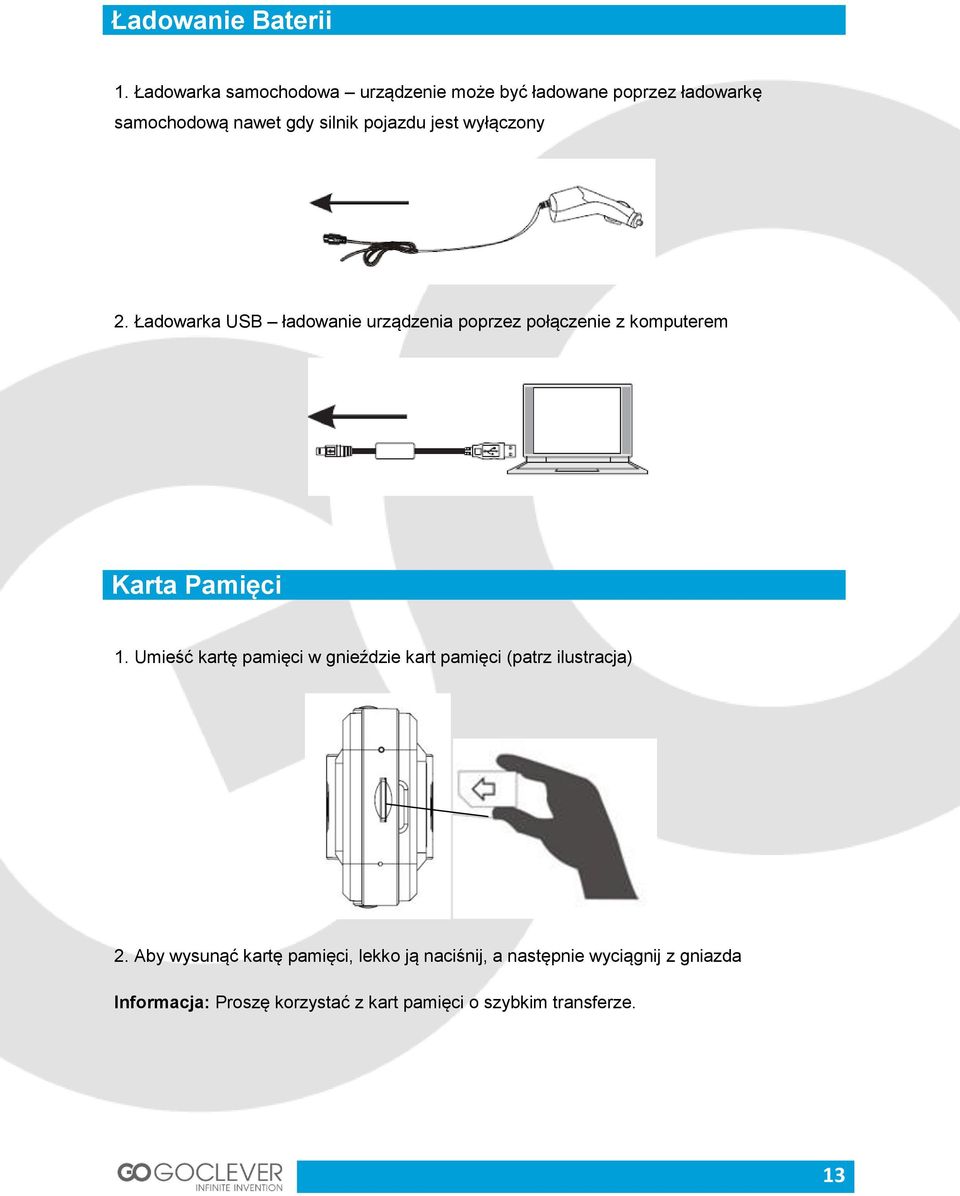

13 Ładowanie Baterii 1. Ładowarka samochodowa urządzenie może być ładowane poprzez ładowarkę samochodową nawet gdy silnik pojazdu jest wyłączony 2. Ładowarka USB ładowanie urządzenia poprzez połączenie z komputerem Karta Pamięci 1. Umieść kartę pamięci w gnieździe kart pamięci (patrz ilustracja) 2. Aby wysunąć kartę pamięci, lekko ją naciśnij, a następnie wyciągnij z gniazda Informacja: Proszę korzystać z kart pamięci o szybkim transferze. 13

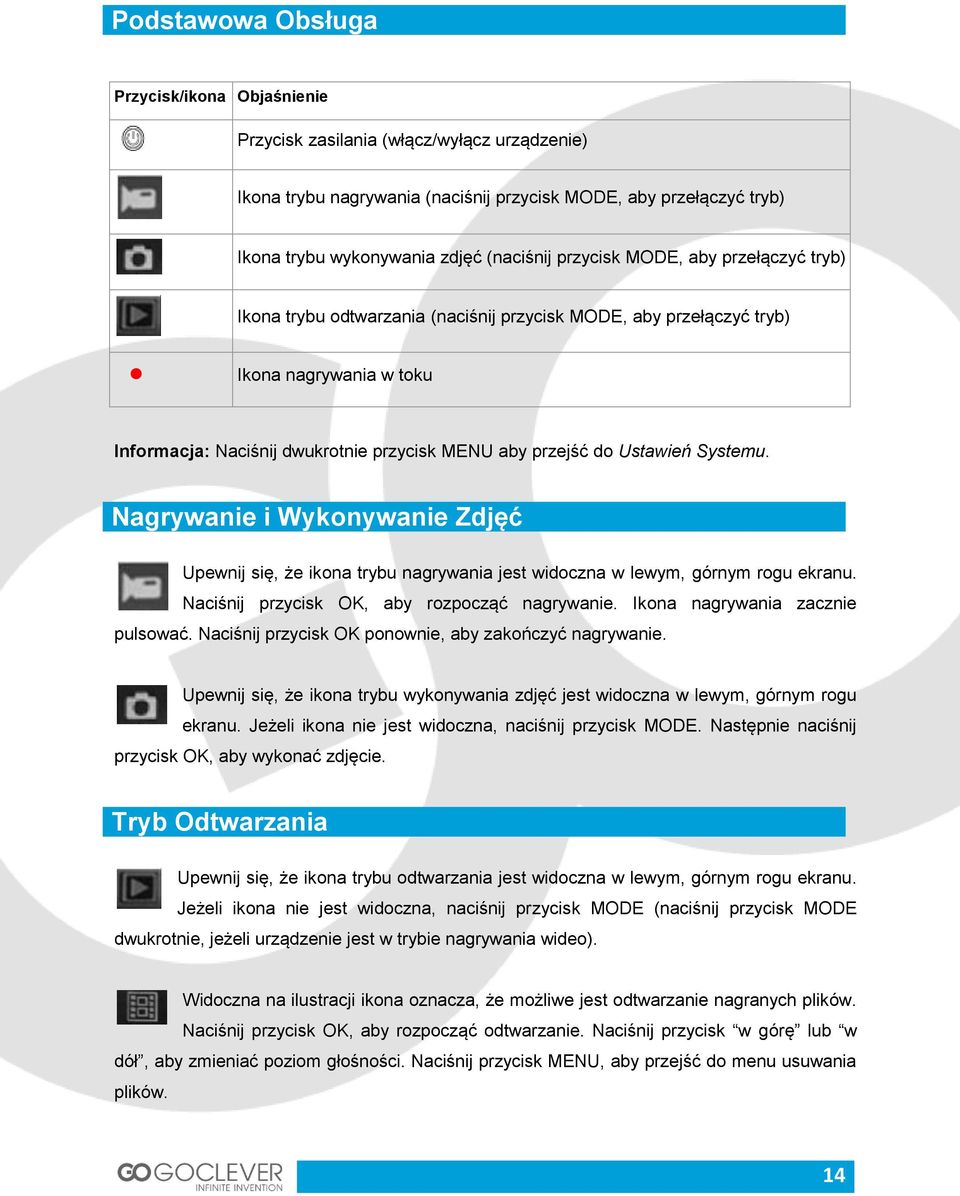

14 Podstawowa Obsługa Przycisk/ikona Objaśnienie Przycisk zasilania (włącz/wyłącz urządzenie) Ikona trybu nagrywania (naciśnij przycisk MODE, aby przełączyć tryb) Ikona trybu wykonywania zdjęć (naciśnij przycisk MODE, aby przełączyć tryb) Ikona trybu odtwarzania (naciśnij przycisk MODE, aby przełączyć tryb) Ikona nagrywania w toku Informacja: Naciśnij dwukrotnie przycisk MENU aby przejść do Ustawień Systemu. Nagrywanie i Wykonywanie Zdjęć Upewnij się, że ikona trybu nagrywania jest widoczna w lewym, górnym rogu ekranu. Naciśnij przycisk OK, aby rozpocząć nagrywanie. Ikona nagrywania zacznie pulsować. Naciśnij przycisk OK ponownie, aby zakończyć nagrywanie. Upewnij się, że ikona trybu wykonywania zdjęć jest widoczna w lewym, górnym rogu ekranu. Jeżeli ikona nie jest widoczna, naciśnij przycisk MODE. Następnie naciśnij przycisk OK, aby wykonać zdjęcie. Tryb Odtwarzania Upewnij się, że ikona trybu odtwarzania jest widoczna w lewym, górnym rogu ekranu. Jeżeli ikona nie jest widoczna, naciśnij przycisk MODE (naciśnij przycisk MODE dwukrotnie, jeżeli urządzenie jest w trybie nagrywania wideo). Widoczna na ilustracji ikona oznacza, że możliwe jest odtwarzanie nagranych plików. Naciśnij przycisk OK, aby rozpocząć odtwarzanie. Naciśnij przycisk w górę lub w dół, aby zmieniać poziom głośności. Naciśnij przycisk MENU, aby przejść do menu usuwania plików. 14

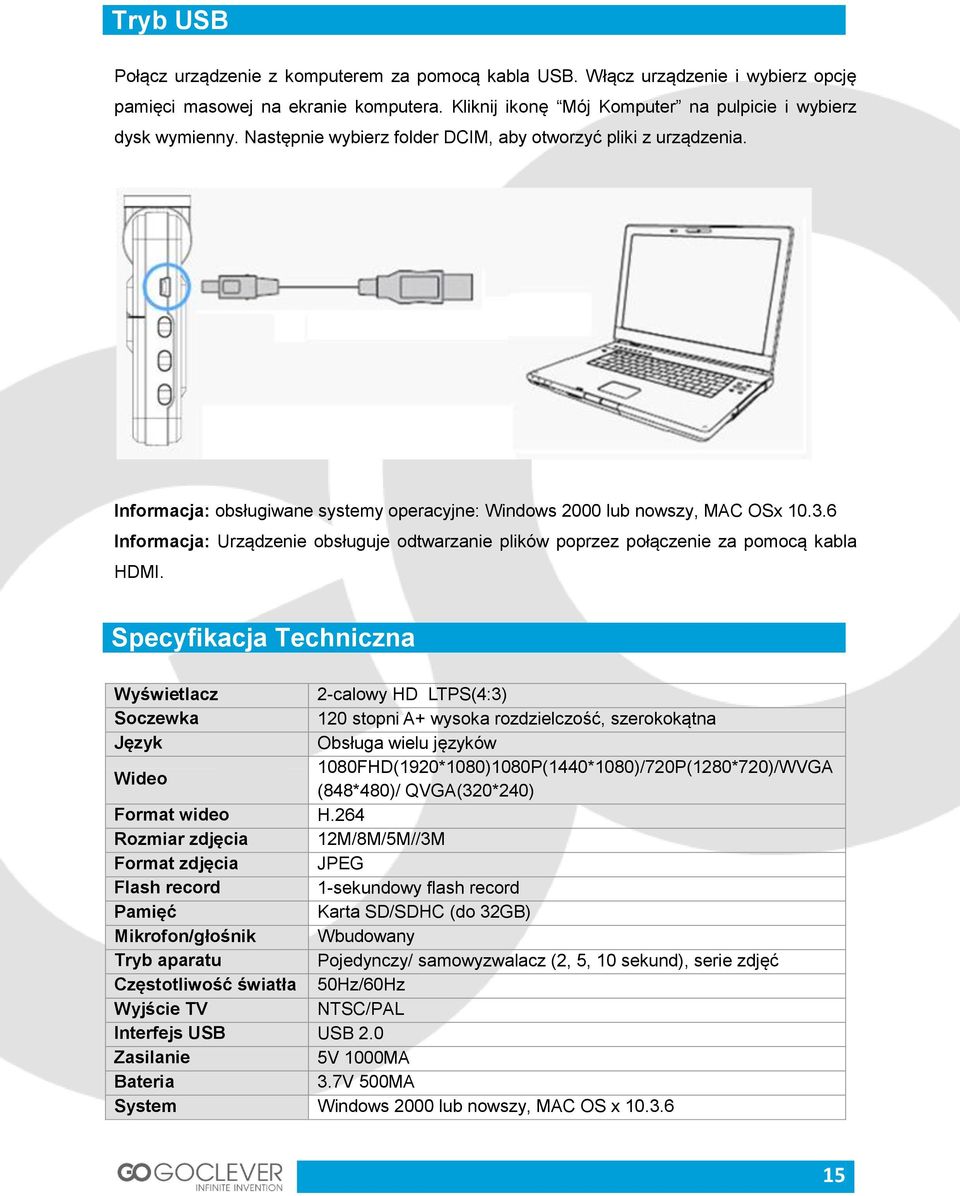

15 Tryb USB Połącz urządzenie z komputerem za pomocą kabla USB. Włącz urządzenie i wybierz opcję pamięci masowej na ekranie komputera. Kliknij ikonę Mój Komputer na pulpicie i wybierz dysk wymienny. Następnie wybierz folder DCIM, aby otworzyć pliki z urządzenia. Informacja: obsługiwane systemy operacyjne: Windows 2000 lub nowszy, MAC OSx Informacja: Urządzenie obsługuje odtwarzanie plików poprzez połączenie za pomocą kabla HDMI. Specyfikacja Techniczna Wyświetlacz 2-calowy HD LTPS(4:3) Soczewka 120 stopni A+ wysoka rozdzielczość, szerokokątna Język Obsługa wielu języków Wideo 1080FHD(1920*1080)1080P(1440*1080)/720P(1280*720)/WVGA (848*480)/ QVGA(320*240) Format wideo H.264 Rozmiar zdjęcia 12M/8M/5M//3M Format zdjęcia JPEG Flash record 1-sekundowy flash record Pamięć Karta SD/SDHC (do 32GB) Mikrofon/głośnik Wbudowany Tryb aparatu Pojedynczy/ samowyzwalacz (2, 5, 10 sekund), serie zdjęć Częstotliwość światła 50Hz/60Hz Wyjście TV NTSC/PAL Interfejs USB USB 2.0 Zasilanie 5V 1000MA Bateria 3.7V 500MA System Windows 2000 lub nowszy, MAC OS x

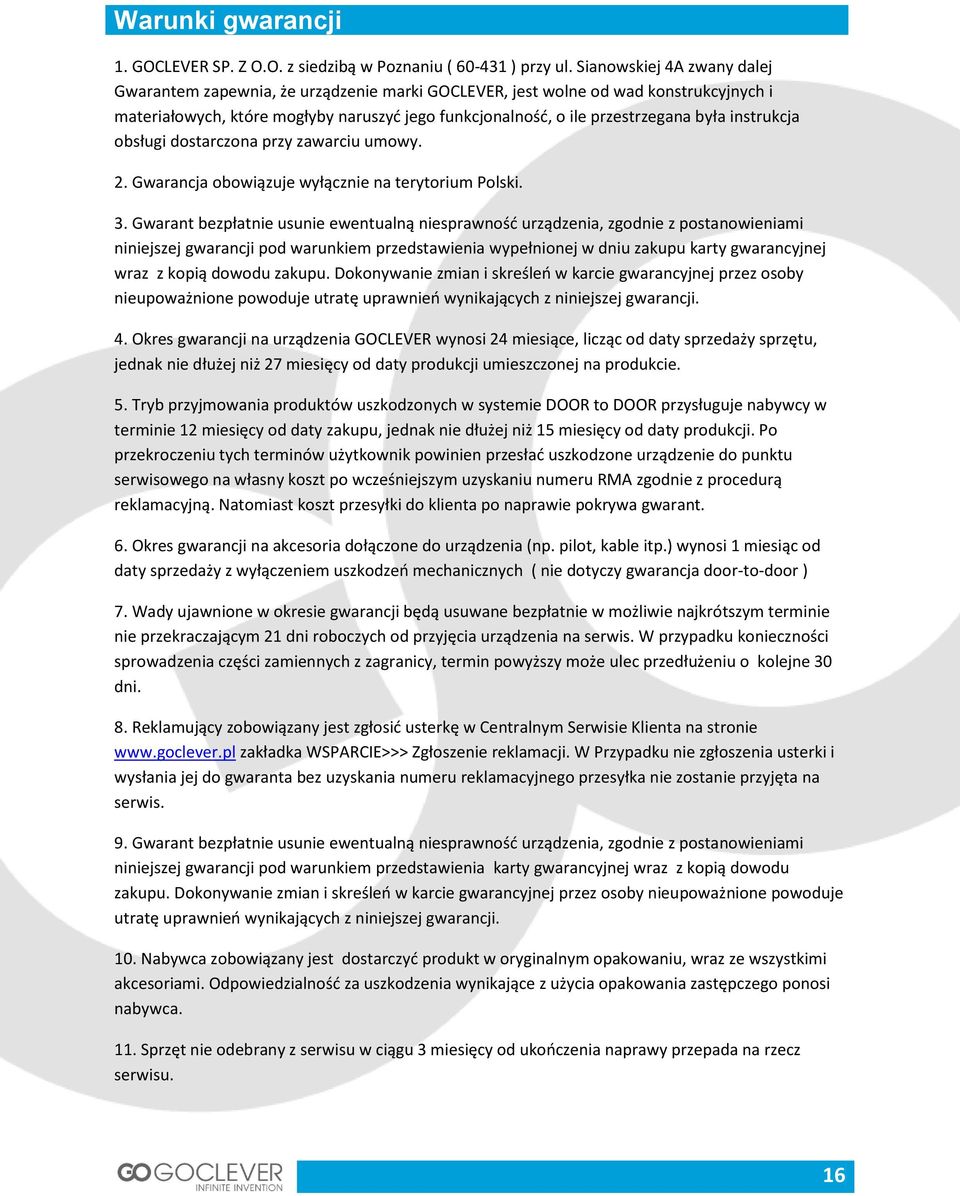

16 Warunki gwarancji 1. GOCLEVER SP. Z O.O. z siedzibą w Poznaniu ( ) przy ul. Sianowskiej 4A zwany dalej Gwarantem zapewnia, że urządzenie marki GOCLEVER, jest wolne od wad konstrukcyjnych i materiałowych, które mogłyby naruszyć jego funkcjonalność, o ile przestrzegana była instrukcja obsługi dostarczona przy zawarciu umowy. 2. Gwarancja obowiązuje wyłącznie na terytorium Polski. 3. Gwarant bezpłatnie usunie ewentualną niesprawność urządzenia, zgodnie z postanowieniami niniejszej gwarancji pod warunkiem przedstawienia wypełnionej w dniu zakupu karty gwarancyjnej wraz z kopią dowodu zakupu. Dokonywanie zmian i skreśleń w karcie gwarancyjnej przez osoby nieupoważnione powoduje utratę uprawnień wynikających z niniejszej gwarancji. 4. Okres gwarancji na urządzenia GOCLEVER wynosi 24 miesiące, licząc od daty sprzedaży sprzętu, jednak nie dłużej niż 27 miesięcy od daty produkcji umieszczonej na produkcie. 5. Tryb przyjmowania produktów uszkodzonych w systemie DOOR to DOOR przysługuje nabywcy w terminie 12 miesięcy od daty zakupu, jednak nie dłużej niż 15 miesięcy od daty produkcji. Po przekroczeniu tych terminów użytkownik powinien przesłać uszkodzone urządzenie do punktu serwisowego na własny koszt po wcześniejszym uzyskaniu numeru RMA zgodnie z procedurą reklamacyjną. Natomiast koszt przesyłki do klienta po naprawie pokrywa gwarant. 6. Okres gwarancji na akcesoria dołączone do urządzenia (np. pilot, kable itp.) wynosi 1 miesiąc od daty sprzedaży z wyłączeniem uszkodzeń mechanicznych ( nie dotyczy gwarancja door-to-door ) 7. Wady ujawnione w okresie gwarancji będą usuwane bezpłatnie w możliwie najkrótszym terminie nie przekraczającym 21 dni roboczych od przyjęcia urządzenia na serwis. W przypadku konieczności sprowadzenia części zamiennych z zagranicy, termin powyższy może ulec przedłużeniu o kolejne 30 dni. 8. Reklamujący zobowiązany jest zgłosić usterkę w Centralnym Serwisie Klienta na stronie zakładka WSPARCIE>>> Zgłoszenie reklamacji. W Przypadku nie zgłoszenia usterki i wysłania jej do gwaranta bez uzyskania numeru reklamacyjnego przesyłka nie zostanie przyjęta na serwis. 9. Gwarant bezpłatnie usunie ewentualną niesprawność urządzenia, zgodnie z postanowieniami niniejszej gwarancji pod warunkiem przedstawienia karty gwarancyjnej wraz z kopią dowodu zakupu. Dokonywanie zmian i skreśleń w karcie gwarancyjnej przez osoby nieupoważnione powoduje utratę uprawnień wynikających z niniejszej gwarancji. 10. Nabywca zobowiązany jest dostarczyć produkt w oryginalnym opakowaniu, wraz ze wszystkimi akcesoriami. Odpowiedzialność za uszkodzenia wynikające z użycia opakowania zastępczego ponosi nabywca. 11. Sprzęt nie odebrany z serwisu w ciągu 3 miesięcy od ukończenia naprawy przepada na rzecz serwisu. 16

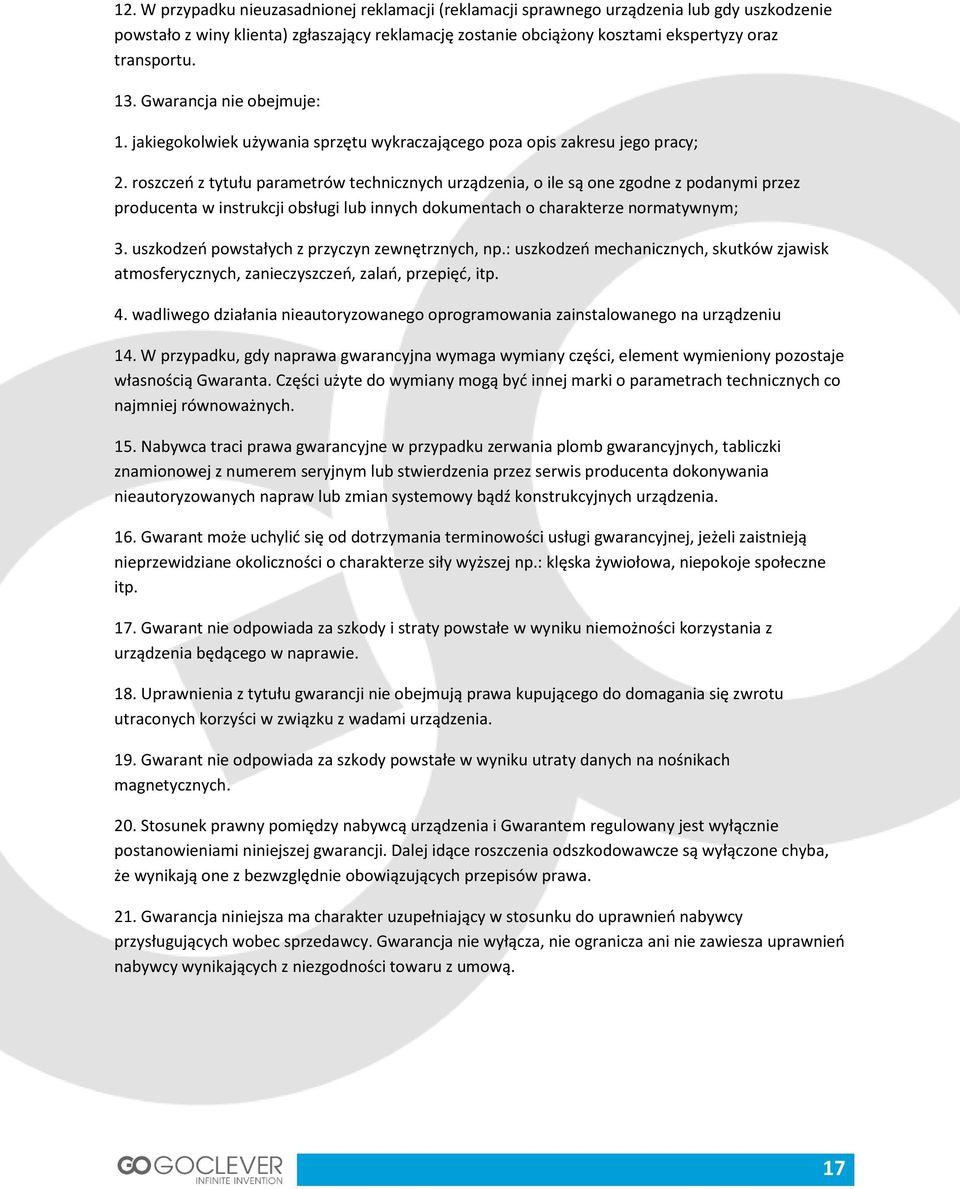

17 12. W przypadku nieuzasadnionej reklamacji (reklamacji sprawnego urządzenia lub gdy uszkodzenie powstało z winy klienta) zgłaszający reklamację zostanie obciążony kosztami ekspertyzy oraz transportu. 13. Gwarancja nie obejmuje: 1. jakiegokolwiek używania sprzętu wykraczającego poza opis zakresu jego pracy; 2. roszczeń z tytułu parametrów technicznych urządzenia, o ile są one zgodne z podanymi przez producenta w instrukcji obsługi lub innych dokumentach o charakterze normatywnym; 3. uszkodzeń powstałych z przyczyn zewnętrznych, np.: uszkodzeń mechanicznych, skutków zjawisk atmosferycznych, zanieczyszczeń, zalań, przepięć, itp. 4. wadliwego działania nieautoryzowanego oprogramowania zainstalowanego na urządzeniu 14. W przypadku, gdy naprawa gwarancyjna wymaga wymiany części, element wymieniony pozostaje własnością Gwaranta. Części użyte do wymiany mogą być innej marki o parametrach technicznych co najmniej równoważnych. 15. Nabywca traci prawa gwarancyjne w przypadku zerwania plomb gwarancyjnych, tabliczki znamionowej z numerem seryjnym lub stwierdzenia przez serwis producenta dokonywania nieautoryzowanych napraw lub zmian systemowy bądź konstrukcyjnych urządzenia. 16. Gwarant może uchylić się od dotrzymania terminowości usługi gwarancyjnej, jeżeli zaistnieją nieprzewidziane okoliczności o charakterze siły wyższej np.: klęska żywiołowa, niepokoje społeczne itp. 17. Gwarant nie odpowiada za szkody i straty powstałe w wyniku niemożności korzystania z urządzenia będącego w naprawie. 18. Uprawnienia z tytułu gwarancji nie obejmują prawa kupującego do domagania się zwrotu utraconych korzyści w związku z wadami urządzenia. 19. Gwarant nie odpowiada za szkody powstałe w wyniku utraty danych na nośnikach magnetycznych. 20. Stosunek prawny pomiędzy nabywcą urządzenia i Gwarantem regulowany jest wyłącznie postanowieniami niniejszej gwarancji. Dalej idące roszczenia odszkodowawcze są wyłączone chyba, że wynikają one z bezwzględnie obowiązujących przepisów prawa. 21. Gwarancja niniejsza ma charakter uzupełniający w stosunku do uprawnień nabywcy przysługujących wobec sprzedawcy. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień nabywcy wynikających z niezgodności towaru z umową. 17

18 Najszybszą metodą rozwiązywania wielu problemów jest kontakt przez zgłoszenie serwisowe pod adresem: Centralny Serwis Klienta Funkcjonuje od poniedziałku do piątku w godzinach: 9:00 16:30 tel. (061) Goclever Sp. z o.o. ul. Sianowska 4A Poznań, Polska serwis@goclever.pl Serwisy partnerskie: Czechy BOUNCER S.R.O. SLAVONICKA Jemnice, Czech Republic servis@goclever.cz Ukraina Service Center "KROK-TTC" ul. Geroev Dnepra 2A 04212, Kiev, Ukraine info@krok-ttc.com Serbia ET Servis d.o.o. Beograd Member of Logo d.o.o. Group Bulevar kralja Aleksandra Beograd. Srbija , servis@etseivis.rs Chorwacja PlayCom Ulica grada Vukovara 249,10000 Zagreb , , Skype : PlayCom - HR info@play.com.hr 18

19 WARRANTY CARD DATE SOLD:... DATE MANUFACTURED:... DEVICE MODEL:... SERIAL NUMBER:... DEALER S NAME /STAMP SIGNATURE... Date and customer s signature Repairs history Date Confirmed defect made repairs Service sign and stamp 19
