Regulacja EHPA w sprawie badań (B3) *
|
|
- Magda Klimek
- 8 lat temu
- Przeglądów:
Transkrypt
1 Regulacja EHPA w sprawie badań (B3) * Badanie pomp ciepła z bezpośrednim odparowaniem (typu grunt-woda) Zasady, warunki oraz metody badania opracowane w oparciu o Normy Europejskie EN i EN Dodatkowe warunki przyznawania międzynarodowego znaku jakości pompom ciepła weryfikacja znaku jakości na Wersja 1.5 Wydanie z r. European Heat Pump Association Rue d Arlon B-1040 Bruksela Tel faks info@ehpa.org Kontakt: Michèle Mondot michele.mondot@cetiat.fr *) Tłumaczenie dokumentu na j. polski Polska Komisja Jakości Znaku EHPA Q przy Polskiej Organizacji Rozwoju Technologii Pomp Ciepła ul. Przybyszewskiego 29/ Kraków Kontakt: Adolf Mirowski adolf.mirowski@portpc.pl EHPA TestReg DX-HP V1.5 september 2012.doc Wersja 1.5 Strona 1 z 7

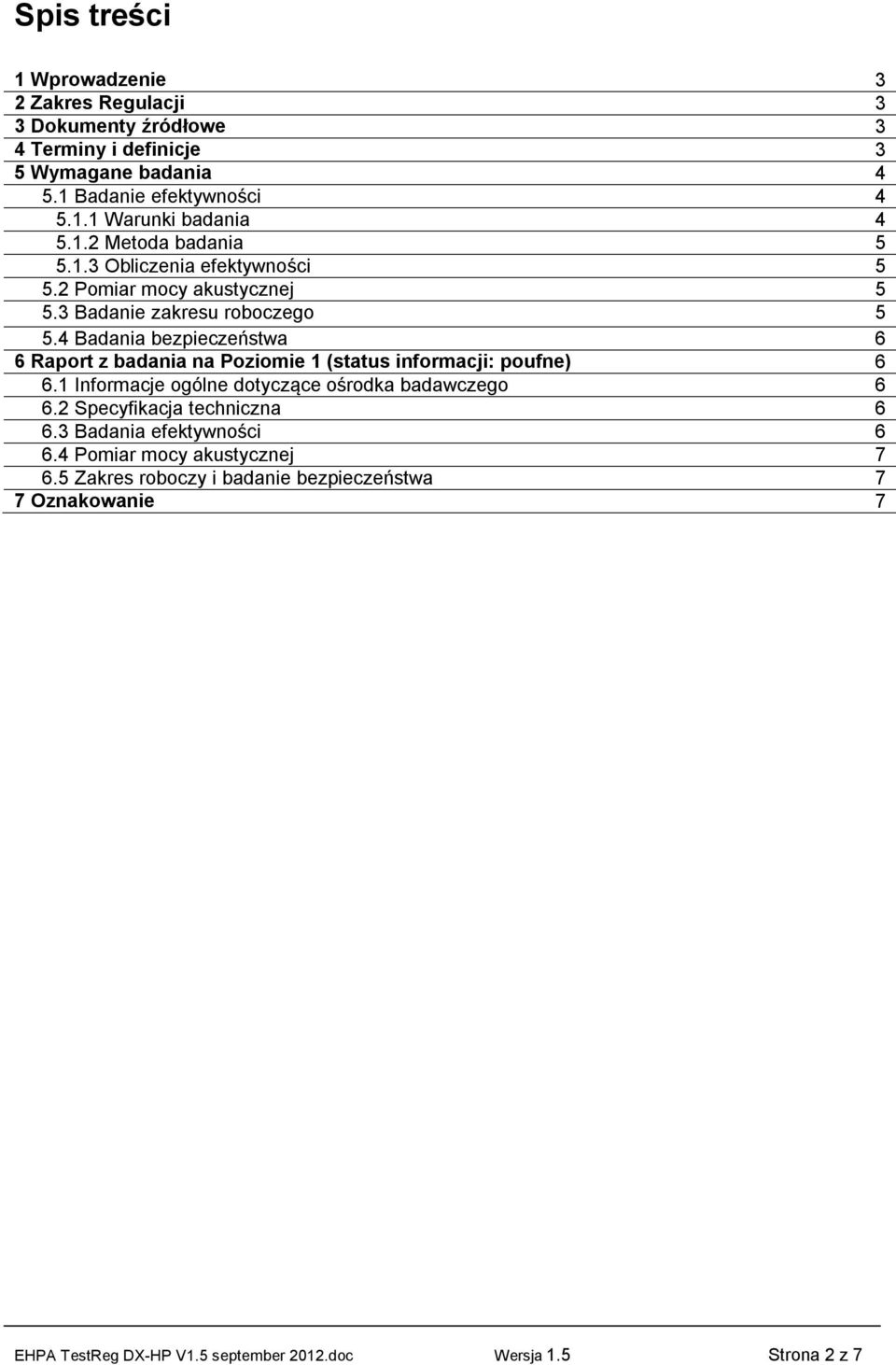

2 Spis treści 1 Wprowadzenie 3 2 Zakres Regulacji 3 3 Dokumenty źródłowe 3 4 Terminy i definicje 3 5 Wymagane badania Badanie efektywności Warunki badania Metoda badania Obliczenia efektywności Pomiar mocy akustycznej Badanie zakresu roboczego Badania bezpieczeństwa 6 6 Raport z badania na Poziomie 1 (status informacji: poufne) Informacje ogólne dotyczące ośrodka badawczego Specyfikacja techniczna Badania efektywności Pomiar mocy akustycznej Zakres roboczy i badanie bezpieczeństwa 7 7 Oznakowanie 7 EHPA TestReg DX-HP V1.5 september 2012.doc Wersja 1.5 Strona 2 z 7

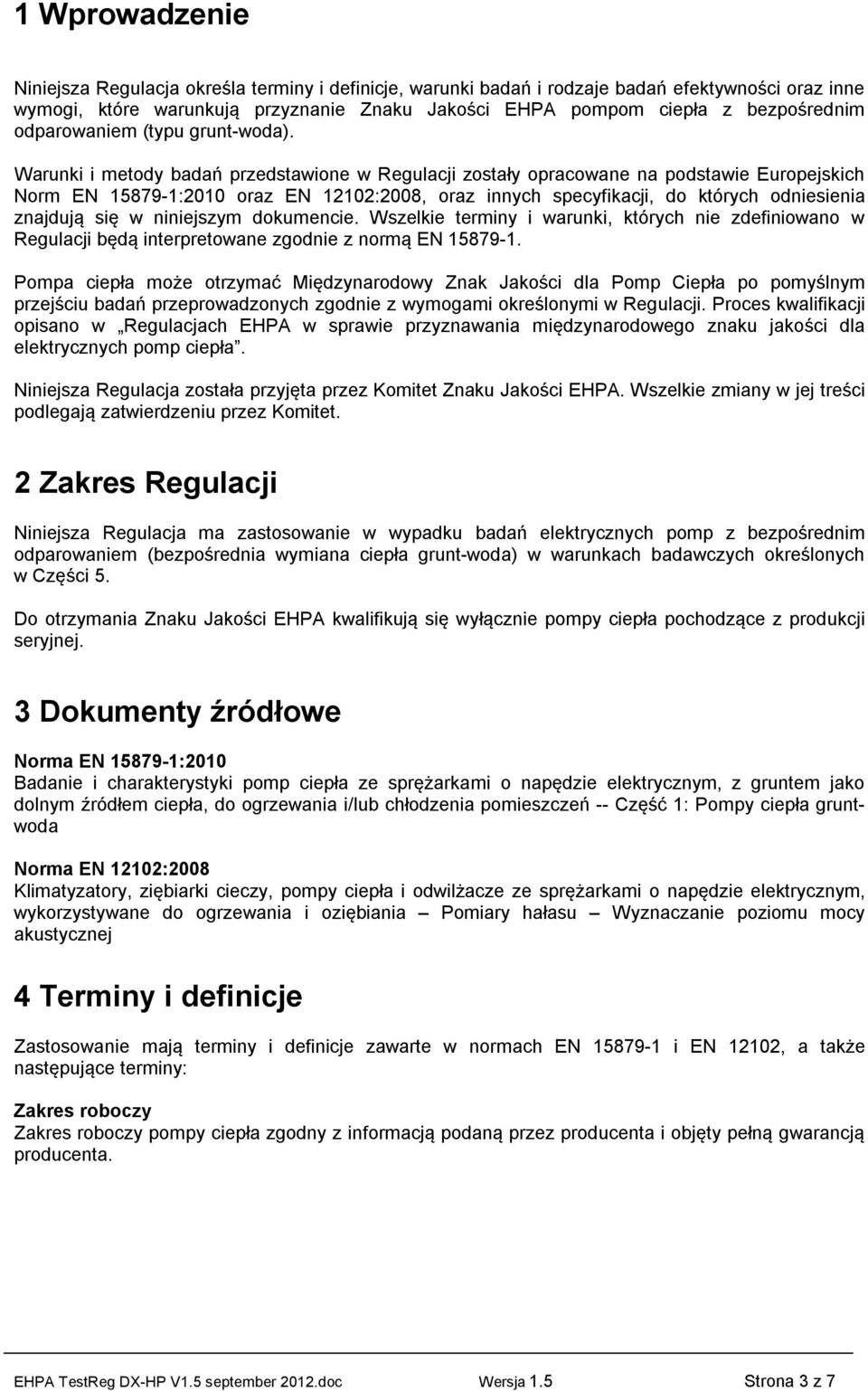

3 1 Wprowadzenie Niniejsza Regulacja określa terminy i definicje, warunki badań i rodzaje badań efektywności oraz inne wymogi, które warunkują przyznanie Znaku Jakości EHPA pompom ciepła z bezpośrednim odparowaniem (typu grunt-woda). Warunki i metody badań przedstawione w Regulacji zostały opracowane na podstawie Europejskich Norm EN :2010 oraz EN 12102:2008, oraz innych specyfikacji, do których odniesienia znajdują się w niniejszym dokumencie. Wszelkie terminy i warunki, których nie zdefiniowano w Regulacji będą interpretowane zgodnie z normą EN Pompa ciepła może otrzymać Międzynarodowy Znak Jakości dla Pomp Ciepła po pomyślnym przejściu badań przeprowadzonych zgodnie z wymogami określonymi w Regulacji. Proces kwalifikacji opisano w Regulacjach EHPA w sprawie przyznawania międzynarodowego znaku jakości dla elektrycznych pomp ciepła. Niniejsza Regulacja została przyjęta przez Komitet Znaku Jakości EHPA. Wszelkie zmiany w jej treści podlegają zatwierdzeniu przez Komitet. 2 Zakres Regulacji Niniejsza Regulacja ma zastosowanie w wypadku badań elektrycznych pomp z bezpośrednim odparowaniem (bezpośrednia wymiana ciepła grunt-woda) w warunkach badawczych określonych w Części 5. Do otrzymania Znaku Jakości EHPA kwalifikują się wyłącznie pompy ciepła pochodzące z produkcji seryjnej. 3 Dokumenty źródłowe Norma EN :2010 Badanie i charakterystyki pomp ciepła ze sprężarkami o napędzie elektrycznym, z gruntem jako dolnym źródłem ciepła, do ogrzewania i/lub chłodzenia pomieszczeń -- Część 1: Pompy ciepła gruntwoda Norma EN 12102:2008 Klimatyzatory, ziębiarki cieczy, pompy ciepła i odwilżacze ze sprężarkami o napędzie elektrycznym, wykorzystywane do ogrzewania i oziębiania Pomiary hałasu Wyznaczanie poziomu mocy akustycznej 4 Terminy i definicje Zastosowanie mają terminy i definicje zawarte w normach EN i EN 12102, a także następujące terminy: Zakres roboczy Zakres roboczy pompy ciepła zgodny z informacją podaną przez producenta i objęty pełną gwarancją producenta. EHPA TestReg DX-HP V1.5 september 2012.doc Wersja 1.5 Strona 3 z 7

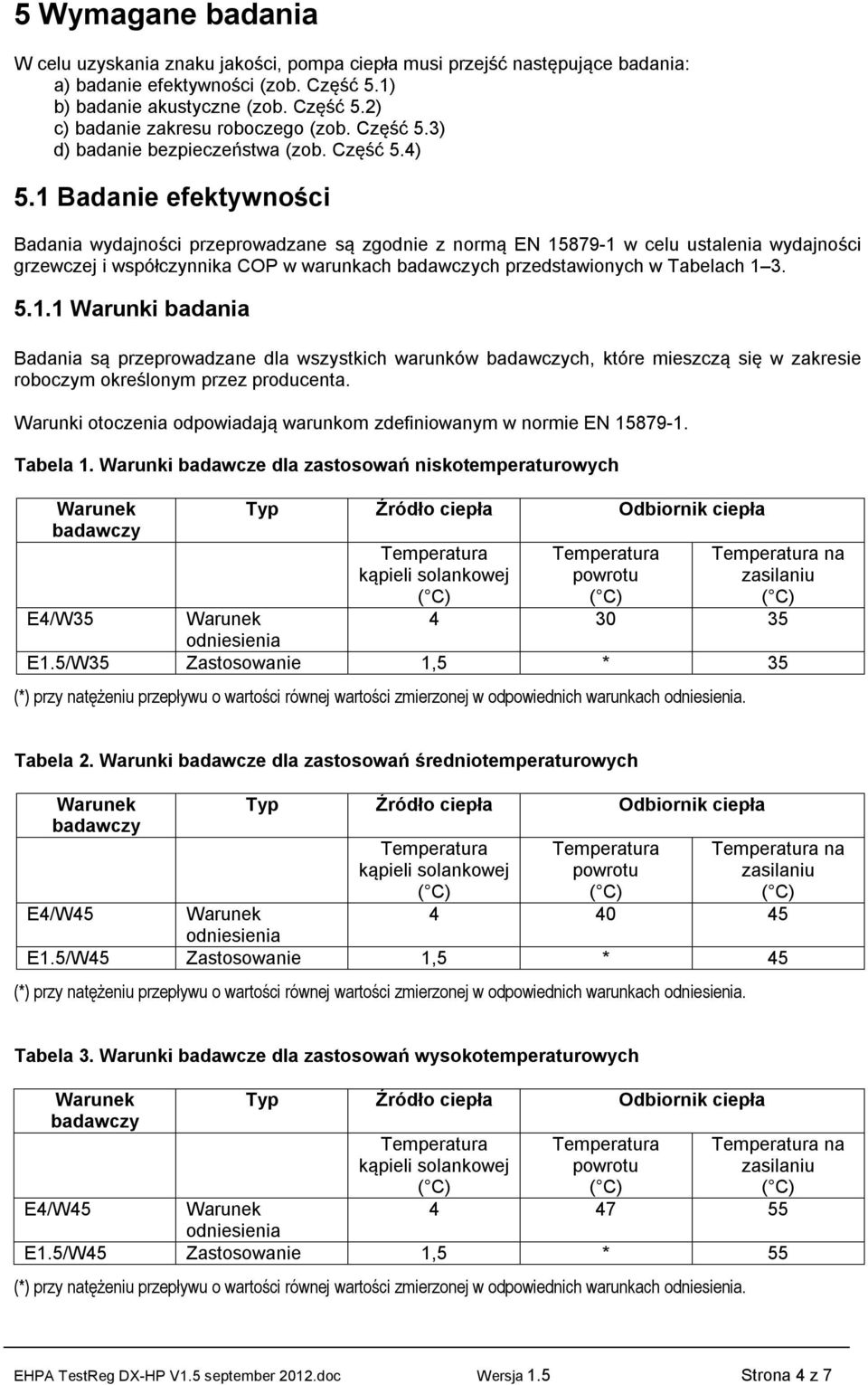

4 5 Wymagane badania W celu uzyskania znaku jakości, pompa ciepła musi przejść następujące badania: a) badanie efektywności (zob. Część 5.1) b) badanie akustyczne (zob. Część 5.2) c) badanie zakresu roboczego (zob. Część 5.3) d) badanie bezpieczeństwa (zob. Część 5.4) 5.1 Badanie efektywności Badania wydajności przeprowadzane są zgodnie z normą EN w celu ustalenia wydajności grzewczej i współczynnika COP w warunkach badawczych przedstawionych w Tabelach Warunki badania Badania są przeprowadzane dla wszystkich warunków badawczych, które mieszczą się w zakresie roboczym określonym przez producenta. Warunki otoczenia odpowiadają warunkom zdefiniowanym w normie EN Tabela 1. Warunki badawcze dla zastosowań niskotemperaturowych badawczy Typ Źródło ciepła Odbiornik ciepła kąpieli solankowej powrotu na zasilaniu E4/W odniesienia E1.5/W35 Zastosowanie 1,5 * 35 (*) przy natężeniu przepływu o wartości równej wartości zmierzonej w odpowiednich warunkach odniesienia. Tabela 2. Warunki badawcze dla zastosowań średniotemperaturowych badawczy Typ Źródło ciepła Odbiornik ciepła kąpieli solankowej powrotu na zasilaniu E4/W odniesienia E1.5/W45 Zastosowanie 1,5 * 45 (*) przy natężeniu przepływu o wartości równej wartości zmierzonej w odpowiednich warunkach odniesienia. Tabela 3. Warunki badawcze dla zastosowań wysokotemperaturowych badawczy Typ Źródło ciepła Odbiornik ciepła kąpieli solankowej powrotu na zasilaniu E4/W odniesienia E1.5/W45 Zastosowanie 1,5 * 55 (*) przy natężeniu przepływu o wartości równej wartości zmierzonej w odpowiednich warunkach odniesienia. EHPA TestReg DX-HP V1.5 september 2012.doc Wersja 1.5 Strona 4 z 7
5 5.1.2 Metoda badania Badanie zostanie przeprowadzone zgodnie z normą EN Urządzenia o stałej wydajności termostatu urządzenia o stałej wydajności jest ustawiana na maksymalną wartość w celu wymuszenia nieprzerwanej pracy, bez wyłączania i załączania się sprężarki Urządzenia o zmiennej wydajności lub urządzenia o stopniowym sterowaniu wydajnością W przypadku urządzenia o zmiennej wydajności lub urządzenia o stopniowym sterowaniu wydajnością badanie przy częściowym obciążeniu może zostać przeprowadzone w warunkach badawczych odniesienia określonych w Tabeli 1, 2 lub 3 zgodnie ze specyfikacją producenta Obliczenia efektywności Obliczenia wydajności wykonywane są zgodnie z pkt normy EN Załącznik B normy EN przedstawia przykładowe obliczenia wydajności grzewczej oraz wartości współczynnika COP na podstawie dokonanych pomiarów. 5.2 Pomiar mocy akustycznej Pomiar mocy akustycznej emitowanej przez obudowę modułu pompy ciepła przeprowadzany jest zgodnie z normą EN z wykorzystaniem metody Klasy A oraz zgodnie z normą EN w następujących warunkach badawczych: temperatura kąpieli solankowej: 4 C temperatura odbiornika ciepła: najwyższa temperatura wody w warunkach odniesienia, dla której pompa ma uzyskać znak jakości. W zależności od typu badanej pompy ciepła, dokonuje się pomiaru następujących poziomów mocy akustycznej: 1. Urządzenia modułowe instalowane na zewnątrz a. LWo : poziom mocy akustycznej emitowanej przez obudowę na zewnątrz 2. Urządzenia modułowe instalowane w pomieszczeniach a. LWi : poziom mocy akustycznej emitowanej przez obudowę w pomieszczeniu 5.3 Badanie zakresu roboczego (pola roboczego) Badania przy parametrach ustawionych w wartościach granicznych mają sprawdzać, czy pompa ciepła jest w pełni funkcjonalna i sprawna w ramach zakresu roboczego gwarantowanego przez producenta. Badanie zakresu roboczego przeprowadzane jest zgodnie z pkt 7.1 normy EN oraz w warunkach badawczych określonych w odnośnej Tabeli 8. W trakcie badania przy każdym warunku granicznym pompa musi działać nieprzerwanie przez co najmniej 60 minut bez zewnętrznej ingerencji i bez wyłączania przez urządzenie zabezpieczające. W trakcie badania pompa ciepła nie może ulec żadnym uszkodzeniom. EHPA TestReg DX-HP V1.5 september 2012.doc Wersja 1.5 Strona 5 z 7

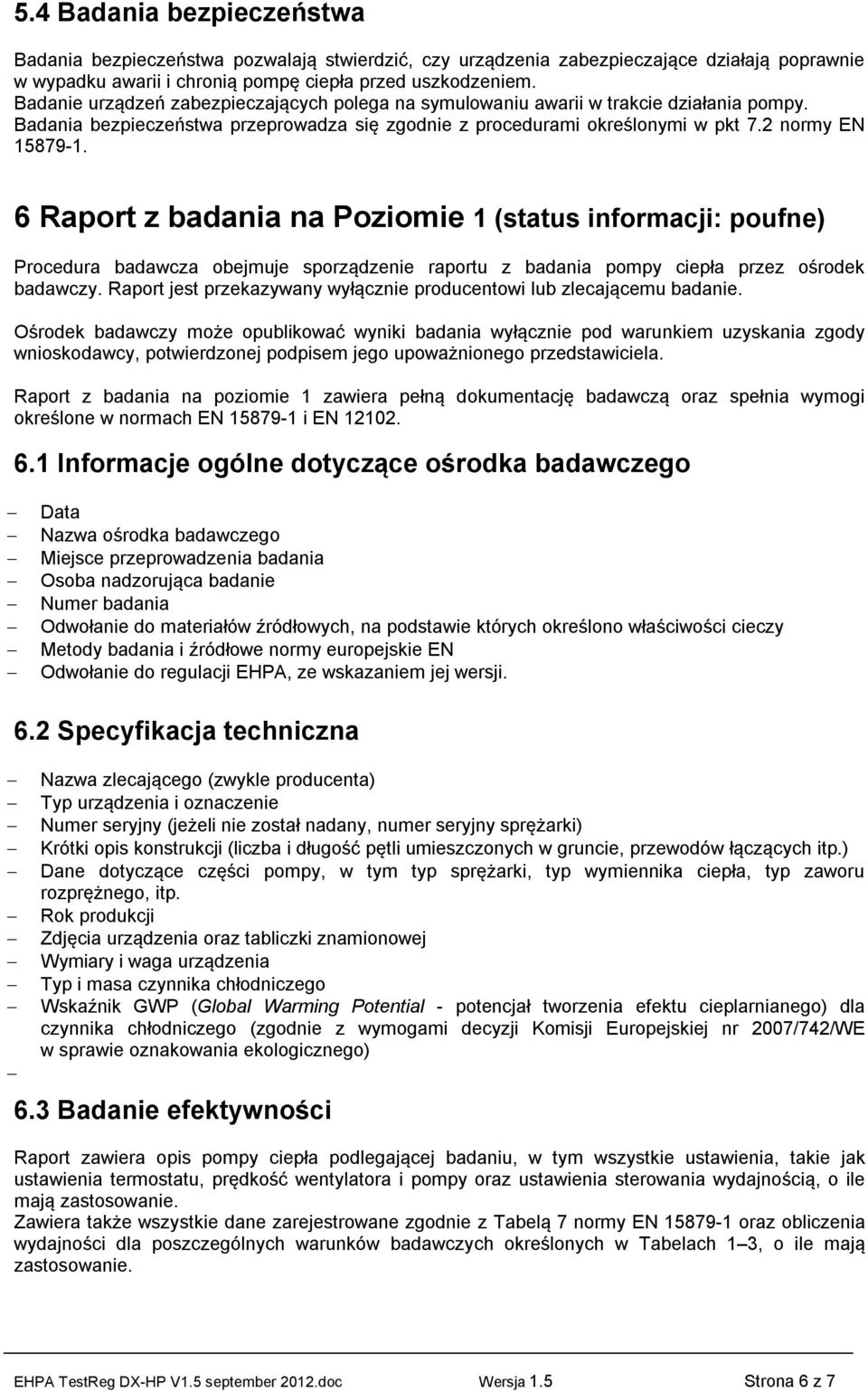

6 5.4 Badania bezpieczeństwa Badania bezpieczeństwa pozwalają stwierdzić, czy urządzenia zabezpieczające działają poprawnie w wypadku awarii i chronią pompę ciepła przed uszkodzeniem. Badanie urządzeń zabezpieczających polega na symulowaniu awarii w trakcie działania pompy. Badania bezpieczeństwa przeprowadza się zgodnie z procedurami określonymi w pkt 7.2 normy EN Raport z badania na Poziomie 1 (status informacji: poufne) Procedura badawcza obejmuje sporządzenie raportu z badania pompy ciepła przez ośrodek badawczy. Raport jest przekazywany wyłącznie producentowi lub zlecającemu badanie. Ośrodek badawczy może opublikować wyniki badania wyłącznie pod warunkiem uzyskania zgody wnioskodawcy, potwierdzonej podpisem jego upoważnionego przedstawiciela. Raport z badania na poziomie 1 zawiera pełną dokumentację badawczą oraz spełnia wymogi określone w normach EN i EN Informacje ogólne dotyczące ośrodka badawczego Data Nazwa ośrodka badawczego Miejsce przeprowadzenia badania Osoba nadzorująca badanie Numer badania Odwołanie do materiałów źródłowych, na podstawie których określono właściwości cieczy Metody badania i źródłowe normy europejskie EN Odwołanie do regulacji EHPA, ze wskazaniem jej wersji. 6.2 Specyfikacja techniczna Nazwa zlecającego (zwykle producenta) Typ urządzenia i oznaczenie Numer seryjny (jeżeli nie został nadany, numer seryjny sprężarki) Krótki opis konstrukcji (liczba i długość pętli umieszczonych w gruncie, przewodów łączących itp.) Dane dotyczące części pompy, w tym typ sprężarki, typ wymiennika ciepła, typ zaworu rozprężnego, itp. Rok produkcji Zdjęcia urządzenia oraz tabliczki znamionowej Wymiary i waga urządzenia Typ i masa czynnika chłodniczego Wskaźnik GWP (Global Warming Potential - potencjał tworzenia efektu cieplarnianego) dla czynnika chłodniczego (zgodnie z wymogami decyzji Komisji Europejskiej nr 2007/742/WE w sprawie oznakowania ekologicznego) 6.3 Badanie efektywności Raport zawiera opis pompy ciepła podlegającej badaniu, w tym wszystkie ustawienia, takie jak ustawienia termostatu, prędkość wentylatora i pompy oraz ustawienia sterowania wydajnością, o ile mają zastosowanie. Zawiera także wszystkie dane zarejestrowane zgodnie z Tabelą 7 normy EN oraz obliczenia wydajności dla poszczególnych warunków badawczych określonych w Tabelach 1 3, o ile mają zastosowanie. EHPA TestReg DX-HP V1.5 september 2012.doc Wersja 1.5 Strona 6 z 7

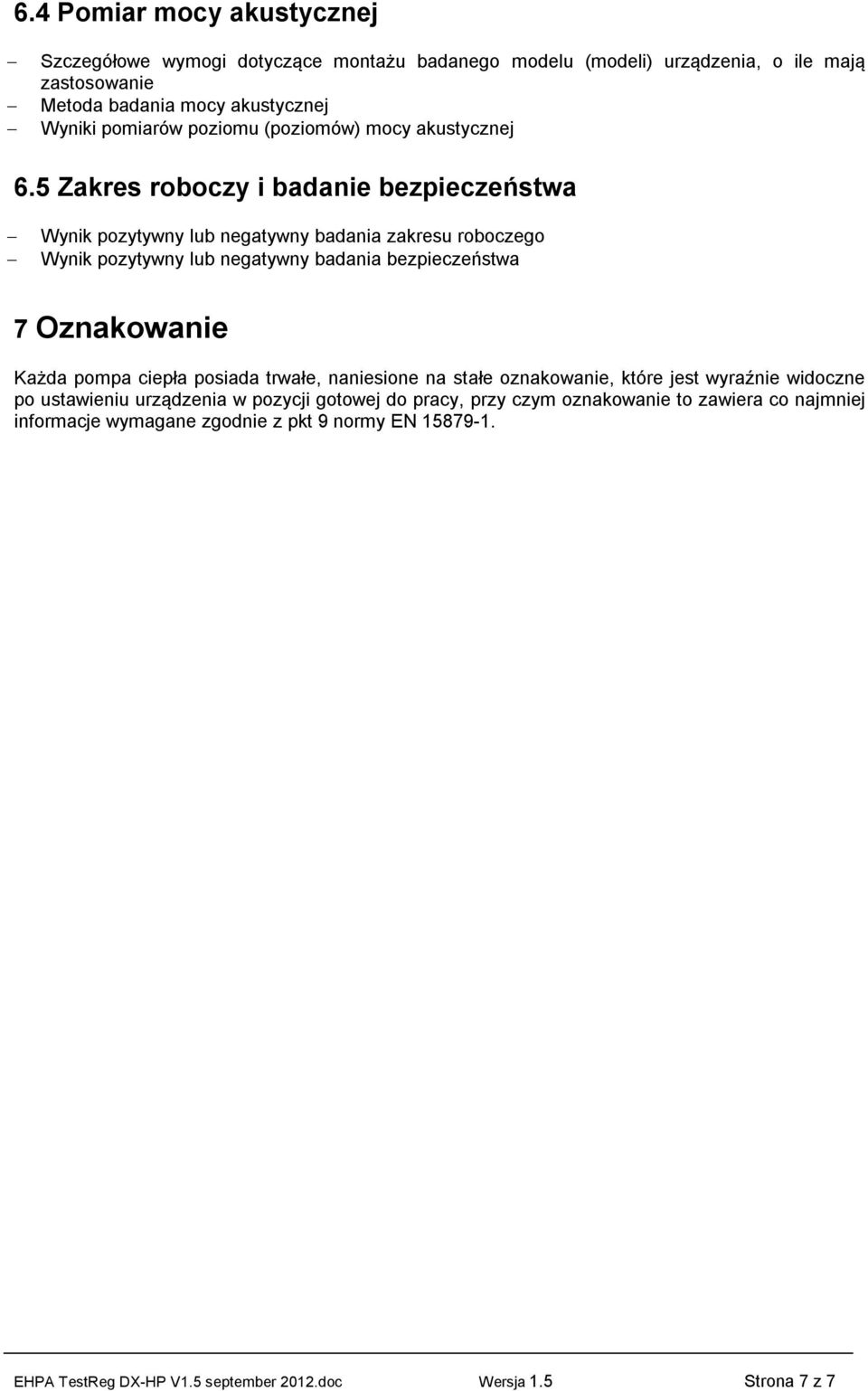

7 6.4 Pomiar mocy akustycznej Szczegółowe wymogi dotyczące montażu badanego modelu (modeli) urządzenia, o ile mają zastosowanie Metoda badania mocy akustycznej Wyniki pomiarów poziomu (poziomów) mocy akustycznej 6.5 Zakres roboczy i badanie bezpieczeństwa Wynik pozytywny lub negatywny badania zakresu roboczego Wynik pozytywny lub negatywny badania bezpieczeństwa 7 Oznakowanie Każda pompa ciepła posiada trwałe, naniesione na stałe oznakowanie, które jest wyraźnie widoczne po ustawieniu urządzenia w pozycji gotowej do pracy, przy czym oznakowanie to zawiera co najmniej informacje wymagane zgodnie z pkt 9 normy EN EHPA TestReg DX-HP V1.5 september 2012.doc Wersja 1.5 Strona 7 z 7
