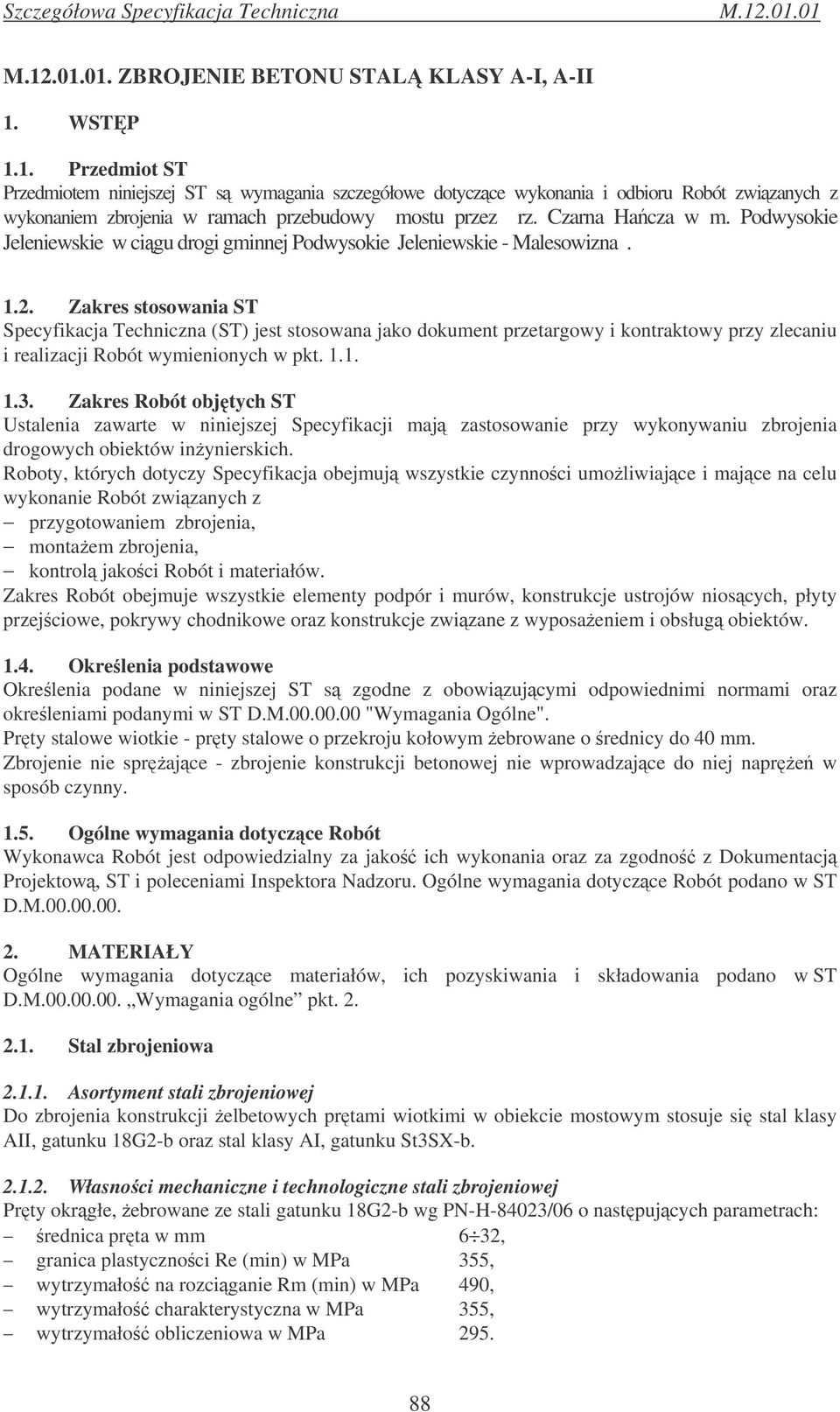

1 . ZBROJENIE BETONU STAL KLASY A-I, A-II 1. WSTP 1.1. Przedmiot ST Przedmiotem niniejszej ST s wymagania szczegółowe dotyczce wykonania i odbioru Robót zwizanych z wykonaniem zbrojenia w ramach przebudowy mostu przez rz. Czarna Hacza w m. Podwysokie Jeleniewskie w cigu drogi gminnej Podwysokie Jeleniewskie - Malesowizna Zakres stosowania ST Specyfikacja Techniczna (ST) jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w pkt Zakres Robót objtych ST Ustalenia zawarte w niniejszej Specyfikacji maj zastosowanie przy wykonywaniu zbrojenia drogowych obiektów inynierskich. Roboty, których dotyczy Specyfikacja obejmuj wszystkie czynnoci umoliwiajce i majce na celu wykonanie Robót zwizanych z przygotowaniem zbrojenia, montaem zbrojenia, kontrol jakoci Robót i materiałów. Zakres Robót obejmuje wszystkie elementy podpór i murów, konstrukcje ustrojów nioscych, płyty przejciowe, pokrywy chodnikowe oraz konstrukcje zwizane z wyposaeniem i obsług obiektów Okrelenia podstawowe Okrelenia podane w niniejszej ST s zgodne z obowizujcymi odpowiednimi normami oraz okreleniami podanymi w ST D.M "Wymagania Ogólne". Prty stalowe wiotkie - prty stalowe o przekroju kołowym ebrowane o rednicy do 40 mm. Zbrojenie nie sprajce - zbrojenie konstrukcji betonowej nie wprowadzajce do niej napre w sposób czynny Ogólne wymagania dotyczce Robót Wykonawca Robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow, ST i poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczce Robót podano w ST D.M MATERIAŁY Ogólne wymagania dotyczce materiałów, ich pozyskiwania i składowania podano w ST D.M Wymagania ogólne pkt Stal zbrojeniowa Asortyment stali zbrojeniowej Do zbrojenia konstrukcji elbetowych prtami wiotkimi w obiekcie mostowym stosuje si stal klasy AII, gatunku 18G2-b oraz stal klasy AI, gatunku St3SX-b Własnoci mechaniczne i technologiczne stali zbrojeniowej Prty okrgłe, ebrowane ze stali gatunku 18G2-b wg PN-H-84023/06 o nastpujcych parametrach: rednica prta w mm 6 32, granica plastycznoci Re (min) w MPa 355, wytrzymało na rozciganie Rm (min) w MPa 490, wytrzymało charakterystyczna w MPa 355, wytrzymało obliczeniowa w MPa

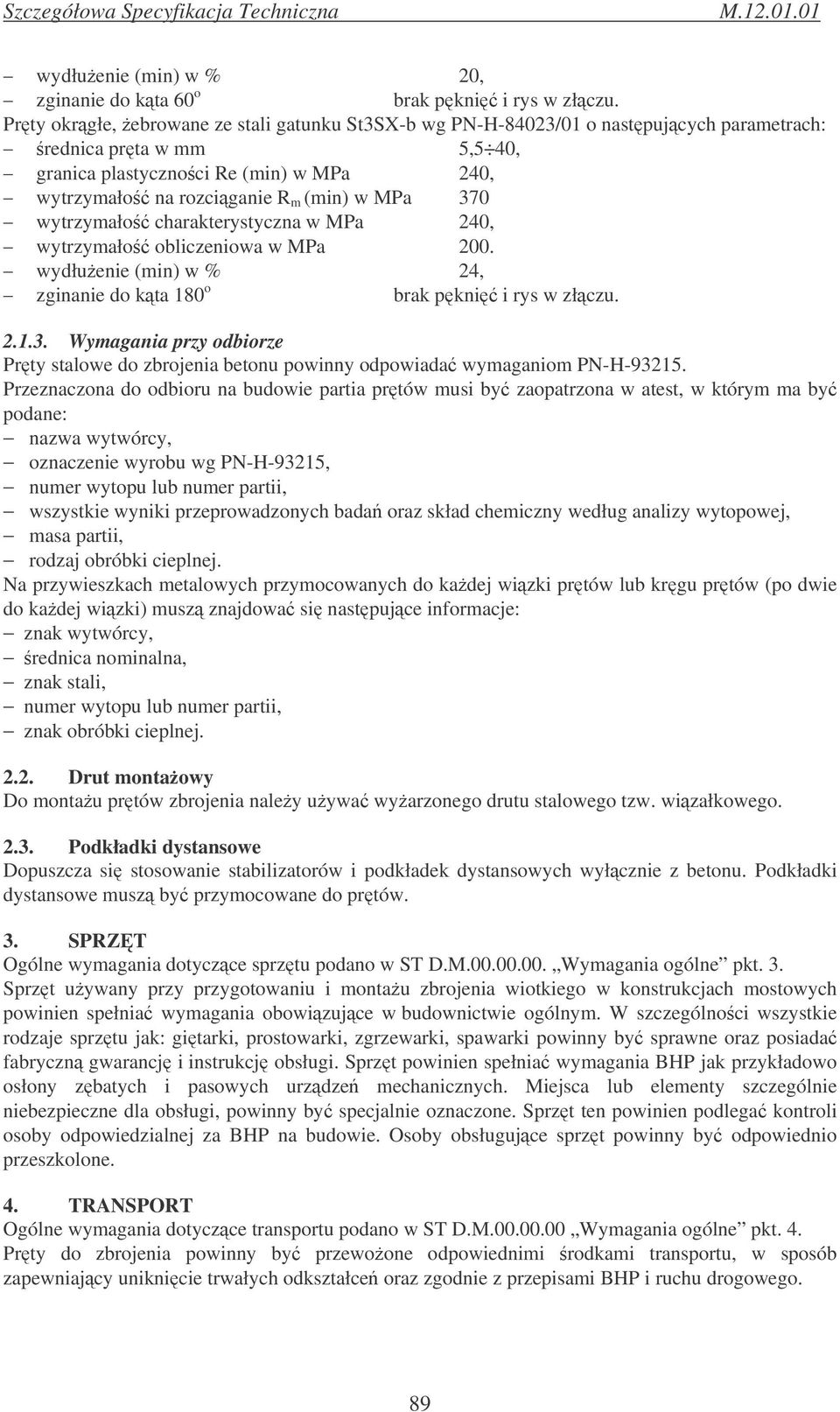

2 wydłuenie (min) w % 20, zginanie do kta 60 o brak pkni i rys w złczu. Prty okrgłe, ebrowane ze stali gatunku St3SX-b wg PN-H-84023/01 o nastpujcych parametrach: rednica prta w mm 5,5 40, granica plastycznoci Re (min) w MPa 240, wytrzymało na rozciganie R m (min) w MPa 370 wytrzymało charakterystyczna w MPa 240, wytrzymało obliczeniowa w MPa 200. wydłuenie (min) w % 24, zginanie do kta 180 o brak pkni i rys w złczu Wymagania przy odbiorze Prty stalowe do zbrojenia betonu powinny odpowiada wymaganiom PN-H Przeznaczona do odbioru na budowie partia prtów musi by zaopatrzona w atest, w którym ma by podane: nazwa wytwórcy, oznaczenie wyrobu wg PN-H-93215, numer wytopu lub numer partii, wszystkie wyniki przeprowadzonych bada oraz skład chemiczny według analizy wytopowej, masa partii, rodzaj obróbki cieplnej. Na przywieszkach metalowych przymocowanych do kadej wizki prtów lub krgu prtów (po dwie do kadej wizki) musz znajdowa si nastpujce informacje: znak wytwórcy, rednica nominalna, znak stali, numer wytopu lub numer partii, znak obróbki cieplnej Drut montaowy Do montau prtów zbrojenia naley uywa wyarzonego drutu stalowego tzw. wizałkowego Podkładki dystansowe Dopuszcza si stosowanie stabilizatorów i podkładek dystansowych wyłcznie z betonu. Podkładki dystansowe musz by przymocowane do prtów. 3. SPRZT Ogólne wymagania dotyczce sprztu podano w ST D.M Wymagania ogólne pkt. 3. Sprzt uywany przy przygotowaniu i montau zbrojenia wiotkiego w konstrukcjach mostowych powinien spełnia wymagania obowizujce w budownictwie ogólnym. W szczególnoci wszystkie rodzaje sprztu jak: gitarki, prostowarki, zgrzewarki, spawarki powinny by sprawne oraz posiada fabryczn gwarancj i instrukcj obsługi. Sprzt powinien spełnia wymagania BHP jak przykładowo osłony zbatych i pasowych urzdze mechanicznych. Miejsca lub elementy szczególnie niebezpieczne dla obsługi, powinny by specjalnie oznaczone. Sprzt ten powinien podlega kontroli osoby odpowiedzialnej za BHP na budowie. Osoby obsługujce sprzt powinny by odpowiednio przeszkolone. 4. TRANSPORT Ogólne wymagania dotyczce transportu podano w ST D.M Wymagania ogólne pkt. 4. Prty do zbrojenia powinny by przewoone odpowiednimi rodkami transportu, w sposób zapewniajcy uniknicie trwałych odkształce oraz zgodnie z przepisami BHP i ruchu drogowego. 89

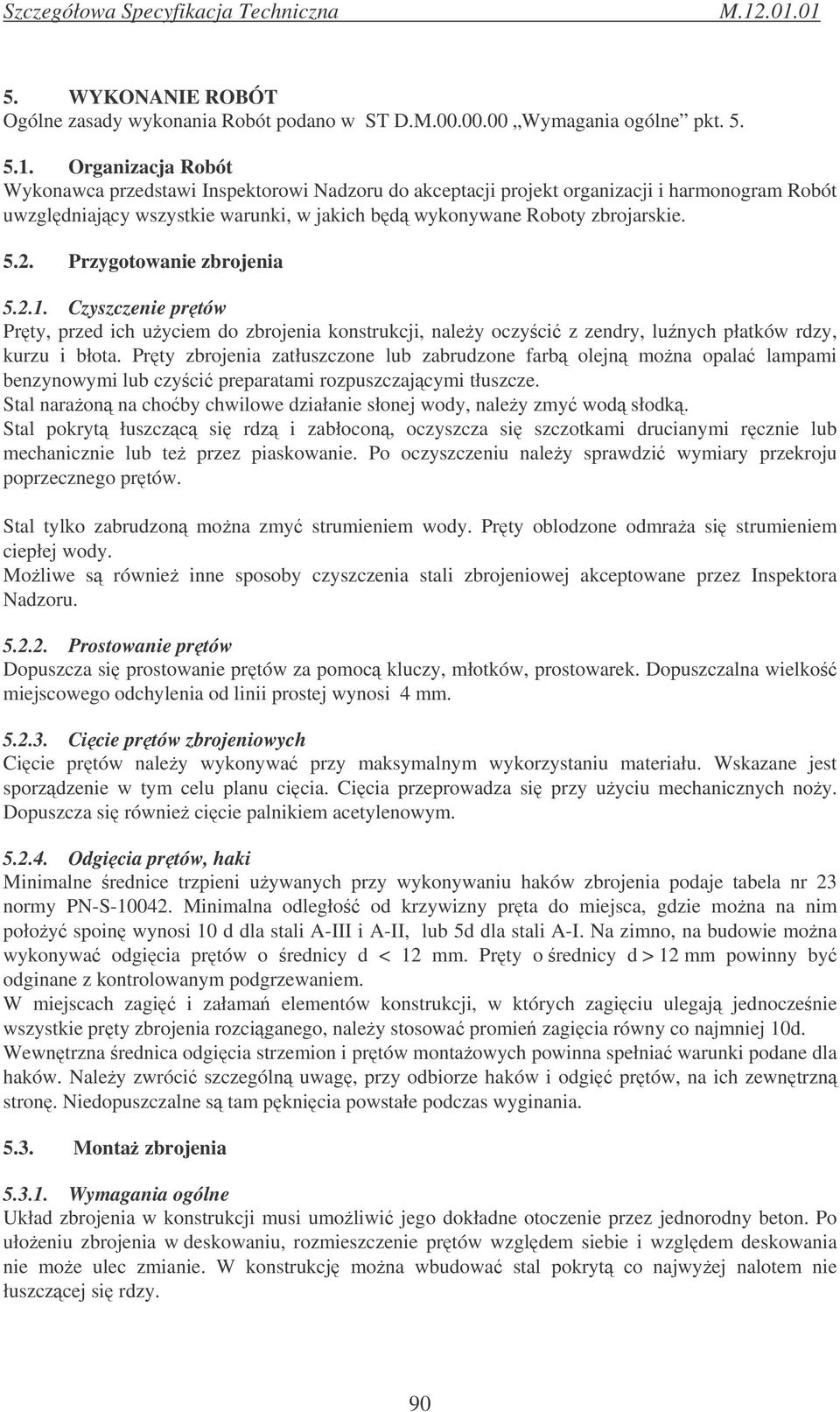

3 5. WYKONANIE ROBÓT Ogólne zasady wykonania Robót podano w ST D.M Wymagania ogólne pkt Organizacja Robót Wykonawca przedstawi Inspektorowi Nadzoru do akceptacji projekt organizacji i harmonogram Robót uwzgldniajcy wszystkie warunki, w jakich bd wykonywane Roboty zbrojarskie Przygotowanie zbrojenia Czyszczenie prtów Prty, przed ich uyciem do zbrojenia konstrukcji, naley oczyci z zendry, lunych płatków rdzy, kurzu i błota. Prty zbrojenia zatłuszczone lub zabrudzone farb olejn mona opala lampami benzynowymi lub czyci preparatami rozpuszczajcymi tłuszcze. Stal naraon na choby chwilowe działanie słonej wody, naley zmy wod słodk. Stal pokryt łuszczc si rdz i zabłocon, oczyszcza si szczotkami drucianymi rcznie lub mechanicznie lub te przez piaskowanie. Po oczyszczeniu naley sprawdzi wymiary przekroju poprzecznego prtów. Stal tylko zabrudzon mona zmy strumieniem wody. Prty oblodzone odmraa si strumieniem ciepłej wody. Moliwe s równie inne sposoby czyszczenia stali zbrojeniowej akceptowane przez Inspektora Nadzoru Prostowanie prtów Dopuszcza si prostowanie prtów za pomoc kluczy, młotków, prostowarek. Dopuszczalna wielko miejscowego odchylenia od linii prostej wynosi 4 mm Cicie prtów zbrojeniowych Cicie prtów naley wykonywa przy maksymalnym wykorzystaniu materiału. Wskazane jest sporzdzenie w tym celu planu cicia. Cicia przeprowadza si przy uyciu mechanicznych noy. Dopuszcza si równie cicie palnikiem acetylenowym Odgicia prtów, haki Minimalne rednice trzpieni uywanych przy wykonywaniu haków zbrojenia podaje tabela nr 23 normy PN-S Minimalna odległo od krzywizny prta do miejsca, gdzie mona na nim połoy spoin wynosi 10 d dla stali A-III i A-II, lub 5d dla stali A-I. Na zimno, na budowie mona wykonywa odgicia prtów o rednicy d < 12 mm. Prty o rednicy d > 12 mm powinny by odginane z kontrolowanym podgrzewaniem. W miejscach zagi i załama elementów konstrukcji, w których zagiciu ulegaj jednoczenie wszystkie prty zbrojenia rozciganego, naley stosowa promie zagicia równy co najmniej 10d. Wewntrzna rednica odgicia strzemion i prtów montaowych powinna spełnia warunki podane dla haków. Naley zwróci szczególn uwag, przy odbiorze haków i odgi prtów, na ich zewntrzn stron. Niedopuszczalne s tam pknicia powstałe podczas wyginania Monta zbrojenia Wymagania ogólne Układ zbrojenia w konstrukcji musi umoliwi jego dokładne otoczenie przez jednorodny beton. Po ułoeniu zbrojenia w deskowaniu, rozmieszczenie prtów wzgldem siebie i wzgldem deskowania nie moe ulec zmianie. W konstrukcj mona wbudowa stal pokryt co najwyej nalotem nie łuszczcej si rdzy. 90

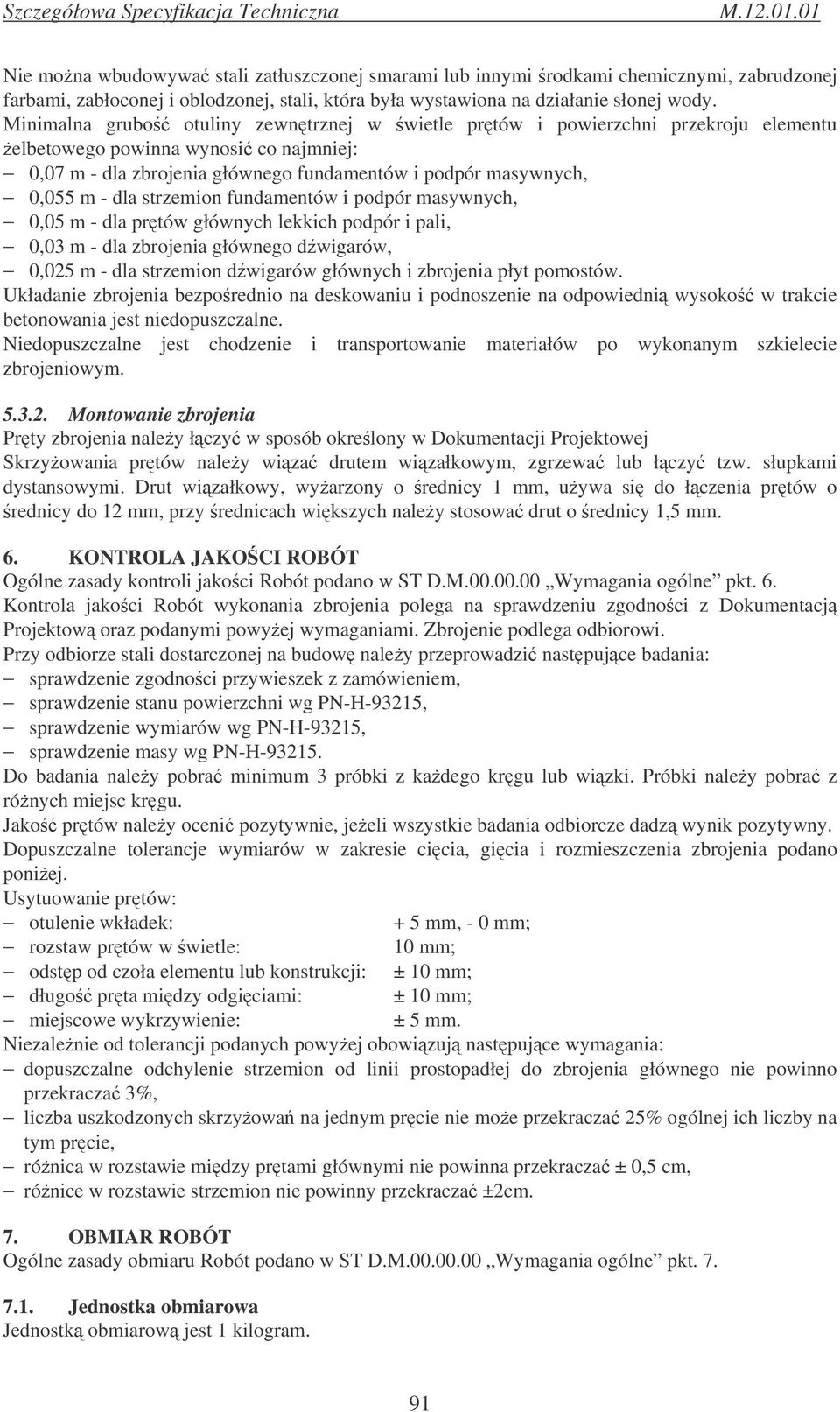

4 Nie mona wbudowywa stali zatłuszczonej smarami lub innymi rodkami chemicznymi, zabrudzonej farbami, zabłoconej i oblodzonej, stali, która była wystawiona na działanie słonej wody. Minimalna grubo otuliny zewntrznej w wietle prtów i powierzchni przekroju elementu elbetowego powinna wynosi co najmniej: 0,07 m - dla zbrojenia głównego fundamentów i podpór masywnych, 0,055 m - dla strzemion fundamentów i podpór masywnych, 0,05 m - dla prtów głównych lekkich podpór i pali, 0,03 m - dla zbrojenia głównego dwigarów, 0,025 m - dla strzemion dwigarów głównych i zbrojenia płyt pomostów. Układanie zbrojenia bezporednio na deskowaniu i podnoszenie na odpowiedni wysoko w trakcie betonowania jest niedopuszczalne. Niedopuszczalne jest chodzenie i transportowanie materiałów po wykonanym szkielecie zbrojeniowym Montowanie zbrojenia Prty zbrojenia naley łczy w sposób okrelony w Dokumentacji Projektowej Skrzyowania prtów naley wiza drutem wizałkowym, zgrzewa lub łczy tzw. słupkami dystansowymi. Drut wizałkowy, wyarzony o rednicy 1 mm, uywa si do łczenia prtów o rednicy do 12 mm, przy rednicach wikszych naley stosowa drut o rednicy 1,5 mm. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jakoci Robót podano w ST D.M Wymagania ogólne pkt. 6. Kontrola jakoci Robót wykonania zbrojenia polega na sprawdzeniu zgodnoci z Dokumentacj Projektow oraz podanymi powyej wymaganiami. Zbrojenie podlega odbiorowi. Przy odbiorze stali dostarczonej na budow naley przeprowadzi nastpujce badania: sprawdzenie zgodnoci przywieszek z zamówieniem, sprawdzenie stanu powierzchni wg PN-H-93215, sprawdzenie wymiarów wg PN-H-93215, sprawdzenie masy wg PN-H Do badania naley pobra minimum 3 próbki z kadego krgu lub wizki. Próbki naley pobra z rónych miejsc krgu. Jako prtów naley oceni pozytywnie, jeeli wszystkie badania odbiorcze dadz wynik pozytywny. Dopuszczalne tolerancje wymiarów w zakresie cicia, gicia i rozmieszczenia zbrojenia podano poniej. Usytuowanie prtów: otulenie wkładek: + 5 mm, - 0 mm; rozstaw prtów w wietle: 10 mm; odstp od czoła elementu lub konstrukcji: ± 10 mm; długo prta midzy odgiciami: ± 10 mm; miejscowe wykrzywienie: ± 5 mm. Niezalenie od tolerancji podanych powyej obowizuj nastpujce wymagania: dopuszczalne odchylenie strzemion od linii prostopadłej do zbrojenia głównego nie powinno przekracza 3%, liczba uszkodzonych skrzyowa na jednym prcie nie moe przekracza 25% ogólnej ich liczby na tym prcie, rónica w rozstawie midzy prtami głównymi nie powinna przekracza ± 0,5 cm, rónice w rozstawie strzemion nie powinny przekracza ±2cm. 7. OBMIAR ROBÓT Ogólne zasady obmiaru Robót podano w ST D.M Wymagania ogólne pkt Jednostka obmiarowa Jednostk obmiarow jest 1 kilogram. 91

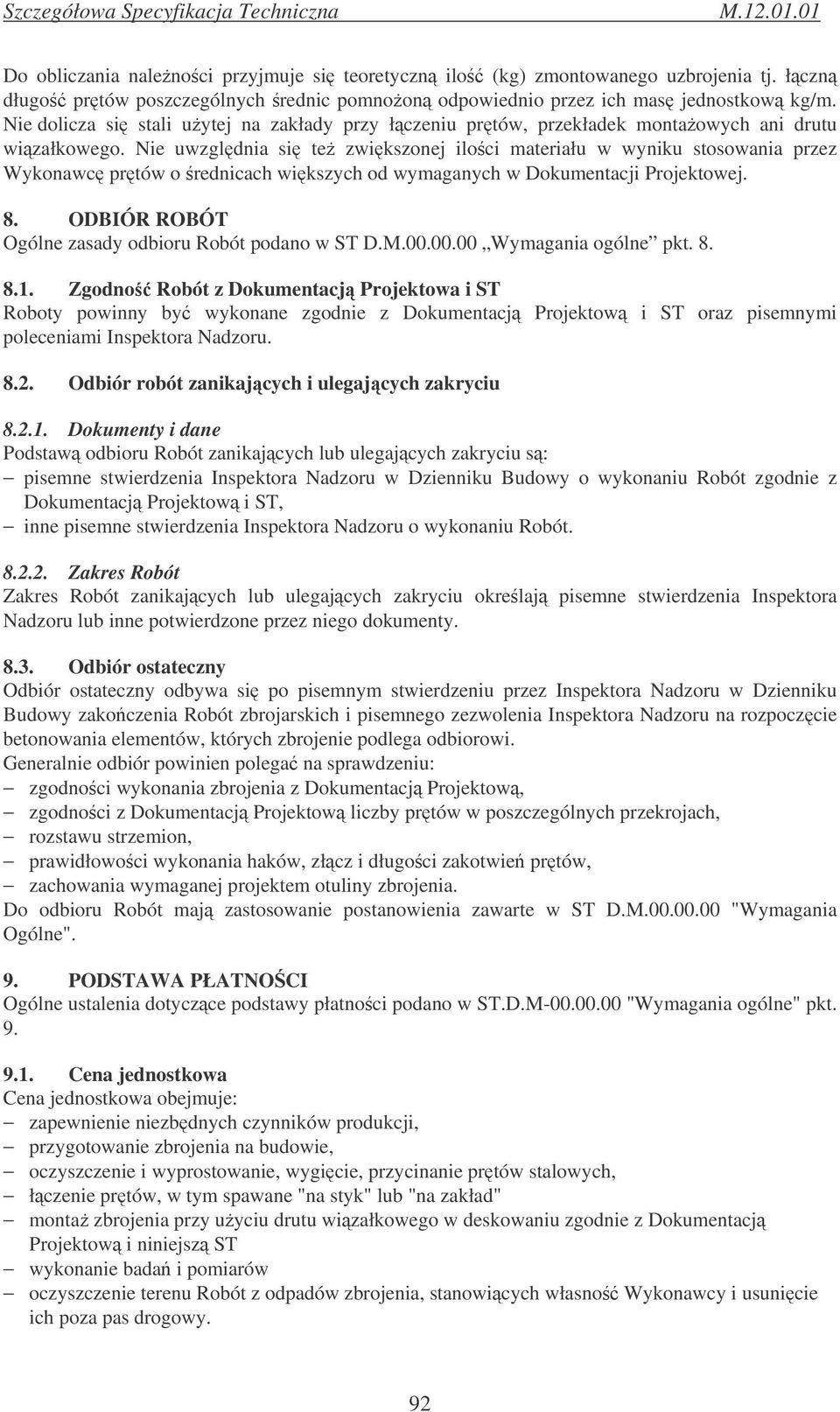

5 Do obliczania nalenoci przyjmuje si teoretyczn ilo (kg) zmontowanego uzbrojenia tj. łczn długo prtów poszczególnych rednic pomnoon odpowiednio przez ich mas jednostkow kg/m. Nie dolicza si stali uytej na zakłady przy łczeniu prtów, przekładek montaowych ani drutu wizałkowego. Nie uwzgldnia si te zwikszonej iloci materiału w wyniku stosowania przez Wykonawc prtów o rednicach wikszych od wymaganych w Dokumentacji Projektowej. 8. ODBIÓR ROBÓT Ogólne zasady odbioru Robót podano w ST D.M Wymagania ogólne pkt Zgodno Robót z Dokumentacj Projektowa i ST Roboty powinny by wykonane zgodnie z Dokumentacj Projektow i ST oraz pisemnymi poleceniami Inspektora Nadzoru Odbiór robót zanikajcych i ulegajcych zakryciu Dokumenty i dane Podstaw odbioru Robót zanikajcych lub ulegajcych zakryciu s: pisemne stwierdzenia Inspektora Nadzoru w Dzienniku Budowy o wykonaniu Robót zgodnie z Dokumentacj Projektow i ST, inne pisemne stwierdzenia Inspektora Nadzoru o wykonaniu Robót Zakres Robót Zakres Robót zanikajcych lub ulegajcych zakryciu okrelaj pisemne stwierdzenia Inspektora Nadzoru lub inne potwierdzone przez niego dokumenty Odbiór ostateczny Odbiór ostateczny odbywa si po pisemnym stwierdzeniu przez Inspektora Nadzoru w Dzienniku Budowy zakoczenia Robót zbrojarskich i pisemnego zezwolenia Inspektora Nadzoru na rozpoczcie betonowania elementów, których zbrojenie podlega odbiorowi. Generalnie odbiór powinien polega na sprawdzeniu: zgodnoci wykonania zbrojenia z Dokumentacj Projektow, zgodnoci z Dokumentacj Projektow liczby prtów w poszczególnych przekrojach, rozstawu strzemion, prawidłowoci wykonania haków, złcz i długoci zakotwie prtów, zachowania wymaganej projektem otuliny zbrojenia. Do odbioru Robót maj zastosowanie postanowienia zawarte w ST D.M "Wymagania Ogólne". 9. PODSTAWA PŁATNOCI Ogólne ustalenia dotyczce podstawy płatnoci podano w ST.D.M "Wymagania ogólne" pkt Cena jednostkowa Cena jednostkowa obejmuje: zapewnienie niezbdnych czynników produkcji, przygotowanie zbrojenia na budowie, oczyszczenie i wyprostowanie, wygicie, przycinanie prtów stalowych, łczenie prtów, w tym spawane "na styk" lub "na zakład" monta zbrojenia przy uyciu drutu wizałkowego w deskowaniu zgodnie z Dokumentacj Projektow i niniejsz ST wykonanie bada i pomiarów oczyszczenie terenu Robót z odpadów zbrojenia, stanowicych własno Wykonawcy i usunicie ich poza pas drogowy. 92

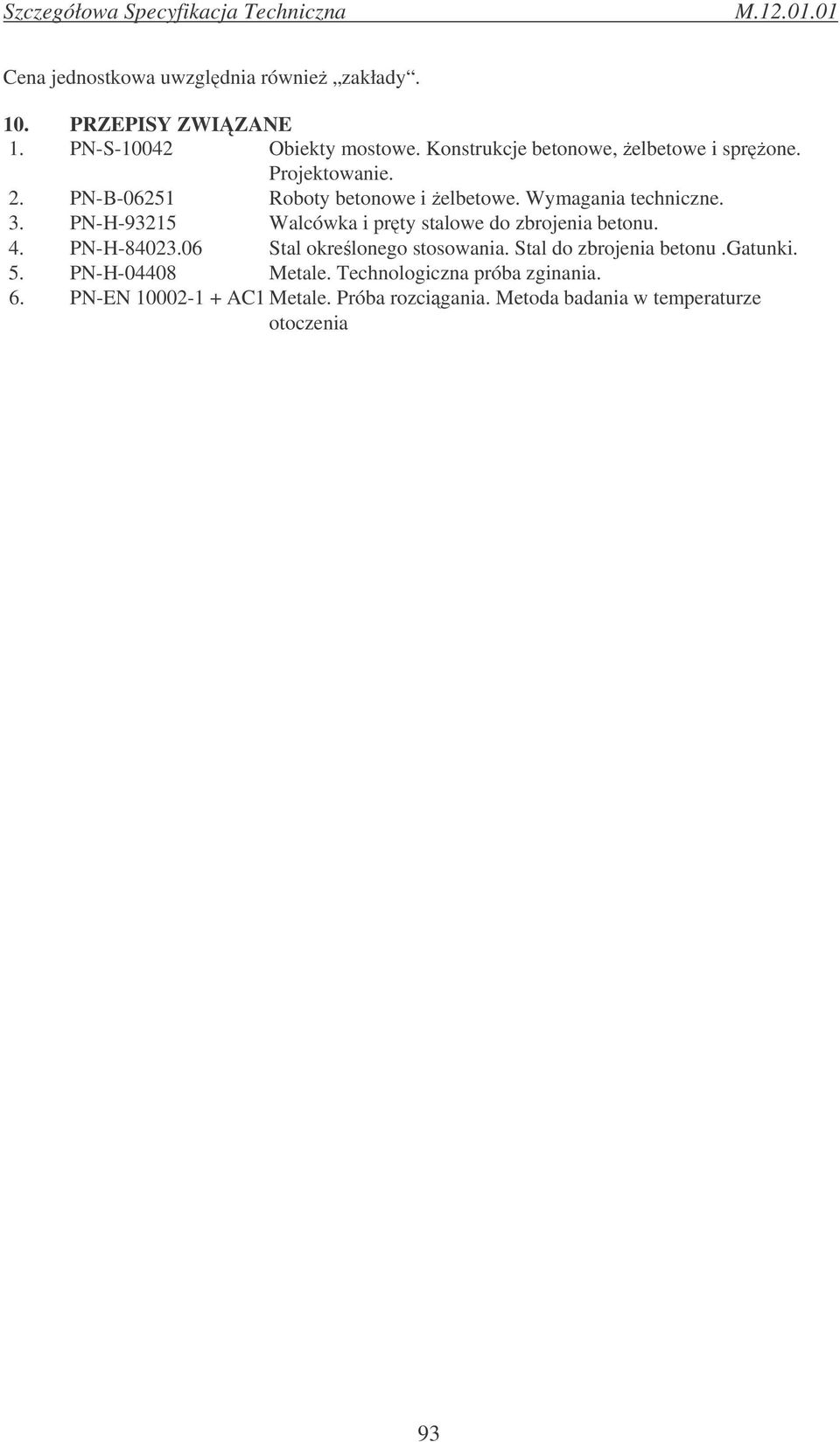

6 Cena jednostkowa uwzgldnia równie zakłady. 10. PRZEPISY ZWIZANE 1. PN-S Obiekty mostowe. Konstrukcje betonowe, elbetowe i sprone. Projektowanie. 2. PN-B Roboty betonowe i elbetowe. Wymagania techniczne. 3. PN-H Walcówka i prty stalowe do zbrojenia betonu. 4. PN-H Stal okrelonego stosowania. Stal do zbrojenia betonu.gatunki. 5. PN-H Metale. Technologiczna próba zginania. 6. PN-EN AC1 Metale. Próba rozcigania. Metoda badania w temperaturze otoczenia 93
