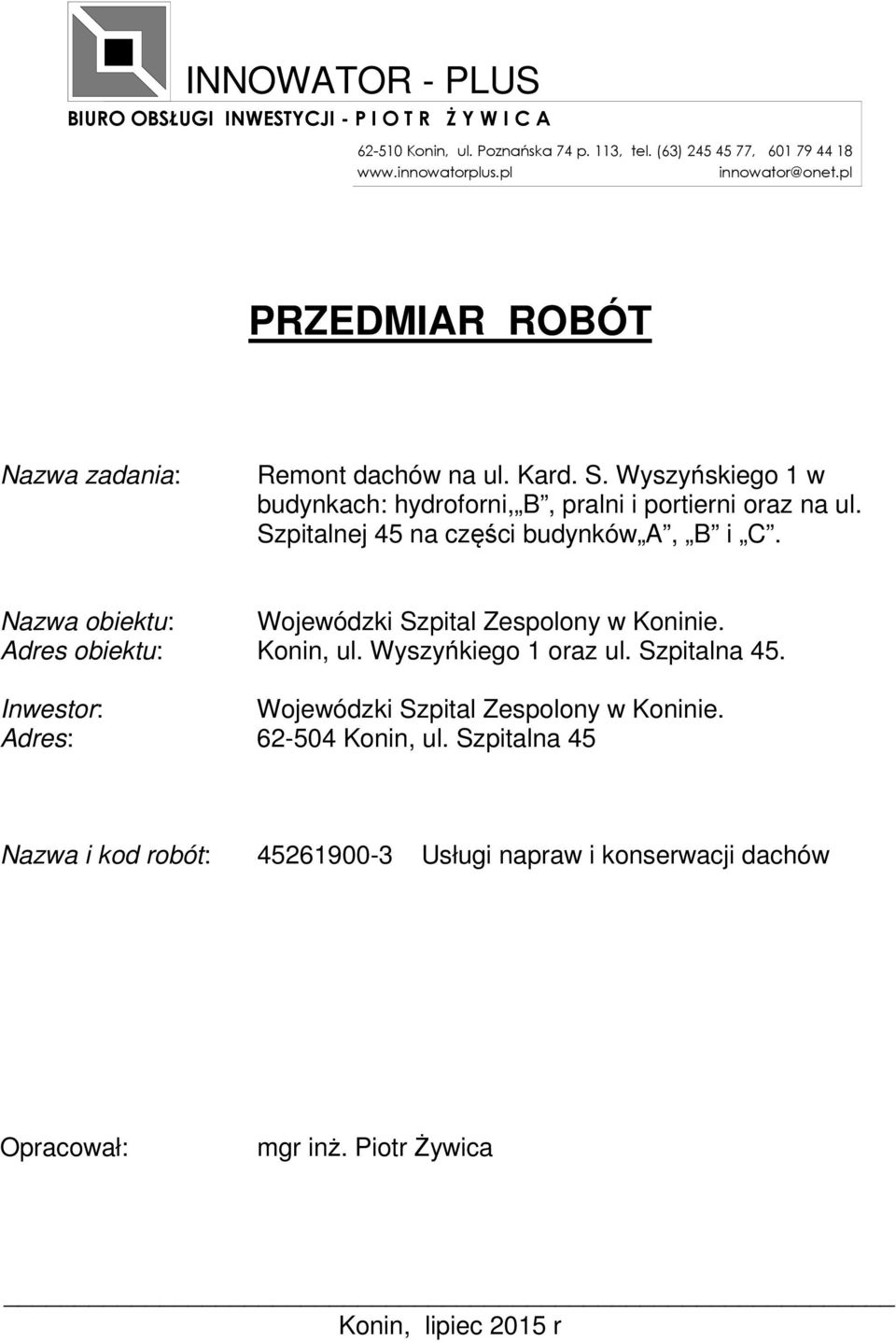

1 INNOWATOR - PLUS BIURO OBSŁUGI INWESTYCJI - P I O T R Ż Y W I C A Konin, ul. Poznańska 74 p. 113, tel. (63) , innowator@onet.pl Nazwa zadania: Remont dachów na ul. Kard. S. Wyszyńskiego 1 w budynkach: hydroforni, B, pralni i portierni oraz na ul. Szpitalnej 45 na części budynków A, B i C. Nazwa obiektu: Wojewódzki Szpital Zespolony w Koninie. Adres obiektu: Konin, ul. Wyszyńkiego 1 oraz ul. Szpitalna 45. Inwestor: Wojewódzki Szpital Zespolony w Koninie. Adres: Konin, ul. Szpitalna 45 Nazwa i kod robót: Usługi napraw i konserwacji dachów Opracował: mgr inż. Piotr Żywica Konin, lipiec 2015 r

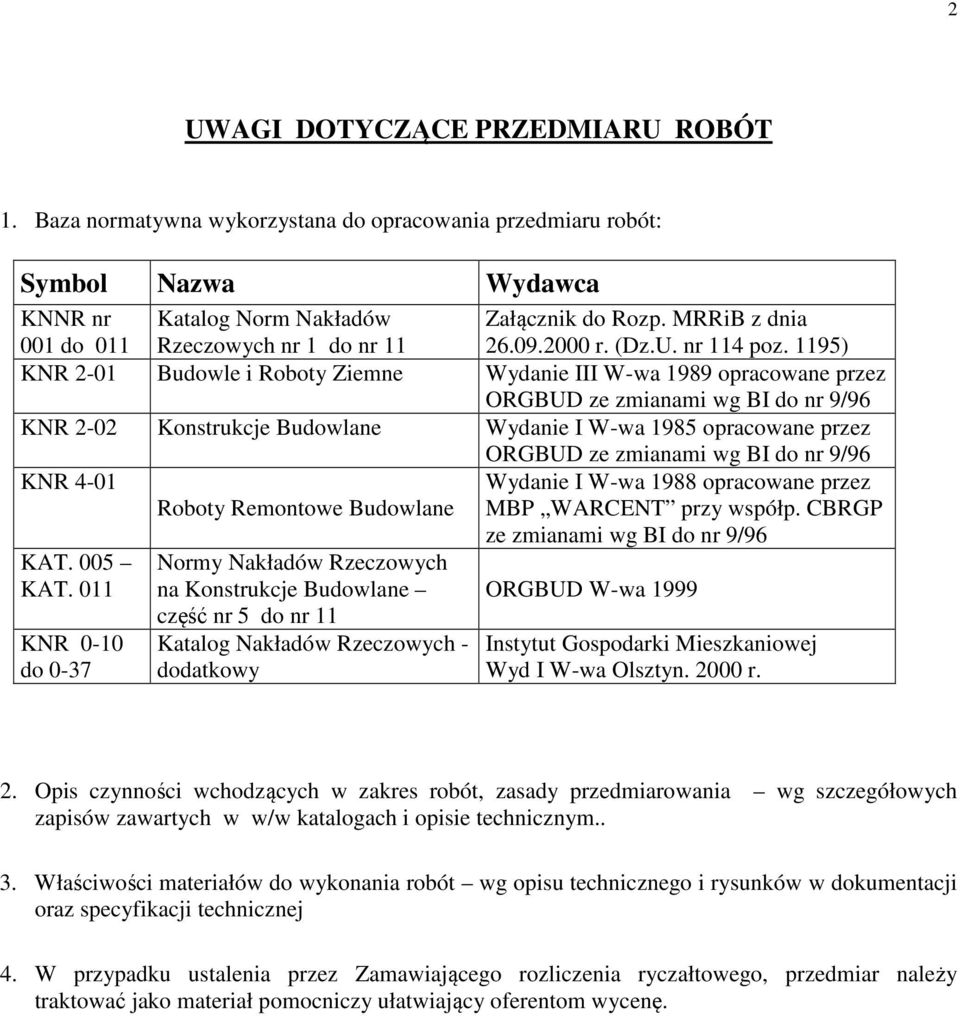

2 2 UWAGI DOTYCZĄCE PRZEDMIARU ROBÓT 1. Baza normatywna wykorzystana do opracowania przedmiaru robót: Symbol Nazwa Wydawca KNNR nr 001 do 011 Katalog Norm Nakładów Rzeczowych nr 1 do nr 11 Załącznik do Rozp. MRRiB z dnia r. (Dz.U. nr 114 poz. 1195) KNR 2-01 Budowle i Roboty Ziemne Wydanie III W-wa 1989 opracowane przez ORGBUD ze zmianami wg BI do nr 9/96 KNR 2-02 Konstrukcje Budowlane Wydanie I W-wa 1985 opracowane przez ORGBUD ze zmianami wg BI do nr 9/96 KNR 4-01 KAT. 005 KAT. 011 KNR 0-10 do 0-37 Roboty Remontowe Budowlane Normy Nakładów Rzeczowych na Konstrukcje Budowlane część nr 5 do nr 11 Katalog Nakładów Rzeczowych - dodatkowy Wydanie I W-wa 1988 opracowane przez MBP WARCENT przy współp. CBRGP ze zmianami wg BI do nr 9/96 ORGBUD W-wa 1999 Instytut Gospodarki Mieszkaniowej Wyd I W-wa Olsztyn r. 2. Opis czynności wchodzących w zakres robót, zasady przedmiarowania wg szczegółowych zapisów zawartych w w/w katalogach i opisie technicznym.. 3. Właściwości materiałów do wykonania robót wg opisu technicznego i rysunków w dokumentacji oraz specyfikacji technicznej 4. W przypadku ustalenia przez Zamawiającego rozliczenia ryczałtowego, przedmiar należy traktować jako materiał pomocniczy ułatwiający oferentom wycenę.

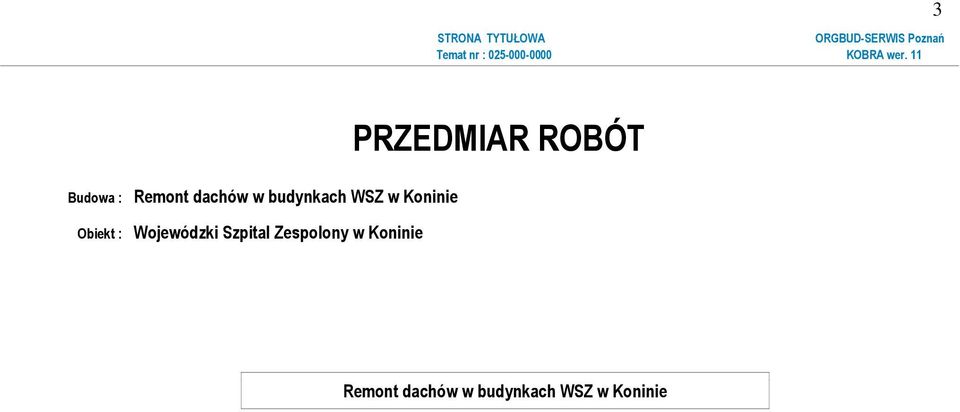

3 STRONA TYTUŁOWA 3 Budowa : Obiekt : Wojewódzki Szpital Zespolony w Koninie

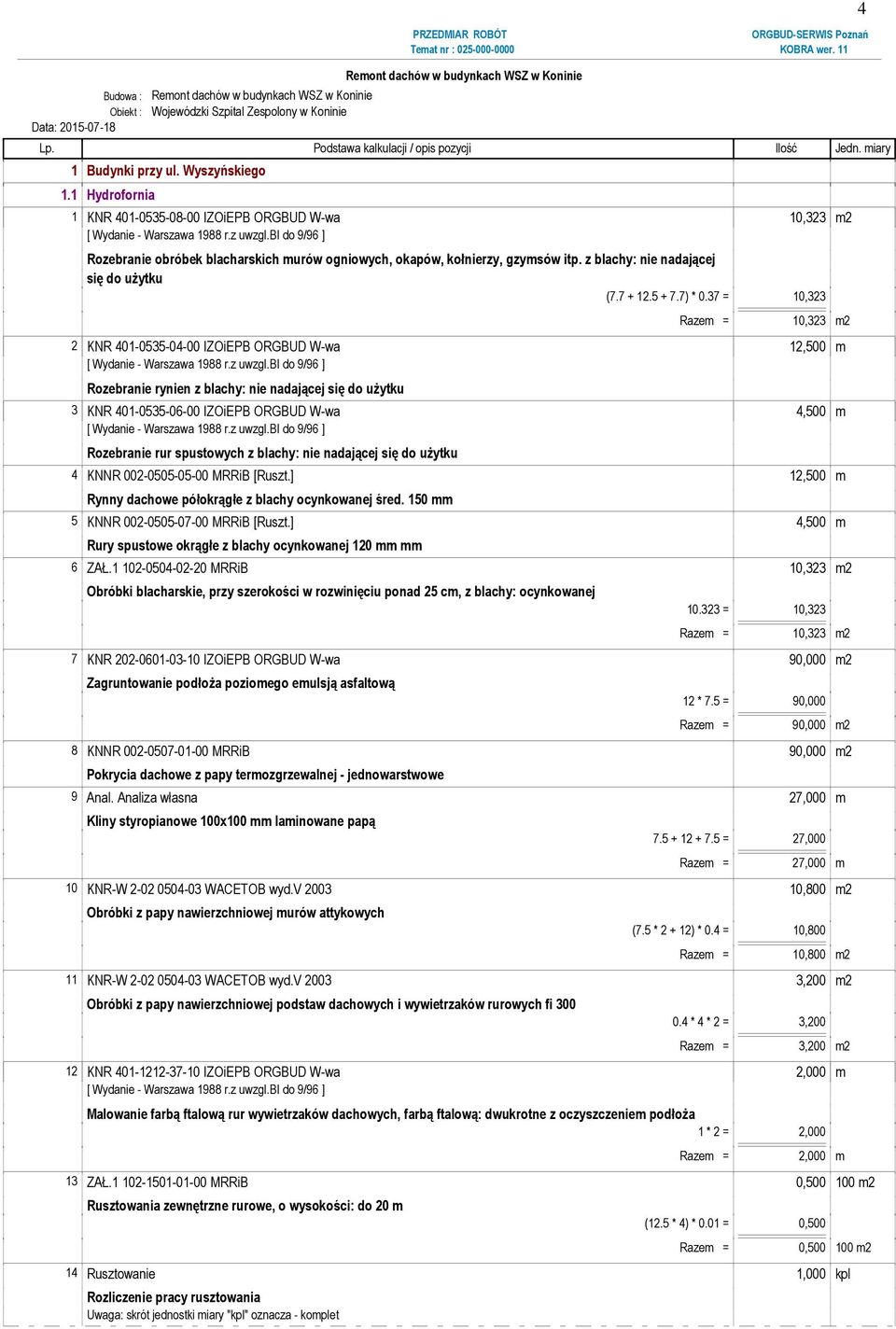

4 Budowa : Obiekt : Wojewódzki Szpital Zespolony w Koninie Data: Budynki przy ul. Wyszyńskiego 1.1 Hydrofornia 1 KNR IZOiEPB ORGBUD W-wa 10,323 m2 Rozebranie obróbek blacharskich murów ogniowych, okapów, kołnierzy, gzymsów itp. z blachy: nie nadającej się do użytku ( ) * 0.37 = 10,323 Razem = 10,323 m2 2 KNR IZOiEPB ORGBUD W-wa 12,500 m Rozebranie rynien z blachy: nie nadającej się do użytku 3 KNR IZOiEPB ORGBUD W-wa 4,500 m Rozebranie rur spustowych z blachy: nie nadającej się do użytku 4 KNNR MRRiB [Ruszt.] 12,500 m Rynny dachowe półokrągłe z blachy ocynkowanej śred. 150 mm 5 KNNR MRRiB [Ruszt.] 4,500 m Rury spustowe okrągłe z blachy ocynkowanej 120 mm mm 6 ZAŁ MRRiB 10,323 m2 Obróbki blacharskie, przy szerokości w rozwinięciu ponad 25 cm, z blachy: ocynkowanej = 10,323 Razem = 10,323 m2 7 KNR IZOiEPB ORGBUD W-wa 90,000 m2 Zagruntowanie podłoża poziomego emulsją asfaltową 12 * 7.5 = 90,000 Razem = 90,000 m2 8 KNNR MRRiB 90,000 m2 Pokrycia dachowe z papy termozgrzewalnej - jednowarstwowe 9 Anal. Analiza własna 27,000 m = 27,000 Razem = 27,000 m 10 KNR-W WACETOB wyd.v ,800 m2 Obróbki z papy nawierzchniowej murów attykowych (7.5 * ) * 0.4 = 10,800 Razem = 10,800 m2 11 KNR-W WACETOB wyd.v ,200 m2 Obróbki z papy nawierzchniowej podstaw dachowych i wywietrzaków rurowych fi * 4 * 2 = 3,200 Razem = 3,200 m2 12 KNR IZOiEPB ORGBUD W-wa 2,000 m Malowanie farbą ftalową rur wywietrzaków dachowych, farbą ftalową: dwukrotne z oczyszczeniem podłoża 1 * 2 = 2,000 Razem = 2,000 m 13 ZAŁ MRRiB 0, m2 Rusztowania zewnętrzne rurowe, o wysokości: do 20 m (12.5 * 4) * 0.01 = 0,500 4 Razem = 0, m2 14 Rusztowanie 1,000 kpl Rozliczenie pracy rusztowania Uwaga: skrót jednostki miary "kpl" oznacza - komplet

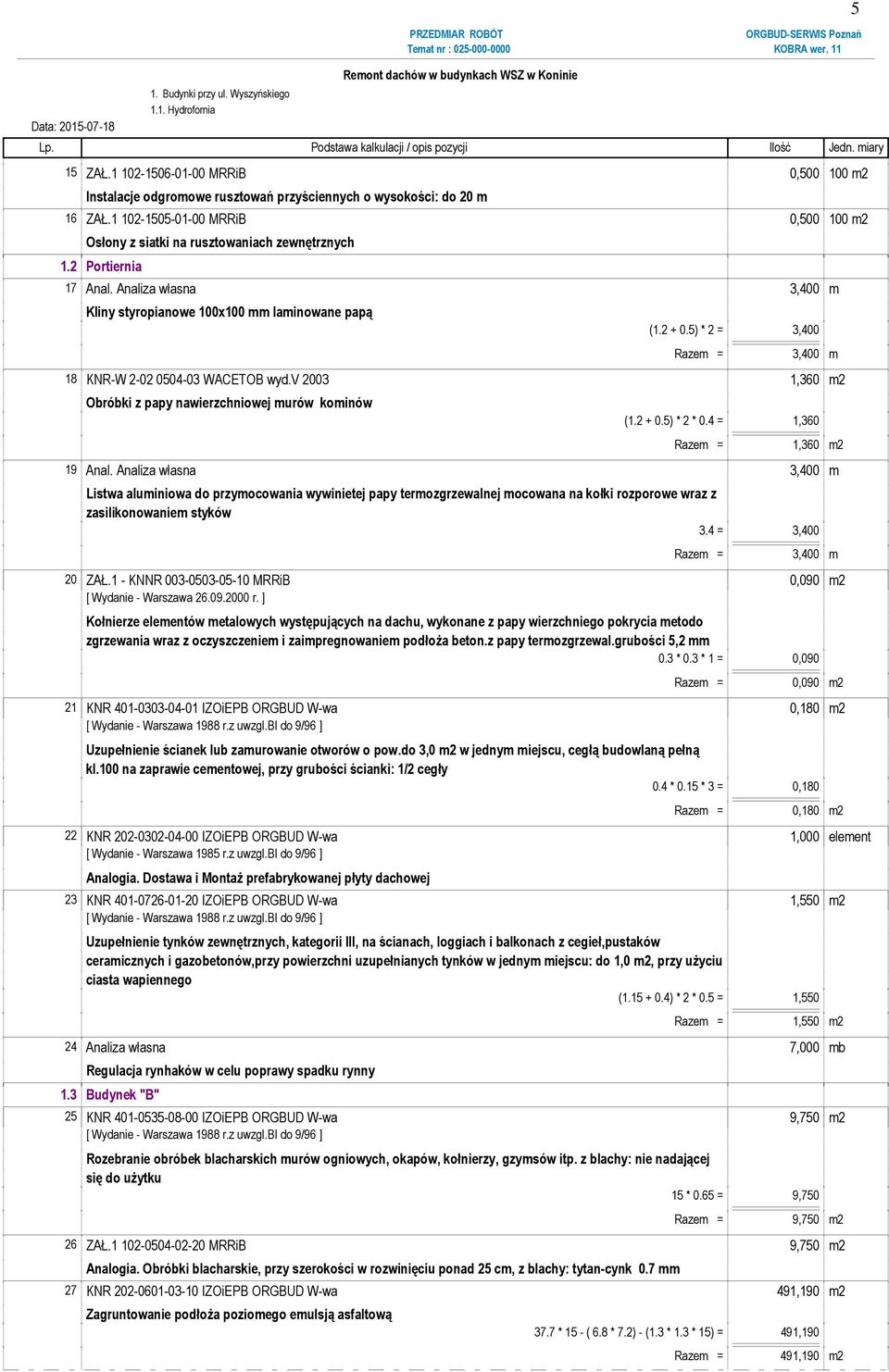

5 Data: Budynki przy ul. Wyszyńskiego 1.1. Hydrofornia 15 ZAŁ MRRiB 0, m2 Instalacje odgromowe rusztowań przyściennych o wysokości: do 20 m 16 ZAŁ MRRiB 0, m2 Osłony z siatki na rusztowaniach zewnętrznych 1.2 Portiernia 17 Anal. Analiza własna 3,400 m ( ) * 2 = 3,400 Razem = 3,400 m 18 KNR-W WACETOB wyd.v ,360 m2 Obróbki z papy nawierzchniowej murów kominów ( ) * 2 * 0.4 = 1,360 Razem = 1,360 m2 19 Anal. Analiza własna 3,400 m Listwa aluminiowa do przymocowania wywinietej papy termozgrzewalnej mocowana na kołki rozporowe wraz z zasilikonowaniem styków 3.4 = 3,400 Razem = 3,400 m 20 ZAŁ.1 - KNNR MRRiB 0,090 m2 [ Wydanie - Warszawa r. ] Kołnierze elementów metalowych występujących na dachu, wykonane z papy wierzchniego pokrycia metodo zgrzewania wraz z oczyszczeniem i zaimpregnowaniem podłoża beton.z papy termozgrzewal.grubości 5,2 mm 0.3 * 0.3 * 1 = 0,090 Razem = 0,090 m2 21 KNR IZOiEPB ORGBUD W-wa 0,180 m2 Uzupełnienie ścianek lub zamurowanie otworów o pow.do 3,0 m2 w jednym miejscu, cegłą budowlaną pełną kl.100 na zaprawie cementowej, przy grubości ścianki: 1/2 cegły 0.4 * 0.15 * 3 = 0,180 Razem = 0,180 m2 22 KNR IZOiEPB ORGBUD W-wa 1,000 element [ Wydanie - Warszawa 1985 r.z uwzgl.bi do 9/96 ] Analogia. Dostawa i Montaż prefabrykowanej płyty dachowej 23 KNR IZOiEPB ORGBUD W-wa 1,550 m2 Uzupełnienie tynków zewnętrznych, kategorii III, na ścianach, loggiach i balkonach z cegieł,pustaków ceramicznych i gazobetonów,przy powierzchni uzupełnianych tynków w jednym miejscu: do 1,0 m2, przy użyciu ciasta wapiennego ( ) * 2 * 0.5 = 1,550 Razem = 1,550 m2 24 Analiza własna 7,000 mb Regulacja rynhaków w celu poprawy spadku rynny 1.3 Budynek "B" 25 KNR IZOiEPB ORGBUD W-wa 9,750 m2 Rozebranie obróbek blacharskich murów ogniowych, okapów, kołnierzy, gzymsów itp. z blachy: nie nadającej się do użytku 15 * 0.65 = 9,750 Razem = 9,750 m2 26 ZAŁ MRRiB 9,750 m2 Analogia. Obróbki blacharskie, przy szerokości w rozwinięciu ponad 25 cm, z blachy: tytan-cynk 0.7 mm 27 KNR IZOiEPB ORGBUD W-wa 491,190 m2 Zagruntowanie podłoża poziomego emulsją asfaltową 37.7 * 15 - ( 6.8 * 7.2) - (1.3 * 1.3 * 15) = 491,190 Razem = 491,190 m2 5

6 Data: Budynki przy ul. Wyszyńskiego 1.3. Budynek "B" 28 KNNR MRRiB 491,190 m2 Pokrycia dachowe z papy termozgrzewalnej - jednowarstwowe 29 Anal. Analiza własna 45,200 m 15 * * = 45,200 Razem = 45,200 m 30 KNR-W WACETOB wyd.v ,080 m2 Obróbki z papy nawierzchniowej murów attykowych i ścian sąsiadów 45.2 * 0.4 = 18,080 Razem = 18,080 m2 31 Anal. Analiza własna 45,200 m Listwa aluminiowa do przymocowania wywinietej papy termozgrzewalnej mocowana na kołki rozporowe wraz z zasilikonowaniem styków 45.2 = 45,200 Razem = 45,200 m 32 KNR-W WACETOB wyd.v ,110 m2 Obróbki z papy nawierzchniowej podstaw dachowych i wywietrzaków rurowych fi * 1.3 * 4 * 0.25 = 19, * 0.3 * 0.3 = 2,610 Razem = 22,110 m2 33 KNR ,000 m [ ORGBUD 1989,biuletyny do ] Wymiana przewodów instalacji uziemiającej i odgromowej z pręta o przekroju do 120 mm2 w ciągu poziomym 38 * = 179,000 Razem = 179,000 m 34 KNR ,000 szt. [ ORGBUD 1989,biuletyny do ] Wymiana wsporników instalacji odgromowej na dachu płaskim krytym papą na betonie 179 / 0.6 = 298 Razem (dokładność wyniku obliczeń do liczby całkowitej) = 298,000 szt. 35 ZAŁ MRRiB 1,000 szt Badania i pomiary instalacji odgromowej: - pierwszy pomiar 36 ZAŁ MRRiB 2,000 szt Badania i pomiary instalacji odgromowej: - każdy następny pomiar 1.4 Pralnia część niska 37 Anal. Analiza własna 41,600 m ( ) * 2 + ( ) * 2 + ( ) * 2 + ( ) * 2 = 41,600 Razem = 41,600 m 38 KNR-W WACETOB wyd.v ,240 m2 Obróbki z papy nawierzchniowej podstaw dachowych i wywietrzaków rurowych fi * 4 * 0.3 * 17 = 12,240 Razem = 12,240 m2 39 KNR-W WACETOB wyd.v ,453 m2 Obróbki z papy nawierzchniowej murów attykowych i kominów ( ) * (( ) * 2 + ( ) * 2 + ( ) * 2 + ( ) * 2) * 0.4 = 16,640 czapki: (1 * 0.5) + (1 * 0.5) + (0.55 * 1.55) + (0.6 * 1.6) = 2,813 Razem = 19,453 m2 40 Anal. Analiza własna 41,600 m Listwa aluminiowa do przymocowania wywinietej papy termozgrzewalnej mocowana na kołki rozporowe wraz z zasilikonowaniem styków 41.6 = 41,600 Razem = 41,600 m 6

7 Data: Budynki przy ul. Wyszyńskiego 1.4. Pralnia część niska 41 ZAŁ.1 - KNNR MRRiB 1,800 m2 [ Wydanie - Warszawa r. ] Kołnierze elementów metalowych występujących na dachu, wykonane z papy wierzchniego pokrycia metodo zgrzewania wraz z oczyszczeniem i zaimpregnowaniem podłoża beton.z papy termozgrzewal.grubości 5,2 mm 0.3 * 0.3 * 20 = 1, Pralnia część wysoka Razem = 1,800 m2 42 Anal. Analiza własna 16,000 m 16 = 16,000 Razem = 16,000 m 43 KNR-W WACETOB wyd.v ,040 m2 Obróbki z papy nawierzchniowej podstaw dachowych i wywietrzaków rurowych fi * 4 * 0.4 * * 4 * 0.6 * 8 = 23,040 Razem = 23,040 m2 44 KNR-W WACETOB wyd.v ,400 m2 Obróbki z papy nawierzchniowej murów attykowych i kominów 16 * 0.4 = 6,400 Razem = 6,400 m2 45 Anal. Analiza własna 16,000 m Listwa aluminiowa do przymocowania wywinietej papy termozgrzewalnej mocowana na kołki rozporowe wraz z zasilikonowaniem styków 16 = 16,000 Razem = 16,000 m 46 ZAŁ.1 - KNNR MRRiB 0,720 m2 [ Wydanie - Warszawa r. ] Kołnierze elementów metalowych występujących na dachu, wykonane z papy wierzchniego pokrycia metodo zgrzewania wraz z oczyszczeniem i zaimpregnowaniem podłoża beton.z papy termozgrzewal.grubości 5,2 mm 0.3 * 0.3 * 8 = 0,720 Razem = 0,720 m2 47 KNR ,000 szt. [ ORGBUD wyd.i 1988,biuletyny do ] Przecinanie poprzeczne palnikiem kątowników 12 * 6 = 72,000 Razem = 72,000 szt ,580 m3 Wywiezienie samochodami skrzyniowymi złomu z rozbieranych konstrukcji stalowej świetlików na odległość do 10 km ( ) * 2 * 3 * 0.05 = 2,580 Razem = 2,580 m3 49 KNR ,580 m3 [ ORGBUD wyd.i 1988,biuletyny do ] Usunięcie z dachu budynku rozebranej konstrukcji stalowej 2.58 = 2,580 Razem = 2,580 m3 50 ZKNR C HENKEL wyd.i ,000 szt. Montaż kotew i kątowników dla osadzenia konstrukcji przekrycia otworu 16 * 2 = 32,000 Razem = 32,000 szt. 51 KNR ,415 m3 drew. [ ORGBUD wyd. spec ] Konstrukcja przekrycia otworu z tarcicy nasyconej/krawędziak 12x12cm/ 0.12 * 0.12 * 3.6 * 8 = 0,415 7 Razem = 0,415 m3 drew.

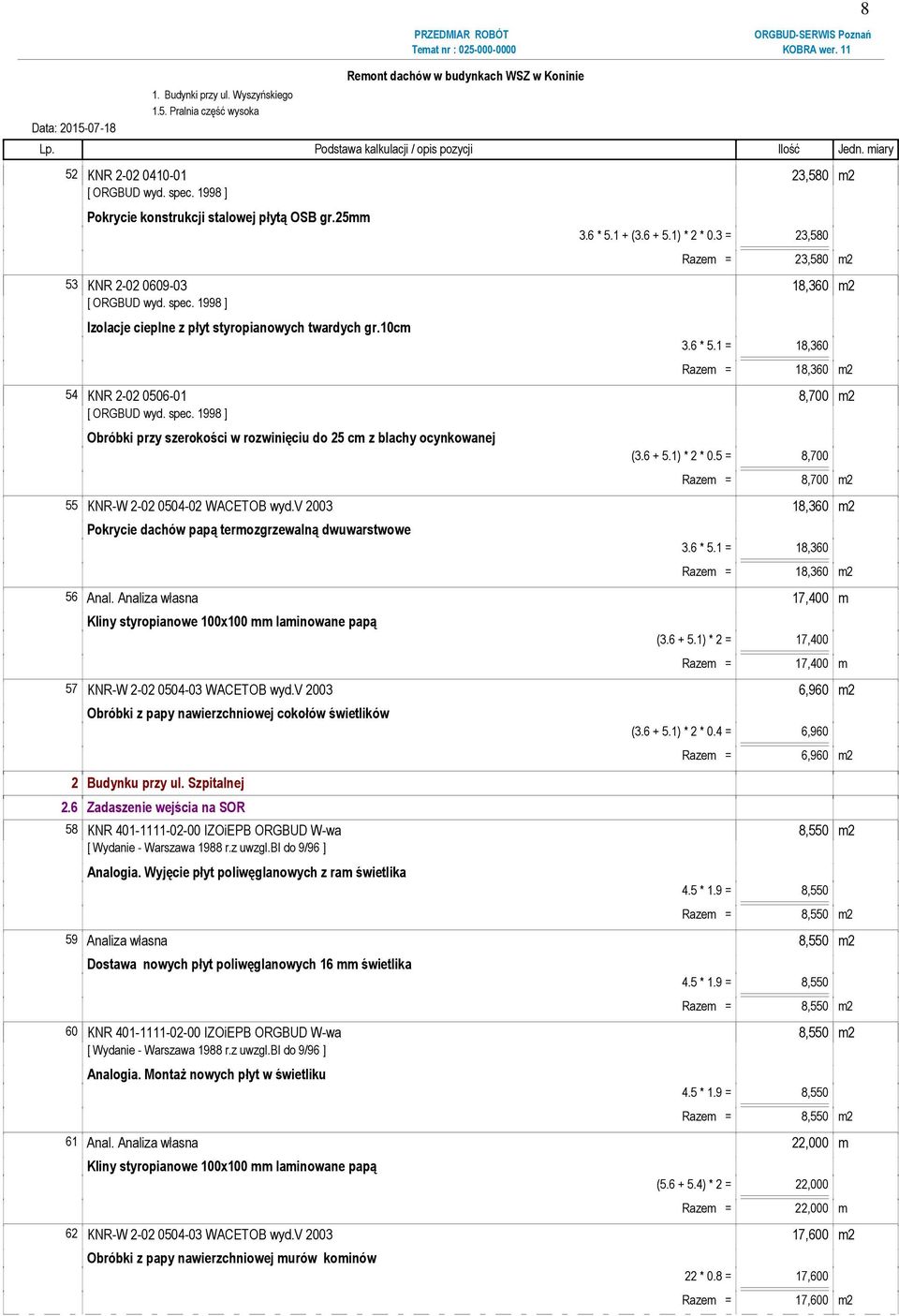

8 Data: Budynki przy ul. Wyszyńskiego 1.5. Pralnia część wysoka 52 KNR ,580 m2 [ ORGBUD wyd. spec ] Pokrycie konstrukcji stalowej płytą OSB gr.25mm 3.6 * ( ) * 2 * 0.3 = 23,580 Razem = 23,580 m2 53 KNR ,360 m2 [ ORGBUD wyd. spec ] Izolacje cieplne z płyt styropianowych twardych gr.10cm 3.6 * 5.1 = 18,360 Razem = 18,360 m2 54 KNR ,700 m2 [ ORGBUD wyd. spec ] Obróbki przy szerokości w rozwinięciu do 25 cm z blachy ocynkowanej ( ) * 2 * 0.5 = 8,700 Razem = 8,700 m2 55 KNR-W WACETOB wyd.v ,360 m2 Pokrycie dachów papą termozgrzewalną dwuwarstwowe 3.6 * 5.1 = 18,360 Razem = 18,360 m2 56 Anal. Analiza własna 17,400 m ( ) * 2 = 17,400 Razem = 17,400 m 57 KNR-W WACETOB wyd.v ,960 m2 Obróbki z papy nawierzchniowej cokołów świetlików 2 Budynku przy ul. Szpitalnej 2.6 Zadaszenie wejścia na SOR ( ) * 2 * 0.4 = 6,960 Razem = 6,960 m2 58 KNR IZOiEPB ORGBUD W-wa 8,550 m2 Analogia. Wyjęcie płyt poliwęglanowych z ram świetlika 4.5 * 1.9 = 8,550 Razem = 8,550 m2 59 Analiza własna 8,550 m2 Dostawa nowych płyt poliwęglanowych 16 mm świetlika 4.5 * 1.9 = 8,550 Razem = 8,550 m2 60 KNR IZOiEPB ORGBUD W-wa 8,550 m2 Analogia. Montaż nowych płyt w świetliku 4.5 * 1.9 = 8,550 Razem = 8,550 m2 61 Anal. Analiza własna 22,000 m ( ) * 2 = 22,000 Razem = 22,000 m 62 KNR-W WACETOB wyd.v ,600 m2 Obróbki z papy nawierzchniowej murów kominów 22 * 0.8 = 17,600 Razem = 17,600 m2 8

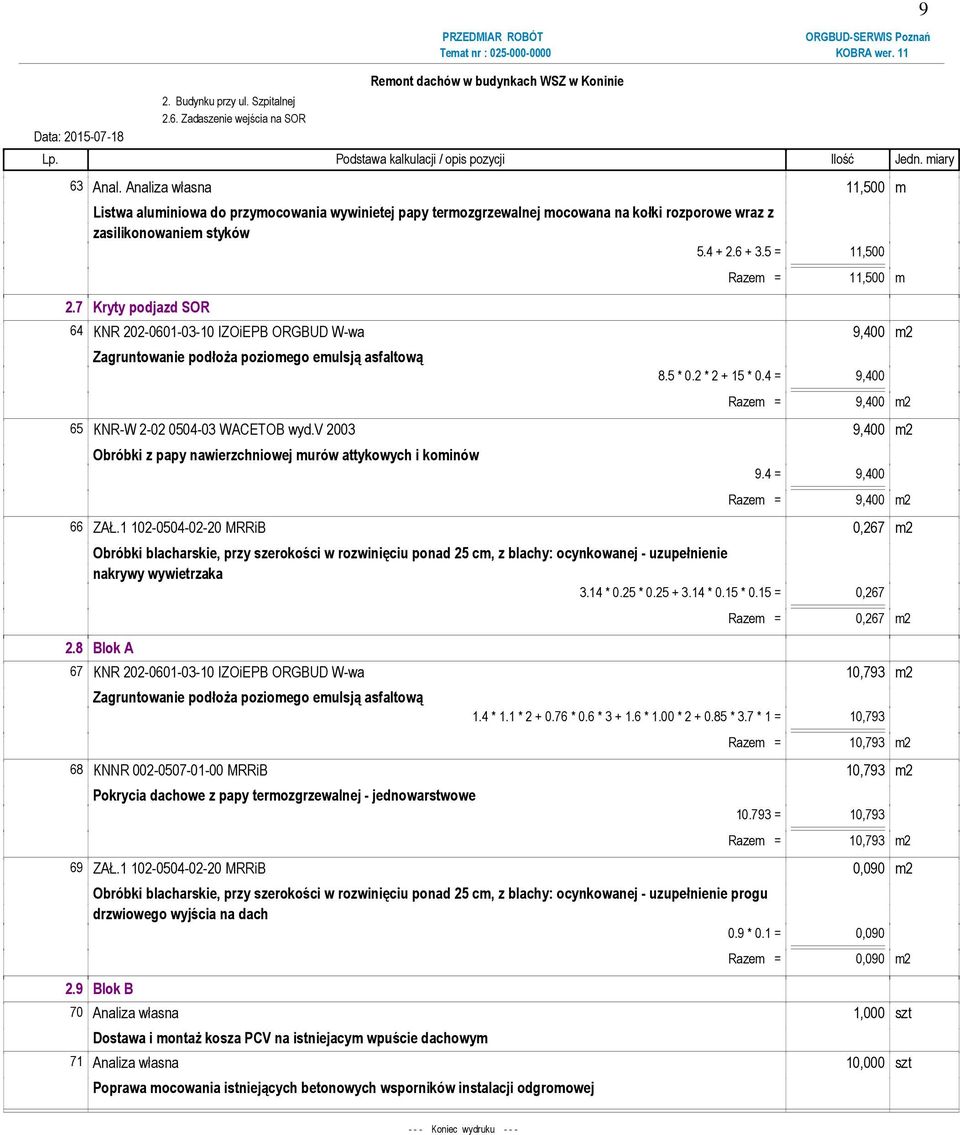

9 Data: Budynku przy ul. Szpitalnej 2.6. Zadaszenie wejścia na SOR 63 Anal. Analiza własna 11,500 m Listwa aluminiowa do przymocowania wywinietej papy termozgrzewalnej mocowana na kołki rozporowe wraz z zasilikonowaniem styków = 11, Kryty podjazd SOR Razem = 11,500 m 64 KNR IZOiEPB ORGBUD W-wa 9,400 m2 Zagruntowanie podłoża poziomego emulsją asfaltową 8.5 * 0.2 * * 0.4 = 9,400 Razem = 9,400 m2 65 KNR-W WACETOB wyd.v ,400 m2 Obróbki z papy nawierzchniowej murów attykowych i kominów 9.4 = 9,400 Razem = 9,400 m2 66 ZAŁ MRRiB 0,267 m2 Obróbki blacharskie, przy szerokości w rozwinięciu ponad 25 cm, z blachy: ocynkowanej - uzupełnienie nakrywy wywietrzaka 3.14 * 0.25 * * 0.15 * 0.15 = 0, Blok A Razem = 0,267 m2 67 KNR IZOiEPB ORGBUD W-wa 10,793 m2 Zagruntowanie podłoża poziomego emulsją asfaltową 1.4 * 1.1 * * 0.6 * * 1.00 * * 3.7 * 1 = 10,793 Razem = 10,793 m2 68 KNNR MRRiB 10,793 m2 Pokrycia dachowe z papy termozgrzewalnej - jednowarstwowe = 10,793 Razem = 10,793 m2 69 ZAŁ MRRiB 0,090 m2 Obróbki blacharskie, przy szerokości w rozwinięciu ponad 25 cm, z blachy: ocynkowanej - uzupełnienie progu drzwiowego wyjścia na dach 0.9 * 0.1 = 0, Blok B Razem = 0,090 m2 70 Analiza własna 1,000 szt Dostawa i montaż kosza PCV na istniejacym wpuście dachowym 71 Analiza własna 10,000 szt Poprawa mocowania istniejących betonowych wsporników instalacji odgromowej Koniec wydruku - - -
