1 CAR HIFI 201 GŁOŚNIK WYSOKOTONOWE GŁOŚNIK NISKOTONOWE WZMACNIACZE

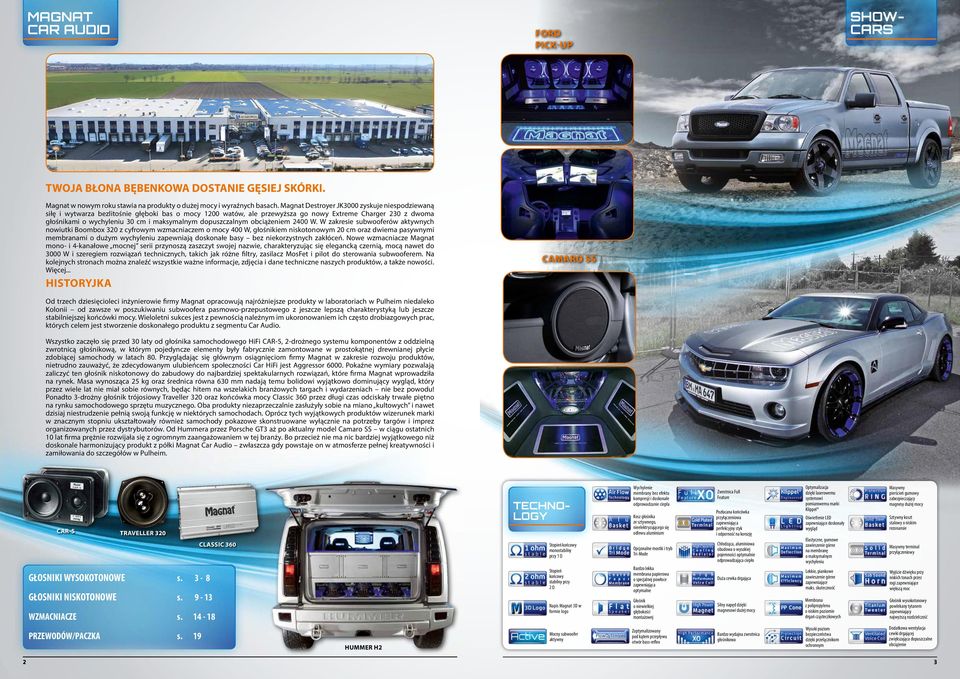

2 MAGNAT CAR AUDIO FORD PICK-UP SHOW- CARS TWOJA BŁONA BĘBENKOWA DOSTANIE GĘSIEJ SKÓRKI. Magnat w nowym roku stawia na produkty o dużej mocy i wyraźnych basach. Magnat Destroyer JK3000 zyskuje niespodziewaną siłę i wytwarza bezlitośnie głęboki bas o mocy 1200 watów, ale przewyższa go nowy Extreme Charger 230 z dwoma głośnikami o wychyleniu 30 cm i maksymalnym dopuszczalnym obciążeniem 200 W. W zakresie subwooferów aktywnych nowiutki Boombox 320 z cyfrowym wzmacniaczem o mocy 00 W, głośnikiem niskotonowym 20 cm oraz dwiema pasywnymi membranami o dużym wychyleniu zapewniają doskonałe basy bez niekorzystnych zakłóceń. Nowe wzmacniacze Magnat mono- i -kanałowe mocnej serii przynoszą zaszczyt swojej nazwie, charakteryzując się elegancką czernią, mocą nawet do 3000 W i szeregiem rozwiązań technicznych, takich jak różne filtry, zasilacz MosFet i pilot do sterowania subwooferem. Na kolejnych stronach można znaleźć wszystkie ważne informacje, zdjęcia i dane techniczne naszych produktów, a także nowości. Więcej... HISTORYJKA Od trzech dziesięcioleci inżynierowie firmy Magnat opracowują najróżniejsze produkty w laboratoriach w Pulheim niedaleko Kolonii od zawsze w poszukiwaniu subwoofera pasmowo-przepustowego z jeszcze lepszą charakterystyką lub jeszcze stabilniejszej końcówki mocy. Wieloletni sukces jest z pewnością należnym im ukoronowaniem ich często drobiazgowych prac, których celem jest stworzenie doskonałego produktu z segmentu Car Audio. Wszystko zaczęło się przed 30 laty od głośnika samochodowego HiFi CAR-5, 2-drożnego systemu komponentów z oddzielną zwrotnicą głośnikową, w którym pojedyncze elementy były fabrycznie zamontowane w prostokątnej drewnianej płycie zdobiącej samochody w latach 80. Przyglądając się głównym osiągnięciom firmy Magnat w zakresie rozwoju produktów, nietrudno zauważyć, że zdecydowanym ulubieńcem społeczności Car HiFi jest Aggressor Pokaźne wymiary pozwalają zaliczyć ten głośnik niskotonowy do zabudowy do najbardziej spektakularnych rozwiązań, które firma Magnat wprowadziła na rynek. Masa wynosząca 25 kg oraz średnica równa 630 mm nadają temu bolidowi wyjątkowo dominujący wygląd, który przez wiele lat nie miał sobie równych, będąc hitem na wszelakich branżowych targach i wydarzeniach nie bez powodu! Ponadto głośnik trójosiowy Traveller 320 oraz końcówka mocy Classic 360 przez długi czas odciskały trwałe piętno na rynku samochodowego sprzętu muzycznego. Oba produkty niezaprzeczalnie zasłużyły sobie na miano kultowych i nawet dzisiaj niestrudzenie pełnią swoją funkcję w niektórych samochodach. Oprócz tych wyjątkowych produktów wizerunek marki w znacznym stopniu ukształtowały również samochody pokazowe skonstruowane wyłącznie na potrzeby targów i imprez organizowanych przez dystrybutorów. Od Hummera przez Porsche GT3 aż po aktualny model Camaro SS w ciągu ostatnich 10 lat firma prężnie rozwijała się z ogromnym zaangażowaniem w tej branży. Bo przecież nie ma nic bardziej wyjątkowego niż doskonale harmonizujący produkt z półki Magnat Car Audio zwłaszcza gdy powstaje on w atmosferze pełnej kreatywności i zamiłowania do szczegółów w Pulheim. CAMARO SS CAR-5 TRAVELLER 320 GŁOSNIKI WYSOKOTONOWE s. 3-8 GŁOSNIKI NISKOTONOWE s WZMACNIACZE s CLASSIC 360 TECHNO- LOGY Stopień końcowy monostabilny przy 1 Ω Stopień końcowy stabilny przy 2 Ω Napis Magnat 3D w formie logo Wychylenie membrany bez efektu kompresji i doskonałe odprowadzanie ciepła Kosz głośnika ze sztywnego, nieelektryzującego się odlewu aluminium Opcjonalne mostki i tryb Tri-Mode Bardzo lekka membrana papierowa o specjalnej powłoce zapewniająca optymalne Głośnik o niewielkiej głębokości montażowej Zwrotnica Full Feature Pozłacana końcówka przyłączeniowa zapewniająca perfekcyjny styk i odporność na korozję Chłodząca, aluminiowa obudowa o wysokiej pojemności optymalnie odprowadzająca ciepło Duża cewka drgająca Silny napęd dzięki magnesowi dużej mocy Optymalizacja dzięki laserowemu systemowi pomiarowemu marki Klippel Oświetlenie LED zapewniające doskonały wygląd Elastyczne, gumowe zawieszenie górne na membranę o maksymalnym wychyleniu Lekkie, piankowe zawieszenie górne zapewniające maks. skuteczność Membrana z polipropylenu o niskim poziomie drgań cząsteczkowych Masywny pierścień gumowy zabezpieczający magnesy dużej mocy Sztywny koszt stalowy o niskim rezonansie Masywny terminal przyłączeniowy Wyjście dźwięku przy niskich tonach przez rogi zapewniające większą moc Głośnik wysokotonowy powlekany tytanem zapewniający najwyższą rozdzielczość PRZEWODÓW/PACZKA s. 19 HUMMER H2 Mocny subwoofer aktywny Zoptymalizowany pod kątem przepływu otwór bass-reflex Bardzo wydajna zwrotnica głośnikowa Wysoki poziom bezpieczeństwa dzięki przełącznikom ochronnym Dodatkowa wentylacja cewki drgającej zwiększająca dopuszczalne obciążenie 2 3

3 REFERENCE SELECTION PRO SELECTION NIEWIELKA GŁĘBOKOŚĆ MONTAŻOWA DZIĘKI WEWNĘTRZNEMU FERRYTOWEMU UKŁADOWI MAGNETYCZNEMU Kosz Euro DIN zapewniając uniwersalne możliwości montażu Stabilny kosz stalowy z czarną powłoką proszkową na wysoki połysk Wysokiej wydajności magnes 100 mm z pierścieniem ochronnym i płytą biegunową powlekaną chromem Dodatkowa wentylacja cewki drgającej zwiększająca dopuszczalne obciążenie i redukująca tłumienie mechaniczne Membrana z polipropylenu o niskim poziomie drgań cząstkowych z powłoką eloksalowaną i ze wzmocnionym obrzeżem Pozłacany terminal głośnikowy śrubowy Wieloczęściowa kratka osłonowa z logo Diamondcut 216: Dual Voice Coil 38 mm and maximum loads Głośnik wysokotonowy 25 mm z teteronu z wielooma akcesoriami montażowymi Osobna zwrotnica głośnikowa 12 db do głośnika niskotonowego i wysokotonowego optymalizująca charakterystykę częstotliwościową Potrójna regulacja poziomu wysokich tonów 693: Głośnik wysokotonowy 19 mm teteronu i głośnik średniotonowy z mylaru powlekany tytanem z aluminiowym kołnierzem Diamond Cut Osobna zwrotnica głośnikowa 6 db do głośnika niskotonowego i wysokotonowego optymalizująca charakterystykę częstotliwościową WYSOKIEJ WYDAJNOŚCI MAGNES 100 MM Z PIERŚCIENIEM OCHRONNYM I PŁYTĄ BIEGUNOWĄ POWLEKANĄ CHROMEM Kosz Euro DIN zapewniający uniwersalny montaż Niewielka głębokość montażowa dzięki wewnętrznemu ferrytowemu układowi magnetycznemu Dodatkowa wentylacja cewki głośnika zwiększa obciążalność i zmniejsza tłumienie mechaniczne Lekka membrana celulozowa i piankowe zawieszenie górne zapewniające maksymalną sprawność Potrójna regulacja poziomu wysokich tonów Stabilny kosz stalowy z czarną powłoką proszkową na wysoki połysk Wieloczęściowa kratka osłonowa z logo Diamondcut 216/213: Głośnik wysokotonowy 19 mm z teteronu z wielooma akcesoriami montażowymi Osobna zwrotnica głośnikowa 12 db do głośnika niskotonowego i wysokotonowego optymalizująca charakterystykę częstotliwościową 162/132/102: Głośnik wysokotonowy 25 mm z teteronu z wielooma Osobna zwrotnica głośnikowa 6 db KA NIEWIEL ŚĆ O K GŁĘBO WA O Ż MONTA m 37-5 m LEKKA MEMBRANA CELULOZOWA I PIANKOWE ZAWIESZENIE GÓRNE ZAPEWNIAJĄCE MAKSYMALNĄ SPRAWNOŚĆ Pro Selection mm Reference Selection 216 Reference Selection 693 STABILNY KOSZ STALOWY Z CZARNĄ POWŁOKĄ PROSZKOWĄ NA WYSOKI POŁYSK 5 mm MEMBRANA Z POLIPROPYLENU O POWŁOKĄ ELOKSALOWANĄ I ZE WZMOCNIONYM OBRZEŻEM Pro Selection 132 STABILNY KOSZ STALOWY Z CZARNĄ POWŁOKĄ PROSZKOWĄ NA WYSOKI POŁYSK Reference Selection 216 Reference Selection 693 Pro Selection 216 Pro Selection 213 Pro Selection 162 Pro Selection 132 System System Multi-axial Kapacita zvládání výkonu (W) 150/ /600 Kapacita zvládání výkonu (W) 120/80 100/00 100/00 80/320 60/20 Impedancja (Ω) Zakres częstotliwości (Hz) Częstotliwość przejścia (Hz) Czułość (db) Impedancja (Ω) Pro Selection Zakres częstotliwości (Hz) / Częstotliwość przejścia (Hz) 92 Czułość (db) 89 DIN-Ø (mm) TT 165/HT 19 TT 130/HT Wycięcie (mm) TT 13/HT 6 TT 118/HT Głębokość montażowa (mm) TT 5/HT 20 TT 2/HT DIN-Ø (mm) TT 165/HT 25 6 x 9 Wycięcie (mm) TT 12/HT x 221 Głębokość montażowa (mm) TT 73/HT 2 7 5

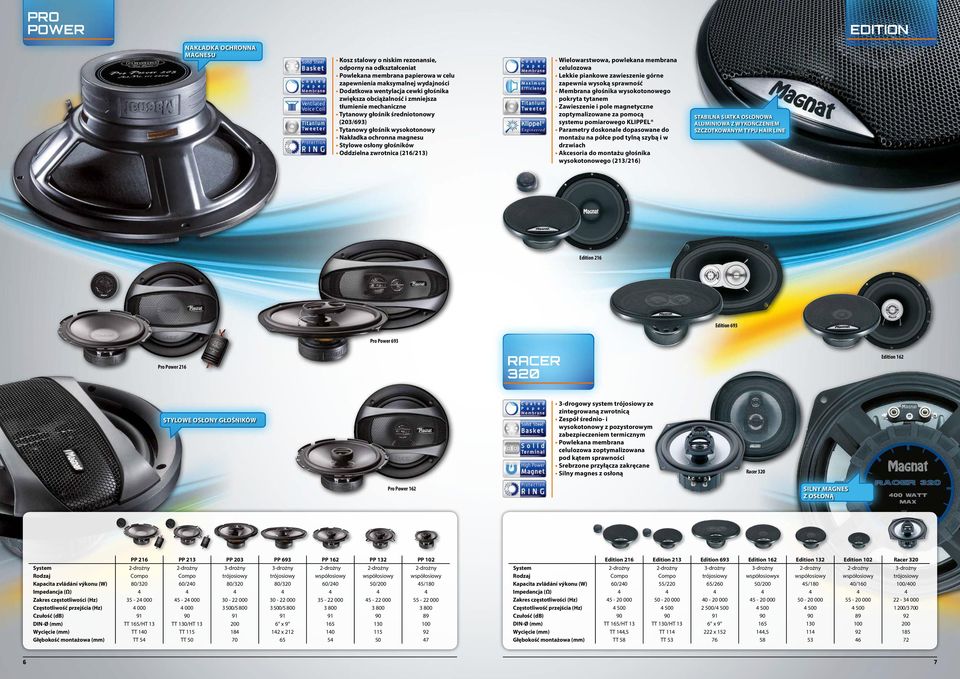

4 PRO POWER EDITION NAKŁADKA OCHRONNA MAGNESU Kosz stalowy o niskim rezonansie, odporny na odkształceniat Powlekana membrana papierowa w celu zapewnienia maksymalnej wydajności Dodatkowa wentylacja cewki głośnika zwiększa obciążalność i zmniejsza tłumienie mechaniczne Tytanowy głośnik średniotonowy (203/693) Tytanowy głośnik wysokotonowy Nakładka ochronna magnesu Stylowe osłony głośników Oddzielna zwrotnica (216/213) Wielowarstwowa, powlekana membrana celulozowa Lekkie piankowe zawieszenie górne zapewnia wysoką sprawność Membrana głośnika wysokotonowego pokryta tytanem Zawieszenie i pole magnetyczne zoptymalizowane za pomocą systemu pomiarowego KLIPPEL Parametry doskonale dopasowane do montażu na półce pod tylną szybą i w drzwiach Akcesoria do montażu głośnika wysokotonowego (213/216) STABILNA SIATKA OSŁONOWA ALUMINIOWA Z WYKOŃCZENIEM SZCZOTKOWANYM TYPU HAIR LINE Edition 216 Edition 693 Pro Power 693 RACER 320 Pro Power 216 Edition drogowy system trójosiowy ze zintegrowaną zwrotnicą Zespół średnio- i wysokotonowy z pozystorowym zabezpieczeniem termicznym Powlekana membrana celulozowa zoptymalizowana pod kątem sprawności Srebrzone przyłącza zakręcane Silny magnes z osłoną STYLOWE OSŁONY GŁOŚNIKÓW Racer 320 SILNY MAGNES Z OSŁONĄ Pro Power 162 System Kapacita zvládání výkonu (W) Impedancja (Ω) Zakres częstotliwości (Hz) Częstotliwość przejścia (Hz) Czułość (db) DIN-Ø (mm) Wycięcie (mm) Głębokość montażowa (mm) 6 PP / TT 165/HT 13 TT 10 TT 5 PP / TT 130/HT 13 TT 115 TT 50 PP 203 trójosiowy 80/ / PP 693 trójosiowy 80/ / x 9 12 x PP / PP / PP 102 5/ System Kapacita zvládání výkonu (W) Impedancja (Ω) Zakres częstotliwości (Hz) Częstotliwość przejścia (Hz) Czułość (db) DIN-Ø (mm) Wycięcie (mm) Głębokość montażowa (mm) Edition / TT 165/HT 13 TT 1,5 TT 58 Edition / TT 130/HT 13 TT 11 TT 53 Edition 693 trójosiowy 65/ / x x Edition 162 x 50/ ,5 58 Edition 132 5/ Edition 102 0/ Racer 320 trójosiowy 100/ /

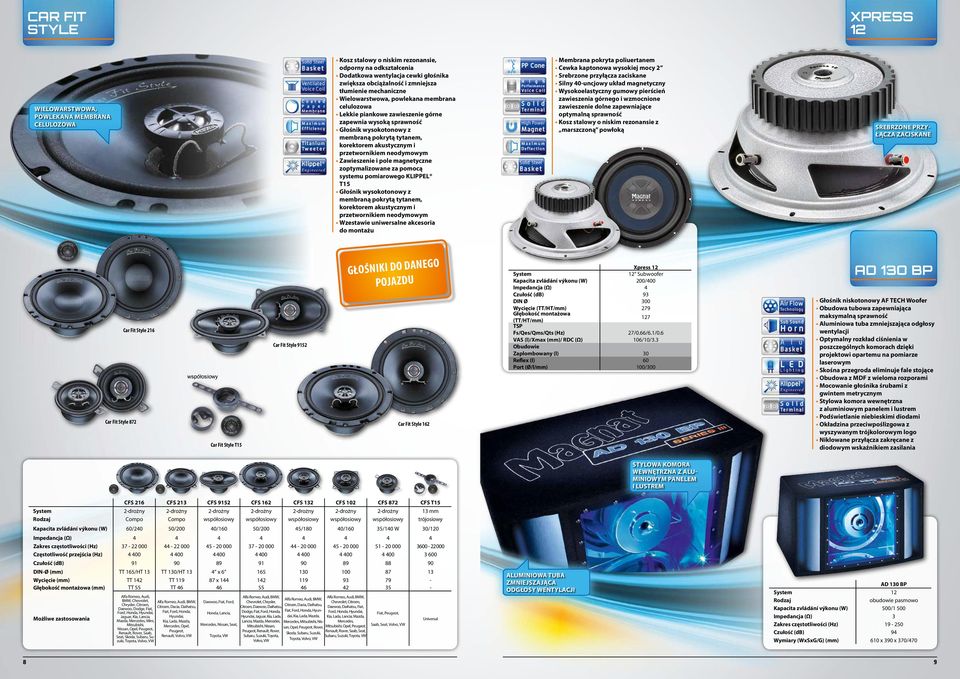

5 CAR FIT STYLE XPRESS 12 WIELOWARSTWOWA, POWLEKANA MEMBRANA CELULOZOWA Kosz stalowy o niskim rezonansie, odporny na odkształcenia Dodatkowa wentylacja cewki głośnika zwiększa obciążalność i zmniejsza tłumienie mechaniczne Wielowarstwowa, powlekana membrana celulozowa Lekkie piankowe zawieszenie górne zapewnia wysoką sprawność Głośnik wysokotonowy z membraną pokrytą tytanem, korektorem akustycznym i przetwornikiem neodymowym Zawieszenie i pole magnetyczne zoptymalizowane za pomocą systemu pomiarowego KLIPPEL T15 Głośnik wysokotonowy z membraną pokrytą tytanem, korektorem akustycznym i przetwornikiem neodymowym Wzestawie uniwersalne akcesoria do montażu Membrana pokryta poliuertanem Cewka kaptonowa wysokiej mocy 2 Srebrzone przyłącza zaciskane Silny 0-uncjowy układ magnetyczny Wysokoelastyczny gumowy pierścień zawieszenia górnego i wzmocnione zawieszenie dolne zapewniające optymalną sprawność Kosz stalowy o niskim rezonansie z marszczoną powłoką SREBRZONE PRZY- ŁĄCZA ZACISKANE Car Fit Style 216 Car Fit Style 52 Car Fit Style 872 Car Fit Style 162 Car Fit Style T15 GŁOŚNIKI DO DANEGO POJAZDU Xpress 12 System 12 Subwoofer Kapacita zvládání výkonu (W) 200/00 Impedancja (Ω) Czułość (db) 93 DIN Ø 300 Wycięcie (TT/HT/mm) 279 Głębokość montażowa (TT/HT/mm) 127 TSP Fs/Qes/Qms/Qts (Hz) 27/0.66/6.1/0.6 VAS (l)/xmax (mm)/ RDC (Ω) 106/10/3.3 Obudowie Zaplombowany (l) 30 Reflex (l) 60 Port (Ø/l/mm) 100/300 AD 13O BP Głośnik niskotonowy AF TECH Woofer Obudowa tubowa zapewniająca maksymalną sprawność Aluminiowa tuba zmniejszająca odgłosy wentylacji Optymalny rozkład ciśnienia w poszczególnych komorach dzięki projektowi opartemu na pomiarze laserowym Skośna przegroda eliminuje fale stojące Obudowa z MDF z wieloma rozporami Mocowanie głośnika śrubami z gwintem metrycznym Stylowa komora wewnętrzna z aluminiowym panelem i lustrem Podświetlanie niebieskimi diodami Okładzina przeciwpoślizgowa z wyszywanym trójkolorowym logo Niklowane przyłącza zakręcane z diodowym wskaźnikiem zasilania STYLOWA KOMORA WEWNĘTRZNA Z ALU- MINIOWYM PANELEM I LUSTREM CFS 216 CFS 213 CFS 52 CFS 162 CFS 132 CFS 102 CFS 872 CFS T15 System 13 mm trójosiowy Kapacita zvládání výkonu (W) 60/20 50/200 0/160 50/200 5/180 0/160 35/10 W 30/120 Impedancja (Ω) Zakres częstotliwości (Hz) Częstotliwość przejścia (Hz) Czułość (db) DIN-Ø (mm) TT 165/HT 13 TT 130/HT 13 x Wycięcie (mm) TT 12 TT x Głębokość montażowa (mm) TT 55 TT Możliwe zastosowania Alfa Romeo, Audi, BMW, Chevrolet, Alfa Romeo, Audi, BMW, Chrysler, Citroen, Daewoo, Dodge, Fiat, Citroen, Dacia, Daihatsu, Ford, Honda, Hyundai, Fiat, Ford, Honda, Jaguar, Kia, Lancia, Hyundai, Mazda, Mercedes, Mini, Kia, Lada, Mazda, Mitsubishi, Mercedes, Opel, Nissan, Opel, Peugeot, Renault, Rover, Saab, Peugeot, Seat, Skoda, Subaru, Suzuki, Toyota, Volvo, Renault, Volvo, VW VW Daewoo, Fiat, Ford, Honda, Lancia, Mercedes, Nissan, Seat, Toyota, VW Alfa Romeo, Audi, BMW, Chevrolet, Chrysler, Citroen, Daewoo, Daihatsu, Dodge, Fiat, Ford, Honda, Hyundai, Jaguar, Kia, Lada, Lancia, Mazda, Mercedes, Mitsubishi, Nissan, Peugeot, Renault, Rover, Subaru, Suzuki, Toyota, Volvo, VW Alfa Romeo, Audi, BMW, Citroen, Dacia, Daihatsu, Fiat, Ford, Honda, Hyundai, Kia, Lada, Mazda, Mercedes, Mitsubishi, Nissan, Opel, Peugeot, Rover, Skoda, Subaru, Suzuki, Toyota, Volvo, VW Alfa Romeo, Audi, BMW, Chevrolet, Citroen, Daewoo, Daihatsu, Fiat, Ford, Honda, Hyundai, Kia, Lada, Lancia, Mazda, Mercedes, Mitsubishi, Opel, Peugeot, Renault, Rover, Saab, Seat, Subaru, Suzuki, Toyota, VW Fiat, Peugeot, Saab, Seat, Volvo, VW Universal ALUMINIOWA TUBA ZMNIEJSZAJĄCA ODGŁOSY WENTYLACJI AD 130 BP System 12 obudowie pasmowo Kapacita zvládání výkonu (W) 500/1 500 Impedancja (Ω) 3 Zakres częstotliwości (Hz) Czułość (db) 9 Wymiary (WxSxG/G) (mm) 610 x 3 x 370/70 8 9

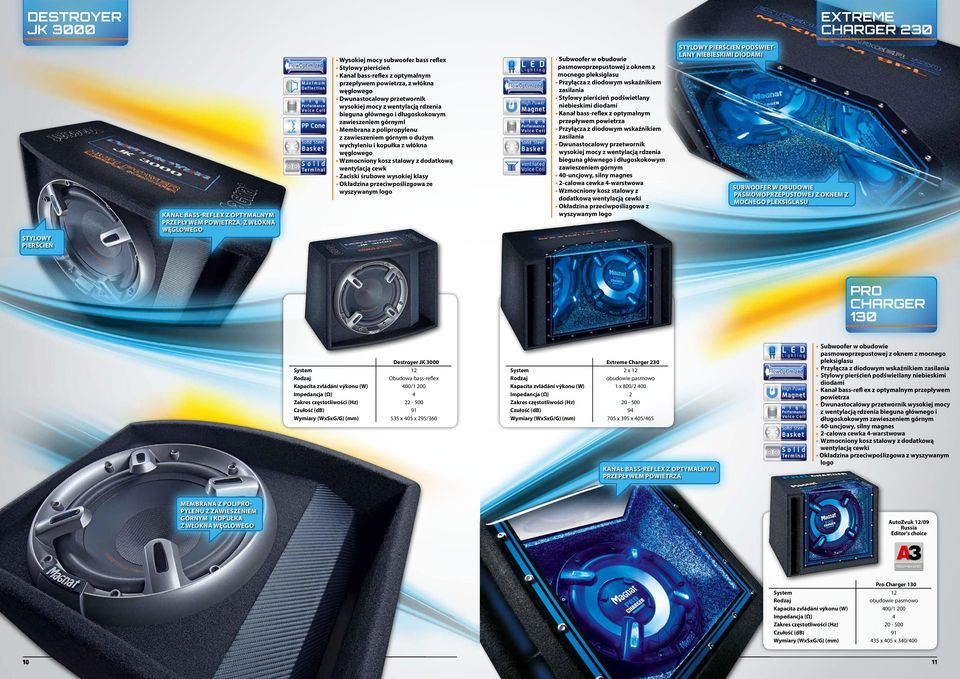

6 DESTROYER JK 3000 EXTREME CHARGER 230 STYLOWY PIERŚCIEŃ KANAŁ BASS-REFLEX Z OPTYMALNYM PRZEPŁYWEM POWIETRZA, Z WŁÓKNA WĘGLOWEGO Wysokiej mocy subwoofer bass reflex Stylowy pierścień Kanał bass-reflex z optymalnym przepływem powietrza, z włókna węglowego Dwunastocalowy przetwornik wysokiej mocy z wentylacją rdzenia bieguna głównego i długoskokowym zawieszeniem górnyml Membrana z polipropylenu z zawieszeniem górnym o dużym wychyleniu i kopułka z włókna węglowego Wzmocniony kosz stalowy z dodatkową wentylacją cewk Zaciski śrubowe wysokiej klasy Okładzina przeciwpoślizgowa ze wyszywanym logo Subwoofer w obudowie pasmowoprzepustowej z oknem z mocnego pleksiglasu Przyłącza z diodowym wskaźnikiem zasilania Stylowy pierścień podświetlany niebieskimi diodami Kanał bass-reflex z optymalnym przepływem powietrza Przyłącza z diodowym wskaźnikiem zasilania Dwunastocalowy przetwornik wysokiej mocy z wentylacją rdzenia bieguna głównego i długoskokowym zawieszeniem górnym 0-uncjowy, silny magnes 2-calowa cewka -warstwowa Wzmocniony kosz stalowy z dodatkową wentylacją cewki Okładzina przeciwpoślizgowa z wyszywanym logo STYLOWY PIERŚCIEŃ PODŚWIET- LANY NIEBIESKIMI DIODAMI SUBWOOFER W OBUDOWIE PASMOWOPRZEPUSTOWEJ Z OKNEM Z MOCNEGO PLEKSIGLASU PRO CHARGER 130 Destroyer JK 3000 System 12 Obudowa bass-reflex Kapacita zvládání výkonu (W) 00/1 200 Impedancja (Ω) Zakres częstotliwości (Hz) Czułość (db) Wymiary (WxSxG/G) (mm) 535 x 05 x 295/360 Extreme Charger 230 System 2 x 12 obudowie pasmowo Kapacita zvládání výkonu (W) 1 x 800/2 00 Impedancja (Ω) 2 Zakres częstotliwości (Hz) Czułość (db) 9 Wymiary (WxSxG/G) (mm) 705 x 395 x 05/65 KANAŁ BASS-REFLEX Z OPTYMALNYM PRZEPŁYWEM POWIETRZA Subwoofer w obudowie pasmowoprzepustowej z oknem z mocnego pleksiglasu Przyłącza z diodowym wskaźnikiem zasilania Stylowy pierścień podświetlany niebieskimi diodami Kanał bass-refl ex z optymalnym przepływem powietrza Dwunastocalowy przetwornik wysokiej mocy z wentylacją rdzenia bieguna głównego i długoskokowym zawieszeniem górnym 0-uncjowy, silny magnes 2-calowa cewka -warstwowa Wzmocniony kosz stalowy z dodatkową wentylacją cewki Okładzina przeciwpoślizgowa z wyszywanym logo MEMBRANA Z POLIPRO- PYLENU Z ZAWIESZENIEM GÓRNYM I KOPUŁKA Z WŁÓKNA WĘGLOWEGO AutoZvuk 12/09 Russia Editor s choice Pro Charger 130 System 12 obudowie pasmowo Kapacita zvládání výkonu (W) 00/1 200 Impedancja (Ω) Zakres częstotliwości (Hz) Czułość (db) Wymiary (WxSxG/G) (mm) 35 x 05 x 30/

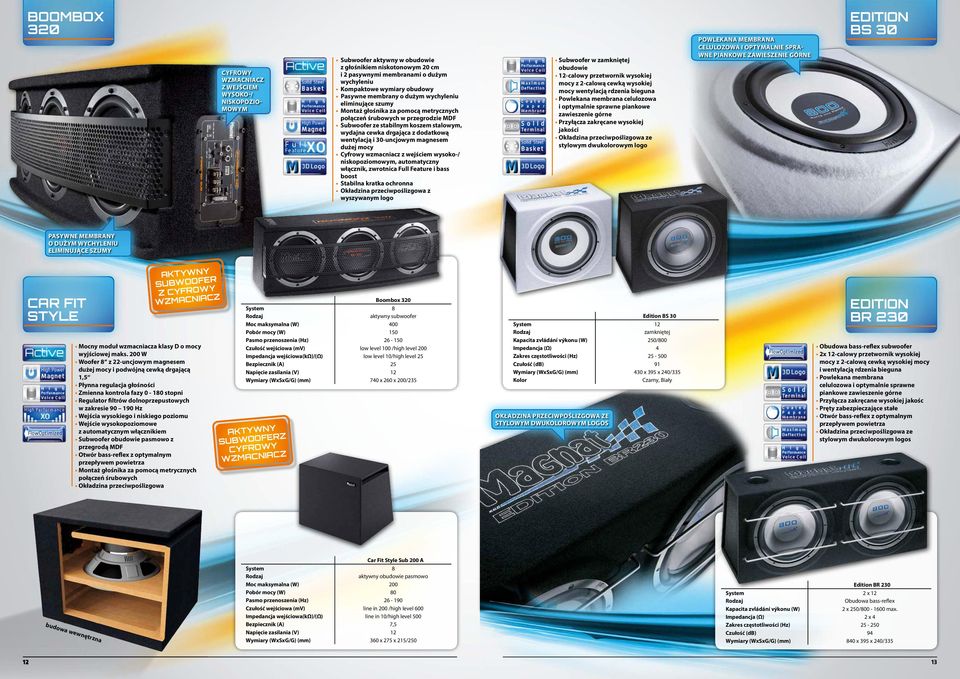

7 BOOMBOX 320 CYFROWY WZMACNIACZ Z WEJŚCIEM WYSOKO-/ NISKOPOZIO- MOWYM Subwoofer aktywny w obudowie z głośnikiem niskotonowym 20 cm i 2 pasywnymi membranami o dużym wychyleniu Kompaktowe wymiary obudowy Pasywne membrany o dużym wychyleniu eliminujące szumy Montaż głośnika za pomocą metrycznych połączeń śrubowych w przegrodzie MDF Subwoofer ze stabilnym koszem stalowym, wydajna cewka drgająca z dodatkową wentylacją i 30-uncjowym magnesem dużej mocy Cyfrowy wzmacniacz z wejściem wysoko-/ niskopoziomowym, automatyczny włącznik, zwrotnica Full Feature i bass boost Stabilna kratka ochronna Okładzina przeciwpoślizgowa z wyszywanym logo Subwoofer w zamkniętej obudowie 12-calowy przetwornik wysokiej mocy z 2-calową cewką wysokiej mocy wentylacją rdzenia bieguna Powlekana membrana celulozowa i optymalnie sprawne piankowe zawieszenie górne Przyłącza zakręcane wysokiej jakości Okładzina przeciwpoślizgowa ze stylowym dwukolorowym logo POWLEKANA MEMBRANA CELULOZOWA I OPTYMALNIE SPRA- WNE PIANKOWE ZAWIESZENIE GÓRNE EDITION BS 30 PASYWNE MEMBRANY O DUŻYM WYCHYLENIU ELIMINUJĄCE SZUMY CAR FIT STYLE AKTYWNY SUBWOOFER Z CYFROWY WZMACNIACZ Mocny moduł wzmacniacza klasy D o mocy wyjściowej maks. 200 W Woofer 8 z 22-uncjowym magnesem dużej mocy i podwójną cewką drgającą 1,5 Płynna regulacja głośności Zmienna kontrola fazy stopni Regulator filtrów dolnoprzepustowych w zakresie 1 Hz Wejścia wysokiego i niskiego poziomu Wejście wysokopoziomowe z automatycznym włącznikiem Subwoofer obudowie pasmowo z przegrodą MDF Otwór bass-reflex z optymalnym przepływem powietrza Montaż głośnika za pomocą metrycznych połączeń śrubowych Okładzina przeciwpoślizgowa Boombox 320 System 8 aktywny subwoofer Moc maksymalna (W) 00 Pobór mocy (W) 150 Pasmo przenoszenia (Hz) Czułość wejściowa (mv) low level 100 /high level 200 Impedancja wejściowa(kω)/(ω) low level 10/high level 25 Bezpiecznik (A) 25 Napięcie zasilania (V) 12 Wymiary (WxSxG/G) (mm) 70 x 260 x 200/235 AKTYWNY SUBWOOFERZ CYFROWY WZMACNIACZ Edition BS 30 System 12 zamkniętej Kapacita zvládání výkonu (W) 250/800 Impedancja (Ω) Zakres częstotliwości (Hz) Czułość (db) Wymiary (WxSxG/G) (mm) 30 x 395 x 20/335 Kolor Czarny, Biały OKŁADZINA PRZECIWPOŚLIZGOWA ZE STYLOWYM DWUKOLOROWYM LOGOS EDITION BR 230 Obudowa bass-reflex subwoofer 2x 12-calowy przetwornik wysokiej mocy z 2-calową cewką wysokiej mocy i wentylacją rdzenia bieguna Powlekana membrana celulozowa i optymalnie sprawne piankowe zawieszenie górne Przyłącza zakręcane wysokiej jakośc Pręty zabezpieczające stałe Otwór bass-reflex z optymalnym przepływem powietrza Okładzina przeciwpoślizgowa ze stylowym dwukolorowym logos budowa wewnętrzna Car Fit Style Sub 200 A System 8 aktywny obudowie pasmowo Moc maksymalna (W) 200 Pobór mocy (W) 80 Pasmo przenoszenia (Hz) 26-1 Czułość wejściowa (mv) line in 200 /high level 600 Impedancja wejściowa(kω)/(ω) line in 10/high level 500 Bezpiecznik (A) 7,5 Napięcie zasilania (V) 12 Wymiary (WxSxG/G) (mm) 360 x 275 x 215/250 Edition BR 230 System 2 x 12 Obudowa bass-reflex Kapacita zvládání výkonu (W) 2 x 250/ max. Impedancja (Ω) 2 x Zakres częstotliwości (Hz) Czułość (db) 9 Wymiary (WxSxG/G) (mm) 80 x 395 x 20/

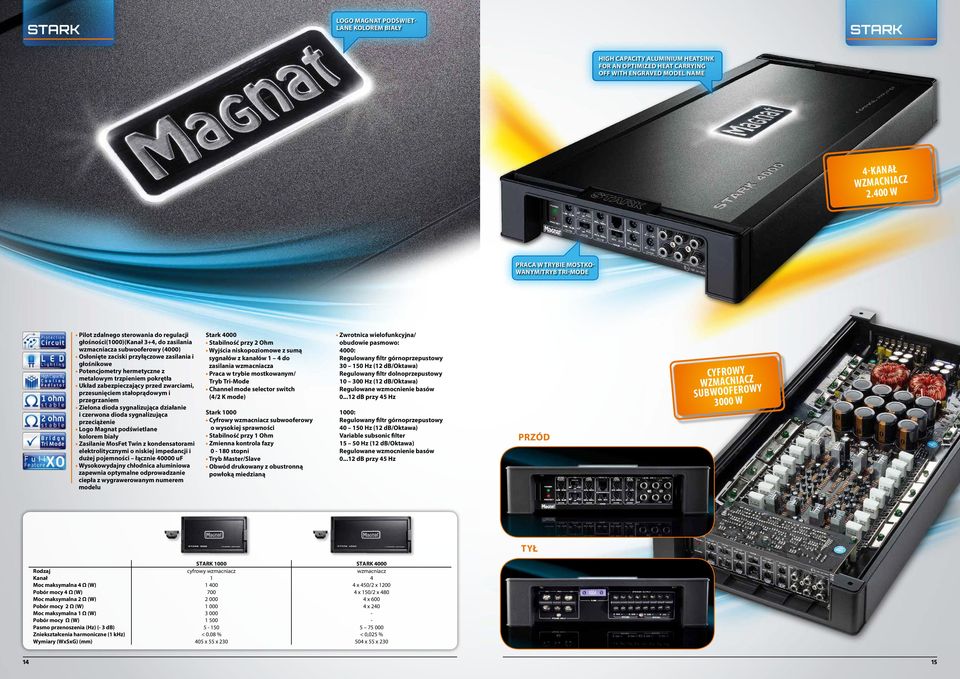

8 STARK LOGO MAGNAT PODŚWIET- LANE KOLOREM BIAŁY STARK HIGH CAPACITY ALUMINIUM HEATSINK FOR AN OPTIMIZED HEAT CARRYING OFF WITH ENGRAVED MODEL NAME -KANAŁ WZMACNIACZ 2.00 W PRACA W TRYBIE MOSTKO- WANYM/TRYB TRI-MODE Pilot zdalnego sterowania do regulacji głośności(1000)(kanał 3+, do zasilania wzmacniacza subwooferowy (000) Osłonięte zaciski przyłączowe zasilania i głośnikowe Potencjometry hermetyczne z metalowym trzpieniem pokrętła Układ zabezpieczający przed zwarciami, przesunięciem stałoprądowym i przegrzaniem Zielona dioda sygnalizująca działanie i czerwona dioda sygnalizująca przeciążenie Logo Magnat podświetlane kolorem biały Zasilanie MosFet Twin z kondensatorami elektrolitycznymi o niskiej impedancji i dużej pojemności łącznie 0000 uf Wysokowydajny chłodnica aluminiowa zapewnia optymalne odprowadzanie ciepła z wygrawerowanym numerem modelu Stark 000 Stabilność przy 2 Ohm Wyjścia niskopoziomowe z sumą sygnałów z kanałów 1 do zasilania wzmacniacza Praca w trybie mostkowanym/ Tryb Tri-Mode Channel mode selector switch (/2 K mode) Stark 1000 Cyfrowy wzmacniacz subwooferowy o wysokiej sprawności Stabilność przy 1 Ohm Zmienna kontrola fazy stopni Tryb Master/Slave Obwód drukowany z obustronną powłoką miedzianą Zwrotnica wielofunkcyjna/ obudowie pasmowo: 000: Regulowany filtr górnoprzepustowy Hz (12 db/oktawa) Regulowany filtr dolnoprzepustowy Hz (12 db/oktawa) db przy 5 Hz 1000: Regulowany filtr górnoprzepustowy Hz (12 db/oktawa) Variable subsonic filter Hz (12 db/oktawa) db przy 5 Hz PRZÓD CYFROWY WZMACNIACZ SUBWOOFEROWY 3000 W TYŁ STARK 1000 STARK 000 cyfrowy wzmacniacz wzmacniacz Kanał 1 Moc maksymalna Ω (W) 1 00 x 50/2 x 1200 Pobór mocy Ω (W) 700 x 150/2 x 80 Moc maksymalna 2 Ω (W) x 600 Pobór mocy 2 Ω (W) x 20 Moc maksymalna 1 Ω (W) Pobór mocy Ω (W) Pasmo przenoszenia (Hz) (- 3 db) Zniekształcenia harmoniczne (1 khz) < 0.08 % < 0,025 % Wymiary (WxSxG) (mm) 05 x 55 x x 55 x

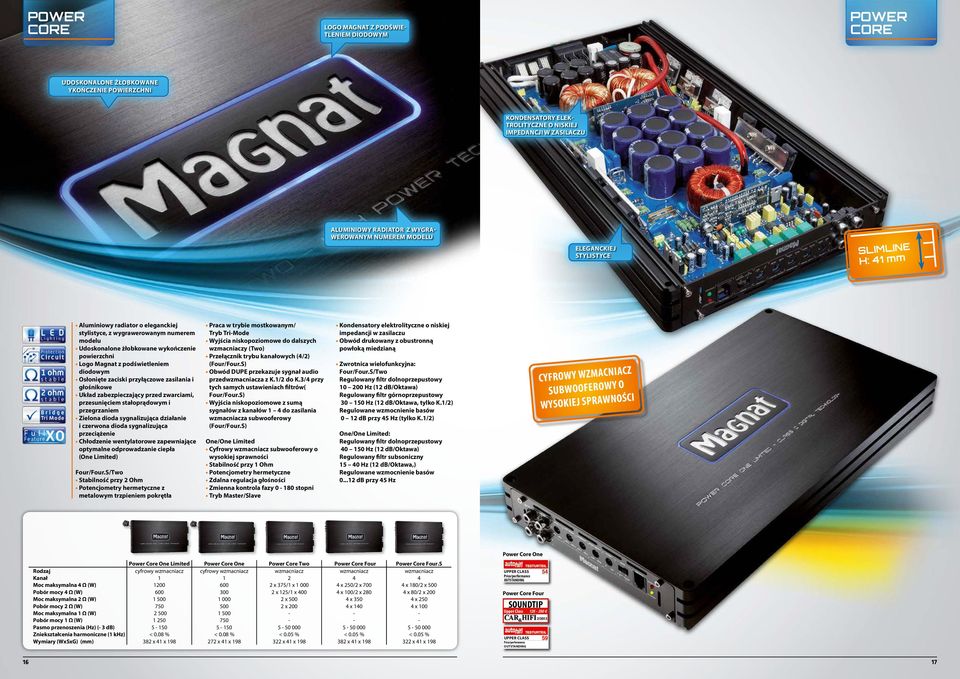

9 POWER CORE LOGO MAGNAT Z PODŚWIE- TLENIEM DIODOWYM POWER CORE UDOSKONALONE ŻŁOBKOWANE YKOŃCZENIE POWIERZCHNI KONDENSATORY ELEK- TROLITYCZNE O NISKIEJ IMPEDANCJI W ZASILACZU ALUMINIOWY RADIATOR Z WYGRA- WEROWANYM NUMEREM MODELU ELEGANCKIEJ STYLISTYCE SLIMLINE H: 1 mm Aluminiowy radiator o eleganckiej stylistyce, z wygrawerowanym numerem modelu Udoskonalone żłobkowane wykończenie powierzchni Logo Magnat z podświetleniem diodowym Osłonięte zaciski przyłączowe zasilania i głośnikowe Układ zabezpieczający przed zwarciami, przesunięciem stałoprądowym i przegrzaniem Zielona dioda sygnalizująca działanie i czerwona dioda sygnalizująca przeciążenie Chłodzenie wentylatorowe zapewniające optymalne odprowadzanie ciepła (One Limited) Four/Four.S/Two Stabilność przy 2 Ohm Potencjometry hermetyczne z metalowym trzpieniem pokrętła Praca w trybie mostkowanym/ Tryb Tri-Mode Wyjścia niskopoziomowe do dalszych wzmacniaczy (Two) Przełącznik trybu kanałowych (/2) (Four/Four.S) Obwód DUPE przekazuje sygnał audio przedwzmacniacza z K.1/2 do K.3/ przy tych samych ustawieniach filtrów( Four/Four.S) Wyjścia niskopoziomowe z sumą sygnałów z kanałów 1 do zasilania wzmacniacza subwooferowy (Four/Four.S) One/One Limited Cyfrowy wzmacniacz subwooferowy o wysokiej sprawności Stabilność przy 1 Ohm Potencjometry hermetyczne Zdalna regulacja głośności Zmienna kontrola fazy stopni Tryb Master/Slave Kondensatory elektrolityczne o niskiej impedancji w zasilaczu Obwód drukowany z obustronną powłoką miedzianą Zwrotnica wielofunkcyjna: Four/Four.S/Two Regulowany filtr dolnoprzepustowy Hz (12 db/oktawa) Regulowany filtr górnoprzepustowy Hz (12 db/oktawa, tylko K.1/2) 0 12 db przy 5 Hz (tylko K.1/2) One/One Limited: Regulowany filtr dolnoprzepustowy Hz (12 db/oktawa) Regulowany filtr subsoniczny 15 0 Hz (12 db/oktawa,) db przy 5 Hz CYFROWY WZMACNIACZ SUBWOOFEROWY O WYSOKIEJ SPRAWNOŚCI Power Core One Limited Power Core One Power Core Two Power Core Four Power Core Four.S cyfrowy wzmacniacz cyfrowy wzmacniacz wzmacniacz wzmacniacz wzmacniacz Kanał Moc maksymalna Ω (W) x 375/1 x x 250/2 x 700 x 180/2 x 500 Pobór mocy Ω (W) x 125/1 x 00 x 100/2 x 280 x 80/2 x 200 Moc maksymalna 2 Ω (W) x 500 x 350 x 250 Pobór mocy 2 Ω (W) x 200 x 10 x 100 Moc maksymalna 1 Ω (W) Pobór mocy 1 Ω (W) Pasmo przenoszenia (Hz) (- 3 db) Zniekształcenia harmoniczne (1 khz) < 0.08 % < 0.08 % < 0.05 % < 0.05 % < 0.05 % Wymiary (WxSxG) (mm) 382 x 1 x x 1 x x 1 x x 1 x x 1 x 198 Power Core One UPPER CLASS Price/performance OUTSTANDING Power Core Four SOUNDTIP Upper Class UPPER CLASS Price/performance OUTSTANDING 16 17

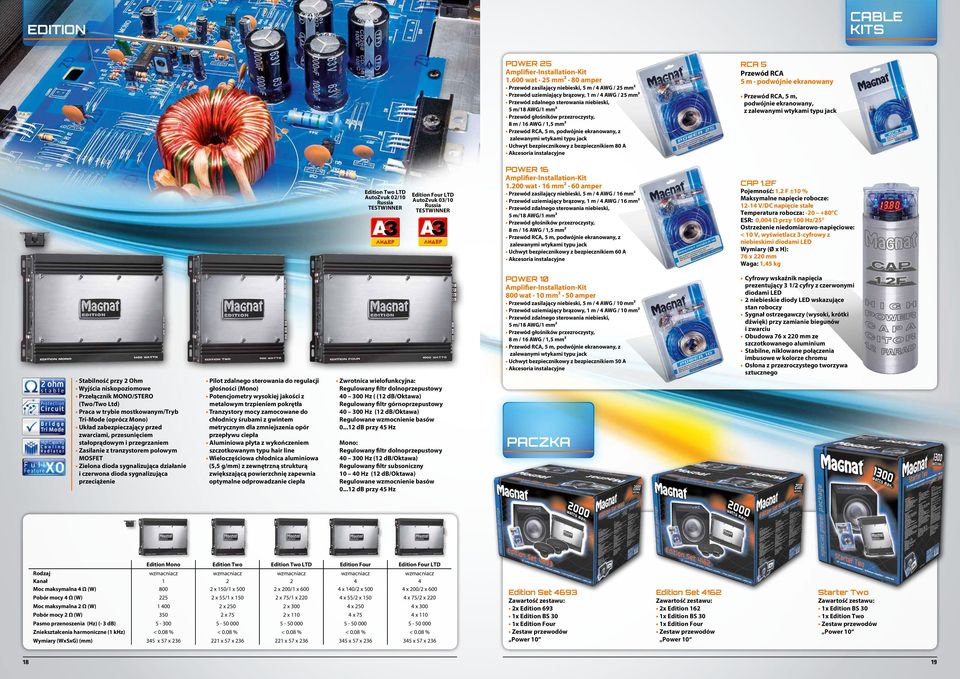

10 EDITION CABLE KITS POWER 25 Amplifier-Installation-Kit wat 25 mm² 80 amper Przewód zasilający niebieski, 5 m / AWG / 25 mm² Przewód uziemiający brązowy, 1 m / AWG / 25 mm² Przewód zdalnego sterowania niebieski, 5 m/18 AWG/1 mm² Przewód głośników przezroczysty, 8 m / 16 AWG / 1,5 mm² Przewód RCA, 5 m, podwójnie ekranowany, z zalewanymi wtykami typu jack Uchwyt bezpiecznikowy z bezpiecznikiem 80 A Akcesoria instalacyjne RCA 5 Przewód RCA 5 m podwójnie ekranowany Przewód RCA, 5 m, podwójnie ekranowany, z zalewanymi wtykami typu jack Edition Two LTD AutoZvuk 02/10 Russia TESTWINNER Edition Four LTD AutoZvuk 03/10 Russia TESTWINNER POWER 16 Amplifier-Installation-Kit wat 16 mm² 60 amper Przewód zasilający niebieski, 5 m / AWG / 16 mm² Przewód uziemiający brązowy, 1 m / AWG / 16 mm² Przewód zdalnego sterowania niebieski, 5 m/18 AWG/1 mm² Przewód głośników przezroczysty, 8 m / 16 AWG / 1,5 mm² Przewód RCA, 5 m, podwójnie ekranowany, z zalewanymi wtykami typu jack Uchwyt bezpiecznikowy z bezpiecznikiem 60 A Akcesoria instalacyjne CAP 1.2F Pojemność: 1.2 F ±10 % Maksymalne napięcie robocze: 12-1 V/DC napięcie stałe Temperatura robocza: C ESR: 0,00 Ω przy 100 Hz/25 Ostrzeżenie niedomiarowo-napięciowe: < 10 V, wyświetlacz 3-cyfrowy z niebieskimi diodami LED Wymiary (Ø x H): 76 x 220 mm Waga: 1,5 kg Stabilność przy 2 Ohm Wyjścia niskopoziomowe Przełącznik MONO/STERO (Two/Two Ltd) Praca w trybie mostkowanym/tryb Tri-Mode (oprócz Mono) Układ zabezpieczający przed zwarciami, przesunięciem stałoprądowym i przegrzaniem Zasilanie z tranzystorem polowym MOSFET Zielona dioda sygnalizująca działanie i czerwona dioda sygnalizująca przeciążenie Pilot zdalnego sterowania do regulacji głośności (Mono) Potencjometry wysokiej jakości z metalowym trzpieniem pokrętła Tranzystory mocy zamocowane do chłodnicy śrubami z gwintem metrycznym dla zmniejszenia opór przepływu ciepła Aluminiowa płyta z wykończeniem szczotkowanym typu hair line Wieloczęściowa chłodnica aluminiowa (5,5 g/mm) z zewnętrzną strukturą zwiększającą powierzchnię zapewnia optymalne odprowadzanie ciepła Zwrotnica wielofunkcyjna: Regulowany filtr dolnoprzepustowy Hz ( (12 db/oktawa) Regulowany filtr górnoprzepustowy Hz (12 db/oktawa) db przy 5 Hz Mono: Regulowany filtr dolnoprzepustowy Hz (12 db/oktawa) Regulowany filtr subsoniczny 10 0 Hz (12 db/oktawa) db przy 5 Hz POWER 10 Amplifier-Installation-Kit 800 wat 10 mm² 50 amper Przewód zasilający niebieski, 5 m / AWG / 10 mm² Przewód uziemiający brązowy, 1 m / AWG / 10 mm² Przewód zdalnego sterowania niebieski, 5 m/18 AWG/1 mm² Przewód głośników przezroczysty, 8 m / 16 AWG / 1,5 mm² Przewód RCA, 5 m, podwójnie ekranowany, z zalewanymi wtykami typu jack Uchwyt bezpiecznikowy z bezpiecznikiem 50 A Akcesoria instalacyjne PACZKA Cyfrowy wskaźnik napięcia prezentujący 3 1/2 cyfry z czerwonymi diodami LED 2 niebieskie diody LED wskazujące stan roboczy Sygnał ostrzegawczy (wysoki, krótki dźwięk) przy zamianie biegunów i zwarciu Obudowa 76 x 220 mm ze szczotkowanego aluminium Stabilne, niklowane połączenia imbusowe w kolorze chromu Osłona z przezroczystego tworzywa sztucznego Edition Mono Edition Two Edition Two LTD Edition Four Edition Four LTD wzmacniacz wzmacniacz wzmacniacz wzmacniacz wzmacniacz Kanał Moc maksymalna Ω (W) x 150/1 x x 200/1 x 600 x 10/2 x 500 x 200/2 x 600 Pobór mocy Ω (W) x 55/1 x x 75/1 x 220 x 55/2 x 150 x 75/2 x 220 Moc maksymalna 2 Ω (W) x x 300 x 250 x 300 Pobór mocy 2 Ω (W) x 75 2 x 110 x 75 x 110 Pasmo przenoszenia (Hz) (- 3 db) Zniekształcenia harmoniczne (1 khz) < 0.08 % < 0.08 % < 0.08 % < 0.08 % < 0.08 % Wymiary (WxSxG) (mm) 35 x 57 x x 57 x x 57 x x 57 x x 57 x 236 Edition Set 693 Zawartość zestawu: 2x Edition 693 1x Edition BS 30 1x Edition Four Zestaw przewodów Power 10 Edition Set 162 Zawartość zestawu: 2x Edition 162 1x Edition BS 30 1x Edition Four Zestaw przewodów Power 10 Starter Two Zawartość zestawu: 1x Edition BS 30 1x Edition Two Zestaw przewodów Power

11 Magnat Audio-Produkte GmbH Lise-Meitner-Str Pulheim Germany Tel.: ++9 (0)22 3/807-0 Fax: ++9 (0)22 3/ Zastrzegamy sobie prawo do nieścisłości i zmian w specyfikacji! (03/201) DIN EN ISO 01: 2000
