1 Wysokonapięciowy sprzęt probierczy Katalog produktów

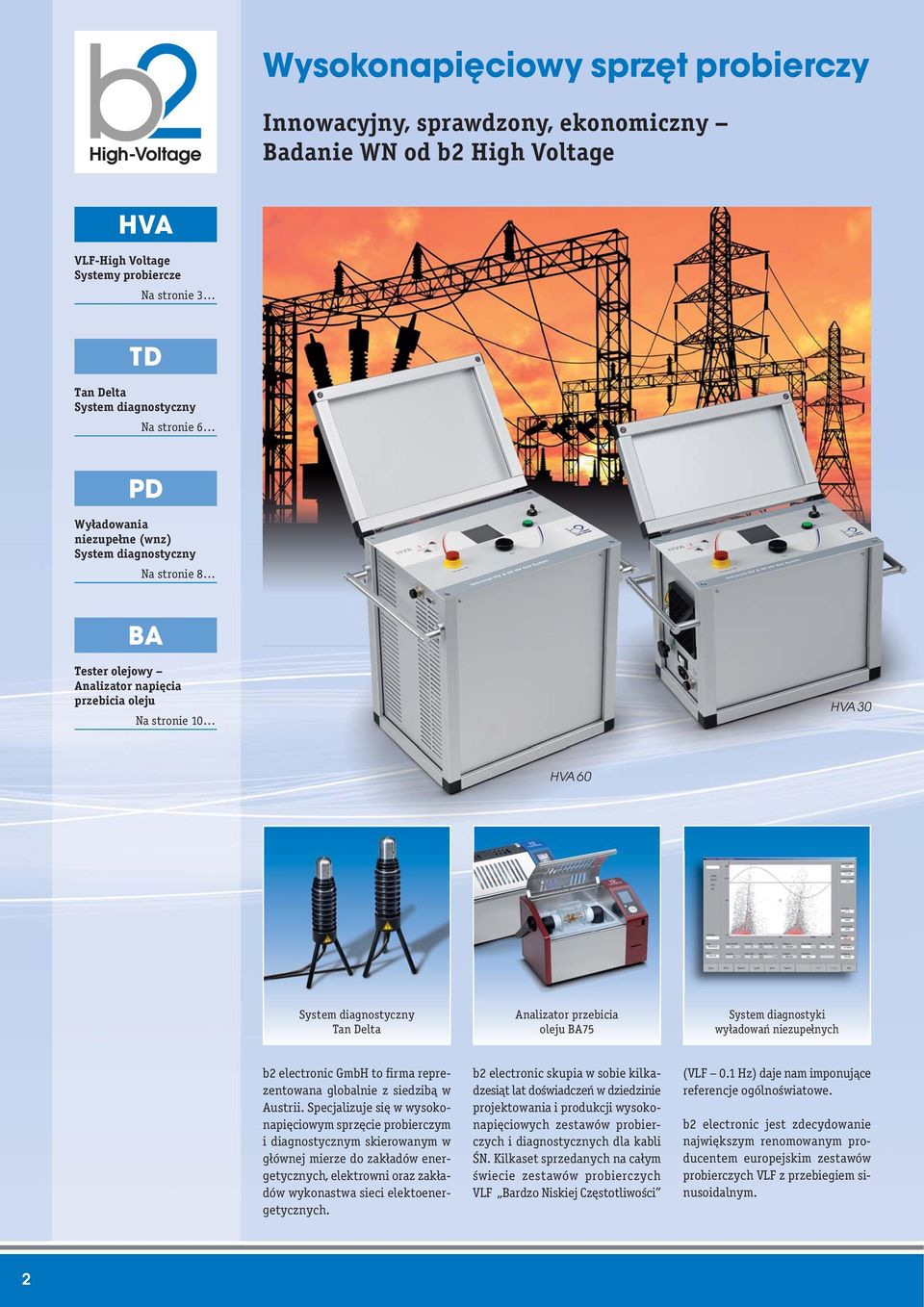

2 Wysokonapięciowy sprzęt probierczy Innowacyjny, sprawdzony, ekonomiczny Badanie WN od b2 High Voltage HVA VLF-High Voltage Systemy probiercze Na stronie 3 TD Tan Delta System diagnostyczny Na stronie 6 PD Wyładowania niezupełne (wnz) System diagnostyczny Na stronie 8 BA Tester olejowy Analizator napięcia przebicia oleju Na stronie 10 HVA 30 HVA 60 System diagnostyczny Tan Delta Analizator przebicia oleju BA75 System diagnostyki wyładowań niezupełnych b2 electronic GmbH to firma reprezentowana globalnie z siedzibą w Austrii. Specjalizuje się w wysokonapięciowym sprzęcie probierczym i diagnostycznym skierowanym w głównej mierze do zakładów energetycznych, elektrowni oraz zakładów wykonastwa sieci elektoenergetycznych. b2 electronic skupia w sobie kilkadzesiąt lat doświadczeń w dziedzinie projektowania i produkcji wysokonapięciowych zestawów probierczych i diagnostycznych dla kabli ŚN. Kilkaset sprzedanych na całym świecie zestawów probierczych VLF Bardzo Niskiej Częstotliwości (VLF 0.1 Hz) daje nam imponujące referencje ogólnoświatowe. b2 electronic jest zdecydowanie największym renomowanym producentem europejskim zestawów probierczych VLF z przebiegiem sinusoidalnym. 2

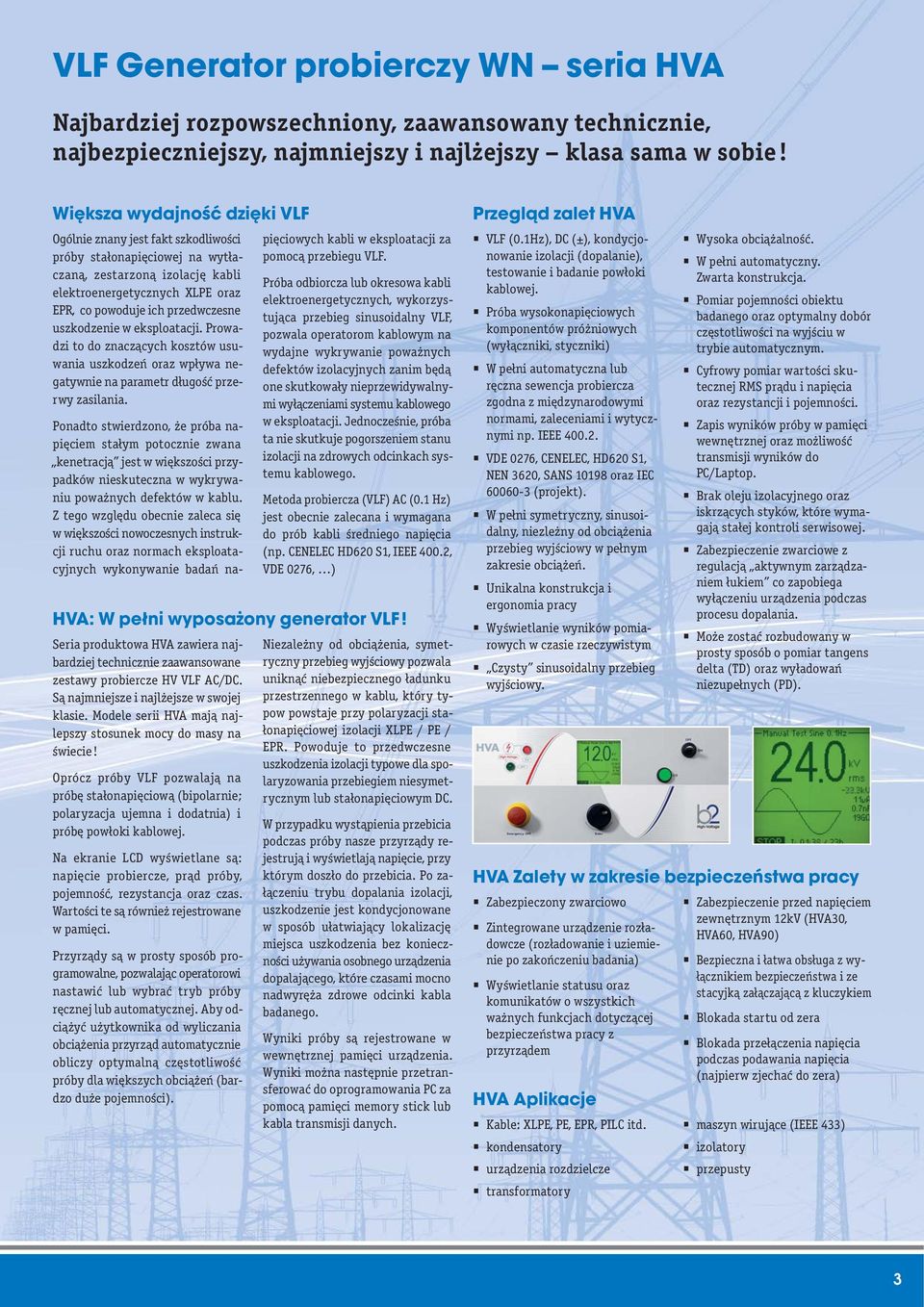

3 VLF Generator probierczy WN seria HVA Najbardziej rozpowszechniony, zaawansowany technicznie, najbezpieczniejszy, najmniejszy i najlżejszy klasa sama w sobie! Większa wydajność dzięki VLF Ogólnie znany jest fakt szkodliwości próby stałonapięciowej na wytłaczaną, zestarzoną izolację kabli elektroenergetycznych XLPE oraz EPR, co powoduje ich przedwczesne uszkodzenie w eksploatacji. Prowadzi to do znaczących kosztów usuwania uszkodzeń oraz wpływa negatywnie na parametr długość przerwy zasilania. Seria produktowa HVA zawiera najbardziej technicznie zaawansowane zestawy probiercze HV VLF AC/DC. Są najmniejsze i najlżejsze w swojej klasie. Modele serii HVA mają najlepszy stosunek mocy do masy na świecie! Oprócz próby VLF pozwalają na próbę stałonapięciową (bipolarnie; polaryzacja ujemna i dodatnia) i próbę powłoki kablowej. Na ekranie LCD wyświetlane są: napięcie probiercze, prąd próby, pojemność, rezystancja oraz czas. Wartości te są również rejestrowane w pamięci. Przyrządy są w prosty sposób programowalne, pozwalając operatorowi nastawić lub wybrać tryb próby ręcznej lub automatycznej. Aby odciążyć użytkownika od wyliczania obciążenia przyrząd automatycznie obliczy optymalną częstotliwość próby dla większych obciążeń (bardzo duże pojemności). Ponadto stwierdzono, że próba napięciem stałym potocznie zwana kenetracją jest w większości przypadków nieskuteczna w wykrywaniu poważnych defektów w kablu. Z tego względu obecnie zaleca się w większości nowoczesnych instrukcji ruchu oraz normach eksploatacyjnych wykonywanie badań napięciowych kabli w eksploatacji za pomocą przebiegu VLF. Próba odbiorcza lub okresowa kabli elektroenergetycznych, wykorzystująca przebieg sinusoidalny VLF, pozwala operatorom kablowym na wydajne wykrywanie poważnych defektów izolacyjnych zanim będą one skutkowały nieprzewidywalnymi wyłączeniami systemu kablowego w eksploatacji. Jednocześnie, próba ta nie skutkuje pogorszeniem stanu izolacji na zdrowych odcinkach systemu kablowego. Metoda probiercza (VLF) AC (0.1 Hz) jest obecnie zalecana i wymagana do prób kabli średniego napięcia (np. CENELEC HD620 S1, IEEE 400.2, VDE 0276, ) HVA: W pełni wyposażony generator VLF! Niezależny od obciążenia, symetryczny przebieg wyjściowy pozwala uniknąć niebezpiecznego ładunku przestrzennego w kablu, który typow powstaje przy polaryzacji stałonapięciowej izolacji XLPE / PE / EPR. Powoduje to przedwczesne uszkodzenia izolacji typowe dla spolaryzowania przebiegiem niesymetrycznym lub stałonapięciowym DC. W przypadku wystąpienia przebicia podczas próby nasze przyrządy rejestrują i wyświetlają napięcie, przy którym doszło do przebicia. Po załączeniu trybu dopalania izolacji, uszkodzenie jest kondycjonowane w sposób ułatwiający lokalizację miejsca uszkodzenia bez konieczności używania osobnego urządzenia dopalającego, które czasami mocno nadwyręża zdrowe odcinki kabla badanego. Wyniki próby są rejestrowane w wewnętrznej pamięci urządzenia. Wyniki można następnie przetransferować do oprogramowania PC za pomocą pamięci memory stick lub kabla transmisji danych. Przegląd zalet HVA VLF (0.1Hz), DC (±), kondycjonowanie izolacji (dopalanie), testowanie i badanie powłoki kablowej. Próba wysokonapięciowych komponentów próżniowych (wyłączniki, styczniki) W pełni automatyczna lub ręczna sewencja probiercza zgodna z międzynarodowymi normami, zaleceniami i wytycznymi np. IEEE VDE 0276, CENELEC, HD620 S1, NEN 3620, SANS oraz IEC (projekt). W pełni symetryczny, sinusoidalny, niezleżny od obciążenia przebieg wyjściowy w pełnym zakresie obciążeń. Unikalna konstrukcja i ergonomia pracy Wyświetlanie wyników pomiarowych w czasie rzeczywistym Czysty sinusoidalny przebieg wyjściowy. Zabezpieczony zwarciowo Zintegrowane urządzenie rozładowcze (rozładowanie i uziemienie po zakończeniu badania) Wyświetlanie statusu oraz komunikatów o wszystkich ważnych funkcjach dotyczącej bezpieczeństwa pracy z przyrządem Wysoka obciążalność. W pełni automatyczny. Zwarta konstrukcja. Pomiar pojemności obiektu badanego oraz optymalny dobór częstotliwości na wyjściu w trybie automatycznym. Cyfrowy pomiar wartości skutecznej RMS prądu i napięcia oraz rezystancji i pojemności. Zapis wyników próby w pamięci wewnętrznej oraz możliwość transmisji wyników do PC/Laptop. Brak oleju izolacyjnego oraz iskrzących styków, które wymagają stałej kontroli serwisowej. Zabezpieczenie zwarciowe z regulacją aktywnym zarządzaniem łukiem co zapobiega wyłączeniu urządzenia podczas procesu dopalania. Może zostać rozbudowany w prosty sposób o pomiar tangens delta (TD) oraz wyładowań niezupełnych (PD). HVA Zalety w zakresie bezpieczeństwa pracy HVA Aplikacje Kable: XLPE, PE, EPR, PILC itd. kondensatory urządzenia rozdzielcze transformatory Zabezpieczenie przed napięciem zewnętrznym 12kV (HVA30, HVA60, HVA90) Bezpieczna i łatwa obsługa z wyłącznikiem bezpieczeństwa i ze stacyjką załączającą z kluczykiem Blokada startu od zera Blokada przełączenia napięcia podczas podawania napięcia (najpierw zjechać do zera) maszyn wirujące (IEEE 433) izolatory przepusty 3

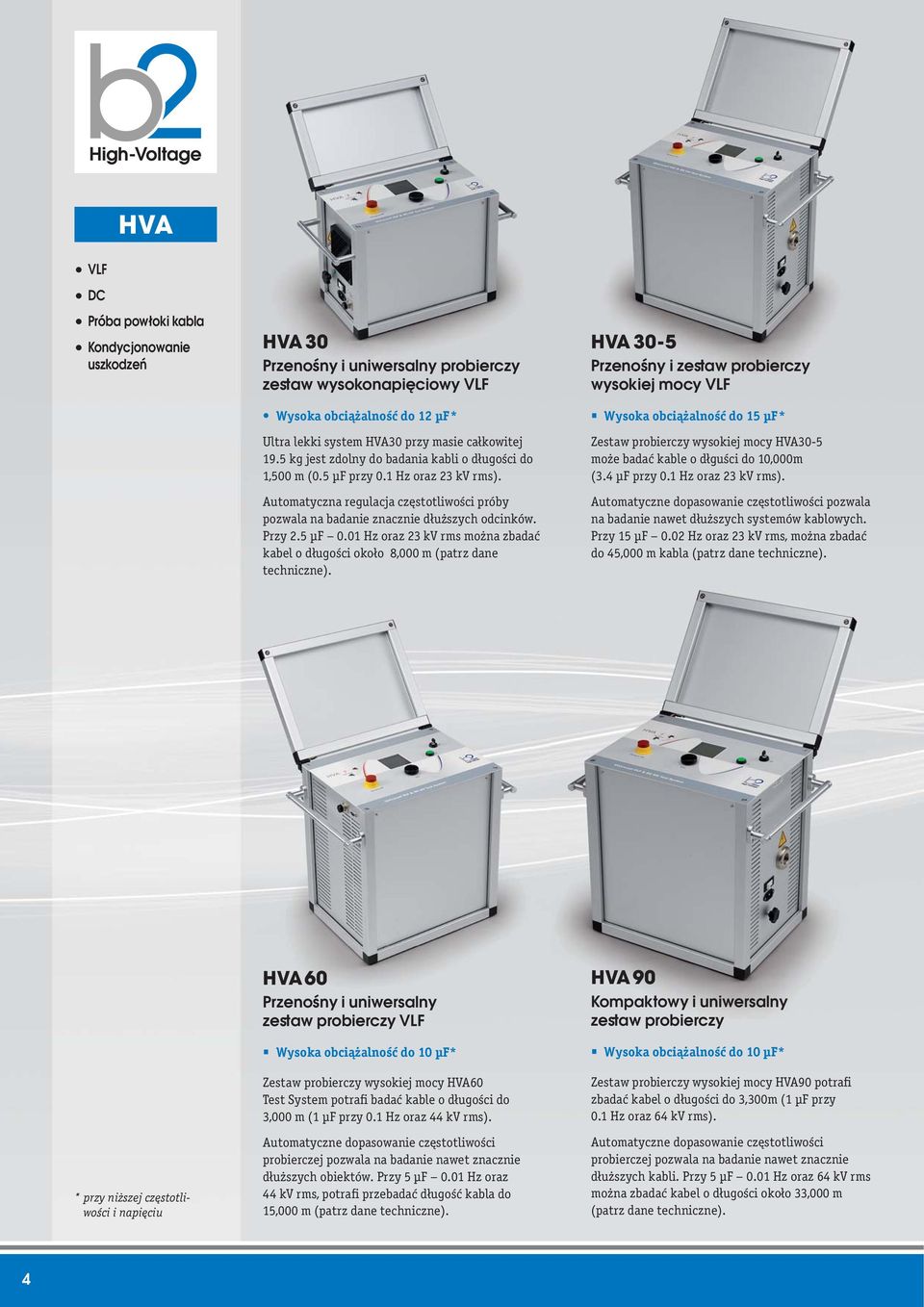

4 HVA VLF DC Próba powłoki kabla Kondycjonowanie uszkodzeń HVA 30 Przenośny i uniwersalny probierczy zestaw wysokonapięciowy VLF Wysoka obciążalność do 12 μf* Ultra lekki system HVA30 przy masie całkowitej 19.5 kg jest zdolny do badania kabli o długości do 1,500 m (0.5 μf przy 0.1 Hz oraz 23 kv rms). Automatyczna regulacja częstotliwości próby pozwala na badanie znacznie dłuższych odcinków. Przy 2.5 μf 0.01 Hz oraz 23 kv rms można zbadać kabel o długości około 8,000 m (patrz dane techniczne). HVA 30-5 Przenośny i zestaw probierczy wysokiej mocy VLF Wysoka obciążalność do 15 μf* Zestaw probierczy wysokiej mocy HVA30-5 może badać kable o dłguści do 10,000m (3.4 μf przy 0.1 Hz oraz 23 kv rms). Automatyczne dopasowanie częstotliwości pozwala na badanie nawet dłuższych systemów kablowych. Przy 15 μf 0.02 Hz oraz 23 kv rms, można zbadać do 45,000 m kabla (patrz dane techniczne). * przy niższej częstotliwości i napięciu HVA60 Przenośny i uniwersalny zestaw probierczy VLF Wysoka obciążalność do 10 μf* Zestaw probierczy wysokiej mocy HVA60 Test System potrafi badać kable o długości do 3,000 m (1 μf przy 0.1 Hz oraz 44 kv rms). Automatyczne dopasowanie częstotliwości probierczej pozwala na badanie nawet znacznie dłuższych obiektów. Przy 5 μf 0.01 Hz oraz 44 kv rms, potrafi przebadać długość kabla do 15,000 m (patrz dane techniczne). HVA90 Kompaktowy i uniwersalny zestaw probierczy Wysoka obciążalność do 10 μf* Zestaw probierczy wysokiej mocy HVA90 potrafi zbadać kabel o długości do 3,300m (1 μf przy 0.1 Hz oraz 64 kv rms). Automatyczne dopasowanie częstotliwości probierczej pozwala na badanie nawet znacznie dłuższych kabli. Przy 5 μf 0.01 Hz oraz 64 kv rms można zbadać kabel o długości około 33,000 m (patrz dane techniczne). 4

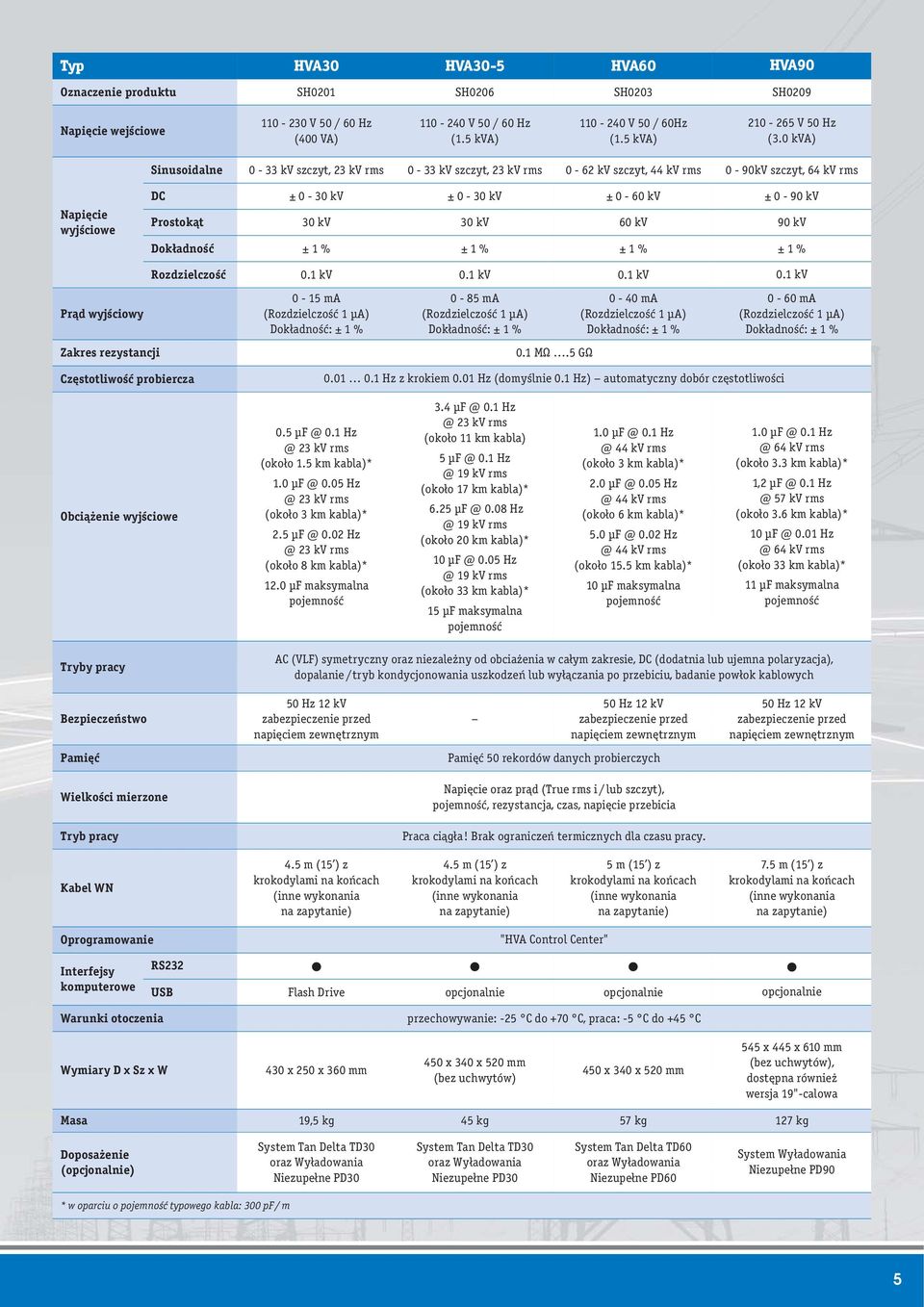

5 Typ HVA30 HVA30-5 HVA60 HVA90 Oznaczenie produktu SH0201 SH0206 SH0203 SH0209 Napięcie wejściowe V 50 / 60 Hz (400 VA) V 50 / 60 Hz (1.5 kva) V 50 / 60Hz (1.5 kva) V 50 Hz (3.0 kva) Sinusoidalne 0-33 kv szczyt, 23 kv rms 0-33 kv szczyt, 23 kv rms 0-62 kv szczyt, 44 kv rms 0-90kV szczyt, 64 kv rms Napięcie wyjściowe DC ± 0-30 kv ± 0-30 kv ± 0-60 kv ± 0-90 kv Prostokąt 30 kv 30 kv 60 kv 90 kv Dokładność ± 1 % ± 1 % ± 1 % ± 1 % Rozdzielczość 0.1 kv 0.1 kv 0.1 kv 0.1 kv Prąd wyjściowy 0-15 ma (Rozdzielczość 1 μa) Dokładność: ± 1 % 0-85 ma (Rozdzielczość 1 μa) Dokładność: ± 1 % 0-40 ma (Rozdzielczość 1 μa) Dokładność: ± 1 % 0-60 ma (Rozdzielczość 1 μa) Dokładność: ± 1 % Zakres rezystancji 0.1 MΩ.5 GΩ Częstotliwość probiercza Hz z krokiem 0.01 Hz (domyślnie 0.1 Hz) automatyczny dobór częstotliwości Obciążenie wyjściowe kv rms (około 1.5 km kabla)* kv rms (około 3 km kabla)* kv rms (około 8 km kabla)* 12.0 μf maksymalna pojemność kv rms (około 11 km kabla) kv rms (około 17 km kabla)* kv rms (około 20 km kabla)* kv rms (około 33 km kabla)* 15 μf maksymalna pojemność kv rms (około 3 km kabla)* kv rms (około 6 km kabla)* kv rms (około 15.5 km kabla)* 10 μf maksymalna pojemność kv rms (około 3.3 km kabla)* 1, kv rms (około 3.6 km kabla)* kv rms (około 33 km kabla)* 11 μf maksymalna pojemność Tryby pracy AC (VLF) symetryczny oraz niezależny od obciażenia w całym zakresie, DC (dodatnia lub ujemna polaryzacja), dopalanie /tryb kondycjonowania uszkodzeń lub wyłączania po przebiciu, badanie powłok kablowych Bezpieczeństwo 50 Hz 12 kv zabezpieczenie przed napięciem zewnętrznym 50 Hz 12 kv zabezpieczenie przed napięciem zewnętrznym 50 Hz 12 kv zabezpieczenie przed napięciem zewnętrznym Pamięć Pamięć 50 rekordów danych probierczych Wielkości mierzone Napięcie oraz prąd (True rms i / lub szczyt), pojemność, rezystancja, czas, napięcie przebicia Tryb pracy Praca ciągła! Brak ograniczeń termicznych dla czasu pracy. Kabel WN 4.5 m (15 ) z krokodylami na końcach (inne wykonania na zapytanie) 4.5 m (15 ) z krokodylami na końcach (inne wykonania na zapytanie) 5 m (15 ) z krokodylami na końcach (inne wykonania na zapytanie) 7.5 m (15 ) z krokodylami na końcach (inne wykonania na zapytanie) Oprogramowanie "HVA Control Center" Interfejsy komputerowe RS232 USB Flash Drive opcjonalnie opcjonalnie opcjonalnie Warunki otoczenia przechowywanie: -25 C do +70 C, praca: -5 C do +45 C Wymiary D x Sz x W 430 x 250 x 360 mm 450 x 340 x 520 mm (bez uchwytów) 450 x 340 x 520 mm 545 x 445 x 610 mm (bez uchwytów), dostępna również wersja 19"-calowa Masa 19,5 kg 45 kg 57 kg 127 kg Doposażenie (opcjonalnie) System Tan Delta TD30 oraz Wyładowania Niezupełne PD30 System Tan Delta TD30 oraz Wyładowania Niezupełne PD30 System Tan Delta TD60 oraz Wyładowania Niezupełne PD60 System Wyładowania Niezupełne PD90 * w oparciu o pojemność typowego kabla: 300 pf / m 5

6 System do pomiaru Tangens Delta Wysokonapięciowy system diagnostyki kablowej TD30 oraz TD60 TD Tangens Delta Ultra lekka i kompaktowa konstrukcja Prosta obsługa Badanie kabla i diagnostyka w tym samym czasie Transfer wyników pomiarowych poprzez Bluetooth W pełni automatyczne generowanie protokołu Bardzo proste podłączenie do obiektu badanego Walizka transportowa dla TD30 Walizka transportowa dla TD60 Pomiar Tangens Delta (tangensa kąta stratności dielektrycznej) jest sprawdzoną, łatwą i niezawodną metodą diagnostyczną pozwalającą na potwierdzenie stanu dielektryka w systemie elektroizolacyjnym (kable energetyczne lub inne obiekty elektroizolacyjne). Kable dotknięte drzewieniem wodnym mogą zostać w prosty sposób zidentyfikowane. Prostota obsługi, niska masa oraz kompaktowa budowa i elegancki wygląd robią naprawdę wrażenie. Zestawy probiercze VLF z serii HVA stanowią idealne źródła probiercze dla systemu pomiarowego TD30 lub TD 60. Aplikacje Systemy diagnostyczne TD30 oraz TD60 pozwalają na diagnostykę tangens delta kabli XLPE, PE, EPR oraz PILC jak również innego sprzętu elektroenergetycznego tj. kondensatory, urządzenia rozdzielcze, transformatory oraz maszyny wirujące. Opis Tangens Delta (określany jako współczynnik stratności dielektrycznej ) jest to stosunek mocy czynnej do mocy biernej pojemnościowej rozpraszanej w materiale dielektrycznym podczas próby lub w czasie eksploatacji. Metoda jest powszechnie uznawana za najbardziej niezawodną i jednocześnie najczulszą z metod pomiarowych pozwalających na zdiagnozowanie stanu izolacji. Zalety Badanie Tangens Delta pozwala na zdiagnozowanie stanu izolacji kablowej przed wystąpieniem uszkodzenia. Daje znacznie więcej informacji niż sam próba wysokonapięciowa. W połączeniu z systemem probierczym serii HVA sytem TD tworzy system diagnostyczny, który jest nie do pobicia. Ponieważ badanie TD jest badaniem zmiennonapięciowym (AC), więc badanie to jest szybkie i nie pozostawia ładunku przestrzennego (brak składowej stałej podczas próby VLF), czyli nie występują problem absorbcji dielektrycznej. Po wykonaniu pomiaru Tangens Delta wyniki pomiaru są zapisywane i mogą zostać zarchwizowane (zapis sygnatury stanu izolacji kabla) i zaprotokołowane. Zaletą takiego podejścia jest jednoczesne wykonywanie próby wysokonapięciowej wraz z diagnozowaniem ogólnym stanu izolacji kabla (w jakim stopniu zestarzona jest izolacja, czy jest woda w kablu, czy występuje drzewienie wodne, itp). Szybkość tej metody i łatwość podłączenia (tylko jeden kabel WN, przewód uziemiający oraz przewód zasilania sieciowego) powoduje, że jest to najlepsze rozwiązanie dla ekip wykonujących badania okresowe. Przy regularnym wykonywaniu badań TD można obserwować trendy zmian tego parametru dla różnych kabli w sieci i stworzyć program konserwacji zapobiegawczej dla kabli ŚN. Konstrukcja b2 electronic produkuje 2 modele, TD30 dla pomiarów do maksimum 23 kv rms (33 kv szczytowo), oraz TD60 dla pomiarów do maksimum 44 kv rms (62 kv szczytowo). Oba modele są zasilane bateryjnie i współpracują z zestawami probierczymi VLF serii HVA. TD30/ TD60 używają standardowych ogniw alkalicznych typu C, które pozwalają na 10 godzin pracy, co daje możliwość wykonania wielu pomiarów na jednym zestawie baterii. Modele TD30/TD60 dostarczane są z kablem pomiarowym 5/7 m zakończonym wtykiem pasującymi do gniazd wyjściowych zestawów probierczych VLF HVA30/HVA60. Dostarczane są oczywiście standardowo z oprogramowaniem, które pozwala na analizę i archwizację wyników pomiarowych. Oprogramowanie pozwala również na wyświetlanie przebiegu probierczego napięcia i prądu w czasie rzeczywistym. Transmisja wyników pomiarowych do PC odbywa się bezprzewodowo (separacja galwaniczna) poprzez Bluetooth, eliminując potrzebę stosowania dodatkowej plątaniny kabla transmisji danych. Jest to oczywiście bezpieczne rozwiązanie, ponieważ odseparowuje obwód WN od komputera PC używanego do obróbki danych. 6

7 Oprogramowanie Oprogramowanie do analizy tangens delta Ekran przebiegów probierczych Wykres TD w funkcji napięcia Protokół pomiarowy z diagnostyki tangens delta z programu TD Control Centre zawiera dane numeryczne oraz graficzne (tabela z danymi pomiarowymi oraz wykres zależności tangens delta od napięcia). Łatwy w interpretacji (przejrzysty) interfejs graficzny oprogramowania pozwala na łatwą i szybką ocenę stanu izolacji kablowej. Na ekranie przebiegów probierczych zarówno napięcie jak i prąd próby są wyświetlane jednocześnie w czasie rzeczywistym. Dodatkowo wyświetlany jest również wynik pomiaru tanges delta na tym ekranie. Na wykresie TD w funkcji napięcia wyświetlane są odpowiednie wartości tangens delta w zależności od podanego napięcia próby. Na podstawie kształtu tego wykresu można wnioskować o konkretnych problemach izolacji kablowej. Automatyczny Generator Protokołu Jedno kliknięcie myszą wystarcza do wyświetlenia pełnego protokołu pomiarowego dla tangens delta wraz z wykresem zależności tangensa delta od napięcia. Typ TD30 TD60 Numer produktu SH0207 SH0208 Napięcie wejściowe Napięcie robocze Pomiar napięcia Pomiar prądu Pomiar Tan delta Zakres obciążenia 2 ogniwa alkaliczne typu "C" lub akumulatorki NiMH Sinusoidalne 1-23 kv rms 1-44 kv rms częstotliwość 0.1 Hz 0.1 Hz Rozdzielczość Dokładność Rozdzielczość Dokładność 0.1 kv rms 1 % odczytu 1μA rms 1 % odczytu Rozdzielczość 1 x 10-5 Dokładność ± 1 x 10-4 (obciąż. > 15 nf), ± 3 x 10-4 (obciąż. < 15 nf) Standardowo: 15 nf do 5 μf; niższa dokładność dla: 1 nf do 15 nf Masa 3 kg (7 lbs) 5 kg (11 lbs) Gabaryty 240 mm Dł x 80 mm Średnica 450 mm Dł x 120 mm Średnica Interfejs komputerowy Dostawa obejmuje Normy Warunki środowiskowe Bluetooth Kabel podłączeniowy WN, walizkę transportową, adapter Bluetooth na USB, przewód uziemiający, oprogramowanie TD Control Center Software, instrukcja obsługi EMC: IEC , IEC , EN55011; BHP: EN60950, EN50191, EN Magazynowanie: -25 C do +70 C, praca: -5 C do +45 C; wilgotność względna maks. 80 % (bez kondensacji) 7

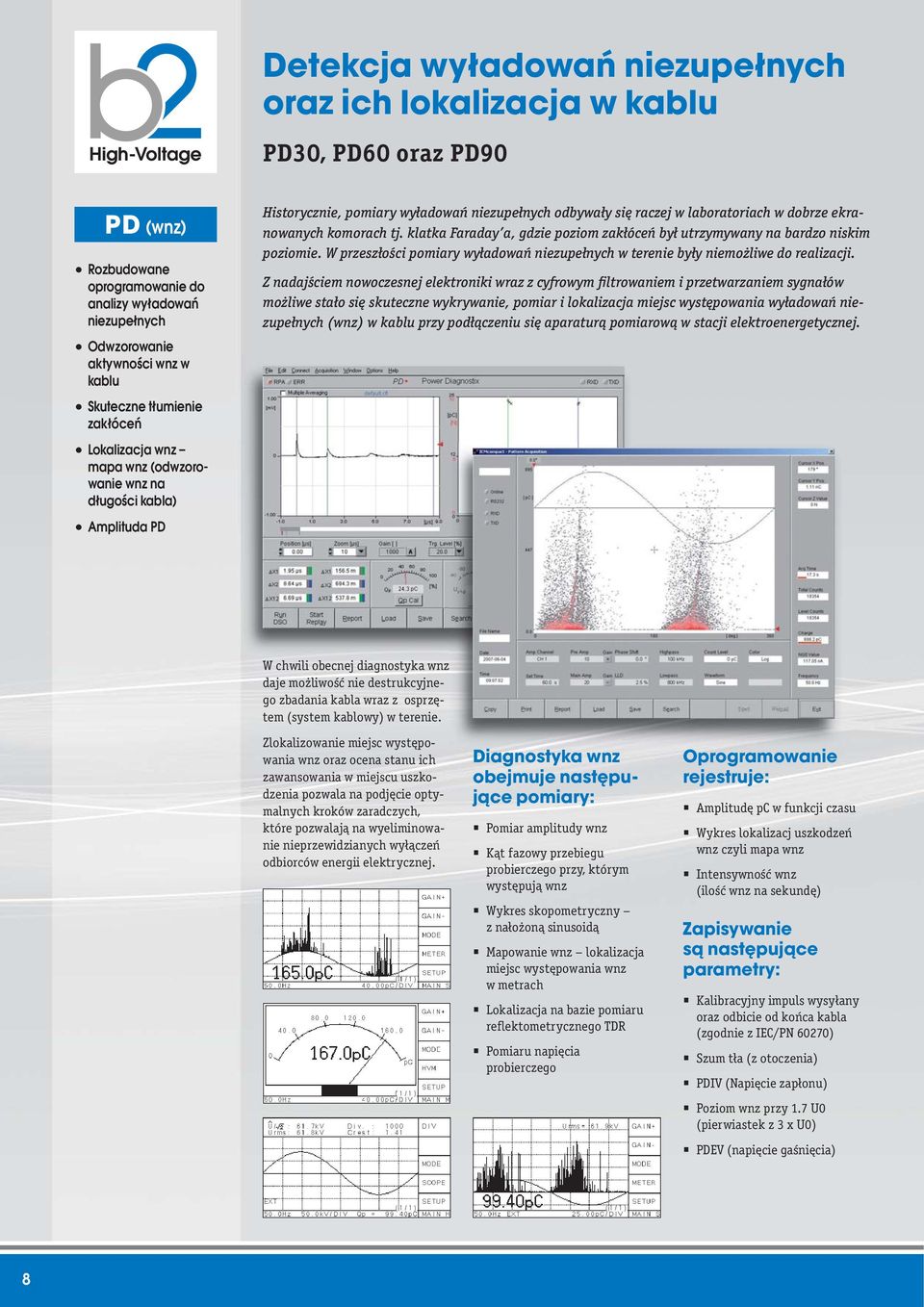

8 Detekcja wyładowań niezupełnych oraz ich lokalizacja w kablu PD30, PD60 oraz PD90 PD (wnz) Rozbudowane oprogramowanie do analizy wyładowań niezupełnych Odwzorowanie aktywności wnz w kablu Skuteczne tłumienie zakłóceń Lokalizacja wnz mapa wnz (odwzorowanie wnz na długości kabla) Amplituda PD Historycznie, pomiary wyładowań niezupełnych odbywały się raczej w laboratoriach w dobrze ekranowanych komorach tj. klatka Faraday a, gdzie poziom zakłóceń był utrzymywany na bardzo niskim poziomie. W przeszłości pomiary wyładowań niezupełnych w terenie były niemożliwe do realizacji. Z nadajściem nowoczesnej elektroniki wraz z cyfrowym filtrowaniem i przetwarzaniem sygnałów możliwe stało się skuteczne wykrywanie, pomiar i lokalizacja miejsc występowania wyładowań niezupełnych (wnz) w kablu przy podłączeniu się aparaturą pomiarową w stacji elektroenergetycznej. W chwili obecnej diagnostyka wnz daje możliwość nie destrukcyjnego zbadania kabla wraz z osprzętem (system kablowy) w terenie. Zlokalizowanie miejsc występo - wania wnz oraz ocena stanu ich zawansowania w miejscu uszkodzenia pozwala na podjęcie optymalnych kroków zaradczych, które pozwalają na wyeliminowanie nieprzewidzianych wyłączeń odbiorców energii elektrycznej. Diagnostyka wnz obejmuje następujące pomiary: Pomiar amplitudy wnz Kąt fazowy przebiegu probierczego przy, którym występują wnz Wykres skopometryczny z nałożoną sinusoidą Mapowanie wnz lokalizacja miejsc występowania wnz w metrach Lokalizacja na bazie pomiaru reflektometrycznego TDR Pomiaru napięcia probierczego Oprogramowanie rejestruje: Amplitudę pc w funkcji czasu Wykres lokalizacj uszkodzeń wnz czyli mapa wnz Intensywność wnz (ilość wnz na sekundę) Zapisywanie są następujące parametry: Kalibracyjny impuls wysyłany oraz odbicie od końca kabla (zgodnie z IEC/PN 60270) Szum tła (z otoczenia) PDIV (Napięcie zapłonu) Poziom wnz przy 1.7 U0 (pierwiastek z 3 x U0) PDEV (napięcie gaśnięcia) 8

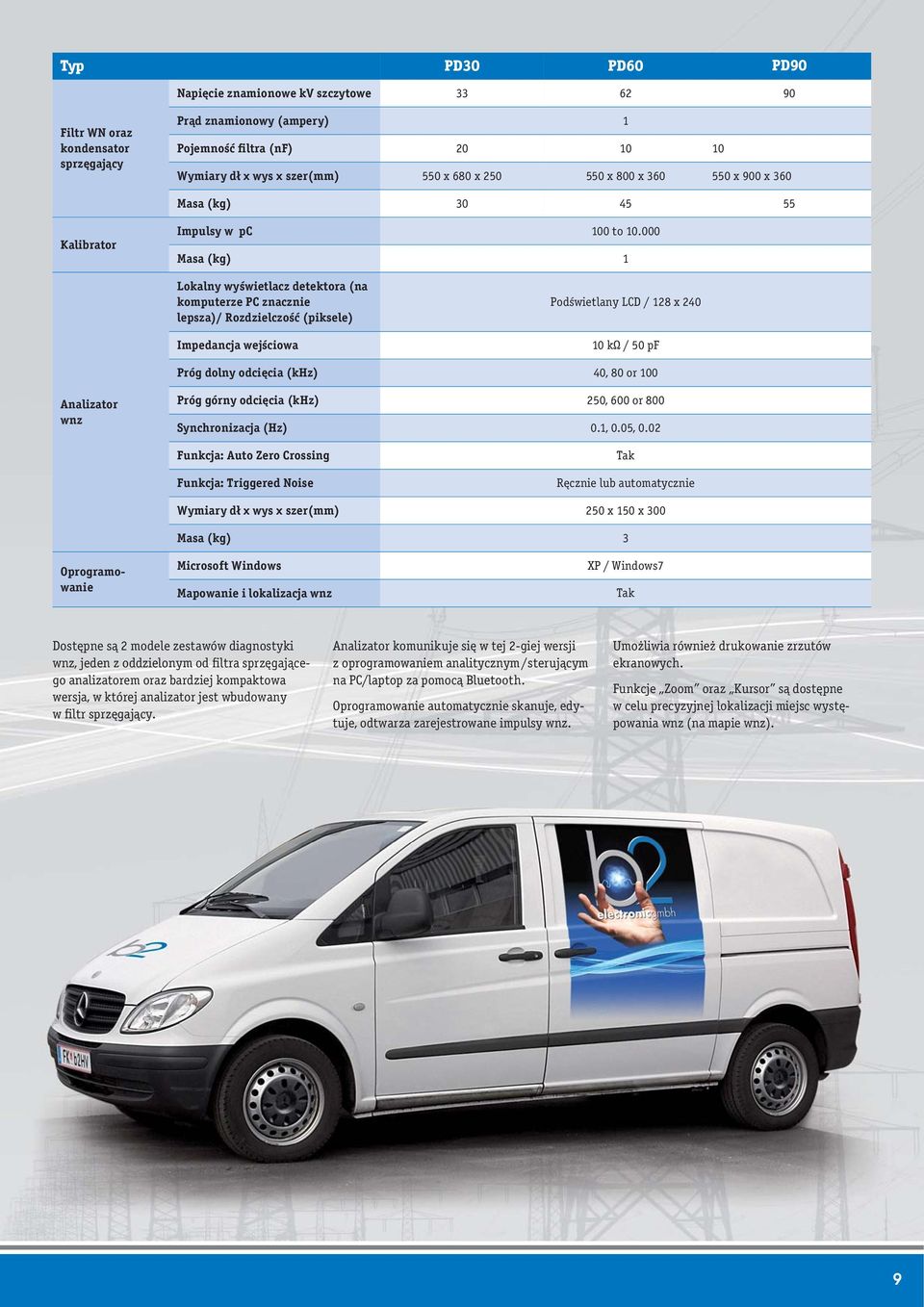

9 Typ PD30 PD60 PD90 Napięcie znamionowe kv szczytowe Filtr WN oraz kondensator sprzęgający Prąd znamionowy (ampery) 1 Pojemność filtra (nf) Wymiary dł x wys x szer(mm) 550 x 680 x x 800 x x 900 x 360 Masa (kg) Kalibrator Impulsy w pc 100 to Masa (kg) 1 Lokalny wyświetlacz detektora (na komputerze PC znacznie lepsza)/ Rozdzielczość (piksele) Impedancja wejściowa Podświetlany LCD / 128 x kω / 50 pf Próg dolny odcięcia (khz) 40, 80 or 100 Analizator wnz Próg górny odcięcia (khz) 250, 600 or 800 Synchronizacja (Hz) 0.1, 0.05, 0.02 Funkcja: Auto Zero Crossing Funkcja: Triggered Noise Tak Ręcznie lub automatycznie Wymiary dł x wys x szer(mm) 250 x 150 x 300 Masa (kg) 3 Oprogramowanie Microsoft Windows Mapowanie i lokalizacja wnz XP / Windows7 Tak Dostępne są 2 modele zestawów diagnostyki wnz, jeden z oddzielonym od filtra sprzęgającego analizatorem oraz bardziej kompaktowa wersja, w której analizator jest wbudowany w filtr sprzęgający. Analizator komunikuje się w tej 2-giej wersji z oprogramowaniem analitycznym/sterującym na PC/laptop za pomocą Bluetooth. Oprogramowanie automatycznie skanuje, edytuje, odtwarza zarejestrowane impulsy wnz. Umożliwia również drukowanie zrzutów ekranowych. Funkcje Zoom oraz Kursor są dostępne w celu precyzyjnej lokalizacji miejsc wystę - powania wnz (na mapie wnz). 9

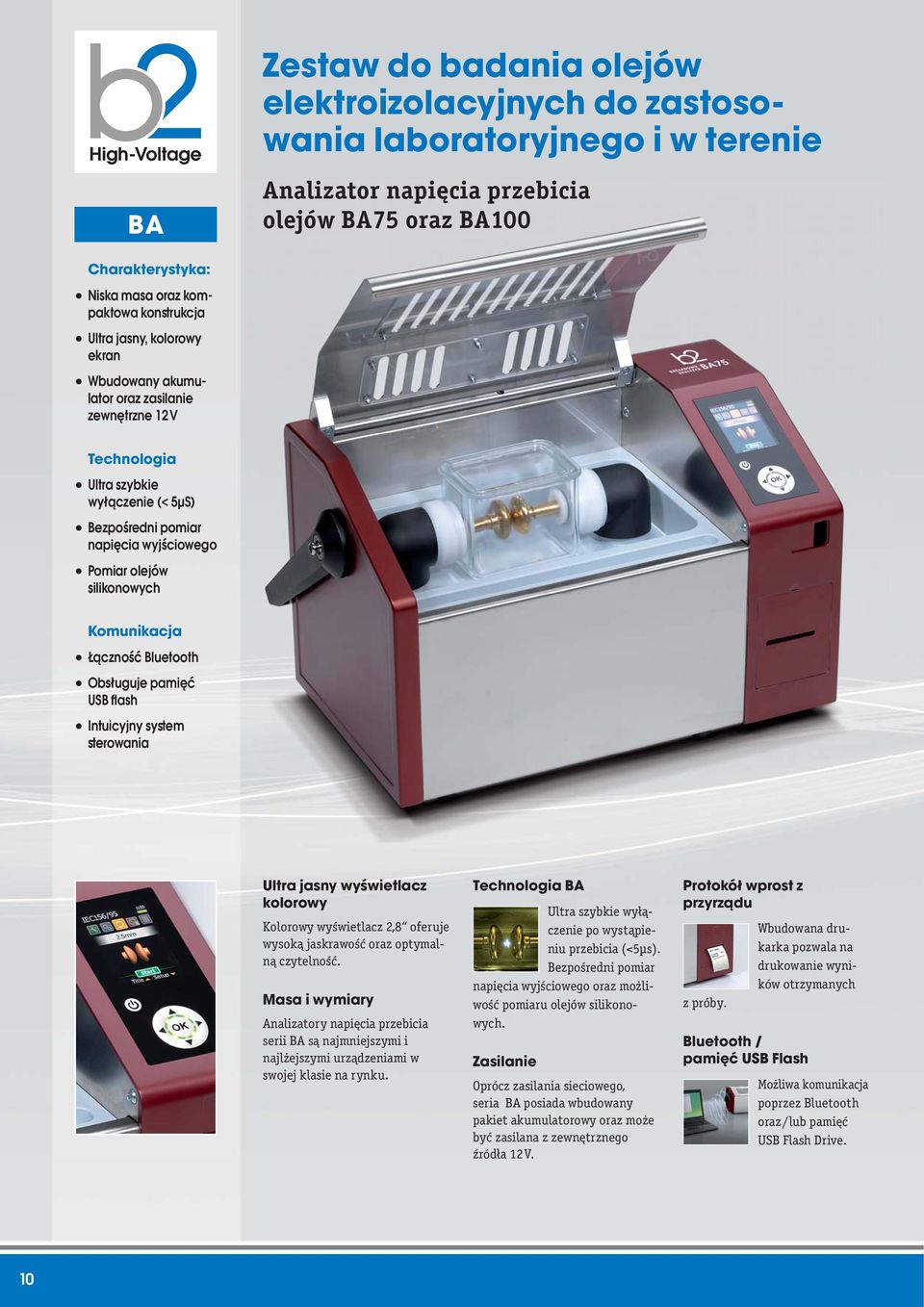

10 Zestaw do badania olejów elektroizolacyjnych do zastosowania laboratoryjnego i w terenie BA Analizator napięcia przebicia olejów BA75 oraz BA100 Charakterystyka: Niska masa oraz kompaktowa konstrukcja Ultra jasny, kolorowy ekran Wbudowany akumulator oraz zasilanie zewnętrzne 12V Technologia Ultra szybkie wyłączenie (< 5μS) Bezpośredni pomiar napięcia wyjściowego Pomiar olejów silikonowych Komunikacja Łączność Bluetooth Obsługuje pamięć USB flash Intuicyjny system sterowania Ultra jasny wyświetlacz kolorowy Kolorowy wyświetlacz 2,8 oferuje wysoką jaskrawość oraz optymalną czytelność. Masa i wymiary Analizatory napięcia przebicia serii BA są najmniejszymi i najlżejszymi urządzeniami w swojej klasie na rynku. Technologia BA Ultra szybkie wyłączenie po wystąpieniu przebicia (<5μs). Bezpośredni pomiar napięcia wyjściowego oraz możliwość pomiaru olejów silikonowych. Zasilanie Oprócz zasilania sieciowego, seria BA posiada wbudowany pakiet akumulatorowy oraz może być zasilana z zewnętrznego źródła 12V. Protokół wprost z przyrządu z próby. Wbudowana drukarka pozwala na drukowanie wyników otrzymanych Bluetooth / pamięć USB Flash Możliwa komunikacja poprzez Bluetooth oraz/lub pamięć USB Flash Drive. 10

11 Typ BA75 BA100 Numer produktu SB0001 SB0005 Napięcie wyjściowe Symetryczne 75 kv rms Symetryczne 100 kv rms Dokładność pomiaru napięcia Szybkość narastania napięcia Rozdzielczość (wyświetlania) Zasilanie 0 75 kv } ±1 kv kv/s 0.1 kv 85 V 264 V (47 Hz 63 Hz) oraz 12 V zasilanie zewnętrzne Pobór mocy 60 VA 75 VA Wbudowany akumulator Czas wyłączenia po przebiciu 1 x 12V / 7,2Ah < 5 μs Pomiar temperatury oleju C Rozdzielczość temperaturowa 1 C Wyświetlacz Wybieralne programy badań Liczba programów użytkownika Oprogramowanie PC "BA75 Control Center" Drukarka Interfejs USB Temperatura pracy Kolorowy 2,8" (ultra jaskrawy) VDE370-5/96, ÖVE EN60156, IEC 60156/95, ASTM , ASTM , ASTM877-02A, ASTM877-02B, AS , BS EN60156, NEN , NF EN60156, PA SEV EN60156, SABS EN60156, UNE EN60156, pomiar pojedyńczy, inne normy też możliwe nieograniczona W dostawie graficzna 44 mm (igiełkowa) Bluetooth Pamięć USB typu memory stick C Temperatura magazynowania C Wilgotność względna Bez kondensacji Wymiary szer x wys x głęb 430 x 280 x 250 mm 521 x 343 x 300 mm Masa 22 kg z akumulatorem 32 kg z akumulatorem Zakres dostawy Analizator napięcia przebicia oleju BA, pręcik magnetyczny do mieszadełka magnetycznego, drukarka, mieszadełko magnetyczne, szczelinomierz 2.5 mm IEC, instrukcja obsługi Zakres dostawy Artykuł numer Artykuł numer dla BA75 BA100 Pojemnik probierczy IEC z pokrywą i elektrodami GB0050 GB0058 Pojemnik probierczy IEC z pokrywą i elektrodami GB0051 GB0055 Pojemnik probierczy ASTM D 877 z pokrywą oraz elektrodami GB0052 GB0056 Pojemnik probierczy ASTM D z pokrywą oraz elektrodami GB0053 GB0057 Torba transportowa VKR0011 VKR0014 Pokrywa zabezpieczjąca przed kurzem VKR0016 VKR0017 Wytrzymały kufer transportowy VKR0010 VKR0015 dla Szczelinomierz 1 lub 2 lub 2,5 lub 4 lub 5 mm Klucz nasadowy (pojemnik probierczy) Przewód do podłączenia zasilania z gniazda zapalniczki Kartridż wstążkowy do drukarki Rolka papieru do drukarki BA75 oraz BA100 GB GB0106 GB0120 GB0103 GB

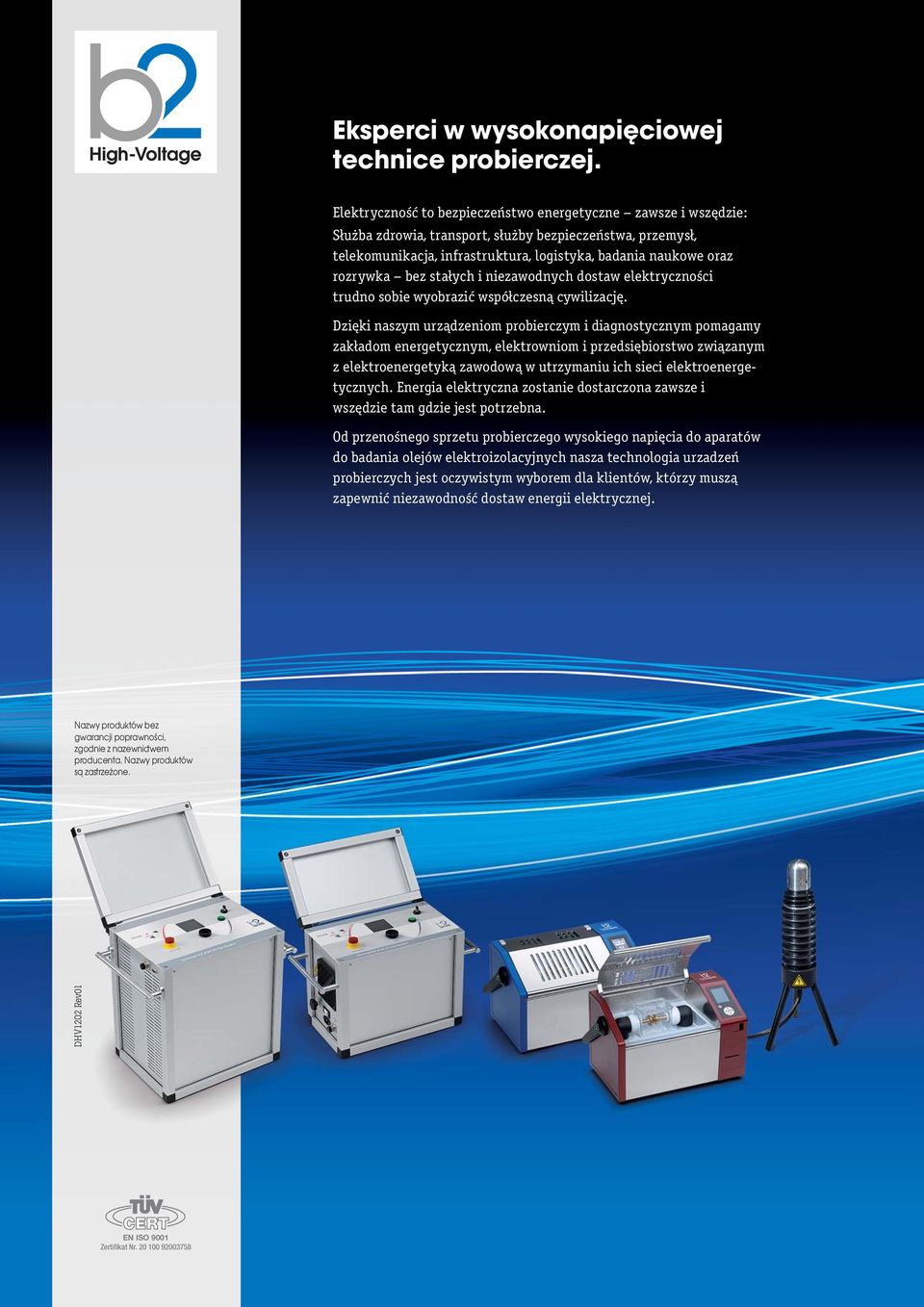

12 Eksperci w wysokonapięciowej technice probierczej. Elektryczność to bezpieczeństwo energetyczne zawsze i wszędzie: Służba zdrowia, transport, służby bezpieczeństwa, przemysł, telekomunikacja, infrastruktura, logistyka, badania naukowe oraz rozrywka bez stałych i niezawodnych dostaw elektryczności trudno sobie wyobrazić współczesną cywilizację. Dzięki naszym urządzeniom probierczym i diagnostycznym pomagamy zakładom energetycznym, elektrowniom i przedsiębiorstwo związanym z elektroenergetyką zawodową w utrzymaniu ich sieci elektroenerge - tycznych. Energia elektryczna zostanie dostarczona zawsze i wszędzie tam gdzie jest potrzebna. Od przenośnego sprzetu probierczego wysokiego napięcia do aparatów do badania olejów elektroizolacyjnych nasza technologia urzadzeń probierczych jest oczywistym wyborem dla klientów, którzy muszą zapewnić niezawodność dostaw energii elektrycznej. Nazwy produktów bez gwarancji poprawności, zgodnie z nazewnictwem producenta. Nazwy produktów są zastrzeżone. DHV1202 Rev01 EN ISO 9001 Zertifikat Nr
