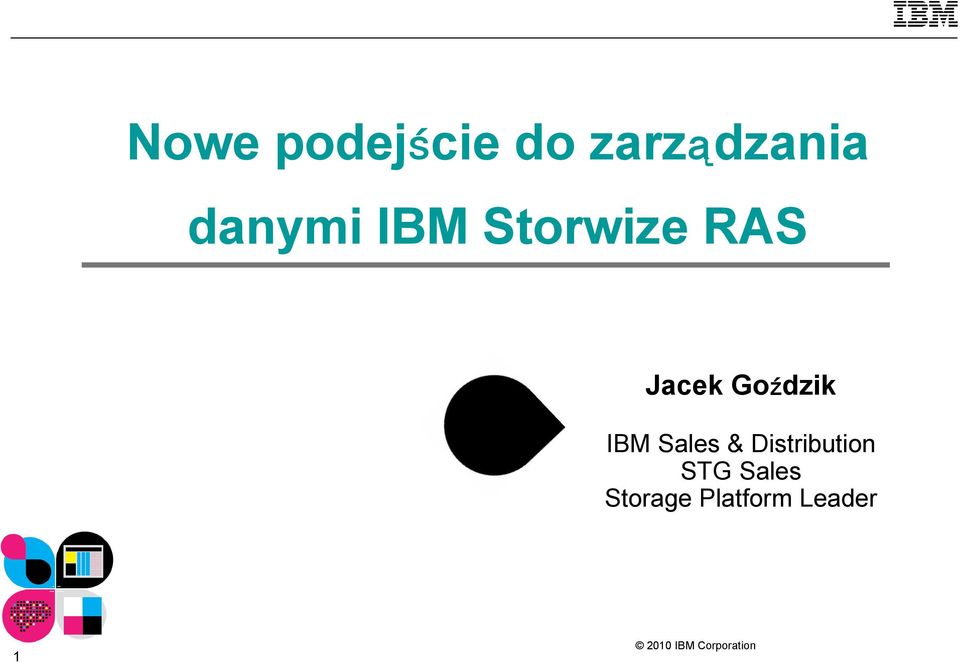

1 Nowe podejście do zarządzania danymi IBM Storwize RAS Jacek Goździk IBM Sales & Distribution STG Sales Storage Platform Leader 1

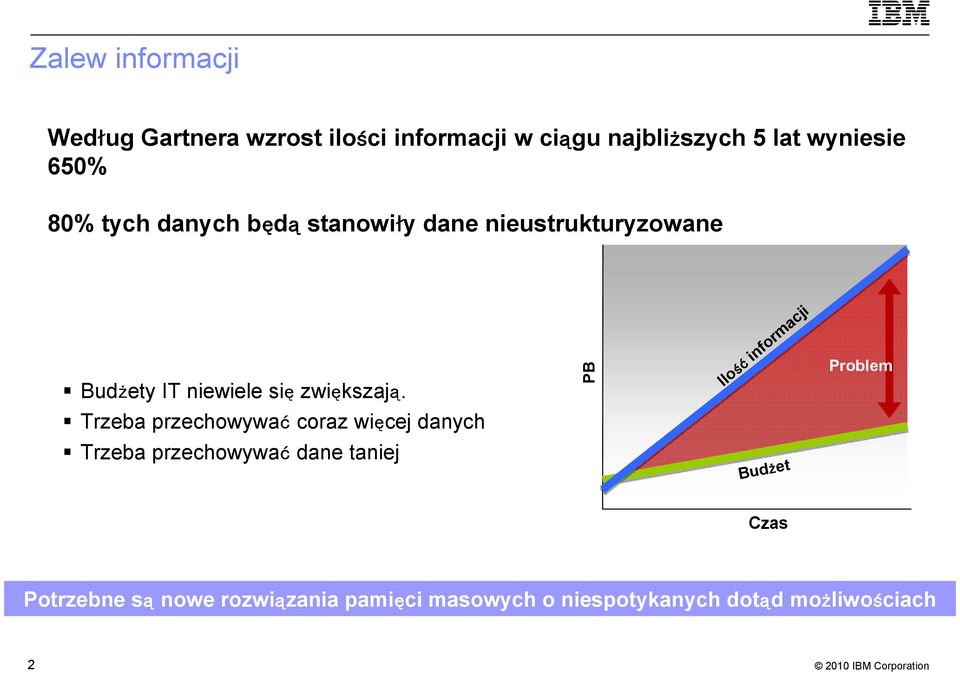

2 Zalew informacji Według Gartnera wzrost ilości informacji w ciągu najbliższych 5 lat wyniesie 650% 80% tych danych będą stanowiły dane nieustrukturyzowane Budżety IT niewiele się zwiększają. PB Ilość ść ść informacji Problem Trzeba przechowywać coraz więcej danych Trzeba przechowywać dane taniej Budżet Czas Potrzebne są nowe rozwiązania pamięci masowych o niespotykanych dotąd możliwościach 2

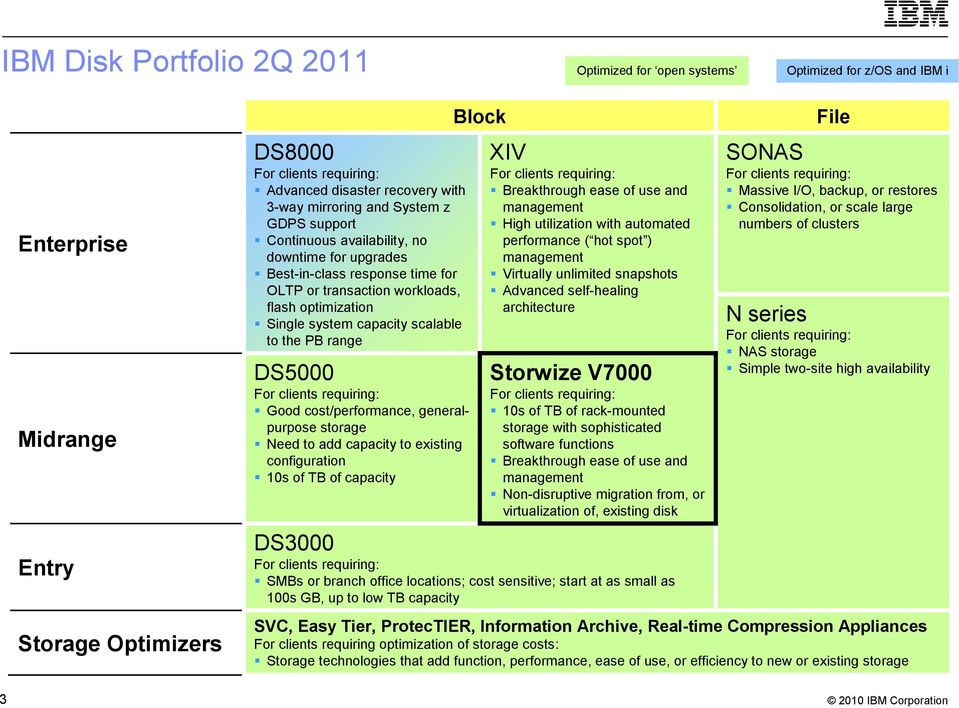

3 IBM Disk Portfolio 2Q 2011 Optimized for open systems Optimized for z/os and IBM i Enterprise Midrange Entry Storage Optimizers DS8000 For clients requiring: Advanced disaster recovery with 3-way mirroring and System z GDPS support Continuous availability, no downtime for upgrades Best-in-class response time for OLTP or transaction workloads, flash optimization Single system capacity scalable to the PB range DS5000 For clients requiring: Good cost/performance, generalpurpose storage Need to add capacity to existing configuration 10s of TB of capacity Block XIV For clients requiring: Breakthrough ease of use and management High utilization with automated performance ( hot spot ) management Virtually unlimited snapshots Advanced self-healing architecture Storwize V7000 For clients requiring: 10s of TB of rack-mounted storage with sophisticated software functions Breakthrough ease of use and management Non-disruptive migration from, or virtualization of, existing disk DS3000 For clients requiring: SMBs or branch office locations; cost sensitive; start at as small as 100s GB, up to low TB capacity SONAS For clients requiring: Massive I/O, backup, or restores Consolidation, or scale large numbers of clusters N series For clients requiring: NAS storage Simple two-site high availability SVC, Easy Tier, ProtecTIER, Information Archive, Real-time Compression Appliances For clients requiring optimization of storage costs: Storage technologies that add function, performance, ease of use, or efficiency to new or existing storage File 3

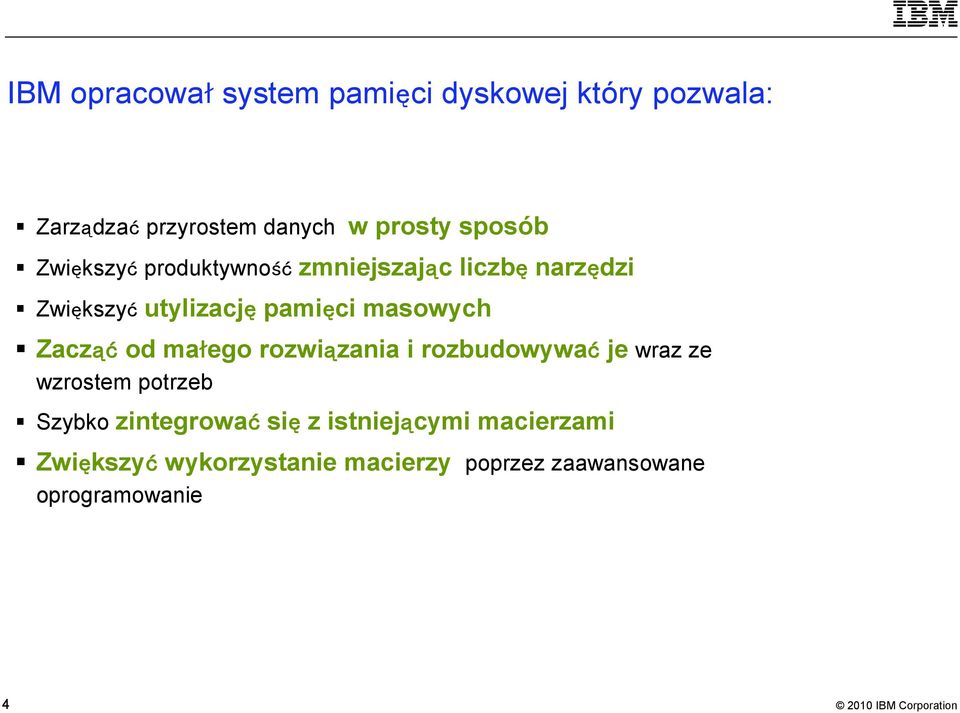

4 IBM opracował system pamięci dyskowej który pozwala: Zarządzać przyrostem danych w prosty sposób Zwiększyć produktywność zmniejszając liczbę narzędzi Zwiększyć utylizację pamięci masowych Zacząć od małego rozwiązania i rozbudowywać je wraz ze wzrostem potrzeb Szybko zintegrować się z istniejącymi macierzami Zwiększyć wykorzystanie macierzy poprzez zaawansowane oprogramowanie 4

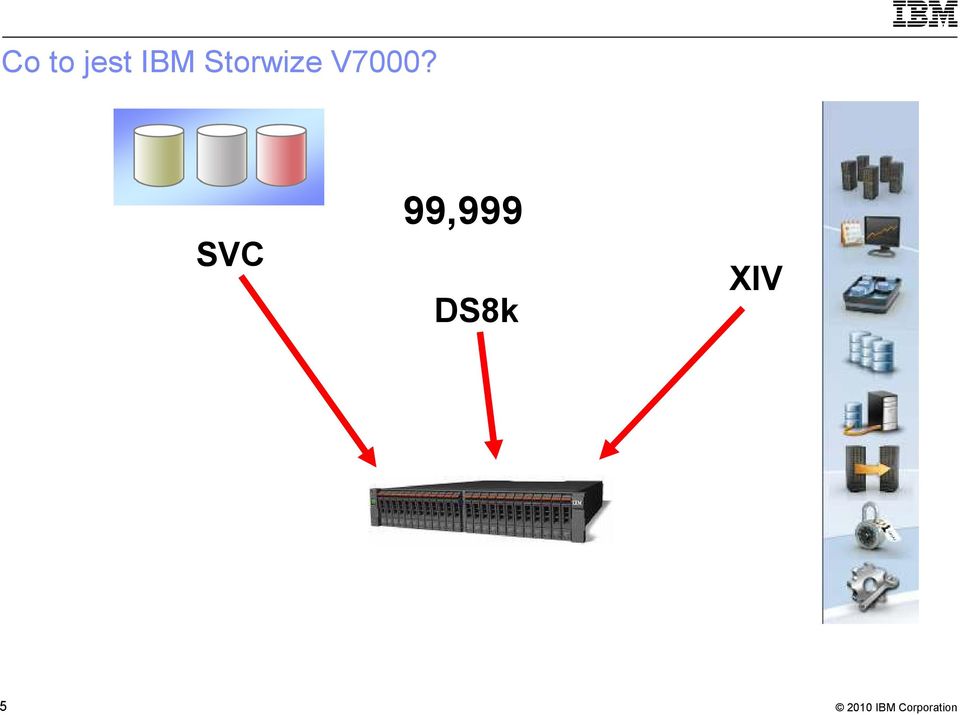

5 Co to jest IBM Storwize V7000? SVC 99,999 DS8k XIV 5

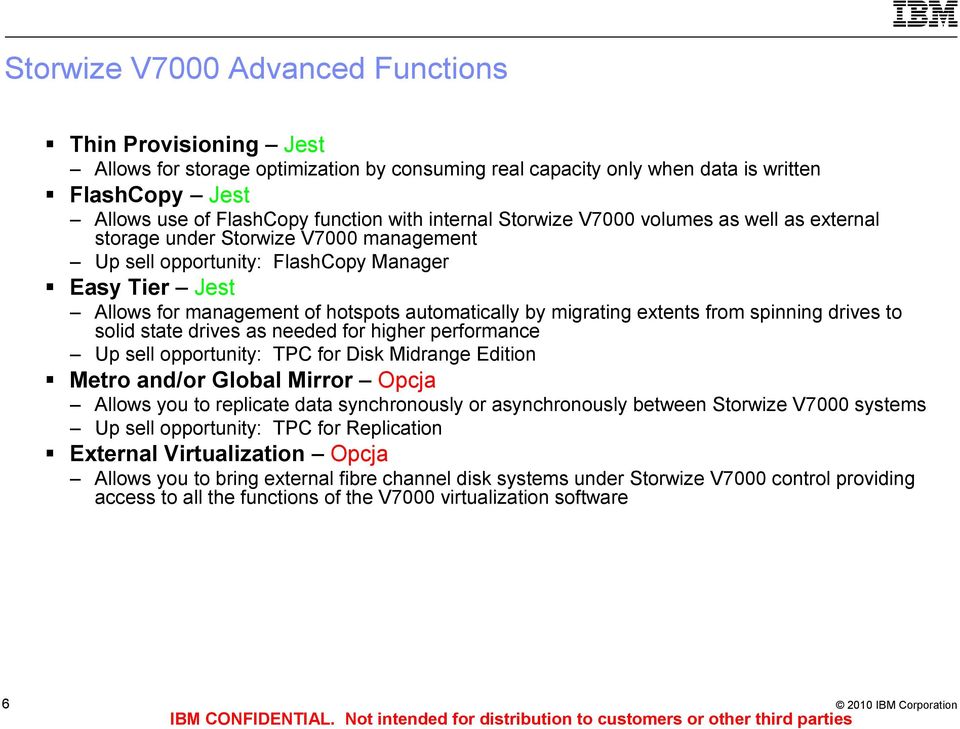

6 Storwize V7000 Advanced Functions Thin Provisioning Jest Allows for storage optimization by consuming real capacity only when data is written FlashCopy Jest Allows use of FlashCopy function with internal Storwize V7000 volumes as well as external storage under Storwize V7000 management Up sell opportunity: FlashCopy Manager Easy Tier Jest Allows for management of hotspots automatically by migrating extents from spinning drives to solid state drives as needed for higher performance Up sell opportunity: TPC for Disk Midrange Edition Metro and/or Global Mirror Opcja Allows you to replicate data synchronously or asynchronously between Storwize V7000 systems Up sell opportunity: TPC for Replication External Virtualization Opcja Allows you to bring external fibre channel disk systems under Storwize V7000 control providing access to all the functions of the V7000 virtualization software 6 IBM CONFIDENTIAL. Not intended for distribution to customers or other third parties

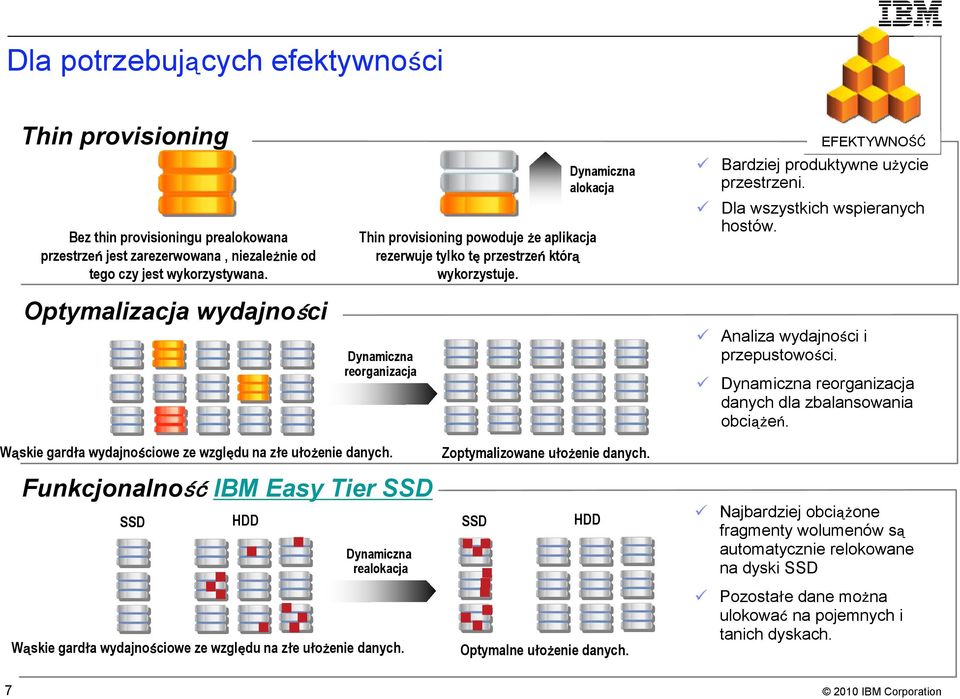

7 Dla potrzebujących efektywności Thin provisioning EFEKTYWNOŚĆ Dynamiczna alokacja Bez thin provisioningu prealokowana przestrzeń ń jest zarezerwowana, niezależżnie od tego czy jest wykorzystywana. Thin provisioning powoduje że aplikacja rezerwuje tylko tę ę przestrzeń ń którą ą wykorzystuje. Bardziej produktywne użycie przestrzeni. Dla wszystkich wspieranych hostów. Optymalizacja wydajności Analiza wydajności i przepustowości. Dynamiczna reorganizacja Wą ąskie gardłła wydajnośściowe ze wzglę ędu na złłe ułłożżenie danych. Dynamiczna reorganizacja danych dla zbalansowania obciążeń. Zoptymalizowane ułłożżenie danych. Funkcjonalność IBM Easy Tier SSD SSD HDD SSD HDD Dynamiczna realokacja Wą ąskie gardłła wydajnośściowe ze wzglę ędu na złłe ułłożżenie danych. 7 Optymalne ułłożżenie danych. Najbardziej obciążone fragmenty wolumenów są automatycznie relokowane na dyski SSD Pozostałe dane można ulokować na pojemnych i tanich dyskach.

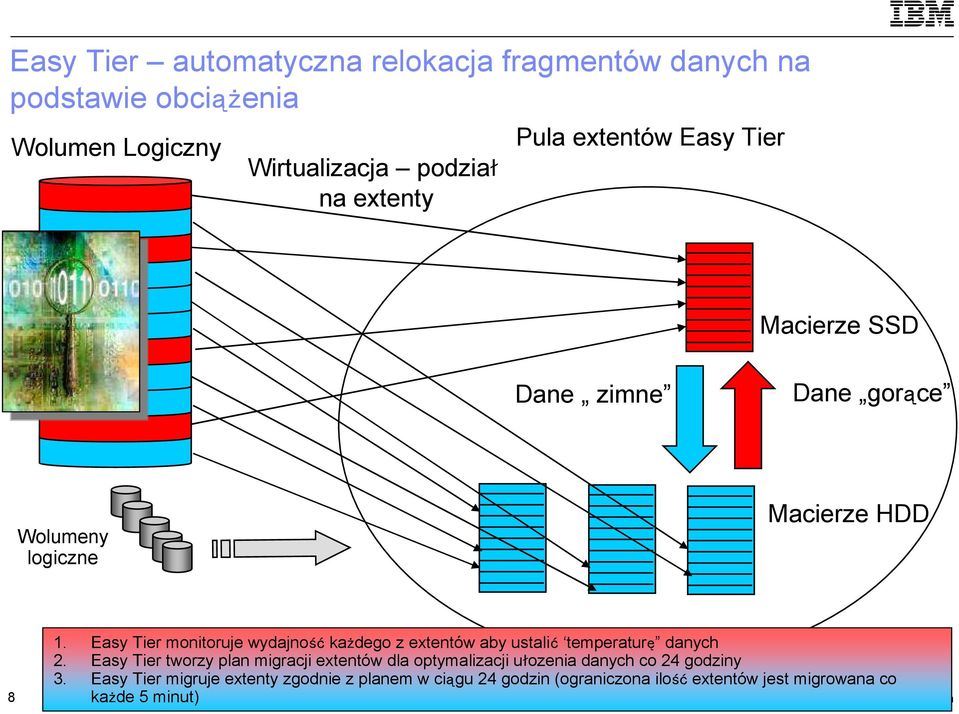

8 Easy Tier automatyczna relokacja fragmentów danych na podstawie obciążenia Wolumen Logiczny Wirtualizacja podział na extenty Pula extentów Easy Tier Macierze SSD Dane zimne Dane gorące Wolumeny logiczne Macierze HDD 8 1. Easy Tier monitoruje wydajność każdego z extentów aby ustalić temperaturę danych 2. Easy Tier tworzy plan migracji extentów dla optymalizacji ułozenia danych co 24 godziny 3. Easy Tier migruje extenty zgodnie z planem w ciągu 24 godzin (ograniczona ilość extentów jest migrowana co każde 5 minut)

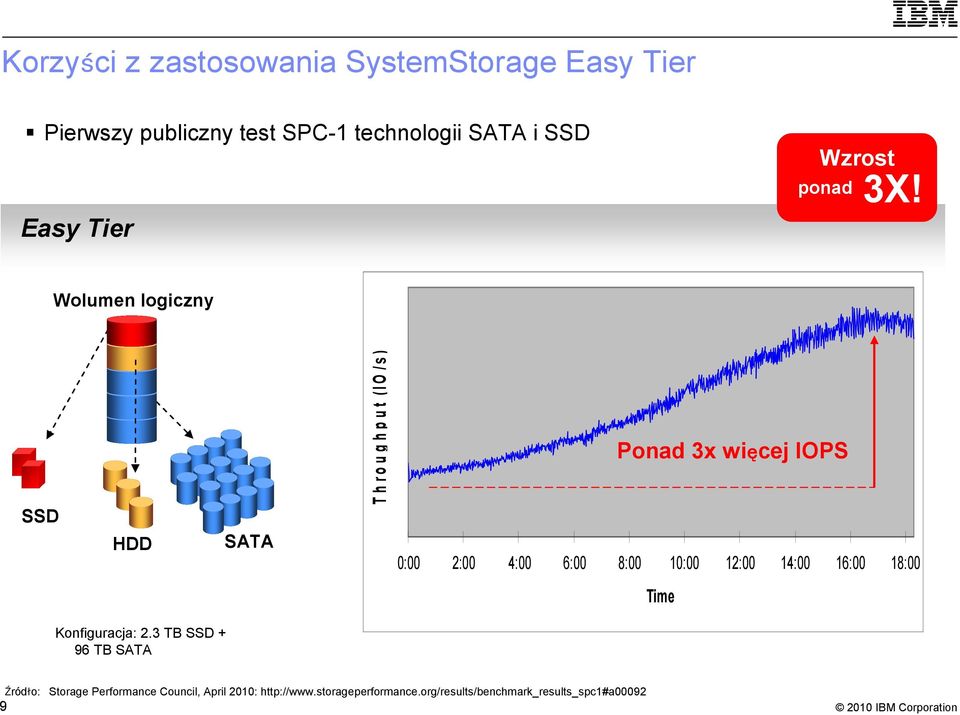

9 Korzyści z zastosowania SystemStorage Easy Tier Pierwszy publiczny test SPC-1 technologii SATA i SSD Easy Tier Wzrost ponad 3X! Wolumen logiczny SSD HDD SATA T h r o u g h p u t (I O / s ) Ponad 3x więcej IOPS 0:00 2:00 4:00 6:00 8:00 10:00 12:00 14:00 16:00 18:00 Time Konfiguracja: 2.3 TB SSD + 96 TB SATA Źródło: Storage Performance Council, April 2010: 9

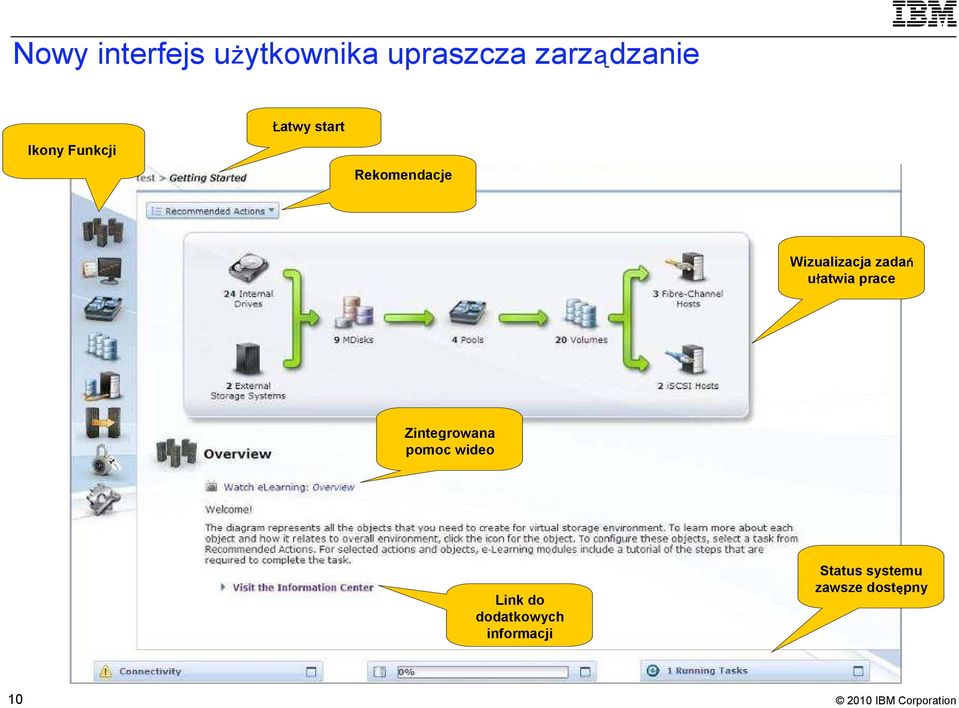

10 Nowy interfejs użytkownika upraszcza zarządzanie Ikony Funkcji Łatwy start Rekomendacje Wizualizacja zadań ułatwia prace Zintegrowana pomoc wideo Link do dodatkowych informacji Status systemu zawsze dostępny 10

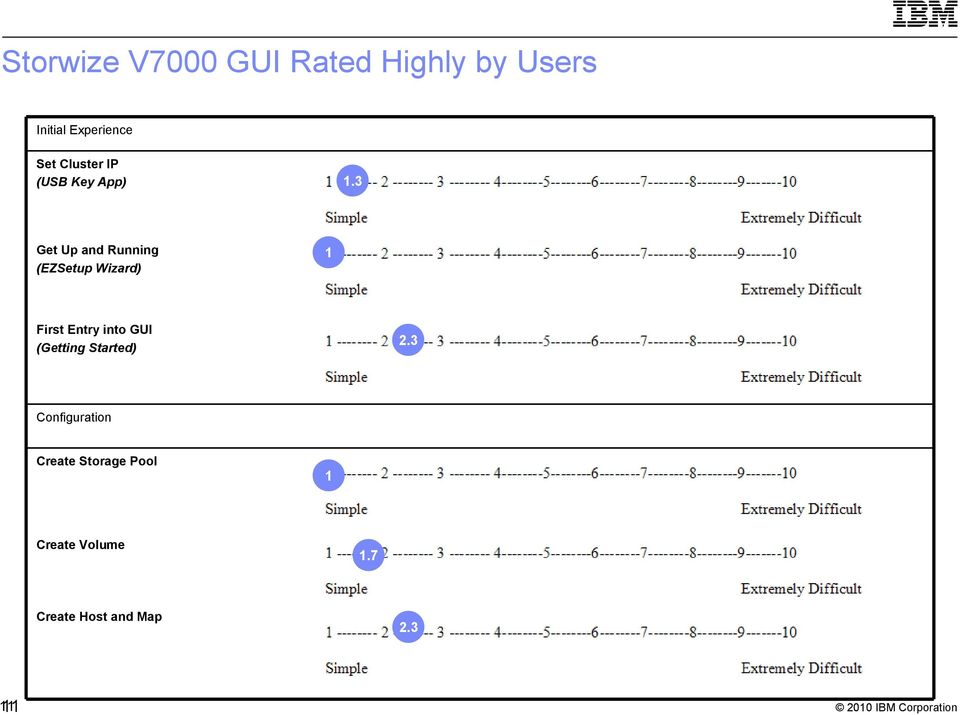

11 Storwize V7000 GUI Rated Highly by Users Initial Experience Set Cluster IP (USB Key App) 1.3 Get Up and Running (EZSetup Wizard) 1 First Entry into GUI (Getting Started) 2.3 Configuration Create Storage Pool 1 Create Volume 1.7 Create Host and Map

12 Wspierane środowiska New IBM z/vse z/vm z/linux Novell NetWare OES2 VMware ESX 3.5, vsphere 4.1 Microsoft Windows Hyper-V IBM Power7 IBM AIX IBM i 6.1 (VIOS) Sun Solaris 8/9/10 HP-UX 11i Tru64 OpenVMS SGI IRIX Linux (Intel/Power/z) RHEL 4/5 SUSE 9/10/11 Apple Mac OS IBM TS7650G ProtecTIER Gateway Citrix Xen Server IBM BladeCenter 1024 Hosts Point-in-time Copy Full volume, Copy on write 256 targets, Incremental, Cascaded, Reverse, Space-Efficient, FlashCopy Mgr Easy Tier Thin Provisioned Volumes iscsi 1Gb or 10Gb 2.5 drives 300GB 10k SAS 450GB 10k SAS 600GB 10k SAS 146GB 15k SAS 300GB SSD (E-MLC) 8Gbps SAN fabric Continuous Copy Metro/Global Mirror Multiple Cluster Mirror Storwize V7000 up to 9 exp. Clustered Systems RAID 0, 1, 5, 6, 10 SAN Storwize V drives 2TB 7,200 RPM Nearline SAS Virtual Disk Mirroring Compellent IBM DS IBM XIV DS3000, DS4000 DS5000, DS6000 DCS9XXX DS8000, DS8800 IBM N series Hitachi Lightning Thunder TagmaStore AMS, WMS, USP, USP-V VSP HP MA, EMA MSA, EVA, XP, P9500 EMC CLARiiON CX4, Symmetrix, DMX, VMAX, VNX, VNXe Sun StorageTek StorEdge NetApp FAS XioTech Emprise NEC istorage Bull Storeway Fujitsu Eternus NexSAN SATABeast 12

13 Wyrównanie utylizacji Wymiana danych Serwery SAN Storwize/ SVC Storwize 30% 70% 80% 20% IBM DS8000 HDS AMS EMC Sym HP MA 13

14 Potrzeby klienta jakie zaspokaja produkt - Koszty - Koszty - Koszty - Koszty - Koszty - Bezpieczeństwo - Wydajność - Funkcjonalność - Łatwość zarządzania - Święty spokój Kierownictwo Dział zakupów Biznes Dział IT 14

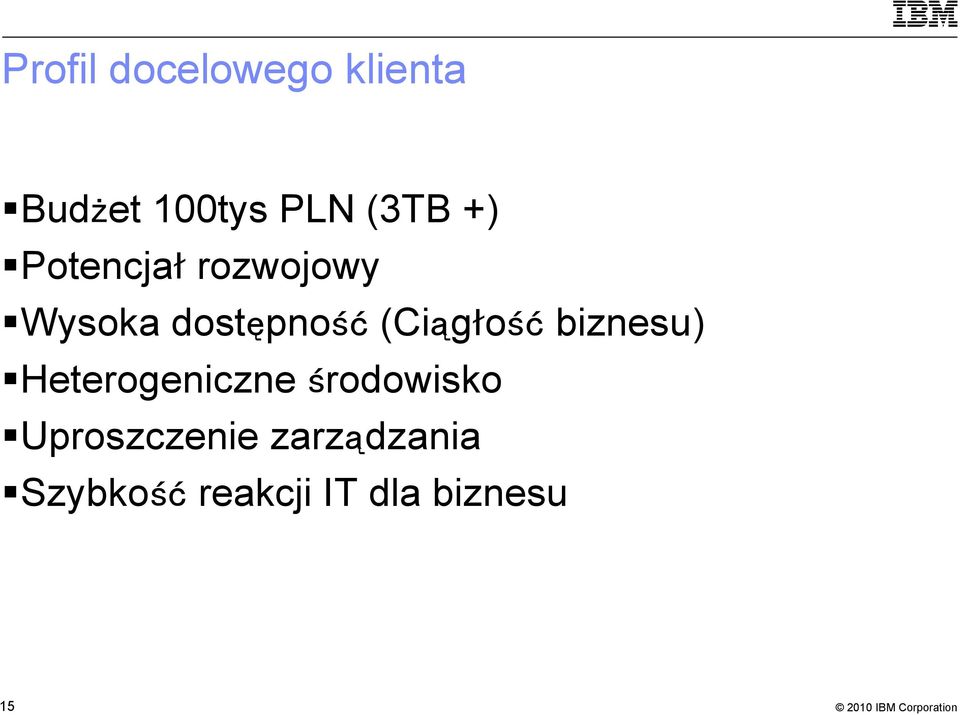

15 Profil docelowego klienta Budżet 100tys PLN (3TB +) Potencjał rozwojowy Wysoka dostępność (Ciągłość biznesu) Heterogeniczne środowisko Uproszczenie zarządzania Szybkość reakcji IT dla biznesu 15

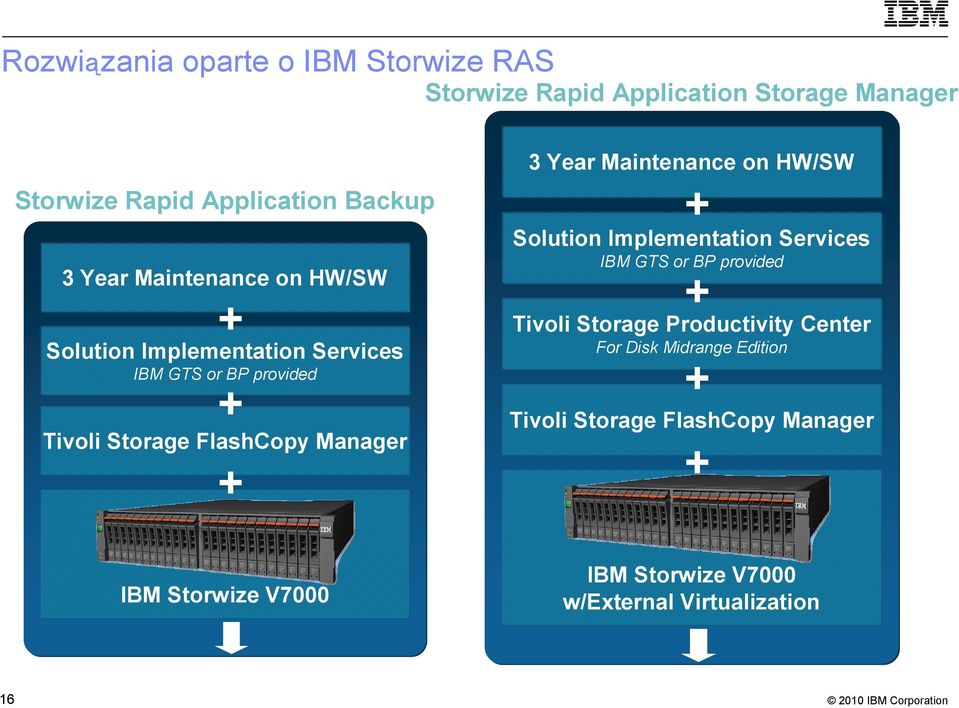

16 Rozwiązania oparte o IBM Storwize RAS Storwize Rapid Application Storage Manager Storwize Rapid Application Backup 3 Year Maintenance on HW/SW + Solution Implementation Services IBM GTS or BP provided + Tivoli Storage FlashCopy Manager + 3 Year Maintenance on HW/SW + Solution Implementation Services IBM GTS or BP provided + Tivoli Storage Productivity Center For Disk Midrange Edition + Tivoli Storage FlashCopy Manager + IBM Storwize V7000 IBM Storwize V7000 w/external Virtualization 16

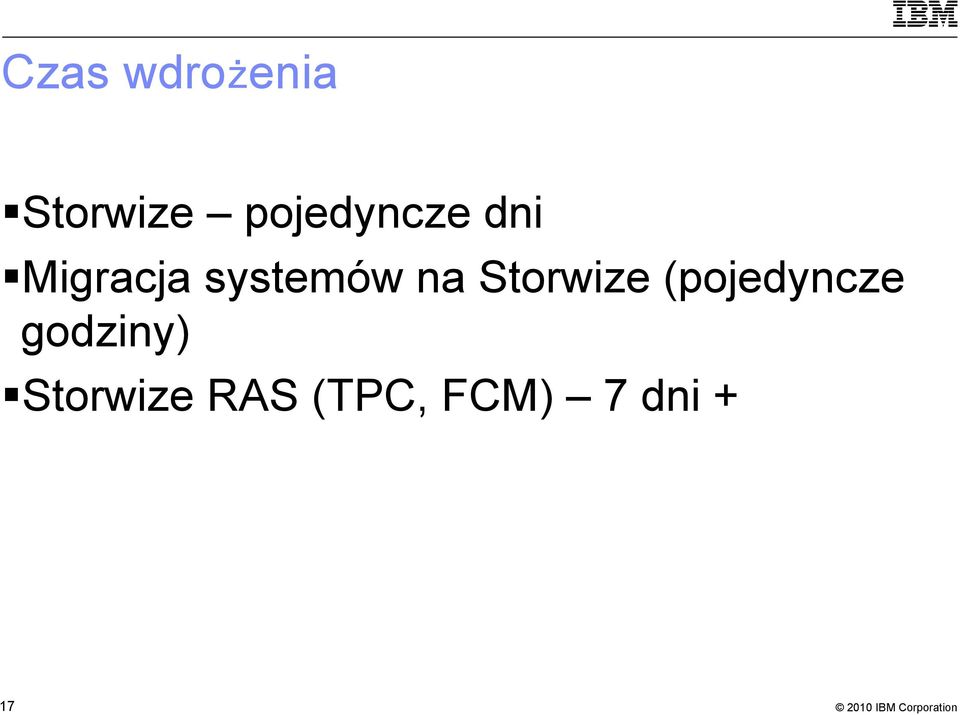

17 Czas wdrożenia Storwize pojedyncze dni Migracja systemów na Storwize (pojedyncze godziny) Storwize RAS (TPC, FCM) 7 dni + 17

18 Partnerzy Handlowi - środowisko Storwize V7000 otwarta dystrubucja...ale Komponenty High-End (SVC) Ważne są kompetencje Usługi IBM vs BP lub IBM and BP Demo + Lab 18

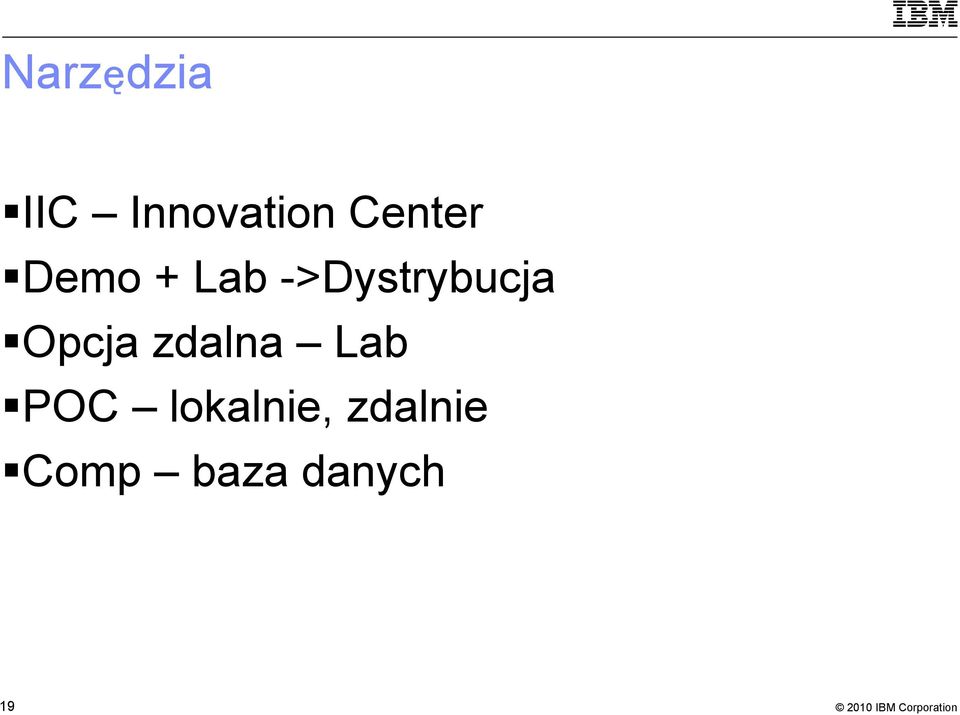

19 Narzędzia IIC Innovation Center Demo + Lab ->Dystrybucja Opcja zdalna Lab POC lokalnie, zdalnie Comp baza danych 19

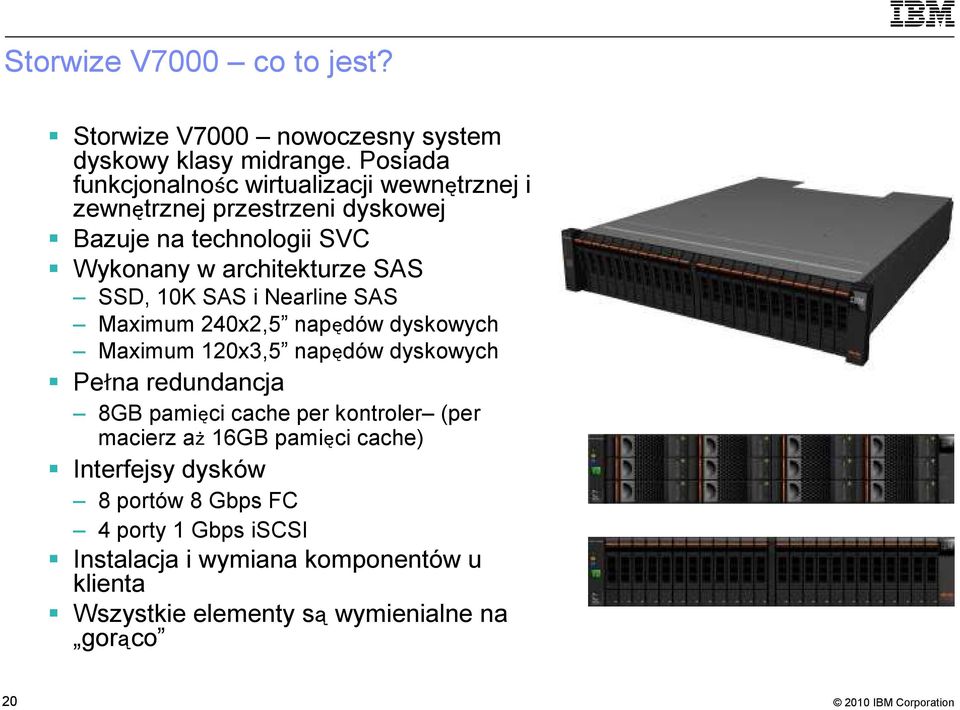

20 Storwize V7000 co to jest? Storwize V7000 nowoczesny system dyskowy klasy midrange. Posiada funkcjonalnośc wirtualizacji wewnętrznej i zewnętrznej przestrzeni dyskowej Bazuje na technologii SVC Wykonany w architekturze SAS SSD, 10K SAS i Nearline SAS Maximum 240x2,5 napędów dyskowych Maximum 120x3,5 napędów dyskowych Pełna redundancja 8GB pamięci cache per kontroler (per macierz aż 16GB pamięci cache) Interfejsy dysków 8 portów 8 Gbps FC 4 porty 1 Gbps iscsi Instalacja i wymiana komponentów u klienta Wszystkie elementy są wymienialne na gorąco 20

21 IBM przedstawia - IBM Storwize V7000 Macierz nowej generacji Potęż ężne możliwości w macierzy klasy średniej. Modułowa budowa pozwala kupować tyle ile potrzeba Wysoka efektywność wykorzystania Przełomowa łatwość użytkowania zwiększa efektywność administratora Kontrola kosztów na każdym kroku

22 Storwize V7000 vs Konkurencja Vendor IBM EMC HP HDS Offering Oxford CX4 EVA AMS2000 Architecture I & E Virtualization Traditional I Virtualization Traditional Single Offering w/ 1 drive to 960 drives scalability Yes, planned No No No RAID Options 0, 1, 5, 6, 10 0, 1, 5, 6, 10 0, 1, 5, 6, 10 0, 1, 5, 6, 10 Connectivity Options 8Gbps FC/1Gbps iscsi 8Gbps FC/1Gbps iscsi Optional Gateways 8Gbps FC/1Gbps iscsi Mix & Match Drives in Same Enclosure Yes No 8 drive minimum No SSD 3.5" & 2.5" Enclosure Options Yes No No No Base Array Software - Storage Management & GUI Integrated GUI Navisphere CommandView Navigator 2 - Host Kit ( Intel-class ) included required charge included included - Host Kit ( Unix-class ) included required charge included included - LUN Masking included included included included - Thin Provisioning included Dynamic Provisioning Dynamic Provisioning Dynamic Provisioning - Storage Tiering included FAST not available Tiering Manager Copy Services Software - Non-Disruptive Volume Migration (external) included SAN Copy SVCP Copy Manager - Non-Disruptive Volume Migration (internal) included Virtual LUN included included - Local Copy: Full Clone included SnapView Business Copy Shadow Image - Local Copy: Space-efficient included SnapView Business Copy Shadow Image - Local Copy: Targets as Remote Copy Source 1H2011 not available not available not available - Remote Copy Over IP not available not available Optional Gateways Optional Gateways - Remote Copy Metro & Global MirrorView & RecoverPoint Continuous Access TruCopy - Remote Copy: 3-Site for Midrange not available not available not available not available Other Software - External Virtualization SVC Software VPLEX XP20000 USP-VM - Quality of Service included Navisphere QoS Manager?? - Performance Analyzer TPC-MR Performance Analyzer included included - Midrange SAN Software TPC-MR ControlCenter for CLARiiON Storage Essentials Hi-Command Multi-Path I/O Server Software - Multi-pathing drivers SDD - Free PowerPath SecurePath HDLM 22 Bold Italic = Chargeable Feature

23 Konkurencja HP EVA4,6k P4 family 3PAR? Jak walczyć? WYDAJNOŚĆ Utylizacja pamięci masowych EMC CLARION CX4! VNX NetApp FAS Wykorzystanie istniejących zasobów macierzowych DOŚWIADCZENIE Doświadczenie producenta w konstrukcji rozwiązań o najwyższej niezawodności i poziomie bezpieczeństwa Grupa SSIS HW + SW + USŁUGI POC & testy IBM Storwize V7000 & Roadmap ok 100tys PLN 23

24 Storwize V7000 Performance Performance is becoming much less important to our target market, but Storwize V7000 performance should be outstanding Performance of DS5300 for roughly DS5020 price 24

25 Dodatkowe rozwiązania FlashCopy Manager lub FastBack agent Serwer Aplikacji Application data iscsi/fc Natychmiastowe odtwarzanie Dane Productivity Center Kopie migawkowe... SSD/SAS Disks Thin Provisioning, Easy Tier External Virtualization Replikacja FC (Sync lub Async) Replikacja IP (kopia) (SAS/NL-SAS) Replikacja FC lub IP (zdeduplikowana ) TSM Admin Center Dla zarządzania odtwarzaniem danych. IBM oferuje Zintegrowane oprogramowanie do kopii migawkowych Zunifikowane odtwarzanie z Tivoli Storage Manager Storage Manager 6 FastBack agent 25 Backup Odtwarzanie ProtecTIER deduplication gateway Storwize V7000

26 Dane zawsze wypełnią przydzielone im miejsce 26

27 KONTAKT Jacek Goździk Adres Tel: Link: IBM Strowize RAS 27
