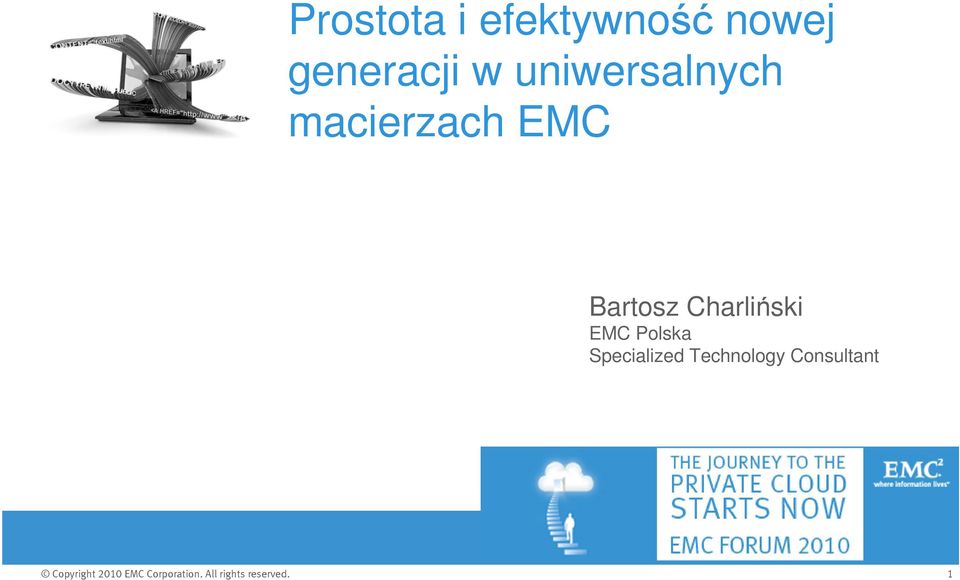

1 Prostota i efektywność nowej generacji w uniwersalnych macierzach EMC Bartosz Charliński EMC Polska Specialized Technology Consultant 1

2 Macierze EMC strategia Prostota i efektywność Prostota Efektywność Scentralizowane zarządzanie Jeden wspólny interfejs do zarządzania środowiskiem NAS i SAN Podłączanie po wielu protokołach NFS, CIFS, pnfs, iscsi, Fibre Channel i MPFS powinny być w jednym urządzeniu Konsolidacja Wykorzystanie skalowalnego urządzenia dla wszystkich środowisk i systemów zarówno wirtualnych jaki fizycznych Ustaw i zapomnij Intuicyjny interfejs uŝytkownika umoŝliwia ergonomicznie wdroŝyć zaawansowane usługi Optymalizacja poziomów usług Dynamiczne wykorzystanie zasobów aby zapewnić najwyŝsza wydajność przy najmniejszym koszcie ObniŜanie zuŝycia pojemności i energii Zwiększanie pojemności przy jednoczesnym obniŝaniu zuŝycia energii i wymagań na ciepło Usprawnienie wykorzystania pojemności Przydzielanie pojemności na bazie bieŝących potrzeb aby unikać marnowania zasobów Skalowalność na Ŝyczenie Zdolność do dodawania pojemności na Ŝądanie bez obawy o granice wydajności i pojemności 2

3 Ujednolicone zarządzanie Wczoraj Zarządzanie SAN Zarządzanie NAS Dziś Ujednolicone zarządzanie EMC Unisphere 3

4 Unisphere Nowy, wspólny, ergonomiczny interfejs zarządzający Wspólne zarządzanie SAN i NAS Jednokrotne logowanie do zarządzania jedną lub wieloma macierzami Wspólne, skonsolidowane monitorowanie, powiadamianie i raportowanie Instalowalny przez Klienta Prosta i intuicyjna nawigacja Dostosowywane widoki Integracja z innymi produktami EMC: Replication Manager, RecoverPoint, PowerPath Demo 4

5 Dla środowisk wirtualnych Unisphere + vcenter Server integration + VAAI VMware Administrator KaŜdy administrator ma: MoŜliwość zarządzania ze swoich ulubionych narządzi vcenter integration Storage Administrator VAAI VAAI Wgląd do fizycznych i wirtualnych zasobów Szybki i prosty interfejs do udostępniania pojemności Unisphere Local and remote data replication Zintegrowaną replikację Przesunięcie zadań związanych z obsługa danych na poziom macierzy 5

6 Efektywne zarządzanie wzrostem informacji 5X 4X 3X 2X 50% CAGR growth DVD RFID digital TV MP3 players digital cameras camera phones, VoIP medical imaging, laptops, data center applications, games satellite images, CAD/CAM, ATM, scanners 1X sensors, digital radio, DLP theaters, telematics GPS, , instant messaging, video conferencing, industrial machines, security surveillance, appliances Zarządzaj 5 razy większą ilością danych za cztery lata Source: As the Economy Contracts, the Digital Universe Expands, IDC EMC-sponsored white paper, May

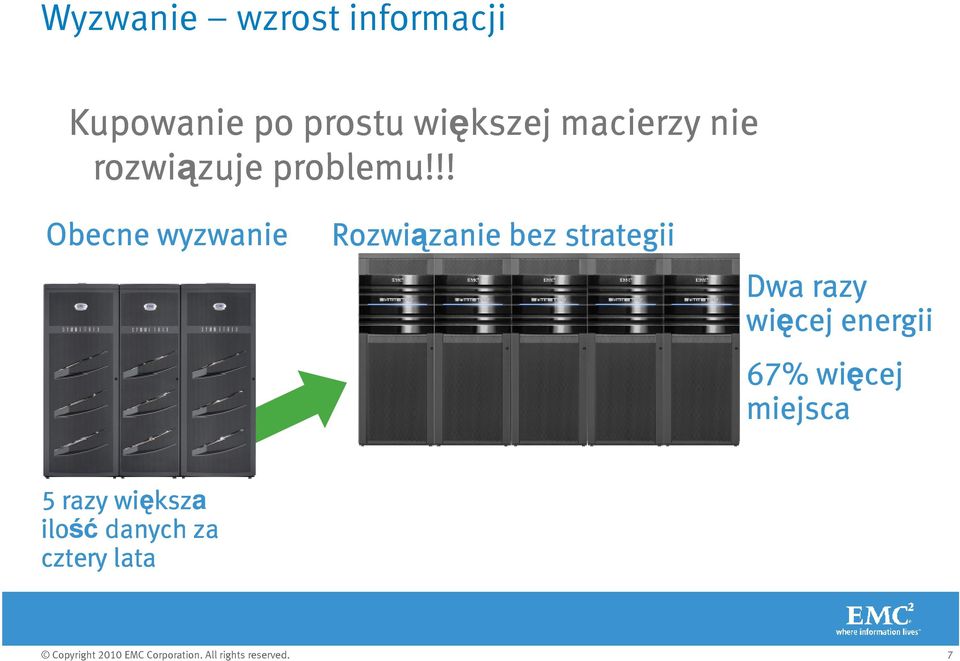

7 Wyzwanie wzrost informacji Kupowanie po prostu większej macierzy nie rozwiązuje zuje problemu!!! Obecne wyzwanie Rozwiązanie zanie bez strategii Dwa razy więcej energii 67% więcej miejsca 5 razy większ ksza ilość danych za cztery lata 7

8 Efektywne zarządzanie wzrostem informacji 5X 4X 3X 2X 1X Zarządzaj wzrostem informacji z EMC Fully automated storage tiering Optimize performance and capacity Thin Provisioning Allocate capacity on demand Deduplicate, compress, spin down Efficiency to store more with less Archive and delete Policy-based lifecycle management Federate to the cloud Public and private cloud integration

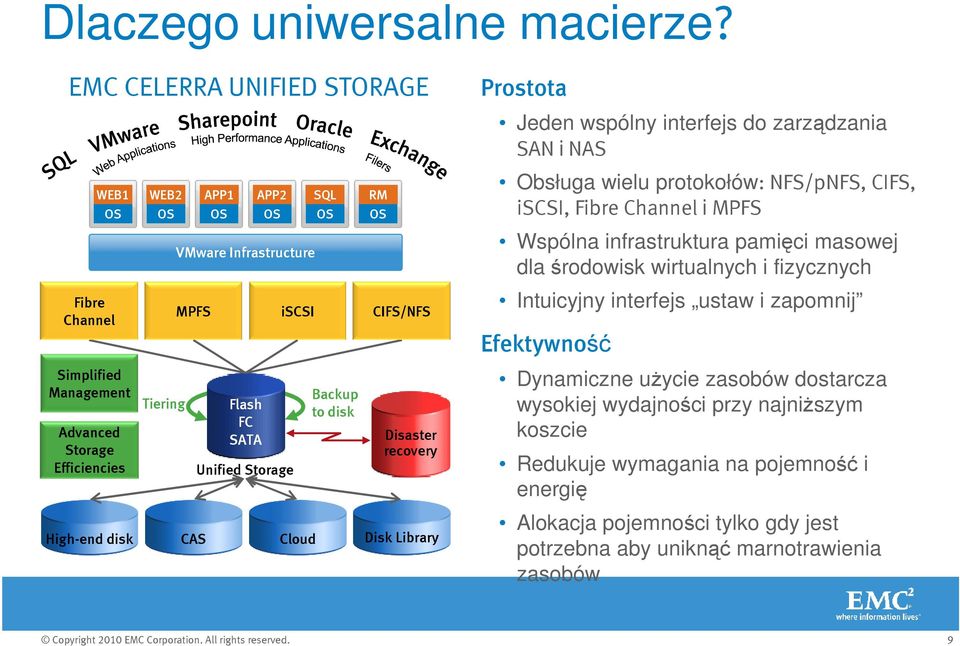

9 Dlaczego uniwersalne macierze? EMC CELERRA UNIFIED STORAGE WEB1 OS Fibre Channel Simplified Management Advanced Storage Efficiencies WEB2 OS Tiering VMware Infrastructure MPFS APP1 OS Flash FC SATA APP2 Unified Storage Backup to disk Disaster recovery High-end disk CAS Cloud Disk Library OS iscsi SQL OS RM OS CIFS/NFS Prostota Jeden wspólny interfejs do zarządzania SAN i NAS Obsługa wielu protokołów: NFS/pNFS, CIFS, iscsi, Fibre Channel i MPFS Wspólna infrastruktura pamięci masowej dla środowisk wirtualnych i fizycznych Intuicyjny interfejs ustaw i zapomnij Efektywność Dynamiczne uŝycie zasobów dostarcza wysokiej wydajności przy najniŝszym koszcie Redukuje wymagania na pojemność i energię Alokacja pojemności tylko gdy jest potrzebna aby uniknąć marnotrawienia zasobów 9

10 CLARiiON CX4 Innovation UltraFlex I/O modules Other Vendors CLARiiON CX4 Fixed Fibre Channel or iscsi ports 32-bit OS Single-core processors CPU CPU Memory Memory Not Upgradeable Cannot mix Fibre Channel and iscsi in the same storage array Connections can not be expanded, upgraded, or replaced Fibre Channel iscsi FCoE * 64-bit FLARE OS Multi-core processors Hot Upgradeable Mix and match 8 Gb/s Fibre Channel and 10 Gb/s iscsi Add, change, and expand I/O modules without system downtime *Available Fall 2010 CLARiiON CX4 s UltraFlex enables you to support multiple connectivity options in a single system 10

11 Optymalizacja pojemności/wydajności Technologia FAST dla zasobów niestrukturalnych Rok 1 Rok 2 Rok 3 Rok 4 Rok 5 Częstość dostępu Flash lub FC Nowe i często wykorzystywane dane są s przechowywane na dyskach SSD lub FC Wraz z wiekiem danych FAST automatycznie przenosi je z szybkich dysków na wolniejsze ale pojemniejsze Automatyzacja SATA Dni od momentu modyfikacji 11

12 CLARiiON CX4 Innovation FAST Fully Automated Storage Tiering New feature Optymalizuje ze względu na : Najlepsza wydajność Największa pojemność NajniŜszy koszt Dynamiczne rozłoŝenie: Gorące dane na Flash Zimne dane na SATA Maksymalizacja zwrotu z inwestycji Ongoing recycling of storage media for highest utilization rate Zapewnia spełnienie poziomów usług Dostarcza maksymalnej wydajności w ciągu całego cyklu Ŝycia danych 12

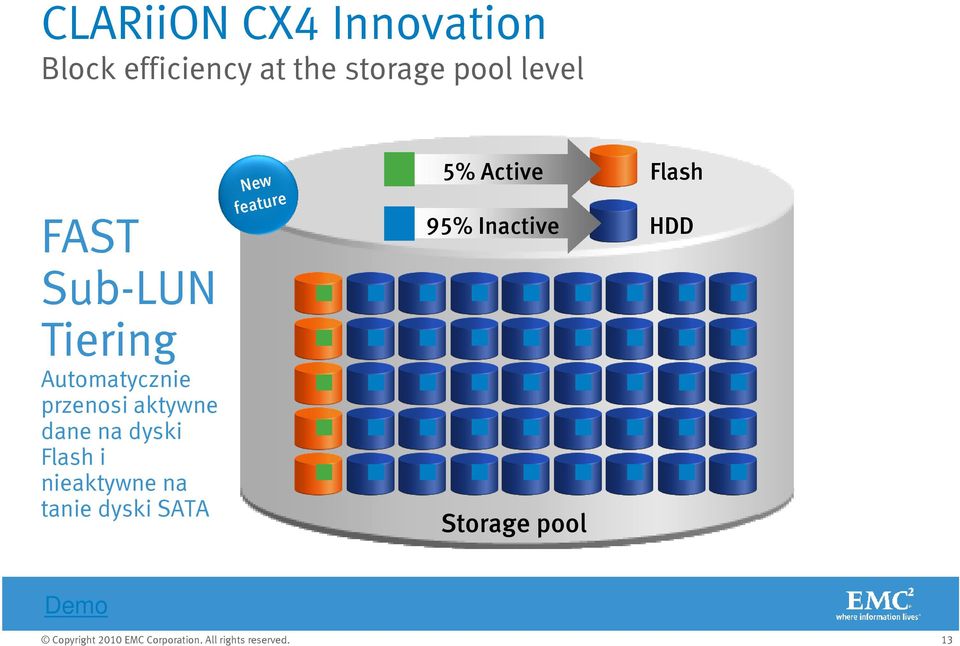

13 CLARiiON CX4 Innovation Block efficiency at the storage pool level FAST Sub-LUN Tiering Automatycznie przenosi aktywne dane na dyski Flash i nieaktywne na tanie dyski SATA New feature 5% Active Flash 95% Inactive HDD Storage pool Demo 13

14 Optymalizacja wydajności FAST Cache w celu uzyskania maksymalnej wydajności Bez FAST Cache OS Kontroler DRAM Cache Z FAST Cache OS Controller DRAM Cache FAST Cache powiększa pojemność pamięci cache wykorzystując dyski SSD Większość zapisów i odczytów jest teraz obsługiwana bezpośrednio z cache u Dane w obszarach FAST Cache są dostepne nawet w przypadku awarii zasilania Flash 4 z 5 I/O z dysków 1 z 10 I/O z dysków Demo 14

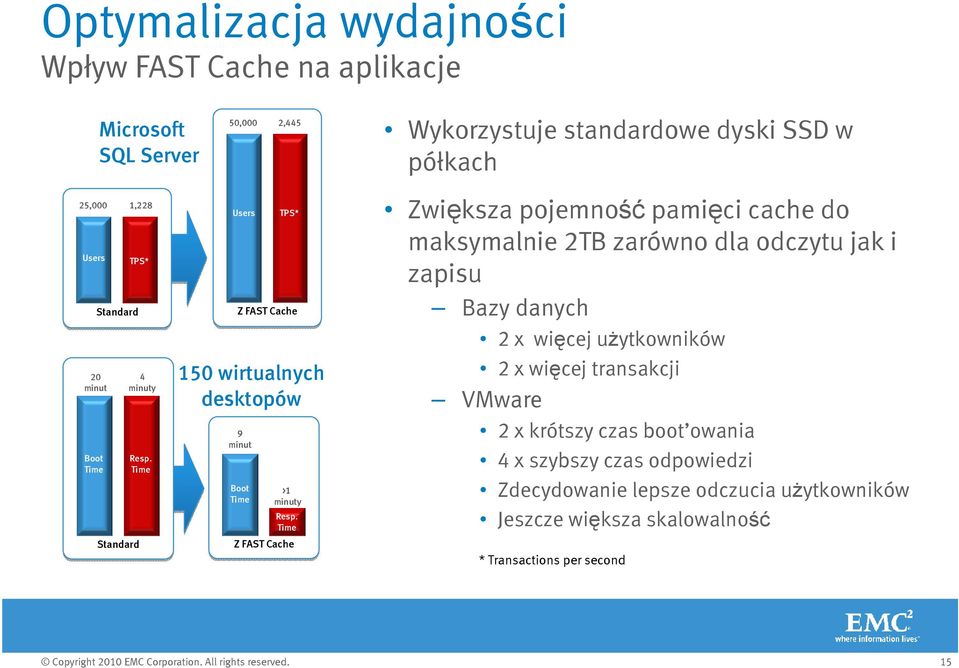

15 Optymalizacja wydajności Wpływ FAST Cache na aplikacje New feature 25,000 Users 20 minut Boot Time Microsoft SQL Server Standard 1,228 TPS* Standard 4 minuty 2445 Resp. Time 50,000 Users 2, TPS* Z FAST Cache 150 wirtualnych desktopów 9 minut Boot Time >1 minuty Resp. Time Z FAST Cache Wykorzystuje standardowe dyski SSD w półkach Zwiększa pojemność pamięci cache do maksymalnie 2TB zarówno dla odczytu jak i zapisu Bazy danych 2 x więcej uŝytkowników 2 x więcej transakcji VMware 2 x krótszy czas boot owania 4 x szybszy czas odpowiedzi Zdecydowanie lepsze odczucia uŝytkowników Jeszcze większa skalowalność * Transactions per second 15

16 Przykład uŝycia technologii FAST + FAST Cache + Block Data Compression VMware or Hyper-V FAST Cache Flash Fibre Channel SATA Compressed Maszyny wirtualne są dynamiczie przesuwane na odpowiednią warstwę pamięci masowejkoszt TCO przechowywania danych zredukowany do 29% dzięki FAST Tiering and FAST Cache Dzięki kompresji, do 50% poprawa w efektywności przechowywania danych blokowych NiŜszy koszt i zwiększona wydajność 16

17 CLARiiON CX4 Innovation Thin LUN Virtual Provisioning Logical Application User View User A 10 GB User B 10 GB 4 GB 3 GB 3 GB Physical Allocation User C 10 GB Common Storage Pool Zwiększona efektywność przechowywania Thin LUN Alokuje pojemność tylko gdy zachodzi konsumpcja Monitorowanie wzrostu dla bezpieczeństwa Automatyzacja przydzielania pojemności Wspieranie Thin LUN Advanced snapshots FAST EMC RecoverPoint 17

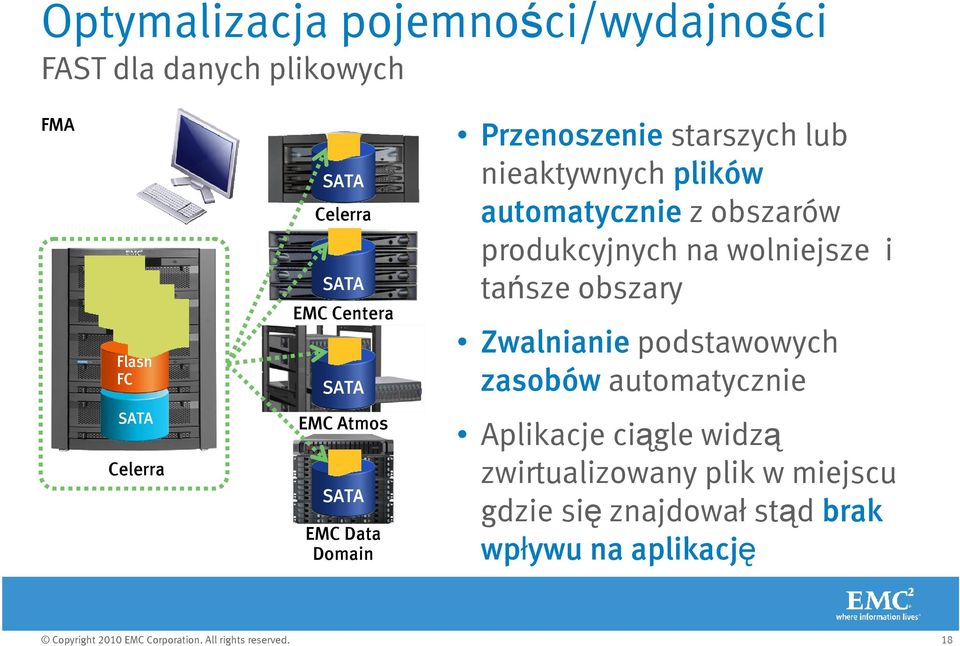

18 Optymalizacja pojemności/wydajności FAST dla danych plikowych FMA SATA Celerra SATA EMC Centera SATA Przenoszenie starszych lub nieaktywnych plików automatycznie z obszarów produkcyjnych na wolniejsze i tańsze obszary Zwalnianie podstawowych zasobów automatycznie Celerra EMC Atmos SATA EMC Data Domain Aplikacje ciągle widzą zwirtualizowany plik w miejscu gdzie się znajdował stąd brak wpływu na aplikację 18

19 Optymalizacja pojemności Deduplikacja i kompresja Deduplikacja Aktywne Dane plikowe 1 TB ~ 500 GB Nieaktywne Deduplikacja i kompresja Połączenie deduplikacji na poziomie plików z kompresja na poziomie bloków umoŝliwia odzyskanie nawet 77% pojemności Poziomy kompresji zaleŝą od typu danych Średnio następuje podwojenie pojemności 19

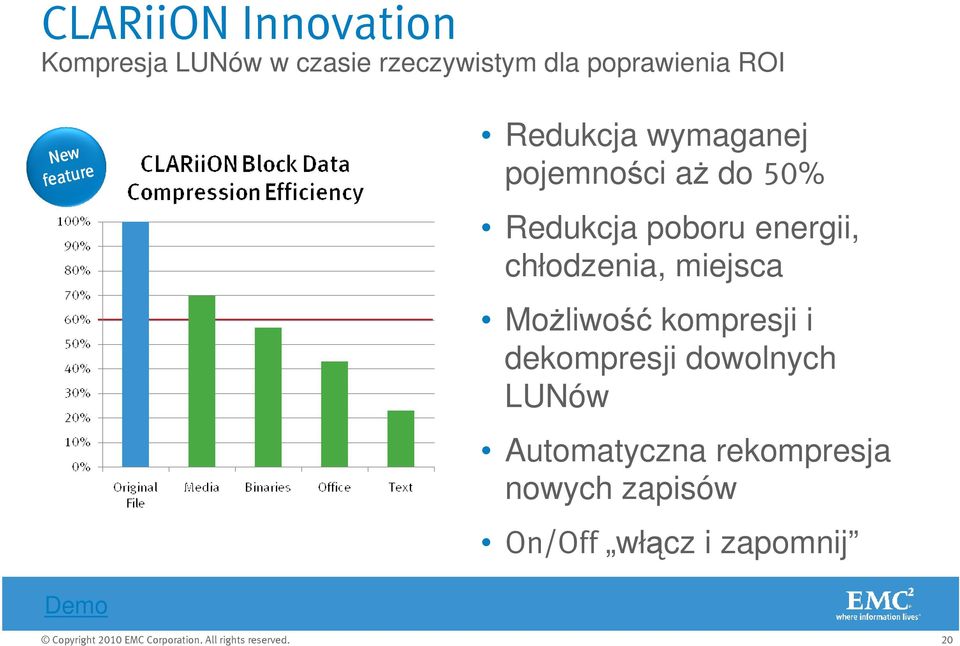

20 CLARiiON Innovation Kompresja LUNów w czasie rzeczywistym dla poprawienia ROI New feature Redukcja wymaganej pojemności aŝ do 50% Redukcja poboru energii, chłodzenia, miejsca MoŜliwość kompresji i dekompresji dowolnych LUNów Automatyczna rekompresja nowych zapisów On/Off włącz i zapomnij Demo 20

21 CLARiiON CX4 Innovation Oszczędzaj energię z dyskami wspierającymi spin down" 13 hours Active 18% of the time 72 hours 59 hours Inactive 82% of the time Friday 7:00 a.m. to 5:00 p.m.: Normal system activity Friday 5:00 p.m. to 8:00 p.m.: System remains active for test run Friday 8:00 p.m. to Monday 7:00 a.m.: Drives spin down Redukcja zuŝycia energii 82% Idealne dla środowisk testowych i rozwojowych gdzie systemy są nieaktywne przez wiele godzin Common spin down scenario: Testy w środowisku VMware RDM test Programiści uruchamiają testy na trzy godziny i zostawiaja system na weekend Bez opcji spin down macierz pobiera energię przez cały weekend Z opcją spin down, dyski są wyłączane 30 minut po testach 21

22 Pytania 22
