1 INSTRUKCJA OBSŁUGI ZESTAW FILTRÓW LAKIERNICZYCH FACH

2 2 UWAGA!!! Przed przystąpieniem d pracy prsimy zapznanie się z niniejszą instrukcją. Niedpwiednie użycie mże byd niebezpiecznie dla zdrwia i życia. Użytkwnik jest dpwiedzialny za zachwanie bezpieczestwa własneg raz innych sób, musi znad i bezwzględnie przestrzegad zasad użytkwania. D pracy należy przystąpid p zapznaniu się z budwą urządzenia, danymi technicznymi raz bwiązującymi zasadami BHP. Firma FACHOWIEC nie pnsi dpwiedzialnści za szkdy spwdwane niedtrzymaniem warunków bsługi zawartych w instrukcji. I. Ogólne zasady bezpieczeństwa UWAGA!!! Pwietrza czyszczneg przez filtr nie wln używad bezpśredni d masek ddechwych. D takich celów wymagany jest ddatkwy filtr pwietrza. Użytkwnik ma bwiązek zapewnid prawidłwą eksplatację urządzenia. Nie dpuszczad dzieci i zwierząt dmwych d bszaru eksplatacji urządzenia. Nie wln demntwad urządze zabezpieczających ani dknywad przy nich żadnych manipulacji. Odnśnie wszystkich prac knserwacyjnych i napraw bwiązują następujące zasady: Przed rzpczęciem prac dłączyd filtr sprężneg pwietrza, a następnie dprwadzid filtr d stanu bezciśnieniweg, dpwietrzając g przez zawór upustwy (nr 4), wcześniej zamykając zawry kulwe (nr 6). Naprawy mgą przeprwadzad wyłącznie wykwalifikwani specjaliści. Olej zawieszny w kndensacie jest substancją szkdliwą dla śrdwiska wdneg. Usuwad kndensat zgdnie z bwiązującymi przepisami utylizacji. Stswanie w bszarach zagrżnych wybuchem raz dla mediów innych, niż sprężne pwietrze, jest zabrnine. Utylizację zużyteg urządzenia raz elementów filtrów należy przeprwadzid zgdnie z bwiązującymi przepisami. II. Warunki gwarancji Prducent udziela 12-st miesięcznej gwarancji pcząwszy d dnia zakupu. Pdstawą wszystkich rszcze gwarancyjnych jest dwód zakupu. Szkdy pwstałe w wyniku nieprawidłwej bsługi urządzenia nie są bjęte gwarancją. Gwarancja nie dtyczy: części eksplatacyjnych (elementów filtracyjnych) uszkdze spwdwanych przeciążeniem uszkdze spwdwanych nieprawidłwym użytkwaniem uszkdze spwdwanych brakiem knserwacji uszkdze spwdwanych niewłaściwym ustawieniem. uszkdze mechanicznych. W przypadku ewentualnych rszcze gwarancyjnych urządzenie musi znajdwad się w stanie ryginalnym. Gwarancja zstaje unieważnina w przypadku manipulwania przy urządzeniu sób nieupważninych Za szkdy pwstałe w wyniku nieprzestrzegania niniejszej instrukcji firma FACHOWIEC, nie pnsi żadnej dpwiedzialnści. Zastrzega się mżliwśd wprwadzenia zmian technicznych.

3 3 III. Dane techniczne Maks. ciśnienie wejściwe: 15[bar] Maks. ciśnienie wyjściwe: 10*bar+ Przepływ przy ciśnieniu 6*bar+: 2000 [l/min] Dpuszczalna temperatura pracy: +5 d +60[ C] Przyłącze wejściwe: G 1/2 wew. Przyłącze wyjściwe: G 1/4 zew. Waga: 6[kg] Wymiary (W*H*L): 465*375*115[mm] Częsttliwśd wymiany filtrów: Nazwa filtra Okres wymiany Objawy zużycia Czyszczenie c 6 miesięcy Spadek ciśnienia pwietrza Separatr cyklnwy i filtr wstępny Filtr dkładny Wymiana c 6 miesięcy Spadek ciśnienia pwietrza na manmetrze 13b w prównaniu d 13a jest większy niż 0.8*bar+ Filtr z węglem aktywnym Wymiana c 6 miesięcy Spadek ciśnienia pwietrza Schemat stpni filtracji: Stpie 1: a) Separatr cyklnwy: wytrącanie dużych krpli wdy i leju, pprzez zawirwanie pwietrza b) Filtr wstępny wyknany z brązu: czyszczanie pwietrza z zanieczyszcze stałych i ciekłych wielkści d 5μm Stpie 2: Filtr dkładny czyszczanie pwietrza z zanieczyszcze stałych wielkści d 0,01 μm, raz redukcja par lejów d 0,01 ppm Rysunek 1 Schemat stpni filtracji Stpie 3: Filtr z węglem aktywnym czyszczanie pwietrza z zanieczyszcze stałych wielkści d 0,01 μm, raz redukcja par lejów d 0,005 ppm i usuwanie drów.

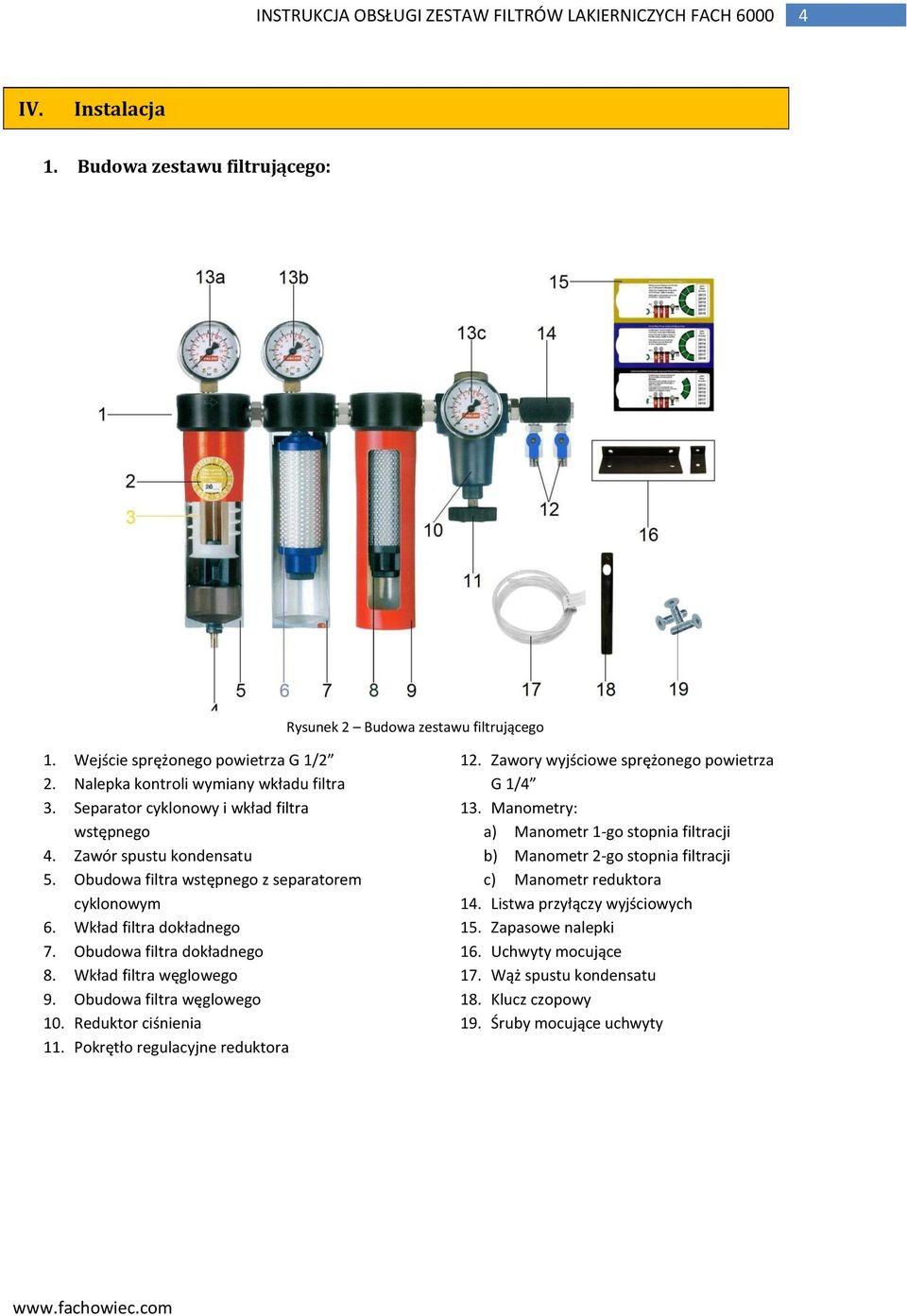

4 4 IV. Instalacja 1. Budwa zestawu filtrująceg: Rysunek 2 Budwa zestawu filtrująceg 1. Wejście sprężneg pwietrza G 1/2 2. Nalepka kntrli wymiany wkładu filtra 3. Separatr cyklnwy i wkład filtra wstępneg 4. Zawór spustu kndensatu 5. Obudwa filtra wstępneg z separatrem cyklnwym 6. Wkład filtra dkładneg 7. Obudwa filtra dkładneg 8. Wkład filtra węglweg 9. Obudwa filtra węglweg 10. Reduktr ciśnienia 11. Pkrętł regulacyjne reduktra 12. Zawry wyjściwe sprężneg pwietrza G 1/4 13. Manmetry: a) Manmetr 1-g stpnia filtracji b) Manmetr 2-g stpnia filtracji c) Manmetr reduktra 14. Listwa przyłączy wyjściwych 15. Zapaswe nalepki 16. Uchwyty mcujące 17. Wąż spustu kndensatu 18. Klucz czpwy 19. Śruby mcujące uchwyty

5 5 2. Mntaż: Używając śrub (nr 19), przykręcid uchwyty mcujące (nr 16) d blku przygtwania pwietrza (rys. 3). Manmetr (nr 13c) dkręcid d reduktra (nr 10). D uszczelnienia płączenia gwintweg należy użyd dpwiednich preparatów uszczelniających. Złącze dkręcid z taką siłą aby nie spwdwad uszkdzenia gwintu. Reduktr (nr 10), raz listwę przyłączy wyjściwych (nr 14) dkręcid d zestawu filtrująceg w klejnści pkazanej na (rys. 2). D uszczelnienia płączenia gwintweg nie należy używad preparatów uszczelniających. Złącze dkręcid z taką siłą, aby nie spwdwad uszkdzenia gwintu. Zamntwad blk filtrujący w pzycji pinwej d uprzedni przygtwaneg miejsca na ścianie gwarantującej dpwiednią nśnśd. Zestaw mże byd również zamntwany bezpśredni w przewdach instalacji pwietrznej bez używania uchwytów mcujących (nr 16), lecz wymagany jest dpwiedni mntaż przewdów pwietrznych. Zamntwad przewód zakczny przyłączem G 1/2 w wejściu wltwym (nr 1). D uszczelnienia płączenia gwintweg należy użyd dpwiednich preparatów uszczelniających. Złącze dkręcid z taką siłą, aby nie spwdwad uszkdzenia gwintu. Zalecamy zastswanie zawru kulweg, który umżliwi dcięcie dpływu pwietrza przy późniejszych pracach serwiswych. Wąż spustu kndensatu (nr 17) zamcwad na kródcu zawru spustweg (nr 4). Drugi kniec węża należy umieścid w pjemniku d zbierania kndensatu. (rys. 4,5) UWAGA!!! Kndensat należy usuwad zgdnie z bwiązującymi przepisami. Rysunek 3 Mntaż uchwytów Rysunek 4, 5 Mntaż węża spustu kndensatu 3. Usuwanie kndensatu: Częsttliwśd usuwania kndensatu zależna jest d ilści wykrzystywaneg pwietrza i warunków atmsferycznych. Zalecamy kntrlę ilści kndensatu przynajmniej raz w tygdniu. Upuszczając kndensat z filtra wstępneg (nr 5) należy wcisnąd zawór upustwy (nr 4). UWAGA!!! Tę czynnśd wyknujemy przy ciśnieniu rbczym. UWAGA!!! Przed przystąpieniem d pniższych czynnści należy dłączyd kmpresr d sieci zasilającej, a następnie upuścid pwietrze ze zbirnika kmpresra i instalacji pneumatycznej. W celu usunięcia kndensatu z filtrów dkładneg (nr 7) i z węglem aktywnym (nr 9) należy dkręcid budwę filtra (rys 7, 8). Ostrżnie zlad kndensat d pjemnika zbirczeg. Zamntwad budwę filtra (nr 7, 9).

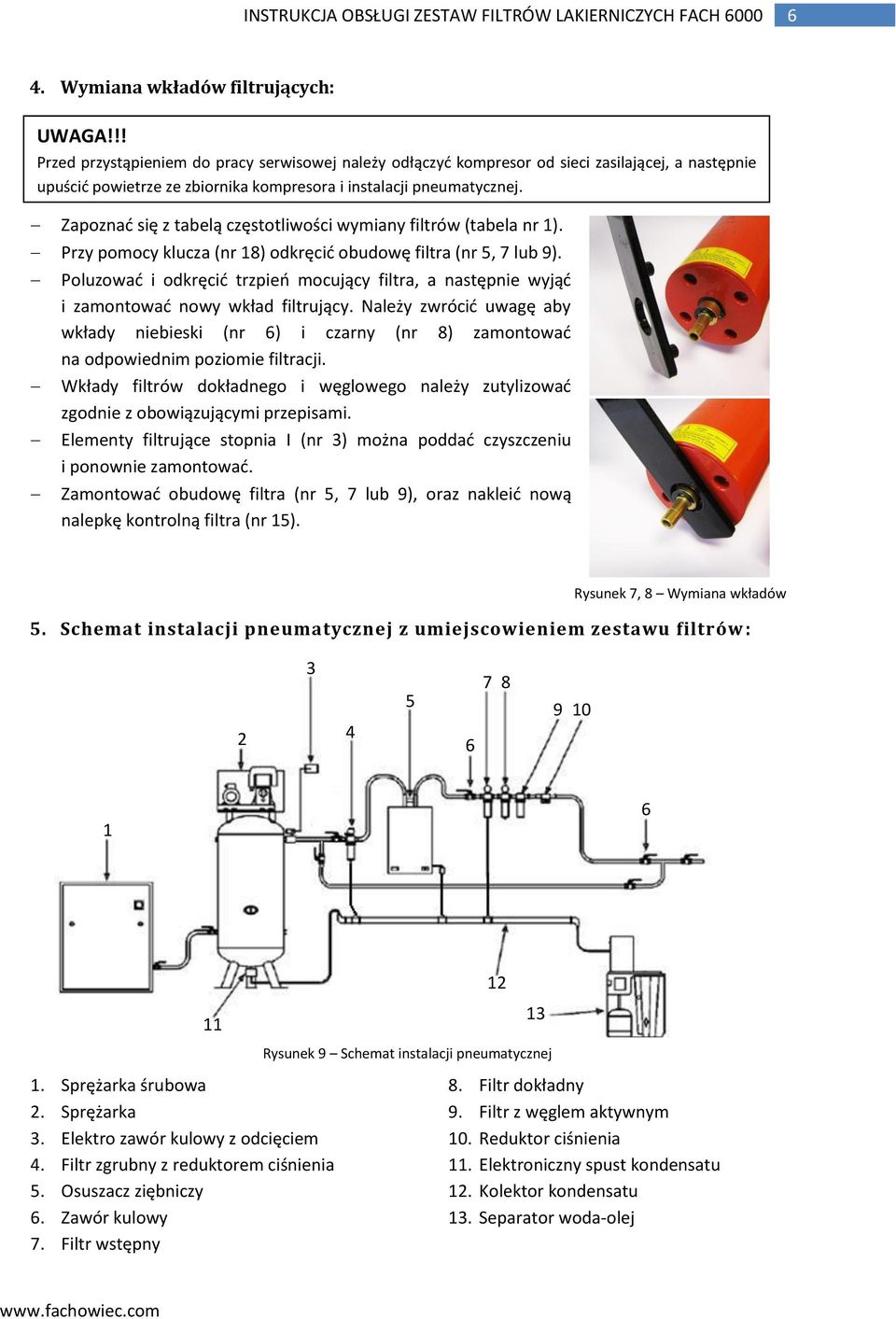

6 6 4. Wymiana wkładów filtrujących: Zapznad się z tabelą częsttliwści wymiany filtrów (tabela nr 1). Przy pmcy klucza (nr 18) dkręcid budwę filtra (nr 5, 7 lub 9). UWAGA!!! Przed przystąpieniem d pracy serwiswej należy dłączyd kmpresr d sieci zasilającej, a następnie upuścid pwietrze ze zbirnika kmpresra i instalacji pneumatycznej. Pluzwad i dkręcid trzpie mcujący filtra, a następnie wyjąd i zamntwad nwy wkład filtrujący. Należy zwrócid uwagę aby wkłady niebieski (nr 6) i czarny (nr 8) zamntwad na dpwiednim pzimie filtracji. Wkłady filtrów dkładneg i węglweg należy zutylizwad zgdnie z bwiązującymi przepisami. Elementy filtrujące stpnia I (nr 3) mżna pddad czyszczeniu i pnwnie zamntwad. Zamntwad budwę filtra (nr 5, 7 lub 9), raz nakleid nwą nalepkę kntrlną filtra (nr 15). Rysunek 7, 8 Wymiana wkładów 5. Schemat instalacji pneumatycznej z umiejscwieniem zestawu filtrów : Rysunek 9 Schemat instalacji pneumatycznej 1. Sprężarka śrubwa 2. Sprężarka 3. Elektr zawór kulwy z dcięciem 4. Filtr zgrubny z reduktrem ciśnienia 5. Osuszacz ziębniczy 6. Zawór kulwy 7. Filtr wstępny 8. Filtr dkładny 9. Filtr z węglem aktywnym 10. Reduktr ciśnienia 11. Elektrniczny spust kndensatu 12. Klektr kndensatu 13. Separatr wda-lej

7 Imprter i dystrybutr: FACHOWIEC F.H.W. Zenn Świętek ul. Stefaskieg Pzna Sprzedaż Hurtwa i Detaliczna: ul. Grunwaldzka 390 tel fax Serwis: tel
