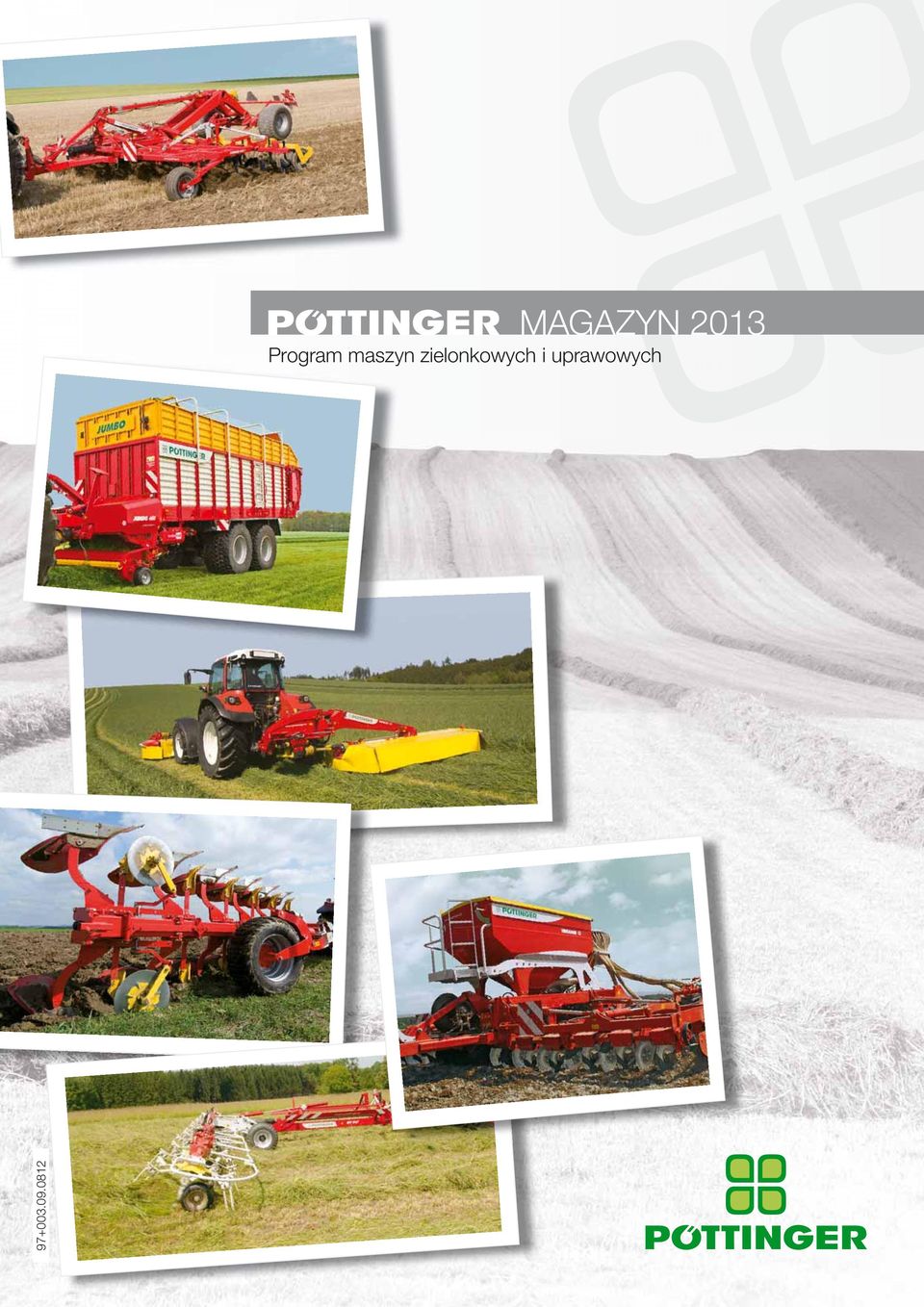

1 MAGAZYN 2013 Program maszyn zielonkowych i uprawowych

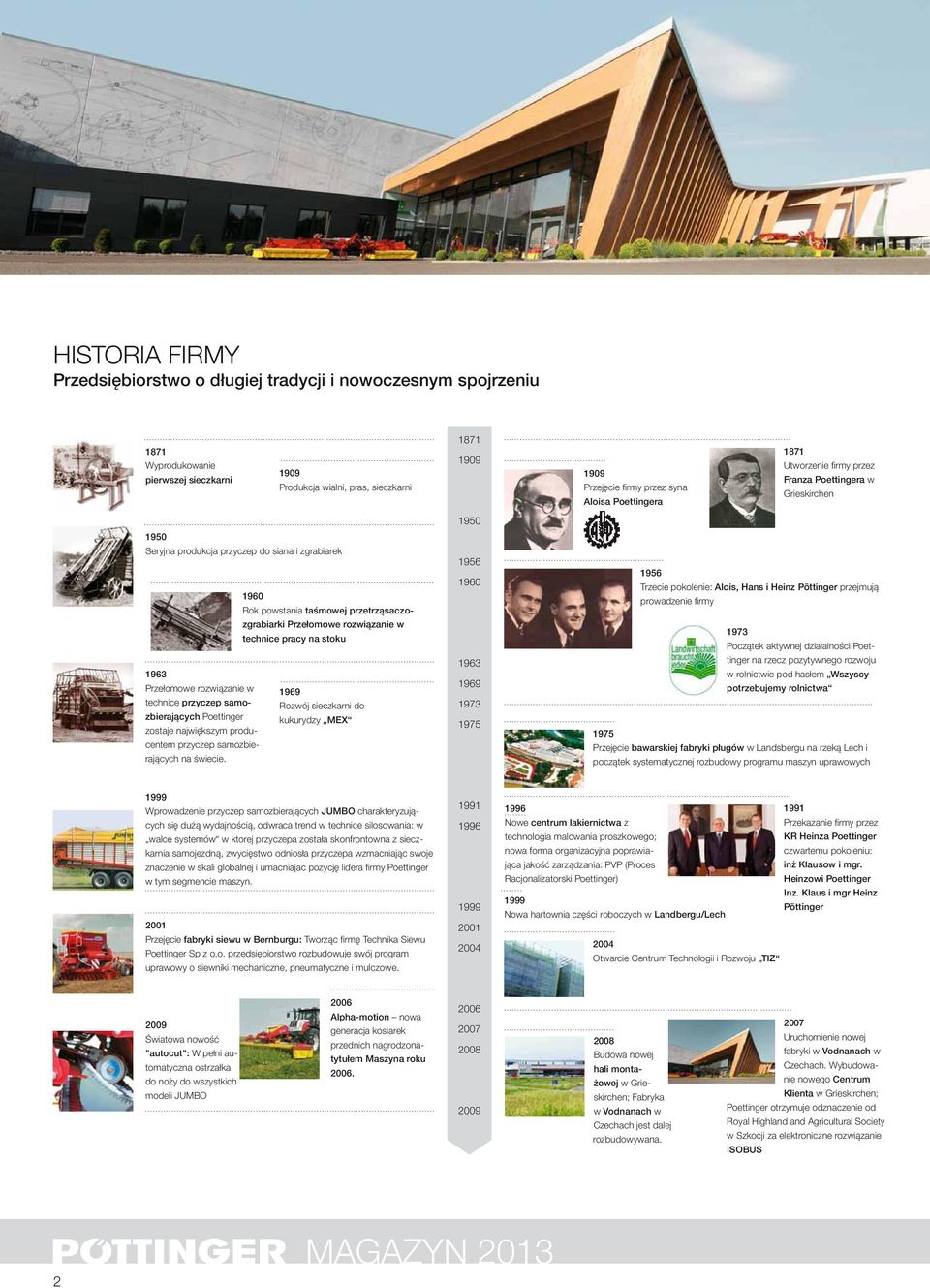

2 HISTORIA FIRMY Przedsiębiorstwo o długiej tradycji i nowoczesnym spojrzeniu 1871 Wyprodukowanie pierwszej sieczkarni 1909 Produkcja wialni, pras, sieczkarni Przejęcie firmy przez syna Aloisa Poettingera 1871 Utworzenie firmy przez Franza Poettingera w Grieskirchen 1950 Seryjna produkcja przyczep do siana i zgrabiarek 1960 Rok powstania taśmowej przetrząsaczozgrabiarki Przełomowe rozwiązanie w technice pracy na stoku 1963 Przełomowe rozwiązanie w 1969 technice przyczep samozbierających Poettinger kukurydzy MEX Rozwój sieczkarni do zostaje największym producentem przyczep samozbierających na świecie Trzecie pokolenie: Alois, Hans i Heinz Pöttinger przejmują prowadzenie firmy 1973 Początek aktywnej działalności Poettinger na rzecz pozytywnego rozwoju w rolnictwie pod hasłem Wszyscy potrzebujemy rolnictwa 1975 Przejęcie bawarskiej fabryki pługów w Landsbergu na rzeką Lech i początek systematycznej rozbudowy programu maszyn uprawowych 1999 Wprowadzenie przyczep samozbierających JUMBO charakteryzujących się dużą wydajnością, odwraca trend w technice silosowania: w walce systemów w ktorej przyczepa została skonfrontowna z sieczkarnia samojezdną, zwycięstwo odniosła przyczepa wzmacniając swoje znaczenie w skali globalnej i umacniajac pozycję lidera firmy Poettinger w tym segmencie maszyn Przejęcie fabryki siewu w Bernburgu: Tworząc firmę Technika Siewu Poettinger Sp z o.o. przedsiębiorstwo rozbudowuje swój program uprawowy o siewniki mechaniczne, pneumatyczne i mulczowe Nowe centrum lakiernictwa z Przekazanie firmy przez technologia malowania proszkowego; KR Heinza Poettinger nowa forma organizacyjna poprawiająca jakość zarządzania: PVP (Proces inż Klausow i mgr. czwartemu pokoleniu: Racjonalizatorski Poettinger) Heinzowi Poettinger Inz. Klaus i mgr Heinz 1999 Pöttinger Nowa hartownia części roboczych w Landbergu/Lech 2004 Otwarcie Centrum Technologii i Rozwoju TIZ 2009 Światowa nowość "autocut": W pełni automatyczna ostrzałka do noży do wszystkich modeli JUMBO 2006 Alpha-motion nowa generacja kosiarek przednich nagrodzonatytułem Maszyna roku Budowa nowej hali montażowej w Grieskirchen; Fabryka w Vodnanach w Czechach jest dalej rozbudowywana Uruchomienie nowej fabryki w Vodnanach w Czechach. Wybudowanie nowego Centrum Klienta w Grieskirchen; Poettinger otrzymuje odznaczenie od Royal Highland and Agricultural Society w Szkocji za elektroniczne rozwiązanie ISOBUS 2 MAGAZYN 2013

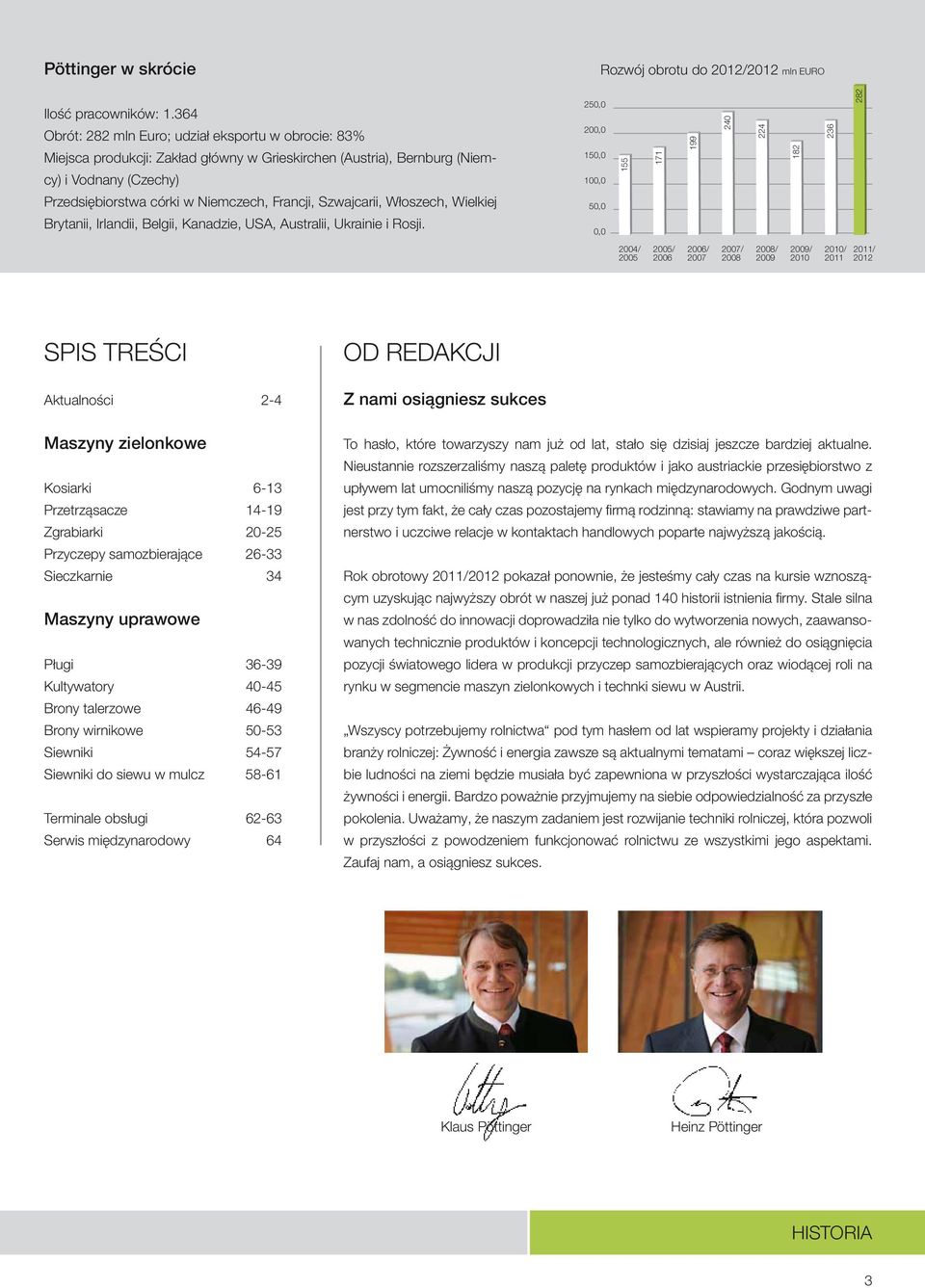

3 Pöttinger w skrócie Rozwój obrotu do 2012/2012 mln EURO Ilość pracowników: Obrót: 282 mln Euro; udział eksportu w obrocie: 83% Miejsca produkcji: Zakład główny w Grieskirchen (Austria), Bernburg (Niemcy) i Vodnany (Czechy) Przedsiębiorstwa córki w Niemczech, Francji, Szwajcarii, Włoszech, Wielkiej Brytanii, Irlandii, Belgii, Kanadzie, USA, Australii, Ukrainie i Rosji. 250,0 200,0 150,0 100,0 50,0 0, / / / / / / / / 2012 SPIS TREŚCI Aktualności 2-4 Maszyny zielonkowe Kosiarki 6-13 Przetrząsacze Zgrabiarki Przyczepy samozbierające Sieczkarnie 34 Maszyny uprawowe Pługi Kultywatory Brony talerzowe Brony wirnikowe Siewniki Siewniki do siewu w mulcz Terminale obsługi Serwis międzynarodowy 64 OD REDAKCJI Z nami osiągniesz sukces To hasło, które towarzyszy nam już od lat, stało się dzisiaj jeszcze bardziej aktualne. Nieustannie rozszerzaliśmy naszą paletę produktów i jako austriackie przesiębiorstwo z upływem lat umocniliśmy naszą pozycję na rynkach międzynarodowych. Godnym uwagi jest przy tym fakt, że cały czas pozostajemy firmą rodzinną: stawiamy na prawdziwe partnerstwo i uczciwe relacje w kontaktach handlowych poparte najwyższą jakością. Rok obrotowy 2011/2012 pokazał ponownie, że jesteśmy cały czas na kursie wznoszącym uzyskując najwyższy obrót w naszej już ponad 140 historii istnienia firmy. Stale silna w nas zdolność do innowacji doprowadziła nie tylko do wytworzenia nowych, zaawansowanych technicznie produktów i koncepcji technologicznych, ale również do osiągnięcia pozycji światowego lidera w produkcji przyczep samozbierających oraz wiodącej roli na rynku w segmencie maszyn zielonkowych i technki siewu w Austrii. Wszyscy potrzebujemy rolnictwa pod tym hasłem od lat wspieramy projekty i działania branży rolniczej: Żywność i energia zawsze są aktualnymi tematami coraz większej liczbie ludności na ziemi będzie musiała być zapewniona w przyszłości wystarczająca ilość żywności i energii. Bardzo poważnie przyjmujemy na siebie odpowiedzialność za przyszłe pokolenia. Uważamy, że naszym zadaniem jest rozwijanie techniki rolniczej, która pozwoli w przyszłości z powodzeniem funkcjonować rolnictwu ze wszystkimi jego aspektami. Zaufaj nam, a osiągniesz sukces. Klaus Pöttinger Heinz Pöttinger HISTORIA 3

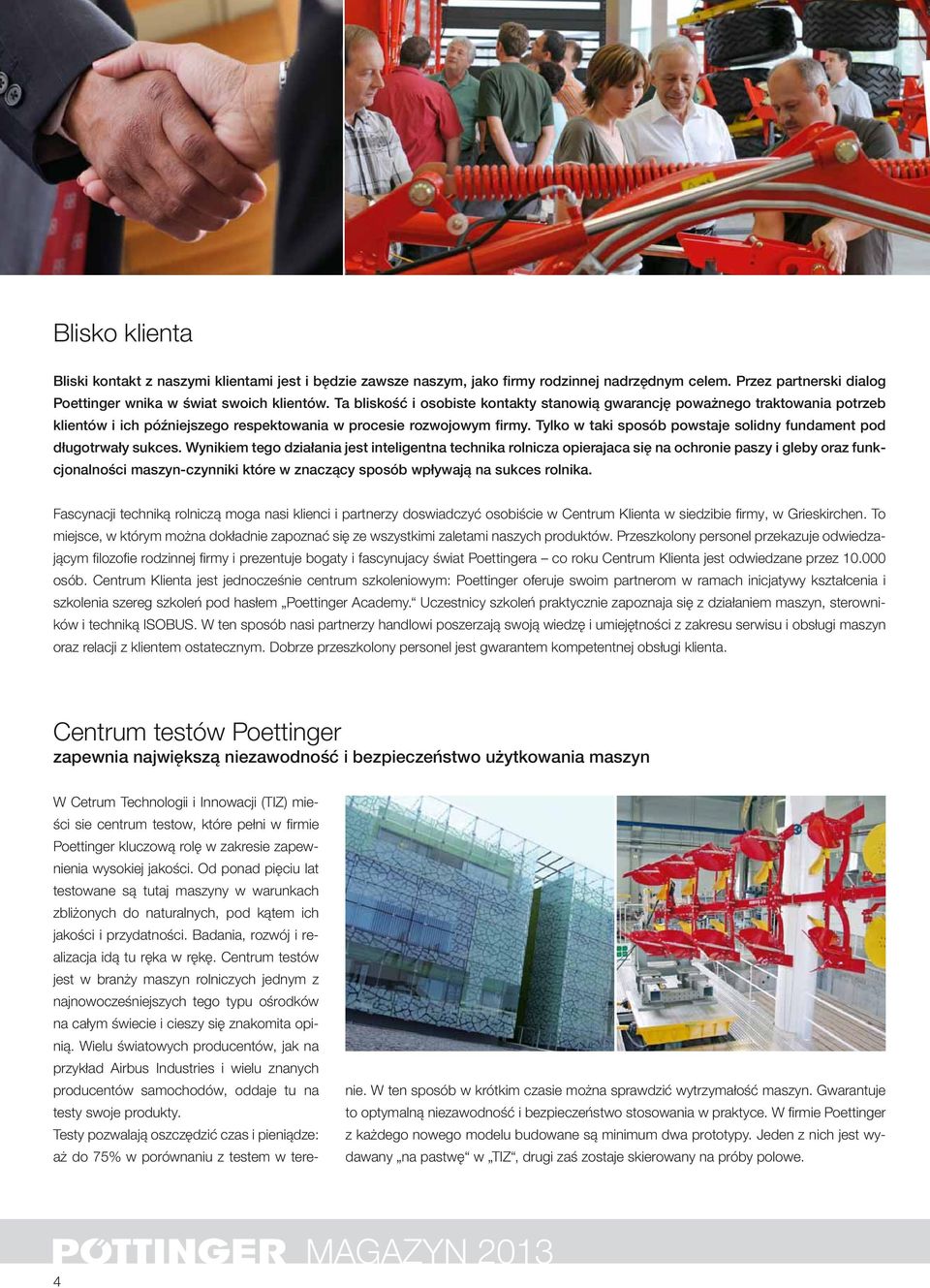

4 Blisko klienta Bliski kontakt z naszymi klientami jest i będzie zawsze naszym, jako firmy rodzinnej nadrzędnym celem. Przez partnerski dialog Poettinger wnika w świat swoich klientów. Ta bliskość i osobiste kontakty stanowią gwarancję poważnego traktowania potrzeb klientów i ich późniejszego respektowania w procesie rozwojowym firmy. Tylko w taki sposób powstaje solidny fundament pod długotrwały sukces. Wynikiem tego działania jest inteligentna technika rolnicza opierajaca się na ochronie paszy i gleby oraz funkcjonalności maszyn-czynniki które w znaczący sposób wpływają na sukces rolnika. Fascynacji techniką rolniczą moga nasi klienci i partnerzy doswiadczyć osobiście w Centrum Klienta w siedzibie fi rmy, w Grieskirchen. To miejsce, w którym można dokładnie zapoznać się ze wszystkimi zaletami naszych produktów. Przeszkolony personel przekazuje odwiedzającym fi lozofi e rodzinnej fi rmy i prezentuje bogaty i fascynujacy świat Poettingera co roku Centrum Klienta jest odwiedzane przez osób. Centrum Klienta jest jednocześnie centrum szkoleniowym: Poettinger oferuje swoim partnerom w ramach inicjatywy kształcenia i szkolenia szereg szkoleń pod hasłem Poettinger Academy. Uczestnicy szkoleń praktycznie zapoznaja się z działaniem maszyn, sterowników i techniką ISOBUS. W ten sposób nasi partnerzy handlowi poszerzają swoją wiedzę i umiejętności z zakresu serwisu i obsługi maszyn oraz relacji z klientem ostatecznym. Dobrze przeszkolony personel jest gwarantem kompetentnej obsługi klienta. Centrum testów Poettinger W Cetrum Technologii i Innowacji (TIZ) mieści sie centrum testow, które pełni w fi rmie Poettinger kluczową rolę w zakresie zapewnienia wysokiej jakości. Od ponad pięciu lat testowane są tutaj maszyny w warunkach zbliżonych do naturalnych, pod kątem ich jakości i przydatności. Badania, rozwój i realizacja idą tu ręka w rękę. Centrum testów jest w branży maszyn rolniczych jednym z najnowocześniejszych tego typu ośrodków na całym świecie i cieszy się znakomita opinią. Wielu światowych producentów, jak na przykład Airbus Industries i wielu znanych producentów samochodów, oddaje tu na testy swoje produkty. Testy pozwalają oszczędzić czas i pieniądze: aż do 75% w porównaniu z testem w terezapewnia największą niezawodność i bezpieczeństwo użytkowania maszyn nie. W ten sposób w krótkim czasie można sprawdzić wytrzymałość maszyn. Gwarantuje to optymalną niezawodność i bezpieczeństwo stosowania w praktyce. W fi rmie Poettinger z każdego nowego modelu budowane są minimum dwa prototypy. Jeden z nich jest wydawany na pastwę w TIZ, drugi zaś zostaje skierowany na próby polowe. 4 MAGAZYN 2013

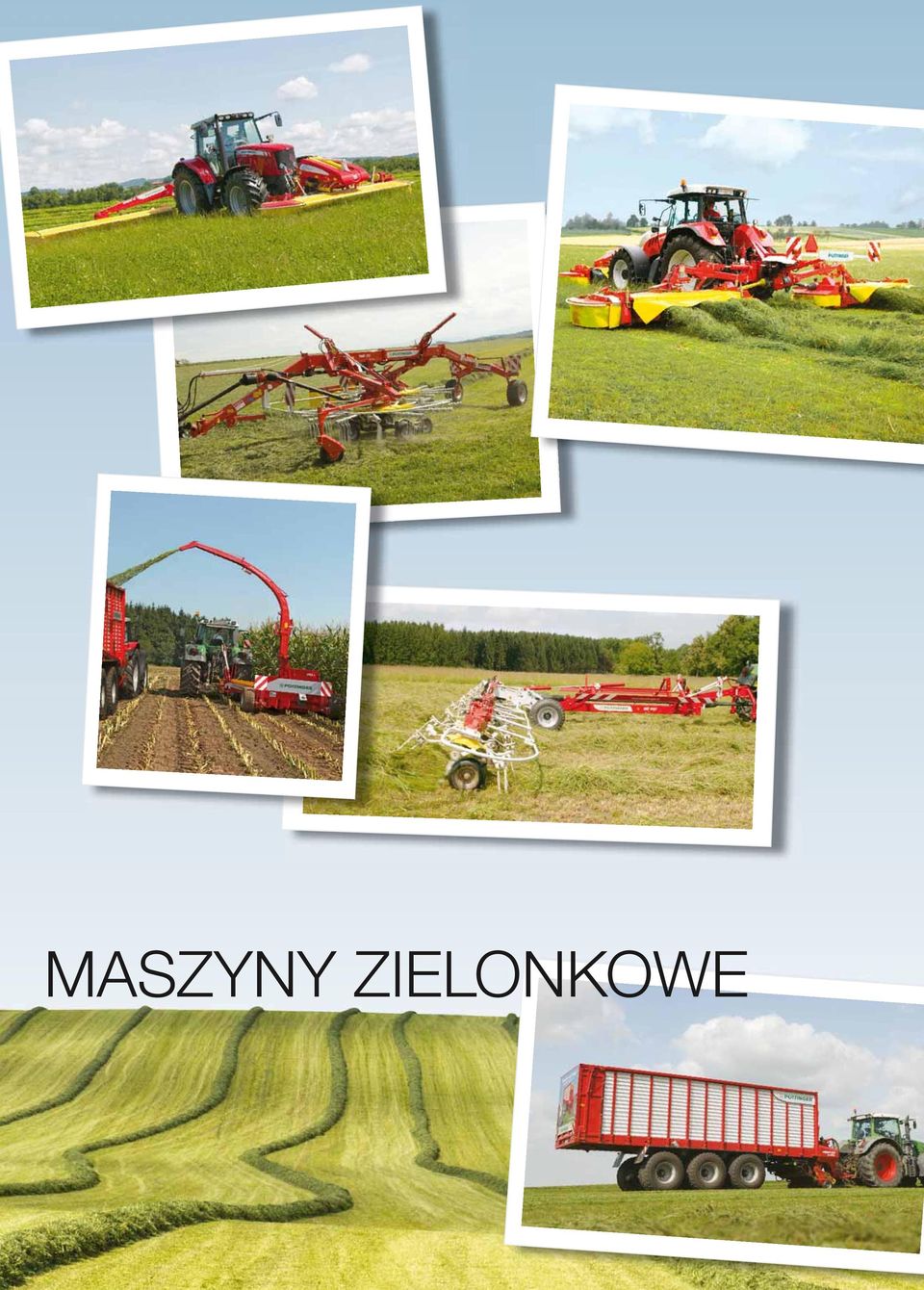

5 MASZYNY ZIELONKOWE

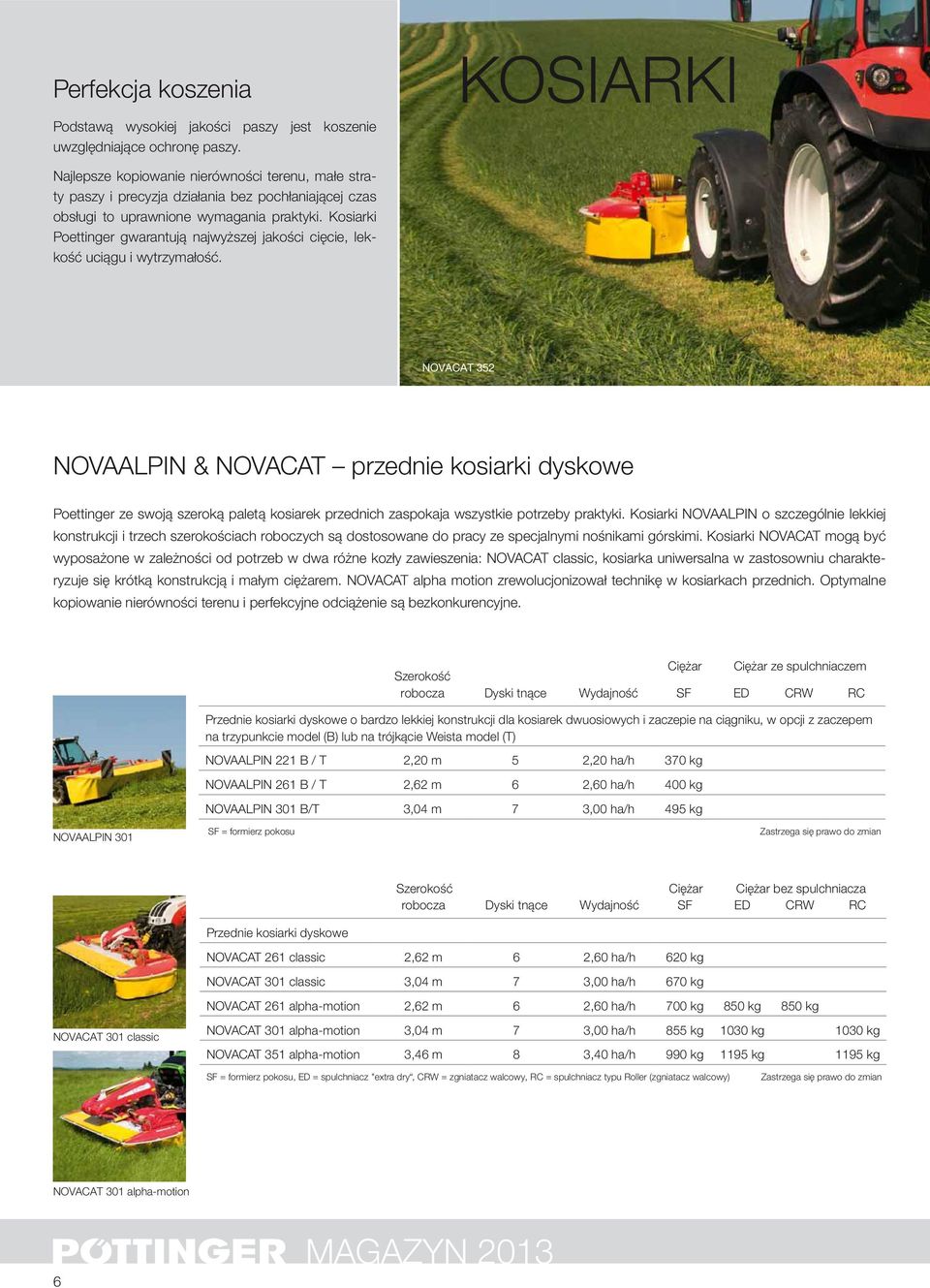

6 Perfekcja koszenia KOSIARKI Podstawą wysokiej jakości paszy jest koszenie uwzględniające ochronę paszy. Najlepsze kopiowanie nierówności terenu, małe straty paszy i precyzja działania bez pochłaniającej czas obsługi to uprawnione wymagania praktyki. Kosiarki Poettinger gwarantują najwyższej jakości cięcie, lekkość uciągu i wytrzymałość. NOVACAT 352 NOVAALPIN & NOVACAT przednie kosiarki dyskowe Poettinger ze swoją szeroką paletą kosiarek przednich zaspokaja wszystkie potrzeby praktyki. Kosiarki NOVAALPIN o szczególnie lekkiej konstrukcji i trzech szerokościach roboczych są dostosowane do pracy ze specjalnymi nośnikami górskimi. Kosiarki NOVACAT mogą być wyposażone w zależności od potrzeb w dwa różne kozły zawieszenia: NOVACAT classic, kosiarka uniwersalna w zastosowniu charakteryzuje się krótką konstrukcją i małym ciężarem. NOVACAT alpha motion zrewolucjonizował technikę w kosiarkach przednich. Optymalne kopiowanie nierówności terenu i perfekcyjne odciążenie są bezkonkurencyjne. Ciężar Ciężar ze spulchniaczem Szerokość robocza Dyski tnące Wydajność SF ED CRW RC Przednie kosiarki dyskowe o bardzo lekkiej konstrukcji dla kosiarek dwuosiowych i zaczepie na ciągniku, w opcji z zaczepem na trzypunkcie model (B) lub na trójkącie Weista model (T) NOVAALPIN 221 B / T 2,20 m 5 2,20 ha/h 370 kg NOVAALPIN 261 B / T 2,62 m 6 2,60 ha/h 400 kg NOVAALPIN 301 B/T 3,04 m 7 3,00 ha/h 495 kg NOVAALPIN 301 SF = formierz pokosu Przednie kosiarki dyskowe Szerokość Ciężar Ciężar bez spulchniacza robocza Dyski tnące Wydajność SF ED CRW RC NOVACAT 261 classic 2,62 m 6 2,60 ha/h 620 kg NOVACAT 301 classic 3,04 m 7 3,00 ha/h 670 kg NOVACAT 261 alpha-motion 2,62 m 6 2,60 ha/h 700 kg 850 kg 850 kg NOVACAT 301 classic NOVACAT 301 alpha-motion 3,04 m 7 3,00 ha/h 855 kg 1030 kg 1030 kg NOVACAT 351 alpha-motion 3,46 m 8 3,40 ha/h 990 kg 1195 kg 1195 kg SF = formierz pokosu, ED = spulchniacz "extra dry, CRW = zgniatacz walcowy, RC = spulchniacz typu Roller (zgniatacz walcowy) NOVACAT 301 alpha-motion 6 MAGAZYN 2013

7 NOVADISC & NOVACAT Tylne kosiarki dyskowe Tylne kosiarki NOVACAT i NOVADISC oferują niezawodną i wydajną pracę podczas zielonych żniw. NOVADISC z bocznym zawieszeniem jest kosiarką o dużej wydajności, zapewniającą czyste cięcie i ochronę darni, a wszystko to przy małym zapotrzebowaniu mocy. Tylne kosiarki dyskowe NOVACAT z zawieszeniem centralnym przez znakomite kopiowanie nierówności terenu i odciążenie gwarantują paszę najwyższej jakości o małej ilości zanieczyszczeń. Szerokość Ciężar Ciężar ze spulchniaczem robocza Dyski tnące Wydajność SF ED CRW RC Tylne kosiarki dyskowe z bocznym zawieszeniem, bez spulchniacza NOVADISC 225 2,20 m 5 2,20 ha/h 535 kg NOVADISC 265 2,62 m 6 2,60 ha/h 585 kg NOVADISC 305 3,04 m 7 3,00 ha/h 650 kg NOVADISC 350 3,46 m 8 3,40 ha/h 695 kg NOVADISC 350 NOVADISC 400 3,88 m 9 3,90 ha/h 720 kg SF = formierz pokosu Zastrzega sie prawo do zmian Szerokość Ciężar Ciężar bez spulchniacza robocza Dyski tnące Wydajność SF ED CRW RC Tylne kosiarki dyskowe z zawieszeniem centralnym NOVACAT 225 H 2,20 m 5 2,20 ha/h 680 kg 840 kg 840 kg NOVACAT 265 H 2,62 m 6 2,60 ha/h 725 kg 900 kg 900 kg NOVACAT 402 NOVACAT 305 H 3,04 m 7 3,00 ha/h 900 kg 1110 kg 1110 kg NOWOSC! NOVACAT 352 / ED 3,46 m 8 3,40 ha/h 950 kg 1320 kg NOVACAT 402 3,88 m 9 3,90 ha/h 980 kg NOVACAT 442 4,30 m 10 4,50 ha/h 1070 kg SF = formierz pokosu, ED = spulchniacz "extra dry, CRW = zgniatacz walcowy, RC = spulchniacz typu Roller (zgniatacz walcowy) KOSIARKI 7

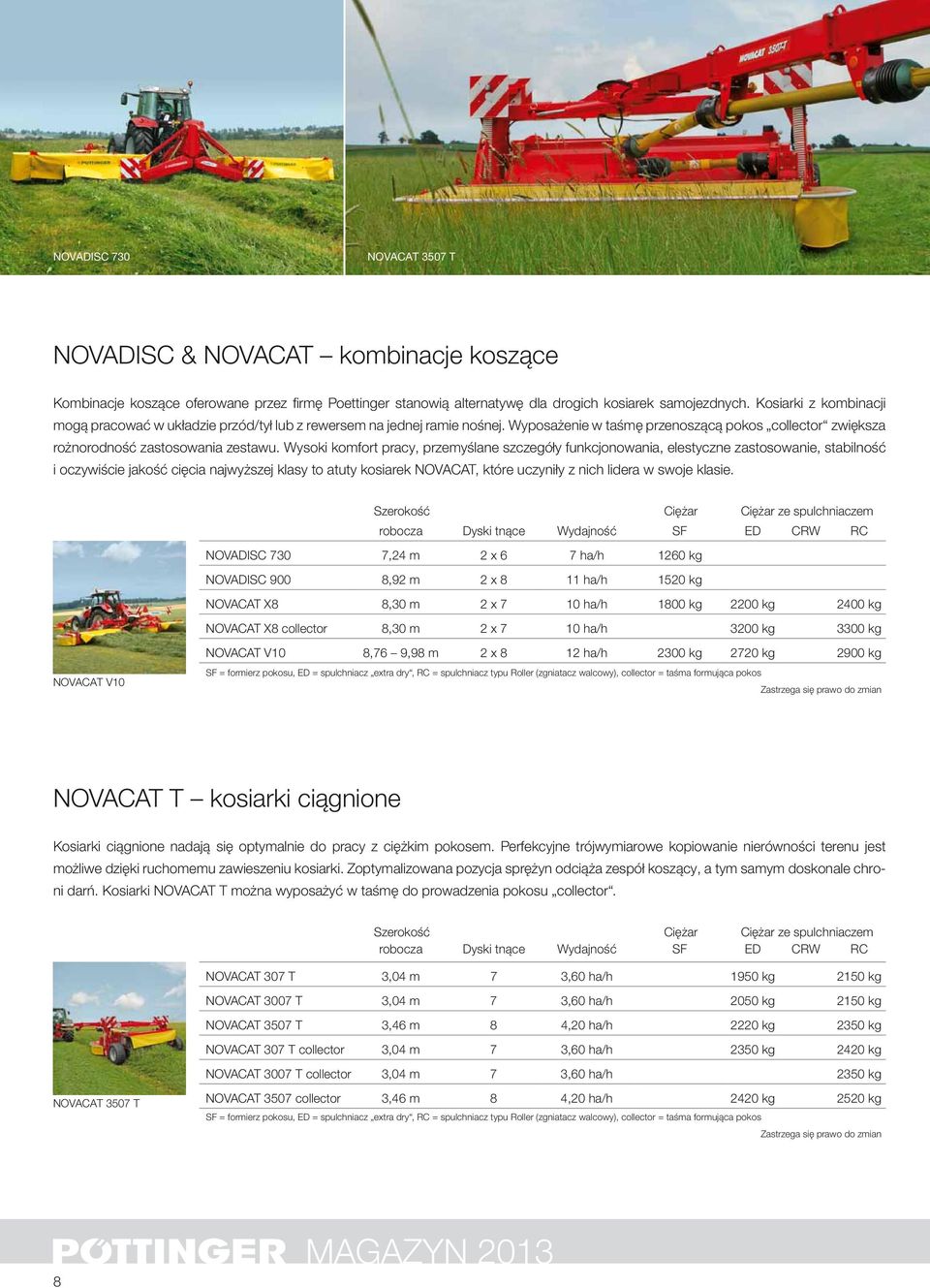

8 NOVADISC 730 NOVACAT 3507 T NOVADISC & NOVACAT kombinacje koszące Kombinacje koszące oferowane przez firmę Poettinger stanowią alternatywę dla drogich kosiarek samojezdnych. Kosiarki z kombinacji mogą pracować w układzie przód/tył lub z rewersem na jednej ramie nośnej. Wyposażenie w taśmę przenoszącą pokos collector zwiększa rożnorodność zastosowania zestawu. Wysoki komfort pracy, przemyślane szczegóły funkcjonowania, elestyczne zastosowanie, stabilność i oczywiście jakość cięcia najwyższej klasy to atuty kosiarek NOVACAT, które uczyniły z nich lidera w swoje klasie. NOVACAT V10 Szerokość Ciężar Ciężar ze spulchniaczem robocza Dyski tnące Wydajność SF ED CRW RC NOVADISC 730 7,24 m 2 x 6 7 ha/h 1260 kg NOVADISC 900 8,92 m 2 x 8 11 ha/h 1520 kg NOVACAT X8 8,30 m 2 x 7 10 ha/h 1800 kg 2200 kg 2400 kg NOVACAT X8 collector 8,30 m 2 x 7 10 ha/h 3200 kg 3300 kg NOVACAT V10 8,76 9,98 m 2 x 8 12 ha/h 2300 kg 2720 kg 2900 kg SF = formierz pokosu, ED = spulchniacz extra dry, RC = spulchniacz typu Roller (zgniatacz walcowy), collector = taśma formująca pokos NOVACAT T kosiarki ciągnione Kosiarki ciągnione nadają się optymalnie do pracy z ciężkim pokosem. Perfekcyjne trójwymiarowe kopiowanie nierówności terenu jest możliwe dzięki ruchomemu zawieszeniu kosiarki. Zoptymalizowana pozycja sprężyn odciąża zespół koszący, a tym samym doskonale chroni darń. Kosiarki NOVACAT T można wyposażyć w taśmę do prowadzenia pokosu collector. Szerokość Ciężar Ciężar ze spulchniaczem robocza Dyski tnące Wydajność SF ED CRW RC NOVACAT 307 T 3,04 m 7 3,60 ha/h 1950 kg 2150 kg NOVACAT 3007 T 3,04 m 7 3,60 ha/h 2050 kg 2150 kg NOVACAT 3507 T 3,46 m 8 4,20 ha/h 2220 kg 2350 kg NOVACAT 307 T collector 3,04 m 7 3,60 ha/h 2350 kg 2420 kg NOVACAT 3007 T collector 3,04 m 7 3,60 ha/h 2350 kg NOVACAT 3507 T NOVACAT 3507 collector 3,46 m 8 4,20 ha/h 2420 kg 2520 kg SF = formierz pokosu, ED = spulchniacz extra dry, RC = spulchniacz typu Roller (zgniatacz walcowy), collector = taśma formująca pokos 8 MAGAZYN 2013

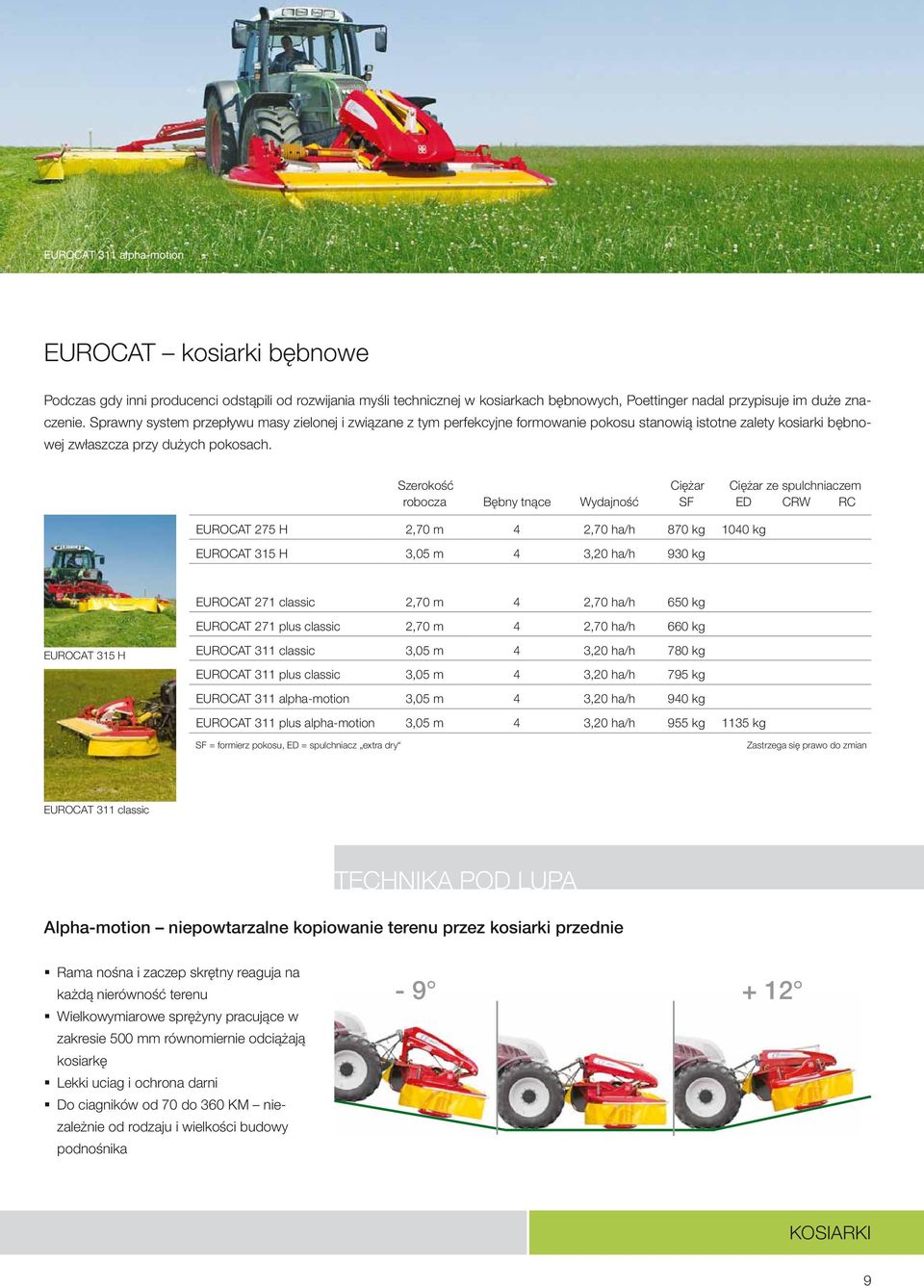

9 EUROCAT 311 alpha-motion EUROCAT kosiarki bębnowe Podczas gdy inni producenci odstąpili od rozwijania myśli technicznej w kosiarkach bębnowych, Poettinger nadal przypisuje im duże znaczenie. Sprawny system przepływu masy zielonej i związane z tym perfekcyjne formowanie pokosu stanowią istotne zalety kosiarki bębnowej zwłaszcza przy dużych pokosach. Szerokość Ciężar Ciężar ze spulchniaczem robocza Bębny tnące Wydajność SF ED CRW RC EUROCAT 275 H 2,70 m 4 2,70 ha/h 870 kg 1040 kg EUROCAT 315 H 3,05 m 4 3,20 ha/h 930 kg EUROCAT 271 classic 2,70 m 4 2,70 ha/h 650 kg EUROCAT 271 plus classic 2,70 m 4 2,70 ha/h 660 kg EUROCAT 315 H EUROCAT 311 classic 3,05 m 4 3,20 ha/h 780 kg EUROCAT 311 plus classic 3,05 m 4 3,20 ha/h 795 kg EUROCAT 311 alpha-motion 3,05 m 4 3,20 ha/h 940 kg EUROCAT 311 plus alpha-motion 3,05 m 4 3,20 ha/h 955 kg 1135 kg SF = formierz pokosu, ED = spulchniacz extra dry EUROCAT 311 classic TECHNIKA POD LUPĄ Alpha-motion niepowtarzalne kopiowanie terenu przez kosiarki przednie Rama nośna i zaczep skrętny reaguja na każdą nierówność terenu Wielkowymiarowe sprężyny pracujące w zakresie 500 mm równomiernie odciążają kosiarkę Lekki uciag i ochrona darni Do ciagników od 70 do 360 KM niezależnie od rodzaju i wielkości budowy podnośnika KOSIARKI 9

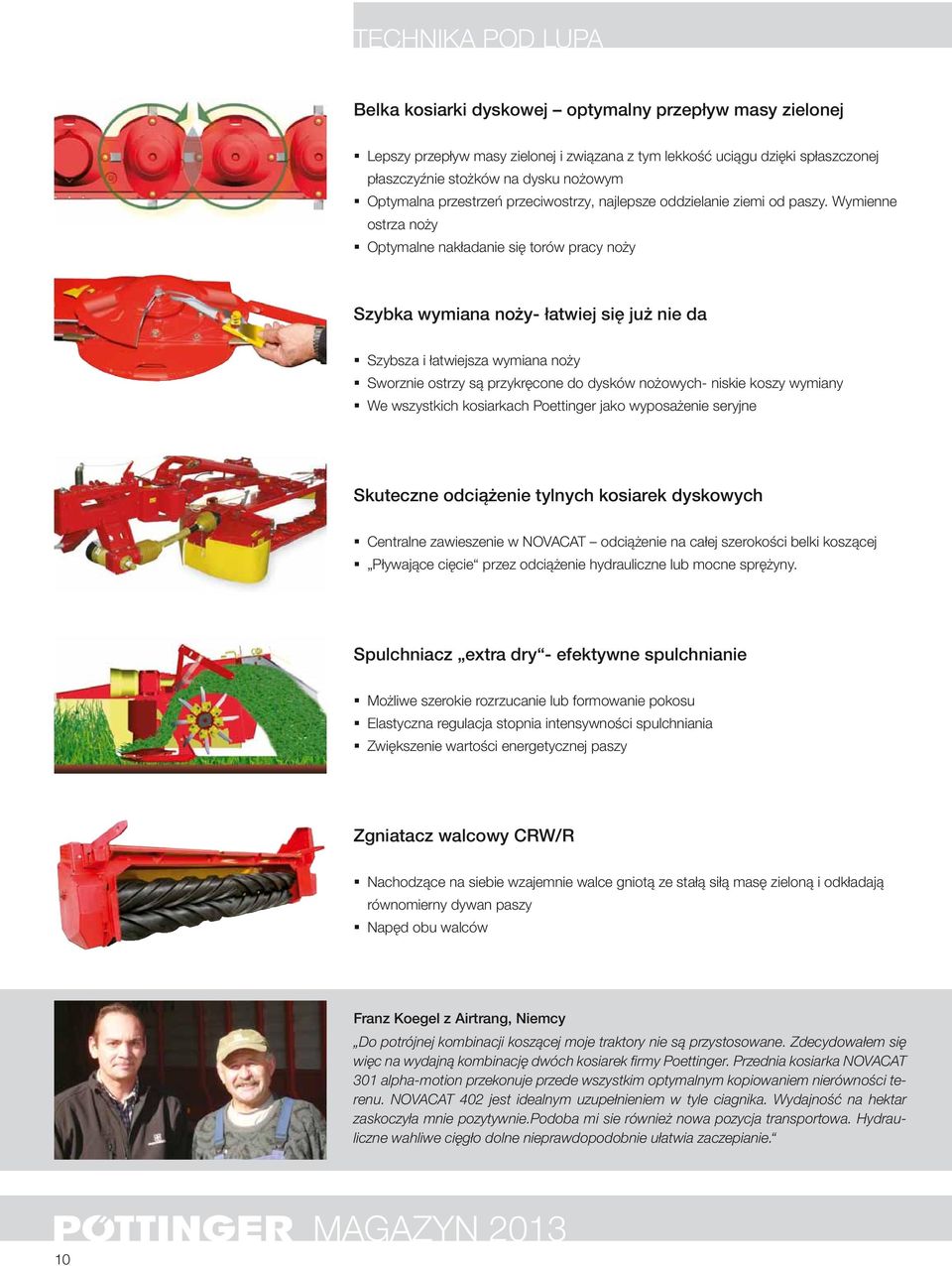

10 TECHNIKA POD LUPĄ Belka kosiarki dyskowej optymalny przepływ masy zielonej Lepszy przepływ masy zielonej i związana z tym lekkość uciągu dzięki spłaszczonej płaszczyźnie stożków na dysku nożowym Optymalna przestrzeń przeciwostrzy, najlepsze oddzielanie ziemi od paszy. Wymienne ostrza noży Optymalne nakładanie się torów pracy noży Szybka wymiana noży- łatwiej się już nie da Szybsza i łatwiejsza wymiana noży Sworznie ostrzy są przykręcone do dysków nożowych- niskie koszy wymiany We wszystkich kosiarkach Poettinger jako wyposażenie seryjne Skuteczne odciążenie tylnych kosiarek dyskowych Centralne zawieszenie w NOVACAT odciążenie na całej szerokości belki koszącej Pływające cięcie przez odciążenie hydrauliczne lub mocne sprężyny. Spulchniacz extra dry - efektywne spulchnianie Możliwe szerokie rozrzucanie lub formowanie pokosu Elastyczna regulacja stopnia intensywności spulchniania Zwiększenie wartości energetycznej paszy Zgniatacz walcowy CRW/R Nachodzące na siebie wzajemnie walce gniotą ze stałą siłą masę zieloną i odkładają równomierny dywan paszy Napęd obu walców Franz Koegel z Airtrang, Niemcy Do potrójnej kombinacji koszącej moje traktory nie są przystosowane. Zdecydowałem się więc na wydajną kombinację dwóch kosiarek fi rmy Poettinger. Przednia kosiarka NOVACAT 301 alpha-motion przekonuje przede wszystkim optymalnym kopiowaniem nierówności terenu. NOVACAT 402 jest idealnym uzupełnieniem w tyle ciagnika. Wydajność na hektar zaskoczyła mnie pozytywnie.podoba mi sie również nowa pozycja transportowa. Hydrauliczne wahliwe cięgło dolne nieprawdopodobnie ułatwia zaczepianie. 10 MAGAZYN 2013

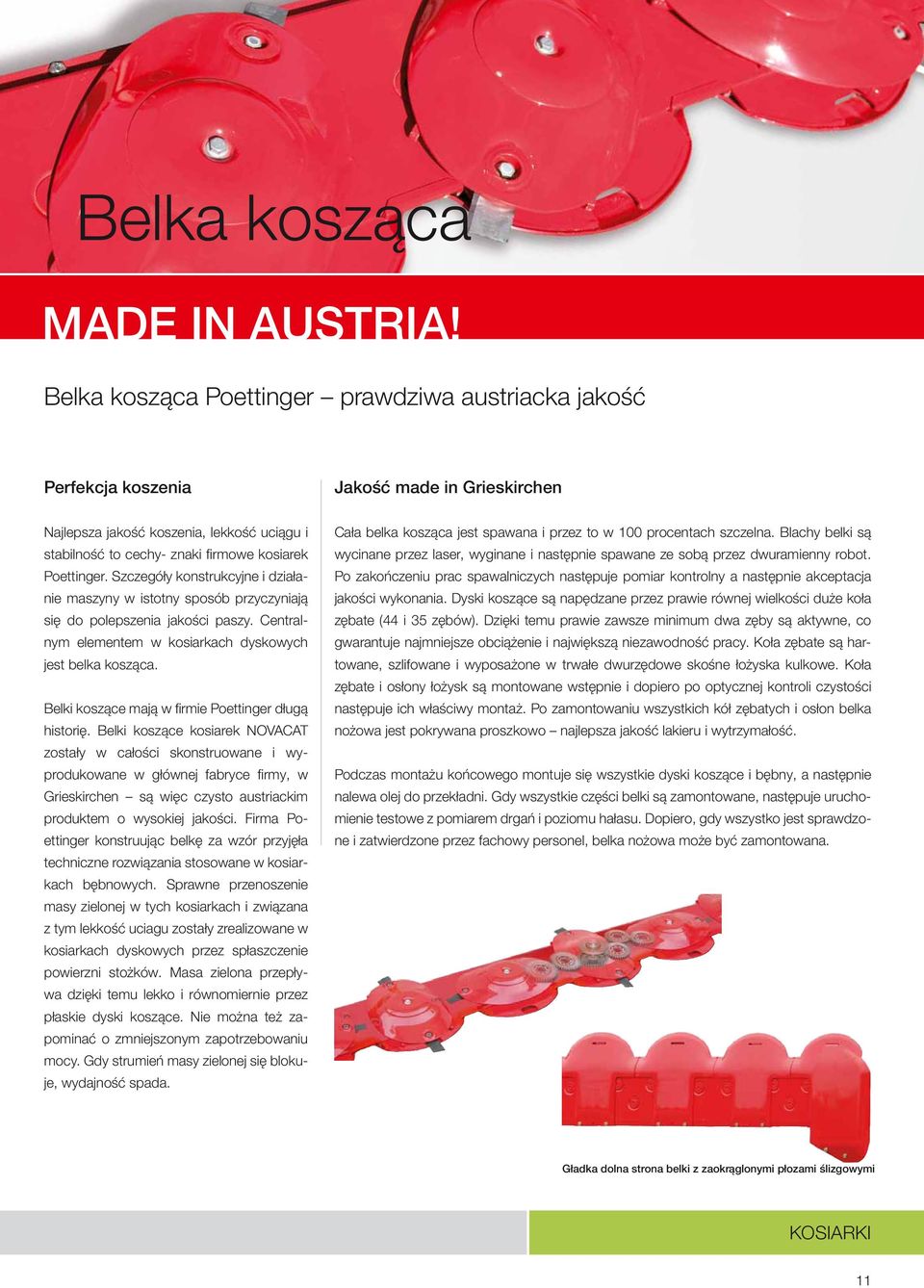

11 Belka kosząca MADE IN AUSTRIA! Belka kosząca Poettinger prawdziwa austriacka jakość Perfekcja koszenia Jakość made in Grieskirchen Najlepsza jakość koszenia, lekkość uciągu i stabilność to cechy- znaki fi rmowe kosiarek Poettinger. Szczegóły konstrukcyjne i działanie maszyny w istotny sposób przyczyniają się do polepszenia jakości paszy. Centralnym elementem w kosiarkach dyskowych jest belka kosząca. Belki koszące mają w fi rmie Poettinger długą historię. Belki koszące kosiarek NOVACAT zostały w całości skonstruowane i wyprodukowane w głównej fabryce fi rmy, w Grieskirchen są więc czysto austriackim produktem o wysokiej jakości. Firma Poettinger konstruując belkę za wzór przyjęła techniczne rozwiązania stosowane w kosiarkach bębnowych. Sprawne przenoszenie masy zielonej w tych kosiarkach i związana z tym lekkość uciagu zostały zrealizowane w kosiarkach dyskowych przez spłaszczenie powierzni stożków. Masa zielona przepływa dzięki temu lekko i równomiernie przez płaskie dyski koszące. Nie można też zapominać o zmniejszonym zapotrzebowaniu mocy. Gdy strumień masy zielonej się blokuje, wydajność spada. Cała belka kosząca jest spawana i przez to w 100 procentach szczelna. Blachy belki są wycinane przez laser, wyginane i następnie spawane ze sobą przez dwuramienny robot. Po zakończeniu prac spawalniczych następuje pomiar kontrolny a następnie akceptacja jakości wykonania. Dyski koszące są napędzane przez prawie równej wielkości duże koła zębate (44 i 35 zębów). Dzięki temu prawie zawsze minimum dwa zęby są aktywne, co gwarantuje najmniejsze obciążenie i największą niezawodność pracy. Koła zębate są hartowane, szlifowane i wyposażone w trwałe dwurzędowe skośne łożyska kulkowe. Koła zębate i osłony łożysk są montowane wstępnie i dopiero po optycznej kontroli czystości następuje ich właściwy montaż. Po zamontowaniu wszystkich kół zębatych i osłon belka nożowa jest pokrywana proszkowo najlepsza jakość lakieru i wytrzymałość. Podczas montażu końcowego montuje się wszystkie dyski koszące i bębny, a następnie nalewa olej do przekładni. Gdy wszystkie części belki są zamontowane, następuje uruchomienie testowe z pomiarem drgań i poziomu hałasu. Dopiero, gdy wszystko jest sprawdzone i zatwierdzone przez fachowy personel, belka nożowa może być zamontowana. Gładka dolna strona belki z zaokrąglonymi płozami ślizgowymi KOSIARKI 11

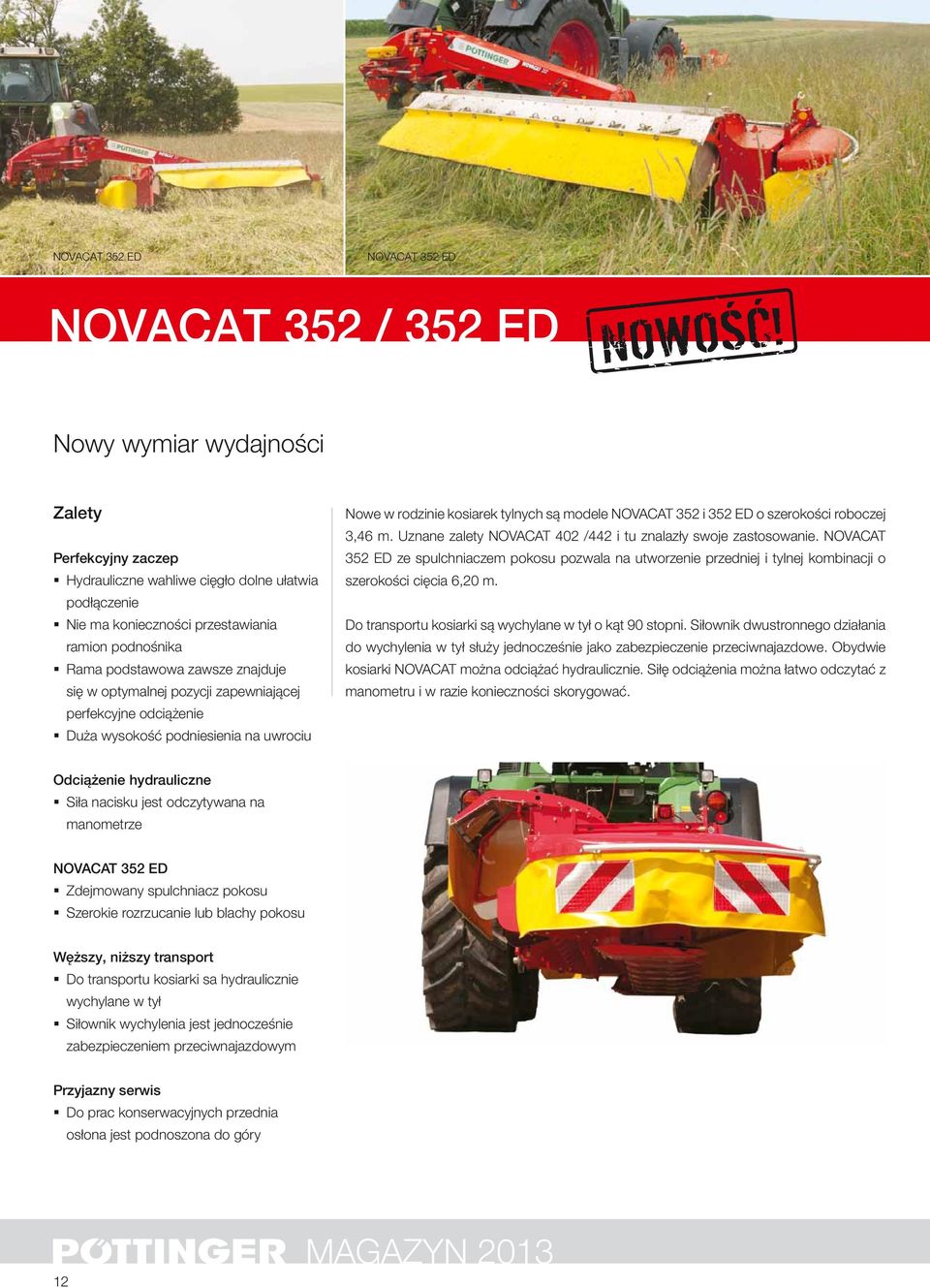

12 NOVACAT 352 ED NOVACAT 352 ED NOVACAT 352 / 352 ED NOWOSC! Nowy wymiar wydajności Zalety Perfekcyjny zaczep Hydrauliczne wahliwe cięgło dolne ułatwia podłączenie Nie ma konieczności przestawiania ramion podnośnika Rama podstawowa zawsze znajduje się w optymalnej pozycji zapewniającej perfekcyjne odciążenie Duża wysokość podniesienia na uwrociu Nowe w rodzinie kosiarek tylnych są modele NOVACAT 352 i 352 ED o szerokości roboczej 3,46 m. Uznane zalety NOVACAT 402 /442 i tu znalazły swoje zastosowanie. NOVACAT 352 ED ze spulchniaczem pokosu pozwala na utworzenie przedniej i tylnej kombinacji o szerokości cięcia 6,20 m. Do transportu kosiarki są wychylane w tył o kąt 90 stopni. Siłownik dwustronnego działania do wychylenia w tył służy jednocześnie jako zabezpieczenie przeciwnajazdowe. Obydwie kosiarki NOVACAT można odciążać hydraulicznie. Siłę odciążenia można łatwo odczytać z manometru i w razie konieczności skorygować. Odciążenie hydrauliczne Siła nacisku jest odczytywana na manometrze NOVACAT 352 ED Zdejmowany spulchniacz pokosu Szerokie rozrzucanie lub blachy pokosu Węższy, niższy transport Do transportu kosiarki sa hydraulicznie wychylane w tył Siłownik wychylenia jest jednocześnie zabezpieczeniem przeciwnajazdowym Przyjazny serwis Do prac konserwacyjnych przednia osłona jest podnoszona do góry 12 MAGAZYN 2013

13 NOVACAT 352 Sprawdzone wahliwe cięgło dolne Centralnym elementem obu tych modeli jest hydrauliczne wahliwe cięgło dolne: Dzięki niemu kozioł zawieszenia zawsze można ustawić we właściwej, poziomej pozycji. Zawieszenie jest łatwiejsze, odciążenie zawsze prawidłowe a prześwit na uwrociu lub podczas transportu zagwarantowany. Podczas podnoszenia belka kosząca jest dodatkowo stabilizowana przez odpowiedni siłownik. Aby zawsze zagwarantować optymalne wykorzystanie szerokości roboczej, możliwe jest zamontowanie NOVACAT 352 w dwóch różnych pozycjach ramienia. Przyjazna konserwacja jest w fi rmie Poettinger zawsze na pierwszym miejscu. Dostęp przez pokrywy ochronne do belki koszącej jest optymalny. Wymiana noży jest łatwa i szybka. 3,50 m kosiarka tylna teraz również ze spulchniaczem pokosu Spulchniacz jest wyposażony w stalowe palce i regulowaną pokrywę. Forma odłożenia pokosu jest regulowana przez blachy szerokiego rozrzutu lub blachę pokosu. Szerokość robocza Dyski tnące Szerokość pokosu Wydajność Ciężar Zapotrzebowanie mocy od Kosiarki dyskowe bez spulchniacza NOVACAT 352 3,46 m 8 2,5 / 2,1 / 1,7 m 3,5 ha/h 950 kg 66 kw / 90 KM Kosiarki dyskowe ze spulchniaczem ED NOVACAT 352 ED 3,46 m 8 1,4 2,7 m 3,5 ha/h 1320 kg 88 kw / 120 KM KOSIARKI 13

14 Wytrzymałość i najlepsza jakość przetrząsania PRZETRZĄSACZE Przetrząsacze HIT charakteryzują się przede wszystkim perfekcyjnym kopiowaniem terenu. Dzięki temu podczas przetrząsania chroniona jest darń, a pasza pozostaje czysta. Dodatkowy punkt dostaje firma Poettinger za szerokie koła, które w połączeniu z systemem Multitast na koźle zawieszenia wyraźnie poprawiają pracę na stoku. Jakość wykonania jest gwarancją dużej żywotności maszyny. Wymiar i jakość pracy całej palety przetrząsaczy Poettinger mówi sama za siebie. HIT T ALPINHIT przetrząsacze 4- i 6- karuzelowe Lekka konstrukcja i perfekcyjne kopiowanie nierówności terenu to najważniejsze zadania jakie postawili sobie konstruktorzy przy projektowaniu przetrząsaczy ALPINHIT. Szczególnie w rejonach górskich te dwie cechy są gwarantem efektywnej pracy. Poettinger oferuje dwa modele w serii ALPINHIT. NOWOSC! Szerokość Ramiona Ciężar robocza DIN Karuzela na karuzelę H N ALPINHIT 4.4 H / N 4,00 m kg 270 kg ALPINHIT 6.6 N 5,75 m kg H= zaczep sztywny, N= kozioł wychylny ALPINHIT 6.6 HIT przetrząsacz 4 karuzelowy Czterokaruzelowy przetrząsacz HIT spełnia wysokie wymagania małych i średnich gospodarstw. Stworzony dla wszystkich rodzajów paszy oferuje optymalną jakość przetrząsania. Szerokość Ramiona Ciężar robocza DIN Karuzela na karuzelę N HIT 470 N 4,40 m kg HIT 540 N 5,20 m kg N = kozioł wychylny HIT 540 N HIT przetrząsacze 6-karuzelowe Ta seria przetrząsaczy jest skierowana do rolników, którzy przywiązują szczególne znaczenie do ponadstandardowego wyposażenia i wysokiego komfortu obsługi. HIT 610 cechuje wyraźnie krótszy kozioł zawieszenia. Punkt ciężkości przesuwa się bliżej ciągnika większy nacisk na przednią oś ciągnika. Mała średnica karuzeli wynosząca 130 cm gwarantuje znakomite kopiowanie nierównosści terenu, lepsze podbieranie paszy i równomiernie przetrząsanie. 14 MAGAZYN 2013

15 Szerokość robocza DIN Ciężar Karuzela Ramiona na karuzelę N NZ AZ HIT 610 m / NZ 5,75 m kg 670 kg HIT 690 N / NZ 6,45 m kg 725 kg HIT 800 NZ / AZ 7,45 m kg 825 kg HIT 690 NZ N = kozioł wychylny, Z = centralne urządzenie do przetrząsania na skrajach, A = maszyna zaczepiana HIT przetrząsacz 8- karuzelowy Wysokie wymagania, jakie stawiają profesjonaliści firma Poettinger spełnia maszyną 8-karuzelową. Komfortowa obsługa, jaką oferuje ten przetrząsacz sprawia, że praca nim jest czystą przyjemnością. Sprzęgło kłowe z bardzo mocnymi palcami sprawdza się również w ekstremalnie trudnych warunkach pracy. Szerokość robocza Ramiona na Ciężar DIN Karuzela karuzelę N NZ A AZ HIT 810 N / NZ 7,70 m kg 960 kg HIT 910 N / NZ / A / AZ 8,60 m kg 1150 kg 1415 kg 1415 kg N = kozioł wychylny, A = maszyna zaczepiana, NZ / AZ = centralne urządzenie do przetrząsania na skrajach HIT 910 A HIT T przetrząsacze ciągnione W ciągnionych przetrząsaczach HIT T Poettinger łączy wydajność na hektar z inteligentną techniką. Obydwa modele są wyposażone w wyrafinowaną kinematykę podnoszenia, która umożliwia proste i szybkie unoszenie przetrząsaczy na uwrociu. Nowa karuzela zapewnia jeszcze wyższą jakość pracy przy jednoczesnej ochronie paszy. Szerokość robocza DIN Karuzela Ramiona na karuzelę Ciężar HIT T 10,60 m kg NOWOSC! HIT T 12,70 m kg Zastrzega prawo do zmian HIT T PRZETRZĄSACZE 15

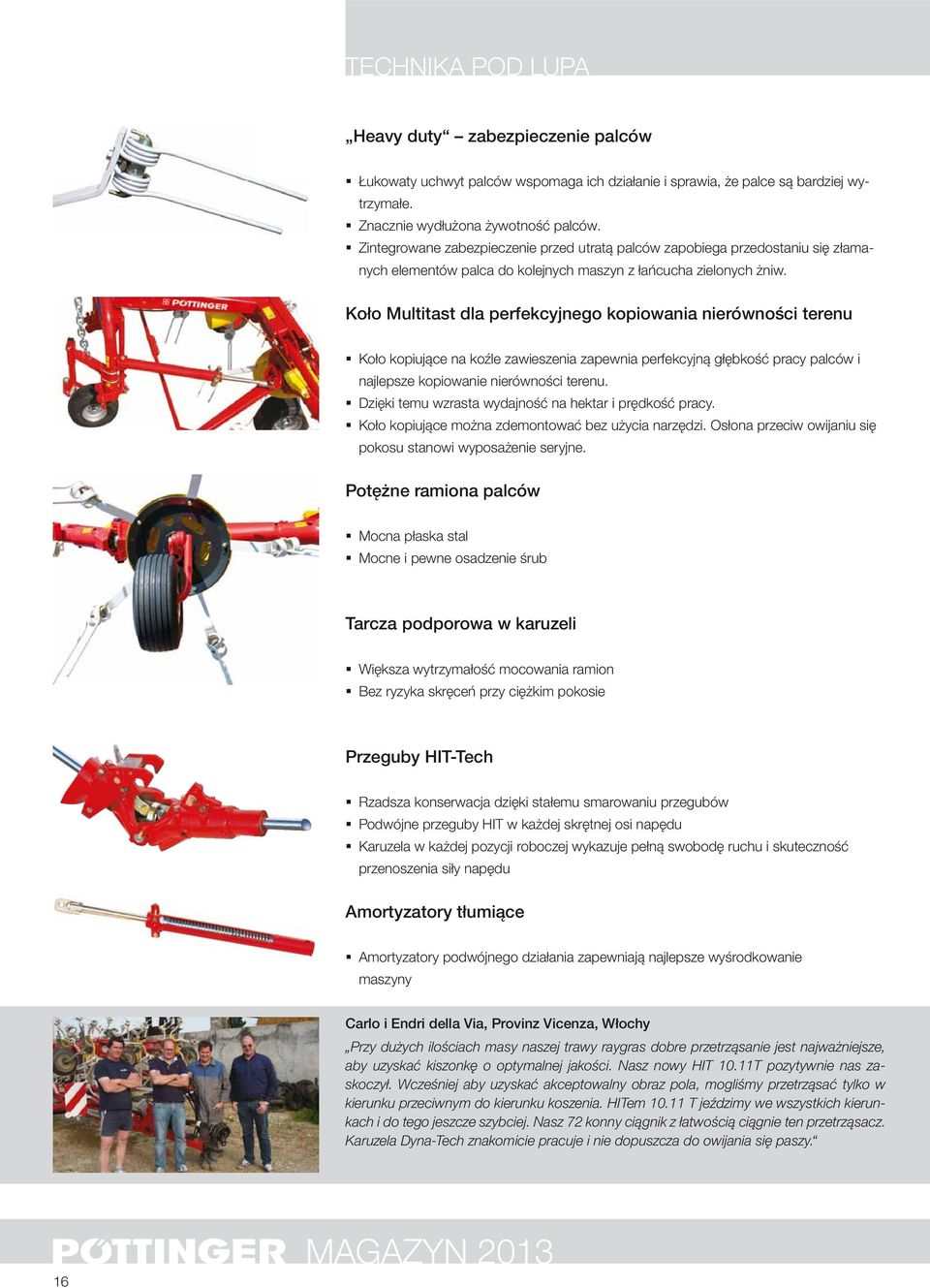

16 TECHNIKA POD LUPĄ Heavy duty zabezpieczenie palców Łukowaty uchwyt palców wspomaga ich działanie i sprawia, że palce są bardziej wytrzymałe. Znacznie wydłużona żywotność palców. Zintegrowane zabezpieczenie przed utratą palców zapobiega przedostaniu się złamanych elementów palca do kolejnych maszyn z łańcucha zielonych żniw. Koło Multitast dla perfekcyjnego kopiowania nierówności terenu Koło kopiujące na koźle zawieszenia zapewnia perfekcyjną głębkość pracy palców i najlepsze kopiowanie nierówności terenu. Dzięki temu wzrasta wydajność na hektar i prędkość pracy. Koło kopiujące można zdemontować bez użycia narzędzi. Osłona przeciw owijaniu się pokosu stanowi wyposażenie seryjne. Potężne ramiona palców Mocna płaska stal Mocne i pewne osadzenie śrub Tarcza podporowa w karuzeli Większa wytrzymałość mocowania ramion Bez ryzyka skręceń przy ciężkim pokosie Przeguby HIT-Tech Rzadsza konserwacja dzięki stałemu smarowaniu przegubów Podwójne przeguby HIT w każdej skrętnej osi napędu Karuzela w każdej pozycji roboczej wykazuje pełną swobodę ruchu i skuteczność przenoszenia siły napędu Amortyzatory tłumiące Amortyzatory podwójnego działania zapewniają najlepsze wyśrodkowanie maszyny Carlo i Endri della Via, Provinz Vicenza, Włochy Przy dużych ilościach masy naszej trawy raygras dobre przetrząsanie jest najważniejsze, aby uzyskać kiszonkę o optymalnej jakości. Nasz nowy HIT 10.11T pozytywnie nas zaskoczył. Wcześniej aby uzyskać akceptowalny obraz pola, mogliśmy przetrząsać tylko w kierunku przeciwnym do kierunku koszenia. HITem T jeździmy we wszystkich kierunkach i do tego jeszcze szybciej. Nasz 72 konny ciągnik z łatwością ciągnie ten przetrząsacz. Karuzela Dyna-Tech znakomicie pracuje i nie dopuszcza do owijania się paszy. 16 MAGAZYN 2013

17 ALPINHIT 4.4 ALPINHIT 4.4 NOWOSC! Lekki alpinista Zalety Komfortowa obsługa Sztywny 3-punktowy kozioł zawieszenia daje bardzo krótki zaczep Kozioł wychylny z amortyzatorami tłumiącymi Trzy pozycje cięgła górnego u góry z otworem podłużnym do pracy z kołem kopiującym i cięgłem górnym Stała blokada transportowa Do szybkiego transportu otwór podłużny i kozioł wychylenia są blokowane HIT 44 alpin z czterema karuzelami został zastąpiony nową maszyna ALPINHIT 4.4. W ten sposób Poettinger wychodzi na przeciw trendowi do modernizowania wysoko wyspecjalizowanych maszyn do pracy w górach. Firmie Poettinger udało się utrzymać przy szerokości roboczej 4,0 m DIN ciężar na poziomie 245 / 270 kg. Przewaga nowego specjalistycznego przetrząsacza leży podobnie jak w przypadku jego poprzednika w lekkiej konstrukcji. Formowana rura ramy i uchwyty palców ze sprężystej stali zapewniają niski ciężar maszyny, przy zachowaniu koniecznej wytrzymałości. Sztywny kozioł zawieszenia przenosi ciężar bardzo blisko ciągnika. Kozioł wychylny może opcjonalnie być wyposażony w amortyzatory tłumiące. Niższy punkt zaczepienia cięgiel dolnych zawsze gwarantuje odpowiednią wysokość podniesienia. Trzy pozycje cięgła górnego, z czego górna to otwór podłużny do pracy z kołem kopiującym. Praca jest możliwa ze sztywnym cięgłem górnym. Pokrywa służy jako blokada transportowa. Lekki, ale wytrzymały Profilowana rama rurowa Ramie ochronne z aluminium Tylko 245 / 270 kg ciężaru własnego Uchwyty palców ze sprężystej stali Karuzele mają idealną średnice 1,44 m. Pięć ramion na karuzele i nierównej długości palce troszczą się o znakomitą jakość przetrząsania. Dzięki trzy stopniowej regulacji pochylenia na podwoziu karuzeli możliwe jest dokładne dopasowanie do różnych rodzajów i ilości paszy. Idealne karuzele 1,30m średnica karuzeli zapewnia najlepsze przetrząsanie Trzy stopniowa regulacja pochylenia karuzeli Ogranicznik przetrząsania na skrajach Szerokość robocza DIN Ramiona / karuzele Szerokość transportowa Wysokość postojowa Ciężar Zapotrzebowanie mocy od ALPINHIT 4.4 H 4,00 m 5 2,45 m 2,12 m 245 kg 22 kw / 30 KM ALPINHIT 4.4 N 4,00 m 5 2,45 m 2,12 m 270 kg 22 kw / 30 KM H= zaczep sztywny, N= kozioł wychylny PRZETRZĄSACZE 17

18 HIT T HIT T HIT T & HIT T NOWOSC! Ciągnione profesjonalne przetrząsacze Zalety Uniwersalny zaczep Zaczep góra-dół przez przekręcenie dyszla Zaczep przez cięgło dolne dla jeszcze lepszego kąta skrętu jako opcja Kompaktowy transport Wielkowymiarowa rama główna Podwozie z ogumieniem 260/70-15,3 Boczna osłona, składana automatycznie Komfortowa obsługa Przebieg funkcji jest sterowany hydraulicznie Centralna regulacja ustawienia wysokości przez korbę Wysokie podniesienie maszyny na uwrociu Liftmatic plus prowadzenie po kulisie dla poziomego ustawienia karuzeli 900 mm prześwit od położa na uwrociu Mocne karuzele Dyna Tech Stabilna, skręcana rama rurowa Osłona z przodu jest elementem nośnym zapewniającym dodatkową stabilność Sprasowane kapsle karuzeli Uchwyty palców przykręcone do piast Trzy stopniowe, beznarzędziowe przestawianie pochylenia karuzeli Maszyna na gospodarstwa, gdzie potrzebna jest duża skuteczność Technika rolnicza musi odpowiadać na wzrastające wymagania współczesnego rolnictwa. W odpowiedzi firma Poettinger wprowadza na rynek dwa nowe modele HIT T i HIT 12.14T. Praktyka wymaga, aby przetrząsacze pracowały na dużych powierzchniach. Firma Poettinger projektując nową maszynę postawiła sobie następujący cel: uzyskać dużą wytrzymałość i wysoką funkcjonalność przy jednoczesnym perfekcyjnym kopiowaniu terenu i szerokości roboczej 10,60 m lub 12,70 m. Wszystko rozpoczyna się od zaczepu z przykręconym uniwersalny dyszlem do podłączenia górnego lub dolnego. Wielkowymiarowa rama główna z ogumieniem 260/70-15,3 (w opcji 340/55-16) i stabilna stopa podporowa karuzeli umożliwiają szybki transport bez kołysania się maszyny na boki. Boczna osłona rozkłada się automatycznie. Obsługa wszystkich funkcji następuje przez zawór jednostronnego- i dwustronnego działania w ciągniku. Takie rozwiązanie jest możliwe dzięki przemyślanemu sterowaniu kolejnością zdarzeń przez zawory. 18 MAGAZYN 2013

19 HIT T NIEPOWTARZALNY Liftmatic plus i karuzela DynaTech Istotnym argumentem wyposażenia jest wysoka pozycja na uwrociu zapewniona przez Liftmatic plus. Najpierw karuzele są ustawiane do pozycji poziomej, a następnie są podnoszone w góre w sposób zapobiegajacy uszkodzeniu darni. Palce przetrząsacza nie zrywają darni. Wysokość robocza jest przestawiana centralnie przez korbę. Karuzele DynaTech sa zamontowane na skręconej ramie, przednie ramie ochronne działa jak stabilny element nośny. Stale smarowane podwójne i pojedyńcze przeguby przenoszą siłę napędu bez strat i spokojnie na przekładnie karuzeli. Przegub skrętny umożliwia wychylenie zewnętrznych karuzeli o kąt 180 stopni. Kapsle karuzeli składają się z grubościennych formowanych elementów, w których precyzyjnie wyznaczono miejsca na osadzenie ramion palców. Dodatkowo ramiona są skręcone z piastą, co zwiększa stabilność połączenia. Nadążne prowadzenie palców redukuje obciążenie łożysk, jednocześnie prowadzone w ten sposób palce pracują miekko i chronią paszę. Skręcona forma zapobiega ponadto odkładaniu się paszy na ramionach i okręcaniu wokół karuzeli. Praktyczny hydrauliczny ogranicznik przetrząsania na skrajach (opcja) Do przetrząsania na skrajach dwie zewnętrzne prawe karuzele są przestawiane skośnie do tyłu. Szerokość robocza Liczba karuzeli Ramiona na karuzelę Wydajność Ciężar Zapotrzebowanie mocy od HIT T 10,60 m ha/h 1980 kg 55 kw / 75 KM NOWOSC! HIT T 12,70 m ha/h 2300 kg 55 kw / 75 KM PRZETRZĄSACZE 19

20 Zgrabiarki o dużej wydajności Precyzyjne kopiowanie terenu oznacza czystą paszę i przez to zdrowe zwierzęta. Firma Poettinger konstruując maszyny do zgrabiania przyłożyła duża wagę do tego zagadnienia. Lekkie w uciągu zgrabiarki perfekcyjnie kopiujace nierówności terenu i charakteryzujące się bardzo dużą żywotnością są odpowiedzią ma wymagania praktyki. Chroniący paszę zbiór ma decydujące znaczenie. Zgrabiarki zapewniajace pracę z jak najmiejszymi stratami i minimalne zabrudzenie gwarantują wysokoenergetyczną paszę i efektywne skarmianie zwierząt. ZGRABIARKI TOP 722 EUROTOP zgrabiarka jednokaruzelowa Zgrabiarka jednokaruzelowa przeznaczona do pracy na małych gospodarstwach. Ciągnione zgrabiarki EUROTOP 421A i 461 A współpracują z małymi ciągnikami zapewniając jednocześnie dużą wydajność. Szerokość Liczba ramion na Pary palców na Ciężar robocza karuzelę ramię H U N A ALPINTOP 300 U 3,00 m kg EUROTOP 340 U / N 3,40 m kg 350 kg 350 kg EUROTOP 380 N 3,80 m kg EUROTOP 421 N / A 4,20 m kg 680 kg EUROTOP 380 N EUROTOP 461 N / A 4,60m kg 835 kg H= zaczep sztywny, U=zaczep przód/tył, N= kozioł wychylny, A= maszyna zaczepiana EUROTOP / TOP zgrabiarka dwukaruzelowa Zgrabiarka odkładajaca pokos boczny znakomicie dopasowująca się do różnorodnych warunków pracy. Optymalne ustawienie podstawowe i niezależne zawieszenie karuzeli pozwalają na idealne kopiowanie nierówności terenu. Szerokość robocza Ramiona palców Pary palców na ramię Odłożenie pokosu Ciężar EUROTOP 611 A 3,40 6,20 m z lewej 1400 kg EUROTOP 691 A 4,20 6,90m z lewej 1550 kg EUROTOP 651 A 6,40 m z lewej 1770 kg EUROTOP 801 A EUROTOP 801 A 6,70 7,60 m z lewej 1890 kg NOWOSC! TOP 722 6,80 / 7,60 m z prawej 2500 kg NOWOSC! TOP 812 7,60 m z prawej 2650 kg 20 MAGAZYN 2013
