PÖTTINGER EUROTOP. Zgrabiarki Wszystkie informacje online

Transkrypt

1 PÖTTINGER EUROTOP Zgrabiarki Wszystkie informacje online

2 EUROTOP Na sukces składają się detale... Perfekcja w powiązaniu z praktycznymi rozwiązaniami to najlepsze określenie zgrabiarek z serii EUROTOP "Czysta pasza zapewniająca dużą zdrowotność zwierząt i opłacalność to temat, któremu firma Pöttinger poświęciła najwięcej uwagi. Chroniący paszę zbiór ma priorytetowe znaczenie. Zgrabiarki zapewniające pracę z jak najmiejszymi stratami paszy i minimalne zabrudzenie gwarantują wysokoenergetyczną paszę i efektywne skarmianie zwierząt. Optymalne dopasowanie do podłoża i staranna obróbka paszy to znak rozpoznawczy zgrabiarek karuzelowych serii EUROTOP. Przegubowe osie tandemowe, koła kopiujące Multitast, zawieszenie na przegubach krzyżowych to tylko kilka przykładów. Przekonajcie się Państwo sami- na sukces składają się detale. Strona TOP-technika 3 11 Zgrabiarki jednokaruzelowe Zgrabiarki dwukaruzelowe - boczne odłożenie pokosu Zgrabiarki dwukaruzelowe - centralne odłożenie pokos Dane techniczne - wyposażenie

3 Zaczep - pewne podłączenie 3-pkt kozioł zawieszenia ze sworzniem sercowym Zgrabiarka w zakręcie wiernie idzie w śladzie ciągnika Przy podnoszeniu zgrabiarka jest ustawiana w pozycji centralnej. Rówież na stoku maszyna trzyma się w lini ciągnika. Aby uniemożliwić kołysanie się zgrabiarki należy do transportu po drodze przełożyć sworzeń. 3-pkt - sztywny Zaczep na 3-pkt. z wychylnymi kołami Dzięki krótkiemu kozłu zawieszenia punkt ciężkości znajduje się blisko ciągnika Kozioł zawieszenia do zaczepu na przód i tył (jazda przód i tył) Dyszel zawieszenia EUROTOP 611 A/691 A Zgrabiarka jest zaczepiona przez dyszel z płytą podporową do dolnych cięgieł ciagnika Składana stopa podporowa służy jednocześnie do przechowywania wałka przegubowego. Cięgło dolne - ramie rurowe EUROTOP 651 A / 881 A W modelach przegubowych zaczep stanowi ramie rurowe szybko i prosto podłączane do cięgieł dolnych. Do podniesienia hydraulicznego konieczny jest zawór jednostronnego działania. 3

4 Przekładnia wstępna Hartowane stalowe rolki sterujące Profil wałka odbioru mocy Profil ramienia palców Spawane na sztywno profile rurowe Stale smarowane łożyska ramion palców Szczelnie zamknięta krzywka sterująca TopTech 421 szeroko rozstawione zewnętrzne ramiona palców 60 cm Karuzela TopTech Serce zgrabiarki Karuzela serce zgrabiarki, jest odpowiedzialna za dokładne prowadzenie palców. Precyzyjnie wykonane elementy w połączeniu z wytrzymałymi materiałami zapewniają dużą żywotność. Znak firmowy zgrabiarek Poettinger. Rolki sterujące ze stali hartowanej z hermetycznymi łożyskami kulkowymi długi okres eksploatacji bez konserwacji. Stale smarowane łożyska ramion palców w szerokich tulejach łożyskowych. Szczelnie zamknięty zespół sterujący smarowany długookresowo. Niepotrzebna kontrola ani wymiana oleju. Wielka zaleta: brak problemów ze szczelnością! Profile rurowe spawane na stałe charakteryzują się wytrzymałą konstrukcją i zapewniają niezawodne trzymanie. Bezkonkurencyjny profil ramienia palców niezwykle odporny na skręcenia i wygięcia, łatwy do zamontowania. Również wewnętrzne pary palców dają się łatwo zamontować. Przekładnia wstępna od modelu EUROTOP 421N pracuje w płynnym smarze i nie wymaga konserwacji. Duża średnica kół zębatych zapewnia dużą żywotność i spokojną pracę. Profil wału odbioru mocy na wejściu przekładni łatwy i szybki demontaż, możliwie najlepsze przenoszenie siły. Daleko wysunięte łożyska ramion palców Duży odstęp gwarantuje stabilność i odciąża łożyska. Przykład: TopTech 421 odstęp łożysk 60 cm 4

5 Mocna krzywka Wykonana z wysokiej jakości odlewu sferycznego, regulowana bezstopniowo odpowiednio do różnych rodzajów paszy lub różnorodnych warunków pracy. Komputerowo optymalizowana krzywka sterująca dla płynnego prowadzenia rolek sterujących. Prowadzenie rolek po łagodnym torze bez dużych różnic poziomów, a tym samym łagodna regulacja dźwigni sterującej. Tylko jeden punkt smarowania krzywki na całej karuzeli. Duża średnica krzywki od 350 mm lub 420 mm w zależności od modelu. 5

6 multitast W zakresie kopiowania podłoża nie ma miejsca na kompromisy. Zanieczyszczenie paszy negatywnie wpływa na zwierzęta i sukces gospodarczy. Kombinacja podwozia tandemowego i kół kopiujących Multitast zapewnia czystą paszę i zdrowe, wydajne zwierzęta. Perfekcyjne kopiowanie podłoża Multitast przed wszystkimi (kołami) Biegnące przed każdą karuzelą koło Multitast dba o idealne kopiowanie podłoża. Koło kopiujące umieszczone jest blisko pracujących palców. Prowadzenie palców jest dopasowane do terenu, nie dochodzi do drapania podłoża. Krzywka, palce i darń sa najlepiej chronione. W zgrabiarkach dwukaruzelowych koła Multitast są regulowane w pionie i poziomie. Osiągnięcie najlepszej jakości zgrabiania jest możliwe również przy dużej prędkości jazdy do ponad 15 km/h. EUROTOP 380 N multitast Osłona przeciw owijaniu zapobiega okręcaniu się pokosu wokół koła kopiującego i ramienia koła. 6

7 Wyłącznie u Poettingera: Płynna regulacja ustawienia pochylenia karuzeli. Osie tandemowe przyjemność jazdy Pöttinger stawia na wydajną oś tandemową. Zapewnia ona całkowicie spokojną pracę. Oś tandemowa charakteryzuje się bardzo dużym odstępem między kołami, co znacznie poprawia parametry pracy zgrabiarki na stoku. Koła znajdują się blisko palców, dzięki temu możliwe jest rozwijanie dużych prędkości jazdy. Cecha wyróżniająca zgrabiarek Poettinger: poprzeczne pochylenie karuzeli przy osiach tandemowym daje się łatwo i szybko wyregulować. Na całym promieniu gwarantowana jest czysta praca w różnych warunkach i przy różnych rodzajach paszy. 7

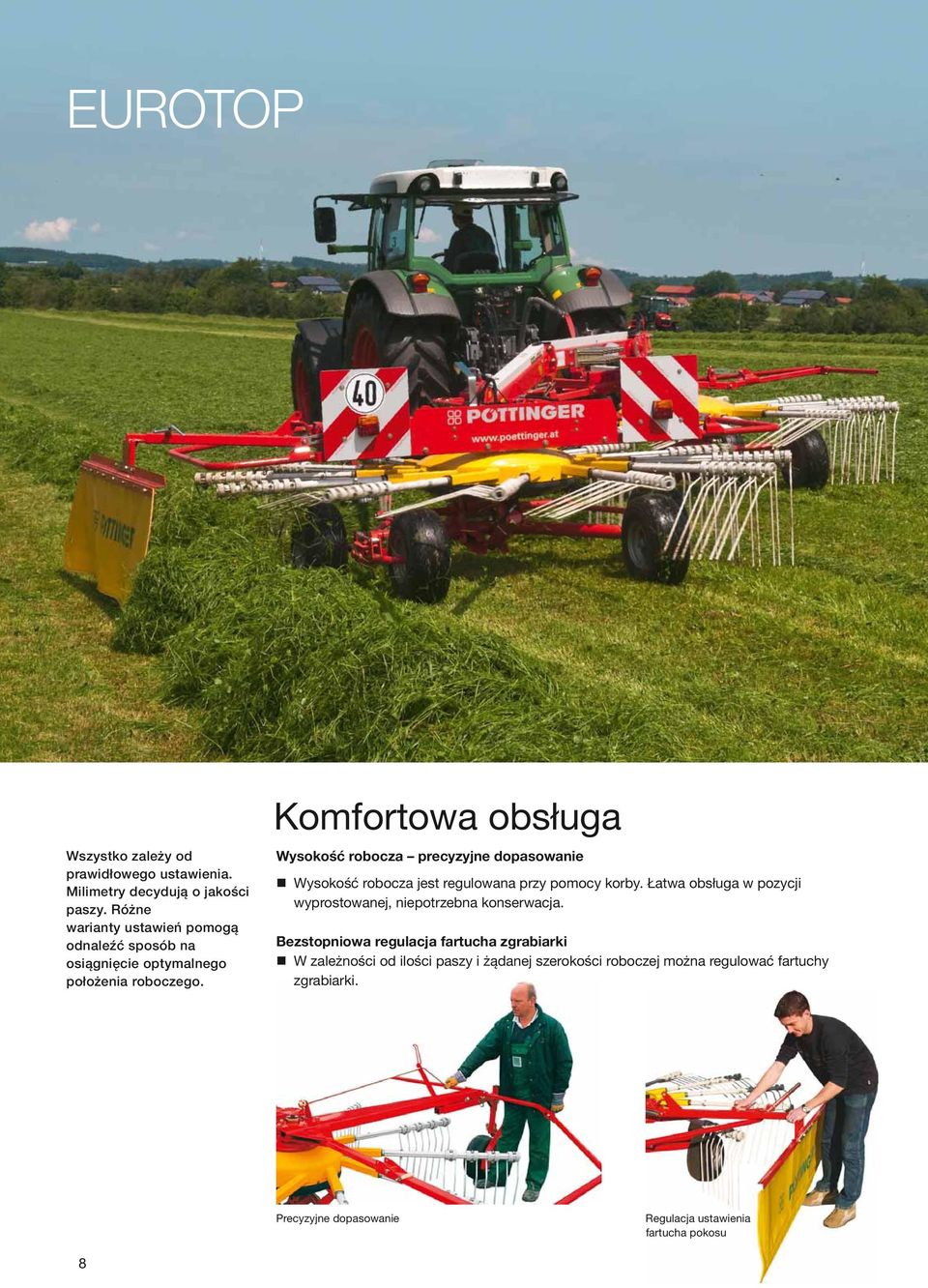

8 EUROTOP Wszystko zależy od prawidłowego ustawienia. Milimetry decydują o jakości paszy. Różne warianty ustawień pomogą odnaleźć sposób na osiągnięcie optymalnego położenia roboczego. Komfortowa obsługa Wysokość robocza precyzyjne dopasowanie Wysokość robocza jest regulowana przy pomocy korby. Łatwa obsługa w pozycji wyprostowanej, niepotrzebna konserwacja. Bezstopniowa regulacja fartucha zgrabiarki W zależności od ilości paszy i żądanej szerokości roboczej można regulować fartuchy zgrabiarki. Precyzyjne dopasowanie Regulacja ustawienia fartucha pokosu 8

9 Hydrauliczne podnoszenie fartucha pokosu na życzenie W EUROTOP 340 do 461 i w EUROTOP 340N i 380N możliwe jest uzyskanie szerokości transportowej poniżej 3,0 m bez demontażu ramion, a więc bez wychodzenia z ciągnika. W EUROTOP 611A i 691 A do pozycji transportowej. Hydrauliczna regulacja szerokości roboczej i szerokości zgrabiania w modelach EUROTOP 771A i 881A Ustawienie ramienia pozwala na przestawienie formy pokosu i szerokości roboczej. Hydrauliczna regulacja szerokości roboczej w EUROTOP 611A / 691 A i 801 A Pokos pojedyńczy (nocny) lub pokos podwójny. Hydrauliczne podnoszenie fartucha pokosu Hydrauliczna regulacja szerokości roboczej i szerokości zgrabiania Hydrauliczna regulacja szerokości roboczej 9

10 Transport pewnie na drodze Przejazdy z jednego pola na drugie w zgrabiarkach ciągnionych stawiają wysokie wymagania względem podwozia. Pöttinger znalazł rozwiązanie kombinowane podwozia mają zastosowanie na polu i na drodze. Przemyślano również zmianę z ustawienia roboczego na transportowe łatwo i szybko. Czas to pieniądz. Wszystko trzeba robić szybko oto proste przygotowanie do transportu: Wyciągnąć zatyczkę zdjąć ramię założyć je na specjalny uchwyt zabezpieczyć. Dla oszczędności miejsca palce są nasadzane i zabezpieczane zawleczką. 10

11 Palce pracujące z milimetrową dokładnością Proste palce bez mocnego wygięcia są prowadzone bezpośrednio pod uchwytem. Gdy zostaną wypchnięte do tyłu przez nacisk paszy, nie odrywają się od podłoża- precyzyjna praca karuzeli. Jako, że palce nie wywierą nacisku na podłoże, krzywka sterująca i rolki sterujące są odciążone. Darń jest chroniona, zanieczyszczenie paszy jest mniejsze, a pokos jest równomiernie odkładany, bez tworzenia skupisk. Długie palce są delikatnie wyciągane ze zgarnianego pokosu, dzięki czemu nie występuje szarpanie. Podwozie transportowe w EUROTOP 421A, 461A, 611A i 691A W przypadku tych zgrabiarek firma Pöttinger stawia na osie tandemowe, które służą również jako podwozie transportowe. Zapewnia to spokojną jazdę zarówno podczas pracy, jak i w transporcie. Osie tandemowe wyposażone są w opony balonowe o wymiarach 18 x 8,50-8. Umożliwiają one osiągnięcie dużych prędkości. Podczas przejazdu przez pokos oraz na uwrociach karuzele są hydraulicznie podnoszone 500 mm prześwitu nad podłożem. Odległość od podłoża 500 mm na uwrociach 11

12 EUROTOP 340 / 340 N / 340 U EUROTOP 380 N Zgrabiarka jednokaruzelowa EUROTOP 340 N / 380 N Zgrabiarki jednokaruzelowe dostępne są w szerokościach roboczych 3,0 m do 4,60 m. Zgrabiarki idealne na małe powierzchnie. Masywne kozły zawieszenia i duże opony balonowe zapewniają sprawną i wydajną pracę. 10 ramion, szerokość robocza 3,40 m / 3,80 m. Korzystna alternatywa dla mniejszych gospodarstw. Zgrabiarki z kozłem wychylnym poruszają się na zakrętach dokładnie po torze ciągnika. Podczas podnoszenia maszyna automatycznie ustawia się w pozycji środkowej. Amortyzatory tłumiace jako wyposażenie dodatkowe stabilizują zgrabiarkę i zapobiegają zachodzeniu maszyny podczas jazdy na stoku. Amortyzatory działają centrująco również podczas jazdy po trawersie stoku. 12

13 EUROTOP 340U sztywny zaczep, uniwersalne i proste rozwiązanie 10 ramion, szerokość robocza 3,40 m Mocowanie z przodu lub jazda do tyłu przynoszą znaczne korzyści szczególnie podczas przygotowywania paszy zielonej. Ciągnik nie najeżdża na paszę i pozostaje ona czysta nawet na bagiennych, wilgotnych łąkach. Krzywka i podwozie są wychylane o 180 względem ciągnika. EUROTOP 421 N Trzypunktowe zawieszenie - kozioł zawieszenia, 12 ramion, szerokość robocza 4,20 m. EUROTOP 461 N Trzypunktowe zawieszenie - kozioł zawieszenia z amortyzowanymi elementami gumowymi sworzni cięgieł dolnych, 12 ramion, szerokość robocza 4,60 m. 13

14 EUROTOP 421 A / 461 A Zgrabiarka jednokaruzelowa jeszcze większa wydajność EUROTOP 421 A / 461 A Zgrabiarka jednokaruzelowa przeznaczona do pracy na małych gospodarstwach. Zgrabiarki ciągnione EUROTOP 421A i 461 A oferują dużą wydajność przy współpracy z małymi ciągnikami. maszyny ciągnione, 12 ramion, szerokość robocza 4,20 lub 4,60m. Dyszel wyposażony jest w dużą płytę podporową, zapewniająca większą stabilność na zboczach i podczas jazdy na zakrętach. Podnoszenie do transportu następuje hydraulicznie. Siłowniki hydrauliczne na podwoziu i na dyszlu zapewniają prawidłowy prześwit od podłoża. 14

15 EUROTOP 611 A / 691 A W praktyce zgrabiarki te ze względu na atrakcyjną cenę i dużą zwrotność znajdują coraz więcej zwolenników. Zgrabiarki dwukaruzelowe z bocznym odłożeniem pokosu Zgrabiarki boczne wykazują elastyczność w zastosowaniu, dzięki czemu można nimi odkładać jeden duży pojedyńczy pokos lub dwa mniejsze. Przestawienie i kierowanie na uwrociu odbywa sie automatycznie. EUROTOP 611 A 12 ramion na karuzele, szerokość robocza 3,40 do 6,20 m. EUROTOP 691 A 12 ramion na karuzele, szerokość robocza 4,20 do 6,90 m. 15

16 Absolutna zdolność do dopasowywania się Rama jest tak skonstruowana, że obydwie karuzele mogą niezależnie od siebie dopasowywać się do nierówności terenu. Dopasowanie w pionie zapewnia przegub umieszczony bezpośrednio za przekładnią kątową. Poprzeczne dopasowanie tylnej karuzeli odbywa się dzięki łożysku obrotowemu w ramie i dodatkowo dzięki przegubowi krzyżowemu między tylnym wspornikiem ramy a karuzelą. Przyjemność jazdy podczas transportu grabiarki są standardowo wyposażone w opony balonowe 18,5 x 8,5-8 6 PR. Aktywna w czasie transportu oś tandemowa zapewnia wyjątkowo spokojną pracę zgrabiarki. Na czas transportu karuzele podnoszone są przez jednostronie działające siłowniki hydrauliczne. Prześwit 50 cm! 16

17 EUROTOP 651 A Zgrabiarka dwukaruzelowa z przegubowym podwoziem Uniwersalna- skrętna wygodna Zgrabiarka daje się dobrze dopasować do warunków i techniki zbioru. Ważne jest optymalne ustawienie podstawowe i niezależne dopasowywanie się karuzeli do ukształtowania terenu. EUROTOP 651 A ramion na karuzele, zgrabiarki dwukaruzelowe z bocznym odłożeniem pokosu i sztywnej szerokości roboczej 6,40m. Atrakcyjna oferta z przegubowym podwoziem. Wygodna obsługa. Zgrabiarki są obsługiwane z kabiny ciągnika przy pomocy siłownika jednostronnego działania. Obydwie karuzele na uwrociu i do transportu są podnoszenie i opuszczane jedna po drugiej przy pomocy zaworu krokowego. Mocna rama, przegubowe podwozie Zgrabiarki EUROTOP precyzyjnie kopiują ślad ciągnika w zakręcie. Maszyny te są bardzo skrętne. Duże ogumione koła 260/70-15,3 na podwoziu. Sprawdzony prosty napęd przez wałek przegubowy, spokojny i wytrzymały. Obydwie karuzele są indywidualnie zabezpieczone. 17

18 Klasyczna dwukaruzelowa zgrabiarka o centralnym odłożeniu pokosu i stałej szerokości roboczej Zgrabiaki odkadające równomierny i luźny pokos środkowy. Najważniejsze jest, aby zgrabiarka odkładała idealny pokos: w odniesiu do szerokości, formy i rozłożenia masy zielonej. Precyzyjna praca zwiększa wydajnośc na stoku. EUROTOP 620 N Maszyna zaczepiana z kozłem wychylnym Szerokość robocza 5,90m, na pola, gdzie często trzeba nawracać. Podczas podnoszenia następuje hydrauliczna blokada w pozycji środkowej. Obustronne seryjne amortyzatory tłumiące. Obydwie karuzele są zawieszone przegubowo, co zapewnia perfekcyjne kopiowanie nierówności terenu. Komfortowe hydrauliczne podnoszenie karuzeli, zdejmowane ramiona redukują wysokość transportową. W razie potrzeby można zgrabiać tylko przy pomocy jednej karuzeli. 18

19 EUROTOP 881 A Aby kombinacja szerokości roboczej i wysokiej prędkości przyniosła zamierzony efekt, zgrabiarki są standardowo wyposazone w wahliwe podwozie tandemowe. Hydraulicznie regulowana zgrabiarka o środkowym odłożeniu pokosu z regulowaną szerokością roboczą Zgrabiarki o centralnym odłożeniu pokosu i hydraulicznie regulowanej, zmiennej szerokości roboczej Zgrabiarki te wiernie kopiują w zakręcie ślad ciągnika. Maszyny te mimo swojej wielkości są bardzo zwrotne. Ogumienie podwozia transportowego 260/70-15,3 Skuteczne, proste przeniesienie napędu, spokojne i wytrzymałe. Obydwie karuzele są zabezpieczone indywidualnie. EUROTOP 881 A 12 ramion na karuzele, szerokość robocza 7,80 do 8,60 m, bezstopniowa regulacja. EUROTOP 881 A odkłada pokos na 1,20 m Komfort hydrauliczny Do nawrotu karuzele sa podnoszone hydraulicznie do oporu, aby uzyskać wystarczający prześwit na uwrociu. Do transportu maszyna jest podnoszona w górę, zdemontowane ramiona redukują wysokość. Przez podwójne przeguby w napędzie karuzele mogą sie obracać również w pozycji uniesionej w góre. Bez ryzyka uszkodzenia maszyny przy nieprawidłowej obsłudze! 19

20 EUROTOP Szerokość robocza Zaczep Oś Ramiona na karuzelę Wymagania rolników są coraz większe - rozszerza się również paleta naszych produktów. Oprócz maszyn na małe i średnie gospodarstwa oferujemy również maszyny spełniające największe wymagania przedsiębiorstw usługowych i wielkoobszarowych gospodarstw ,40 m sztywny oś pojedyncza U 3,40 m sztywny oś pojedyncza N 3,40 m kozioł zawieszenia oś pojedyncza N 3,80 m kozioł zawieszenia oś pojedyncza A 4,20 m dyszel tandem N 4,20 m kozioł zawieszenia tandem A 4,60 m dyszel tandem N 4,60 m kozioł zawieszeniak tandem 12 N= kozioł wychylny, U=przód / tył, jazda w przód lub w tył, A = maszyna zaczepiana EUROTOP 340 / 340 U / 340 N Zgrabiarka dwukaruzelowa 0,45 m 1,65 m EUROTOP Szerokość robocza Zaczep Odłożenie pokosu Karuzela podwozie Ramiona na karuzelę 611 A 3,40 6,20 m dyszel na bok oś pojedyncza A 4,20 6,90 m dyszel na bok tandem A 6,40 m cięgło dolne na bok oś pojedyncza N 5,90 m cięgło dolne centralnie oś pojedyncza A 7,80 8,60 m cięgło dolne centralnie tandem N= kozioł wychylny, A= maszyna zaczepiana EUROTOP 611 A / 691 A EUROTOP 611 A / 691 A 20 0,60 m 1,90 m 2 x 0,60 m 1,90 m

21 Zdejmowane ramiona Pary palców na ramię Odłożenie pokosu Średnica karuzeli Szerokość transportowa kw/ KM min. Regulacja wysokości Ciężar 10 3 po lewej 2,82 m 1,40 m 15 / 20 korba 330 kg 10 3 po lewej 2,82 m 1,67 m 15 / 20 korba 350 kg 10 3 / 4 opcja po lewej 2,82 m 1,67 m 15 / 20 korba 350 kg 10 4 po lewej 2,98 m 1,67 m 18 / 25 korba 380 kg 12 4 po lewej 3,28 m 2,10 m 15 / 20 przez podwozie 680 kg 12 4 po lewej 3,28 m 1,96 m 29 / 40 korba 540 kg 12 4 po lewej 3,60 m 2,36 m 15 / 20 przez podwozie 835 kg 12 4 po lewej 3,60 m 2,36 m 35 / 50 korba 680 kg Zastrzega się prawo do zmian, wyposażenie różne w zależności od kraju. EUROTOP 380 N EUROTOP 421 N / 421 A EUROTOP 461 N / 461 A 0,60 m 1,65 m Zdejmowane ramiona Podwójne palce na ramię Średnica karuzeli 0,60 m 1,15 m 0,60 m 1,65 m Szerokość transportowa Maksymalna prędkość transportowa Wys. przechowywania przy zdjętych ramionach. kw/ KM min ,98 m 2,10 m 40 km/h 1,10 m 30 / kg ,28 m 2,40 m 40 km/h 1,10 m 37 / kg ,98 m + 3,15 m 2,85 m 40 km/h 3,44 m 37 / kg 20 3 / 4 2,82 m 2,70 m 40 km/h 2,90 m 44 / kg ,60 m 2,90 m 40 km/h 3,65 m 40 / kg według przepisów ruchu 4 opcja drogowego EUROTOP 651 A EUROTOP 620 N EUROTOP 881 A Ciężar 0,60 m 1,60 m 1,00 m 1,20 m 2,20 m 21

22 Wyposażenie EUROTOP Osie karuzeli Oś tandemowa Ogumienie karuzeli standard / opcja Ogumienie podwozia 260 / 70-15,3 Układ kierowania podwozia 340 Koła wychylne 15 x 6,00-6 / 16 x 6, U Koła wychylne 15 x 6,00-6 / 16 x 6, N Sztywne osie 15 x 6,00-6 / 16 x 6, N Sztywne osie 16 x 6, A Sztywne osie 18,5 x 8, N Sztywne osie 16 x 6, A Sztywne osie 18,5 x 8, N Sztywne osie 16 x 6, A Sztywne osie 18,5 x 8,5-8 Hydrauliczne 691 A Sztywne osie 18,5 x 8,5-8 Hydrauliczne 651 A Sztywne osie 16 x 6,5-8 Drążek kierowania 620 N Sztywne osie 16 x 6, A Sztywne osie 16 x 6,5-8 Drążek kierowania = standard, = opcja Koła wychylne 15 x 6,00-6 Sterowanie hydrauliczne 16 x 6, /70-15,3 18,5 x 8,5-8 Osie sztywne Drążek kierowania 22

23 odnoszenie hydrauliczne Koło kopiujące Multitast Amortyzatory tłumiące Hamulce tłumiące Hydrauliczne wychylanie fartucha pokosu Tablice ostrzegwacze Oświetlenie Tablice ostrzegwacze Oświetlenie / / / / / / Podwozie / / / Podwozie / / / Podwozie / Podwozie / Karuzela / Karuzela / / Karuzela / Zastrzega się prawo do zmian, wyposażenie różne w zależności od kraju. Amortyzator tłumiący Hamulec tłumiący Tablice ostrzegawcze 23

24 Jesteśmy tam, gdzie są nasi Klienci. Na całym świecie nasi Klienci mają dostęp do szeroko rozbudowanej sieci handlowej i serwisowej. Bliskość usług oferowanych przez firmę Poettinger zapewnia szybką dostawę części zamiennych i daje gwarancję optymalnego przekazania i ustawienia maszyny u Klienta przez profesjonalny personel. Nasze usługi serwisowe: Zamówienia online 24 godziny na dobę Original Inside. Stała dostępność części zamiennych Kompetencja dzięki regularnym szkoleniem personelu. i wiele więcej... Dowiedz się więcej u Partnera Handlowego Poettinger lub na stronie Alois PÖTTINGER Maschinenfabrik GmbH Industriegelände Grieskirchen Austria Telefon Fax info@poettinger.at PÖTTINGER w Polsce Skawińska Poznań Polska Telefon Fax juliusz.tyrakowski@poettinger.pl Eurotop pl 1113
