1 ATA1200, ATA2200 ATZ1200, ATZ2200 ATA220 ATA520 ATZ220 ATZ520 INSTRUKCJA OBSŁUGI WAGI Seria ATA i ATZ Plik: ATA-160 ATA0102 PL

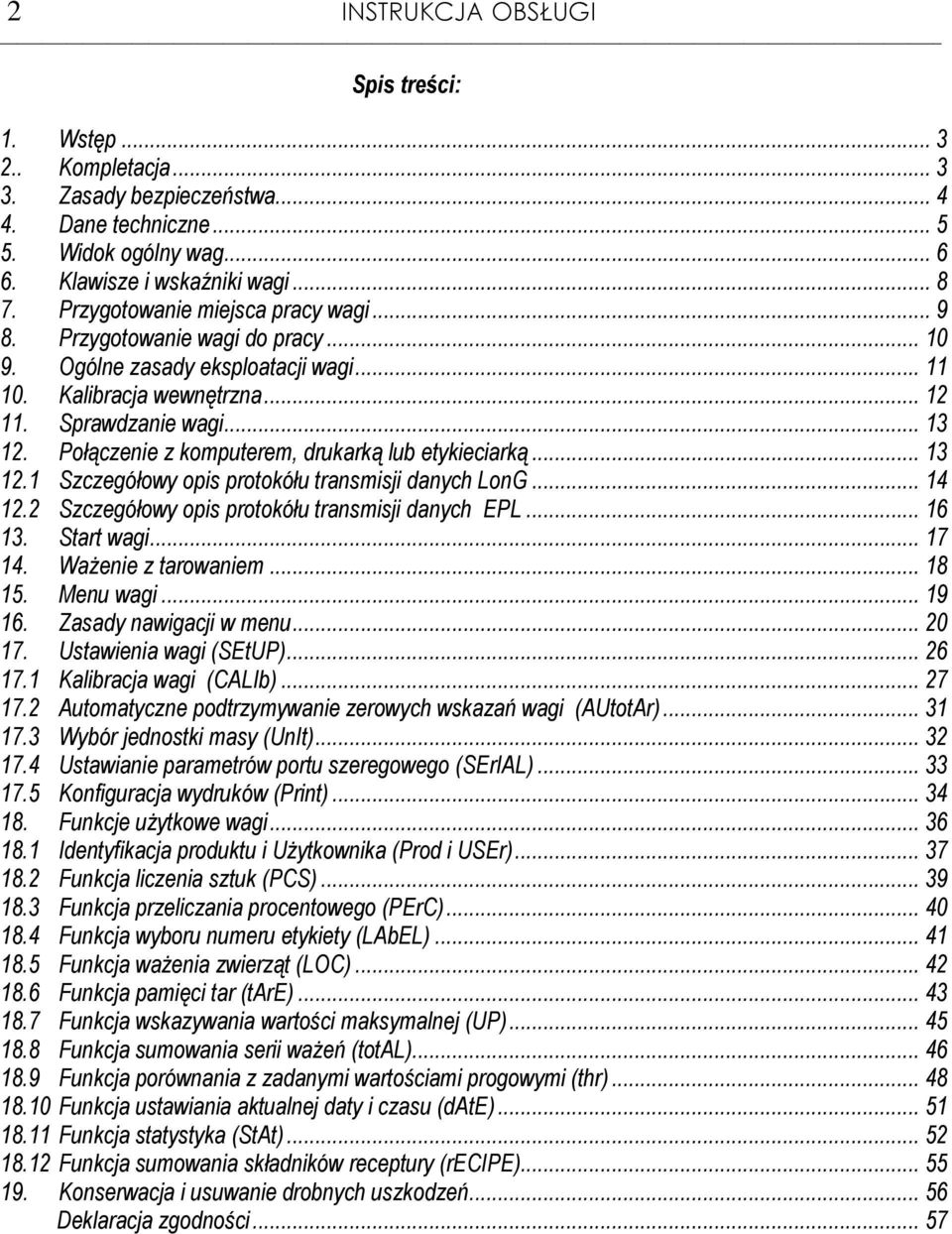

2 2 INSTRUKCJA OBSŁUGI Spis treści: 1. Wstęp Kompletacja Zasady bezpieczeństwa Dane techniczne Widok oólny wa Klawisze i wskaźniki wai Przyotowanie miejsca pracy wai Przyotowanie wai do pracy Oólne zasady eksploatacji wai Kalibracja wewnętrzna Sprawdzanie wai Połączenie z komputerem, drukarką lub etykieciarką Szczeółowy opis protokółu transmisji danych LonG Szczeółowy opis protokółu transmisji danych EPL Start wai Ważenie z tarowaniem Menu wai Zasady nawiacji w menu Ustawienia wai (SEtUP) Kalibracja wai (CALIb) Automatyczne podtrzymywanie zerowych wskazań wai (AUtotAr) Wybór jednostki masy (UnIt) Ustawianie parametrów portu szereoweo (SErIAL) Konfiuracja wydruków (Print) Funkcje użytkowe wai Identyfikacja produktu i Użytkownika (Prod i USEr) Funkcja liczenia sztuk (PCS) Funkcja przeliczania procentoweo (PErC) Funkcja wyboru numeru etykiety (LAbEL) Funkcja ważenia zwierząt (LOC) Funkcja pamięci tar (tare) Funkcja wskazywania wartości maksymalnej (UP) Funkcja sumowania serii ważeń (total) Funkcja porównania z zadanymi wartościami proowymi (thr) Funkcja ustawiania aktualnej daty i czasu (date) Funkcja statystyka (StAt) Funkcja sumowania składników receptury (recipe) Konserwacja i usuwanie drobnych uszkodzeń Deklaracja zodności... 57

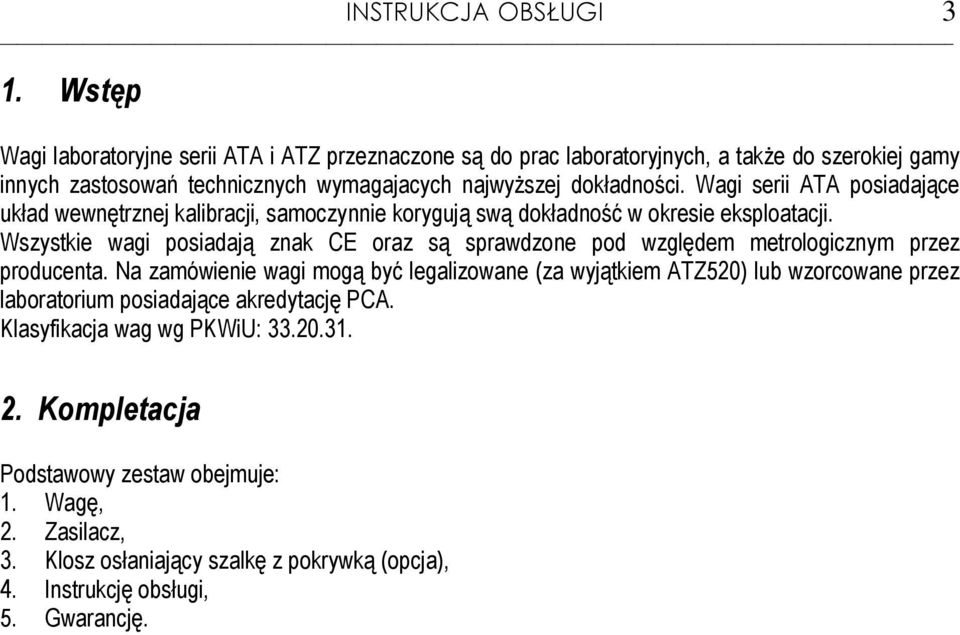

3 INSTRUKCJA OBSŁUGI 3 1. Wstęp Wai laboratoryjne serii ATA i ATZ przeznaczone są do prac laboratoryjnych, a także do szerokiej amy innych zastosowań technicznych wymaajacych najwyższej dokładności. Wai serii ATA posiadające układ wewnętrznej kalibracji, samoczynnie koryują swą dokładność w okresie eksploatacji. Wszystkie wai posiadają znak CE oraz są sprawdzone pod wzlędem metroloicznym przez producenta. Na zamówienie wai moą być lealizowane (za wyjątkiem ATZ520) lub wzorcowane przez laboratorium posiadające akredytację PCA. Klasyfikacja wa w PKWiU: Kompletacja Podstawowy zestaw obejmuje: 1. Waę, 2. Zasilacz, 3. Klosz osłaniający szalkę z pokrywką (opcja), 4. Instrukcję obsłui, 5. Gwarancję.

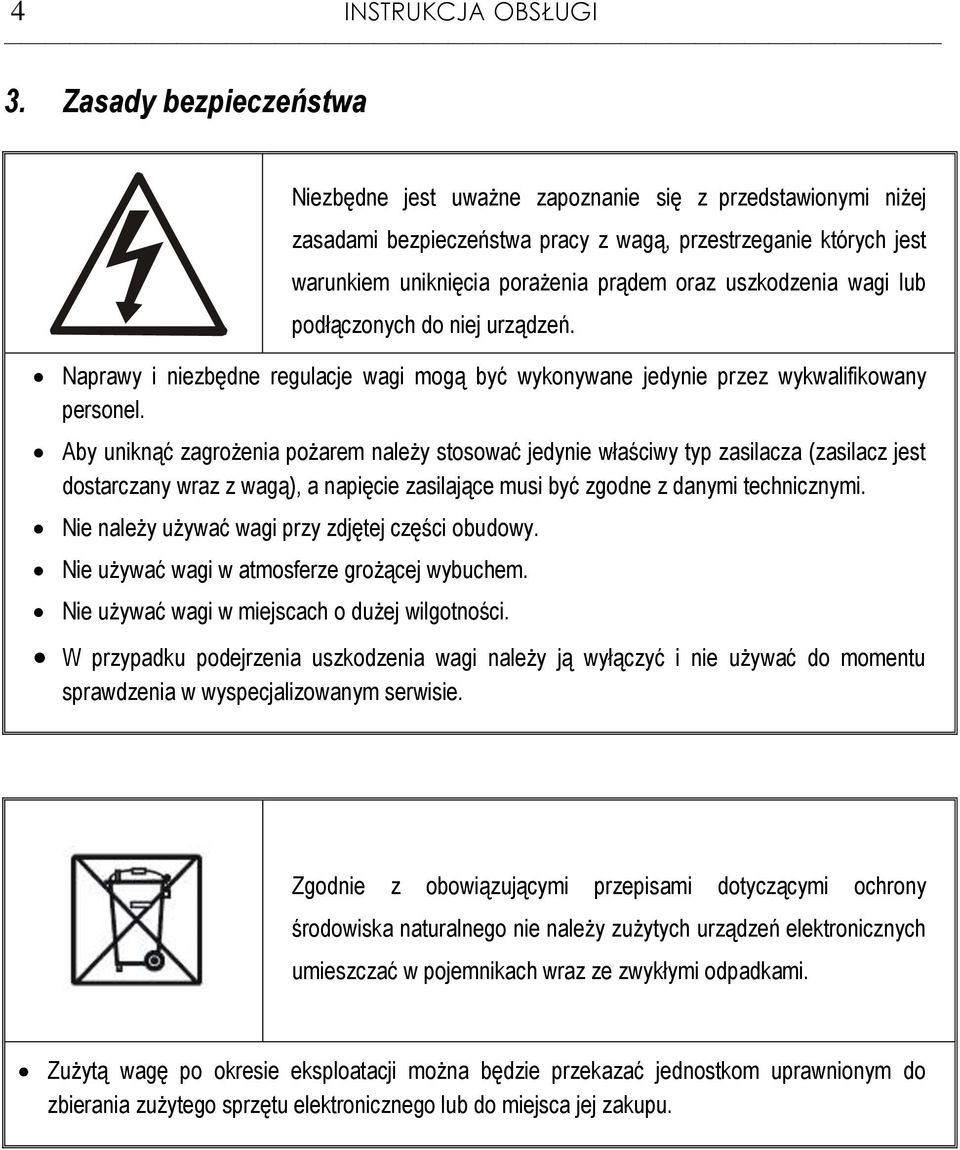

4 4 INSTRUKCJA OBSŁUGI 3. Zasady bezpieczeństwa Niezbędne jest uważne zapoznanie się z przedstawionymi niżej zasadami bezpieczeństwa pracy z waą, przestrzeanie których jest warunkiem uniknięcia porażenia prądem oraz uszkodzenia wai lub podłączonych do niej urządzeń. Naprawy i niezbędne reulacje wai moą być wykonywane jedynie przez wykwalifikowany personel. Aby uniknąć zarożenia pożarem należy stosować jedynie właściwy typ zasilacza (zasilacz jest dostarczany wraz z waą), a napięcie zasilające musi być zodne z danymi technicznymi. Nie należy używać wai przy zdjętej części obudowy. Nie używać wai w atmosferze rożącej wybuchem. Nie używać wai w miejscach o dużej wilotności. W przypadku podejrzenia uszkodzenia wai należy ją wyłączyć i nie używać do momentu sprawdzenia w wyspecjalizowanym serwisie. Zodnie z obowiązującymi przepisami dotyczącymi ochrony środowiska naturalneo nie należy zużytych urządzeń elektronicznych umieszczać w pojemnikach wraz ze zwykłymi odpadkami. Zużytą waę po okresie eksploatacji można będzie przekazać jednostkom uprawnionym do zbierania zużyteo sprzętu elektroniczneo lub do miejsca jej zakupu.

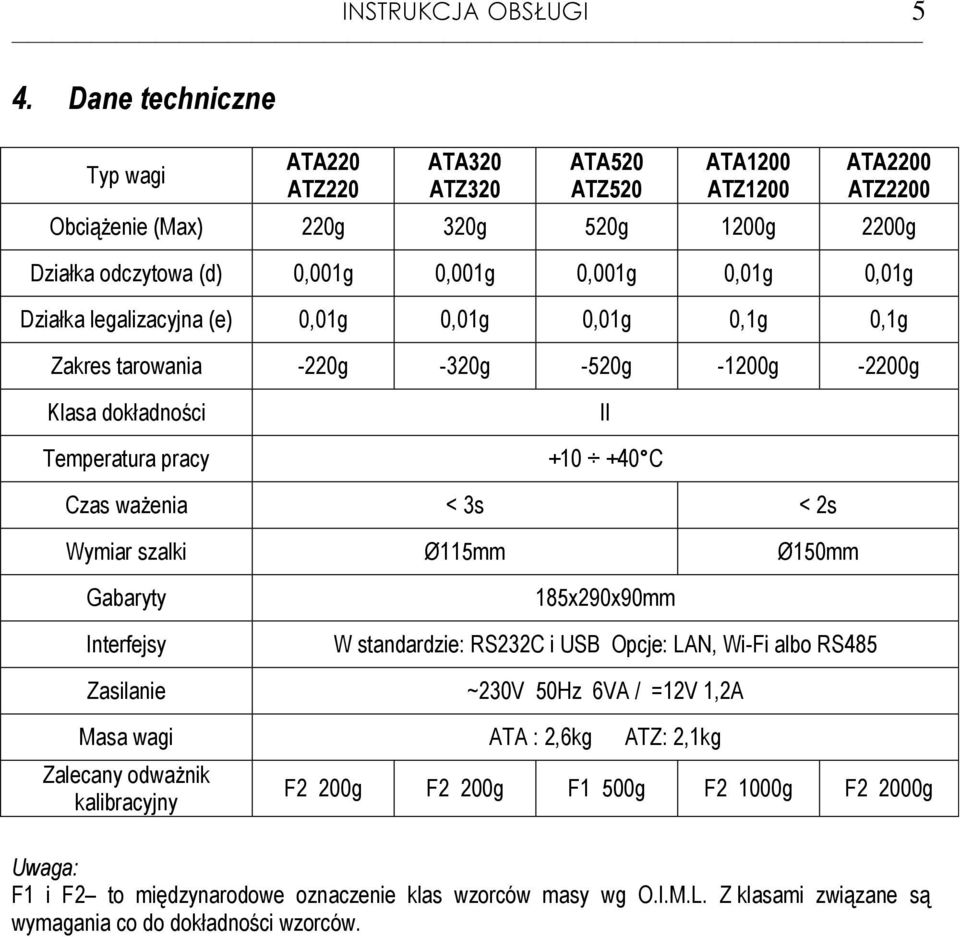

5 INSTRUKCJA OBSŁUGI 5 4. Dane techniczne Typ wai ATA220 ATZ220 ATA320 ATZ320 ATA520 ATZ520 ATA1200 ATZ1200 ATA2200 ATZ2200 Obciążenie (Max) Działka odczytowa (d) 0,001 0,001 0,001 0,01 0,01 Działka lealizacyjna (e) 0,01 0,01 0,01 0,1 0,1 Zakres tarowania Klasa dokładności Temperatura pracy II C Czas ważenia < 3s < 2s Wymiar szalki Ø115mm Ø150mm Gabaryty Interfejsy 185x290x90mm W standardzie: RS232C i USB Opcje: LAN, Wi-Fi albo RS485 Zasilanie ~230V 50Hz 6VA / =12V 1,2A Masa wai ATA : 2,6k ATZ: 2,1k Zalecany odważnik kalibracyjny F2 200 F2 200 F1 500 F F Uwaa: F1 i F2 to międzynarodowe oznaczenie klas wzorców masy w O.I.M.L. Z klasami związane są wymaania co do dokładności wzorców.

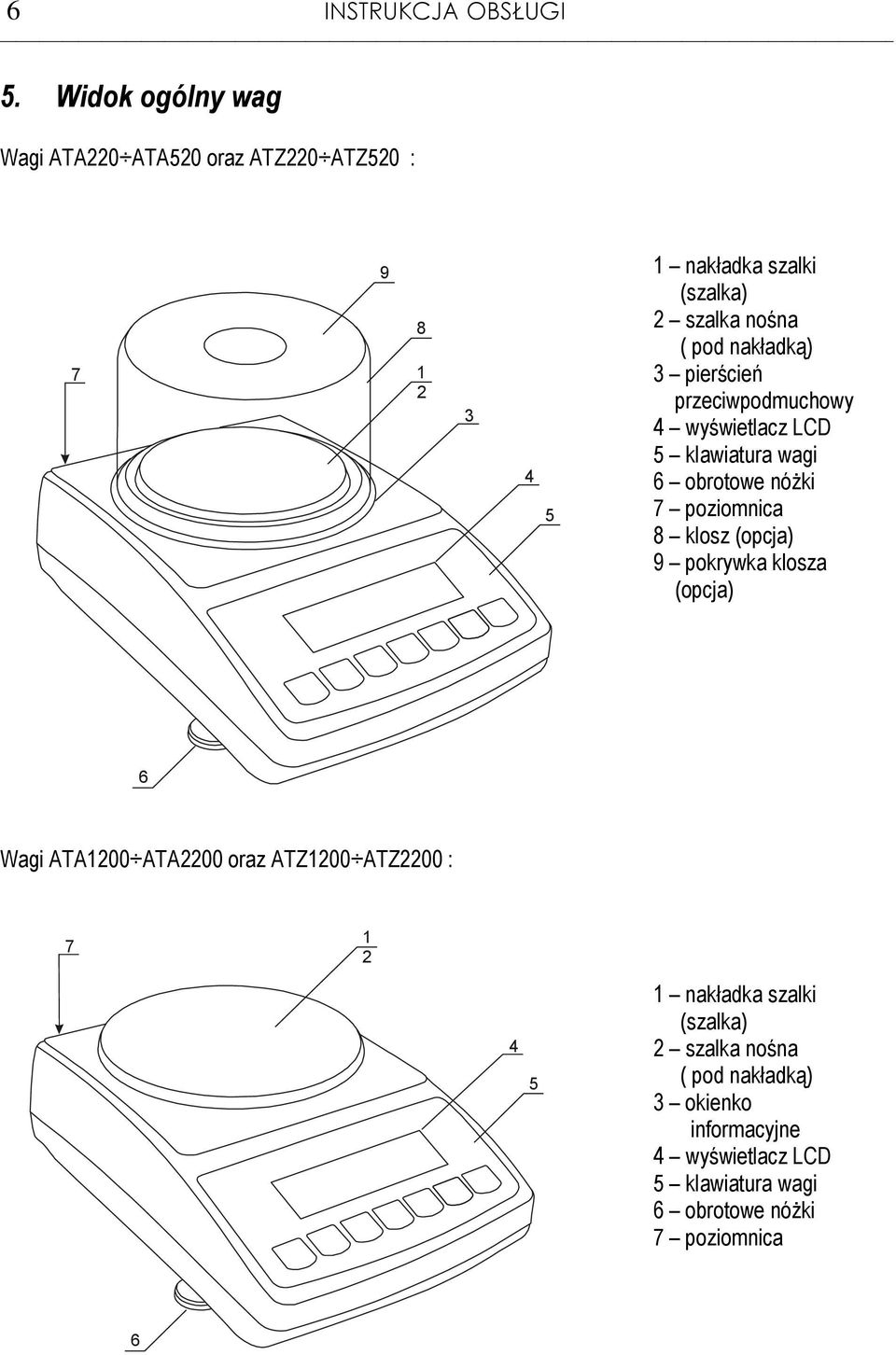

6 6 INSTRUKCJA OBSŁUGI 5. Widok oólny wa Wai ATA220 ATA520 oraz ATZ220 ATZ520 : nakładka szalki (szalka) 2 szalka nośna ( pod nakładką) 3 pierścień przeciwpodmuchowy 4 wyświetlacz LCD 5 klawiatura wai 6 obrotowe nóżki 7 poziomnica 8 klosz (opcja) 9 pokrywka klosza (opcja) 6 Wai ATA1200 ATA2200 oraz ATZ1200 ATZ2200 : nakładka szalki (szalka) 2 szalka nośna ( pod nakładką) 3 okienko informacyjne 4 wyświetlacz LCD 5 klawiatura wai 6 obrotowe nóżki 7 poziomnica 6

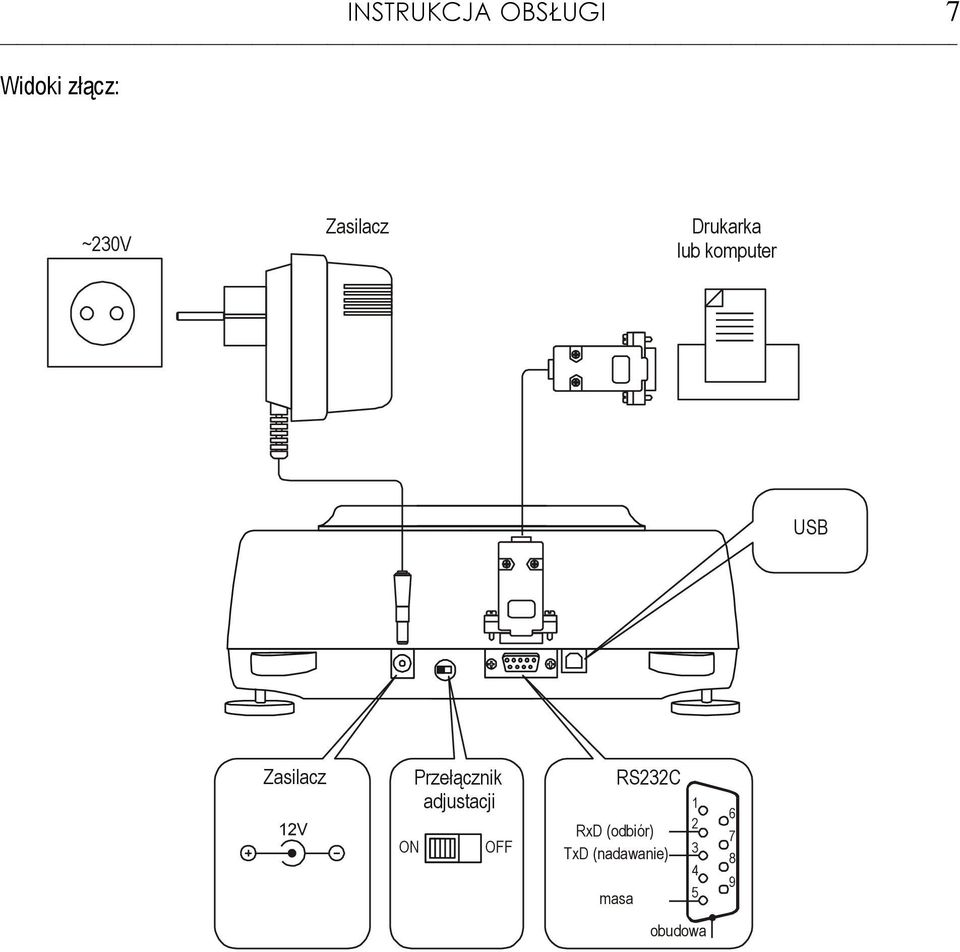

7 INSTRUKCJA OBSŁUGI 7 Widoki złącz: ~230V Zasilacz Drukarka lub komputer USB Zasilacz ON Przełącznik adjustacji OFF RS232C RxD (odbiór) TxD (nadawanie) masa obudowa

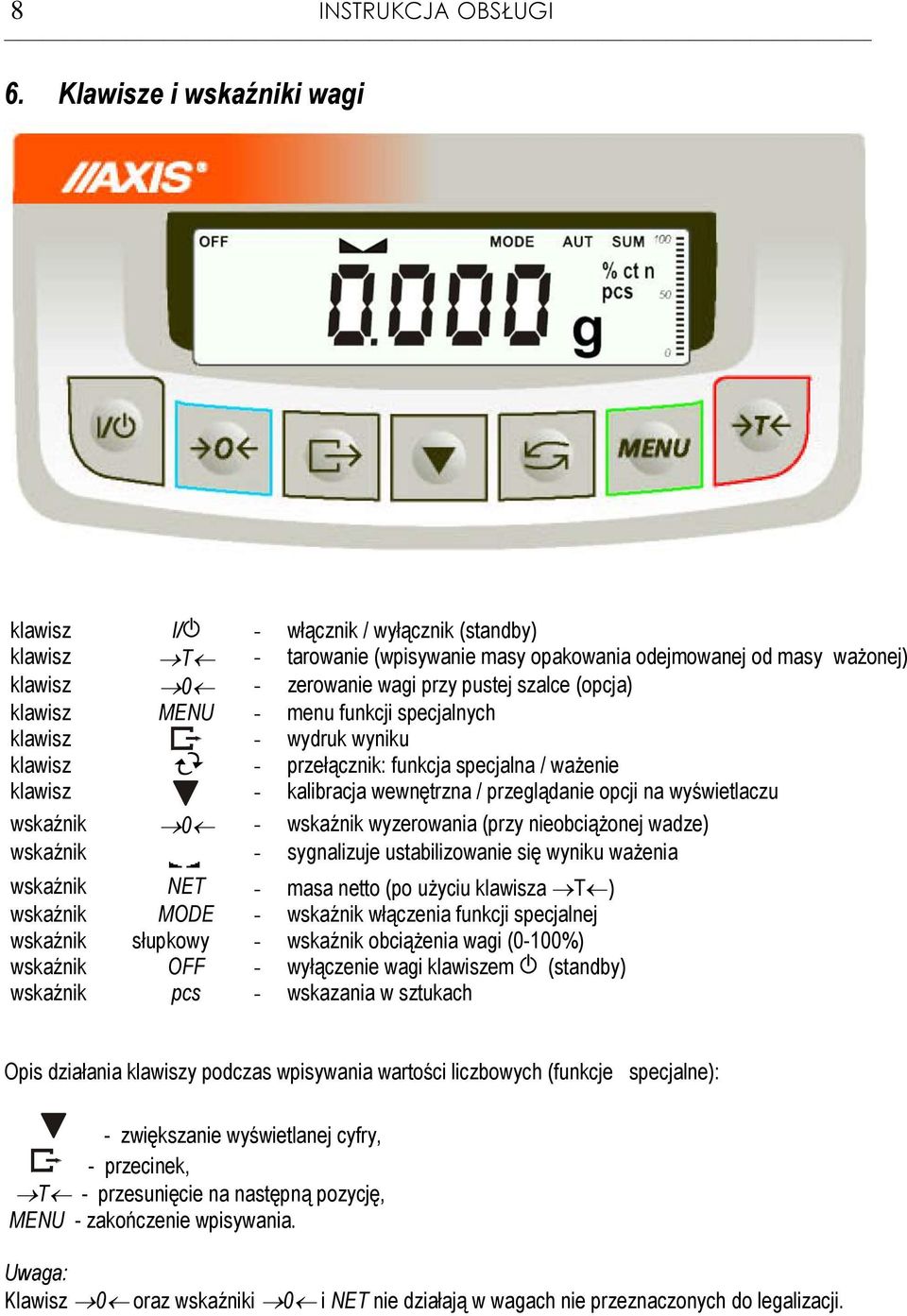

8 8 INSTRUKCJA OBSŁUGI 6. Klawisze i wskaźniki wai klawisz I/ - włącznik / wyłącznik (standby) klawisz T - tarowanie (wpisywanie masy opakowania odejmowanej od masy ważonej) klawisz 0 - zerowanie wai przy pustej szalce (opcja) klawisz MENU - menu funkcji specjalnych klawisz - wydruk wyniku klawisz - przełącznik: funkcja specjalna / ważenie klawisz - kalibracja wewnętrzna / przelądanie opcji na wyświetlaczu wskaźnik 0 - wskaźnik wyzerowania (przy nieobciążonej wadze) wskaźnik - synalizuje ustabilizowanie się wyniku ważenia wskaźnik NET - masa netto (po użyciu klawisza T ) wskaźnik MODE - wskaźnik włączenia funkcji specjalnej wskaźnik słupkowy - wskaźnik obciążenia wai (0-100%) wskaźnik OFF - wyłączenie wai klawiszem (standby) wskaźnik pcs - wskazania w sztukach Opis działania klawiszy podczas wpisywania wartości liczbowych (funkcje specjalne): - zwiększanie wyświetlanej cyfry, - przecinek, T - przesunięcie na następną pozycję, MENU - zakończenie wpisywania. Uwaa: Klawisz 0 oraz wskaźniki 0 i NET nie działają w waach nie przeznaczonych do lealizacji.

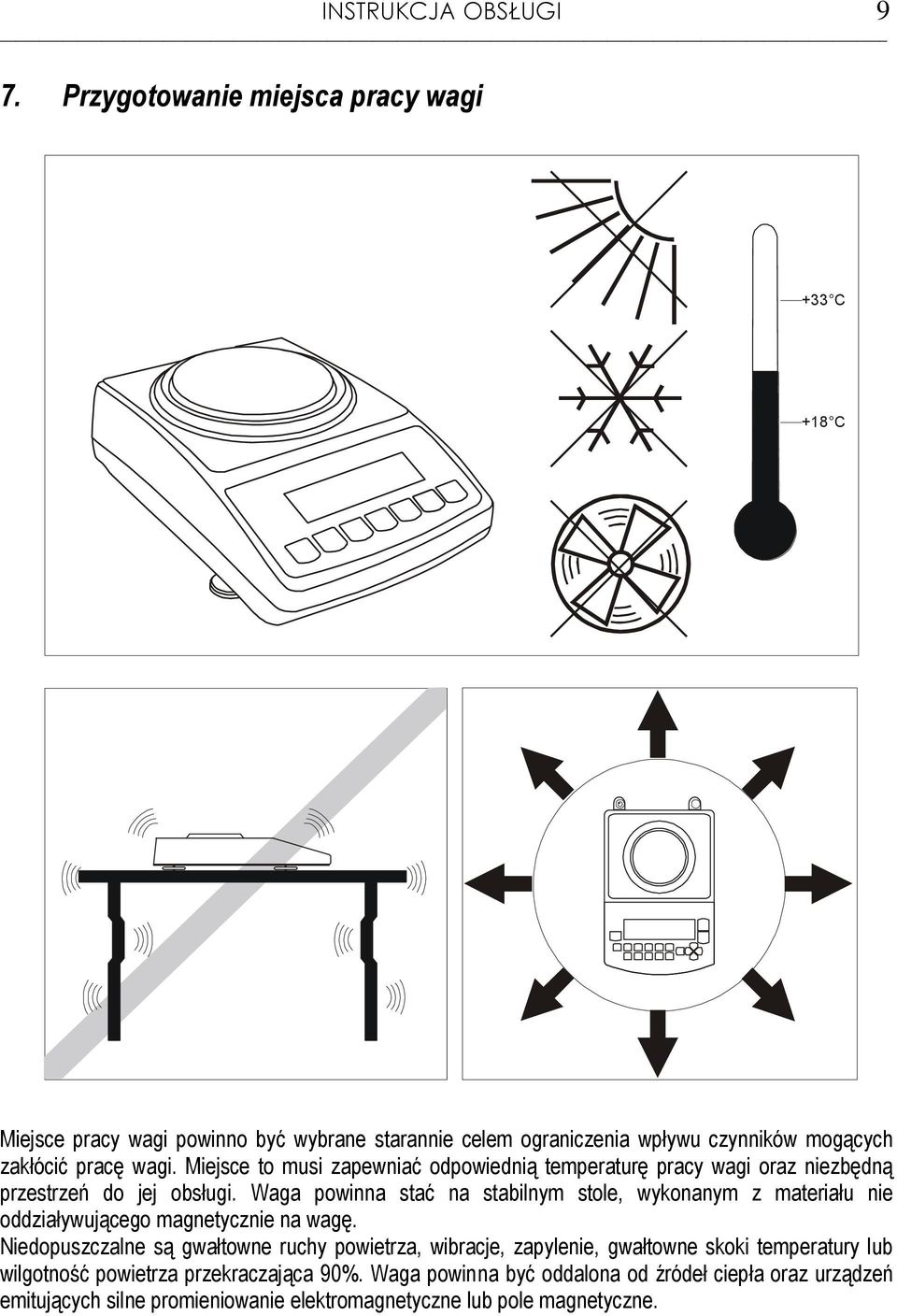

9 INSTRUKCJA OBSŁUGI 9 7. Przyotowanie miejsca pracy wai +33 C +18 C Miejsce pracy wai powinno być wybrane starannie celem oraniczenia wpływu czynników moących zakłócić pracę wai. Miejsce to musi zapewniać odpowiednią temperaturę pracy wai oraz niezbędną przestrzeń do jej obsłui. Waa powinna stać na stabilnym stole, wykonanym z materiału nie oddziaływująceo manetycznie na waę. Niedopuszczalne są wałtowne ruchy powietrza, wibracje, zapylenie, wałtowne skoki temperatury lub wilotność powietrza przekraczająca 90%. Waa powinna być oddalona od źródeł ciepła oraz urządzeń emitujących silne promieniowanie elektromanetyczne lub pole manetyczne.

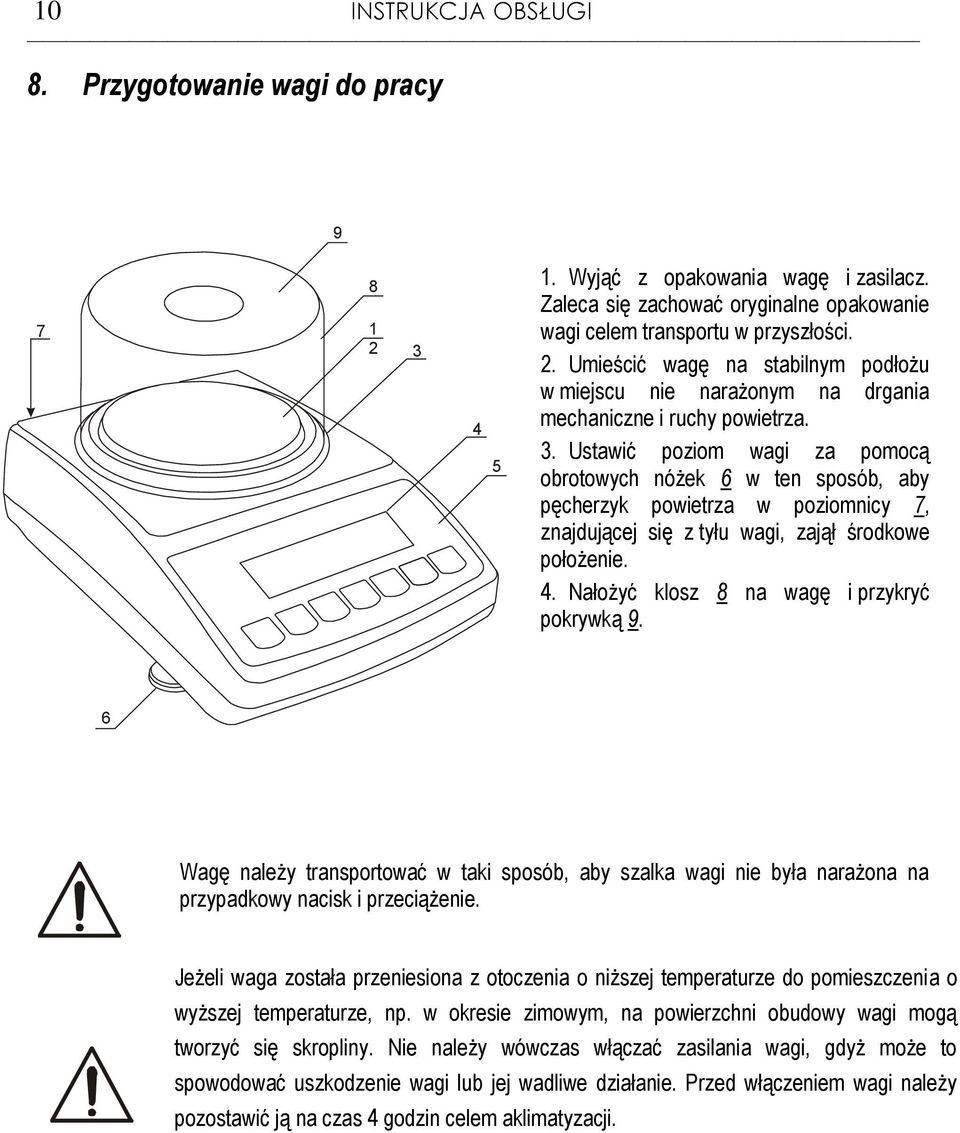

10 10 INSTRUKCJA OBSŁUGI 8. Przyotowanie wai do pracy Wyjąć z opakowania waę i zasilacz. Zaleca się zachować oryinalne opakowanie wai celem transportu w przyszłości. 2. Umieścić waę na stabilnym podłożu w miejscu nie narażonym na drania mechaniczne i ruchy powietrza. 3. Ustawić poziom wai za pomocą obrotowych nóżek 6 w ten sposób, aby pęcherzyk powietrza w poziomnicy 7, znajdującej się z tyłu wai, zajął środkowe położenie. 4. Nałożyć klosz 8 na waę i przykryć pokrywką 9. 6 Waę należy transportować w taki sposób, aby szalka wai nie była narażona na przypadkowy nacisk i przeciążenie. Jeżeli waa została przeniesiona z otoczenia o niższej temperaturze do pomieszczenia o wyższej temperaturze, np. w okresie zimowym, na powierzchni obudowy wai moą tworzyć się skropliny. Nie należy wówczas włączać zasilania wai, dyż może to spowodować uszkodzenie wai lub jej wadliwe działanie. Przed włączeniem wai należy pozostawić ją na czas 4 odzin celem aklimatyzacji.

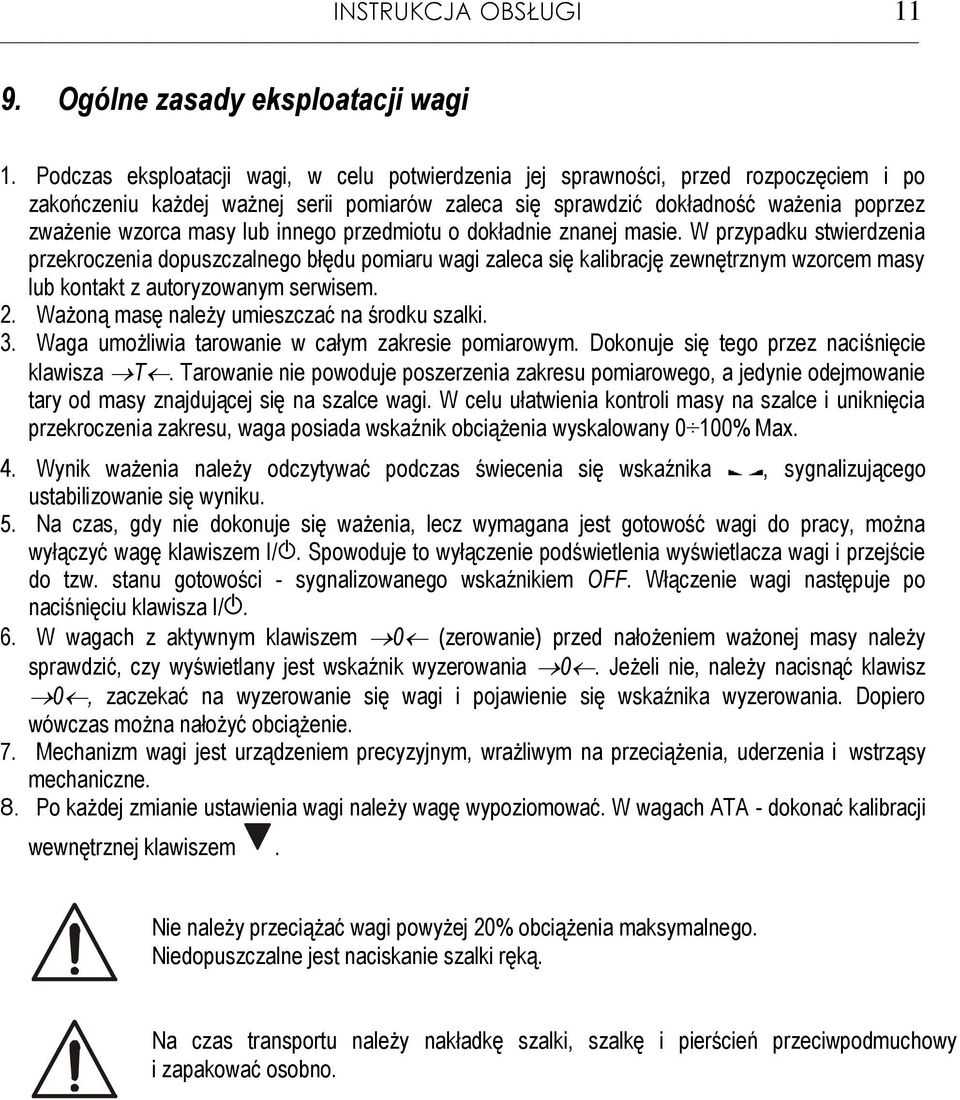

11 INSTRUKCJA OBSŁUGI Oólne zasady eksploatacji wai 1. Podczas eksploatacji wai, w celu potwierdzenia jej sprawności, przed rozpoczęciem i po zakończeniu każdej ważnej serii pomiarów zaleca się sprawdzić dokładność ważenia poprzez zważenie wzorca masy lub inneo przedmiotu o dokładnie znanej masie. W przypadku stwierdzenia przekroczenia dopuszczalneo błędu pomiaru wai zaleca się kalibrację zewnętrznym wzorcem masy lub kontakt z autoryzowanym serwisem. 2. Ważoną masę należy umieszczać na środku szalki. 3. Waa umożliwia tarowanie w całym zakresie pomiarowym. Dokonuje się teo przez naciśnięcie klawisza T. Tarowanie nie powoduje poszerzenia zakresu pomiaroweo, a jedynie odejmowanie tary od masy znajdującej się na szalce wai. W celu ułatwienia kontroli masy na szalce i uniknięcia przekroczenia zakresu, waa posiada wskaźnik obciążenia wyskalowany 0 100% Max. 4. Wynik ważenia należy odczytywać podczas świecenia się wskaźnika, synalizująceo ustabilizowanie się wyniku. 5. Na czas, dy nie dokonuje się ważenia, lecz wymaana jest otowość wai do pracy, można wyłączyć waę klawiszem I/. Spowoduje to wyłączenie podświetlenia wyświetlacza wai i przejście do tzw. stanu otowości - synalizowaneo wskaźnikiem OFF. Włączenie wai następuje po naciśnięciu klawisza I/. 6. W waach z aktywnym klawiszem 0 (zerowanie) przed nałożeniem ważonej masy należy sprawdzić, czy wyświetlany jest wskaźnik wyzerowania 0. Jeżeli nie, należy nacisnąć klawisz 0, zaczekać na wyzerowanie się wai i pojawienie się wskaźnika wyzerowania. Dopiero wówczas można nałożyć obciążenie. 7. Mechanizm wai jest urządzeniem precyzyjnym, wrażliwym na przeciążenia, uderzenia i wstrząsy mechaniczne. 8. Po każdej zmianie ustawienia wai należy waę wypoziomować. W waach ATA - dokonać kalibracji wewnętrznej klawiszem. Nie należy przeciążać wai powyżej 20% obciążenia maksymalneo. Niedopuszczalne jest naciskanie szalki ręką. Na czas transportu należy nakładkę szalki, szalkę i pierścień przeciwpodmuchowy i zapakować osobno.

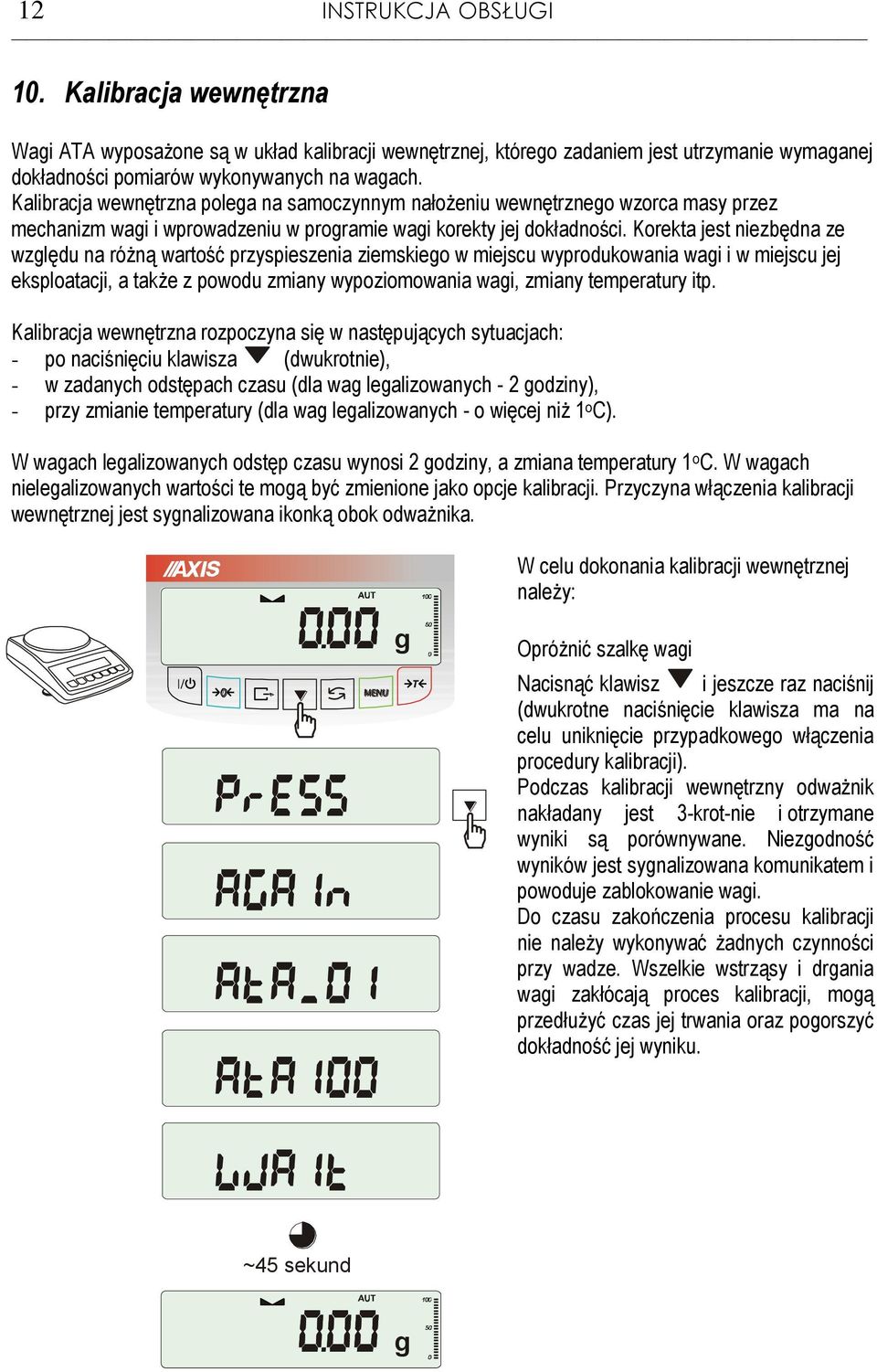

12 12 INSTRUKCJA OBSŁUGI 10. Kalibracja wewnętrzna Wai ATA wyposażone są w układ kalibracji wewnętrznej, któreo zadaniem jest utrzymanie wymaanej dokładności pomiarów wykonywanych na waach. Kalibracja wewnętrzna polea na samoczynnym nałożeniu wewnętrzneo wzorca masy przez mechanizm wai i wprowadzeniu w proramie wai korekty jej dokładności. Korekta jest niezbędna ze wzlędu na różną wartość przyspieszenia ziemskieo w miejscu wyprodukowania wai i w miejscu jej eksploatacji, a także z powodu zmiany wypoziomowania wai, zmiany temperatury itp. Kalibracja wewnętrzna rozpoczyna się w następujących sytuacjach: - po naciśnięciu klawisza (dwukrotnie), - w zadanych odstępach czasu (dla wa lealizowanych - 2 odziny), - przy zmianie temperatury (dla wa lealizowanych - o więcej niż 1 o C). W waach lealizowanych odstęp czasu wynosi 2 odziny, a zmiana temperatury 1 o C. W waach nielealizowanych wartości te moą być zmienione jako opcje kalibracji. Przyczyna włączenia kalibracji wewnętrznej jest synalizowana ikonką obok odważnika. W celu dokonania kalibracji wewnętrznej należy: Opróżnić szalkę wai Nacisnąć klawisz i jeszcze raz naciśnij (dwukrotne naciśnięcie klawisza ma na celu uniknięcie przypadkoweo włączenia procedury kalibracji). Podczas kalibracji wewnętrzny odważnik nakładany jest 3-krot-nie i otrzymane wyniki są porównywane. Niezodność wyników jest synalizowana komunikatem i powoduje zablokowanie wai. Do czasu zakończenia procesu kalibracji nie należy wykonywać żadnych czynności przy wadze. Wszelkie wstrząsy i drania wai zakłócają proces kalibracji, moą przedłużyć czas jej trwania oraz poorszyć dokładność jej wyniku. ~45 sekund

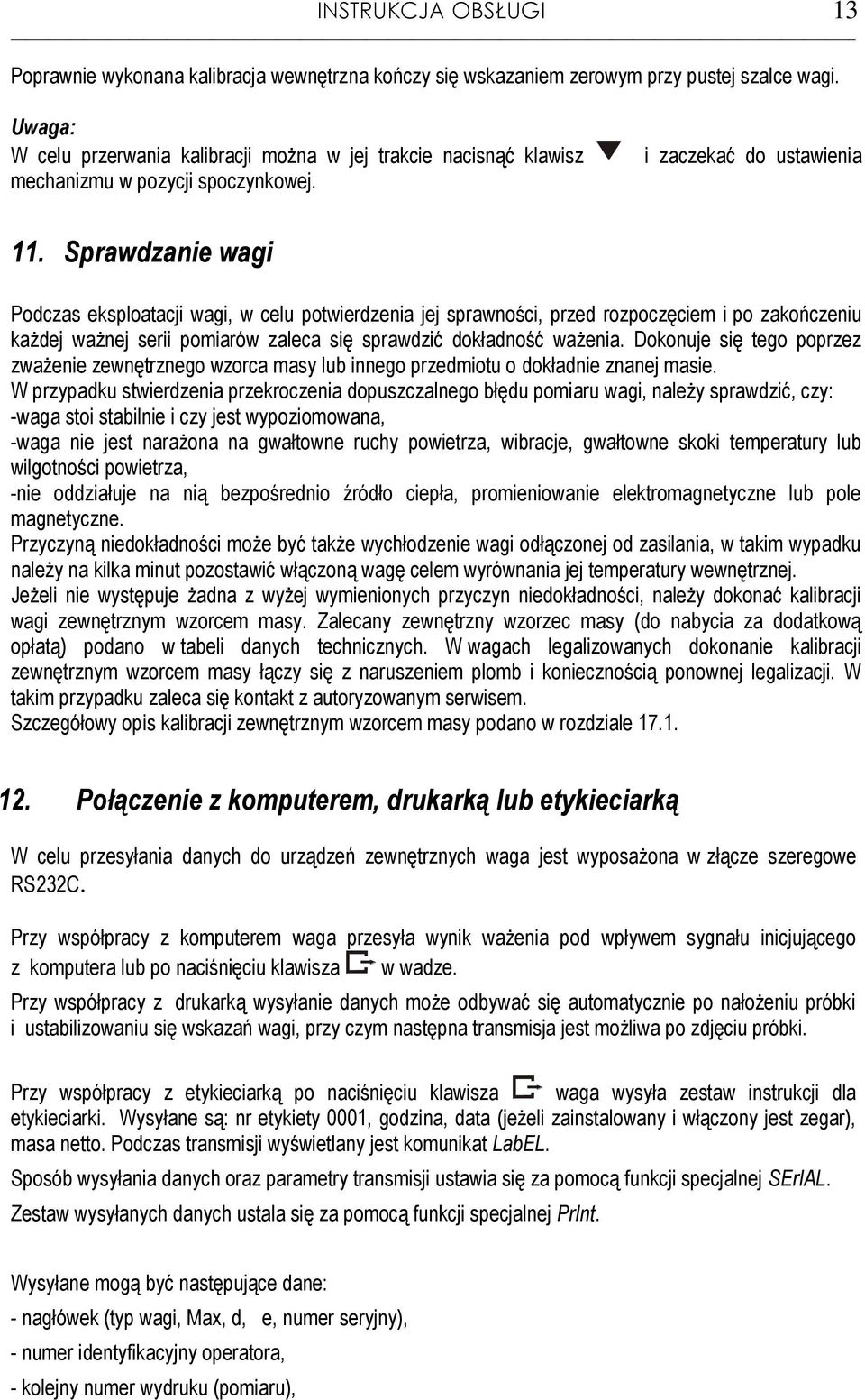

13 INSTRUKCJA OBSŁUGI 13 Poprawnie wykonana kalibracja wewnętrzna kończy się wskazaniem zerowym przy pustej szalce wai. Uwaa: W celu przerwania kalibracji można w jej trakcie nacisnąć klawisz mechanizmu w pozycji spoczynkowej. i zaczekać do ustawienia 11. Sprawdzanie wai Podczas eksploatacji wai, w celu potwierdzenia jej sprawności, przed rozpoczęciem i po zakończeniu każdej ważnej serii pomiarów zaleca się sprawdzić dokładność ważenia. Dokonuje się teo poprzez zważenie zewnętrzneo wzorca masy lub inneo przedmiotu o dokładnie znanej masie. W przypadku stwierdzenia przekroczenia dopuszczalneo błędu pomiaru wai, należy sprawdzić, czy: -waa stoi stabilnie i czy jest wypoziomowana, -waa nie jest narażona na wałtowne ruchy powietrza, wibracje, wałtowne skoki temperatury lub wilotności powietrza, -nie oddziałuje na nią bezpośrednio źródło ciepła, promieniowanie elektromanetyczne lub pole manetyczne. Przyczyną niedokładności może być także wychłodzenie wai odłączonej od zasilania, w takim wypadku należy na kilka minut pozostawić włączoną waę celem wyrównania jej temperatury wewnętrznej. Jeżeli nie występuje żadna z wyżej wymienionych przyczyn niedokładności, należy dokonać kalibracji wai zewnętrznym wzorcem masy. Zalecany zewnętrzny wzorzec masy (do nabycia za dodatkową opłatą) podano w tabeli danych technicznych. W waach lealizowanych dokonanie kalibracji zewnętrznym wzorcem masy łączy się z naruszeniem plomb i koniecznością ponownej lealizacji. W takim przypadku zaleca się kontakt z autoryzowanym serwisem. Szczeółowy opis kalibracji zewnętrznym wzorcem masy podano w rozdziale Połączenie z komputerem, drukarką lub etykieciarką W celu przesyłania danych do urządzeń zewnętrznych waa jest wyposażona w złącze szereowe RS232C. Przy współpracy z komputerem waa przesyła wynik ważenia pod wpływem synału inicjująceo z komputera lub po naciśnięciu klawisza w wadze. Przy współpracy z drukarką wysyłanie danych może odbywać się automatycznie po nałożeniu próbki i ustabilizowaniu się wskazań wai, przy czym następna transmisja jest możliwa po zdjęciu próbki. Przy współpracy z etykieciarką po naciśnięciu klawisza waa wysyła zestaw instrukcji dla etykieciarki. Wysyłane są: nr etykiety 0001, odzina, data (jeżeli zainstalowany i włączony jest zear), masa netto. Podczas transmisji wyświetlany jest komunikat LabEL. Sposób wysyłania danych oraz parametry transmisji ustawia się za pomocą funkcji specjalnej SErIAL. Zestaw wysyłanych danych ustala się za pomocą funkcji specjalnej PrInt. Wysyłane moą być następujące dane: - nałówek (typ wai, Max, d, e, numer seryjny), - numer identyfikacyjny operatora, - kolejny numer wydruku (pomiaru),

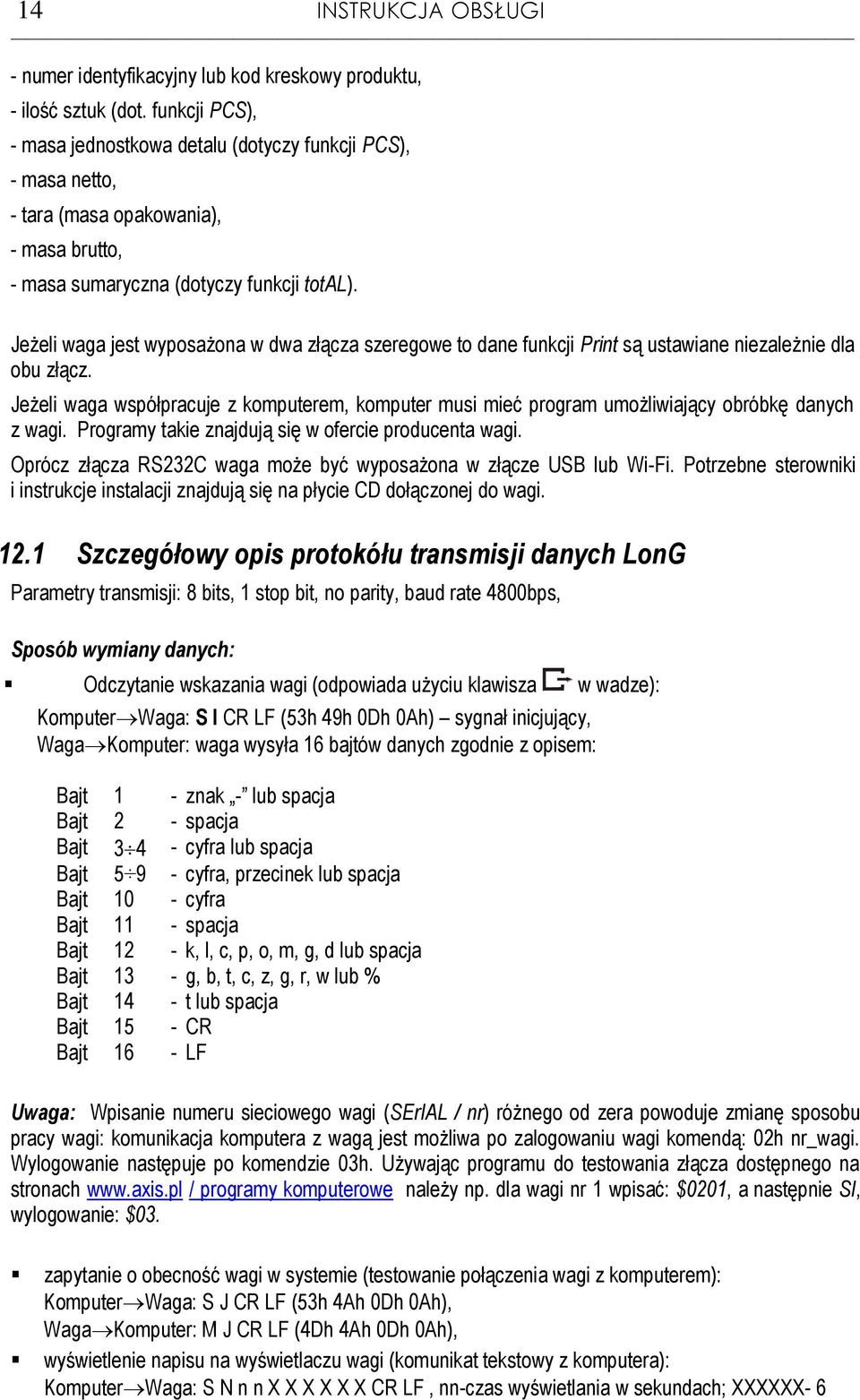

14 14 INSTRUKCJA OBSŁUGI - numer identyfikacyjny lub kod kreskowy produktu, - ilość sztuk (dot. funkcji PCS), - masa jednostkowa detalu (dotyczy funkcji PCS), - masa netto, - tara (masa opakowania), - masa brutto, - masa sumaryczna (dotyczy funkcji total). Jeżeli waa jest wyposażona w dwa złącza szereowe to dane funkcji Print są ustawiane niezależnie dla obu złącz. Jeżeli waa współpracuje z komputerem, komputer musi mieć proram umożliwiający obróbkę danych z wai. Proramy takie znajdują się w ofercie producenta wai. Oprócz złącza RS232C waa może być wyposażona w złącze USB lub Wi-Fi. Potrzebne sterowniki i instrukcje instalacji znajdują się na płycie CD dołączonej do wai Szczeółowy opis protokółu transmisji danych LonG Parametry transmisji: 8 bits, 1 stop bit, no parity, baud rate 4800bps, Sposób wymiany danych: Odczytanie wskazania wai (odpowiada użyciu klawisza w wadze): Komputer Waa: S I CR LF (53h 49h 0Dh 0Ah) synał inicjujący, Waa Komputer: waa wysyła 16 bajtów danych zodnie z opisem: Bajt 1 - znak - lub spacja Bajt 2 - spacja Bajt cyfra lub spacja Bajt cyfra, przecinek lub spacja Bajt 10 - cyfra Bajt 11 - spacja Bajt 12 - k, l, c, p, o, m,, d lub spacja Bajt 13 -, b, t, c, z,, r, w lub % Bajt 14 - t lub spacja Bajt 15 - CR Bajt 16 - LF Uwaa: Wpisanie numeru siecioweo wai (SErIAL / nr) różneo od zera powoduje zmianę sposobu pracy wai: komunikacja komputera z waą jest możliwa po zaloowaniu wai komendą: 02h nr_wai. Wyloowanie następuje po komendzie 03h. Używając proramu do testowania złącza dostępneo na stronach / proramy komputerowe należy np. dla wai nr 1 wpisać: $0201, a następnie SI, wyloowanie: $03. zapytanie o obecność wai w systemie (testowanie połączenia wai z komputerem): Komputer Waa: S J CR LF (53h 4Ah 0Dh 0Ah), Waa Komputer: M J CR LF (4Dh 4Ah 0Dh 0Ah), wyświetlenie napisu na wyświetlaczu wai (komunikat tekstowy z komputera): Komputer Waa: S N n n X X X X X X CR LF, nn-czas wyświetlania w sekundach; XXXXXX- 6

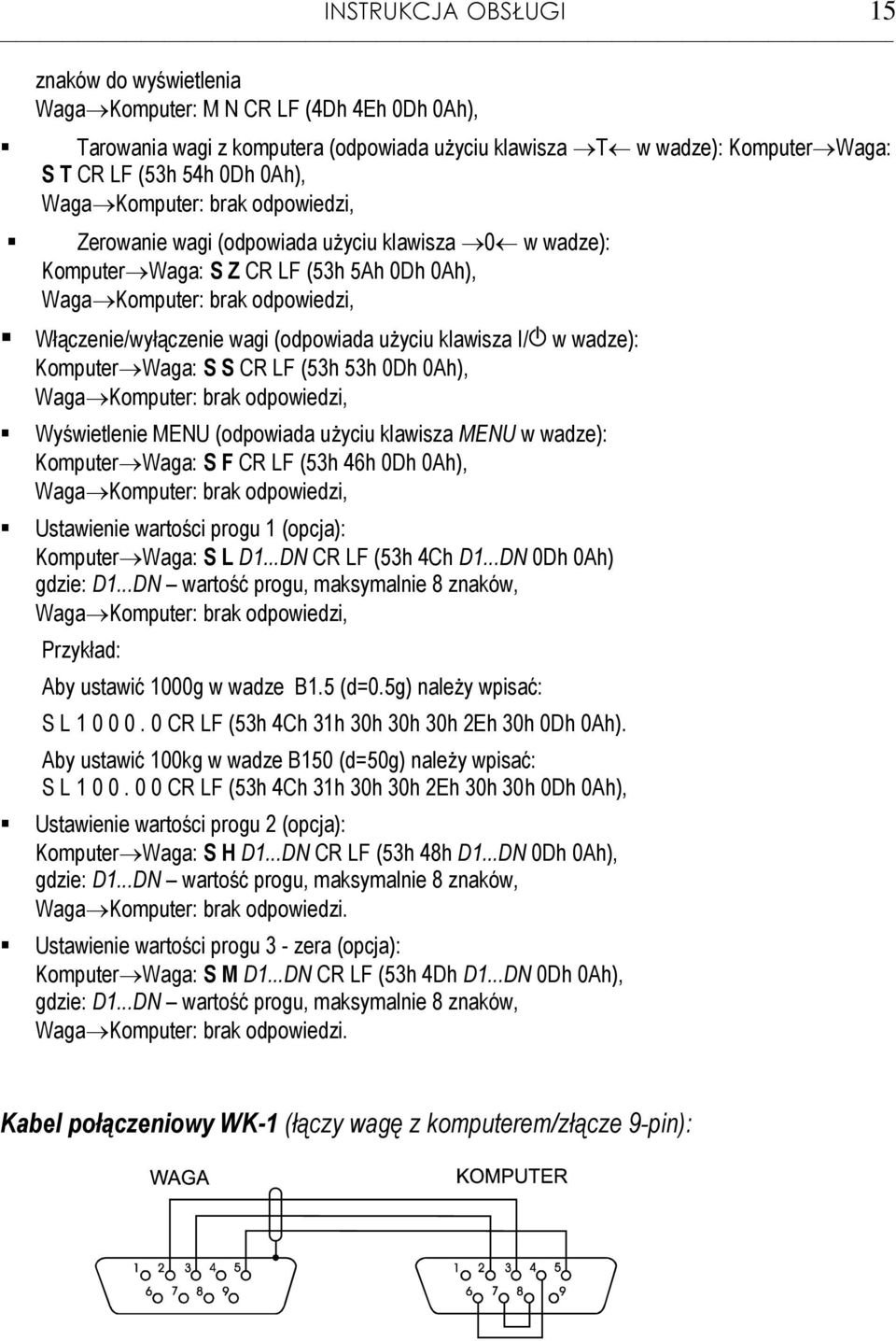

15 INSTRUKCJA OBSŁUGI 15 znaków do wyświetlenia Waa Komputer: M N CR LF (4Dh 4Eh 0Dh 0Ah), Tarowania wai z komputera (odpowiada użyciu klawisza T w wadze): Komputer Waa: S T CR LF (53h 54h 0Dh 0Ah), Waa Komputer: brak odpowiedzi, Zerowanie wai (odpowiada użyciu klawisza 0 w wadze): Komputer Waa: S Z CR LF (53h 5Ah 0Dh 0Ah), Waa Komputer: brak odpowiedzi, Włączenie/wyłączenie wai (odpowiada użyciu klawisza I/ w wadze): Komputer Waa: S S CR LF (53h 53h 0Dh 0Ah), Waa Komputer: brak odpowiedzi, Wyświetlenie MENU (odpowiada użyciu klawisza MENU w wadze): Komputer Waa: S F CR LF (53h 46h 0Dh 0Ah), Waa Komputer: brak odpowiedzi, Ustawienie wartości prou 1 (opcja): Komputer Waa: S L D1...DN CR LF (53h 4Ch D1...DN 0Dh 0Ah) dzie: D1...DN wartość prou, maksymalnie 8 znaków, Waa Komputer: brak odpowiedzi, Przykład: Aby ustawić 1000 w wadze B1.5 (d=0.5) należy wpisać: S L CR LF (53h 4Ch 31h 30h 30h 30h 2Eh 30h 0Dh 0Ah). Aby ustawić 100k w wadze B150 (d=50) należy wpisać: S L CR LF (53h 4Ch 31h 30h 30h 2Eh 30h 30h 0Dh 0Ah), Ustawienie wartości prou 2 (opcja): Komputer Waa: S H D1...DN CR LF (53h 48h D1...DN 0Dh 0Ah), dzie: D1...DN wartość prou, maksymalnie 8 znaków, Waa Komputer: brak odpowiedzi. Ustawienie wartości prou 3 - zera (opcja): Komputer Waa: S M D1...DN CR LF (53h 4Dh D1...DN 0Dh 0Ah), dzie: D1...DN wartość prou, maksymalnie 8 znaków, Waa Komputer: brak odpowiedzi. Kabel połączeniowy WK-1 (łączy waę z komputerem/złącze 9-pin):

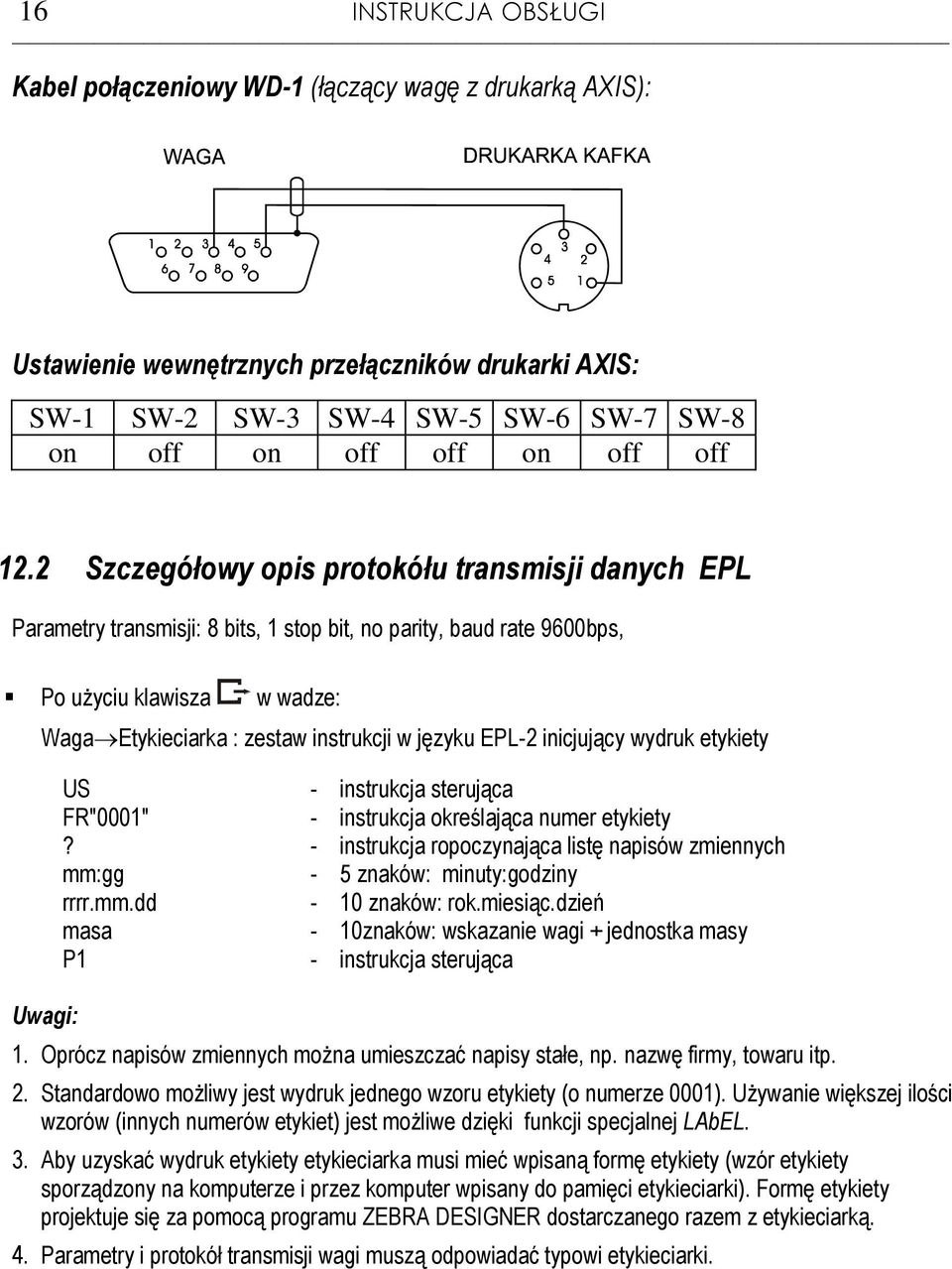

16 16 INSTRUKCJA OBSŁUGI Kabel połączeniowy WD-1 (łączący waę z drukarką AXIS): Ustawienie wewnętrznych przełączników drukarki AXIS: SW-1 SW-2 SW-3 SW-4 SW-5 SW-6 SW-7 SW-8 on off on off off on off off 12.2 Szczeółowy opis protokółu transmisji danych EPL Parametry transmisji: 8 bits, 1 stop bit, no parity, baud rate 9600bps, Po użyciu klawisza w wadze: Waa Etykieciarka : zestaw instrukcji w języku EPL-2 inicjujący wydruk etykiety Uwai: US - instrukcja sterująca FR"0001" - instrukcja określająca numer etykiety? - instrukcja ropoczynająca listę napisów zmiennych mm: - 5 znaków: minuty:odziny rrrr.mm.dd - 10 znaków: rok.miesiąc.dzień masa - 10znaków: wskazanie wai + jednostka masy P1 - instrukcja sterująca 1. Oprócz napisów zmiennych można umieszczać napisy stałe, np. nazwę firmy, towaru itp. 2. Standardowo możliwy jest wydruk jedneo wzoru etykiety (o numerze 0001). Używanie większej ilości wzorów (innych numerów etykiet) jest możliwe dzięki funkcji specjalnej LAbEL. 3. Aby uzyskać wydruk etykiety etykieciarka musi mieć wpisaną formę etykiety (wzór etykiety sporządzony na komputerze i przez komputer wpisany do pamięci etykieciarki). Formę etykiety projektuje się za pomocą proramu ZEBRA DESIGNER dostarczaneo razem z etykieciarką. 4. Parametry i protokół transmisji wai muszą odpowiadać typowi etykieciarki.

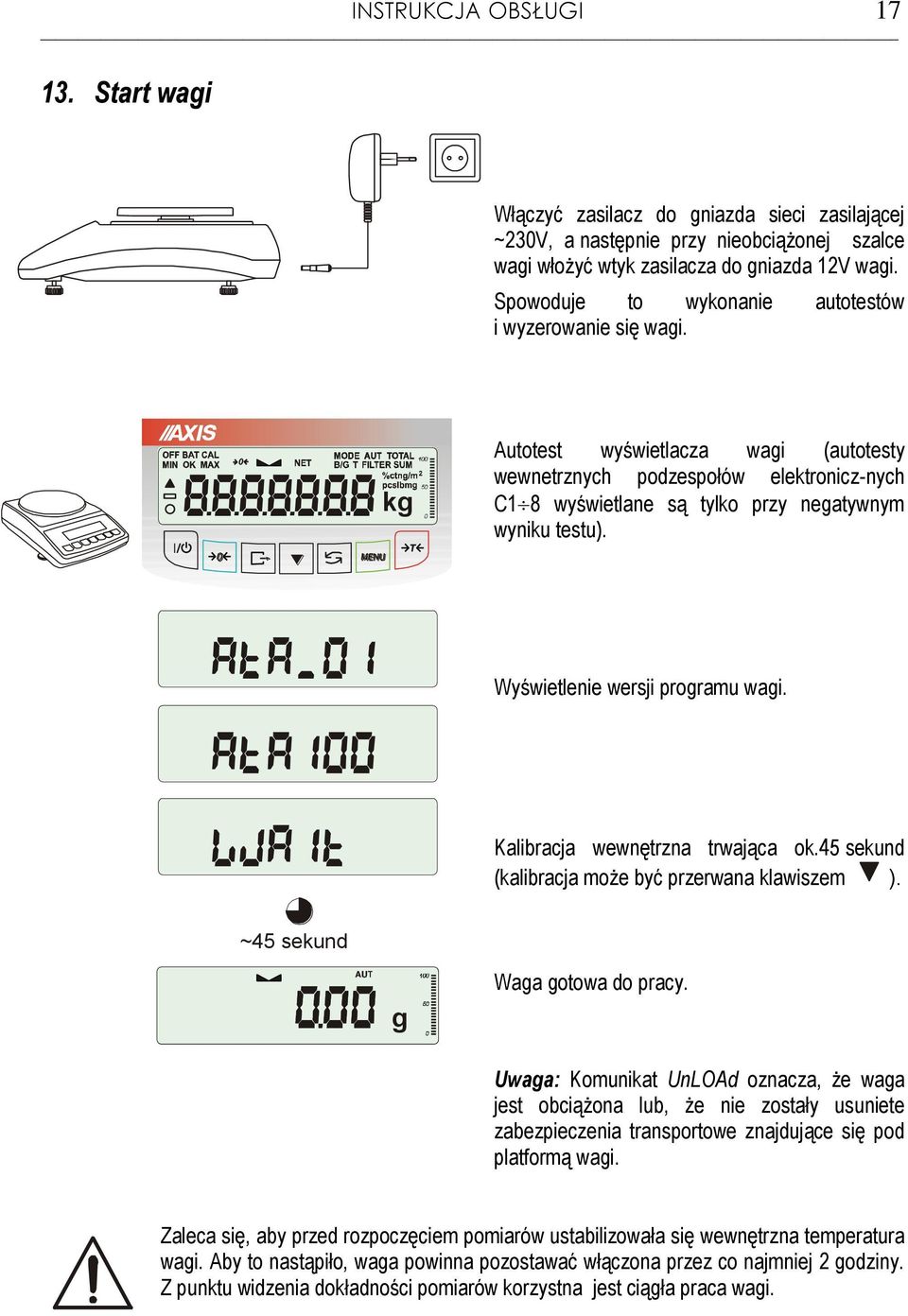

17 INSTRUKCJA OBSŁUGI Start wai Włączyć zasilacz do niazda sieci zasilającej ~230V, a następnie przy nieobciążonej szalce wai włożyć wtyk zasilacza do niazda 12V wai. Spowoduje to wykonanie autotestów i wyzerowanie się wai. 0 k Autotest wyświetlacza wai (autotesty wewnetrznych podzespołów elektronicz-nych C1 8 wyświetlane są tylko przy neatywnym wyniku testu). Wyświetlenie wersji proramu wai. Kalibracja wewnętrzna trwająca ok.45 sekund (kalibracja może być przerwana klawiszem ). ~45 sekund Waa otowa do pracy. Uwaa: Komunikat UnLOAd oznacza, że waa jest obciążona lub, że nie zostały usuniete zabezpieczenia transportowe znajdujące się pod platformą wai. Zaleca się, aby przed rozpoczęciem pomiarów ustabilizowała się wewnętrzna temperatura wai. Aby to nastąpiło, waa powinna pozostawać włączona przez co najmniej 2 odziny. Z punktu widzenia dokładności pomiarów korzystna jest ciąła praca wai.

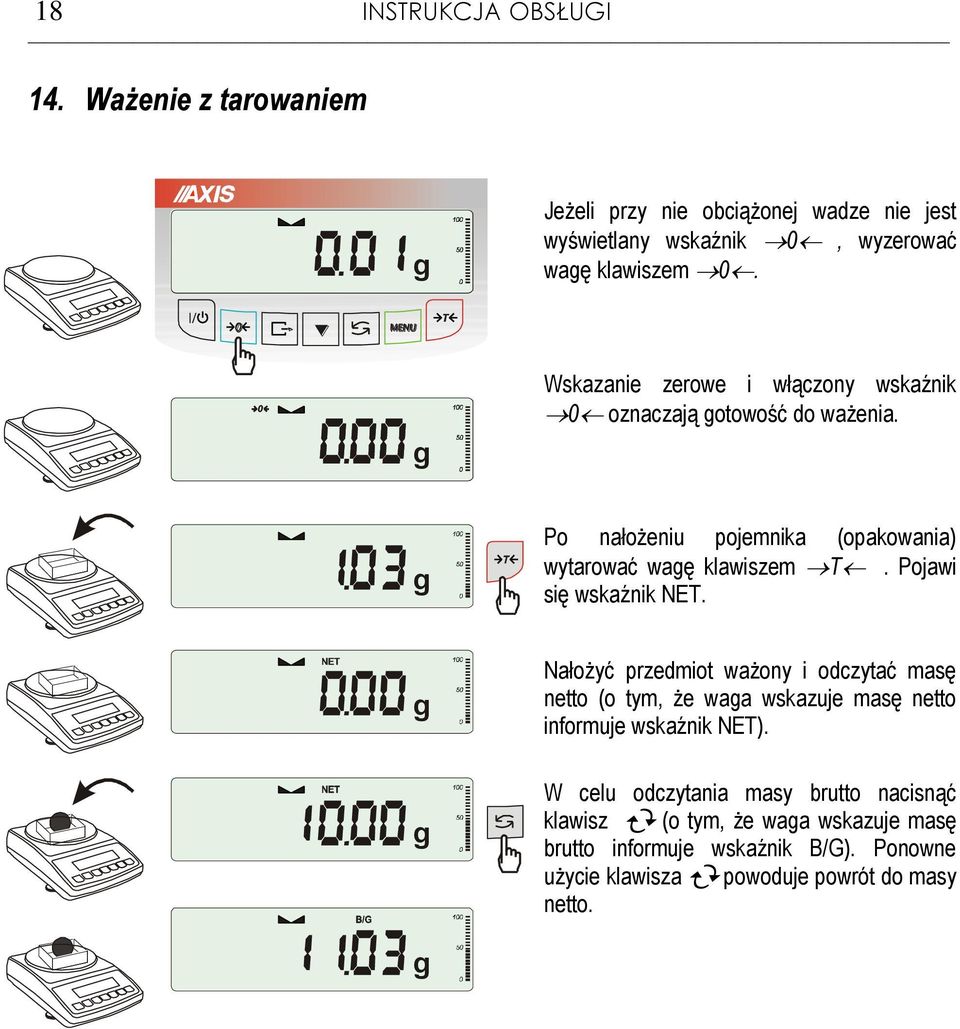

18 18 INSTRUKCJA OBSŁUGI 14. Ważenie z tarowaniem Jeżeli przy nie obciążonej wadze nie jest wyświetlany wskaźnik 0, wyzerować waę klawiszem 0. 0 Wskazanie zerowe i włączony wskaźnik 0 oznaczają otowość do ważenia. Po nałożeniu pojemnika (opakowania) wytarować waę klawiszem T. Pojawi się wskaźnik NET. Nałożyć przedmiot ważony i odczytać masę netto (o tym, że waa wskazuje masę netto informuje wskaźnik NET). W celu odczytania masy brutto nacisnąć klawisz (o tym, że waa wskazuje masę brutto informuje wskaźnik B/G). Ponowne użycie klawisza powoduje powrót do masy netto.

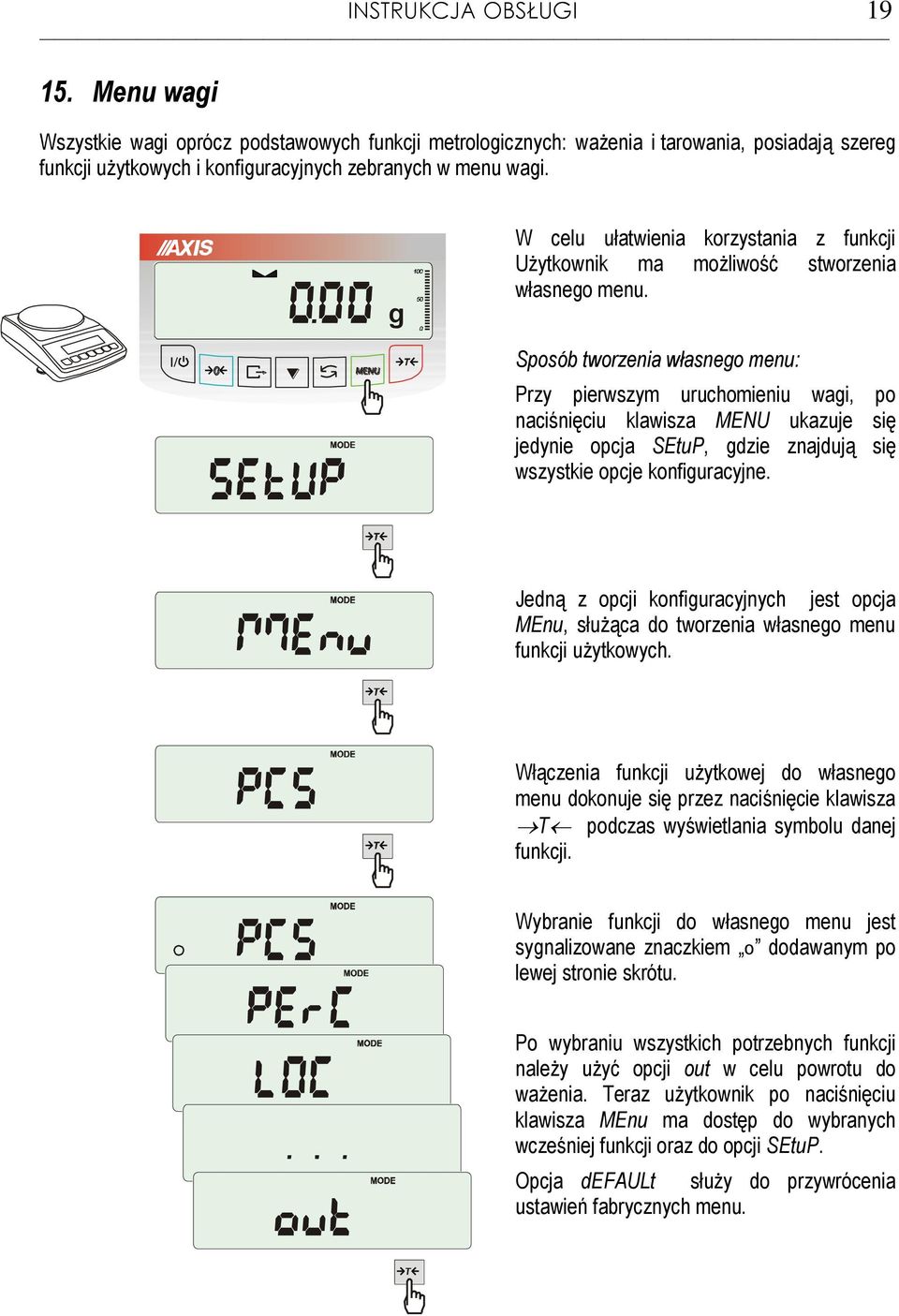

19 INSTRUKCJA OBSŁUGI Menu wai Wszystkie wai oprócz podstawowych funkcji metroloicznych: ważenia i tarowania, posiadają szere funkcji użytkowych i konfiuracyjnych zebranych w menu wai. W celu ułatwienia korzystania z funkcji Użytkownik ma możliwość stworzenia własneo menu. Sposób tworzenia własneo menu: Przy pierwszym uruchomieniu wai, po naciśnięciu klawisza MENU ukazuje się jedynie opcja SEtuP, dzie znajdują się wszystkie opcje konfiuracyjne. Jedną z opcji konfiuracyjnych jest opcja MEnu, służąca do tworzenia własneo menu funkcji użytkowych. Włączenia funkcji użytkowej do własneo menu dokonuje się przez naciśnięcie klawisza T podczas wyświetlania symbolu danej funkcji. Wybranie funkcji do własneo menu jest synalizowane znaczkiem o dodawanym po lewej stronie skrótu. Po wybraniu wszystkich potrzebnych funkcji należy użyć opcji out w celu powrotu do ważenia. Teraz użytkownik po naciśnięciu klawisza MEnu ma dostęp do wybranych wcześniej funkcji oraz do opcji SEtuP. Opcja default służy do przywrócenia ustawień fabrycznych menu.

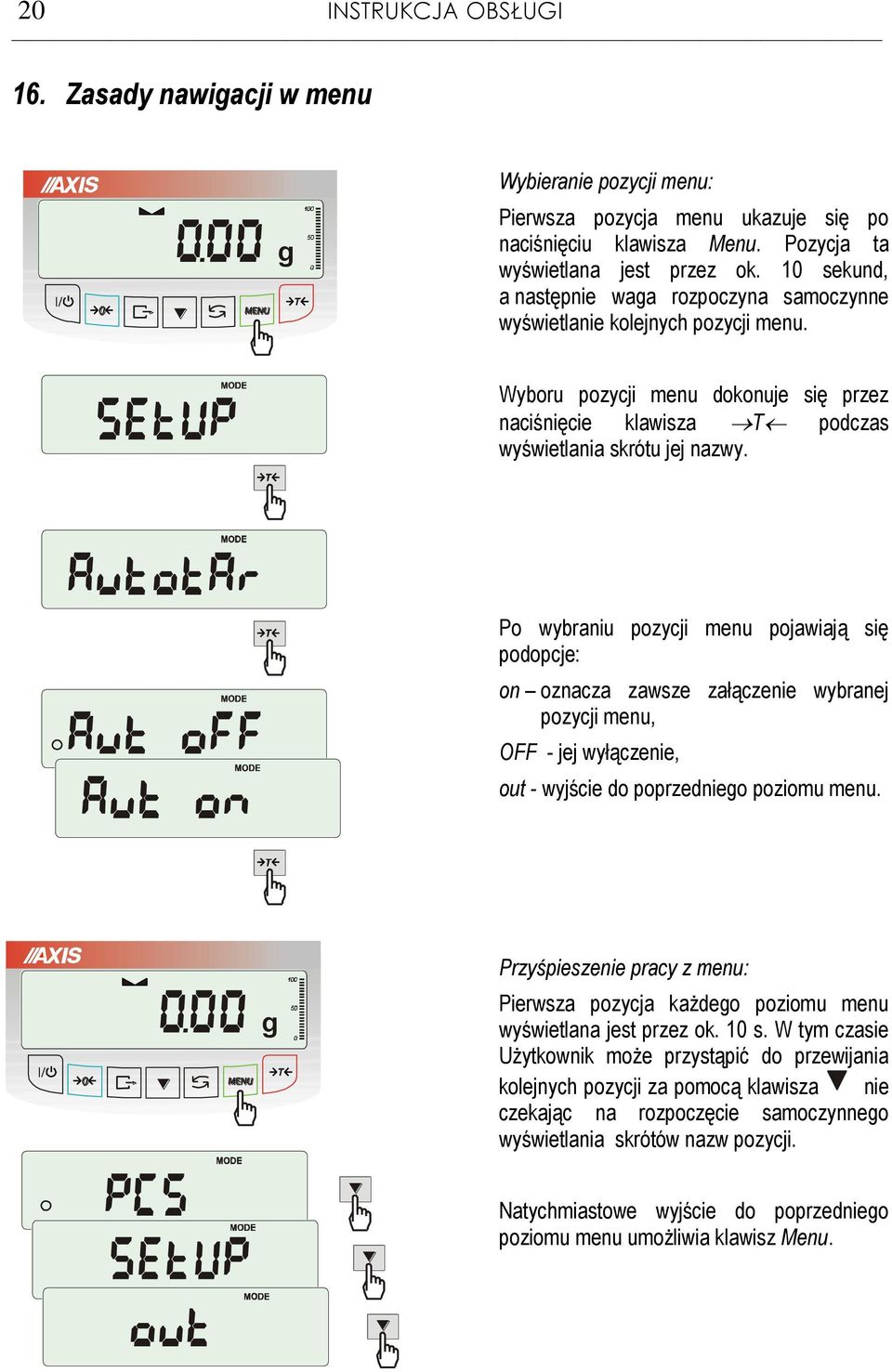

20 20 INSTRUKCJA OBSŁUGI 16. Zasady nawiacji w menu Wybieranie pozycji menu: Pierwsza pozycja menu ukazuje się po naciśnięciu klawisza Menu. Pozycja ta wyświetlana jest przez ok. 10 sekund, a następnie waa rozpoczyna samoczynne wyświetlanie kolejnych pozycji menu. Wyboru pozycji menu dokonuje się przez naciśnięcie klawisza T podczas wyświetlania skrótu jej nazwy. Po wybraniu pozycji menu pojawiają się podopcje: on oznacza zawsze załączenie wybranej pozycji menu, OFF - jej wyłączenie, out - wyjście do poprzednieo poziomu menu. Przyśpieszenie pracy z menu: Pierwsza pozycja każdeo poziomu menu wyświetlana jest przez ok. 10 s. W tym czasie Użytkownik może przystąpić do przewijania kolejnych pozycji za pomocą klawisza nie czekając na rozpoczęcie samoczynneo wyświetlania skrótów nazw pozycji. Natychmiastowe wyjście do poprzednieo poziomu menu umożliwia klawisz Menu.

21 INSTRUKCJA OBSŁUGI 21 Zasada działania klawisza : Podczas standardoweo ważenia klawisz służy do przełączania wskazań masy netto na brutto. W czasie działania funkcji specjalnych, np. PCS, użycie klawisza umożliwia natychmiastowy powrót do standardoweo wskazania masy. Znak o z lewej strony synalizuje włączenie funkcji specjalnej i możliwość powrotu do niej za pomocą klawisza.

22 22 INSTRUKCJA OBSŁUGI Wpisywanie wartości liczbowych: Wpisywanie wartości liczbowych jest potrzebne podczas korzystania z niektórych funkcji specjalnych, np. funkcja tare wymaa wpisania wartości tar do pamięci. Po pojawieniu się zachęty w postaci znaku _ należy użyc klawiszy: - zwiększanie wartości wpisywanej cyfry (można użyć także 0 ), - kropka dziesiętna, T - przejście do następnej pozycji cyfrowej, MENU - zakończenie wpisywania.

23 INSTRUKCJA OBSŁUGI 23 Podczas używania menu zaleca się korzystać z diaramu: klawisz MEnu (PCS) (total)... - menu funkcji tworzone za pomocą opcji SEtUP / MEnu... SEtUP out MEnu ( o ) Prod USEr PCS Unit PErc LOC tare UP total thr StAt recipe out - ustawienia - tworzenie menu ( o - włączenie do menu) - wybieranie produktu - wybieranie Użytkownika - funkcja liczenia detali - wybór jednostki bieżącej - funkcja przeliczania procentoweo - funkcja ważenia zwierząt - funkcja pamięci tar - funkcja rejestracji maksimum - funkcja sumowania serii ważeń - funkcja porównania z zadanymi wartościami proowymi - funkcja statystyka - funkcja naważania receptur - wyjście CALIB CAL on CAL StP CAL Prn CAL tm CAL C out - kalibracja czułości wai (tylko wai nie lealizowane) - kalibracja szybka (bez potwierdzenia nałożenia wzorca) - kalibracja z potwierdzeniem nałożenia wzorca masy - raport kalibracji - ustawienie odstępu czasu dla kalibracji wewnętrznej - ustawienie różnicy temperatur dla kalibracji wewn. - wyjście AutotAr UnIt Aut on AUt OFF out CArAt (ct) MGrAM (m) HGrAm (k) Pound (Ib) ounce (oz) ounce (ozt) GrAin PEnnYW GrAM () out - autozerowanie - autozerowanie włączone - autozerowanie wyłączone(10min od włączenia nie działa) - wyjście - wybór jednostki masy - karat - miliram - kiloram - funt - uncja - uncja apteczna - ran - jednostka jubilerska - ram - wyjście

24 24 INSTRUKCJA OBSŁUGI SErIAL PrInt date) Port-1 Port-2 out Port-1 Port-2 out dat off dat on dat SEt dat Pin dat For tm For out - ustawienia parametrów portów szereowych - port - 1 baud - prędkość transmisji (1200,..., bps) bits - iliść bitów (7 lub 8) PArItY - kontrola parzystości SEndInG - tryb transmisji (Stab, no StAb, Auto,Cont.,rEMoVE) Prot - protokół (LonG, EPL, EPL_A, EPL-d, PEn-01) Scann - współpraca ze skanerem out - wyjście - port-2 (j.w.) - wyjście - konfiuracja danych do wydruku / transmisji - port - 1 HEAdEr - nałówek (typ wai, Max, d, e, nr seryjny) User Id - nr identyfikacyjny operatora wai date - data time - czas Prn no - kolejny numer wydruku/pomiaru Prod Id - nr identyfikacyjny Prod ba - kod kreskowy produktu (wpisywany skanerem) Count - ilość szt (dotyczy funkcji PCS) APW - masa jednostkowa produktu net - masa netto P tare - masa opakowania (tara) Gross - masa brutto total - masa sumaryczna (dotyczy funkcji total) nr LCD - wydruk nr pomiaru i masy w jednej linii out - wyjście - port-2 (j.w.) - wyjście - ustawianie daty odziny (jeśli jest zear) -data i czas wyłączone - data i czas włączone - ustawianie daty i czasu - kod dostępu - format daty - format czasu - wyjście

25 INSTRUKCJA OBSŁUGI 25 (battery) (AUto OFF) (ZEro) default SErVICE out - włączanie/wyłączanie ładowania akumulatorów (jeśli jest akumulator) - automatyczne oszczędzanie akumulatora (jeśli jest akumulator) - wpisywanie zera startoweo wai (fabryczneo) - przywracanie ustawień fabrycznych wszystkich opcji - opcje tylko dla serwisu - wyjście

26 26 INSTRUKCJA OBSŁUGI 17. Ustawienia wai (SEtUP) SEtUP zawiera wszystkie opcje służące do ustawiania sposobu pracy wai: MEnu tworzenie własneo menu Użytkownika CALIb kalibracja czułości wai AutoZEro(wanie) samoczynne utrzymywanie wskazania zeroweo nieobciążonej wai UnIt wybór jednostki masy SErIAL ustawianie portów szereowych Print wybór danych do transmisji (wydruku) date wpisywanie bieżącej daty i czasu default powrót do ustawień fabrycznych SErVICE menu serwisowe (tylko dla serwisu)

27 INSTRUKCJA OBSŁUGI Kalibracja wai (CALIb) Kalibracja zewnętrznym wzorcem masy powinna być wykonana, jeżeli po kalibracji wewnętrznej dokładność wai nie jest zadowalająca. Należy wówczas użyć wzorca masy podaneo w tabeli danych technicznych wai (lub dokładniejszeo) posiadająceo aktualne świadectwo wzorcowania. Kalibracja wai zalealizowanej wymaa naruszenia cechy zabezpieczającej dostęp do przełącznika adjustacji i powoduje utratę lealizacji WE. W celu ponownej lealizacji niezbędny jest kontakt z serwisem lub Urzędem Miar. ON Przełącznik adjustacji OFF W waach przeznaczonych do lealizacji dokonanie kalibracji wymaa zmiany pozycji przełącznika adjustacji, znajdująceo się pod cechą zabezpieczającą (naklejką) Urzędu Miar. Dostęp do przełącznika jest możliwy jedynie po odklejeniu naklejki. Kalibracja wai powoduje zatem utratę lealizacji WE i w konsekwencji konieczność lealizacji ponownej w najbliższym Urzędzie Miar lub w miejscu użytkowania wai. Przed dokonaniem kalibracji wai zalealizowanej należy za pomocą cienkieo wkrętaka przełączyć przełącznik adjustacji w pozycję ON (synalizowaną na wyświetlaczu wai komunikatem Pr ON). Po zakończeniu procesu kalibracji, opisaneo na następnej stronie, waa wyświetli komunikat Pr ON. Za pomocą cienkieo wkrętaka należy przełączyć przełącznik adjustacji w pozycję OFF. Waa przejdzie do wskazania masy.

28 28 INSTRUKCJA OBSŁUGI Kolejność czynności przy kalibracji zewnętrznym wzorcem masy: Nacisnąć klawisz MENU. Nacisnąć klawisz T podczas wyświetlania CALIb. Wyświetlone zostaną następujące opcje: -CAL on kalibracja pełnym obciążeniem (wzorcem z tabeli danych technicznych), -CAL StP kalibracja pełnym obciążeniem z potwierdzeniem nałożenia wzorca masy, -CAL Prn raport kalibracji, -CAL tm ustawianie odstępu czasu dla kalibracji wewnętrznej, -CAL C ustawianie różnicy temperatur dla kalibracji wewnętrznej, out wyjście bez kalibracji. Nacisnąć klawisz T podczas wyświetlania CAL StP (kalibracja w dwóch krokach potwierdzanych naciśnięciem klawisza MENU). Nacisnąć klawisz T podczas wyświetlania masy wzorca, który będzie użyty do kalibracji lub skorzystać z opcji other i wpisać właściwą wartość ( klawisze 0,, T ) Nacisnąć klawisz MENU i zaczekać na zapisanie zera wai, synalizowane za pomocą Po pojawieniu się napisu LOAd nałożyć wzorzec masy. Nacisnąć klawisz MENU (opcja CAL on nie wymaa naciśnięcia klawisza MENU). 0 Zaczekać na zakończenie kalibracji i wyświetlenie wskazania masy. Uwaa: Użycie opcji CAL on zamiast CAL StP uwalnia od dwukrotneo naciśnięcia klawisza MENU.

29 INSTRUKCJA OBSŁUGI 29 Opcje kalibracji wewnętrznej: Kalibracja wewnętrzna wai odbywa się automatycznie po każdym włączeniu wai, ponadto po zadanym czasie pracy oraz przy każdej zmianie temperatury otoczenia o więcej niż zadana wartość. Aby wykonać kalibrację wewnętrzną w dowolnym momencie, należy opróżnić szalkę i nacisnąć dwukrotnie klawisz (trzecie naciśnięcie przerywa kalibrację). M O DE M O DE M O DE M O DE M O DE M O DE M O DE Klawiszem MENU wywołać menu funkcji i wybrać funkcję CALIb naciskając klawisz T podczas jej wyświetlania. Pojawią się następujące opcje: - CAL on wykonanie kalibracji zewnętrznym wzorcem masy - CAL Prn raport kalibracji - CAL tm ustawianie odstępu czasu (1h 6h) - CAL C ustawianie różnicy temperatur (1 C - 4 C) - out wyjście bez kalibracji wewnętrznej Nacisnąć klawisz T podczas wyświetlania CAL tm. Kolejno wyświetlane będą odstępy czasu wewnętrznej kalibracji. Wybrać pożądaną wartość naciskając klawisz T. Analoicznie wybrać CAL C naciskając klawisz T i wybierając wartość różnicy temperatur. Aby zakończyć, wybrać opcję out.

30 30 INSTRUKCJA OBSŁUGI Postać wydruku raportu kalibracji ATA (opcja CAL Prn): CALIBRATION REPORT ATA2200 MAX=2200 e=0.1 d=0.01 S/N : 1234 PROD.DATE: FIRM.VER.: ATA AD7710 NTC FACTORY EXT.LOAD : FACTORY INT.LOAD : CALIBRATION NO. : 1 CALIBRATION DATE : CALIBRATION TEMP1: 'C CURRENT EXT.LOAD : CURRENT INT.LOAD : WEIGHT DIFFERENCE: 0.00 Postać wydruku raportu kalibracji ATZ (opcja CAL Prn): CALIBRATION REPORT ATZ2200 MAX=2200 e=0.1 d=0.01 S/N : 1234 PROD.DATE: FIRM.VER.: ATA AD7710 NTC FACTORY EXT.LOAD : CALIBRATION NO. : 1 CALIBRATION DATE : CURRENT EXT.LOAD :

31 INSTRUKCJA OBSŁUGI Automatyczne podtrzymywanie zerowych wskazań wai (AUtotAr) Włączenie opcji powoduje automatyczne podtrzymywanie zerowych wskazań wai w czasie, dy szalka nie jest obciążona. Aby włączyć funkcję należy użyć klawisza MENU i za pomocą klawisza T wybrać AutotAr, a następnie Aut on. W celu zakończenia pracy z funkcją nacisnąć klawisz MENU, następnie za pomocą klawisza T wybrać AutotAr i AUt OFF. Uwai: 1. Znak AUT występuje tylko w waach z wyświetlaczem LCD. 2. W waach z aktywnym klawiszem 0 funkcja zmienia nazwę na AutoZE (autotarowanie) i działa także dy wskazanie zerowe uzyskano przez naciśnięcie klawisza T. 0

32 32 INSTRUKCJA OBSŁUGI 17.3 Wybór jednostki masy (UnIt) Opcja UnIt (w SEtUP-ie) umożliwia wybór wskazywanej jednostki pomiarowej wai jako domyślnej: - CarAt (1 ct= 0,2 ) karat, - KrAM (1k=1000 kiloramy), - Pound (1 lb=453,592374) funt anielski, - OunCE (1oz=28,349523) uncja, - OunCEt (1ozt=31, ) uncja aptekarska, - GrAIn (1r=0, ) ran - PennYW (1dwt=1, ) jubilerska jednostka masy, - GrAM (1) ram. Wyboru dokonuje się naciskając klawisz T podczas wyświetlania jednostki. k

33 INSTRUKCJA OBSŁUGI Ustawianie parametrów portu szereoweo (SErIAL) Opcja pozwala ustawić parametry transmisji niezależnie dla każdeo z dwóch portów Port-1 i Port-2 (wykonanych opcjonalnie w standardach RS232C, RS485, USB lub LAN): - protokół transmisji (Prot): LonG współpraca z komputerem lub drukarką, EPL współpraca z etykieciarką w trybie zwykłym (uaktywnia funkcję LAbEL), EPL_A współpraca z etykieciarką w trybie automatycznym (także uaktywnia LAbEL), EPL_d współpraca z specjalnymi etykieciarkami, Pen-01 współpraca z przystawką PEN-01, - prędkość transmisji (baud): 4800, 9600, 19200, bps, - ilość bitów w bajcie (bits): 7, 8, - kontrola parzystości (ParItY): none brak kontroli, Odd - nieparzystość, Even - parzystość, - nr wai w sieci (nr): (jeśli waa nie pracuje w sieci wielostanowiskowej, powinno być wpisane 0), - transmisja (SendInG): StAb transmisja po użyciu klawisza i stabilizacji wskazania, nostab transmisja po użyciu klawisza bez stabilizacji, Auto transmisja po nałożeniu i zdjęciu towaru bez użycia klawisza, Cont. - ok. 10 wyników na sekundę. Remove transmisja po zdjęciu towaru bez uzycia klawisza, Parametry ustawiane fabrycznie: Lon, 9600 bps, 8 bits, none, StAb, - SCAnn współpraca z czytnikiem kodów kreskowych MJ W celu ustawienia wybranych parametrów należy włączyć funkcję SErIAL, wybrać odpowiedni parametr i nacisnąć klawisz T podczas wyświetlania potrzebnej wartości parametru lub opcji. Po ustawieniu właściwych parametrów i opcji wyjście z funkcji odbywa się poprzez wybranie out.

34 34 INSTRUKCJA OBSŁUGI 17.5 Konfiuracja wydruków (Print) Opcja służy do umieszczania na wydrukach dodatkowych informacji znajdujących sie w pamięci wai oraz danych identyfikujących ważony produkt i Użytkownika wai, wpisywanych za pomocą klawiszy wai lub skanera. Funkcja posiada następujące opcje: - HEAdEr nałówek (typ wai, Max, d, e, numer seryjny), - USEr Id numer identyfikacyjny Użytkownika wai, - USEr na nazwa Użytkownika wai, - Prn no- numer wydruku (pomiaru), - Prod Id numer identyfikacyjny produktu, - Prod ba kod kreskowy produktu (wpisywany lub skan), - Prod na nazwa produktu, - Count ilość sztuk (dot. funkcji PCS), - APW masa jednostkowa detalu (dotyczy funkcji PCS), - net masa netto, - tare tara (masa opakowania), - GroSS masa brutto, - total masa sumaryczna (dotyczy funkcji total). Uwaa: Jeżeli zostały wybrane Prod Id lub USEr Id, możliwe jest szybkie wpisanie ich nowych wartości (z pominięciem menu łówneo). W tym celu należy dłużej (ok. 3 sekundy) przytrzymać klawisz MENU i puścić dy wyświetli się Id Prod Id lub USEr Id. Następnie wpisać nową wartość posłuując się klawiszami: 0 - zwiększanie cyfry, T MENU - kropka dziesiętna, - przejście do następnej cyfry, - zakończenie. Przy wpisywaniu Prod Id można użyć skanera podłączoneo do wejścia RS232C. Jeżeli waa jest wyposażona w dwa złącza szereowe to po wyborze funkcji Print użytkownik ma do wyboru niezależną konfiuracje wydruków dla portu Port-1 oraz Port-2.

35 INSTRUKCJA OBSŁUGI 35 Przykładowy wyląd wydruku podczas normalneo ważenia (opcje wydruku nieaktywne): k k k Przykładowy wyląd wydruku podczas normalneo ważenia z opcją zearka (opcje wydruku nieaktywne): k : k : k :01 Przykładowy wyląd wydruku podczas normalneo ważenia z opcją zearka (opcje wydruku aktywne): ATA220 MAX: 300k S/N : e=d=0.1k USER ID. : DATE : TIME : 12:26 NO : 3 PROD ID : 01 COUNT : 0 PCS APW : NET : k TARE : 0.0 k GROSS : k TOTAL : 0.0 k

36 36 INSTRUKCJA OBSŁUGI 18. Funkcje użytkowe wai Waa umożliwia korzystanie z szereu praktycznych funkcji. Przed ich wykorzystaniem Użytkownik powinien stworzyć własne menu, dzie umieści interesujące o funkcje (patrz rozdział 15). Lista funkcji użytkowych: nadanie nr identyfikacyjneo produktowi (Prod) nadanie nr identyfikacyjneo Użytkownikowi (USEr) liczenie sztuk (PCS), wybór bieżącej jednostki masy (Unit) przeliczanie procentowe (PErC), wybór numeru etykiety (LAbEL), ważenie zwierząt (LOC), zapamiętywanie wpisanej wartości tary (tare), wskazywanie wartości maksymalnej (UP), sumowanie serii ważeń (total), wyliczenia statystyczne (StAt), sporządzanie receptur (recipe), wyznaczanie ramatury papieru (PAP) tylko na zamówienie Należy zaznaczyć, że niektóre funkcje użytkowe są powiązane z opcjami sprzętowymi, których obecność umożliwia ich pojawienie się w menu i pełną funkcjonalność: opcja z zearem jest powiązana z: - funkcją ustawiania daty i odziny (date) - funkcją sumowania serii ważeń (total) złącze WY umożliwia pełną funkcjonalność: - funkcji porównywania z zadanymi wartościami proowymi (thr) Funkcja LabEL występuje tylko w waach z protokółem transmisji danych EPL lub EPL-A (patrz opcja SetuP / SErIAL).

37 INSTRUKCJA OBSŁUGI Identyfikacja produktu i Użytkownika (Prod i USEr) Waa umożliwia wpisanie bieżących wartości kodu kreskoweo produktu i nr identyfikacyjneo Użytkownika: - Prod ba - kod kreskowy produktu, - USEr Id numer identyfikacyjny Użytkownika, Umożliwia to podstawową identyfikację produktu i Użytkownika przy współpracy z zewnętrznymi urządzeniami informacyjnymi takimi jak drukarka, etykieciarka, skaner i komputer, pozwala na budowanie najprostszych systemów identyfikacji produktów i archiwizacji wyników ważenia. Wpisywanie danych wielocyfrowych bez użycia klawiszy cyfrowych (standardowa waa nie ma takich klawiszy) jest niewyodne i korzystne jest tu użycie skanera. Masa netto: xxxxxxx Data: xx-xx-xxxx Producent Produkt:

38 38 INSTRUKCJA OBSŁUGI Wpisanie danych Funkcje Prod i USEr umożliwiają wpisanie danych produktu i Użytkownika. Kod kreskowy produktu należy wpisać posłuując się klawiszami: - zwiększanie cyfry, T - przejście do następnej cyfry, MENU - zakończenie. Można również użyć do teo skanera (podłączoneo do wejścia RS232C), co znacznie przyspiesza pracę i pozwala unikać błędów. Wpisanie nr identyfikacyjneo Użytkownika odbywa się analiicznie za pomocą funkcji USEr. 0

39 INSTRUKCJA OBSŁUGI Funkcja liczenia sztuk (PCS) 5 Funkcja ta pozwala na policzenie jednakowych detali, np. śrub lub woździ znajdujących się w ważonej porcji. Pomiar odbywa się w dwóch fazach: - faza pierwsza - wyliczenie masy pojedynczeo detalu na podstawie próbki określonej ilości sztuk: 5, 10, 20, 50, 100, 200 lub 500 detali, - faza drua - policzenie detali w porcji ważonej. Opcje dla pierwszej fazy: - PCS.. - przywołanie wartości wpisanej poprzednio (wartość ta musi być wcześniej wpisana), - PC SEt - wpisanie dowolnej ilości, - PC APW - bezpośrednie wpisanie masy pojedynczeo detalu (klawisze,, T, MENU), - PCS rs wpisanie ilości detali w próbce i pobranie ich masy z innej wai połączonej przez RS-232C. +10 Zaleca się, żeby masa jedneo detalu była większa od działki odczytowej wai oraz masa próbki używanej w pierwszej fazie była większa od 100 działek odczytowych. W celu zakończenia pracy z funkcją nacisnąć klawisz MENU, a następnie, używając klawisza T, wybrać PCS i PCS off. Uwai: 1. Komunikat APW too LOW oznacza, że na szalkę nie nałożono próbki lub masa pojedynczeo detalu jest mniejsza od jednej dziesiątej części działki odczytowej (liczenie nie jest możliwe). 2. Komunikat APW LOW oznacza, że masa pojedynczeo detalu jest większa od jednej dziesiątej części działki, ale mniejsza od jednej działki odczytowej (można przystąpić do liczenia sztuk, ale powiększa się błędy, wynik liczenia mrua). 3. W waach z wyświetlaczem LED, znak pcs jest zastąpiony przez " ".

40 40 INSTRUKCJA OBSŁUGI 18.3 Funkcja przeliczania procentoweo (PErC) 100% -5% Funkcja ta pozwala uzyskać wskazania wai w procentach. Pomiar odbywa się w dwóch fazach: - faza pierwsza - pomiar masy stanowiącej 100% - faza drua - pomiar dowolnej masy jako procentu masy zmierzonej w pierwszej fazie. W zależności od przyjętej masy jako wzorzec wynik porównania procentoweo będzie wyświetlany w różnych formatach, aktywnie wykorzystując rozdzielczość wai w całym zakresie pomiarowym. Funkcja posiada następujące opcje: - PEr off wyłączenie funkcji, - PEr on wpisanie aktualneo wskazania wai jako 100%, przejście do wskazań w %. - out wyjście bez zmiany ustawienia. Uwaa: 1. Komunikat PER Err informuje, że masa wpisywana jako wartość 100% jest mniejsza niż 0,5*Min wprowadzona. 2. W waach z wyświetlaczem LCD znak " " jest zastąpiony przez %.

41 INSTRUKCJA OBSŁUGI Funkcja wyboru numeru etykiety (LAbEL) Funkcja ta występuje w waach z protokółem transmisji danych: EPL (patrz funkcja SErIAL). Protokół ten umożliwia wydruk etykiety z aktualnym wskazaniem wai oraz innymi składnikami wybranymi za pomocą funkcji specjalnej PrInt (jako teksty zmienne), np. daty i odziny. Inne dane, np. adres firmowy, nazwa produktu, jeo kod kreskowy moą pojawić się na etykiecie jako teksty stałe. Stosowane przez użytkownika szablony etykiet, zaopatrzone w numer (maksymalnie 4 cyfry) powinny być uprzednio zapisane w pamięci drukarki zodnie z instrukcją obsłui drukarki. Wybór szablonu etykiety następuje poprzez wpisanie numeru etykiety za pomocą funkcji LAbEL. Nacisnąć klawisz MENU. W momencie wyświetlania LAbEL nacisnąć klawisz T. Na wyświetlaczu pojawi się aktualny nr etykiety. Aby wpisać nowy numeru etykiety należy nacisnąć klawisz T, aby wyjść z funkcji bez zmiany numeru należy użyć MENU Do wpisania nr etykiety należy użyć klawiszy: - zwiększanie cyfry, T - przejście do następnej cyfry, MENU - zakończenie wpisywania. Po wpisaniu nr etykiety, nałożenie obciążenia i naciśnięcie klawisza powoduje wysyłanie danych do drukarki etykiet. Format danych wysyłanych do drukarki etykiet (etykieta nr 35, język EPL-2): US ( D 0A) FR"0035" ( D 0A)? (3F 0D 0A) 00:00 ( A D 0A) ( E E D 0A) 10 ( D 0A) P1 ( D 0A)

42 42 INSTRUKCJA OBSŁUGI 18.5 Funkcja ważenia zwierząt (LOC) Funkcja umożliwia zważenie zwierzęcia poruszająceo się na wadze. Nacisnąć klawisz MENU. W momencie pojawienia się LOC nacisnąć klawisz T. Na wyświetlaczu pojawią się kolejno: - LOC off - wyjście z funkcji, - LOC on - pomiar automatyczny po obciążeniu wai, - LOC Prn - pomiar inicjowany ręcznie poprzez naciśnięcie klawisza. W momencie wyświetlania LOC on nacisnąć klawisz T. W razie potrzeby wytarować waę klawiszem T, a następnie umieścić zwierzę na wadze. Zaczekać na wykonanie uśredniania wyniku - wyświetlacz wai będzie "mruać". Następnie waa wskaże stabilny uśredniony wynik i wyśle o poprzez port szereowy do drukarki lub komputera. Wynik pozostaje na wyświetlaczu przez ok. 30 sekund. Uwai: 1. Obciążenie mniejsze niż Min wai nie jest uśredniane. 2. W przypadku, dy umieszczanie zwierzęcia na wadze trwa dłużej niż 5s. zaleca się wybranie opcji LOC Prn (pomiar inicjowany ręcznie), umożliwi to wykonanie pomiaru w doodnym momencie poprzez naciśnięcie klawisza.

43 INSTRUKCJA OBSŁUGI Funkcja pamięci tar (tare) Funkcja ta umożliwia pomiar masy brutto towaru w pojemniku o znanej masie, a następnie odczyt wyliczonej masy netto towaru. W tym celu wartość tary należy wcześniej wpisać do jednej z dziesięciu komórek pamięci wai. Wpisana wartość tary może być przywoływana przez naciśnięcie klawisza T lub 0 (przy nieobciążonej szalce). Wpisywanie wartości tary może być dokonane za pomocą klawiszy wai lub z natury, dy możliwe jest umieszczenie pusteo pojemnik na szalce. Wpisanie wartości tary do pamięci: Po naciśnięciu klawisza MENU i wybraniu funkcji tare za pomocą klawisza T, wyświetlane są następujące opcje: - tar OFF wyłączenie funkcji, - tar on włączenie funkcji z tarą wpisaną poprzednio, - tar.. przywołanie z pamięci ostatnio wpisanej tary, - tar SEt wpisanie wartości tary do pamięci, - out wyjście z funkcji. Nacisnąć klawisz T w czasie wyświetlania tar SEt. Naciskając klawisz T wybrać komórkę pamięci, w której ma zostać zapisana tara: tar 01, 02,..., 10. Wybrać opcję wpisywania : - MAnUAL wpisywanie za pomocą klawiszy:,, T i MENU, - Pan wpisanie wartości masy aktualnie znajdującej się na szalce wai. Po dokonaniu wpisu do pamięci waa rozpoczyna pracę z w wpisaną wartością tary. Uwaa: Wartości tar są pamiętane również po wyłączeniu zasilania.

44 44 INSTRUKCJA OBSŁUGI Pomiar z przywołaniem tary z pamięci: W celu użycia wartości tary znajdującej się w pamięci, należy wybrać z menu funkcję tare, a następnie opcję tar on. Pojawi lista komórek pamięci: tar 01, 02,..., 10. Komórki z wpisana wartością są zaznaczone znakiem "o" z lewej strony, a wartość aktywna - znakiem " ". W waach z wyświetlaczem LED komórki z wpisana wartością są zaznaczone znaczkiem " ". Wybrać właściwą komórkę klawiszem T. Funkcja tare zostaje uaktywniona z wybraną wartością tary. W dalszym ciąu waa będzie wskazywać masę netto, tj. masę znajdującą się na szalce pomniejszoną o wartość tary. Użycie klawisza T (lub 0, przy pustej szalce) powoduje wyzerowanie wai, a następnie odjęcie przywołanej wartości tary. Pojawia się wówczas wskazanie ujemne.

45 INSTRUKCJA OBSŁUGI Funkcja wskazywania wartości maksymalnej (UP) Funkcja umożliwia zatrzymanie na wyświetlaczu wartości ekstremalnej wskazanej chwilowo przez waę. Przed pomiarem waa musi być wytarowana. Funkcja posiada następujące opcje: - UP off wyłączenie funkcji - HIGH zatrzymanie wartości największej - LOW zatrzymanie wartości najmniejszej Naciśnięcie klawisza T powoduje wyzerowanie wyniku. 1 Uwaa: W trakcie działania funkcji UP zostaje zawieszone działanie funkcji autozerowania i wskaźnika stabilizacji.

46 46 INSTRUKCJA OBSŁUGI 18.8 Funkcja sumowania serii ważeń (total) Funkcja pozwala na dodawanie kolejnych wyników pomiarów do rejestru sumująceo, a następnie odczytanie sumy mas, ilości pomiarów i wartości średniej. Nacisnąć klawisz MENU. Podczas wyświetlania total nacisnąć klawisz T. Na wyświetlaczu pojawią się kolejno: - tot Prn - wydruk raportu bez kasowania rejestru sumująceo, - tot off - wyzerowanie rejestru sumująceo, wydruk raportu i wyjście z funkcji, - tot - praca z drukowaniem kwitów do każdeo pomiaru, - tot - -praca bez drukowania kwitów, - tot CFG sposób inicjowania zapisu pomiaru do rejestru (klawiszem : ManuaL, po zdjęciu i nałożeniu: auto). Nacisnąć T w czasie wyświetlania tot Wykonać serię pomiarów wciskając klawisz po każdym pomiarze w celu wpisania kolejneo wyniku do rejestru sumująceo. W celu wydrukowania i wyświetlenia rezultatów należy ponownie wejść do funkcji wybierając z menu total i tot Prn Wyświetlane są kolejno: - suma wykonanych pomiarów (SUM ) - liczba pomiarów wpisanych do rejestru (n) - wartość średnia z pomiarów (=) przy czym przejście do wyświetlania kolejnych wartości uzyskuje się poprzez naciśnięcie klawisza. Uwaa: W waach z wyświetlaczem LED znak SUM jest zastąpiony przez. Ostatnie naciśnięcie klawisza powoduje powrót do sumowania bez wyzerowania rejestru sumująceo.

47 INSTRUKCJA OBSŁUGI 47 Aby zakończyć pracę z funkcją z jednoczesnym wyzerowaniem rejestru sumująceo, należy ponownie wybrać funkcję total z menu i użyć opcji tot off. Spowoduje to wydrukowanie komunikatu o wyzerowaniu rejestrów. Postać kwitu drukowaneo po każdym pomiarze: Data:... Godz.... nr pomiaru masa nr pomiaru masa Postać raportu: Data:... Godz.... MASA TOTAL = LICZBA NAWAŻEK = WARTOŚĆ ŚREDNIA = Uwaa: W waach bez wewnętrzneo zearka data i odzina nie są drukowane. Maksymalna ilość pomiarów: Maksymalna wartość sumaryczna: d. Wartość sumy w rejestrze (Total) podawana jest na wyświetlaczu w jednostce miary podanej na klawiaturze lub w jednostce o 1000 razy większej, co jest synalizowane znakiem "o" z lewej strony wyświetlacza. Jeżeli wartość rejestru nie mieści się na wyświetlaczu zostaje wyświetlona litera "E". Jeżeli liczba pomiarów jest za duża i nie mieści się na wyświetlaczu zostaje wyświetlony komunikat "Err 1".

48 48 INSTRUKCJA OBSŁUGI 18.9 Funkcja porównania z zadanymi wartościami proowymi (thr) Funkcja pozwala na porównanie wyniku ważenia z dwoma wcześniej zaproramowanymi wartościami masy: proiem dolnym i órnym. Wynik porównania jest synalizowany świeceniem wskaźników (MIN, OK, MAX) oraz synałem dźwiękowym enerowanym przy przekraczaniu proów. Jeżeli wynik ważenia jest: - mniejszy od prou synalizacji zera brak synalizacji, - mniejszy od prou I - waa synalizuje wartość za małą (wskaźnik MIN), - pomiędzy proiem I i II waa synalizuje wartość dobrą (wskaźnik OK i synał dźwiękowy krótki), - większy od prou II - synalizuje wartość za dużą (wskaźnik MAX i synał dźwiękowy dłui). W waach wyposażonych w złącze Wyjścia (oznaczenie: WY wykorzystywany do sterowania: - synalizatorem optycznym (tryb Synalizator), - urządzeniami dozującymi (tryb IMPULS). ) wynik porównania może być Standardowo waa ustawiona jest do współpracy z synalizatorem optycznym. Na wyjściach P1-P3 złącza Wyjścia pojawiają się stany zwarcia jako wyniki porównania wskazań wai z wartościami proów. Na wykresie poniżej pokazano stany złącza Wyjścia przy narastającym obciążeniu wai dla obu trybów pracy: Tryb Synalizator: Tryb IMPULS: Wyjścia: P1 Wyjścia: P1 ( pró I) pró synalizacji zera pró I pró I P2 P2 (pró II) pró I pró II pró II P3 P3 (zero) pró II pró synalizacji zera W trybie IMPULS na wyjściach P1 (pró I) i P2 (pró II) pojawiają się impulsy zwarcia o czasie trwania 0,5s. Na wyjściu P3 (zero) stan zwarcia pojawia się przy wskazaniu nie przekraczającym wartości prou synalizacji zera.

49 INSTRUKCJA OBSŁUGI 49 Kolejność czynności: Nacisnąć klawisz MENU i wybrać thr wciskając klawisz T. Na wyświetlaczu pojawią się kolejno: - thr off - wyłączenie funkcji, - thr on - włączenie funkcji, - thr Prn - sprawdzenie ostatnio wpisanych wartości proów (kilkakrotnie naciskać ), - thr CFG wybór trybu dla złącza WY: IMPULS tryb IMPULS SIGNAL. tryb Synalizator Za pomocą T wybrać thr-on. Pojawią się opcje wpisywania proów: - SEt-LO - wpisywanie prou I (dolneo), - SEt-HI - wpisywanie prou II (órneo), - SEt-ZEr - wpisywanie prou synalizacji zera. - out - wyjście do ważenia z synalizacją przekroczenia proów, Przy pomocy klawisza T wybrać opcję SEt-LO. Ustawić wartość dolneo prou, posłuując się klawiszami: - zwiększanie cyfry, - kropka dziesiętna, T - przejście do następnej cyfry, MENU - zakończenie. Następnie wybrać opcję SEt-HI i wpisać wartość órneo prou. Wybranie opcji out spowoduje rozpoczęcie pracy wai z jednoczesną synalizacją przekroczenia proów i zera. Do zmiany trybu pracy złącza WY służy opcja thr CFG. Domyślnie ustawiony jest tryb Synalizator. W celu zakończenia pracy z funkcją nacisnąć klawisz MENU, a następnie wybrać thr i thr off.
