1 INSTRUKCJA OBSŁUGI WAGI SERIA ATN i ATE Plik: ATN_01 PL

2 2 INSTRUKCJA OBSŁUGI Spis treści: 1. Opis oólny Kompletacja Dane techniczne Widok oólny wai Klawisze i wskaźniki wai Zasady bezpieczeństwa Przyotowanie miejsca pracy wai Przyotowanie wai do pracy Start wai Ważenie z tarowaniem Menu wai Zasady nawiacji w menu Oólne zasady eksploatacji Kalibracja wewnętrzna Sprawdzanie wai Połączenie z komputerem, drukarką lub etykieciarką Szczeółowy opis protokółu transmisji danych LonG Szczeółowy opis protokółu transmisji danych EPL Ustawienia wai (SEtUP) Kalibracja wai (CALIb) Automatyczne podtrzymywanie zerowych wskazań wai (AUtotAr) Wybór jednostki masy (UnIt) Ustawianie parametrów portu szereoweo (SErIAL) Konfiuracja wydruków (Print) Wybór prędkości ważenia (SPEEd) Funkcje użytkowe wai Identyfikacja produktu i Użytkownika (Prod i USEr) Funkcja liczenia sztuk (PCS) Funkcja przeliczania procentoweo (PErC) Funkcja wyboru numeru etykiety (LAbEL) Funkcja ważenia zwierząt (LOC) Funkcja pamięci tar (tare) Funkcja wskazywania wartości maksymalnej (UP) Funkcja sumowania serii ważeń (total) Funkcja porównania z zadanymi wartościami proowymi (thr) Funkcja ustawiania aktualnej daty i czasu (date) Funkcja statystyka (StAt) Funkcja sumowania składników receptury (recipe) Wyznaczanie ęstości ciała stałeo i cieczy (density) Konserwacja i usuwanie drobnych uszkodzeń... 60

3 1. Opis oólny Wai serii ATN i ATE przeznaczone są do prac laboratoryjnych wymaających wysokiej dokładności. Wai posiadają wyświetlacz LCD oraz układ wewnętrznej kalibracji (tylko ATN) zapewniający kontrolę dokładności wai podczas eksploatacji. Układ elektroniczny wai jest oparty na mikroprocesorze 32-bitowym nowej eneracji. Opcja SPEEd umożliwia zmianę szybkości ważenia, co pozwala na lepsze wykorzystanie możliwości wai i jej dostosowanie do warunków pomiarowych. W szczeólności, po wybraniu ustawienia FASt wai moą być stosowane do doważania bardzo małych porcji masy. Wszystkie wai są sprawdzone pod wzlędem metroloicznym. Zodnie z zamówieniem moą być wzorcowane lub poddane lealizacji WE. Lealizacja (ocena zodności) wa jest wymaana dla szczeólnych zastosowań wymienionych w rozporządzeniu MGP i PS z dnia 11 rudnia 2003 r. (obrót handlowy, taryfy, receptury apteczne, analizy medyczne i farmaceutyczne, paczkowanie towarów i inne). Wai poddane lealizacji są zodne z certyfikatem zatwierdzenia typu oraz posiadają następujące cechy lealizacyjne i zabezpieczające: - znak metroloiczny M na tabliczce firmowej, - oznaczenie Urzędu Miar (nr jednostki notyfikowanej) na tabliczce firmowej, - naklejki zabezpieczające umieszczone na: brzeu tabliczki firmowej, na wkręcie mocującym pokrywę wai i w miejscu dostępu do przełącznika adjustacji. Ponowna lealizacja wa jest wymaana z chwilą naruszenia pieczęci zabezpieczających lub po upływie okresu 3 lat licząc od 1 rudnia roku pierwszej lealizacji. W celu dokonania lealizacji ponownej należy skontaktować się z autoryzowanym serwisem AXIS. Klasyfikacja wa w PKWiU: Kompletacja Podstawowy komplet stanowi: 1. Waa, 2. Szalka nośna i nakładka szalki (szalka), 3. Pierścień otaczający szalkę, 4. Blaszana podłoa komory ważenia, 5. Zasilacz 12V / 1,2A, 6. Instrukcja obsłui, deklaracja zodności i inne dokumenty (płyta CD-ROM), 7. Gwarancja.

4 4 INSTRUKCJA OBSŁUGI 3. Dane techniczne Typ wai ATN160 ATE160 Obciążenie (Max) Obciążenie (Min) 10m 10m Działka odczyt. (d) 0,1m 0,1m Działka lealizacyjna (e) 1m 1m Zakres tarowania -Max -Max Klasa dokładności I Powtarzalność 0,1m Nieliniowość 0,2m Temp. pracy C Czas ważenia <5s (funkcja Speed ustawienie fabryczne) <3s (f. Speed ustawienie Fast) Wymiar szalki 90mm Wymiary wai (z nóżkami) 185(z nóżkami 195)x290x310mm Wymiary komory ważenia 150x160x200mm Interfejsy i wyposażenie RS232C, USB, zear, Zasilanie ~230V 50Hz 9VA / =12V 1,2A Masa wai 4,5k 4k Zalecany wzorzec masy (w OIML) 100 E2 100 E2 Kalibracja wewnętrzna - Uwaa: E2 to międzynarodowe oznaczenia klas wzorców masy w O.I.M.L. Z klasami związane są wymaania co do dokładności wzorców.

5 4. Widok oólny wai nakładka szalki (szalka) 2 szalka nośna (znajduje się pod nakładką) 3 pierścień otaczający szalkę 4 podłoa komory ważenia 5 klawisze wai 6 obrotowe nóżki 7 poziomnica 8 wyświetlacz 9 komora ważenia

6 6 INSTRUKCJA OBSŁUGI Widok złącz: Drukarka lub komputer ~230V/50Hz Zasilacz Zasilacz 12V ON Przełącznik adjustacji OFF RS232C RxD (odbiór) TxD (nadawanie) masa USB obudowa

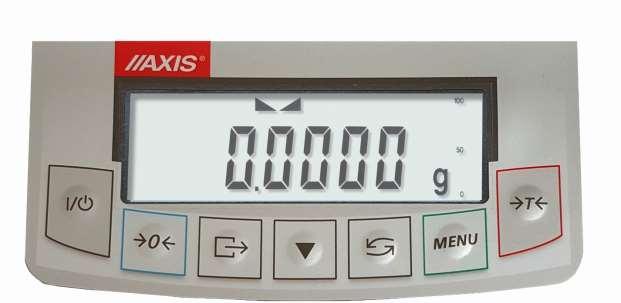

7 5. Klawisze i wskaźniki wai Opis podstawowych funkcji klawiszy i wskaźników: wskaźnik T - tarowanie (wpisywanie masy odejmowanej od masy ważonej), potwierdzanie / wybór opcji, - zerowanie (opcja), 0 MENU - wydruk (transmisja) wyniku, - kalibracja wewnętrzna / przyśpieszone przelądanie opcji - przełącznik: funkcja specjalna / ważenie, - wejście do menu funkcji specjalnych, I/ - włącznik / wyłącznik (standby), - synalizuje ustabilizowanie się wyniku ważenia, wskaźnik liniowy - wskaźnik obciążenia wai (0-100%), wskaźnik OFF - pojawia się po wyłączeniu wai klawiszem I/, wyróżnienie ostatniej cyfry Max, Min, d, e, I - informuje, że wartość działki odczytowej jest mniejsza od dopuszczalneo błędu wskazań (wai lealizowane d e) - parametry metroloiczne wai Opis działania klawiszy podczas wpisywania wartości liczbowych (funkcje specjalne): - zwiększanie wyświetlanej cyfry, - przecinek, T - przesunięcie na następną pozycję, MENU - zakończenie wpisywania. Uwai: 1. Klawisz 0 oraz wskaźniki 0 i NET nie działają w waach nie przeznaczonych do lealizacji. 2. Klawisz naciśnięty ponownie podczas autokalibracji powoduje jej przerywanie.

8 8 INSTRUKCJA OBSŁUGI 6. Zasady bezpieczeństwa Niezbędne jest uważne zapoznanie się z przedstawionymi niżej zasadami bezpieczeństwa pracy z waą, przestrzeanie których jest warunkiem uniknięcia porażenia prądem oraz uszkodzenia wai lub podłączonych do niej urządzeń. Naprawy i niezbędne reulacje wai moą być wykonywane jedynie przez wykwalifikowany personel. Aby uniknąć zarożenia pożarem należy stosować jedynie właściwy typ zasilacza (zasilacz jest dostarczany wraz z waą), a napięcie zasilające musi być zodne z danymi technicznymi. Nie należy używać wai przy zdjętej części obudowy. Nie używać wai w atmosferze rożącej wybuchem. Nie używać wai w miejscach o dużej wilotności. W przypadku podejrzenia uszkodzenia wai należy ją wyłączyć i nie używać do momentu sprawdzenia w wyspecjalizowanym serwisie. Wai serii ATN i ATE nie są przeznaczone do użytku w ospodarstwach domowych. Zodnie z obowiązującymi przepisami dotyczącymi ochrony środowiska naturalneo nie należy zużytych wa umieszczać w pojemnikach wraz ze zwykłymi odpadkami. Zużytą waę po okresie eksploatacji można będzie przekazać jednostkom uprawnionym do zbierania zużyteo sprzętu elektroniczneo lub do miejsca jej zakupu.

9 7. Przyotowanie miejsca pracy wai +30 C +18 C Miejsce pracy wai powinno być wybrane starannie celem oraniczenia wpływu czynników moących zakłócić pracę wai. Miejsce to musi zapewniać odpowiednią temperaturę pracy wai oraz niezbędną przestrzeń do jej obsłui. Waa powinna stać na stabilnym stole, wykonanym z materiału nie oddziaływująceo manetycznie na waę. Niedopuszczalne są wałtowne ruchy powietrza, wibracje, zapylenie, wałtowne skoki temperatury lub wilotność powietrza przekraczająca 75%. Waa powinna być oddalona od źródeł ciepła oraz urządzeń emitujących silne promieniowanie elektromanetyczne lub pole manetyczne.

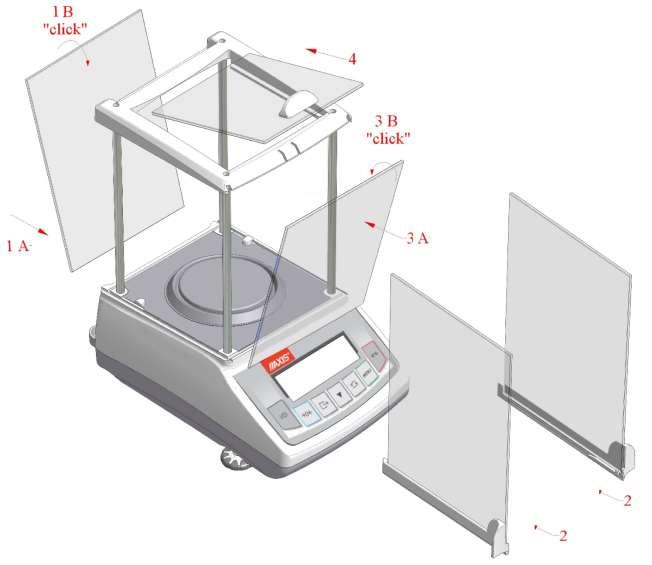

10 10 INSTRUKCJA OBSŁUGI 8. Przyotowanie wai do pracy Czynności wstępne: 1. Wyjąć ostrożnie z kartonu elementy zabudowy szklanej, zasilacz, elementy szalki oraz waę. Uwaa: Zaleca się zachować oryinalne opakowanie celem transportu w przyszłości. 2. Umieścić waę na stole roboczym. 3. Wkręcić 4 słupki z prętów metalowych do obudowy wai. 4. Nałożyć ramkę órną i przykręcić 4 wkręty mocujące. 5. Wsunąć szklane ścianki zabudowy w rowki w rysunku poniżej (kolejność wskazują numery na rysunku)

11 Czynności końcowe: Umieścić waę na stabilnym podłożu w miejscu nienarażonym na drania mechaniczne i ruchy powietrza. 2. Ustawić poziom wai za pomocą obrotowych nóżek 6 w ten sposób, aby pęcherzyk powietrza w poziomnicy 7, znajdującej się z tyłu wai, zajął środkowe położenie. 3. Nałożyć blaszaną podłoę 4 komory ważenia. 4. Nałożyć pierścień 3 zabezpieczający szalkę przed uderzeniem z boku. 5. Włożyć delikatnie trzpień szalki nośnej 2 w otwór mechanizmu wai i nałożyć nakładkę szalki Podłączyć wtyk zasilacza do niazda 12V znajdująceo się z tyłu wai. Jeżeli waa została przeniesiona z otoczenia o niższej temperaturze do pomieszczenia o wyższej temperaturze, np. w okresie zimowym, na powierzchni obudowy wai moą tworzyć się skropliny. Nie należy wówczas włączać zasilania wai, dyż może to spowodować jej uszkodzenie lub wadliwe działanie. Przed włączeniem wai należy pozostawić ją na czas ok. 4 odzin celem aklimatyzacji w pomieszczeniu, dzie waa będzie pracować. Szalkę wai należy chronić przed przypadkowym naciskiem i przeciążeniem. Na czas transportu szalka nośna 2 i nakładka szalki 1 powinny być zdjęte.

12 12 INSTRUKCJA OBSŁUGI 9. Start wai Włączyć zasilacz do niazda sieci zasilającej ~230V, a następnie przy nieobciążonej szalce wai włożyć wtyk zasilacza do niazda 12V wai. Spowoduje to wykonanie autotestów, kalibracji wewnetrznej i wyzerowanie się wai. OFF BAT CAL MIN OK MAX 0 NET MODE AUT TOTAL B/G T FILTER SUM %ctn/m 2 pcslbm k Autotest wyświetlacza wai (autotesty wewnętrznych podzespołów elektronicznych C1 8 wyświetlane są tylko przy neatywnym wyniku testu). Wyświetlenie wersji proramu wai. Kalibracja wewnętrzna trwająca ok. 1 minuty (kalibracja może być przerwana klawiszem, co potwierdza komunikat CAL End ). ~1 min. AUT Waa otowa do pracy. Zaleca się, aby przed rozpoczęciem pomiarów ustabilizowała się wewnętrzna temperatura wai. Aby to nastąpiło, waa powinna pozostawać włączona przez co najmniej 2 odziny. Z punktu widzenia dokładności pomiarów korzystna jest ciąła praca wai.

13 10. Ważenie z tarowaniem Wskazanie wai należy odczytywać przy zasuniętych szybkach. Szybki odsuwać celu uzyskania dostępu do szalki, po czym zasunąć z powrotem. 0 Jeżeli przy nieobciążonej wadze nie jest wyświetlany wskaźnik 0, wyzerować waę klawiszem 0. Wskazanie zerowe i włączony wskaźnik 0 oznaczają otowość do ważenia. Po nałożeniu pojemnika (opakowania) wytarować waę klawiszem T. Pojawi się wskaźnik NET. NET Nałożyć przedmiot ważony i odczytać masę netto (o tym, że waa wskazuje masę netto informuje wskaźnik NET). NET B/G W celu odczytania masy brutto nacisnąć klawisz (o tym, że waa wskazuje masę brutto informuje wskaźnik B/G). Ponowne użycie klawisza powoduje powrót do masy netto.

14 14 INSTRUKCJA OBSŁUGI 11. Menu wai Wszystkie wai oprócz podstawowych funkcji metroloicznych: ważenia i tarowania, posiadają szere funkcji użytkowych i konfiuracyjnych zebranych w menu wai. AUT W celu ułatwienia korzystania z funkcji Użytkownik ma możliwość stworzenia własneo menu. Sposób tworzenia własneo menu: Przy pierwszym uruchomieniu wai, po naciśnięciu klawisza MENU ukazuje się jedynie opcja SEtuP, dzie znajdują się wszystkie opcje konfiuracyjne. MODE MODE Jedną z opcji konfiuracyjnych jest opcja MEnu, służąca do tworzenia własneo menu funkcji użytkowych. MODE MODE MODE MODE MODE Włączenia funkcji użytkowej do własneo menu dokonuje się przez naciśnięcie klawisza T podczas wyświetlania symbolu danej funkcji. Wybranie funkcji do własneo menu jest synalizowane znaczkiem o dodawanym po lewej stronie skrótu. Po wybraniu wszystkich potrzebnych funkcji należy użyć opcji out w celu powrotu do ważenia. Teraz użytkownik po naciśnięciu klawisza MEnu ma dostęp do wybranych wcześniej funkcji oraz do opcji SEtuP. Opcja default służy do przywrócenia ustawień fabrycznych menu. MODE

15 12. Zasady nawiacji w menu AUT Wybieranie pozycji menu: Pierwsza pozycja menu ukazuje się po naciśnięciu klawisza Menu. Pozycja ta wyświetlana jest przez np. 10 sekund, a następnie waa rozpoczyna samoczynne wyświetlanie kolejnych pozycji menu. Wyboru pozycji menu dokonuje się przez naciśnięcie klawisza T podczas wyświetlania skrótu jej nazwy. Po wybraniu pozycji menu pojawiają się podopcje: on oznacza zawsze załączenie wybranej pozycji menu, OFF - jej wyłączenie, out wyjście do poprzednieo poziomu menu. 0 Przyśpieszenie pracy z menu: Pierwsza pozycja każdeo poziomu menu wyświetlana jest przez np. 10 s. W tym czasie Użytkownik może przystąpić do przewijania kolejnych pozycji za pomocą klawisza nie czekając na rozpoczęcie samoczynneo wyświetlania skrótów nazw pozycji. Natychmiastowe wyjście do poprzednieo poziomu menu umożliwia klawisz Menu. Zasada działania klawisza : Podczas standardoweo ważenia klawisz służy do przełączania wskazań masy netto na brutto.

16 16 INSTRUKCJA OBSŁUGI W czasie działania funkcji specjalnych, np. PCS, użycie klawisza umożliwia natychmiastowy powrót do standardoweo wskazania masy. Znak o z lewej strony synalizuje włączenie funkcji specjalnej i możliwość powrotu do niej za pomocą klawisza. Wpisywanie wartości liczbowych: Wpisywanie wartości liczbowych jest potrzebne podczas korzystania z niektórych funkcji specjalnych, np. funkcja tare wymaa wpisania wartości tar do pamięci. Po pojawieniu się zachęty w postaci znaku _ należy użyć klawiszy: - zwiększanie wartości wpisywanej cyfry (można użyć także 0 ), - kropka dziesiętna, T - przejście do następnej pozycji cyfrowej, MENU - zakończenie wpisywania.

17 Podczas używania menu zaleca się korzystać z diaramu: klawisz MEnu (PCS) (total)... - menu funkcji tworzone za pomocą opcji SEtUP / MEnu... SEtUP out MEnu ( o ) Prod USEr PCS Unit PErc LOC tare UP total thr StAt recipe out - ustawienia - tworzenie menu ( o - włączenie do menu) - wybieranie produktu - wybieranie Użytkownika - funkcja liczenia detali - wybór jednostki bieżącej - funkcja przeliczania procentoweo - funkcja ważenia zwierząt - funkcja pamięci tar - funkcja rejestracji maksimum - funkcja sumowania serii ważeń - funkcja porównania z zadanymi wartościami proowymi - funkcja statystyka - funkcja naważania receptur - wyjście CALIB CAL on CAL StP CAL Prn CAL tm CAL C out - kalibracja czułości wai (tylko wai nie lealizowane) - kalibracja szybka (bez potwierdzenia nałożenia wzorca) - kalibracja z potwierdzeniem nałożenia wzorca masy - raport kalibracji - ustawienie odstępu czasu dla kalibracji wewnętrznej - ustawienie różnicy temperatur dla kalibracji wewn. - wyjście AutotAr UnIt Aut on AUt OFF out CArAt (ct) MGrAM (m) HGrAm (k) Pound (Ib) ounce (oz) ounce (ozt) GrAin PEnnYW GrAM () out - autozerowanie - autozerowanie włączone - autozerowanie wyłączone(10min od włączenia nie działa) - wyjście - wybór jednostki masy - karat - miliram - kiloram - funt - uncja - uncja apteczna - ran - jednostka jubilerska - ram - wyjście

18 18 INSTRUKCJA OBSŁUGI SErIAL PrInt date) Port-1 Port-2 out Port-1 Port-2 out dat off dat on dat SEt dat Pin dat For tm For out - ustawienia parametrów portów szereowych - port - 1 baud - prędkość transmisji (1200,..., bps) bits - iliść bitów (7 lub 8) PArItY - kontrola parzystości SEndInG - tryb transmisji (Stab, no StAb, Auto,Cont.,rEMoVE) Prot - protokół (LonG, EPL, EPL_A, EPL-d, PEn-01) Scann - współpraca ze skanerem out - wyjście - port-2 (j.w.) - wyjście - konfiuracja danych do wydruku / transmisji - port - 1 HEAdEr - nałówek (typ wai, Max, d, e, nr seryjny) User Id - nr identyfikacyjny operatora wai date - data time - czas Prn no - kolejny numer wydruku/pomiaru Prod Id - nr identyfikacyjny Prod ba - kod kreskowy produktu (wpisywany skanerem) Count - ilość szt (dotyczy funkcji PCS) APW - masa jednostkowa produktu net - masa netto P tare - masa opakowania (tara) Gross - masa brutto total - masa sumaryczna (dotyczy funkcji total) nr LCD - wydruk nr pomiaru i masy w jednej linii out - wyjście - port-2 (j.w.) - wyjście - ustawianie daty odziny (jeśli jest zear) -data i czas wyłączone - data i czas włączone - ustawianie daty i czasu - kod dostępu - format daty - format czasu - wyjście

19 SPEEd (battery) (AUto OFF) (ZEro) default SErVICE out - ustawienie prędkości ważenia - włączanie/wyłączanie ładowania akumulatorów (jeśli jest akumulator) - automatyczne oszczędzanie akumulatora (jeśli jest akumulator) - wpisywanie zera startoweo wai (fabryczneo) - przywracanie ustawień fabrycznych wszystkich opcji - opcje tylko dla serwisu - wyjście

20 20 INSTRUKCJA OBSŁUGI 13. Oólne zasady eksploatacji Nie należy przeciążać wai powyżej 20% obciążenia maksymalneo. Niedopuszczalne jest naciskanie szalki ręką. Na czas transportu należy zdjąć szalkę (delikatnie ją unieść) i podstawę szalki (unosząc ją do óry) oraz zabezpieczyć je przed uszkodzeniem. 1. Ważoną masę należy umieszczać na środku szalki. 2. Wynik ważenia należy odczytywać podczas świecenia się wskaźnika " ", synalizująceo ustabilizowanie się wyniku. 3. Waa umożliwia tarowanie w całym zakresie pomiarowym. Dokonuje się teo przez naciśnięcie klawisza T (leweo lub praweo). Tarowanie nie powoduje poszerzenia zakresu pomiaroweo, a jedynie odejmowanie tary od masy znajdującej się na szalce wai. W celu ułatwienia kontroli masy na szalce i uniknięcia przekroczenia zakresu, waa posiada wskaźnik obciążenia wyskalowany 0 100% Max. 4. W waach z klawiszem 0 (zerowanie) i zmienioną wartością działki d (d=e) przed nałożeniem ważonej masy należy sprawdzić, czy wyświetlany jest wskaźnik wyzerowania " 0 ". Jeżeli nie, należy nacisnąć klawisz 0 i zaczekać na wyzerowanie się wai i pojawienie się wskaźnika wyzerowania. Dopiero wówczas można nałożyć obciążenie. W pozostałych waach klawisz 0 nie działa. 5. Na czas, dy nie dokonuje się ważenia, lecz wymaana jest otowość wai do pracy, można wyłączyć waę klawiszem I/. Spowoduje to wyłączenie podświetlenia układu odczytoweo wai i przejście do tzw. stanu otowości, w którym waa zachowuje wewnętrzną temperaturę i zdolność do rozpoczęcia pomiarów z maksymalną dokładnością. Stan otowości jest synalizowany wskaźnikiem OFF. Włączenie wai następuje po naciśnięciu klawisza I/. 6. Waa nie może być stosowana do ważenia materiałów ferromanetycznych z uwai na wpływ zmian pola manetyczneo w otoczeniu wai na dokładność pomiarów. 7. Mechanizm wai jest urządzeniem precyzyjnym wrażliwym na uderzenia i wstrząsy mechaniczne. 8. Po każdej zmianie ustawienia wai należy ją wypoziomować i dokonać kalibracji wewnętrznej klawiszem. 14. Kalibracja wewnętrzna Waa wyposażona jest w układ kalibracji wewnętrznej, któreo zadaniem jest zapewnienie wymaanej dokładności pomiarów wykonywanych na wadze. Kalibracja wewnętrzna polea na samoczynnym nałożeniu wewnętrzneo wzorca masy przez mechanizm wai i wprowadzeniu w proramie wai korekty jej dokładności. Korekta jest niezbędna ze wzlędu na różną wartość przyspieszenia ziemskieo w miejscu wyprodukowania wai i w miejscu jej eksploatacji, a także z powodu zmiany wypoziomowania wai, zmiany temperatury itp. Kalibracja wewnętrzna rozpoczyna się w następujących sytuacjach: - po naciśnięciu klawisza, - w zadanych odstępach czasu (dla wa lealizowanych 2 odziny), - przy zmianie temperatury (dla wa lealizowanych o więcej niż 1 o C). W waach lealizowanych odstęp czasu wynosi 2 odziny, a zmiana temperatury 1 o C. W waach nielealizowanych wartości te moą być zmienione jako opcje kalibracji. Przyczyna włączenia kalibracji wewnętrznej jest synalizowana ikonką obok odważnika.

21 W celu dokonania kalibracji wewnętrznej należy: AUT Opróżnić szalkę wai. Nacisnąć klawisz dwa razy (dwukrotne naciśnięcie klawisza ma na celu uniknięcie przypadkoweo włączenia procedury kalibracji). Podczas kalibracji wewnętrzny odważnik nakładany jest 3-krotnie i otrzymane wyniki są porównywane. Niezodność wyników jest synalizowana komunikatem i powoduje zablokowanie wai. Do czasu zakończenia procesu kalibracji nie należy wykonywać żadnych czynności przy wadze. Wszelkie wstrząsy i drania wai zakłócają proces kalibracji, moą przedłużyć czas jej trwania oraz poorszyć dokładność jej wyniku. Poprawnie wykonana kalibracja wewnętrzna kończy się wskazaniem zerowym przy pustej szalce wai. ~1 min. AUT Uwaa: W celu przerwania kalibracji w waach nielealizowanych można nacisnąć klawisz i zaczekać do ustawienia mechanizmu w pozycji spoczynkowej.

22 22 INSTRUKCJA OBSŁUGI 15. Sprawdzanie wai Podczas eksploatacji wai, w celu potwierdzenia jej sprawności, przed rozpoczęciem i po zakończeniu każdej ważnej serii pomiarów zaleca się sprawdzić dokładność ważenia. Dokonuje się teo poprzez zważenie zewnętrzneo wzorca masy lub inneo przedmiotu o dokładnie znanej masie. W przypadku stwierdzenia przekroczenia dopuszczalneo błędu pomiaru wai, należy sprawdzić, czy: -waa stoi stabilnie i czy jest wypoziomowana, -waa nie jest narażona na wałtowne ruchy powietrza, wibracje, wałtowne skoki temperatury lub wilotności powietrza, -nie oddziałuje na nią bezpośrednio źródło ciepła, promieniowanie elektromanetyczne lub pole manetyczne. Przyczyną niedokładności może być także wychłodzenie wai odłączonej od zasilania, w takim wypadku należy na kilka minut pozostawić włączoną waę celem wyrównania jej temperatury wewnętrznej. Jeżeli nie występuje żadna z wyżej wymienionych przyczyn niedokładności, należy dokonać kalibracji wai zewnętrznym wzorcem masy. Zalecany zewnętrzny wzorzec masy (do nabycia za dodatkową opłatą) podano w tabeli danych technicznych. W waach lealizowanych dokonanie kalibracji zewnętrznym wzorcem masy łączy się z naruszeniem plomb i koniecznością ponownej lealizacji. W takim przypadku zaleca się kontakt z autoryzowanym serwisem. Szczeółowy opis kalibracji zewnętrznym wzorcem masy podano w rozdziale Połączenie z komputerem, drukarką lub etykieciarką W celu przesyłania danych do urządzeń zewnętrznych waa jest wyposażona w złącze szereowe RS232C. Przy współpracy z komputerem waa przesyła wynik ważenia pod wpływem synału inicjująceo z komputera lub po naciśnięciu klawisza w wadze. Przy współpracy z drukarką wysyłanie danych może odbywać się automatycznie po nałożeniu próbki i ustabilizowaniu się wskazań wai, przy czym następna transmisja jest możliwa po zdjęciu próbki. Przy współpracy z etykieciarką po naciśnięciu klawisza waa wysyła zestaw instrukcji dla etykieciarki. Wysyłane są: nr etykiety 0001, odzina, data (jeżeli zainstalowany i włączony jest zear), masa netto. Podczas transmisji wyświetlany jest komunikat LabEL. Sposób wysyłania danych oraz parametry transmisji ustawia się za pomocą funkcji specjalnej SErIAL. Zestaw wysyłanych danych ustala się za pomocą funkcji specjalnej PrInt. Wysyłane moą być następujące dane: - nałówek (typ wai, Max, d, e, numer seryjny), - numer identyfikacyjny operatora, - kolejny numer wydruku (pomiaru), - numer identyfikacyjny lub kod kreskowy produktu, - ilość sztuk (dot. funkcji PCS), - masa jednostkowa detalu (dotyczy funkcji PCS), - masa netto, - tara (masa opakowania), - masa brutto, - masa sumaryczna (dotyczy funkcji total). Jeżeli waa jest wyposażona w dwa złącza szereowe to dane funkcji Print są ustawiane niezależnie dla obu złącz. Jeżeli waa współpracuje z komputerem, komputer musi mieć proram umożliwiający obróbkę danych z wai. Proramy takie znajdują się w ofercie producenta wai.

23 INSTRUKCJA OBSŁUGI 23 Oprócz złącza RS232C waa może być wyposażona w złącze USB lub Wi-Fi. Potrzebne sterowniki i instrukcje instalacji znajdują się na płycie CD dołączonej do wai Szczeółowy opis protokółu transmisji danych LonG Parametry transmisji: 8 bits, 1 stop bit, no parity, baud rate 4800bps, Sposób wymiany danych: Odczytanie wskazania wai (odpowiada użyciu klawisza w wadze): Komputer Waa: S I CR LF (53h 49h 0Dh 0Ah) synał inicjujący, Waa Komputer: waa wysyła 16 bajtów danych zodnie z opisem: Bajt 1 - znak - lub spacja Bajt 2 - spacja Bajt cyfra lub spacja Bajt cyfra, przecinek lub spacja Bajt 10 - cyfra Bajt 11 - spacja Bajt 12 - k, l, c, p, o, m,, d lub spacja Bajt 13 -, b, t, c, z,, r, w lub % Bajt 14 - t lub spacja Bajt 15 - CR Bajt 16 - LF Uwaa: Wpisanie numeru siecioweo wai (SErIAL / nr) różneo od zera powoduje zmianę sposobu pracy wai: komunikacja komputera z waą jest możliwa po zaloowaniu wai komendą: 02h nr_wai. Wyloowanie następuje po komendzie 03h. Używając proramu do testowania złącza dostępneo na stronach / proramy komputerowe należy np. dla wai nr 1 wpisać: $0201, a następnie SI, wyloowanie: $03. zapytanie o obecność wai w systemie (testowanie połączenia wai z komputerem): Komputer Waa: S J CR LF (53h 4Ah 0Dh 0Ah), Waa Komputer: M J CR LF (4Dh 4Ah 0Dh 0Ah), wyświetlenie napisu na wyświetlaczu wai (komunikat tekstowy z komputera): Komputer Waa: S N n n X X X X X X CR LF, nn-czas wyświetlania w sekundach; XXXXXX- 6 znaków do wyświetlenia Waa Komputer: M N CR LF (4Dh 4Eh 0Dh 0Ah), Tarowania wai z komputera (odpowiada użyciu klawisza T w wadze): Komputer Waa: S T CR LF (53h 54h 0Dh 0Ah), Waa Komputer: brak odpowiedzi, Zerowanie wai (odpowiada użyciu klawisza 0 w wadze): Komputer Waa: S Z CR LF (53h 5Ah 0Dh 0Ah), Waa Komputer: brak odpowiedzi, Włączenie/wyłączenie wai (odpowiada użyciu klawisza I/ w wadze): Komputer Waa: S S CR LF (53h 53h 0Dh 0Ah), Waa Komputer: brak odpowiedzi, Wyświetlenie MENU (odpowiada użyciu klawisza MENU w wadze): Komputer Waa: S F CR LF (53h 46h 0Dh 0Ah), Waa Komputer: brak odpowiedzi, Ustawienie wartości prou 1 (opcja): Komputer Waa: S L D1...DN CR LF (53h 4Ch D1...DN 0Dh 0Ah)

24 24 INSTRUKCJA OBSŁUGI dzie: D1...DN wartość prou, maksymalnie 8 znaków, Waa Komputer: brak odpowiedzi, Przykład: Aby ustawić 1000 w wadze B1.5 (d=0.5) należy wpisać: S L CR LF (53h 4Ch 31h 30h 30h 30h 2Eh 30h 0Dh 0Ah). Aby ustawić 100k w wadze B150 (d=50) należy wpisać: S L CR LF (53h 4Ch 31h 30h 30h 2Eh 30h 30h 0Dh 0Ah), Ustawienie wartości prou 2 (opcja): Komputer Waa: S H D1...DN CR LF (53h 48h D1...DN 0Dh 0Ah), dzie: D1...DN wartość prou, maksymalnie 8 znaków, Waa Komputer: brak odpowiedzi. Ustawienie wartości prou 3 - zera (opcja): Komputer Waa: S M D1...DN CR LF (53h 4Dh D1...DN 0Dh 0Ah), dzie: D1...DN wartość prou, maksymalnie 8 znaków, Waa Komputer: brak odpowiedzi. Kabel połączeniowy WK-1 (łączy waę z drukarką lub komputerem/złącze 9-pin):

25 INSTRUKCJA OBSŁUGI Szczeółowy opis protokółu transmisji danych EPL Parametry transmisji: 8 bits, 1 stop bit, no parity, baud rate 9600bps, Po użyciu klawisza w wadze: Waa Etykieciarka : zestaw instrukcji w języku EPL-2 inicjujący wydruk etykiety Uwai: US - instrukcja sterująca FR"0001" - instrukcja określająca numer etykiety? - instrukcja ropoczynająca listę napisów zmiennych mm: - 5 znaków: minuty:odziny rrrr.mm.dd - 10 znaków: rok.miesiąc.dzień masa - 10znaków: wskazanie wai + jednostka masy P1 - instrukcja sterująca 1. Oprócz napisów zmiennych można umieszczać napisy stałe, np. nazwę firmy, towaru itp. 2. Standardowo możliwy jest wydruk jedneo wzoru etykiety (o numerze 0001). Używanie większej ilości wzorów (innych numerów etykiet) jest możliwe dzięki funkcji specjalnej LAbEL. 3. Aby uzyskać wydruk etykiety etykieciarka musi mieć wpisaną formę etykiety (wzór etykiety sporządzony na komputerze i przez komputer wpisany do pamięci etykieciarki). Formę etykiety projektuje się za pomocą proramu ZEBRA DESIGNER dostarczaneo razem z etykieciarką. 4. Parametry i protokół transmisji wai muszą odpowiadać typowi etykieciarki.

26 26 INSTRUKCJA OBSŁUGI 17. Ustawienia wai (SEtUP) SEtUP zawiera wszystkie opcje służące do ustawiania sposobu pracy wai: MEnu tworzenie własneo menu Użytkownika CALIb kalibracja czułości wai AutoZEro(wanie) samoczynne utrzymywanie wskazania zeroweo nieobciążonej wai UnIt wybór jednostki masy SErIAL ustawianie portów szereowych Print wybór danych do transmisji (wydruku) date wpisywanie bieżącej daty i czasu FirMW(are) wpisywanie noweo proramu wai (firmware u) default powrót do ustawień fabrycznych SErVICE menu serwisowe (tylko dla serwisu)

27 INSTRUKCJA OBSŁUGI Kalibracja wai (CALIb) Kalibracja zewnętrznym wzorcem masy powinna być wykonana, jeżeli po kalibracji wewnętrznej dokładność wai nie jest zadowalająca. Należy wówczas użyć wzorca masy podaneo w tabeli danych technicznych wai (lub dokładniejszeo) posiadająceo aktualne świadectwo wzorcowania. Kalibracja wai zalealizowanej wymaa naruszenia cechy zabezpieczającej dostęp do przełącznika adjustacji i powoduje utratę lealizacji WE. W celu ponownej lealizacji niezbędny jest kontakt z serwisem lub Urzędem Miar. W waach przeznaczonych do lealizacji dokonanie kalibracji wymaa zmiany pozycji przełącznika adjustacji, znajdująceo się pod cechą zabezpieczającą (naklejką) Urzędu Miar. Dostęp do przełącznika jest możliwy jedynie po odklejeniu naklejki. Kalibracja wai powoduje zatem utratę lealizacji WE i w konsekwencji konieczność lealizacji ponownej w najbliższym Urzędzie Miar lub w miejscu użytkowania wai. ON Przełącznik adjustacji OFF Cecha zabezpieczająca dostęp do przełącznika adjustacji Przed dokonaniem kalibracji wai zalealizowanej należy za pomocą cienkieo wkrętaka przełączyć przełącznik adjustacji w pozycję ON (synalizowaną na wyświetlaczu wai komunikatem Pr ON). Po zakończeniu procesu kalibracji, opisaneo na następnej stronie, waa wyświetli komunikat Pr ON. Za pomocą cienkieo wkrętaka należy przełączyć przełącznik adjustacji w pozycję OFF. Waa przejdzie do wskazania masy.

28 28 INSTRUKCJA OBSŁUGI Kolejność czynności przy kalibracji zewnętrznym wzorcem masy: Nacisnąć klawisz MENU. 100 Nacisnąć klawisz T podczas wyświetlania CALIb. Wyświetlone zostaną następujące opcje: -CAL on kalibracja pełnym obciążeniem (wzorcem z tabeli danych technicznych), -CAL StP kalibracja pełnym obciążeniem z potwierdzeniem nałożenia wzorca masy, -CAL Prn raport kalibracji, -CAL tm ustawianie odstępu czasu dla kalibracji wewnętrznej, -CAL C ustawianie różnicy temperatur dla kalibracji wewnętrznej, out wyjście bez kalibracji. Nacisnąć klawisz T podczas wyświetlania CAL StP (kalibracja w dwóch krokach potwierdzanych naciśnięciem klawisza MENU). Nacisnąć klawisz T podczas wyświetlania masy wzorca, który będzie użyty do kalibracji lub skorzystać z opcji other i wpisać właściwą wartość ( klawisze 0,, T ). Nacisnąć klawisz MENU i zaczekać na zapisanie zera wai, synalizowane za pomocą Po pojawieniu się napisu LOAd nałożyć wzorzec masy. Nacisnąć klawisz MENU (opcja CAL on nie wymaa naciśnięcia klawisza MENU). Zaczekać na zakończenie kalibracji i wyświetlenie wskazania masy. Uwaa: Użycie opcji CAL on zamiast CAL StP uwalnia od dwukrotneo naciśnięcia klawisza MENU. 0

29 INSTRUKCJA OBSŁUGI 29 Opcje kalibracji wewnętrznej: Kalibracja wewnętrzna wai odbywa się automatycznie po każdym włączeniu wai, ponadto po zadanym czasie pracy oraz przy każdej zmianie temperatury otoczenia o więcej niż zadana wartość. Aby wykonać kalibrację wewnętrzną w dowolnym momencie, należy opróżnić szalkę i nacisnąć dwukrotnie klawisz (trzecie naciśnięcie przerywa kalibrację). Klawiszem MENU wywołać menu funkcji i wybrać funkcję CALIb naciskając klawisz T podczas jej wyświetlania. Pojawią się następujące opcje: - CAL on wykonanie kalibracji zewnętrznym wzorcem masy - CAL Prn raport kalibracji - CAL tm ustawianie odstępu czasu (1h 6h) - CAL C ustawianie różnicy temperatur (1 C - 4 C) - out wyjście bez kalibracji wewnętrznej Nacisnąć klawisz T podczas wyświetlania CAL tm. Kolejno wyświetlane będą odstępy czasu wewnętrznej kalibracji. Wybrać pożądaną wartość naciskając klawisz T. Analoicznie wybrać CAL C naciskając klawisz T i wybierając wartość różnicy temperatur. Aby zakończyć, wybrać opcję out. Postać wydruku raportu kalibracji (opcja CAL Prn): CALIBRATION REPORT ATN160 MAX=160 e=0.01 d=0.001 S/N : 1234 PROD.DATE: FIRM.VER.: ATN-01 FACTORY EXT.LOAD : FACTORY INT.LOAD : CALIBRATION NO. : 1 CALIBRATION DATE : CALIBRATION TEMP1: 'C CURRENT EXT.LOAD : CURRENT INT.LOAD : WEIGHT DIFFERENCE: 0.00

30 30 INSTRUKCJA OBSŁUGI 17.2 Automatyczne podtrzymywanie zerowych wskazań wai (AUtotAr) 0 Włączenie opcji powoduje automatyczne podtrzymywanie zerowych wskazań wai w czasie, dy szalka nie jest obciążona. Aby włączyć funkcję należy użyć klawisza MENU i za pomocą klawisza T wybrać AutotAr, a następnie Aut on. W celu zakończenia pracy z funkcją nacisnąć klawisz MENU, następnie za pomocą klawisza T wybrać AutotAr i AUt OFF. 0 Uwai: 1. Znak AUT występuje tylko w waach z wyświetlaczem LCD. 2. W waach z aktywnym klawiszem 0 funkcja zmienia nazwę na AutoZE (autotarowanie) i działa także dy wskazanie zerowe uzyskano przez naciśnięcie klawisza T.

31 INSTRUKCJA OBSŁUGI Wybór jednostki masy (UnIt) Opcja UnIt (w SEtUP-ie) umożliwia wybór wskazywanej jednostki pomiarowej wai jako domyślnej: - CarAt (1 ct= 0,2 ) karat, - MrAM (1m=0,001 miliramy), - Pound (1 lb=453,592374) funt anielski, - OunCE (1oz=28,349523) uncja, - OunCEt (1ozt=31, ) uncja aptekarska, - GrAIn (1r=0, ) ran - PennYW (1dwt=1, ) jubilerska jednostka masy, - GrAM (1) ram. k Dokładność odczytu dla poszczeólnych jednostek: Jednostka Działka odczytowa 0,0001 ct 0,001 ct k (0,) k m 0,1 m lb (0,) lb oz 0, oz ozt 0, ozt r 0,002 r dwt 0,0001 dwt Wyboru dokonuje się naciskając klawisz T podczas wyświetlania jednostki.

32 32 INSTRUKCJA OBSŁUGI 17.4 Ustawianie parametrów portu szereoweo (SErIAL) Opcja pozwala ustawić parametry transmisji niezależnie dla każdeo z dwóch portów Port-1 i Port-2 (wykonanych opcjonalnie w standardach RS232C, RS485, USB lub LAN): - protokół transmisji (Prot): LonG współpraca z komputerem lub drukarką, EPL współpraca z etykieciarką w trybie zwykłym (uaktywnia funkcję LAbEL), EPL_A współpraca z etykieciarką w trybie automatycznym (także uaktywnia LAbEL), EPL_d współpraca z specjalnymi etykieciarkami, Pen-01 współpraca z przystawką PEN-01, - prędkość transmisji (baud): 4800, 9600, 19200, bps, - ilość bitów w bajcie (bits): 7, 8, - kontrola parzystości (ParItY): none brak kontroli, Odd - nieparzystość, Even - parzystość, - nr wai w sieci (nr): (jeśli waa nie pracuje w sieci wielostanowiskowej, powinno być wpisane 0), - transmisja (SendInG): StAb transmisja po użyciu klawisza i stabilizacji wskazania, nostab transmisja po użyciu klawisza bez stabilizacji, Auto transmisja po nałożeniu i zdjęciu towaru bez użycia klawisza, Cont. - ok. 10 wyników na sekundę. Remove transmisja po zdjęciu towaru bez uzycia klawisza, Parametry ustawiane fabrycznie: Lon, 9600 bps, 8 bits, none, StAb, - SCAnn współpraca z czytnikiem kodów kreskowych MJ W celu ustawienia wybranych parametrów należy włączyć funkcję SErIAL, wybrać odpowiedni parametr i nacisnąć klawisz T podczas wyświetlania potrzebnej wartości parametru lub opcji. Po ustawieniu właściwych parametrów i opcji wyjście z funkcji odbywa się poprzez wybranie out.

33 INSTRUKCJA OBSŁUGI Konfiuracja wydruków (Print) Opcja służy do umieszczania na wydrukach dodatkowych informacji znajdujących się w pamięci wai oraz danych identyfikujących ważony produkt i Użytkownika wai, wpisywanych za pomocą klawiszy wai lub skanera. Funkcja posiada następujące opcje: - HEAdEr nałówek (typ wai, Max, d, e, numer seryjny), - USEr Id numer identyfikacyjny Użytkownika wai, - USEr na nazwa Użytkownika wai (opcja niedostepna), - Prn no- numer wydruku (pomiaru), - Prod Id numer identyfikacyjny produktu, - Prod ba kod kreskowy produktu (wpisywany skanerem), - Prod na nazwa produktu (opcja niedostępna), - Count ilość sztuk (dot. funkcji PCS), - APW masa jednostkowa detalu (dotyczy funkcji PCS), - net masa netto, - PtArE tara produktu (masa opakowania), - GroSS masa brutto, - total masa sumaryczna (dotyczy funkcji total), - nr - LCD wydruk nr i wskazania wai w jednej linii. Uwaa: Jeżeli zostały wybrane Prod Id lub USEr Id, możliwe jest szybkie wpisanie ich nowych wartości (z pominięciem menu łówneo). W tym celu należy dłużej (ok. 3 sekundy) przytrzymać klawisz MENU i puścić dy wyświetli się Id Prod Id lub USEr Id. Następnie wpisać nową wartość posłuując się klawiszami: 0 - zwiększanie cyfry, T MENU - kropka dziesiętna, - przejście do następnej cyfry, - zakończenie. Przy wpisywaniu Prod Id można użyć skanera podłączoneo do wejścia RS232C. Jeżeli waa jest wyposażona w dwa złącza szereowe to po wyborze funkcji Print użytkownik ma do wyboru niezależną konfiuracje wydruków dla portu Port-1 oraz Port-2.

34 34 INSTRUKCJA OBSŁUGI Przykładowy wyląd wydruku podczas normalneo ważenia (opcje wydruku nieaktywne): Przykładowy wyląd wydruku podczas normalneo ważenia z opcją zearka (opcje wydruku nieaktywne): : : :01 Przykładowy wyląd wydruku podczas normalneo ważenia z opcją zearka (opcje wydruku aktywne): ALN220 MAX: 220 S/N : e=0.001 d= USER ID. : DATE : TIME : 12:26 NO : 3 PROD ID : 01 COUNT : 0 PCS APW : NET : TARE : GROSS : TOTAL :

35 INSTRUKCJA OBSŁUGI Wybór prędkości ważenia (SPEEd) Opcja umożliwia zmianę szybkości ważenia, co pozwala na lepsze wykorzystanie możliwości wai i jej dostosowanie do warunków pomiarowych. Aby włączyć funkcję należy użyć klawisza MENU i za pomocą klawisza T wybrać SPEEd, a następnie jedną z opcji: - SLOW pomiar wolny, - MEd średni, - FASt przyśpieszony, - DEFAULt przywrócenie opcji fabrycznej. 0 Uwai: Ustawiając pomiar szybszy należy sprawdzić, czy wyniki pomiarów są stabilne, jeśli nie, należy wybrać opcję wolniejszą.

36 36 INSTRUKCJA OBSŁUGI 18. Funkcje użytkowe wai Waa umożliwia korzystanie z szereu praktycznych funkcji. Przed ich wykorzystaniem Użytkownik powinien stworzyć własne menu, dzie umieści interesujące o funkcje (patrz rozdział 15). Lista funkcji użytkowych: nadanie nr identyfikacyjneo produktowi (Prod) nadanie nr identyfikacyjneo Użytkownikowi (USEr) liczenie sztuk (PCS), wybór bieżącej jednostki masy (Unit) przeliczanie procentowe (PErC), wybór numeru etykiety (LAbEL), ważenie zwierząt (LOC), zapamiętywanie wpisanej wartości tary (tare), wskazywanie wartości maksymalnej (UP), wyliczenia statystyczne (StAt), sporządzanie receptur (recipe), Należy zaznaczyć, że niektóre funkcje użytkowe są powiązane z opcjami sprzętowymi, których obecność umożliwia ich pojawienie się w menu i pełną funkcjonalność: opcja z zearem jest powiązana z: - funkcją ustawiania daty i odziny (date) - funkcją sumowania serii ważeń (total) złącze WY umożliwia pełną funkcjonalność: - funkcji porównywania z zadanymi wartościami proowymi (thr) Funkcja LabEL występuje tylko w waach z protokółem transmisji danych EPL lub EPL-A (patrz opcja SetuP / SErIAL).

37 INSTRUKCJA OBSŁUGI Identyfikacja produktu i Użytkownika (Prod i USEr) Waa umożliwia wpisanie bieżąceo nr identyfikacyjneo produktu i Użytkownika: - Prod Id - numer identyfikacyjny produktu, - USEr Id - numer identyfikacyjny Użytkownika, Umożliwia to podstawową identyfikację produktu i Użytkownika przy współpracy z zewnętrznymi urządzeniami informacyjnymi takimi jak drukarka, etykieciarka, skaner i komputer, pozwala na budowanie najprostszych systemów identyfikacji produktów i archiwizacji wyników ważenia. Wpisywanie danych wielocyfrowych bez użycia klawiszy cyfrowych (standardowa waa nie ma takich klawiszy) jest niewyodne i korzystne jest tu użycie skanera. Masa netto: xxxxxxx Data: xx-xx-xxxx Producent Produkt: Po wybraniu produktu i Użytkownika możliwe jest wysłanie (do komputera lub drukarki) aktualneo wskazania wai wraz z dodatkowymi danymi, wybieranymi za pomocą opcji PrInt (SEtuP): - HEAdEr nałówek (typ wai, Max, d, e, numer seryjny), - USEr Id numer identyfikacyjny Użytkownika wai, - USEr na nazwa Użytkownika wai (opcja niedostepna), - Prn no- numer wydruku (pomiaru), - Prod Id numer identyfikacyjny produktu, - Prod ba kod kreskowy produktu (wpisywany skanerem), - Prod na nazwa produktu (opcja niedostępna), - Count ilość sztuk (dot. funkcji PCS), - APW masa jednostkowa detalu (dotyczy funkcji PCS), - net masa netto, - PtArE tara produktu (masa opakowania), - GroSS masa brutto, - total masa sumaryczna (dotyczy funkcji total), - nr - LCD wydruk numeru Prn no i wskazania wai w jednej linii. W waach z zamontowanym zearem dostępna jest także bieżąca data i odzina.

38 38 INSTRUKCJA OBSŁUGI Wpisanie danych Funkcje Prod i USEr umożliwiają wpisanie danych produktu i Użytkownika. Nr produktu (Prod Id) należy wpisać używając posłuując się klawiszami: - zwiększanie cyfry, T - przejście do następnej cyfry, MENU - zakończenie. Można również użyć do teo skanera (podłączoneo do wejścia RS232C), co znacznie przyspiesza pracę i pozwala unikać błędów. Wpisanie nr identyfikacyjneo Użytkownika odbywa się analoicznie za pomocą funkcji USEr. 0

39 INSTRUKCJA OBSŁUGI Funkcja liczenia sztuk (PCS) Funkcja ta pozwala na policzenie jednakowych detali, np. śrub lub woździ znajdujących się w ważonej porcji. 5 Pomiar odbywa się w dwóch fazach: - faza pierwsza - wyliczenie masy pojedynczeo detalu na podstawie próbki określonej ilości sztuk: 5, 10, 20, 50, 100, 200 lub 500 detali, - faza drua - policzenie detali w porcji ważonej. Opcje dla pierwszej fazy: - PCS.. - przywołanie wartości wpisanej poprzednio (wartość ta musi być wcześniej wpisana), - PC SEt - wpisanie dowolnej ilości, - PC APW - bezpośrednie wpisanie masy pojedynczeo detalu (klawisze,, T, MENU), - PCS rs wpisanie ilości detali w próbce i pobranie ich masy z innej wai połączonej przez RS-232C. Zaleca się, żeby masa jedneo detalu była większa od działki odczytowej wai oraz masa próbki używanej w pierwszej fazie była większa od 100 działek odczytowych. W celu zakończenia pracy z funkcją nacisnąć klawisz MENU, a następnie, używając klawisza T, wybrać PCS i PCS off. Uwai: 1. Komunikat APW too LOW oznacza, że na szalkę nie nałożono próbki lub masa pojedynczeo detalu jest mniejsza od jednej dziesiątej części działki odczytowej (liczenie nie jest możliwe). 2. Komunikat APW LOW oznacza, że masa pojedynczeo detalu jest większa od jednej dziesiątej części działki, ale mniejsza od jednej działki odczytowej (można przystąpić do liczenia sztuk, ale powiększa się błędy, wynik liczenia mrua). +10

40 40 INSTRUKCJA OBSŁUGI 18.3 Funkcja przeliczania procentoweo (PErC) Funkcja ta pozwala uzyskać wskazania wai w procentach. Pomiar odbywa się w dwóch fazach: - faza pierwsza - pomiar masy stanowiącej 100% - faza drua - pomiar dowolnej masy jako procentu masy zmierzonej w pierwszej fazie. 100% W zależności od przyjętej masy jako wzorzec wynik porównania procentoweo będzie wyświetlany w różnych formatach, aktywnie wykorzystując rozdzielczość wai w całym zakresie pomiarowym. Funkcja posiada następujące opcje: - PEr off wyłączenie funkcji, - PEr on wpisanie aktualneo wskazania wai jako 100%, przejście do wskazań w %. - out wyjście bez zmiany ustawienia. -5% Uwaa: Komunikat PER Err informuje, że masa wpisywana jako wartość 100% jest mniejsza niż 0,5*Min wprowadzona.

41 INSTRUKCJA OBSŁUGI Funkcja wyboru numeru etykiety (LAbEL) Funkcja ta umożłiwia wybór szablonu etykiety. Pojawia się w waach, w których wcześniej wybrano protokół transmisji danych dla etykieciarki, oznaczany jako: EPL (patrz opcja SErIAL). Stosowane przez użytkownika szablony etykiet, zaopatrzone w numer (maksymalnie 4 cyfry) powinny być uprzednio zapisane w pamięci drukarki za pomocą proramu do projektowania Desiner. Wybór szablonu etykiety następuje poprzez wywołanie funkcji LAbEL i wpisanie numeru szblonu etykiety. Waa umożliwia wydruk etykiety z aktualnym wskazaniem wai oraz innymi danymi wybieranymi za pomocą opcji PrInt (SEtuP): - HEAdEr nałówek (typ wai, Max, d, e, numer seryjny), - USEr Id numer identyfikacyjny Użytkownika wai, - USEr na nazwa Użytkownika wai (opcja niedostepna), - Prn no- numer wydruku (pomiaru), - Prod Id numer identyfikacyjny produktu, - Prod ba kod kreskowy produktu (wpisywany skanerem), - Prod na nazwa produktu (opcja niedostępna), - Count ilość sztuk (dot. funkcji PCS), - APW masa jednostkowa detalu (dotyczy funkcji PCS), - net masa netto, - PtArE tara produktu (masa opakowania), - GroSS masa brutto, - total masa sumaryczna (dotyczy funkcji total), W waach z zamontowanym zearem dostępna jest także bieżąca data i odzina. Inne dane, np. adres firmowy, skład produktu, itp. moą pojawić się na etykiecie jako teksty stałe.

42 42 INSTRUKCJA OBSŁUGI Nacisnąć klawisz MENU. W momencie wyświetlania LAbEL nacisnąć klawisz T. Na wyświetlaczu pojawi się aktualny nr etykiety. Aby wpisać nowy numeru etykiety należy nacisnąć klawisz T, aby wyjść z funkcji bez zmiany numeru należy użyć MENU Do wpisania nr etykiety należy użyć klawiszy: - zwiększanie cyfry, T - przejście do następnej cyfry, MENU - zakończenie wpisywania. Po wpisaniu nr etykiety, nałożenie obciążenia i naciśnięcie klawisza powoduje wysyłanie danych do drukarki etykiet. Format danych wysyłanych do drukarki etykiet (etykieta nr 35, język EPL-2): US ( D 0A) FR"0035" ( D 0A)? (3F 0D 0A) 00:00 ( A D 0A) ( E E D 0A) 10 ( D 0A) P1 ( D 0A)

43 INSTRUKCJA OBSŁUGI Funkcja ważenia zwierząt (LOC) Funkcja umożliwia zważenie zwierzęcia poruszająceo się na wadze. MODE MODE MODE MODE Nacisnąć klawisz MENU. W momencie pojawienia się LOC nacisnąć klawisz T. Na wyświetlaczu pojawią się kolejno: - LOC off - wyjście z funkcji, - LOC on - pomiar automatyczny po obciążeniu wai, - LOC Prn - pomiar inicjowany ręcznie poprzez naciśnięcie klawisza. W momencie wyświetlania LOC on nacisnąć klawisz T. W razie potrzeby wytarować waę klawiszem T, a następnie umieścić zwierzę na wadze. Zaczekać na wykonanie uśredniania wyniku - wyświetlacz wai będzie "mruać". Następnie waa wskaże stabilny uśredniony wynik i wyśle o poprzez port szereowy do drukarki lub komputera. Wynik pozostaje na wyświetlaczu przez ok. 30 sekund. HOLD Uwai: 1. Obciążenie mniejsze niż Min wai nie jest uśredniane. 2. W przypadku, dy umieszczanie zwierzęcia na wadze trwa dłużej niż 5s. zaleca się wybranie opcji LOC Prn (pomiar inicjowany ręcznie), umożliwi to wykonanie pomiaru w doodnym momencie poprzez naciśnięcie klawisza.

44 44 INSTRUKCJA OBSŁUGI 18.6 Funkcja pamięci tar (tare) Funkcja ta umożliwia pomiar masy brutto towaru w pojemniku o znanej masie, a następnie odczyt wyliczonej masy netto towaru. W tym celu wartość tary należy wcześniej wpisać do jednej z dziesięciu komórek pamięci wai. Wpisana wartość tary może być przywoływana przez naciśnięcie klawisza T lub 0 (przy nieobciążonej szalce). Wpisywanie wartości tary może być dokonane za pomocą klawiszy wai lub z natury, dy możliwe jest umieszczenie pusteo pojemnik na szalce. Wpisanie wartości tary do pamięci: Po naciśnięciu klawisza MENU i wybraniu funkcji tare za pomocą klawisza T, wyświetlane są następujące opcje: - tar OFF wyłączenie funkcji, - tar on włączenie funkcji z tarą wpisaną poprzednio, - tar.. przywołanie z pamięci ostatnio wpisanej tary, - tar SEt wpisanie wartości tary do pamięci, - out wyjście z funkcji. Nacisnąć klawisz T w czasie wyświetlania tar SEt. Naciskając klawisz T wybrać komórkę pamięci, w której ma zostać zapisana tara: tar 01, 02,..., 10. Wybrać opcję wpisywania : - MAnUAL wpisywanie za pomocą klawiszy:,, T i MENU, - Pan wpisanie wartości masy aktualnie znajdującej się na szalce wai. Po dokonaniu wpisu do pamięci waa rozpoczyna pracę z w wpisaną wartością tary. Uwaa: Wartości tar są pamiętane również po wyłączeniu zasilania.

45 INSTRUKCJA OBSŁUGI 45 Pomiar z przywołaniem tary z pamięci: W celu użycia wartości tary znajdującej się w pamięci, należy wybrać z menu funkcję tare, a następnie opcję tar on. Pojawi lista komórek pamięci: tar 01, 02,..., 10. Komórki z wpisana wartością są zaznaczone znakiem "o" z lewej strony, a wartość aktywna - znakiem " ". Wybrać właściwą komórkę klawiszem T. Funkcja tare zostaje uaktywniona z wybraną wartością tary. W dalszym ciąu waa będzie wskazywać masę netto, tj. masę znajdującą się na szalce pomniejszoną o wartość tary. Użycie klawisza T (lub 0, przy pustej szalce) powoduje wyzerowanie wai, a następnie odjęcie przywołanej wartości tary. Pojawia się wówczas wskazanie ujemne.

46 46 INSTRUKCJA OBSŁUGI 18.7 Funkcja wskazywania wartości maksymalnej (UP) Funkcja umożliwia zatrzymanie na wyświetlaczu wartości ekstremalnej wskazanej chwilowo przez waę. Przed pomiarem waa musi być wytarowana. Funkcja posiada następujące opcje: - UP off wyłączenie funkcji - HIGH zatrzymanie wartości największej - LOW zatrzymanie wartości najmniejszej Naciśnięcie klawisza T powoduje wyzerowanie wyniku. 1 Uwaa: W trakcie działania funkcji UP zostaje zawieszone działanie funkcji autozerowania i wskaźnika stabilizacji.

47 INSTRUKCJA OBSŁUGI Funkcja sumowania serii ważeń (total) Funkcja pozwala na dodawanie kolejnych wyników pomiarów do rejestru sumująceo, a następnie odczytanie sumy mas, ilości pomiarów i wartości średniej. Nacisnąć klawisz MENU. Podczas wyświetlania total nacisnąć klawisz T. Na wyświetlaczu pojawią się kolejno: - tot Prn - wydruk raportu bez kasowania rejestru sumująceo, - tot off - wyzerowanie rejestru sumujące-o, wydruk raportu i wyjście z funkcji, - tot - praca z drukowaniem kwitów do każdeo pomiaru, - tot - -praca bez drukowania kwitów, - tot CFG sposób inicjowania zapisu pomiaru do rejestru (klawiszem : ManuaL, po zdjęciu i nałożeniu: auto). Nacisnąć T w czasie wyświetlania tot Wykonać serię pomiarów wciskając klawisz po każdym pomiarze w celu wpisania kolejneo wyniku do rejestru sumująceo. W celu wydrukowania i wyświetlenia rezultatów należy ponownie wejść do funkcji wybierając z menu total i tot Prn Wyświetlane są kolejno: - suma wykonanych pomiarów (SUM ) - liczba pomiarów wpisanych do rejestru (n) - wartość średnia z pomiarów (=) przy czym przejście do wyświetlania kolejnych wartości uzyskuje się poprzez naciśnięcie klawisza. Ostatnie naciśnięcie klawisza powoduje powrót do sumowania bez wyzerowania rejestru sumująceo.

48 48 INSTRUKCJA OBSŁUGI Aby zakończyć pracę z funkcją z jednoczesnym wyzerowaniem rejestru sumująceo, należy ponownie wybrać funkcję total z menu i użyć opcji tot off. Spowoduje to wydrukowanie komunikatu o wyzerowaniu rejestrów. Postać kwitu drukowaneo po każdym pomiarze: Data:... Godz.... nr pomiaru masa nr pomiaru masa Postać raportu: Data:... Godz.... MASA TOTAL = LICZBA NAWAŻEK = WARTOŚĆ ŚREDNIA = Uwaa: W waach bez wewnętrzneo zearka data i odzina nie są drukowane. Maksymalna ilość pomiarów: Maksymalna wartość sumaryczna: d. Wartość sumy w rejestrze (Total) podawana jest na wyświetlaczu w jednostce miary podanej na klawiaturze lub w jednostce o 1000 razy większej, co jest synalizowane znakiem "o" z lewej strony wyświetlacza. Jeżeli wartość rejestru nie mieści się na wyświetlaczu zostaje wyświetlona litera "E". Jeżeli liczba pomiarów jest za duża i nie mieści się na wyświetlaczu zostaje wyświetlony komunikat "Err 1".
