1 TOświetlenie BS BM Sprawiają, że noc staje się dniem. Systemy oświetleniowe marki Wacker Neuson.

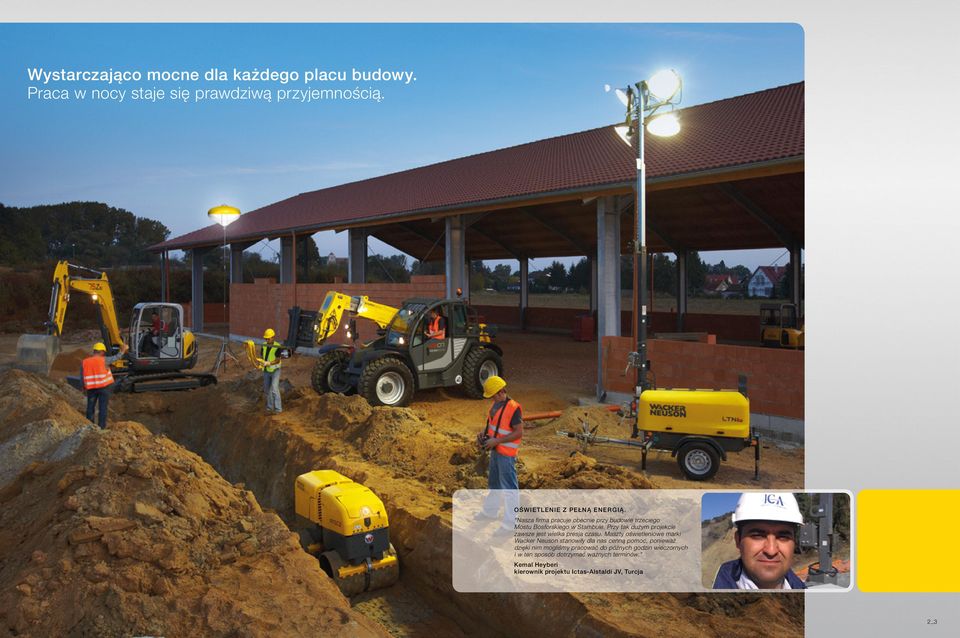

2 Wystarczająco mocne dla każdego placu budowy. Praca w nocy staje się prawdziwą przyjemnością. OŚWIETLENIE Z PEŁNĄ ENERGIĄ. "Nasza firma pracuje obecnie przy budowie trzeciego Mostu Bosforskiego w Stambule. Przy tak dużym projekcie zawsze jest wielka presja czasu. Maszty oświetleniowe marki Wacker Neuson stanowiły dla nas cenną pomoc, ponieważ dzięki nim mogliśmy pracować do późnych godzin wieczornych i w ten sposób dotrzymać ważnych terminów." Kemal Heyberi kierownik projektu Ictas-Alstaldi JV, Turcja 2_3

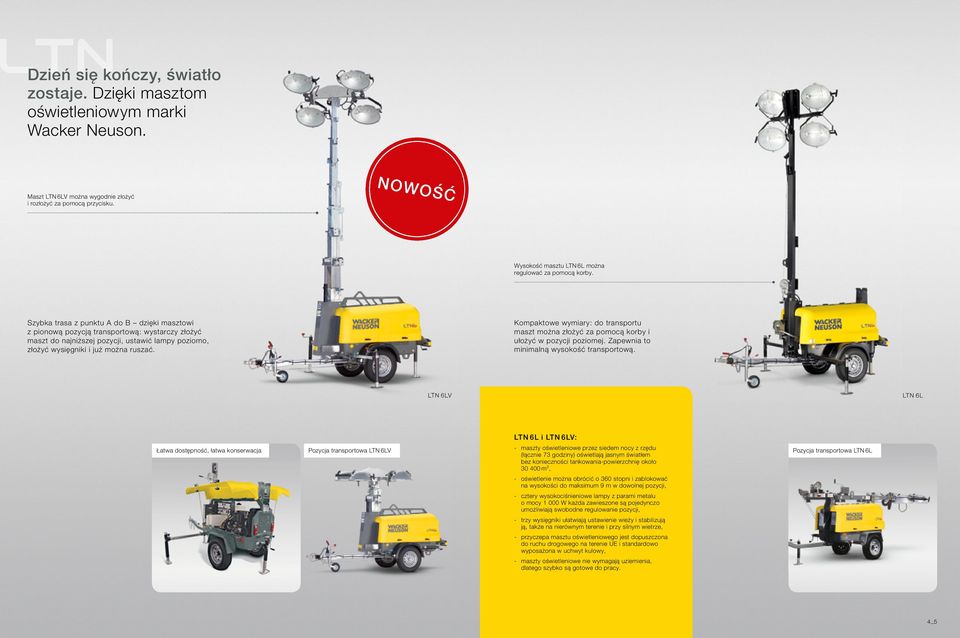

3 TN Dzień się kończy, światło zostaje. Dzięki masztom oświetleniowym marki Wacker Neuson. Maszt LTN 6LV można wygodnie złożyć i rozłożyć za pomocą przycisku. NOWOŚĆ Wysokość masztu LTN 6L można regulować za pomocą korby. Szybka trasa z punktu A do B dzięki masztowi z pionową pozycją transportową: wystarczy złożyć maszt do najniższej pozycji, ustawić lampy poziomo, złożyć wysięgniki i już można ruszać. Kompaktowe wymiary: do transportu maszt można złożyć za pomocą korby i ułożyć w pozycji poziomej. Zapewnia to minimalną wysokość transportową. LTN 6LV LTN 6L LTN 6L i LTN 6LV: - maszty oświetleniowe przez siedem nocy z rzędu (łącznie 73 godziny) oświetlają jasnym światłem bez konieczności tankowania-powierzchnię około m², - oświetlenie można obrócić o 360 stopni i zablokować na wysokości do maksimum 9 m w dowolnej pozycji, - cztery wysokociśnieniowe lampy z parami metalu o mocy W każda zawieszone są pojedynczo umożliwiają swobodne regulowanie pozycji, - trzy wysięgniki ułatwiają ustawienie wieży i stabilizują ją, także na nierównym terenie i przy silnym wietrze, - przyczepa masztu oświetleniowego jest dopuszczona do ruchu drogowego na terenie UE i standardowo wyposażona w uchwyt kulowy, - maszty oświetleniowe nie wymagają uziemienia, dlatego szybko są gotowe do pracy. Łatwa dostępność, łatwa konserwacja Pozycja transportowa LTN 6LV Pozycja transportowa LTN 6L 4_5

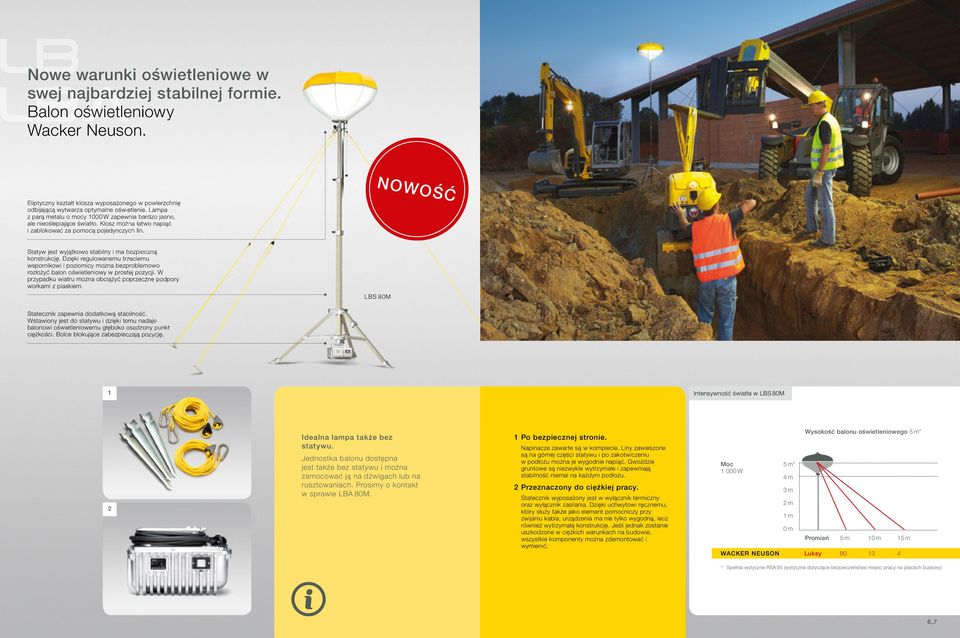

4 B BA Nowe warunki oświetleniowe w swej najbardziej stabilnej formie. Balon oświetleniowy Wacker Neuson. NOWOŚĆ Eliptyczny kształt klosza wyposażonego w powierzchnię odbijającą wytwarza optymalne oświetlenie. Lampa z parą metalu o mocy 1000 W zapewnia bardzo jasne, ale nieoślepiające światło. Klosz można łatwo napiąć i zablokować za pomocą pojedynczych lin. Statyw jest wyjątkowo stabilny i ma bezpieczną konstrukcję. Dzięki regulowanemu trzeciemu wspornikowi i poziomicy można bezproblemowo rozłożyć balon oświetleniowy w prostej pozycji. W przypadku wiatru można obciążyć poprzeczne podpory workami z piaskiem. LBS 80M Statecznik zapewnia dodatkową stabilność. Wstawiony jest do statywu i dzięki temu nadaje balonowi oświetleniowemu głęboko osadzony punkt ciężkości. Bolce blokujące zabezpieczają pozycję. 1 Intensywność światła w LBS 80M 2 Idealna lampa także bez statywu. Jednostka balonu dostępna jest także bez statywu i można zamocować ją na dźwigach lub na rusztowaniach. Prosimy o kontakt w sprawie LBA 80M. 1 Po bezpiecznej stronie. Napinacze zawarte są w komplecie. Liny zawieszone są na górnej części statywu i po zakotwiczeniu w podłożu można je wygodnie napiąć. Gwoździe gruntowe są niezwykle wytrzymałe i zapewniają stabilność niemal na każdym podłożu. 2 Przeznaczony do ciężkiej pracy. Statecznik wyposażony jest w wyłącznik termiczny oraz wyłącznik zasilania. Dzięki uchwytowi ręcznemu, który służy także jako element pomocniczy przy zwijaniu kabla, urządzenia ma nie tylko wygodną, lecz również wytrzymałą konstrukcję. Jeśli jednak zostanie uszkodzone w ciężkich warunkach na budowie, wszystkie komponenty można zdemontować i wymienić. Moc W 5 m* 4 m 3 m 2 m 1 m 0 m Wysokość balonu oświetleniowego 5 m* Promień 5 m 10 m 15 m WACKER NEUSON Luksy * Spełnia wytyczne RSA 95 (wytyczne dotyczące bezpieczeństwa miejsc pracy na placach budowy) 6_7

5 BM Pełen pakiet na potrzeby mobilnego oświetlenia. LBM marki Wacker Neuson. Mocne źródło światła z niezależnym zasilaniem energetycznym. LBM to połączenie źródła światła, statywu, generatora (GV 2500A) oraz przyczepy transportowej w praktycznej jednostce, która zawsze i wszędzie jest gotowa do użycia. Solidna, stabilna konstrukcja umożliwia pracę urządzenia nawet w ciężkich warunkach, również przy silnym wietrze. Bardzo jasne światło lampy z parą metalu przenika przez tekstylny klosz oraz ulega równomiernemu rozproszeniu w otoczeniu. Zapewnia światło bez efektu głębokich cieni. Prosta konstrukcja oraz korba do rozkładania statywu umożliwiają szybkie ustawienie systemu. W rozłożonej pozycji urządzenie osiąga wysokość ponad 3 m. Pozwala to na oświetlenie dużych powierzchni. Możliwość wymiany agregatu i zaadaptowania do specjalnych wymagań, np. do dodatkowego podłączenia różnych narzędzi elektrycznych. LBM 1 Bardzo wydajny agregat Wacker Neuson o długiej żywotności i dużym zbiornikiem do długiej pracy bez przerw na tankowanie. 8_9

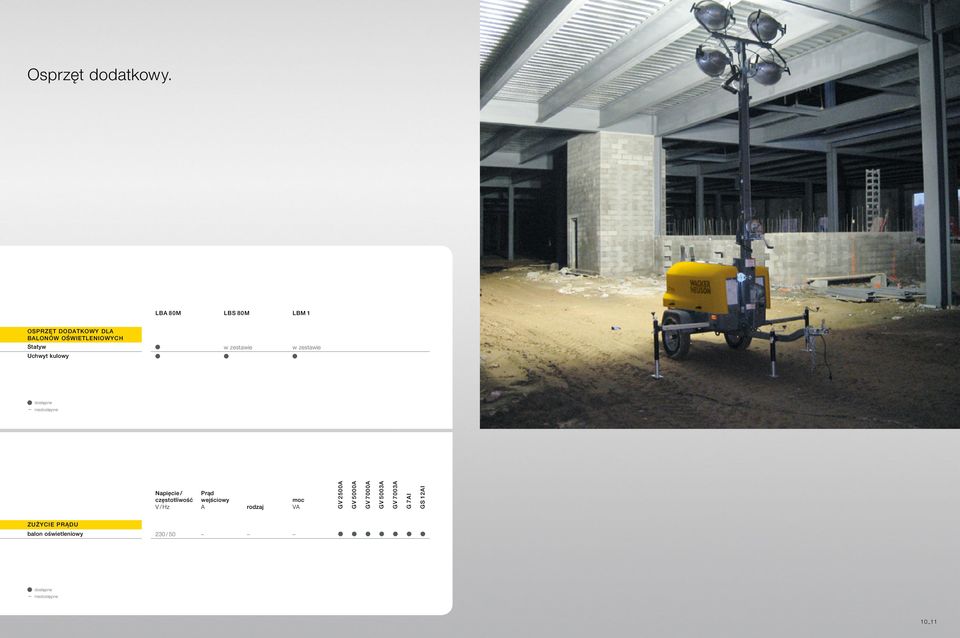

6 Osprzęt dodatkowy. LBA 80M LBS 80M LBM 1 OSPRZĘT DODATKOWY DLA BALONÓW OŚWIETLENIOWYCH Statyw w zestawie w zestawie Uchwyt kulowy dostępne niedostępne Napięcie / częstotliwość V / Hz Prąd wejściowy A rodzaj moc VA GV 2500A GV 5000A GV 7000A GV 5003A GV 7003A G 7AI GS 12AI ZUŻYCIE PRĄDU balon oświetleniowy 230 / 50 dostępne niedostępne 10_11

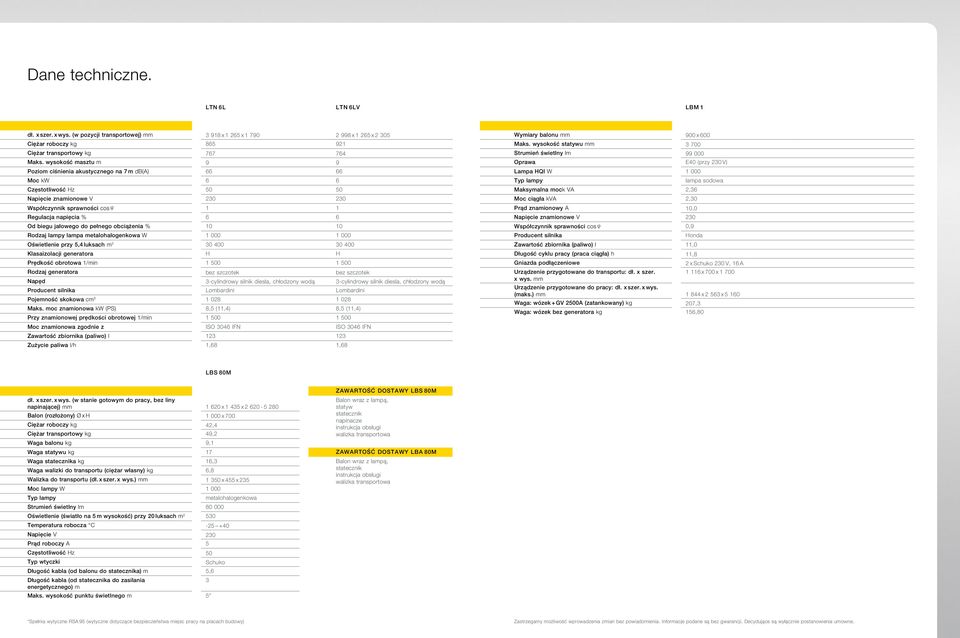

7 Dane techniczne. LTN 6L LTN 6LV LBM 1 dł. x szer. x wys. (w pozycji transportowej) mm x x x x Ciężar roboczy kg Ciężar transportowy kg Maks. wysokość masztu m 9 9 Poziom ciśnienia akustycznego na 7 m db(a) Moc kw 6 6 Częstotliwość Hz Napięcie znamionowe V Współczynnik sprawności cos φ 1 1 Regulacja napięcia % 6 6 Od biegu jałowego do pełnego obciążenia % Rodzaj lampy lampa metalohalogenkowa W Oświetlenie przy 5,4 luksach m Klasaizolacji generatora H H Prędkość obrotowa 1/min Rodzaj generatora bez szczotek bez szczotek Napęd 3-cylindrowy silnik diesla, chłodzony wodą 3-cylindrowy silnik diesla, chłodzony wodą Producent silnika Lombardini Lombardini Pojemność skokowa cm Maks. moc znamionowa kw (PS) 8,5 (11,4) 8,5 (11,4) Przy znamionowej prędkości obrotowej 1/min Moc znamionowa zgodnie z ISO 3046 IFN ISO 3046 IFN Zawartość zbiornika (paliwo) l Zużycie paliwa l/h 1,68 1,68 Wymiary balonu mm 900 x 600 Maks. wysokość statywu mm Strumień świetlny lm Oprawa E40 (przy 230 V) Lampa HQI W Typ lampy Maksymalna mock VA 2,36 Moc ciągła kva 2,30 Prąd znamionowy A 10,0 Napięcie znamionowe V 230 Współczynnik sprawności cos φ 0,9 Producent silnika lampa sodowa Honda Zawartość zbiornika (paliwo) l 11,0 Długość cyklu pracy (praca ciągła) h 11,8 Gniazda podłączeniowe Urządzenie przygotowane do transportu: dł. x szer. x wys. mm 2 x Schuko 230 V, 16 A x 700 x Urządzenie przygotowane do pracy: dł. x szer. x wys. (maks.) mm x x Waga: wózek + GV 2500A (zatankowany) kg 207,3 Waga: wózek bez generatora kg 156,80 LBS 80M dł. x szer. x wys. (w stanie gotowym do pracy, bez liny napinającej) mm x x Balon (rozłożony) Ø x H x 700 Ciężar roboczy kg 42,4 Ciężar transportowy kg 49,2 Waga balonu kg 9,1 Waga statywu kg 17 Waga statecznika kg 16,3 Waga walizki do transportu (ciężar własny) kg 6,8 Walizka do transportu (dł. x szer. x wys.) mm x 455 x 235 Moc lampy W Typ lampy metalohalogenkowa Strumień świetlny lm Oświetlenie (światło na 5 m wysokość) przy 20 luksach m Temperatura robocza C Napięcie V 230 Prąd roboczy A 5 Częstotliwość Hz 50 Typ wtyczki Schuko Długość kabla (od balonu do statecznika) m 5,6 Długość kabla (od statecznika do zasilania 3 energetycznego) m Maks. wysokość punktu świetlnego m 5* ZAWARTOŚĆ DOSTAWY LBS 80M Balon wraz z lampą, statyw statecznik napinacze instrukcja obsługi walizka transportowa ZAWARTOŚĆ DOSTAWY LBA 80M Balon wraz z lampą, statecznik instrukcja obsługi walizka transportowa *Spełnia wytyczne RSA 95 (wytyczne dotyczące bezpieczeństwa miejsc pracy na placach budowy) Zastrzegamy możliwość wprowadzenia zmian bez powiadomienia. Informacje podane są bez gwarancji. Decydujące są wyłącznie postanowienia umowne.

8 3 Korbach, Niemcy 5 Reichertshofen, Niemcy 2 Norton Shores, USA 6 Linz, Austria 1 Milwaukee, USA 7 Kragujevac, Serbia 4 Pfullendorf, Niemcy 8 Manila, Filipiny Produkcja na całym świecie. Serwis blisko klienta. Zawsze blisko klienta:

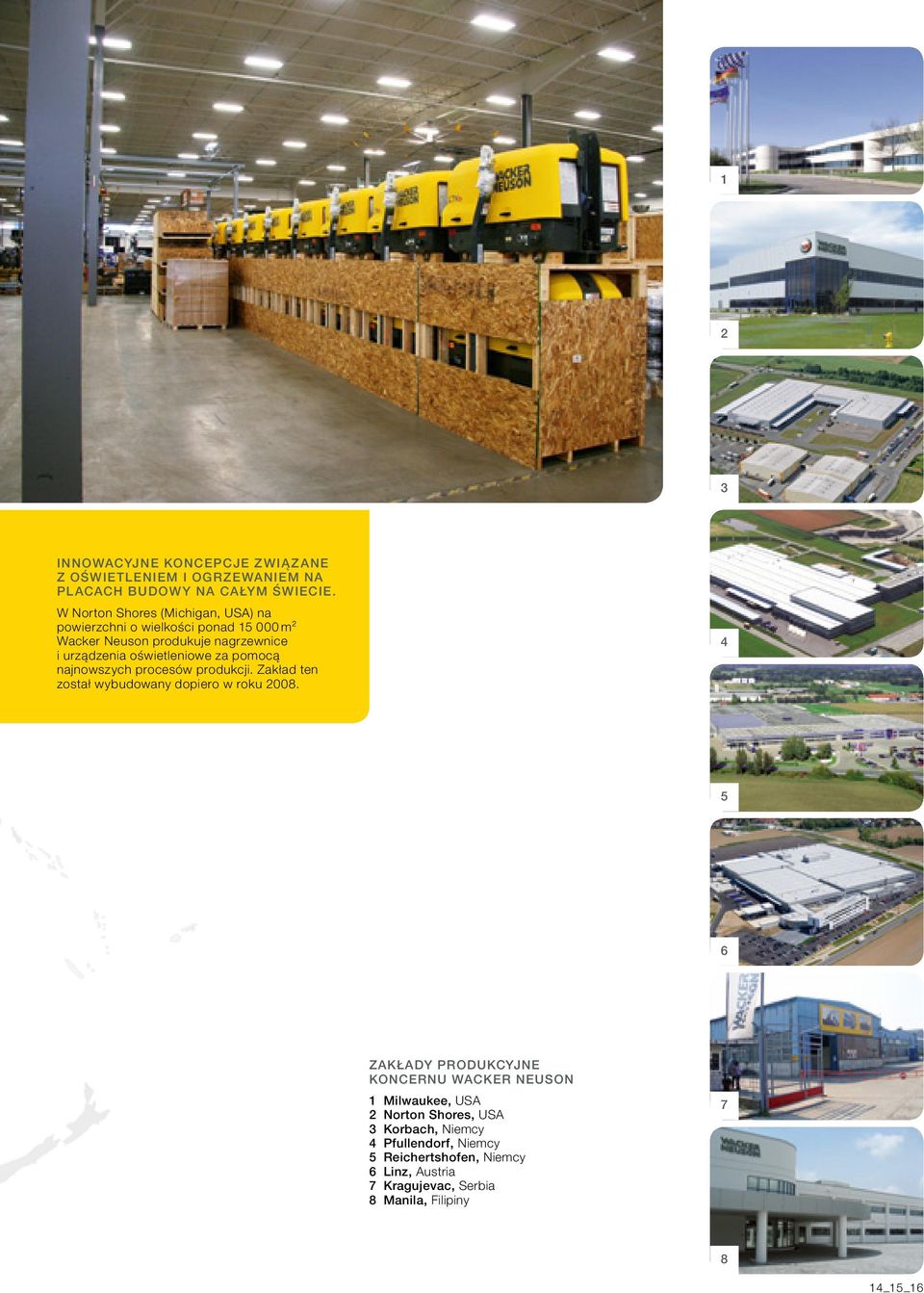

9 1 2 3 INNOWACYJNE KONCEPCJE ZWIĄZANE Z OŚWIETLENIEM I OGRZEWANIEM NA PLACACH BUDOWY NA CAŁYM ŚWIECIE. W Norton Shores (Michigan, USA) na powierzchni o wielkości ponad m² Wacker Neuson produkuje nagrzewnice i urządzenia oświetleniowe za pomocą najnowszych procesów produkcji. Zakład ten został wybudowany dopiero w roku ZAKŁADY PRODUKCYJNE KONCERNU WACKER NEUSON 1 Milwaukee, USA 2 Norton Shores, USA 3 Korbach, Niemcy 4 Pfullendorf, Niemcy 5 Reichertshofen, Niemcy 6 Linz, Austria 7 Kragujevac, Serbia 8 Manila, Filipiny _15_16

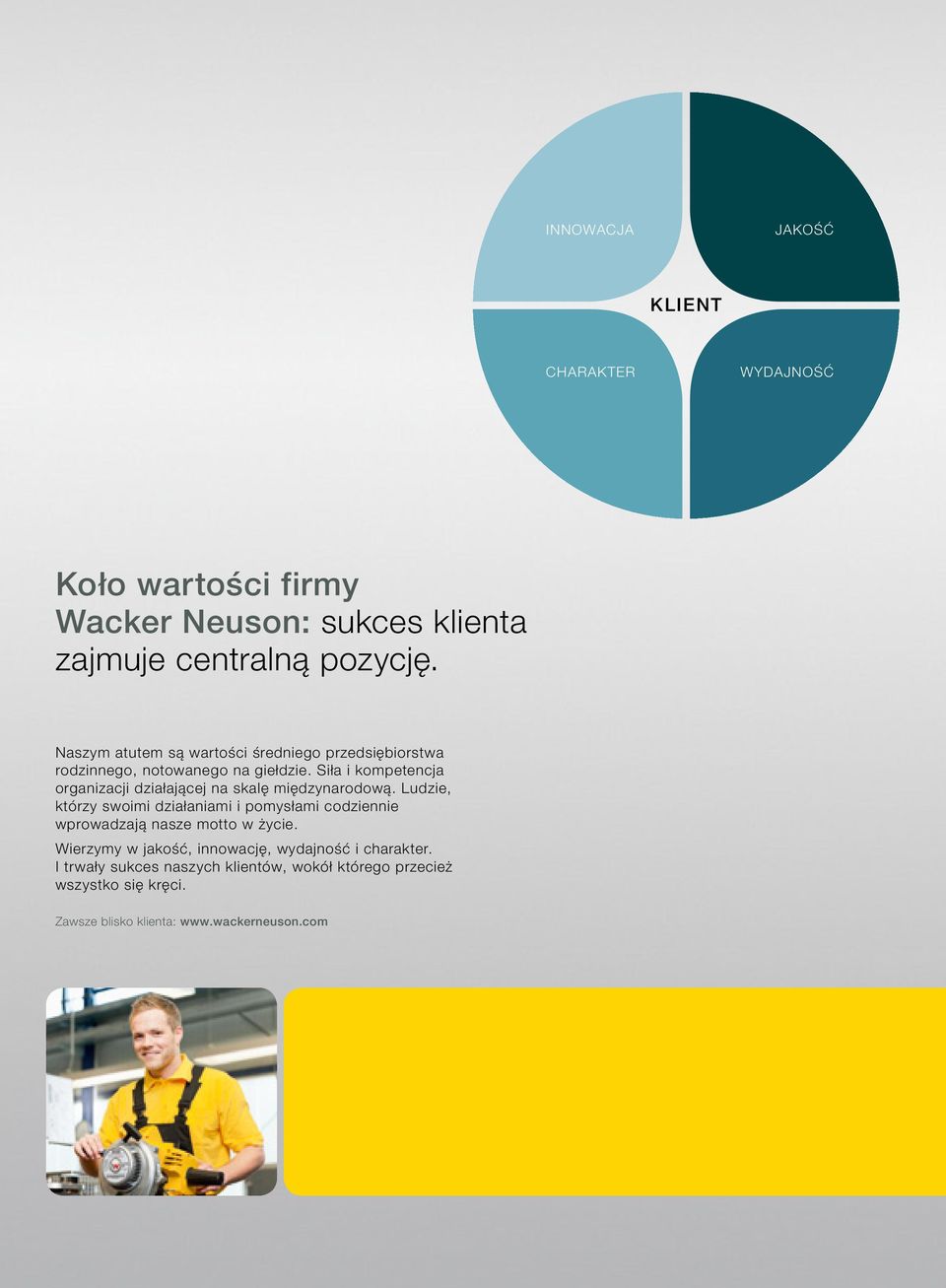

10 INNOWACJA JAKOŚĆ KLIENT CHARAKTER WYDAJNOŚĆ Koło wartości firmy Wacker Neuson: sukces klienta zajmuje centralną pozycję. Naszym atutem są wartości średniego przedsiębiorstwa rodzinnego, notowanego na giełdzie. Siła i kompetencja organizacji działającej na skalę międzynarodową. Ludzie, którzy swoimi działaniami i pomysłami codziennie wprowadzają nasze motto w życie. Wierzymy w jakość, innowację, wydajność i charakter. I trwały sukces naszych klientów, wokół którego przecież wszystko się kręci. Zawsze blisko klienta:
