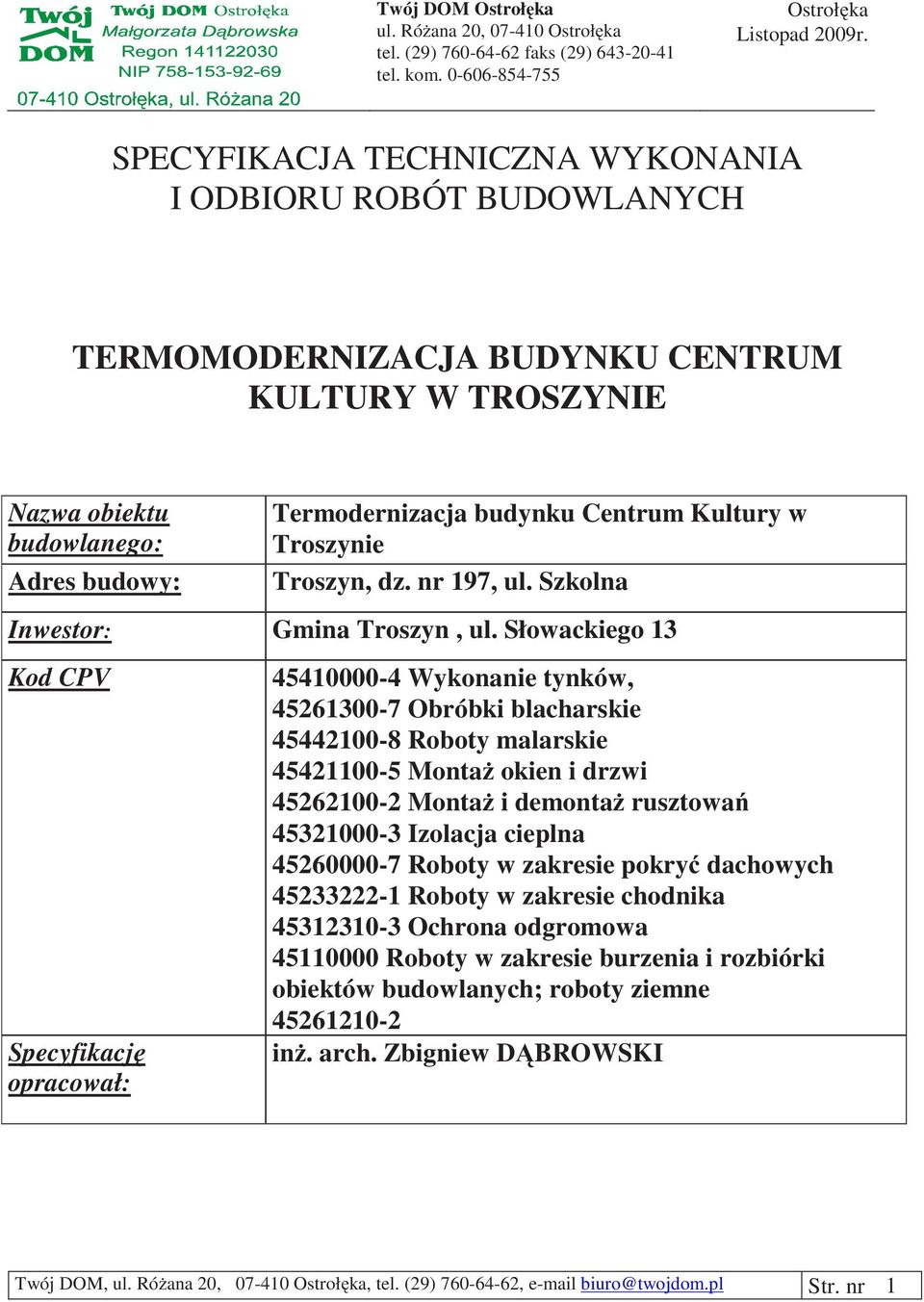

1 Twój DOM Ostrołęka ul. Różana 20, Ostrołęka tel. (29) faks (29) tel. kom Ostrołęka Listopad 2009r. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH TERMOMODERNIZACJA BUDYNKU CENTRUM KULTURY W TROSZYNIE Nazwa obiektu budowlanego: Adres budowy: Termodernizacja budynku Centrum Kultury w Troszynie Troszyn, dz. nr 197, ul. Szkolna Inwestor: Gmina Troszyn, ul. Słowackiego 13 Kod CPV Specyfikację opracował: Wykonanie tynków, Obróbki blacharskie Roboty malarskie Montaż okien i drzwi Montaż i demontaż rusztowań Izolacja cieplna Roboty w zakresie pokryć dachowych Roboty w zakresie chodnika Ochrona odgromowa Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne inż. arch. Zbigniew DĄBROWSKI Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 1

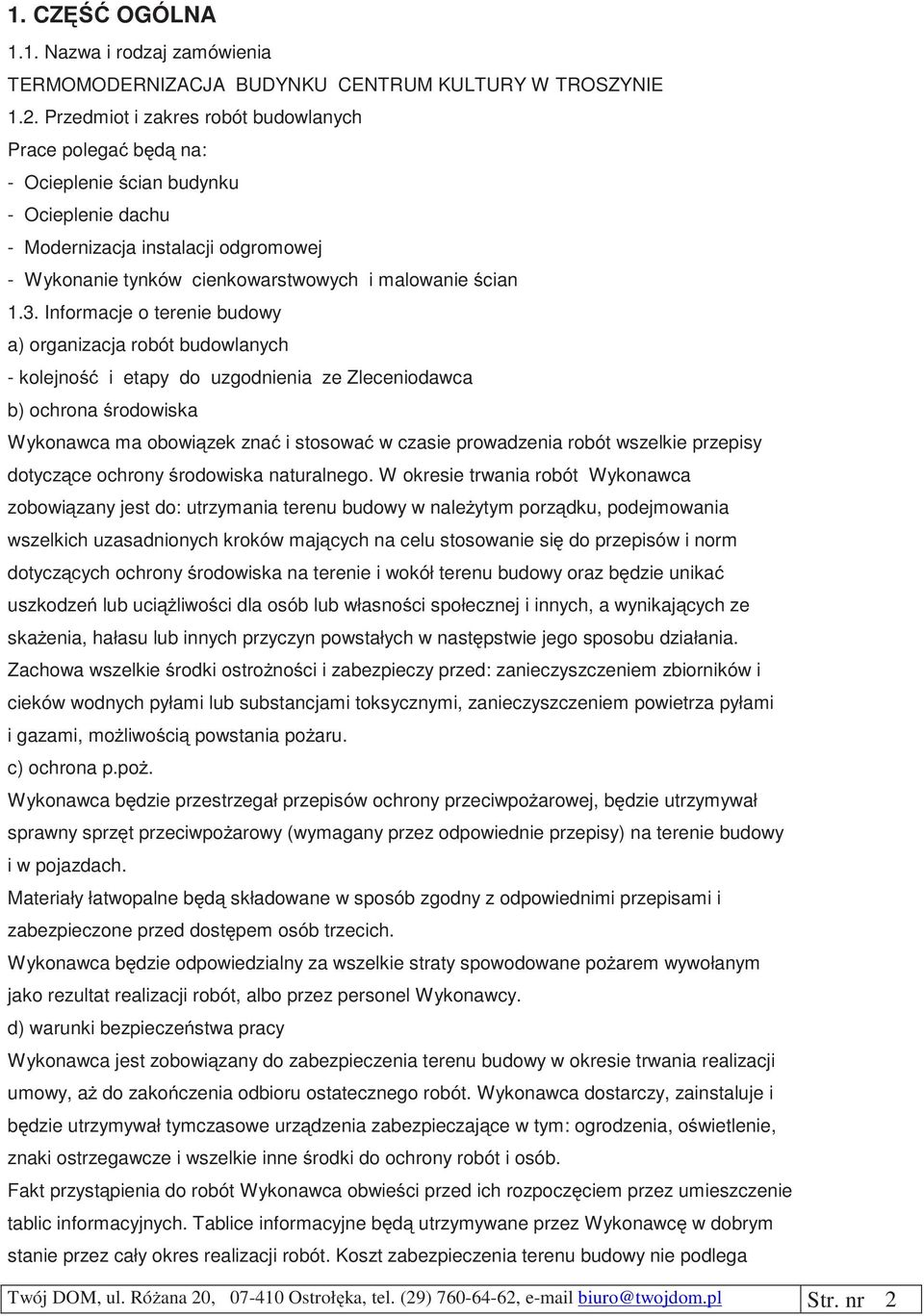

2 1. CZĘŚĆ OGÓLNA 1.1. Nazwa i rodzaj zamówienia TERMOMODERNIZACJA BUDYNKU CENTRUM KULTURY W TROSZYNIE 1.2. Przedmiot i zakres robót budowlanych Prace polegać będą na: - Ocieplenie ścian budynku - Ocieplenie dachu - Modernizacja instalacji odgromowej - Wykonanie tynków cienkowarstwowych i malowanie ścian 1.3. Informacje o terenie budowy a) organizacja robót budowlanych - kolejność i etapy do uzgodnienia ze Zleceniodawca b) ochrona środowiska Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania robót Wykonawca zobowiązany jest do: utrzymania terenu budowy w należytym porządku, podejmowania wszelkich uzasadnionych kroków mających na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej i innych, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Zachowa wszelkie środki ostrożności i zabezpieczy przed: zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, zanieczyszczeniem powietrza pyłami i gazami, możliwością powstania pożaru. c) ochrona p.poż. Wykonawca będzie przestrzegał przepisów ochrony przeciwpożarowej, będzie utrzymywał sprawny sprzęt przeciwpożarowy (wymagany przez odpowiednie przepisy) na terenie budowy i w pojazdach. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót, albo przez personel Wykonawcy. d) warunki bezpieczeństwa pracy Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji umowy, aż do zakończenia odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywał tymczasowe urządzenia zabezpieczające w tym: ogrodzenia, oświetlenie, znaki ostrzegawcze i wszelkie inne środki do ochrony robót i osób. Fakt przystąpienia do robót Wykonawca obwieści przed ich rozpoczęciem przez umieszczenie tablic informacyjnych. Tablice informacyjne będą utrzymywane przez Wykonawcę w dobrym stanie przez cały okres realizacji robót. Koszt zabezpieczenia terenu budowy nie podlega Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 2

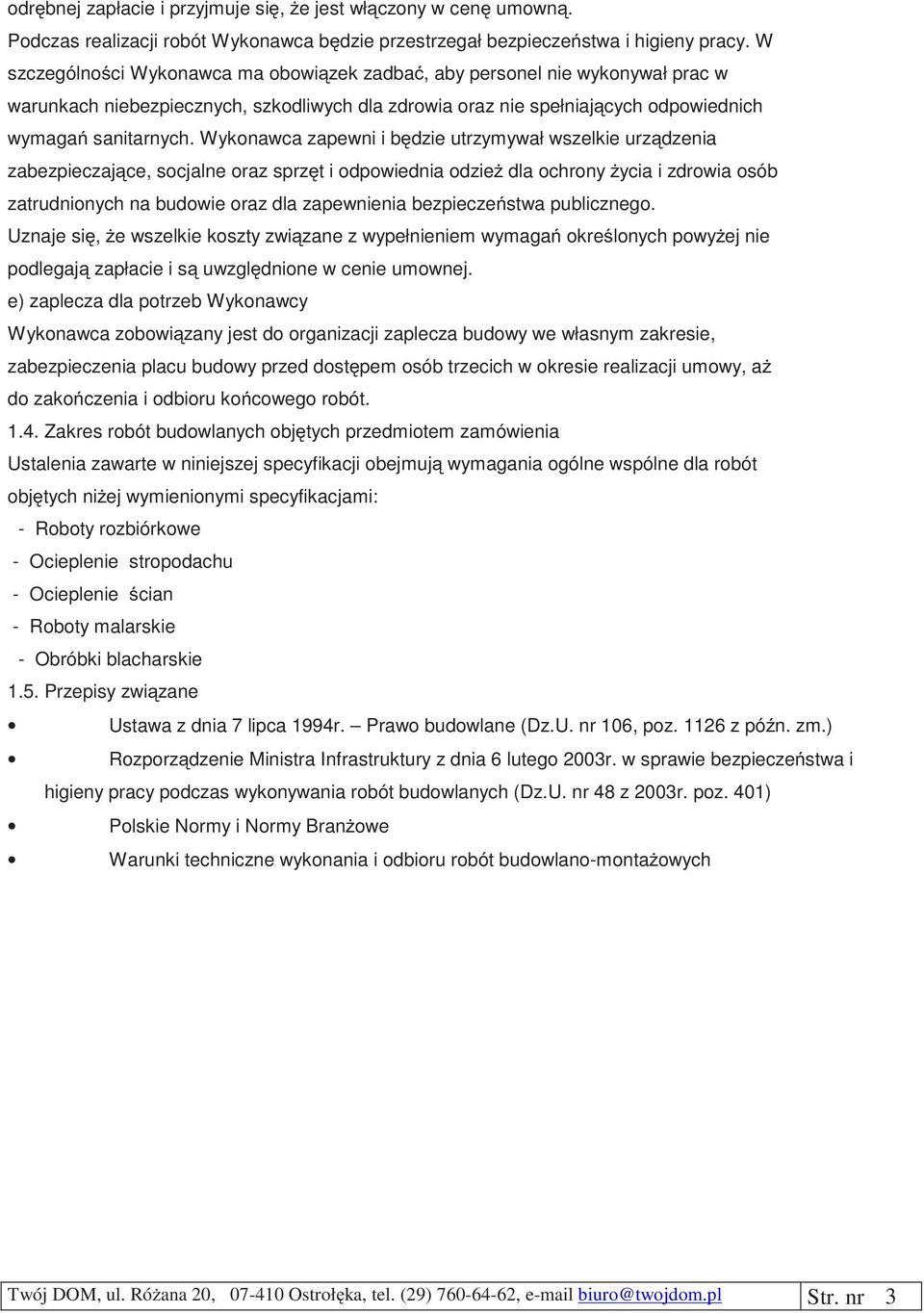

3 odrębnej zapłacie i przyjmuje się, że jest włączony w cenę umowną. Podczas realizacji robót Wykonawca będzie przestrzegał bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał prac w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednia odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają zapłacie i są uwzględnione w cenie umownej. e) zaplecza dla potrzeb Wykonawcy Wykonawca zobowiązany jest do organizacji zaplecza budowy we własnym zakresie, zabezpieczenia placu budowy przed dostępem osób trzecich w okresie realizacji umowy, aż do zakończenia i odbioru końcowego robót Zakres robót budowlanych objętych przedmiotem zamówienia Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania ogólne wspólne dla robót objętych niżej wymienionymi specyfikacjami: - Roboty rozbiórkowe - Ocieplenie stropodachu - Ocieplenie ścian - Roboty malarskie - Obróbki blacharskie 1.5. Przepisy związane Ustawa z dnia 7 lipca 1994r. Prawo budowlane (Dz.U. nr 106, poz z późn. zm.) Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. nr 48 z 2003r. poz. 401) Polskie Normy i Normy Branżowe Warunki techniczne wykonania i odbioru robót budowlano-montażowych Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 3

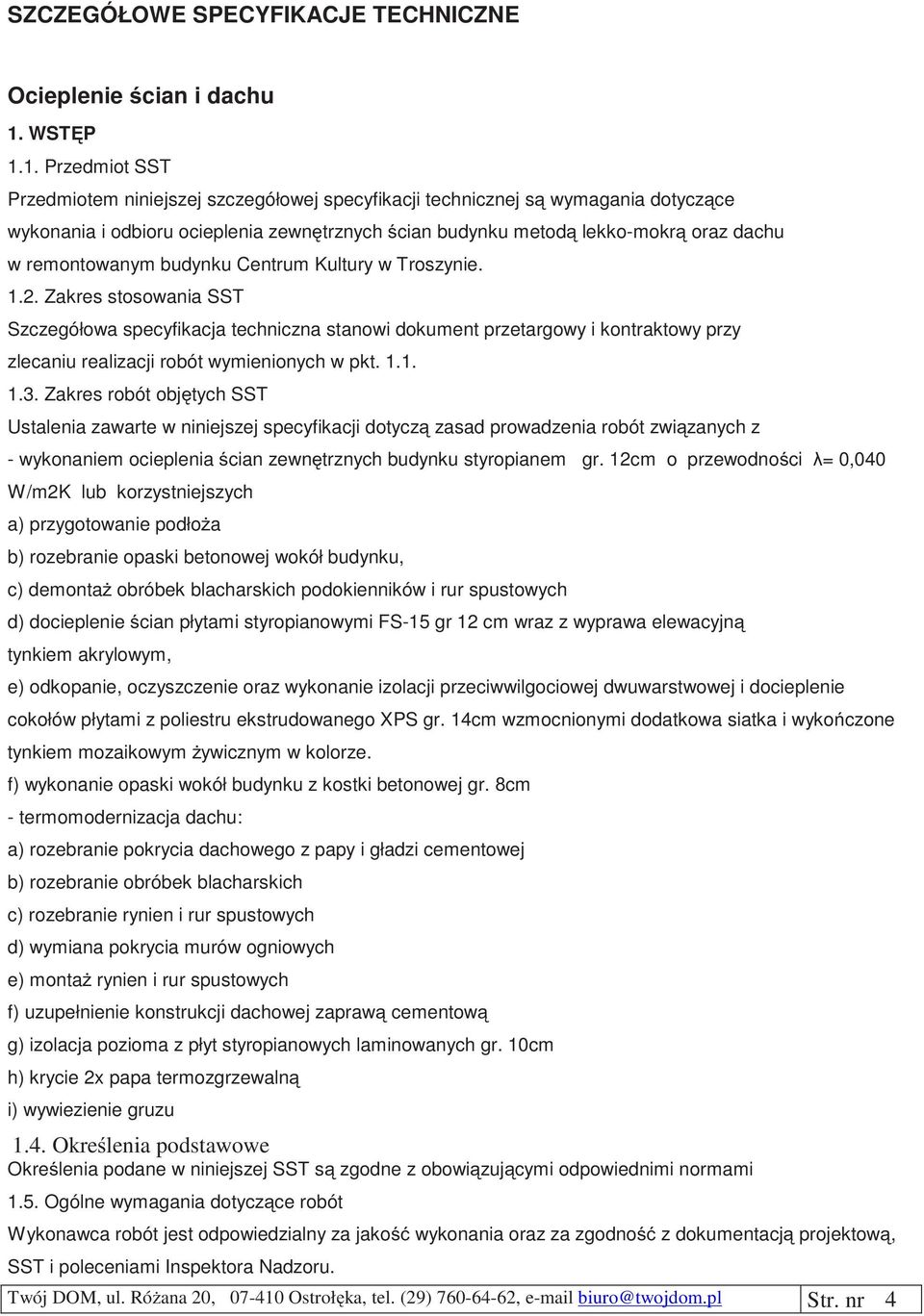

4 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE Ocieplenie ścian i dachu 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru ocieplenia zewnętrznych ścian budynku metodą lekko-mokrą oraz dachu w remontowanym budynku Centrum Kultury w Troszynie Zakres stosowania SST Szczegółowa specyfikacja techniczna stanowi dokument przetargowy i kontraktowy przy zlecaniu realizacji robót wymienionych w pkt Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z - wykonaniem ocieplenia ścian zewnętrznych budynku styropianem gr. 12cm o przewodności λ= 0,040 W/m2K lub korzystniejszych a) przygotowanie podłoża b) rozebranie opaski betonowej wokół budynku, c) demontaż obróbek blacharskich podokienników i rur spustowych d) docieplenie ścian płytami styropianowymi FS-15 gr 12 cm wraz z wyprawa elewacyjną tynkiem akrylowym, e) odkopanie, oczyszczenie oraz wykonanie izolacji przeciwwilgociowej dwuwarstwowej i docieplenie cokołów płytami z poliestru ekstrudowanego XPS gr. 14cm wzmocnionymi dodatkowa siatka i wykończone tynkiem mozaikowym żywicznym w kolorze. f) wykonanie opaski wokół budynku z kostki betonowej gr. 8cm - termomodernizacja dachu: a) rozebranie pokrycia dachowego z papy i gładzi cementowej b) rozebranie obróbek blacharskich c) rozebranie rynien i rur spustowych d) wymiana pokrycia murów ogniowych e) montaż rynien i rur spustowych f) uzupełnienie konstrukcji dachowej zaprawą cementową g) izolacja pozioma z płyt styropianowych laminowanych gr. 10cm h) krycie 2x papa termozgrzewalną i) wywiezienie gruzu 1.4. Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami 1.5. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami Inspektora Nadzoru. Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 4

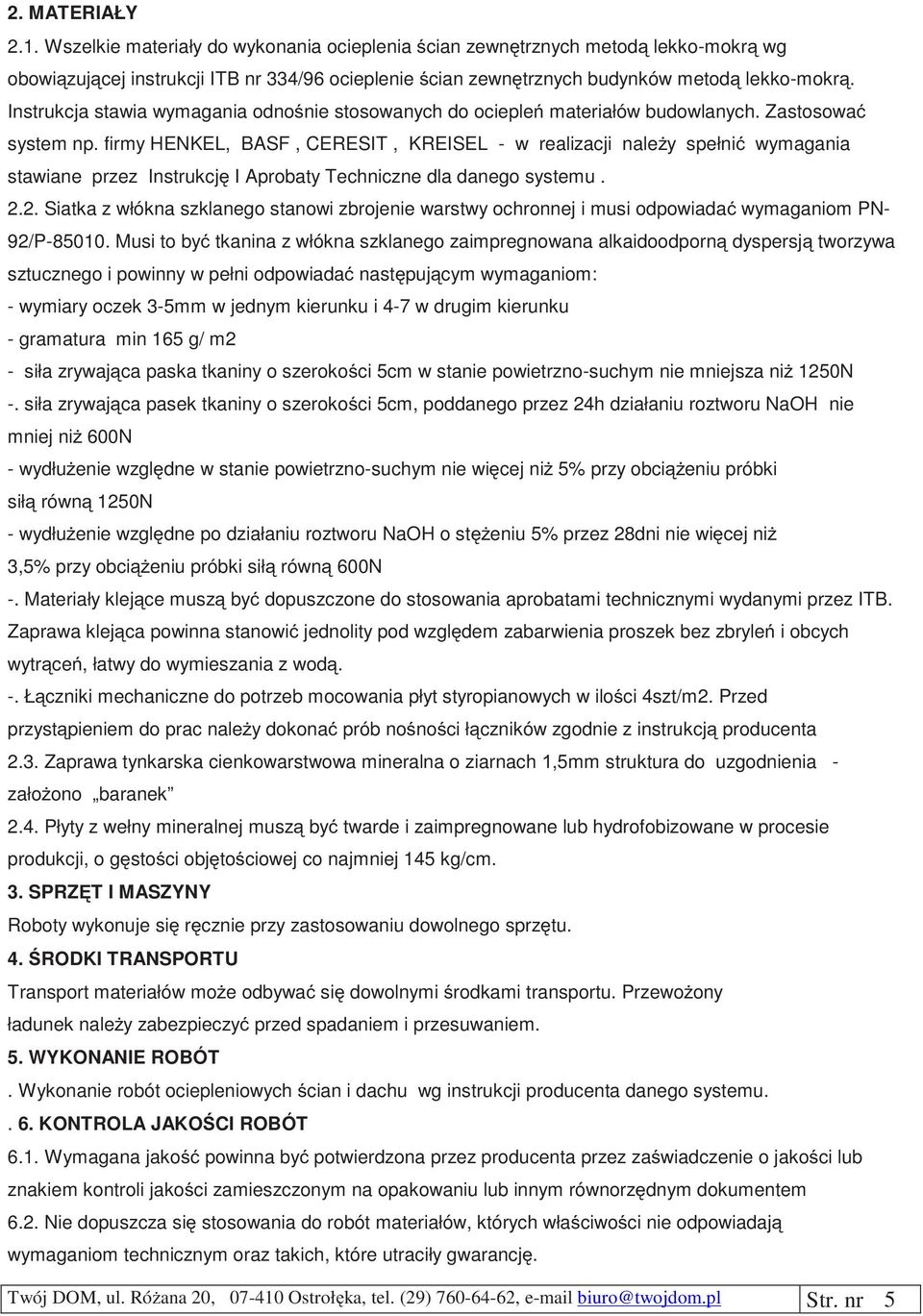

5 2. MATERIAŁY 2.1. Wszelkie materiały do wykonania ocieplenia ścian zewnętrznych metodą lekko-mokrą wg obowiązującej instrukcji ITB nr 334/96 ocieplenie ścian zewnętrznych budynków metodą lekko-mokrą. Instrukcja stawia wymagania odnośnie stosowanych do ociepleń materiałów budowlanych. Zastosować system np. firmy HENKEL, BASF, CERESIT, KREISEL - w realizacji należy spełnić wymagania stawiane przez Instrukcję I Aprobaty Techniczne dla danego systemu Siatka z włókna szklanego stanowi zbrojenie warstwy ochronnej i musi odpowiadać wymaganiom PN- 92/P Musi to być tkanina z włókna szklanego zaimpregnowana alkaidoodporną dyspersją tworzywa sztucznego i powinny w pełni odpowiadać następującym wymaganiom: - wymiary oczek 3-5mm w jednym kierunku i 4-7 w drugim kierunku - gramatura min 165 g/ m2 - siła zrywająca paska tkaniny o szerokości 5cm w stanie powietrzno-suchym nie mniejsza niż 1250N -. siła zrywająca pasek tkaniny o szerokości 5cm, poddanego przez 24h działaniu roztworu NaOH nie mniej niż 600N - wydłużenie względne w stanie powietrzno-suchym nie więcej niż 5% przy obciążeniu próbki siłą równą 1250N - wydłużenie względne po działaniu roztworu NaOH o stężeniu 5% przez 28dni nie więcej niż 3,5% przy obciążeniu próbki siłą równą 600N -. Materiały klejące muszą być dopuszczone do stosowania aprobatami technicznymi wydanymi przez ITB. Zaprawa klejąca powinna stanowić jednolity pod względem zabarwienia proszek bez zbryleń i obcych wytrąceń, łatwy do wymieszania z wodą. -. Łączniki mechaniczne do potrzeb mocowania płyt styropianowych w ilości 4szt/m2. Przed przystąpieniem do prac należy dokonać prób nośności łączników zgodnie z instrukcją producenta 2.3. Zaprawa tynkarska cienkowarstwowa mineralna o ziarnach 1,5mm struktura do uzgodnienia - założono baranek 2.4. Płyty z wełny mineralnej muszą być twarde i zaimpregnowane lub hydrofobizowane w procesie produkcji, o gęstości objętościowej co najmniej 145 kg/cm. 3. SPRZĘT I MASZYNY Roboty wykonuje się ręcznie przy zastosowaniu dowolnego sprzętu. 4. ŚRODKI TRANSPORTU Transport materiałów może odbywać się dowolnymi środkami transportu. Przewożony ładunek należy zabezpieczyć przed spadaniem i przesuwaniem. 5. WYKONANIE ROBÓT. Wykonanie robót ociepleniowych ścian i dachu wg instrukcji producenta danego systemu.. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Wymagana jakość powinna być potwierdzona przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równorzędnym dokumentem 6.2. Nie dopuszcza się stosowania do robót materiałów, których właściwości nie odpowiadają wymaganiom technicznym oraz takich, które utraciły gwarancję. Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 5

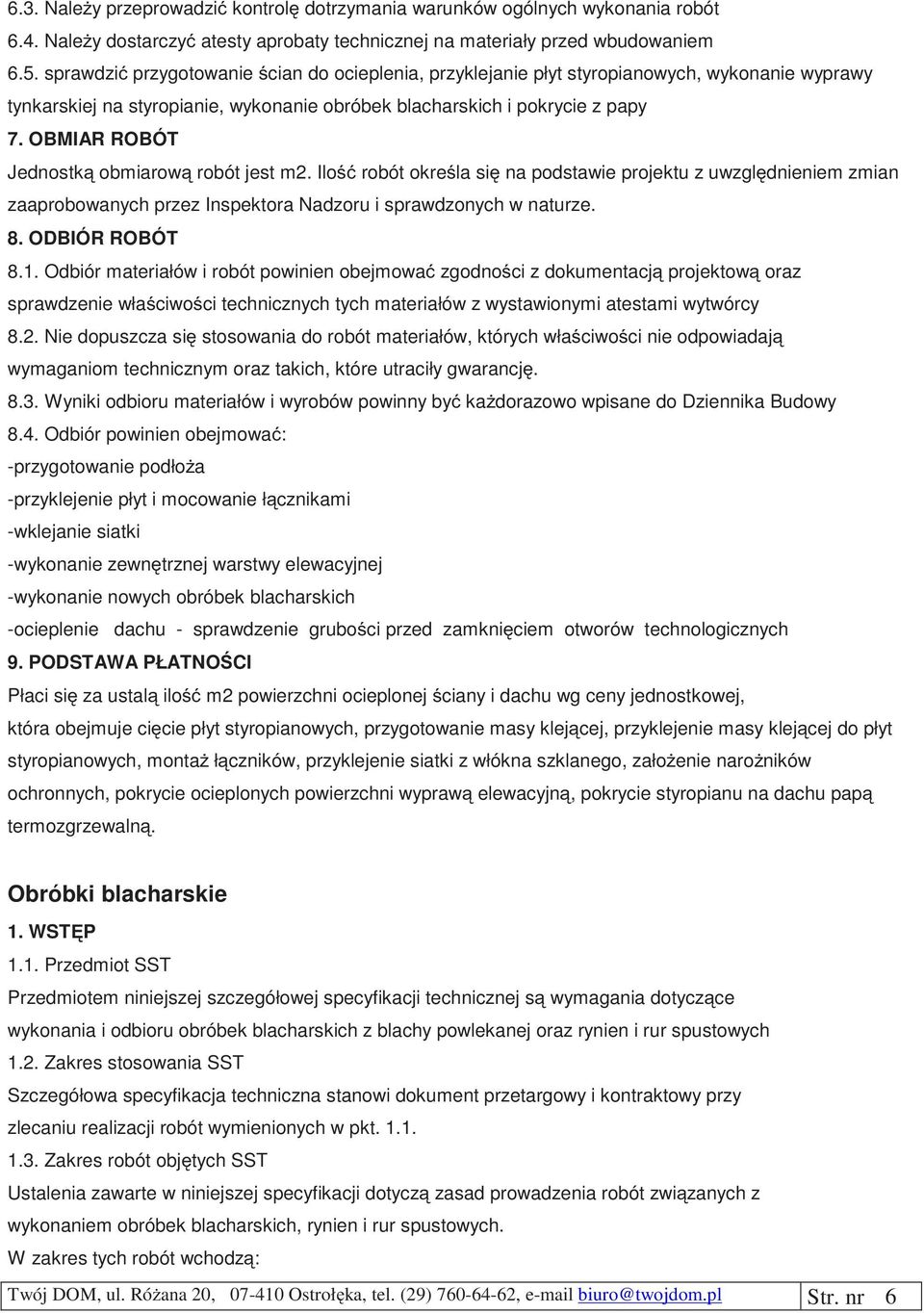

6 6.3. Należy przeprowadzić kontrolę dotrzymania warunków ogólnych wykonania robót 6.4. Należy dostarczyć atesty aprobaty technicznej na materiały przed wbudowaniem 6.5. sprawdzić przygotowanie ścian do ocieplenia, przyklejanie płyt styropianowych, wykonanie wyprawy tynkarskiej na styropianie, wykonanie obróbek blacharskich i pokrycie z papy 7. OBMIAR ROBÓT Jednostką obmiarową robót jest m2. Ilość robót określa się na podstawie projektu z uwzględnieniem zmian zaaprobowanych przez Inspektora Nadzoru i sprawdzonych w naturze. 8. ODBIÓR ROBÓT 8.1. Odbiór materiałów i robót powinien obejmować zgodności z dokumentacją projektową oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi atestami wytwórcy 8.2. Nie dopuszcza się stosowania do robót materiałów, których właściwości nie odpowiadają wymaganiom technicznym oraz takich, które utraciły gwarancję Wyniki odbioru materiałów i wyrobów powinny być każdorazowo wpisane do Dziennika Budowy 8.4. Odbiór powinien obejmować: -przygotowanie podłoża -przyklejenie płyt i mocowanie łącznikami -wklejanie siatki -wykonanie zewnętrznej warstwy elewacyjnej -wykonanie nowych obróbek blacharskich -ocieplenie dachu - sprawdzenie grubości przed zamknięciem otworów technologicznych 9. PODSTAWA PŁATNOŚCI Płaci się za ustalą ilość m2 powierzchni ocieplonej ściany i dachu wg ceny jednostkowej, która obejmuje cięcie płyt styropianowych, przygotowanie masy klejącej, przyklejenie masy klejącej do płyt styropianowych, montaż łączników, przyklejenie siatki z włókna szklanego, założenie narożników ochronnych, pokrycie ocieplonych powierzchni wyprawą elewacyjną, pokrycie styropianu na dachu papą termozgrzewalną. Obróbki blacharskie 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru obróbek blacharskich z blachy powlekanej oraz rynien i rur spustowych 1.2. Zakres stosowania SST Szczegółowa specyfikacja techniczna stanowi dokument przetargowy i kontraktowy przy zlecaniu realizacji robót wymienionych w pkt Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem obróbek blacharskich, rynien i rur spustowych. W zakres tych robót wchodzą: Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 6

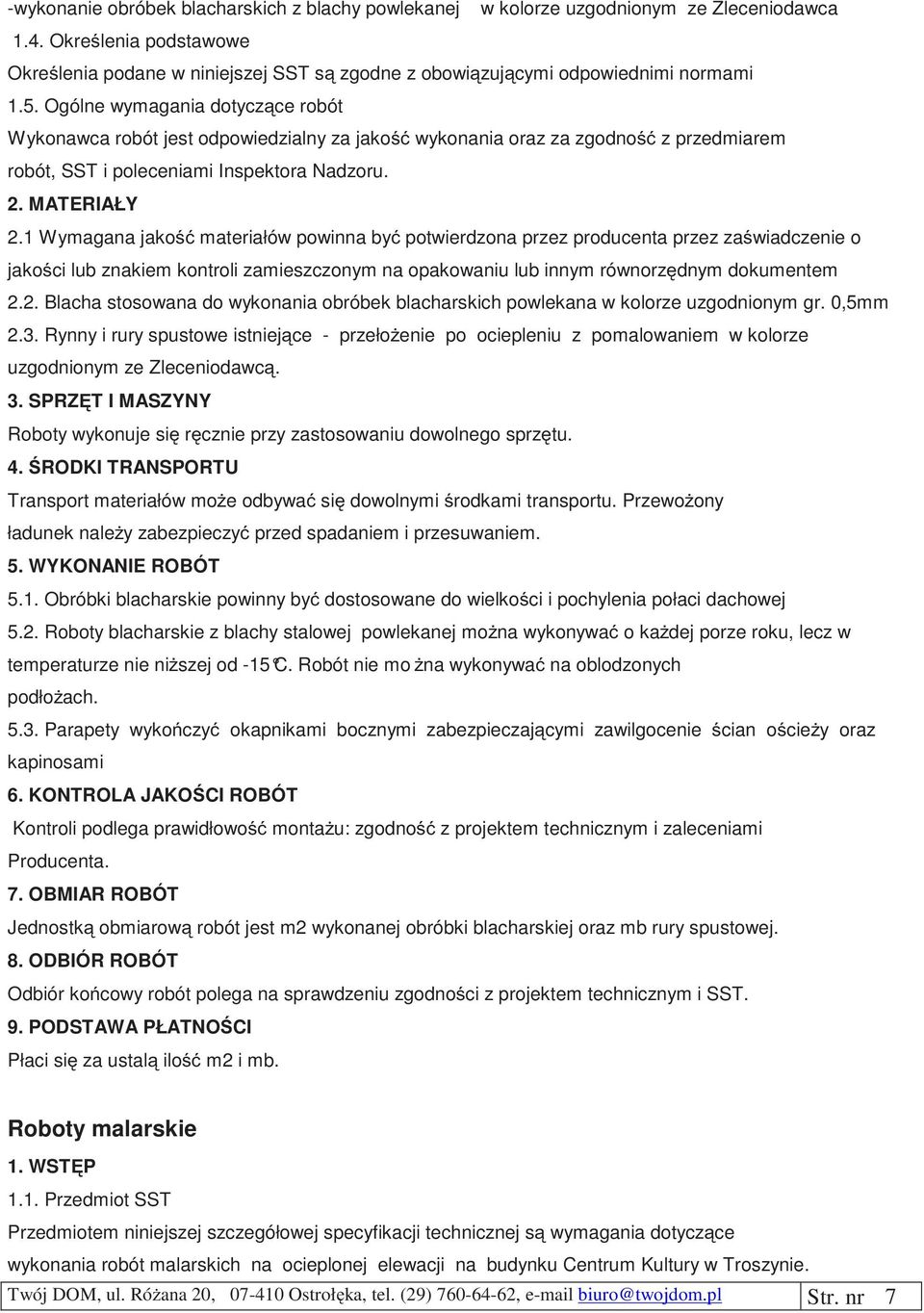

7 -wykonanie obróbek blacharskich z blachy powlekanej w kolorze uzgodnionym ze Zleceniodawca 1.4. Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami 1.5. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania oraz za zgodność z przedmiarem robót, SST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY 2.1 Wymagana jakość materiałów powinna być potwierdzona przez producenta przez zaświadczenie o jakości lub znakiem kontroli zamieszczonym na opakowaniu lub innym równorzędnym dokumentem 2.2. Blacha stosowana do wykonania obróbek blacharskich powlekana w kolorze uzgodnionym gr. 0,5mm 2.3. Rynny i rury spustowe istniejące - przełożenie po ociepleniu z pomalowaniem w kolorze uzgodnionym ze Zleceniodawcą. 3. SPRZĘT I MASZYNY Roboty wykonuje się ręcznie przy zastosowaniu dowolnego sprzętu. 4. ŚRODKI TRANSPORTU Transport materiałów może odbywać się dowolnymi środkami transportu. Przewożony ładunek należy zabezpieczyć przed spadaniem i przesuwaniem. 5. WYKONANIE ROBÓT 5.1. Obróbki blacharskie powinny być dostosowane do wielkości i pochylenia połaci dachowej 5.2. Roboty blacharskie z blachy stalowej powlekanej można wykonywać o każdej porze roku, lecz w temperaturze nie niższej od -15 C. Robót nie mo żna wykonywać na oblodzonych podłożach Parapety wykończyć okapnikami bocznymi zabezpieczającymi zawilgocenie ścian ościeży oraz kapinosami 6. KONTROLA JAKOŚCI ROBÓT Kontroli podlega prawidłowość montażu: zgodność z projektem technicznym i zaleceniami Producenta. 7. OBMIAR ROBÓT Jednostką obmiarową robót jest m2 wykonanej obróbki blacharskiej oraz mb rury spustowej. 8. ODBIÓR ROBÓT Odbiór końcowy robót polega na sprawdzeniu zgodności z projektem technicznym i SST. 9. PODSTAWA PŁATNOŚCI Płaci się za ustalą ilość m2 i mb. Roboty malarskie 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania robót malarskich na ocieplonej elewacji na budynku Centrum Kultury w Troszynie. Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 7

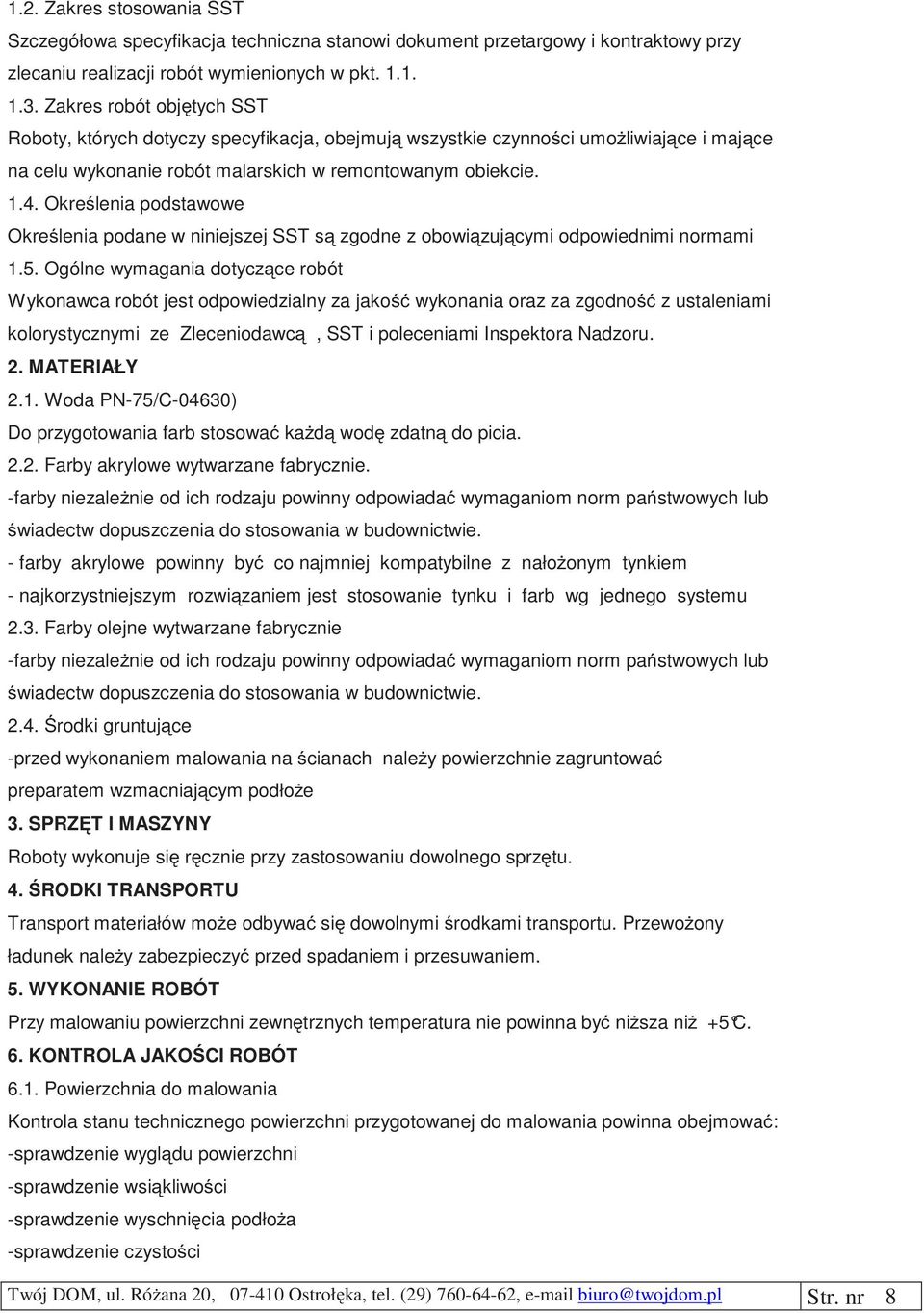

8 1.2. Zakres stosowania SST Szczegółowa specyfikacja techniczna stanowi dokument przetargowy i kontraktowy przy zlecaniu realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót malarskich w remontowanym obiekcie Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami 1.5. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania oraz za zgodność z ustaleniami kolorystycznymi ze Zleceniodawcą, SST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY 2.1. Woda PN-75/C-04630) Do przygotowania farb stosować każdą wodę zdatną do picia Farby akrylowe wytwarzane fabrycznie. -farby niezależnie od ich rodzaju powinny odpowiadać wymaganiom norm państwowych lub świadectw dopuszczenia do stosowania w budownictwie. - farby akrylowe powinny być co najmniej kompatybilne z nałożonym tynkiem - najkorzystniejszym rozwiązaniem jest stosowanie tynku i farb wg jednego systemu 2.3. Farby olejne wytwarzane fabrycznie -farby niezależnie od ich rodzaju powinny odpowiadać wymaganiom norm państwowych lub świadectw dopuszczenia do stosowania w budownictwie Środki gruntujące -przed wykonaniem malowania na ścianach należy powierzchnie zagruntować preparatem wzmacniającym podłoże 3. SPRZĘT I MASZYNY Roboty wykonuje się ręcznie przy zastosowaniu dowolnego sprzętu. 4. ŚRODKI TRANSPORTU Transport materiałów może odbywać się dowolnymi środkami transportu. Przewożony ładunek należy zabezpieczyć przed spadaniem i przesuwaniem. 5. WYKONANIE ROBÓT Przy malowaniu powierzchni zewnętrznych temperatura nie powinna być niższa niż +5 C. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Powierzchnia do malowania Kontrola stanu technicznego powierzchni przygotowanej do malowania powinna obejmować: -sprawdzenie wyglądu powierzchni -sprawdzenie wsiąkliwości -sprawdzenie wyschnięcia podłoża -sprawdzenie czystości Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 8

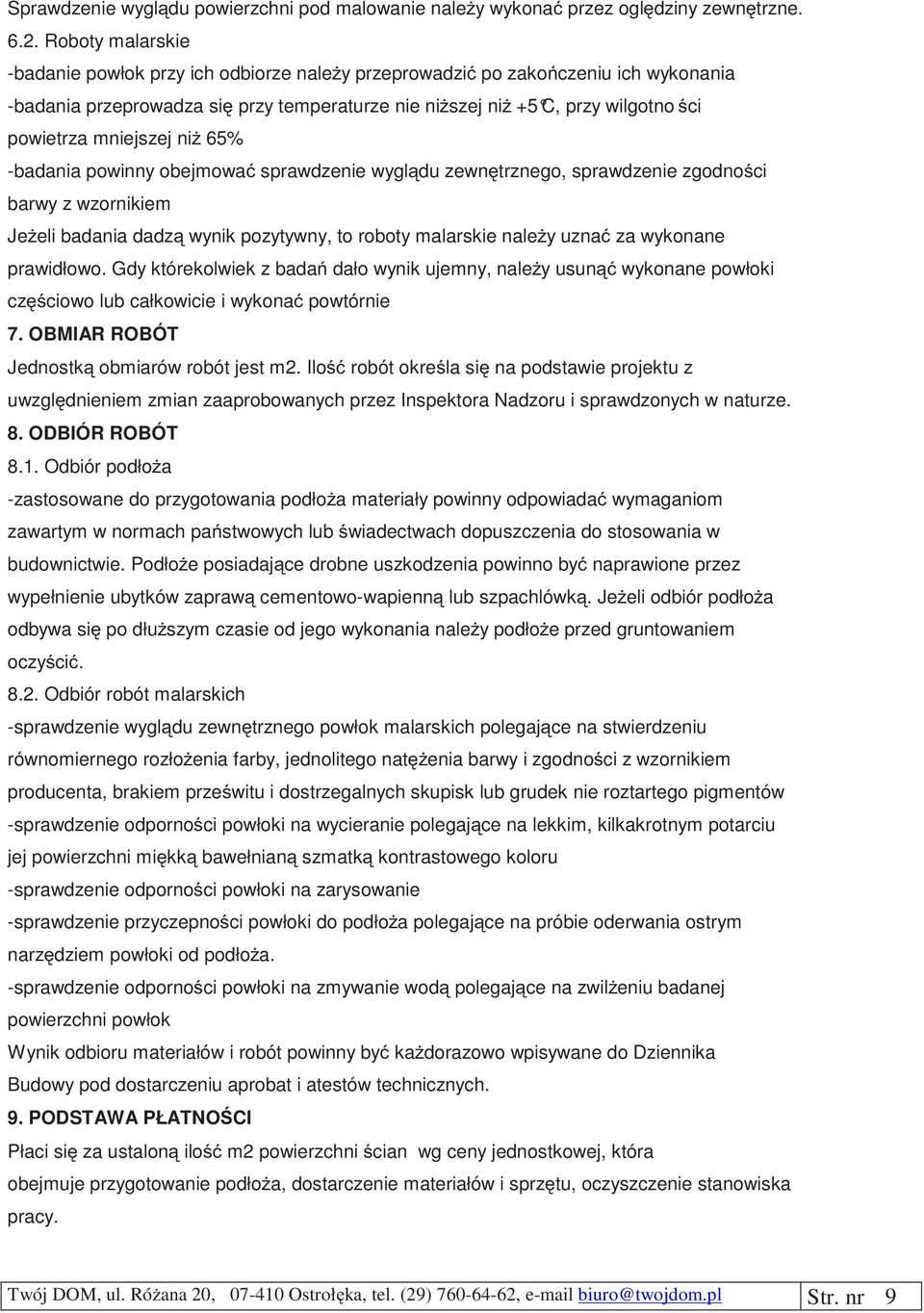

9 Sprawdzenie wyglądu powierzchni pod malowanie należy wykonać przez oględziny zewnętrzne Roboty malarskie -badanie powłok przy ich odbiorze należy przeprowadzić po zakończeniu ich wykonania -badania przeprowadza się przy temperaturze nie niższej niż +5 C, przy wilgotno ści powietrza mniejszej niż 65% -badania powinny obejmować sprawdzenie wyglądu zewnętrznego, sprawdzenie zgodności barwy z wzornikiem Jeżeli badania dadzą wynik pozytywny, to roboty malarskie należy uznać za wykonane prawidłowo. Gdy którekolwiek z badań dało wynik ujemny, należy usunąć wykonane powłoki częściowo lub całkowicie i wykonać powtórnie 7. OBMIAR ROBÓT Jednostką obmiarów robót jest m2. Ilość robót określa się na podstawie projektu z uwzględnieniem zmian zaaprobowanych przez Inspektora Nadzoru i sprawdzonych w naturze. 8. ODBIÓR ROBÓT 8.1. Odbiór podłoża -zastosowane do przygotowania podłoża materiały powinny odpowiadać wymaganiom zawartym w normach państwowych lub świadectwach dopuszczenia do stosowania w budownictwie. Podłoże posiadające drobne uszkodzenia powinno być naprawione przez wypełnienie ubytków zaprawą cementowo-wapienną lub szpachlówką. Jeżeli odbiór podłoża odbywa się po dłuższym czasie od jego wykonania należy podłoże przed gruntowaniem oczyścić Odbiór robót malarskich -sprawdzenie wyglądu zewnętrznego powłok malarskich polegające na stwierdzeniu równomiernego rozłożenia farby, jednolitego natężenia barwy i zgodności z wzornikiem producenta, brakiem prześwitu i dostrzegalnych skupisk lub grudek nie roztartego pigmentów -sprawdzenie odporności powłoki na wycieranie polegające na lekkim, kilkakrotnym potarciu jej powierzchni miękką bawełnianą szmatką kontrastowego koloru -sprawdzenie odporności powłoki na zarysowanie -sprawdzenie przyczepności powłoki do podłoża polegające na próbie oderwania ostrym narzędziem powłoki od podłoża. -sprawdzenie odporności powłoki na zmywanie wodą polegające na zwilżeniu badanej powierzchni powłok Wynik odbioru materiałów i robót powinny być każdorazowo wpisywane do Dziennika Budowy pod dostarczeniu aprobat i atestów technicznych. 9. PODSTAWA PŁATNOŚCI Płaci się za ustaloną ilość m2 powierzchni ścian wg ceny jednostkowej, która obejmuje przygotowanie podłoża, dostarczenie materiałów i sprzętu, oczyszczenie stanowiska pracy. Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 9

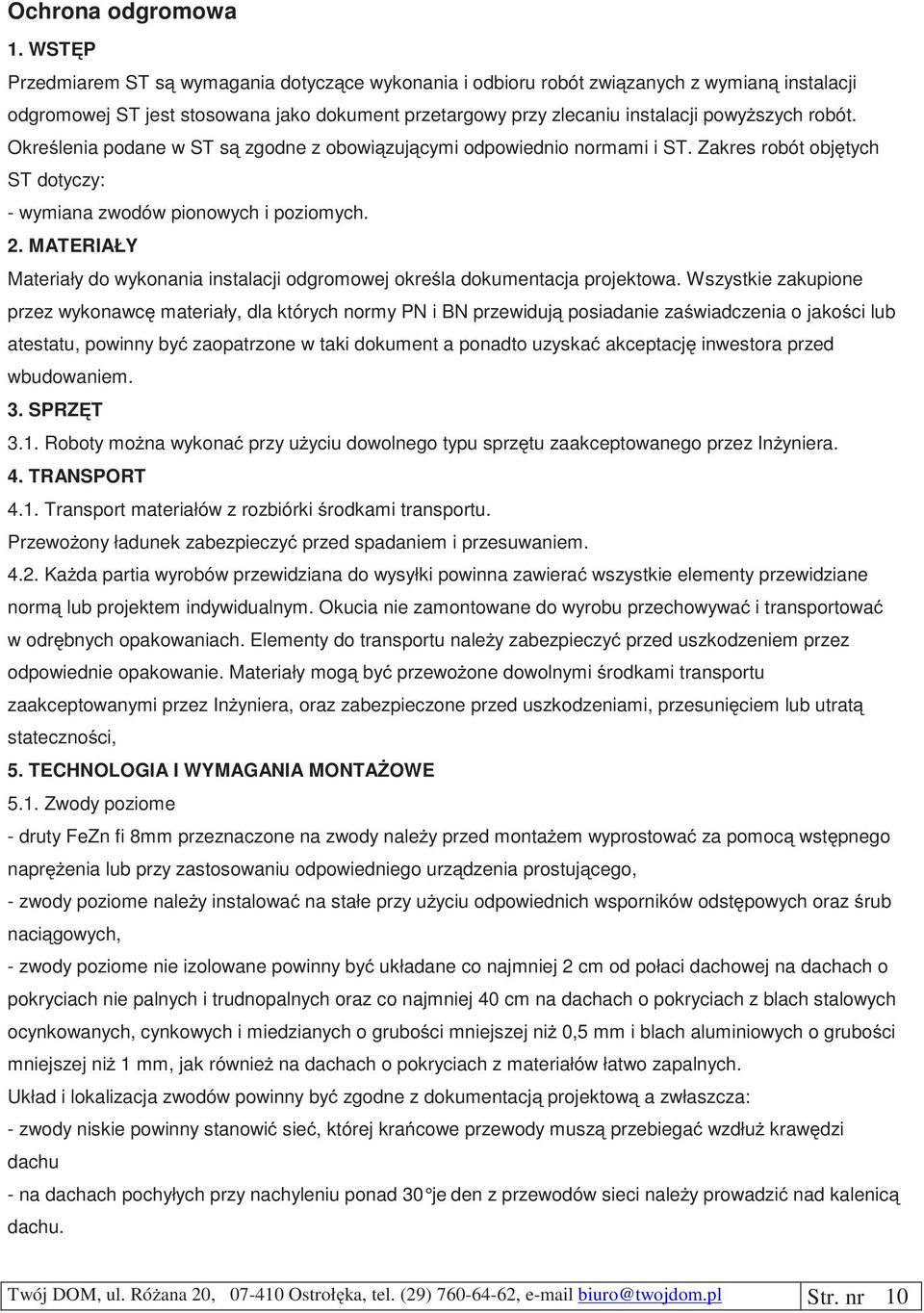

10 Ochrona odgromowa 1. WSTĘP Przedmiarem ST są wymagania dotyczące wykonania i odbioru robót związanych z wymianą instalacji odgromowej ST jest stosowana jako dokument przetargowy przy zlecaniu instalacji powyższych robót. Określenia podane w ST są zgodne z obowiązującymi odpowiednio normami i ST. Zakres robót objętych ST dotyczy: - wymiana zwodów pionowych i poziomych. 2. MATERIAŁY Materiały do wykonania instalacji odgromowej określa dokumentacja projektowa. Wszystkie zakupione przez wykonawcę materiały, dla których normy PN i BN przewidują posiadanie zaświadczenia o jakości lub atestatu, powinny być zaopatrzone w taki dokument a ponadto uzyskać akceptację inwestora przed wbudowaniem. 3. SPRZĘT 3.1. Roboty można wykonać przy użyciu dowolnego typu sprzętu zaakceptowanego przez Inżyniera. 4. TRANSPORT 4.1. Transport materiałów z rozbiórki środkami transportu. Przewożony ładunek zabezpieczyć przed spadaniem i przesuwaniem Każda partia wyrobów przewidziana do wysyłki powinna zawierać wszystkie elementy przewidziane normą lub projektem indywidualnym. Okucia nie zamontowane do wyrobu przechowywać i transportować w odrębnych opakowaniach. Elementy do transportu należy zabezpieczyć przed uszkodzeniem przez odpowiednie opakowanie. Materiały mogą być przewożone dowolnymi środkami transportu zaakceptowanymi przez Inżyniera, oraz zabezpieczone przed uszkodzeniami, przesunięciem lub utratą stateczności, 5. TECHNOLOGIA I WYMAGANIA MONTAŻOWE 5.1. Zwody poziome - druty FeZn fi 8mm przeznaczone na zwody należy przed montażem wyprostować za pomocą wstępnego naprężenia lub przy zastosowaniu odpowiedniego urządzenia prostującego, - zwody poziome należy instalować na stałe przy użyciu odpowiednich wsporników odstępowych oraz śrub naciągowych, - zwody poziome nie izolowane powinny być układane co najmniej 2 cm od połaci dachowej na dachach o pokryciach nie palnych i trudnopalnych oraz co najmniej 40 cm na dachach o pokryciach z blach stalowych ocynkowanych, cynkowych i miedzianych o grubości mniejszej niż 0,5 mm i blach aluminiowych o grubości mniejszej niż 1 mm, jak również na dachach o pokryciach z materiałów łatwo zapalnych. Układ i lokalizacja zwodów powinny być zgodne z dokumentacją projektową a zwłaszcza: - zwody niskie powinny stanowić sieć, której krańcowe przewody muszą przebiegać wzdłuż krawędzi dachu - na dachach pochyłych przy nachyleniu ponad 30 je den z przewodów sieci należy prowadzić nad kalenicą dachu. Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 10

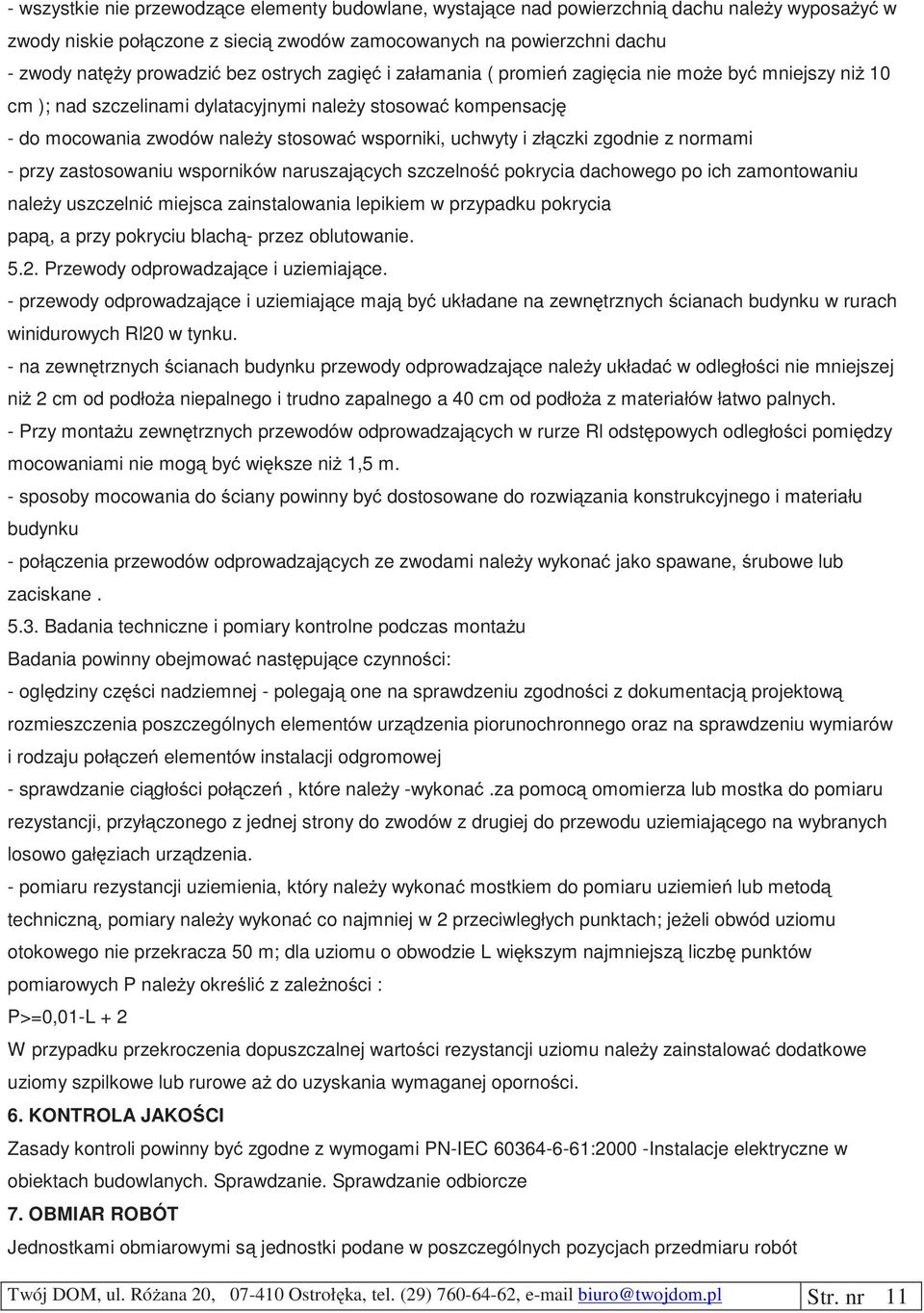

11 - wszystkie nie przewodzące elementy budowlane, wystające nad powierzchnią dachu należy wyposażyć w zwody niskie połączone z siecią zwodów zamocowanych na powierzchni dachu - zwody natęży prowadzić bez ostrych zagięć i załamania ( promień zagięcia nie może być mniejszy niż 10 cm ); nad szczelinami dylatacyjnymi należy stosować kompensację - do mocowania zwodów należy stosować wsporniki, uchwyty i złączki zgodnie z normami - przy zastosowaniu wsporników naruszających szczelność pokrycia dachowego po ich zamontowaniu należy uszczelnić miejsca zainstalowania lepikiem w przypadku pokrycia papą, a przy pokryciu blachą- przez oblutowanie Przewody odprowadzające i uziemiające. - przewody odprowadzające i uziemiające mają być układane na zewnętrznych ścianach budynku w rurach winidurowych Rl20 w tynku. - na zewnętrznych ścianach budynku przewody odprowadzające należy układać w odległości nie mniejszej niż 2 cm od podłoża niepalnego i trudno zapalnego a 40 cm od podłoża z materiałów łatwo palnych. - Przy montażu zewnętrznych przewodów odprowadzających w rurze Rl odstępowych odległości pomiędzy mocowaniami nie mogą być większe niż 1,5 m. - sposoby mocowania do ściany powinny być dostosowane do rozwiązania konstrukcyjnego i materiału budynku - połączenia przewodów odprowadzających ze zwodami należy wykonać jako spawane, śrubowe lub zaciskane Badania techniczne i pomiary kontrolne podczas montażu Badania powinny obejmować następujące czynności: - oględziny części nadziemnej - polegają one na sprawdzeniu zgodności z dokumentacją projektową rozmieszczenia poszczególnych elementów urządzenia piorunochronnego oraz na sprawdzeniu wymiarów i rodzaju połączeń elementów instalacji odgromowej - sprawdzanie ciągłości połączeń, które należy -wykonać.za pomocą omomierza lub mostka do pomiaru rezystancji, przyłączonego z jednej strony do zwodów z drugiej do przewodu uziemiającego na wybranych losowo gałęziach urządzenia. - pomiaru rezystancji uziemienia, który należy wykonać mostkiem do pomiaru uziemień lub metodą techniczną, pomiary należy wykonać co najmniej w 2 przeciwległych punktach; jeżeli obwód uziomu otokowego nie przekracza 50 m; dla uziomu o obwodzie L większym najmniejszą liczbę punktów pomiarowych P należy określić z zależności : P>=0,01-L + 2 W przypadku przekroczenia dopuszczalnej wartości rezystancji uziomu należy zainstalować dodatkowe uziomy szpilkowe lub rurowe aż do uzyskania wymaganej oporności. 6. KONTROLA JAKOŚCI Zasady kontroli powinny być zgodne z wymogami PN-IEC :2000 -Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze 7. OBMIAR ROBÓT Jednostkami obmiarowymi są jednostki podane w poszczególnych pozycjach przedmiaru robót Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 11

12 8. ODBIÓR Przy przekazywaniu obiektu do eksploatacji wykonawca zobowiązany jest do dostarczyć inwestorowi dokumentację powykonawczą urządzenia piorunochronnego a w szczególności: - dokumentację techniczną z naniesionymi na niej ewentualnymi zmianami. - protokół badań technicznych i pomiarów kontrolnych - dziennik budowy (jeśli jest) z adnotacjami dotyczącymi kontroli robót ulegających zakryciu Odbiór częściowy W ramach odbioru częściowego należy dokonać kontroli robót ulegających zakryciu. Kontrola ta obejmuje: - sprawdzenie ułożenia krytych przewodów odprowadzających i uziemiających przed ich zakryciem - sprawdzenie instalacji uziemiającej w wykopach przed ich zasypaniem 8.2. Odbiór końcowy Przed przystąpieniem do odbioru robót wykonawca powinien : - przygotować dokumentację powykonawczą - przygotować komplet protokołów badań - sporządzić oświadczenie o zakończeniu robót - przygotować metrykę urządzenia piorunochronnego wg PN - 86/E /0 - ochrona odgromowa obiektów budowlanych ( wymagania ogólne) Komisja odbiorowa powołana przez inwestora powinna: - zbadać aktualność i kompletność dokumentacji powykonawczej - zbadać dostarczone przez wytwórcę (dostawcę) świadectwa jakości elementów i materiałów oraz je zaakceptować - zbadać kompletność protokółów pomiarów i prób na zgodność z dokumentacją oraz zaakceptować wyniki tych pomiarów i badań - przeprowadzić oględziny urządzenia piorunochronnego z punktu widzenia zgodności z dokumentacją jego materiałów, wymiarów i rozmieszczenia - sporządzić protokół odbiorcy z uwzględnieniem wszystkich podstawowych uwag i podjętych zaleceń. 9. PODSTAWA PŁATNOŚCI Płaci się za roboty wykonane zgodnie z wymaganiami podanymi w punkcie 5 i odebrane przez Inżyniera mierzone w jednostkach podanych w punkcie PRZEPISY ZWIĄZANE PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi. PN-86/E Ochrona odgromowa obiektów budowlanych. Wymagania ogólne. PN-89/E Ochrona odgromowa obiektów budowlanych. Ochrona obostrzona. PN-92/E Ochrona odgromowa obiektów budowlanych. Ochrona specjalna. Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 12

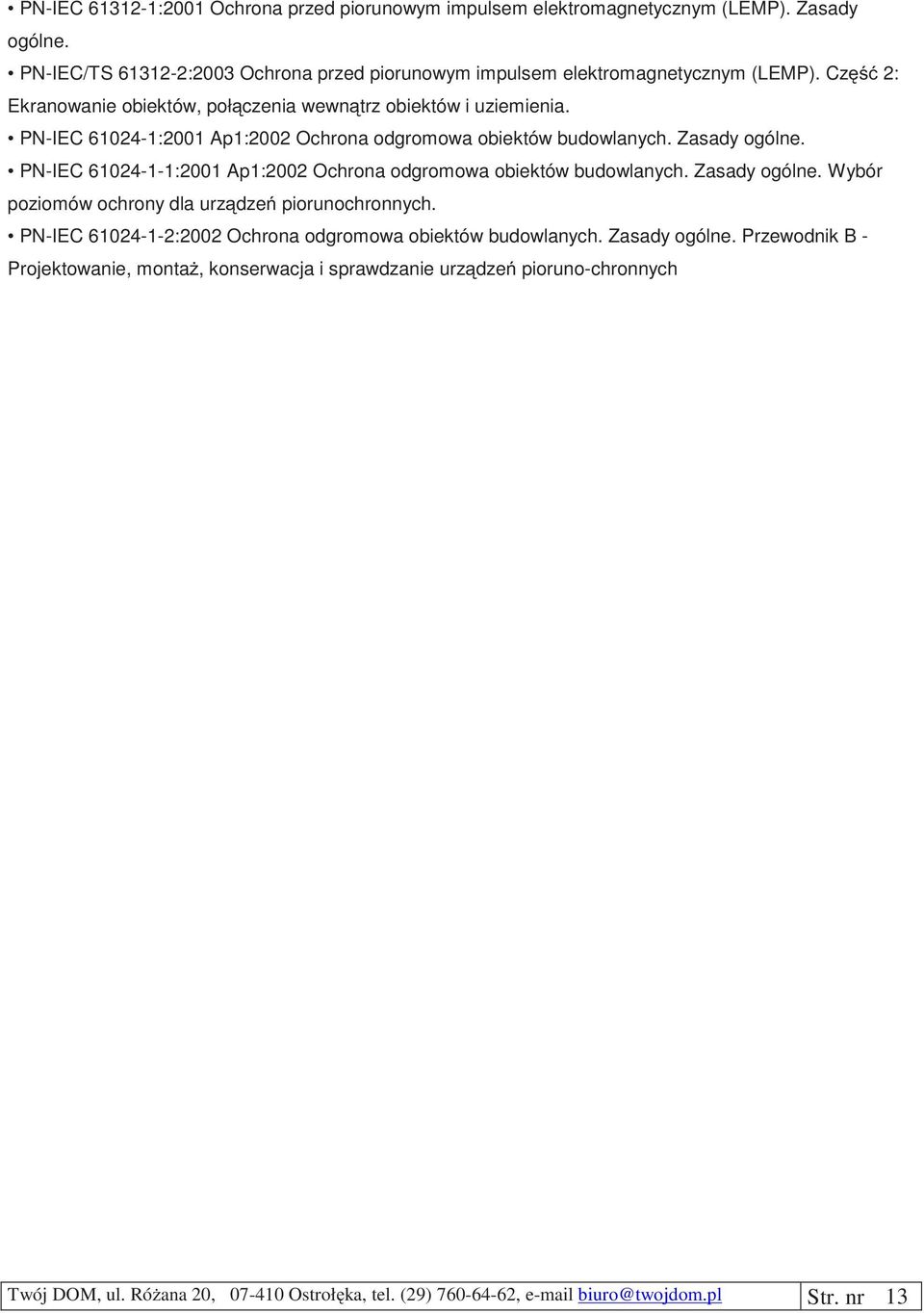

13 PN-IEC :2001 Ochrona przed piorunowym impulsem elektromagnetycznym (LEMP). Zasady ogólne. PN-IEC/TS :2003 Ochrona przed piorunowym impulsem elektromagnetycznym (LEMP). Część 2: Ekranowanie obiektów, połączenia wewnątrz obiektów i uziemienia. PN-IEC :2001 Ap1:2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. PN-IEC :2001 Ap1:2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urządzeń piorunochronnych. PN-IEC :2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Przewodnik B - Projektowanie, montaż, konserwacja i sprawdzanie urządzeń pioruno-chronnych Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 13
