1 SUN Microsystems ciągłość biznesowa dla Banków Spółdzielczych Włodowice, 4-6 października 2007 Paweł Adamski, Tomasz Mellibruda Dyrektor Handlowy, Field Application Engineer

2 Grupa DNS i DNS Polska DNSInt.com AG: 1,6 mld zł przychodów w 2005 największy partner firmy Sun Microsystems w regionie EMEA Udziałowcy 100% Arrow Electronics: Założona w: 1935 NYSE: ARW Sprzedaż: $11.2 miliardów w 2005 r. Zatrudnienie: 11,400 Lokalizacje: 270 Siedziba: Melville, NY DNS Polska: 94 mln zł przychodów w pracowników ITL Polska Centrum szkoleniowe Realizacja projektów

3 Bank i jego klient Otoczenie prawne Wiarygodność Dostępność

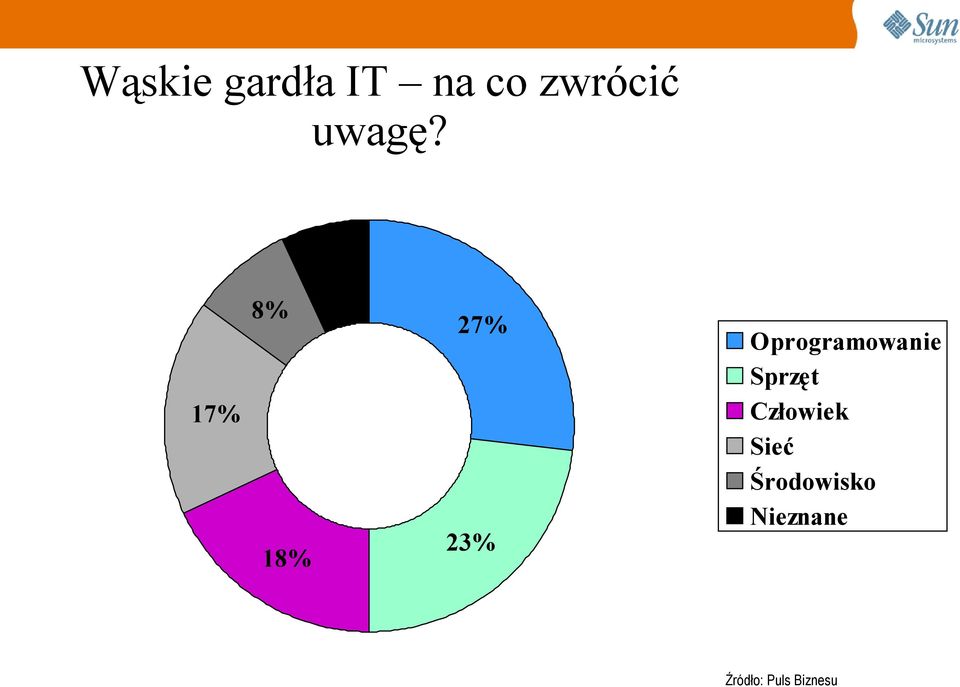

4 Wąskie gardła IT na co zwrócić uwagę? 7% 8% 27% 17% 18% 23% Oprogramowanie Sprzęt Człowiek Sieć Środowisko Nieznane Źródło: Puls Biznesu

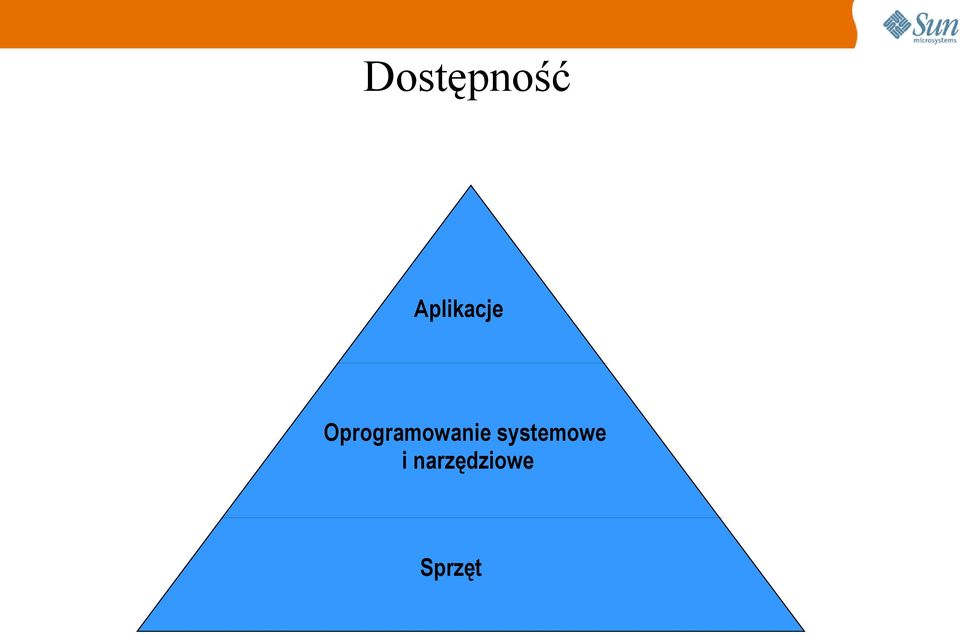

5 Dostępność Aplikacje Oprogramowanie systemowe i narzędziowe Sprzęt

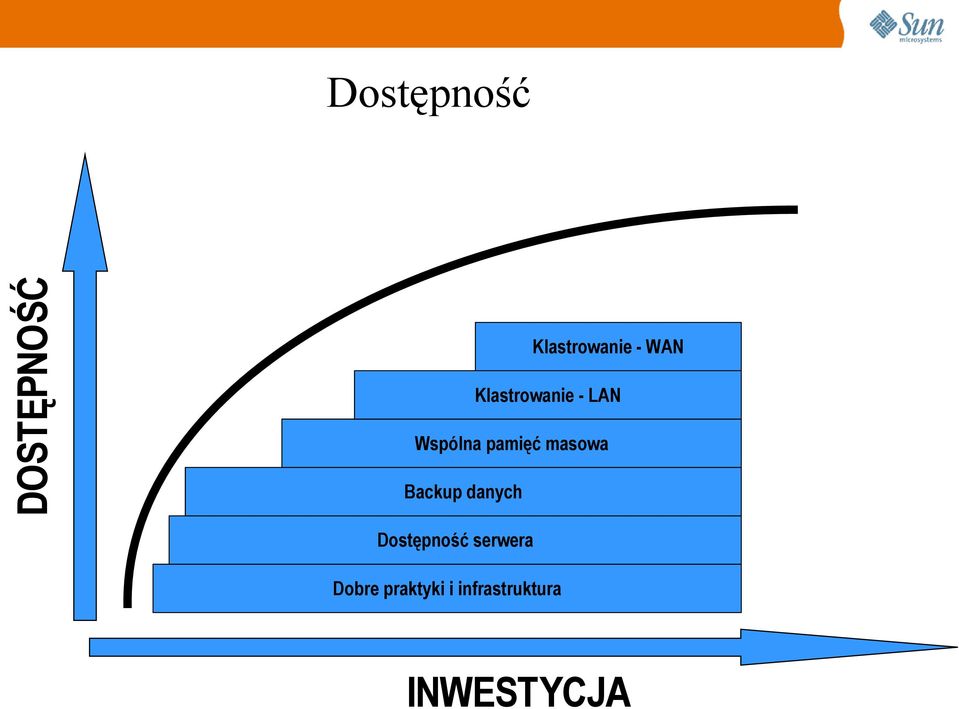

6 DOSTĘPNOŚĆ Dostępność Klastrowanie - WAN Klastrowanie - LAN Wspólna pamięć masowa Backup danych Dostępność serwera Dobre praktyki i infrastruktura INWESTYCJA

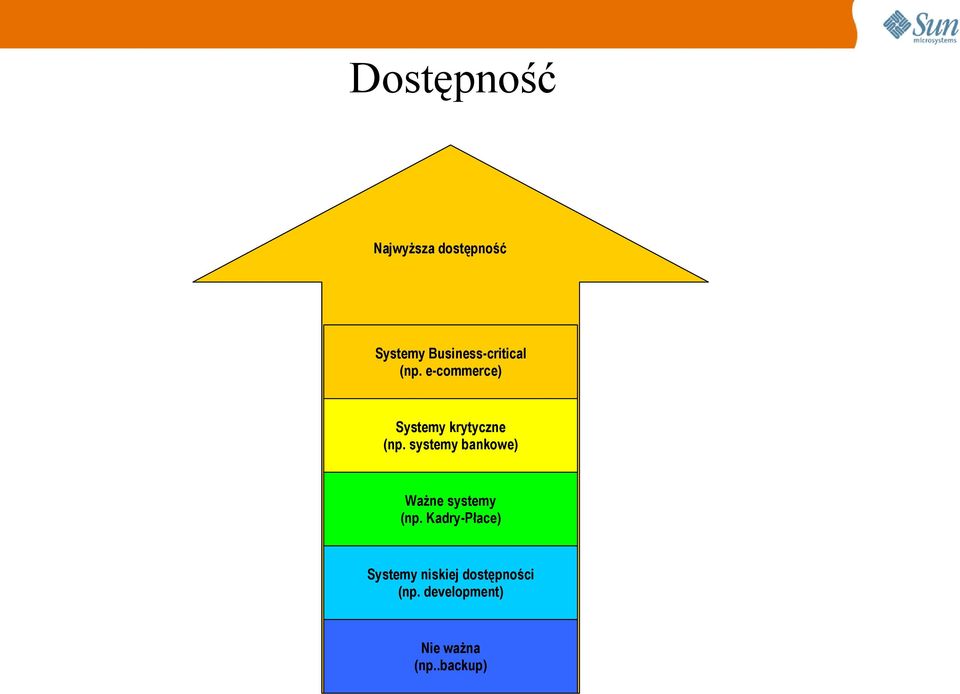

7 Dostępność Najwyższa dostępność Systemy Business-critical (np. e-commerce) Systemy krytyczne (np. systemy bankowe) Ważne systemy (np. Kadry-Płace) Systemy niskiej dostępności (np. development) Nie ważna (np..backup)

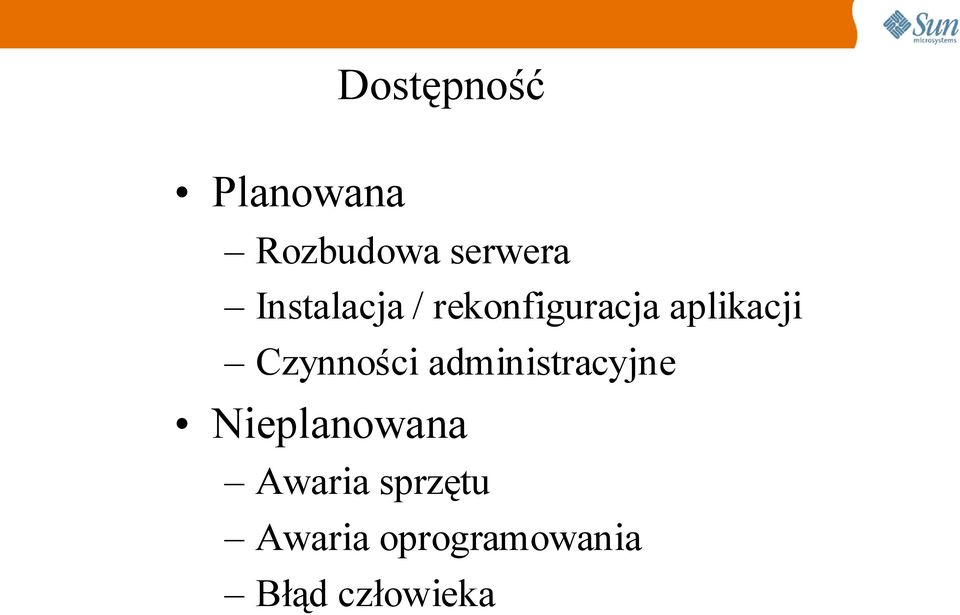

8 Dostępność Planowana Rozbudowa serwera Instalacja / rekonfiguracja aplikacji Czynności administracyjne Nieplanowana Awaria sprzętu Awaria oprogramowania Błąd człowieka

9 Dostepność

10 Enterprise Data Center Linia serwerów Sun x64

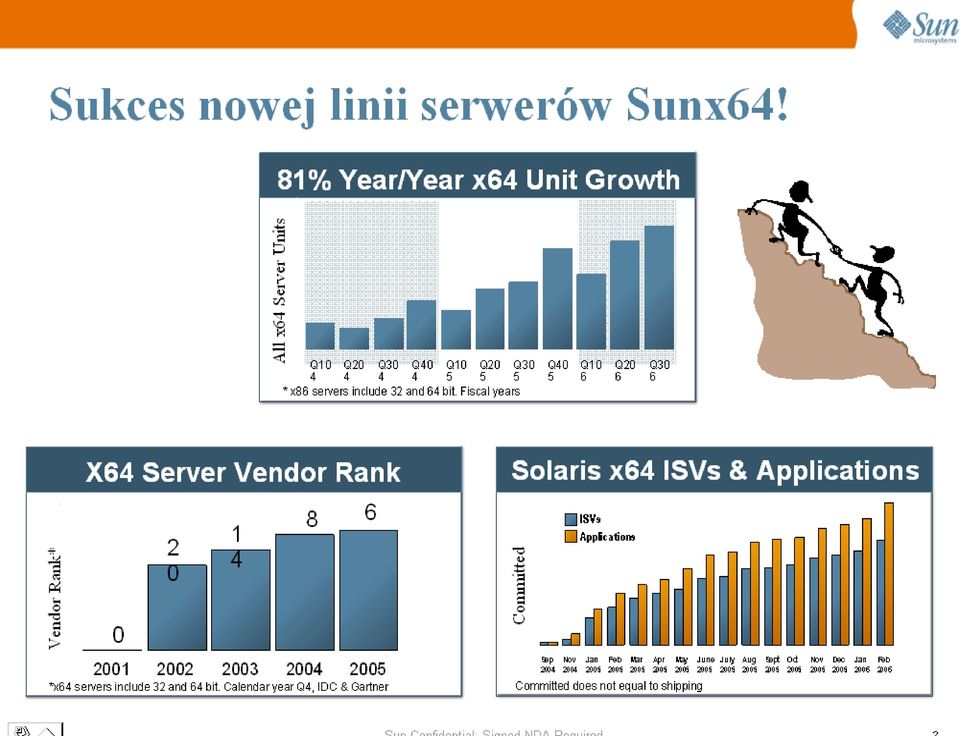

11

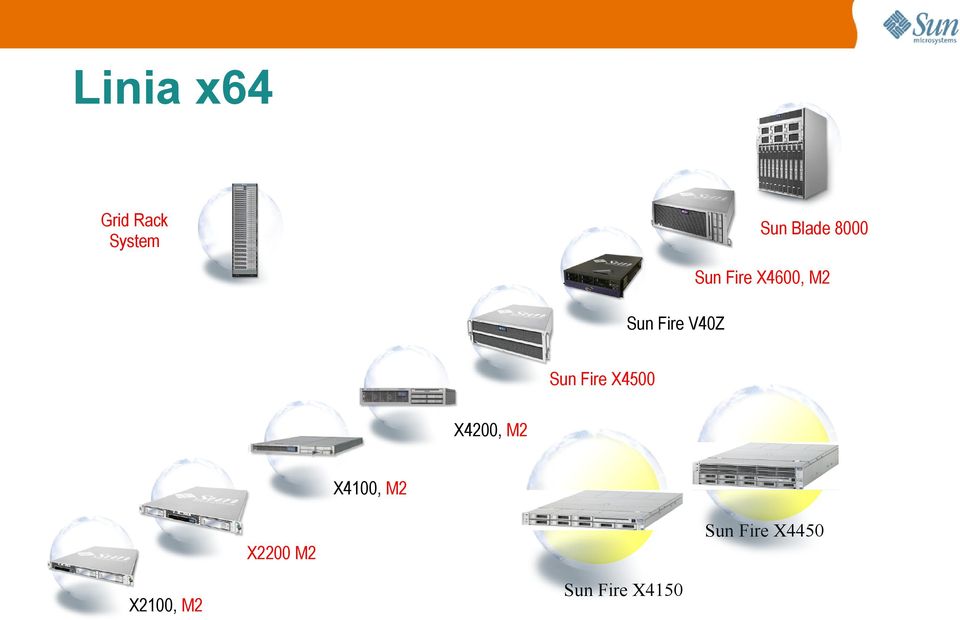

12 Linia x64 Grid Rack System Sun Blade 8000 Sun Fire X4600, M2 Sun Fire V40Z Sun Fire X4500 X4200, M2 X4100, M2 Sun Fire X4450 X2200 M2 X2100, M2 Sun Fire X4150

13

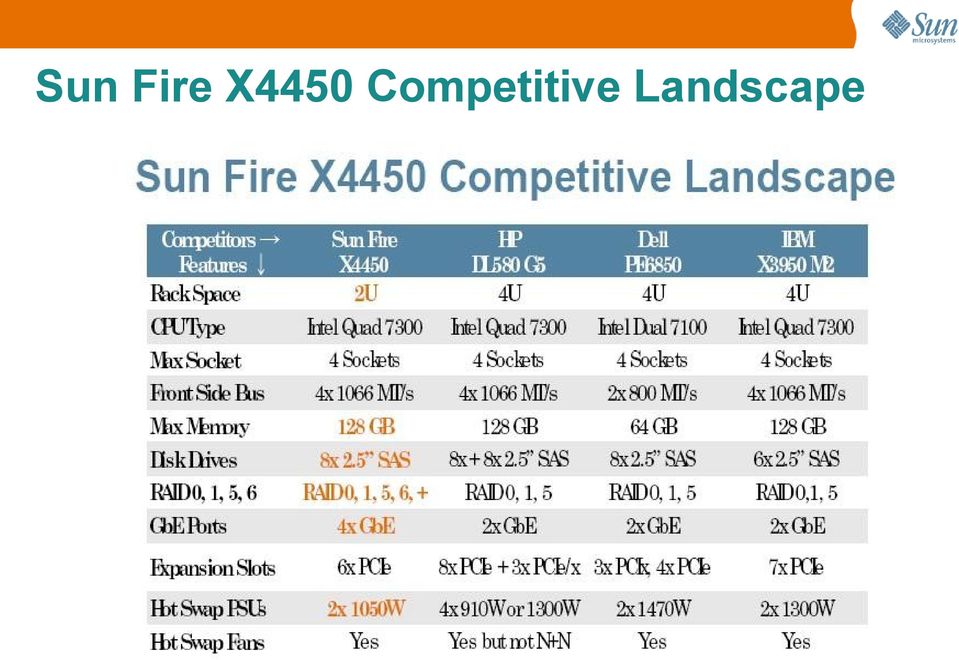

14 Sun Fire X4450 Competitive Landscape

15 Zarządzanie

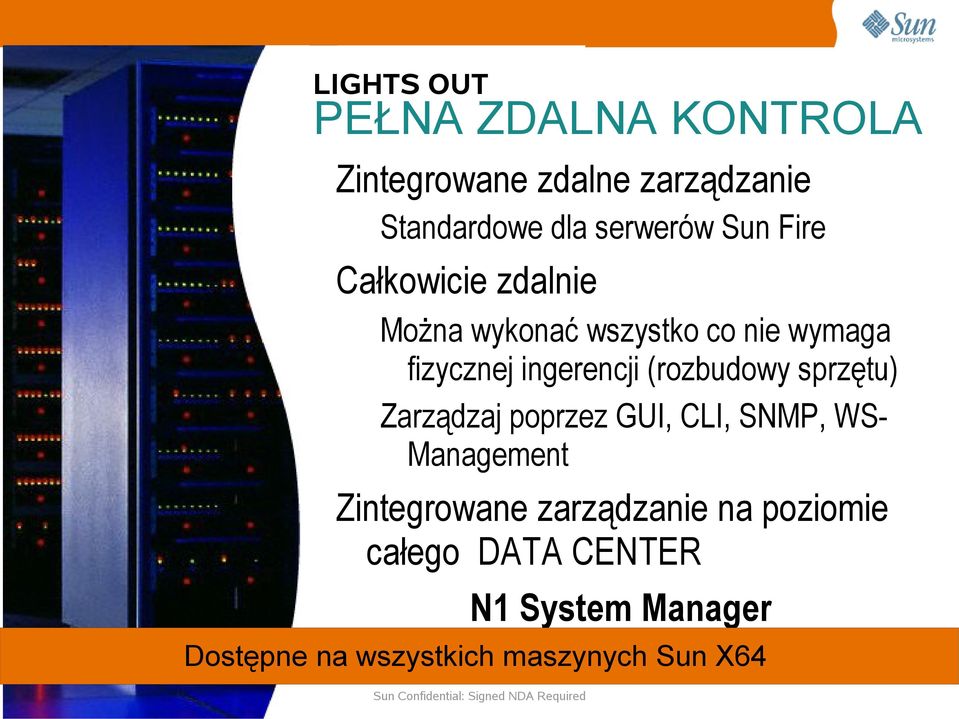

16 LIGHTS OUT PEŁNA ZDALNA KONTROLA Zintegrowane zdalne zarządzanie Standardowe dla serwerów Sun Fire Całkowicie zdalnie Można wykonać wszystko co nie wymaga fizycznej ingerencji (rozbudowy sprzętu) Zarządzaj poprzez GUI, CLI, SNMP, WSManagement Zintegrowane zarządzanie na poziomie całego DATA CENTER N1 System Manager Dostępne na wszystkich maszynych Sun X64 Sun Confidential: Signed NDA Required

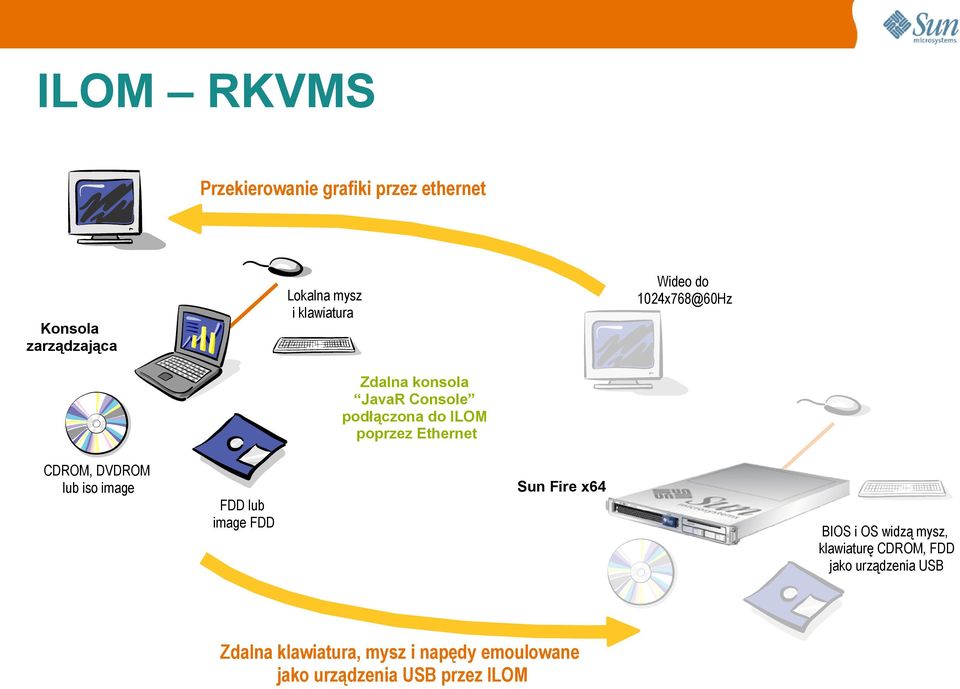

17 ILOM RKVMS Przekierowanie grafiki przez ethernet Wideo do Lokalna mysz i klawiatura Konsola zarządzająca Zdalna konsola JavaR Console podłączona do ILOM poprzez Ethernet CDROM, DVDROM lub iso image Sun Fire x64 FDD lub image FDD Zdalna klawiatura, mysz i napędy emoulowane jako urządzenia USB przez ILOM BIOS i OS widzą mysz, klawiaturę CDROM, FDD jako urządzenia USB

18 Sun Fire X2100 M2 Next Generation Single-Socket Server Compute 2-way 1-RU rack mount server One Next Generation AMD Opteron 1000 Series Dual-Core processor Up to 8GB of memory with 4 DIMM slots I/O Industry Leading Price/Performance and Manageability Ideal for Web infrastructure, HPC, simulations, financial modeling, application development Excellent for Life Sciences 2 x PCI-Express slots (8-lane) 4 x GigE, USB 2.0, Video, Serial ports 2 x SATA 3.5 disks DVD drive Availability Hot-pluggable disk RAID 0 or 1 built-in Management Embedded LOM Remote power on/off/status, browser+cli, IPMI 2.0, SNMP Remote KVM and media capability (Floppy/CD/DVD) N1 System Manager, N1 Service Provisioning System Operating Environment Solaris, Linux, Windows

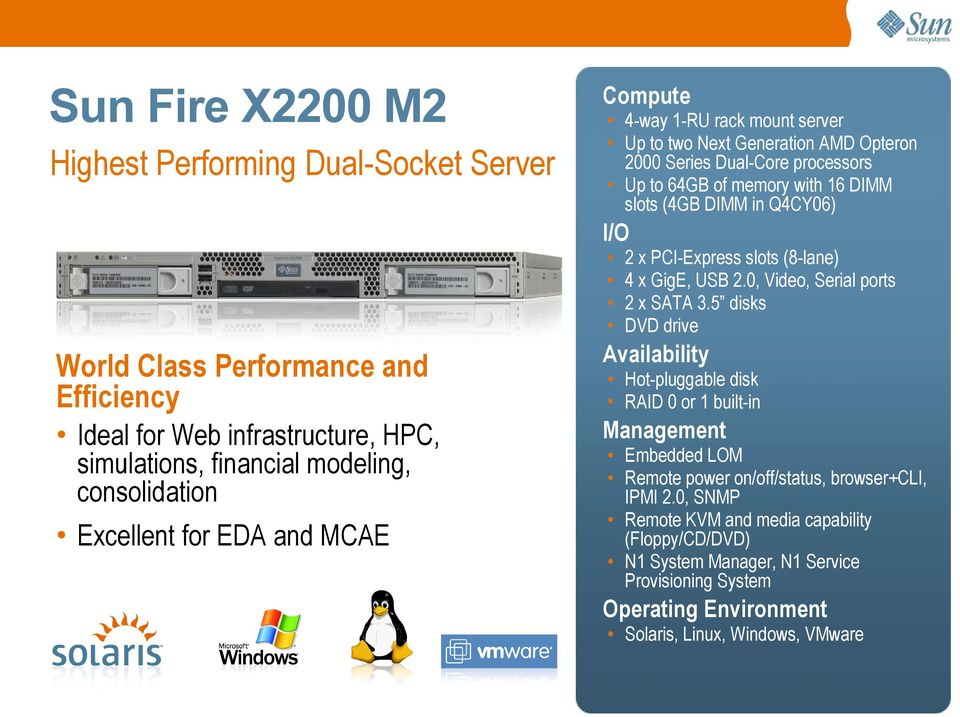

19 Sun Fire X2200 M2 Highest Performing Dual-Socket Server Compute 4-way 1-RU rack mount server Up to two Next Generation AMD Opteron 2000 Series Dual-Core processors Up to 64GB of memory with 16 DIMM slots (4GB DIMM in Q4CY06) I/O 2 x PCI-Express slots (8-lane) 4 x GigE, USB 2.0, Video, Serial ports 2 x SATA 3.5 disks DVD drive World Class Performance and Efficiency Availability Ideal for Web infrastructure, HPC, simulations, financial modeling, consolidation Excellent for EDA and MCAE Management Hot-pluggable disk RAID 0 or 1 built-in Embedded LOM Remote power on/off/status, browser+cli, IPMI 2.0, SNMP Remote KVM and media capability (Floppy/CD/DVD) N1 System Manager, N1 Service Provisioning System Operating Environment Solaris, Linux, Windows, VMware

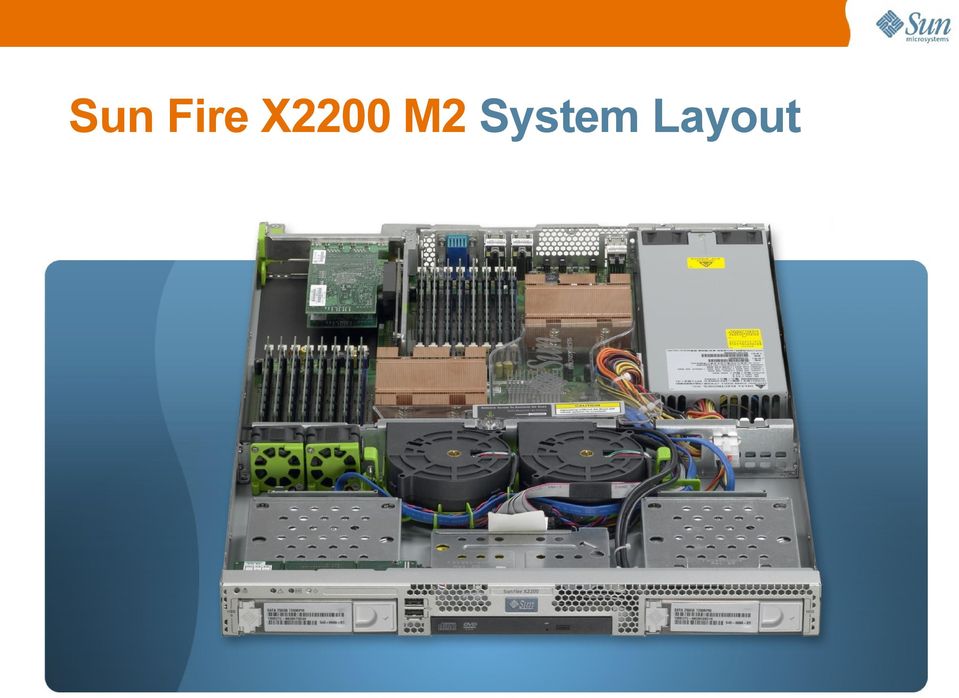

20 Sun Fire X2200 M2 System Layout

21 Sun Fire X4100 M2 Server 1U Enterprise, high-performance scalable system Compute Up to 2 Dual-core AMD Opteron (2000 series) Processors Quad-core Ready 8x DDR2 DIMM slots (4 per socket) I/O 2x PCI-E slots 4x Gigabit Ethernet ports 2x SAS 2.5 disk drives with DVD/CD-RW or 4-HDD no DVD option High Availability Network services, compute services, application server, database, security, development Financial, Oil/Gas, Bio Sci, EDA, MCAE Redundant hot-swap Power supplies and Fans, hot-swap disk drives Hardware RAID 0 & 1 Management IPMI 2.0; remote KVM, floppy/cdrom with dedicated 10/100 Ethernet port Solaris, Linux, Windows, or VMware operating systems

22 Konstrukcja Zaawansowana Termalnie Unikalny projekt obudowy: powietrze tłoczone wokół komponentów Chłodne komponenty są wydajniejsze i trwalsze Dwa osobne strumienie powietrza chłodzące dyski twarde /zasilacze oraz płytę główną Sun Proprietary/Confidential: Internal / NDA Customers Use Only

23 Łatwa (modułowa) obsługa Sun x64 Sun Proprietary/Confidential: Internal / NDA Customers Use Only

24 Sun Fire X4200 M2 Server The Enterprise Workhorse Compute Up to 2 Dual-core AMD Opteron (2000 series) Processors Quad-core Ready 8x DDR2 DIMM slots (4 per socket) I/O 4x PCI-E slots 1x PCI-X slots 4x Gigabit Ethernet ports 4x SAS 2.5 disk drives w/ DVD/CD-RW High Availability 2 socket, 2U building block for network services, infrastructure services, application servers, compute services, databases, security Redundant hot-swap Power supplies and Fans, hot-swap disk drives Hardware RAID 0 & 1 Management IPMI 2.0; remote KVM, floppy/cdrom with dedicated 10/100 Ethernet port Solaris, Linux, Windows, or VMware operating systems

25 Enterprise Data Center Macierze dedykowane dla Banków Spółdzielczych

26 What is the ST2500? ST2500 is a new series of low end storage arrays based on a new low-cost SAS/SATA disk subsystem providing consolidated RAID to FC and SAS host interfaces Target customers who: > Need low-cost application storage (including clusters) > Want to consolidate storage for 2-3 servers > Would like to migrate from DAS to SAN, create a small SAN, or add-on to an existing SAN > Want to refresh their current workgroup solution (i.e. ST3000 customers) > Require solutions for ruggedized environments (NEB/Telco and Gov't)

27 ST2500 Family Flexible Connectivity ST Gbps FC Raid Array Up to 4 ports/array SAN and external DAS connectivity Great for small server storage consolidation ST Gbps SAS Raid Array Up to 6 ports/array Shared external DAS connectivity Great for 2-3 node clusters ST2501 Expansion Array SAS connectivity Connects to RAID array and provides additional storage capacity (up to total 36 drives)

28 SAS Deployments Motherboards SAS ICs HBAs RAID adapters Switches SAS Expanders RAID controllers Drives

29 SAS: Superior to Parallel SCSI SCSI is in its 7th generation with the U320 SCSI and has reached its final iteration Serial attached SCSI is the successor to parallel SCSI New roadmap and the industry behind it Benefits Better performance Allows for data to be received and transmitted at the same time Scalable 1 Full duplexing 3 Gb/s SAS x4 wide ports provide a cumulative bandwidth of 12 Gb/s Freedom from 15 drive maximum per SCSI channel SAS and SATA drive compatibility supports tiered storage

30 SAS: Superior to Parallel SCSI Drive technology Point-to-point architecture Provides direct contact with each drive Drive isolation locates and remedies drive problems more quickly vs. loop topology where communication must travel through each node Dual-porting Redundant data paths to each drive maintains connectivity should one link fail Loop ESM Point-to-point ESM ESM ESM

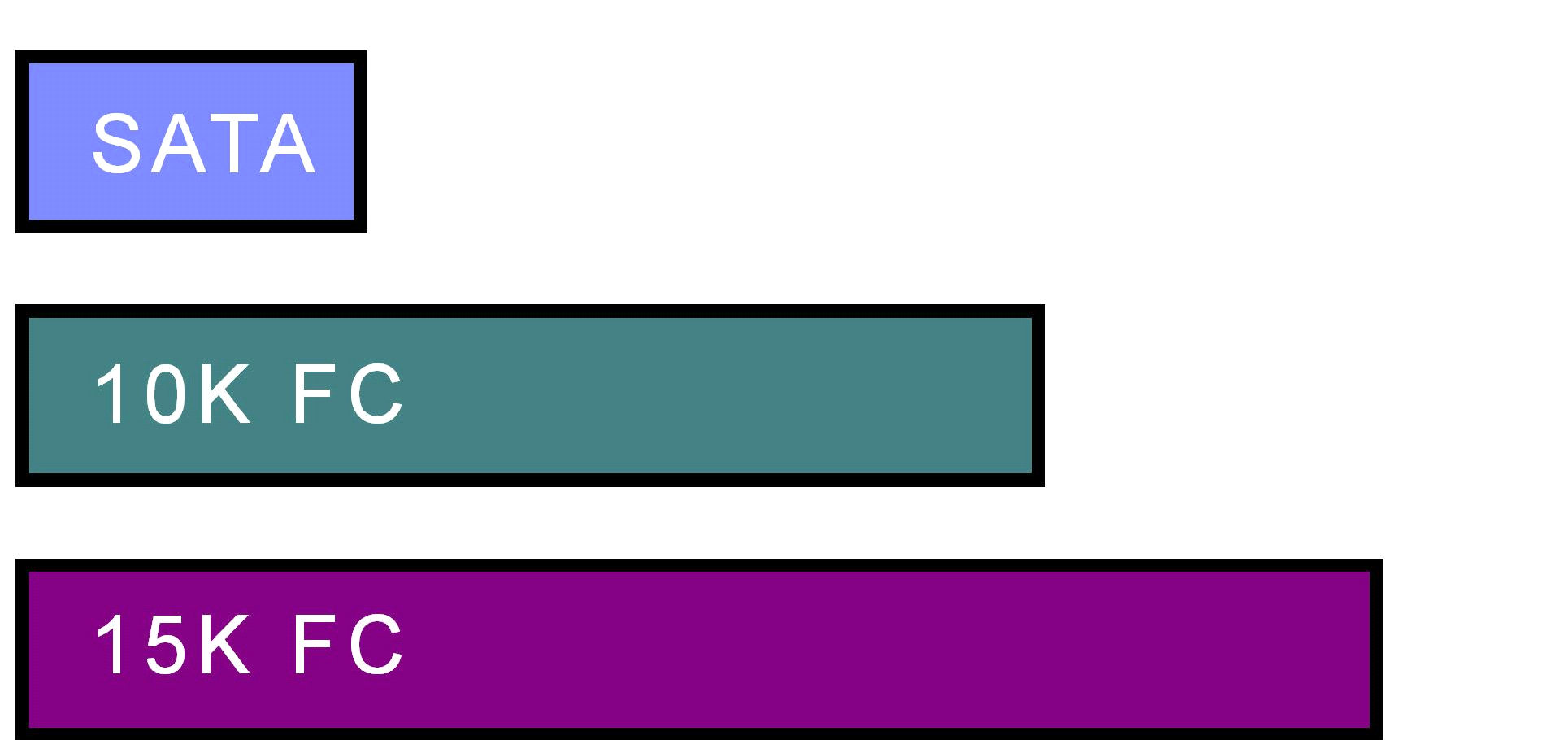

31 Drive Performance Comparison IOPS > Random, small-block transfers > OLTP, databases, Exchange > Majority of enterprise applications > Key drive-based performance enablers: > Seek time, latency, rotational velocity, 15K SAS IOPS -- SAS ~100% of 15K FC command queuing, number of drives Throughput > Sequential, large-block transfers > Video servers, rich media, seismic processing, HPC > Key drive-based performance enablers: > Data transfer rate, maximum I/O transfer size, command queuing 10K SAS Throughput -- SAS ~100% of FC Sun Proprietary/Confidential: Internal / NDA Customers Use Only

32 ST2500 CRUs SAS/SATA Drives Controller Power / cooling

33 ST2540 Storage Array FC host interfaces Gigabit Ethernet management interface SAS (expansion) interface PS/2 Serial diagnostics port Controller Power switch / cord Power Supply/ Cooling Sun Proprietary/Confidential: Internal / NDA Customers Use Only

34 ST2530 Storage Array SAS host interfaces Gigabit Ethernet management interface SAS (expansion) interface PS/2 Serial diagnostics port Controller Power switch / cord Power Supply/ Cooling

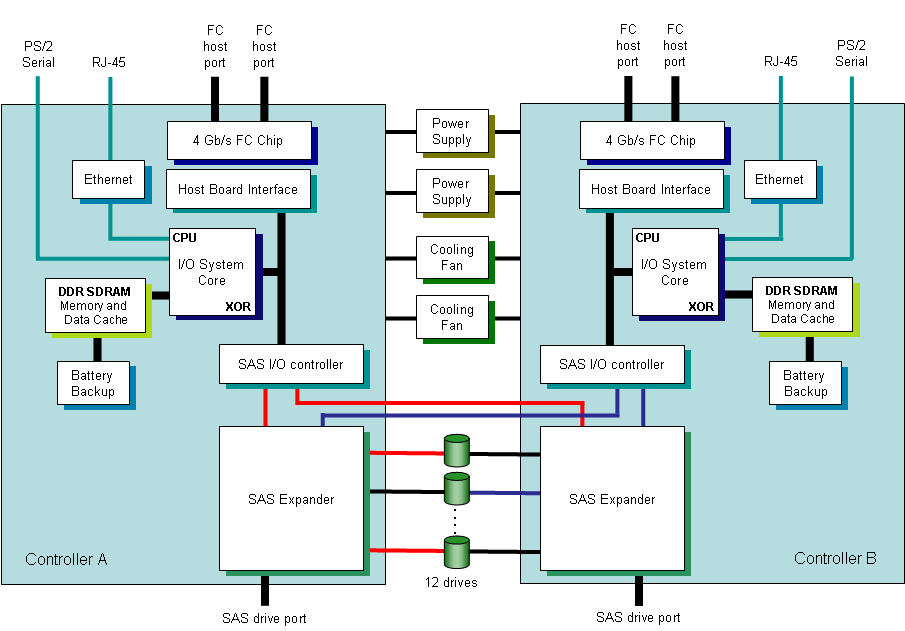

35 Dual ST2540 Controllers

36 Storage Domains Simplifying Management with Storage Partitions Match applications to storage class Lower TCO by consolidating storage for heterogeneous hosts LUN 0 Workloads co-exist harmoniously, with minimal sharing Host A Host B Host Group C Storage Partition A Storage Partition B Storage Partition C LUN 0 LUN 0 LUN 1 LUN 1 LUN 2 LUN 3 LUN 2 Unmapped Volumes

37 Robust Data Protection Sun StorageTek Data Snapshot Software LUN1 Sales LUN2 Sales BU Creates point-in-time image of a volume E Requires less disk space A' B C' ABC Ideal for backup, restore, checkpoint Base Volume Sales Snapshot Volume Sales BU AC Snapshot Repository Physical Logical

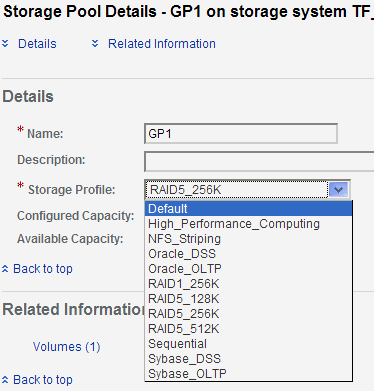

38 Introducing Common Array Manager Application Driven Array Management Key Functions > Application-aware storage profiles: Fast, easy application deployment > Proactive Monitoring: Dramatically reduced service complexity > Support for a range of Sun StorageTek offerings Key Benefits > Less training, reduced operations costs > Quicker deployment time > Quick service for maximum uptime

39 Shared Storage Configurations Shared DAS Shared SAN ST2530 ST2540 ST2540

40 ST2530 Host-Side Cabling Direct-attached with redundant paths Direct-attached with non-redundant paths

41 ST2540 Host-Side Cabling Direct-attached SAN-attached

42 ST2500 High Availability Features Redundant, hot-swappable components > Controllers, drives, cables, power/cooling Automated I/O path failover Online administration, expansion, configuration Global host spares Battery-backed cache with cache mirroring

43 Dostępność Aplikacje Oprogramowanie systemowe i narzędziowe Sprzęt

44 Program DEMO ZAPRASZAMY DO TESTÓW WYPOŻYCZ SUN

45 Zapraszamy do budowania kompetencji! Darmowe warsztaty z zakresu Solaris 10 w DNS
