1 4-łączowy zewnętrzny dysk twardy Instrukcja obsługi Polski 1

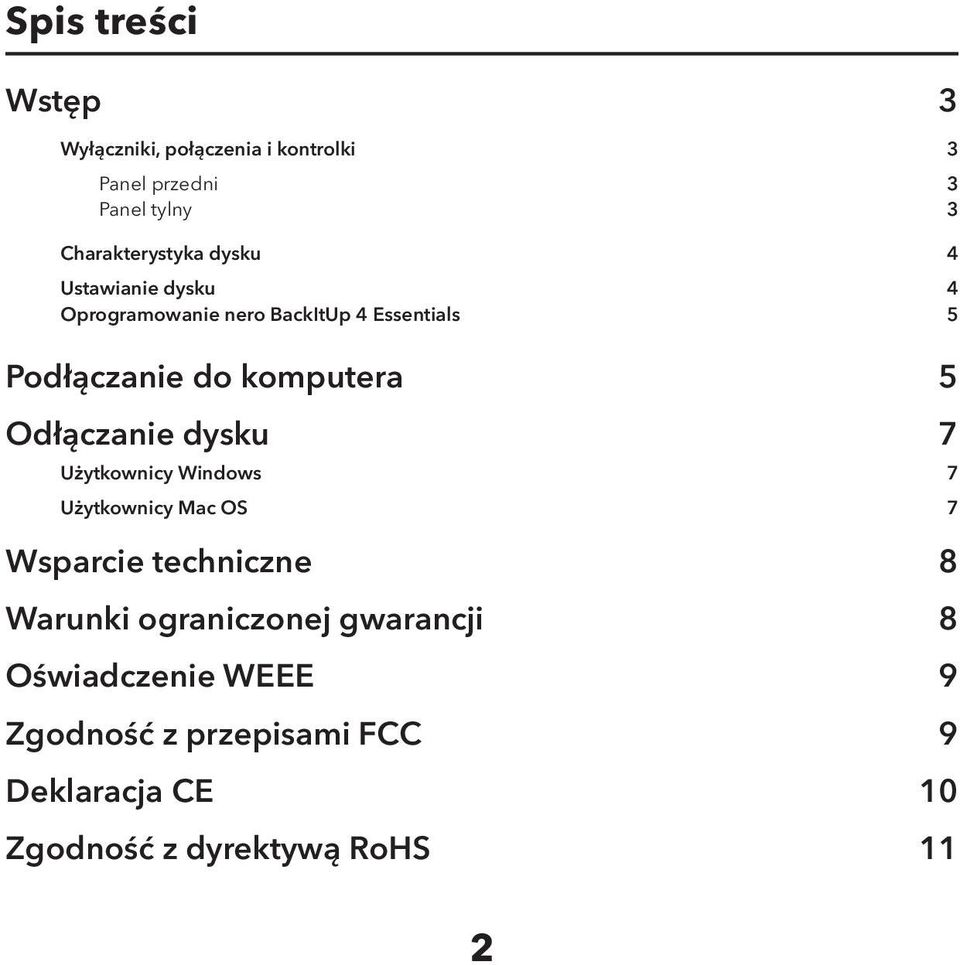

2 Spis treści Wstęp 3 Wyłączniki, połączenia i kontrolki 3 Panel przedni 3 Panel tylny 3 Charakterystyka dysku 4 Ustawianie dysku 4 Oprogramowanie nero BackItUp 4 Essentials 5 Podłączanie do komputera 5 Odłączanie dysku 7 Użytkownicy Windows 7 Użytkownicy Mac OS 7 Wsparcie techniczne 8 Warunki ograniczonej gwarancji 8 Oświadczenie WEEE 9 Zgodność z przepisami FCC 9 Deklaracja CE 10 Zgodność z dyrektywą RoHS 11 2

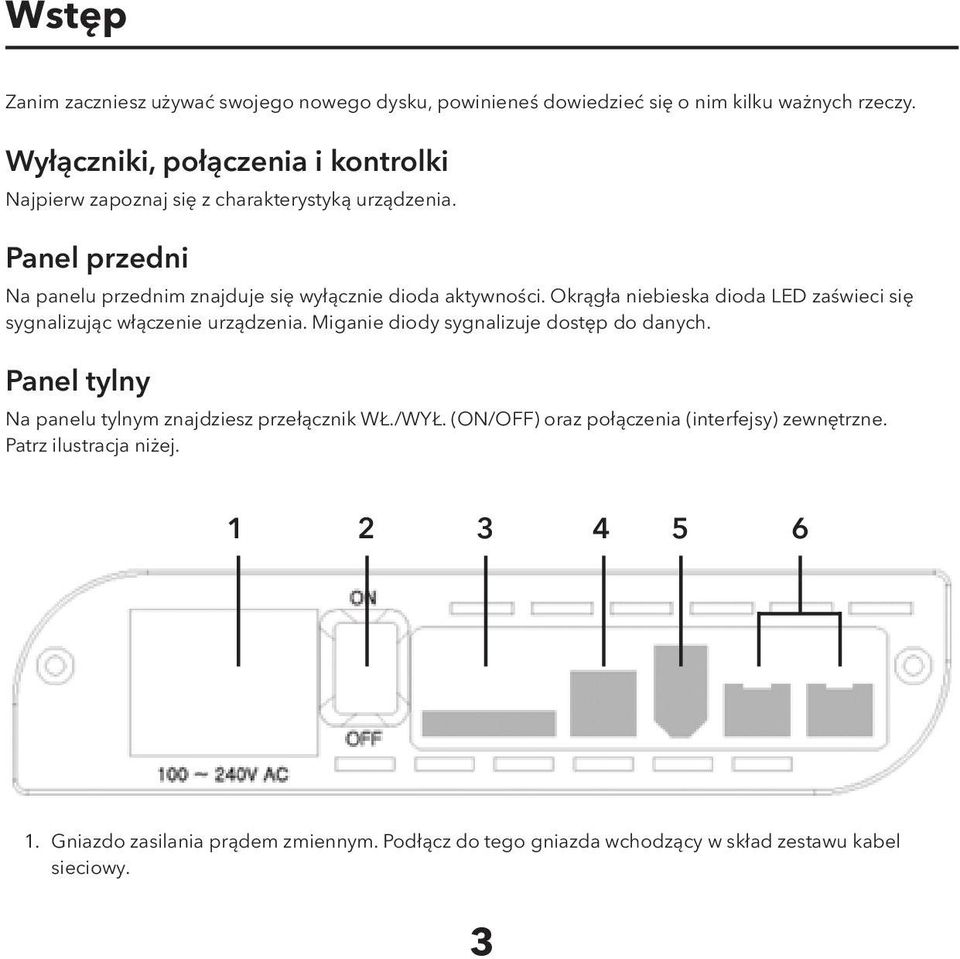

3 Wstęp Zanim zaczniesz używać swojego nowego dysku, powinieneś dowiedzieć się o nim kilku ważnych rzeczy. Wyłączniki, połączenia i kontrolki Najpierw zapoznaj się z charakterystyką urządzenia. Panel przedni Na panelu przednim znajduje się wyłącznie dioda aktywności. Okrągła niebieska dioda LED zaświeci się sygnalizując włączenie urządzenia. Miganie diody sygnalizuje dostęp do danych. Panel tylny Na panelu tylnym znajdziesz przełącznik WŁ./WYŁ. (ON/OFF) oraz połączenia (interfejsy) zewnętrzne. Patrz ilustracja niżej Gniazdo zasilania prądem zmiennym. Podłącz do tego gniazda wchodzący w skład zestawu kabel sieciowy. 3

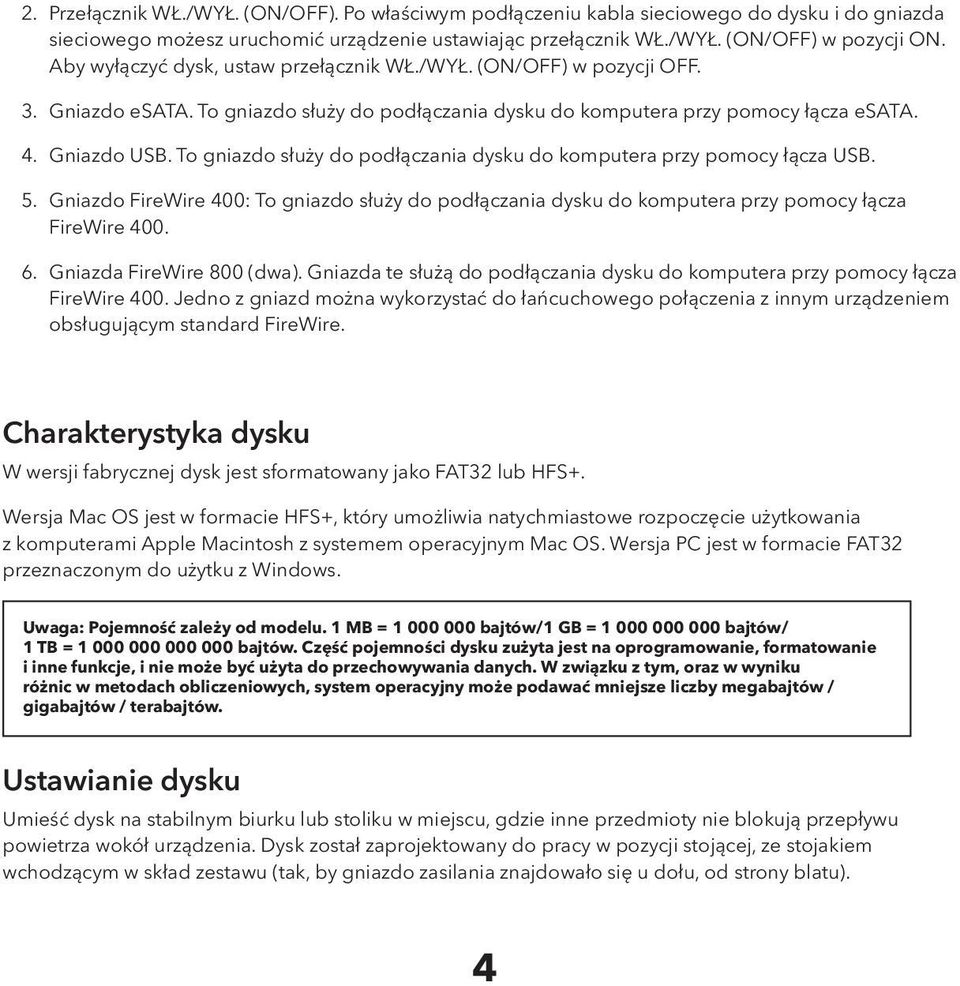

4 2. Przełącznik WŁ./WYŁ. (ON/OFF). Po właściwym podłączeniu kabla sieciowego do dysku i do gniazda sieciowego możesz uruchomić urządzenie ustawiając przełącznik WŁ./WYŁ. (ON/OFF) w pozycji ON. Aby wyłączyć dysk, ustaw przełącznik WŁ./WYŁ. (ON/OFF) w pozycji OFF. 3. Gniazdo esata. To gniazdo służy do podłączania dysku do komputera przy pomocy łącza esata. 4. Gniazdo USB. To gniazdo służy do podłączania dysku do komputera przy pomocy łącza USB. 5. Gniazdo FireWire 400: To gniazdo służy do podłączania dysku do komputera przy pomocy łącza FireWire Gniazda FireWire 800 (dwa). Gniazda te służą do podłączania dysku do komputera przy pomocy łącza FireWire 400. Jedno z gniazd można wykorzystać do łańcuchowego połączenia z innym urządzeniem obsługującym standard FireWire. Charakterystyka dysku W wersji fabrycznej dysk jest sformatowany jako FAT32 lub HFS+. Wersja Mac OS jest w formacie HFS+, który umożliwia natychmiastowe rozpoczęcie użytkowania z komputerami Apple Macintosh z systemem operacyjnym Mac OS. Wersja PC jest w formacie FAT32 przeznaczonym do użytku z Windows. Uwaga: Pojemność zależy od modelu. 1 MB = bajtów/1 GB = bajtów/ 1 TB = bajtów. Część pojemności dysku zużyta jest na oprogramowanie, formatowanie i inne funkcje, i nie może być użyta do przechowywania danych. W związku z tym, oraz w wyniku różnic w metodach obliczeniowych, system operacyjny może podawać mniejsze liczby megabajtów / gigabajtów / terabajtów. Ustawianie dysku Umieść dysk na stabilnym biurku lub stoliku w miejscu, gdzie inne przedmioty nie blokują przepływu powietrza wokół urządzenia. Dysk został zaprojektowany do pracy w pozycji stojącej, ze stojakiem wchodzącym w skład zestawu (tak, by gniazdo zasilania znajdowało się u dołu, od strony blatu). 4

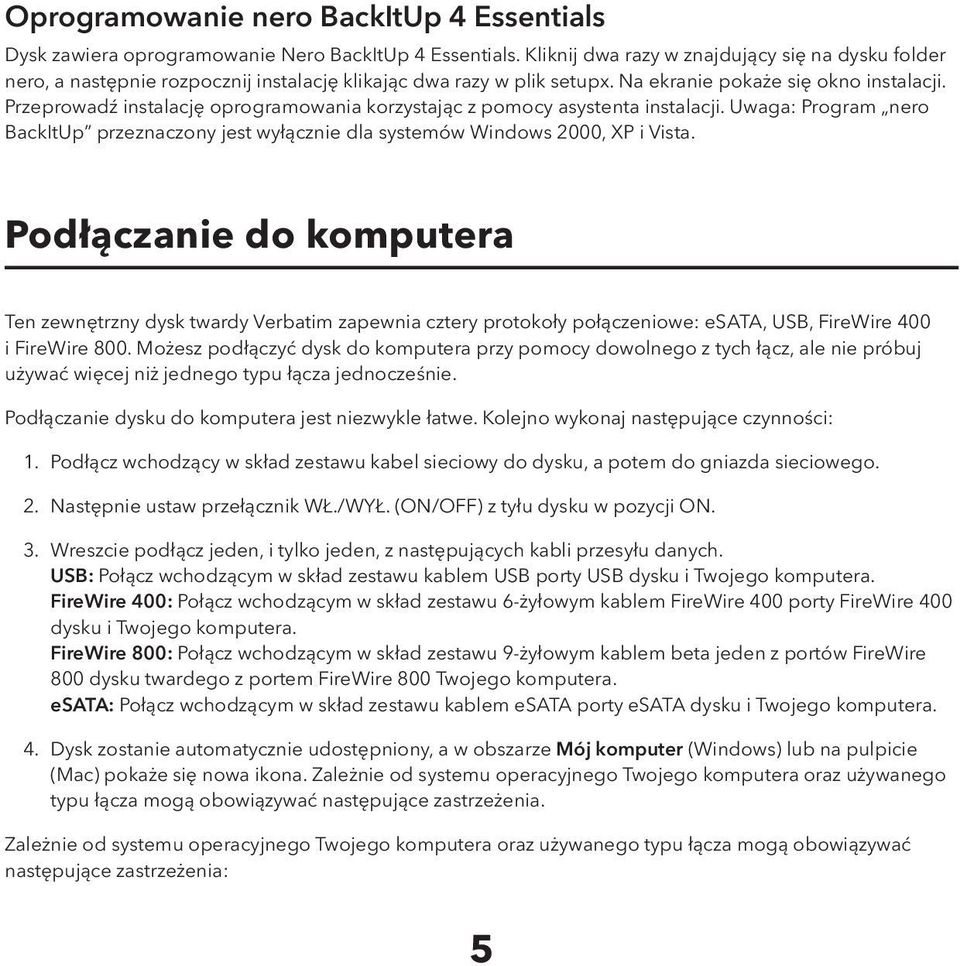

5 Oprogramowanie nero BackItUp 4 Essentials Dysk zawiera oprogramowanie Nero BackItUp 4 Essentials. Kliknij dwa razy w znajdujący się na dysku folder nero, a następnie rozpocznij instalację klikając dwa razy w plik setupx. Na ekranie pokaże się okno instalacji. Przeprowadź instalację oprogramowania korzystając z pomocy asystenta instalacji. Uwaga: Program nero BackItUp przeznaczony jest wyłącznie dla systemów Windows 2000, XP i Vista. Podłączanie do komputera Ten zewnętrzny dysk twardy Verbatim zapewnia cztery protokoły połączeniowe: esata, USB, FireWire 400 i FireWire 800. Możesz podłączyć dysk do komputera przy pomocy dowolnego z tych łącz, ale nie próbuj używać więcej niż jednego typu łącza jednocześnie. Podłączanie dysku do komputera jest niezwykle łatwe. Kolejno wykonaj następujące czynności: 1. Podłącz wchodzący w skład zestawu kabel sieciowy do dysku, a potem do gniazda sieciowego. 2. Następnie ustaw przełącznik WŁ./WYŁ. (ON/OFF) z tyłu dysku w pozycji ON. 3. Wreszcie podłącz jeden, i tylko jeden, z następujących kabli przesyłu danych. USB: Połącz wchodzącym w skład zestawu kablem USB porty USB dysku i Twojego komputera. FireWire 400: Połącz wchodzącym w skład zestawu 6-żyłowym kablem FireWire 400 porty FireWire 400 dysku i Twojego komputera. FireWire 800: Połącz wchodzącym w skład zestawu 9-żyłowym kablem beta jeden z portów FireWire 800 dysku twardego z portem FireWire 800 Twojego komputera. esata: Połącz wchodzącym w skład zestawu kablem esata porty esata dysku i Twojego komputera. 4. Dysk zostanie automatycznie udostępniony, a w obszarze Mój komputer (Windows) lub na pulpicie (Mac) pokaże się nowa ikona. Zależnie od systemu operacyjnego Twojego komputera oraz używanego typu łącza mogą obowiązywać następujące zastrzeżenia. Zależnie od systemu operacyjnego Twojego komputera oraz używanego typu łącza mogą obowiązywać następujące zastrzeżenia: 5

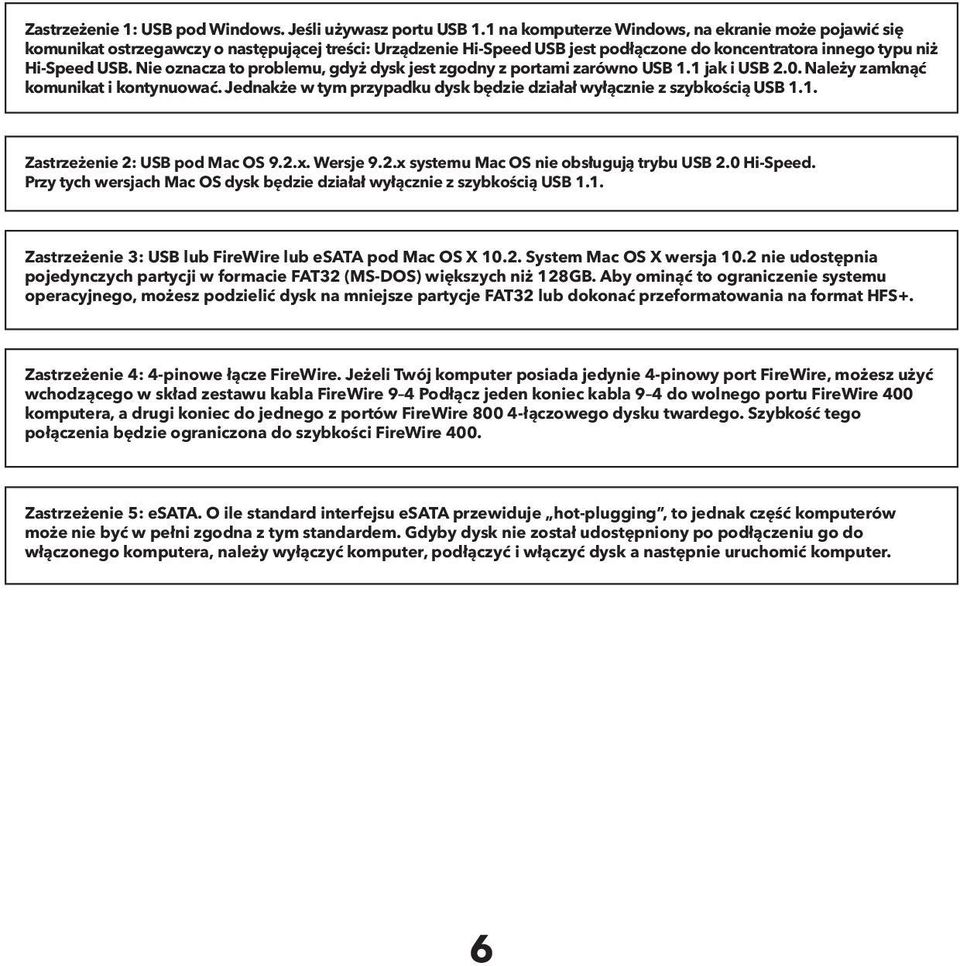

6 Zastrzeżenie 1: USB pod Windows. Jeśli używasz portu USB 1.1 na komputerze Windows, na ekranie może pojawić się komunikat ostrzegawczy o następującej treści: Urządzenie Hi-Speed USB jest podłączone do koncentratora innego typu niż Hi-Speed USB. Nie oznacza to problemu, gdyż dysk jest zgodny z portami zarówno USB 1.1 jak i USB 2.0. Należy zamknąć komunikat i kontynuować. Jednakże w tym przypadku dysk będzie działał wyłącznie z szybkością USB 1.1. Zastrzeżenie 2: USB pod Mac OS 9.2.x. Wersje 9.2.x systemu Mac OS nie obsługują trybu USB 2.0 Hi-Speed. Przy tych wersjach Mac OS dysk będzie działał wyłącznie z szybkością USB 1.1. Zastrzeżenie 3: USB lub FireWire lub esata pod Mac OS X System Mac OS X wersja 10.2 nie udostępnia pojedynczych partycji w formacie FAT32 (MS-DOS) większych niż 128GB. Aby ominąć to ograniczenie systemu operacyjnego, możesz podzielić dysk na mniejsze partycje FAT32 lub dokonać przeformatowania na format HFS+. Zastrzeżenie 4: 4-pinowe łącze FireWire. Jeżeli Twój komputer posiada jedynie 4-pinowy port FireWire, możesz użyć wchodzącego w skład zestawu kabla FireWire 9 4 Podłącz jeden koniec kabla 9 4 do wolnego portu FireWire 400 komputera, a drugi koniec do jednego z portów FireWire łączowego dysku twardego. Szybkość tego połączenia będzie ograniczona do szybkości FireWire 400. Zastrzeżenie 5: esata. O ile standard interfejsu esata przewiduje hot-plugging, to jednak część komputerów może nie być w pełni zgodna z tym standardem. Gdyby dysk nie został udostępniony po podłączeniu go do włączonego komputera, należy wyłączyć komputer, podłączyć i włączyć dysk a następnie uruchomić komputer. 6

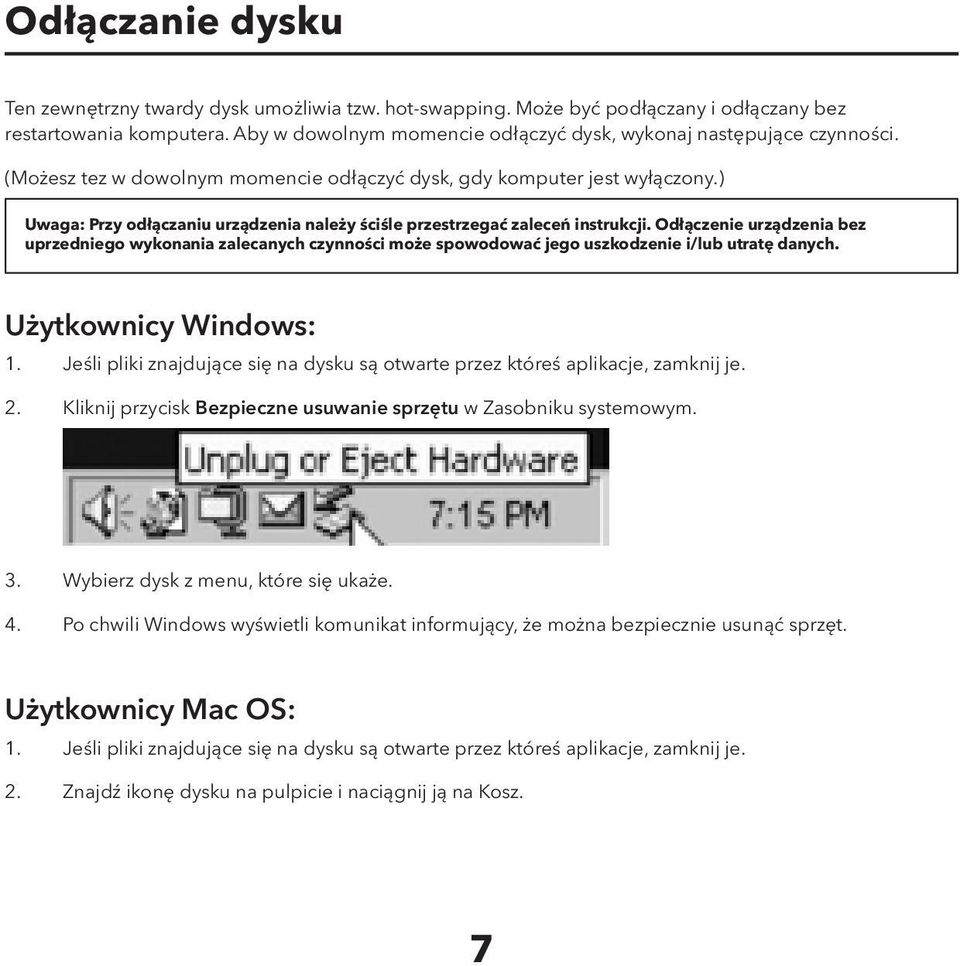

7 Odłączanie dysku Ten zewnętrzny twardy dysk umożliwia tzw. hot-swapping. Może być podłączany i odłączany bez restartowania komputera. Aby w dowolnym momencie odłączyć dysk, wykonaj następujące czynności. (Możesz tez w dowolnym momencie odłączyć dysk, gdy komputer jest wyłączony.) Uwaga: Przy odłączaniu urządzenia należy ściśle przestrzegać zaleceń instrukcji. Odłączenie urządzenia bez uprzedniego wykonania zalecanych czynności może spowodować jego uszkodzenie i/lub utratę danych. Użytkownicy Windows: 1. Jeśli pliki znajdujące się na dysku są otwarte przez któreś aplikacje, zamknij je. 2. Kliknij przycisk Bezpieczne usuwanie sprzętu w Zasobniku systemowym Wybierz dysk z menu, które się ukaże. Po chwili Windows wyświetli komunikat informujący, że można bezpiecznie usunąć sprzęt. Użytkownicy Mac OS: 1. Jeśli pliki znajdujące się na dysku są otwarte przez któreś aplikacje, zamknij je. 2. Znajdź ikonę dysku na pulpicie i naciągnij ją na Kosz. 7

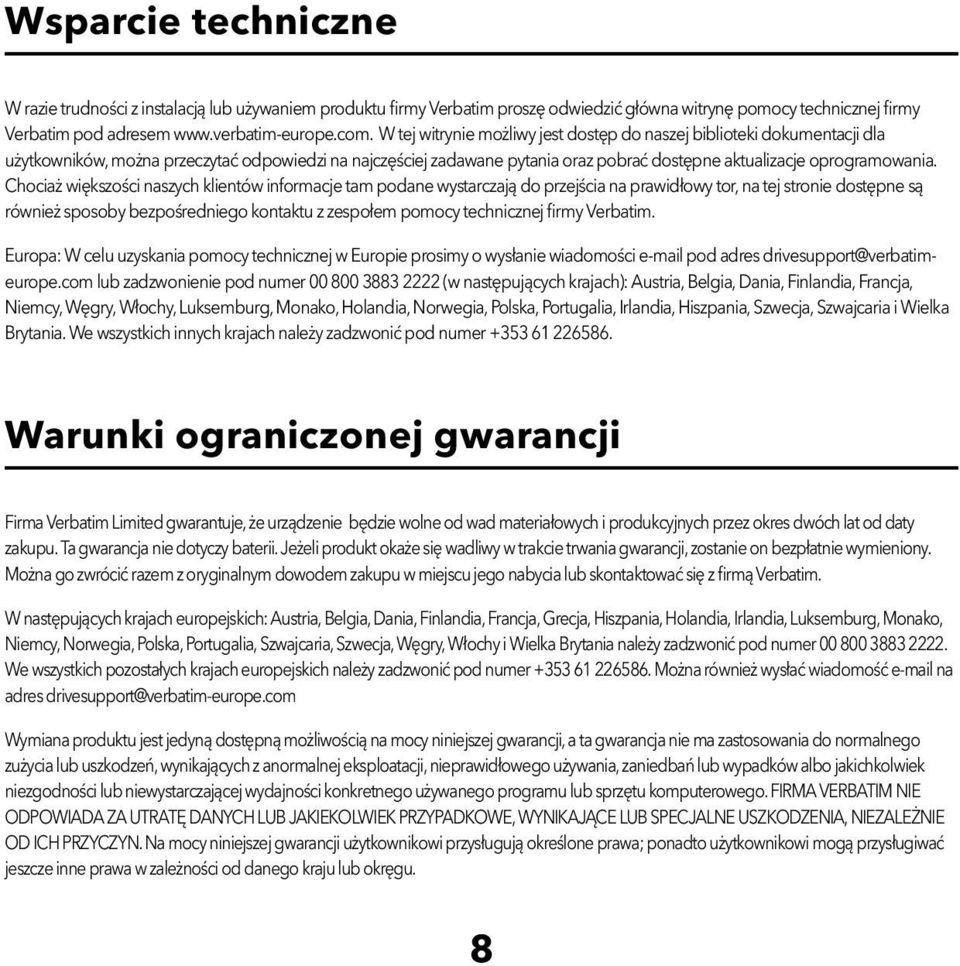

8 Wsparcie techniczne W razie trudności z instalacją lub używaniem produktu firmy Verbatim proszę odwiedzić główna witrynę pomocy technicznej firmy Verbatim pod adresem W tej witrynie możliwy jest dostęp do naszej biblioteki dokumentacji dla użytkowników, można przeczytać odpowiedzi na najczęściej zadawane pytania oraz pobrać dostępne aktualizacje oprogramowania. Chociaż większości naszych klientów informacje tam podane wystarczają do przejścia na prawidłowy tor, na tej stronie dostępne są również sposoby bezpośredniego kontaktu z zespołem pomocy technicznej firmy Verbatim. Europa: W celu uzyskania pomocy technicznej w Europie prosimy o wysłanie wiadomości pod adres drivesupport@verbatimeurope.com lub zadzwonienie pod numer (w następujących krajach): Austria, Belgia, Dania, Finlandia, Francja, Niemcy, Węgry, Włochy, Luksemburg, Monako, Holandia, Norwegia, Polska, Portugalia, Irlandia, Hiszpania, Szwecja, Szwajcaria i Wielka Brytania. We wszystkich innych krajach należy zadzwonić pod numer Warunki ograniczonej gwarancji Firma Verbatim Limited gwarantuje, że urządzenie będzie wolne od wad materiałowych i produkcyjnych przez okres dwóch lat od daty zakupu. Ta gwarancja nie dotyczy baterii. Jeżeli produkt okaże się wadliwy w trakcie trwania gwarancji, zostanie on bezpłatnie wymieniony. Można go zwrócić razem z oryginalnym dowodem zakupu w miejscu jego nabycia lub skontaktować się z firmą Verbatim. W następujących krajach europejskich: Austria, Belgia, Dania, Finlandia, Francja, Grecja, Hiszpania, Holandia, Irlandia, Luksemburg, Monako, Niemcy, Norwegia, Polska, Portugalia, Szwajcaria, Szwecja, Węgry, Włochy i Wielka Brytania należy zadzwonić pod numer We wszystkich pozostałych krajach europejskich należy zadzwonić pod numer Można również wysłać wiadomość na adres drivesupport@verbatim-europe.com Wymiana produktu jest jedyną dostępną możliwością na mocy niniejszej gwarancji, a ta gwarancja nie ma zastosowania do normalnego zużycia lub uszkodzeń, wynikających z anormalnej eksploatacji, nieprawidłowego używania, zaniedbań lub wypadków albo jakichkolwiek niezgodności lub niewystarczającej wydajności konkretnego używanego programu lub sprzętu komputerowego. FIRMA VERBATIM NIE ODPOWIADA ZA UTRATĘ DANYCH LUB JAKIEKOLWIEK PRZYPADKOWE, WYNIKAJĄCE LUB SPECJALNE USZKODZENIA, NIEZALEŻNIE OD ICH PRZYCZYN. Na mocy niniejszej gwarancji użytkownikowi przysługują określone prawa; ponadto użytkownikowi mogą przysługiwać jeszcze inne prawa w zależności od danego kraju lub okręgu. 8

9 Oświadczenie WEEE Dyrektywa w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego (WEEE), która weszła w życie jako akt prawa europejskiego z dniem 13 lutego 2003, wprowadziła istotne zmiany w sposobie postępowania ze sprzętem elektrycznym po zakończeniu jego eksploatacji. Logo WEEE (zamieszczone po lewej stronie) na produkcie lub opakowaniu oznacza, że nie można pozbywać się produktu ani wyrzucać go razem z innymi odpadami domowymi. Więcej informacji na temat pozbywania się zużytego sprzętu elektrycznego i elektronicznego, jego odzyskiwania i punktów odbioru można uzyskać u lokalnego podmiotu oferującego usługi pozbywania się zużytego sprzętu dla gospodarstw domowych lub w sklepie, w którym nabyto sprzęt. Zgodność z przepisami FCC Urządzenie zostało przetestowane i została stwierdzona jego zgodność z ograniczeniami urządzeń cyfrowych klasy B zgodnie z częścią 15 norm FCC. Wartości graniczne ustanowiono w celu stworzenia należytego zabezpieczenie przed szkodliwymi zakłóceniami w instalacjach budynków mieszkalnych. Niniejsze urządzenie wytwarza, używa i emituje energię o częstotliwości radiowej, i jeśli nie zostanie zainstalowane i nie będzie używane zgodnie z instrukcją, może zakłócać sygnały radiowe. Jednakże, nie ma gwarancji, że przy jakimś szczególnym ustawieniu zakłócenia nie wystąpią. Jeżeli urządzenie to będzie powodowało szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, to zaleca się, aby użytkownik spróbował je usunąć w jeden z następujących sposobów: Zmienić kierunek lub miejsce zainstalowania anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. Podłączenie urządzenia do gniazdka sieciowego innego niż to, do którego podłączono odbiornik. Skorzystanie z pomocy sprzedawcy lub doświadczonego technika radiowo-telewizyjnego. 9

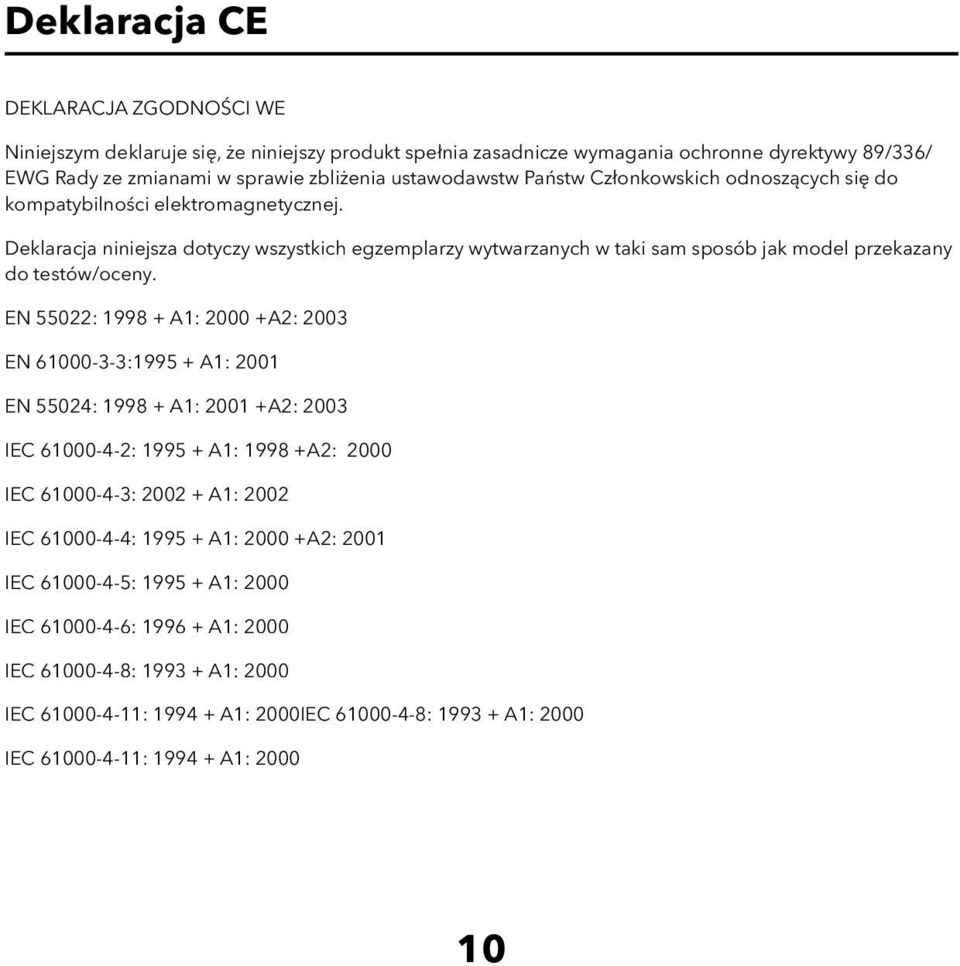

10 Deklaracja CE DEKLARACJA ZGODNOŚCI WE Niniejszym deklaruje się, że niniejszy produkt spełnia zasadnicze wymagania ochronne dyrektywy 89/336/ EWG Rady ze zmianami w sprawie zbliżenia ustawodawstw Państw Członkowskich odnoszących się do kompatybilności elektromagnetycznej. Deklaracja niniejsza dotyczy wszystkich egzemplarzy wytwarzanych w taki sam sposób jak model przekazany do testów/oceny. EN 55022: A1: A2: 2003 EN : A1: 2001 EN 55024: A1: A2: 2003 IEC : A1: A2: 2000 IEC : A1: 2002 IEC : A1: A2: 2001 IEC : A1: 2000 IEC : A1: 2000 IEC : A1: 2000 IEC : A1: 2000IEC : A1: 2000 IEC : A1:

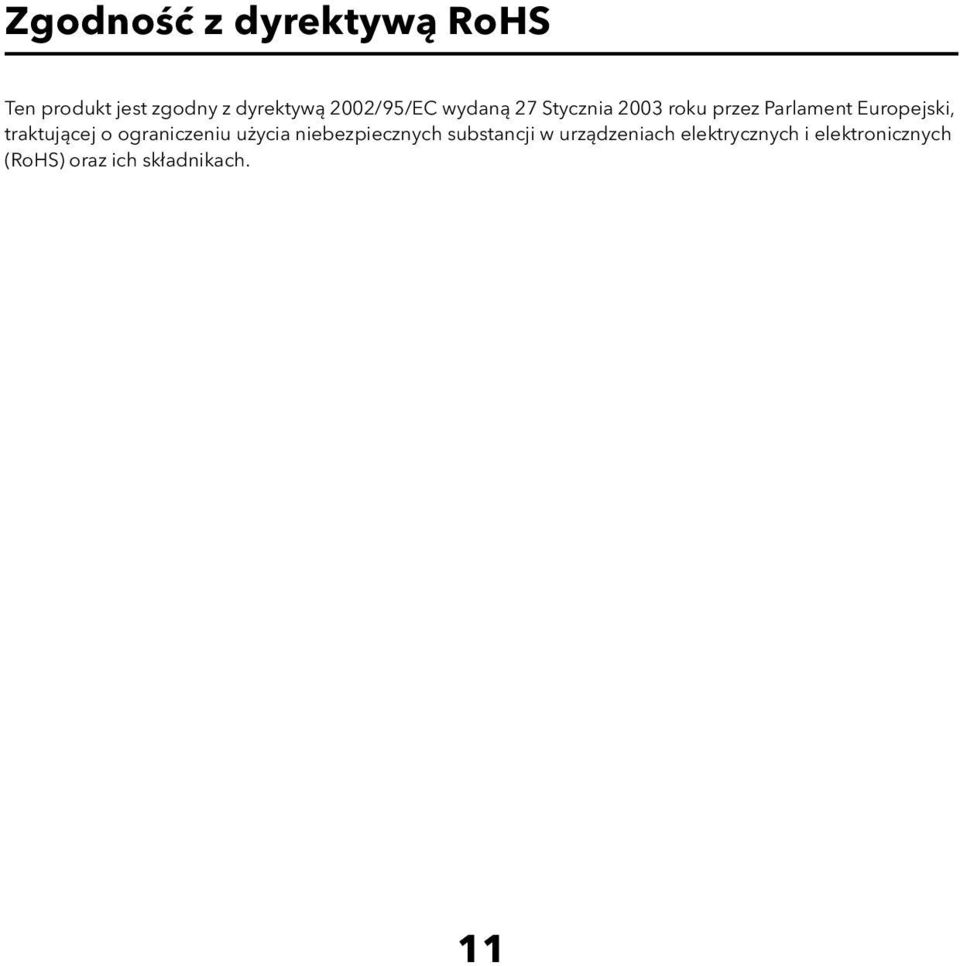

11 Zgodność z dyrektywą RoHS Ten produkt jest zgodny z dyrektywą 2002/95/EC wydaną 27 Stycznia 2003 roku przez Parlament Europejski, traktującej o ograniczeniu użycia niebezpiecznych substancji w urządzeniach elektrycznych i elektronicznych (RoHS) oraz ich składnikach. 11
