PORTAL do profili drewnianych i PCV. Informacje techniczne: ES, HS, PSK PLUS, PS PLUS, FS PLUS, CS.

Transkrypt

1 PORTAL do profili drewnianych i PCV. Informacje techniczne: ES, HS, PSK PLUS, PS PLUS, FS PLUS, CS. OKUCIA OKIENNE OKUCIA DO DRZWI OKUCIA DO DRZWI PRZESUWNYCH TECHNIKA WIETRZENIA AUTOMATYKA OKUCIA DO DRZWI PRZESUWNYCH

2 ECO SLIDE po prostu szczelny. NOWOŚĆ Nowy system okuciowy ECO SLIDE od SIEGENIA wyróżnia się nowatorskim rozwiązaniem w zakresie uszczelnienia. Całkowicie nowa linia produktowa w grupie PORTAL łączy w sobie łatwą obsługę systemów podnoszono- przesuwnych HS z wysokim stopniem szczelności elementów uchylno-przesuwnych PSK. Oprócz ciągłego uszczelnienia i specjalnych wózków jezdnych okucie zostało wyposażone w innowacyjny system prowadzący i ryglujący. W każdym z czterech narożników znajdują się elementy ryglujące, które wprowadzają skrzydło w pozycję zamknięcia. W momecie ruchu klamką, siła niezbędna do dociągnięcia skrzydła przekazywana jest od klamki, za pośrednictwem zasuwnicy, aż do dwóch haków ryglujących, które dociągają skrzydło o 15 mm. Odbojniki wykonane z elastycznego tworzywa tłumią odgłosy pracy okucia. Rowek okuciowy wymagany pod montaż zasuwnicy ma szerokość 16 mm i jest zgodny ze standardem stosowanym w typowych profilach. wysoka szczelność, wynikająca z zastowania ciągłego uszczelnienia wymagany jest nowy system profili seryjnie z funkcją mikrowentylacji wygodna obsługa dostępny także z niskim progiem jako rozwiązanie bez barier możliwość stosowania przy wąskich profilach skrzydeł proste i szybkie okuwanie brak potrzeby konserwacji okuć Więcej informacji na stronie: 2

3 Dane Techniczne. PORTAL ES 250 > Ciężar skrzydła max. 250 kg > Szerokość skrzydła we wrębie 680 mm 2500 mm > Wysokość skrzydła we wrębie 1200 mm 2500 mm > Dornmas 15 mm 55 mm > Odległość od osi zamka do końca kasety standardowa zasuwnica: 12,5 mm zasuwnica z wkładką bębenkową: 17 mm > Schemat A, K > Kolory klamek biały, biały kremowy, brązowy, srebrny, stal nierdzewna (F9), jasnobrązowy ruch skrzydla wymuszany ruchem klamki do nowych systemów profili z rowkiem okuciowym 16 mm, wykonanych z dowolnego materiału > Potwierdzenie jakości Badania przeprowadzone przez Instytut Techniki Okiennej w Rosenheim gwarantują pozostającą na stałym poziomie wysoką jakość przebadanych okuć (QM 346). Testy zgodne z normą EN i EN 1191 SCHEMAT A SCHEMAT K 3

4 Wózki jezdne PRZYKRĘCANE W ROWKU OKUCIOWYM PRZYKRĘCANE PO BOKACH ruch w przedziale 9 mm w obie strony dwa warianty przykręcania: w rowku okuciowym lub po bokach maksymalny udźwig wynosi do 150 kg dla 2 wózków oraz 150 kg 250 kg dla 4 wózków nie wymagają częstej konserwacji istnieje możliwość zablokowania wózków w pozycji montażowej konstrukcja wózków umożliwia montaż uszczelek szczotkowych Elementy prowadzące i zamykające elementy prowadzące i ryglujące w każdym narożniku skrzydła wysoka szczelność w pozycji zamkniętej zintegrowana regulacja wysokości zapewnia optymalne ustawienie podczas montażu elementy ramowe z rolkami zapewniają lekką obsługę 4

5 Haki Dwa haki ryglujące podczas ruchu klamką dociągają skrzydło o 15 mm. Odbojniki z elastycznego tworzywa redukują odgłosy pracy elementów. haki wykonane są z wytrzymałego stopu i mają opływowy, zaokrąglony kształt elementy ryglujące wyposażone są w rolki, które zapewniają łatwe zamykanie skrzydeł i są odporne na zużycie Mikrowentylacja Okucie ECO SLIDE jest standardowo wyposażone w funkcję mikrowentylacji, dzięki temu w dowolnym momencie możemy przy pomocy klamki rozszczelnić okno i zapewnić optymalną wymianę powietrza. mikrowentylacja dostępna już w wersji standardowej łatwa w obsłudze zapewnia skuteczną wentylację gwarantuje zdrowy klimat we wnętrzu Klamka PRZESUWANIE Szeroka paleta kolorystyczna klamek oferowana przez SIEGENIA daje możliwość dopasowania wyglądu okien do wystroju każdego wnętrza. długość klamki 160 mm trzpień czworokątny 7 mm MIKROWENTYLACJA ZAMYKANIE 5

6 PORTAL HS. Ruch w wadze ciężkiej. Dzięki wieloletnim pracom rozwojowym technika okuć podnoszono-przesuwnych SIEGENIA osiągnęła poziom, który pozwala na bezpieczne, komfortowe i lekkie przesuwanie konstrukcji o ciężarze skrzydeł nawet do 400 kg. Szklana ściana może mieć całkowitą szerokość równą 19 m i otwierać się na przestrzeni 12 m - niezależnie od rodzaju profilu. próg o wysokości 19 mm spełnia wymagania normy DIN seryjnie z funkcją mikrowentylacji podstawowy stopień bezpieczeństwa już w standardowej wersji okucia, łatwa rozbudowa do RC2 według EN możliwość zablokowania wózków w pozycji montażowej upraszcza instalację i zmniejsza ryzyko popełnienia błędu tylko 3 wielkości zasuwnic, a co za tym idzie zmniejszenie kosztów logistycznych funkcjonalne łączniki progu zapewniają wysoką stabilność i wraz z osłonami tworzą harmonijną, wizualną całość minimalne frezowanie pod kasetę zamka nie narusza stabilności profilu skrzydła 6

7 Dane techniczne. PORTAL HS 150 PORTAL HS 200 PORTAL HS 300 PORTAL HS 400 > Ciężar skrzydła max. 150 kg max. 200 kg max. 300 kg max. 400 kg > Szerokość skrzydła 590 mm 2485 mm 590 mm 2485 mm 720 mm 3335 mm 1370 mm 3335 mm > Wysokość skrzydła 1175 mm 2690 mm 1175 mm 2690 mm 1175 mm 3325 mm 1175 mm 3325 mm > Dornmas 25 mm 27,5 mm 37,5 mm 37,5 mm > Wysokość klamki dostępne warianty (510, 810, stała 410 mm Gr. 170 stała 410 mm Gr. 170 stała 410 mm Gr , 1010, 1110 mm) 1010 mm Gr. 220, mm Gr. 220, mm Gr. 220, 260 > Schemat A, C, D, G, G2, G3, A, C, D, G, G2, G3, A, C, D, G, G2, G3, A, C, D, G, G2, G3, H, K, F, E, L H, K, F, E, L H, K, F, E, L H, K, F E, L > Kolory klamek biały, brązowy, EV1, F9 biały, kremowy, brązowy, EV1, tytan jasny, F9, jasnybrąz, EV2, stare złoto, czarny biały, kremowy, brązowy, EV1, tytan jasny, F9, jasnybrąz, EV2, stare złoto, czarny biały, kremowy, brązowy, EV1, tytan jasny, F9, jasnybrąz, EV2, stare złoto, czarny próg aluminiowy próg aluminiowy próg aluminiowy próg aluminiowy wyposażony wyposażony w przekładkę wyposażony w przekładkę wyposażony w przekładkę w przekładkę termiczną termiczną (opcjonalnie niski) termiczną (opcjonalnie niski) termiczną (opcjonalnie niski) (opcjonalnie niski) > Potwierdzenie jakości Badania przeprowadzone przez Instytut Techniki Okiennej w Rosenheim gwarantują pozostającą na stałym poziomie wysoką jakość przebadanych okuć (QM 346). Testy zgodne z normą EN i EN SCHEMAT A SCHEMAT G SCHEMAT F max mm max mm max mm SCHEMAT D SCHEMAT G2 SCHEMAT C max mm max mm max mm SCHEMAT E SCHEMAT G3 SCHEMAT K max mm max mm max mm SCHEMAT H SCHEMAT L max mm max mm 7

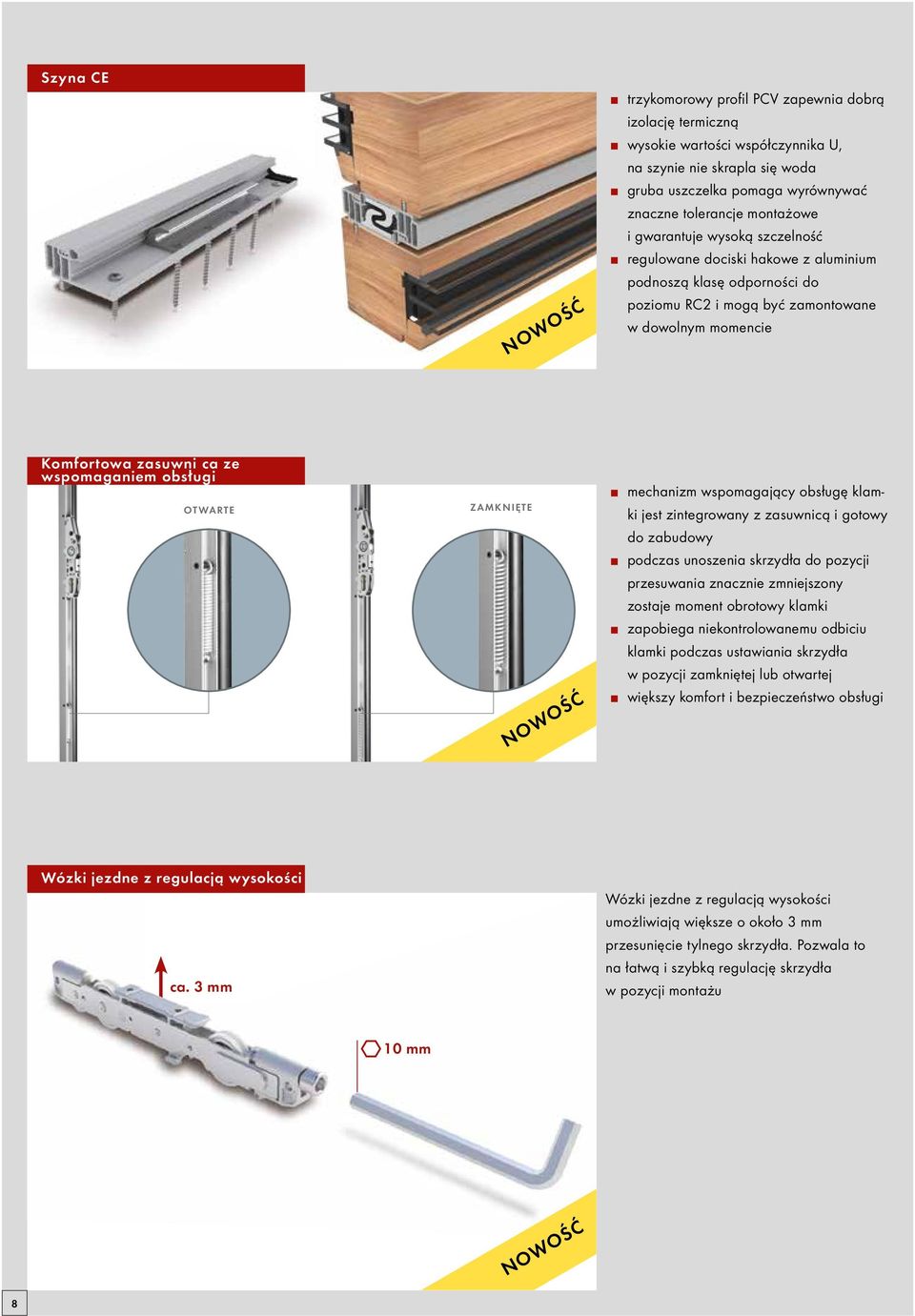

8 Szyna CE NOWOŚĆ trzykomorowy profil PCV zapewnia dobrą izolację termiczną wysokie wartości współczynnika U, na szynie nie skrapla się woda gruba uszczelka pomaga wyrównywać znaczne tolerancje montażowe i gwarantuje wysoką szczelność regulowane dociski hakowe z aluminium podnoszą klasę odporności do poziomu RC2 i mogą być zamontowane w dowolnym momencie Komfortowa zasuwni ca ze wspomaganiem obsługi OTWARTE ZAMKNIĘTE NOWOŚĆ mechanizm wspomagający obsługę klamki jest zintegrowany z zasuwnicą i gotowy do zabudowy podczas unoszenia skrzydła do pozycji przesuwania znacznie zmniejszony zostaje moment obrotowy klamki zapobiega niekontrolowanemu odbiciu klamki podczas ustawiania skrzydła w pozycji zamkniętej lub otwartej większy komfort i bezpieczeństwo obsługi Wózki jezdne z regulacją wysokości ca. 3 mm Wózki jezdne z regulacją wysokości umożliwiają większe o około 3 mm przesunięcie tylnego skrzydła. Pozwala to na łatwą i szybką regulację skrzydła w pozycji montażu 10 mm NOWOŚĆ 8

9 Klamki i osłony Szeroki wybór kolorów i kształtów klamek zapewnia idealne dopasowanie do potrzeb użytkowników. Oprócz wersji standardowej mamy do wyboru m.in. klamkę z wkładką BIAŁY KREMOWY BRĄZOWY JASNOBRĄZOWY bębenkową, klamkę dwustronną lub płaską. zmienna długość trzpienia oznacza, że klamki mogą być zastosowane STANDARDOWA do skrzydeł o grubości mm SREBRNY TYTAN JASNY F 9 CZARNY Z WKŁADKĄ BĘBENKOWĄ OD STR. ZEWN. I WEWN. dzięki możliwości lakierowania na dowolny kolor możemy zrealizować nawet najbardziej nietypowe życzenia Mikrowentylacja Okucie PORTAL HS jest standardowo wyposażone w funkcję mikrowentylacji, dzięki temu w dowolnym momencie możemy przy pomocy klamki rozszczelnić okno i zapewnić optymalną wymianę powietrza mikrowentylacja dostępna już w wersji standardowej łatwa w obsłudze zapewnia skuteczną wentylację na poziomie do 265 m 3 /h i zdrowy klimat w pomieszczeniach Ochrona przed włamaniem wysokie bezpieczeństwo już w wersji podstawowej stopnień odporności na włamanie do klasy RC2, zgodnie z EN możliwość zintegrowania z elektronicznymi systemami kontroli już przy standardowej wersji okucia 9

10 Próg ECO PASS. Pozbawiony barier i ECOlogiczny. NOWOŚĆ Doskonała izolacyjność cieplna i całkowita likwidacja barier to cechy, które wyróżniają próg ECO PASS. Rozwiązanie charakteryzuje się wysoką elastycznością i łatwym montażem. Z myślą o przyszłości SIEGENIA zaprojektowała nowy próg ECO PASS, który spełnia wymagania obowiązującego rozporządzenia o oszczędzaniu energii (EnEV) 2009 oraz przewidywane wymagania nowego rozporządzenia EnEV. Oprócz doskonałych parametrów termoizolacyjnych i całkowitego braku barier, produkt wyróżnia się atrakcyjnym wzornictwem i wysokim poziomem komfortu. Po zamontowaniu szyna jezdna wystaje jedynie 5mm ponad powierzchnię progu. Kluczowy element tego innowacyjnego rozwiązania, przeznaczonego do konstrukcji PCV i drewnianych, stanowi nowy 10-komorowy profil, który decyduje o tym, że próg jest niezwykle energooszczędny. Aluminiowe wzmocnienie gwarantuje wysoką stabilność. Jednoczęściowa konstrukcja ECO PASS pozwala na szybkie i ekonomiczne dopasowanie progu do różnych wymagań montażowych. Od strony wewnętrznej, jak i zewnętrznej próg licuje z krawędzią ramy. Kompleksowy system modułowy pozwala optymalnie dopasować rozwiązanie do potrzeb użytkownika. Wśród dostępnych akcesoriów znajdują się m.in. osłona pogodowa czy profil uszczelniający. Aby dodatkowo uszczelnić konstrukcję progu, możemy zastosować opcjonalny profil uszczelniający o wysokości 50 mm. 10

11 Zalety STANDARD WERSJA BEZ BARIER 10-komorowa konstrukcja progu zapewnia optymalną izolację cieplną absolutne pozbycie się barier dzięki profilom wyrównującym profil progu licuje z ramą od zewnątrz i od wewnątrz, jest bardzo wygodny w transporcie stabilne jednoczęściowe rozwiązanie z licznymi możliwościami konfiguracji optymalna szczelność dzięki zewnętrznemu profilowi uszczelniającemu 50 mm wymienna szyna jezdna Izolacja NA ZEWNĄTRZ -15 C WEWNĄTRZ +20 C +10 C doskonałe parametry termoizolacyjne pozwalają sprostać wysokim wymaganiom obowiązującego rozporządzenia o oszczędzaniu energii znaczne ograniczenie ryzyka powstawania skroplin Stabilność Funkcjonalne łączniki progu zapewniają doskonałą stabilność w narożnikach i tworzą razem z osłonkami bocznymi harmonijne wykończenie, co ma istotne znaczenie w przypadku łączenia systemów ościeżnic czy też ogrodów zimowych. 11

12 COMFORT UNIT nowy, docięty i złożony pod wymiar próg HS. NOWOŚĆ W oparciu o nowy próg ECO PASS wprowadziliśmy, oprócz dostępnych w sprzedaży do tej pory standardowych długości i pojedynczo zamawianych elementów okucia HS - dodatkowy całościowy pakiet COMFORT UNIT. Największą zaletą rozwiązania z punktu widzenia producentów systemów HS jest przerzucenie prac związanych z obsługą na SIEGENIA. W przypadku każdego zamówienia począwszy od wózkow jezdnych, poprzez szynę prowadzącą, a skończywszy na progu - wszystko jest indywidualnie skompletowane i dostarczone w przeciągu zalednie 5 8 dni roboczych. Wszystkie elementy docięte są na wymiar z dokładnością prawie co od milimetra, nawiercone i w przypadku gdy jest taka możliwość wstępnie zmontowane, co skraca czas instalacji i wpływa na obniżenie kosztów produkcyjnych. Więcej informacji na stronie: Formularz zamówienia Korzystając z narzędzia do zamawiania online wystarczy wpisać istotne informacje na temat wymaganych elementów: rodzaj profilu (PVC, drewno lub ALU) schemat: A lub C kierunek otwierania konstrukcji HS zewn. wysokość oraz szerokość ramy szerokość skrzydła biernego ciężar skrzydła wersja dodatki rodzaj oraz kolor klamki adres dostawy odbiorca/inwestor wymagana ilość zestawów 12

13 Dostawa W przeciągu 5 8 dni roboczych dostarczymy do Państwa pełny pakiet z następującą zawartością: złożony oraz nawiercony próg ECO PASS z łącznikiem progu, elementami środkowymi, profilem uzupełniającym, wyrównaniem pod skrzydło stałe, kompletem uszczelnień i zamontowaną szyną jezdną docięte na wymiar szyna jezdna, szyna prowadząca oraz listwa łącząca wszystkie kompaktowe elementy takie jak: wózki, zasuwnice, klamki, itp. w rozwiązaniu bez barier : zamontowany profil uzupełniający i łączący z nawierconymi otworami odwodniającymi okap progowy oraz profil uszczelniający są nawiercone Zalety pakietu Comfort Unit pozwala na optymalizację procesów produkcyjnych oszczędzając w ten sposób czas i pieniądze: nie tracimy cennego czasu na poszukiwana elementów i ich montaż żadnego magazynowania i zarządzania gospodarką magazynową brak ryzyka związanego ze zmianą elementów, zabrudzeniem, uszkodzeniem redukcja stanów magazynowych oszczędność kosztów związanych z obróbką brak ryzyka związanego z błędami na produkcji jak np. nieprecyzyjne docięcie, nawiercenie itd. brak odpadów szybka realizacja dzięki odpowiednio oznaczonej instrukcji montażu 13

14 Generacja PSK PLUS. PSK 100 PLUS. Dzięki znacznej redukcji liczby komponentów PSK 100 PLUS do skrzydeł o wadze do 100 kg, łączy w sobie korzyści w zakresie logistyki, magazynowania i obsługi. PSK 130 PLUS. Okucie przeznaczone do średniej wielkości skrzydeł, elastycznie dopasowuje się do wymogów rynku, zachowując wszystkie zalety rodziny PSK PLUS. PSK 160 PLUS. Dedykowane specjalnie do obsługi większych skrzydeł o wadze do 160 kg. Aby w PSK 100 PLUS, 130 PLUS i 160 PLUS ustawić skrzydło w pozycji uchyłu, wystarczy obrót klamki o 90. Dalszy obrót pozwala przesunąć skrzydło na bok. Ze względu na dużą odległość odstawiania skrzydła, okucia nadają się do bardzo szerokich profili okiennych. PSK 200-Z PLUS. Przeznaczone specjalnie do dużych skrzydeł o wadze do 200 kg i szerokości do 2000 mm, z drewna, PCV lub aluminium. Jeszcze łatwiejsza obsługa dzięki funkcji wspomaganego uchyłu. Prosty obrót klamki o 90 wprowadza automatycznie skrzydło w pozycję uchyłu. Kolejny ruch klamką ustawia je w pozycji przesuwnej. Podobnie jak w przypadku całego systemu PSK duża odległość na jaką możemy odstawić skrzydło sprawia, że okucie nadaje się również do konstrukcji z szerokimi profilami. 14 2

15 Dane techniczne. PORTAL PSK 100 PLUS PORTAL PSK 130 PLUS PORTAL PSK 160 PLUS PORTAL PSK 200-Z PLUS > Ciężar skrzydła max. 100 kg max. 130 kg max. 160 kg max. 200 kg > Szerokość skrzydła we wrębie 640 mm 1400 mm 670 mm 1400 mm 670 mm 1600 mm 770 mm 2000 mm > Wysokość skrzydła we wrębie 840 mm 2360 mm 840 mm 2360 mm 840 mm 2360 mm 1000 mm 2360 mm > Odległość odstawienia skrzydła 125 mm 125 mm 125 mm 125 mm > Schemat A, C, G, K A, C, G, K A, C, G, K A, C, G, K > Kolory osłon biały, kremowy, brązowy, srebrny, biały, kremowy, brązowy, srebrny, biały, kremowy, brązowy, srebrny, biały, kremowy, brązowy, F9 F9 F9, jasnobrązowy srebrny, F9, jasnobrązowy wymagane jedynie 35mm wymagane jedynie 35 mm wymagane jedynie 35 mm z automatycznym uchyłem na szynę jezdną na szynę jezdną na szynę jezdną wymagane jedynie 35 mm rozwórka uchyłu ze rozwórka uchyłu ze do profili okiennych z rowkiem na szynę jezdną zintegrowaną i regulowaną zintegrowaną i regulowaną okuciowym o szer. 16 mm do profili okiennych blokadą, łatwa w montażu, nie blokadą, łatwa w montażu, nie z dowolnego materiału z rowkiem okuciowym wymagająca synchronizacji wymagająca synchronizacji o szer. 16 mm z dowolnego do profili okiennych z rowkiem do profili okiennych z rowkiem materiału okuciowym o szer. 16 mm okuciowym o szer. 16 mm z dowolnego materiału z dowolnego materiału > Potwierdzenie jakości Badania przeprowadzone przez Instytut Techniki Okiennej w Rosenheim gwarantują pozostającą na stałym poziomie wysoką jakość przebadanych okuć (QM 347). Testy zgodne z normą EN i EN SCHEMAT A SCHEMAT C SCHEMAT G SCHEMAT K 15

16 PSK 160 PLUS Komfort wysoki komfort obsługi dzięki dodatkowej sprężynie umieszczonej w wózku, która wspomaga domykanie skrzydła wysoki stopień bezpieczeństwa łatwe ustawianie skrzydła w odpowiedniej pozycji nawet przy wysokim stopniu ochrony antywłamaniowej (do RC2) NOWOŚĆ Łączniki PSK 160 PLUS Komfort nie powodują zwiększenia czasu okuwania niewielkie dodatkowe koszty funkcja automatycznego zatrzaskiwania pakiet elementów ramowych z programu PSK 200-Z PLUS NOWOŚĆ 16

17 PS 160 PLUS PAF rozszczelnienie po obwodzie skrzydła zamiast uchylania lekka obsługa wysoki poziom bezpieczeństwa łatwe ustawianie skrzydła w odpowiedniej pozycji nawet przy wysokim stopniu ochrony antywłamaniowej (do RC2) do profili z osią 13 mm podnośnik skrzydła (Inliner) blokada nieprawidłowej obsługi niewielkie koszty dodatkowe nie wpływa na wydłużenie czasu okuwania NOWOŚĆ Ochrona przed włamaniem Nawet podstawowa wersja okucia PSK PLUS zapewnia wysoki poziom bezpieczeństwa i skutecznie chroni przed włamaniem. Umieszczone we wszystkich narożach grzybki antywłamaniowe zapobiegają podważeniu skrzydła. Istnieje również możliwość opcjonalnego wyposażenia skrzydła w dodatkowe grzybki oraz zaczepy ze specjalnej hartowanej stali w celu podniesienia ogólnego stopnia bezpieczeństwa. ZABEZPIECZENIE PODSTAWOWE MOŻLIWOŚCI ROZBUDOWY 17

18 Grzybek obrotowy samodzielnie wyrównuje tolerancje luzu okuciowego i znacznie ogranicza konieczność regulacji w trakcie produkcji, montażu i użytkowania dopasowuje się automatycznie do zmiany warunków funkcjonowania np. temperatury gwarantuje zawsze optymalnie ustawiony system zamykania umożliwia płynną regulację docisku PSK 100 PLUS, PSK 130 PLUS, PSK 160 PLUS UCHYLANIE PRZESUWANIE Aby przesunąć skrzydło po prostu obracamy klamkę o 90, obrót o kolejne 90 pozwala ustawić skrzydło w pozycji uchyłu. Dzięki połączeniu elementów systemu PSK z okuciami obwiedniowymi SIEGENIA, możemy w dowolny sposób zmieniać kolejność otwierania bez konieczności stosowania dodatkowych elementów. ZAMYKANIE PSK 200 -Z PLUS ZAMYKANIE Dzięki funkcji wspomaganego uchyłu elementy PSK mogą być obsługiwane jedną ręką. Obrót o 90 automatycznie ustawia skrzydło w pozycji uchyłu. Kolejny obrót klamki o 45 pozwala na przesunięcie skrzydła na bok. UCHYLANIE PRZESUWANIE 18

19 Klamki i osłony BIAŁY KREMOWY BRĄZOWY SREBRNY F9 JASNOBRĄZOWY Bogata oferta wzorów i kolorów klamek oraz osłon dają szerokie możliwości indywidualnego doboru Rozwórka spawana laserowo rozwórka i kombinacja materiałów, takich jak mosiądz i stal o wysokiej wytrzymałości, powoduje, że rozwórka jest wyjątkowo bezpiecznym elementem konstrukcyjnym. odsunięcie skrzydła o 125 mm umożliwia zastosowanie okuć również do bardzo szerokich profili przemyślane rozmieszczenie pozycji mocowań śrub i otworów gwarantują racjonalny montaż PORTAL PSK 200-Z PLUS zasuwnica PZ odległości osi klamki od listwy czołowej 30, 35, 40, 45 i 50 mm pozwalają optymalnie dostosować zasuwnicę do wymogów profilu możliwość zamknięcia na klucz okna w pozycji uchyłu współpracuje ze standardowymi zasuwnicami ruchomego słupka niskie koszty logistyczne 19

20 Wózki jezdne dzięki niewielkim wymiarom, nadają się do wąskich profili okiennych wysoka nośność do 200 kg i dwa dodatkowe wózki montowane w skrzydłach o wadze powyżej 160 kg zapewniają wysoki poziom bezpieczeństwa. jedynie 35 mm wymagane jest na montaż szyny jezdnej Regulacja wysokości samoblokująca regulacja wysokości umożliwia prostą i bezpieczną regulację pozycji wózków niezbędnych korekt można w łatwy sposób dokonać za pomocą klucza imbusowego 8 mm Odsunięcie skrzydła odsunięcie skrzydła na odległość 125 mm umożliwia zastosowanie okuć PSK także do szerokich profili wymaganych w oknach o podwyższonej termoizolacyjności 125 mm 20

21 Ilość miejsca wymaganego do montażu okuć na ramie 35 mm Koszty logistyczne dla producentów i dystrybutorów okuć okiennych mogą ulec znacznej redukcji, dzięki zastosowaniu uniwersalnego zestawu elementów z serii okuć: PSK 100 PLUS, PSK 130 PLUS, PSK 160 PLUS oraz PSK 200-Z PLUS. W porównaniu do poprzedniej wersji PSK, zmniejszyła się ilość miejsca wymaganego do montażu okuć na ramie z 44 do 35 mm, co daje większą swobodę w tworzeniu wyszukanych koncepcji architektonicznych. Zmniejszenie wysokości progu, pozwala zwiększyć powierzchnię szyb i zapewnia użytkownikowi bezpieczne wyjście na zewnątrz. Mniejsza ilość miejsca wymaganego do instalacji ma również pozytywny wpływ na proces produkcji okien. Wykorzystując cieńsze profile zużywa się znacznie mniej materiałów. 21

22 PORTAL PS PLUS. Nowa jakość życia dzięki łatwej obsłudze. Wystarczy zwykły obrót klamki o 90, a największe i najcięższe elementy przesuwne otwierają się prawie same i to nie za sprawą czarów, ale dzięki fizyce i znajomości nowoczesnych materiałów. Innowacyjne rozwiązanie, w którym decydującą rolę odgrywa podwójne sterowanie klamką sprawiło, że skomplikowany dotąd sposób otwierania, który oprócz uchyłu okna powodował również konieczność jego manualnego odciągnięcia, stał się bardzo prosty. Nowe okucie zachowuje przy tym wszystkie zalety sprawdzonego już PSK 200-Z PLUS. łatwość użytkowania: rozwiązanie dla budynków z często zmieniającymi się grupami użytkowników, np. hotele, biura itp. uproszczona procedura otwierania: wózki i rozwórki przesuwają skrzydło synchronicznie przy jego wyjeździe z ramy wysoki poziom bezpieczeństwa: integracja grzybków antywłamaniowych we wszystkich narożnikach możliwość połączenia z zaczepami antywłamaniowymi możliwość rozbudowy do klasy odporności na włamanie RC2 ograniczenie liczby wymaganych komponentów zapewnia obniżenie kosztów magazynowania i krótsze czasy realizacji wszystkie szablony PSK 200-Z PLUS można stosować również dla okuć PS 22

23 Technische Dane techniczne. Daten. PORTAL PS 160-Z PLUS > Ciężar skrzydła max. 160 kg > Szerokość skrzydła we wrębie 770 mm 1600 mm > Wysokość skrzydła we wrębie 1000 mm 2360 mm > Odległość odstawienia skrzydła 125 mm > Schemat A, C, G, K > Kolory osłon biały, kremowy, brązowy, srebrny, F9, jasnobrązowy rozwórka i wózki sterowane za pomocą klamki do profili okiennych z rowkiem okuciowym o szer. 16 mm z dowolnego materiału SCHEMAT A SCHEMAT C SCHEMAT G SCHEMAT K Podwójne sterowanie klamką Dzięki podwójnemu sterowaniu klamką, rozwórki i wózki jezdne poprzez prosty obrót klamki o 90 mogą synchronicznie poruszyć skrzydło, otwierając je na dole i na górze. 23

24 PORTAL FS PLUS. Swoboda ruchu w zasięgu ręki. System okuć PORTAL FS PLUS do drzwi składano- przesuwnych pozwala na łączenie nawet do 7 skrzydeł o wadze do 80 kg każde i uzyskać w ten sposób wolną przestrzeń nawet do 6,3 m. Opcja lakierowania osłon na wybrany kolor pozwala na dużą dowolność w kreowaniu wyglądu okien i drzwi. Dzięki otwieranym na zewnątrz konstrukcjom FS otwierają się przed nami nowe rynki zbytu. Zastosowanie odpowiednich materiałów i nowatorskich technologii ochrony przed korozją sprawia, że okucie spisuje się doskonale również w zastosowaniach zewnętrznych. większa przestrzeń, bez ograniczenia szerokości otwarcia wygodna obsługa racjonalna technika okuwania, duża elastyczność i wysoka opłacalność płynny ruch skrzydła dzięki wózkom z łożyskami kulkowymi wzmocnione tworzywem zawiasy gwarantują bezawaryjną obsługę opcjonalnie z powierzchnią E-look o wysokiej odporności na korozję możliwość łączenia ze skrzydłami rozwierno-uchylnymi opcjonalny niski próg zgodnie z normą DIN uszczelka szczotkowa chroni przed kurzem i podnosi komfort przesuwania 24

25 Dane techniczne. PORTAL FS PLUS > Ciężar skrzydła 80 kg > Szerokość skrzydła we wrębie 330 mm 900 mm > Wysokość skrzydła we wrębie 840 mm 2360 mm > Szerokość ramy do 6300 mm, do 7 skrzydeł > Schemat 330, 321, 431, 550, 541, 532, 651, 633, 770, 761, 743, 220*, 440*, 660* szyna jezdna na górze lub na dole otwierane na zewnątrz lub do wewnątrz z niskim progiem zgodnie z DIN do profili okiennych z rowkiem okuciowym o szer. 16 mm, z drewna, PCV i aluminium > Potwierdzenie jakości Badania przeprowadzone przez Instytut Techniki Okiennej w Rosenheim gwarantują pozostającą na stałym poziomie wysoką jakość przebadanych okuć (QM 345). Testy zgodne z normą EN i EN * Należy zwrócić szczególną uwagę na wskazówki zawarte w dokumentacji technicznej. SCHEMA T 220* max mm SCHEMA T 321 max mm SCHEMA T 330 max mm SCHEMA T 431 max mm SCHEMA T 440* max mm SCHEMAT 532 max mm SCHEMAT 541 max mm SCHEMAT 550 max mm SCHEMAT 633 max mm SCHEMAT 660* max mm SCHEMAT 743 max mm SCHEMAT 761 max mm SCHEMAT 770 max mm SCHEMAT 651 max mm 25

26 . Niski próg Niski próg umożliwia montaż konstrukcji FS praktycznie na równi z podłogą. Próg umożliwia projektowanie bez barier, zgodnie z DIN 18040, ponadto wyposażony jest w przekładkę termiczną, która zapobiega powstawaniu kondensatu. Duże, zaopatrzone w łożyska kulkowe rolki wykonane ze specjalnego tworzywa, które w połączeniu z zawiasami również wzmocnionymi tworzywem gwarantują cichą, lekką i bezawaryjną obsługę. Uszczelki szczotkowe chronią szynę jezdną przed zabrudzeniem. Zawias FS-RS ZAWIAS W POZYCJI OTWARTY DO MYCIA Nawet w przypadku gdy nie mamy dostępu do okien od strony zewnętrznej, dzięki zawiasowi FS-RS od SIEGENIA powierzchnie skrzydeł można łatwo umyć z każdej strony. Okna pozostają zawsze w bezpiecznej pozycji. ZAWIAS W POZYCJI ZAMKNIĘTY NORMALNE FUNKCJONOWANIE 26

27 Grzybek obrotowy samodzielnie wyrównuje tolerancje luzu okuciowego i znacznie ogranicza konieczność regulacji w trakcie produkcji, montażu i użytkowania dopasowuje się automatycznie do zmiany warunków funkcjonowania np. temperatury gwarantuje zawsze optymalnie ustawiony system zamykania umożliwia płynną regulację docisku Konstrukcje FS otwierane na zewnątrz wysokiej jakości wykończenie powierzchni okuć FS pozwala stosować je do okien otwieranych na zewnątrz ochronę przed włamaniem zapewniają bolce zabezpieczające i specjalne wkręty 27

28 PORTAL CS. Łatwe okuwanie. System okuciowy PORTAL CS gwarantuje, że nawet w przypadku prostych konstrukcji przesuwnych, zachowujemy wysoką jakość rozwiązań. Do dyspozycji mamy szeroki wybór kolorów i wzorów klamek, spełniających wszelkie wymagania w zakresie komfortowej obsługi. 28

29 Klamki Wózki jezdne PRZESUWNA DO OKIEN UCHYLNO-ROZWIERNYCH WYCIĄGANA PŁASKA klamki dostępne w różnych kolorach do różnych zastosowań i sytuacji regulowane wózki jezdne, zaopatrzone w łożyska kulkowe odpowiednie do profili wszystkich producentów przy wadze skrzydła 80 kg -wózek CS 80 przy wadze skrzydła 150 kg- wózek CS 150 Zasuwnica z ryglami hakowymi STANDARDOWA ZAMYKANA NA KLUCZ zasuwnica z ryglami hakowymi i zabezpieczeniem przed wyważeniem odbojnik gwarantuje łagodne domykanie skrzydła dostępna w wersji standardowej lub zamykanej na klucz 29

30 Prezentacja produktów PORTAL ALU. PORTAL HS ALU do skrzydeł o maks. wadze 400 kg wózek z możliwością regulacji bezpieczna i łatwa obsługa seryjnie montowana mikrowentylacja wysokość skrzydła do 3300 mm, szerokość skrzydła do 3335 mm PORTAL PSK 160 PLUS ALU nie są wymagane żadne specjalne profile wysoka stabilność konstrukcji ciężar skrzydła do 160 kg kompaktowa rozwórka szablony zapewniają racjonalny montaż elementów wysokość szyny jezdnej to jedynie 29 mm 30

31 PORTAL FS PLUS ALU ten sam zestaw profili dla wersji z wózkami na górze i na dole stabilna szyna jezdna z niskim progiem płynne przesuwanie skrzydeł sprawne okuwanie dzięki niewielkiej ilości elementów maksymalnie duża przestrzeń po otwarciu PORTAL CS ALU bez rowka okuciowego elementy okuć ze stali nierdzewnej w połączeniu z wysokiej jakości tworzwem niezawodne działanie i wygodna obsługa 31

32 Wszystko perfekcyjnie ukryte zawiasy do drzwi axxent. Zawias do drzwi aluminiowych axxent łączy w sobie niespotykaną wytrzymałość, liczne atuty montażowe i dyskretną, elegancką formę. Okucie może być stosowane do drzwi o ciężarze nawet do 120 kg. Zawias składa się z dwóch części: ramowej i skrzydłowej, które do zamontowania w profilu, wymagają jedynie minimalnej ilość frezowań. Aby zainstalować skrzydło drzwi należy po prostu zatrzasnąć skrzydłową część zawiasu w części ramowej. Komfortowa funkcja regulacji 3D zapewnia maksymalną swobodę przy ustawianiu wysokości, siły nacisku oraz regulacji bocznej. ul. Ossowskiego Kluczbork POLSKA Telefon: Telefax: info-pl@siegenia.com Dane teleadresowe naszych oddziałów na całym świecie znajdziecie Państwo na SIEGENIA na świecie: Austria Telefon: Beneluks Telefon: Białoruś Telefon: Chiny Telefon: Francja Telefon: Korea Południowa Telefon: Niemcy Telefon: Polska Telefon: Rosja Telefon: Szwajcaria Telefon: Turcja Telefon: Ukraina Telefon: Węgry Telefon: Wielka Brytania Telefon: Włochy Telefon: H pl_14/ Zastrzegamy sobie możliwość zmiany parametrów technicznych i wizualnych.
