OPIS PRZEDMIOTU ZAMÓWIENIA. 1. Zamawiający informuje, że zamówienie uwzględnia skorzystanie z prawa opcji.

Transkrypt

1 Załącznik nr 1 do SIWZ 21WOG-SZP OPIS PRZEDMIOTU ZAMÓWIENIA 1. Zamawiający informuje, że zamówienie uwzględnia skorzystanie z prawa opcji. 2. Jeżeli ilości minimalna jest równa ilości maksymalnej oznacza to, że dla tej pozycji asortymentowej nie stosuje się prawa opcji. 3. Ilości minimalne i maksymalne dla poszczególnych asortymentów są określone w załączniku nr 2a do SIWZ. 1. Część zamówienia nr 1 - Dostawa sprzętu informatyki 1) DRUKARKA ETYKIET lekka, przenośna, idealna do zastosowań mobilnych. funkcje łatwego tworzenia etykiet dla przewodów i szaf elektrycznych, informatycznych itp. korzystanie z klawiatury ABC i oddzielna klawiatura numeryczna pozwala po prostu wprowadzić tekst. wybór co najmniej 7 różnych stylów czcionek, co najmniej 221 znaków wyświetlanych i co najmniej 3 rozmiary czcionek. co najmniej 16-znakowy wyświetlacz LCD, etykietę przed wydrukowaniem można sprawdzić i w razie potrzeby poprawić. Typ drukarki: Drukarka etykiet - transfer termiczny - monochromatyczny Form Factor: Portable Max Mediów Rozmiar: Rolka (1.2 cm) Szybkość druku: w tempie co najwyżej do 20 mm / s Maksymalna rozdzielczość (B & W): 180 dpi Typ nośnika: taśma samoprzylepna laminowana Style i efekty: w pionie, podkreślenie Maksymalna liczba drukowanych wierszy: 2 linie druku Rozdzielczość wyświetlacza: 1 linia x 16 znaków Klawiatura: QWERTY / str. 1/39

2 Bateria: Wymagane 6 x AAA lub akumulatorki System do opisywania z walizką do przechowywania i zasilaczem sieciowym Szerokości taśm w przedziale od 3.5mm do 12 mm Ręczny przyrząd do cięcia Wyświetlacz: 1 wiersz x 16 znaków Wysokość druku 9 mm 3 wielkości znaków 1 krój pisma 9 rodzajów druku Druk wielowierszowy Taśma w zestawie: Gwarancja co najmniej 24 miesiące. 2) Odkurzacz serwisowy Odkurzacz serwisowy do kopiarek i drukarek laserowych wykonany z materiałów antystatycznych. Silnik o mocy min 650W z zabezpieczeniem termicznym. Wyposażenie schowane w obudowie odkurzacza: zespół filtra toneru antystatyczny; wąż ssący rozciągliwy; ssawka podstawowa giętka; ssawka szczelinowa; nakładka szczoteczkowa ssawki szczelinowej; kabel zasilający; Gwarancja co najmniej 24 miesiące. 2. Część zamówienia nr 2 Dostawa akcesoriów komputerowych 1) Stacja dokująca 4- ro stanowiskowa USB 3.0 Stacja dokująca; Ilość montowanych dysków -4 Rodzaj materiału - Tworzywo sztuczne Interfejs obudowy SATA USB 3.0 str. 2/39

3 Wielkość dysku [cale] -2.5,3.5 Interfejs dysku -SATA Diody sygnalizacyjne - Tak Gwarancja co najmniej 24 miesiące. 2) Dysk zewnętrzny HDD 1TB. zewnętrzny 2.5-calowy dysk twardy; pojemność 1TB; podłączany do komputera za pomocą złącza USB 3.0; minimum 8MB pamięci podręcznej; praca w trybie Plug and Play; prędkość obrotowa min obr./min.; transfer danych min. 600 Mb/s; w zestawie z kablem USB; gwarancja co najmniej 24 miesiące. 3) Klawiatura + mysz bezprzewodowe typ klawiatury mechaniczna; układ klawiszy QWERTY; klawisze multimedialne; klawisze numeryczne; klawisze internetowe; komunikacja bezprzewodowa w paśmie 2,4 GHz,; podłączenie plug and play przyciski mechaniczne; typ myszy bezprzewodowa laserowa; rozdzielczość min dpi; ilość przycisków myszy min. 3 szt. w tym 1 w rolce; rolka przewijania w myszce 1 szt. ; profil myszki dla prawo- i leworęcznych; interfejs wspólny dla myszy i klawiatury USB; zasięg min. 5 m.; gwarancja co najmniej 12 miesięcy. 4) Mysz bezprzewodowa typ myszy laserowa z technologią BlueTrack; komunikacja z myszą bezprzewodowa; komunikacja bezprzewodowa Bluetooth; rozdzielczość pracy min dpi.; zasięg nadajnika 10 m; liczba przycisków 3 szt. w tym 1 w rolce; rolka przewijania 1 szt.; str. 3/39

4 gwarancja co najmniej 12 miesięcy. 5) Płyty DVD-RW 4.7GB. Dopuszczalne prędkości nagrywania x1-x4. Płyta wielokrotnego zapisu pakowana w pudełkach SLIM po 1 szt., gwarancja co najmniej 12 miesięcy. 6) Płyty DVD-R 4.7GB. Dopuszczalne prędkości nagrywania x1-x16. Płyta pakowana w pudełkach SLIM po 1 szt., gwarancja co najmniej 12 miesięcy. 7) Płyty CD-RW 700MB. Dopuszczalne prędkości nagrywania x4-x12. Płyta wielokrotnego zapisu pakowana w pudełkach SLIM po 1 szt., gwarancja co najmniej 12 miesięcy. 8) Płyty CD-R 700MB. Dopuszczalne prędkości nagrywania x1-x52. Płyta pakowana w pudełkach SLIM po 1 szt., gwarancja co najmniej 12 miesięcy. 9) Dysk przenośny zewnętrzny Typ : zewnętrzny; Pojemność : 4 TB; Format : przenośny 2,5 3,5 ; Typ podłączenia :USB 2.0 i USB 3.0; Typ dysku : HDD; Funkcje dodatkowe : wodoodporny, kurzoodporny, wstrząsoodporny, odporny na zarysowania; Zastosowane technologie: Plug & Play; Prędkość interfejsu: 5 Gb/s; Zgodność z systemami operacyjnymi: Windows 10, Windows 8.1, Windows 8, Windows 7, Mac OS X v.10.6.x lub nowszym, Linux v.2.6.x lub nowszym; Kabel: USB; gwarancja co najmniej 24 miesiące. 10) Mysz komputerowa przewodowa USB Typ myszy optyczna; Ilość przycisków min. 3; Komunikacja z komputerem przewodowa; Rozdzielczość min dpi.; str. 4/39

5 Typ podłączenia USB; Cechy dodatkowe: kółko przewijania Side-to-Side Scrolling Plus Zoom; Długość przewodu co najmniej 1,5m; Kolor czarny; 11) Klawiatura standardowa komputerowa USB: Typ standard Interfejs USB Sposób połączenia kabel Kolor czarny Długość przewodu co najmniej 1,5m Układ klawiatury : QWERTY Opisy na klawiszach wykonywane są metodą laserową lub termosublimacyjną, nie dopuszczalne jest zastosowanie tampodruku, trwałość oznaczeń przez okres min. 24 miesięcy. Klawiatura musi być odporna na przypadkowe zalanie. Gwarancja co najmniej 12 miesiące. 12) Nagrywarka zewnętrzna DVD Typ napędu: Zewnętrzny; Interfejs: USB 2.0/3.0; Bufor pamięci: 1 MB; Maksymalna prędkość odczytu CD-ROM: 24x; Maksymalna prędkość odczytu DVD-ROM: 8x; Maksymalna prędkość zapisu CD-R: 24x; Maksymalna prędkość zapisu CD-RW: 16x; Maksymalna prędkość zapisu DVD+R: 8x; Maksymalna prędkość zapisu DVD+R dwuwarstwowa: 6x; Maksymalna prędkość zapisu DVD+RW: 8x; Maksymalna prędkość zapisu DVD-R: 6x; Maksymalna prędkość zapisu DVD-R dwuwarstwowa: 6x; Maksymalna prędkość zapisu DVD-RAM: 5x; Maksymalna prędkość zapisu DVD-RW: 6x; Dodatkowe informacje: Interfejs typu przeciągnij i nagraj; Szyfrowanie danych; Gwarancja co najmniej 24 miesiące. str. 5/39

6 13) Nagrywarka wewnętrzna DVD Typ napędu: wewnętrzny; Interfejs: SATA; Bufor pamięci: 1 MB; Maksymalna prędkość odczytu CD-ROM: 24x; Maksymalna prędkość odczytu DVD-ROM: 8x; Maksymalna prędkość zapisu CD-R: 24x; Maksymalna prędkość zapisu CD-RW: 16x; Maksymalna prędkość zapisu DVD+R: 8x; Maksymalna prędkość zapisu DVD+R dwuwarstwowa: 6x; Maksymalna prędkość zapisu DVD+RW: 8x; Maksymalna prędkość zapisu DVD-R: 6x; Maksymalna prędkość zapisu DVD-R dwuwarstwowa: 6x; Maksymalna prędkość zapisu DVD-RAM: 5x; Maksymalna prędkość zapisu DVD-RW: 6x; Dodatkowe informacje: Interfejs typu przeciągnij i nagraj; Szyfrowanie danych; Interfejs SATA; Gwarancja co najmniej 24 miesiące. 14) Nagrywarka wewnętrzna SLIM 12,7mm Typ napędu: wewnętrzny; Interfejs: SATA do notebooka; Bufor pamięci: 1 MB; Maksymalna prędkość odczytu CD-ROM: 24x; Maksymalna prędkość odczytu DVD-ROM: 8x; Maksymalna prędkość zapisu CD-R: 24x; Maksymalna prędkość zapisu CD-RW: 16x; Maksymalna prędkość zapisu DVD+R: 8x; Maksymalna prędkość zapisu DVD+R dwuwarstwowa: 6x; Maksymalna prędkość zapisu DVD+RW: 8x; str. 6/39

7 Maksymalna prędkość zapisu DVD-R: 6x; Maksymalna prędkość zapisu DVD-R dwuwarstwowa: 6x; Maksymalna prędkość zapisu DVD-RAM: 5x; Maksymalna prędkość zapisu DVD-RW: 6x; Dodatkowe informacje: Interfejs typu przeciągnij i nagraj; Szyfrowanie danych; Gwarancja co najmniej 24 miesiące. 15) Zasilacz komputerowy ATX mocy co najmniej 500W, wtyczka zasilania (pin) 1X6pin PEG, 2XSATA, ATX 20pin, ATX 24pin; ilość wentylatorów co najmniej 1 o średnicy 120mm; gwarancja co najmniej 12 miesięcy. 16) Zasilacz do telefonu IP CISCO CP-7970G, Zasilacz o napięciu wejściowym V; napięciu wyjścia 48V; natężeniu 0,917A.; częstotliwość 50-60Hz; moc na wyjściu 0,38A; Gwarancja co najmniej 12 miesiące. 17) Dysk twardy SSHD (hybrydowy) Wewnętrzny; rozmiar 2,5 ; pojemności 500 GB; wykorzystujący interfejs SATA III.; Wyposażony w co najmniej 128 MB pamięci podręcznej; Prędkość obrotowa wynosi co najmniej 5400 obr./min.; Gwarancja co najmniej 24 miesiące. 18) Dysk twardy HDD Wewnętrzny; str. 7/39

8 rozmiar 2,5 ; pojemności 500 GB; wykorzystujący interfejs SATA III.; Wyposażony w co najmniej 32 MB pamięci podręcznej; Prędkość obrotowa wynosi co najmniej 7200 obr./min; Gwarancja co najmniej 24 miesiące. 19) Dysk twardy HDD Wewnętrzny; rozmiar 3,5 ; pojemności 500 GB wykorzystujący interfejs SATA III; Wyposażony w co najmniej 32 MB pamięci podręcznej; Prędkość obrotowa wynosi co najmniej 7200 obr./min.; Gwarancja co najmniej 24 miesiące. 20) Dysk twardy HDD Wewnętrzny; Rozmiar 2,5 ; pojemności 1TB; wykorzystujący interfejs SATA III; Wyposażony w co najmniej 64 MB pamięci podręcznej; Prędkość obrotowa wynosi co najmniej 7200 obr./min.; Gwarancja co najmniej 24 miesiące. 3. Część zamówienia nr 3 - Dostawa sprzętu sieciowego 1) Kabel skrętka kat 5e UTP (4x2x0,5mm) drut miedziany (żyła kabla wykonana w 100% z CU - miedzi) pakowany w bębnach/kartonach po 305m jakość potwierdzona certyfikatem. Gwarancja co najmniej 12 miesiące. 2) Wtyk RJ-45 kat. 6 8-pinowy zaciskany w opakowaniu po 100szt: Wtyczka RJ-45 zaciskana opakowanie po 100szt. typ: wtyk zaciskany str. 8/39

9 standard: RJ-45 ilość w opakowaniu: 100 szt. Cechy produktu: kategoria 6 / klasa E instalacja na kablu typu drut obudowa poliwęglanowa szeroki zakres temperatur 3) Wtyk RJ-45 kat. 5e 8-pinowy zaciskany w opakowaniu po 100szt: wtyczka RJ-45 zaciskana opakowanie po 100szt. typ: wtyk zaciskany standard: RJ-45 ilość w opakowaniu: 100 szt. 4) Wtyk RJ-45 kat. 5e 8-pinowy ekranowany zaciskany w opakowaniu po 100szt: wtyczka RJ-45 zaciskana opakowanie po 100szt. typ: wtyk zaciskany standard: RJ-45 ilość w opakowaniu: 100 szt. 5) Półka stała szafy RACK 19"1U, półka stała mocowana na 4 belkach nośnych w rozstawie 19" z otworowaniem umożliwiającym mocowanie okablowania. Zajmowana wysokość użytkowa w szafie o rozmiarze 1U, dopuszczalne obciążenie półki co najmniej 100kg, kolor - szary, głębokość całkowita 450mm, gwarancja co najmniej 12 miesiące. 6) Zaciskarka złączy modularnych umożliwia zaciskanie wtyków komputerowych RJ45 i RJ11,RJ-12 telefonicznych. Ma wbudowaną obcinarkę do obcinania nadmiaru przewodu i ściągacz izolacji do przewodów płaskich oraz ściągacz izolacji do przewodów okrągłych UTP/STP. Najważniejsze cechy: str. 9/39

10 zaciskarka złączy modularnych; zaciskarka wtyków modularnych WM-6p6c (RJ12), WM-6p4c (RJ11), WM-6p2c i WM-8p8c (RJ45); wbudowana obcinarka i ściągacz izolacji do przewodów płaskich; ściągacz izolacji do przewodów okrągłych UTP/STP; lekka konstrukcja metalowa lekka konstrukcja metalowa; ramiona min. 18,5cm; zakres AWG od 14 do 22; 7) Moduł transceivera charakteryzuje się interfejsem typu SFP oraz maksymalną szybkością przesyłania danych na poziomie 1000 Mbit/s. Produkt o złączu światłowodowym LC oraz technologią okablowania 1000BASE-LX/LH. Maksymalny dystans transferu wynosi m, natomiast długość fali 1300nm. Moduł jest kompatybilny z urządzeniami: Catalyst Express 500/520, Cisco ME 3400/3600X/3800X/4900/6500, Catalyst 2940/2950/2960/2960-S/2960-C/2970/2975 oraz Catalyst 3560/3560-E/3560-X/3560-C. Sieć komputerowa; Typ interfejsu: SFP; Maksymalna szybkość przesyłania danych: co najwyżej 1000 Mbit/s; Złącze światłowodowe: LC; Standardy komunikacyjne:ieee 802.3,IEEE 802.3ab,IEEE 802.3u Typ transceivera: SFP LH,LX; Technologia okablowania: 1000BASE-LX/LH; Maksymalny dystans transferu: m; Długość fali: 1300 nm; Obsługiwane produkty: Catalyst Express 500/520\nCisco ME 3400/3600X/3800X/4900/6500\nCatalyst, 2940/2950/2960/2960- S/2960-C/2970/2975\nCatalyst, 3560/3560-E/3560-X/3560-C. Gwarancja co najmniej 12 miesiące. str. 10/39

11 8) Przejście okienne RJ45-GG/0.3-FL Przejście okienne pozwalające na przepuszczenie przewodu przez ramę okienną bez konieczności wiercenia otworu. złącza 2szt. gniazdo RJ-45 długość co najmniej 230 mm grubość taśmy co najmniej 0,25 mm szerokość taśmy co najmniej 18 mm 9) Adapter - rozdzielacz LAN RJ45 na 2xRJ45. Rozdzielacz umożliwia na ustanowienie dwóch połączeń sieciowych na jednym kablu. To pozwala na korzystanie z dwóch żeńskich portów, a nie tylko jednego. kabel co najmniej 15 cm ekranowany 10) Adapter (tzw. przelotka) RJ45/RJ45 adapter zapewnia połączenie dwóch kabli krosowych adapter typu RJ45 (8P8C) gniazdo (ż) / RJ45 (8P8C) gniazdo (ż), ekranowany; 11) Znacznik na kabel okrągły 4-6mm cyfry szt znaczników o nr od 0 do 9 w 10-ciu kolorach. Każda cyfra występuje w 10 egzemplarzach. Każda cyfra ma inny kolor tła, tak więc znaczniki można rozróżniać zarówno na podstawie cyfr jak i kolorów. Znaczniki przeznaczone są zakładania na okrągłym kablu o średnicy 4~6.0mm. Przy założeniu większej ilości znaczników obok siebie można uzyskać praktycznie nieograniczoną liczbę kombinacji cyfr zapewniającą identyfikację oznaczonego tak kabla w każdej sytuacji. Gwarancja co najmniej 12 miesiące. str. 11/39

12 12) Kabel skrętka NETSET BOX U/UTP PE 5e żyły jednodrutowe miedziane o średnicy Ø 0,50 mm(wg 24 AWG) izolacja żył PE powłoka czarny PE średnica zewnętrzna [mm] 6,0 wskaźnik miedziowy [kg/km] 14,2 masa gotowego kabla [kg/km] 33 parametry elektryczne: impedancja falowa [Ω] 100 ±15 pojemność skuteczna dla dowolnego toru transmisyjnego przy częstotl. 1KHz [nf/km] 56 prędkość propagacji NVP [%] 67 rezystancja torów transmisyjnych [Ω/km] 188 asymetria pojemności torów transmisyjnych względem ziemi [pf/km] 1600 rezystancja izolacji [MΩ/km] > 1000 układanie i użytkowanie: temperatura pracy [ C] wilgotność powietrza pracy [%] temperatura układania [ C] min promień gięcia dla instalacji wewnętrznych [śred. Kabla] >8; 13) KABEL PATCHCORD UTP KAT.5e SIECIOWY LAN niebieska izolacja 5 m. Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. Przewód tzw. prosty 1:1; wtyki RJ45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; str. 12/39

13 kat. 5e, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,0mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciw zgięciowy : profilowany; 14) KABEL PATCHCORD UTP KAT.5e SIECIOWY LAN żółta izolacja 5 m Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. Przewód tzw. prosty 1:1; wtyki RJ45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; kat. 5e, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,0mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciw zgięciowy : profilowany 15) KABEL PATCHCORD UTP KAT.5e SIECIOWY LAN żółta izolacja 1 m Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. str. 13/39

14 Przewód tzw. prosty 1:1; wtyki Rj45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; kat. 5e, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,0mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciwzgięciowy : profilowany 16) KABEL PATCHCORD UTP KAT.5e SIECIOWY LAN niebieska 1 m Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. Przewód tzw. prosty 1:1; wtyki Rj45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; kat. 5e, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,0mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciwzgięciowy : profilowany; 17) KABEL PATCHCORD UTP KAT.5e SIECIOWY LAN biała 1 m str. 14/39

15 Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. Przewód tzw. prosty 1:1; wtyki Rj45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; kat. 5e, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,0mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciwzgięciowy : profilowany; 18) KABEL PATCHCORD UTP KAT.5e SIECIOWY LAN biała 5 m Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. Przewód tzw. prosty 1:1; wtyki Rj45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; kat. 5e, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,0mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciwzgięciowy : profilowany; str. 15/39

16 19) Kabel skrętka kat 5e UTP (4x2x0,5mm) drut niebieski karton 305 m. przekrój przewodu 4x2x0,5 mm konstrukcja przewodnika Drut 0,5 mm materiał przewodnika CCA COOPER CLAD ALUMINIUM izolacja przewodników polietylen w typowej kolorystyce warstwa zewnętrzna niebieska izolacja PVC kat.- 5E; 20) Kabel skrętka kat 5e UTP (4x2x0,5mm) drut żółty karton 305 m. przekrój przewodu 4x2x0,5 mm konstrukcja przewodnika Drut 0,5 mm materiał przewodnika CCA COOPER CLAD ALUMINIUM izolacja przewodników polietylen w typowej kolorystyce warstwa zewnętrzna niebieska izolacja PVC kat.- 5E; 21) Osłona wewnętrzna wtyku modularnego RJ-45 niebieska materiał guma kolor niebieski waga kg wymiary 27 x 12 x 15 mm 22) Osłona wewnętrzna wtyku modularnego RJ-45 żółta materiał Guma kolor żółty waga kg wymiary 27 x 12 x 15 mm str. 16/39

17 23) Patchcord LC/APC-LC/APC, SM, 9/125, dupleks, włókno G652D, 3.0mm, 2 m, gwarancja co najmniej 12 miesiące. 24) Patchcord LC/UPC-LC/UPC, MM, 50/125, dupleks, włókno OM2, 3.0mm, 10 m, gwarancja co najmniej 12 miesiące. 25) Patchcord LC/UPC-LC/UPC, MM, 50/125, dupleks, włókno OM2, 3.0mm, 15 m, gwarancja co najmniej 12 miesiące. 26) KABEL PATCHCORD UTP KAT.6 SIECIOWY LAN niebieska izolacja 2 m Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. Przewód tzw. prosty 1:1; wtyki Rj45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; kat. 6, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,8mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciwzgięciowy : profilowany; 27) KABEL PATCHCORD UTP KAT.6 SIECIOWY LAN niebieska izolacja 3 m Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. Przewód tzw. prosty 1:1; wtyki Rj45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; str. 17/39

18 kat. 6, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,8mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciwzgięciowy : profilowany; 28) KABEL PATCHCORD UTP KAT.6 SIECIOWY LAN niebieska izolacja 5 m Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. Przewód tzw. prosty 1:1; wtyki Rj45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; kat. 6, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,8mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciwzgięciowy : profilowany; 29) KABEL PATCHCORD UTP KAT.6 SIECIOWY LAN niebieska izolacja 10 m Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. str. 18/39

19 Przewód tzw. prosty 1:1; wtyki Rj45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; kat. 6, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,8mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciwzgięciowy : profilowany; 30) KABEL PATCHCORD UTP KAT.6 SIECIOWY LAN niebieska izolacja 20 m Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. Przewód tzw. prosty 1:1; wtyki Rj45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; kat. 6, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,8mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciwzgięciowy : profilowany; 31) KABEL PATCHCORD UTP KAT.6 SIECIOWY LAN żółta izolacja 2 m str. 19/39

20 Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. Przewód tzw. prosty 1:1; wtyki Rj45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; kat. 6, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,8mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciwzgięciowy : profilowany; 32) KABEL PATCHCORD UTP KAT.6 SIECIOWY LAN żółta izolacja 3 m Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. Przewód tzw. prosty 1:1; wtyki Rj45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; kat. 6, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,8mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciwzgięciowy : profilowany; str. 20/39

21 33) KABEL PATCHCORD UTP KAT.6 SIECIOWY LAN żółta izolacja 5 m Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. Przewód tzw. prosty 1:1; wtyki Rj45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; kat. 6, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,8mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciwzgięciowy : profilowany; 34) KABEL PATCHCORD UTP KAT.6 SIECIOWY LAN żółta izolacja 10 m Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. Przewód tzw. prosty 1:1; wtyki Rj45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; kat. 6, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,8mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); str. 21/39

22 przewód przeciwzgięciowy : profilowany; 35) KABEL PATCHCORD UTP KAT.6 SIECIOWY LAN żółta izolacja 20 m Przewód do połączeń krosowych w punktach dystrybucyjnych oraz połączeń gniazda abonenckiego z urządzeniami aktywnymi takimi jak switch, router lub bezpośrednio z kartą sieciową komputera. Przewód tzw. prosty 1:1; wtyki Rj45 po obu stronach, chronione przez osłonkę z elastyczną odgiętką zapobiegającą uszkodzeniom kabla. osłona wtyku : zalewana; kat. 6, UTP typ połączenia: prosty 1:1 (według standardu 568B); żyły: 24AWG x 4P linka izolacja i powłoka zew.: PVC: średnica : 5,8mm; rodzaj złącza wtykowego połączenia 1 : RJ 45 8(8); rodzaj złącza wtykowego połączenia 2 : RJ 45 8(8); przewód przeciwzgięciowy : profilowany; 36) Szafa RACK wisząca 19" 9U jednosekcyjna o wymiarach: co najmniej 480x co najmniej 500x450mm (wys.xszer.xgłeb.) w kolorze szarym i drzwiami z szybą. Szafa przeznaczona do instalowania urządzeń teleinformatycznych i telekomunikacyjnych w standardzie 19". Listwy montażowe z regulacją położenia. Drzwi z szybą z hartowanego szkła co najmniej 4mm, otwory kablowe góra+dół, z otworami na wentylatory zamykana na klucz, klasa szczelności IP20.Gwarancja co najmniej 12 miesiące. 37) Półka do szafy RACK 19" 1U z otworami koloru szarego. Gwarancja co najmniej 12 miesiące. 38) Maskownica zaślepka RACK 19" 1U. Gwarancja co najmniej 12 miesiące. 39) Listwa zasilająca do szafy RACK 19" 8 gniazd o długości co najmniej 1,8m. Gwarancja co najmniej 12 miesiące. str. 22/39

23 40) Organizer kabli 1U poziomy zamykany do szafy RACK. Gwarancja co najmniej 12 miesiące. 41) Patch Panel 1U UTP 16xRJ45. Gwarancja co najmniej 12 miesiące. 42) Patch Panel 1U UTP 24xRJ45. Gwarancja co najmniej 12 miesiące. 43) Śruby M6 do szaf RACK 19" komplecie po 4 szt. Gwarancja co najmniej 12 miesiące. 44) SZUKACZ PAR (sonda indukcyjna) zastosowanie: Przeznaczony do testowania prawidłowości i ciągłości połączenia; odległość detekcji w przedziale: mm; poziom sygnału akustycznego: około 85 db w odległości 300 mm; regulacja czułości: > 30dB; orientacyjny czas pracy z baterii: godzin ( około 1000 pomiarów); częstotliwość pracy w przedziale: 1004 Hz +/-100Hz; zakres wobulacji:6hz; poziom: -3dBm; tolerancja: +-3dB; kształt przebiegu: prostokątny; zasilanie bateria alkaliczna 9V; gwarancja co najmniej 24 miesiące 45) Kabel skrętka kat. 6 (4x2x23mm) drut żółty karton 305 m. przekrój przewodu 4x2x23 mm +/-1mm konstrukcja przewodnika Drut 0,5 mm materiał przewodnika CCA COOPER CLAD ALUMINIUM izolacja przewodników polietylen w typowej kolorystyce warstwa zewnętrzna niebieska izolacja PVC kat. 6; gwarancja co najmniej 12 miesiące 46) Kabel skrętka kat. 6 (4x2x23mm) linka żółty karton 305 m. przekrój przewodu 4x2x23 mm +/-1mm str. 23/39

24 konstrukcja przewodnika linka 0,5 mm materiał przewodnika CCA COOPER CLAD ALUMINIUM izolacja przewodników polietylen w typowej kolorystyce warstwa zewnętrzna niebieska izolacja PVC kat. 6; gwarancja co najmniej 12 miesiące 47) Kabel skrętka kat. 6 (4x2x23mm) drut niebieski karton 305 m. przekrój przewodu 4x2x23 mm +/-1mm konstrukcja przewodnika Drut 0,5 mm materiał przewodnika CCA COOPER CLAD ALUMINIUM izolacja przewodników polietylen w typowej kolorystyce warstwa zewnętrzna niebieska izolacja PVC kat. 6; gwarancja co najmniej 12 miesiące 48) Kabel skrętka kat. 6 (4x2x23mm) linka niebieski karton 305 m. przekrój przewodu 4x2x23 mm +/-1mm konstrukcja przewodnika linka 0,5 mm materiał przewodnika CCA COOPER CLAD ALUMINIUM izolacja przewodników polietylen w typowej kolorystyce warstwa zewnętrzna niebieska izolacja PVC kat. 6; gwarancja co najmniej 12 miesiące 49) Kabel skrętka kat. 6 (4x2x23mm) drut biały karton 305 m. przekrój przewodu 4x2x23 mm +/-1mm konstrukcja przewodnika Drut 0,5 mm materiał przewodnika CCA COOPER CLAD ALUMINIUM izolacja przewodników polietylen w typowej kolorystyce warstwa zewnętrzna niebieska izolacja PVC kat. 6; gwarancja co najmniej 12 miesiące str. 24/39

25 50) Kabel skrętka kat. 6 (4x2x23mm) linka biały karton 305 m. przekrój przewodu 4x2x23 mm +/-1mm konstrukcja przewodnika linka 0,5 mm materiał przewodnika CCA COOPER CLAD ALUMINIUM izolacja przewodników polietylen w typowej kolorystyce warstwa zewnętrzna niebieska izolacja PVC kat. 6; gwarancja co najmniej 12 miesiące 51) TESTER KABLI SIECIOWYCH Profesjonalny, a jednocześnie niezwykle prosty i funkcjonalny tester okablowania miedzianego, którego zakres pracy nie ogranicza się tylko i wyłącznie to okablowania strukturalnego sieci komputerowych LAN. Wyniki przeprowadzanych testów prezentowane są na dużym 4- wierszowym 16-znakowym wyświetlaczu LCD. wyświetlacz: LCD, 53x25mm częstotliwość: 225Hz max. odległość pomiaru: 300m max. natężenie prądu: 70mA sterowanie: 3 klawisze nawigacji + włącznik/wyłącznik napięcie AC60V/DC42V wskaźnik niskiego poziomu baterii: LCD (6,5V) typ baterii: DC 1,5V (AA brak w zestawie) wymiary testera: 184x84x46mm (długość x szerokość x głębokość) wymiary terminatora: 78x33x22mm (długość x szerokość x głębokość) zestaw zawiera: tester, terminator RJ45 (1szt), duży wygodny pokrowiec z paskiem zapinany na rzep, instrukcja obsługi w języku angielskim gwarancja co najmniej 24 miesiące str. 25/39

26 4. Część zamówienia nr 4 - Dostawa nieszczarek 1) Przedmiotem zamówienia jest dostawa urządzeń do niszczenia materiałów zawierających informacje niejawne. Klasa niszczarki P- 3 P- 4 P- 5 P- 6 P-7 Ilość zamawianych urządzeń (minimum) Ilość zamawianych urządzeń (maksimum) Podstawą wymagań technicznych ww. urządzeń jest Norma DIN Wymagania techniczno-eksploatacyjne: Noże (wałki tnące) odporne na zszywki i spinacze biurowe; Wydajność cięcia papieru dla formatu A-4 nie mniejsza niż 10 arkuszy papieru jednorazowo o gramaturze co najmniej 70g/m 2.; Szerokość szczeliny wejściowej nie mniejsza niż 220 mm; Przystosowanie do zasilania z sieci energetycznej ~230V; Zabezpieczenie silnika przed zniszczeniem powodowanym przeciążeniem mechanicznym lub termicznym; Urządzenie wyposażone w funkcję cofania w tym automatycznego cofania po zacięciu papieru; Czujnik start/stop pozwalający na automatyczne włączanie/wyłączanie noży (wałków tnących); Pojemność pojemnika na ścinki nie mniejsza niż 20 litrów; Wskaźnik napełnienia pojemnika. 2) Na dostarczony asortyment Wykonawca udzieli gwarancji w wymiarze nie krótszym niż 24 miesiące od dnia dostawy. 3) Wykonawca dołączy do każdej sztuki sprzętu instrukcję obsługi i eksploatacji w języku polskim oraz kartę gwarancyjną, a ponadto pojemnik (pojemniki) z płynem eksploatacyjnym w ilości zapewniającej normalną eksploatację urządzenia w okresie gwarancyjnym. str. 26/39

27 4) Urządzenia muszą posiadać deklarację zgodności z normą CE wydaną przez producenta (w formie kopii potwierdzającej zgodność z oryginałem) albo oświadczenie Wykonawcy, że oferowane urządzenie spełnia wymogi normy CE i posiada znak CE w oryginale. 5) Wykonawca dostarczy asortyment do wskazanego magazynu przez Zamawiającego. 6) Wady fizyczne sprzętu stwierdzone w okresie gwarancyjnym Wykonawca usunie na własny koszt lub dostarczy urządzenie wolne od wad. 5. Część zamówienia nr 5 - Dostawa sprzętu i urządzeń biurowych 1) Laminator A3. Format A3. Wymagania: nie wymagający użycie carriera, co najmniej 3 tryby laminacji, w tym również na zimo, maksymalna prędkość laminacji około 300 mm/min, czas nagrzewania do 3 min. Ilość wałków 4, moc nie niższa niż 500W, sygnały świetlne, rewers. Gwarancja minimum 24 miesiące. 2) Gilotyna, trymer A3. Wymagania: ostrza -stal nierdzewna, wysuwane tylko w momencie cięcia, w zestawie wymagane ostrza z przeznaczeniem do: cięcia prostego, falowanego, perforacji, zaginania, wymagana specjalna dioda pokazująca linie cięcia, cięcia pod kątem, jednorazowe cięcie około 10 kartek (80g/m2). Gwarancja minimum 24 miesiące. 3) Bindownica A4. Wymagania: przeznaczona do grzbietów plastikowych, wymagany ogranicznik papieru, regulator głębokości dziurkowania około 2-5 mm, jednorazowe dziurkowanie około 12 arkuszy papieru, oprawa dokumentów około 450 kartek formatu A4. Gwarancja minimum 24 miesiące. 4) Gilotyna do papieru A4. Wymagania: system docisku uruchamiany wraz z ruchem ostrza, automatyczny system docisku papieru, precyzyjny ogranicznik do regulowania wymiarów cięcia, format cięcia A4, długość cięcia minimum 360 mm, ilość ciętych kartek nie mniej niż 30 (70g). Gwarancja minimum 24 miesiące. 5) Gilotynka, wycinarka do zdjęć. Wymagania: 35x45mm, typ narożników: prostokątny, bez zaokrąglonych rogów, głównie do wycinania zdjęć str. 27/39

28 paszportowych i dowodowych. Wymiary: 35x45mm. Gwarancja minimum 12 miesięcy. 6) Laminator A3. Wymagania: szybkość laminacji około 50 cm/min, czas nagrzewania nie dłuższy niż 1,5 min, wyposażony w ręczne cofanie źle wprowadzonej folii, prowadnica folii. Gwarancja minimum 24 miesiące. 7) Gilotyna A3. Wymagania: długość cięcia około mm, ilość obcinanych kartek 8-10 szt. (70g/m2), obcinarka nożycowa, osłona bezpieczeństwa, przesuwny granicznik formatu, oznaczenie formatów na blacie roboczym. Gwarancja minimum 24 miesiące. 8) Gilotyna A3/B3. Wymagania: długość cięcia około 550 mm, ilość obcinanych kartek szt., Docisk dźwigniowym z regulacją siły nacisku, obrotowa osłona ostrza, ogranicznik przedni i tylny, nakładki kątowe, możliwość cięcia papieru, skór, tworzyw sztucznych, cienkich blach aluminiowych, mosiądzu. Wymienne ostrza. Gwarancja minimum 24 miesiące. 9) Laminator A3. Wymagania: laminacja na gorąco i na zimno (dokumenty, zdjęcia, laminacja na zimno), funkcja cofania umożliwiająca wycofanie nieprawidłowo włożonej folii, półka na zalaminowane dokumenty, minimum 6 gorących wałków, prędkość laminacji około mm/min, czas nagrzewania nie dłuższy niż 1,5 min. Gwarancja minimum 24 miesiące. 10) Bindownica A4. Wymagania: grzbiety plastikowe i drutowe, osobna dźwignia do dziurkowania i zaciskania grzbietu, regulator szerokości dziurkowania około 2-6 mm, regulator stopnia zaciskania grzbietu metalowego w zależności od rozmiaru, jednorazowe dziurkowanie do kartek, grzbiet plastikowy do około arkuszy papieru, grzbiet metalowy do około arkuszy papieru. Gwarancja minimum 24 miesiące. 11) Gilotyna A4/B4. Wymagania: długość cięcia około 360 mm, ilość jednorazowo ciętych kartek szt. (70 g), automatyczny system docisku, osłona zabezpieczająca, ogranicznik papieru. Gwarancja minimum 24 miesiące. str. 28/39

29 11. Na zaoferowany przedmiot zamówienia Zamawiający wymaga zapewnienia przez Wykonawcę następujących terminów gwarancji: 1) Co najmniej 12 miesięcy lub 24 miesiące na dostarczony asortyment wskazany w opisie przedmiotu zamówienia, licząc od dnia odbioru dostawy; 2) Informatyczne nośniki danych (dyski twarde) nie podlegają przekazaniu do naprawy lub zwrotowi, pozostają własnością Zamawiającego. 12. Plan i miejsce dostaw: Dostawę akcesoriów komputerowych i sprzętu biurowego w 2018 r. dla ilości minimalnych zrealizować do 30 dni od dnia zawarcia umowy (zgodnie ze złożoną ofertą) oraz dla ilości maksymalnych zrealizować do dnia r. do następujących magazynów: 1) Dla części zamówienia nr 1,2,3 - magazyn informatyki 21 WOG przy ul. Kwiatkowskiego 15 w Elblągu, 2) Dla części zamówienia nr 4 - Magazyn Sekcji Obsługi Infrastruktury Elbląg, ul. Królewiecka 169, budynek Nr 19, 3) Dla części zamówienia nr 5 - magazyn sekcji wychowawczej 21 WOG przy ul. Kwiatkowskiego 15 w Elblągu, Na podstawie Wytycznych Ministra Obrony Narodowej określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej (załącznik do Decyzji Ministra Obrony Narodowej nr 3 z dnia 3 stycznia 2014 r. zawartej w Dz. U. z 2014 r. poz. 11 z dn r.) zwanych dalej Wytycznymi Ministra Obrony Narodowej Zamawiający wymaga dostarczenia sprzętu przez Wykonawcę oznaczonego kodem kreskowym wg poniższych zasad: I. Jednostkami handlowymi - w rozumieniu ww. Wytycznych - dla dostarczanego sprzętu informatyki, są: 1) jednostka handlowa detaliczna pojedynczy wyrób w opakowaniu str. 29/39

30 II. detalicznym (na przykład: tablet PC w opakowaniu producenta), 2) jednostka handlowa niedetaliczna o stałej ilości i jednorodnej zawartości jednostek handlowych detalicznych - stanowiąca opakowanie wyższego rzędu (np.: karton zawierający 20 tabletów PC tego samego typu). Jednostkami logistycznymi - w rozumieniu ww. Wytycznych - są jednostki opakowaniowe oznaczone etykietą logistyczną z numerem SSCC przygotowane na potrzeby transportu i dostawy, w tym: 1) jednostka logistyczna handlowa (np. urządzenie UPS 3OKVA na palecie euro), gdzie ilość wyrobu jest określona domyślnie w katalogu handlowym przez producenta; 2) jednostka logistyczna niehandlowa (na przykład: paleta z 10 kartonami zawierającymi po 20 tabletów PC + 3 tablety PC w opakowaniach detalicznych), gdzie ilość wyrobu jest dodatkowo podana na etykiecie logistycznej wynika z umowy z zamawiającym; 3) jednostka handlowa niedetaliczna, o której mowa w pkt. II. w przypadku: (a) każdej typowej jednostki handlowej niedetalicznej przygotowanej na potrzeby transportu (np. na karton zawierający 20 tabletów PC zamiast etykiety handlowej dostawca nakleja etykietę logistyczną z numerem SSCC tzn. tworzy jednostkę logistyczną handlową), (b) zamówienia obejmującego małą ilość towaru (np. jeżeli domyślną jednostką handlową niedetaliczną jest karton zawierający 20 tabletów PC, a zamówienie dotyczy 15 sztuk, to dostawca wyjmuje z kartonu 5 sztuk nakleja etykietę logistyczną z numerem SSCC tworzy jednostkę logistyczną niehandlową), (c) zamówienia obejmującego dużą ilość towaru z tzw. końcówkami zamówienia (np. jeżeli domyślną jednostką handlową niedetaliczną jest karton zawierający 20 tabletów PC, a zamówienie dotyczy 105 sztuk, to dostawca dostarcza 5 kartonów tzw. jednostki logistyczne handlowe po 20 szt. oraz dodatkowy karton z 5 sztukami tzn. tworzy jednostkę logistyczną niehandlową); str. 30/39

31 Należy dążyć, aby wszystkie jednostki logistyczne były jednorodne, a więc zawierały wyroby tego samego typu o tym samym oznaczeniu GTIN (na przykład: tylko tablety PC określonego producenta, modelu, typu). III. Wszystkie jednostki handlowe i niehandlowe dla sprzętu informatyki i łączności stanowiącego przedmiot zamówienia muszą być oznaczane przez producenta /dostawcę/ wykonawcę bezpośredniego kodem kreskowym wg zasad, o których mowa w ww. Wytycznych, w tym: 1) Numery GTIN wyrobów handlowych jednostkowych detalicznych wykonawca może przedstawić w kodzie kreskowym: EAN-8 - wyroby o bardzo małych gabarytach np. mysz komputerowa, antena, - etykieta jest umieszczana na opakowaniu jednostkowym i/lub wyrobie, EAN-13 - wyroby o małych gabarytach np. klawiatura komputerowa, akumulatory, - etykieta jest umieszczana na opakowaniu jednostkowym i wyrobie; ITF-14 - wyroby jednostkowe w kartonach i pudłach (bez dodatkowej informacji w postaci IZ) - etykieta jest przyklejana lub drukowana na opakowaniu tekturowym, GS wyroby jednostkowe w kartonach i pudłach, dla których należy przedstawić dodatkową informację w postaci lz przykład etykiety poniżej) UPC-E. UPC-A dotyczy dostaw z zagranicy (USA). 2) Wyroby jednostkowe informatyki i łączności o dużych gabarytach (komputer, drukarka, urządzenie wielofunkcyjne, itp.) mają być oznaczone etykietą z kodem GS1-128 umieszczoną na urządzeniu technicznym (w miejscu niezakłócającym jego wykorzystanie) i na opakowaniach jednostkowych, detalicznych (np. karton w którym, jest umieszczony jeden komputer PC), zawierającą następujące dane informacyjne: str. 31/39

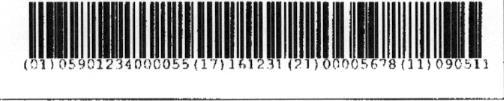

32 IZ NAZWA UWAGI 01 GTIN Data produkcji 21 Numer seryjny 17 Data gwarancji według przykładu jak niżej: GTIN NAZWA : Notebook DATA PRODUKCJI: NUMER SERYJNY: DOSTAWCA: FIRMA NAZWA S.A. UL. Wiślana Świecko PRODUCENT, MODEL, TYP: DELL Latitude C300 DATA GWARANCJI: Nr Umowy ( w ramach której został zakupiony sprzęt) SPECYFIKACJA Dane sprzętu wg. Załącznika nr 1 str. 32/39

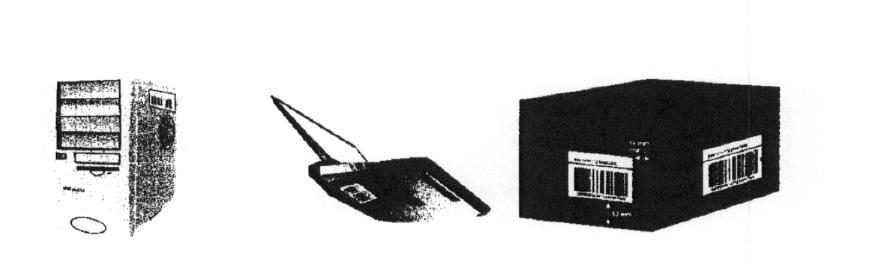

33 Przykład rozmieszczenie etykiety z kodem kreskowym na komputerach stacjonarnych i przenośnych oraz ich opakowaniu jednostkowym (wystarczy jedna etykieta): 3) Numery GTIN dla jednostek handlowych niedetalicznych wykonawca przedstawia w kodzie kreskowym GS1-128 z GTIN-14 zawierającym następujące dane informacyjne: IZ NAZWA IZ UWAGI 01 GTIN Data produkcji 21 Numer seryjny Jeśli występuje i tylko dla wyrobu sztukowego 17 Data ważności gwarancji Nieobowiązkowo według przykładu jak niżej: GTIN DOSTAWCA: FIRMA NAZWA S.A UL. Wiślana Świecko NAZWA : Mysz komputerowa- 20kpl. PRODUCENT, MODEL, TYP: DELL AVT - 12 str. 33/39

34 DATA PRODUKCJI: DATA GWARANCJI: NUMER SERYJNY: Rozmieszczenie etykiety z kodem kreskowym na kartonie jednostki handlowej niedetalicznej jak powyżej. 4) Dane dla jednostek logistycznych ( na przykład karton, paleta EURO) wykonawca przedstawi w kodzie kreskowym GS1-128 GTIN-14 wraz z numerem SSCC. (a) Dla jednostek logistycznych będących handlowymi stosuje się następujące dane informacyjne umieszczane na etykiecie logistycznej: IZ NAZWA IZ UWAGI 00 SSCC 01 GTIN 10 Numer partii 11 Data produkcji 21 Numer seryjny (egzemplarzowy) Jeśli występuje i tylko dla wyrobu sztukowego 17 Data ważności gwarancji Nieobowiązkowo str. 34/39

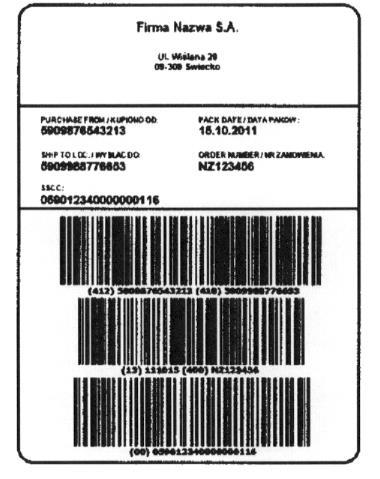

35 według przykładu jak niżej: (b) Dla jednostek logistycznych niebędących handlowymi (wymagane podanie ilości wyrobu) stosuje się następujące dane informacyjne umieszczone na etykiecie logistycznej: IZ NAZWA IZ UWAGI 00 SSCC 02 GTIN 10 Numer partii 11 Data produkcji 21 Numer seryjny (egzemplarzowy) Jeśli występuje i tylko dla wyrobu sztukowego 37 Liczba jednostek handlowych zawartych w jednostce logistycznej wg IZ Data ważności gwarancji Nieobowiązkowo str. 35/39

36 Według przykładu jak niżej: (c) Dla jednostek logistycznych niebędących handlowymi typu MIX (asortyment w jednostce logistycznej jest różnorodny) stosuje się następujące dane informacyjne umieszczone na etykiecie logistycznej: IZ NAZWA IZ UWAGI 00 SSCC 13 Data pakowania 400 Numer zamówienia wg umowy 410 GS1 odbiorcy/ Wysłać do - dostarczyć do 412 GS1 dostawcy/ Zakupiono od Według przykładu jak niżej: str. 36/39

37 Sposób rozmieszczenia etykiet logistycznych z kodem kreskowym na jednostce logistycznej. Wymiary/odstępy od krawędzi muszą być widoczne. IV. W celu identyfikacji wyrobów dostarczanych do jednostki wojskowej, wykonawca zobowiązany jest do opracowania Karty wyrobu w postaci elektronicznej (format MS Excel), w tym: 1) W karcie wyrobu wykonawca umieści numery GTIN i dane uzupełniające wyrobu w całej hierarchii opakowań handlowych. str. 37/39

38 2) Karta wyrobu jest przekazywana do wszystkich odbiorców przedmiotu zamówienia wskazanych w umowie na dostawę najpóźniej 2 dni roboczych przed dostawą. Na etapie realizacji umowy Zamawiający określi na jakie pozycje asortymentowe mają być opracowane Karty wyrobu. Wzór Karty wyrobu stanowi Załącznik nr 6 do Decyzji nr 3/MON Ministra Obrony Narodowej z dnia r. (Dz. U. z 2014 r. poz. 11 z dnia r.) V. Oceny właściwego, zgodnego z dokumentacją oznakowania wyrobów dostarczonych przez wykonawcę, dokona zamawiający. Zamawiający odmówi przyjęcia towaru, jeżeli oznaczenia wyrobu/opakowań w kodzie kreskowym: 1) nie będzie zgodne z zasadami określonymi w przedmiotowych wymaganiach w zakresie znakowania kodem kreskowym 2) nie będzie zgodne z zasadami systemu GS1; 3) nadruki będą nieczytelnie i umieszczone w sposób uniemożliwiający ich wykorzystanie. Zamawiający żąda od Wykonawcy dostarczenia kopii poświadczenia poprawności merytoryczno-technicznej etykiety z kodem kreskowym wg procedur systemu GS1. Wykonawca zobligowany jest do dostarczenia sprzętu oznaczonego kodem kreskowym wg. powyższych zasad dla niżej wymienionych pozycji: 1) Cześć zamówienia nr 1, pozycje nr: 1, 2, 3, 6, 7, 8, 10, 15, 16, 21, 22, 23, 24, 25, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 44, 51, 52, 59, 62, 63, 64, 65. 2) Część zamówienia nr 2 pozycja nr 4. 3) Część zamówienia nr 4 pozycja nr 5. Ponadto sprzęt będący przedmiotem umowy musi mieć zamieszczone na etykiecie z kodem GS1-128 dane uzupełniające wyrobu według poniższej specyfikacji. str. 38/39

39 SPECYFIKACJA DANE SPRZĘTU INFORMATYKI i ŁĄCZNOŚCI ZAMIESZCZANE NA ETYKIECIE Z KODEM GSI-128 LP. NAZWA WYROBU DANE UZUPEŁNIAJĄCE WYROBU 1. - format papieru (np. A4) drukarka - kolor druku - typ zastosowanego interfejsu (sieciowego, komputerowego) 2. urządzenie wielofunkcyjne -realizowane funkcje (kserowanie, kopiowanie, drukowanie, faksowanie) 3. sieciowe kable - kolor komunikacyjne 4. anteny - pasmo, - polaryzacja, - mocowanie, - przeznaczenie. Uwaga: - Danych uzupełniających nie trzeba zamieszczać na etykietach pozostałych (niewymienionych) wyrobów. - Do każdego sprzętu na etykiecie powinien się znaleźć Nr Umowy na podstawie, której został zakupiony. str. 39/39
